Айнымалы токты екі жолды телімнің тартылым қосалқы станцияның және секциялау посттың түйіспелі торап фидерлерінің дистанциондық қорғанысын есептеу

Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 14 бет
Таңдаулыға:

Қазақстан Республикасының Білім және Ғылым Министрлігі

Электрмен қамтамасыздандыру жүйеде
релелік қорғаныс және автоматика
пәнінен
КУрстық жұмыс

Тақырыбы: Айнымалы токты екі жолды телімнің тартылым қосалқы станцияның
және секциялау посттың түйіспелі торап фидерлерінің дистанциондық
қорғанысын есептеу

Орындаған: ________________

Тексерген: __________________

Алматы 2013

Мазмұны

Кіріспе
1 Айнымалы токты екі жолды телімнің тартылым қосалқы станцияның
және секциялау посттың түйіспелі торап фидерлерінің қорғанысы
1.1Жалпы мағлуматтар
1.2Косалқы станция және секциялау пост фидерлерінің электрондық
қорғаныс кешені
1.3Электрмен қамтамасыздандыру жүйенің параметрлерін есептеу
әдістемесі
1.4Тартылым қосалқы станция фидерлерінің қорғаныс
тағайыншамаларын анықтау әдістемесі
1.5Секциялау пост фидерлерінің қорғаныс тағайыншамаларын анықтау
әдістемесі
Қорытынды
Пайдаланылған әдебиеттер
КІРІСПЕ

Біздің курстық жұмысымыздың мақсаты электрлендірілген темір жолдың
электрмен қамтамасыз ету құрылғыларының релелік қорғанысын және тартылым
электрмен қамтамассыздандыру жүйесінің сәйкес обьектісіндегі қорғаныс
қондырғысын есептеу.
РҚ жасау техникасында көп жылдар жылжымалы бөлігі бар
электромеханикалық релелер пайдаланылды. Кейінгі жылдары жылжымалы
бөліксіз, жартылай өткізгіш элементтермен орындалатын контаксыз релелер
қолданылады. Ток трансформаторлары (ТТ) бірінші ретті және екінші ретті
тізбекті бөлу (оқшаулау) үшін қолданылады, сонымен қатар ток шамасын
өлшеуге ыңғайлы деңгейге (екінші орамды стандартты номиналды ток 1 А
немесе 5 А) келтіреді.
Көбіне ТТ екі не одан да көп өзекше арқыл жасалды. Бұл құрылымда
бірінші орам барлық өзекшелерге ортақ болып саналады. Жуан сым атқаратын
бірінші орама бірнеше орамы болады және ол элеметтің тізбегіне қосылады,
онда токты өлшеу немесе қорғау қызметтерін атқарады. Екінші орама көлемі
жіңішкірек сым және көп орамнан тұрады, құралдарға не жалғанған релеге
қосылады.
Бір жақты қоректенуші үш орамалы трансформаторда максималды ток
қорғанысы барлық үш орама жағынан орнатылады. Көпжақты қоректенуші үш
орамалы трансформатордағы максималды ток қорғанысы іріктеушілік шарты
бойынша бағытталған болуы қажет.
Қысқа тұйықталу тогын сезгіштігін артыру үшін қорғанысты максималды
жұмыс токтарынан шеттетуге болады. Осы мақсатта аралас жүргізуші
максималды ток қорғанысы қолданылады.

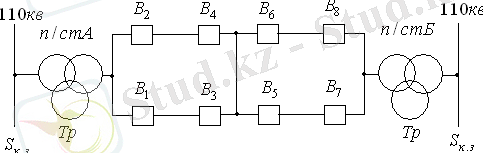

Сурет 1.1 Түйінді қоректену сұлбасымен екі жолды аймақтың тартылым
электрмен қамтамасыздандыру сұлбасы

1 Айнымалы токты екі жолды телімнің тартылым қосалқы станцияның және
секциялау посттың түйіспелі торап фидерлерінің қорғанысы

1.1 Косалқы станция және секциялау пост фидерлерінің электрондық
қорғаныс кешені

1.2.1 Айнымалы токты тартылым қосалқы станция фидерлерінің қорғаныс
комплекті (УЭЗФТ)

Айнымалы токты тартылым қосалқы станция фидерлерін қорғау үшін УЭЗФТ
электронды қорғанысы қолданылады. Өлшегіш және қосалқы орган ретінде онда
Сейма сериялы типті жартылай өткізгіштер элементі қолданылады. Тартылым
қосалқы станцияда түйіспелі торабының фидерінде
электроқамтамасыздандырусенімділігі н жоғарлату үшін бір ретті автоматты
қайта қосуды (АҚҚ) қолданылады.
Осы комплекттің құрылымдық сұлбасы 1.2 суретінде келтірілген. Суретте
көрсетіліп тұрғандай қорғаушы екі сатылы болып келеді.
Қорғаушының бірінші сатысы – бағытталмаған дистанциялық қорғаушы ДС-1
секциялық посты – қосалқы станциялық бөлімдерді (телеблоктау дәл кезінде
50%) ток шамамен 80-85% уақыттың ұстаусыз сөндіріледі.

Өшіру модулі
1
Бөлім

Қабылдау датчигінің

телеблокировкасы ППТ

2
Бөлім

Сурет 1.2. Қосалқы станциялық фидердің электрондық қорғаныс
комплектісінің құрылымдық сұлбасы

Бірінші сатыдағы алдамшы әсерлерді қолданыстан алу үшін токтың
датчигінің режиміндегі ДС-1 датчигіне жұмсақ жолдарында автоматты аударулар
қарастырылған. ДС-1 кезінде күрделі кернеудің төмендеуінің қорғанныстары
үшін.
Мұндай жағдайда ДС-1 сұлбасында бір қалыпты кернеуімен анықталады.
Uст, Д1 байланысты токтың датчигіне айналады.
Мұнда бірінші қорғауыш сатысы өзінің өндіру уақытысын 30-60 мс
қамтамасыз етеді,сөндірудің уақытысын төмендету мақсатымен жеделдетілген
Қосалқы станция фидерінің электрондық қорғанысының сипаттамасы бірінші және
екінші сатылардын сипаттамаларын беттестіру жолымен алынады, яғни аралас
болып табылады.
Тартылым қосалқы станция фидерінің электрондық қорғанысының функциясы
былай жазылады:

, (1.1)

мұнда - дизъюнкция – НЕМЕСЕ –логикалық функцияның белгілеуі;
- конъюнкция – ЖӘНЕ –логикалық функцияның белгілеуі;
- уақытына сигналдын пайда болуына богет
операторы;
– ДС1 немесе ЖТҚ қосылу кезінде пайда болатын, немесе
кернеуінің төмендеуне байланысты ДС1 токтық қиылу режимінде
ауысқанда, немесе – ДС2 және ФТН, бірақ уақыт усталымымен, қосалқы
станция фидерінің ажыратқышын өшіруіне шығыс сигналы.

1.2.2 Секциялау пост фидерлерінің қорғаныс комплекті (УЭЗФП)

Бұл қорғаныста екі сатылы болып келеді. Бірінші сатысы – бағытталған
дистанциондық қорғаныс ДС-1 - секциялау пост – қосалқы станция аймағын
қысқа тұйықталудың уақыт ұстаусыз 80-85% аралығында (телеблоктау бар
кезінде 50%) өшіреді. Бұл саты сипаттамасы толық кедергі датчиктері ДС1
дөңгелекті мінездемесімен және ФТН фазамен органдардан тұрады, бірінші
сатыны іске қосуын 45-900 бұрыштар диапозонында қамтамасыз етеді. Бірінші
сатының мінездемесі өзінде кедергі жазықтығының координата комплексімен
басынан центірімен секторды ұсынады.
Бірінші саты қ.т. кезінде өлі аймақ секциялау постының қасында
болады. Бұл жағдайда шинадағы кернеу мәнді төмендейді, яғни ДС1датчигінің
қосылуына жеткілікті болады.
Осыған байланысты бірінші саты тездетілген тоқтың кескіш нүктесін
өзіне қосады (ЖТҚ), өлі аймақ шектерінде қ.т. кезінде негізгі қорғаныс
болып келеді. ТТ мінездемесі болып кедергі жазықтығының комплексінде
аймақтың цетірі координат басы саналады. Қорғаныстың екінші сатысы –
дистанциондық бағытталмаған ДС2 қорғанысы 0,4-0,5с. қ.т. уақыт ұсталымымен
аймақта өшіреді. Бұл жерде қорғаныстың 2-і сатысы істемейді және де оны
бірінші саты жұмыстың аймағында резервтеледі. Осыған байланысты, ДС2 екінші
сатылы қорғанысы секциялау посты мен қосалқы станция арасындағы барлық
телімдерге таратылады, осыған байланысты негізгі телімдерге болып, бірінші
сатының сонында, аралас қосалқы шинасының арасында болады.
Екінші сатының мінездемесі қорғанысы кедергі жазықтығының комплексінде
шеңбер тәрізді. Оның центрі координат ось осымен сәйкес келеді. Кернеудің
төмендеуі кезінде секциялау постының шинасындағы бағытталмаған дистанция
қорғанысы ДС2 автоматты түрде токтың кескін режимінде уақыт ұсталымсыз
ауысады, сол сияқты бірінші сатылы ДС-1 –і өлі аймақты кезінде
резервтейді.
Секциялау постының фидерлерінің электронды қорғанысы жалпы мінездемесі
бірінші және екінші сатылы мінездемемен жолмен алынып, комбинералдық
болады.
Секциялау постының фидерлерінің электронды қорғанысының функциялауын
мына формуламен анықтауға болады:

(1.2)

яғни, ажыратқыштың өшіруіне Y сигнал ДС1 және ФТН немесе ЖТҚ іске
қосылғанда беріледі немесе ДС2 жұмысы кезінде, бірақ уақыт ұстамымен,
немесе уақыт ұсталымсыз (U() кернеудің төмендеуінен ДС2 токтық қиылу
режиміне ауысуы.
Тартылым қосалқы станциясымен секциялау постарын электрондық қорғаныс
кешенінің негізгі техникалық берілгендерді.

Кедергі бойынша тағайыншамалардың диапазоны

Бағытталмаған дистанциоондық қорғанысы
5-58Ом
Бағытталған дистанциондық қорғанысы
6,8-63Ом
Бағытталған қорғаныстың фазасының жылжу
бұрышы бойынша іске қосылу диапазоны тен
дейін.

Ток бойынша тағайыншамалардың диапазоны

Бірінші сатылы дистанциондық қорғаныстар
1,7-20А
Екінші сатылы дистанциондық қорғаныстар
1,6-15А Жеделдетілген токтық қиылуы
1,8-25А

Қарастырылған жалпы мәліметтер негіз ретінде алып бұл қорғаныстардың
функционалды сұлбарын құрастыру қажет. Сұлбалардың құрамында күштік
коммутациялық аппараттар, ток және кернеу трансформаторлар, өлшеуіш,
логикалық және шығыс органдары болу керек.
Келесі мақсат тартылым қосалқы станция және секциялау фидерлерінің
электрондық қорғанысының екі сатысының тағайыншамаларын есептеуінен тұрады.

1.3 Электрмен қамтамасыздандыру жүйенің параметрлерін есептеу
әдістемесі

Трансформатордың І-ші ретті токтары:
Келесі форсула бойынша трансформатордың берілген қуаты бойынша жоғары,
ортаңғы және төменгі кернеу орамдарындағы номиналдық бірінші ретті токтарын
анықтау керек:

,
,
(1.3)
,

мұндағы -трансформатордың номиналды қуаты, МВА; -трансформатордың
жоғарғы, ортаңғы және төменгі номиналды кернеуі;
Осы берілген формулаға мысал ретінде есептеме келесі түрде
жүргізіледі:

,
,

Трансформатордың екінші ретті токтары.
Есептеуден кейін ток трансформаторларының (ТА) типін таңдап және
трансформациялау коэффициентін анықтау керек. Трансформациялау
коэффициентін есептеуінде (ТА) қателіктерін азайту және қорғаныстын
сенімділігін арттыру үшін олардың есептік мәнінен үлкендеу алу керек.

,
(1.4)

Осы берілген формулаға мысал ретінде есептеме келесі түрде
жүргізіледі:

,
,
,

Трансформатордың ІІ-ші ретті токтары келесі формуламен анықталады:

,
(1.5)

мұндағы ; =5 А, -сұлба коэффициенті (, қосылу жұлдызша
болса, қосылу үшбұрышы болса).

,
,

Кесте 1.1. 110 кВ кернеу класындағы үшфазалы трансформатордың
электрлік сипаттамалары
Трансформатор Орамдар номинал Жойылымдар, uk, % Ix,
типі кернеулері, кВ кВт %
ВН СН
Екі жолды телімніңЕкі жолды телімнің
бір жолдың екі жолдың
кедергісі кедергісі

ПБСМ1-95+ 0,174 0,292 0,177
МФ 100

Кесте 1.3 - 1км рельс жолының кедергілері
Рельс түрі Екі жолды телімінің активтіЕкі жолды телімінің
кедергіcі , Омкм реактивті кедергіcі
, Омкм
Р50 0,065 0,180

1.4 Тартылым қосалқы станция фидерлерінің қорғаныс тағайыншамаларын
анықтау әдістемесі

а) ДС-1 бағытталмаған дистанциондық қорғаныс. Бірінші сатысын іске
қосудың біріншілік кедергісі - ДС1 - секциялау постының шиналарындағы қ.т.
–дың қалыптастыру шарты бойынша анықталады:

,
(1.16)

мұндағы - қалыптастыру коэффициенті (телеблоктау болмағанда 0,8-0,85;
телеблоктау болғанда 0,5); -қ.т. кезіндегі кіріс кедергісі.

кіріс кедергісі нүктесіндегі (сурет 1.2 ) қ.т. кезінде
және ошірілген түйіндес жолда анықталады:

,
(1.17)

мұндағы - екі жолдың теліміндегі бір жолдың 1км тартылым жүйесінің
кедергісі; -секциялау постынан қосалқы станцияға дейінгі арақашықтық.

Қорғаудың 1-ші сатысы үшін максималды токқа қарағанда іріктелген,
қоректену болуы керек, қорғалған фидері арқылы өтетін қ.т. кезіндегі
көршілес фидерлер ауыспалы қосалқы станция ( нүкте1.2 сурет).
Бұл жағдайда шинадағы кернеу берілген қ.т. мәнді төмендеуі және
бірнеше сатылы бағытталмаған қорғаныс, кіші қоректену нүктелеріне
қатысты, жалған істеуі мүмкін. Осыған байланысты ол максималды ток және
кернеу реле режиміне ауысады. мына формуламен анықталады:

,
... жалғасы
