Батыс Қазақстан инженерлік технологиялық колледжі

Есеп

Тақырыбы: «Гологен және жарық диодты, светиодотты шамдар»

Орындаған: Сахиев Ердәулет

Тексерген :

Орал, 2016ж.

Мазмұны

І Кіріспе бөлім

ІІ Негізгі бөлім

2. 1 Сыртқы жарықтандыру қондырғылары

2. 2 Қыздырудың галогенді лампалары

2. 3 Жарық диодтар мысалындағы жаңа буынның шырағдандарының

сипаттамасы

Қорытынды

Қолданылған әдебиеттер

І Кіріспе бөлім

Электржетегі деп электр энергиясын механикалық энергияға түрлендіріп, түрлендірілген энергияны басқаратын электрмеханикалық қондырғыны атайды.

Өнеркәсіптегі техникалық прогресс технологиялық процестер, олардың тағайындалуы бойынша механизмдер мен әрекет ету принциптерінің көптүрлілігінің ұлғаюымен, өндірістік процестердің режимдік сипаттамаларының қаталдығымен, технологиялық циклдің қысқаруымен, өңдеу дәлдігін жоғарылатумен қатар жүреді. Бұл жағдайларда энергияны алып жүруші ретінде электр энергиясының артықшылығы, оның өзіне тән қасиеттері бойынша жоғары өндірістік еңбек құралдарын және осы техникалық прогресті қамтамасыз ететін жаңа технологиялар жасау мәселелеріне толық сәйкес келеді. Электр энергиясының бірден-бір негізгі тұтынушылары - электр жетегі - машинаның жұмысшы органдарын қозғалысқа келтіретін және оның технологиялық процесін басқаратын электр механикалық құрылғы. Қазіргі заманғы өнеркәсіптік және ауыл шаруашылығы өндірісіндегі технологиялық процестердің көпшілігі электр механикалық түрлендіру көмегімен алынатын механикалық энергияның көмегімен іске асады. Энергияны электр механикалық түрлендіру жүйесінің, электр жетегінің кемелдену нәтижесі қоғамдық өндірістің тиімділігімен байланысты. Кемелденген электр жетегін жасау электр механикалық құрылғыны және технологиялық процестің ерекшелігін есепке алып оның басқару жүйесін, машина жұмысының шарттары мен осы процесте әрекет ететін оның бөлек механизмдерін таңдау бойынша принциптік шешімдерді қабылдауға негізделген. Бұл технологиялық процестердің көптігімен, олардың өзара байланысуымен және олардың халық шаруашылығының әртүрлі салаларына жатуымен түсіндіріледі. Сонымен бірге, бір технологиялық процесте көптеген әртүрлі жұмысшы машиналары қатысуы мүмкін, сол сәтте бір машинаның өзі тіпті бөлек технологиялық процестерде жұмыс істеуі мүмкін. Келісілген жұмысшы бөліктері бар механикалық құрылғы ретінде анықталатын, энергияны, материалдар мен ақпаратты түрлендіру үшін белгілі бір мақсатқа бағытталған қозғалыстарды орындайтын машиналар атқаратын функцияларының түрі бойынша энергияны түрлендіру үшін алдын-ала тағайындалған энергетикалық (мысалы, электр қозғалтқыштары, электр генераторлары, турбиналар, және т. б. ) және еңбек өнімінің пішінін, қасиетін, күйін өзгертуді немесе ақпаратты жинау, қайта өңдеу және қолдануды орындайтын жұмысшы болып екіге бөлінеді. Жұмысшы машиналарға технологиялық машиналар - құралдар (металл кесуші станок типтері, ауыл шаруашылық, тігін, құрылыс машиналары) жатады.

ІІ Негізгі бөлім

2. 1 Сыртқы жарықтандыру қондырғылары

Жарықты шығарудың үш әдісін бөлуге болады: термосәулелену, жоғары және төмен қысымды газ разряды.

Термосәулелену . Барынша жоғары температураға дейін электр тоғының өтуі кезінде өткізгіштің қыздырылуы. Бұл үшін металдар арасында анағұрлым жоғары балқыту температурасы бар (3683 K) вольфрам элементі келеді. Мысалы: қыздыру лампалары және галогенді қыздыру лампалары.

Газ разряды . Газ, металл булары және жиі кездесетін элементтерімен толтырылған жабық шыны ыдыста, кернеу пайда болған кезде доға разряды пайда болады. Бұл уақытта пайда болатын газ тәріздес сәуле тарату жарықтың қажетті түсін береді.

Мысалы: сынапты, металлогалогенді және натрий лампалары.

Люминесценатты процесс . Шыны түтікке толтырылған электр разрядының әсерімен сынап булары көзге көрінбейтін ультракүлгін сәулелерді шығара бастайды, олар шынының ішкі бетіне жағылған люминофорға түсе отырып, көзге көрінетін жарыққа айналады. Мысалы: люминесцентті лампалар, компактты люминесцентті лампалар, жарық диодтары (Light Emitting Diodes (LEDs) . Лампалардың әр түрі жарық берілісі, спектралды сипаттамалары сияқты параметрлерімен (мысалы, түс берілісі), электрлік сипаттамаларымен (жұмыс кернеуі, тұтынатын қуаттылығы), сындарлы сипаттамаларымен (мөлшері), жұмыс істеу мерзімі және құнымен ерекшеленеді.

Қыздыру лампалары

Қыздыру лампалары типті жылу сәуле шығарғыш болып табылады. (Олардың вакуум немесе интернтті газбен толтырылған колбасында вольфрамды спираль жоғары температураға жеткенге дейін қыздырылады шамамен 2600-3000 К), нәтижесінде жарық және жылу шығады. Бұл сәуленің көп бөлігі инфрақызыл диапазонда болады.

Қыздыру лампаларының негізгі түрлері жалпы мақсатта қолданылатын лампалар, арнайы мақсатта қолданылатын лампалар, декоративті лампалар және жарық түсіргіш лампалар болып табылады.

25 ден 1000 Вт-ға дейінгі диапазондағы қыздыру лампаларының жарықты берілісі шамамен 1000 сағ орташа қызмет мерзімі бар лампалар үшін 9 дан 19 лм/Вт құрайды. Қыздыру лампаларының анағұрлым үлкен көлемі 50 Гц жиілікті 220 В, 127 В номиналды кернеуі бар ауыспалы тоқтың желілерінде ішкі және сыртқы жарық беру шамдарына арналған.

Қыздыру лампаларының негізгі ерекшеліктері:

1. Қолданудың белгілі бір талаптарына бейімделген түрлі типті және түрлі қуаттылық пен кернеулерге кең сортаментте дайындау.

2. Қосымша аппараттарсыз желіге тікелей қосылу;

3. Номиналдыдан желі кернеуінің ауытқуы кезіндегі жұмыс қабілеттілігі (тіпті күрт өзгерген уақытта) ;

4. Қызмет мерзімі аяқталған уақытқа қарай жарық ағынының төмендеуі (шамамен 15%)

5. Қоршаған ортаның талаптарына байланысты болуы (су ішіне салынып жұмыс жасау мүмкіндігіне дейін), оның ішінде температурадан.

6. Тұтастығы

Қыздыру лампаларының кемшіліктері: төмен жарық берілісі, спектрдың сары-қызыл бөлігінің сәулелену спектрында басым болуы, қызмет мерзімін шектеу, келтірілетін кернеуден қыздыру лампалары сипаттамаларының тәуелділігі (кернеудің жоғарылауымен қыздыру жігінің температурасы өскендігіне байланысты, жарық анағұрлым жарығырақ болады, жарық ағыны жылдам өсіп, жарық берілісі біршама баяулайды, қызмет ету мерзімі күрт азаяды) .

Қыздыру лампаларының негізгі сипаттамалары болып кернеудің номиналды мәндері, қуаттылық, жарық ағыны, қызмет мерзімі, сондай ақ габаритті көлемі болып табылады.

Қыздыру лампаларының цокольдерінің анағұрлым кең қолданылатын түрлері: Е - бұрандалы, Bs - штифті бір түйіспелі, Bd штифті екі түйіспелі.

Қыздыру лампаларының белгіленуі: Г - газ толтырылған жалғыз спиральді (аргонды) ; Б - биспиральді аргонмен толтырылған; БК - криптонмен толтырылған биспиральді; МТ - матталған; 125-135, 220-230, 230-240 - вольттардағы кернеу диапазоны; 25-500 - ваттардағы номиналды қуаттылық; 1 - 12 - базалық үлгідегі ерекшелік.

Мысалы: Б 230-240-40-1, МО 36-100

Қыздыру лампаларының басқа түрлерінің көп саны әзірленеді: кен лампалары, метроға арналған, бағдаршамдарға арналған, проекциялық, суреттерге арналған, шағын және аса шағын, коммутациялық, айна (колбада айна немесе диффузиялық шағылысу айналары бар лампа-шамдар) және басқалары.

2. 2 Қыздырудың галогенді лампалары

Қыздырудың галогенді лампалары құрылымы және әрекет ету принципі бойынша қыздыру лампаларымен салыстыруға келеді. Бірақ олардың газ толтырғыштарының ішінде галогендердің азын аулақ қосымшалары (бром, хлор, фтор, йод) немесе қоспалары бар. Бұл қосымшалардың көмегімен белгілі бір температуралық аралықта күңгірттелген колбаларды және осы арқылы шартталған толығымен дерлік жоюға болады. Сондықтан галогенді лампаларға колбалардың өлшемі қыздыру тым қатты төмендейді, соның нәтижесінде бір жағынан газ толтырғышта қысымды жоғарылатуға болады, және басқа жағынан газ толтырғыштар ретінде ксенон және криптон бағалы инертті газдардың қолданылуы мүмкін болады.

Қыздыру лампаларының елеулі сипаттамалары - жарық берілісі және қызмет мерзімі - негізінен спиральдің температурасымен белгіленеді: спиральдің температурасы неғұрлым жоғары болса, қызмет мерзімі соғұрлым қысқа болады. Қызмет мерзімінің қысқаруы бір жағынан колбаның күңгірттенуіне, екінші жағынан спиральдің жануына әкелетін вольфрамның булану жылдамдығының температурасын көтеру салдары болып табылады.

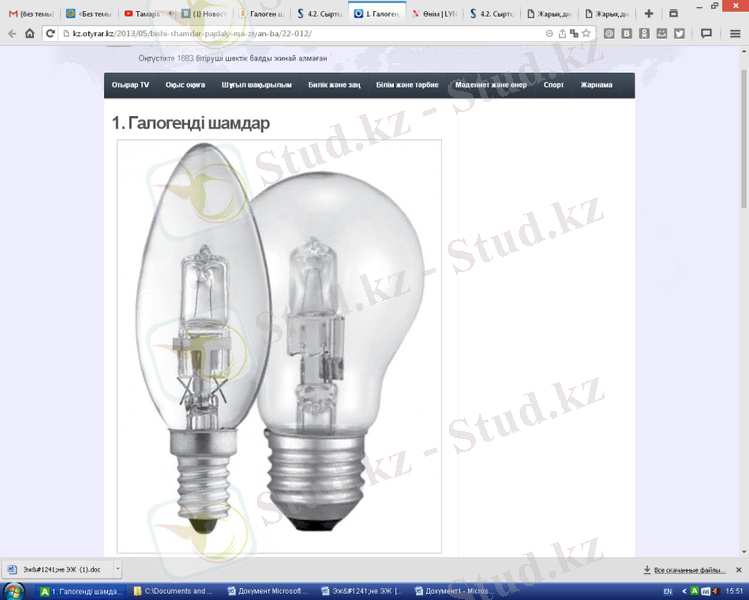

1-сурет. Галогенді шамдар

Энергия көзін 30-50%-ға дейін үнемдеуге мүмкіндік береді. Бағасы 120-130 теңге аралығында Жарамдылық мерзімі - 3000 сағат (үздіксіз 125 күн)

Колбаның күңгірттенуін газ толтырғышқа галогенді қосымша көмегімен тиімді алдын алуға болады, ол вольфрамды-галогенді цикл процесінде буланып кеткен вольфрамға колбаның қабырғаларында тұнуға мүмкіндік бермейді. Лампаның жұмыс процесінде спиральдан буланған вольфрам диффузия немесе конвекция нәтижесінде температуралық облысқа түседі (T1 1400 K) және онда бірден таратылады.

Вольфрамның бір бөлігі спиральда бірақ жаңа жерде қайта қалпына келеді. Қалыпты вольфрамды-галогенді цикл қызмет мерзімінің ұзаруна емес, колбаның күңгірттенуіне әкеледі.

Қыздырудың галогенді лампалар ерекше тұтастығымен, анағұрлым ақ түсімен, жақсартылған түспен, екі есе қызмет мерзімімен ерекшеленеді.

Қыздырудың галогенді лампалары 20 кВт дейінгі қуаттылықпен шығарылады.

Бүгінгі күні өндірушілер галогенді лампалардың әр түрлі мақсатта қолдану үшін және алуан түрдегі үлкен таңдауын ұсынады. 12-24 В төмендетілген кернеуге арналған 5-150 Вт қуаттылығы бар лампалары бар, сондай ақ 25-250 Вт қуаттылығы бар (Е14 және Е27 стандартты цокольдері бар бір цокольді) және 100-500 Вт (екі цокольді), 220-230 В желілік кернеуге арналған. Арнайы интерференциялық жабыны бар сыртқы шыны шағылдырғышы бар галогенді лампаларды қолдануға болады - ол инфрақызыл сәулені жібереді, соның арқасында «салқын» шоқ пайда болады. Сыртқы алюминий шағылыстырғышы бар лампалар жарықтың «терең» және «кең» жарық шоқтарын шығарады.

Қыздырудың қарапайым лампаларымен салыстырғанда галогенді лампалардың негізгі артықшылықтарын келтірейік;

- анағұрлым жоғары жарық берілісі - кейбір жағдайларда ол 25 лм/Вт жеткізілген, бұл қыздыру лампаларына қарағанда 2 есе жоғары;

-ұзақ мерзімділік - олардың қызмет ету мерзімі қыздыру лампаларының мерзіміне қарағанда 2-4 есе жоғары;

-шағын мөлшері - төмен вольтты галогенді лампалардың (12 В, 100 Вт) колба диаметрі қуаттылығы осындай қыздыру лампаларына қарағанда 5 есе аз;

-сәулеленудің анағұрлым бай шоғыры - галогенді лампаларда жарық қыздыру лампаларына қарағанда түсі анағұрлым «ақ» (кәдімгі лампаның 28000 К қарсы 3 К қыздырудың анағұрлым жоғары температурасы есебінен) ;

-жарық ағынының реттелгіштігі, оның үстіне төмен кернеу болған кезде жарық ағыны жеткілікті түрдегі «ағартқыштықты» сақтайды.

Алғашқы екі тармақ галогенді лампалардың анық экономикалық плюстер туралы айтады: егер жарықтың мұндай түрін қыздырудың дүстүрлік лампасының орнына орнататын болсақ, жарық нүктесінің тұтынатын құуаттылығы орташа 20-40% пайызға төмендейтін болады. Бірақ бұл галогенді лампалардың жалғыз артықшылығы ғана емес. Олардың шағын өлшемдері, мүлдем жаңа шамдарды жасауға мүмкіндік береді, мысалы жарықты акценттейтін, - шағылдырғыштың арнайы құрылымдалған жүйесі жарықтың ағынын күшейтуі соншалық, бұл дизайнерлерге жайды ресімдеуге қосымша мүмкіндіктер береді.

Металл галогенді шамдар

Доғалы металл галогенді шамдар (ДСИ, МГЛ, HMI, HTI)

Таңбалау: Д - доғалы, С -сынапты, И - йодталған.

Металл галогенді шамдар - бұл металл йодидтардың немесе сирек кездесетiн диспрозий (Dy), гольмий (Ho) және тулий (Tm), сонымен қатар (Cs) цезиймен кешенді қосындылар және (Sn) қалайының галогенидтері йодидтарының қосымшаларымен жоғары қысымды сынап шамдары. Бұл қосулар разрядты доғаның орталығында, және металлдың булары қайсыларының қарқындары және спектрлiк үлестiрiлулері металл галогендер буларының қысымына тәуелдi болатындарына қарай жарықтың эмиссиясын ыдыратады,

Сыртқы металл генді шамдар ДСШ шамдарынан колбада люминофордың жоқтығымен айрықшаланады. Олар (100 лм/Втке дейiн) жоғарғы жарық серпуімен және жарықтың едәуiр жақсы спектрлiк құрамдарымен бейнеленеді, бiрақ олардың қызметiнiң мерзiмi ДСШ шамдарына қарағанда айтарлықтай аз, ал қосылу сызбасы күрделiрек, өйткенi, балласт кедергішінен тысқары, тұтандыратын құрылымды құрайды. Жоғарғы қысымды шамдардың жиi қысқа мерзiмдi қосылулары олардың қызмет мерзiмiн қысқартады. Бұл шамдардың iске қосылуында суық, сол сияқты ыстық күйіне жатады.

Жарық ағыны iс жүзiнде (шырақтан тыс) қоршаған ортаның температурасынан тәуелдi болмайды. Қоршаған ортаның төмен температуралары кезінде (-50 °С дейiн) оталдырудың арнайы құрылымдарын қолдану керек.

2. 3 Жарық диодтар мысалындағы жаңа буынның шырағдандарының сипаттамасы

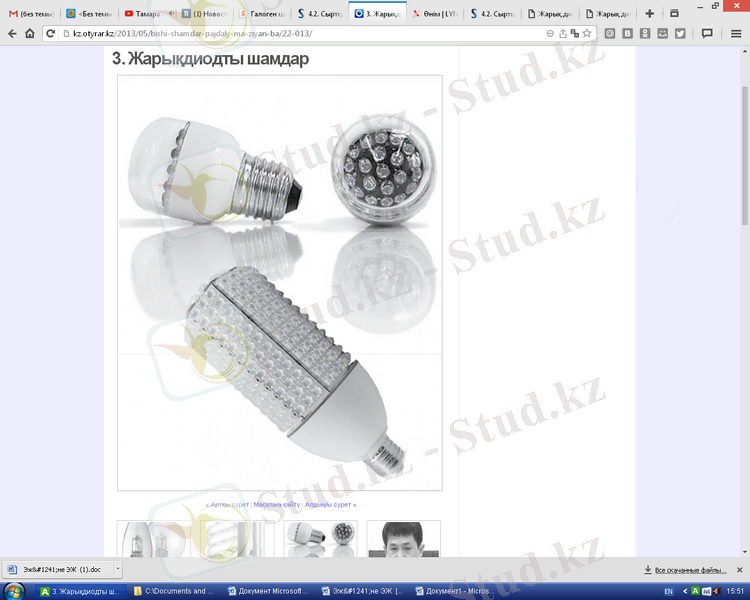

2-сурет. Жарықдиодты шамдар

Энергия көзін 80-90%-ға дейін үнемдеуге мүмкіндік береді. Түрлеріне қарай бағасы 170-305 теңге көлемінде. Жарамдылық мерзімі 5 сағат (2083 күн, үздіксіз 5, 5 жыл) .

Әртүрлі дәстүрлі шамдармен салыстырғанда, жарықтық диодтардің бірнеше артықшылықтары бар:

- Электрқуатын үнемдеу. Жарықдиадтың КПД - 100% дейін, люминесценттік шам - 25% дейін, қыздыру шамы - 5% дейін. Жоғары энерготиімділігінің арқасында жарықдиодтар электрқуатының үнемділігін қыздыру шамдарымен салыстырғанда 85% дейін үнемдейді.
