Мұнай және газды екі құбырлық арынды жинау сызбасы

Жұмыс түрі: Материал
Тегін: Антиплагиат
Көлемі: 3 бет
Таңдаулыға:

Әрбір мұнай кен орнының өзіндік ерекшеліктері бар (мұнай қасиеттері, ұңғымаларды пайдалану шарттары, климаты, жердің сипаты және т. б. ) . Сондықтан бірыңғай әмбебап жинау жүйесі жоқ. Герметизация дәрежесі бойынша ашық, аралас (жартылай герметикаланған), герметикаланған жүйелер бөлінеді; ұңғыма өнімдерін тасымалдауға арналған құрама құбырлардың саны бойынша - бір-, екі - және үш құбырлы; Арынның шамасы бойынша - өздігінен ағатын, арынды; өлшеу-сепарациялық қондырғылардың типі бойынша - жеке және топтық қондырғылары бар. Бұл жіктеу өлшемдері қолданылатын жүйелерде әртүрлі үйлеседі.

Өздігінен ағатын жинау жүйесі кезінде сұйықтықтан газды сепарациялау әрбір ұңғыманың сағасында - жеке өлшеу қондырғысы (ИЗУ) немесе бірнеше ұңғымаға қызмет көрсететін топтық өлшеу қондырғысында (ГЗУ) болуы мүмкін. Бұл жүйелер екі құбырлық деп аталады, өйткені ұңғыманың сағасында орналасқан сепараторларда немесе топтық құрама пункттерде бөлінген мұнай мен газ өз құбырымен, газ өңдеу зауытына, мұнай орталық жинақтау пунктіне тасымалданады. Бұл жүйелер өздігінен ағады деп аталады, себебі мұнай шығару желілері бойынша, сондай-ақ жиналмалы коллекторлар бойынша қозғалысы құбырдың басында және соңында геодезиялық белгілердің айырмасы есебінен жүзеге асырылады.

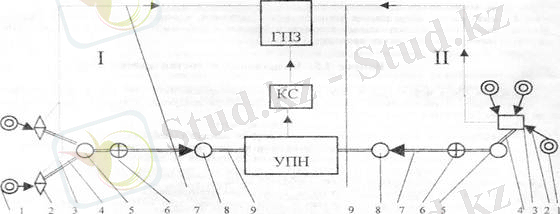

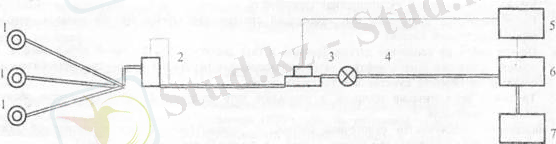

1. 1 Сурет. Екі құбырлық арынды жинау жүйесі

I - жеке өлшеу қондырғысы

1-ұңғымалар; 2 - Жеке өлшеу қондырғылары; 3 - газ құбырлары; 4 - өздігінен ағатын шығару желілері:

5-учаскелік герметикаланбаған резервуар, 6 - шикізат сорғысы; 7 - құрама газ құбыры: 8-шикізат резервуары; 9-құрама коллектор;

II-топтық өлшеу-сепарациялық қондырғы (ГЗУ) :

1-ұңғымалар; 2 - өздігінен ағатын шығару желілері; 3 - топтық өлшеу қондырғысы; 4 - құрастырмалы өздігінен ағатын коллектор; 5 - учаскелік герметикаланбаған резервуарлар; 6 - шикізат сорғысы; 7 - құрастырмалы коллектор; 8 - шикізат резервуарлары; 9-құрастырмалы газ құбыры.

Ұңғымалар өнімін жинаудың өздігінен ағатын жүйелері таулы немесе жаншылған жер, сұйықтық Арынның есебінен тасымалданатын құбыр жолдарын таңдауға мүмкіндік беретін, геодезиялық белгілердің әр түрлілігімен жасалатын кен орындарында жұмыс істейді. Жергілікті жердің тегіс бедері бар кен орындарында жекелеген ұңғымалардың өнімдері сағадағы қысым есебінен немесе ұңғымада немесе топтық өлшеу қондырғыларында Орнатылатын сорғылардың көмегімен тасымалданады. Мұнай жинау мен тасымалдаудың өздігінен ағатын жүйесінің жұмысын жеке және топтық өлшеу-сепарациялық жабдықпен талдау келесі қорытындыларға әкеледі.

Мұнай жинаудың өздігінен ағатын жүйесі мынадай кемшіліктерге ие:

1. Мұнай өздігінен ағатын шығару желісі бойынша құбырдың басында және соңында геодезиялық белгілердің әртүрлілігімен жасалатын Арынның есебінен тасымалданады, сондықтан өлшеуіш жер деңгейінен орнатылады. Таулы жерлерде қажетті арынды, демек, олардың өткізу қабілетін қамтамасыз ету үшін мұнай құбырларының тиісті трассасын іздеу қажет.

2. Мұнай құбырларында ( әсіресе құрғақ жерлерде ) мұнай құбырларының өткізу қабілетін айтарлықтай төмендететін газ "қаптарының" ықтимал түзілуін болдырмау үшін мұнайды газдан терең айыру қажет.

3. Өткізу қабілетінің шектеулі болуына байланысты өздігінен ағатын шығару желілері мен жиналмалы коллекторларды ұңғымалардың дебиті ұлғайған кезде немесе мұнай тұтқырлығының маусымдық өзгерістері кезінде пайдалануға болмайды.

4. Жүйеде сұйықтықтар ағынының жылдамдығы төмен, сондықтан механикалық қоспалардың, тұздардың және парафиннің шөгуі болады, нәтижесінде мұнай құбырларының қимасы азаяды, демек, олардың өткізу қабілеті де азаяды.

5. Өздігінен ағатын жүйе кезінде кәсіпшілікті жайластыруға герметизацияланған жүйеге қарағанда металл көп шығындалады.

6. Жеңіл фракциялар мен газдың булануынан мұнай шығыны жалпы мұнай өндірудің 3 % - на жетеді. Мұнай шығынының негізгі көздері-ұңғымаларда, құрама пункттерде және тауарлық парктерде орнатылған герметизацияланған өлшеуіштер мен резервуарлар.

7. Қиындық процесін автоматтандыру нәтижесінде талап етіледі үлкен қызмет көрсететін персоналдың саны.

Өздігінен ағатын жүйенің жалғыз артықшылығы - әрбір ұңғыма бойынша мұнай мен суды өлшегіштерде немесе басқыштарда және газды-ДП-430 шығын өлшегішінің көмегімен салыстырмалы дәл өлшеу. Қазіргі уақытта жаңа кәсіпқойларда ол пайдаланылмайды, бірақ ескі алаңдарда әлі ұзақ уақыт пайдалануда болуы мүмкін.

Гипровостокнефти мұнай мен газды жинау жүйесі ұңғыма өнімдерін бөлу объектілерін барынша ірілендіру және орталықтандыру және мұнай мен газды магистральды көлікке дайындау мақсатында әзірленген.

... жалғасы
