АННОТАЦИЯ

Данный дипломный проект рассматривает вопрос системы
водоснабжения населенный мест в Алматинской области Карасайского
района в селе Турар.
В основной части диплома рассматривается природно - климатический
и предоставляеющий условия удерживающий гидрогеологический слой
воды. В технологической части рассчитано водопроводная сеть населенного
пункта, выбрано и расчитано водозаборное сооружение расположенное на
поверхностном источнике и технологическая схема очистки воды. Также в
дипломном проекте рассмотрены разделы как защита окружающей среды,
безопасность жизнидеятельности и экономическая часть.

THE SUMMARY

This thesis project considers the water system populated places in Almaty
region Karasai area in the village Turar.
In the main part of the diploma is considered natural - climatic conditions
and provides holding hydrogeological layer of water. In the technological part of
the calculated water network of the village is selected and is targeted intake
structure located on the surface sources and technological scheme of water
purification. Also in the thesis project examined areas as environmental protection,
safety vital functions and economic part.

АНДАТПА

Бұл дипломдық жоба Алматы облысының Қарасай ауданында Тұрар
ауылды мекенінде орналасқан сумен жабдықтау құрылымын қарастырады.
Дипломның жалпы бөлімде облыстың табиғи-климаттық және су
ұстайтын қабаттың гидрогеологиялық жағдайлары қарастырылған.
Технологиялық бөлімінде тұрғындарды сумен жабдықтау жүйесі
есептелген, сонымен қатар жабдықтау құрылғылары қарастырылған.
Қоршаған ортаны қорғау, тіршілік қауіпсіздігі және де экономикалық бөлім
дипломдық жобада келтірілген.

Мазмұны

КІРІСПЕ

5

1
1.1
1.2
1.3
2
2.1
2.2
2.3
2.4

2.5

3
3.1

3.2
4
4.1

4.2
4.3
4.4
4.5
5
5.1
5.2
5.3
Елді мекенді сумен қамтамасыздандыру туралы
Қазіргі кезде елді-мекеннің сумен қамтамазыз етілу жағдайы
Тұрар ауылы аумағының инженерлік экологиялық жағдайлары
Су ұстайтын қабаттың гидрогеологиялық жағдайлары
Технологиялық бөлім
Су пайдаланушылардың құрамы және су қолданудың мөлшері
Санитарлық қорғаныс аймақтары
Желінің гидравликалық есебі
Жұмысшы сораптың есептелуші арыны мен су шығынын
анықтау
Гидравликалық соққы кезіндегі арынды су өткізгіш құбырдың
қабырғасының қалындығын анықтау
Қоршаған ортаны қорғау
Ластанған суларды механикалық, химиялық, биологиялық
жолмен тазарту
Қазақстандағы өндіріс қалдықтарының экологиялық мәселелері
Тіршілік қауіпсіздігі
Коммуналдық-энергетикалық желідегі қатерлі-қалпына келтіру
жұмыстары
Кәсіптік қауіпсіздікті бағалау
Санитарлы техникалық шаралар
Электр қауіпсіздігі
Объектілердің жұмыс тұрақтылығы негіздері
Экономикалық бөлім
Сумен қамтамасыз ету жүйесінің құрылыс құнын анықтау
Пайдалану шығындарын анықтау
Судың өзіндік құнын анықтау
ҚОРЫТЫНДЫ
ПАЙДАЛАНҒАН ӘДЕБИЕТТЕР ТІЗІМІ

КІРІСПЕ
6
7
7
9
10
10
18
26
33

37

41
41

44
48
48

49
51
52
54
55
55
56
59
61
62

Әлемде сусыз өмір жоқ. Халық шаруашылығының бірде бір саласы
сусыз жұмыс істей алмайды. Үй-жай тұрмыстық шаруашылығындағы
тұрғындардың мұқтажы үшін, егіс алқаптарын суғарып, баптау үшін, ауыл
шаруашылығындағы өндірістер үшін және басқада мақсаттар үшін су
қолданылады.
Мақсатқа жету үшін қоғамда салауатты өмір салтын қалыптастырып,
халықтың денсаулығын арттыруға көптеген шаралар жасалынуы тиіс. Бұл
біздің еліміздің алдында үлкен жұмыстарды орындауды талап етеді дегенге
келеді. Оның ішінде ең алдымен кез келген тұтынушыға қажетті мөлшерде
таза да сапалы ауыз су қажет.
Осы мәселеге байланысты республикамыздың ауылдық жерлерінде
көптеген күрделі мәселелер бар. Елді мекендердің қаладан кемшілігі
медицина салаларының қамтамасыз етілуінің төмендігі, қазіргі заманға сай
жарақталған үйлердің болмауы, және, ең қиыны кейбір елді мекендерде ауыз
судың сырттан тасып әкелетіндеріндігі. Шешімін таппай жатқан осы
мәселелер айналып келгенде жақсы жарақталған, білімді, қазіргі заман
талабына сай сапалы, әрі арзан да тиімді жобалар жасай білетін мамандарды
қажет етеді.
Жер асты суларының басты ерекшелігі олар экологиялық таза күйінде
сақталып, кұрделі қаражат жұмсамай ақ пайдалануға дайын болуы.
Сондықтан республикамызда ауыз су ретінде негізінен жер асты суларын
пайдаланған тиімді. Жер асты сулары жалпы көлемі жағынан теңіздері мен
мұхиттардағы сулардан кейін екінші орында.
Сумен жабдықтау жүйелерін мынадай белгілері бойынша жіктеуге

болады:
а) тұтынушылардың түрлеріне қарай шаруашылық - ауыз су

жүйелері, ауыл шаруашылық, өндірістік, өрттік т.б. жүйелер;
б) мекенжайлардың түрлеріне қарай қалаларды, елді мекендерді,
өндірістерді сумен жабдықтау жүйелері; в) мекенжайлардың қамтылу
санына байланысты топтасқан немесе ауданаралық; жергілікті - бір
мекенжай үшін құрылған жүйе; г) суды пайдалану ретіне қарай тікелей
ағатын, айналмалы, қайтармалы; д) қабылданған табиғи су көздері
бойынша жер бетіндегі су көздерін (теңіздер, өзендер, көлдер, су
қоймалар) қолданатын жүйелер; е) судың жіберілу тәсіліне қарай өзі
ағатын (гравитациялық), арынды, араласқан.
Жалпы сумен жабдықтау жүйесінің мақсаты: табиғи су көзінен суды
алу, тұтынушылардың су сапасына қойатын талаптарына сәйкес тазарту,
сумен қамтамасыз етілетін объекті аумағына жеткізу және тұтынушыға
қажетті арынмен, жеткілікті мөлшерде су шығынымен тарату.

1. Елды мекенді сумен жабдықтау
1.1 Қазіргі кезде елді - мекеннің сумен қамтамазыз етілу жағдайы

Елді мекенді, өндіріс орнын және де басқада объектілерді өз
қажеттіліктеріне байланысты сумен қамтамаыз саланы сумен жабдықтау деп
атайды. Суды алу, тұтынушыға дейін тасмалдау, қажетті су сапасына дейін
тазарту ғимараттарының кешенін сумен жабдықтау жүйесі деп атайды. Суды
беру және тарату құбыр арқылы болатын орталықтандырылған жүйелерді су
құбыры депте айтуға болады.
Сумен жабдықтау және суды әкету қазіргі уақытта экономиканың
дамуына және халық денсаулығына зор әсер ететін негізгі себебі болып
тұрғаны бәрімізге белгілі. Жер шарының сулы аудандарында 1,5 млрд текше
километр су бар, бірақ оның 98% - мұхиттардың тұзды сулары, 1,94% - мұз
айдынның суы, ал тек қана 0,06% - материктердің тұщы суы.
Қазақстанның ағын суларының қоры, яғни жылына ағатын судың
орташа есебі 101,9 текше километр, соның 58,4 текше километрі
республиканың өз аймағынан бастау алады. Ал 43,5 текше километрі сырт
жақтан ағып келеді. Кең байтақ Қазақстан жерасты суларына да кенде емес.
Оның жалпы аумағы 55 текше километрге пара - пар. Дегенмен, бұл жерасты
және ағын сулардың да орналасуы республика аймағында әрқалай, яғни кей
жерлерде молшылық та, енді бір жерлерде тапшылық.
Қарасай ауданында Тұрар ауылында орналасқан, бір кездерде
орталықтандырылған сумен қамтамасыз ету жұмыстары қолға алынып,

артезиандық
ұңғылар қазылған. Тоқсаныншы жылдардағы дағдарыс

жағдайларға байланысты аяқсыз қалдырылған. Қазіргі кезде
қажеттілігі үшін шахталы құдықтар, сондай-ақ артезиан
ауыз су
ұңғылары

қолданылады. Қазіргі кездерде ауыл тұрғындары және басқа өндірістік
қажеттіліктерді сумен қамтамасыз етуге арналған көрсетілген су көздері
жетіспейді және санитарлық нормаларға сәйкес келмейді . Мәселен орта
ғасырда бір адам 1 тәулігіне 10 - 15 л су пайдаланатын болса, қазіргі уақытта
бұл мөлшер 500 литрге дейін жетеді. 1 тонна болатты шығару үшін 120
текше метр, 1 тонна реземкеге 1500 текше метр, 1 тонна жасанды жібекке
2000 текше метр су жұмсалады.
Бұл дипломдық жұмыста елді мекенді орталықтандырылған сумен
қамту құрылысын комплексті түрде жобалау қарастырылған.

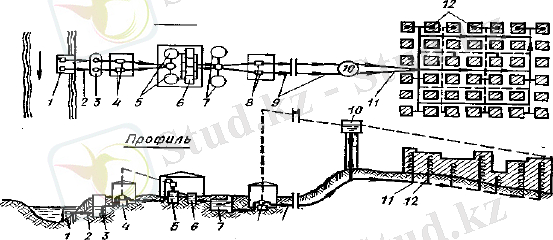

Жобада 2 ЭЦВ 8-40-60 сораптарымен жабдықталған су алғыш
қарастырылған және су алғыштың құрылысы ауданында орналасқан
комплексті су құбыры ғимаратының құрылысы құрамы мыналар кіреді:
1. Ұңғымен бірлестірілген І көтергіш сорап станциясы.
2. Әрқайсысының сыйымдылығы 300 м3 екі таза су резервуары.
3. ІІ көтергіш сорап станциясы.
4. Хлоратор бөлмесі.
5. Биіктігі 11-18 м, сыйымдылығы 50 м3 су көтергіш мұнара.

Су құбыры тораптарының конструкциясы. Су құбыры тораптарының
жұмысы әрдайым өзгеріп тұратын шығындарға тәуелді болатындықтан,
олардың болашақта жұмыс істеу қаблетін алдын ала болжау қиын. Дегенмен,
құбырлардың материалдарын және оларды құрастыратын қосалқы
бөлшектердің конструкциясына қойылатын талаптарды алдын ала білсек,
құбырлардың жұмысқа деген биімділігін анықтауға болады. Су
құбырларының құрылымы мынадай талаптарға сай келуі тиіс: 1) сыртқы
және ішкі күштерге шыдамды; 2) қабырғаларынан су өткізбейтін; 3) ішкі беті
тегіс; 4) ұзақ жылдар жұмысқа төзімді.
Аймақталған сумен жабдықтау жүйелері. Сумен жабдықтау жүйелерін
жобалаған кезде елді мекендердегі су тұтынушылар түрлері біркелкі
болмайтындығына қарамастан, әдетте, оларды бір орталықтан басқарылатын
ажыратылмайтын құрылыстармен қанағаттандыруға тырысады. Бірақ кейбір
топтағы тұтынушылар сумен жабдықтау жүйелеріне әртүрлі талаптар
қоятындықтан жекелеген сумен жабдықтау жүйесін жобалауға тура келеді,
яғни сумен жабдықтау жүйесін аймақтарға бөлу қажет болады. Бұндай
жүйелер аймақталған жүйелер деп аталады.

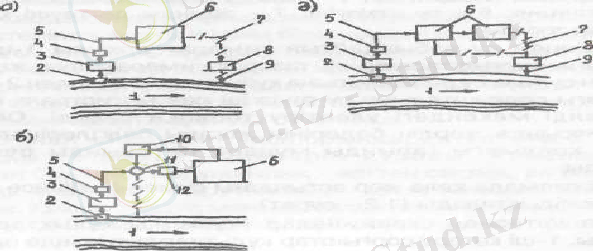

Сумен жабдықтау жүйелерін екі түрлі схема бойынша аймақтарға
бөлуге болады: 1. Паралелль аймақты жүйе. 2. Тізбектелген аймақты жүйе.
Реттеуші және сақтаушы сиымдылықтар сумен жабдықтау жүйесінің
жұмысында үлкен рол атқарады. Реттеуші сиымдылықтар көмегімен сорғыш
бекеттерінің жұмыс кестесін шамалы реттеп отыруға болады, сонымен қатар
олар магистральды құбырлардың диаметрін азайтуға мүмкіндік жасап, жалпы
су құбырының құнын азайтуға себепші болады. Сақтаушы сиымдылықтар
жалпы сумен жабдықтау жүйесінің үздіксіз және сенімді жұмыс істеуін
қамтамасыз етеді.
Сумен жабдықтау жүйесіндегі қолданылатын сиымдылықтарды
төмендегідей жіктеуге болады:
1) жұмыс атқаратын принциптері бойынша: а) реттеуші; б) сақтаушы;
в) сақтаушы-реттеуші;
2) сиымдылықтан судың алынуы бойынша: а) арынды, су
құбырларында қысымды тұрақты ұстап тұра алатын сиымдылықтар;
б) арынсыз, мұнда су сорғыштар арқылы алынады;
3) конструкциялық ерекшеліктері бойынша: а) арынды мұнаралар;
б) резервуарлар; в) арынды бағаналар (колонналар); г) ауалы арынды
қондырғылар.
Сиымдылықтардың түрін, өлшемін және орналасу орынын дұрыс
анықтау үшін жобалау жұмыстарында су жүйелерін мұқиат техникалық-
экономикалық талдау өткізіп, олардың жұмыс режимін толық анықтап алу
қажет. Олардың санын анықтау мәселесіде көптеген талдау жұмыстарын
талап етеді. Өйткені бактердің жалпы сиымдылығын мұнаралар мен
резервуарларға бөле отырып сумен жабдықтау жүйесінің құнын азайтуға
болады.
Арынды мұнара. Суды тұтынуымен 2-ші көтеру сорғыш бекетінің
жеткізуінің толық сәйкестегіне жету мүмкін емес. Суды жеткізумен

тұтынуды реттеуге көп жағдайларда арынды мұнара қолданылады Арынды
мұнаралар сумен жабдықтау жүйесінің кез келген нүктесіне орналасуы
мүмкін. Олардың жабдықталуы, жұмыс ерекшелігі орналасу орынына өте
байланысты болады.
Мұналалар, әдетте бактен және оны көтеріп тұратын конструкциядан
тұрады. Мұнара багінің реттеу сыйымдылығын қосарланған сатылық немесе
интегралды график арқылы анықтауға болады. Мұнараларды темірбетоннан,
кірпіштен, металданжасайды. Ауыл шаруашылығын сумен жабдықтауда
тіреуіштері ағаштан жасалған мұнараларда практикада бұрынғы кезде көп
қолданылған, олардың сиымдылығы 100 м3 - ден аспайды.
Резервуарлар. Резервуарлар су келетін, сорушы, ағынды және
ластарды әкететін құбырлармен жабдықталады. Резервуар арынды-реттеуші
сиымдылық рөлін атқаратын жағдайларда, оның құбырлармен жабдықталуы
арынды мұнаралар тәріздес болады. Резервуарлар сумен жабдықтау
схемасында сорғыш бекетінің қарама-қарсы жағында болса, онда сорушы
мен су келетін құбырларды біріктіріп құруға болады. Су белгілі мөлшерден
асып кеткен жағдайда, оны шығарып тұратын ағынды құбырға ысырма
қойылмайды. Резервуарлардағы су алмасуын қамтамасыз ету үшін су келетін
құбыр су алатын құбыр орынынан қарама-қарсы жағына орналасқаны дұрыс.
Резервуарлар судың қорын сақтауға арналып белгілеуіне байланысты
сумен жабдықтау жүйелерінің әртурлі жөрінде орналасады.
Арынды бағаналар. Арынды бағаналар биіктігін бойлай сумен
толтырылған болаттан немесе темірбетоннан жасалған цилиндрден тұрады.
Олардың сиымдылығы арынды мұнаралардан көбірек, ал құны одан арзан
болып келеді .
Бағананың биіктігі үлкен болған сайын судың айналымы нашарлайды,
соның салдарынан судың сапасыда төмендеп кетеді . Сондықтан арынды
бағаналарды ауыл шаруашылығын сумен жабдықтауда су сапасына жоғарғы
талаптар қоймайтын өндіріс жүйелерінде пайдаланған жөн.
Ауалы арынды қондырғылар. Ауалы арынды қондырғылар өнімділігі
жоғары емес, бірақ үлкен қысымды талап ететін сумен жабдықтау
жүйелерінде қолданылады, сонымен қатар арынды мұнаралар экономикалық
жағынан тиімсіз жерлердеде пайдаланған қолайлы. Олар аймаққа бөлінген су

жүйелеріндеде өте пайдалы
және ыңғайлы. Ауалы қондырғы бір-бірімен

құбыр арқылы қосылған екі болаттан жасалған бактерден тұрады.

1.2

Тұрар ауылы аумағының табиғаттық - климаттық қысқаша

сипаттамасы
Алматы облысының табиғи жағдайы шөл даладан мәңгі қар жататын
аумаққа дейінгі 5 климаттық аймақтан тұрады. Климаты тым континенталды,
жазық далада қаңтардағы орташа температура -15 С, таулы аймақта - 6-8 С;
маусымда сәйкесінше - +16 С және +24 +25 С. Жазық далада жыл бойы
түсетін жауын-шашын көлемі - 300 мм дейін, аулы аймақтар мен тауда - 500-
700-ден 1000 мм дейін.

Алматы облысы Қарасай ауданының Тұрар ауылын сумен қамтамасыз
ету. Президентіміз Н.Ә. Назарбаевтың халыққа жолдаған жолдамасында ең
басты мақсат ауылдың мәдениетін, тұрмысын және шаруашылығын дамыту
деді. Ауыл шаруашылығын дамыту және халыққа таза ауыз - су беру үшін
және суды тазарту үшін кәзіргі заманғы техникалармен жабдықталған сумен
қамтамасыз ету жүйелерін жобалап, оның құрылысқа кететін құнын анықтап
және құрылысын салу керек.
Алматы облысы Қарасай ауданы Тұрар аулында жобаланып отырған
сумен жабдықтау торабының орналасқан жері тау баурайына жақын, аудан
орталығынан 20 км, Алматы қаласынан 50 км қашықтықта орналасқан.
Геологиялық жағынан майда және ірі түйіршікті құмдардан тұратын
аллювиальдық генезисті қазіргі төрттік дәуір шөгінділерінен тұрады. Жоғары
қабаттың астында 0,8 - 1,2 м тереңдікке дейін тығыз сарғыш сұр түсті
саздақтар жатады. Саздақтардан төмен тығыз қуаты 5,5 - 6,8 м саздар
жатады. Тұздану дәрежесі карбонатты-хлоридті.
Алғашқы зерттеу кезінде монолитті үлгілер алынып, олардың физико-
механикалық қасиеттері зерттелінді.
Бұрғыланған ұңғыларда жер асты ыза сулары 3 - 5,5 м тереңдікте
кездесті. Сулар хлоридті-карбонатты, натрийлі, магнийлі минерализациясы
1,2 - 1,6 гл.
Бетонға қатысты алғанда ыза сулардың қалыпты тығыздықта,
сульфатты жебірлігі бар. Фундамент табаны болып төрттік дәуірдегі

құмдарға
отырғызылады.
Топырақтардың ұсынылатын мөлшерлі

сипаттамасы 1.1 кестеде келтірілген.
Аудандағы топырақтар әлсіз тұзданған.

Тұздану коэффициенті:
құмдақ үшін - 0,12

саздақ үшін - 0,05
саз үшін - 0,02
құм үшін - 1,9.
Топырақтар шөкпелі емес, әлсіз қысылады.

1.1 кесте - Зерттелінген топырақтардың қасиеттерінің мөлшерлі көрсеткіштері №
Көрсеткіш аттары
Өлшем
бірлігі
Топырақ аттары
№
Көрсеткіш аттары
Өлшем
бірлігі
Саз
Ауыр
саздақ
Саздақ
орташа
1.
Ағымдық шекарасы
%
0,45
0,39
0,25
2.
Домалану шекарасы
%
0,18
0,22
0,15
3.
Пластикалық саны
%
0,16
0,17
0,10
4.
Үлесті салмағы
3
гсм
2,68
2,65
2,62
5.
Көлемдік салмағы
3
гсм
1,82
1,72
1,61
6.
Скелеттің көлемдік
салмағы
3
гсм
1,45
1,41
1,58
7.
Кеуектілік
%
42
45
38
8.
Кеуектілік коэффиценті

0,82
0,86
0,62

1.1 кестенің жалғасы

1.3 Су ұстайтын қабаттың гидрогеологиялық жағдайлары
К - 28 су қоймасы Алматы облысы Қарасай ауданында оңтүстік -
батыс Тұрар мен Достық ауылдарының маңында орналасқан. Суат өте үлкен
72 га құрайды, Шамалған және Қара - өзеннің суларынан толады. К - 28 су
қоймасынын суретін 1.1 суретте көре аласыздар.

1.1 - сурет. К - 28 су қоймасы
Су ұстайтын ярус майда түйіршікті құмдардан тұрады. Ондағы
сулардың арынды пьезометриялық деңгейі 4,8 м тереңдікте тұрады. 20 м-ге
төмендегенде ұңғының дебиті 15 лс.
Химиялық құрамы бойынша жалпы минералдығы 0,5 гл дейінгі
сульфатты-хлоридті-гидрокарбонатты- натрийлі. Сулы горизонттың жату
тереңдігі 120-ден 150 м-ге дейін ауытқиды.
Бұл сулардың минерализациясы әлсіз. Төрттік дәуірде орналасқан су
горизонты сарғыш-сұр түсті майда түйіршікті құмдардан тұрады, қуатты саз

9.
Табиғи ылғалдылық
%
26
16
15
10.
Ылғалдылық дәрежесі
%
0,68
0,62
0,48
11.
Жалпы деформация
модулі
3
кгсм
38-110
32-105
-
12.
Байланысу

0,32
0,63
0,19
13.
Ішкі үйкеліс бұрышы
град
19
12
-
14.
Сүзілу коэффициенті
мтәул
0,11
0,41
-
15.
Рацинальды су тіреуші
тереңдігі
м
130
-
-

қабаттарымен жабылатын олардың кейбір қабаттарының қуаты 32 м дейін
жетеді. Сулары кейбір кездерде арынды.
Ыза суларының минерализациясы көп өзгеріске ұшырамайды, 0,5-0,6
гл. Төрттік дәуір және неогендік су горизонтының су тіреуші болып
палеогендік саз табылады.
Төрттік дәуір және неогеннің су горизонттарының үлкен
минералдылығының арқасында сумен қамтамасыз етуге жарамсыздығына
байланысты, одан да тереңірек барлық горизонт ұсынылады. Ұңғының сүзгісі
120-тан 150 м-ге дейін қондырылуы қажет. Бұл жағдайда ұңғының дебиті 20
м төмендегенде 12 лс құрайды.
Сумен жабдықтау жүйелері мен сұлбалары
Сумен жабдықтау жүйелері деген суды табиғи көздерден қабылдап,
оның сапасын жақсартып пайдаланатын жерлерге жеткізуге арналған
инженерлік ғимараттар мен шаралардың кешені (1-сурет).
Елді мекенді немесе өнеркәсіп, кәсіпорынды орталықтандырылған
сумен жабдықтау жүйесі, жер бетіндегі немесе жерасты көздерінен суды
алып, оны тазалап және өңдеп тұтынушыларға уақытысында қажетті
мөлшермен жеткізуді қамтамасыз етуі керек. Осы мақсатпен сумен
жабдықтау жүйесіне су қабылдайтын ғимараттар, суды арынмен тазарту
ғимараттарға, жинағыш резервуарлар мен тұтынушыларға жеткізетін сорғы
станциялар, тазарту ғимараттар, сақтау мен реттеуге арнапған резервуарлар
мен арынды су мұнаралар, суды үлестіру мен тұтыну жеріне жеткізуге
арналған су өткізуші құбырлар мен үлестіруші тораптар кіреді.
Ал егер судың сапасы тиісті сапаны қамтамасыз ететін болса тазалау
ғимаратынсыз суды тұтынушыларға жіберуге болады. Егер жер бетінің суын
өзен, көл немесе теңіз суларын өндіріс орнына пайдаланатын болса онда
суды тек қана тордан сүзу арқылы қолдануға болады.
Су мұнарасының негізгі атқаратын міндеті ол суды сақтау және
құбырға қажетті арынды тудыру болып табылады. Құбыр бойына сорғы
арқылы пайда болған артық қысым кезінде су мұнараға түссе құбырдағы
қысым төмендегенде мұнарадан құбырға су жіберіледі. Кейбір жағдайда
үлкен өндіріс орындары үнемі көптеген суды қолданып тұратын кезде су
мұнарасын орналастыру қажет емес. Яғни су сорғының көмегімен үнемі
құбырға жеткізіліп тұрады.
Өнеркәсіп орындардың көбінде суды әр түрлі агрегаттарды
салқындату үшін қолданадады. Бұл жағдайда суды салқындатып қайта
пайдалану жүйесі қарастырылады.
Су құбыр жүйесі сыртқы және ішкі болып бөлінеді. Сыртқы су құбыр
жүйесіне суды қабылдау, суды тазалау және су құбыр жүйесіне бөлу
ғимараттары кірсе, ішкі су құбыр жүйесіне сыртқы су құбыр жүйесінен
құрылыстағы тұтынушыға жеткізуге дейінгі бөлік кіреді. Елді мекенді сумен
жабдықтау сұлбасын 1.2 - суретте көре аласыздар.

1.2 - сурет. Елді мекенді сумен жабдықтау сұлбасы: 1 -баулық;
2- өз бетімен ағу құбыры; 3-жағалау құдығы; 4- бірінші көтеру сорғы
станциясы; 5 -тұндырғыш; 6- сүзгілер; 7- таза су сыйымдылығы;
8- екінші көтеру сорғы станциясы; 9- су өткізгіш құбыр; 10 -арынды мұнара;
11-магистралдық құбыр; 12-тарату құбырлары.

Өнеркәсіп кәсіпорындарды сумен жабдықтаудың тіке ағызу
схемасында (1. 3 - сурет) өзеннен су қабылдайтын ғимаратпен қосарланған
сорғыш станция суды тазарту ғимараттардан өткізіп өндіріс цехке апарады.
Өндірісте ластанған су тазарту ғимараттарда тазаланып өзенге қайта
құйылады.

1.3 - сурет. Өнеркәсіп кәсіпорындарын сумен жабдықтау схемалары:
а - тіке ағызу; ә - қайталай (бір ізді) пайдалану; б - айнапма; 1 - өзен;
2 - су қабылдау ғимараты; 3 - су тазартқыш ғимараттары; 4 - 2-ші көтеру
сорғыш станция; 5 - су өткізгіш; 6 - өнеркәсіп кәсіпорны; 7 - пайдаланған
суды ағызатын құбыр; 8 - ластанған суды тазарту станциясы; 9 - өзенге суды
ағызу; 10 - суды салқындатқыш қондырғы; 11 - жинағыш резервуар; 12 -
айналмалы судың сорғыш станциясы

2. Технологиялық бөлім
2.1 Су пайдаланушылардың құрамы және су қолданудың мөлшері
Шаруашылықтың орталығын сумен қамтамасыз етудің жобаланушы
объектілеріне тұрғын үйлер, мектеп, балалар бақшасы, аурухана және бас
жобаға сәйкес өндіріс аумақтары жатады.
Су пайдаланушылардыңдың құрамы мен санын бас жобаға сәйкес
қабылдаймыз.
Тұрғын ел аймағында су қолданудың мөлшерін ҚНжЕ 4.01-02-2001
сәйкес қабылдаймыз. Орташа тәуліктік су шығыны Qорт.тәу (м3тәу) төмендегі
формула бойынша анықталады:

Qорт.тәу = 0,001 (q1N1 + q2N2 + . . . + qnNn),

(2.1)

мұндағы q1, q2, ..., qn - ҚНжЕ 4.01-02-2001 бойынша қабылданатын
орташа тәуліктік су қолдану мөлшерлері;
N1, N2, ..., Nn - су құбыры жұмысының есептелуші
уақытының соңындағы су қолданушылардың саны.
Секторлар бойынша су шығынының есебі 2.1 - кестеде келтірілген.
2.1 кесте - Шаруашылықтың су қолдануы Су қолданушылардың аттары
Су қолдану-
шылардың
саны
Су қолдану-
шылардың орт
тәумөл, лтәу
Qорт.тәу,
3
м
І. Тұрғын ел аумағы
1. Жергілікті су ысытқыштармен,
канализациялармен, су
құбырларымен жабдықталған
үйлерде тұратын тұрғындар
1640
160
262,4
2. Балабақша
16
180
2,88
3. Мектеп
1000
30
30
4. Аурухана
20
180
3,6
5. Монша
25
230
5,75
6. Ауыл аумағындағы жасыл
2
өсімдіктерді суару, м
3216
70
225,12
7. 1-7 пункттерде ескерілмеген 5%

20,24
Тұрғын ел аумағы бойынша
барлығы:

549,99
Жеке мал:
а) сиырлар, бас
б) қойлар, бас
410
2750
60
7
24,6
19,25
Тұрғын ел аумағы бойынша жеке
малдарды қосқанда барлығы:

593,84

2.1 кестенің жалғасы

Су қолдану режимі. Шаруашылықтағы су қолдану жыл бойына да,
тәулік бойына да бірқалыпты емес. Ең жоғарғы су шығынының есептеуші
мерзімдегі орташасына қатынасы бірқалыпсыздық коэффициенті деп
аталады. Елді мекендер үшін бірқалыпсыздық коэффициентін үйлердің
тұрмыстық жағдайын жақсартуға байланысты қабылдайды. Kmax.тәу = 1,31,5
Kmin.тәу = 0,7. сондықтан бұл жобалық тәуліктік максималды су шығындары
2.2 кестеде келтірілген.
2.2 кесте - Елді мекендерге арналған тәуліктік максималды су шығындары Қолданушылардың аттары
Орт.тәу су
шығындары
3
Qорт.тәу, м т
К,
тәулік
Ең жоғ. су
қолдану
кезіндегі тәу.
су шығыны
І. Тұрғын ел аумағы
1. Жергілікті су ысытқыштармен,
канализациялармен, су
құбырларымен жабдықталған
үйлерде тұратын тұрғындар
262,4
1,4
367,36
2. Балабақша
2,88
1,4
4,032
3. Мектеп
30
1,4
42
4. Аурухана
3,6
1,4
5,04
5. Монша
5,75
1,4
8,05
6. Ауыл аумағындағы жасыл
2
өсімдіктерді суару, м
225,12
1,4
315,17
Тұрғын ел аумағы бойынша
барлығы:
549,99
1,4
769,99

0
ІІ. Өндіріс аумағы
1. Котельная
1
-
20
2. МЖО - 50 тракторға арналған
1
250
12,5
3. 25 автокөлікке арналған гараж
1
150
3,75
4. 2 автокөлікке арналған өрт
сөндіру депосы
1
-
4
5. Машина жууға арналған аудан
1
-
10
6. Материалдық-техникалық
қойма
1
-
5
Өндіріс аумағы бойынша
барлығы:

55,25
Елді мекен бойынша барлығы:

649,09
Өз қажетіне керекті барлығының
1%

6,49
Барлығы:

655,58

2.2 кестенің жалғасы

Су қолданушылардың ең жоғарғы су шығындарын анықтау. Ең
жоғарғы тәуліктік су шығындары төменгі формуламен анықталады:

Qmax.тәу = Kmax.тәу · Qорт.тәу ,

(2.2)

мұндағы Kmax.тәу - максималды тәуліктік бірқалыпсыздық коэффициенті;
Qорт.тәу - су қолданушылардың орташа тәуліктік су
шығындары, м3тәул.
Біздің жағдайда Qmax.тәу = 917,81 м3тәул.
Осыдан орташа 1 сағат ішіндегі су қолданудың су шығыны мынаған тең:

=

=

=

тәул

тең:

Су қолданушылардың максималды секундтық су алуы qmax(м3) мынаған

Осылардың барлығының есебі 2.3 кестеде келтірілген.
2.3 кесте - Су қолданушылардың сағаттық су шығындары

Тәулік
сағаттары
Тұрғын ел
секторы
Өндіріс
секторы
Ауыл
аумағындағы
жасыл
өсімдіктерді
суару
Қосынды
сағаттық су
қолдану
Су
қолдаудың
қисық
интегралды
сызығының
ординатасы
Тәулік
сағаттары
%
3
м сағ
%
3
м сағ
%
3
м сағ
%
3
м сағ
%
0-1
1
4,88

10
31,52
4,13
36,40
4,13
1-2
1
4,88

10
31,52
4,13
36,40
8,27
2-3
1,25
6,10

10
31,52
4,27
37,62
12,54
3-4
1,25
6,10

10
31,52
4,27
37,62
16,81
4-5
3
14,64

10
31,52
5,24
46,15
22,06
5-6
3,5
17,08

10
31,52
5,52
48,59
27,58
6-7
5,5
26,83
6,25
4,83
10
31,52
7,18
63,18
34,75
7-8
5,5
26,83
6,25
4,83
10
31,52
7,18
63,18
41,93
8-9
3,5
17,08
6,25
4,83

2,49
21,91
44,42
9-10
3,5
17,08
6,25
4,83

2,49
21,91
46,91
10-11
6
29,27
6,25
4,83

3,87
34,11
50,78
11-12
8,5
41,47
6,25
4,83

5,26
46,30
56,04
12-13
8,5
41,47
6,25
4,83

5,26
46,30
61,30
13-14
6
29,27
6,25
4,83

3,87
34,11
65,17
14-15
5
24,39
6,25
4,83

3,32
29,23
68,49
Жеке малдар:
43,85
1,4
61,39
ІІ. Өндіріс аумағы
55,25
1,4
77,35
Барлығы:
655,58
1,4
880,39

2.3 кестенің жалғасы

Qmax.сағ = 63,18 м3сағ,
Qmax.сек = 17,55 лсек.
Тұрғын ел секторы бойынша тәуліктік максимальды су өтімінің
процентімен алғандағы тәуліктік су пайдалану графигі 2.1 суретте
келтірілген.

9

8

7

6

5

4

3

2

1

0

Тәуліктің сағаттары

2.1 сурет - Тұрғын ел секторы бойынша тәуліктік максимальды су өтімінің
процентімен алғандағы тәуліктік су пайдалану графигі

Сағаттық
бірқалыпсыздық
коэффициенті
келесі
формуламен

анықтаймыз:

K са

Qmax .са
Qорт.са

,

(2.3)

Өндірістік секторы бойынша тәуліктік максимальды су өтімінің процентімен
алғандағы тәуліктік су пайдалану графигін 2.2 суретте көресіздер.

15-16
5
24,39
6,25
4,83

3,32
29,23
71,81
16-17
3,5
17,08
6,25
4,83

2,49
21,91
74,30
17-18
3,5
17,08
6,25
4,83

2,49
21,91
76,79
18-19
6
29,27
6,25
4,83

3,87
34,11
80,66
19-20
6
29,27
6,25
4,83

3,87
34,11
84,54
20-21
6
29,27
6,25
4,83

3,87
34,11
88,41
21-22
3
14,64
6,25
4,83

2,21
19,47
90,62
22-23
2
9,76

10
31,52
4,69
41,27
95,31
23-24
2
9,76

10
31,52
4,69
41,27
100,00
Барлығы:
100
487,87
100
77,35
100
315,17
100
880,39

%-пен сағаттық су өтімдері
0-1
1-2
2-3
3-4
4-5
5-6
6-7
7-8
8-9
9-10
10-11
11-12
12-13
13-14
14-15
15-16
16-17
17-18
18-19
19-20
20-21
21-22
22-23
23-24

7

6

5

4

3

2

1

0

Тәуліктің сағаттары

2.2 сурет - Өндірістік секторы бойынша тәуліктік максимальды су өтімінің
процентімен алғандағы тәуліктік су пайдалану графигі
Жасыл өсімдіктерді суару бойынша ауыл аймағындағы тәуліктік
максимальды су өтімінің процентімен алғандағы тәуліктік су пайдалану
графигі 2.3 суретте.

12

10

8

6

4

2

0

Тәуліктің сағаттары

2.3 сурет - Ауыл аймағындағы жасыл өсімдіктерді суару бойынша тәуліктік
максимальды су өтімінің процентімен алғандағы тәуліктік су пайдалану
графигі

%-пен алғандағы тәуліктік максимальды су
өтіміне байланысты сағаттық су өтімі
0-1
1-2
2-3
3-4
4-5
5-6
6-7
7-8
8-9
9-10
10-11
11-12
12-13
13-14
14-15
15-16
16-17
17-18
18-19
19-20
20-21
21-22
22-23
23-24
%-пен сағаттық су өтімдер і
0-1
1-2
2-3
3-4
4-5
5-6
6-7
7-8
8-9
9-10
10-11
11-12
12-13
13-14
14-15
15-16
16-17
17-18
18-19
19-20
20-21
21-22
22-23
23-24

Ауыл бойынша барлық су пайдаланудың есептелінген тәуліктік графигі
2.4 суреттен көре аласыздар

8,00

7,00

6,00

5,00

4,00

3,00

2,00

1,00

0,00

Тәуліктің сағаттары

2.4 сурет - Ауыл бойынша барлық су пайдаланудың есептелінген тәуліктік
графигі
Орташа сағаттық су шығыны төменгі формуламен анықталады:

Qорт.са

Qmax са
24

,

(2.4)

Егер Qmax.тәул 100% деп алсақ, онда Qорт.сағ

100
24

4,17% .

Әр су қолданушы үшін тәулік бойына сағаттық су шығындарының
ауытқулары типтік графиктер бойынша қабылдаймыз.
Сумен қамтамасыз етудің барлық объектілері үшін сағаттық
бірқалыпсыздық коэффициентін кестелік әдіспен анықтаймыз. Максималды
сағаттық су шығыны (2.7 кесте) тәуліктік су шығынының 8,85 құрайды.
Сондықтан, жалпы сағаттық бірқалыпсыздық коэффициенті мынаған тең:

K max са

7.18
4,17

1.72

Минималды қалыпты арын ҚНжЕ 4.01-02-2001 байланысты
қабылданған және мұнарадан ең алыс суалғыш құдықта 10 м, ал 2 этажды
мектеп үйі жанындағы 14 м құрайды.

%-пен сағаттық су өтімдері
0-1
1-2
2-3
3-4
4-5
5-6
6-7
7-8
8-9
9-10
10-11
11-12
12-13
13-14
14-15
15-16
16-17
17-18
18-19
19-20
20-21
21-22
22-23
23-24

Су қамтамасыз ету жүйесін және су көзін таңдау. Шаруашылық
жанында сумен қамтамасыз етуге сенімді жер үсті су көздері (өзендер), су
қоймалары және тағы басқаларының жоқ болуына байланысты орталықты
сумен қамтамасыз ету үшін 2 барлау-пайдалану ұңғыларын қарастырамыз:
бірі жұмыс істейтін, екіншісі - қосымша. Гидроэкологиялық бақылауларға
байланысты ұңғының жобаланушы дебиті 43,2 м3сағ құрайды. Судың сапасы
ГОСТ 2874-82 ауыз су сай келеді. Судың минералдануы 1,9 гл. Ұңғының
негізгі берілгендері:
1) ұңғының дебиті - 12 лс;
2) абсолюттік белгісі - 721,2 м;
3) қаққанға дейінгі ұңғының тереңдігі - 200,0 м;
4) төмендеу - 5-20 м;
5) судың пезометриялық деңгейі - 4,5 м;
6) минералдану - 1,0 гл;
7) пайдаланылатын сутартқыш сорап - ЭЦВ 8-40-60.

Сумен қамтамасыз ету жүйесін таңдау.
Жобада

орталықтандырылған сумен қамтамасыз ету жүйесі қабылданған, мұнда
шаруашылық - ауыз су және өрттің су құбырлары біріктірілген.
Гидроэкологиялық берілгендерге және гидроэкологиялық
экспедициясының жүргізген судың химиялық талдануының берілгендеріне
сәйкес горизонты 440-500 ұңғыдан алынатын су ГОСТ 2874-82 талабын
қанағаттандырады. Сондықтан жобада су қолданушыларға суды бере
алдында оны хлорлау қарастырылған.
Сумен қамтамасыз ету схемасы келесідей:
ЭЦВ 8-40-60 типті І көтергіш сораптарымен су ұңғыдан резервуарға
беріледі, ІІ көтергіш сораптарымен су айдағыш мұнара мен су таратқыш
жүйеге айдалады. Қабылданған сумен қамтамасыз ету схемасына сәйкес
жобада келесі құрылыстар қарастырылған:
1) құбырлы құдықтарда І көтергіш сорап станциясы - 2 дана
(жұмысшы - қосымша);
2) тиілмейтін су қорларын сақтауға арналған және 300 м3 су беруді
реттейтін резервуарлар - 2 дана;
3) ІІ көтергіш сорап станциясы;

4) сағатына өндіргіштігі 0,5 кг
хлор өндіретін, ауыз суды

залалсыздандыруға арналған хлоратор бөлмесі;
5) сыйымдылығы 50 м3 су көтергіш мұнарасы - 11-12;
6) диаметрлері 100 мм су құбырлары және су таратқыш желілер.

120,00

100,00

80,00

60,00

40,00

20,00

0,00

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

Тәуліктің сағаттары

2.5 сурет - Су тұтынудың интегралдық қисық сызығы

Процент

2.2 Санитарлық қорғаныс аймақтары
І көтергіш сорап станциясының торабы. Жер астынан суды алу үшін
мемлекеттік санитарлық инспекция бекіткен жер асты су көздерінен сумен
қамтамасыз етілетін шаруашылық-ауыз су құбырларының санитарлық
аймағын қорғауды бекітуге арналған бағыттамасына сәйкес 3 санитарлық
қорғау белдігіне бөлінеді: бірінші белдеу - қатаң, тәртіпті аймақ, екінші және
үшіншісі - шектеу аймақтары.
Арынды су горизонтын қолдануды ескеріп, санитарлық қорғау
аймағының бірінші белдеуінің шекарасы суалғыш ғимараттан 30 м
арақашықтықта орналастырылады.
Екінші және үшінші белдеулердің шекаралары су алғыштың
жұмысының есептелуші уақыты ішінде су горизонтына, осы белдеулердің
шекарасында немесе сыртында түскен кейбір қоқыстар суалғышқа
жетпеулері керек. Санитарлық қорғаныс аймағының (СҚА), екінші белдеуі су
горизонтын микробтардың ластауынан қорғау үшін тағайындалған.
СҚА екінші белдеуі шекарасынан суалғышқа дейінгі арақашықтықты
анықтайтын негізгі параметр болып микроорганизмдердің өмір сүргіштігін
жоғалту үшін жеткілікті болатындай микробты ластанудың жер асты сулары
ағынымен суалғышқа қарай жылжуының есептелуші уақыты (tмин) табылады.
Есептеулерге сәйкес және су көздерінен шаруашылық-ауыз суды
қамтамасыз ететін СҚН екінші және үшінші белдеулерінің шекараларын

анықтау үшін гидрологиялық есептеулердің жалпы ұзындығы
115 м

құрайды, белдеудің ені - 155 м.
СҚА үшінші белдеуі жер асты суларын химиялық ластанудан қорғауға
арналған. СҚН үшінші белдеуі шекарасынан суалғышқа дейін ластанған
судың жылжу уақыты жобаланушы пайдалану уақытынан (25 жыл) көп
болуға тиіс.
Ереже сияқты бұл белдеу өнімділігі тәулігіне 50 000 м3 артық жер асты
суының ірі суалғыштарына қойылады. Суалғыштың өнімділігі 623,77 м3тәул
құрайтынын ескеріп, СҚА үшінші белдеуінің шекараларын анықтаймыз.
ІІ көтергіш сорап станциясының торабы. ІІ көтергіш сорап станциясы
үшін СҚА 80х90 м өлшемде болып қойылады және мынадай
арақашықтықтарда қарастырылуы керек.
- резервуарлар, сүзгілер қондырғысынан 30 м-ден кем емес.
- су айдағыш мұнара және басқа ғимараттар қабырғасынан - 15 м-ден
кем емес.
І және ІІ көтергіш сорап станциясының СҚН биіктігі 2,5 м болатын,
үстінде 3 қатар тікенек сымы бар темір бетон қоршауларымен қоршалады.
Суалғыш құрылыстар. І көтергіш сораптың есептелуші өнімділігін
оның тәулігіне 20 сағат жұмыс істеу жағдайы бойынша анықтаймыз. Демек,
623,77 : 20 = 31,19 м3сағ

Бұл үшін өнімділігі сағатына 40 м3 және Арыны 60 м, қуаты 11 кВт
2ПЭДВ 11-180 электродвигательді ЭЦВ 8-40-60 сорабын қолданамыз. Мұнда

сораптың енгізу тереңдігі 22 м құрайды. Жобаланушы
ұңғының

берілгендеріне байланысты оның есептелуші шығынын 12 лс немесе 43,2
м3сағ құрайды, төмендеуі 20 м, 15 м төмендегенде қажетті қолданылатын
шығын 32 м3сағ аламыз. Есептелуші төмендеу деңгейін Дюпи формуласы
бойынша табамыз:

Qесеп
S Qmax .т
Qжобал

у

20 32
43,2

15м ,

мұндағы Qmax.тәул - елді мекенге қажетті тәуліктік су шығыны;
Qжобал - S = 20 м төмендеу кезіндегі ұңғыдан алынған су
шығыны;
Qесеп - суды алу кезіндегі деңгейдің есептік түсуі.
Судың көтерілуінің толық биіктігін төменгі формуламен табамыз:

H = Hг +Нп + Нн + Нс = 25,5 + 1 + 2 + 3 = 31, 5м,

(2.5)

мұндағы Hг = 25,5 м - суды көтерудің геометриялық биіктігі;
Нп = 1 м - сораптан резервуарға дейінгі арынның жоғалуы;
Нн = 2 м - сораптағы және су көтергіш құбырдағы арынның
жоғалуы;
Нс = 3 м - бос ағудағы арынның жоғалуы.

Сорап
станциялары маркасы ЭЦВ 8-40-60
сораптарымен

жабдықталады және Ø 1500 мм 2 жер асты камерасынан тұрады.
Ұңғыны бұрғылау УРБ - ЗАМ станогымен сазды ерітіндімен забойды
шайып, роторлы тәсілмен жүргізіледі.
1) 200 м тереңдікке дейін ұңғының стволының өтуі параметрлері
келесідей диаметрі 244 мм үшшарошкалы долотамен жүргізіледі: а) сазды
ерітінді тығыздығы - 7,18 гдм3; б) тұтқырлығы - 25 с; в) су беруі - 20 см3;
г) құрамында құмның болуы барлық салмағының 4% - інен артық емес.
2) өткен аралық сыртындағы кеңістігі М-400 цементімен (ГОСТ 1521-
78) цементтеліп, Ø 168 мм қаптама құбырлармен бекітіледі.
3) жобаланушы 481 м тереңдікке дейін ұңғының өтуі Ø 146 мм
үшшарошкалы долотамен жүргізіледі. шаю сұйықтығының параметрлері
бірінші пункттегідей.
4) бұрғылау біткеннен кейін ұңғыда ернеуінен забойға дейін гамма-
каретаж және жыныстарды метологиялық талдау мен сүзгілер орнататын
аралықтарды тексеру үшін 200 - 481 м аралығында КС және ПС тәсілдермен
электрокаротаж жүргізіледі.
5) тексерілген және корректировкаланған аралықтарға Ø 114 мм,
жалпы ұзындығы 286 см, сүзгінің жұмыс істейтін бөлігі - 20 м сүзгі
колоннасы қондырылады.

6) сүзгі колоннасын қондырғаннан кейін ұңғының стволын таза сумен
шаюға кіріседі. Мақсаты, оның қабырғаларын саздан тазарту және су
горизонтының су беруін қалпына келтіру. Шаю ұзақтығы - 1тәулік.
7) құрылыстық су айдау. ДК-9м компрессор көмегімен эрлифтпен 3
тәулік бойына жүргізіледі. Айдау соңынан химиялық талдау үшін үлгі
алынады.
8) айдау соңынан кейін және есептелуші жақын мәндер алғаннан кейін
пайдалану үшін ЭЦВ 8-40-60 пайдаланатын су қабылдағышпен (сораппен)
жабдықталады.
Берілген шығынды суалғыш ұңғының жұмыс уақытын білу үшін
төменде сүзгінің жұмысшы бөлігінің ұзындығы есебін жүргіземіз.
Сүзгінің жұмысшы бөлігінің ұзындығы (l0) оның су ұстағыш
қабілетінің (f) талабын ескеріп, су ұстағыш қабілеті (f) 20%-ке ұңғының
есептелуші шығынынан артық болуы тиіс, демек

l 0

Q p
f

1,2 ,

(2.6)

мұндағы f - сүзгі ұзындығының 1погондық метріндегі су ұстау
қабілеті;
f = 65PId· 3 k ;
d - сүзгі диаметрі;
Qp - ұңғының есептелуші дебиті, м3тәул.;
K - сүзілу коэффициенті.
Сонда, l0 анықтау үшін барлық мәндерін орнына қоямыз:

l 0
591,05 1,2

3

709, 26
50,10

14,16м

Сүзгінің жұмысшы бөлігінің ұзындығын пайдалану горизонтының
қуатына тең қылып, 20 м деп қабылдаймыз. Сүзгінің жұмысшы бөлігі 440-
460 м аралығында орнатылады және электрокаротаждың берілгендері
бойынша нақтыланады.
І-ші және ІІ көтергіш сораптары алдындағы сарғыш патрубкаға барады.
Хлор өткізетін құбырларды ласты тастау құбырлары,
буландырғыштарды әлсін-әлсін хлордан тазалау үшін, сондай-ақ азоттың
жиналуын болдырмау үшін қысылған азотпен шаю қарастырылған.
Сондай-ақ хлоратор бөлмесінен хлор қоймасында ауаны қысқа
мерзімде ауыстырып тұратын С 6-12 ағынды сору вентиляциясы
қарастырылған.

Су өткізгіштер.
І көтергіш
сорап
станциясы
ұңғысынан

резервуарларға су өткізгіштер ГОСТ 8732-78 бойынша диаметрі 100 мм
болат құбырлардан салынады.
ІІ көтергіш сорап станциясынан, арынды су мұнарасынан және желіден
су өткізгіштер диаметрі 150 мм болат құбырдан 2 қатар етіп салынады.6,5 3,14 0,114 10

Болат су өткізгіш құбырлар өте күшейтілген гидроизоляциямен,
битумды резинамен оқшауландырады және 2-2,2 м тереңдікте
орналастырылады.
Су өткізетін таратқыш жүйелер. Су өткізетін таратқыш жүйелер
сумен қамтамасыз ету жүйесінің бір ең негізгі элементтері болып табылады
және өз жұмысында су өткізгіштермен, сорап станциясымен, жүйеге
берілетін, сондай-ақ реттеуші ыдыстармен (резервуарлар мен мұнаралар)
үзіліссіз байланысты.
Су өткізгіш жүйе келесі негізгі талаптарды қанағаттандыру керек:
1) берілген су мөлшерін оны тұтынушы орындарға керекті Арынмен су
беруді қамтамасыз ету.
2) жеткілікті сенімділік дәрежесі мен және тұтынушыларды сумен
қамтамасыз етудің үзіліссіздігіне ие болу керек.
Осыдан басқа қойылған талаптарды орындау кезінде экономикалық
жүйе ең тиімді болып жобалануы тиіс, демек жүйенің өзін, сондай-ақ онымен
үзіліссіз байланыста ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
