АҢДАТПА
Бұл дипломдық жұмыста
Талдықорған қаласында PicoCell 900 SXA
ретрансляторын орнату мәселелері қарастырылған.
cBTS3612 базалық стансасы тағыда сыртқы және ішкі антенналары
таңдалған.
Есептеу бөлімінде ғимараттың ішіндегі сигналдың өшулігі сонымен қатар
mathcad бағдарламасын қолданып базалық стансаның қамту аймағы есептелген.
Экономикалық бөлімінде экономикалық тиімділігі есептелген және
өтелім мерзімі анықталған.
Еңбекті қорғау бөлімінде
қарастырылған.
АННОТАЦИЯ
өміртіршілік қауіпсіздігі мәселелері
В
данной дипломной работе рассмотрены вопросы установки
ретранслятора PicoCell 900 SXA в городе Талдыкорган.
Выбраны базовая станция cBTS3612 а также внешняя и внутренние
антенны.
В расчетной части рассчитаны затухания сигнала внутри здания а также
зона покрытия базовой станции с применением программы mathcad.
В экономической части рассчитана экономическая эффективность и
определен срок окупаемости.
В разделе охраны труда рассмотрены вопросы безопасности
жизнедеятельности.
ABSTRACT
In this thesis work describes how to install a repeater PicoCell 900 SXA in
Taldykorgan city.
CBTS3612 selected base station and external and internal antenna.
As part of the settlement calculated attenuation inside the building as well as
the coverage area of the base station using the program mathcad.
In the economic part of the calculated cost-effectiveness and the payback
period is defined.
Under labor protection issues considered safety.
МАЗМҰНЫ
КІРІСПЕ
1 GSM 900 СТАНДАРТЫНДАҒЫ ЖЫЛЖЫМАЛЫ БАЙЛАНЫС
ЖҮЙЕСІНІҢ PICOCELL 900 SXA РЕТРАНСТЛЯТОРЫН ТАЛДАУ
1. 1 PicoCell 900 SXA ретрансляторының жалпы сипаттамасы
1. 2 GSM желісінің қондырғы құрамы және құрылымдық сұлбасы
1. 3 GSM стандартының PicoCell 900 SXA ретранстляторын жобалау
1. 4 Мәселенің қойылымын негіздеу
1. 5 Құрылғыларды таңдау
1. 6 GSM жүйесін EDGE технологиясына қарасты жетілдіру
1. 7 EDGE кодалау сұлбалары
1. 8 BTS атқаратын қызметтері және жүйедегі орналасуы
1. 9 Негізгі қызметтері мен сипаттамалары
2 GSM СТАНДАРТЫНЫҢ ПАРАМЕТРЛЕРІН ЕСЕПТЕУ
2. 1 Бөлмедегі дабылдың өшулігін есептеу
2. 2 Энергетиканы есептеу
2. 3 Базалық станцияның жабдықтау аймағын есептеу
2. 4 ЕРБ ескере отырып ұяшықтардың критикалық және ықшамдық
өлшемдерін есептеу
2. 5 Ұялы желіде абоненттік жүктемені есептеу
2. 6 Жолда таратудағы дабыл қуатының орташа жоғалтуын есептеу
2. 7 GSM және UMTS арасындағы спектрдің бөлінуі
2. 8 Базалық станциялар санын есептеу (Node B)
3 ЭКОНОМИКАЛЫҚ БӨЛІМ
3. 1 Жобаның мақсаты
3. 2 Жобаның сипаттамасы
3. 3 Нарық
3. 4 Қаржылық табысты есептеу
3. 5 Капиталдық салымды есептеу
3. 6 Қорытынды
4 ҚАУІПСІЗДІК ЖӘНЕ ЕҢБЕК ҚОРҒАУ БӨЛІМІ
4. 1 Жұмыс орнындағы еңбек жағдайының талдауы
4. 2 Жарықты есептеу
4. 3 Жерлендіруді есептеу
4. 4 Қорытынды
ҚОРЫТЫНДЫ
ӘДЕБИЕТТЕР ТІЗІМІ
7
8
8
13
19
20
20
24
28
31
32
35
35
35
36
40
41
46
48
51
53
53
53
54
60
61
62
63
63
65
73
74
75
76
КІРІСПЕ
GSM (Global System for Mobile Communications) - тұтынушыларға
көптеген мүмкіндіктер беретін дүниежүзілік ұялы телекоммуникация жүйесі.
GSM - тез дамып және тез таралатын желі. Негізгі функционалдық
элементтеріне бүгінгі таңда жетілдіріп жатқан UMTS (Universal Mobile
Telecommunications
System) жылжитын байланыстың халықаралық
стандартының ғаламдық жүйесі кіреді. Стандартты GSM байланыс
операторлары дүниежүзінің барлық бөлігінде ашылған. Жетілдірілген жүйе
төмендегі белгілерді қанағаттандыруы керек:
- сөздік ақпаратты таратудың жоғары сапасы;
- ұсынылатын қызмет және жабдықтың төмен құны;
- тұтынушының портативті жабдықты қолдау мүмкіндігі;
- жаңа қызметтер мен жабдықтар қатарын қолдау;
- спектралды тиімділік;
- 3G, 3, 5G буынынна жұмсақ өту;
- халықаралық роумингті қолдау немесе GSM басқа да тораптары
жылжығандағы өз ұялы телефон абоненттерін пайдалану мүмкіндіктері.
Бүгін ұялы байланыс тез дамып жатқан телекоммуникациондық салалардың
бірі. Болжам көрсеткендей, болашақтың анықтайтын тенденциясы ұялы
байланыстың жаңа технологиялармен бірігуі болып келеді. Интернет желісінің
қарқынды дамуы барысында, ұялы телефон арқылы мәліметтер тарату
проблемасын шешуге GPRS/EDGE технологиялары мүмкіндік береді. EDGE
(Enhanced Data rates for Global Evolution - глобальды эволюция үшін жоғарғы
жылдамдықта мәліметтерді тарату) - бұл GSM торабындағы жоғарғы
жылдамдықты дестелі мәліметтерді беру технологиясы. PicoCell 900 sxa GSM
900 стандарты бүкіл ұялы байланыс операторларының радиосигналдарын
күшейту үшін қолданылады.
EDGE көмегімен мәліметтерді таратуды
максималды мүмкінді 473, 6 кбит/сек-ке дейін жылдамдығымен мәліметтерді
таратуды ұйымдастыру үшін, GSM және 3G сигналдарын күшейтуге
ретранслятор Picocell 900 SXA құрылғыларын қолдануды қарастырамыз. Осы
құрылғылар байланыс тұрақсыз және жоқ жерлерде орнатылады: биік
ғимараттардан сигнал шағылысқан кезде; объект БС операторынан қатты
алыстап кеткен кезде; жертөле және жартылай жертөле ғимараттарда.
Негізінде ұялы байланыс операторлары желіні кеңейту мәселесін
қосымша базалық станция қою арқылы ғана емес сонымен
ретрансляторлар арқылы да шешуге болады.
қатар
1 GSM 900 стандартындағы жылжымалы байланыс жүйесінің
PicoCell 900 sxa ретранстляторын талдау
1. 1 PicoCell 900 SXA ретрансляторының жалпы сипаттамасы
PicoCell 900 sxa кіші (100 мВт) қуатты құрылғы болып табылады. Ол
үйлердің ішінде, мекемелерде қолдануға ыңғайлы. PicoCell 900 sxa GSM 900
стандартындағы бүкіл ұялы байланыс операторларының радиодабылдарын
күшейту үшін қолданылады. Ұялы байланыс операторлары тек қана базалық
станция орналастыру арқылы өзінің проблемаларын шешуге тырысады.
Бірақта, базалық станция орналастырылатын аумақта өте аз абоненттер болады
да, ол өте тиімсіз болып келеді. Бұл жағдайда олар өздерінің проблемаларын
ретранслятор қою арқылы шеше алады. Осы жағдайда PicoCell 900 sxa олардың
қажеттіліктерін қанағаттандыра алады. Олар абоненттердің орналасқан
локальды жерлеріне (вестибюл, метро станциялары) қоя алады. Егер базалық
станция қажетті мөлшерде дабылы болса және PicoCell 900 sxa мамандырылған
түрде қойылса, онда 1500 м2 аумақты жерде өте сапалы қамтамасыз ете алады.
PicoCell 900 sxa ретрансляторы микроконтроллері басқарылатын блокпен
жабдықталған. Ол блок базалық станцияға дұрыс орналастырылмаған жағдайда
немесе антенна және кабель бұзылғанда ретранслятор беретін бөгеуілдер
қорғайды.
Ретранслятор орналастыратын қарапайым объектілер:
1. Қалалық жағдайда: егер мекеме железобетонды қабырғалармен және
үйдің үсті сонымен жабылған болса, төменгі қабаттағы пәтерлер мен кеңселер,
мекемелердің ішінде ерекше қапталған бөлмелер. Жер асты өткелдер,
автотұрақтар, метро холдары және т. б.
2. Қаланың ішінде жартылай және толық жертөлелі ғимараттар: кеңселер,
клубтар, ресторандар.
3. Ұялы байланыстан алыстаған объектілер - қала шетіндегі коттеждер,
қойма бөлмелері, қоршалған сақтау бөлмелері және т. б.
4. Ормандар арасында салынған үйлер.
5. Жеңіл - желпі қоршалған ғимараттар: вокзал залдары, қоршалған
стадиондар, көрме залдары.
6. Металды және темір бетонды қоймалар мен цехтар және т. б. ;
PicoCell 900 sxa ретрансляторы толық жабылмаған күйде жасалған,
сондықтан оны орналастыру ауа температурасы +5
- тан +40
- қа дейін
ғимараттарда орналастыру қажет. Оған ылғалды жерде тұруға болмайды және
конденсаттар түсу жұмысын нашарлатуы мүмкін. Оны орналастырғанда
жертөле, шатырдың астындағы бөлмелердің ылғалдығына назар аудару керек.
Ретрансляторды желдету шахтасына қоюға болмайды. Телефонда дабыл
деңгейі 1-3 бөлінеді. Телефон желіні жиі жоғалтады. Байланыс бірнеше реттен
кейін ғана орналастырылады. Орнатылған байланыс жиі жоғалады.
Телефонның аккумуляторы тез отырады. Сөйлесіп жатқан кезде кейбір сөздер
естілмей қалады. GPRS жұмыс істемейді, мәліметтерді беру жылдамдығы өте
төмен болады. Өте жоғары сезімталдықпен келетін сыртқы антеннаға дабыл,
репитер арқылы күшейтіліп, ұялы телефонға қажетті нормаланған дабыл болып
ішкі антеннаға келеді. Ол телефон ұстамайтын дабылды немесе әлсіз дабылды
тұрақтандыруға қажет.
Радиокөлеңке зонасында тұрған кезде (объект радиодабыл кірмейтін
базалық станция (БС) мен мобильдік аппарат арасында орналасса, немесе
мобильдік станция жертөледе орналасса) . Жоғарыда айтылған базалық станция
өте алыс арақашықтыққа алыстатылған белгілеріне ұқсайды. Шығыс антеннаға
кіретін дабыл репитермен нормалданып, тұрақты дабылға айналдырылып, кіріс
антеннасына беріледі. Бұл радиокөлеңке зонасында тұрған мобильді телефонға
сенімді байланыс қамтамасыз ете алады. Сұхбат барысында кейбір сөздердің
дұрыс естілмеуі немесе анық емес естілуі. Байланыстың жиі ажыратылуы,
GPRS жұмыс істемеуі, мобильдік станцияда дабылдың секірістері. Бұндай
жағдайда, тар жолақты сыртқы антенна қолданылады. Ол бірден бірінші
кезеңте радиобөгеуілдерді азайтады. Содан кейін, репитер шуылдарды сүзгілеп,
пайдалы дабылдарды бөліп алады. Бұл радиобөгеуілдерді жоғары деңгейі бар
зонада сенімді байланысты орната алады. Сұхбат барысында сөздердің
естілмей қалуы. Ұялы телефонның байланысты жиі жоғалтуы. Дабыл секірісі.
Ұялы телефонның аккумуляторының тез отыруы. Абоненттің жиі қол
жетпеушілігі, телефонның күту режимінде тұруы. Секторлар ( LAC) арасында
әртүрлі серверлерге қосқанда акустикалық құрылғыға жиі шуылдардың
қосылуы. Мұндай жағдайларда тар жолақты сыртқы антенна қолданылады. Ол
телефонды бір секторда ұстап тұруды қамтамасыз етеді. Ал, репитер өз
кезегімен бөгеуілдерді сүзіп алып, дабылдарды нормалап, сапалы және таза
дабылмен қамтамасыз етеді.
Төменде ұялы байланыс операторларының GSM дабылын күшейту
варианттары көрсетілген. Ол кезде келесі репитерлар қолданылады: репитерлар
Remotek RP-12 M, репитерлар VECTOR R-600, репитерлар VECTOR R-700,
репитерлар Picocell 900 SXA және репитерлар Picocell 900 SXL. 1. 1 суретте
үлкен қалаларға байланысты биік ғимаратта дабылдарының шағылысуы
көрсетілген. Бұл жағдай бірінші қабаттың өзінде жақын жерде орналасқан
оператордың беретін станциясынан келген дабыл байланысты қанағаттандыра
алмайды немесе мүлде жоқ болады. GSM дабылын күшейту үшін мынандай
ұялы күшейткіштерді қолданамыз: GSM ретрансляторы Remotek RP-12 M, GSM
ретрансляторы VECTOR R-600, GSM ретрансляторы VECTOR R - 700, GSM
ретрансляторы Picocell 900 SXA немесе GSM ретрансляторы Picocell 900 SXL.
Олар әлсіз дабылды қажетті дабылға дейін күшейтіп, БС мен GSM ұялы
байланыс операторы арасындағы дабылдың деңгейін қалпына келтіреді.

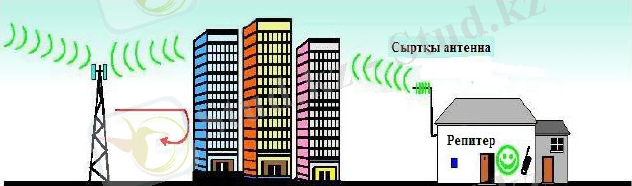

1. 1 Сурет - Биік ғимараттарда дабылдың шағылысуы
1. 2 - суретте БС өте алыс жерде орналасқан ғимарат көрсетілген. Бұл
стандартты жағдай болғандықтан, мұндай мәселе қала сыртындағы үйлер мен
ғимараттарда болады. Репитер мен БС арасындағы максимальды арақашықтық
35 км болуы керек. Бұл шектеу GSM дабылы күшейткішін қолданып GSM
Remotek RP-12 M, GSM VECTOR R-600, GSM VECTOR R-700, GSM Picocell
900 SXA, GSM Picocell 900 SXL репитерлері тропосфера қабатына байланысты
өшулер мен орманға байланысты экрандауда GSM жоғалтқан дабылдарды
қосады. Антеннаның бағытталу қасиетіне байланысты антенна мен репитердің
күшейтілуі арқылы, ғимараттарда ұялы телефонға қоңырау шалу үшін қажетті
дабыл деңгейін қамтамасыз етеді.

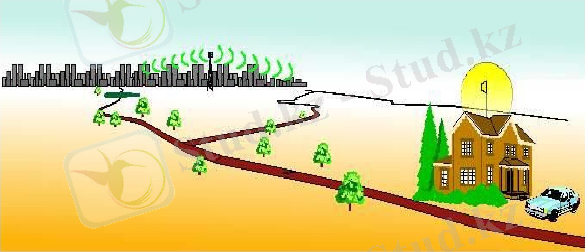

1. 2 Сурет - БС - дан алыстатылған объект (қала сыртындағы үй)

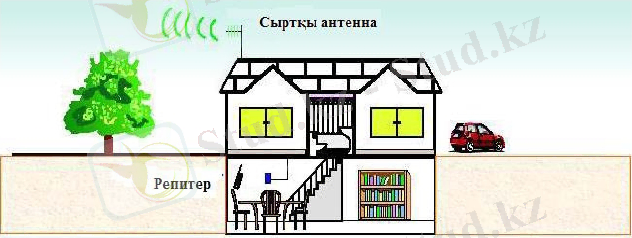

1. 3 суретте ең көп таралған мәселе қарастырылған. Жертөле және
жартылай жертөле ғимараттарда байланыс жоқтығы. Бұл жағдай
ғимараттардың тек қана жер астында орналасқанына байланысы емес, ол жерге
келетін дабыл бетонды қабырғалар арқылы өте алмай, әлсізденеді. Ол ұялы
байланыс ретрансляторы арқылы GSM күшейткіші Remotek RP-12 M, GSM
күшейткіші VECTOR R-600, GSM күшейткіші VECTOR R-700, GSM
күшейткіші Picocell 900 SXA, немесе GSM күшейткіші Picocell 900 SXL
қабырғадан экрандалып, өте алмаған әлсіз дабылды қалпына келтіріп, оның
![]()
![]()
қажетті бөлмелерде байланыс сапасын жоғарлатады.
1. 3 Сурет - Жертөле ғимараты
1. 4 суретте қиын құрылымды ғимаратта репитер Remotek RP - 12M,
репитер VECTOR R - 600, репитер VECTOR R - 700, репитер Picocell 900 SXA
немесе репитер Picocell 900 SXL қолдануына мысал көрсетілген. Қажетті
дабылды қамтамасыз ету үшін ғимараттың бүкіл жеріне бірқалыпты дабыл
келтіретін 4 сервистік антенна қолданылған. Репитер Remotek RP - 12 M,
репитер VECTOR R - 600, репитер VECTOR R - 700, репитер Picocell 900
SXA, немесе репитер Picocell 900 SXL репитерлерді қолдану арқылы «өлі зона»
мен «радиокөлеңке зоналарында» сервистік антенналарды ішке дұрыс қою
арқылы бүкіл жерде оптимальды дабыл ала аламыз.
Сервистік антенналарды
ішке жоспарлап орналастыру кезінде,
ғимараттағы қоршауларға назар аудару керек. Егер бөлме ауданы қатты үлкен
болмаса да (15м х15м), бірақ бөлмені екіге бөлетін қабырға болса, онда оның
түріне және қоршалған қалыңдығына байланысты қосымша антенналарды
орналастыру қажеттігі туындайды (әрбір бөлмеге өзінің антеннасы) .
Қоршауға байланысты, экрандау эффекті әртүрлі деңгейде болуы
мүмкін. Оларды келесідей бөлуге болады:
1. Темір қоршаулар;
2. Темір - бетонды қабырғалар;
3. Кірпішті қабырғалар;
4. Гипсокартонды қоршаулар;
5. Ағаш қабырғалар;
6. Ортоголитті қоршау.
Бұл жердегі қоршаулар оператор дабылына қажетті дабылды әлсіздету
әрекетімен кему түрінде көрсетілеген. Яғни, ағаш қабырғалар дабылды кірпішті
қабырғаларға қарағанда анағұрлым аз әлсіздетеді. Бірақ та қоршау қалыңдығын
есепке алу қажет.
Мобильді байланыс біздің өміріміздің бір бөлігі болып қалыптасып
қалды. «Байланыс аясынан тыс жерде» қалып қалған кезімізде біз өзімізді
жағымсыз, шектетілген болып сезінеміз. GSM/3G/CDMA тұрақсыздығы - БС
![]()
алыстатылған
аудандарда, жертөле кеңселерде және әмбебеап сауда
кешендерінде, тоннельдерде болады. Абоненттермен және операторлармен
арасындағы байланысты сапаландыру үшін қарапайым мысалды қарастырсақ,
ол - ұялы байланыс репиторлары мен ретрансляторлары.
Репитер дегеніміз - дабылды қайталағыш, ағыл. - repeater, орыс. -
ретранслятор. Репитер/ретранслятор жиілік пен амплитуданы қайталап,
дабылды жіберуге арналған. Ұялы байланысты репитер БС келген дабылды,
дабыл әлсіз немесе мүлде жоқ жерлерде қалпына келтіруге арналған.
Репитердің негізіне екіжақты ұялы байланыс дабылын күшейтіп ретранслятор
орналастырылған. Ұялы байланыс күшейткішінің мақсаты
- дабылды
қабылдап, күшейтіп, кеңістікке тарату. Репитер күшейткіші онда орналасқан
күшейткіштің сұлбасына тікелей байланысты.
Репитерді күшейткіш, бустер, ретранслятор деп те атайды. Олар бір
құрылғының атауы және де жұмыстары бір.
Тұрақсыз сымсыз байланыс ғимарат ішінде де (кеңсе ғимараттары,
гараждар, көп қабатты үйлер, үлкен дүкендер және қонақ үйлер), сыртында да
болуы мүмкін. Ғимарат сыртында дабыл деңгейінің төмен болуы жергілікті
рельефке байланысты болуы мүмкін. Мысалы, биік ғимараттар мен кішкентай
ғимараттар, қалың орманмен және қала ішіндегі тым биік салынулар. Осы
көрсетілген бүкіл факторлар GSM/3G/CDMA дабылдың әлсізденуіне және
толық өшуіне алып келеді.

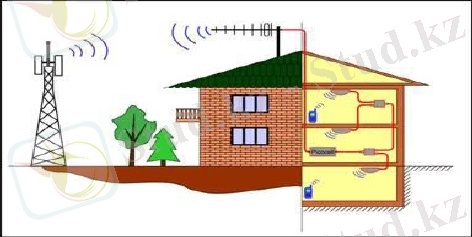

Жаман жабылу мәселесін әртүрлі нұсқада есептеу, орналастыру арқылы
активті жүйе шеше алады. Төменде антенна жүйесі бар тұрғын үйде репитердің
орналастырылуы көрсетілген. Күшейту жүйесі бұл мәселені келесідей шешеді.
Дабылдың бағытын өзгертеді, сүзгілейді және бар дабылды донорлық антенна
арқылы күшейтіп, осы келесі бағытын дабыл тұрақты емес жерге ішкі сервистік
антенна арқылы жібереді. 1. 4 суретте ұялы байланысты күшейтудің жұмыс
істеу принципі көрсетілген.
1. 4 Сурет - Ұялы байланысты күшейтудің жұмыс істеу принципі
Дабыл БС арқылы БС қарайтын ұялы байланыс операторының сыртқы
донорлық антеннамен қабылданып алынады. Антенна ғимаратының алдына
![]()
кронштейн арқылы орналаса алады және шатырдың трубасында, діңгегінде
орналаса алады. Ары қарай, дабыл БС арқылы ажырамалары бар радиожиілікті
коаксиальды кабелдер арқылы сыртқы донорлық антеннамен байланысып, ұялы
байланыс күшейткіші
-
репиторға қосылады. Ол ретранслятор мен
күшейткіштің қызметін атқарады. Репитерден кейін дабыл сол радиожиіліктік
коаксиальды кабель мен қуат бөлгіші арқылы сервистік ішкі антенналарға
келеді. Ол ұялы байланыс қажет жерде орналастырылады. Антенна дабылды
қызметкермен тұтынушылардың телефондарына алып келеді. Кері бағытта -
абоненттен БС қарай дабылдың жүруі тура сол бағытта, бірақ керісінше жүзеге
асады. Абонент дабылды ішкі антенналарға береді. Олар кабелдер арқылы оны
репитерге жеткізеді, ол дабылды күшейтеді. Ары қарай дабыл кабельдер
арқылы сыртқы антеннаға, ол БС - жібереді.
Репитердің жұмыс принципі - ұялы байланыс операторы дабылын
қабылдап - жіберу. Яғни, дабыл деңгейі тұрақсыз зонаға ретрансляциялау және
керісінше ұялы телефоннан БС қарай дабылды ретрансляциялау. Сонда,
репитер арқылы сіз өзіңізге қажетті жерде кішкентай керекті ұяшық жасайсыз.
Бұдан артық ештенке жоқ шығар. Сапалы байланыстан сіздің ұтысыңыз көп
болады: қызметкерлеріңіз эффективті түрде жұмыс істейді, ал
тұтынушыларыңыздың саны көбейеді.
Сонымен қатар, репитерді орналастыру ұялы телефонға келетін зиянды
электромагниттік өрістерді азайтуға ықпал бола алады. Біз білетіндей, егер
дабыл деңгейі жеткіліксіз болғанда, ұялы телефон СВЧ - қуатты кеңістікке
таратады. Ал ол өз кезегімен адам ағзасына зиянды әсер етеді. Сонда, репитер
орналастыру сапалы және сенімді болып қоймай, жақындарыңыздың және
қызметкерлеріңіздің денсаулығын сақтауға көмектеседі.
1. 2 GSM желісінің қондырғы құрамы және құрылымдық схемасы
1. 5 Сурет - GSM желісінің құрылымдық сұлбасы
GSM стандартындағы функционалды құрылымдар мен интерфейстер 1. 5
суретте көрсетілген. MSC (Mobile Switching Centre)
-
жылжымалы
... жалғасы- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.

Ақпарат
Қосымша
Email: info@stud.kz
