220 кВ Талдықорған-Сарыөзек әуе желісін қайта құру
1
2
3
4
Аңдатпа
Бұл дипломдық жобаның тақырыбы 220 кВ Талдықорған-Сарыөзек әуе
желісін қайта құру деп аталады. Қазақстан Республикасының
электроэнергетикалық бағдарламасымен тұтынушыларды электр қуатымен
қамтамасыз етудің сенімділігін көтеру, электр желілерінің өткізу қабілетін
көтеру және әуе электр желісін қайта құру мәселесі қарастырылған.
Экономикалық бөлімде берілген желіні қайта құрудың техника-
экономикалық тиімділігін бағалау жүргізілген.
Адам өмірінің қауіпсіздігі бөлімінде кернеуі 110 кВ электр
қондырғыларын жөндеу барысында қойылатын электр құрылғыларын орнату
ережелерінің (ЭОЕ) талаптары, қосалқы станцияда өртке қарсы қолданылатын
іс шаралар, және трансформатордың шу деңгейін анықтау және бағалау.
Аннотация
Темой данной дипломной работы является Реконструкция воздушной
линии 220кВ Талдыкорган
-
Сарыозек. Энергетическая программа
Республики Казахстан предусматривает повышение
надежности
электроснабжения потребителей, повышение электропроводимости и
восстановление воздушной линии электропередачи.
В экономическом разделе произведены технические экономические
обоснования реконструкции данной линии.
В разделе безопасности жизнедеятельности рассмотрено меры
пожарной безопасности на подстанциях, правила безопасности при
эксплуатации электрооборудования 110 кВ и расчет шума трансформатора.
Annotation
The theme of the diploma paper is "Reconstruction of 220 kW aerial circuit
of Taldykorgan-Saryozek". The energy program of the Republic of Kazakhstan
makes provisions of improving reliability of electric power supply to a consumer,
increasing electrical conduction and reconstruction of aerial circuit.
In the economical part, it was conducted technical economical basis of the
line reconstruction.
The part of safety represents fire safety measures in electric power
substations, safety norms and rules in the course of maintenance of 110 kW electric
appliances and transformer voice computation.
5
Мазмұны
6 Кіріспе
7
1 Қолданыста бар электр тораптарын есептеу
8
1.1 Өндірістік түйіндегі қуатты анықтау
10
1.2 Қуатты торап бөліктеріне тарату
11
1.3 Тораптың бөлік бойынша кедергісін есептеу
12
1.4 Максималды, минималды және апаттан кейнгі режимдегі электрлік
есептеу
12
1.5 Жүктеме түйініндегі кернеуді анықтау
15
2 Нұсқа бойынша капитал салымдарын анықтау
20
2.1 Торап бөліктерінідегі өткізгіш маркасын таңдау
20
3 Кернеуді реттеуіш құрылғы таңдау
25
4. 11010 Кв ЗНКИ ПОДСТАНЦИЯСЫ ҮШІН НЕГІЗГІ ЖАБДЫҚТЫ
ТАҢДАУ ЖӘНЕ ҚЫСҚА ТҰЙЫҚТАЛУ ТОҒЫН ЕСЕПТЕУ
28
4.1 Қысқа тұйықталу тоғын есептеу
28
4.2 ЗНКИ подстанциясында негізгі жабдықты таңдау
33
4.3 Қатты шиналарды таңдау
33
4.4 Майсқақ шиналарды таңдау
37
5 Экономикалық бөлім
44
5.1 Жалпы бөлім
44
5.2 Капитал салымдары
45
5.3 Жобаның жылдық пайдалану шығындар
46
5.4 Қауiп-қатердi бағалау және сақтандыру
46
5.5 Инвестициялық жоспар
46
6 Өмір тіршілігінің қауіпсіздігі
52
6.1 Кернеуі 110 кВ электр қондырғыларын жөндеу барысында
қойылатын электр құрылғыларын орнату ережелерінің (ЭОЕ) талаптары
52
6.2 Трансформаторды жобалауда шудың деңгейін бағалау және
есептеу
57
6.2.1 Трансформатордың шуын есептеу
58
6.3 Қосалқы станцияларындағы өртке қарсы қолданылатын шаралар
59
Қорытынды
68
Приложение А
69
Пайдаланылған әдебиеттер
57
Кіріспе
Бұл жобада АО KEGOC компаниясына қарайтын, Қапшағай СЭС-нан
Талдықорған қосалқы станциясына жалғасатын ӘЖ-н қайта құру болып
табылады. Қазақстан республиксының электроэнергетиклық программасы
тұтынушылардың электр қамтамасыздандыруының сенімділігін арттыру,
өткізу қабілеттілігін жоғарылату және электрлік желілердің сақиналы болу
үшін ЭЖ-ін қайта құруды ескереді. Электрлік желілер электрлік
қабылдағыштарды, тұтынушыларды және қоректендіру көздерін біріктіру
үшін пайдаланылады.
Бұл есеп жеткілікті күрделі болып табылады,
өйткені электр
қабылдағыштардың саны көп және олардын орналасу аймағы үлкен болып
табылады. Желі схемасы жетілікті иілгіш болуы қажет. Тұтынушылардың
жүктемелерінің өзгеруі кезінде пайда болатын таратылатын қуаттылығына
қарай әр түрлі режимдерге және де бөлек желі элементтерінің шын
мәндерінде апатты өшірулерге бейімделген болуы керек. Электрлік желілерді
қайта құру кезіндегі шығындарды азайтуға тырысу керек, яғни ең тиімді
экономикалық шешімді қамтамасыздандыру қажет.
Электрлік желілердің дамуының негізгі техникалық бағыттары
қарастырылатын ауданда келесілер алдын-ала ескеріледі:
- ауыл шаруашылық бағытындағы желілердің ары қарай дамуы тәуеліз.
Қоректендіру көзінен әр тұтынушыға резервті қамтасыздандыру
мүмкіндігін қарастырады.
-Бұл жағдай егер 220 кВ желі негізгі бір тізбекті магистральдар болса
ғана орындалады, әртүрлі түйінді станциялардан 220 кВ резервті
қоректендіру автоматты енгізу өзара резервтелу байланыс жолдарымен
қамсыздандырады.
-Қарастырылған ауданда жаңа елді мекен салынуына байланысты
жүктеменің көбеюі және желілерді қайта құру қажеттілігі туындап отыр.
Қапшағай СЭС-н және Талдықорған қосалқы станциясын қосатын 220 кВ
желілердің қайта құрылуы, осы пунктардың арасында сапасы жоғары жиілікті
қамсыздандырады.
1976 жылы Қапшағай СЭС-нан Талдықорған қосалқы станциясы
аралығындағы ұзындығы 189,4 км және 2 тармақтан тұратын №2033 әуе
желісі құрылған. Климаттық аудан бойынша II категорияға жатады. АС-
300\39 маркалы өткізгіш қолданылған.
7
1 Қолданыста бар электр тораптарын есептеу
1 кесте - Қарастыратын ӘЖ-ң жалпы мәліметі
Қайта құрылатын торап 220 кВ 3 қосалқы станциядан тұрады. Әр
қосалқы станция электр энергиясын 2 тәуелсіз қорек көзінен алатын немесе 2
желілік ЭБЖ болатындай бір бірімен сәйкес кернеу бойынша қосылады.
Максималды жүктеме кезінде аймақтағы пайдалану орташа уақыты.
Tmax = 2000 сағат
Электр энергиясын негізгі тұтынушылар:
а) металлургия өндірісі;
б) тамақ өнеркәсібінің кәсіпорындары;
в) электрлі теміржол көліктері;
г) комуналды-тұрмыстық тұтынушылар;
д) тағы басқалары.
Аймақтың геофизикалық сипаты:
- Алматы облысы Қазақстанның шығыс бөлігінде орналасқан;
- Аймақтың жер бедері таулы, биік жерлер (биіктігі 200-400 м);
- Шұғыл континентті климат, жазы ыстық, қатаң, созылмалы қыс.
Қаңтардағы орташа температура -19 С, тамызда 19-20 С. Жылдық жауын-
шашын мөлшері 290-300 мм.
Аймақтың климаттық параметрлері:
8 1) Желінің ұзындығы
189,4 км
2) Өткізгіш маркасы
АС-30039
3) Жайтартқыш маркасы
ТК-11
4) Тіректе шынжырлардың саны
Екі тіректе №1-5
5) Фазадағы өткізгіш саны
біреу
6) Аралықтың ұзындығы
а) максималды
б) орташа
в) минималды
500 м
380 м
260 м
7) Қосымша салмақтың
а) максималды
б) орташа
в) минималды
24,9 м
12,85 м
0,8 м
8) Климаттық шарттардың ауданы
а) жел бойынша
б) көк мұз бойынша
II
II
9) Ауаның температурасы
а) орташа жылдық
б) төмен
в) жоғарғы
-
-35
+35
10) ӘЖ-нен тармақтар
Саны
2
- мұз қату аймағы - II;
- 5 жылға 1 рет жер бетінің 10 м биіктік үшін көк мұздар қабырғаларың
нормативтік шамасы 5 мм құрап жатыр;
- Сәйкесінше 10 жылда 1 рет 10 мм;
- Желдің күші категориясы - III;
- Жер бетінен 15 м биіктік үшін шапшаң нормативтік жел күші:
5 жылда 1 рет
10 жылда 1 рет
15 жылда 1 рет
2
2
2
- Жер бетінен 15 м биіктік үшін жақындатылған жел күші:
5 жылда 1 рет
10 жылда 1 рет
15 жылда 1 рет
v =27 мс;
v =29 мс;
v =30 мс.

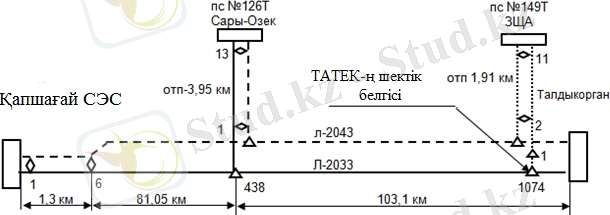

1 сурет - Электр беріліс схемасы

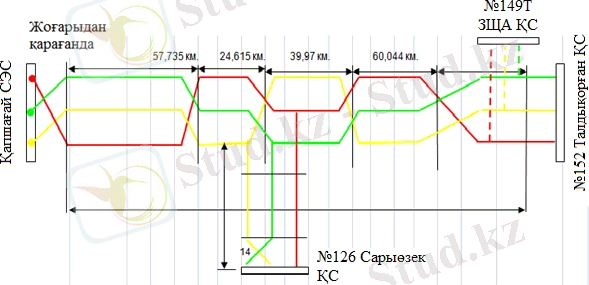

2 сурет - Фазировка схемасы
9
q =45 да Нм ;
q =50 да Нм ;
q =55 да Нм .
1.1 Өндірістік түйіндегі қуатты анықтау
Кернеуі 220 кВ Капшағай-Талдықорған торабын қайта құруға берілген
мандер cosφ және Tmax:
№126 Сарыөзек ҚС:
cosφ = 0,89, tgφ= 0,51, P=26МВт;
Q=P∙tgφ= 26∙0,51=13,26Mвap;
Tmax=3200 сағ.
№149 Защита ҚС:
cosφ = 0,95, tgφ= 0,33, P=13МВт;
Q=P∙tgφ= 13x0,33=4,3Mвap;
Tmax=3200 сағ.
№152 Талдықорған:
cosφ = 0,87, tgφ= 0,57, P=30,6МВт;
Q=P∙tgφ= 30,6x0,57=17,44Mвap;
Tmax=3200 сағ.
Капшағай СЭС:
cosφ = 0,85, tgφ= 0,62, P=69,6МВт;
Q=Px tgφ= 69,9x0,62=43,34Mвap;
Tmax=4200 сағ.
1.1 кесте - Қосалқы станцияның берілгендері
10 Аты
cosφ
tg φ
P, МВт
Q, MВap
S,
МВ A
T max,
сағ
Қапшағай СЭС
0,85
0,62
69,6
43,34
82
4200
№126 Сарыөзек ҚС
0,85
0,62
26
16,12
42
3600
№149 Защита ҚС
0,81
0,75
13
9,78
13,7
3200
№152 Талдықорған ҚС
0,87
0,57
30,6
17,44
26
4500
1.2 Қуатты торап бөліктеріне тарату
Қуат ағынын тарату есебі 1.1 суреттегі схемада көрсетілген. Толық қуат
S анықталады:
S P2 Q2 МВ∙А
мұндағы P - активная мощность, МВт;
Q -реактивная мощность, МВар.
S A 1 69,6 j43,34 69,62 43,342 =82 МВ∙А,
(1.1)
S
43,6 j29,22 43,62 29,222 61,77 МВА,
S2 3 30,6 j24,92 =
30,6 2 24,92 2 =39,46 МВ∙А.

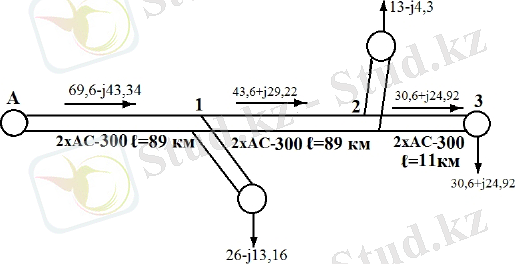

1.1 сурет - Қапшағай - Талдықорған электр торабы
S А 1 S1 S 2 S3 82 МВА,
S1 2 S2 S3 61,77 МВА,
S2 3 S3 39,46 МВА.
Қуат балансын есептеу
Q1 Q2 Q3 16,12 9,78 24,92 43,34 MВap.
11
1 2
1.3 Тораптың бөлік бойынша кедергісін есептеу
Тораптың бөлік бойынша кедергісін есептеу анықталады:
z (r0 jx0 )l, Ом
(1.2)
мұндағы l - бөлік ұзындығы, км;
r0 - Погонное активті кедергі, Омкм;
x0 - погонное индуктивті кедергі, Омкм.
AACSRZ 251 маркалы өткізгіш үшін D cp = 5м анықтаймыз
r0 0,1473 Омкм; x0 0,4 Омкм; b0 2,85 10 6 См км;
z0 1 (0,1473 j0,4) 89 2 6,55 j17,8 Ом,
z1 2 (0,1473 j0,4) 89 2 6,55 j17,8 Ом,
z2 3 (0,1473 j0,4) 11 2 0,81 j2,2 Ом.
1.4 Максималды, минималды және апаттан кейнгі режимдегі
электрлік есептеу
1.4.1 Максималды режимде торап бөліктеріндегі токты анықтау
Максималды режимді есептеу кезінде ток көзінің кернеуі U=1,1
U =231 кB.
Бір тораптағы желінің тоғы 0-1
I 0 1 =
S 0 1
3 U ном n
, А
(1.3)
мұндағы S 0 1 - бөлктегі ток күші 0-1, МВА;
n - бөліктегі торап саны 0-1, (n=2).
I0 1
82 103
3 231 2
103 A.
Желінің өткізгіштігі
B n b0 l., См.
мұндағы ℓ - желінің ұзындығы, км;
n- желі саны;
12
(1.4)
bo- желінің меншікті реактивті өткізгіштігі , Смкм.
В0 1 2 2,85 10 6 89 2 253,65 10 6 См.

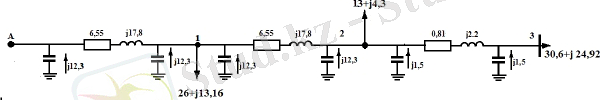

Электр желісінің торабындағы орынбасу сұлбасы П-типті.
Зарядтық қуат мәнін анықтаймыз
Q 0 1 =
U 2 B0 1
2
, МВар
(1.5)
Q0 1
2202 2х253,65 10 6
2
12,3 MВap.
Басқа тораптардағы желіліердегі учаскілерге есеп жүргізу. Тораптарға
жүргізген есептеулерді 1.2 кетеге енгіземіз.
1.2 кесте - Максималды режимдегі торптағы берілген есептеулер
1.4.2 Минималды режимде торап бөлігіндегі токты анықтау
Минималды режимдегі ток көзінің кернеуі U=1,05 Uном= 231кВ.
Минималды режимдегі жүктеме 0,75 Smax.
Бір желідегі ток 0-1 (1.3).
I 0 1
0,75 S 0 1
3 U ном n
=
0,75 82 103
3 231 2
77,3 A,
Зарядтық қуатты анықтаймыз (1.5)
Q 0 1 =
2312 2х253,65
2
=13,5 МВар.
13 Бөлік
0-1
1-2
2-3
S, MBxA
82
65
26
n-желі саны
2
2
2
I, A
103
81,7
32,7
Өткізгіш маркасы
AACSRZ 251
AACSRZ 251
AACSRZ 251
Iдоп, A
700
700
700
R+jxОм
6,55+j17,8
6,55+j17,8
0,81+j2.2
6
Во∙10 Смкм
-6
2,85∙10
-6
2,85∙10
-6
2,85∙10
ℓ,км
89
89
11
rо+jxо,Омкм
0,1473+j0,4
0,1473+j0,4
0,1473+j0,4
Q e , Mвap
12,3
12,3
1,5
6
В∙10 См
2∙253,65
2∙253,65
2∙31,35
Желінің басқа бөліктеріне есептеулер жүргіземіз. Алынған есептеулерді
1.3 кестеге қоямыз.
1.3 кесте - Минималды режимдегі есептеулер
1.4.3 Апаттан кейнгі режимдегі жүктеме тоғын анықтаймыз
Апаттан кейінгі режимде қолданылатын кернеу U=1,1 U =242кB.
Тораптағы бір желінің тоғы 0-1 (1.3)
I 0 1
S 0 1
3Un
=
82 103
3 242
195,86 А,
Заряд қуатын анықтаймыз (1.5)
Q 0 1 =
242 2 2х253,65
2
=14,85 МВар.
Тораптағы басқа бөліктерді анықтау. Есептерді 1.4 кестеге қоямыз.
1.4 кесте Апаттан кейнгі режимдегі есептеулер
14 Бөлк
0-1
1-2
2-3
S, MBxA
82
65
26
n-желі саны
2
2
2
I, A
103
81,7
32,7
Өткізгіш маркасы
AACSRZ 251
AACSRZ 251
AACSRZ 251
Iдоп A
700
700
700
R+jxОм
6,55+j17,8
6,55+j17,8
0,81+j2.2
6
в 0 x10 Смкм
2,85
2,85
2,85
ℓ-км
89
89
11
r 0 +jx 0 , Омкм
0,1473+j0,4
0,1473+j0,4
0,1473+j0,4
Q e , Mвap
2х13,5
2х13,5
2х0,8
6
Bx10 См
2х253,65
2х253,65
2х31,35
Бөлік
0-1
1-2
2-3
S, MBxA
82
65
26
n- желі саны
2
2
2
I, A
185,86
155,26
62,1
Өткізгіш маркасы
AACSRZ 251
AACSRZ 251
AACSRZ 251
Iдоп, A
700
700
700
R+jx Ом
6,55+j17,8
6,55+j17,8
0,81+j2.2
6
в 0 x10 См км
2,85
2,85
2,85
ℓ-км
89
89
11
r 0 +jx 0 ,Омкм
0,1473+j0,4
0,1473+j0,4
0,1473+j0,4
Q e , Mlap
14,85
14,85
1,84
6
Bx10 См
2х253,65
2х253,65
2х31,35

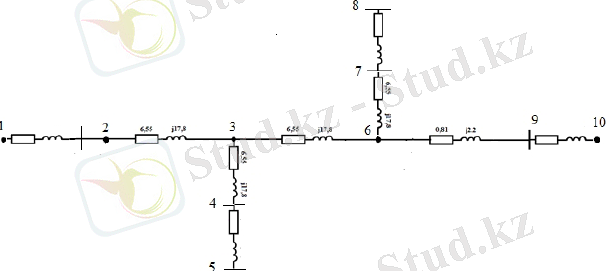

1.2 сурет - Электр торабының орынбасу сұлбасы
1.5 Жүктеме түйініндегі кернеуді анықтау
1.5.1 Максималды жүктеме режиміндегі кернеуді есептеу
Ток көзіндегі кернеу U=1,1 U = 231 кB.
U1 U 0
P0 1R0 1 Q0 1 Qe x0 1
U 0
, кB
(1.6)
U1 231
69,6 6,55 42,34 12,3 17,8
231
226,7 кB.
U 2 U1
P1 2 R1 2 Q1 2 Q x1 2
U1
(1.7)
S1 2 43,6 j29,22 43,62 29,222 61,77
,
U 2 226,7
43,6 6,55 29,22 12,3 17,8
226,7
224 кB,
U3 U 2
P2 3 R2 3 Q2 3 Q x2 3
U 2
(1.8)
U 3 224
30,6 0,81 24,92 1,5 2,2
224
223,65 кB.
Шыққан мәндерді 1.5 кестеге қоямыз
1.5 кесте - Максималды жүктеме режимінде қосалқы станциядағы
кернеу деңгейі
15
Түйіндер
1
2
3
U, кB
226,7
224
223,65
∆U, кB
-6,7
-4,0
-3,65
∆U, %
-3,05
-1,8
-1,66
Кернеулердегі ауытқу номиналды тең: ∆U i U H U i немесе пайызда
∆U=
U i
U H
100 %.
1.5.3 Апатты жүктеме режимінде кернеуді анықтаймыз
Қос желінің біреуі үзілген кезде ең ауыр апат болып табылады 0-1.
U 1 U 0
P0 1 2 R0 1 2 Q0 1 Qe x 0 1
U 0
(1.9)
U 1 231
69,6 2 6,55 2 42,34 12,3 17,8
231
222,4 кВ,
U 2 U 1
P1 2 2 R1 2 2 Q1 4 Qe x1 2
U 1
(1.10)
U 2 222,4
30,6 2 6,55 2 24,92 12,3 17,8
222,4
218,6 кВ,
U 3 U 2
P2 3 2 R2 3 2 Q4 5 Qe x 2 3
U 2
(1.11)
U 3 218,6
30,6 2 0,81 2 24,92 1,5 2,2
218,6
217,9 кВ.
1.6 кестеге шыққан мәндерді қоямыз
1.6 кесте - Апатты жүктеме режимінде қосалқы станцияның кернеу
деңгейі
Кернеулердегі ауытқу номиналды тең: ∆U i U H U i немесе пайызда
∆U=
U i
U H
100 %.
Осы есептеулерден қортындылай келгенде:
- максималды, минималды және апаттан кейінгі режимдерде берілген
тораптағы барлық өзектегі кернеудің төмендеуі ГОСТ-қа сәйкес келеді;
16 Түйіндер
1
2
3
U, кB
222,4
218,6
217,9
∆U, кB
-2,4
1,4
2,1
∆U, %
-1,1
0,63
0,95
- максималды, минималды және апаттан кейнгі режимдерде тораптағы
бөліктердегі тоқтың мәні созылмалы рұқсат етілген тоқтың мәнінен аз.
Осы есептеулер қосымша жаңа қуат қосылуынсыз жасалған. Берілген
аймақта жоспарда жаңа ауыл пайда болуына және қуаттың өсуіне
байланысты.
220 кВ Қапшағай - Талдықорған энергосистемасының қуаты 2010
жылға дейін жүктеменің өсуіне есептелген, ал қазіргі уақытта және келесі
жылдары жаңа қуат көздерін енгізу қарастырылуда. Қапшағай СЭС-нан
қоректенетін 220 кВ екі тізбекті желісін қайта құру қарастырылған.
Электр тораптарының дамуының 5 түрі қарастырылады.
Қапшағай қаласының болашақтағы салынатын жаңа өндіріс
объектілерін, электр желісінің нұсқаларын қарағанда ескеру керек.
Тораптың конфигурациясын таңдау.
220 кВ Қапшағай - Талдықорған электр желісінің болашақтағы даму
схемасы.
1.6 Есептеген режимдерді RASTR программасы арқылы тексеру
1.3 сурет - Орынбасу сұлбасы
Нормалды режим
1.3 сурет - Аймақ пен шығын Q
17
1.4 сурет - Аймақ пен шығын

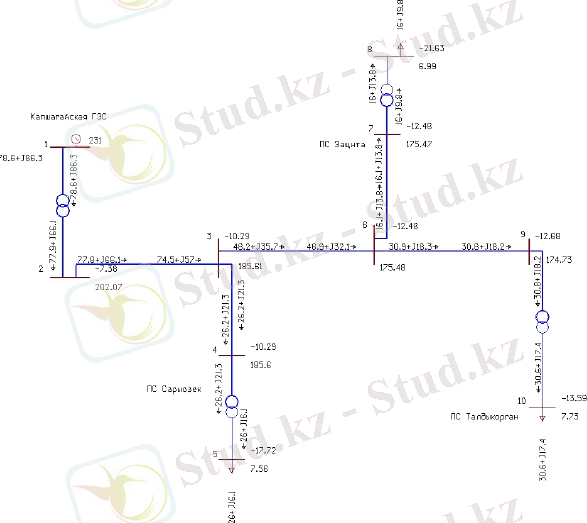

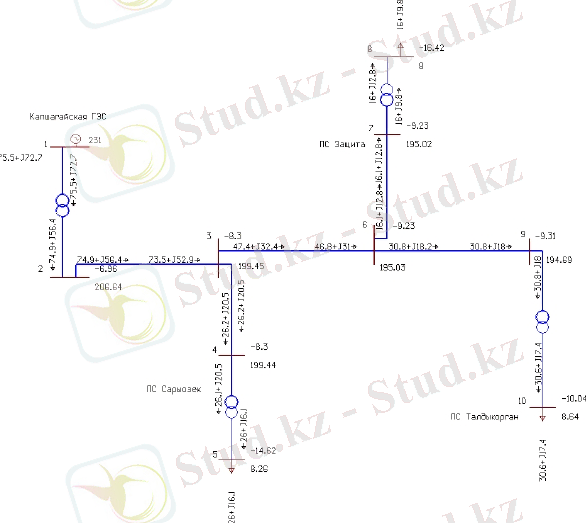

1.5 сурет - Шыққан сұлбасы
Аппатты режим
1.6 сурет - Аймақ пен шығын Q
18
1.7 сурет - Аймақ пен шығын
1.7 сурет - Шыққан сұлбасы
Жалғасы Қосымша А - да.
19
2 Нұсқа бойынша капитал салымдарын анықтау
2.1 Торап бөліктерінідегі өткізгіш маркасын таңдау
Экономикалық сәйкес желілер қималарын таңдау, ток тығыздығының
нормативті мәнінің көмегімен жүргізіледі. Максимум қуат көзін қолдану
уақытына (Т max ) байланысты, токкүшінің экономикалық тығаздығы келесі
формуламен есептеледі [4].
I i
S max i
3U H
(2.1)
мұндағы S max i - бөліктегі қуаттың асқын тоғы, МВА;
Uном - есептелген аумақтағы номиналды кернеу, кВ.
220 кВ әуе электр желілері үшін стандартты желілер қимасын
таңдаймыз[4].
1 - Нұсқа
Берілген АС 30039 маркалы өткізгішті АС 24024 маркалы өткізгішке
ауыстырамыз.
Нормалды жұмыс режимі кезінде 1-3 желідегі ажыратқыштар
өшірілген.
I1 3
S1 3
3 U H 2
82 103
3 220 2
108 А.
Максималды жүктемені қолдану уақыты Тмак=4100 сағ. тең, ол уақыт
үшін токтың экономикалық тығыздығын [4] jэ 1,0 А мм2 тең деп аламыз.
Cонда өткізгіштің қимасы
F1 3
108
1,0
108мм 2 .
АС
24024
өтеізгіш маркасын таңдаймыз.
Қалған бөліктердегі
өткізгіштің маркасын таңдаймыз. Шыққан нәтижелерді 2.1 кестеге қоямыз.
1-2, 2-3 торап бөлігіндегі қималарды перспективті дамуды есепке алып
қабылдаймыз [4].
20
2.1 кесте - Тораптағы бөліктердегі өткізгіш маркасын таңдаймыз
Қосындысы ∑4271,4 мың.тг.
Таңдалған өткізгіштердің маркасын қыздыру бойынша рұқсат етілген
ток жүктемесімен тексереміз I max I g .g .
мұндағы I max - желі бойынша болуы мүмкін максималды ток мәні, А.
Желі бойынша болатын максималды ток мәні
2.2 кесте - Жіберілетін ток мәні
Есепте көргендей, апатты режимдегі токтар I g .g тоғынан аспайды
(таблица 3.1), тиісінгше , таңдалған өткізгіш маркалары қойылған шарттарды
қанағаттандырады I max I лоп .
Қапшағай - Талдықорған желісінің бір тірегін ауыстыру 120,3 мың.тг.,
420 тірек қойылған ұзындығы 189,4 км.
Сонда тіректі жарақтандыру үшін кететін капитал шығындар
Ктір =120,3∙420=50526 мың. тг.
2 - Нұсқа
Берілген 220 кВ АС 30039 маркалы өткізгішті жоғары өткізгіштік
AACSRZ 251 маркалы өткізгішке ауыстырамыз.
Есептеулерді бірінші нұсқадай етіп шығарамыз. Шыққан есептеулерді
2.3 кестеге қоямыз.
Экономикалық сәйкес желілер қималарын таңдау, ток тығыздығының
нормативті мәнінің көмегімен жүргізіледі. Максимум қуат көзін қолдану
уақытына (Т max ) байланысты, токкүшінің экономикалық тығаздығы келесі
формуламен есептеледі.
2.3 кесте - Торап бөліктеріне өткізгіш марасын таңдаймыз
21 Параметр
Участки
S m ,
MB∙A.
I,A
F
2
эк, мм
2
Fстан, мм
I доп, A
Бағасы,
мың.тг.
Қосындысы,
мың.тг.
0-1
82
108
108
240
610
11,3∙2∙89
2011,4
1-2
65
85,6
85,6
240
610
11,3∙2∙89
2011,4
2-3
26
34
34
240
610
11,3∙2∙11
248,6
Тексерілетін бөлік
0-1
1-2
2-3
Апаттық бөлік
0-1
1-2
2-3
I доп, A
451,8
451,8
451,8
Қосындысы ∑11831,4 мың.тг.
Таңдалынған өткізгіш маркасын өткізілген жүктеме тоғы арқылы және
қызуына байланысты тексереміз I max I g .g .
2.4 кесте - Желідегі максималды созылмалы ток
Есептерге қарап, апатты режимдегі ток Iқос аспайды (таблица 3.3),
следовательно, выбранные марки удовлетворяют требованию I max I доп.
AACSRZ 251 маркалы жоғары өткізгіштік өткізгішті ЭБЖ қондыру
барысында аралық ұзындығын 8-10% өсіруге болады, онда желідегі тірек
саны 382 болады.
Сонда тіректерге кететін капиталды шығын келесідей болады
Ктір =120,3∙382=45954,6 мың. тг.
Электр желісін қайта құруда капиталды шығындарды анықтамыз;
оларға тірек пен өткізгішті ауыстыру, қосалақы станциядағы әр элементтің
бағасын анықтау үшін капиталды салымдарды табамыз [8].
Бірінші нұсқа бойынша шығынды анықтаймыз
ЗI = Ен∙К+Иг=0,12∙54797,4 +25300,66 =31876,35 мың.тг.
мұндағы Ен - тиімділік коэффициенті (Ен=0,12) о.е.;
К - желіні қайта құруға кеткен капитал шығындар , мың. тг.;
Иг - жылдық экплутациялық ұсталымдар, мың.тг.
Желіні қайта құру кезіндегі капиталды шығындар
Кл= Кпр + Копр =4271,4 +50526 =54797,4 мың. тг.
22 Параметр
Бөліктер
S m ,
MB∙A.
I,A
F
2
эк, мм
2
Fстан, мм
I g .g , A
Бағасы,
мың. тг.
Қосындысы,
мың.тг.
0-1
86
225,9
225,9
240
610
31,3∙2∙89
5571,4
1-2
32
84
76
70
265
31,3∙2∙89
5571,4
2-3
56
147
147
240
610
31,3∙2∙11
688,6
Тексерілетін бөлік
0-1
1-2
2-3
Апатты бөлік
0-1
1-2
2-3
Iқос , А
700
700
700
мұндағы Кпр- өткізгішті жөндеуге және қайта сатып алуға кеткен
шығындар, мың.тг.;
Ктір - тіректі құру және сатып алуға кеткен шығындар ,
мың.тг.
Жылдық эксплутациялық шығындар
Иж =
р л
100
∙К+∆Иэ =
28
100
∙54797,4 +9957,5 =25300,66 мың.тг.
мұндағы рл - ЭБЖ кеткен жылдық ұстанымдар мен амортизациялық
қызмет көрсетуі (рл=28% аламыз);
∆Иэ - электр энергетиканың шығынындағы ұстанымдар ,
мың.тг.
Электр энергетиканың шығынындағы ұстанымдарды анықтаймыз
∆Иэ =β∙∆W = 19,6∙508035=9957,5 мың.тг.
мұндағы β-меншікті бағасы 1 кВт∙сағ (β=19,6 тенге∙сағ)
∆W- ЭБЖ энергия шығыны, кВт∙сағ.
∆W=∆Р∙τ=I2∙R∙τ= (1082∙10,62+85,62∙10,62+342∙1,32)∙2 500∙10-3=
= 508035кВт∙сағ
Жасалған техника экономикалық салыстыру схемаларынан ең аз
шығынға алып келетін 1,4 нұсқа, осыны ары қарай есептейміз.
Екінші нұсқа бойынша шығындарды анықтаймыз
ЗII = Ен∙К+Иг=0,12∙57789+18619,6 =22554,28 мың.тг.
Тораптарды қайта құруға кеткен капиталды шығындар
Кл= Кпр + Копр =11831,4 +45954,6 =57789 мың.тг.
Жылдық эксплутациялық ұстанымдар
Иг =
р л
100
∙К+∆Иэ =
28
100
∙57789+2438,65=18619,6 мың.тг.
мұндағы рл - ЭБЖ кеткен жылдық ұстанымдар мен амортизациялық
қызмет көрсетуі (рл=28% аламыз);
23
∆Иэ - электр энергетиканың шығынындағы ұстанымдар,
мың.тг.
Электр энергиясының шығынына кеткен ұсталымдарды анықтаймыз
∆Иэ =β∙∆W = 19,6∙12421=2438,65 мың. тг.
мұндағы β- меншікті бағасы 1 кВт∙сағ (β=19,6 тенге∙сағ қабылдаймыз);
∆W- ЭБЖ энергия шығыны, кВт∙сағ.
∆W=∆Р∙τ=I2 ∙R∙τ=(1082∙6.55+85,62∙6,55+342∙0,81 )∙2500∙10-3=
=12421 кВт∙сағ.
Торап сұлбаларының әр нүсқасына жүргізілген техника экономикалық
салыстыруларының нақты көрсеткіштері бойынша ең аз шығын 2 нұсқада,
яғни бірінші нұсқадан 19,8 % арзанырақ.
24
3 Кернеуді реттеуіш құрылғы таңдау
Кернеуді реттеудің басты амалы ретінде РПН трансформаторын
қарастырамыз.
РПН 9∙1,78%-мен жабдықталнған ТДН-16000-11511 трансформаторы
құралған 4-шағын қосалқы станциясын қарастырамыз.
Трансформация коеффициенті KT 0 115 11 10,45 РПН нөлдік тармаққа
сәйкес келеді.
Теріс мәнді бірінші тармаққа KT 1 0,9828 KT 0 10,268.трансформация
коэффициенті сәйкес келеді. Бұл РПН тармақтарына төменгі орам кернеуі
сәйкес келеді, жоғарғы орамды кернеуіне алып келеді 10,638 11=116,996кВ,
10,268 11=112,91.
Қосалқы трансформаторлы станцияның номиналды трансформация
коэффициенті 4,5= KT 0 115 11, 2,8,3 қосалқы станция - KT 0 115 10,5 .
Осылар бойынша 3.1 кестені құруға болады.
ТК тарапында қалаулы кернеу И 2ж 10,5кВ тең, максималды және
апатты жүктеме режимінде И 2ж 10, кВ , минималды жүктеме режимінде
номиналды трансформатор кернеуі
И 2н 11кВ берілген кернеу максималды жүктеме, апатты, минималды
жүктемеде қосалқы станция 4:
Тармақтарды реттейтін керекті кернеуді анықтаймыз
И отв4 мах
И 2ж
221,74 11
10,5
232,3кВ
И отв4ab
220,36 11
10,5
230,8кВ
И отв4 min
220,87 11
10,5
231,4кВ
Берілген жақын тармақтардың санын таңдаймыз
И отв4 мах 232,3кВ кернеумен И 231кВ; n 3; K тд 11,
И отв4ав 230,8кВ кернеумен И 231кВ; n 0; К тд 10,45 ,
25И 4 221,74кВ максималды жүктеме режимі;
И 4 220,36кВ апатты жүктеме режимі;
И 4 220,87кВ минималды жүктеме режимі.
И 4
И отв. min 231,4кВ кернеумен
И 241кВ; n 3; K тд 11.
Нақты коэффициент бойынша кернеудің басқа қосалқы станцияларға
қатысты толық деңгейін анықтаймыз.
3.2
кестеде,
қосалқы станциялардың РПН трансформаторларды
пайдаланушыларды барлық деңгейдегі жоғарғы сапалы кернеумен
қамтамасыз ете алатынын байқауға болады.
26
3.1 кесте - Тармақтарды реттеу кестесі
3.2 кесте - Трансформатор мен РПН трансформация коэффициенті жағындағы кернеудің толық деңгейі
27
4
5
2
8
3
3
Максималды
жүктеме режимі
И , кВ
221,74
221,18
232,56
229,82
232,34
234,05
Максималды
жүктеме режимі
Иотв , кВ
231,32
225,71
232,56
229,82
232,34
234,05
Максималды
жүктеме режимі
К т , п
11,n=+3
11,n=+3
11,14,n=+1
10,95,n=0
11,14,n=+1
11,14,n=+1
Максималды
жүктеме режимі
И 2.д , кВ
10,53
10,48
10,46
10,49
1044
10,5
Апаттан кейнгі
режим
И , кВ
220,36
218,28
219,05
218,8
221,46
225,05
Апаттан кейнгі
режим
Иотв , кВ
221,71
218,6
219,05
218,8
221,46
225,05
Апаттан кейнгі
режим
К т , п
10,45,n=0
10,45,n=0
10,76,n=-1
10,37,n=-3
10,95,n=0
11,14,n=+1
Апаттан кейнгі
режим
И 2.д , кВ
10,57
10,47
10,41
10,49
10,54
10,5
Минималды жүктеме
режимі
И , кВ
110,87
110,47
222,69
220,11
215,3
219,7
Минималды жүктеме
режимі
Иотв , кВ
121
121,52
222,69
220,11
215,3
219,7
Минималды жүктеме
режимі
К т , п
11,0,n=+3
11,0,n=+3
10,56,n=-2
10,56,n=-2
10,56,n=-2
10,76,n=-1
Минималды жүктеме
режимі
И 2.д , кВ
10,07
10,04
10,57
10,42
10,53
10,43
+4
+3
+2
+1
0
-1
-2
-3
-4
-5
-6
kт =231 11
kт
11,19
11,00
10,82
10,64
10,45
10,26
10,08
9,89
9,705
9,52
9,33
kт =231 11
Uотв
239,09
131,0
229,0
226,99
231
222,91
220,86
218,8
216,76
214,72
212,67
kт =23110,5
kт
11,72
11,53
11,34
11,14
10,95
10,76
10,56
10,37
10,17
9,98
9,78
kт =23110,5
Uотв
239,06
231,06
229,1
227,06
231
228,98
220,9
218,86
216,81
214,76
212,72
kт =24111
kт
11,78
11,58
11,39
11,19
11,0
10,81
10,6
10,41
10,22
10,02
9,83
kт =24111
Uотв
249,6
237,5
235,3
233,09
241
228,91
226,69
224,53
222,38
220,23
218,07
4. Желі мен қосалқы станциясы үшін қысқа тұйықталу тоғын
есептеу және негізгі жабдықтарды таңдау.
4.1 Қысқа тұйықталу тоғын есептеу
Қысқа тұйықталу тоғының есебі желі қарастырған нысанаға арналған
коммутациялы аппараттың талаптарын анықтау үшін орындалады, қысқа
тұйықталу тоғына сәйкес қондырылған аппаратураны тексереді және қысқа
тұйықталу тоғының шектелуі бойынша қажетті кешендерді таңдау, қысқа
тұйықталы тоғының көрсеткіш деңгейлерінің шамаларын анықтау.
Есеп кернеудің анық көрсетілген бір сатысына келтіріледі, олар
жүктеменің кедергісін қысқарту үшін бірлікте біріккен, және кедергінің
белсенді құрамдарын ауыстыру ескерілмейді.

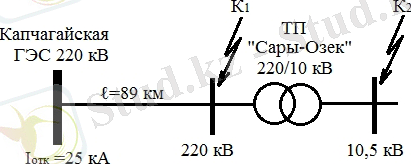

4.1 сурет - Қысқа тұйықталу тоғының есебіне арналған схема
Қысқа тұйықталу есебі үшін ауыстыру схемасы құрастырылып оның
параметрлері анықталады.

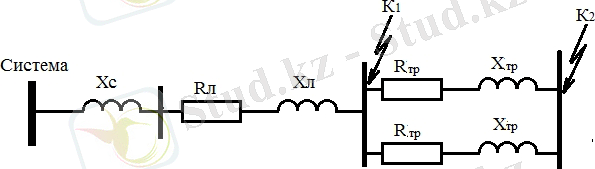

Сурет 4.2 - қысқа тұйықталу тоғын есептеуге
арналған ауыстыру схемасы
Берілген ауыстыру схемасы үшін индуктивті кедергінің келесі мәндері
бар
Жүйелері: U А 1 U б 221кВ,
28
X С
U б
3 I ном.отк.U ср
(4.1)
Iном. ауытқ.=25
ажыратылуы .
кА
ВВ-220Б
ажыратқыштың
номиналды
тоқтың
Желілер:
Х С
2212
3 25 221
5,1 Ом.
Х л Х 0 0,4 89 35,6 Ом.
К-1 нүктесіне дейін нәтижелендірілетін кедергілер анықталады
X рез Х С Х Л , Ом
X рез.1 3,32 4,44 35,6 Ом.

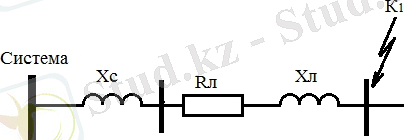

4.3 сурет - Ауыстыру схемасының түрленуі (аралықты)
ЭҚҚ жүйесінің есептелуі
(4.2)
Е
220
3
127 кВ.
Е
U но м
3
, кВ
(4.3)
К-2 нүктесіне дейін ауыстыру схемасын түрлендіреміз
X рез Х рез Х ТР , Ом,
X рез.2 35,6 69,5 105,1Ом,
29
X тр 139 Ом,
Подстанцияда 2 трансформатордан орнатылған, онда
Хтр.∑ =
139
2
69,5 Ом.
4.4 сурет - Ауыстыру схемасының түрленуі (аралықты)

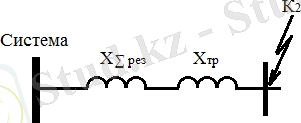

4.5 сурет - Ауыстыру схемасының түрленуі (соңғы)
К-1 нүктесінде қысқа тұйықталу тоғы анықталады
IКЗ-К-1=
127
35,6
IКЗ-К-1=
=3,57 кА
Е
Х р ез.1
, кА
(4.4)
К-1 нүктесінде қысқа тұйықталу кезінде, қысқа тұйықталу тоғы
10,5 кВ кернеуіне әкеледі
IКЗ-К-2=
127 220
105,1 11
IКЗ-К-2=
24,2 кА.
Е
Х рех.2
U В
U H
(4.5)
30
К-2
нүктесінде
қысқа
тұйықталу тоғы
U д
U H
трансформатордың,
трансформация коэффициентін ескере отырып анықталады.
К-1 және К-2 нүктелері үшін қысқа тұйықталудың соққы тоқтары
анықталады
i у 2 I кт k у
(4.6)
мұндағы Iқт - қысқа тұйықталу тоғы қысқа тұйықталу нүктесінде;
kс - үшфазалық қысқа тұйықталу тоқ соққысының
коэффициенті (К1 нүктесі үшін қабылдаймыз);
kу=1,7; К2 нүктесі үшін kу=1,81.
онда К1 нүктесіндегі үшфазалық қысқа тұйықталу тоқ соққысы:
iу(3)= 2 I КЗ k у 2 ∙1,7∙3,57=8,56 кА.
К2 нүктесіндегі үш фазалық қысқа тұйықталу тоғының соққысы тең:
iу(3)= 2 I КЗ k у 2 ∙1,81∙ 24,2=61,76 кА.
К- және К-2 нүктелеріне арналған квадраттық тоқтың импульс мәндерін
есептеу, жабдықтың және подстанциядағы тоқ жүргізгіш бөлшектерінің
термикалық беріктілік бағасын анықтауға арналған.
2
(7.6)
мұндағы Iқт - қысқа тұйықталу тоғы;
tажыр - қысқа тұйықталудың уақыты болғанда ажыратылуы.
ПУЭ-ге сәйкес, ажырату уақыты (ҚТ тоғының іске қосылу
уақыты) істе тұрған негізігі берілген тізбектің tр.з. релелік
қорғаныс уақыты АПВ іске қосылуын ескере отырып және
ажыратқыштың tажыр. толық уақытта өшірілуі белгіленеді;
Та - уақыт тұрақтылығының мәні 0,03 с.
Қысқа тұйықталудың ажырату уақытын анықтаймыз
tоткл. t р.з. tотк.в. 0,1 0,08 0,18 c.
мұндағы tажыр. - Ажыратқыш үшін ВМТ-220Б аламыз.
31ВК I КЗ tооткл Т а
Трансформатордың ВН және НН шиналарындағы квадраттік тоқтың
импульсін анықтаймыз.
Х С
2312
3 25 231
6,36 Ом.
К1 нүктесіндегі тоқ жүргізгіш бөлшегінде жабдықтың термикалық
беріктігін анықтаймыз
Вк = I КЗ2 К 1 (t откл Т а ) =3,572∙(0,18+0,03)=2,67кА2 с.
К2 нүктесіндегі тоқ жүргізгіш бөлшегінде жабдықтың термикалық
беріктігін анықтаймыз
Вк = I КЗ2 (t откл Т а ) 24,22∙(0,18+0,03) = 123кА2 с.
Жабдықты таңдау үшін t0 уақытына арналған ҚТ тоғының периодттік
тоқты құрайтын мәнді білуіміз қажет.
Математикалық мәнінің шарты кезінде оның периодттік құрамы
iai 2 I КЗ е
t
Ta
(4.7)
мұндағы I лз - қысқа тұйықталу тоғы;
t - қысқа тұйықталу тоғын анықтауға арналған, есептік
уақыты;
Ta - ҚТ тізбегінің тұрақты уақыты.
ВМТ-110 Б ажыратқышы үшін есептік уақытын t анықтаймыз .
t tCB 0,01 0,05 0,01 0,06 с.
мұндағы tсв - ажыратқыштың өзіндік ажырату уақыты,с.
К1 нүктесіне арналған апериодттық құрамды анықтаймыз
ia= iI
(3)
КЗК 1
2 е
t
Ta
3,57 1,41 е
0,06
0,03
3,57 1,41 0,12 =175,6 А.
К2 нүктесіне арналған апериодттық құрамды анықтаймыз
ia = I
(3)
КЗ.К 2
2 е
t
Ta
24,2 1,41 е
0,06
0,03
=24,2∙1,41∙0,12=4,1 кА.
32
e
t
Ta
- бойынша анықталады.
Сары-өзек подстанциясындағы ҚТ тоқ есеп нәтижелерін 4.1 кестеге
еңгіземіз.
4.1 кесте - Қысқа тұйықталу тоқ есептерінің нәтижелері
4.2 Қосалқы станцияға негізгі жабдықты таңдау
Электроқондырғылардың өткізгіштері мен аппараттары,соның ішінде
подстанцияның тарату құрылғылары,барлық электроқондырғылардың
функционерлеу режиміне немесе олардың бөлек бөлшектеріне-қалыпты
жөндеу,апаттық және апаттан кейінгі режимдеріне сәйкес болып,оларды
қанағаттандыру қажет.Қалыпты режимде барлық электрожабдықтың
элементтері немесе оның қарастырылған бөлшектері, іс-әрекетте тұрып
оларды олар үшін жобаланған жүктемелері мен сапалы көрсеткіштеріне
сәйкес функционерлейді.Аппаратты таңдау үшін, қалыпты режимнің бірнеше
тоғы қабылданады. Жөндеуде тұрған және апаттан кейінгі режимдерде,
жөнделетін немесе істен шыққан жабдықтардың бөлек элементтердің
жүктемесінің жоғарлау мүмкіндігі болу мүмкін.Соңғы режимдерден ең
ауырын таңдаймыз, қарастырылған электроқондырғылардың элементтерінде
көп тоқ өтеді,әдеттегідей қ.т режимі.
4.3 Қатты шиналарды таңдау
Жабық РУ 6-10 кВ шиндеу қатты алюмиенді шиналарда орындалады.
ПУЭ-ге сәйкес электроқондырғылардың шиналарын жинау және РУ ашық
және жабық барлық кернеудің шегінде тоқтың экономикалық тығыздығы
тексерілмейді.
Жалғастыру режимнің есеп түрлерін анықтаймыз
I норм I ном.т.
Sном.т.
3 U ном
(4.8)
мұндағы Sномт - трансформатордың номиналды қуаты.
33 ҚТ нүктесі
Iкз, кА
iу, кА
2
Iк, кА с
iа , А
К-1 жүйелері. 220
кВ
3,57
8,56
2,67
175,6
К-2 жүйелері. 10 кВ
24,2
61,76
123
4100
I норм
40000
3 11
= 2102 A.
Жіберілген тон бойынша алюмиенді шина кескіндерін таңдаймыз,
өйткені трансформаторды ЗРУ қосатын шинді көпір, кіші ұзындықта және
подстанцияның шекарасында орналасады. Екі жолақты Г тәріздес (120 10)
мм2; Iқос=2310 А шиналарды қабылдаймыз.
Жалғасатын режимде қыздыру шарты бойынша шиналарды тексереміз
Iмах=2102 АIдоп=2310 А.
Термикалық беріктіктегі шиналарды тексереміз
Fmin
BК
С
(4.9)
мұндағы Вк - квадраттік тоқтың импульсі А2 с;
С - функция, оның мәні [8] бойынша анықталады.
C 91∙
1
2
мм2
(4.10)
F
123 103
91
2
Шиналардың мехникалық беріктіктерін тексереміз.Өзіндік тербелістің
жиілігі 200 Гц-тен жоғары болса,онда оның сол жағдайдағы ұшуын
анықтаймыз
200
173, 2
2
J
q
(4.11)
мұндағы l - изолятор аралығындағы ұшу ұзындығы;
j - өске байланысты шинаның көлденен кескін инерция
кезін,перпендикулярды майысқақ күшіне бағытталған см4;
q - шиналардың көлдененді кескіні.
Осыдан шығады l 2
173, 2
200
J
q
.
34A c
3,86 мм .
l
Егер шиналар қабырғада орналасса, ал пакеттегі жолақтар өзара қатты
байланыста болады, онда инерция кезі анықталады
4
Онда
l 2
173, 2
200
0,124
0,8 4
2
егер шиналар ұшу кезінде плашмяда орналасса, онда
J
l 2
b h 3
6
173, 2
200
1,2 0,13
6
0,002
3,2
= 0,15м.
4
Бұл шиналардың орналасу нұсқалары, ұшудың ұзындығын 1 метрге
дейін ұзартады, яғни ол ұшудың маңызды үнемдеуіне әкеледі.
Плашмя шиналарының орналасуын қабылдаймыз; ұшу 1 м; фаза ара
қашықтықтары а=0,8 м.
Төсеуіштер арасындағы ара қашықтықтарын анықтаймыз
Г 0,216
а П
i у
4
Е J Г
k ф
(4.12)
мұндағы aп - жолақ өс аралығындағы ара қашықтықтары, см;
ar 2 0.4 0.8 см;
k ф - [8] бойынша коэффициент формасын 0,4 қабылдаймыз;
Е - шина материалдарының серпінділік модулі 7 10
i у - тоқтың соққысы, А.
10
Па тең;
П 0,216
0,8
4100
4
7 1010 0,0213
0,4
0,25 м,
J П
h b 3
12
1,2 0,13
12
4
35J 0,72 b 3 h 0,72 1,23 0,1 0,124 см .
0,17 =0,41м .
0,002 см ,
0,001 см .
Екі жолақ-изоляторлардың механикалық жүйесі өзіндік тербелістің
жиілігі 200 Гц жоғары болу қажет,өйткені механикалық резонанс
нәтижесінде,тез күщеюі жоғарлауы болмау қажет.
Осыдан шығатыны, lП шамасы тағы бір шарт бойынша таңдалады
lП 0,133 4
Е J Г
m n
10 2
(4.13)
мұндағы mn 0.432 кгм - жолақ салмағы ұзындық бірлігі бойынша
l Г 0,133 4
7 1010 0,001
0,432
10 2 0,17
ℓп=0,25r мәнің қабылдаймыз.
Ұшу төсеуішінің саны
n
l
L n
1
1
0,25
1 3 .
п=3 қабылдаймыз. Ұшу кезіндегі үш төсеуіштің есептеліп ұшуы
t n
k ф i у2 10 7
4 b
(4.14)
мұндағы b=4 мм=0,004 м.
t n
0,4 4100 2
4 0,004
10 7 420
.
Жолақ материалындағы кернеуді анықтаймыз
n
t l n2
12 W n
(4.15)
n
1219 0,25 2
12 0,024
59,33 МПа,
W
b 2 h
6
1, 2 2 0.1
6
3
Шина материалындағы фазалар әсер ету кезіндегі кернеуді анықтаймыз
36 0,024 см .
ф 3 10 8
l 2 i у
аWф
,
(4.16)
Кедергі кезі мына формула бойынша есептелінеді
Wф
b h2
3
(4.17)
Wф
1,2 0.12
3
3
расч ф дол 75 МПа,
ф 3 10 8
12 4100
0,8 0,004
1,28 МПа.
Осылайша, шиналар механикалық жағдайда берікті болып келеді.
4.4 Майсқақ шиналарды таңдау
ОРУ 220 кВ және одан жоғары болса, майысқақ шиналар қолданады,
олар АС маркалар ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
2
3
4
Аңдатпа
Бұл дипломдық жобаның тақырыбы 220 кВ Талдықорған-Сарыөзек әуе
желісін қайта құру деп аталады. Қазақстан Республикасының
электроэнергетикалық бағдарламасымен тұтынушыларды электр қуатымен
қамтамасыз етудің сенімділігін көтеру, электр желілерінің өткізу қабілетін
көтеру және әуе электр желісін қайта құру мәселесі қарастырылған.
Экономикалық бөлімде берілген желіні қайта құрудың техника-
экономикалық тиімділігін бағалау жүргізілген.
Адам өмірінің қауіпсіздігі бөлімінде кернеуі 110 кВ электр
қондырғыларын жөндеу барысында қойылатын электр құрылғыларын орнату
ережелерінің (ЭОЕ) талаптары, қосалқы станцияда өртке қарсы қолданылатын
іс шаралар, және трансформатордың шу деңгейін анықтау және бағалау.
Аннотация
Темой данной дипломной работы является Реконструкция воздушной
линии 220кВ Талдыкорган
-
Сарыозек. Энергетическая программа
Республики Казахстан предусматривает повышение
надежности
электроснабжения потребителей, повышение электропроводимости и
восстановление воздушной линии электропередачи.
В экономическом разделе произведены технические экономические
обоснования реконструкции данной линии.
В разделе безопасности жизнедеятельности рассмотрено меры
пожарной безопасности на подстанциях, правила безопасности при
эксплуатации электрооборудования 110 кВ и расчет шума трансформатора.
Annotation
The theme of the diploma paper is "Reconstruction of 220 kW aerial circuit
of Taldykorgan-Saryozek". The energy program of the Republic of Kazakhstan
makes provisions of improving reliability of electric power supply to a consumer,
increasing electrical conduction and reconstruction of aerial circuit.
In the economical part, it was conducted technical economical basis of the
line reconstruction.
The part of safety represents fire safety measures in electric power
substations, safety norms and rules in the course of maintenance of 110 kW electric
appliances and transformer voice computation.
5
Мазмұны
6 Кіріспе
7
1 Қолданыста бар электр тораптарын есептеу
8
1.1 Өндірістік түйіндегі қуатты анықтау
10
1.2 Қуатты торап бөліктеріне тарату
11
1.3 Тораптың бөлік бойынша кедергісін есептеу
12
1.4 Максималды, минималды және апаттан кейнгі режимдегі электрлік
есептеу
12
1.5 Жүктеме түйініндегі кернеуді анықтау
15
2 Нұсқа бойынша капитал салымдарын анықтау
20
2.1 Торап бөліктерінідегі өткізгіш маркасын таңдау
20
3 Кернеуді реттеуіш құрылғы таңдау
25
4. 11010 Кв ЗНКИ ПОДСТАНЦИЯСЫ ҮШІН НЕГІЗГІ ЖАБДЫҚТЫ
ТАҢДАУ ЖӘНЕ ҚЫСҚА ТҰЙЫҚТАЛУ ТОҒЫН ЕСЕПТЕУ
28
4.1 Қысқа тұйықталу тоғын есептеу
28
4.2 ЗНКИ подстанциясында негізгі жабдықты таңдау
33
4.3 Қатты шиналарды таңдау
33
4.4 Майсқақ шиналарды таңдау
37
5 Экономикалық бөлім
44
5.1 Жалпы бөлім
44
5.2 Капитал салымдары
45
5.3 Жобаның жылдық пайдалану шығындар
46
5.4 Қауiп-қатердi бағалау және сақтандыру
46
5.5 Инвестициялық жоспар
46
6 Өмір тіршілігінің қауіпсіздігі
52
6.1 Кернеуі 110 кВ электр қондырғыларын жөндеу барысында
қойылатын электр құрылғыларын орнату ережелерінің (ЭОЕ) талаптары
52
6.2 Трансформаторды жобалауда шудың деңгейін бағалау және
есептеу
57
6.2.1 Трансформатордың шуын есептеу
58
6.3 Қосалқы станцияларындағы өртке қарсы қолданылатын шаралар
59
Қорытынды
68
Приложение А
69
Пайдаланылған әдебиеттер
57
Кіріспе
Бұл жобада АО KEGOC компаниясына қарайтын, Қапшағай СЭС-нан
Талдықорған қосалқы станциясына жалғасатын ӘЖ-н қайта құру болып
табылады. Қазақстан республиксының электроэнергетиклық программасы
тұтынушылардың электр қамтамасыздандыруының сенімділігін арттыру,
өткізу қабілеттілігін жоғарылату және электрлік желілердің сақиналы болу
үшін ЭЖ-ін қайта құруды ескереді. Электрлік желілер электрлік
қабылдағыштарды, тұтынушыларды және қоректендіру көздерін біріктіру
үшін пайдаланылады.
Бұл есеп жеткілікті күрделі болып табылады,
өйткені электр
қабылдағыштардың саны көп және олардын орналасу аймағы үлкен болып
табылады. Желі схемасы жетілікті иілгіш болуы қажет. Тұтынушылардың
жүктемелерінің өзгеруі кезінде пайда болатын таратылатын қуаттылығына
қарай әр түрлі режимдерге және де бөлек желі элементтерінің шын
мәндерінде апатты өшірулерге бейімделген болуы керек. Электрлік желілерді
қайта құру кезіндегі шығындарды азайтуға тырысу керек, яғни ең тиімді
экономикалық шешімді қамтамасыздандыру қажет.
Электрлік желілердің дамуының негізгі техникалық бағыттары
қарастырылатын ауданда келесілер алдын-ала ескеріледі:
- ауыл шаруашылық бағытындағы желілердің ары қарай дамуы тәуеліз.
Қоректендіру көзінен әр тұтынушыға резервті қамтасыздандыру
мүмкіндігін қарастырады.
-Бұл жағдай егер 220 кВ желі негізгі бір тізбекті магистральдар болса
ғана орындалады, әртүрлі түйінді станциялардан 220 кВ резервті
қоректендіру автоматты енгізу өзара резервтелу байланыс жолдарымен
қамсыздандырады.
-Қарастырылған ауданда жаңа елді мекен салынуына байланысты
жүктеменің көбеюі және желілерді қайта құру қажеттілігі туындап отыр.
Қапшағай СЭС-н және Талдықорған қосалқы станциясын қосатын 220 кВ
желілердің қайта құрылуы, осы пунктардың арасында сапасы жоғары жиілікті
қамсыздандырады.
1976 жылы Қапшағай СЭС-нан Талдықорған қосалқы станциясы
аралығындағы ұзындығы 189,4 км және 2 тармақтан тұратын №2033 әуе
желісі құрылған. Климаттық аудан бойынша II категорияға жатады. АС-
300\39 маркалы өткізгіш қолданылған.
7
1 Қолданыста бар электр тораптарын есептеу
1 кесте - Қарастыратын ӘЖ-ң жалпы мәліметі
Қайта құрылатын торап 220 кВ 3 қосалқы станциядан тұрады. Әр
қосалқы станция электр энергиясын 2 тәуелсіз қорек көзінен алатын немесе 2
желілік ЭБЖ болатындай бір бірімен сәйкес кернеу бойынша қосылады.
Максималды жүктеме кезінде аймақтағы пайдалану орташа уақыты.
Tmax = 2000 сағат
Электр энергиясын негізгі тұтынушылар:
а) металлургия өндірісі;
б) тамақ өнеркәсібінің кәсіпорындары;
в) электрлі теміржол көліктері;
г) комуналды-тұрмыстық тұтынушылар;
д) тағы басқалары.
Аймақтың геофизикалық сипаты:
- Алматы облысы Қазақстанның шығыс бөлігінде орналасқан;
- Аймақтың жер бедері таулы, биік жерлер (биіктігі 200-400 м);
- Шұғыл континентті климат, жазы ыстық, қатаң, созылмалы қыс.
Қаңтардағы орташа температура -19 С, тамызда 19-20 С. Жылдық жауын-
шашын мөлшері 290-300 мм.
Аймақтың климаттық параметрлері:
8 1) Желінің ұзындығы
189,4 км
2) Өткізгіш маркасы
АС-30039
3) Жайтартқыш маркасы
ТК-11
4) Тіректе шынжырлардың саны
Екі тіректе №1-5
5) Фазадағы өткізгіш саны
біреу
6) Аралықтың ұзындығы
а) максималды
б) орташа
в) минималды
500 м
380 м
260 м
7) Қосымша салмақтың
а) максималды
б) орташа
в) минималды
24,9 м
12,85 м
0,8 м
8) Климаттық шарттардың ауданы
а) жел бойынша
б) көк мұз бойынша
II
II
9) Ауаның температурасы
а) орташа жылдық
б) төмен
в) жоғарғы
-
-35
+35
10) ӘЖ-нен тармақтар
Саны
2
- мұз қату аймағы - II;
- 5 жылға 1 рет жер бетінің 10 м биіктік үшін көк мұздар қабырғаларың
нормативтік шамасы 5 мм құрап жатыр;
- Сәйкесінше 10 жылда 1 рет 10 мм;
- Желдің күші категориясы - III;
- Жер бетінен 15 м биіктік үшін шапшаң нормативтік жел күші:
5 жылда 1 рет
10 жылда 1 рет
15 жылда 1 рет
2
2
2
- Жер бетінен 15 м биіктік үшін жақындатылған жел күші:
5 жылда 1 рет
10 жылда 1 рет
15 жылда 1 рет
v =27 мс;
v =29 мс;
v =30 мс.
1 сурет - Электр беріліс схемасы
2 сурет - Фазировка схемасы
9
q =45 да Нм ;
q =50 да Нм ;
q =55 да Нм .
1.1 Өндірістік түйіндегі қуатты анықтау
Кернеуі 220 кВ Капшағай-Талдықорған торабын қайта құруға берілген
мандер cosφ және Tmax:
№126 Сарыөзек ҚС:
cosφ = 0,89, tgφ= 0,51, P=26МВт;
Q=P∙tgφ= 26∙0,51=13,26Mвap;
Tmax=3200 сағ.
№149 Защита ҚС:
cosφ = 0,95, tgφ= 0,33, P=13МВт;
Q=P∙tgφ= 13x0,33=4,3Mвap;
Tmax=3200 сағ.
№152 Талдықорған:
cosφ = 0,87, tgφ= 0,57, P=30,6МВт;
Q=P∙tgφ= 30,6x0,57=17,44Mвap;
Tmax=3200 сағ.
Капшағай СЭС:
cosφ = 0,85, tgφ= 0,62, P=69,6МВт;
Q=Px tgφ= 69,9x0,62=43,34Mвap;
Tmax=4200 сағ.
1.1 кесте - Қосалқы станцияның берілгендері
10 Аты
cosφ
tg φ
P, МВт
Q, MВap
S,
МВ A
T max,
сағ
Қапшағай СЭС
0,85
0,62
69,6
43,34
82
4200
№126 Сарыөзек ҚС
0,85
0,62
26
16,12
42
3600
№149 Защита ҚС
0,81
0,75
13
9,78
13,7
3200
№152 Талдықорған ҚС
0,87
0,57
30,6
17,44
26
4500
1.2 Қуатты торап бөліктеріне тарату
Қуат ағынын тарату есебі 1.1 суреттегі схемада көрсетілген. Толық қуат
S анықталады:
S P2 Q2 МВ∙А
мұндағы P - активная мощность, МВт;
Q -реактивная мощность, МВар.
S A 1 69,6 j43,34 69,62 43,342 =82 МВ∙А,
(1.1)
S
43,6 j29,22 43,62 29,222 61,77 МВА,
S2 3 30,6 j24,92 =
30,6 2 24,92 2 =39,46 МВ∙А.
1.1 сурет - Қапшағай - Талдықорған электр торабы
S А 1 S1 S 2 S3 82 МВА,
S1 2 S2 S3 61,77 МВА,
S2 3 S3 39,46 МВА.
Қуат балансын есептеу
Q1 Q2 Q3 16,12 9,78 24,92 43,34 MВap.
11
1 2
1.3 Тораптың бөлік бойынша кедергісін есептеу
Тораптың бөлік бойынша кедергісін есептеу анықталады:
z (r0 jx0 )l, Ом
(1.2)
мұндағы l - бөлік ұзындығы, км;
r0 - Погонное активті кедергі, Омкм;
x0 - погонное индуктивті кедергі, Омкм.
AACSRZ 251 маркалы өткізгіш үшін D cp = 5м анықтаймыз
r0 0,1473 Омкм; x0 0,4 Омкм; b0 2,85 10 6 См км;
z0 1 (0,1473 j0,4) 89 2 6,55 j17,8 Ом,
z1 2 (0,1473 j0,4) 89 2 6,55 j17,8 Ом,
z2 3 (0,1473 j0,4) 11 2 0,81 j2,2 Ом.
1.4 Максималды, минималды және апаттан кейнгі режимдегі
электрлік есептеу
1.4.1 Максималды режимде торап бөліктеріндегі токты анықтау
Максималды режимді есептеу кезінде ток көзінің кернеуі U=1,1
U =231 кB.
Бір тораптағы желінің тоғы 0-1
I 0 1 =
S 0 1
3 U ном n
, А
(1.3)
мұндағы S 0 1 - бөлктегі ток күші 0-1, МВА;
n - бөліктегі торап саны 0-1, (n=2).
I0 1
82 103
3 231 2
103 A.
Желінің өткізгіштігі
B n b0 l., См.
мұндағы ℓ - желінің ұзындығы, км;
n- желі саны;
12
(1.4)
bo- желінің меншікті реактивті өткізгіштігі , Смкм.
В0 1 2 2,85 10 6 89 2 253,65 10 6 См.
Электр желісінің торабындағы орынбасу сұлбасы П-типті.
Зарядтық қуат мәнін анықтаймыз
Q 0 1 =
U 2 B0 1
2
, МВар
(1.5)
Q0 1
2202 2х253,65 10 6
2
12,3 MВap.
Басқа тораптардағы желіліердегі учаскілерге есеп жүргізу. Тораптарға
жүргізген есептеулерді 1.2 кетеге енгіземіз.
1.2 кесте - Максималды режимдегі торптағы берілген есептеулер
1.4.2 Минималды режимде торап бөлігіндегі токты анықтау
Минималды режимдегі ток көзінің кернеуі U=1,05 Uном= 231кВ.
Минималды режимдегі жүктеме 0,75 Smax.
Бір желідегі ток 0-1 (1.3).
I 0 1
0,75 S 0 1
3 U ном n
=
0,75 82 103
3 231 2
77,3 A,
Зарядтық қуатты анықтаймыз (1.5)
Q 0 1 =
2312 2х253,65
2
=13,5 МВар.
13 Бөлік
0-1
1-2
2-3
S, MBxA
82
65
26
n-желі саны
2
2
2
I, A
103
81,7
32,7
Өткізгіш маркасы
AACSRZ 251
AACSRZ 251
AACSRZ 251
Iдоп, A
700
700
700
R+jxОм
6,55+j17,8
6,55+j17,8
0,81+j2.2
6
Во∙10 Смкм
-6
2,85∙10
-6
2,85∙10
-6
2,85∙10
ℓ,км
89
89
11
rо+jxо,Омкм
0,1473+j0,4
0,1473+j0,4
0,1473+j0,4
Q e , Mвap
12,3
12,3
1,5
6
В∙10 См
2∙253,65
2∙253,65
2∙31,35
Желінің басқа бөліктеріне есептеулер жүргіземіз. Алынған есептеулерді
1.3 кестеге қоямыз.
1.3 кесте - Минималды режимдегі есептеулер
1.4.3 Апаттан кейнгі режимдегі жүктеме тоғын анықтаймыз
Апаттан кейінгі режимде қолданылатын кернеу U=1,1 U =242кB.
Тораптағы бір желінің тоғы 0-1 (1.3)
I 0 1
S 0 1
3Un
=
82 103
3 242
195,86 А,
Заряд қуатын анықтаймыз (1.5)
Q 0 1 =
242 2 2х253,65
2
=14,85 МВар.
Тораптағы басқа бөліктерді анықтау. Есептерді 1.4 кестеге қоямыз.
1.4 кесте Апаттан кейнгі режимдегі есептеулер
14 Бөлк
0-1
1-2
2-3
S, MBxA
82
65
26
n-желі саны
2
2
2
I, A
103
81,7
32,7
Өткізгіш маркасы
AACSRZ 251
AACSRZ 251
AACSRZ 251
Iдоп A
700
700
700
R+jxОм
6,55+j17,8
6,55+j17,8
0,81+j2.2
6
в 0 x10 Смкм
2,85
2,85
2,85
ℓ-км
89
89
11
r 0 +jx 0 , Омкм
0,1473+j0,4
0,1473+j0,4
0,1473+j0,4
Q e , Mвap
2х13,5
2х13,5
2х0,8
6
Bx10 См
2х253,65
2х253,65
2х31,35
Бөлік
0-1
1-2
2-3
S, MBxA
82
65
26
n- желі саны
2
2
2
I, A
185,86
155,26
62,1
Өткізгіш маркасы
AACSRZ 251
AACSRZ 251
AACSRZ 251
Iдоп, A
700
700
700
R+jx Ом
6,55+j17,8
6,55+j17,8
0,81+j2.2
6
в 0 x10 См км
2,85
2,85
2,85
ℓ-км
89
89
11
r 0 +jx 0 ,Омкм
0,1473+j0,4
0,1473+j0,4
0,1473+j0,4
Q e , Mlap
14,85
14,85
1,84
6
Bx10 См
2х253,65
2х253,65
2х31,35
1.2 сурет - Электр торабының орынбасу сұлбасы
1.5 Жүктеме түйініндегі кернеуді анықтау
1.5.1 Максималды жүктеме режиміндегі кернеуді есептеу
Ток көзіндегі кернеу U=1,1 U = 231 кB.
U1 U 0
P0 1R0 1 Q0 1 Qe x0 1
U 0
, кB
(1.6)
U1 231
69,6 6,55 42,34 12,3 17,8
231
226,7 кB.
U 2 U1
P1 2 R1 2 Q1 2 Q x1 2
U1
(1.7)
S1 2 43,6 j29,22 43,62 29,222 61,77
,
U 2 226,7
43,6 6,55 29,22 12,3 17,8
226,7
224 кB,
U3 U 2
P2 3 R2 3 Q2 3 Q x2 3
U 2
(1.8)
U 3 224
30,6 0,81 24,92 1,5 2,2
224
223,65 кB.
Шыққан мәндерді 1.5 кестеге қоямыз
1.5 кесте - Максималды жүктеме режимінде қосалқы станциядағы
кернеу деңгейі
15
Түйіндер
1
2
3
U, кB
226,7
224
223,65
∆U, кB
-6,7
-4,0
-3,65
∆U, %
-3,05
-1,8
-1,66
Кернеулердегі ауытқу номиналды тең: ∆U i U H U i немесе пайызда
∆U=
U i
U H
100 %.
1.5.3 Апатты жүктеме режимінде кернеуді анықтаймыз
Қос желінің біреуі үзілген кезде ең ауыр апат болып табылады 0-1.
U 1 U 0
P0 1 2 R0 1 2 Q0 1 Qe x 0 1
U 0
(1.9)
U 1 231
69,6 2 6,55 2 42,34 12,3 17,8
231
222,4 кВ,
U 2 U 1
P1 2 2 R1 2 2 Q1 4 Qe x1 2
U 1
(1.10)
U 2 222,4
30,6 2 6,55 2 24,92 12,3 17,8
222,4
218,6 кВ,
U 3 U 2
P2 3 2 R2 3 2 Q4 5 Qe x 2 3
U 2
(1.11)
U 3 218,6
30,6 2 0,81 2 24,92 1,5 2,2
218,6
217,9 кВ.
1.6 кестеге шыққан мәндерді қоямыз
1.6 кесте - Апатты жүктеме режимінде қосалқы станцияның кернеу
деңгейі
Кернеулердегі ауытқу номиналды тең: ∆U i U H U i немесе пайызда
∆U=
U i
U H
100 %.
Осы есептеулерден қортындылай келгенде:
- максималды, минималды және апаттан кейінгі режимдерде берілген
тораптағы барлық өзектегі кернеудің төмендеуі ГОСТ-қа сәйкес келеді;
16 Түйіндер
1
2
3
U, кB
222,4
218,6
217,9
∆U, кB
-2,4
1,4
2,1
∆U, %
-1,1
0,63
0,95
- максималды, минималды және апаттан кейнгі режимдерде тораптағы
бөліктердегі тоқтың мәні созылмалы рұқсат етілген тоқтың мәнінен аз.
Осы есептеулер қосымша жаңа қуат қосылуынсыз жасалған. Берілген
аймақта жоспарда жаңа ауыл пайда болуына және қуаттың өсуіне
байланысты.
220 кВ Қапшағай - Талдықорған энергосистемасының қуаты 2010
жылға дейін жүктеменің өсуіне есептелген, ал қазіргі уақытта және келесі
жылдары жаңа қуат көздерін енгізу қарастырылуда. Қапшағай СЭС-нан
қоректенетін 220 кВ екі тізбекті желісін қайта құру қарастырылған.
Электр тораптарының дамуының 5 түрі қарастырылады.
Қапшағай қаласының болашақтағы салынатын жаңа өндіріс
объектілерін, электр желісінің нұсқаларын қарағанда ескеру керек.
Тораптың конфигурациясын таңдау.
220 кВ Қапшағай - Талдықорған электр желісінің болашақтағы даму
схемасы.
1.6 Есептеген режимдерді RASTR программасы арқылы тексеру
1.3 сурет - Орынбасу сұлбасы
Нормалды режим
1.3 сурет - Аймақ пен шығын Q
17
1.4 сурет - Аймақ пен шығын
1.5 сурет - Шыққан сұлбасы
Аппатты режим
1.6 сурет - Аймақ пен шығын Q
18
1.7 сурет - Аймақ пен шығын
1.7 сурет - Шыққан сұлбасы
Жалғасы Қосымша А - да.
19
2 Нұсқа бойынша капитал салымдарын анықтау
2.1 Торап бөліктерінідегі өткізгіш маркасын таңдау
Экономикалық сәйкес желілер қималарын таңдау, ток тығыздығының
нормативті мәнінің көмегімен жүргізіледі. Максимум қуат көзін қолдану
уақытына (Т max ) байланысты, токкүшінің экономикалық тығаздығы келесі
формуламен есептеледі [4].
I i
S max i
3U H
(2.1)
мұндағы S max i - бөліктегі қуаттың асқын тоғы, МВА;
Uном - есептелген аумақтағы номиналды кернеу, кВ.
220 кВ әуе электр желілері үшін стандартты желілер қимасын
таңдаймыз[4].
1 - Нұсқа
Берілген АС 30039 маркалы өткізгішті АС 24024 маркалы өткізгішке
ауыстырамыз.
Нормалды жұмыс режимі кезінде 1-3 желідегі ажыратқыштар
өшірілген.
I1 3
S1 3
3 U H 2
82 103
3 220 2
108 А.
Максималды жүктемені қолдану уақыты Тмак=4100 сағ. тең, ол уақыт
үшін токтың экономикалық тығыздығын [4] jэ 1,0 А мм2 тең деп аламыз.
Cонда өткізгіштің қимасы
F1 3
108
1,0
108мм 2 .
АС
24024
өтеізгіш маркасын таңдаймыз.
Қалған бөліктердегі
өткізгіштің маркасын таңдаймыз. Шыққан нәтижелерді 2.1 кестеге қоямыз.
1-2, 2-3 торап бөлігіндегі қималарды перспективті дамуды есепке алып
қабылдаймыз [4].
20
2.1 кесте - Тораптағы бөліктердегі өткізгіш маркасын таңдаймыз
Қосындысы ∑4271,4 мың.тг.
Таңдалған өткізгіштердің маркасын қыздыру бойынша рұқсат етілген
ток жүктемесімен тексереміз I max I g .g .
мұндағы I max - желі бойынша болуы мүмкін максималды ток мәні, А.
Желі бойынша болатын максималды ток мәні
2.2 кесте - Жіберілетін ток мәні
Есепте көргендей, апатты режимдегі токтар I g .g тоғынан аспайды
(таблица 3.1), тиісінгше , таңдалған өткізгіш маркалары қойылған шарттарды
қанағаттандырады I max I лоп .
Қапшағай - Талдықорған желісінің бір тірегін ауыстыру 120,3 мың.тг.,
420 тірек қойылған ұзындығы 189,4 км.
Сонда тіректі жарақтандыру үшін кететін капитал шығындар
Ктір =120,3∙420=50526 мың. тг.
2 - Нұсқа
Берілген 220 кВ АС 30039 маркалы өткізгішті жоғары өткізгіштік
AACSRZ 251 маркалы өткізгішке ауыстырамыз.
Есептеулерді бірінші нұсқадай етіп шығарамыз. Шыққан есептеулерді
2.3 кестеге қоямыз.
Экономикалық сәйкес желілер қималарын таңдау, ток тығыздығының
нормативті мәнінің көмегімен жүргізіледі. Максимум қуат көзін қолдану
уақытына (Т max ) байланысты, токкүшінің экономикалық тығаздығы келесі
формуламен есептеледі.
2.3 кесте - Торап бөліктеріне өткізгіш марасын таңдаймыз
21 Параметр
Участки
S m ,
MB∙A.
I,A
F
2
эк, мм
2
Fстан, мм
I доп, A
Бағасы,
мың.тг.
Қосындысы,
мың.тг.
0-1
82
108
108
240
610
11,3∙2∙89
2011,4
1-2
65
85,6
85,6
240
610
11,3∙2∙89
2011,4
2-3
26
34
34
240
610
11,3∙2∙11
248,6
Тексерілетін бөлік
0-1
1-2
2-3
Апаттық бөлік
0-1
1-2
2-3
I доп, A
451,8
451,8
451,8
Қосындысы ∑11831,4 мың.тг.
Таңдалынған өткізгіш маркасын өткізілген жүктеме тоғы арқылы және
қызуына байланысты тексереміз I max I g .g .
2.4 кесте - Желідегі максималды созылмалы ток
Есептерге қарап, апатты режимдегі ток Iқос аспайды (таблица 3.3),
следовательно, выбранные марки удовлетворяют требованию I max I доп.
AACSRZ 251 маркалы жоғары өткізгіштік өткізгішті ЭБЖ қондыру
барысында аралық ұзындығын 8-10% өсіруге болады, онда желідегі тірек
саны 382 болады.
Сонда тіректерге кететін капиталды шығын келесідей болады
Ктір =120,3∙382=45954,6 мың. тг.
Электр желісін қайта құруда капиталды шығындарды анықтамыз;
оларға тірек пен өткізгішті ауыстыру, қосалақы станциядағы әр элементтің
бағасын анықтау үшін капиталды салымдарды табамыз [8].
Бірінші нұсқа бойынша шығынды анықтаймыз
ЗI = Ен∙К+Иг=0,12∙54797,4 +25300,66 =31876,35 мың.тг.
мұндағы Ен - тиімділік коэффициенті (Ен=0,12) о.е.;
К - желіні қайта құруға кеткен капитал шығындар , мың. тг.;
Иг - жылдық экплутациялық ұсталымдар, мың.тг.
Желіні қайта құру кезіндегі капиталды шығындар
Кл= Кпр + Копр =4271,4 +50526 =54797,4 мың. тг.
22 Параметр
Бөліктер
S m ,
MB∙A.
I,A
F
2
эк, мм
2
Fстан, мм
I g .g , A
Бағасы,
мың. тг.
Қосындысы,
мың.тг.
0-1
86
225,9
225,9
240
610
31,3∙2∙89
5571,4
1-2
32
84
76
70
265
31,3∙2∙89
5571,4
2-3
56
147
147
240
610
31,3∙2∙11
688,6
Тексерілетін бөлік
0-1
1-2
2-3
Апатты бөлік
0-1
1-2
2-3
Iқос , А
700
700
700
мұндағы Кпр- өткізгішті жөндеуге және қайта сатып алуға кеткен
шығындар, мың.тг.;
Ктір - тіректі құру және сатып алуға кеткен шығындар ,
мың.тг.
Жылдық эксплутациялық шығындар
Иж =
р л
100
∙К+∆Иэ =
28
100
∙54797,4 +9957,5 =25300,66 мың.тг.
мұндағы рл - ЭБЖ кеткен жылдық ұстанымдар мен амортизациялық
қызмет көрсетуі (рл=28% аламыз);
∆Иэ - электр энергетиканың шығынындағы ұстанымдар ,
мың.тг.
Электр энергетиканың шығынындағы ұстанымдарды анықтаймыз
∆Иэ =β∙∆W = 19,6∙508035=9957,5 мың.тг.
мұндағы β-меншікті бағасы 1 кВт∙сағ (β=19,6 тенге∙сағ)
∆W- ЭБЖ энергия шығыны, кВт∙сағ.
∆W=∆Р∙τ=I2∙R∙τ= (1082∙10,62+85,62∙10,62+342∙1,32)∙2 500∙10-3=
= 508035кВт∙сағ
Жасалған техника экономикалық салыстыру схемаларынан ең аз
шығынға алып келетін 1,4 нұсқа, осыны ары қарай есептейміз.
Екінші нұсқа бойынша шығындарды анықтаймыз
ЗII = Ен∙К+Иг=0,12∙57789+18619,6 =22554,28 мың.тг.
Тораптарды қайта құруға кеткен капиталды шығындар
Кл= Кпр + Копр =11831,4 +45954,6 =57789 мың.тг.
Жылдық эксплутациялық ұстанымдар
Иг =
р л
100
∙К+∆Иэ =
28
100
∙57789+2438,65=18619,6 мың.тг.
мұндағы рл - ЭБЖ кеткен жылдық ұстанымдар мен амортизациялық
қызмет көрсетуі (рл=28% аламыз);
23
∆Иэ - электр энергетиканың шығынындағы ұстанымдар,
мың.тг.
Электр энергиясының шығынына кеткен ұсталымдарды анықтаймыз
∆Иэ =β∙∆W = 19,6∙12421=2438,65 мың. тг.
мұндағы β- меншікті бағасы 1 кВт∙сағ (β=19,6 тенге∙сағ қабылдаймыз);
∆W- ЭБЖ энергия шығыны, кВт∙сағ.
∆W=∆Р∙τ=I2 ∙R∙τ=(1082∙6.55+85,62∙6,55+342∙0,81 )∙2500∙10-3=
=12421 кВт∙сағ.
Торап сұлбаларының әр нүсқасына жүргізілген техника экономикалық
салыстыруларының нақты көрсеткіштері бойынша ең аз шығын 2 нұсқада,
яғни бірінші нұсқадан 19,8 % арзанырақ.
24
3 Кернеуді реттеуіш құрылғы таңдау
Кернеуді реттеудің басты амалы ретінде РПН трансформаторын
қарастырамыз.
РПН 9∙1,78%-мен жабдықталнған ТДН-16000-11511 трансформаторы
құралған 4-шағын қосалқы станциясын қарастырамыз.
Трансформация коеффициенті KT 0 115 11 10,45 РПН нөлдік тармаққа
сәйкес келеді.
Теріс мәнді бірінші тармаққа KT 1 0,9828 KT 0 10,268.трансформация
коэффициенті сәйкес келеді. Бұл РПН тармақтарына төменгі орам кернеуі
сәйкес келеді, жоғарғы орамды кернеуіне алып келеді 10,638 11=116,996кВ,
10,268 11=112,91.
Қосалқы трансформаторлы станцияның номиналды трансформация
коэффициенті 4,5= KT 0 115 11, 2,8,3 қосалқы станция - KT 0 115 10,5 .
Осылар бойынша 3.1 кестені құруға болады.
ТК тарапында қалаулы кернеу И 2ж 10,5кВ тең, максималды және
апатты жүктеме режимінде И 2ж 10, кВ , минималды жүктеме режимінде
номиналды трансформатор кернеуі
И 2н 11кВ берілген кернеу максималды жүктеме, апатты, минималды
жүктемеде қосалқы станция 4:
Тармақтарды реттейтін керекті кернеуді анықтаймыз
И отв4 мах
И 2ж
221,74 11
10,5
232,3кВ
И отв4ab
220,36 11
10,5
230,8кВ
И отв4 min
220,87 11
10,5
231,4кВ
Берілген жақын тармақтардың санын таңдаймыз
И отв4 мах 232,3кВ кернеумен И 231кВ; n 3; K тд 11,
И отв4ав 230,8кВ кернеумен И 231кВ; n 0; К тд 10,45 ,
25И 4 221,74кВ максималды жүктеме режимі;
И 4 220,36кВ апатты жүктеме режимі;
И 4 220,87кВ минималды жүктеме режимі.
И 4
И отв. min 231,4кВ кернеумен
И 241кВ; n 3; K тд 11.
Нақты коэффициент бойынша кернеудің басқа қосалқы станцияларға
қатысты толық деңгейін анықтаймыз.
3.2
кестеде,
қосалқы станциялардың РПН трансформаторларды
пайдаланушыларды барлық деңгейдегі жоғарғы сапалы кернеумен
қамтамасыз ете алатынын байқауға болады.
26
3.1 кесте - Тармақтарды реттеу кестесі
3.2 кесте - Трансформатор мен РПН трансформация коэффициенті жағындағы кернеудің толық деңгейі
27
4
5
2
8
3
3
Максималды
жүктеме режимі
И , кВ
221,74
221,18
232,56
229,82
232,34
234,05
Максималды
жүктеме режимі
Иотв , кВ
231,32
225,71
232,56
229,82
232,34
234,05
Максималды
жүктеме режимі
К т , п
11,n=+3
11,n=+3
11,14,n=+1
10,95,n=0
11,14,n=+1
11,14,n=+1
Максималды
жүктеме режимі
И 2.д , кВ
10,53
10,48
10,46
10,49
1044
10,5
Апаттан кейнгі
режим
И , кВ
220,36
218,28
219,05
218,8
221,46
225,05
Апаттан кейнгі
режим
Иотв , кВ
221,71
218,6
219,05
218,8
221,46
225,05
Апаттан кейнгі
режим
К т , п
10,45,n=0
10,45,n=0
10,76,n=-1
10,37,n=-3
10,95,n=0
11,14,n=+1
Апаттан кейнгі
режим
И 2.д , кВ
10,57
10,47
10,41
10,49
10,54
10,5
Минималды жүктеме
режимі
И , кВ
110,87
110,47
222,69
220,11
215,3
219,7
Минималды жүктеме
режимі
Иотв , кВ
121
121,52
222,69
220,11
215,3
219,7
Минималды жүктеме
режимі
К т , п
11,0,n=+3
11,0,n=+3
10,56,n=-2
10,56,n=-2
10,56,n=-2
10,76,n=-1
Минималды жүктеме
режимі
И 2.д , кВ
10,07
10,04
10,57
10,42
10,53
10,43
+4
+3
+2
+1
0
-1
-2
-3
-4
-5
-6
kт =231 11
kт
11,19
11,00
10,82
10,64
10,45
10,26
10,08
9,89
9,705
9,52
9,33
kт =231 11
Uотв
239,09
131,0
229,0
226,99
231
222,91
220,86
218,8
216,76
214,72
212,67
kт =23110,5
kт
11,72
11,53
11,34
11,14
10,95
10,76
10,56
10,37
10,17
9,98
9,78
kт =23110,5
Uотв
239,06
231,06
229,1
227,06
231
228,98
220,9
218,86
216,81
214,76
212,72
kт =24111
kт
11,78
11,58
11,39
11,19
11,0
10,81
10,6
10,41
10,22
10,02
9,83
kт =24111
Uотв
249,6
237,5
235,3
233,09
241
228,91
226,69
224,53
222,38
220,23
218,07
4. Желі мен қосалқы станциясы үшін қысқа тұйықталу тоғын
есептеу және негізгі жабдықтарды таңдау.
4.1 Қысқа тұйықталу тоғын есептеу
Қысқа тұйықталу тоғының есебі желі қарастырған нысанаға арналған
коммутациялы аппараттың талаптарын анықтау үшін орындалады, қысқа
тұйықталу тоғына сәйкес қондырылған аппаратураны тексереді және қысқа
тұйықталу тоғының шектелуі бойынша қажетті кешендерді таңдау, қысқа
тұйықталы тоғының көрсеткіш деңгейлерінің шамаларын анықтау.
Есеп кернеудің анық көрсетілген бір сатысына келтіріледі, олар
жүктеменің кедергісін қысқарту үшін бірлікте біріккен, және кедергінің
белсенді құрамдарын ауыстыру ескерілмейді.
4.1 сурет - Қысқа тұйықталу тоғының есебіне арналған схема
Қысқа тұйықталу есебі үшін ауыстыру схемасы құрастырылып оның
параметрлері анықталады.
Сурет 4.2 - қысқа тұйықталу тоғын есептеуге
арналған ауыстыру схемасы
Берілген ауыстыру схемасы үшін индуктивті кедергінің келесі мәндері
бар
Жүйелері: U А 1 U б 221кВ,
28
X С
U б
3 I ном.отк.U ср
(4.1)
Iном. ауытқ.=25
ажыратылуы .
кА
ВВ-220Б
ажыратқыштың
номиналды
тоқтың
Желілер:
Х С
2212
3 25 221
5,1 Ом.
Х л Х 0 0,4 89 35,6 Ом.
К-1 нүктесіне дейін нәтижелендірілетін кедергілер анықталады
X рез Х С Х Л , Ом
X рез.1 3,32 4,44 35,6 Ом.
4.3 сурет - Ауыстыру схемасының түрленуі (аралықты)
ЭҚҚ жүйесінің есептелуі
(4.2)
Е
220
3
127 кВ.
Е
U но м
3
, кВ
(4.3)
К-2 нүктесіне дейін ауыстыру схемасын түрлендіреміз
X рез Х рез Х ТР , Ом,
X рез.2 35,6 69,5 105,1Ом,
29
X тр 139 Ом,
Подстанцияда 2 трансформатордан орнатылған, онда
Хтр.∑ =
139
2
69,5 Ом.
4.4 сурет - Ауыстыру схемасының түрленуі (аралықты)
4.5 сурет - Ауыстыру схемасының түрленуі (соңғы)
К-1 нүктесінде қысқа тұйықталу тоғы анықталады
IКЗ-К-1=
127
35,6
IКЗ-К-1=
=3,57 кА
Е
Х р ез.1
, кА
(4.4)
К-1 нүктесінде қысқа тұйықталу кезінде, қысқа тұйықталу тоғы
10,5 кВ кернеуіне әкеледі
IКЗ-К-2=
127 220
105,1 11
IКЗ-К-2=
24,2 кА.
Е
Х рех.2
U В
U H
(4.5)
30
К-2
нүктесінде
қысқа
тұйықталу тоғы
U д
U H
трансформатордың,
трансформация коэффициентін ескере отырып анықталады.
К-1 және К-2 нүктелері үшін қысқа тұйықталудың соққы тоқтары
анықталады
i у 2 I кт k у
(4.6)
мұндағы Iқт - қысқа тұйықталу тоғы қысқа тұйықталу нүктесінде;
kс - үшфазалық қысқа тұйықталу тоқ соққысының
коэффициенті (К1 нүктесі үшін қабылдаймыз);
kу=1,7; К2 нүктесі үшін kу=1,81.
онда К1 нүктесіндегі үшфазалық қысқа тұйықталу тоқ соққысы:
iу(3)= 2 I КЗ k у 2 ∙1,7∙3,57=8,56 кА.
К2 нүктесіндегі үш фазалық қысқа тұйықталу тоғының соққысы тең:
iу(3)= 2 I КЗ k у 2 ∙1,81∙ 24,2=61,76 кА.
К- және К-2 нүктелеріне арналған квадраттық тоқтың импульс мәндерін
есептеу, жабдықтың және подстанциядағы тоқ жүргізгіш бөлшектерінің
термикалық беріктілік бағасын анықтауға арналған.
2
(7.6)
мұндағы Iқт - қысқа тұйықталу тоғы;
tажыр - қысқа тұйықталудың уақыты болғанда ажыратылуы.
ПУЭ-ге сәйкес, ажырату уақыты (ҚТ тоғының іске қосылу
уақыты) істе тұрған негізігі берілген тізбектің tр.з. релелік
қорғаныс уақыты АПВ іске қосылуын ескере отырып және
ажыратқыштың tажыр. толық уақытта өшірілуі белгіленеді;
Та - уақыт тұрақтылығының мәні 0,03 с.
Қысқа тұйықталудың ажырату уақытын анықтаймыз
tоткл. t р.з. tотк.в. 0,1 0,08 0,18 c.
мұндағы tажыр. - Ажыратқыш үшін ВМТ-220Б аламыз.
31ВК I КЗ tооткл Т а
Трансформатордың ВН және НН шиналарындағы квадраттік тоқтың
импульсін анықтаймыз.
Х С
2312
3 25 231
6,36 Ом.
К1 нүктесіндегі тоқ жүргізгіш бөлшегінде жабдықтың термикалық
беріктігін анықтаймыз
Вк = I КЗ2 К 1 (t откл Т а ) =3,572∙(0,18+0,03)=2,67кА2 с.
К2 нүктесіндегі тоқ жүргізгіш бөлшегінде жабдықтың термикалық
беріктігін анықтаймыз
Вк = I КЗ2 (t откл Т а ) 24,22∙(0,18+0,03) = 123кА2 с.
Жабдықты таңдау үшін t0 уақытына арналған ҚТ тоғының периодттік
тоқты құрайтын мәнді білуіміз қажет.
Математикалық мәнінің шарты кезінде оның периодттік құрамы
iai 2 I КЗ е
t
Ta
(4.7)
мұндағы I лз - қысқа тұйықталу тоғы;
t - қысқа тұйықталу тоғын анықтауға арналған, есептік
уақыты;
Ta - ҚТ тізбегінің тұрақты уақыты.
ВМТ-110 Б ажыратқышы үшін есептік уақытын t анықтаймыз .
t tCB 0,01 0,05 0,01 0,06 с.
мұндағы tсв - ажыратқыштың өзіндік ажырату уақыты,с.
К1 нүктесіне арналған апериодттық құрамды анықтаймыз
ia= iI
(3)
КЗК 1
2 е
t
Ta
3,57 1,41 е
0,06
0,03
3,57 1,41 0,12 =175,6 А.
К2 нүктесіне арналған апериодттық құрамды анықтаймыз
ia = I
(3)
КЗ.К 2
2 е
t
Ta
24,2 1,41 е
0,06
0,03
=24,2∙1,41∙0,12=4,1 кА.
32
e
t
Ta
- бойынша анықталады.
Сары-өзек подстанциясындағы ҚТ тоқ есеп нәтижелерін 4.1 кестеге
еңгіземіз.
4.1 кесте - Қысқа тұйықталу тоқ есептерінің нәтижелері
4.2 Қосалқы станцияға негізгі жабдықты таңдау
Электроқондырғылардың өткізгіштері мен аппараттары,соның ішінде
подстанцияның тарату құрылғылары,барлық электроқондырғылардың
функционерлеу режиміне немесе олардың бөлек бөлшектеріне-қалыпты
жөндеу,апаттық және апаттан кейінгі режимдеріне сәйкес болып,оларды
қанағаттандыру қажет.Қалыпты режимде барлық электрожабдықтың
элементтері немесе оның қарастырылған бөлшектері, іс-әрекетте тұрып
оларды олар үшін жобаланған жүктемелері мен сапалы көрсеткіштеріне
сәйкес функционерлейді.Аппаратты таңдау үшін, қалыпты режимнің бірнеше
тоғы қабылданады. Жөндеуде тұрған және апаттан кейінгі режимдерде,
жөнделетін немесе істен шыққан жабдықтардың бөлек элементтердің
жүктемесінің жоғарлау мүмкіндігі болу мүмкін.Соңғы режимдерден ең
ауырын таңдаймыз, қарастырылған электроқондырғылардың элементтерінде
көп тоқ өтеді,әдеттегідей қ.т режимі.
4.3 Қатты шиналарды таңдау
Жабық РУ 6-10 кВ шиндеу қатты алюмиенді шиналарда орындалады.
ПУЭ-ге сәйкес электроқондырғылардың шиналарын жинау және РУ ашық
және жабық барлық кернеудің шегінде тоқтың экономикалық тығыздығы
тексерілмейді.
Жалғастыру режимнің есеп түрлерін анықтаймыз
I норм I ном.т.
Sном.т.
3 U ном
(4.8)
мұндағы Sномт - трансформатордың номиналды қуаты.
33 ҚТ нүктесі
Iкз, кА
iу, кА
2
Iк, кА с
iа , А
К-1 жүйелері. 220
кВ
3,57
8,56
2,67
175,6
К-2 жүйелері. 10 кВ
24,2
61,76
123
4100
I норм
40000
3 11
= 2102 A.
Жіберілген тон бойынша алюмиенді шина кескіндерін таңдаймыз,
өйткені трансформаторды ЗРУ қосатын шинді көпір, кіші ұзындықта және
подстанцияның шекарасында орналасады. Екі жолақты Г тәріздес (120 10)
мм2; Iқос=2310 А шиналарды қабылдаймыз.
Жалғасатын режимде қыздыру шарты бойынша шиналарды тексереміз
Iмах=2102 АIдоп=2310 А.
Термикалық беріктіктегі шиналарды тексереміз
Fmin
BК
С
(4.9)
мұндағы Вк - квадраттік тоқтың импульсі А2 с;
С - функция, оның мәні [8] бойынша анықталады.
C 91∙
1
2
мм2
(4.10)
F
123 103
91
2
Шиналардың мехникалық беріктіктерін тексереміз.Өзіндік тербелістің
жиілігі 200 Гц-тен жоғары болса,онда оның сол жағдайдағы ұшуын
анықтаймыз
200
173, 2
2
J
q
(4.11)
мұндағы l - изолятор аралығындағы ұшу ұзындығы;
j - өске байланысты шинаның көлденен кескін инерция
кезін,перпендикулярды майысқақ күшіне бағытталған см4;
q - шиналардың көлдененді кескіні.
Осыдан шығады l 2
173, 2
200
J
q
.
34A c
3,86 мм .
l
Егер шиналар қабырғада орналасса, ал пакеттегі жолақтар өзара қатты
байланыста болады, онда инерция кезі анықталады
4
Онда
l 2
173, 2
200
0,124
0,8 4
2
егер шиналар ұшу кезінде плашмяда орналасса, онда
J
l 2
b h 3
6
173, 2
200
1,2 0,13
6
0,002
3,2
= 0,15м.
4
Бұл шиналардың орналасу нұсқалары, ұшудың ұзындығын 1 метрге
дейін ұзартады, яғни ол ұшудың маңызды үнемдеуіне әкеледі.
Плашмя шиналарының орналасуын қабылдаймыз; ұшу 1 м; фаза ара
қашықтықтары а=0,8 м.
Төсеуіштер арасындағы ара қашықтықтарын анықтаймыз
Г 0,216
а П
i у
4
Е J Г
k ф
(4.12)
мұндағы aп - жолақ өс аралығындағы ара қашықтықтары, см;
ar 2 0.4 0.8 см;
k ф - [8] бойынша коэффициент формасын 0,4 қабылдаймыз;
Е - шина материалдарының серпінділік модулі 7 10
i у - тоқтың соққысы, А.
10
Па тең;
П 0,216
0,8
4100
4
7 1010 0,0213
0,4
0,25 м,
J П
h b 3
12
1,2 0,13
12
4
35J 0,72 b 3 h 0,72 1,23 0,1 0,124 см .
0,17 =0,41м .
0,002 см ,
0,001 см .
Екі жолақ-изоляторлардың механикалық жүйесі өзіндік тербелістің
жиілігі 200 Гц жоғары болу қажет,өйткені механикалық резонанс
нәтижесінде,тез күщеюі жоғарлауы болмау қажет.
Осыдан шығатыны, lП шамасы тағы бір шарт бойынша таңдалады
lП 0,133 4
Е J Г
m n
10 2
(4.13)
мұндағы mn 0.432 кгм - жолақ салмағы ұзындық бірлігі бойынша
l Г 0,133 4
7 1010 0,001
0,432
10 2 0,17
ℓп=0,25r мәнің қабылдаймыз.
Ұшу төсеуішінің саны
n
l
L n
1
1
0,25
1 3 .
п=3 қабылдаймыз. Ұшу кезіндегі үш төсеуіштің есептеліп ұшуы
t n
k ф i у2 10 7
4 b
(4.14)
мұндағы b=4 мм=0,004 м.
t n
0,4 4100 2
4 0,004
10 7 420
.
Жолақ материалындағы кернеуді анықтаймыз
n
t l n2
12 W n
(4.15)
n
1219 0,25 2
12 0,024
59,33 МПа,
W
b 2 h
6
1, 2 2 0.1
6
3
Шина материалындағы фазалар әсер ету кезіндегі кернеуді анықтаймыз
36 0,024 см .
ф 3 10 8
l 2 i у
аWф
,
(4.16)
Кедергі кезі мына формула бойынша есептелінеді
Wф
b h2
3
(4.17)
Wф
1,2 0.12
3
3
расч ф дол 75 МПа,
ф 3 10 8
12 4100
0,8 0,004
1,28 МПа.
Осылайша, шиналар механикалық жағдайда берікті болып келеді.
4.4 Майсқақ шиналарды таңдау
ОРУ 220 кВ және одан жоғары болса, майысқақ шиналар қолданады,
олар АС маркалар ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
