Трансформатор зауытының электрмен жабдықтау жүйесін жобалау

Жұмыс түрі: Дипломдық жұмыс
Тегін: Антиплагиат
Көлемі: 77 бет
Таңдаулыға:

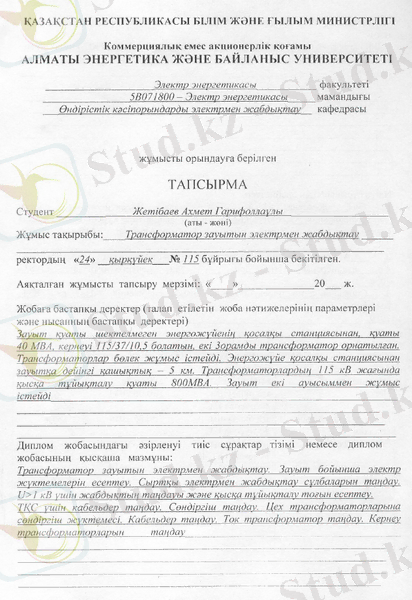

8

9

10

11

Аңдатпа

Дипломдық жұмыста трансформатор зауытының электрмен жабдықтау
жүйесін жобалауға арналған. Жұмыста бүкіл зауыт бойынша жүктемеге
есептеу жүргізілген, электрмен жабдықтаудың ең тиімді сұлбасы таңдалған
(екі нұсқаны салыстыру арқылы), 35 кВ және 10 кВ шиналарындағы қысқа
тұйықталу тоқтары есептелініп, олардың нәтижелері бойынша электр
жабдықтары таңдалды.
Дипломдық жұмыста өмір тіршілік қауіпсіздігі мен экономикалық бөлім
қарастырылды.

Аннотация

Дипломная работа посвящена разработке системы электроснабжения
трансформаторного завода. Произведен расчет нагрузок по всему заводу,
выбрана наиболее рациональная схема электроснабжения (сравнение двух
вариантов), рассчитаны токи короткого замыкания на шинах 35 кВ и 10 кВ, по
результатам которых осуществлен выбор электрооборудования
В дипломной работе были расмотрены разделы по безопасности
жизнедеятельности и экономическая часть.

Annotation

Thes is devoted to the development of power supply system Transformer
Plant. The calculation of loads throughout the plant, chosen as the most rational
scheme of power supply (to compare two versions), calculated short-circuit currents
at the buses of 35 kV and 10 kV, which resulted in realized selection of electrical
equipment.
As a diploma job sections were examined for life safety and economic part.

12

Мазмұны

Кіріспе

8

1
1.1
1.2
2
2.1
2.2
2.3

2.4
3
3.1
3.2
4

4.1

4.2
4.3
4.4
4.5
4.6
4.7
4.8
5
5.1

5.2

5.3
Трансформатор зауытын электрмен жабдықтау
Зауыттағы технологиялық процесс
Жобаға берілген мәліметтер
Зауыт бойынша электр жүктемелерін есептеу
Жарықтану жүктемесін есептеу
Зауыт бойынша 0,4 кВ электр жүктемелерін есептеу
Цех трансформаторлар санын таңдау және 0,4 кВ кернеуіндегі
реактив қуатын компенсациялау

Зауыт бойынша электр жүктемелерінің нақтыланып есептелуі ... .

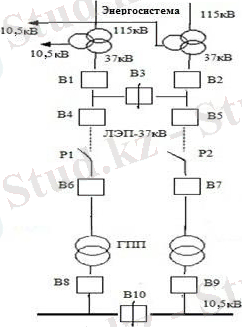

Сыртқы электрмен жабдықтау сұлбаларын таңдау
I нұсқа үшін технико-экономикалық есептеулер
II нұсқа үшін технико-экономикалық есептеулер
U1кВ үшін жабдықтың таңдауы және қысқа тұйықталу тогын
есептеу
СҚ - дан тұтынуын ескере отырып Iкз (U=10 кВ) қысқа тұйықталу
тогын есептеу
Cөндіргіштерді таңдау
Ток және кернеу трансформаторларын таңдау
Жүктеме сөндіргіш таңдау
Шығыс желілерінің күштік кабельдерін таңдау
БТҚС шиналарын таңдау
Изоляторларды таңдау
Өндірістің жүктеме картограммасын есептеу
Реактивті қуатты компенсациялау
6-10 кВ желілері бойынша компенсацияланған құралдардың
орындарын табу
Цех трансформаторлар санын таңдау және 0,4 кВ кернеуіндегі
реактив қуатын компенсациялау
Қондырғылар орнының толтыру құралдарының құрамы мен
қуатын анықтау
9
9
11
12
12
12

13

21
26
26
34

39

39
41
42
45
51
56
57
58
59

59

61

63

5.4. Электрлік желілер бойымен 6-10 кВ белсенді және реактивті

қуаттың ағын-таратуын есептеу
63

5.5
5.6

6

СКБ-сын қосу бойынша жөндеу жұмыстары

Таңдау бойынша ТҚС 6-10кВ реактивті қуаттың орнын толтыру

13
64

65
67

6.1
6.2
6.3
7

7.1

7.2
7.3

тиімділігін зерттеу
Экономикалық бөлім
Техника-экономикалық дәлелдеме

Инвестициялық жоспар
Инвестициялық көрсеткіштер
Өмір тіршілік қауіпсіздігі

67
67
73
75

75
79
83

Кәсіпорынының өрт қауіпсіздігі бойынша категориясын және
бөлменің өрт жарылыс қауіпсіздігі бойынша класын анықтау.

Ғимараттар мен құрылғыларды найзағайдан қорғау

Электр қауіпсіздігі бойынша нөлдеуге есеп жүргізу.
Қорытынды
Әдебиеттер тізімі
Қосымша А (Зауыттың жарықтық жүктемесі)
Қосымша Б (Зауыттың 0,4 кВ жарықтық және күштік жүктемесі)
Қосымша В (Зауыт бойынша жүктемелердің нақтыланған есептелінуі)
Қосымша Г (Цех бойынша электрлік жүктемелері)

14

Кіріспе

Өндірістің дамуы мен халық шаруашылығының жылдан жылға
өркендеп өсуі энергетика саласының жетілдірілуін қажет етеді, оның ішінде
өндірістік кәсіпорынды электрмен жабдықтау жүйесін сенімді және тиімді
етіп құру, электр жетегімен және технологиялық процестерді
автоматтандырылған басқару жүйесіне көшіру қажет. Өндірістің көлемі
үздіксіз ұлғаю үстінде, жаңа энергетикалық объекттің кұрылыс уақытының
азаюы және ескілерін қайта жаңарту, меншікті күрделі салымның азаюы,
отынның меншікті шығынының азаюы, өнімділік еңбектің жоғарлауы, электр
энергетика саласының өндірістік құрылымының жақсарғанын көрсетеді.
Сексен жыл арлығында электр энергетика дамыды және жалпы ұлттық
монополия ретінде қызмет жасады. 1991 жылы энергетикалық жүйенің бірігуі
және электр энергетиканың орталықсыздандыру және біртұтас құрылымның
ыдырау процесі, саланың реформалану процесі басталған еді. Оған қарамастан
электр энергиясы бұрынғыдай энергияның әмбебаб қалыпында қалады.
Негізгі электр энергиясын тұтынушылар өндірістік кәсіпорын, транспорт,
ауыл шаруашылығы, қаланың коммуналды шаруашылығы, сонымен катар
өндірістік объекті электр энергияның сексен пайызын тұтынады.
Электр энергиясы халық шарушылығының барлық саласында
қолданады. Сондай-ақ әртүрлі механизмді электр жетегі үшін әртүрлі электр
технологиялық қондырғы үшін, біріншіден электр термиялық қондырғы және
электрмен пісіру қондырғысы үшін электролиз, электр ұшқынды және электр
дыбысты материалды өңдеу, электрлік сырлау үшін қолданады.

Қазіргі
таңда өндірістің тез өркендеуіне байланысты электр

энергиясының сенімділігі мен сапасын қамтамасыз ету қажет. Қамтамасыз
ететін электр энергиясы белгілі мөлшерде және соған сай сапасымен
энергожүйеден өндірістік объектіден беріледі.
Өндірілген энергияны өндірістік өнеркәсіптерге тарату және тұтыну
экономикалық жағынан өте тиімді және сенімді кылып шығарылуы керек.
Электр энергиясының таралуын барлық сатыда тұтынатын кернеумен
тұтынушыларға жоғары кернеумен максималды жақындауды қамтамасыз ету
үшін сенімді және экономикалық жағынан өте тиімді жүйені энергетиктер
ойлап тапты.
Негізгі тапсырма объектіні жобалау электрмен жабдықтау жоғары
сатылы сенімділік және экономикалық жағынан өте тиімді етіп қамтамасыз
ету. Өндірістік өнеркәсіпті электрмен жабдықтауды жобалау үш кезеңнен
тұрады: технико-экономикалық негіздеу, техникалық жоба, жұмыстық сызба.
Электр қондырғының құрылысы эксплуатацияның қауіпсіздігін қамтамасыз
ету, сенімді және тиімді болуы керек. Жобалау барысында бұл көрсеткіштерді
техника-экономикалық есептеу арқылы табамыз.

15

1. Трансформатор зауытын электрмен жабдықтау

1.1 Технологиялық процестің сипаттамасы

Трансформатор кұру қазіргі заманғы өндіріс саласының негізі болып
табылады. Трансформатордың мәні электр энергетика саласында өте үлкен,
сонымен қатар электр энергетикасын аз шығынмен береді. Трансформатордың
өндірістік технологиясы үлкен еңбекті қажет ететін процесс, қазіргі заманғы
ғылым мен техниканың алға дамуы, көптеген жетістіктерге жеттуде.
Трансформатордың құрылымды-технологиялық ерекшелігі, магниттік
жүйе. Өндірісте ілгерімді игеру шешімі магниттелу жүйесіндегі бөлігінің бір
түрі, шихтовканың сұлбасы, электротехникалық болаттың жалпақша тілінген
тілігінің кұрылымы және салқындататын каналдар, тұтас тұрғы өзектердің
элементері, трансформатор жасау дәрежесіне сай жасалынады. Пластинаны
дайындау үшін магниттік жүйе жоғары сапалы салқын сырғанайтын
анизотропты орамдық болаттың қалыңдығы 0,27 мм аз ғана меншікті
шығынымен және жоғары магнитті өтімділігімен, жылуға төзімді
оқшауламамен қапталған. Магниттік жүйені дайындау технологиясында
зашихтовкасын жағары ярмаға, содан кейін магниттік жүйенің өзегіне орамды
орнатады. Қазіргі сұлба да пластинді қисық түйіспемен бұрышқа карай
каттау, түйіспенің ығысуынан пластин престелген өзекке сияқты
болады,белсенді бөлімде ярм тесілмеуін қамтамасыз етеді және электр
техникалық болатты қолдану көбірек тиімді, активті және реактивті қуаттың
шығыны минималды болады.
Орамы мен оқшауламасы
25МВА-ға дейін трансформаторларда мыс пен алюминий орамды сым
қолданыста, қуаты үлкен болғанда тек мысты қолданады. Күрделі сымдар
үшін бір талшықты сымдар қолданады: бөлінген, 2,3,4 карапайым
өткізгіштерден тұрады және транспортталған, эмальданған өткізгіштің көп
бөлігі сымның ұзындығы бойынша транспортталу мақсаты орамға қосылатын
шығынды азайтады. Жалпы сымның оқшауламасы арнайы маркамен жоғарғы

кернеулі қағазбен
жасайды. Трансформатордың құрылысына сапалы

жабыстырылған мойынтұрығы және теңестірілетін оқшаулама, қатты
оқшауланған бөлшек күрделі конфигурациясымен, ығыстыру әдісімен
дайындалады. Оралатын аспап көлденең және тік өспен айналады,
гидравликалық пресс, вакумды-кептіргіш шкаф және басқа да қажет
технологиялармен орамның кез келген типін жоғары сапалы жасалуын
қамтамасыз етеді. Орамды орау арнайы ашылуын түзету үшін қондырғыны
өстік және радиалды пресстеу қолданады. Өстік өлшемнің тұрақтану
мақсатында барлық орамда кептіру операциясы келесідей орындалады:
вакумды-кептіргіш шкафта престелгеннен кейін гидравликалық престеу,
арнайы қысатын плитка қолданылады, телескопты серіппе жабдықталған.

16

Бак
Бактың ішкі және сыртқы беті, әдетте еріткіштер ФЛ-ОЗК грунтпен
қапталады, олардың сыртқы беті қосымша ХВ-124 эмальмен қапталады.
Осындай қаптаулар сенімді коррозиядан сақталуын барлық климаттық
шарттарға және олардың майлылығы берік болады. Активті бөлігінің
көптігіне байланысты тәуелді болады, бак жоғарғы және төменгі ажырататын
кұрылғыдан тұрады. Бакқа керек қондырғылар және арматура бәрі
орналасады: кеңейткіш, тығыздалған күймеше, термосифонды сүзгі,
сақтандырғыш клапан, құюға арналған крандар, төгу және майды үлгі ретінде
алу, бакты жерлендіру үшін қысқыш, зауыттық кесте және т.б. Күштік
тарататушы трансформатор- косалқы станцияның негізгі элементіне техника
жағынан және эксплуатациялық мінездемесі, экологиялық жағынан қатты
талап қояды. Майтолтырылған трансформаторлар, салыстырмалы түрде
арзандығына және кұрылысының қарапайымдылығына қарамастан, кемшілігі
де бар. Құрғақ тарататушы трансформаторларға байланысты ол орташа кернеу
тобына жатады мұнда көп кездесетін қондырғылар, ескі технологиямен
жасалынған. Құрғақ трансформатордың негізгі элементі, оның
тұтынушылардың қасиетін анықтайды, жоғарғы кернеудің орамы болып
табылады, сапасы колданатын материалдарына және жасалу технологиясына
байланысты болады. Орамға оқшауланған диэлектрикті сіңіру технологиясын
қолданғанда келесідей орамды кептіру эксплуатация жасаған кезде ылғалды
белсенді жұтады, беттік разрядтар жүргізеді, оқшауламаның тездетіп ескіруіне
және трансформатордың уақытынан бұрын істен шығуына әкеледі. Осындай
трансформаторларды ылғалдылығы жоғары жерлерде қолдана алмаймыз,
жұмыс жасау уақыты өте аз, механикалық беріктігіне ие емес, қысқа
тұйықталу тоғын тесіп өтетін тоғына берік, қолайсыз болады.
Трансформатордың жасалу технологиясы құйылған орамы қоспаны
қолдандырмайды және газдық микросызық орауыштың кұрамында, разрядтың
бөлшектелген мәні жоғарлауына, оқшауламаның тез ескіруіне, жұмыс істеу
уақытының азаюына әкеледі.
Өндірістің көлеміне тәуелді, трансформатордың тізімдемесі мен
құрылымды-технологиялық ерекшелігімен ерекшеленеді, көптеген зауыттарда
цехтің кұрылымы бар, типімен ерекшеленеді. Басқа зауыттар атап шыққан
цехтар мен бөлімдерге ие емес, кейде басқа цехтар мен бөлімдер болады
бірнеше функцияны біріктірген. Кәсіпорынның шарттарына
шығарушылардың әдетте үлкен бөлігі әртүрлі типін және
трансформаторлардың типтерінің сәйкес келуі, негізгі цех жасайды және буын
бойынша (магниттік сым, орамдар, оқшаулағыш, ауыстырып-қосқыш
қондырғы, бак) немесе бөлшектерді жинайды, осы буынды толымдау
(ярмалық арқалық магнитті сымды жинау үшін, қағаз-бакелитті цилиндр
оралған орам үшін).

17

1.2 Жобаға берілген мәліметтер

1.Зауыттың бас жобасының сұлбасы.
2.Зауыт цехтарының электр жүктемесі туралы мәліметтер (1 кесте).
3. Зауыт қуаты шектелмеген энергожүйенің қосалқы станциясынан,
қуаты 40 МВА, кернеуі 1153710,5 болатын, екі 3 орамды трансформатор

орнатылған.
Трансформаторлар бөлек жұмыс істейді.ЭБЖ-115кВ қ.т.

жағындағы қуаты 800 МВА тең.
4.Энергожүйе подстанциясынан зауытқа дейінгі ара қашықтық 5 км.
5.Зауыт екі ауысыммен жұмыс істейді.

1 кесте - Зауыттың электр жүктемелері

18 Цех №
Цехтар атауы
ЭҚ
саны, n
Орнатылған қуат, кВт
Цех №
Цехтар атауы
ЭҚ
саны, n
Бір ЭҚ, Рн
∑Рн
1
Механикалық корпус
160
5-40
3900
2
Дәнекерлеу цехы
150
1-50
3600
3
Аппараттық цех
100
5-10
2000
4
Изоляциялық цех
50
1-30
700
5
Оттекті станция
15
5-80
250
6
Компрессорлар орны:
-
-
-
-
a) 0,4 кВ
12
10
120
-
б) СҚ 10 кВ
4
800
3200
7
Электро-ремонттық цех
40
10-20
180
8
Депоэлектрокар
20
1-20
150
9
Столярлы цех
30
1-25
250
10
Лаковарлық цех
25
5-20
350
11
Зауыт әкімшілігі, асхана
40
3-40
350
12
Механикалық-жинақтаушы цех
170
5-40
350
12а
Жинақтаушы цех бөлмесі
30
3-100
400
13
Дайындап-дәнекерлеу цехы
100
3-50
2100
14
Сым орамдарының цехы
150
5-10
1800
15
Май склады
2
14
28
16
Тәжірибелік цех
20
1-80
800
17
Котельді
40
10-80
720
18
Трансформаторлық май склады
3
10
30
19
Өтпелі бөлме
2
10
20

2 Зауыт бойынша электр жүктемелерін есептеу

2.1 Жарықтану жүктемесін есептеу

Өндірістің жүктемесін анықтағанда, жарықтану жүктемесінің есептелуін
сұраныс коэффициенті және өндіріс ауданының шаршы метрге жарықтану
жүктемесінің меншікті тығыздығының жеңілдетілген әдісімен шығарамыз.
Бұл әдіс бойынша, есептелетін жарықтандыру жүктемесі, ең жүктелген
ауысымдағы жарықтанудың орташа қуатына тең деп қабылданады және келесі
формулалар бойынша есептеледі:

P

po

K

co

P
yo

, кВт

(2.1)

Q

po
tg P
o po
, квар
(2.2)

мұнда Кco - жарықтану жүктемесінің активті қуаты бойынша сұраныс
коэффициенті

tgφ - реактивті қуат коэффициенті, cos
бойынша анықталады;

Руо - цех бойынша жарықтану қабылдағыштарының белгіленген қуаты,
белгілі өндіріс ауданының 1м2 еден бетіне меншікті жарықтану жүктемесімен
анықталады:

P

yo
F , кВт
o
(2.3)

мұнда F - зауыттың бас жоспары бойынша анықталатын өндіріс
ғимаратының ауданы, м2;
ρ - меншікті есептік қуат, 1м2-қа кВт.
Барлық есептеулер 2.1 кестеге енгізіледі.

2.2 Зауыт бойынша 0,4 кВ электр жүктемелерін есептеу

Зауыт цехтары бойынша кернеуі 1кВ-қа дейінгі электр жүктемелерді
есептеу жеңілдетілген реттелген диаграммалар әдісі бойынша жүргізіледі.
Цехтар бойынша күштік және жарықтану жүктемелерді есептеудің нәтижелері
2.2-кестеге енгізілген.
Электр қабылдағыштар топтары үшін ең жүктелген ауысымдағы орташа
активті және реактивті жүктеме есептеледі:

P

и н

(2.4)

Q
см
см
tg , квар
(2.5)

19

см
K Р , кВт
P

Электр қабылдағыштардың есептік активті және реактивті қуаттары:

P

р

K

р

см

, кВт

(2.6)

Электр қабылдағыштарының эффективті саны:

э

Р

н

(2.7)

Кр=f(Ки,nэ)
Егер m=3, онда nэ=n

2.3 Цех трансформаторлар санын таңдау және 0,4 кВ кернеуіндегі
реактив қуатын компенсациялау

Цех трансформаторларының саны мен қуатын анықтау технико-
экономикалық есептеулер жолымен ғана мүмкін, келесі факторларды ескеріп:
тұтынушыларды электрмен қамдау сенімділігнің категриясын; 1кВ-қа дейінгі
реактивті жүктемені компенсациялауын; қалыпты (нормалы) және авариялы
режимдерде трансформатордың аса жүктемелу қабілетін; стандартты қуаттар
қадамы; жүктеме графигі бойынша трансформаторлардың тиімді жұмыс
режимдерін.
Есептеуге берілгендер:
Рp0,4= 9265,74 кВт;
Qp0,4= 9096,28 квар;
Sp0,4= 12984,46 кВА.
Трансформатор құрылыс зауыты 2 категориялы тұтынушыларға жатады,
зауыт екі ауысыммен жұмыс істейді; сондықтан трансформатордың жүктелу

коэффициенті Кзтр=0,75.
қабылдаймыз.
ТМЗ-1000-100,4
қуатын Sнтр=1000кВА тең

S уд

S
Sp0,4
Fцехов
9265,74
75980

0,2

(2.9)

Ең көп есептік активті жүктемені қамдау үшін қажетті қуаттары бірдей
цех трансформаторлардың минималды саны:

N Tmin

Pp0,4
K 3 S HT

ΔN

(2.10)

20 Р
n
2 Р
н max

2.1 кесте - Жарықтық жүктемені есептеу

14 Цех
№
Цехтар атауы
Ғимарат
өлшемдері, м
Ғимарат
ауданы, м²
Меншікті
жарықтану
жүктемесі,ро,
кВтм2
Сұраныс
коэф.,
Кс
Жарық-
танудың
орнатыл-
ған
қуаты,
Рyо, кВт
Жарықтану
жүкте- месінің
есеп.қуаты
Cosφ
tgφ
Лам-
па
түрі
Цех
№
Цехтар атауы
Ұзын.,м
Ені, м
Ғимарат
ауданы, м²
Меншікті
жарықтану
жүктемесі,ро,
кВтм2
Сұраныс
коэф.,
Кс
Жарық-
танудың
орнатыл-
ған
қуаты,
Рyо, кВт
Рро,
кВт
Qро,
кВар
Cosφ
tgφ
Лам-
па
түрі
1
Механикалық корпус
137
75
10275
0,018
0,8
184,95
147,96
73,98
0,90
0,5
ДРЛ
2
Дәнекерлеу цехы
125
75
9375
0,014
0,95
131,25
124,69
62,34
0,90
0,5
ДРЛ
3
Аппараттық цех
125135
5525
10250
0,012
0,95
123
116,85
58,4
0,90
0,5
ДРЛ
4
Изоляциялық цех
50,3
15,15
1200
0,014
0,95
16,8
15,96
7,98
0,90
0,5
ДРЛ
5
Оттекті станция
50
15
750
0,014
0,8
10,5
8,4
4,2
0,90
0,5
ДРЛ
6
Компрессорлар орны
3020
2015
950
0,010
0,6
9,5
5,7
2,85
0,90
0,5
ДРЛ
7
Электр-ремонттық цех
60,30
20,15
1500
0,012
0,95
18
17,1
8,55
0,90
0,5
ДРЛ
8
Депо электрокар
40
10
400
0,011
0,7
4,4
3,08
1,54
0,90
0,5
ДРЛ
9
Столярлы цех
65
40
2600
0,013
0,95
33,8
32,11
16,05
0,90
0,5
ДРЛ
10
Лаковарлық цех
50
10
500
0,012
0,95
6
5,7
2,85
0,90
0,5
ДРЛ
11
Зауыт әкімшілігі, асхана
140
30
4200
0,018
0,9
75,6
68,04
34,02
0,90
0,5
ЛЛ
12
Механикалық жинақтаушы
цех
160
60
9600
0,015
0,85
144
122,4
61,2
0,90
0,5
ДРЛ
12а
Жинақтаушы цех бөлмесі
60
30
1800
0,015
0,85
27
22,95
11,47
0,90
0,5
ДРЛ
13
Дайындап-дәнекерлеу цехы
145
45
6525
0,015
0,85
97,88
83,2
41,6
0,90
0,5
ДРЛ
14
Сым орамдарының цехы
135,125
45,15
7950
0,014
0,95
111,3
105,74
52,87
0,90
0,5
ДРЛ
15
Май склады
35
10
350
0,011
0,60
3,85
2,31
1,15
0,90
0,5
ДРЛ
16
Тәжірибелік цех
90,45
28,6
7425
0,015
0,95
111,37
105,8
52,9
0,90
0,5
ДРЛ
17
Котельді
60,60

3300
0,012
0,80
39,6
31,68
15,84
0,90
0,5
ДРЛ
18
Трансформаторлық май
склады
65

1300
0,011
0,60
14,3
8,58
4,29
0,90
0,5
ДРЛ
19
Өтпелі бөлме
25
34,8
500
0,018
0,90
9
8,1
4,05
0,90
0,5
ЛЛ
Аумақты жарықтандыру
800
475
380
0,009
1
3420
3420
1710
0,90
0,5
ДРЛ
14

2.2 кесте - U = 0,4 кВ Зауыт цехтары бойынша күштік және жарықтық жүктемелерді есептеу

15 №
Цехтардың аталуы
ЭҚ
сан
Орнатылған қуат, кВт
m
Kи
Cosφ
tgφ
Орташа жүктеме
nэ
Kp
Есептік жүктеме
№
Цехтардың аталуы
n
Рнmin
Рнmax
∑Pн
m
Kи
Cosφ
tgφ
Pсм,кВт
Qсм,квар
nэ
Kp
Pp, кВт
Qp,
квар
Sp, кВА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
Механикалық корпус
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
1
а) күштік жүктеме
160
5
40
3900
m3
0,25
0,65
1,17
975
1140,75
160
0,67
653,25
1140,75
-
1
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
147,96
73,98
-
1
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
801,21
1214,73
1455,16
2
Дәнекерлеу цехы
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
2
а) күштік жүктеме
150
1
50
3600
m3
0,45
0,6
1,33
1620
2154,6
144
0,73
1182,6
2154,6
-
2
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
124,69
62,34
-
2
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
1307,29
2216,94
2216,94
3
Аппараттық цех
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
3
а) күштік жүктеме
100
5
10
200
m3
0,3
0,7
1,02
60
61,2
40
0,75
45
61,2
-
3
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
116,85
58,4
-
3
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
161,85
119,6
201,24
4
Изоляциялық цех
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
4
а) күштік жүктеме
50
1
30
700
m3
0,55
0,9
0,48
385
184,8
47
0,83
319,55
184,8
-
4
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
15,96
7,98
-
4
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
335,51
192,78
386,95
5
Оттекті станция
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
5
а) күштік жүктеме
15
5
80
250
m3
0,4
0,7
1,02
100
102
7
0,94
94
112,2
-
5
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
8,4
4,2
-
5
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
102,4
116,4
155,03
6
Компрессорлар орны
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
6
а) күштік жүктеме
12
10
10
120
m3
0,6
0,7
1,02
72
73,44
12
0,9
64,8
73,44
-
6
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
5,7
2,85
-
6
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
70,5
76,29
103,88
15

2.2 - кестенің жалғасы

16 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
7
Электро-ремонттық цех
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
7
а) күштік жүктеме
40
10
20
180
m3
0,3
0,7
1,02
54
55,08
18
0,85
43,2
55,08
-
7
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
17,1
8,55
-
7
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
60,3
63,63
87,66
8
Депо электрокар
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
8
а) күштік жүктеме
20
1
20
150
m3
0,6
0,75
0,88
90
79,2
15
0,9
81
79,2
-
8
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
3,08
1,54
-
8
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
84,08
80,74
116,57
9
Столярлы цех
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
9
а) күштік жүктеме
30
1
25
250
m3
0,2
0,7
1,02
50
51
20
0,8
40
51
-
9
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
32,11
16,05
-
9
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
72,11
67,05
98,47
10
Лаковарлық цех
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
10
а) күштік жүктеме
25
5
20
350
m3
0,6
0,9
0,48
210
100,8
25
0,85
178,5
100,8
-
10
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
5,7
2,85
-
10
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
184,2
103,65
211,36
11
Зауыт әкімшілігі, асхана
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
11
а) күштік жүктеме
40
3
40
350
m3
0,45
0,8
0,75
157,5
118,12
18
0,85
133,87
118,12
-
11
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
68,04
34,02
-
11
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
201,91
152,14
252,81
12
Механикалық-
жинақтаушы цех
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
12
а) күштік жүктеме
170
5
40
350
m3
0,3
0,7
1,02
105
107,1
18
0,85
89,25
107,1
-
12
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
122,4
61,2
-
12
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
211,65
168,3
270,41
16

2.2 - кестенің жалғасы

17 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
12а
Жинақтаушы цех
бөлмесі
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
12а
а) күштік жүктеме
30
3
100
400
m3
0,3
0,7
1,02
120
122,4
8
0,95
114
134,64
-
12а
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
22,95
11,47
-
12а
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
136,95
146,11
200,26
13
Дайындап-
дәнекерлеуцехы
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
13
а) күштік жүктеме
100
3
50
2100
m3
0,45
0,6
1,33
945
1256,85
84
0,73
689,85
1256,85
-
13
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
83,2
41,6
-
13
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
773,05
1298,45
1511,15
14
Сым орамдары цехы
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
14
а) күштік жүктеме
150
5
10
1800
m3
0,4
0,7
1,02
720
734,4
150
0,7
504
734,4
-
14
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
105,74
52,87
-
14
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
609,74
787,27
995,79
15
Май қоймасы
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
15
а) күштік жүктеме
2
14
14
28
m3
0,3
0,7
1,02
8,4
8,57
2
1,19
10
9,427
-
15
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
2,31
1,15
-
15
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
12,31
10,58
16,23
16
Тәжірибелік цех
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
16
а) күштік жүктеме
20
1
80
800
m3
0,3
0,8
0,75
240
180
20
0,85
204
180
-
16
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
105,8
52,9
-
16
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
309,8
232,9
387,58
17
Котельді
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
17
а) күштік жүктеме
40
10
80
720
m3
0,55
0,8
0,75
396
297
18
0,87
344,52
297
-
17
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
31,68
15,84
-
17
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
376,2
312,84
489,28
17

2.2 - кестенің соңы

18 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
18
Трансформаторлық
май қоймасы
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
18
а) күштік жүктеме
3
10
10
30
m3
0,3
0,7
1,02
9
9,18
3
0,95
8,55
10,098
-
18
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
8,58
4,29
-
18
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
17,13
14,39
22,37
19
Өтпелі бөлме
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
19
а) күштік жүктеме
2
10
10
20
m3
0,45
0,80
0,75
9
6,75
2
1,05
9,45
7,425
-
19
б)жарықтық жүктеме
-
-
-
-
-
-
-
-
-
-
-
-
8,1
4,05
-
19
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
17,55
11,47
20,96
Аумақты жарықтандыру
-
-
-
-
-
-
-
-
-
-
-
-
3420
1710
-
Қорытынды
-
-
-
-
-
-
-
-
-
-
-
-
9296,28
9096,28
12984,46
18

мұнда Рр 0,4 - жинақты есептік активті жүктеме;
кз - трансформатордың жүктелу коэффициенті;
Sнт - трансформатордың келісілген номиналды қуаты;
N - жақын бүтін санға дейін қосылғыш.

N Tmin

9265,74
0,75 1000

0,65 13

ТМЗ-1000-100,4 трансформаторын таңдаймыз . Трансформаторлардың
таңдалған саны бойынша кернеуі 1 кВ-қа дейінгі желіге трансформаторлар
арқылы берілетін ең көп реактивті қуатты анықтайды:

Q 1 (1,1Nmin

з р 0,4

, квар

(2.11)

Q1 (1,1 13 1000 0,75)2 (9265,74) 2 5401,08 квар

QЭ

Q1

N13

10 кВ

0,4 кВ

Pp0,4; Qp0,4

QНБК

2.1 сурет - орынбасу сұлбасы

0,4 кВ шиналарындағы реактив қуаты балансының шартынан Qнбк
мәнін анықтаймыз:

1

Qнбк Q1 Q p0,4
Q 1 9096,28 5401,08 3695,2

19
(2.12)

Sнт К 2 ) - Р 2

Әр трансформаторға келісетін бір конденсаторлар батареясының қуатын
анықтаймыз:

Q НБКТП
Q НБК1
N Т
, квар
(2.14)

Q НБКТП

3695,2
13
284,25квар

Жоғарыда табылған мәндерге сәйкес УКЛН-0,38-300-15У3 типті
конденсаторлық батареясын таңдаймыз. Содан кейін 2.3 кестеге енгіземіз. Бұл

кестеде цехтар
ТҚС-ларына төменвольтті жүктемелерді орналастыру

көрсетілген.

2.3 кесте - Төмен вольтті жүктемелерді ТҚС бойынша орналастыру

20 №№ТП,Sнтп,Qнбктп
Цех №
Рр0,4,кВт
Qр0,4,квар
Sр0,4, кВА
Кз
ТҚС1 ТҚС3
(5x1000)
1
801,21
1214,73
-
0,8
ТҚС1 ТҚС3
(5x1000)
2
1307,29
2216,94
-
0,8
ТҚС1 ТҚС3
(5x1000)
3
161,85
119,6
-
0,8
ТҚС1 ТҚС3
(5x1000)
4
335,51
192,78
-
0,8
ТҚС1 ТҚС3
(5x1000)
5
102,4
116,4
-
0,8
ТҚС1 ТҚС3
(5x1000)
6
70,5
76,29
-
0,8
ТҚС1 ТҚС3
(5x1000)
7
60,3
63,63
-
0,8
ТҚС1 ТҚС3
(5x1000)
8
84,08
80,74
-
0,8
ТҚС1 ТҚС3
(5x1000)
9
72,11
67,05
-
0,8
Qнбктп (5x300)
-
-
-1500,00
-
0,8
Қорытынды
-
2995,25
2648,16
3998,03
0,8
ТҚС4 ТҚС5
(4x1000)
11
201,91
152,14
-
0,83
ТҚС4 ТҚС5
(4x1000)
16
309,8
232,9
-
0,83
ТҚС4 ТҚС5
(4x1000)
17
376,2
312,84
-
0,83
ТҚС4 ТҚС5
(4x1000)
18
17,13
14,39
-
0,83
ТҚС4 ТҚС5
(4x1000)
19
17,55
11,47
-
0,83
ТҚС4 ТҚС5
(4x1000)
14
609,74
787,27
-
0,83
Аумақты жар.(46,8%)
-
1600
800
-
0,83
Qнбктп (4x300)
-
-
-1200,00
-
0,83
Қорытынды
-
3132,33
1111,48
3323,68
0,83
ТҚС6 ТҚС7
(4x1000)
12
211,65
168,3
-
0,86
ТҚС6 ТҚС7
(4x1000)
12а
136,95
146,11
-
0,86
ТҚС6 ТҚС7
(4x1000)
13
773,05
1298,45
-
0,86
ТҚС6 ТҚС7
(4x1000)
15
12,31
10,58
-
0,86
ТҚС6 ТҚС7
(4x1000)
10
184,2
103,65
-
0,86
Аумақты жар.(53,2%)
-
1820
910
-
0,86
Qнбктп (4x300)
-
-
-1200,00
-
0,86
Қорытынды
-
3138,16
1437,09
3451,56
0,86

Qнбк - ды қуаттарына пропорционал ТҚС-ларға орнатамыз.
Бастапқы берілгені:Qр 0,4 = 9096,28 квар;
ТҚС1,3: QрТП1,3=4148,16 квар

Q р нбк

нбк1 р ТП1,3
Qр 0,4

,квар

(2.14)

Q р нбк
3695,2 4148,16
9096,28
1685,11квар

Нақты реактивті қуаты: QфТП1,2=5·300=1500 квар
Ал компенсацияланбаған қуаты келесіге тең:

Qнеск QрТП1,3 QФТП1,3 квар

(2.15)

Qнеск 4148,16 1500 2648,16квар

2 . 4 кесте - Qнбк - лардың ТҚС-лар бойынша нақтыланған таратылуы

2.4 Зауыт бойынша электр жүктемелерінің нақтыланып есептелуі

2.4.1 ТҚС -дағы қуат шығындарын анықтау

ТМЗ-1000-100,4 трансформаторын таңдаймыз:

UВН=10 кB,
∆Pхх = 1,9 кВт,
Uнн=0,4 кB,
∆Pкз=10,8 кВт,

Iхх = 1,2 %, Uкз = 5,5 %.
ТП 1,3:Кз=0,78, N=5

ΔРт (ΔΔхх ΔPкз К з2 ) N

(2.16)

I %

100
U %

100

(2.17)

ΔРт (1,9 10,8 0,782 ) 5 42,35кВт

ΔQт (
1,2
100
1000
5,5
100
1000 0,782 ) 5 227,31квар

21 ТҚС
Qр ТП, квар
Qр НБК, квар
Qф ТП, квар
Qнеск, квар
ТҚС1 ТҚС3
4148,16
1685,11
1500
2648,16
ТҚС4 ТҚС5
2311,48
939
1200
1111,48
ТҚС6 ТҚС7
2637,09
1071,27
1200
1437,09
Q Q
ΔQт ( хх
Sнт кз Sнт К з2 ) N

ТП4-5:Кз=0,8, N=4

ΔРт (1,9 10,8 0,82 ) 4 35,25кВт

ΔQт (
1,2
100
1000
5,5
100
1000 0,82 ) 4 188,8квар

ТП6-7:Кз=0,83, N=4

ΔРт (1,9 10,8 0,832 ) 4 37,36кВт

ΔQт (
1,2
100
1000
5,5
100
1000 0,832 ) 4 199,56квар

Трансформаторлардың жалпы шығындары:

Σ Δ Р = 42,35+35,25+37,36=114,96 кВт;
Σ Δ Q = 227,31+188,8+199,56=615,67 квар

2.4.2 Синхронды қозғалтқыштардың есептік қуатын анықтау

РнСД =800кВт; cos = 0,8;
NСД =4; кз = = 0,87.
СҚ үшін есептік қуаттарын анықтайық:

Р

рСД

н СД

N

СД

к з , кВт

(2.18)

Q

рСД
Р

рСД
tg , квар
(2.19)

800 4 0,87 2784

Q
рСД
2784 0,75 2088квар

2.4.5 10 кВ БТҚС шиналарындағы реактив қуатының компенсациясын
есептеу

2.2 суретінде көрсетілген орынбасу сұлбасын құрамыз.

22 Р

QЭ

Q1

10 кВ

N13
Qрез

QBБК

0,4 кВ

Pp0,4; Qp0,4

QHБК

2.2 сурет - орынбасу сұлбасы

Резервті қуат:

Qрез=0,15· (Qр0,4+ΔQтр + Qрсд);
Qрез=0,15· (5173,37+615,67+2088)=1185 квар.

Энергожүйеден келетін қуат:

Qэ=0,25·ΣPр=0,25· (Pр0,4+ΔPтр+Pр.сд );
Qэ =0,25· (8884,48 +114,96+2784)=3041,17квар.

(2.24)

(2.25)

ЖККБ қуатын реактив куаты балансының шартынан анықтаймыз:
QВБК=Qр0,4+Qрез+ Qсд + ΔQтп -Qэ - Qнбк ; (2.26)
QВБК=5173,37+1185+2088+615,67-3041, 17-3900=6043,78 квар

Шиналарға QВБК:

QВБК=6043,782=3021,89 квар

Жоғары кернеулі батарей конденсатордың түрі:
УК-УКРЛ(П)56-10,5-3600-450 У3

23

2.5 - кесте - Зауыт бойынша жүктемелердің нақтыланған есептелуі

24 ТҚС,Sнт, Qбктп №
Цех№
n
Рн
min
Рн
max
∑Рн
Kи
ср.взв.
Орташа қуат
nэ
Kp
Есептік қуат
Кз
ТҚС,Sнт, Qбктп №
Цех№
n
Рн
min
Рн
max
∑Рн
Kи
ср.взв.
Pсм,кВт
Qсмквар
nэ
Kp
Pp, кВт
Qp,
квар
Sp, кВА
Кз
ТҚС1ТҚС3
1
160
5
40
3900
-
975
1140,75
-
-
-
-
-
0,78
ТҚС1ТҚС3
2
150
1
50
3600
-
1620
2154,6
-
-
-
-
-
0,78
ТҚС1ТҚС3
3
100
5
10
2000
-
60
61,2
-
-
-
-
-
0,78
ТҚС1ТҚС3
4
50
1
30
700
-
385
184,8
-
-
-
-
-
0,78
ТҚС1ТҚС3
5
15
5
80
250
-
100
102
-
-
-
-
-
0,78
ТҚС1ТҚС3
6
12
10
10
120

72
73,44

0,78
ТҚС1ТҚС3
7
40
10
20
180

54
55,08

0,78
ТҚС1ТҚС3
8
20
1
20
150

90
79,2

0,78
ТҚС1ТҚС3
9
30
1
25
250
-
50
51
-
-
-
-
-
0,78
ТҚС1ТҚС3
-
577
-
-
11150
0,3
3406
3902,07
279
0,7
2384,2
3902,07
-
0,78
Цех. жарықтануы
-
-
-
-
-
-
-
-
-
-
471,85
235,89
-
0,78
Qнбктп (5x300)
-
-
-
-
-
-
-
-
-
-
-
-1500

0,78
Магистраль қор.
-
-
-
-
-
-
-
-
-
-
2856,05
2637,96
3887,9
0,78
ТҚС4ТҚС5
11
40
3
40
350
-
157,5
118,12
-
-
-
-
-
0,8
ТҚС4ТҚС5
16
20
1
80
800
-
240
180
-
-
-
-
-
0,8
ТҚС4ТҚС5
17
40
10
80
720
-
396
297
-
-
-
-
-
0,8
ТҚС4ТҚС5
18
3
10
10
30
-
9
9,18
-
-
-
-
-
0,8
ТҚС4ТҚС5
19
2
10
10
20
-
9
6,75
-
-
-
-
-
0,8
ТҚС4ТҚС5
14
150
5
10
1800
-
720
734,4
-
-
-
-
-
0,8
ТҚС4ТҚС5
-
255
-
-
3720
0,41
1531,5
1345,45
93
0,7
1072,05
1345,45
-
0,8
Цех. жарықтануы
-
-
-
-
-
-
-
-
-
-
327,94
163,97
-
0,8
Жарықтандыру
-
-
-
-
-
-
-
-
-
-
1600
800
-
0,8
Qнбктп (4x300)
-
-
-
-
-
-
-
-
-
-
-
-1200
-
0,8
Магистраль қор.
-
-
-
-
-
-
-
-
-
-
2999,99
1109,42
3198,55
0,8

2.5 - кестенің соңы

25 ТҚС,Sнт,
Qбктп №
Цех№
n
Рн
min
Рн
max
∑Рн
Kи
Орташа қуат
nэ
Kp
... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
