Аңдатпа

Бұл дипломдық жобада ЭТЖ-1кабель желілерін қайта құру әдістері
көрсетілген. Өткізгіштердің жаңа құрылымы қарастырылды. АО АЖК
компаниясының жүйе участкісінің үлгісінде ВВГ маркалы классикалық
өткізгіші, NYM маркалы жоғары температуралы өткізгіші және өткізгіштері
үшін қуат төмендеуі есептелді. Минималды келтірілген шығындар әдісімен
экономикалық жағынан ең тиімді өткізгіш таңдалынды. Найзағай кендірі
маркасын таңдау бойынша есептеулер жүргізілді.

Аннотация

В данном дипломном проекте представленa реконструкция кабельных
линий ТЭЦ-1 АО АЖК. Рассмотрены новые конструкции кабелей. На
примере участка сети АО АЖК проведен расчет потерь мощности
электроэнергии для классического кабеля марки ВВГ, для высоко -
температурного кабеля марки NYM.
Методом минимальных приведенных затрат был выбран наиболее
экономически целесообразный провод. Произведен расчет по выбору марки
грозотросса.

Annotation

Given diploma project covers issues of electricity transmission and ways to
solve them. Overviewed new electric transmission wire construction types.
Calculation for electricity power drop down working under classic cabel VVG
, high temperature cabel NYM. Using minimal cost method most economically
viable electric transmission wire was chosen. Calculation for choosing brand
for lightning protection was handled.

Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

1. 2020 жылғы АҚ АЖКТЭЖ 1 электрлік желілері дамуының
негіздемесі

1.1АЖК АҚ ұйымдастырушылық құрылымы ... ... ... ... ... ...

1.2 АЖК АҚ әрекет аймағындағы Алматыэнерготүйінінің өндірістік
көрсеткіштері ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ..

1.3 АЖК АҚ ТЭЖ-1 әрекет етуші кабель желілерін жаңарту ... ... ... ...

1.4 2020 жылға арналған мәселелік сұрақтар ... ... ... ... ... ... ... ... ... ... ...

1.5 Кабель ауыстырылымы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .

2. ЭТЖ-1 кабель желілерін жаңарту ... ... ... ... ... ... ... ... ... ... ... ... ...

2.1 Күштік кабель:ВВГ - 3х2,5 ... ... ... ... ... ... ... ... ... ... ... ... ...

2.2 ВВГ сымының құрылымы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .

2.3ВВГ-3х2,5 сымының негізгі сипаттамалары ... ... ... ... ... .. ... ... ..

2.4 2014жыл (ВВГ-3х2,5) қысқы өлшеулері бойынша ТЭЖ-110 кВ
жүктеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..

2.5 HVCRC MercuryCable жоғарывольтті кабелі ... ... ... ... ... ...

3. ПВК АНАРЭС бағдарламасын қолдану арқылы АЖК АҚ ЭТЖ-1 электр
желілерінің тәртібін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

3.1 Желілердің орын ауыстыру сүлбелерін құру ... ... ... ... ... ... ... ... ... ...

Қосымша ... ... ... ... ... ... ...

4. Экономикалық

7

8

8

9

20

20

21

23

23

23

24

26

27

35

36

48

54

бөлім ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .

5.1 Есептеудің мақсаты ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . 54

5.2 Нұсқаларды
таңдау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..

5. Тіршілік қауіпсіздігі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..

5.1 Электр берудің кабель желілеріндегі қауіптің сипаттамасы ... ... ... .

5.2 ҚС найзағайдан қорғаушы құрылғысының есебі

54

60

60

66

Қорытынды ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 71

Қысқартулар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 72

Әдебиеттер тізімі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 73

Кіріспе

Алматы ТЭЖ-1 жобалауы және құрылысы 1931 жылы басталды. Ал
1935 жылдың 25 қазан күні алғашқы жабдық өндірістік жүктемеге қосылды.
1935 жылы 1,8 млн. кВт*сағ электр энергиясы өндірілді. Бүгінгі күнде - бұл
электр энергиясы бір күнде өндіріледі, бірақ 40-жылдардың ортасында
Алматы үшін турбиналардың қосылысы үлкен мейрам болды.
1940 жылы үш қазан және үш турбина орнатылды. Жалпы қуаты 10,5
МВт. 1946 жылға дейін тағы да қатарға 2 турбина және 1 қазан қосылды.
Осылай электрстансаның құрылысының бірінші кезеңі аяқталды.
Екінші кезеңде 1953-54 жылдары қуаты 6,3 МВт №6 станса екі қазан
және турбинасымен іске қосылды. Үшінші және төртінші кезеңдері жылу
энергиясын қолдану арқылы электрэнергиясын кеңейту сұрағы шешіліп
жатыр. 1957 жылы орта қысымдағы қазан және қуаты 12 МВт
жылуфикационды АТ-12 турбинасы қолданысқа енді. 1960-61 жылдары БКЗ-
160-110 жоғары қысымдағы екі қазан және тұтынушыларға өндірістік буды
жібергіш және су қыздырғыш Р-25-9018 турбиналары жабдықталды және іске
қосылды. Алматы ТЭЖ арқылы бірінші рет жылу 1961 жылдың 4 кварталында
жіберілді.
Стансаның бесінші кезең Алматы қаласының бас даму жоспары
бойынша жобаланған.

1 2020 жылғы АҚ АЖКТЭЖ 1 электрлік желілері дамуының
негіздемесі.

1.1 АЖК АҚ ұйымдастырушылық құрылымы

01.02.2007 жылдан бастап Қазақстан Республикасының Антимонопольді
Комитетінің қабылданған шешіміне сәйкес АЖК АҚ 3 дербес копанияларға
бөлінуі жүзеге асырылды: энергия өндіруші, энергия таратушы және энергия
қамдаушы.
Энергия өндіруші - Алматы Электр Станциясы АҚ жылу және электр
энергиясын Алматы қаласына және элекрт энергияны Алматы облысына
өндіреді. Оған Алматы ЖЭО-1, Алматы ЖЭО-2, Алматы ЖЭО-3, Қапшағай
ГЭС және Алматы Каскад ГЭС жатады.
АЖК АҚ (01.02.2009 жылдан - Алатау Жарық Компаниясы АҚ)
Алматы қаласы және Алматы облысының көтерме және жекеше
тұтынушыларына Қазақстан ЕСЭ және АлЭС АҚ электрстанцияларынан АЖК
АҚ балансындағы 0,4-6-10-35-110-220 кВ желілері бойынша электр энергияны
үйлестіру және беруді жүзеге асырады, және де Алматы энерго түйінінің
жекеше және көтерме тұтынушыларымен, АлЭС АҚ электрстанцияларымен,
АЖК АҚ желілер жұмысы тәртіптерімен жылдам-диспетчерлік басқаруды
жүзеге асырады.
01.01.2015 жылы АЖК АҚ балансында келесілер бар:
0,4 - 220 кВ кернеулі электрберуші сымдары (келесіде - ЭБЖ), жалпы
ұзындығы 29225,407 км;
Олардың ішінен: - ЭБС 220кВ - 472,574 км
- ЭБС 110кВ - 2850,06 км
- ЭБС 5кВ - 2589,05 км
- ЭБС 6-10кВ - 12426,428 км
- ЭБС 0,4кВ - 10887,30 км
35-220кВ қосалқы станциялар (ҚС) және 6-100,4кВ трансформаторлық
қосалқы станциялар:
- қондырылған 6 946,51 МВА қуатты және 8 228 шт. трансформаторлар
саны бар, кернеулігі 35кВ және одан жоғары 209 электрлік подстанциялар;
- қондырылған 2323,27 МВА қуатты және трансформаторлар саны бар,
кернеулігі 6-100,4кВ 6995 трансформаторлық қосалқы станциялар;
ҚР энергетикалық секторларын жекешелендіру шектерінде 1996 жылы
Алматы Пауэр Консолидэйтед АҚ құрылған.
2000 жылдың мамырынан бастап, Қазақстан энергетикалық нарығынан
бельгиялық Трактебель С.А. компаниясы кеткеннен кейін АПК АҚы
Казтрансгаз ЗАҚның басқарылуында.

2007
жылдан бастап
АЖК
АҚ
Самрұқ-Энерго
АҚ ның

басқарылуында.
АЖК АҚ - Алматы қаласы және Алматы облысының өзінің қызметтік
аймағындағы ауылшаруашылық және өндірістік мекемелерге, тұтынушыларға

арналған электр энергиясын үйлестіру және тасымалдау бойынша
Республиканың оңтүстігіндегі үлкен энергетикалық жүйе.
АЖК АҚы Республиканың мемлекеттік жаратылыс монополиясы
субъекттері регистрлары бөліміне қосылған.

АЖК
АҚ
электр желілерін басқару бойынша Қазақстандық

компаниямен (КЕGОC) қызмет етеді, және біріге Орталық Азияның ортақ
Энергетикалық Жүйесін құраушы, Түркіменістанның, Қырғызстанның,

Тәжікістанның, Өзбекстанның,
Қазақстанның басқада энергетикалық

компанияларының сенімді әріптесі болып саналады.

1.2

АЖК

АҚ әрекет

аймағындағы

Алматыэнерготүйінінің

өндірістік көрсеткіштері.

АЖК АҚ электрлік желілер аймағындағы Алматыэнерготүйіндерінің
жылдық электртұтынылуы 2009-2010 жылдары 2008 жылдың деңгейінде
сақталды. Тұтынудың төмендеуі экономикалық қаржылық дағдарыс есебінен
болды. 2011 жылдың ақпанынан бастап тұтынушылық алдыңғы 2010 жылмен
салыстырғанда қыс айларында 5%- дан 11%- ға дейін және жаз айларында 2%-
дан 4%- ға дейін ұлғайды. Орташа жылдық энергия тұтынудың ұлғаюы 2010
жылға қарағанда 2011 жылы 5,56% құрады, 2011 жылға қарағанда 2012 жылғы
ұлғаю 3,86% құрады. 2012 жылға қарағанда 2013 жылы тұтынушылар
төмендеуі 2,51% құрады, оның себебі сыртқы әуеның орташа температурасы
1, 2 градусқа жоғарылауы, және энерготиімділікпен газификация. 2014 жылы
тұтыну 8 033 млн.кВт.сағ. құрады және 2013 жылға қарағанда (7 613
млн.кВт.сағ.) 5,52% немесе 420 млн.кВт.сағ. ұлғайды, ол 2014 жылдың қыс
кезеңіндегі сыртқы әуеның салқын температурасы және жаз кезеңіндегі
жоғары температурамен шартталған.
Электрэнергия тұтынудың жабыны МАЭСте 5-10% дейін, АлЭС АҚ
электрстанцияларында 65-70% дейін өндіру есебінен жүзеге асырылады,
қалғаны Қырғызстан Республикасының электрстанцияларынан, Жамбыл
МАЭС-нен және Солтүстік Қазақстан электрстанцияларынан сатып алу
есебінен жабылады.
Алматыэнергиятүйіндеріндегі аймақтық станциялардың қондырылған
қуаты 1545,147 МВт құрады, срның ішінде АлЭС АҚ станцияларының
қондырылған қуаты 1 238,9 МВт болды (ЖЭО-1 -145 МВт, ЖЭО -2 - 510
МВт, ЖЭО -3 -173 МВт, Капшағай СЭС - 364 МВт және Каскад СЭС - 46,9
МВт), "Энергия Әлемі" ЖШС қондырылған қуаты Есік СЭС-2 - 5,112 МВт,
Есік СЭС-3 - 0,98 МВт, Мойнақ СЭС - 300 МВт, Академик Ш.Ч. Чокин
атындағы КазНИИ энергетика АҚ тәжірибелік СЭСда - 0,03 МВт, Мини СЭС
Караш - 0,125 МВт, СЭС - 2 МВт.
АЖК АҚ әрекет ету аймағында 2014 жылғы электр тұтыну 8 033
млн.кВт.сағ. құрады және 2013 жылға қатысты (7613 млн.кВт.сағ.) 5,52%
немесе 420 млн.кВт.сағ. ұлғайды. Алматы қаласы мен шалғай
аймақтарындағы электрлік жүктеменің өсуі кіші және орта бизнес

өндірістерінің дамуымен, күнделікті тұтынудың жоғарылауымен, әрекет
етушілерді жаңарту және жаңа өндірістерді салумен шартталған. Тұрғынүй
құрылысының жаңғыртылуы, метрополитен, Азияда нысандары енгізілді,
үлкен сауда және сауық нысандары салынып пайдаға ендірілуі, және де
температуралық факторлар.
2014 жылы электрэнергиясының сатып алыну мөлшері 2 970,7
млн.кВт.сағ. құрады, 2013 жылы - 1604,4 млн.кВт.сағ., яғни 2013 жылдан
1366,3 млн.кВт.сағ (85,16%) көбейді. ҚР көтерме нарығындағы энергия
көздерінен электр энергияны сатып алу мөлшерінің ұлғаюы 2012 жылы
Алматыэнергоаймағындағы МСЭС пайдалануға ендірілуімен жүзеге асты.
МСЭСтің АЖК АҚ желілеріне жеткізу мөлшері 461,4 млн.кВт.сағ (756,2
млн.кВт.сағ - 2013 жылы) құрады. Алматыэнерготүйіндердегі жетіспеушілікті
жабу үшін электрэнергияны сатып алу мөлшері ҚР көтерме нарығының
электрэнергияны жеткізушілері бар ЖМАЭС, солтүстік ҚР, НЭС
Қырғызстан ОАО, Мойнақ СЭС) АлматыЭнерго Сбыт ЖШС Шарттары
бойынша жүзеге асырады.
2014 жылы АлЭС АҚ станцияларымен өндірілгені 5 035,6 млн.кВт.сағ
құрады, ол 2013 жылғыдан 192,8 млн.кВт.сағ (3,69%) төмен болды (5228,4
млн.кВт.сағ). АлЭС АҚ станцияларымен өндірілгеннің соммалы
мөлшерінің төмендеуі Іле өзені (аз сулы жыл) бойынша ағындардың
төмендеуімен және 2013 жылмен салыстыру бойынша 170,2 млн.кВт.сағ-қа
(16,87%) Қапшағай СЭС өндірісінің төмендеуіне сәйкес және 2013 жылмен
салыстыру бойынша 34,3 млн.кВт.сағ-қа (3,16%) ЖЭО-3 өндірісі
төмендеуімен шартталған.
2014жылғы ИСЭС-2, 3 өндірісі 25,799 млн.кВт.сағ құрады, ол 2013
жылғыға (23,613 млн.кВт.сағ) қарағанда 2,2 млн.кВт.сағ (9,17%) көп. 2014
жылғы КазНИИ Энергетики АҚның өндірісі 263 мың.кВт.сағ құрады, ол
2013 жылғыға (260 мың.кВт.сағ) қарағанда 3 мың.кВт.сағ (0,88%) көп. 2014
жылғы Караш Мини СЭСның өндірісі 60 кВт.сағ құрады.
Қысқы жүктеменің абсолютті максимумынан өту кезіндегі (2014ж. 12
ақпан) энергожүйенің электр қуатын тұтынуы 1 386 МВт құрады, ол 2013
жылдан (1309МВт - 24.12.2013ж) 77 МВт көп. Сонымен қатар, реттелу
тәртібіндегі - 142 МВт Қапшағай СЭС жұмысында және Орталық Азия
мемлекеттерінен - 49 МВт реттелінетін қуат бойынша қызмет көрсету кезінде,
Қазақстан Республикасының солтүстік көздерінен - 196 МВт, соның ішінде
ЭМАЭС-1 - 25 МВт, ЭМАЭС-2 - 171 МВт, Жамбыл МАЭС- 130 МВтэлектр
энергиясын сатып алумен жабылған, қуат жетіспеушілігі 532 МВт құрады.
АлЭС АҚның ИСЭС-2, 3 және Тәж.СЭС станциялар генерациясы 854 МВт
құрады. МСЭСсы 80 нен 170 МВт дейінгі басқарылу тәртібінде жұмыс
атқарған. Максимум жүктеме сағаттарында АЖК АҚ үшін МСЭС қуаты 157
МВт құрады

Кесте 10.1.1 ЭТЖ-1

1
ТП3339-
ТП3344(1)
ТЭЦ
6
ТП-
3347
6
ААШВ
70
1985
660
1060

2
ТП3339-
ТП3348
ТЭЦ
6
ТП-
3347
6
ААШВ
3*70
1984
90
490

3
ТП3345(2)-
ТП3353
ТЭЦ
5
12
6
ААБ
95
1982
370
575
ЖШС
КазКоммунЭнергоСервис
4
ТП3372-
ТП8128
ТЭЦ
5
12
6
АСБ
120
1964
40
330
ЖШС "СК-Ретма"
5
ТП8350-
ТП490
ТЭЦ
5
12
6
АСБ
150
1964
30
120
ЖШС "СК-Ретма"
6
ТП3353-
ТП3411(1)
ТЭЦ
Ф5
12
6
АСБ
3*185
1961
330
460
ЖШС
КазКоммунЭнергоСервис
7
РП12(1)-
ТП3347
ТЭЦ
6
12
6
ААБ
240
1961
256
346
Жоба Казнефтетранс в
2010г.
7
РП12(1)-
ТП3347
ТЭЦ
6
12
6
АСБ
240
1961
22
346
Жоюа Казнефтетранс в
2010г.
7
РП12(1)-
ТП3347
ТЭЦ
6
12
6
ЦАСБ
240
1961
76
346
Жоба Казнефтетранс в
2010г.
8
ТП3499-
ТП3494
ТЭЦ
12

6
АСБ
120
1956
20
590
Жоба Казнефтетранс в
2010г.
8
ТП3499-
ТП3494
ТЭЦ
12

6
АСБ
3*150
1956
20
590
Жоба Казнефтетранс в
2010г.
8
ТП3499-
ТП3494
ТЭЦ
12

6
АСБ
95
1956
550
590
Жоба Казнефтетранс в
2010г.
9
ТЭЦ-1-
ТП3499
ТЭЦ
12

6
АСБ
120
1956
20
773
Жоба Казнефтетранс в
2010г.
9
ТЭЦ-1-
ТП3499
ТЭЦ
12

6
АСБ
95
1956
753
773
Жоба Казнефтетранс в
2010г.
10
ТЭЦ-1(5) -
РП-12
ТЭЦ
Ф-5
12

АСБ
240
1956
921
921
ЖШС "СК-Ретма"
11
ТП3057-
ТП3184
ТЭЦ
Ф-5
12
6
АСБ
120
1955
446
446
ЖШС
КазКоммунЭнергоСервис
12
ТЭЦ1(6)-
3347
ТЭЦ
6

6
АСБ
240
1948
254
1013
Жоба Казнефтетранс в
2010г.
12
ТЭЦ1(6)-
3347
ТЭЦ
6

6
СБ
95
1948
136
1013
Жоба Казнефтетранс в
2010г.
12
ТЭЦ1(6)-
3347
ТЭЦ
6

6
ЦАСБ
240
1948
623
1013
Жоба Казнефтетранс в
2010г.
13
ТЭЦ-1 (11)-
РП21
ТЭЦ
11

СБ
120
1943
1128
1128
ЖШС
КазКоммунЭнергоСервис
14
ТЭЦ-1 (2)-
РП1
ТЭЦ
2

6
СБ
120
1938
1920
1920
ЖШС "СК-Ретма"

Всего

8665
10172
ЖШС "Ардис"

Итого

32258
42580
ЖШС "Ардис"
Кабель ұзындығы
Кернеу класы, кВ
Диспетчерлік
атауы КЛ-610 кВ
(ТП,РП,ПС)
Кабель маркасы
Желінің жалпы
ұзындығы, м
Кабедь қиасы
Қолданысқа
енген жылы
Ескерту
фидер
ҚС
РП
№

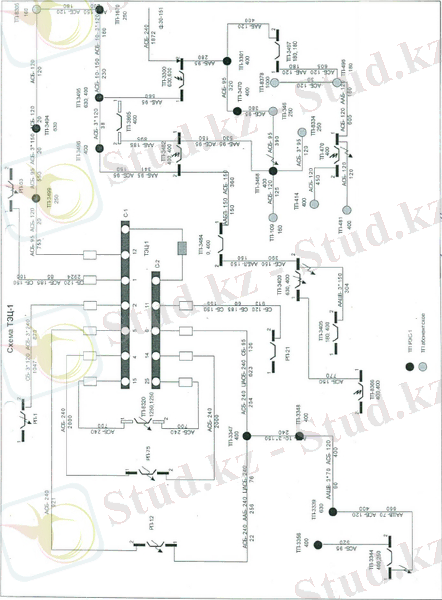

1 сурет - ЭТЖ-1 принципиалдық сұлбасы

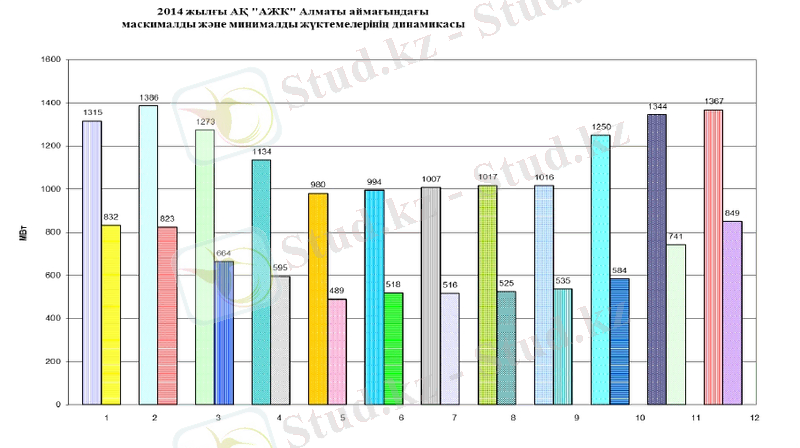

АҚ "АЖК" әсерінің Алматы аймағындығы максималды және минималды жүктемелерің динамикасы

Кесте 10.1.3 Айлар
Абс. максмин
АлЭС станциялар генерациясы
Басқалар
(ЕСЭС, И СЭС- Сальдо-
МГЭС 2),
экспортимпорт
110кВ Т-К Переток
Максмин
тұтынушылар
Айлар
ағы тұтынуш
Каск.ГЭС
ЖЭО-1
ЖЭО-2
ЖЭО-3
Капч.СЭС
Басқалар
(ЕСЭС, И СЭС- Сальдо-
МГЭС 2),
экспортимпорт
110кВ Т-К Переток
Максмин
тұтынушылар
қаңтар
08.01.14.
макс 19-00
16
97
402
198
142
115 2 458
1315

01.01.14.
мин 09-00
16
96
326
181
142
95 1 70
832
ақпан
12.02.14.
макс 19-00
16
98
396
200
142
157 2 532
1386

22.02.14.
мин 23-00
16
92
311
143
60
29 2 199
823
наурыз
03.03.14.
макс 20-00
18
97
352
174
142
107 2 488
1273

31.03.14.
мин 23-00
16
65
312
96
60
27 1 114
664
сәуір
14.04.14.
макс 21-00
21
55
321
84
89
125 5 559
1134

27.04.14.
мин 23-00
19
22
225
100
90
19 -4 143
595
мамыр
29.05.14.
макс 21-00
18
0
284
131
155
119 5 387
980

10.05.14.
мин 06-00
27
0
269
68
137
21 3 -15
489
маусым
23.06.14.
макс 22-00
23
0
225
99
146
123 5 496
994

09.06.14.
мин 05-00
19
0
224
98
154
27 7 16
518
шілде
01.07.14.
макс 10-00
23
0
218
99
140
89 5 522
1007

06.07.14.
мин 01-00
25
0
229
66
130
26 5 61
516
тамыз
25.08.14.
31.08.14.
макс 21-00
мин 01-00
27
23
0
0
233
230
64
66
126
95
124 5 562
24 5 106
1017
525
қыркүйек
15.09.14.
07.09.14.
макс 21-00
мин 04-00
17
23
0
0
233
229
65
66
55
63
0 5 641
29 5 149
1016
535
қазан
28.10.14.
макс 19-00
12
94
334
177
56
0
5
572
1250

01.10.14.
мин 05-00
12
0
233
100
55
0
4
180
584
қараша
28.11.14.
макс 19-00
11
84
416
174
57
129
7
595
1344

05.11.14.
мин 05-00
11
68
329
172
56
0
3
102
741
желтоқсан
10.12.14.
макс 18-00
11
116
414
167
112
104
3
544
1367

31.12.14.
мин 05-00
11
86
410
125
47
40
2
168
849

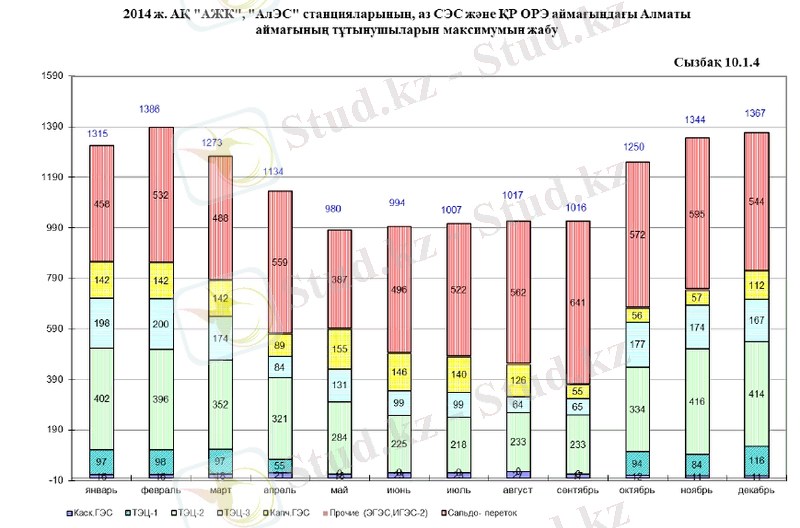

АҚ "АЖК", "АлЭС" станцияларының, аз СЭС және ҚР ОРЭ аймағындығы Алматы аймағының тұтынушыларын
максимумын жабу

Кесте 10.1.4 Айлар
АҚ "АлЭС" станциялар генерациясы
Басқалар
(ЭСЭС,И ГЭС-2)
Сальдо-
переток
АЖК максималды
тұтынушылары
Айлар
Каск.ГЭС
ЖЭО-1
ЖЭО-2
ЖЭО-3
Капч.СЭС
Басқалар
(ЭСЭС,И ГЭС-2)
Сальдо-
переток
АЖК максималды
тұтынушылары
қаңтар
16
97
402
198
142
2
458
1315
ақпан
16
98
396
200
142
2
532
1386
наурыз
18
97
352
174
142
2
488
1273
сәуір
21
55
321
84
89
5
559
1134
мамыр
18
0
284
131
155
5
387
980
маусым
23
0
225
99
146
5
496
994
шілде
23
0
218
99
140
5
522
1007
тамыз
27
0
233
64
126
5
562
1017
қыркүйек
17
0
233
65
55
5
641
1016
қазан
12
94
334
177
56
5
572
1250
қараша
11
84
416
174
57
7
595
1344
желтоқсан
11
116
414
167
112
3
544
1367

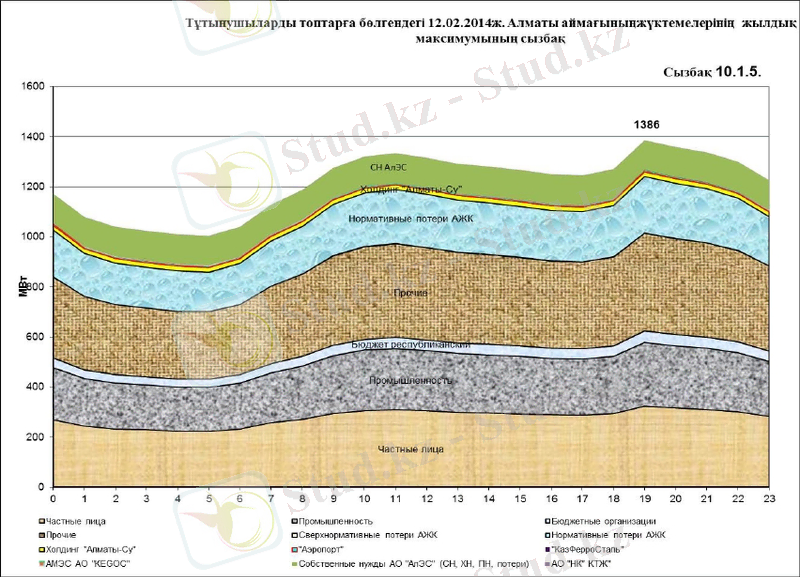

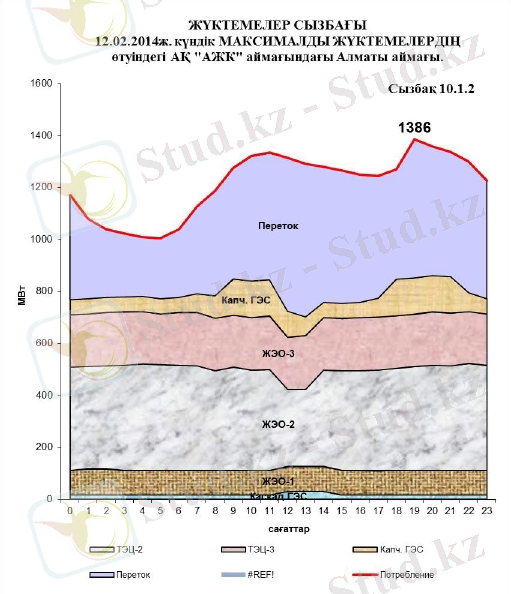

12.02.2014 ж. (МВт) күндік максимум өткендегі АҚ "АЖК", АҚ "АлЭС" және ЖШС "Алматыэнергосбыт"
жүктемелерінің баланстары
Кесте 10.1.5
ЖШС "Алматыэнергосбыт" тұтынушылары
ЖШС
"Алматы-
энерго-
сбыт"
тиімді
жіберуле
рі
Тұтынушылар
Алматы
аймағыны
ң тиімді
жіберулері
АҚ "АЖК" -
17,82%*ОС есептік
шығындары
АҚ
"АЖК"
желілер
ге
жіберул
ері
АҚ
"АлЭС"
(ӨМ, ШМ,
ӨМ,
шығында
р) өзіндік
мұқтажда
р
АҚ АЖК
аймағынд
ағы
тұтынушы
лар
АҚ АЖК
желілерін
дегі
жіберулер
Сағаттар
31,85

4,52%*ПО
38,59%*ПО
ЖШС
"Алматы-
энерго-
сбыт"
тиімді
жіберуле
рі
АҚ "АлЭС"
Басқалар
Алматы
аймағыны
ң тиімді
жіберулері
0%*ОС
17,82%*ОС
АҚ
"АЖК"
желілер
ге
жіберул
ері
АҚ
"АлЭС"
(ӨМ, ШМ,
ӨМ,
шығында
р) өзіндік
мұқтажда
р
АҚ АЖК
аймағынд
ағы
тұтынушы
лар
АҚ АЖК
желілерін
дегі
жіберулер

Жеке
тұлғалар
Өнеркәсіп
тік
Мемлекеттік
ұйымдар
Басқалар
ЖШС
"Алматы-
энерго-
сбыт"
тиімді
жіберуле
рі
"Алматы-
Су"
Холдингі
"Әуежай"
АҚ "НК"
КТЖ"
"КазФерро
Сталь"
АМЭС АО
"КЕGОС"
Алматы
аймағыны
ң тиімді
жіберулері
АЖК
нормативте
н жоғары
шығындары
АЖК
нормативті
к
шығындар
ы
АҚ
"АЖК"
желілер
ге
жіберул
ері
АҚ
"АлЭС"
(ӨМ, ШМ,
ӨМ,
шығында
р) өзіндік
мұқтажда
р
АҚ АЖК
аймағынд
ағы
тұтынушы
лар
АҚ АЖК
желілерін
дегі
жіберулер
0
267
210
38
324
839
19,0
7,0
0,7
0
0,1
866
0
188
1054
118,7
1172
1053
1
243
191
34
294
762
19,0
7,0
0,7
0
0,1
789
0
171
960
118,7
1079
960
2
233
183
33
282
731
19,0
7,0
0,7
0
0,1
758
0
164
922
118,7
1040
921
3
228
180
32
277
717
19,0
7,0
0,7
0
0,1
744
0
161
905
119,1
1023
904
4
225
177
32
272
706
19,0
7,0
0,7
0
0,1
733
0
159
892
119,1
1010
891
5
223
176
32
271
702
19,0
7,0
0,7
0
0,1
729
0
158
887
119,1
1004
885
6
233
183
33
282
731
19,0
7,0
0,7
0
0,1
758
0
164
922
119,1
1040
921
7
256
201
36
310
803
19,0
7,0
0,7
0
0,1
830
0
180
1010
118,7
1128
1009
8
271
213
39
329
852
19,0
7,0
0,7
0
0,1
879
0
190
1069
119,1
1187
1068
9
294
231
42
357
924
19,0
7,0
0,7
0
0,1
951
0
206
1157
119,1
1275
1156
10
306
241
43
371
961
19,0
7,0
0,7
0
0,1
988
0
214
1202
119,1
1320
1201
11
310
243
44
375
972
19,0
7,0
0,7
0
0,1
999
0
217
1216
119,1
1334
1215
12
305
240
43
369
957
19,0
7,0
0,7
0
0,1
984
0
213
1197
118,7
1315
1196
13
299
235
42
362
938
19,0
7,0
0,7
0
0,1
965
0
209
1174
118,7
1292
1173
14
296
232
42
358
928
19,0
7,0
0,7
0
0,1
955
0
207
1162
118,7
1280
1161
15
292
230
41
354
917
19,0
7,0
0,7
0
0,1
944
0
204
1148
118,7
1266
1147
16
288
226
41
348
903
19,0
7,0
0,7
0
0,1
930
0
202
1132
118,7
1250
1131
17
286
225
41
347
899
19,0
7,0
0,7
0
0,1
926
0
201
1127
118,7
1245
1126
18
293
230
42
355
920
19,0
7,0
0,7
0
0,1
947
0
205
1152
118,7
1270
1151
19
323
254
46
392
1015
19,0
7,0
0,7
0
0,1
1042
0
226
1268
118,7
1386
1267
20
316
248
45
383
992
19,0
7,0
0,7
0
0,1
1019
0
221
1240
118,7
1358
1239
21
311
244
44
376
975
19,0
7,0
0,7
0
0,1
1002
0
217
1219
118,7
1337
1218
22
301
237
43
365
946
19,0
7,0
0,7
0
0,1
973
0
210
1183
118,7
1300
1181
23
282
221
40
341
884
19,0
7,0
0,7
0
0,1
911
0
197
1108
118,7
1226
1107
Сумма
6681
5251
948
8094
20974
456
168
17
0
2,40
21622
0
4684
26306
2852
29137
26281

Алматыэнерготүйінінің түнгі құлама сағаттарындағы артық қуат
бойынша мәселелерді шешу және максималды жүктеме сағаттарындағы
жеткіліксіз электрэнергиясын жабу, Мойнақ СЭС АҚ және ЭКА-
Транском ЖШСдан АлматыЭнергоСбыт ЖШСмен (тұтынушыларға
электрэнергияны қолдану балансын жабу) бекітілген шарт бойынша және
ВостокЭнергоСервис-М ЖШСмен бекітілген қуатты реттеу (тұрақты
құраушы) бойынша қызмет көрсетуге арналған шарттар 2014 жылдың
наурызынан бастап, АРС-САУДА ЖШСмен 2014 жыл қаңтарынан ақпанға
дейінгі АЖК АҚмен (электрэнергияның жоғалту тепетеңсіздігін жабу)
бекітілген шарт бойынша НЭС Қырғызстан ОАОдан қуатты басқару
бойынша (тұрақты құраушы) қызметтерді сатып алу есебінен жүзеге
асырылады.

1.3 АЖК АҚ ЭТЖ-1 әрекет етуші 110кВ кабель желілерін жаңарту

Жұмысты жүргізу мақсаты:
- оны пайдаланудың нормативтік мерзімдерінің асып кетуімен
байланысты электр қондырғыларының моральді және физикалық тозуын
ауыстыру;
- жұмыстың жөндеу және апаттық тәртіптерінде оларды жүктеу

бойынша нормативтік
талаптарды қамтамасыз ету үшін күштік

трансформаторлар қуатын жоғарылату;
- берілген техникалық шарттарға сәйкес тұтынушылар қосымша қуатын
қосуға мүмкіндігін қамтамасыз ету;
- АЖК АҚ ЭТЖ-1 әрекет ету аймағындағы Алматы қаласы мен
Алматы облысының инфрақұрылымының дамуын қамтамасыз ету үшін жаңа
қуаттарды озық ендіру.
Болжалынатын әсер:
- электр энергияның техникалық жоғалтуларын төмендету және сапа
көрсеткіштерінің нормативтік мәндерін қамтамасыз ету;
- микропроцессорлық негізде автоматика және релелік қорғаныс
құрылғыларын, әлемдік жетекші өндірушілердің заманауи электр
қондырғыларын орнату есебінен тұтынушыларға электр қамдаудың талап
етілетін сенімділігін қамтамасыз ету;
- АЖК АҚ электр желілері дамуы және болжалынатын қуат
баланстарын есепке ала трансформаторлар қондырылған резервті қуатын
қамтамасыз ету.

1.4 2020 жылға арналған мәселелік сұрақтар.

Алматы қаласының тұтынушыларына үзіксіз және сенімді электр
қамтамасыздандыру үшін, және АЖК АҚ ЭТЖ-1 электр желілеріне жаңа
тұтынушыларды кедергісіз қосу үшін келесілер қажет:
- ЖЭО-3 АТ-220110 кВ жеңілдету үшін ПС Бесағаштағы заход-выход

Л- 120И қайта құруын жеделдету қажет;
- ӘЖ-110кВ №102А105А109А120АИ тасымалдауын күштік кабель
қимасына күшейту;
- РР және АРде 160% дейін жүктелген, 106кВ ҚС 6А Геологострой
ауыстыру трансформаторларының өткізу қабілеттілігі 16 МВА құрайды.

Жүктеу үшін
ҚС6А
электрқамтамасыздандыру аймақтарының

тұтынушыларына жүктемені 6кВтан 10кВқа ауыстыру қажет;
- АТ ҚС 131А Таулы Қырат жеңілдету үшін 110кВ ҚС КазГУ және
Есентайды ҚС 220кВ Ерменсай жүктемелеріне ауыстыру қажет;
- кабель бойынша ЭБЖ өткізу қабілеттерінен төмен болатын, сәйкес
ЭБЖ ток трансформаторларын ауыстыру;
220кВ шеңберінің басты қатысушылары ретінде, 800А кем емес ұзақ
рұқсат етілген токпен ӘЖ-220кВ 2063, 2073, 2083, 2093 күшейту. Бар ұзақ
рұқсат етілген жүктеме - 610А;
220110кВ негізгі желідегі бөлгіштер мен қысқа тұйықталуларды өшіріп
қосқыштармен ауыстыру қажет;
35кВ Қарасай және Іле АЭС желілерін жеңілдету үшін, оларға ҚС 35кВ
жүктемесін ауыстырумен 110кВ жаңа және Қаскелен ҚС 220кВ құрылысын
жылдамдату қажет.
ҚС 55А КазГУ ӘЖыратуды есепке ала 110кВ желісіндегі Каскада
АЭС қуатын беру бойынша сұрақтарды шешу қажет.
Облыстық АЭС подстанцияларында АҚҚ және РАҚ қондырғыларын
қалпына келтіру қажет, ол тұтынушыларды өшіру уақытын қысқартады және
желідегі жіберілісті ұлғайтады.
ҚС-152А Мойнақ арқылы МАЭС қуатын беру мүмкіндігін қарастыру,
ол екі әкімшілік ауданының электр қамдаудың сенімділігін жоғарылатады.

1.5 Кабель ауыстырылымы

Кабель өткізу қабілетін жоғарылатудың тиімдірек әдісі - кабельдердің
жетілдірілген түрін қолдану. Аз салмақты және жоғары термоберік кабельдер
құрылымы қандай да бір тірек қайта құруынсыз екі және одан да көп
сызықтардың өтімділік қабілеттерін жоғарылатуға мүмкіндік берді.
Келесі шарттарды орындау кезіндегі жақсартылған сипаттамалары бар
кабельдерді қолдану тиімдірек: кабель термиялық жүктеме шектерінде жұмыс
жасайды; өткін сымдардың ілінуі рұқсат етілу шектерінде болады; сызық
құрылымы салмағы ауыр кабедьді (оның элементтерінің күшейтілуінсіз)
қолдануға мүмкіндік береді.
Үлкен қималы қарапайым түрдегі кабель қолдану - оңай тәсілдердің
бірі. Бұл жағдайдағы негізгі шектеу - кабель массасының өсуі, ол сызық
құрылымын күшейтуді талап етеді (тіректер, фундаменттер, оқшаулаушы
аспа). Басқа шектеуші факторлар болып, кабель бетінде ұлғаю есебінен
күшейетін, желдік және көктайғақ жүктемелері есептелінеді. Өтілу бөлігінде
деңгей орындарына қолданылатын трапеционалды Z-тәріздес кабельдер (сол

қимада - кабельдің аз беті) желдік және көктайғақ жүктемені төмендетуге
мүмкіндік береді. Мұндай кабедьдер аз аэродинамикалық кедергіге және
коронаға төмендетілген энергия жоғалтуларына ие, және де жоғары
жүктемелік қабілетке (ВВГ кабеліне қарағанда, сол сыртқы диаметрде,
өткізуші бөліктің қимасы 1,5 есе үлкен) және желдегі кез келген кедергінің
50% коэффициентке төмендетіледі.

2 Дипломдық жұмыс тапсырмаларын құрастыру. ЭТЖ-1 кабель
желілерін жаңарту.

2.1 Күштік кабель:АС - 185

Оқшауланған ВВГ-3х2,5 күштік кабелі, ГОСТ 839-80 талаптарына
сәйкес және электр энергиясын келесілерге үйлестіру мен беруге арналған: ТВ
және ТС басқа, УХЛ орындаудың ГОСТ 15150-69 бойынша барлық
макроклимоттық аймақтар жағасындағы 150 мгм² тау (1,5 мгмм³) аспайтын
атмосфералық орташа газ құрауының шарттарындағы, I және II әуе
атмосферасының түрлерінде, электр берудің әуелық сымдарында (ВА). АС
185 күштік сымы, сыртқы повив айналдырудың оң бағытталған болуы
шартты, қарама қарсы бағыттардағы павивтар байланысының айналдыру
бағыттары бар дұрыс айналыммен оратылған, алюмин сым және болат
өзекшеден құралады. 1 ден 19 дейін кабельдер саны бар болат өзекшесінің
құрылымы кезінде кабельдер қосылысы рұқсат етілмейді. 19 астам сымдар
саны бар сымның болат өзекшесінде, сымдарды піспекпен қосу рұқсат етіледі
және осы кезде сол немесе түрлі сымдар піспектері орындарының арасындағы
арақашықтықтары 15 м кем болмауы қажет. Байланыс орны қорғаныс
материалымен жабылған және мырыш жалатылған болуы қажет. Құрылыс
ұзындығындағы піспектер үштен кем болмауы қажет. Сымның құрылыс
ұзындығы құрылымында, орауыш тарды алюмини сымдарымен
ауыстырылмауы рұқсат етілмейді. Құрылыс ұзындығында айналдыру
үрдісінде олардың үзілген, төрттен аспайтын, орындарында піспек жүргізу
рұқсат етіледі. Түрлі немесе сол бір сымның піспек арасындағы
арақашықтығы 15 м кем болмауы қажет. Электрпіспектен соң сымның піспек
орнынан жан жағында 250мм күйдірілуі қажет.

2.2 АС-185 сымының құрылымы

Кабельдің өлшемдері темір өзектердің санына және түріне байланысты.
Көрші сымдардың айналдыру бағыты қарама қарсы бағытта, және қажетті
қабат айналдырудың дұрыс бағытына ие. Темір өзекшенің минимал
диаметрі 1,5 мм2 қима ауданын береді. Бір темір өзекшелі кабельдің максимал
диаметрінде қима ауданы 240 мм2.
ВВГ кабельдерінің ішінде кең қолданыс тапқан қималары бірдей емес
үш негізгі және бір нөлдік темір өзекшелі кабельдер (үшеуі полюспен).

2.1 сурет - ВВГ құрылымының элементтері

Қолданылуы:кабель ВВГ:
Оқшауланған ВВГ маркасының кабелі УХЛ орындалуы ГОСТ 15150
бойынша барлық микроклиматтық аудандар жағасында 150 мгм2сут (1.5
мгм3) аспайтын атмосферадағы күкірт газының болуы шарттарындағы I және
II типті атмосфералық электр желілеріндегі электр энергиясын беру үшін
арналған.

2.3 ВВГ-3х2,5 сымының негізгі сипаттамалары

- Пайдалану кезінде сымның максималды рұқсат температурасы +90°С
жоғары болмауы тиіс;
- Пайдаланудың кепілдік мерзімі: кабельдерді пайдалануға енгізген
мерзімнен бастап 4 жыл;
- Кабельдің қызмет ету мерзімі 45 жылдан кем емес;
- Төсеме -- электр станциясы мен желілерінің техникалық пайдалану
ережелері және электрқондырғы құрылғыларының ережелерімен сәйкестіктегі
ЭБЖ тіректерінде әуе бойынша;
- 20 °С температура кезіндегі кабель материалдарының меншікті
электрлік кедергісі - 0,0283 Ом·мм2м артық емес;

-
Өзгеріссіз масса кезінде электркедергісінің температуралық

коэффициенті, 1°С-қа -- 0,00403;
- Үзіліске уақыттық кедергісі - 160 - 195 МПа.

2.1 кесте - ВВГ кабелінің негізгі техникалық сипаттамалары

2.3 кесте - ВВГ кабелінің негізгі электрлік сипаттамалары

ВВГ маркалы кабельдерінің басқа тип өлшемдері

АС алюмень сымының салмағын есептеуге арналған кестелік мәндер: Қима
алюмболат,
мм2
Диаметр, мм
Тұрақты тоқ
сымдарының 1
км кедергісі, Ом
ӘЖыратқыш
күш, Н
Масссы 1 км
сымдар, кг
Қима
алюмболат,
мм2
Сымдар
Болат
өзекше
Тұрақты тоқ
сымдарының 1
км кедергісі, Ом
ӘЖыратқыш
күш, Н
Масссы 1 км
сымдар, кг
162.7
5.6
1.9
1.7818
6220
162.7
254.2
6.9
2.3
1.1521
9296
254.2
356.2
8.4
2.8
0.7774
13524
356.2
406.7
8.74
2.91
0.7172
14400
406.7
508.0
9.6
3.2
0.5951
17112
508.0
6310.5
10.97
3.66
0.4553
21630
6310.5
7011
11.4
3.8
0.4218
24130
7011
9516
13.5
4.5
0.3007
33369
9516
10016.7
13.82
4.61
0.2868
34333
10016.7
12019
15.2
5.6
0.2440
41521
12019
3х1,5
8
90
3х2,5
9,5
135
3х4
11
200
3х6
12
260
3х10
14,5
410
3х1,5
8
90
Жилдың номиналды
қимасы, мм²
Кабельдің рұқсат етілген тоқтық
жүктемелері, А
Тұрақты тоқ кедергісі,
R Омкм
Жилдың номиналды
қимасы, мм²
бөлме сыртында
бөлме ішінде
Тұрақты тоқ кедергісі,
R Омкм
150 24 *
450
365
0,2039
185 24
520
430
0,1540
185 29 *
510
425
0,1591
* Ең жақын типөлшем
Келесі шарттарға арналған өлшеудің токтық жүктемелері:- жүктеме коэффициенті К=1 -
әуе температурасы 20 °С
Номиналды
2
қимасы, мм
1,5
2,5
4
6
10
16
25
35
50
Өзекше
кедергісі,
Омкм
12,1
7,41
4,61
3,08
1,83
1,15
0,727
0,524
0,387

2. 4 2014жыл (АС-185) қысқы өлшеулері бойынша ЭБЖ-110 кВ
жүктеу

Транзит Л-109А120АИ

Л-109А - 510А бойынша ұзақ рұқсат етілген ток
Л-120АИ - 510А бойынша ұзақ рұқсат етілген ток

I 433A(83МВА)
жөндеу немесе апаттық тәртібінің іс жүзіндегі

жүктелуі, жүктеу 86 % құрайды.

2014жылы (АС-185) қысқы максималды жүктеме күніндегі ЭБЖ-110
кВ жүктеуі
Транзит Л-109А120АИ

Л-109А - 510А бойынша ұзақ рұқсат етілген ток
Л-120АИ - 510А бойынша ұзақ рұқсат етілген ток

1256.9
14.67
2.97
0.2304
29167
1256.9
15019
16.8
5.6
0.2046
46307
15019
1608.9
16.82
3.36
0.1800
36178
1608.9
18524
18.9
6.3
0.1540
58075
18524
20011.1
18.81
3.76
0.1440
44222
20011.1
20527.0
19.8
6.6
0.1407
63740
20527.0
24032
21.6
7.2
0.1182
75050
24032
30039
24.0
8.0
0.0958
90574
30039
31521.8
23.83
5.97
0.0917
79030
31521.8
33030.0
24.8
6.9
0.0861
88848
33030.0
40018

0.0758
85600
40018
40051

0.0733
120481
40051
45031.1

0.0646
107467
45031.1
50026

0.0575
112548
50026
56038.7

0.0515
133736
56038.7
63043.6

0.0458
150453
63043.6
71049.1

0.0406
169559
71049.1

I 476 A(90МВА) жөндеу немесе апаттық тәртібінің іс жүзіндегі жүктелуі,
жүктеу 93 % құрайды.

2.5 HVCRC MercuryCable жоғарывольтті сымы

СЭА компаниясы сіздерге, HVCRC жоғарылатылған өткізгіштігі бар
энергетика үшін, аналогы жоқ Mercury Cable &Energy компаниясының
инновациялық жоғарывольтті сымдарын ұсынады. Патенттелген композитті
күшейтілген сымды қолдану арқасында, HVCRC сымы желінің өткізгіштік
қабілетін екі есеге дейін жақсарта алады.
Әлемде электрэнергиясының тұрақты өсуші сұранысы жөнінде күрделі
сұрақтар тұр. Энергияқамдаушы компанияларының магистралдық және
таратушы желілерін тұрақты кеңейту мен жаңартылуы талап етіледі.
Бұл техникалық шешім кемшіліктері жоқ, және арнайы қортпалары мен
ерекше құрылымын қолдану есебінен, АС сымымен салыстыруы бойынша екі
есеге өткізу қабілеттілігін жоғарылатуды қамтамасыз етеді.
Бірақ HVCRC өзекті шешімдерінің бірі болып, мүмкін емес
механикалық беріктікті және максималды жоғары электрөтімділікті
қамтамасыздандыратын, рұқсатты тоқ жүктемесін жоғарылататын, алюмини
оксидінің көптеген талшықтарынан жасалған композитті күшейтілген өзекше
болып саналады. HVCRC жоғары сапасы AEP, SECRI, LAPEM және
KinetricsNorthAmericaInc компанияларының авторлық сынамаларының қатаң
хаттамаларымен расталған.

2.4 сурет - HVCRCTW - композиттік сым

2.6 Негізгі ерекшеліктері

1) механикалық беріктік (жоғарылатылған иілгіштігі және мағыналы аз
салмағы бар, үзіксіз пайдалану кезінде + 150 °С дейінгі температураға төзімді,
биметалдық коррозиялары жоқ , көк тайғақ -жел әсері кезінде үзіліп кетуден
әлде көп берік);

Салбырау (дюйм, 1 дюйм = 2,54 см)температура (°С)

2) иілу кезіндегі беріктік (берік және морт емес, өзекше, жөндеу кезінде
арнайы процедура талап етпеу кезіндегі, кіші диаметрлі бухтаны тасымалдау
үшін қолдануға мүмкіндік береді)

Созу-сығу (Lbf 1Lbf 0,22H ) температура (°С) күшейтуі

(Сым қимасының салыстырмалы сипаттамалары - 1020 kcmil HVCRCTW
және ACSR қимасымен - 795 kcmil, 1 kcmil≈0.5067 мм²)

3) экономикалық тиімді (жоғары температура кезінде аз салбырауда -
өткін арақашықтығы ұлғаяды, аз тірек қажеті етеді).

2.7 HVCRC - 4-ші буынды ЭБЖ арналған композитті сым

HVCRC - ЭБЖ арналған композитті сыс (High Voltage Composite
Reinforced Conductors).
СЭА компаниясы, жоғарывольтті электрберу HVCRC желілері үшін,
аналогы жоқ MercuryCable& Energy компаниясының инновациялық композитті

сымдарын ұсынады. Америкалық
MercuryCable&Energy компаниясы,

композиттік өзекшесі бар жоғарывольтті сымдар саласындағы зерттемелермен
айналысатын зерттеу компаниясы болып саналады (HVCRC).
10 жылдан астам жетекші инженерлер мен ғалымдардың зерттеулері
мен өндірістерінің, космостық технологиялардың композитті материалдарын
жүктемелік және қатаң температуралық сынауларының негізінде, SmartGrid
энергожүйелері үшін патенттелген HVCRC сымдарының жаңа буынын
MercuryCable&Energy компаниясы өндіреді және жасап шығарады.

HVCRCTW түрлері:
1) Linnet 431 kcmil,
2) Hawk611 kcmil,
3) Groseak816kcmil,
4) Drake1020kcmil,
5) Bittern 1572 kcmil
Инновациялық, рентабельді, жоғарытемпературалық, жоғарывольттік
композитті, 110 кВ - тан 1150 кВ дейінгі кернеудегі HVCRC сымы -
энергетикалық нарықтағы бүгінгі таңда бар шешімдердің экономикалық
мақсаттылық және ең жақсыларының бірі.
Композивті өзекшелі сымның Эволюциясы:
1-ші буынды - CRAC
2- ші буынды - ACCR (бағыт., 3М өндірісі)
3- ші буынды - ACCC(бағыт., Lamifil өндірісі)
4- ші буынды - HVCRC
Патенттелген арнайы қоспалар мен ерекше құрылымды HVCRC
сымдары қолдану есебінен, және көптеген алюмини оксиді талшықтарына
құралған композитті күшейтілген өзекшені қолдану есебінен, күшті
механикалық беріктікті максималды жоғары электрөткізгіштіктер
қамтамасыздандырылады, рұқсат тоқ жүктемесі күрт жоғарылайды.
HVCRC сымын қолдану АС (ACSR) сымымен салыстыру бойынша
желінің өткізгіштік қабілетін екі есеге жақсарта алады. SmartGrid секілді,
толықмасштабтық инновациялық жобаларды жүзеге асыру, инновациялық
технологиялар мен материалдарда негізделген, 4 - ші буынның шешімі
болып саналатын, жаңа буынды HVCRC сымдарынсыз мүмкін еместігін
ескеру қажет.
Қазақстанда 4-ші буынды HVCRCTW композитті сымдары
қолданылады

2.5 сурет - NYM кабелі

MercuryCable&Energy өндірісінің, HVCRCTW - Linnet 431 kcmil түрінің
компазивті сымдарын қолдану арқылы, Алматы қаласында Қазақстандағы 110
кВ ЭБЖ құрылысының жобасын жүзеге асыру үшін сымдар жүктелуі
орындалды.
Алматы қаласының Рысқұлов даңғылы- Сайын көшесі қиылысындағы
транспорттық развязка құрылысы кезінде ЭБЖ орын ауыстыруы мен
байланысты, MercuryCable&Energy өндірісінің HVCRCTW - Linnet 431 kcmil
түріндегі компазивті сымдарды қолдану арқасында мүмкін болған, ЭБЖ
әуелық ауыстырулардың өткін ұзындығын үлкейту қажеттігі туындады.
MercuryCable&Energy компаниясының патенттелген сымдары, бар сымдар
өзекті көрсеткіштер қатары бойынша HVCRCSmartConductor ерекшеленеді:
Болат өзекшелікпен дәстүрлі алюмини сымына салыстыру бойынша ток
жүктемесін екі есе жоғарылатуы;
Сым қызу температурасының маңызды төмендеуі;
Жаңа ЭБЖ құрылысы кезіндегі тіректер саны аздығы;
Жаңарту кезінде бар желілердің өткізу қабілеттерін жоғарылатуы;
Гальваникалық коррозияны жою;
Пайдалану шарттарындағы бірдей температурада салыстырылатын
диаметр басқа сымдар түрімен салыстырылуы бойынша желілердегі
жоғалтуларды маңызды төмендетуі .

2.6 сурет. - Рысқұлов даңғылы мен Сайна көшесінің қиылысы

10 жылдан астам жетекші инженерлер мен ғалымдардың зерттеулері
мен өндірістерінің, космостық технологиялардың композитті материалдарын
жүктемелік және қатаң температуралық сынауларының негізінде, SmartGrid
энергожүйелері үшін патенттелген HVCRC сымдарының жаңа буынын
MercuryCable&Energy компаниясы өндіреді және жасап шығарады.
Бүгінгі таңда бар, 110 кВ-тан 1150 кВ дейінгі кернеуге арналған
инновациялық рентабельді жоғарытемпературалық, жоғарывольтті композитті
HVCRC сымы - MercuryCable&Energy компаниясының мықты және үнемді
мақсатты шешімдерінің бірі.

2.8 Салыстырмалы қаржылық талдау

Электрлік желісінің 1000 км сымын ауыстыруға арналған теориялық
есептеуге негізделген.
Есептеу үшін беру желісі - 345 кВ (шетелдік стандарт) деп
қабылдаймыз және арматуралық пен фундаменттік под ключ желілік әр бір
тіректі жеткізу мен жөндеу 150000 АҚШ доллорынан тұрады деп
жорамалдаймыз:

*
ACSR (аналог АС) сымдарымен салыстыру бойынша, Mercury

HVCRCTW сымдары 669 тірекке үнемділікті қамтамасыз етеді (ACSR
сымдары үшін өткін 350 -450м орнына тіректер арасы HVCRC сымдары үшін
546 м құрайды), ол 1000 км үшін шамамен - $100 350 000 (2500 тірек орнына
... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
