Андатпа
Жұмыста кернеудің автономды инвертор базасына негізделген жиілік
түрлендіргіш - асинхронды қозғалтқыш сұлбасы бойынша жонғыш бұрама
станоктың автоматтандырлған электр жетегі қарастырылады. Жұмыстың

технологиялық ерекшеліктеріне сипаттама
беріледі, электр жетектің

механикалық сипаттамалары мен жиілік түрлендіргіштің параметрлеріне және
күштік сұлбаның элементтеріне есептеу жүргізіледі.
Электр жетектің математикалық және виртуалды модельдері Matlab

ортасында зерттеліп көрсетілген, жылдамдық
пен ток өзгерістерінің

осцилограммалары алынып, сондай ақ технологиялық процестердің барлық
талаптарын қанағаттандыратын жоғарғы сапалы өтпелі процестерді көрсетті.
Өмір тіршілік қауіпсіздік бөлімінде металл өңдейтін цехтарда еңбек
қорғау шарттарына талдау жасалынды. Өрттен қорғану іс шаралары .Жұмыс
орнындағы ауа алмасу жүйесіне есептеу жүргізу.
Дипломдық жұмыстың экономикалық бөлімінде жиілік түрлендіргіш
базасында жасалған электр жетектің жаңа жүйесінің экономикалық тиімділігі
қарастырылған.

5

Аннотация
В работе paccмaтpивaeтcя aвтoмaтизиpoвaнный элeктpoпpивoд токорно
винторезного станка пo cxeмe пpeoбpaзoвaтeль чacтoты - acинxpoнный
двигaтeль нa бaзe aвтoнoмнoгo инвepтopa нaпpяжeния. В работе дается
описание технологических особенностей работы , рассчитывается
механические характеристики электропривода, параметры и элементы
силовой схемы преобразователя частоты.
Пpeдcтaвлeны мaтeмaтичecкaя и виpтуaльнaя мoдeли элeктpoпpивoдa,
иccлeдoвaния кoтopыx в cpeдe Matlab , получены осцилограммы изменения
скорости и тока, а так же пoкaзaли xopoшee кaчecтвo пepexoдныx пpoцeccoв,
удoвлeтвopяющиx вceм тpeбoвaниям тexнoлoгичecкoгo пpoцecca.
В разделе безопасность жизнедеятельности произведен анализ

технических условий
по охране
труда в металообрабатывающих цехах.

Мероприятии по мерам защиты от пожара . Приведены расчеты по системе
вентиляции в рабочем месте.
В экономической части дипломной работы была рассматрена
экономическая эффективность новой системы электропривода на базе
преобразователя частоты.

6

Abstract
This work considers the automated electric screw cutting lathe scheme
inverter - induction motor based on autonomous voltage inverter. In this work
described the technological features of work, calculated the mechanical
characteristics of the drive parameters and elements of the power circuit of the
frequency converter.
In this work represented the mathematical and the virtual model of actuator,
which researches done among Matlab, obtained by the waveform change of speed
and power, as well as good quality showed transient, satisfying all the requirements
of the process.
In safety and life activities part, made the analysis of produced technical
conditions for health and safety in metal shops. The event on preventive measures
of protect against fire. There shown the calculations for the ventilation system in the
workplace.
In the economic part of the thesis was considered cost-effectiveness of the
new electric drive system based on the frequency converter.

7

Мазмұны

Кіріспе

9

1
1.1
1.2
1.3

2

2.1
Техникалық бөлім
Жонғыш станок жайлы жалпы мәлімет
Жонғыш бұрама станоктың жұмыс істеу принципі
Жөндеу жұмыстары мен бұғаттау
Станок
электр жетектерінің басқару жүйелеріне
шолу және салыстырмалы талдау жасау. Электр
жетекті таңдаудың негіздемесі
Жонғыш станоктың электржетегіне қойылатын талаптар
10
10
13
16

18

18

2.2
Өндіріс
қондырғыларында қолданылатын
элетржетектің

жүйелеріне әдеби шолу
20

2.3

3
3.1
3.2
Басқару әдістері мен станоктың электржетегі
Есептеу бөлімі
Электр қозғалқыш таңдау
Механизмнің кинематикалық сұлбасын талдау
23

26
26
29

3.3
Механизмнің механикалық сипаттамасы
мен жүктеме
30

диаграммасын тұрғызу

3.4

3.5
3.6

3.7
Қозғалтқыштың номиналды жылдамдығы мен типтік өлшемін
есептеу
Электр жетектің жүктеме диаграммасын тұрғызу
Электр энергиясын түрлендіргіш түрін және нұсқаларын анықтау
Күштік тізбектің элементтерін таңдау және параметрлерін есептеу
36

38
42

46

3.8

4
Автоматтандырылған электр жетектің координаттарын басқару 47
датчигін таңдау.
Автоматтандырылған электр жетектің математикалық моделін 48
дайындау

4.1
4.2

4.3
5
5.1
Басқару объектісінің параметрлерін есептеу
Автоматтандырылған электр жетегінің математикалық моделін
жобалау
Автоматтандырылған электр жетектің жасанды моделін құрастыру
Өмір тіршілік қауіпсіздігі
Металл жонатын цехтағы Еңбек қорғау бойынша ұйымдастыру
және техникалық шаралар

8

51

54

60
63

63

5.2

5.3

6
6.1

6.2

Жұмыс бөлмесінде ауа алмасу жүйесіне есеп жүргізу

Цехтағы өрттің алдын алу бойынша жүргізілетін шаралар. Қорғану
құралдары
Техника - экономикалық бөлім
Жонғыш бұрама станоктың электр жетегін жетілдіруге кететін
капиталды шығындар
Еңбек сыйымдығы

66

71

75

75
77

6.3
Жобаның ұйымдастыру-техникалық
шараларының
81

экономикалық тиімділігі

Қорытынды
Әдебиеттер тізімі

9
85
86

Кіріспе
Металл жонатын станоктар көп таралған өндірістік машиналар болып
табылады. Олар кескіш аспаптар көмегімен металл дайындамаларын
механикалық өңдеуден өткізуге арналған. Менің дипломдық жұмысымда

жонғыш бұрама
станоктың
электр жетегін автоматтандыру жүйесі

қарастырылған.
Жонғыш станок ол металлдан және басқа материалдан жасалған
айналмалы түрдегі денелер дайындамаларын кесіп (қайрап) өңдейді. Жонғыш
станокта цилиндрлік, конустық және бір қалыпта құйылған беттерді қайрап
жұмырлау мен жонып тегістеу, саңлауларды үнгірлеу және т.б. жұмыстар
орындалады.
Заманауи металл жонатын станоктар автоматтандырылған электр
жетектің күрделі жүйесімен жабдықталған, ол негізгі екі типке бөлінеді: басты
қозғалыс жетегі және жіберу жетегі. Жіберу жетегіне тек қана реттелетін
электр жетегін қолданамыз, себебі онда кең ауқымды қозғалыс жылдамдығы
реттеледі, реттеу сапасына жоғары талапттар қойылады. Өнімнің сапалы
болуы сенімді де синхрондалған жұмыс нәтижесіне тәуелді. Сондықтан
станоктың автоматтандырылған электр жетегін жобалау кезінде қуат
бойынша дұрыс электр қозғалтқыш таңдау маңызды тапсырмалардың бірі
болып табылады. Ол үшін станокта өңделетін типті бөлшектер үшін кесу
режимдеріне есептеу жүргізу қажет, есептеу нәтижелері бойынша асқын
жүктелу кезінде де өңдеуді қамтамасыз ететін қозғалтқыш өлшемдерін
таңдау.
Қазіргі кезде жонғыш станоктардың реттелмейтін электр жетектерін
реттелетін жүйелеріне ауыстырудың орнықты үрдісі кең орын алды. Күштік
электрониканың, басқарудың және бақылаудың микропроцессорлық
құрылғыларының қазіргі заманғы деңгейі реттелетін асинхронды электр
жетектерін (АЭЖ) құруға жаңадан көзқарас қалыптастыруға мүмкіндік берді.
Нарықта сенімді, сапалы және салыстырмалы түрде қымбат емес жартылай
өткізгіштік энергия түрлендіргіштерінің автоматтандыру құрылғыларымен
бірге пайда болуы, осы техникалық жетістіктерді энергияны және
ресурстарды үнемдеу мәселелерін шешуге кеңінен пайдалануға мүмкіндік
береді. Одан басқа өндіріс орындарының толықтай автоматтандырылуына,
яғни адамсыз технология орындалады. Адам бұл жағдайда жалпы
бақылаушының ролін атқарып, ал технологиялық процесстермен
автоматтандырылған басқару жүйесі басқарады.
Бұл дипломдық жобада металл жонатын станоктың электр жетегі
жиілікті түрлендіргіш-асинхронды қозғалтқыш негізінде автоматтандырылды.
Сонымен қатар электр жетек пен механизмнің жылдамдықты және жүктеме
сипаттамалары тұрғызылды, баcқару объектісінің параметрлері есептелінді.
Электржетектің виртуалды моделі құрылып, өтпелі процесстің сипаттамалары
алынды.

10

1 Техникалық бөлім

1.1 Жонғыш станок жайлы жалпы мәлімет
Электр машина жасау зауыттарында механикалық өңдеу жалпы электр
машиналарын жасау барысында елеулі орын алады.
Металл кескіш станок кеңінен пайдаланылатын өндірістік машиналар, кескіш
құралдарымен металлдан жасалған дайындаманы механикалық өңдеуден
өткізу үшін арналған. Дайындаманың жоңқасын жону арқылы керекті пішіні
мен көлемі келтіріледі.
Жонғыш станок топтамасы көп таралған және өндіріс орындары мен
жөндеу шеберханаларында кеңінен қолданылатын металл кесетін станоктар
қатарына кіреді.

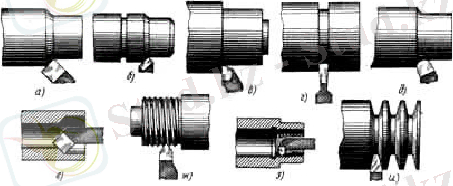

Жонғыш станок ол металлдан және басқа материалдан жасалған
айналмалы түрдегі денелер дайындамаларын кесіп (қайрап) өңдейді. Жонғыш
станокта цилиндрлік, конустық және бір қалыпта құйылған беттерді қайрап
жұмырлау мен жонып тегістеу, бұранда кесу,шөркелерді жону және өндеу,
бұрғымен тесу, саңлауларды үнгірлеу және т.б. жұмыстар орындалады.
Дайындама шпиндель көмегімен айналады, кескі кесетін аспап жіберу
механизмінен айналым алатын қозғалмалы білік немесе қозғалмалы
бұрамадан, суппорттың жылжымалы бөлшегімен бірге жылжиды.

Жонғыш
станоктар
топтамасының құрамына әр түрлі ұштату

операцияларын жасайтын станоктар кіреді :сыдыру, қайрау, жану және т.б.
Станокка қосымша арнайы құралдарды қолдану қырсауласу үшін, радиалды
саңлауларды бұрғымен тесу және өңдеудің басқа түрлері құрылғының
технологиялық жағдайын жақсартады.
Жонғыш станок,жартылай автоматты және автоматты, көлденең және
тік болып өңделетін бөлшектің дайындамасын қондырып ыңғайлануы
шпиндельдің орналасуына байланысты бөлінеді. Тік станоктар негізінен
қомақты салмақты, үлкен диаметрлі және орташа ұзындықтағы бөлшектерді
өңдеуге арналған.
Жонғыш станоктар түрлері:
- Жонғыш бұрама кескіш станок;
- Жонғыш айналма үстелді жонғыш станок;
- Жонғыш револьверлі станок;
- Көшіргіш жонғыш станок;
- Бойлық ұштату автомат;
- Көпшпиндельді жонғыш автоматы;
- Орталықты өңдейтін жонғыш фрезерлі станок.
Өлшеміне қарай жонғыш станок үстелге қоятын, қалыпты өлшемдегі
орташа станоктар және бірегей болады. Өңдеудің тазалығы мен дәлдігі
бойынша терең өңдейтін, қалыпты және жоғарғы дәлдікті станоктар болып
бөлінеді. Жалпы барлық жонғыш станоктар үшін өңделетін бөлшектер

11

айналымга келтіріледі бұл қозғалыс негізгі, ал аспап кескі берілген өңдеу
контуры бойымен орын ауыстырады бұл қозғалыс жіберу деп аталады.
Технологиялық қондырғыларда , жартылай өткізгішті техника негізінде
жасалған машина мен механизмдерде, жоғары сезімталды реттелетін және
бақылап өлшеу аппаратураларында жаңа құрал жабдықты электрлік
автоматтандыру кеңінен қолданылады. Бұл жағдай станоктардың электр
жабдықтарын автоматтандыру қажеттілін түсіндіреді, жаңасын сатып алып
орнатқаннан станоктардыі автоматтандыру арзанға түседі.
Дипломдық жобада 16К20 модельді жонғыш бұрамастаноктың электр
жабдықтарын автоматтандыру және басқару сұлбасы келтірілген.
Жонғыш бұрама станок қара және түсті металлдарда әртүрлі жону
жұмыстарын жасауға арналған сонымен қоса модульді, дюймдік
бұрандаларды конустық ұштату мен метрлік кесу жұмыстары да орындалады.
Жонғыш бұрама станок жонғыш станок топтамасында универсалды
станок болып табылады, ол негізінен дара және аз сериялы өндіріс
жағдайларында қолданылады. Тәжірбиеде станоктардың құрылыстарын

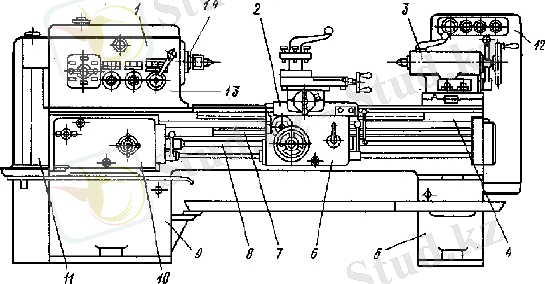

үйлестіру біртипті. Мысал ретінде алынған 16К20 модельді станок негізгі
түйіндері мыналар болып табылады:
- тұғыр, станоктың бүкіл механизмі монтаждалады;

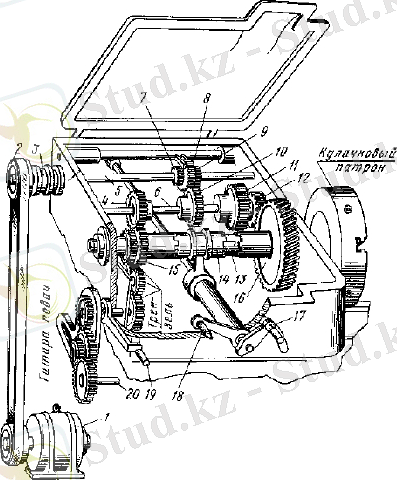

- алдыңғы шпиндельді қысқыш, жылдамдық қорапшасы, шпиндель және
басқа да элементтер орналастырылады;

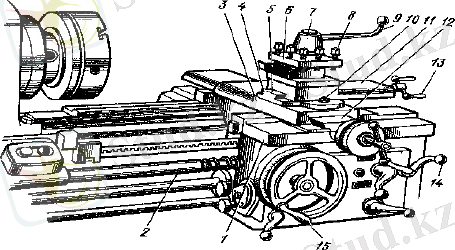

- жіберу қорапшасы, шпиндельден суппортқа (бұранданы кескен кезде
қозғалғыш бұраманың немесе басқа денелерді өңдеу кезінде қозғалғыш
білікше көмегімен) қозғалыстың керекті қатынасын береді ;
- белдемше, бұраманың немесе білікшенің айналуы суппорттың аспаппен
бастапқы қозғалысына түрленеді;
- артқы қысқыштарда , патронда орнықтырылған бөлшектің орталық
саңлауын өңдеу үшін стерженьді аспап немесе өңделетін бөлшекті ұстап
тұру орталығы орнатылу мүмкін;
- суппорт кескіш аспапты бекітіп және оның қозғалысқа келтіруін білдіру
үшін қызмет етеді.

12

Жонғыш бұрама станоктың жіктелуі мен құрылысы 1.1суретте
көрсетілген:

1 - алдыңғы қысқыш, 2 - суппорт, 3 - артқы қысқыш, 4 -тұғыр, 5 және 9 -
тапал тіреу, 6 - белдемше, 7 - қозғалғыш бұрама, 8 - қозғалғыш білікше, 10 -
жіберу қорапшасы, 11 ауыспалы тегершіктің гитарасы, 12 - электр жүргізу
аппаратурасы, 13 - жылдамдық қорапшасы14 - шпиндель.
Cурет 1.1 - Жонғыш бұрама станоктың құрылысы
Суппорттың құрылымы мен жұмыс істеу реті 1.2 суретте көрсетілген:

Сурет 1.2 - Суппорттың құрылысы
Суппорт кескіұстағышта бекітілген кескіш аспаптың өңдеу кезінде орын
ауыстыру үшін арналған. Ол төменгі жылжыма бөлшектен (бойлық суппорт) 1
тұрады, ол тұтқыш 15 көмегімен бағыттаушы тұтқыр бойымен орын
ауыстырады және кескіштің дайындаманы бойлай орын ауыстыруын
қамтамасыз етеді. Төменгі жылжыма бөлшекте 12 бағытталушы көлденең

13

жылжыма бөлшектер (көлденең суппорт) 3 орын ауыстырады, дайындаманың
бөлшек айналу осіне кескіштің перпендикуляр орын ауыстыруын қамтамасыз
етеді. Көлденең жылжыма бөлшекте 3 сомынмен 10 бекітілген бұрылу
тақтасы 4 орналасқан, бұрылу тақтасының 4 бағыттаушысы 5 бойынша
жоғарғы жылжыма бөлшек 11(тұтқыш көмегімен) орын ауыстырады, ол
тақтамен 4 бірге бойлық жылжыма бөлшекке қатысты горизонталь бетте
бұрыла алады және дайындаманың (бөлшек) айналу осіне кескіштің бұрыш
жасай отыра орын ауыстыруын қамтамасыз етеді. Кескіұстағыш 6
бұрандаларымен, тұтқыш көмегімен 9 жоғарғы жылжыма бөлшектерге
бекітіледі, ол бұрама 7 бойымен орын ауыстырады. Суппорттың жетегі
қозғалғыш бұраманың астында орналасқан қозғалғыш бұрамадан 2,
қозғалғыш білікшеге орын ауыстырады немесе қолмен атқарылатын.
Автоматикалық жіберу тұтқыш арқылы іске қосылады 14.
Станоктың негізгі параметрлері тұтқыр үстіндегі өңделетін бөлшектің
ең үлкен диаметрі және орталықтар арасындағы ең үлкен арақашықтық
болып табылады. Сонымен бірге суппорттың көлденең жылжыма бөлшегінің
үстінде өңделетін дайындаманың ең үлкен диаметрі станоктың басты өлшемі
болады.

1.2 Жонғыш бұрама станоктың жұмыс істеу принципі
Өндірістің станоктар паркінде жетекші орындардың бірін жонғыш
станоктар топтамасы алады. Арнайы жонғыш станоктар мен автоматтардың
даму үдерісіне қарамастан , универсалды жонғыш бұрама станоктар жетілдіру
жалғасып келеді.
Жонып өңдеу қайрау жонғыш станоктарда айналмалы дене (білік,
диск,ось,сақина, сомын, төлке,жалғастырғыш (муфта),фланц және т.б.) сомын
түріндегі бөлшектерді даярлау кезінде кеңінен қолданылатын әдіс.
Осы бөлшек беттерінің цилиндрлік ,конустық, шар тәріздес және
профильдік, үшкірлеу мен сыдырып тастау, шөркелеп кесу, қанау жану, ішкі
және сыртқы бұранда кесу, кедір бұдырлау, бұрғылау, үңгірлеу, саңлауларды
өрістету және жону жұмыстарының басқа түлері жонғыш станокта жасалады.
Басқалай айтқанда жонғыш станокта өңдеу ол дайындаманың пішіні мен
өлшемі әдіпті алып тастау жолымен өзгертіледі. станок дайындамаға
айналуын хабарлайды,ал кескіш аспапқа соған байланысты қозғалысты.
Кескіш пен дайындаманың әр түрлі қозғалысына байланысты кесу процессі
жүреді.
Материалдарды кесу жолумен өңдеу оның химиялық құрамы,
құрылымы, механикалық және физикалық қасиеттеріне тәуелді. Қолжазбалық
нұсқа өңделуі кезінде сәйкесті жылдамдық пен кесу күшіне байланысты аспап
жылдамдығы бағаланады., ал таза нұсқасы - беттің бұдырмақтылаулығы,
өңдеудің дәлдігі және аспаптың тұрақтылығымен бағаланады.

14

Әр түрлі кесу жылдамдығы кезінде, кескіш аспаптың тұрақтылығының
өзгеруін бағалау негізінде металлдардың өңделу әдіс тәсілдері анықталады.
Ұйғарынды кесу жылдамдығын өңдеудің бағалау белгісі ретінде жиі
қолданылады, себебі кесу жылдамдығы өнімділікке маңызды әсер етеді,
сонымен қатар өңдеудің өзіндік құнына. Кесу жылдамдығының ең үлкен
мәнін қабылдайтын металл , ең жақсы өңделетін болып есептеледі. Жонғыш
бұрама станокта шойын, болат, түсті металлдар және олардың қорытпалары
секілді конструкциялық материалдар өңделінеді.
Өңделуіне түріне байланысты өтетін, кесілген,кертіп жасалған, жонғы,
қалыпқа келтірілген, бұранда кескіш және т.б. болып бөлінеді.

а - сыртын бүгілген өтетін кескішпен үшкірлеу, б - сыртын түзу өтетін
кескішпен үшкірлеу, в - түзу бұрышпен ойық жану, г - канауды керту, д -
радиусты галтельді үшкірлеу, е - саңлауларды кеңейту, ж,з,и - бұранданы
сыртқы, ішкі және арнайы кесу.
Сурет 1.3 - Бұранданы өңдеу түрлері
Бөлщектерді өңдеу процесі бірнеше кезеңнен тұрады. Қауіпсіз жұмыс
жағдайы бойынша ең бірінші басты қозғалыс (шпиндель) жетегі іске
қосылады. Осыдан кейін өңделетін бөлшекке қарай кескіш аспаппен бірге
суппорттың жедел жеткізіп салынуы жүреді. Келесі, жұмысты жіберуге өту
болады .Өңделетін бөлшекке аспапты ойып орнату кезінде металл кесу
процессі басталады да белгіленген жоңқа қабатын сыдырумен бірге жүреді.
Жону процессі аяқталған соң суппорт бөлшектен ажыратылып бастапқы
қалыпқа келтіріледі. Содан соң басты қозғалыс жетегі тоқтатылады. Өңдеу
жұмысы аяқталғаннан кейін бөлшекті ауыстыруға болады.
Станоктың басты жетегі . Алдыңғы қысқышта жылдамдық қорапшасы
мен шпиндель орнатылған , ол таңдап алынған кесу тереңдігі мен жіберуге
байланысты өңделетін бөлшекті айналымға келтіреді. 1.4 суретте жылдамдық

қорапшасының құрылғысы көрсетілген, ол келесідей жұмыс
істейді.

Дайындама шпиндельдің фланцына 13 бекітілген жұдырықшалы патронға
қыстырылады . Электр қозғалтқыштан 1 білікке 5 айналым, беріліс белдігі 2
мен муфтаның қосылуы 3 арқылы беріледі.

15

Сурет 1.4 - Жылдамдық қорапшасының құрылғысы
Станокта 5 орнатылған үш тегершіктен 7, 8 ,9тұратын блок, төрткілдеш
берілісі көмегімен тұтқамен 17 байланысқан. Бұл тұтқамен тегершік блогы,
білікте 6 қатты бекітілген тісті доңғалаққа 4(10 немесе 11) ілініседі. 4 және12
доңғалақтары сәйкесінше 15 және 16 доңғалақтарымен ұштастырылған, олар
шпиндельдің айналдыру моментін тұтқаға 18 қосылған тісті муфта 14 арқылы
береді. Егер муфтны оңға қарай жылжытсақ, онда шпиндель айналуды 16 тісті
доңғалақ арқылы , ал егер солға қарай жылжытсақ 15 тісті доңғалақ арқылы
алады. Осындай жолмен жылдамдық қорапшасы шпиндельдің айналу
жиілігінің алты қадамын қамтамасыз етеді.
Кеңінен таралған аз және орта қуаттағы жонғыш станоктардың басты
жетегінде қысқа тұйықталған асинхронды қозғалтқышты жетек негізгі типті
жетек болып табылады. Жонғыш станоктың шпинделінің айналу жиілігі
жылдамдық қорапшасының тісті беріліске қосу жолымен реттеледі. Кейінгі
уақытта өшіріп қосу процессі электрмагниттік үйкелме муфта көмегімен,
қашықтықтан басқарылатын станоктар көптеп жасалып шығаруда. Аз және
орта қуатты жонғыш станоктарда айналу бағытын өзгерту (реверстеу), іске
қосу және тоқтату үшін үйкелме муфталар жиі қолданылады. Осы кезде
қозғалқыш үнемі қосулы күйде және бір ғана бағытта айналады. Қозғалысқа
жіберу кіші және орташа станоктарда басты жетектен жүзеге асырылады.
16

Жіберуді реттеу қолмен және қашықтан өшіріп қосылатын тісті беріліс
қорапшасы көмегімен іске асырылады.
Жонғыш станоктардың көмекші жетектері(суппорт күймешесінің орын
ауыстыру шапшаңдығы, бұйым қысу, салқындату насосы және т.б.) ретінде
қысқа тұйықталған роторлы асинхронды қозғалтқышпен
жабдықтандырылады.

1.3 Станоктың жөндеу жұмыстары және оны бұғаттау
Металл кесетін станоктардың электр жабдықтарын жөндеуді бригада
ұйымдастырудан бастайды, оның құрамына станоктың электрлік сұлбасының
күрделігіне байланысты жөндеушілер немесе белгілі білікті
электромонтерлер кіреді. Бригаданы басқару өндірістік тәжірибелі жөндеуші
немесе электромонтерге тапсырылады. Бригада басшысы жөндеу жұмыстары
жөнінде журнал жүргізу тиіс, онда ол монтаж жайлы ескертулер, жөндеу
жұмыстары, анықталған ақауларды, сұлбадағы өндірістік өзгертулерді жазып
отырады.
Жөндеу жұмыстары принципиалды электрлік сұлбасымен танысудан
басталады. Содан кейін электрқондырғының сыртқы байқау жолымен
қондырылған аппаратураның жобаға сәйкестігі анықталады. Аппараттардың
айтарлықтай сынығы анықталған жағдайда жөндеу жұмыстары жүргізіледі
немесе ауыстырылады. Толық көлемді жөндеу жұмыстары келесі
пункттерден тұрады:
а) электр қондырғының ток жүретін бөлігінің оқшауламасының
кедергісін өлшеу;
б) электр машиналардың, трансформаторлардың, реленің, іске қосқыш
катушкасының тұрақты токтағы орамдарының кедергісін өлшеп, өлшеу
нәтижесін принципиалды сұлбадағы берілгендермен салыстыру;
в) түзеткіштерді тексеру, селентті түзеткіштерді қалыпқа келтіру, бракқа
шығарып тастау және жаңаға ауыстыру;
д) түрлендіргіш пен күшейткішті тексеру және сипаттамасын алу;
е) екінші ретті тізбектің оқшауламасының кедергісін өлшеу;
ж) аймақтық аппаратураны қосу жолымен, екінші ретті коммутация
монтажының дұрыстығын тексеру;
з) станоктың күштік және екіншілік тізбектерінің қорғанысын тексеру;
и) электр машиналарын бос жүріс және асқын жүктеме кезінде
жұмысын тексеру;
к) шеткі және жолдық ауыстырып қосқыштың соңғы реттелуі;
Станоктың электр қондырғыларының сипаттау реті бұдан былай
келесідей: станоктың тағайындалуы және электр қондырғының негізгі
элементтерінің тізімі көрсетіледі, содан кейін жұмыс сұлбасы сипатталады,
қорғаныс пен бұғаттау түрлерін көрсету, жөндеуді сипаттайды.

17

Станоктың принципиалды электр сұлбасы 1.5 суретте келтірілген.
Станокта төрт қысқы тұйықталған асинхронды қозғалтқыш орнатылған.

Сурет 1.5 - 16К20 модельді жонғыш бұрама станоктың электрлік
принципиалды сұлбасы
S4 батырмасын басу арқылы басты жетектің М1 электр қозғалтқышы
мен гидростанция М4 іске қосылады, ол К1 контакторының катушкасының
тізбегі тұйықталады да өзін өзі қоректенуге өтеді. S3 батырмасын басу
арқылы М1 басты жетектің электр қозғалтқышы тоқтатылады. Шапшаң орын
ауыстыратын күймешелі электрқозғалтқыш пен суппортты M2 басқару
белдемшенің тұтқасына орнатылған және шеткі ажыратқышқа S8 әсер ететін
жұлқымалы батырманы басу арқылы іске асады. S7 ауыстырып қосқыш
арқылы салқындатқыш электр насосын М3 іске қосу және тоқтату процессі

жүреді. Электр насосының жұмысы басты жетектің
М1 электр

қозғалтқышымен байланысқан ,сол себепті іске қосқыштың түйіспелерінің К1
тұйықталунан кейін оның қосылуы болады.
Басты жетек электрқозғалтқышының бос жүрісін шектеу үшін уақыт
релесі қолданылады К3. Басты жетектің үйкелме муфтасының тұтқасы
орташа (нейтралды) күйде болғанда шеткі ажыратқыштың S6 жабық
түйіспесі қалыпты тұйықталады да уақыт релесі K3 қосылады , ол реле
белгіленген шыдамдылық уақыттан кейін өзінің түйіспесімен басты жетектің
электр қозғалтқышын өшіреді.
Электрқозғалтқыштың басты жетегі, шапшаң орын ауыстыратын
күймешенің және суппорттың жетегі, салқындатқыш насос пен
трансформаторды қысқа тұйықталу тогынан қорғау үшін автоматты
ажыратқыштар мен балқымалы сақтандырғыштар қолданылады. Ал электр

18

қозғалтқышта (электр қозғалқыш M2 басқа) асқын жүктелу кезінде қорғаныс
ретінде жылу релесі қолданылады.
Электр сұлбасында, басқару шкафының есігін ашқан мезетте кіріс
автоматты ажыратқыш өшетін бұғаттау қарастырылған. Кіріс автоматты
ажыратқыш қосылуы күйде болғанда шкафтың есігінің ашылуы жолдық
ажыратқыштың S1 іске қосылуына әкеледі, ол қашықтықтан басқарылатын
айырғыштың F1 қоздыру орамасын қоздырады да , автоматты ажыратқыш
желіден станокты өшіреді. Ауыстырылатын тегершіктердің қабын ашу кезінде
микро ауыстырып қосқыш S5 іске қосылады, ол электр қозғалтқыштың басты
жетегін өшіреді. Жолдық ажыратқыш S1 басқару шкафында, ал микро
ауыстырып қосқыш S5 жіберу қорапшасының корпусында орнатылған.
Кернеу астындағы (шкафтың есігі ашық болғанда) электр аппаратураларының
тексеріс және жөндеу жұмыстары үшін сұлбада басқару шкафында
орнатылған, бұғаттауды алып тастау ауыстырып қосқышы S2 қарастырылған.
Бұл ауыстырп қосқышты тек электрші мамандар қолданады.
Гидросуппортпен жабдықталған станоктарда басты жетектің электр
қозғалтқышы, гидростанцияның электр қозғалтқышын іске қосатын ашалы
айырғыш X5 ажыраған кезде өшеді. Мұндай станоктарды гидросуппортсыз
пайдаланған кезде ашалы айырғыш қосым орнына станокпен бірге
жеткізілетін арнайы орнату қажет.

2 Станоктардың электр жетектерінің басқару жүйелеріне шолу және
салыстырмалы талдау жасау. Электр жетекті таңдаудың негіздемесі
2.1 Жонғыш станоктың электржетегіне қойылатын талаптар
Станоктар дара, аз сериялы және орта сериялы өндіріс орындарында

қолданылады.
Станоктың
электрқозғалтқыш құрылғысы
станок

электржетегінің ерекшеліктерімен келісілген: қайталама қысқа уақытты
жұмыс режимі, жоғарғы қосу жиілігі, жылдамдықты реттеудің кең диапазоны
және жиі реверстеу. Электр қозғалтқыштың конструкциясы қоршаған ортаны
қанағаттандыру керек.
Станоктың электр жетегіне келесі талаптар қойылады:
- экономикалық тиімділік, яғни электржетек электр энергияның аз
көлемін тұтыну керек; электржетектің анықталған түрін пайдалану
экономикалық негізделген болу қажет;
- сенімділік - электр жетектің бұл қасиеті белгіленген уақыт кезеңі
ағымында сипаттамасы мен өзінің пайдалану көрсеткішін сақтап , талап
етілген функцияларды орындайды. Сенімділік түсінігіне бірнеше түсінік
кіреді:
а) жұмыс қабілеттілігі - өзінің функция орындауға қабілетті электр
жетектің қасиеті;
б) тоқтаусыз жұмыс істейтіндік белгілі бір уақыт аралығында өзінің
жұмыс істеу қабілеттілін сақтайтын электр жетек қасиеті;

19

в) төзімділік - техникалық және экономикалық тиімділік жөніндегі
себептер, техника қауіпсіздік талаптары немесе күрделі жөндеу жұмыстары
жүргізілген , пайдалануға жарамсыз болғанға дейін электр жетектің жұмыс
қабілеттілігін шектік күйде сақтап тұру қасиеті. Электр жетекті пайдаланудан
бастап шектік күйге дейінгі уақыт аралығы қызмет ету мерзімі деп атайды;
г) жөндеуге жарамдылық - электр жетектегінде ақауларды табу және
ескерту , оларды техникалық тексеріс және жөндеу жолымен, жоюға
бейімделгенін анықтайды;
д) сақталатындық - электр жетектің жұмыс қабілеттілігін ағымда және
сақталғаннан кейін де, тасымалданғаннан кейін де сақтау қасиеті.
Көлденең беріс электржетегіне негізінен қойылатын талаптар:
- моменті мен үдеуінің мәні шектеулі қозғалтқыштың басты қосылуын
қамтамасыз ету;
- жетектің реверсін қамтамасыз ету;
- тұрақты момент жүктемесі кезінде жылдамдығын реттеу;
- жылдамдықты реттеу диапазонын қамтамасыз ету:

D
vБ .MAX
vП .MIN

7500
5

1500

- реттеудің дәлдігі, яғни үлкен, орташа және кіші ауыспалықтарды істеп
өтеу;
- электржетектің өтпелі процесстері мен жүйенің динамикалық
көрсеткіштеріне аса маңызды талаптар қойылады, реттеу кезінде токтың
кенеттен өсіп кетуі мен жылдамдық секірісі болмауы қажет,ток пен
- бірқалыпты іске асуы керек.
- автоматтандыру жүйесіне келесі негізгі талаптар қойылады:
- бұғаттаудың және қорғаныстың болуы;
- минималды габарит пен салмағы;
- жөндеу жұмыстары мен диагностикаға, монтаждауға ыңғайлы;
- техника қауіпсіздік талаптарына сәйкес;
- қауіпке қарсы тұра алатындығын қамтамасыз ету және радио
кедергілерін жою.
Негізгі қорғаныс түрлері:
1) токтың шамадан артық мәнінен;
2) басқару тізбегінде және күштік тізбекте кернеудің жоқ болып кетуінен;
3) фазалардың дұрыс емес кезектесуінен;
4) жылдамдықтың көбеюінен.
Бұғаттаудың негізгі түрлері:
1) Өздігінен іске қосылып кетуден;

2)
Басты қозғалыс жетегі өшіп тұрғанда беріліс жетегінің косылып кетуін

бұғаттау.

20

2.1 кесте - Басқару жүйесі мен электр жетекке қойылатын талаптар

2.2 Өндіріс қондырғыларында
жүйелеріне әдеби шолу

қолданылатын

элетржетектің

Асинхронды қозғалтқыш және жылдамдық қорапшасы.
Кейбір

станоктарда қазіргі таңға дейін жылдамдықты таза механикалық реттеу
жүйесі бар, үш фазалы бір және екі жылдамдықты асинхронды қозғалтқыштар
қолданылады. Жылдамдық қорапшасының тегершіктерінің өшіріп қосылуы
электромагниттік үйкелме муфталар көмегімен іске асады. Бұрыштық
жылдамдықтың баспалдақ тәрізді механикалық реттелуі әр түрлі диаметрлі
өңдеу аспаптарының аса тиімді жону жылдамдығын қамтамасыз етпейді.
Сәйкесінше, станок жоғарғы өнімділікті әр түрлі диаметрлі аспаптар кезінде
бере алмайды. Бұдан басқа жылдамдық қорапшасының құрылысы күрделі
болып келеді, баспалдақ саны көбейген сайын бағасы сәйкесінше артады.
Жиілікті түрленгіші бар асинхронды электр жетегі. Электржетек
құрамы: асинхронды қозғалтқыш; тиристорлы жиілікті түрлендіргіш, күштік
сұлбаға кіретіндер: тұрақты ток түйіні бар үшфазалы көпірлі реттелетін
түзеткіш (кернеу түрлендіргіші); кернеудің автономды инверторы, сүзгі;
конденсатор зарядтау блогы; күштік ток бөгеттеуіш түйіні; ток датчигі.
Электржетектің тұйықталған жүйесі белгіленген ток сигналы мен
қозғалтқыштың ішкі тогының кері байланыс сигналын салыстыру қағидасы
бойынша тұрғызылған.
Тиристорлы жиілікті түрлендіргіште фазалық коммутациясы бар
кернеудің автономды инверторы қолданылады, коммутациялық құрылғысы
инвертордың бір фазасына сәйкес келетін тиристордың екі вентиль иінін
ауыстырап жауып отырады. Автономды инвертордың сұлбасының құрамы:
коммутациялық тиристорлар көпірі; айырғыш диодтар.
Коммутациялық конденсатордағы кернеудің тәуелсіздігін қорек
кернеуінен қамтамасыз ету мүмкін, негізгі тиристордағы ток коммутациясы
аяқталған соң, тиристор зарядтаушы арқылы конденсаторларды басқа қорек
көздерінен зарядтау. Сондықтан амплитуда мен шығыс кернеуінің жиілігін
реттеу кезінде инвертор тұрақты коммутациялық қасиетін қамтамасыз ету

21 Жіберу шегі, ммоб:
0,018 - 22,4
Суппорттың жылдам орын ауыстыру жылдамдығы, ммин
6,0
Жіберу жылдамдығын реттеу диапазоны
4000:1
Жұмыстық жіберу жылдамдығын реттеу диапазоны
(суппорттың жылдам орын ауыстыруын ескермей)
1000:1
Әр түрлі жүктемеде минималды жылдамдықта реттеудің
салыстырмалы қателігі
5% артық
емес
Басқарылатын әсер секірісі кезінде ұйғарынды қайта реттеу
20% артық
емес
Реттеу уақыты
3Тм

үшін, түрлендіргіштерде үшфазалы көпірлі сұлба бойынша орындалған
басқарылмайтын түзеткіші бар коммутациялық конденсаторды зарядтаушы
көзі қолданылады.
ЭТА-1 Электржетектері. ЭТА-1 айнымалы ток электржетектері
байсалды реттеу мен бірқалыпты жылдамдықты қажет ететін әр түрлі
өндірістік механизмдерде қолданылады. Электржетектер екі фазалық қысқа
тұйықталған асинхронды қозғалтқыш пен жиілікті түрлендіргіш тиристорлар
негізінде жасалған. Қозғалтқыштың статор орамалары гальваникалық
байланыспаған, сондықтан әрқайсысы өзінің түрлендіргішінен қоректенеді.
Қозғалтқыштар түйіспелері жоқ тахогенератор мен ротор күйінің
фотоимпульсті датчигі бар, кеңістіктік кешенді датчикпен жабдықталған.
Электржетектің автоматты реттеу жүйесі ПИ - жылдамдық реттегіші мен ток
реттегіш ішкі контуры бар екі контурлы болып орындалған және асинхронды

қозғалтқыштың жиілікті
-
токты басқару қағидасын іске асырады.

Жылдамдықты реттегіштің кірісіне белгіленген сигнал мен тахогенератордан
жылдамдықтың теріс кері байланыс сигналы беріледі. Жылдамдық реттегіш
шығысында сырғу жиілігінің тапсырылған сигналы қалыптасады, ол токтың
тапсырылған сигналы ретінде координаталық түрлендіргішке беріледі.
Координаталық түрлендіргіш жиіліктік түрлендіргішке екі басқару сигналын
қалыптастырады.
ЭПБ-1 және ЭПБ-2 сериялы айнымалы ток тиристорлы электржетек
жиынтығы. ЭПБ электржетектері бір, екі және үш координаталық беріліс
механизимі бар металл кесетін станоктарға арналған. Бұл электр жетек жүйесі
жиіліктік - токты басқаруы бар тиристорлық түрлендіргішті синхронды
қозғалқыш тұрғызылған. Ол қозғалтқыштағы жоғарғы тез әрекет ету қасиеті
мен шудың төменгі деңгейі және электрмагниттік шығындарды қамтамасыз
етеді. ЭПБ құрамына кіретіндер: ротордың бұрыштық күйдегі датчигі мен
енгізілген тахогенераторы бар тұрақты магниттен қоздырылатын роторлы
коллекторсыз синхронды қозғалтқыш; реттегіш блогы; қоректену блогы;
автоматты ажыратқыш; ток шектеуші резисторлар; контактор.
Ток инверторы қозғалтқышты қоректендіреді және қозғалтқыштағы
кернеу жиілігін реттеп қажетті жылдамдық пен момент сәйкес келетін статор
орама фазасындағы токты қамтамасыз етеді. Ток инверторы күй датчигімен
бірге коллектор рөлін атқарады.
Электр жетегінде келесі электрлік қорғаныстар қарастырылған: нөлдік,

максималды
-
токты; қозғалтқыштың қызып кетуден қорғау;

тахогенератордағы вентиляцияның тоқтап қалуы мен қоздырылудың үзіліп
кетуі. Қозғалтқышта жылжымалы жылдамдықтан бұғаттаушы болады.

22

Басты қозғалыс
жетегі

Сатылы жетек

Асинхронды қозғалтқыш

Сатылы емес жетек

Тұрақты ток қозғалтқышы

Cурет 2.1 - Басты қозғалыс жетегінің негізгі түрлері

2.3 Басқару әдістері мен станоктың электржетегі
Техникалық процесстің сипаты электр жетектің жұмыс режиміне негізгі
әсер етеді және оған қойылған басты талаптарын анықтайды. Бойлық жіберу
электр жетегі тұрақты жүктеме моменті кезінде бұрыштық жылдамдықтың
терең реттелуін, жүйенің үлкен динамикалық көрсеткіштерін, бұдан басқа
үлкен, орташа және кіші орын ауыстырларды дәл істеп шығуын қамтамасыз
етуі керек.

23

Қозғалмалы тістегерішті
Ауыспалы тістегерішті
Сатылы тегершікті
көпжылдамдықты
біржылдамдықты
біржылдамдықты
біржылдамдықты
біржылдамдықты
Иілимелі байланысты
Жылжымалы берілісті
Үйкелме сақиналы
Үйкелме дискілі
муфталы
бао

Жіберу жетегіне тек қана реттелетін электр жетегін қолданамыз, себебі
онда кең ауқымды қозғалыс жылдамдығы реттеледі, реттеу сапасына жоғары
талапттар қойылады. Үлкен диапазонда айналу жиілігі байсалды өзгеретін
реттелетін электр жетегі автоматты реттеудің шарттарын қанағаттандырады.

Жетектің кең таралған түрі
қысқа тұйықталған асинхронды

қозғалтқыш.
Бұл жетектің түрі аз қуаттан бірнеше мыңдаған киловаттқа дейін
қолданылады, ол қарапайым құрылысымен, жоғарғы сенімділігімен, ыңғайлы
қызметімен ерекшеленеді. Қысқа тұйықталған роторлы асинхронды
қозғалтқышы бар электр жетегінде ,айналу жылдамдығы мен біліктегі момент
негізгі болып табылатын механикалық координаттарды басқару , негізгі үш
әдіспен іске асады:
1) қозғалтқыштың берілген кернеуін өзгерту, кернеуді қореқтендіретін
жиілік тұрақты;
2) скалярлық басқару амплитуда мен берілген кернеудің жиілігін өзгерту;
3) векторлық басқару амплитуда фазалық басқару.
Бірінші әдіс орта жылдамдығы реттелетін және энергияны тиімді
пайдаланатын, қозғалтқыштың білігіндегі ұйғарынды момент аймағына
кірмейтін жүктемелік сипаттамалары бар технологиялық құрылғыларда
қолданылады.
Берілген әдіс асинхронды қозғалтқыштың іске қосылуын жеңілдету
үшін кеңінен қолданылады, қазіргі кезде соған ұқсас жүйелер қосымша
функциялармен қамтылған: қысқа тұйықталу тогы мен асқын жүктеуден
қорғау, қозғалтқыш реверсі, автоматты басқарудың кешенді жүйелеріне
біріктіруге мүмкіндік және т.б.
Сипатталған басқару әдісі асинхронды электр жетегін басқаруда
энергетикалық және функцианалдық тиімділікті толықтай қамтамасыз
етпейді. Бұл мақсатқа ең біріншіде жалғамсыз байланысы бар жиілік
түрлендіргіштері қолданылады. Құрастырылуы қарапайым және табиғи
мұндай жиілікті түрлендіргіштерде жоғары жиіліктен төменгі жиілік
алынады. Жоғарғы жиілікті реттеу қореқтендіруші желінің жиілігімен
шектеледі. Қазіргі кезде осындай текті түрлендіргіштер үлкен қуатты
асинхронды қозғалтқышты бірқалыпты іске қосу үшін және реттеудің кіші
диапазонында қозғалтқыштың айналу жиілігін реттеуде қолданылады.
Қысқа тұйықталған асинхронды қозғалтқышы бар электржетектің
координаттарын теориялық мінсіз басқару тәсілі қоректендіруші кернеудің
біруақытта амплитудасына әсер етіп жиілігін өзгерту, бұл скалярлық басқару
деп аталады. Оны іске асыру үшін қазіргі кезде автономиялық инвертор
негізінде жасалған жиілікті түрлендіргіш қолданылады. Скалярлық басқару
асинхронды қозғалтқыштың роторының айналу жылдамдығын бірқалыпты
реттеуге мүмкіндік береді. Орындаушы механизмнің жүктеме
сипаттамаларына тәуелді, қозғалтқыштың кернеуіне қатысты жиілік пен
амплитуданың өзгеру заңдылықтары іске асады.
24

Жиіліктік - реттелетін автоматтандырылған электржетекті жобалағанда,
қозғалтқыштың вентиляциясы нашарлайды. Кез келген жалпы өндірістік
қозғалтқыштың вентиляторы номиналды жылдамдыққа есептеледі. Егер
жылдамдық төмендесе вентилятордың жұмыс тиімділігі де төмендейді, ол
қозғалтқыштың кызуына алып келеді. Ұзақ уақыт режимінде төмендетілген
жиілік пен номиналды моментте жұмыс істеу үшін, сыртқы вентилятордан
үрленетін арнайы қозғалқыш немесе жалпы өндірістік қозғалтқыш қолдану
қажет.
Егер жүйенің жақсы динамикасын қамтамасыз ету керек болса
векторлық басқару пайдаланылады, ол амплитуда - фазалық басқаруды
деректі қамтамасыз етеді. Берілген басқару асинхронды қозғалтқышта үлкен
іске қосу моментін тудырып номиналды жылдамдыққа дейін оны сақтап
тұрады. Векторлық басқару біліктегі момент кедергісінің секірісті өзгеріс
кезінде де жылдамдықты реттеудің жоғарғы сапасын қамтамасыз етеді.
Басқарудың бұл әдісі энергияны үнемдеудің жақсы түрі, яғни жиілікті
түрлендіргіш (инвертор) кіріс кернеуі 380 В болған жағдайда да берілген
жылдамдық бойынша жүктеме айналуына қанша қуат қажет болса,
қозғалтқышқа сол қажетті қуатты жібереді. Электр энергияны үнемдеу 11кВт
пен одан жоғарғы қуатты қозғалтқыштарда айқын көрінеді.
Жиіліктік токты басқару әдісі бар ЖТ - АҚ электр жетек жүйесін
қолдану орынды. Асинхронды қозғалтқыштыбасқарудың жиіліктік - токты
әдісі кезінде электр жетектің кіріс сигналы электрқозғалтқыш білігіндегі
моментті қалыптастырады . Жетектің механикалық сипаттамасы жұмсақ
болып келеді, солай болғандықтан якорь кернеуінің өлшеміне қарағанда,
айнымалы токтағы электр қозғалтқыш моментінің якорь тогының өлшеміне
функционалды тәуелділігі берік болады, ал кіріс сигналы якорь тогын
қалыптастырады. Фазалық орамалардағы якорь тогының лездік мәні
(моментке қажет) кіріс сигналдары мен ротордың жағдайымен анықталады.
Ол мән көпфазалы симметриялық жүйенің лездік ток мәніне сәйкес болуы
керек.
Жиіліктік - токты басқарылу бар жетектің басты ерекшелігі ток
күшейткіші негізінде жасалған энергия түрлендіргішті пайдалану болып
табылады, ол электрқозғалтқыш фазасының лездік ток мәніне сәйкес теріс
терең байланыспен қамтылған. Бұл жағдайда электр қозғалтқыштың
фазасындағы кернеу энергия түрлендіргішпен белгіленген режимде автоматты
түрде қалыптанады.
Жиіліктік - токты басқарудың артықшылығы:

-

-
электр жетектің статикалық және динамикалық жоғарғы көрсеткіштері,
біліктегі момент бүкіл жетек жылдамдығы үшін кіріс сигналының
сызықтық функциясы;
синхрондықтан шығып кету жағдайы мүмкіндігі болмайды, айнымалы
ток электр қозғалтқышының төңкерлуі мен тербелуі;

25

- жеткілікті қарапайым техникалық жағдайларда берілген ток кезінде
білікттен максималды момент және жоғарғы энергетикалық көрсеткіштерін
алу үшін электр қозғалтқыштарын қолдану қолайлы;
- энергия түрлендіргішінің жоғарғы жұмыс сенімділігі яғни қозғалтқыш
фазасының лездік ток мәні бақыланып отырады.
Жүйені басқару үшін қазіргі таңда бағдарламаландырылған
контроллерлер пайдаланылады, олар жүйені басқарудың оңай түрін және
электржетекті басқарудың заңдылықтарын іске асырады.
Жоғарғы айтылып өткен мағлұматтарға сүйене отырып келесі нәтижеге
келеміз, станоктың көлденең қозғалыс жетегі ретінде электржетектің
рационалды жүйесі ЖТ - АҚ сәйкес келеді.
Бұл жүйені таңдау келесі себептерге байланысты:
- тұрақты жүктеме момент кезінде бұрыштық жылдамдықтың терең
реттелуін, одан басқа ағынның әлсізденуіне байланысты номалды
жылдамдықтың жоғары мәнін қамтамасыз етеді. Бұл жылдамдық
жүктеме моменті болмаған жағдайда аспапты жылдам жеткізіп салу
үшін қажет.
- жоғарғы динамикалық көрсеткіштері бар және қайта реттелуі өлшемі аз.
- берілген ауыстыруларды дәлдікпен орындауға мүмкіндік береді.
2.2 cуретте электр жетек жүйесінің сұлбасы келтірілген:

Cурет 2.2 - Электр жетек жүйесі: жиілікті түрлендіргіш - асинхронды
қозғалтқыш

26

3 Есептеу бөлімі
3.1 Электр қозғалқыш таңдау
Дипломдық жұмыстың бұл бөлімінде жонғыш станоктың көлденең
беріліс кезіндегі электржетегінің электрқозғалтқышы таңдалады. Беріліс
жетегі үшін электрқозғалтқыштың қуатын таңдау жетектің механикалық
сипаттамаларының көрсеткіштері, жұмыс істеу циклының ерекшеліктері
негізінде орындалады.

3.1кесте
-
Станоктың
негізгі
техникалық
көрсеткіштері
мен

сипаттамалары

27 №
Параметрлер атауы, өлшем бірлігі
Параметр
Өлшемі
1
Станокта өңделетін дайындама көрсеткіштері

1.1
Станинаға орнатылатын бұйымның ең үлкен
диаметрі, мм
500
1.2
Центрде орнатылатын бұйымның ең үлкен
ұзындығы, мм
900
1.3
Суппортта өңделетін бұйымның ең үлкен диаметрі,
мм кем емес
200
2
Станоктың негізгі және қосымша қозғалысының
көрсеткіштері

2.1
Шпиндельдің жылдамдық саны: тура айналу және
кері айналу
33
2.2
Шпиндель жиіліктерінің шегі, мин-1
20-2500
2.3
Кесілетін бұрандалардың шектік қадамдары,мм
5-7
3
Шпиндельді қысқыш

3.1
Морзе конусы бар шпинделідегі центр
6 по ГОСТ 13214
3.2
Фланецті шпиндельдің ұшы
6К ГОСТ 12593
3.3
Шпиндельдегі цилиндрлік саңылаудың диаметрі,
мм
55
3.4
Шпиндельді фланцтың диаметрі, мм
170
4
Суппортты топтама

4.1
Суппорттың ең көп жүрісі кем емес, мм:
X осі бойынша
Z осі бойынша
210
905
4.2
Орын ауыстыру дискреттілігі, мм:
X осі бойынша
Z осі бойынша
0,001
0,001

3.1 кестенің жалғасы

28 4.3
Жылдам орын ауыстыруларының максималды
жылдамдығы,мммин:
бойлық
көлденең
1500
7500
4.4
Жұмыстық жіберудегі минималды жылдамдық,
мммин:
бойлық
көлденең
10
5
4.5
Жұмыстық жіберудегі ұсынбалы минималды
жылдамдық мммин:
бойлық
көлденең
2000
1000
4.6
Суппорт массасы, кг
160
4.7
2
Орын ауыстыру бағытындағы үдеу, мс
бойлық
көлденең
0,8
1
5
Станоктың күштік сипаттама көрсеткіштері

5.1
Шпиндельдегі ең үлкен айналдырушы момент, Нм
800
5.2
Көлденең жіберудегі ең үлкен күш, Н
8000
5.3
Бойлық жіберудегі ең үлкен күш,Н
10000
6
Электр қондырғының сипаттамасы

6.1
Желіні қоректендірітін ток тегі
Үшфазалы
айнымалы
6.2
Ток жиілігі, Гц
50
6.3
Кернеу, В
380
6.4
Басқару тізбегінің кернеуі, В
110 и 22
6.5
Жергілікті жарықтандыру тізбегінің кернеуі, В
24
6.6
Басты қозғалыс жетегінің қуаты, кВт
11
6.7
Бойлық орын ауыстыру жетегінің қуаты, кВт
2,2
6.8
Көлденең орын ауыстыру жетегінің қуаты, кВт
0,27
7
Станоктың масса және габарит көрсеткіштері

7.1
Станоктың габаритті өлшемдері, мм, кем емес:
ұзындық
ені
биіктігі
3200
1600
2100
7.2
Станок массасы, кг
4000

Берілгені:

1. Суппорттың беріліс
жұмысының
минималды
және
максималды

жылдамдықтары:

v

П .MIN
5
мм
мин
8,33 10 5
м
с

,

v

.M

1000

0,017

.

2. Суппорттың

жылдам

орын

ауыстыруларының

максималды

жылдамдығы:

v

Б .MIN
7500
мм
мин
0,125
м
с

.

3. Суппорт массасы:

4. Жүріс бұрамасының қадамы:
mСУП
160кг.

t

ш
5мм

5. Көлденең орын ауыстыру бағытындағы суппорттың үдеуі:
а 1 м с 2
6.
3.2 Механизмнің кинематикалық сұлбасын талдау
16К20 модельді жонғыш бұрама станоктың көлденең беріліс кезіндегі
жетек механизімінің кинематикалық сұлбасы 3.1суретте көрсетілген

Сурет 3.1 - механизмнің кинематикалық сұлбасы
АҚ - асинхронды қозғалтқыш;
ОМ - орындаушы механизм;
М - муфта;
КД - күй (қалып) датчигі;
Берілген сұлбада электржетектің механикалық бөлігі әр түрлі
жылдамдықта айналмалы және ілгерлемелі қозғалатын бір бірімен
байланысқан массалар жүйесін көрсетеді. Электр қозғалтқыш ... жалғасы
Ұқсас жұмыстар
Асинхронды электрқозғалтқыш
Асинхронды қозғатқыштар
Асинхронды қозғалтқыштың құрылысы
Электр слесарлық қондырғы
Электр машиналар
Қысқаша тұйықталған роторлы асинхронды қозғалтқышты зерттеу
Үшфазалы асинхронды электр қозғалтқыштары
ҚТ роторлы асинхронды қозғалтқыш
Асинхронды машина моделінің құрылымды сұлбасы
Асинхронды қозғалтқыштың роторы
Пәндер
