UMTS базалық желісі

Жұмыс түрі: Дипломдық жұмыс
Тегін: Антиплагиат
Көлемі: 68 бет
Таңдаулыға:

АНДАТПА

Бұл дипломдық жобада Ленгір қаласына арналған 3G сымсыз
байланыс желісі және сол желіге арналған тасымалдау желілері
қарастырылған.
Желіні құрастыру үшін тұтынушылардың саны анықталады, бір
базалық стансаға келетін жүктеме есептеледі (дыбыс және пакетті
трафиктердің), БС - ның таралу аумағы, энергетикалық сипаттамалары
есептелінді. Байланысты ұйымдастыру сұлбасы және БС - ның қала
картасына орналасуының жағдайлық жоспары жасалады. Жобадағы желінің

жабдықтарын таңдау,және оларды тораптардың бірінде
орнықтыру

қарастырылған.
Экономикалық-ұйымдастыру тармағында күрделі қаржы бөлу мөлшері
және шығындардың қайтарылу мерзімі анықталған.

АННОТАЦИЯ

В данном дипломном проекте рассматривается сеть беспроводной
связи 3G и транспортная сеть г. Ленгер.
Для построения сети определяется количество абонентов,
производится расчет нагрузки на одну базовую станцию (голосового и
пакетного трафика), рассчитываются энергетические характеристики и
радиус действия БС. Разрабатывается схема организации связи и
ситуационный план расположения БС на карте города. Производится выбор
оборудования проектируемой сети и ее размещение на одном из узлов.
В организационноэкономическом разделе определяется размер
капитальных вложений и срок окупаемости.

ABSTRACT

In this thesis project is considered 3G wireless network and the transport
network , the Lenger .
To construct the network is determined by the number of subscribers is
calculated load per base station ( voice and packet traffic ) , calculated energy
characteristics and the range of the BS. Developed scheme of communication and
lay out of the BS on the city map . There is a choice of equipment designed
network and its placement on one of the nodes .
In organizational economic section lists the capital investment and payback
period.

МАЗМҰНЫ

КІРІСПЕ
1. Жобаның қажеттілігін негіздеу
1.1 Желінің талдауы
1.2 UMTS - 3G үшінші ұрпақтың жүйесі

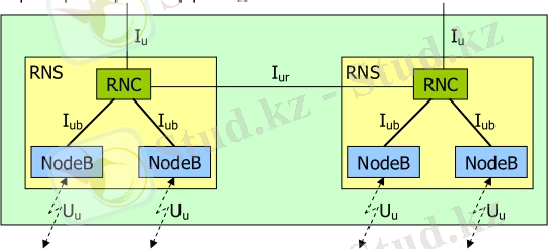

1.3 UTRAN- радиоға рұқсат етілген желісі
1.4 B түйіні (Базалық станция)
1.5 Контроллер (RNC)
1.6 UMTS базалық желісі
1.7 Транспорттық желіні ұйымдастыру
1.8 WCDMA кіріспе
1.9Kahtrein фирмасының секторлық антеннасы
1.10 Құрылғыны таңдау
2. ЕСЕПТЕУ БӨЛІМІ
2.1 Байланыс орнату параметрлерін анықтау
2.2 Базалық станцияның сыйымдылығына талдау жүргізу
2.3Қамту аумағын есептеу
2.4 РРЖ пролетінесептеу
3.ӨМІРТІРШІЛІК ҚАУІПСІЗДІГІ
3.1 Еңбек жағдайын талдау
3.2 Өміртіршілік қауіпсіздігін қамтамасыз етудіңтехникалық
шешуі
4. БИЗНЕС -ЖОСПАР
4.1 Резюме
4.2 Қызметтер түрлері
4.3 Басқару
4.4 Қаражат жоспары
4.5 Табысты есептеу
4.6 Пайдалану шығындары
4.7 Экономикалық тиімділіктің көрсеткішін есептеу
ҚОРЫТЫНДЫ
ӘДЕБИЕТТЕР ТІЗІМІ
А қосымшасы
Б Қосымшасы
В қосымшасы

7
8
8
8
11
12
13
14
15
18
24
25
29
29
38
40
44
53
53
57

65
65
65
65
66
67
69
72
75

КІРІСПЕ

Қазіргі кезеңде мемлекеттің телекоммуникациялық нарығы қарқынды
даму үстінде. Жер-жерде келесі ұрпақ желісіне өту жүріп жатыр. Бұл
тенденция мобильді байланыс нарығына да әсерін тигізді. Егер бұрын
мобильді байланыс дауыс тарату және қысқа хабар қызметтерін ғана
ұсынған болса, ал қазір мобильді байланыс - бұл мобильді Интернет,
мобильді радио, мобильді теледидар. Жаңа қызметтердің пайда болуына
байланысты операторлар өздерінің желілерінің жаңаруын қажет етеді.
Қазіргі уақытта жаңа шешімдерді енгізуге байланысты негізгі
технологиялық мәселелер шешілді, және операторлар жеткізушілерден
тәжірибеде тексерілген және жұмыс істейтін жабдықтарды алып отыр. 2009
жылдан 2010 жылға дейінгі аралықта WCDMA (UMTS) 3G желісінің
абоненттер базасының саны екі есе көбейді. 2010 жылдың маусым айында
WCDMA абоненттерінің саны 235 милионға дейін жетті, бұл бүкіл әлем
бойынша мобильдік абоненттер арасында 6,4% енуді және, тек WCDMA
бар нарықты есептейтін болсақ, 11% енуді білдіреді. 2010 жылдың бірінші
кварталының соңына қарай әлемнің 101 елінде коммерциялық
эксплуатацияда 3G WCDMA-дің 239 желісі жұмыс істеп тұрды.
Стандарттауға негізделген форумдарда WCDMA технологиясы
үшінші ұрпақтың кең таралған әуелі интерфейсі ретінде танымал болды.
Оның спецификациясы 3 ұрпақ технологиясы (3GPP) аймағында жоба
бойынша Серіктестік негізінде өңделіп жасалды. 3 ұрпақ технологиясы
(3GPP) Еуропа, Жапония, Кәріс, АҚШ және Қытай стандарттау
мүшелерінің біріккен жобасы болып табылады. 3GPP жобасында WCDMA
технологиясы FDD (арналардың жиіліктік дуплексті бөлінуі) және TDD
(арналардың уақыттық дуплексті бөлінуі) режимдері бар UTRA (әмбебап
жер үсті радиоқатынауы бар) деп аталады, сонымен қатар WCDMA атауы
FDD және TDD режимдерінің екеуін де қамту үшін қолданылады.
Болжамдар көрсетіп тұрғандай, болашақтың анықтаушы тенденциясы
ретінде мобильді байланыстың басқа технологиялармен бірігуі болып
табылады. Бекітілген және мобильді байланыс қызметтерінің басталған
конвергенциясының процессі мобильді коммерция мен орналасу жерін
анықтауды қоса, барлық жаңа аймақтарды қамти отырып, жалғасады.
Электрондық компасы бар ұялы телефондар болашақта автожүргізушілер
үшін және қызметтердің осындай түрін қажет ететін басқа категориялы
тұлғалары үшін қайталанбас көмекші болады.
Ұялы байланыстың 3G желісінің мүмкіндіктері біріншіден заманауи
телефондардағы мультимедиа мүмкіншіліктеріне бағдар алады. Мысалы,
бейнетелефония және көптеген т.б. 3G ұрпақтың желісі CDMA- желілеріне ,
яғни жоғары өткізу зейіні бар кең арналарға негізделген.

1 ЖОБАНЫҢ ҚАЖЕТТІЛІГІН НЕГІЗДЕУ

1.1 Желінің талдауы

Берілген тапсырмаға байланысты бізге 3G желісін жобалап, берілген
желіге негізгі жабдықты таңдап алу керек. Мұндай желілердің негізгі
артықшылықтары болып рұқсат алудың жоғары жылдымдығы, абоненттік
және базалық жабдықтың ықшамдылығы, UMTS TD - CDMA базасындағы
3G IMT - 2000 технологиясын қолдану болып табылады.
Қызмет көрсету аумағы - Ленгір қ.
Қазығұрт: Оңтүстік Қазақстан облысы.
Климаты шұғыл континентальды, жылдың төрт мезгілінің
кезектестіруі болады. Қыста апта жұмасында ауа температурасы 20 - 300С
болады. Жазда екі аптада 30 - 400С - ге дейін барады.
Ленгір қаласы аумағы - 0,1 мың шаршы шақырым. Шымкент
қаласынан алыстатылуы - 36 км. Халық саны - 27760адам.
Желіні орналастыру үшін абоненттер санын білу, бір базалық бекетке
жүктің есебін жасау (дауыс және пакеттік трафик), жүйенің сомасының
жүгін анықтау, энергетикалық мінездемесін есептеп, ББ - тің қозғалу
радиусын анықтау қажет. Желінің топологиясын таңдап, байланыстың
ұйымының сұлбасын әзірлеу керек. Кенттің картасында орналасқан ББ - тің
ситуациялық жоспарын әзірлеу. Сонымен қатар жобалық желінің жабдығын
таңдап, оның бір түйінде таралуын қарастыру. 3G желісінің элементтерін
байланыстыратын транспорттық желіні жабдықтап және оның негізгі
мінездемелерін есептеу керек.

1.2 UMTS - 3G үшінші ұрпақтың жүйесі

Телефонды Байланыстың Әмбебап Мобилді Жүйес і(Universal mobile
telephone system (Umts)) - Еуропада Үшінші Ұрпақ (3g) желілеріне
қолданылатын термин. Бұл жүйелер екінші ұрпақ (2G)желілерінен жұмсақ
өткел жасайды немесе оларды түгелімен ауыстырады деген болжам бар.
Берілген стандарт әртүрлі индустриялардың сервистерін біріктіріп
солардың сүйеніші болады: телекоммуникацияның индустриясы (бейне
телефония), IT индустриясы (ғаламтор қосымшасы), кең болжаулық
индустрия (сұранысты теледидарлама).UMTS абоненттердің орналасуына
қарамастан 8 кбитс - тан 2 Мбитс - қа дейінгі жылдамдықтарда жұмыс
істейтін желілік жабдықты үлгі және ұялы терминал үлгісінде қызмет
атқарудың үлкен санын қолдайтын болады.
3G үшінші ұрпағы желісі жиілігі дециметрлік аралықта (2ГГЦ),
деректерді 2 Мбитс жылдамдықпен бере отырып жұмыс істейді. Олар
бейнетелефонды байланыс ұйымдастыруға, ұялы телефонда кино және
телебағдарламалар т.б. көруге мүмкіндік береді. Әлемде 3G - ның екі

стандарты бар:UMTS (немесеW - CDMA) жәнеСDMA2000.UMTS негізінен
Еуропада таратылған,CDMA2000 - Азияда және АҚШ - та.
3G стандарты Халықаралық Электрбайланысының бірлестігімен
жасалған (International Telecommunication Union, ITU) атау IMT - 2000
(International Mobile Telecommunications 2000). Бұл стандартты құрудың

негізгі мақсаты
-
ғаламдық роумингті қамтамасыз ету үшін үшінші

ұрпақты синхрондау. Желінің жүзеге асуы ұялы байланыстың ақпараттық
және компьютерлік технологиялармен қосылуына, жабдықтың радикалды
жаңаруына және оның салдары, берілген қызметтердің спектрінің
аумақталуы, ақпаратты жоғарыжылдамдықпен беру, ғаламдық роуминг

және мультимедиа, абоненттің орналасуына
және қозғалысның

жылдамдығына
тәуелсіз болуына байланысты.
Ұялы
телефон

пайдаланушының дербес коммуникатормен рұқсат алудың іс жүзінде
тежеусіз мүмкіндіктерімен дүниежүзілік ақпараттықинтернет желісі
арқылыболатын,соның ішінде қамбаларға ие болу болады. Соңғы милияның
сұрағының шешімі үшін, байланыстың операторлы базалық бекеттермен
жүйесі, деректерді беретін жылдамдықпен сапаның техникалық шешімдері
керек, әйтпесе ұялы байланыстың жаңа ұрпағын құрудың негізгі
идеяларының бірі жоғалады. Бұл тапсырманың шешімінің негізгі
техникалық құрылғысы оптоталшықты, радиорелелік және атмосфералық
оптикалық жүйелер болып табылады. Олардың да өздерінің
артықшылықтары мен кемшіліктері бар.
Революционды тіл табуда ең алдымен үлкен капиталды шығындар
және белгілі коммерциялық тәуекелге ұшырайтын жаңа технологияларды ,
жаңа интерфейстерді, жабдықтарды және БЖ - ны түгел ауыстыру
қажет.Бұл стратегияны әлемнің әртүрлі аудандарында, сонымен қатар
Ресейде, іске асыру үшін экспериментальды желілер пайда болды.
UMTS жүйесі белгілі функционалды бірнеше логикалық - жүйелік
элементтен тұрады.Функционалды көзқарастан жүйелік элементтер
мыналарға біріктіріледі:
UTRAN (Universal Terrestrial Radio Access Network) радио желіге
байланысты барлық функцияларды орындайтын жерге қосылған әмбебап
желі.
CoreNetwork (CN) - қоңыраулардың және желілердің сыртқы
деректерінің коммутациясына және маршрутына жауапты базалық желі
UserEquipment (UE) - қолданушымен UTRAN арасындағы интерфейс болып
табылатын қолданбалы жабдық.

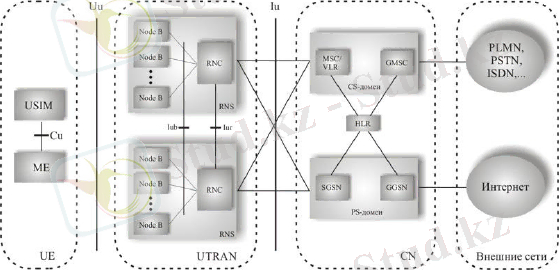

1.1 Сурет - UMTS желісінің сәулеті

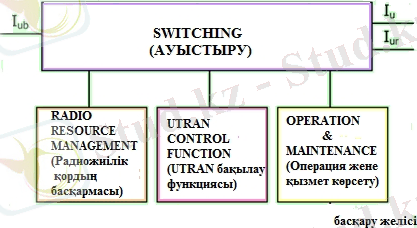

Радиоға рұқсат алудың желісі

Барлық функцияларды орындайтын
UTRAN радиожелісімен

байланысты UMTS жүйесінің бөлігі келесідей мінездемелерге ие:
Жерге қосылған әмбебап радиоға рұқсат етілген (UTRAN) және
осымен байланысты барлық функциялар. Радиоға рұқсат етілген
механизмді істеген кезде айрықша көңілsofthandover (жұмсақ хэндовер)
және WCDMA (RadioResourceManagement) радиолық ресурстардың
желісінің алгоритмінің басқармасына бөлінді.
Деректердің өңдеуінің бірыңғайлылығының максимизациясы мен
пакеттердің коммутациясы және арнаның коммутациясының әдіс -
айлалары ұқсас болу керек.
GSM желісімен максимизацияның бірыңғайлылығы.
Тұғырнаманы АТМ транспорты ретінде қолдану.
UMTS жүйесінің ерекшеліктері:
- мәліметтерді таратудың жоғары жылдамдылығы (384 кбитс дейін),
бұл қолданушының орналасқан орнына байланысты ақпаратты тез
мүмкіндік және оны сүзгілеуді қамтамасыз ете отырып, жаңа жоғары
жылдамдықты қызметтерді көрсетуге мүмкіндік береді;
- радиоарна сипаттамаларының сәйкестендіру мүмкіндігі: жіберу
қабілеттілігі, әр түрлі сападағы (абонеттің талабы бойынша) қызмет
көрсетудің кең спектріне демеу береді, мәліметтер пакетінің кідіру уақыты
және олардан болатын қателердің пайда болу мүмкіндігі (QoS);
- мультиплексирлеу мүмкіндігі (біруақытта қызмет көрсету), яғни әр түрлі
талаптармен бір қосылу үшін өызмет көрсету сапасы (мысалы, сөзді жіберу,
видеоақпарат жәліметтерді);
- жіберілетін ақпараттың жетуіне деген жоғары сенімділік (қатенің пайда
болу ықтималдылығы битпен - 10 - 6);

- ассиметриялық трафикқа (мысалы, Web - сайттардағы ақпаратты қарау
жоғары жүктемілікке нисходящем арнада алып келеді, восходящем қарағанда).
W - CDMA артықшылықтары:
- радиоспектрды тиімді қолдану (тиімді модуляция, сөзде болатын
кідірулерді ескере отырып арнадарды статистикалық тығыздау, арнадарды
динамикалық бөлу;
- бір жолақты жиілікті қолдана отырып жиіліктік жобалаудан бас
тарту;
- TDMA салыстырғанда мобилді станцияның таратқышының төмен
қуаттылығы;
- "жоғары" және "төмен" линиялары үшін тәуелсіз ресурстар
қолданылады, сонымен қатар ресурсты қолданудың тиімділігін
жоғарылатын ассиметриялық тарату жүзеге асырылады;
- бір жолақта бірнеше арна астыларды істеуге - сөз және факс үшін
төменгі жылдамдықта, жоғары жылдамдықта видеобайланыс және Internet
үшін;
- статистикалық мультиплексирлеу тиімділігі бір тасымалдаушыда
арна асты сандарын көбейтуге мүмкіндік береді;
- sleep - mode тиімді режимі көмегімен мобилді станциялардың
энергияны қолдануы төмендеді;
- GPS базасында синхронизация болмайды.

1.3 UTRAN - радиоға рұқсат етілген желі

UTRAN - бақылаушылардан (RNC - radio network controllers) және
базалық бекеттерден (NodeB) тұрады. Бір бақылаушыдан және базалық
бекетті басқаратын UTRAN бөлігі RNS (Radio Network Subsystem - радио
желісінің ішкі жүйесі) деп аталады.(RNC) бақылаушылары бір бірімен

арнайы интерфейс Iur арқылы, ал базалық бекеттер
(NodeB)

бақылаушыларға Iub интерфейсі арқылы қосылуына болады.

1.2 Сурет - UTRAN радиожелісінің құрылымы және интерфейсы

UTRAN желісін істеген кезде келесілер ескерілген - UTRAN радиоға
рұқсат етілген тұжырымдамасының сүйеніші, ITU - мен "жұмсақ"
хэндоверами (soft handovers) және радионың басқармасының ресурстары
WCDMAжүйелері үшін стандартталған.
GSM мен максималды тұтастығы.
деректердің басқармасындағы жүйелерінің коммутация арналары мен
коммутация пакеттерінің домендерінің максималды ұқсастығы.
АТМ тұғырнамасын болашақта IP - ға көшу деген мүмкіндікпен
транспорт ретінде қолдану.
UTRAN арнайы UMTS үшін жасалған, бірақ ол 3G желісіндегі
радиоға рұқсат етілген жүйе ішінде жалғызы емес. Ұялы байланыстардың
бекеті желілердің бекетімен байланысы басқа да жүйелермен беріледі,
мысалы GSM - EDGERAN (GERAN), кеңайғызды RAN, спутникті RAN
және басқалары.

1.4 B түйіні (Базалық станция)

3GPP маманданымдарында "базалық бекет" терминінің орнына
NodeB пайдаланылады, бірақ нақты NodeB - GSM - нің базалық
бекетіндегі (NodeB) аналогі. Кейбір кезде NodeB желінің логикалық
элементінің анықтамасы болып, ал базалық бекет оның физикалық
эквиваленті болып келеді.
NodeB әдетте сектор деп аталатын бірнеше (бірден алтыға дейін)
сот (cell) - ден тұрады. Сектор радиожелінің ең кішкене логикалық
элементы болып келеді, әрбір сектор бірегей идентификаторға ие CI
(CellIdentity).
NodeB - тің негізгі мақсаты CoreNetwork пен ұялы жабдықтың (UE)
арасындағы деректердің тасқынының берілісін құрайды.
Бұл үшін NodeB келесідей функцияларды орындайды:
- радио белгінің алуберуін downlink және uplink - ке бағыттау;
- арналық кодтау,араластыр(interleaving), мультиплексирлеу және
демультиплексирлеу;
- жылдамдықтың бейімделуі (rateadaptation);
- көліктік арналарды физикалық арналарға тағайындау;
- ішкі ілгек (innerlooppowercontrol)бойынша қуатты реттеу;
- өлшеулер(мысалы, uplink - те интерференция).
NodeB WCDMA (FDD және TDD) радиоинтерфейсінің екі режимінде
қолдайды, сонымен қатар екірежимді әдіспен жұмыс істей алады. FDD
(FrequencyDivisionDuplex) режимі тек бір ғана берілу жылдамдығында
жұмыс істейді - 3,84 Мчипс, сонда TDD (TimeDivisionDuplex) қалай екі
жылдамдықпен 3,84 Мчипс және 1,28 Мчипс жұмыс істейді.
NodeB логикалық құрылымы стандартталған және шығарылатын
жабдықтардың бәріне бірдей, ал сол уақытта нақты емес жүзеге асырулар
темірде ажыратылуы мүмкін, 1.3 сурет.

Бақылаушы (RNC) тарапынан Node B көлік шығырын (Common

Transport)
және трафиктің тұйықталу нүктесін (Traffic termination

points),сонымен қатар, Node B жеке портты басқару тапсырмаларын және
қолдау үшін пайдаланады. Көлік блогы жүйеге алғашқы рұқсат алу кезінде
қолданылатын кең болжаулық арналарды қосатын көліктік арналардан
тұрады. Трафиктың әрбір тұйықталған нүктесі жеке немесе динамикалық -
таратылған, сонымен қатар коммуникация бақылауының (Communication
Control Ports) жеке порталды ресурстарды пйдаланумен тағайындау үшін
жеке ресурстарының тобын құрайды.

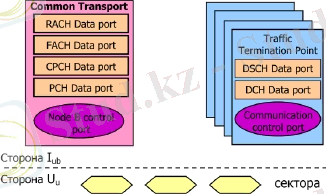

1.3 Сурет - NodeB логикалық құрылымы

Радио желісінің тарапынан Node B секторлардан тұрады. Әрбір
сектор радиоэфирден барлық ұялы бекеттерді есептеуге болатын, сонымен
қатар жиілігін тасымалдау және оған лайықты кодты (scramblingcode)
есептейтін бірегей идентификаторға CI (cellID) ие.

1.5 Контроллер (RNC)

RNC - ны (BSC) GSM - нің базалық бекеттердің бақылаушысының
аналогі деп есептеуге болады. Бақылаушы, UTRAN берген барлық қызмет
үшін рұқсат алу нүктесі (serviceaccesspoint) болып келеді және 2 (Layer 2)
деңгейі үшін қолданбалы деректерді өңдеуге жауапты және келесі
тапсырмаларды шешеді:
- Бөлу, босату жәнерадиоресурстарды бақылау.
- Жаңа радиосызықтарға кодтарды тағайындау (арна туғызатын
кодтар).
- Node B бақылаушысына қосылғандарды басқару.
- Жүктің және шамадан тыс басқармадағы жүздігін бақылау.
- Деректердің пакетін жоспарлау.
- Әртүрлі NodeB - де деректер тасқынын тарату.
- Ұялы бекеттердің сектордан секторға (handover) ауыстырып -
қосуы.
- Ішкі ілгек (outerloop) арқылы қуатты реттеу.

- CoreNetwork: MSC және SGSN түйіндерімен байланыс.

RNC логикалық құрылымы

Әртүрлі
өндірушілердің бақылаушылары (RNC)
әртүрлі

тұрғызылғанға қарамастан RNC құрамына кіретін кейбір логикалық
блогтарды қасқайтуға болады:
- трафик коммутациясы (switching);
- радиоресурс (radioresourcemanagement);
- бақылаушы функциялары UTRAN (UTRAN control function);
- дұрыстау және қолдау (operation and maintenance).

1.4 Сурет - NodeB логикалық құрылымы

Трафик коммутациясының блогын Iu интерфейсінен Iub интерфейсіне
өтетін деректер ағыны құрастырады. Радиоресурсты басқару - ол әрбір
абонентке сапалы, тұрақты радио байланыспен қамтамасыз ететін
бағдарламалар алгоритмін айтады. UTRAN бақылау функциялары
қолдауды, радиоарналардың жарылуын (radiobearerservice) өзіне қосады.
Түзету және қолдау блогы келесі тапсырмаларға жауап береді
(толығырақ олар төменде көрсетіледі):
- Конфигурациялау.
- Бұзылуларды бақылау.
- Статистика жинағы.
- Рұқсат алынбаған мүмкіндіктен қорғаныш.

1.6 UMTS базалық желісі

UMTSCoreNetwork (CN) - бұл телекоммуникциондық қызметті UMTS
абоненттері үшін негізгі тұғырнамасы (базалық желі). CN трафика
қызметтерін көрсеткен сияқты деректер берісінің қызметін көрсетеді. PSTN
және PLMN сыртқы желілері сияқты CN - де барлық UMTS сервистарына
және байланыстарына рұқсат алған.CN - бұл GSM стандарттың радиоға
рұқсат етілген ауыспалы бөлігінің желісінде революциондық ауысуларға
ұшырамаған UTRAN желісі секілдіUMTS желісінің бір бөлігі. UMTS - тің
бірінші фазасында CNараласқан желілер GSM және GPRS ке өте ұқсады.
Ол 2G желісінің негізгі элементтері мен функциясын аманаттанған.CN -
бұл GSMGPRS арналардың және пакеттердің коммутациясының
мүмкіншілігі. Бұл UMTSСол барлық сан - алуан сервистің және трафика
үлгісінің жүзеге асуы үшін от UMTS күткен мүмкіндік емес. Сол себептен
CN мүмкіндікті қамбаның аумақтауына трафика және үйлесімді
бағдарғылаудың арнасының түрлі үлгілерінің арасында майысқақ сәулетке
деген қанат жайған. Радиоға рұқсат етілгенге әртүрлі желілердің түрлерін
қосу мүмкіндігін ұзақ мерзімді болашақта әмбебап СN ішкі жүйеcі
құрылды. Басында ол өзіне тек қана UTRAN FDD әдісін және GSMGPRS

BSS, бірақ уақыт өте келе жаңа желі RAN -
әдіс UTRANTDD,GSM -

EDGERAN (GERAN),кең айғызды LAN, радиоға рұқсат етілген спутникті
желі және RAN желілерінің басқаларында қосты. Физикалық және
бағдарламалық бөлігі оператор тарапынан жүзеге асырылады, серіктесті
қарастырмайды.

1.7 Транспортты желіні таңдау

Күрделі және қымбат элементтердің байланысы болып байланыс
сызықтары (БС) болып келеді,ол арқылы ақпаратты электромагнитті
сигналдар бір абоненттен (бекетер, хабарлағыштар, регенераторлар және
т.б.) басқа абонентке (бекеттерге,регенераторларға, қабылдағыштарға)
беріледі және керісінше. Жүйелердің жұмысының тиімділігі көбінесе БС -
ның сапасымен, жиілік пен түрлі факторлардың әсеріне тәуелді.

1.7.1 Берілістің радиорелелік жүйелері
Оптикалық талшық арқылы ақпарат беру кейбір кезде өте қолайсыз
болады.Бұндай жағдайда ақпаратты радиорелелік сызықтар (РРС) арқылы
беруге болады.
Ол РРС - ның келесідей мүмкіндіктерімен байланысты:
Қымбат кабелге төсегіш және қымбат жабдық керек емес,яғни берілген
байланыс сызықтарының үнемділігі;
- РРС жақын кемшіліліктерге ие;
- РРС - да өткізу қабілеті төмен;
- Беріліс кезінде сигналдың өшуі;
- Гидрометеорларда радиотолқындардың әлсіреуі;

Қорытынды: көліктік желілерді жабдықтау кезіндегі негізгі тапсырма
ол лайықты көліктік желілердің байланыс сызықтарын керекті көліктік
желілердегі аумақта таңдау.

1.7.2 SDH технологиясы

SDH - бұл фрейм құрылымын, мультиплексер әдісін,
цифрлы

жылдамдықтардың иерархиясын және интерфейстің кодтық щаблонын
қосып цифрлық сигналдардың мінездемелерін анықтайтын беріліс
(хаттама) жүйесі.
SDH желісінің негізгі элементі болып мультиплексор болып
табылады. Әдетте ол кейбір порттардың PDH және SDH санымен
жасақталған: мысалы, PDH 2 және 3445 Мбитс - на және SDH STM - 1
155 Мбитс және STM - 4 622 Мбитс - қа.SDH мультиплексорының
порттары агрегатты және үшбутарлы болып екіге бөлінеді.

1.5 Сурет - SDH хаттамаларының жаңа ұрпағы

Басында SDH технологиясы дауыс трафикасының элементарлық
ағынын беруге бағдар алған, осыдан оның бағдары жылдамдықтары бар
қолданушы мультиплексорды, қысқаша 64 КбитС жылдамдықта және
жылдамдықтар иерархиясы үшін қысқару коэффициенті 4 болған кезде
қолдануға болды.
Бірақ та ғаламтордың дамығаны соншалық ол телекоммуникационды
елде бар жағдайды өзгертті және компьютерлік трафиктің көлемі бірінші
желілерде дауыс трафикасына ауыстырылды.Арада шарттарды Ethernet
домендеу сияқты арнаның деңгейінің технологиясының барлық, алғашқы
желілері мультиплексордың кіре берістеріне деген түсетін компьютерлік
трафик Ethernet кадрларын ұсынады, ал бұл деген иерархиясының

жылдамдықтары 10 - 100 -
1000 - 10 000 Мбитс беріледі. Мұндай

жылдамдықтары бар қолданушы ағындар SDH виртуалды контейнерінде
тиімді емес. Өйткені олар басқа тапсырмаларды шешуге есептелген. ITU -
T ұйымы мұндай жағдайды түзету үшін SDH деп аталатын (SDH
NextGeneration, немесе SDH NG)бірнеше стандартты технологияны ойлап

тапты. Бұл стандарттар SDH технологиясын компьютерлік деректерге
жақын етеді.
SDH жаңа ұрпағының стандарттары үш жаңа механизмді сипаттайды:
- виртуалды конкатенация (VCAT);
- сызықтың (LCAS) динамикалық өзгерісін өткізетін мүмкіндігінің
сұлбасы;
- (GFP) деректердің инкапсуляциясының (кадрлау) ортақ рәсімі.
Ethernet трафигіне SDH виртуалды контейнерлернің сыйымдылығын

тиімді пайдалануға мүмкіндік беретін контейнер
виртуалды

конкатенация(Virtual Concatenation, VCAT) деп аталады. Виртуалды
конкатенция механизмінде шектес конкатенация деген ізашар бар. Бұл
механизм АТМ трафикінің желілерін тиімді беру үшін жасалған; ол
жылдамдығы 140 Мбитс болатын бірнеше VC - 4 контейнерлерін жоғары
жылдамдықты бір контейнерге біріктіреді. STM - 4, STM - 16, STM - 64
немесе STM - 256 кадрлардағы VC - 4 контейнерлерінің берілісін VC - 4
контейнерлерінің қысқаша коэффициентінің біріктірілуі шектес
конкатенция механизмінде 4,16,64 немесе 256 тең болады. Шектес
конкатенция кезінде біріктірілген контейнерлер VC - 4 - 41664256 c
белгіленеді. Виртуалды конкатенция шектес кокатенцияның мүмкіндіктерін
тек қана VC - 4 үлгідегі біріктірілген виртуалды контейнерлердің көмегімен
ғана емес сонымен қатар VC - 3 (34 Мбитс), VC - 12 (2 Мбитс), VC - 11
(1,5 Мбитс) және VC - 2 (6 Мбитс) контейнерлердің көмегімен дамытады.
Мұндай кезде бір үлгідегі виртуалды контейнерлер, яғни VC - 3 немесе VC
- 12 біріктіріле алады.

Басқалай STM
-
N кадрының сыйымдылығын анықтайтын

біріктірілген контейнерлерді беру үшін қысқарту коэффициенті
біріктірілген кезде 1 ден максималды санға дейін болуы мүмкін.
Біріктірілген контейнерлер кезінде виртуалды конкатенция VC - N - Mv
болып белгіленеді, мұндағы N - виртуалды контейнердің түрі, М -
қолданылу еселігі.
Виртуалды конкатенция атауын конкатерлі котейнер екнін тек қана
соңғы мультиплексор (қолданушы ағыннан біріктірілген контейнерлерді бір
нысанға келтіретін және қолданушы ағынына оны демультиплексорлайтын)
түсінуі керек екенін көрсетеді. SDH желісінің кезеңдік мультиплексоры
виртуалды контейнерді құрастырады және соңғы мультиплексорға әртүрлі
бағытта бере алады.
Виртуалды конкатенция шектес конкатенцияның мүмкіндіктерін тек
қана VC - 4 үлгідегі біріктірілген виртуалды контейнерлердің көмегімен
ғана емес сонымен қатар VC - 3 (34 Мбитс), VC - 12 (2 Мбитс), VC - 11
(1,5 Мбитс) және VC - 2 (6 Мбитс) контейнерлердің көмегімен дамытады.
Мұндай кезде бір үлгідегі виртуалды контейнерлер, яғни VC - 3 немесе VC
- 12 біріктіріле алады.
Виртуалды конкатенция Ethernet трафикына SDH желісінің өткізу
мүмкіндігін тиімді пайдалануға мүмкіндік береді. Мысалы, FastEthernet 100
Мбитс бір ағынын STM - 16 желісінде 100,096Мбитс ( яғни біріктірілген

контейнерлердің 100 пайыздық тиеуін береді ) қолданушының өткізу
мүмкіндігін VC - 12 - 46v виртуалды конкатенция арқылы қамтамасыз
етуге болады, ал қалған 206 VC - 12 контейнерді (STM - 4 кадры VC - 12
контейнеріне 63х4=252 сыйғызады ) FastEthernet - тің басқа ағынына
сонымен қатар дауыс трафигыне де беруге болады.
Желінің өткізу қабілеттілігінің динамикалық өзгерісінің сұлбасы(Link
Capacity Adjustment Scheme, LCAS) виртуалды контенцияның механизміне
толықтыру болып табылады. Бұл сұлба біріктірілген контейнерді
қалыптастыратын, оның сыйымдылығын динамикалық түрде өзгертетін,
оған қосу арқылы немесе одан виртуалды контейнерді ажырату арқылы
шығыс мультиплексорына рұқсат етеді. Қажетті әсерге қол жеткізу үшін
шығыс мультиплексоры біріктірілген контейнердің құрамының өзгергенін
ескертетін арнайы қызметтік хабарламаны соңғы мультиплексорына
жібереді.

1.8 WCDMA

WCDMA ( ағыл. Wideband Code Division Multiple Access -- кодтық

бөліністері бар
кеңжолақты
көпше мүмкіндік) --

радиоинтерфейстіңтехнологиясын
кодтық бөліністері бар

каналдардыңкеңжолақты көпше мүмкіндігін қолданатын, екі кең жолақты
радиожиілік бойынша 5 МГц қолданады. W - CDMA термині сонымен
қатар ұялы желінің өздің стандартының сипаттамасы үшін қолданады, GSM
- ге қондырма секілді жобаланған және 1900 -- 2100 МГц диапазонда жұмыс
істейді. WCDMA мүмкіндіктері :
WCDMA пайдаланушының мәлімдеме берілісінің ең әр түрлі
жылдамдығын қолдайды, басқаша айтсақ, (BoD) талабы бойынша кең
жолақ алу концепциясы жеткілікті жақсы қолдайды. Әрбір пайдаланушыға
ұзындығы 10 мс фреймдер бөлінеді, әрбір пайдаланушының мәлімдеме
берілісінің жылдамдығының ішінде тұрақты болып қалады. Алайда әрбір
мәлімдеме берілісі үшін пайдаланушыларды өткізу қабілеттілігі фреймнен
фреймге өзгере алады. 3.1 суретінде мұндай ерекшеліктің мысалы
келтірілген. Радиобайланыс үшін өткізу қабілеттілігінің жылдам бөлінісі
әдетте пакеттенген мәлімдеменің берілісі кезінде максималды өткізу
қабілеттілігіне жету үшін басқарылатын болады.
WCDMA екі негізгі жұмыс тәртібін қолдайды: дуплексті арнаның
жиілікті бөлінуі (FDD) және дуплексті арнаның уақытша бөлінуі (TDD).
FDD тәртібінде көтерілмелі және азаймалы арналары үшін 5 МГц жиілікпен
бөлек жеткізуші қолданылады, сонда TDD тәртібінде тек бір ғана 5 МГц
бөлінуімен көтерілмелі және азаймалы арналар қабылдағыш - беріліс
уақытында қолданылады. Өрлеме арна - бұл жылжымалы станциядан

базалыққа ауысатын арна, ал азаймалы
-
базалық станциядан

жылжымалыға ауысатын арна. TDD тәртібі мәнді өлшемде FDD тәртібінің
концепциясына негізделген және WCDMA базалық жүйесін пайдалану үшін
қосымша енгізілген болатын, сонымен қатар белгіленген ITU IMT - 2000

жүйесі үшін спектрлердің үлестіруінің (симметриялық емес) жұп емес
жүйесін пайдалану үшін қосымша енгізілген болатын. Толық мәлімет TDD
тәртібінде 12 бөлімінде сипатталады.
WCDMA асинхронды базалық станцияның жұмысын қолдайды,
сондықтан IS - 95 синхронды жүйесінен айырмашылығы уақыттың
ғаламдық байламының қажеттілігі болмауы,мысалы GPS - ке.
Базалық станцияның ішкі ғимаратта өрістеуі және GPS дабылын алу
талап етілмеген кезде миниатюралы базалы станциялар (пикосоттар үшін)
жеңіл өндіріледі.
WCDMA жүйесі үшін көтерілмелі және азаймалы арналарда пилот -
символдардың қолданылуымен немесе пилот - дабылдардың негізінде
WCDMA когерентті қабылдағыш әлде қашан қолданады. Әйтсе де
когерентті қабылдағыш IS - 95 - те азаймалы арнада қолданылады, оның
қолданылуы көтерілмелі арнада CDMA жүйесінің жалпы қолданылуы үшін
жаңа болып табылады және жалпы қамту аймағының ұлғаюына мен өрлеу
арнасының өткізу қабілеттілігінің ұлғаюына әкеледі.
Желі операторы CDMA қабылдағышының перспективалық
концепциясының құрылуын пайдалана алатындай WCDMA ауа интерфейсі
ойлап табылған, мысалы көпқолданғыш қабылдағыш пен интеллектуалды
адаптивті антеннаны қолдану өткізу қабілеттілігін жоғарлату тәсілі сияқты
немесе қамту аймағы сияқты.
Екініші буынның көптеген жүйелері мұндай концепциялардың қабылдағыш
құруының пайдалану мүмкіндігі болмауы, нәтижесінде олар қолданыла
алмай қалады немесе оте үлкен шектікпен қолданыла алады және
көрсеткіштерді пайдаланудың шағын ғана жақсартуын береді.
WCDMA GSM - мен бірге қолдануға арналған. Сондықтан GSM мен
WCDMA арасында WCDMA енгізу үшін GSM қамту аймағын пайдалану
мүмкіндігіне ие болу үшін басқарудың (хэндоверлар) эстафетті берілістер
жасалады.

1.8.1 WCDMA мен басқа стандарттардың (GSM, IS - 95) балама
өзгешеліктері
Екінші және үшінші ұрпақ жүйелерінің айырмашылығын көру үшін,
біз үшінші ұрпақ жүйесіне қойылатын жаңа талаптарды қарастыруымыз
қажет. Ол төменде келтірілген:
- 2 Мбитсек - қа дейінгі тарату жылдамдығы;
- қажеттілік бойынша жиілік жолағының енін ұсынуға мүмкіндік
беретін өзгертілетін тарату жылдамдығы;
- бір байланыс үшін қызмет көрсету сапалылығына қойылатын
әртүрлі талаптары бар қызметтерді мультиплексрлеу, мысалы дестеленген
мәліметтерді, бейнеақпараттарды және дауысты тарату;

-
кідіріс бойынша қойылатын талаптар, уақыттың нақты

масштабында таралатын кідіріске қатысты сақтандырылмаған
трафиктерден бастап, ең жақсы сервисі бар дестеленген мәліметтерді
таратумен аяқталады;

- кадрда қателіктердің пайда болу ықтималдылығының 10% бастап,
10 - 6 тең бит бойынша қателіктер ықтималдылығына дейінгі тарату
сапалылығына қойылатын талаптар;
- қамту зонасын және балансты жүктемені үлкейту үшін басқарудың
жүйеаралық эстафеттік тарату бөлігінде екінші және үшінші ұрпақ
жүйелерінің бірігуі;
- жоғары шығатын және төменге түсетін тарату арналары бойынша
ассиметриялық трафикті қамту, мысалы Web ақпараттарын қарау кіріс
арнасына қарағанда, шығыс арнасына үлкен жүктеме түсіреді.
- спектр таратудың жоғарғы тиімділігі;
- FDD және TDD режимдерінің бар болуы.
Төмен түсу және жоғары шығу арналарына арналған ассиметриялық
өткізу қабілеттілігіне қойылатын талаптарды қолдау үшін төмен түсу
арнасының өткізу қабілеттілігін жоғарылату үшін WCDMA - де тарату
кезінде жеткізуді қамтамасыз етеді. Тарату кезіндегі мұндай жеткізу екінші
ұрпақ жүйелерінің стандарттарында қолданбайды. Үшінші ұрпақ жүйесінде
сапалылыққа қойылатын талаптарды, қызметтерді және әртүрлі тарату
жылдамдықтарын аралас қолдану жүйенің өткізу қабілеттілігін үлкейту
үшін және қызмет көрсету сапалылығына кепілдік беру үшін
радиоресурстарды басқарудың жаңартылған алгоритмін талап етеді.
Сонымен бірге, нақты уақыттағы емес дестеленген мәліметтерді тиімді
қолдау қызметтердің жаңа түрлері үшін аса маңызды болып келеді.

1.1 К е с т е - WCDMA және GSM әуе интерфейстерiнiң арасындағы
негiзгi айырмашылықтар Параметрлер
WCDMA
GSM
Тарату жүк көтергiші
5 МГц
200 КГц
Жиiлiктiң қайта
қолдануының
коэффициентi
1
1 - 18
Қуатты басқарушы жиiлiк
1500 Гц
2 Гц немесе төмен
Сапаны басқару
Қорлардың басқаруының
алгоритмдары
Жиілікті -
аймақты
Жиiлiктердiң таратуы
Жолағының енi5 МГц
көпсәулелікпен күрестi
қамтамасыз етедi
Жиiлiктiң секiрiс
тәрiздi қайта
құруы
Дестеленген мәлiметтер
Жүктемеге байланысты
дестелердің таралуын

WCDMA мен IS

-

95 негізгі айырмашылықтары төменде

қарастырылған. WCDMA сияқты, IS - 95 де CDMA - де спектрдің тура
кеңейту режимінде қолданылады. Үлкен емес қалалық соталық ұяшықтарда
WCDMA - де 3,84 Мчипс құрайтын мәліметтер элементтерін таратудың
жоғарғы жылдамдығы, 1,2288 Мчипс тарату жылдамдығына қарағанда,
жоғарғысәулеленуі бар арналарда үлкен ұтысқа ие болады. Мұндағы ең
маңызды жағдай көпсәулелі жеткізу қатынау мүмкіндігін жақсарту болып
табылады. Сигнал элементтерін жоғары жылдамдықта тарату да арналарды
топтық қолдану режимінде трангкингтеу кезінде үлкен ұтыс береді.
WCDMA жоғары шығу арналарында да, төменге түсу арналарында да
басқарудың тұйықталған контуры бойынша қуатты тез басқарады, ал IS -
95 шығу арналарында ғана қуатты тез басқара алады. Төменге түсу
арналарында қуатты тез басқару арнаның жұмыс сапалылығын және оның
өткізу қабілеттілігін жақсартады. Ол жылжымалы байланыстың жаңа
функционалдық мүмкіндіктерін талап етеді, мысалы SIR бағалауы (сигнал -
бөгеуіл қатынасы) және сыртқы контур бойынша қуатты басқару. Бұл IS -
95 жүйесінің жылжымалы абоненттері үшін қажет етілмейді.

1.2 К е с т е - WCDMA және IS - 95 әуе интерфейстерiнiң арасындағы
негiзгi айырмашылықтар Параметрлер
WCDMA
IS - 95
Тарату жүк көтергiші
5 МГц
1,25 МГц
Сигнал элементiнiң тарату
жылдамдығы
3,84 Мчипc
1,2288 Мчипc
Қуатты басқарушы жиiлiк
Өспелi және бәсеңдей
- тiн арналарда1500
Гц
Өспелi арнада: 800 Гц,
бәсеңдейтiн арнада:
қуатпен ақырын
басқару
Базалы станцияның
синхронизациясы
Қажет етілмейді
Иә, әдетте GPS арқылы
алады

жоспарлау

Бәсеңдейтiн арна үшiн
берiлудiң жанында тарату
(асимметрия)
Бәсеңдейтiн арнаның өткiзу
қабiлетiнiң жоғарылатуы
үшiн қамтамасыз етiледi
Стандартпен
ескерiлмейдi,
бiрақ қолданыла
алады

1.2 Кестенің жалғасы

1.1 кестеде WCDMA мен GSM - нің негізгі айырмашылығы, ал 1.2
кестеде WCDMA мен IS - 95 айырмашылықтары келтірілген. Сонымен
қатар айырмашылықтарда тек әуелі интерфейстері ғана қарастырылады.
GSM базалық желіге байланысты қызметтер мен сұрақтарды қамтиды, және
GSM - нің бұл платформасы WCDMA интерфейсімен бірге қолданылады:
базалық станцияға қатысты келесі бөлімді қара.
IS - 95 жүйесі көбінесе макро ұяшықтарға қолдану үшін арналған.
Макроұяшықтардың базалық станциялары мачталарда немесе үйлердің
шатырларында орнатылады, мұнда GPS (Тұрған орынның глобальды
жүйесі) сигналдары оңай қабылданады. IS - 95 - ның базалық
станцияларына синхронизация қажет, және бұл синхронизацияны олар
әдетте GPS жүйесі арқылы алады. GPS сигналдарына қажеттілік

ұяшықтардың таралуын бөлме ішінде
ұйымдастырады
және

микроұяшықтарды күрделендіреді, өйткені GPS сигналдарын қабылдау
тура көргіштік жолы бойынша GPS - тің спутниктік жүйелеріне
қатынауынсыз қиынға түседі. Сондықтан WCDMA технологиясы
асинхронды базалық станциялармен жұмыс істеуге қарастырылған, мұнда

GPS -
тен синхронизация талап етілмейді. Асинхронды базалық

станцияларды қолдану WCDMA жүйесіндегі басқарудың эстафеталық
таралуын IS - 95 жүйесіне қарағанда кішкене өзгеше етеді. Дестеленген мәлiметтер
Дестелердің берiлу
қарқынының
өзгерiстерi жүктемеге
байланысты
Дестеленген мәлiметтер
арналар коммутации -
ясының жанында жеке
қатынастары сияқты
берiледi
Бәсеңдейтiн арна бойынша
берiлудi тарату
Бәсеңдейтiн арнадағы
өткiзу қабiлетiнiң
жоғарылатуы үшiн
сүйейдi
Стандартпен сүйемейдi
Жиiлiктiң өзгерiсiмен
басқарудың эстафеталық
тапсырулары
Иә, өлшемдер айырық
уақыт аралықтарымен
Мүмкiн, бірақ
спецификациядағы
өлшемдер әдiсi
анықталмаған
Қорлардың тиiмдi
басқаруының
алгоритмдары
Иә, тиiстi қызмет
көрсету сапасын
қамтамасыз етедi
Тек қана сөздiң
берiлуiнiң желiлерi
үшiн керек болмайды

WCDMA - де базалық станцияда бірнеше тасушыларды қолдануды
максимизациялау үшін басқарудың жиілікаралық таралуының бар болуы
маңызды болып табылады. IS - 95 жүйесінде жиілікаралық өзгерістер
қарастырылмаған, бұл басқарудың жиілікаралық таралуын күделендіреді.
Үшінші ұрпақ интерфейстерін өңдеу кезінде екінші ұрпақ интерфейстерін
қолдануынан алынған тәжірибелер маңызды рөл ойнады, бірақ жоғарыда
көрсетілгендей, олардың арасында көптеген айырмашылық бар. WCDMA
мүмкіндіктерін толық пайдалану үшін физикалық деңгейден бастап, желіні
жобалау сұрақтары мен оның жұмысын оптимизациялаумен аяқтай отырып,
WCDMA - дің әуе интерфейстерін терең оқып, жақсы түсіну қажет.

1.8.2 Спектрдің кеңеюі
Радио біріктіру үшін кең жолақты жиілік қолданылады деп WCDMA
ұйғарып отыр, бірақ әуел бастан дабыл тар жолақты жиілікке ие
(қолданады). Сондықтан дабыл берілісінің алдында барлық белгіленген
спектр жиілігінің соңында орналасқан (КЕҢЕЙТІЛГЕН) болуы қажет:
(Дабылдың спектрінің кеңею үрдісі екі этаптан құралады: Арнатәрізді және
скремблирование)Спектрдің кеңею коды үшін өрлеу арнасында DPCCH
қосымша шектеу болады. Бірдей код бірнеше арналармен тіпті әр түрлі
тармақтарда I немсе Q қолданыла алмайды. Мұндай шектеудің себебі
бірдей коды бар I мен Q тармақтары бойынша физикалық арналары, QPSK
принципі бойынша құралған квадратурды арнада DPCCH
қабылданбайынша бөліне алмайды және арна фазасының бағасы
алынбайды.

1.6 Сурет - Дабылды спектрі бойынша үлестіру

Спектрдің кеңею коды үшін өрлеу арнасында DPCCH қосымша
шектеу болады. Бірдей код бірнеше каналдармен тіпті әр түрлі тармақтарда
I немсе Q қолданыла алмайды. Мұндай шектеудің себебі бірдей коды бар I
мен Q тармақтары бойынша физикалық арналары, QPSK принципі бойынша

құралған квадратурды арнада DPCCH қабылданбайынша бөліне алмайды
және арна фазасының бағасы алынбайды.Өрлеу арнасының бағытында
спектрдің кеңею коэффициенті DPDCH - те фреймнен фпеймге өзгере
алады. Спектрдің кеңею кодтары бұрын сиптталынған ағаш кодынан
алынады. Сондықтан спектрді кеңейту үшін қолданатын беріліс коды үнемі
сол бір ағаш кодының тармағынан алынады, сығу операциясы кезінде ағаш
кодының құрылымымен қолдануға болады және чип деңгейінде
буферизациядан құтылуға болады. Терминал беріліс мәлімдемелерінің
жылдамдығы жөнінде ақпаратты қамтамасыз етеді немесе бұл
мәлімдемелерді DPDCH - ге кеңею спектрдің ауыспалы коэффициентімен
қабылдауға рұқсат ете отырып, DPCCH - ге транспортты форматта (TFCI)
комбинацияның индикаторы жөнінде анағырақ қамтамасыз етеді.

1.9 Kahtrein фирмасының секторлық антеннасы

Kahtrein фирмасы ұялы байланыс желісі үшін антенналардың кең
спектрін шығарады. Бұл компанияның өнімдері келесілермен ерекшеленеді:
- Ықшамдалған өлшемдер;

- Әртүрлі
ауа
-
райы жағдайларына тұрақталған (Қазақстан

климатыныжағдайларында тексерілген);
- Жұмыс диапазонының кең таңдауы.

- RBS 3206 базалық станциясы үшін секторлық
антенна

ретіндеKahtrein фирмасының Dual - Вand А - Раnel: Kath 742 226 антеннасы
таңдалды.
1.7 суретте Kath 742 226 антеннасының бағыттылу диаграммасы
және сыртқы көрінісі көрсетілген.

1.7 Сурет - Kahtrein фирмасының Kath 742 226 антеннасы (а -
көлденең жазықтықтағы ДН, ә - тік жазықтықтағы ДН)

Kath 742 226 техникалық сипаттамасы:

Жиіліктің жұмыс диапазоны, МГц
Поляризация
Жарты қуат сәулесінің ені:
тік жазықтықта
көлденең жазықтықта
Күшейтілуі, дБ
Бағытталу диаграммасы
Толқындық кедергі, Ом
Температураның жұмыстық диапазоны,

45°

880... 960
+45°, -

65°
33°
12
+-60°
50
- 55...+60

°С
Өлшемдер, мм:

Ұзындығы
262

Ені

139

Биіктігі1025
Салмағы, кг14,5
Кірісұясы4x7 - 16

Берілген антенна үшін фидр ретінде 78" Fеedег Саblе, АУА
коаксиалды кабелін қолданамыз. Оның техникалық сипаттамасының кейбір
мағлұматтары:

Салыстырмалы өшулік, дБм0,04
Байланыс элементтеріндегі жоғалтулар, дБ0,6
Толқындық кедергі, Ом50

1.10 Құрылғыны таңдау

Біздің жобада Huawei компаниясымен қамсыздандырылған құрылғы
шамаланып отыр. Huawei компаниясы телекоммуникационды құрылғыны
жабдықтаушы дүниежүзілік орасан зор коипаниялардың бірі және кәсіпқой
қызмет, HSDPA мен HSUPA технологиясының қолдауымен мобилді
желінің үшінші буынының UMTS стандарты үшін базалық станцияның ішкі
жүйе құрылғысын қолдануға сәйкес сертификаттың алуы жөнінде жария
етті. Сәйкес келу сертификаты Huawei - дің келесі құрылғыларын қамтиды:
BSC 6900 базалық станцияның контроллері, қабылдағыш - жібергіш -
базалық DBS 3900 станциялар, көлік желісін ұйымдастыру үшін Huawei
RTN950 релей антенналарын кешенді шешімдері, сонымен қатар Huawei
Optix'OSN сериядағы оптикалық мультиплексорлар.

2.1 Сурет - Huawei құрылғы базасындағы 3G желі элементтері

BSC(RNC) (радиожелінің контроллері) UTRAN

-

де

радиоресурстармен ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
