АННОТАЦИЯ

В данном дипломном проекте рассмотрено организация мобильной связи
в пригороде Махамбет города Кызылорда используя технологию LTE. На
первом этапе проводился выбор оборудования и осуществлены нужные
технические расчетные показатели.
В расчетной части проекта были рассчитаны число базовых станций,
максимальные потери, число абонентов на одну базовую станцию и пропускная
способность сети.
В экономической части был определен срок окупаемости и
целесообразности проекта.
В проекте рассмотрены вопросы о безопасности жизнедеятельности, в
том числе вентиляция и расчеты системы автоматического огнетушения.

АҢДАТПА

Бұл дипломдық жобада LTE технологиясын қолдану арқылы Қызылорда
қаласының Махамбет қала маңында ұялы байланыс ұймдастыру мәселесі
қарастырылды. Алғашқы кезеңде құрылғыға таңдау жасалып, қажетті
техниалық есеп көрсеткіштері жүзеге асырылды.

Экономикалық бөлімде жобаның мақсаты мен өзін - өзі ақтау мерзімі
көрсетілген.
Жобада, сондай - ақ, өміртіршілік қауіпсіздігі мәселелері, соның ішінде
жерлендіру, өрт сөндірудің автоматтық жүйелерінің есептері келтірілген.

ABSTRACT

In this diploma project examined the organization of mobile communications
in the suburbs of Makhambet the city of Kyzylorda by using technology LTE. In the
first stage selection of equipment and made the necessary technical indicators are
calculated.
The computational part of the project were calculated number of base stations,
the maximum loss, the number of subscribers per base station and network
bandwidth.
In the economic part of the payback period was determined and the feasibility
of the project.
The project examines questions about the safety of life, including ventilation
and calculations of automatic fire-extinguishing systems.

9

МАЗМҰНЫ
8

КІРІСПЕ
1 ҚЫЗЫЛОРДА ҚАЛАСЫНДА 4G ҰЯЛЫ БАЙЛАНЫС ҚЫЗМЕТІН
ҚҰРУДЫҢ ТЕХНИКАЛЫҚ МҮМКНДІГІН ЗЕРТТЕУ
1.1 Қызылорда облысындағы байланыс желісінің анализі
1.2 LTE технологиясының дамуы
1.3 LTE технологиясының негізгі параметрлері
1.4 LTE технологиясының жиіліктік сәулеті
2. LTE ЖЕЛІСІН ҚҰРУ ҮШІН ҚҰРЫЛҒЫНЫ ТАҢДАУ
2.1 Ericsson RBS 6201 LTE үшсекторлы базалық станциясы, фидері және
қорек көзі блогы
2.2 Ericsson - LG ES - 3026P коммутаторы
2.3 Ericsson MBR L21 4G LTE Mobile Broadband Router маршрутизаторы
2.4 ASN Samsung бақылауыш шлюзы
2.5 Katherin фирмасының үшсекторлы антеннасы
2.6 Радиорелейлiк байланыс жолдары мен БС арасына арналған құрылғы
2.7 Қызмет ұсынылатын абоненттік станция
3 ЕСЕПТЕУ БӨЛІМІ
3.1 LTE технологиясына талдау
3.2 Махамбет аумағында LTE желісі үшін қамту аумағын есептеу
3.3 Махамбет қала маңы аумағында eNB - ның жиiлiкті - аймақтық бөлiнуі
және жағдайға байланысты орналастырылуы
3.4 Желінің өткізу қабілетін есептеу
3.5 Потенциалдық абоненттердiң санын есептеу
3.6 Байланыстың тұрақтылығын есептеу
3.7 Қабылданатын дабыл қуатын есептеу
3.8 РРЖ пролетін есептеу
3.9 Пайдалы дабылдың қуатын есептеу
3.10 БС тиесілі жүктемені есептеу
4 БИЗНЕС ЖОСПАР
4.1 Түйін
4.2 Компания және сала
4.3 Қызметтерді (өнімдерді) бейнелеп жазу
4.4 Нарықтық өтімді талдау
4.5 Менеджмент
4.6 Маркетинг стратегиясы
4.7 Қаражат жоспары
4.8 Табысты есептеу
4.9 Пайдалану шығындары
4.10 Экономикалық тиімділіктің көрсеткішін есептеу
5 ӨМІРТІРШІЛІК ҚАУІПСІЗДІГІ
5.1 Өнеркәсіп бөлмелеріндегі еңбек жағдайына талдау жасау

10
3

9
9
11
12
12
15

15
18
19
20
20
22
23
24
24
24

27
28
29
33
37
39
41
43
44
44
44
45
45
46
47
47
48
51
54
57
57

5.2 Жерлендірудің қорғаныш өткізгішіне қойылатын талаптар
5.3 Өрттің пайда болу көздерін талдау және өртке қарсы техниканы
тиімді таңдау
5.4 Жұмыс орнындағы табиғи жарықтандырудың параметрлері
5.5 Ауа алмасу
5.6 Жерлендіруді есептеу
ҚОРЫТЫНДЫ
Әдебиеттер тізімі
Қысқартылған сөздер тізімі
А Қосымшасы
Ә Қосымшасы
Б Қосымшасы

11

59

59
61
62
63
69
70
72
73
74
75

КІРІСПЕ

Қазіргі таңда байланыс саласының дамуы әлемде орасан зор өзгерістер
енгізуде. Жүйелік және телекоммуникациялық саланың дамуы, елдің дамуында
үлкен роль атқаратынын көптеген халықаралық тәжірибелер дәлел болуда, ал
тұрғындарды қол жетімді әрі жоғары жылдамдықты байланыспен
қамтамасыздандыру алға қойылған тапсырмалардың бірі болып табылады.
Телекоммуникацияның дамуымен қатар сымсыз байланыс өте үлкен
жылдамдықпен дамуда, оның қолданылу аясы кеңейіп, мүмкіндіктері артып
келеді. Еліміздің қалаларында кез-келген адамның интернет желісіне қосылуға
үлкен мүмкіндігі бар. Сонымен қатар қала тұрғындарының алдында сымсыз
немесе сымды инетрент желісіне қосылуына таңдау мүмкіндігі бар. Алайда
қала маңы және ауылды жерлердегі жағдай әлдеқайда төмен. Ауылды жерлерді
интернетпен қамтамасыздандыру "Ақпараттық Қазақстан - 2020" мемлекеттік
бағдарламасының маңызды аспекті болып табылады. Осы мәселенің шешілуі
ауылдағы агро өндірістік кешеннің дамуымен қатар, ауылдағы білім деңгейінің
өсуіне алып келеді.
Ауылды жерді жоғары жылдамдықты интернетпен қамтамасыз етудің
перспективті нұсқаларының бірі - мобильді 4G ұялы байланыс желісін құру.
Бұл тапсырманы шешу үшін LTE технологиясын қолданамыз. Қазақстан
Республикасында ұялы байланыс қызметін қолданушылар саны шамамен 65,6
пайызға жеткен, ал кеңжолақты үлкен жылдамдықты мәлімет тарату қызметін
пайдаланушы абоненттер саны 7053,8мыңды(41,5%) көрсеткен.
Дипломдық жобадағы LTE желісі құрылатын аумақтық обьект ретінде
Қызылорда қаласындағы Махамбет қала маңы таңдалды. Дипломдық жобаның
мақсаты Махамбет қала маңында LTE стандартын қолдану арқылы ұялы
байланыс жүйесінің жоғары жылдамдықты мүмкiндiгiмен қамтамасыз ету.

12

1 ҚЫЗЫЛОРДА ҚАЛАСЫНДА 4G ҰЯЛЫ БАЙЛАНЫС ҚЫЗМЕТІН
ҚҰРУДЫҢ ТЕХНИКАЛЫҚ МҮМКНДІГІН ЗЕРТТЕУ

1.1 Қызылорда облысындағы байланыс желісінің анализі

Қызылорда облысы - Арал теңізінің шығысында Сырдария өзенінің
төменгі ағысы, Тұран ойпатында орналасқан. Облыс 1938 жылы 15 қаңтар күні
құрылған. Қазақстан Респуликасының бірнеше облыстарымен оның ішінде
шығыс және оңтүстік - шығысында Оңтүстік Қазақстан облысымен,
солтүстігінде - Қарағанды облысымен, солтүстік - батысында Ақтөбемен
шекараласады. Жер көлемі жөнінен республика бойынша 4 - орында. Әкімшілік
орталығы - Қызылорда қаласы. Қызылорда облысы кенет - континенттi к ауа
райы аймағында орналасқан. Күншуақ жылына 300 астам. Жазы ыстық және
ұзақ мерзімді. Бұл кезеңде температурадағы күрт өзгеру сипаты байқалмайды.
Кейбір жерлерде шілде айының орташа температурасы 36 - 39 0С. Облыс
аумағының басым бөлігінде температураның абсолютты максимумы 44 - 48 0С
құрайды. Қыс мезгілінде облыстың солтүстік және оңтүстік аймақтарынының
арасында температурада айтарлықтай айырмашылықтары бар. Мысалы, ең
салқын ай - қаңтардағы орташа температура 35 - 36 С градусты құрайды. Құрғақ
климат - облыс климатының ерекшелектерінің бірі. Жауын - шашын өте аз

жауады. Орташа жылдық мөлшері 100 - 190
мм аспайды және жыл

маусымдарында оның түсімі біркелкі емес: барлық жауын - шашынның 60
пайызы көктемгі - қысқы кезеңдерге тиесілі. Қазақстанның оңтүстігіндегі
әкімшілік - аумақтық бөлік. Жерінің аумағы - 226,0 мың шаршы шақырым
(Қазақстан жерінің 8,3% - ы). Тұрғыны - 734,300 адам [29].
Бұл дипломдық жобада Қызылорда облысының Махамбет елді мекені
қарастырылды, сондықтан осы елді мекен жайлы ақпарат төменде келтірілген.
Махамбет - қала маңы, ауылдық округ орталығы. 1994 жылдан бастап Ақсуат
ауылдық округіне Кеңес Одағының батыры Жақыпбек Махамбет атындағы
ауыл (бұрынғы С.М.Киров атындағы ауыл) және Наурыз саяжайы,
Жаңадария арнасы бойында орналасқан шағын елді мекендер қарайды. Соңғы
жүргізілген санақ бойынша 8743 адам саны тіркелді. Жерінің көлемі 22,5
шаршы шақырымды құрайды. Дипломдық жобада жүргізілетін есептеулер осы
мәліметтерді қолдана отырып шығарылды. Бұл елді мекен қарқынды даму
үстінде және халық саны да уақыт өте өсу үстінде. Себебі жаңа бағдарлама
бойынша қала орталығы Сырдария өзенінің сол жақ жағалауына көшіру
жоспарлануда. Қазіргі кезде көптеген мекемелер, бизнес орталықтар,
ауруханалар және де мектеп орындары салынуда. 2014 жылдың қыркүйек
айында салынып, қолданысқа берілген Қазақстан Республикасының тұңғыш
президентңі Н.Назарбаев мектебі осы аумақтан бой көтерді. Аймақтың
әлеуметтік - экономикалық даму динамикасы нақты секторда да, әлеуметтік
салада және инфраструктура комплексінде де оң өзгерістермен сипатталады.

13

Жер бедері жағынын Қызылорда облысы жазық болып келеді. Сыр
бойынын 10 км қашықтықты ала отырып бойлай орналасқан. Жалпы алғанда
қала теңіз деңгейінен 123 м биіктікте орналасқан. Жер бедерінің осылай
орналасуы мобильді байланыс орнату және пйдалану кезінде өте қолайлы.
Қазіргі таңда мобильді байланыс барлық жерде басым орынға ие. Жоғары
сұраныста тұрған бұл байланыс қалаларда орнығып, енгігі уақытта қызмет
аумағын кеңейту жұмыстары жүргізілуде. Қызылорда қаласында 6 автоматты
телфон станциясы, 2 спутниктік SKY EDGE және CDMA 250 радио телефон
станциясы қала халқына қызмет көрсетуде. Осы станциялардың барлығы да
халықаралық сөйлесу жүйесіне қосылған. Қызылорда қаласы бойынша кең
жолақты Интернет желісіне қатынау MEGALINE, Beeline, Icon үмкіндігі бар
жабдықталған порттары толық іске қосылған.
DWDM енгізу -- толық оптикалық желілер бағыты бойынша қозғалыс.
Қазірде коммерциялық түрде оптикалық енгізушығару мультиплексорлары
жұмыс істеуде және алғашқы оптикалық кросс - коннекторлар іске асырылуда.
IP - телефония, Интернетке кеңжолақты мүмкіндік, электрондық почта,
ағындық бейне және мәліметтерді тарату, бейнеконференция, виртуалдық жеке
компьютерлік желілер және т.б. қазіргі кездегі жаңа қызметтері бар.
Электрондық АТС, сонымен қатар талшықты - оптикалық байланыс жолдарын
және SDH аппаратураларын кеңінен енгізілу үсінде. Байланыс желісі
толығымен дерлік цифрлық, ҚТС - да абоненттік жолда бессандық нөмірлену
жүйесі қабылданған.
Қалада байланыс қызметтерін Қызылорда облыстық телекоммуникация
дирекциясы АҚ Қазақтелеком филиалы қамтамасыз етеді. "GSM Kazakhstan"
байланыс операторының Kсell, Activ брендтері, ЖШС Кар - Тел байланыс
операторының Beeline және "АҚ АЛТЕЛ" дан Pathword, Jet, City брендтері
жұмыс істейді.
Қазақтелеком ұлттық байланыс операторының даму бағдарламасына
сәйкес, байланыс саласының технологиялық түрленулерінің негізін құрайтын,
жүйеқұрушы жобалардың ең ірісі ҰАСМ (НИСМ) құрылысы болады. Бұл
жобаның концепциясы SDH сақина технологиясын қолдану арқылы аналогтық
магистральдық желіні жерүсті талшықты - оптикалық жоғары жылдамдықты
цифрлық магистральдық желіге толығымен ауыстыру қажеттілігіне негізделеді.
Нәтижесінде республиканың барлық аймақтарын, бүкіләлемдік ақпараттық
желіге кем дегенде үш шығысы бар үш ірі сақина түрінде байланыстыру жүзеге
асырылады. LTE ұялы байланыс жүйесі байланыс сапасының артуына және
интернет тұтынушыларының саны бойынша әлемдегі ең дамыған 50
мемлекеттің қатарына кіруіне себебін тигізеді және біздің мемлекеттің әлемдік
ақпараттық кеңістікке интеграциясы үрдісін жылдамдатуға мүмкіндік береді.

Алдағы уақытта "АҚ Алтел" және
"АҚ Қазақтелеком" 4G LTE

технологиясымен байланыс орнату жоспары қолға алынды.

14

1.2 LTE технологиясының дамуы

LTE технологиясының стандарт ретінде ресми түрде құрылуы 2004 жылы
басталды. Зерттеушілердің алдында жоғары жылдамдықты қамтамасыз ете
алатындай физикалық деңгейдегі технологияны таңдау сұрағы тұрды. Оны
жүзеге асыру үшін екі нұсқа ұсынылды: ертеректе HSPA желісінде қолданыста
жүрген W - CDMA, және радиоинтерфейстің жаңа технологиясы OFDM.
Жүргізілген зерттеу жұмыстарынан кейін арнаның ортогоналды жиілікті
бөлінуімен мультиплексирлеу - (Orthogonal frequency - division multiplexing)
OFDM технологиясын пайдалану туралы шешім қабылданды. 3GPP жобасының
аясында 2006 жылдың май айында бірінші радиоинтерфейске E - UTRA (Evolved
UMTS Terrsatial Radio Access) арнайы құрылды. Бұл 3GPP Release 7 негізіне
кірді. 2008 жылыдың желтоқсан айында LTE жүйесінің функционалды және
архитектуралық талаптарына сай келетін 3GPP Release 8 стандарттар нұсқасы
бекітілді. 2009 жылдың ортасына тамам LTE негізіде бірінші тәжірибелі
жүйелер пайда болды. Осы жылдың соңында шведтік телекоммуникациялық
Telia Sonera компаниясы Ericsson компаниясымен біріге отырып Стокгольм мен
Ослода әлемдегі бірінші коммерциялық желіні іске қосуы жайында хабарланды.
4G - ұялы байланыстың төртінші ұрпағы, мәліметтер таратудың жоғары
жылдамдығын және байланыс сапасының жоғарлауын сипаттайды. Төртінші
ұрпаққа мәліметтерді таратуда 100 Мбитс - тан асатын жылдамдық көрсететін
технологиялар жатады. Мысалы 4G ретінде LTE және WiMax технологиялары
саналады да, 1 Гбитс теориялық жылдамдықта мәліметтер таратады.
Салыстырмалы түрде максималды жылдамдық GSM (2G) үшін 240 кбитс, ал
3G үшін 10 Мбитс. 4G - дің ерекшелігі сол бұнда тұтынушыға 326,4
Мбитсекундқа және кері бағытқа 172,8 Мбитсекундқа (3G - ден 2 есе жылдам)
дейін мәлімет жіберуді жүзеге асыра алатын жылдам интернет, видеоқоңырау
мен ұялы телевидение көруге, т.б көптеген қызметтерге қол жеткізе алады.
LTE желісімен ұсынылатын қызметтер 2G3G желілер қызметіне
қарағанда кең ауқымға ие. Ең бастысы бұл күшейтілген жылдамдықты ақпарат
тарату мен жоғары өткізу қабілеттілігі және де барлығы IP арқылы
концепциясына өтуімен байлнысты. LTE желісімен ұсынылатын негізгі
қызметтер:
- дауысты дестелік тарату;
- интернет файлдарды тарату;
- элетронды почтаны ұсыну;
- мультимедиалық файлдарды тарату;
- телевизиондық қызмет пен файлдарды жүктеу қызметін қосатын
мультимедиалық тарату;
- бейнелік ағын;
- VoIP және жоғары сапалы конференциялар;
- Ұялы құрылғылар арқылы онлайн ойындар мен әртүрлі типтегі
терминалдар;
- Жоғары жылдамдықпен реквизит жіберетін мобильдік төлемдер.

15

Қазіргі таңда LTE стандартының желісі әлемнің 80 - нен астам елдерінде
қолданылуда және олардың саны қарқынды түрде өсуде [28].

1.3 LTE технологиясының негізгі параметрлері

LTE стандарты аса ыңғайлылы эфирлі интерфейске ие. Желiнiң түрi
мынадай атауға ие - E - UTRAN - Evolved Universal Terrestrial Radio Access
Network (дамушы радиоқабылдаудың әмбебап жер бетiндегi желiсi). Төменде
LTE технологиясының негізгі параметрлері көрсетілген.
1. Көптiк ашық пайдаланудың технологиясы:
- тікелей арна (Downlink - DL) - OFDMA;
- керіарна (Uplink - UL) - SC - FDMA;
2. Жұмыс жиілігінің диапазоны: 450 МГц; 700 МГц; 800 МГц;
2,1 ГГц; 2,4 - 2,5 ГГц; 2,6 - 2,7 ГГц.
Биттік жылдамдық:
- тікелей арна (DL) MIMO 2TXx2RX: 100 - 300 Мбитс;
- керіарна (UL): 50 - 172,8 Мбитс.
Радиоарна жолағының ені: 1,4 - 20 МГц.
Ұяшық радиусы: 5 - 30 км.
Ұяшық сыйымдылығы (қызмет көрсетілетін абоненттер саны):
- 200 аса абоненттер 5 МГц жолағында;
- 200 аса абоненттер 5 МГц - тен жоғары жолағында.
Жылжымалылық: орын ауысу жылдамдығы 250 кмсағ дейін.
MIMO параметрлері:
- тікелей арна (DL): 2TXx2RX, 4TXx4RX;
- керіарна (UL): 2TXx2RX.
Кідіру (latency): 5мс.
Модуляцияның қабылданатын түрлерi:
- тікелей арна (DL): 64 QAM, QPSK, 16 QAM.
- керіарна (UL): QPSK, 16 QAM.
Дуплекстi арналар бөлiну: FDD, TDD [28].

1.4 LTE технологиясының желілік сәулеті

LTE желісі құрылғанда негізгі назарды ұялы дестелік трафикті
қамтамасыз ету, қысқа уақыт аралығында дестені жеткізу мен қызмет
көрсетудің жоғары сапасына аударған. LTE әзірлеушілерінің басты мақсаты
желі құрылымын барынша қарапайым етіп, әрі 3G UMTS жүйесіне тән қосалқы
желілік протоколдарды болдырмау.

16

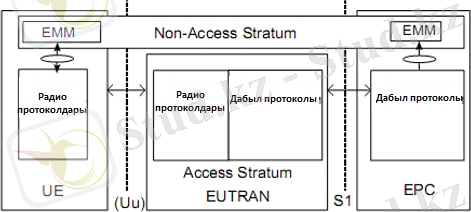

1.1 Сурет - LTE желісінің жалпылыма құрылымы

LTE стандартының сәулетінде желілік әрекеттесу екі түйіндер арасында
болады, олар: (eNB) базалық станциясы мен өзінеде желілік GW (Geteway)
шлюзі бар мобильдікті басқаратын (MME) блогы.
Физикалық деңгейде LTE желісі екі компоненттен тұрады: E - UTRAN
радиодоступ желісі және SAE (System Architecture Evolution) базалық желісі.
E - UTRAN желісі eNB базалық станцияларынан тұрады. Базалық
станциялар толық байланысты желінің элементі болып табылады және өзара
әрқайсысы - әрқайсысымен принципы бойынша байланысқан. Коммутация
дестелерін құру приципі бойынша әр eNB - да SAE базалық желісімен S1
интерфейсі болады.
LTE желiсінің құрылысының мысалы ретінде 1.1 - суретте көрсетiлген
сұлба қызмет көрсете алады.
LTE - нің eNB желiсінде келесi функциялар жатады: радиоресурстармен
басқару, қолданбалы мәлiметтердiң ағынының шифрлануы, қызмет етушi
шлюзге бағытталған бойымен мәлiметтер пакеттерiнiң қолданбалы
жазықтығында бағытталуы, шақырушы және берiлуші ақпаратты тарату,
қозғалғыштықты басқаруы үшiн есептердi құрастыру және өлшеу. LTE желiсін
жоспарлау үшін транспорттық желілерінің және E - UTRA радиоқатынау
желiсiнің шешiмi қандай жағдайда құрылғанын анықтау керек.
2G3G желісінің қызметтерімен салыстырғанда LTE желісінің қызметтері
кең спектрге ие болады. Бірінші кезекте бұл желінің жоғары өткізу
қабілеттілігімен және мәліметтер жіберудің жоғарылатылған жылдамдығымен
байланысты, және де бәрi IP арқылы тұжырымдамасына сәйкес. LTE желісі
ұсынатын басты қызметтері болып мыналар табылады:
- сөздердің дестелік таратылуы;
- интернет - файлдардың жіберілуі;
- электрондық почтаның жеткiзуi;
- мультимедиа хабарламаларын жіберу;
- файлдарды жүктеу қызметтерiн, телевизиондық және ағындық
қызметтерін атқаратын мультимедиалық хабар таратуы;

17

- VoIP және жоғары сапалы видеоконференциялар;
- жылжымалы және әр түрлi түрлердi белгiленген терминалдар
арқылы онлайн - ойындар;

-
реквизиттердiң
жоғары
жіберуiмен
мобильді
төлеулерi
және

идентификациялық теңестiру ақпараттары.
LTE технологиясы үшінші және екінші кезең ұялы байланыс желісі
эволюциясының негізгі бағыты болып табылады. LTE базалық станциядан
пайдаланушыға мәліметтерді жеткізуде 326,4 Мбитс, кері бағытта секундына
172,8 Мбит теориялық жылдамдықпен қамтамасыз етеді [3].

18

2 LTE ЖЕЛІСІН ҚҰРУ ҮШІН ҚҰРЫЛҒЫНЫ ТАҢДАУ

2.1 Ericsson RBS 6201 LTE үшсекторлы базалық станциясы, фидері және
қорек көзі блогы

"Кcell" компаниясы жүргізген және сәтті өткен LTE технологияларын
алдын - ала тексеріліп, қазіргі кезде Астана қаласында бірінші қызмет көрсетуін
бастады. Қазақстан аумағында біраз жыл бойынна оператор болған бұл
компания бұқара нарығында Интернетті таратуды жеделдетуді көздейтін
Қазақстан Республикасының 2030 жылға дейінгі стратегиялық даму
бағдарламасына сәйкес, абоненттерге заманауи мобильді кеңжолақты
қызметтерін ұсыну жолында еңбек етуде. Мұндай қызметтерді мәліметтерді
жоғары жылдамдықпен және төмен кедергілермен жеткізу стандартының
бірегей мүмкіндіктерінің арқасында LTE желісінде іске асыруға болады. Ал
желіні іске қосу үшін жоғары жиілікті диапазонды (900 МГц) пайдалану
операторға тарқатудың барынша аумағын ең тиімді түрде қамтамасыз етуге
мүмкіндік береді. Тұтынушылар қалаған жерде және қалаған кезде қолжетімді
болатын корпоративті тапсырыс берушілерге ең тиімді қызметтердің және
жоғары шешімді бейне, музыка, көп тұтынушылық бейнеойындар секілді сан -
алуан кеңжолақты мультимедиялық қызметтердің пайда болуын күтуіне
болады.
Ericsson технологи өндіруші компания болып табылады, және қазіргі
кезде жоғары басымдылыққа ие. Әлемнің көптеген жетекші мобильді
операторлары осы технологияны пайдаланады. Бұл жобада базалық станция
ретінде Ericsson RBS 6201 LTE түрі таңдалды. Бұл базалық станция GSM, WCDMA,
LTE стандарттарының кез - келген комбинацияларымен жабдықталған. Кіші өлшемі мен
алатын орнының аздығына байланысты, тасымалдау, орнату және қойған орнына
толейтін ақысы аз болып, кететін шығынды азайтады. Осы кезге дейінгі өзегрістер
нәтижесінде, Ericsson RBS 6201 LTE базалық станциясы алдындағы моделдерімен
салыстыра қарағанда кіші көлемге ие болып әрі сыйымдылығы төрт есе ұлғайды.

2.1 Сурет - Ericsson RBS 6201 LTE модернизация нәтижесі

19

2.2 Сурет - Ericsson RBS 6201 LTE базалық станциясының құрылысы

Үстіңгі жағында тiк орнатылған baseband - unit - негiзгi станцияның төмен
жиiлiктi бөлiгi, радиотрансиверлермен басқарушы компьютер. Оның астынды -
eNodeB LTE үшсекторлы конфигурациясын құрастыратын Ericsson RBS 6201
LTE үш модулді радиотрансивері.
Ericsson RBS 6201 LTE кабинет түрiндегi (indoor үшiн) базалық
станцияның жоғарғы пернетақтасына фидердiң және GPS - антенның қосылуы
үшiн тіркеуіш шығарылған [27].

20

2.3 Сурет - Фидердiң Ericsson RBS 6201 LTE базалық станциясынан
таратылуы

Бұл антенаға фидер ретінде оптикалық ОКС кабелін пайдаланамыз. Бұл
жобада оптикалық кабельдің 3 түрі қолданылады: топырақта аралық төсем
үшiн, аспалы және канализацияда аралық төсем үшiн.

2.4 Сурет - Фидердiң Ericsson RBS 6201 LTE базалық станциясынан таратылуы

21

2.1 К е с т е - Оптикалық фидерінің техникалық мінездемелері

Базалық станция қорегiнің аппаратурасы - үстiнде түзеткiш, төменінде
бiрнеше сағат ағымында сайттың үздiксiз қорегiн қамтамасыз етуге қабiлеттi
аккумуляторлық батареялардың блогы. Тұтыну қуат - 3 кВт (бұл барлық сайт,
2G жабдықты қоса алғанда).

2.2 Ericsson - LG ES - 3026P коммутаторы

Коммутатор - электрлік тізбектің жалғанар ұшын таңдап алуға және оны
өзге тізбекпен жалғастыруға, ажыратуға, ауыстырып қосуға арналған құрылғы.
Коммутаторлар байланыс техникасында абонент желілерін бір типті шеттік
аппараттардан және ақпаратты беру мен қабылдау үшін кедергісіз жолдар
жасау мақсатында байланыс арналарын бір - бірімен электрлік жалғастыруға
арналған.
LTE жылжымалы желісін қамтамасыз ету үшін Ericsson - LG ES - 3026P
коммутатор пайдаланады. Ericsson - LG ES - 3026P коммутаторы, бекiтiлген
кескiнмен және мүмкiндiкпен бiрiктiру. Биіктігі 1U, 24 порт 10100
тiркеуiштермен RJ - 45, 2 порттар 101001000 RJ - 45 және 2 Combo - порты. AC
орынына DC Ericsson - LG ES - 3026P - ішкі қоректенуі бар болады.

22 Параметрлері
Кабіл төселуінің түрi
Параметрлері
аспалы
1
4
Кабіл маркасы
ОКА - Т
Оптикалық талшық саны
4 - 24
Компания
Fujikura
Талшық түрі
ОМ
Модульдер саны мен түрі
1 (метал.)
Модуль диаметрі, мм
3,0 - 6,0
Корделя саныдиаметрі
- 3,0 - 6,0
Кабілдің сыртқы диаметрі,
мм
18,5
Кабіл массасы, кгкм
540
Қоршаған ортаның жұмыс
температурасы, °С
- 60 - +60
Кабілдің минималды иілу
радиусы, мм
300
Рұқсат етiлген созушы күш,
кН
3,5 - 7,0
Жабдықтаудың ұзындығы,
км
2,0

Сипаттамасы:
Коммутацияның сыйымдылығы: 12,8 Гбитс, 24 порт, 17,6 Гбитс, 48
порт.
Стек қосуын шинада өткiзу жолағы: 4 Гбитс.8 мың MAC - адрестер.
Физикалық өлшемдері: 17,32 x 9,05 x 1,73 дюйм, 44 x 23 x 4,4 см (Ені x
Тереңдігі x Биіктігі) [30].

2.3 Ericsson MBR L21 4G LTE Mobile Broadband Router маршрутизаторы

Ericsson MBR L21 4G LTE Mobile Broadband Router (2.5 - сурет) - 2G, 3G,
LTE сымсыз желiлерi үшiн жылжымалы маршрутизатор. Бұл басқару, бақылау
және кескiндеудi қамтамасыз ететiн жоғарғы өнiмдiлiкті және конвергент
желiлерiнде үздiксiз маршрутизациямен көп сервистiк жол көрсетушiлерiн
ұсынады. Маршрутизатор келесi ұрпақтың қызмет көрсететiн конвергент
желiлерiнде инфрақұрылымды құруға мүмкiндiк бергеді. Ethernet өзiндiк
IPMPLS масштабталатындық, тоқтамаушылық және өнiмдiлiгi бар кепiлдi
қызмет сапасы және үнемдiлiктi тiркестiредi.
Oның өткiзгiштiк қабiлетi бес нұсқаларда шығарылып 90 гбитс - тан 7, 2
Тбит с жылдамдыққа дейiн маршрутизациялық қызмет көрсетеді, әр түрлi
ауқым желiлерiндегiн қолдану үшiн тиiмдi шешiмдер құруға мүмкiндiк береді.

2.5 Сурет - Ericsson MBR L21 4G LTE Mobile Broadband Router
маршрутизаторы

23

Ericsson MBR L21 4G LTE Mobile Broadband Router
маршрутизаторыныңнегiзгi сипаттамалар:

-
Жоғарыөнiмдi (14RU шассиже 2 Tбитсдейiн), масштаб жасалатын

сервис маршрутизаторы;
- әртүрлi көлемдерменүлгiлі;
- Интернет - қатынаудыңжаңақызметтеріжәне VPN MPLS;
- Икемдi туннелдеужәне IP PPPFRATMIMAHDLC;

- Қызметтермен, диагностикамен
және биллингпен қуатты басқару

жүйесi;
- Сызықтық жылдамдығы бар пакеттердiң икемдi сүзiлуi;
- ACL қолдау 100Гбс Ethernet дейiн және STM - 4
- SDHATMCES дейiн интерфейстердiң толық алуы;
- Қондырылған ішкі антеннасы бар;
- Интернетке тікелей қосу.

2.4 ASN Samsung бақылауыш - шлюзы

LTE жылжымалы желісін бақылауыш ретінде аутентификацияның
сессияларымен және жылжымалы станциялармен кiлттердi басқаратын ASN
Samsung, ACR Standard шлюздарды пайдаланады,. Ол қара тiзiмдердегi
жылжымалы станцияларына қарсы үдетiлген қауiпсiздiк өлшемдерiн ұсынады,
зиян түйiндерiнiң Access Control List қолданатын басқару сигнал
жылдамдығына шек қояды, сонымен бiрге жалған пакеттердiң пайда болуының
алдын алады. QoS функциясын, зарядтауды, жылжымалы станцияны тұрған
жерiн іске асырады. Операторларға өзінің тұтынушылар базасын кеңейтуге
және сақтауға көмектеседі және де апаттан құтқару сервисін ұйымдастыруды
қолдайды. ASN512 байт пакеттiң өлшемiмен 7.8 Гбитс өткiзгiштiк қабiлеттi
қолдайды.

2.5 Katherin фирмасының секторлы антеннасы

Kathrein фирмасы шығарылатын антенналарды ұялы байланыстың
желiлерi үшiн кең спектрiмен орналастырады. Бұл компанияның өнiмін
ерекшелейтін:
- ықшам өлшемдер;
- әр түрлi жылдық шарттарға икем (Қазақстанның ауа райына
тексерiлген);
- жұмыс диапазондарын мол тандау мүмкiндiгi [26].
742 215 65° Panel Antenna - Kathrein Scala Division антенасы Ericsson RBS
6201 LTE базалық станциялар үшiн секторлы антенналарының сапасында
таңдалған. Таңдалған антенаның техникалық мiнездемелерi 2.2 - кестеде

24

2.2 К е с т е - Антенаның техникалық мiнездемелерi

2.6 Сурет - Katherin фирмасының секторлы антеннасы

25

Параметрлері
Мағынасы
Жиiлiктің жұмыс диапазоны, МГц
791 - 862
Поляризация
+45°, - 45°
Желдің әсер ететін күші (150 кмсағ) жылдамдығында,
алдыжаныарты, кг
35,8 9,5 35,8
Тік жазықтықта
68°
Көлденең жазықтықта
7,1°
күшейту, дБ
17,7
Бағыттау диаграммасы
+-120°
Сәуленің электрлік бұрышы
0° - 10°
Толқындық кедергі, Ом
50
Температурның жұмыс диапазоны, °С
- 55...+70
Өлшемдері, ұзындық х ен х тереңдік, мм
1314х155х70
Салмағы, кг
6,2
Кiрiс ұяшығы
2 x 7 - 16

2.6 Радиорелейлiк байланыс жолдары мен БС арасына арналған құрылғы

Бір Node B жамылғы аймағынан басқа жамылғы аймағына абоненттік
станциялардың орын ауыстыруы салдарынан базалық станциялар арасындағы
байланыс тұрақты болуы керек. Нәтижесінде барлық станциялар, орталық
станция ретінде қойылған бір станцияға жалғанып, содан кейін әдеттегідей
үлкен ағын базалық станция контроллеріне жіберіледі.
Станциялар арасындағы байланысты ұйымдастыру үшін радиорелейлік
жүйе принциптерін қолданады. Жоспарланып отырған РРЛ желінісін құру
үшін, қала маңы болса да халық тығыз орналасқандықтын әрі өткін ұзақтығын
үлкен емес деп қрастыра отырып 5.6 ГГЦ жиілігі таңдалды.
РРЛ құрылғысы ретінде Ericsson Mini - Link HC таңдаймыз.
Техникалық параметрлері 2.3 кестеде көрсетілген.

2.3 К е с т е - Mini - Link HC, Ericsson техникалық сипаттамалары

MINI - LINK HC жоғары өткізу қабілеті мен нүкте мен нүкте радиоарнасын

ұйымдастыру мүмкіндігіне ие.
Ұялы байланыстың қалалық желiлерi

станциялардың арасындағы шағын ұшып өту ұзындығына сүйене отырып РРЛ
аралық жобаланатын желiде 5.6 ГГц жиiлiкте тұрғызылады. РРЛ үшiн жабдық
сапалы Ericsson: Mini - Link HC фирмасының өнiмiн таңдаймыз. MINI - LINK HC
(STM - 1) 155 Мбитс жылдамдықпен 5 - 38 ГГЦ жиiлiктерде жұмыс iстейтiн
радиорелейлiк жолдарды ұйымдастыру үшiн қолданылады. Бұл биiк өткiзгiштiк
қабiлетпен нүкте радиоарналардың ұйымына арналған икемдi мүмкiндiктердi
береді [5].

26 Параметрлері
Аумаққа арналған мәндер
РРЖ пролетінің ұзындығы Ro,км
12
Рельефтің максималды биіктігіне дейінгі
қашықтық R1,км
10
Бөгеуіл кеңдігі r,м
300
РРЖ жиілігі ffw,ГГц; fbw,ГГц
5,6; 5,9
Антеннаның күшейту коэффициенті Gnpд,
дБ; Gnpm, дБ;
40; 40
Жүйе коэффициентіSG,дБ
112,5
Антенна - фидерлі тракттың ПӘК η, дБ
1,5
Пролет профилі MN,м; CD,м; ZY,м
789; 721; 820

2.7 Сурет - Ericsson Mini - Link HC базалық станциямен және өзара байланысу
сұлбасы

2.7 Қызмет ұсынылатын абоненттік станция

LTE 4G USB модемі - LTE технологиясының базасында жұмыс істейтін
абоненттік станция. Интернетке қосылу үшін ең қолайлы және оңай тәсіл. USB
интерфейсі бар, LTE 4G қолдайтын сымсыз модем қамту аймағының кез келген
жеріңде және кез келген уақытта жоғары жылдамдықты интернетке қатынауды
қамтамасыз етеді. Ақпарат жіберудің максималды жылдамдығы 7040 МБитсек
(ULDL) LTE технологиясының базасында жұмыс істейтін абоненттік станция
2.8 - суретте көрсетілген.

2.8 Сурет - USB - модем құрылымдық сұлбасы

27

3 ЕСЕПТЕУ БӨЛІМІ

3.1 LTE технологиясына талдау

LTE технологиясын жобалау үрдісі басқа сымсыз радиоқатынау
технологияларынан өзгеше қасиеттері бар. Басты айырмашылығы бұл -
көпстанциялы OFDM технологиясы базасының қатынауын қолдануы. Осыған
орай, жаңа түсінік пайда болады және жобалаудың алгоритмы өзгереді.
Радиожеліні жоспарлау процесі бірнеше бөліктен тұрады:
- Жоспарланғалы тұрған аймақты халық тығыздығына байланысты
кластерлерге бөлу;
- максималды қамту аймағын қалыптастыру;
- қажет ететін сыйымдылықты қамтамасыздандыру.
LTE радиожелісін жобалау абоненттер тығыздығы орташа (қала маңы) аймақта
жоспарланғандықтан барынша үлкен аумақты қамту үшін базалық станциялар
мүмкіндігінше бір - бірінен алыс қашықтықта орналасуы керек. Осыған
байланысты сәйкес жиілік диапазонын таңдау қажет. Жиілік мейлінше төмен
болса, радиодабылдың таралуы алысырақ қашықтықта болады, бірақ приоритет
үлкен жиілікке беріледі. Яғни бұл жағдайда 791 - 862 МГц жиілік диапазонын
таңдаған тиімді. Дуплекс түрі ретінде жиіліктік - FDD таңдалады [6].

3.2 Махамбет аумағында LTE желісі үшін қамту аумағын есептеу

Радиожамылғыны талдауды максималды рұқсат етілген жоғалтуларды
(МРЕЖ) есептеуден бастаймыз. МРЕЖ таратқыштың эквивалентті изотроптық
сәулелену қуаты (ТЭИСҚ) мен сәйкес жақтағы қабылдағыш кірісіндегі
дабылдың минималды қажетті қуаты арасындағы айырмашылығы ретінде
есептеледі және байланыс арнасындағы барлық жоғалтуларды ескергенде
қабылдағыштағы дабылдың қалыпты демодуляциясы қамтамасыз етіледі.
МРЕЖ есептеу ұстанымы 3.1 суретте көрсетілген.

3.1 Сурет - МРЕЖ есептеу ұстанымы

28

Есептеу барысында келесі параметрлерді қолданамыз:
- жүйелік жолақ: 20 МГц; для FDD = 1010 (DLUL);
- eNB - әр секторда бір TRX, шығыс қуаты TRX = 60 Вт (48 дБ);
- UE - абоненттік терминал - USB - модем, 5 - класс ТЭИСҚ 33 дБ;
- кадрлар ұзақтығының сәйкестігі DLUL: 100%100%.
Максималды рұқсат етілген жоғалтулар келесі формуламен анықталады:

(3.1)

Мұндағы: Pэииқ.тар - таратқыштың эквивалентті изотроптық сәулелену
қуаты;
- таратқыштың антеннаның сезімталдылығы;
- таратқыш антеннасының күшейту коэффициенті, GА.прд= 17,7 дБ,
- таратқыштың фидеріндегі жоғалтулар, LФ.прд: DL = 0,3 дБ;
- ауылдық жерлерде дабылдың ғимаратқа ену қоры, Мпрон = 12 дБ;

- кедергілерге арналған қор.
- көршi ұяшықтардағы

жүктемесiнен тәуелдiлiкте жүйелiк деңгейдiң пiшiндеуiнiң нәтижелерiмен

анықталады;
мәні көршi ұяшықтардағы жүктемесiне 70% сәйкес келедi.

: DL = 6,4 дБ; UL = 2,8 дБ;
Gхо - хэндоверден ұтыс. Хэндоверден ұтыс шамасы - қызмет етілетін
ұяшықта терең тыну пайда болған кезде абоненттік терминал хэндовер жүзеге
асырылуы мүмкін. Хэндоверден ұтысы = 1,7 дБ.
мына формуламен анықталады:

(3.2)

мұндағы:

- таратқыштың шығыс қуаты.LTE - де

1,4 - 20

МГц аралығында тербеле алатын (DL) төмен сызығында сайттың жиілік
жолағының жалпақтығына тәуелді. 5 МГц - ке дейін қуаты 20 Вт (43 дБ)
болатын таратқыш, ал 5 МГц - тен жоғары қуаты 60 Вт (48 дБ) болатын
таратқыш таңдау керек.

= 48 дБ,

DL байланыс сызығы үшін:

= 48 + 17,7 - 0,3 = 65,4 (дБ),

UL байланыс сызығы үшін:

= 33 (дБ).

29

мына формуламен анықталады:

(3.3)

мұндағы:

- қабылдағыштың жылулық шуылының қуаты:

DL = - 174,4 дБ, UL = - 104,4 дБ;
- қабылдағыштың талап етілген дабылшуыл қатынасы.

шамасы Enhanced Pedestrian A5 арнасының үлгісі үшін алынған.
DL = - 0,24 дБ; UL = 0,61 дБ;
:

- қабылдағыш шуылы коэффициенті,
: DL = 7 дБ, UL = 2,5 дБ;

DL байланыс торабы үшін:

Sқаб.сез = - 174,4 + ( - 0,24) + 7 = - 167,64 (дБ),

UL байланыс торабы үшін:

Sқаб.сез = - 104,4 + 0,61 + 2,5 = - 101,29 (дБ).

(3.2) және (3.3) формулалардан алынған нәтижелерден МРЕЖ шамасын
есептейміз:

DL байланыс торабы үшін:

= 65,4 - ( - 167,64) - 12 - 6,4 - 8,7 - 1,7 = 204,24 (дБ),

UL байланыс торабы үшін:

= 33 - ( - 101,29) + 17,7 - 0,4 - 12 - 6,4 - 8,7 + 1,7 = 126,5 (дБ).

DL және UL байланыс тораптары үшін алынған екі МРЕЖ мәндерінен
байланыс қашықтығы мен ұяшық радиусын таңдау үшін кішісін таңдаймыз.
Байланыс ұзақтығы бойынша шектелетін торап жоғарғысы болып табылады.
Байланыс қашықтығын есептеу үшін радиотолқынның таралуының
Okumura - Hata эмпирикалық үлгісін таңдаймыз. Okumura - Hata үлгісі
бойынша трассаның ұзындығы 10 км жетпейтін және ландшафтысы жазық
аймақ үшін келесі формуланы қолданамыз:
LTE 900 (қала маңы):

2

(1,1 lg F 0,7) H МС

R 10
( 44,9 6,55lg H БС )

,

(3.4)

30L 63,35 13,82lg H БС 27,72lg F 2
lg F
28

мұндағы: fc - 900 МГц жиілік;
ht - таратушы антенаның биіктігі (eNB) (30 - 300) км;
hr - қабылдаушы антенаның биіктігі (қозғалмалы құрылғының

антеннасы) ( 1 - 10 )
км;

d - ұяшық радиусы (1 - 15)
км;

A(hr) - жергілікті жердің түріне байланысты қозғалмалы объектің антена
биіктігі үшін түзету коэффициенті.
Есептеулер жүргізу үшін келесі параметрлерді таңдаймыз:
fc = 900 МГц;

ht = 30
hr = 1,5
км;
км.

(3.4) және (3.5) формулаларынан ұяшық радиусын анықтаймыз:

d 100,612 4,09 км

R 4,09 2 2,04 2 км
Үшсекторлы сайттар үшін SeNB қамту ауданын келесі формуламен
есептейміз:



(3.5)



Бұл бөлімше MathCAD математикаға бағытталған бағдарлама көмегімен
шығарылған (ҚОСЫМША А).

3.3 Махамбет қала маңы аумағында eNB - ның жиiлiкті - аймақтық бөлiнуі
және жағдайға байланысты орналастырылуы

Бұл жобаның негізгі мақсаты ұялы байланыс желісін жоспарлап, базалық
станция орналастыру болып табылады. Қызмет ету аумағын территориялық
жиіліктік шектерге бөлу қажет.
Ең алдымен елдімекен аумағына базалық станцияны орнату қажет.
Жобаның мақсаты елдімекен аумағына түгелдей радиоқамту жасау болып
табылады. Махамбет елді мекені ауданы 15,6 км2 болғандықтан 4 eNB базалық

станция жетіп артады.
Базалық станция орналастырылуының бейнесі

ҚОСЫМША Б - да көрсетілген.
Барлық eNB келесі сипаттамаларға ие болады:
- әр таратқыштың қуаты - 60 Вт;
- антенаның биіктігі - 20 м;
- қабылдап - таратқыштардың саны TRX - 3 (әр секторға бір - бірден);

31

- бір сектор үшін жүйелік жолақ - 20 МГц (10 МГц жоғары байланыс
сызығы үшін және 10 МГц төменгі байланыс сызығы үшін);
- төмен торабы MIMO 4x2 технологиясын қолдайды;
- төмен байланыс торабының өткізу қабілеті - 102,9 Мбитс, байланыс
торабы жоғарыға - 54,87 Мбитс.
Жобаланатын желіге 791 - 862 МГц жиілік жолағы белгіленген және
жиілікті спектр ені 71 МГц болады. Әр eNB секторына 20 МГц бөлу керек.
Яғни, белгіленген спектр енін 20 МГц - тен 3 бөлікке бөлу қажет [7].
LTE берілген желісін эксплуатацияға енгізгеннен кейін желіні
оптимальды қылу кезеңі басталады, онда орындалған жоспарлаудың түзетілуі
жүруі мүмкін, яғни: желінің өткізу қабілеттілігінің ұлғаюы, радиомодулдердің
іліну биіктігінің өзгеруі, радиомодулдер сәулелену қуатының төмендеуі немесе
ұлғаюы.

3.4 Желінің өткізу қабілетін есептеу

Желінің өткізу қабілетін немесе сыйымдылығын бағалау үшін белгілі
жағдайларда ұяшықтың орташа спектрльды тиімділігіне сүйене отырып
жүргізеді.
Мобильді байланыс жүйелерінің спектральды тиімділігін мәлімет тарату

жылдамдығының 1
МГц қолданылатын жиіліктер жолағына есептейтін

көрсеткішпен анықталады. Спектральды тиімділік жиіліктік ресурсын қолдану
тиімділігінің көрсеткіші болып келеді және берілген жиілік жолағындағы
ақпарат тарату жылдамдығын сипаттайды.
Спектральды тиімділік нақты географиялық аймақтағы (ұяшық, аумақ)

желідегі барлық абоненттердің тарату жылдамдығының 1
МГц жиіліктер

жолағына желінің максимальды өткізу қабілеттілігінің бір жиіліктік арна
жолағы еніне қатынасы ретінде де есептелуі мүмкін.
LTE желісінің MIMO әртүрлі конфигурациясы үшін 3GPP Release 9
негізінде FDD дуплексті жиілік типіне жиілік жолағы ені 20 МГц болған кезде
орта спектральды тиімділік 3.2 кестесінде көрсетілген.

3.2 К е с т е - LTE желісіне арналған орташа спектральды тиімділігі

FDD жүйесі үшін желінің 1 секторындағы орташа өткізу қабілетін есептеу
арнаның ені мен спектрлі тиімділігі тікелей көбейту арқылы жүргізіледі:

32 Сызық
Сұлба
орташа спектральды тиімділік
UL
1x4
1,829
DL
4x2
3,43

(3.6)

мұндағы: S - орташа спектральды тиімділігі ;
W - арна ені (МГц); W = 10 МГц.

DL байланыс торабы үшін:

RDL = 3,43 · 10 = 34,3 Мбитс.

UL байланыс торабы үшін:

RUL = 1,829 · 10 = 18,29 Мбитс.

ReNB базалық станциясының орташа өткізу қабілеттілігі бір сектордың
өткізу қабілеттілігін базалық станциядағы секторлар санына көбейту жолымен
есептеледі; eNB секторлар санын 3 - ке тең деп аламыз, сонда:

(3.7)

DL байланыс торабы үшін:

ReNB.DL = 34,3·3 = 102,9 Мбитс.

UL байланыс торабы үшін:

ReNB.UL = 18,29·3 = 54,87 Мбитс.

3.5 Потенциалдық абоненттердiң санын есептеу

Келесі кезеңде жоспарланатын LTE желісіндегі ұяшықтар санын
анықтаймыз.
Желідегі ұяшықтар санын есептеу үшін LTE жобаланатын желісін
үйірткілеуге бөлінетін арналардың жалпы санын анықтау қажет. Арналардың
жалпы санын Nк келесі формуламен есептейміз:

[

] ,

(3.8)

мұндағы: Δf∑ - 71 МГц - ке тең және желі жұмысына бөлінген жиілік
жолағы: Δfа - бір радиоарнаның жиілік жолағы;
LTE желісінде радиоарна астында ресурсты блок РБ деген түсінік

анықталады, оның 180
МГц, Δfа = 180

33
МГц ені бар.

Ары қарай бір ұяшықтың бір секторында абоненттерге қызмет көрсетуге
қажет Nк.сек арналар санын анықтаймыз:

[

]

(3.9)

мұндағы: Nк - жалпы арналар саны;
Nкл - кластердің өлшемі, eNB секторлар санына ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
LTE Advanced технологиясының мүмкіншіліктері мен ерекшеліктерін зерттеу
LTE Advanced жүйесінің бюджетін есептеу
Қатынау желілері
Конвергентті базалық станция
LTE транспорттық желісінің коммутациялық құрылғысы
LTE желісінде MIMO технологиясының жалпы принциптерін қарастыру
LTE желісі ұсынатын қызметтер
LTE - мобильдік байланыстың болашақ технологиясы
LTE желісінің жеңілдетілген архитектурасы
Тез арада арнадан арнаға ауысуы
Пәндер
