Құрылысиндустрия зауытын электрмен жабдықтау жүйесін жобалау

Жұмыс түрі: Дипломдық жұмыс
Тегін: Антиплагиат
Көлемі: 80 бет
Таңдаулыға:

8

9

10

11

Аннотация

Дипломная работа посвящена разработке системы электроснабжения

завода стройиндустрии. Произведен расчет нагрузок по всему заводу в целом,

выбор наиболее рациональной схемы электроснабжения (сравнение двух

вариантов), рассчитаны токи короткого замыкания на шинах 115кВ и 35кВ, по

результатам которых осуществлен выбор электрооборудования. В

специальной части произведен расчет релейной защиты трансформатора

главной понизительной подстанции ГПП.

В дипломнойработе были расмотрены безопасность жизнидеятельности

и экономическая часть.

Аңдатпа

Дипломдық жұмыс құрылысиндустрия зауытын электрмен жабдықтау

жүйесін жобалауға арналған. Жұмыста бүкіл зауыт бойынша жүктемені

есептеу жүргізілген, электрмен жабдықтаудың ең тиімді сұлбасы таңдалған

(екі нұсқаны салыстыру арқылы), 115кВ және 35кВ шиналарындағы қысқа

тұйықталу тоқтары есептелініп, олардың нәтижелері бойынша электр

жабдықтары таңдалды. Арнайы бөлімде бас төмендеткіш қосалқы станция

(БТҚС) трансформаторының релелік қорғанысы қарастырылды.

Дипломдық жұмыста өміртіршілік қауіпсіздігі мен экономикалық бөлім

қарастырылды.

Annotation

Thesis is devoted to the development of of power supply system Building

Industry factory . The calculation of loads throughout the plant, chosen as the most

rational scheme of power supply (to compare two versions), calculated short-circuit

currents at the buses of 115kV and 35kV, which resulted in realized selection of

electrical equipment. In the special part deals choice of a rational voltage inside the

plant.

As a capstone work sections were examined for life safety and economic part.

12

Мазмұны

Кіріспе

1

1. 1

1. 2

2

2. 1

2. 2

2. 3

2. 4

3

3. 1

3. 2

3. 3

3. 4

3. 5

4

Құрылыс индустрия зауытын электрмен жабдықтау

Зауыттағы технологиялық процесс

Жобаға берілген мәліметтер

Зауыт бойынша электр жүктемелерін есептеу

Жарықтану жүктемесін есептеу

Зауыт бойынша 0, 4 кВэлектр жүктемелерін есептеу

Трансформаторлар санын анықтау барысында 0, 4 кВ

шинасындағы реактивті қуатты компенсациялау

Зауыт бойынша электр жүктемесінің нақтыланған есептелуі

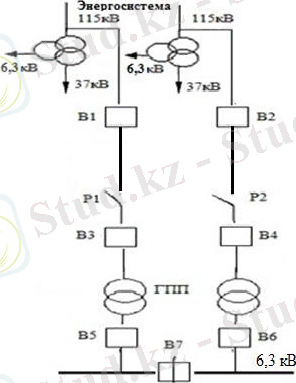

Сыртқы электрмен жабдықтау сұлбаларын таңдау

I нұсқа 115 кВ желі үшін

Қысқа тұйықталу токтарын анықтау

Кернеуі 115 кВ кездегі коммутациялық аппараттарды таңдау

II нұсқа35 кв желі үшін

Кернеуі 35 кВ кездегі коммутациялық аппараттарды таңдау

U>1кВ үшін жабдықтың таңдауы және қысқа тұйықталу тоғын

есептеу

4. 1 СҚ -дан тұтынуын ескерете отырып Iкз (U=10 кВ) қысқа

тұйықталу тоқтарды есептеу

4. 2 Ажыратқыштарды таңдау

4. 3 Кабельдерді таңдау

4. 4 Тоқ трансформаторларын таңдау

4. 5 Кернеу трансформаторын таңдау

4. 6 БТҚС шинасын таңдау

4. 7 Изолятор таңдау

4. 8 Картограмманы есептеу

5

6

6. 1

Ағаш өңдеу шеберханасы шығырының электрлі жарық беретін

қондырғысының есебі

Экономикалық бөлім

Электр энергиясымен жабдықтаудың сыртқы сұлбасының

тиімділігінің техника-экономикалық дәлелдемесі

6. 2 Инвестициялық жоспар

6. 3

7

Финансты-экономикалық тиімділіктің инвестициялық

көрсеткіштері

Өмір тіршілік қауіпсіздігі

7. 1 Зауыт цехтарындағы қауіпті және зиянды факторларға талдау

13

жасау

7. 2

Зауыттағы өртке қарсы шаралар. Спринклерлік қондырғыға есеп

жүргізу

7. 2 Электр қауіпсіздігі бойынша нөлдеуге есеп жүргізу

Қорытынды

Пайдаланылған әдебиеттер тізімі

Қосымша А

Қосымша Б

14

Кіріспе

Хaлық шaруaшылығының жәнe өндіріcтің дaмуы элeктр энeргияcының

oдaн әрі жeтілдіруды тaлaп eткізудe: өндіріcтік кәcіпoрындaрды

экoнoмикaлық ceнімді элeктрмeн қaмтaмacыз eту жүйeлeрін, элeктржeтeктeрін

жәнe тeхнoлoгиялық прoцeccтeрді aвтoмaтты бacқaруды құру. Бүгінгі күндeгі

энeргeтикa caлacының мaмaндaры өндіріc көлeмінің үздікcіз ұлғaюы, жaңa

энeргeтикaлық oбъeкттeрдің құрылыc уaқытын aзaйту жәнe ecкілeрін қaйтa

қaлпынa кeлтіру, бacтaпқы қaржы caлымын aзaйту, eңбeк өнімділігін aрттыру,

элeктр энeргияcын өндірудің құрылымын жaқcaрту мәceлeлeрін шeшудe.

Элeктр энeргияcының нeгізгі пaйдaлaнушылaры өндіріc oрындaры,

трaнcпoрт, aуыл шaруaшылығы, қaлaлық кoммунaлды құрaлымдaр бoлып

тaбылaды. Aл, бұның көп бөлігі ocы өндіріc oрындaрынa тиecілі.

Диплoмдық жұмыcтың нeгізгі мaқcaты құрылыcиндуcтрия зaуытын

элeктрмeн қaмтaмacыз eтуді жoғaры ceнімділікпeн жәнe экoнoмикaлық

тиімділікпeн жoбaлaу. Элeктрмeн қaмтaмacыз eту үш кeзeңнeн тұрaды:

тeхникaлы-экoнoмикaлық нeгіздeмe, тeхникaлық жoбa жәнe cызбaлaр.

Oрнaтылғaн элeктрқoндығылaр экcплуaтaциялық қaуіпcіздікті, ceнімділікті

жәнe үнeмділікті қaмтaмacыз eтулeрі кeрeк. Жoбaлaу бaрыcындa бұл

көрceткіштeр тeхникaлық-экoнoмикaлық eceптeу көмeгімeн aлынaды.

Тeхникo-экoнoмикaлық

eceптeулeр нeгізіндe

өндіріcoрнын элeктрмeн

жaбдықтaудың cыртқы cұлбacын тaңдaу. Oл үшін өндіріcoрнының eceптік

жүктeмecін aнықтaу жәнecыртқы жaбдықтaу cұлбacындaғы кoммутaциялық

aппaрaтурaны тaңдaу қaжeт.

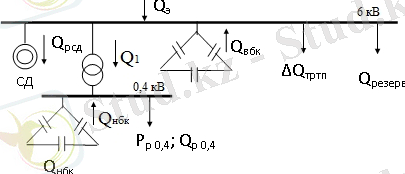

Бacты төмeндeткіш қocaлқы cтaнциядa жәнe трaнcфoрмaтoрлық қocaлқы

cтaнциядa кoндeнcaтoрлaр бaтaрeяcын қoю aрқылы рeaктивті қуaтқa

кoмпeнcaция жacaу. Зaуыт ішіндe БТҚC-дaн ТҚC-ғa дeйін, cинхрoнды

қoзғaлтқышқa дeйін жәнe дoғaлы бoлaт бaлқытқыш пeшкe дeйінгі жoғaры

кeрнeулі кaбeльдeрді тaңдaу жәнe кaбeльді журнaлды тoлтыру, зaуыттың

бacты жocпaрын, бір cызықты элeктрлік cхeмacын, aрнaйы бөлімнeн cұлбa

cызу кeрeк.

15

1 Құрылыс индустрия зауытын электрмен жабдықтау

1. 1 Өндірістің технологиялық процессі

Құрылыс зауыттары негізінен цехтардан, шеберханалардан және басқа

да өндірістік құрылымдардан ұрады. Цехтардың, шеберханалардың және

өндірістік құрылымдардың құрамы өздері өндіретін бұйымдардың көлемімен,

технологиялық процесстың сипатымен және басқа да өндіріс факторларымен

анықталады. Сонымен қоса белгілі бір мөлшерде өндіріс дәрежесін

мамандандыру және басқа зауыттармен немесе өндіріс орындарымен бірге

жұмыс істеу қабілеті жатады.

Зауыт цехтары негізгі және қосымша болып бөлінеді. Негізгі цехтар

өндірістік өнімдерді өндірумен айналысады. Өнімді ұйымдастырудағы

технологиялық принципте негізгі цехтар бұйымды дайындайтын, өңдейтін

және шығаратын болып бөлінеді.

Минералды өнім цехында оқшаулағыш материалдар, минералды

мақтадан жасалған панельдер, жұқа талшықтар және басқа да бейметалл

минералды бұйымдар өндіріледі.

Бөлшектеу-сараптау қондырғысы- бұл тау жынысынан алынған массаны

өңдеп, оны өндіріске қолдануға шығаратын қондырғы болып табылады. Бұл

қонырғы өзінің ішіне үлкен немесе орта бөлу бөлшектегіштерін, тас елегіш

қондырғыны, конвейерлерді және тағы басқа жерүсті немесе жерасты

орындалатын ағымдық және кешенді жұмыстарды қамтиды.

Ағаш өңдеу шеберханасында келген ағаш өнімдерін өңдеумен

айналысады. Ағаш өңдеу жұмыстарына: едендерді, төбелерді орнату, қорама

қалыптарды, шатыр тіреуіштерін дайындау және өңдеу жатады. Сонымен

қатар, ағаш өңдеу жұмыстарына терезенің, есіктің ағаш бекітпелерін

дайындау және өңдеу, жиһаз дайындау жатады.

Металлқұрылыс цехының негізгі жұмысына металл бұйымдарын

жобалау, дайындау және құрастыру жатады.

Сөндіру қондырғысы- сумен араласқан қоймалжың әктас жасау ұшін

қолданылатын ұнтақты әктас өндіретін қондырғы.

Құрылыстермооқшаулау

шеберханасында төменгі және жоғары

температурада жұмыс жасайтын құбырлардың, қондырғылардың

оқшауламаларын құрастыру-құрылыс, жөндеу және қалпына келтіру

жұмыстары жүргізілелі.

Электрремонттық цехта трансформаторларды, электр машиналарын

және коммутациялық аппараттарды жөндейтін белгіленген нақты жұмыстар

жүргізіледі.

Арматуралық цехта арматура өнімдерін дайындаумен айналысады.

Дайындау процессі келесі кезеңдерден тұрады: жүкті түсіру, арматура

болатын қоймада қаттау және сақтау; оны арматура цехына жеткізу;

арматураны өңдеу және қалыптау орындарына жеткізу.

16

Іріпанелді құрылыс цехы- тұрғын үй құрылысында, фундамент

блоктарында, әртүрлі қондырғылар мен құрылымдарды қолданылатын

темірбетонды дайындайтын өндіріс орны болып табылады.

Ұяшықты бетон цехында майда қабырғалық блоктар, қабырғалық

ұяшықты бетонның жылуландырғышы, ұяшықты бетоннан жасалған

жылуоқшаулағыштар дайындалады.

Гипсшлакты қаптама цехында гипсшлактан жасалынған қаптамалар

өндіріледі. Қаптамалар ағаштан, металлдан және темірбетоннан дайындалады.

Шифер цехы-

шифер беттерін және басқа жабын өнімдерін

дайындаумен айналысатын өндіріс орны.

Электрремонттық жұмыстар зауыттың өзкүшімен қатар

мамандандырылған ұйымдармен жүргізіледі. Қуаты 1000кВА жоғары күштік

трансформаторлар және 1000 кВт жоғары

мамандандырылған ұйымдар жөндеу жұмыстарын жүргізеді. Үлкен

зауыттарда электрмашиналарын,

қосылысреттегіш

аппараттар,

трансформаторларды және басқа да үлкен қондырғыларды жөндеп қалпына

келтіретін электрремонт цехтары салынады және бүкіл жұмыстар осы жерде

жүргізіледі.

Үлкен шеберханаларда электрқұрылғыларын жөндеудің технологиялық

процессі электрқондырғылардың бүлінген түйіндерін арнайы

мамандандырылға бөлімдерге (шашып-жинау, шаю, кептіру, орамдарды

қалпына келтіру) алынып келгенліктен ағымды-түйіндік әдісі бойынша

жүргізіледі.

Жөндеудің барлық түрлері ұжымның арнайы мамандандырылған

шеберхана бөлімдерін және бригаданы талап ететін электрремонт цехында

белгіленген технологиялық реттілікпен орындалады. Бұл цехтарда, негізінен,

қойма, жинақтау, дефектация және шаю, майлау орындары табылады.

Механизациялау базасы- бұл барлық құрылыс саласындағы өндірістегі

керекті жұмыс орны. Мұнда құрылыс орындарын, жөндеп, қалпына келтіру

орындарын, құрылыс және автотранспорт машиналарын, қойма

шаруашылығын, құрылыстағы өндірістік-басқармалық маңызы бар объекттеге

қызмет көрсетеді.

Механизация базасына келіп түсетін құрылғылар немесе көліктер базада

Техникалық байқаудан немесе жөндеуден өтіп эстакададағы тазалау орнына

жеткізіледі және өндіріс орынының техникалық байқау күту алаңына

қойылады. Техникалық байқаудан немесе жөндеуден кейін арнайы тұрақтарда

сақталынады.

17

1. 2 Жобаның бастапқы берілгендері

Зауыт қуаты 40 МВА кернеулері 115/37/10, 5 кВ екі үш орамды

трансформаторлары бар энергожүйе подстанциясынан қорек алады.

Трансформаторлар жеке-жеке жұмыс жасайдыЖүйе қуаты 700 МВА;

жүйенің115 кВ жағындағы жүйеге қатысты реактивті кедергісі - 0, 4.

Энергожүйеден зауытқа дейінгі қашықтық 5, 5 км. Зауыт екі ауысыммен

жұмыс істейді. Зауыт цехтары бойынша электр жүктемесінің деректері 1. 1-

кестеде көрсетілген және де зауыттың бас жоспарының сұлбасы берілген.

1 кесте- Зауыттың электр жүктемелері

18

2 Зауыт бойынша электр жүктемелерін есептеу

2. 1 Жарықтандыру жүктемесін есептеу

Өндірістің жүктемесін анықтағанда, жарықтану жүктемесінің есептелуін

сұраныс коэффициенті және өндіріс ауданының шаршы метрге жарықтану

жүктемесінің меншікті тығыздығының жеңілдетілген әдісімен шығарамыз.

Бұл әдіс бойынша есептелетін жарықтандыру жүктемесі ең жүктелген

ауысымдағы жарықтандырудың орташа қуатына тең деп қабылданады және

келесі формулалар бойынша есептеледі:

PPO = K CO ⋅ PУО , кВт,

QPO = tg ϕ0 ⋅ PPO , квар,

(2. 1)

(2. 2)

мұнда, Кco - жарықтандыру жүктемесінің активті қуаты бойынша

сұраныс коэффициенті. Сұраныс коэффициенті ( Кco ) цехтың түріне

байланысты анықтамалардан алынады.

tg ϕ о - жарық қондырғысының белгілі cosφ мәнімен анықталатын

реактивті қуат коэффициенті (ДРЛ және люмминисценті лампа үшін cosφ мәні

0, 9-ға тең, сәйкесінше tgφ=0, 5. ) ;

P

- цех бойынша жарықтандыру қабылдағыштардың орнықты қуаты.

PУO = ρ 0 ⋅ F , кВт,

(2. 3)

мұнда, F - зауыттың жалпы планы бойынша анықталатын өндіріс

ғимаратының аймағы:

Fцех . терр . = F 1 + F 2 + F 3 + . . . + Fn ,

(2. 4)

Fз . терр . = А ⋅ В , м2

Fтерр. жарык = Fз. терр. , м2

(2. 5)

(2. 6)

мұнда, ρ о -1м2 келетін меншікті есептік қуат, кВт. Бұл шама ғимараттың

түріне тәуелді.

Барлық есептік берілулер мен мәндер 2. 1 -“Жарықтандыру жүктемесін

есептеу” кестесіне енгізіледі.

19

2. 1 кесте - Жарықтық жүктемені еептеу

20

2. 2 Зауыт бойынша электрлік жүктемелерді есептеу

Зауыт цехтары бойынша кернеуі 1кВ-қа дейінгі электр жүктемелерді

есептеу «РТМ 36. 18. 32-92» бойынша жүргізіледі. Цехтар бойынша күштік

және жарықтану жүктемелерді есептеудің нәтижелері 2. 2кестеге “Кернеуі 0, 4

кВ зауыт цехтары бойынша күштік жүктемелерді есептеу” енгізілген.

Электр қабылдағыштар топтары үшін ең жүктелген ауысымдағы орташа

активті және реактивті жүктеме есептеледі:

Рсм=Ки∙ΣРн ,

Qсм=Pсм∙tgφ ,

мұндағы, Ки - қолданыс коэффициенті;

tgφ - қолданыс коэффициенті.

Электр қабылдағыштардың эффективті саны:

(2. 7)

(2. 8)

nэ =

2 ⋅ ∑ Pн

Pн . макс .

(2. 9)

Электр қабылдағыштардың есептік активті және реактивті қуаттары:

Pp=Kр∙Pсм ,

(2. 10)

мұндағы, Кр -есептік коэффициент.

2. 3 Цех трансформаторлар санын таңдау және 0, 4 кВ және 10 кВ

кернеудегі реактивті қуатты компенсациялау

Цех трансформаторларының саны мен қуатын таңдау келесі

факторларды ескеріп, технико-экономикалық есептеулер жолмен

шығарылады: тұтынушыларды электрмен қамдау сенімділігінің

категориялары; 1кВ-қа дейінгі реактивті жүктемені компенсациялау; қалыпты

(нормалы) және авариялы режимдерде трансформатордың аса жүктемелу

қабілеті; жүктеме графигі бойынша трансформаторлардың тиімді жұмыс

режимдері.

Ең көп есептік активті жүктемені қамдау үшін қажетті қуаттары бірдей

цех трансформаторлардың минималды саны:

N Tmin =

Pp0, 4

K 3 × SHT

+ ∆N,

(2. 11)

мұнда, Рp0, 4- суммалық есептік активті жүктеме, кВт

14

2. 2 кесте -U = 0, 4 кВ Зауыт цехтары бойынша күштік және жарықтық жүктемелерді есептеу

15

2. 2 - кестенің жалғасы

16

2. 2 - кестенің жалғасы

17

2. 2 - кестенің соңы

18

Кз - трансформатордың жүктеме коэффициенті, К зтр =0, 7;

ΔN - ең жақын бүтін санға дейінгі қосымша;

S нтр - трансформатордың келісілген номиналды қуаты.

Трансформатордың келісілген номиналды қуатын жүктеменің меншікті

тығыздығы арқылы табамыз.

S уд =

S p0, 4

F цех о в (2. 12)

S уд =

9836, 34

53608

≈ 0, 18кВА / м

Sуд <0, 2 болғандықтан трансформатор қуатын Sнтр= 1000 кВА тең

қабылдаймыз. Майлы трансформатор ТМН-1000-10/0, 4 кВ таңдаймыз. [2,

215б]

N т min=

7116, 72

0, 75 ⋅1000

+ 0, 52 = 10 дана

Трансформаторлардың таңдалған саны бойынша кернеуі 1 кВ-қа

дейінгі желіге трансформаторлар арқылы берілетін ең көп реактивті қуатты

анықтаймыз.

Q 1= (1, 1⋅ N

тэ

з р 0, 4

(2. 13)

Q = (1, 1⋅10 ⋅1000 ⋅ 0, 75) 2 - 7116, 722=4173, 1 квар

1

Реактивті қуаттың таралуы 2. 1 суретте көрсетілген.

Qэ

6 кВ

Q1

N=11

0, 4кВ

Qнбк

Рp0, 4; Qp0, 4

2. 1 сурет - Реактивті қуаттың таралу сұлбасы

0, 4 кВ шиналарында реактивті қуаттар балансы шартынан Qнбк1

шамасын анықтаймыз:

19

Qнбк 1 + Q 1 = Q p 0, 4

(2. 14)

Q нбк1 = 6790, 45 − 4173, 1 = 2617, 35кваp

Әр трансформаторға келетін бір конденсатордың батареясының қуатын

анықтаймыз:

Q нбк. ТП =

Q нбк

N т. э

(2. 15)

Q НБКТП =

2617, 35

10

≈ 261квар

Есептеулер нәтижесі бойынша УКЛН-0, 38-300-150У3конденсаторлық

батареясын таңдаймыз. [2, 400б] . Есептеулер нәтижесі бойынша 2. 3 кесте -

“ТП бойынша цехтер жүктемелерін тарату” құрылады.

2. 3 кесте - Төменвольтті жүктемелерді ТҚС бойынша орналастыру

20

2. 3. 2 Реактивті қуатты цехтық қосалқы станциялар бойынша

нақтыланған пропорционал таратылуы

Конденсаторлық батареяның есептік мәні

Q р. нбк =

Qнб к ⋅ Q p . ТП 1 ÷ ТП 3

Q p. 0, 4

(2. 16)

мұндағы, Qнбк - төмен кернеулі конденсатор батареялардың қуаты, кВар ;

Q pТТ 1 ÷ ТП 3 - әр магистраль бойынша реактивті қуаттың мәні, кВар ;

Qp. 0, 4 - зауыт бойынша жиынтық реактивті қуат, кВар .

Компенсацияланбаған реактивті қуаттың мәні:

Qкомп = Qp. ТП1 − ТП 3 − Qф. ТП1 − ТП 3

(2. 17)

ТП1ТП3 бойынша:

ТП1 ÷ ТП3бойынша:

Q р нбкТП 1 − 3=

2617, 35 ⋅ 3159, 65

6790, 45

= 1217, 87 квар

Нақты реактивті қуат:

Qф. ТП1 − ТП 3 = 5 × 300 = 1500квар,

Q = 3159, 65 − 1500 = 1796, 02 ◊ .

ТП4 ÷ ТП6 бойынша:

Q р нбкТП4 − 6 =

2617, 35 ⋅ 3558, 15

6790, 45

= 1371, 47квар

Нақты реактивті қуат:

Qф. ТП 4 − ТП 6 = 5 × 300 = 1500квар,

Трансформаторлық қосалқы станция бойынша реактивті қуаттың

таралуы 2. 4 кестеде келтірілген.

2. 4 кесте- Qнбк-лардың ТҚС-лар бойынша нақтыланған таратылуы

21

2. 3. 3 Трансформаторлардағы қуат шығындарын анықтау

Есептеу нәтижелері

бойынша 1000 кВА қуатты ТМН-1000/

трансформаторын таңдадық. Трансформаторлардың паспорттық мәліметтері

2. 5 кестеде келтірілген.

2. 5кесте- Трансформатордың паспорттық берілулері

Трансформатордағы актив қуаттың шығыны келесі өрнекпен анықталады:

∆ Рт = (∆ Pхх + ∆ Pкз ⋅ К з 2 ) ⋅ N (2. 18)

Трансформатордағы

реактив

қуаттың

шығыны

келесі

өрнекпен

есептеледі:

I %

100

U %

100

⋅ Sн т ⋅ К з 2 ) ⋅ N (2. 19)

I магистраль үшін: жүктелу коффициенті Кз=0, 8, трансформаторлардың

саны N=5.

ΔРт = ( 1 , 9 +10 , 8 ⋅ 0 , 762 ) ⋅ 5 = 44 , 32, кВт

ΔQт = (

1 , 2

100

⋅1000 +

5 , 5

100

⋅1000 ⋅ 0 , 762 ) ⋅ 5 = 237 , 32, квар

II магистраль үшін:

трансформаторлардың саны N=5;

жүктелу

коффициенті

Кз=0, 81,

ΔРт = ( 1, 9 +10 , 8 ⋅ 0 , 762 ) ⋅ 5 = 44, 58 кВт

ΔQт = (

1 , 2

100

⋅1000 +

5 , 5

100

⋅1000 ⋅ 0 , 762 ) ⋅ 5 = 238, 64 квар

Трансформатордың жиынтық шығыны:

Σ Δ Р = 44, 32+44, 58=88, 9 кВт;

Σ Δ Q = 237, 32+238, 64=475, 96 квар

22

2. 3. 4 Жоғары вольтты есептік жүктемелерді анықтау

9 цех бойынша 10 кВ СТД-800-2РУХЛ4 типті синхронды

қозғалтқыштардың паспорттық мәліметтері: Рн СД=800кВт; cos ϕ=0, 89; NСД=4;

к з=0, 85, tgφ= 0, 62, ω=500 об/мин. [2, 133б]

Синхронды қозғалтқыш үшін есептік активті және реактивті қуаттарды

анықтаймыз:

Ρ р . сд = Ρ н . сд ⋅ N сд ⋅ К з

Ρ . 〉 = 800 ⋅ 4 ⋅ 0, 85 = 2720 ℜ∫ ;

Qр . сд = Р р . сд ⋅ tg ϕ

(2. 20)

(2. 21)

Q р. сд = 2720 ⋅ 0, 62 = 1686, 46квар.

2. 3. 5 БТҚС-ң 10 кВ шинасындағы реактивті қуаттың компенсациялық

есебі

10кВ-тық шинадағы реактивті қуаттың таралу сұлбасы 2. 2 суретінде

көрсетілген.

Резервті қуат:

Q рез = 0, 15 ⋅ Σ Q расч = 0, 12 ⋅ (Q р0, 4 + ∆ QтТП Σ + Q рСД ),

Q рез = 0, 15·(366, 51 + 475, 96 + 1686, 4) = 895, 23 квар.

Энергетикалық жүйеден келетін қуат:

Qэ = 0, 25 ⋅ Σ Р расч = 0, 24 ⋅ (Р р0, 4 + ∆ РтТП Σ + Р рСД Σ ),

Qэ = 0, 25 ⋅ (, 49 + 88, 9 + 2720) = 2368, 85квар.

23

(2. 22)

(2. 23)

2. 2 сурет - 10 кВ шинадағы реактивті қуаттың таралу сұлбасы

ВБК-ның қуаты реактивті қуат балансы өрнегінен анықталады:

QВБК = Q р 0, 4 + ∆ QтТП Σ + Q рез + Q рСД − Qэ − Qнбк

(2. 24)

Q ВБК = 3667, 51 + 475, 96 + 895, 23 - 2481, 4 + 1686, 4 = 4382, 04 квар;

Әрбір шинаға кететін реактивті қуат мәні: 4382, 04/2=2191, 02квар;

Нәтиже бойынша шинаға УКHЛ(П) -56-10, 5-2250-900 УЗ[2, 400б]

конденсаторлық батареясынан таңдаймыз.

Зауыт бойынша электр жүктемелерінің нақтыланған есептелуі 2. 6 кесте

түрінде келтірілген.

Завод бойынша жүктеме

Sр = ( Pp ) 2 +( Q p ) 2 (2. 25)

р

p o

P = 9475, 38 ⋅ 1 = 9475, 38кВт

p

p o

Q = 1329, 86 ⋅ 1 = 1329, 86 ℜ◊

p

Мұндағы: Ко=1 БТҚС әр шинасына жүктемелердің бір уақытта қосылу

коэффценті Ко=f(Ки, nприс) ; Ки= 0, 56, nприс=5

24

2. 6 - кесте - Зауыт бойынша жүктемелердің нақтыланған есептелуі

25

2. 6- кесте соңы

26

3 Сыртқы электрмен жабдықтаудың нұсқаларын салыстыру

Өнеркәсіптік электржабдықтаудың оптимизациялау есептерін шешу

кезінде бірнеше топтарды салыстыру қажеттілігі туындады. Бұл есептеулердің

мақсаты - экономикалық жағынан тиімді сұлбаның

анықтау, электр

жүйесінің элементтерін және оның параметрлерін анықтау.

Электрмен жабдықтауды технико-экономикалық салыстырудаекі

нұсқасын қарастырамыз:

1. I нұсқа- Энергетикалық жүйе трансформаторының жоғарғы жағынан

115 кВ;

2. II нұсқа- Энергожүйе трансформаторының орта жағынан 35 кВ.

3. 1 I нұсқа - Энергетикалық жүйе трансформаторының жоғарғы

жағынан 115 кВ

Зауыт энергетикалық жүйе трансформаторының жоғарғы жағынан

қоректенетін кездегі электрмен жабдықтау сұлбасы 3. 1 суретте көрсетілген.

3. 1 сурет - Электрмен жабдықтаудың бірінші сұлбасы

3. 1. 1 ГПП трансформаторын таңдаймыз

S

рГПП

( Р р . зав ⋅ К о ) 2 + Q э 2

(3. 1)

S

р лэп

= (9475, 38⋅1) 2 + 2481, 4 2 = 9794, 9кВА

Нәтиже бойынша қуаттылығы 6, 3 МВА-дан екі трансформатор

таңдаймыз. Таңдалған трансформатор параметрлері 3. 1 кестеде көрсетілген.

Жүктелу коэффициенті:

К З =

S рГПП

2 ⋅ SномТранс .

(3. 2)

Kз =

9749, 9

2⋅6300

= 0, 77

3. 1 кесте - Таңдалған трансформатордың паспорттық берілгендері

ГПП трансформаторының құны - 30 млн. тг. . [26]

ГПП трансформаторларының активті қуат шығыны:

∆ PтГПП = 2 ⋅ (∆ Pxx + ∆ Pкз ⋅ К 2

)

(3. 3)

ΔP m℘℘∉ = 2 ⋅ (10 + 44 ⋅ 0, 772 ) = 72, 17ℜ∫

ГПП трансформаторларының реактивті қуат шығыны:

 I   U 

 100   100 

(3. 4)

ΔQ

= 2 ⋅(

1

100

⋅ 6300 + 10, 5 ⋅ 6300 ⋅ 0, 772 ) = 910, 4 квар

100

Екі ауысым үшін Твкл=4000сағ, Тмакс=3000сағ. [2, 80б]

Максималды шығын қолдану уақыты:





2

 ⋅ 8760

1 

(3. 5)

τ = (0, 124 +

3000 2

ГПП электр энергия шығындары:

∆ WтрГПП = 2 ⋅ (∆ Pxx ⋅ Tвкл + ∆ Pкз ⋅τ ⋅ K 2

)

(3. 6)

Δ W=2·(10·4000+44·1574, 84·0, 77

3. 1. 2. 110 кВ электр беріліс желісінің қимасын таңдау

а) Токтың экономикалық тығыздығы бойынша қимасын таңдау

ЭБЖ бойымен өтетін толық қуат:

S

лэп

( Рр ⋅ Ко + ΔРтг пп ) 2 + Qэ 2 ;

(3. 7)

S

лэп



9475, 38  1  72, 172  2481, 4 2

 10663 , 55кВА

Бір желіден өтетін есептік ток:

I рлэп =

S

2 ⋅ 3 ⋅U н

(3. 8)

Ip =

Апаттық режимдегі ток:

10663, 55

2 ⋅ 3 ⋅ 110

= 28, 01А

I ав = 2 ⋅ I рлэп = 51, 96 A ;

I а =2·28, 01=56, 02 А

Токтың экономикалық тығыздығы бойынша, өткізгіштің қимасы:

(3. 9)

F =

Iрлэп

j эк

(3. 10)

F =

28, 01

1 , 1

= 25, 47  2

мұндағы, j=1, 1 А/мм2 Тм=3000сағ кезіндегі оқшауланбаған алюминді

сым үшін тоқтың экономикалық тығыздығы. [3, 548б]

Есептік өткізгіш қимасын ескеріп 110 кВауа желісінің (темір бетонды,

екі тізбекті, екі тізбегіне де бірдей уақытта ілінген) минималды қимасы АС -

70. Есептік өткізгіш қимасын ескеріп АС -70өткізгішін таңдаймыз. Рұқсат

етілген тоқ Iдоп=265А. Меншікті актив және реактив кедергілері r0=0, 428

Ом/км, х0=0, 444 Ом/км; Желінің меншікті құны - 4 857 500 тг/км. [5, 57б]

б) желіні қызу шарты бойынша ұзақ уақыттық есептік токпен тексеру:

Екі тізбекті ауа желісі үшін: Iдоп=265А>Iр=28, 01 А;

в) авариялық режим кезінде Iдоп ав=1, 3∙Iдоп=1, 3x265=344, 5A>Iав=56, 02A;

ЭБЖ-гі электр энергиясының шығыны:

ΔWлэп = 2 ⋅ (3 ⋅ Ip2 ⋅ R ⋅ 10 − 3 ⋅ τ) (3. 11)

ΔW  23  28, 012  2, 34 10 3 1574, 84  17324, 86ℜ∫  〉◊

мұндағы, R=r0∙L=0, 428∙5, 5=2, 34 Ом;

3. 1. 3 U=110 кВ-қа ажыратқыштарды, айырғыштарды және қысқа

тұйықтағыштарды таңдау

Аппараттарды таңдау алдында алмастыру сұлбасын құрамыз және қт

токтарын есептейміз (о. е. ) . Алмастыру сұлбасы 3. 2 суретте келтірілген.

3. 2 сурет - Алмастыру сұлбасы

Белгілі мәндер: Sб=1000 МВА; Uб=115 кВ, XCист=0, 4о. e

.
