АҢДАТПА
Бұл дипломдық жобада, Жаңақорған ауданының телекоммуникация
бөлімінің желілерін жаңарту қарастырылған. Жаңарту нәтижесінде дәл қазіргі
кезде жұмыс істеп тұрған аналогтық стансаны қазіргі заманға сәйкес сандық
стансамен ауыстырылады.
Бұл жобада таңдалып алынған станса аралық байланыс желісі оптикалық
кабельдің параметрлерін есептеуден басқа жүктеменің кіріс және шығыс
есептеулері есептелген.
Жобада еңбекті қорғау және адам өміртіршілігінің қауіпсіздігі және
қоршаған ортаны қорғау мәселелері қаралады. Экономикалық бөлімде бизнес
жоспар құрылған. Арнайы есептеулер көмегімен экономикалық тиімділігі
есептелген.
АННОТАЦИЯ
В данном
дипломном
проекте
рассмотрена
модернизация
телекоммуникационной сети Жанакурганского района. При модернизации
существующих сетей работающие аналоговые станции были заменены на более
новейшие цифровые станции.
В проекте произведен расчет параметров оптического кабеля
соединяющих линий выбранных станции, так же входящие и исходящие
нагрузки.
В проекте рассматривались безопасность жизнедеятельности и охрана
труда. Так же экономической части был составлен бизнес план. Был рассчитан
экономическая эффективность данного проекта.
ABSTRACT
In this thesis project considered modernization of the telecommunications
network in Zhanakurgan district. When upgrading existing networks working analog
stations were replaced with the latest digital station.
The project calculated the parameters of the optical cable lines connecting the
selected station, as well inbound and outbound load .
The project considers the safety of life and safety . Just economic part was a
business plan . Was calculated cost-effectiveness of the project.
9
МАЗМҰНЫ
Кіріспе
1 Жаңақорған ТАТ қазіргі телекоммуникация желісіне шолу
1.1 АТЖ жағдайын талдау және Жаңқорған ТАТ стансалық
құрылысытарына сипаттама
1.2 Жобаның мақсаты мен міндеттері
1.3 Міндет қою
1.4 Байланыс құралдары дамуына шолу
1.5 Сандық тығыздалудың көп арналы жүйесін пайдалану
1.6 Телефон желісі арқылы интернетке қосылу
1.7 ААТС сигнализациясының интерфейстері мен хаттамалары .
1.8 Қызылорда облысы Жаңақорған ауданы ТАТ телефон желісін жобалау
1.9 Ең оңтайлы АТС сандық құрығысын таңдау
1.10 М-200 коммутациялық желісі
1.11 Жаңартудан кейінгі Жанақорған ТАТ телекоммуникация желісінің
күйі
2 Есептеу бөлімі
2.1 Жаңақорған ауданының телефондық желілерінің жаңартылуын
қарастыру
2.2 ЭАСТ аймағында оптикалық кабельді жүргізу
2.3 Оптикалық кабельдің негізгі параметрлерін есептеу
2.4 Телефондық жүктеменің интенсивтілігін анықтау
3 Техникалық - экономикалық талдау
3.1 Жобаның мақсаты
3.2 Жобаның міндеті
3.3 Нарықтың маркетингтік талдауы және маркетингілік стратегия
3.4 Жобаның ішкі ортасын талдау
3.5 Маркетингілік стратегия
3.6 Қызмет
3.7 Менеджмент
3.8 Қаржылық жоспар
3.9 Қайтарылу мерзімін есептеу
4 Өміртіршілік қауіпсіздігі
4.1 Автозалдағы жарықтандыру қондырғыларын жобалау
4.2 Автозалды электрқауіпсіздігімен жабдықтау
4.3 Автозалдағы механикалық алмасу вентиляциясын жобалау
Қорытынды
Әдебиеттер тізімі
Қысқартылған сөздер тізімі
А Қосымшасы
Ә Қосымшасы
Б Қосымшасы
10
7
8
8
12
12
13
19
20
21
23
28
29
34
37
37
38
40
52
58
58
59
59
60
60
61
62
63
66
68
68
70
74
78
79
80
81
82
83
КІРІСПЕ
Әрбір азаматтың байланыс қызметіне қолжетімділігі заманауи қоғамға,
ұлттық және әлемдік экономикаға енуге ықпал жасап және ақпаратты таратуға
деген конституциялық құқығын жүзеге асыруға мүмкіндік береді. Шетел
тәжірибесіне сүйенсек, байланыс инфрақұрылымы мен экономиканың дамуы
бір-біріне тәуелді екенін аңғарамыз.
Соңғы жылдары әлемде, соның ішінде біздің елімізде байланыс нарығы
ырықтандыру және демонополизация үрдісі жүріп келеді. Жаңа операторлар,
клиенттік базасы жоғары және тармақталған тораптарға ие мемлекеттік немесе
жеке телекоммуникация алпауыттарымен бәсекеге түсіп жатыр. Бәсекеге орай,
түрлі байланыс құралдары мен технологияларды ендіру арқылы жаңа
операторлар позициялардан орын алып, ал бұрынғы операторлар өз позициясын
арттыруға жағдай жасады.
Телекоммуникациялық реформаларды жүргізудегі басты моменті ол
реттеуіш институты. Көптеген мемлекет басшылары байланысты халықтың
маңызды қызметі деп танып, реттеуіш орган қызметін өздеріне сақтайды. Егер
де телекоммуникация торабы олардың қол астында болмаса, сенімді болу үшін
байланыс қызметін мемлекеттік және қоғамдық назарда ұстайды.
Одан бөлек соңғы жылдары әлемде реттеуіш органдардың артуы
байқалады. Басты себебі, телекоммуникациялық облыста саяси, реттеуіш және
эксплуатациялық функцияларды бөліп береді. Бірақ, реттеуіш органдардың
саны артқанымен, бәсекенің енуіне байланысты телекоммуникациялық нарықта
реттеу деңгейінің түсуін күтуге болады.
Соңғы уақытта телекоммуникацияны және ақпарттаық технологиялардың
дамуына байланысты экономикалық әсердің өскенімен бұл үрдісті реформалау
кезінде орын алатын салдарды да ескеруіміз қажет. Солардың бірі мемлекет
территориясындағы барлық азаматтарға қызметті қолжетімді бағамен ұсына
алмауы.
Қазіргі уақытта Қазақстан Республикасында телекоммуникация саласы
жылдам дамып келеді. Ауылдарда телекоммуникация қызметін АҚ
Қазақтелеком көрсетеді. Айта кетер бір жайт, телефоны жоқ ауылдарға телефон
орнату мен қатар Қазақтелеком жаңарту және ауыл байланысын дамыту, оның
ішінде АТС-ды оптималды сандық АТС-на ауыстыру, байланыс желілерін
сандықтау, ауа желілерін радиорелелік және талшықтық-оптикалық байланыс
желілеріне ауыстыру жұмыстарымен айналысады.
11
1 ЖАҢАҚОРҒАН
ТАТ
ҚАЗІРГІ
ТЕЛЕКОММУНИКАЦИЯ
ЖЕЛІСІНЕ ШОЛУ
1.1 АТЖ жағдайын
талдау
және
Жаңақорған
ТАТ
стансалық
құрылыстарына сипаттама
Жаңақорған ауданы - Қызылорда облысының оңтүстік-шығысында
орналасқан. Аудан 1928 жылдың 11 қаңтарында құрылған. Ауданның аумағы
16,6 мың квадрат метрді құрайды, бұл облыстың бүкіл аумағының 6,8 пайызын
құрайды. Ауданның аумағын Батыс Қазақстан темір жолы, Шымкент-Самара
автомагистралі кесіп өтеді. Жаңақорған ауданының аумағы бойынша Ұлттық
ақпараттық супермагистральдің Батыс тармағы өтеді. Жаңақорған ТАТ
Қызылорда ТОД құрылымдық бөлімшесі болып табылады.
Аудан орталығы - Қызылорда қаласының облыстық орталығынан 178 км
арақашықтықтағы Жаңақорған ауылы. Аудан да 2 ауыл және 24 ауыл округі
бар, 17 ұлт өмір сүреді. Ауданда тұратын халық саны 70134 адамды құрайды
олардан, 49377 адам немесе 68,3 пайызы ауыл округтерінде өмір сүреді,
аулалар саны 12279, аудан бойынша 100 адамға шаққанда телефондардың
тығыздығы 6,3 ті құрады, ҚТЖ торабында - 8,5. Мекемелердің әрекеттегі
бағасында өнім өндірісінің көлемі (жұмыс, қызмет) 2006 жылда 1465772 мың
теңгені құраған, өнімнің физикалық көлемінің индексі 125,5 %. Климат -
континенталды. Ауданның негізгі қызметі ауыл шаруашылығы және мал
шаруашылығы. Шалқия кенішінде қорғасын, мыс шығару өндіру бойынша
мекемелер жұмыс істейді, сонымен қатар шағылдың әртүрлі фракциясын
өндіреді. Шалхия ауылында мырыш, қорғасын өндіріледі, күкірт қышқылын
өндіру бойынша тау-байыту комбинатын, зауытын құру жоспарланып отыр,
шағыл және құрылыс тасы өндіріледі. Жаңақорған облысында мына мекемелер
қызмет етеді: Қазатпром ЖШС уран өндірумен айналысады, облыста
республикалық деңгейдегі Жаңақорған санаториі орналасқан, мұнда тек қана
біздің мемлекеттің емес, көрші мемлекеттердің: Ресей, Өзбекстан және т.б.
тұрғындары денсаулықтарын түзеуге келеді.Жылдан жылға кіші мекемелердің
саны артуда. 2010 жылға ауданда тұрғындардың қаражаты есебінен 100 тұрғын
үй салынды, 190 орынды жаңа аурухана құрылып жатыр, Сырдария өзені
бойынша өтетін қалқымалы көпір жаңартылуда. Байкенже ауылында уран
рудаларының жаңа орны ашылды, қазір вахталық ауы құрылуда.
Төменарық ауылы - халқы 10236 адамды құрайды, аудан орталығынан 25
км де орналасқан. Әртүрлі тауарлар мен қызметті тікелей тұтынушы халық
өмірінің деңгейі орташа. Ауылда әкімшілік, ФАП, дүкен, АТК ауыл
кооперативі бар. Түгіскен ауылы - Түгіскен халқы 8060 адамды құрайды,
аулалар саны 610. Әртүрлі тауарлар мен қызметті тікелей тұтынушы халық
өмірінің деңгейі орташа. Ауылда мектеп, әкімшілік, ФАП, ауыл өндірістік
кооперативі бар. Қожакент ауылы - Жаңақорған ауданында орналасқан және
Жаңақорған ауыл орталығынан 25 км де орналасқан. Халық саны 3032 адамды
12
құрайды, аулалар саны - 444, отбасылар саны - 444. Телефон тығыздығы -
3,3%. Әртүрлі тауарлар мен қызметі тікелей тұтынушы халық өмірінің деңгейі
орташа. Ауылда ауыл әкімшілігі, мектеп, медпункт, пошта бар. Тұрғындар
бақша өсірумен және мал шаруашылығымен айналысады.Баспақкөл ауылы -
Баспақкөл ауылының тұрғыны 1794 адамды құрайды, аулалар саны 553.
Әртүрлі тауарлар мен қызметті тікелей тұтынушы халық өмірінің деңгейі
орташа. Тұрғындар мал шаруашылығы, күріш өндірумен айналысады. Ауылда
мектеп, ФАП, әкімшілік, ауыл өндірістік кооперативі бар. Талапбекеті ауылы -
Талапбекеті тұрғындары 1435 адамды құрайды, аулалар саны 94. Тұрғындар
мал шаруашылығы, күріш өндірумен айналысады. Ауылда мектеп, ФАП, ауыл
өндірістік кооперативі, темір жол бар. Жаңақорған ауылына мынадай ауылдар
да кіреді: Қандөз, Қалғансыр, Қашқанкөл, Баспақкөл, Көктөбе, Бәйкенже,
Екпінді, Манап, Қосуенкі, Қызылмақташы, Ақсуат, Ақжол, Талапбекеті, Бірлік,
Тақыркөл, Түгіскен, Жайылма, Қорасан, Бесарық ауылдары.

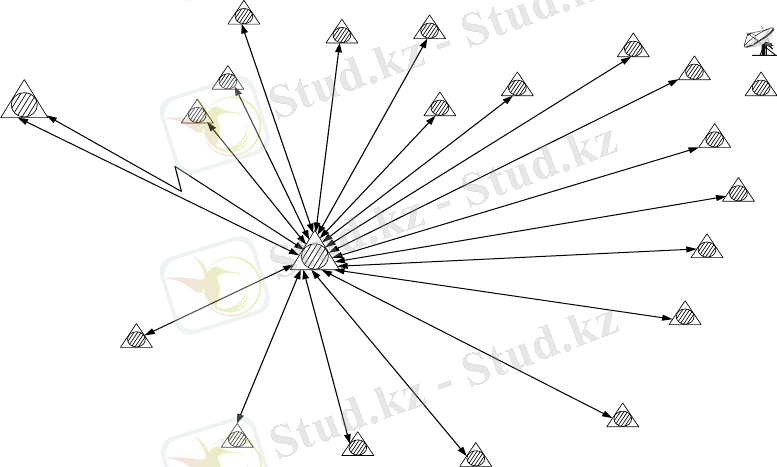

Жалпы Жаңақорған ТАТ құрастырылған сыйымдылығы (1.1 сурет) 6838
нөмірді құрайды, олардан 6255 әрекетте, яғни торап 93% күшіне енген.
Жаңақорған ТАТ АТС бойынша сипаттама 1.1 кестеде келтірілген.
13
1.1 К е с т е - Жаңақорған телекоммуникация аудандық торабының АТС сипаттамасы
14 №
АТС атауы
АТС түрі
Пайдалануға
берілген жыл
Монтаждалған
сыйымдылық
Қолданыстағы
сыйымдылық
1
Жаңақорған
DRX-4
2004
2300
2144
2
Ақжол
М-200
2004
250
212
3
Қожакент
М-200
2005
250
200
4
Санаторий
М-200
2004
150
120
5
Өзгент
МС-240
2007
250
195
6
Шалхия
М-200
2004
250
235
7
Талапбекеты
КАТС 50200
1995
250
226
8
Аққұм
М-200
2000
150
124
9
Төменарық
М-200
2001
480
476
10
Байкенже
М-200
2004
250
240
11
Жаңарық
МС-240
2007
176
159
12
Бесарық
МС-240
2007
250
234
13
Түгіскен
М-200
2004
456
408
14
Баспақкөл
КАТС 50200
1994
200
209
15
Қандөз
М-200
2005
200
181
16
Келінтөбе
МС-240
2007
200
189
17
Талап
МС-240
2007
200
190
18
Сунақата
М-200
2005
200
176
19
Екпінді
М-200
2005
176
162
20
Бірлік
МС-240
2007
200
175
Сунақата
АТС М-200
200№№
Шалхия
АТС М-200
250№№
Бірлік
АТС МС-240
200№№
Талапбекеті
КАТС 50200
250№№
АҚТС
Қызылорда
қаласы
AXE-10
4х
1,2 2х
РЖ
СА С
NE
4х
1,2
Екпінді
АТС М-200
176№№
Төменарық
АТС М-200
480№№
17
.
Санаторий
АТС М-200
150№№
М
К-
Аққұм
АТС М-200
150№№
МК
9
Ж
Ж
С10,
ТС-5
.
.
1
х0
х0,9
ДАМА
6 ағын
Бесарық
АТС МС-240
Қандөз
АТС М-200
200№№
Талап
АТС МС-240
200№№
Баспақкөл
КАТС 50200
200№№
ао.Жаңақорған
СТЖ хDSL ППБК 1х4х0,9
DRX-4
2300№№
45км.
Келінтөбе
АТС МС-240
ТО
Ж
СТ
30
50
.
-03
Ж О
45км.
-50-0
3
200№№
Түгіскен
АТС М-200
456№№
Бәйкенже
АТС МС-240
250№№
Жаңарық
ТО
.
50
-03
Қожакент
АТС М-200
250№№
АТС МС-240
176№№
Ақжол
АТС М-200
250№№
Өзгент
АТС МС-240
250№№
1.1 Cурет - Жаңақорған телекоммуникация аудандық торабының байланысты ұйымдастыруының қазіргі кездегі сұлбасы
15
25км.
ТОТЖ ОКСТС-50-03
250№№
1.2 Жобаның мақсаты мен міндеттері
Жобаның мақсаты - ертеден келген аналогты құрылғыны жаңа цифрлық
ЭАТС құрылғысына алмасытра отырып, ауылдық телефон желісінің сапасын
көтеру және табысты көбейту болып келеді. Ауыл тұрғындарын еліміздегі
барлық тұрғындар сияқты жаңа телекоммуникациялық кызметімен
қамтамасыздандыру. Ауыл және қала тұрығындары арасында өмір тіршілік
қатынасы, білім алу және де басқа әлеуметтік қызмет көрсету жағына
дисбаланс орнату.
Жаңа технологияларды енгізуге байланысты эксплутациялық шығынды
қысқарту және табысты АТЖ экономикалық сатып алуды дамыту керек.
Байланыстың қызмет көрсетуін және инвестициалық, өзіндік шарт құруын табу
керек.
1.3 Міндет қою
Алдында орнатылған АТС ғимаратын қолдану ғимараттың қайта
жобалану шығындарының азайуына алып келеді, өз кезегінде ол жобаға
салынатын инвистиция салымдарын азайуына алып келеді. НТА орнатуға
тіркелген сұранысты есепке ала отырып СКШ сыйымдылығын жүзеге асыру
құрылғының тұрып қалу қаупін қысқартуға, сыйымдылықтың әрекет ету
процесін жылдамдатуға және соған сай, жобаның тиімділігін арттыруға
мүмкіндік береді.
Ол үшін істеу қажет:
- байланыстың сапасын жаңарту;
- қолдану кезiндегі шығындарды азайту;
- құрылғыны таңдау;
- құрылғыны орналастыру;
- қоғамның клиенттерiн санының 1376 абоненттерге көбеюiне;
- ЭАТС және СТЖ кеңейту үшін құрылғы сатып алу;
- ЭАТС және СТЖ құрылғыларын құрастыру және тексеру;
- СКШ дамуына байланысты ҚМЖ жүргізу;
- жаңа абоненттердің қосылуы;
- пайда болатын жүктеменi есептеу және бағыт бойынша жүктемені
есептеу;
- пайда болған арнаны есептеу;
- құрылғыны есептеу;
- желілердің косылуын есептеу;
- ОТБЖ негізгі параметрін есептеу;
- экономикалық негіздеу;
- ӨТҚ сұрақтарын қарастыру.
16
1.4 Байланыс құралдары дамуына шолу
Бүгінгі күнде ауыл аймағында телефонмен жабдықтау қалаға қарағанда
екі жарым есе және үш жарым есе аз. Бірінші кезекте бұл ауыл телефон
байланысының (АТЖ) зияндылығымен түсіндіріледі, оның негізгі себептері:
абоненттер бөлігінің АТС алыстығы, нәтижесінде оны пайдалануға және
дамытуға шығындар орта жылдық табыстан үш және жеті есе асып кетеді:
абонент топтарының аздығы: ауылдарда сыйымдылық өсуі болжамының
қиындығы.
Ауыл аймағының телефонмен жабдықталуына байланысты
ұйымдастырудың жеке техникалық шешімінің толық жетілмеуіне байланысты
қиындатылған. Техникалық фактор АТЖ
дамуы және пайдалануында
экономикалық көрсеткіштерді жақсартуды басым роль ойнайды.
Сонымен бірге, ауылды телефонмен жабдықтау қалаға қарағанда екі-үш
есе жылдам жүреді, және де егер байланыс операторларының табысын,
байланыс құралдарын пайдаланушылар мен жалпы қоғамды (аудан, мемлекет)
алғанда, барлық әлеуметтік және экономикалық факторларларды жиынтығымен
қарағанда АТЖ
тиімділігіне 100
адамға шаққанда 14-16 телефон
аппараттарының (ТА) тығыздығында жетуге болатыны айқын көрінеді. Ауыл
байланысының дамыған инфрақұрылымының болуы көп жағдайда
ауылшаруашылық өндірісінің тиімділігін жоғарылататына септігін тигізетіні
туралы дәйекті жоққа шығаруға болмайды.
АТЖ басым жағдайда 160-тан 2048 кбитс жылдамдықта радиалды
немесе айналмалы схема бойынша РРЖ немесе бір жұпты, төрттен бір
кабельдердің көмегімен ОБ-қа қосылған 16-дан 90 ға дейінгі нөмір
сыйымдылықты орталық блок (ОБ) және жайма абоненттік модульге (ЖАМ) ие
үлестірілген сыйымдылықты соңғы сандық АТС-ларды пайдаланумен құрылуы
тиіс (1.2 суретке қараңыз). Мұндай АТС-ларда тарату және үлестіру бір уақытта
жүзеге асырылады. ОБ және ВАМ-ға әрекеттегі және құрылып жатқан
абоненттік желілердің өткізу қабілетін жоғарылату үшін аз арналы аппаратура
және абоненттің радиожетімділіктің құралдары қосылуы мүмкін.
Радиожетімділік құралдарын енгізу және оны алыстатылған абоненттік
топтарға немесе жеке абоненттерге қолданудың үлкен көлемі кабельдік
желілерді құруға үлкен шығындарды болдырмауға және ауыл тұрғындары үшін
телефон қосу мерзімін азайтуға септігін тигізеді. АТБ-та аналогты және сандық
радиалды радиожүйелерді (сыйымдылығы 100 ден 600 нөмірге дейін)қолдануға
болады, DECT, NMT-450,
GSM, WLL-CDMA
PPK-35.0 ридаожүйе
технологиялары және т.б. (CDMA-дан басқа) мобильді байланысты
ұйымдастыруға ыңғайлануы мүмкін.
17

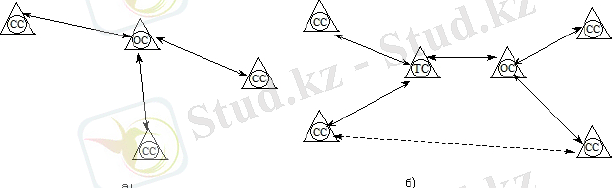

1.2 сурет - Ауылдық телефон желілерін құру сұлбасы
ОС жергілікті (ауыл) телефон желісі абоненттері арасында шеттік және
транзиттік байланыс орнатуды қамтамасыз етеді. ОС арқылы ҚТС, АҚТС және
аудан орталығының арнайы қызметтерімен ауыл абоненттерінде байланыс
жүзеге асырылады. Аудан орталығының ҚТС сыйымдылығына байланысты ОС
ретінде ауыл немесе қалалық типті стансалар пайдаланылды.
ТС арқылы келесі байланыстар орнатылады: СС, СС және ОС (сандық
станса) абоненттер арасында шеткі және тразиттік байланыс, сонымен қатар СС
және ТС АҚТС-ға шығуы. Бар ауыл АТС (ААТС) жаңашаландыру минималды
қаржы шығынында байланыс сапасын жақсарту мақсатында жүргізіледі. Бұдан
басқа, таратудың аналогты желілерін сандыққа ауыстыру жүргізіліп жатыр,
нәтижесінде станса аралық алмасу ИКМ-30 немесе ИКМ-15 арналары бойынша
жүргізілуде, байланыс бағасын автоматты есептеу, ААТС диагностика
құралдары енгізілуде, нөмірді автоматты анықтау (НАА) енгізіліп немесе
ауыстырылып жатыр. Алайда бар ААТС жаңашаландыру нөмір
сыйымдылығын арттыру және дәстүрлі (жергілікті және қалааралық байланыс,
шұғыл тапсырыстық және ҚҚТ ақпараттық қызметтер, ISDN қызметтері) және
жаңа технологиялармен туындаған (деректерді табыстау, Интернетке кіру)
қызметтердің жаңа түрлерін енгізу секілді маңызды мәселелерді шешпейді.
Бұл мәселелерді шешу үшін АТЖ-ге сандық АТС жаңа ұрпақтарын
енгізу, сонымен қатар жетімділікті абоненттік желілер мен жоғары
жылдамдықты біріншілік желілерді құру қажет.
1.4.1 Ауыл АТС-на қойылатын талаптар
Қазақстан ВАҚ талаптарына сай ААТС мыналарды қосу мүмкіндігін
қамтамасыз етуі қажет:
- жеке пайдаланудағы және мекемелер мен кәсіпорындарда телефон
аппараттары (максималды жүктеу - 0,15 ЭрлАЛ), абонент құқығында стансаға
қосылаты кіші АТС;
- жергілікті және қалааралық байланыс таксофондары, сонымен қатар
сервистің ақылы қызметтерімен байланыс;
- кіріс байланысы бойынша сериялық іздеумен аудандық сөйлесу пункті;
18
- телефон алгоритмі бойынша байланыс орнатылатын деректерді
табыстау құрылғылары;
- ISDN шеткі сандық құрылғысы;
- тікелей абоненттер желісі (абоненттік ұзартқыштар).
Ауыл транспорттық
желілерін жаңашаландыру принциптері.
Транспорттық желі бүкіл телекоммуникациялық желінің іргетасы рөлін
ойнайды. Ол көптеген коммутациялық желілерді ресурстармен (арналар мен
тракттар) қамтамасыз етеді.
Ауыл аймағында транспорттық желілерді жаңашаландыру қалаларға
сипатты принцип бойынша жүзеге асырылады.
Негізгі нұсқа - синхронды иерархия ұрпағына кіретін сандық жүйелермен
тығыздалатын сигналдарды жіберудің заманауи ортасын қолданумен
айналымдарды құру. Айналмалы құрылымға негізделген транспорттық
желілердің үлгісі 1.3 суретте келтірілген.
1.3 Cурет - Ауылдың транспорттық сұлбасы
Әрбір ауыл АТС мекемесінде (кроссында) желілік торабы (ЖТ) құратын
құрылғылар жиынтығы орналасқан. Ол транспорттық желінің сенімді және
сапалы функциялануын қамтамасыз ететін негізгі элемент болып табылады.
ОС,
УСП
пайдаланатын ауыл АТС-ларына аймақішілік желінің
тапсырыстық және қалааралық байланыс желісі (ТБЖ мен ҚБЖ) бойынша
АҚТС мен, сонымен қатар ауыл әкімшілік ауданының ақпараттық-
анықтамалық, тапсырыстық және шұғыл қызметімен әсерлесуге талаптар
қойылады. Бұл қосымша интерфейстер мен сигнализация хаттамалардың
болуын талап етуі мүмкін (желілік - сандық немесе физикалық төрт өткізуші
ТБЖ, ҚБЖ бойынша, үш өткізуші физикалық БЖ бойынша, регистрлік
импульстік пакет көпжиілікті кодты тәсіл бойынша).
АТЖ-де жартылай автоматты байланыс қажеттілігі әлі күнге дейін
сақталуына байланысты, ОС аудан орталығының ҚТС мен әсерлесудің
19
мүмкіндігін қамтамасыз етеді. Қазіргі аудан орталықтарында бар МТС ОС
құрамына кіретін немесе ИКМ тракты бойынша ОС-ға қосылатын және жеке
қойылатын телефоншылардың жұмыс орындарының электронды
құрылғыларын жаңашаландыру орынды болып табылады.
1.4.2 Ауыл телефон желісінің цифрландырылуы
Ауыл телефон желісі (АТЖ) ауыл әкімішілік аймағының ауданында
пайдаланудағы телефондық құрылыстар кешенін бірлестіреді. Бұл кешенге
аудан орталығы, ауыл, қала типті және ауданның басқада ауылдарының
стансалық, желілік және абоненттік құрылғылары кіреді.
Жоғарыда қарастырылған АТЖ құру принципі ауыл желілерінің
цифрландырылуында да сақталады, ол негізінен біріншілік сандық желіні құру
мен пайдаланудағы жоғары шығындар және ауыл аймағының әртүрлі елді
мекендерінде орнатылған стансалардың өзара тартылуымен байланысты.
Отандық ауыл біріншілік желілерінің бүгінгі жағдайы сипатталады:
- желілер мен арналардың қымбатшылығы мен жеткіліксіздігі;
- стандартты емес жылдамдықты ескірген сандық тарату желілерін
(СТЖ) және аналогты тарату желілерін (АТЖ) жаппай пайдалану;
- аналог - сан - аналог бірнеше ауысымдарының мүмкіндігі.
Ауыл байланысын цифрландыру таратрудың сымды және сымсыз
жүйелерін пайдаланумен біріншілік желінің жаңашаландыруына
коммутициялық құралдарды ауыстырудан бөлек, 2048 Кбитс тарату
жылдамдығымен стандартты АКМ тракттарын ұйымдастыру мүмкіндіктерін
қамтамасыз етуді талап етеді.
Болашақты ауыл желісі болжайды:
- қазіргі кездегі қызмет көрсетілмеген абоненттік шығарымдармен
үйлесімді сыйымдылыққа қарағанда көбірек сандық АТС пайдалану;
- сымды және сымсыз (радио) жетімділікті кеңінен қолданумен
абоненттік жетімділ желісін кеңейту;
- мүмкіндігі барынша СС және абоненттік жетімділік құрылғыларын
қосумен радио-түйіндіктен радио (бір деңгейлі) құрылымға өту.
АТЖ цифрландырылуы бірнеше ауыл аймақтарында бір сандық СС
қолдануға және комбинирленген телефон желілерін (КТЖ) құру мүмкіндіктерін
кеңейтуге мүмкіндік береді.
Астынан цифрлау. АТЖ цифрландырылуының шынайы жобалары жиі
астынан жүзеге асырылады, яғни бірінші кезекте СС-да ТС-ын ауыстыруды
меңзейді, өйткені байланыс операторының бірқатар себептеріне байланысты
ОС немесе УСП ретінде бар стансаны жібереді. Бұл себептер келесіде болуы
мүмкін:
- ОС ірі елді мекенде орналасқан және оның техникалық қызмет көрсетуі
мен пайдалану мәселелері кіші елді мекендерде орналасқан стансаларға
қарағанда жеңіл шешіледі;
20
- желілердің сенімділігіне қойылатын жоғары талаптарға байланысты
операторлар әйгілі отандық немесе шетелдік кәсіпорындардың өнімін ОСУСП
ретінде көргілері келеді;
- ОСУСП ауыстыру қомақты қаржы жұмсалымын талап етеді.
Төменнен нұсқасын іске асыру үшін цифрландырудың бастапқы
кезеңдерінде бар аналогты-сандық телефон желілерінің жоғары аталған
интерфейстер мен станса аралық сигнализация хаттамаларының едәуір
жиынтығының сандық СС қуаттау немесе тым болмаса, сигнализация
конверттерін қолдану талап етіледі.
Жоғарыдан цифрландыру бірінші кезекте ауыл желісінің ОС ауыстыру,
дұрысталған сандық желіні және АТЖ аясында ЖАД-7 желісін құруды
көздейді және егер ескі электр механикалық ОС бар сандық ТС барлық
талаптарды қанағаттандырса (сыйымдылығы бойынша даму перспективасы,
сигнализация хаттамалары жиынтығын есепке ала отырып) және оны ОС
ретінде пайдалануға рұқсат ететін сертификаты болса ғана соны
демонтаждаумен жүзеге асыруға болады. Уақытша нұсқа ретінде екі ОС
біруақыттық жұмысы рұқсат етіледі, демонтажға жататын ескі және қайтадан
енгізілген сандық.
Алдағы сандық ОС ТС дәрежесіне ауыстырған жағдайда бар аналогты
сандық желінің, интерфейстердің едәуір тізбегі мен станса
аралық
сигнализация хаттамаларының қайта енгізілген сандық ОС қуаттаудық
қажеттілігі жоқ. Бар байланыспен әрекеттесудің барлық функциялары (станса
аралық сигнализация интерфейстері мен хаттамаларының үйлесуі) алдыңғы
ОС-ға жатады (енді ТС). Қайтадан енгізілген сандық СС сандық тракттарды
қолданумен қайта енгізілген сандық ОС-ға біртіндеп қосылу мүмкін. Мұнда
кезектегі қолдануға ИКМ-30 комплекттері босатылады. Алайда, мұндай
нұсқада АТЖ бар бөлігінде БЖ санын жоғарылату талап етілуі мүмкін, өйткені
ескі ОС-ны ТС-на ауыстырғаннан кейін оның ТС-на қосылғандар СС ретінде
қолданылуы және ТС ретінде қайтадан енгізілетін ОС-ға қосылуы қажет.
Ауыл аймағында АТС орнатқанда сенімділікті төмендетусіз шешімдерде
пайдаланылатын озық технологиялар мен арзашылықтарды үйлестіру мүмкін
емес. АТЖ-де байланыс сенімділігін арттыру мәселесі біріншілік желінің
айнаылмды құрылымын пайдаланумен және абоненттік радиожетімділікті
қолданумен шешілуі қажет.
АТЖ құрудың бір сатылы схемасы сенімділікті арттырады және байланыс
орнату уақытын азайтады, соған сай, перспективалы болып табылады. Екі
сатылы құрылу түйінқұрудың техника-экономикалық мақсаттылығы
жағдайында сақталады.
АТЖ-де кеңінен қолдану абоненттік шығаруларды табуы қажет. Басқа
жүйенің абоненттік шығарулары ААТС-ға (тірек стансасы) қарағанда, кез
келген абоненттік жетімділік желісінің құрылғысы секілді, жоғарыда аталған
стандартты интерфейстер мен сигнализация хаттамаларын қолданумен
қосылады. Мұнда абоненттік шығарулар сәйкестік сертификатына ие болуы
қажет.
21
Жеке меншік абоненттік шығарулар фирмаішілік сигнализация
хаттамаларын қолданумен тіректік АТС-ға қосылау мүмкін, мұндай жағдайда
бұл құрылғы АТС ажырамасы бөлігі болып табылады және тек қана бір
стансамен қолданылуы мүмкін, ал сәйкестік сертификаты құрылғының тұтас
комлпектіне беріледі.
Ішкі жүктемені (концентраттарды) тұйықтаусыз абоненттік шығаруларды
қолдану абоненттердің алыстатылған топтарына қызмет ететін құрылғыны
ықшамдауға және арзандатуға мүмкіндік береді. Мұндай шешімде
функциялардың басым бөлігі ААТС-ға (тіректік станса) жатады, нақтырақ
айтқанда:
- бағасын есептеу;
- ОІШЖ;
- шақыруды бағдарлау бойынша функциялардың белгілі бір бөлігі;
- техникалық қызмет көрсету және пайдалану функцияларының едәуір
саны (сондай-ақ, трафиті бақылау, бағдарландыруды басқару, желіні басқару).
Барлық байланыстар тірек стансасы арқылы орнатылатын шешімдердің
кемшіліктеріне ішкі жүктеменің тұйықталуымен абоненттік шығару, ААТС
(тірек стансасы) БЖ және төмен сенімділік жағдайына қарағанда көбін
жатқызуға болады: тракттың авариясы кезінде тіректік стансаға осы абоненттік
шығарулар арасында байланыс орнату мүмкін емес.
Абоненттік шығарулар ретінде мультиплекторларды пайдалану
абоненттік шығарымдарда шақыруды өңдеуде (абоненттік сигнализацияны
түрлендіруден басқа) және жүктемені шоғырлаудың қандай да бір
функцияларының толық жоқтығын болжайды (1.4 сурет).
1.4 Сурет - Орталықтандырылған құрылымымен концетратор
Бір алыстатылған топтың абоненттері арасында едәуір тартылыс орны
бар ауыл желілерінде мұндай шешімдер тек қана шектеулі қолданысқа ие
болуы мүмкін. Ішкі жүктеменің тұйықталуынсыз мультиплексорлар мен
концентраторларды қолданумен қосуды тек ИКМ бірнеше тракттары бар
кезінде орынды болып табылады. Қазір ТС немесе ОСУСП шеткі ауыл
стансаларына қосқанда олардың кіші сыйымдылығына байланысты 30 арнадан
артығы талап етілмейді, сондықта не болашағы жоқ аз арналы тарату жүйелері
пайдаланылады, не болмаса бірнеше СС ИКМ бір трактына қосылады.
22
Ішкі жүктемесі тұйықталған коммутациялық жүйелерді қолдану ішкі
жүктемесінің
(СС немесе абоненттік шығару)
тұйықталуынсыз
мультиплексорларды және концентраторларды қолдануға тән шешімдердегі
кемшіліктердің алдын алуға мүмкіндік береді, нәтижесінде АТЖ бар
құрылымына жақсы енеді. Алайда мұндай шешім қосылатын коммутациялық
құрылғыны күрделілендіреді және соған сай бағасын қымбаттатады, өйткені
баға есебі функциялары, техникалық қызмет көрсету және пайдалануды, ал
үлкен сыйымдылықта ОІШЖ функцияларында жүзеге толық көлемде жүзеге
асыруды талап етеді.
1.5 Сандық тығыздалудың көп арналы жүйесін пайдалану
Telmax - жалғыз ширатылған жұп арқылы nn санында (nn 4, 8, 10 немесе
12 абонент болуы мүмкін) абоненттерді жаплы қолданудың (POTS) қарапайым
телефониясын жеткізу үшін SDSL (Symmetrical bit rate Digital Subscriber Line -
таратудың жоғары жылдамдығымен сандық абоненттік байланыс желісі)
технологиясы пайдаланылған сандық тығыздалудың көп арналы жүйесі. Бұдан
басқа, Telmax жүйесі ISDN-ге қосылу да мүмкін. Абоненттердің ІSDN немесе
POTS қа барлық қосылулары жалғыз ширатылған сым арқылы жүзеге
асырылады (1.5 сурет).
1.5 Сурет - Telmax сандық тығыздалуының көп арналы жүйесі
1.5 суретте көрсетілген қарапайым кескінде - Telmax жүйесі орталық
стансаға Telmax стансалық шкафына қойылатын стансалық платадан (EU) және
алыстатынған абоненттер мен ширатылған сым EU мен қосылған мекемелер
мен мекемелер маңында орнатылған дистанциялық блоктан (RU) тұрады.
Дыбыс және сандық ақпаратпен бір уақыттық, еркін, дуплекстік байланыс
орталық станса мен абонент арасындағы nn арнасы бойынша жеткізіледі, әрі
SDSL коммутациялық технологиясы жалғыз ширатылған сым арқылы
цифрланған дыбыс пен ақпаратты тарату қызметін атқарады. Стансалық плата
мен дистанциялық блок арасындағы сандық байланыс 1.2 кестеде келтірілген
23
мәнге тең немесе одан кіші эквивалентті басылумен кез келген контурда тарату
жылдамдығымен жүргізіледі: тарату жылдамдығы мен сигналдың басылуы
мүмкін болған конфигурацияларда.
Жүйенің екі шетінде де қарапайым сандық телефон арналарының nn
сигналдары ИКМ сандық биттік ағындарда түрленеді, 2В1Q желілік кодталған
сигналға комбинацияланады және түрлендіріледі, одан кейін трансформатор
арқылы ширатылған жұпқа әкелінеді.
1.2 Кесте - Тарату жылдамдығы мен басылу
Диапазонның қосымша кеңдігі контур, қоңырау, полярлық, өлшеу және
бақылау қызмет көрсету секілді сигналдық ақпаратты таратуды қамтамасыз
етеді. Тарату мен функциялану сенімділігі эхоны сөндірумен және SDSL
өңдегенді қателіктерді түзеумен жақсартылады.
EU және RU блоктарының ISDN интерфейстері орталық станса мен
желілік жалғау портының дұрыс жұмысын қуаттау үшін қарсы жатқан
интерфестердің шарттарымен қосылады. Бұл тұрақты тоқ бойынша шартқа да,
2В1Q сигналдық мәнге де қатысты.
Стандартты ISDN 16 kps D - EU мен RU арасында арна айқын беріледі.
Қосымша сигналдық арналар жүйенің екі ұшы арасындағы ақпаратты активтік
қуатын беретін сигнализация үшін қолданылады. RU мен желі ұштары
арасындағы контурдың кедергісі шамамен 500 Ом лимиттеледі.
Telspec Telmax жүйесі орталық станса мен абоненттер арасындағы
желілерге арналған. Өздерін жақсы ұсынған Telplus жүйелері және ондағы
пайдаланылған HDSL технолгиясымен қатар тарату жүйелері үшін, Telspec
Telmax жүйесі бар мыс кабельдік жүйесін едәуір жоғары тығыздауда келесі
табиғи басқыш болып табылады. Бұл жүйелер мыс кабелі бойынша телефония
мен сандық қызметтерді жақсартылған жеткізуде Telspec ұсынатын құралдар
ұрпағының бөлігі болып табылады.
1.6 Телефон желісі арқылы интернетке қосылу
ADSL модем - соңғы кезде екпіндеп атақ жинап жатқан құрылғы. Бұл
неден келіп шығатынын талқылап көрейік, әрі мұны қарапайым үй бикелері
түсінікті болу үшін қарапайым деңгейде жасайық.
24 Арна саны
Тарату жылдамдығы
(кбитсек)
Эквиваленттi өшу (дБ)
150 кГц болғанда
12
872
28
10+i
904
28
10
720
30
8+i
720
30
8
584
35
4+i
456
40
4
336
48
ADSL (Asymmetric Digital Subscriber Line) аббревиатурасының мағынасы
Асимметриялы сандық абоненттік желі деп ашылады - атауының өзі
технологияға бастапқыда салынған абонентке және кері бағытталған алмасу
жылдамдықтарының айырмашылықты көрсетеді. АТС-ға орналасқан ADSL
құрылғысы және абоненттік ADSL-модемі телефон желісінің екі ұшына
қосылып, 3 арнаны құрайды:
- желіден компьютерге деректерді табыстаудың жоғары жылдамдықты
арнасы (жылдамдық - 32 Кбитс тан 8 Мбс-қа дейін);
- компьютерден желіге деректерді табыстаудың жылдам арнасы
(жылдамдық - 32 Кбитс тан 1 Мбс-қа дейін);
- телефондық сөйлесулер жүретін телефон байланысының қарапайым
арнасы.
Бұл қарапайым желі телефон желісі бойынша қандай да бір алдын ала
дайындықсыз Интернетке жетімділіктің максимальді жылдамдығы.
Қарапайым модем телефон сияқты сол телефон арнаны пайдаланады.
Интернетке қосылғанда провайдер қайда орналасса да, сіздің модеміңіз бен
модем провайдері арасында тікелей байланыс орнатылады. Осы жолдың қай
бөлігін телефондық сигнал сандық формада өтуіне байланысты, максимальді
жылдамдық 2,3 немесе 8,2 Мбитс қа жетуі мүмкін.
ADSL негізгі артықшылығы - бұл әмбебаптылық. Әмбебаптылық
себептері қарапайым: телефон модемдері дыбысты жіберу үшін дәстүрлі
телефонияда пайдаланылатын сол жиілік диапазоын пайдаланады - 4 кГц-тен
жоғары емес. Сондықтан телефон модемдерінің сигналдары дыбыс
коммутицияланған телефон арнасы бойынша берілетін сол ереже және сол
аралық бойынша жіберіледі. Бұл ерешелік сандық модемдердің Интернет
тартуында таралуын қамтамасыз етті
-
сонда, провайдермен немесе
корпоративтік желімен байланысу үшін қалааралық, ал кейде халықаралық
пайдалануға тура келді.
Интернетке коммутацияланған жетімділік провайдерлерін кез келген
қалада табуға болады, ал деректерді шифрлеу құралдары корпоративті
желілерге қорғалған жетімділікті жүзеге асыруға және ашық желі - интернет
арқылы банк есебін басқаруға мүмкіндік береді.
Желінің жағдайына және қандай АТС-ға байланысты - сандық, сандық
үшін максимальді жылдамдық 8,22,3 Мбитс пен шектеледі.
Көптеген адамдар үшін коммутацияланған жетімділік - қазірге дейін
жалғыз мүмкіндік және сонда - интернетке жетімділіктің ең арзан тәсілі.
1.7 ААТС сигнализациясының интерфейстері мен хаттамалары
ААТС АТЖ-де барлық бар телефон стансаларымен, сонымен қатар ауыл
аймағында ұйымдастырылған МӨАТС құқықтарыда АТЖ-ге қосылатын
ведомстволық және коммерциялық желілермен өзара әрекеттесуді қамтамасыз
етуі қажет. Осыған байланысты ААТС-ға ЖҚТф сигнализация интерфейстері
мен хаттамаларынның едәуір жиынтығы талап етіледі (1.3 кесте).
25
1.3 Кесте - ААТС станса аралық интерфейсі
Абоненттік жетімділік сигнализациясы. DSS-1 абоненттік жетімділіктің
сигнализация жүйесі тіректік АТС-ға МӨАТС құқықтарына АТЖ-ге ISDN
функцияларымен МӨАТС немесе абоненттік жетімділік желісі құрылғысын
қосуда үлкен болашаққа ие, бірақ, мысалы СС сыйымдылығы кіші МАТС кіші
болса да СС немесе ТС қосу үшін қабылданбайды:
- кіріс байланысында жоғарыда сипатталған талаптарға сай жергілікті
үстінде орнатылған телефоншының қалааралық байланыс басымдылығын
қамтамасыз ету мүмкін емес;
- абоненттен шығатын setup хабарламасын орнатқанда шақырушы
абонент нөмірін жіберу мүмкін, бірақ автоматты зоналық, қалааралық және
халықаралық желіге абоненттің шығысына абоненттік желінің типін (жеке,
таксофон, сөйлесу пункті және т.б.) мүмкіндік бермейтін категорияны жіберу
қарастырылмаған.
Жаңашаландыруды кезең бойынша жүзігу ұсынылады, яғни ИКМ-15
және М-200 бен желінің төменгі учаскесінің схемасы клиеттер және ЭБАТ
қызметкерлері үшін жаңасына ауыстырылуы қажет. Бұл жаңашаландырудың
бірінші кезеңінде ауылда ескі шеткі стансаны оның жергілікті және өндірістік
функцияларын сақтаумен қалдыруды және жаңа қызметтер енгізуді көздейді.
Сұлбалар 1.6 суретте келтірілген.
Бұл үшін кодтау мен
сигнал жіберудің жаңа технологияларын
пайдалатын қымбат емес (желілік тракт құрылғысымен бірге порт $100-дан
артық емес) және заманауи, пайдалануда қарапайым құрылғыны пайдалану
қажет, осы ұсыныстың негізгі мәні.
26 Атауы
Интерфейс типі
Ескерту
Сандық
итерфейстермен
БЖ: - А
2048 Кбитс.
1024 Кбитс.
Міндетті түрі.
Міндетті емес түрі.
Сандық
итерфейстермен
БЖ: - С2, С1
- С22
4 - , 6 - ,8 - сымды
физикалық тарау
жүйесімен
3 - сымды БЖ
Міндетті емес түрі.
Міндетті емес түрі. (аналогты
АТС үшін қарым-қатынас).
1.6 Сурет - Жаңартуға дейінгі сұлба
1.8 Қызылорда облысы Жаңақорған ауданы ТАТ телефон желісін
жобалау
1.8.1 Қызылорда облысы Жаңақорған ауданының телекоммуникациялық
торабы желілерін жаңарту
Осы дипломнық жобада Төменарық ауылының телекоммуникациялық
желісін кеңейту ұсынылады:
- М-200 типті бар ЭАТС 500 нөмірге кеңейту үшін құрылғы алу;
- ЭАТС монтажын жасау және ретке келтіру;
- 500 нөмірге даму бойынша ҚМЖ жүргізу.
Сыйымдылықты 30% қосымша қорға жинау үшін кросс құрылғысын
MDF және DDF дамытуда қарастыру қажет. Мұнда жеткізілімде тоқ және
кернеу бойынша 100% қорғанысты қамтамасыз ету қажет.
Сатып алуда ЭҚҚ ескеру қажет:
- стационарлық аккумуляторлық батареялардың сыйымдылығын
арттыру;
- ҮЭҚК түзеткішін стационарлық жүктемеге сай келетін (қосыша
жүктемені қосу үшін қуаттың 10% запасын ескере отырып) ЗҚС мен БЭҚҚ-2
маркалы түзеткішке ауыстыру;
- айнымалы кіріс кернеуінің стабилизаторын алу;
- кондицирлеудің преционды жүйесін және ҚМЖ қарастыру;
- ЭҚҚ жағдайын диастансалық бақылау үшін БЭҚҚ түзеткіші үшін
бақылаушының болуы.
Төменарық ауылында ЭАТС талшықты-оптикалық байланыс жүйесі
бойынша Жаңақорған аулының ЭАТС-на қосылуына мүмкіндігі болғандықтан
ЖАД-7-ға
2ЖДА
станса
аралық сигнализациясын ауыстыру
орынды.
Босатылған платаларды арналық кеңейту және М-200 типті басқа АТС ЗҚС
үшін қолдану керек. ЖАД-7 бойынша қосылудың техникалық мүмкіндігі бар.
ЖАД-7 сигнализациясы үшін код алынды. Төменарық ауылының ЭАТС
бағытының сызбасы 1.7 суретте көрсетілген. Төменарық ауылының ЭАТС
бағытының жобаланған сызбасы 1.8 суретте көрсетілген.
27
480 сандық АЖ
Төменарық
ауылының ЭАТС
1Е1, 2ЖДА, ТОТЖ ПолиКом-300
Жаңақорған ауылы
1.7 Сурет - Төменарық ауылының ЭАТС бағытының қазіргі сызбасы
980 сандық АЖ
Төменарық
ауылының ЭАТС
8Е1, ЖАД-7, ТОТЖ ПолиКом-300
Жаңақорған ауылы
1.8 Сурет - Төменарық ауылының ЭАТС бағытының жобаланған
сызбасы
1.8.2 Түгіскен ауылының АТС желісінің 500 нөмірге кеңейтілуін
жаңашаландыру
Қазіргі кезде Түгіскен ауылында 456 нөмірге 320 нұсқалы М-200 типті
ЭАТС орнатылған. Осы АТС-ды кеңейту орынсыз, өйткені АТС түрі ескірген
және кіші сыймдылықты ауыл АТС-на арналған.
Осыған байланысты Түгіскен ауылында телекоммуникация желісін
кеңейту жобасымен ұсынылады:
- 956 нөмірге ЭАТС құрылғысын алу;
- ЭАТС монтаж жасау және ретке келтіру;
- даму бойынша 500 нөмірге ҚМЖ жасау.
Жалпы сыйымдылығы 456 нөмір абоненттерді жаңа ЭАТС-на қосу.
ЭАТС-да М-200 типті босатылған ЭАТС 456 нөмірді ажырату және АТС-сын
келесі объектіге ауыстыру қажет:
- Жайылма ауылына 200 нөмір;
- Манап ауылына 176 нөмір.
80 нөмірді абоненттік төлем ретінде Шиелі ТАТ Шоқай ауылын кеңейту
үшін беру қажет.
Сыйымдылықты 30% қосымша қорға жинау үшін кросс құрылғысын
MDF және DDF дамытуда қарастыру қажет. Мұнда жеткізілімде тоқ және
кернеу бойынша 100% қорғанысты қамтамасыз ету қажет.
Түгіскен ауылында ЭАТС талшықты-оптикалық байланыс жүйесі
бойынша Жаңақорған аулының ЭАТС-на қосылу мүмкіндігі болғандықтан
ЖАД-7-ге 2ЖДА станса аралық сигнализациясын ауыстыру орынды. ЖАД-7
бойынша қосылудың техникалық мүмкіндігі бар. ЖАД-7 сигнализациясы үшін
код алынды.
Сатып алуда ЭҚҚ ескеру қажет:
- ЭҚК алу (ЗҚС мен және есептеу қуатының импульстік блогымен
түзеткішті қосыша жүктемеге қосу үшін 10% запасты ескере отырып, 10
сағаттан кем емес автономды жұмысты қамтамасыз ететін қызмет көрсетпейтін
2 топ аккумуляторлық батареялар, кіріс айнмалы кернеудің стабилизаторы);
28
- кондицирлеудің преционды жүйесін және ҚМЖ қарастыру;
- ЭҚҚ жағдайын диастансалық бақылау үшін БЭҚҚ түзеткіші үшін
платалар мен бақылаушылардың болуы.
Түгіскен ауылының ЭАТС бағытының сызбасы 1.9 суретте көрсетілген.
Түгіскен ауылының ЭАТС бағытының жобаланған сызбасы 1.10 суретте
көрсетілген.
456 сандық АЖ
Түгіскен
ауылының ЭАТС 1 Е1, 2ЖДА , ТОТЖ ПолиКом -300
Жаңақорған ауылы
1.9 Сурет - Түгіскен ауылының ЭАТС бағытының қазіргі сызбасы
956 сандық АЖ
Түгіскен
ауылының ЭАТС
6Е1 ЖАД -7 ТОТЖ ПолиКом -300
Жаңақорған ауылы
1.10 Сурет - Түгіскен ауылының ЭАТС бағытының жобаланған
сызбасы
1.8.3 Баспақкөл ауылы телекоммуникалық желісін жаңашаландыру
бойынша
Толық цифрландыру үшін жалпы сыйымдылығы 200 нөмірлі Баспақкөл
ауылындағы КАТС50200-ді ЭАТС-на ауыстыру, сонымен қатар МК-30ТС10
ТСЖ трафиктің есебіне сай НССС типті СТЖ-не ауыстыру керек. Сонымен
қатар ТОБЖ бойынша ТОТЖ және WiMax нұсқалары да қарастырылды.
Арақашықтықтық ұзақтығына байланысты НССС-дан басқа қарастырылған
нұсқалар сәйкес келмейді. Баспақкөл ауылының ЭАТС бағытының сызбасы
1.11 суретте көрсетілген. Баспақкөл ауылының ЭАТС бағытының жобаланған
сызбасы 1.12 суретте көрсетілген.
200 аналогтық АЖ
Баспақкөл
ауылының
КАТС50200
1Е1, 2ЖДА, МК-30ТС10
Жаңақорған ауылы
1.11 Сурет - Баспақкөл ауылының КАТС 50200 бағытының қазіргі
сызбасы
29
200 сандық АЖ
Баспақкөл
ауылының ЭАТС
30 арна (PRI) НССС
1.12 Сурет - Баспақкөл ауылының ЭАТС бағытының жобаланған
сызбасы
Баспақкөл ауылы телекоммуникалық желісін
жаңашаландыруға
байланысты ұсынылады:
- № 200-ге ЭАТС құрылғысын алу;
- ЭАТС монтажын жасау және ретке келтіру;
- НССС типті СТЖ алу;
- НССС монтажын жасау және ретке келтіру.
1.8.4 Талапбекеті ауылы телекоммуникалық желісін жаңашаландыру
бойынша
Толық цифрландыру үшін жалпы сыйымдылығы 250 нөмірлі Талапбекеті
ауылындағы КАТС50200-ді ЭАТС-на ауыстыру, сонымен қатар МК-30ТС10
ТСЖ трафиктің есебіне сай НССС типті СТЖ-ге ауыстыру керек. Сонымен
қатар ТОБЖ бойынша ТОТЖ және WiMax нұсқалары да қарастырылды.
Арақашықтықтық ұзақтығына байланысты НССС-дан басқа қарастырылған
нұсқалар сәйкес келмейді. Талапбекеті ауылының ЭАТС бағытының сызбасы
1.13 суретте көрсетілген. Талапбекеті ауылының ЭАТС бағытының жобаланған
сызбасы 1.14 суретте көрсетілген.
250 аналогтық АЖ
Талапбекеті
ауылының КАТС
50200
1Е1, 2ЖДА, МК-30ТС10
Жаңақорған ауылы
1.13 Сурет - Талапбекеті ауылының КАТС 50200 бағытының қазіргі
сызбасы
250 сандық АЖ
Талапбекеті
ауылының
ЭАТС
30 арна (PRI) НССС
1.14 Сурет - Талапбекеті ауылының ЭАТС бағытының жобаланған
сызбасы
30
Талапбекеті ауылы
телекоммуникалық желісін
жаңашаландыруға
байланысты ұсынылады:
- № 250-ге ЭАТС құрылғысын ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
6
7
8
АҢДАТПА
Бұл дипломдық жобада, Жаңақорған ауданының телекоммуникация
бөлімінің желілерін жаңарту қарастырылған. Жаңарту нәтижесінде дәл қазіргі
кезде жұмыс істеп тұрған аналогтық стансаны қазіргі заманға сәйкес сандық
стансамен ауыстырылады.
Бұл жобада таңдалып алынған станса аралық байланыс желісі оптикалық
кабельдің параметрлерін есептеуден басқа жүктеменің кіріс және шығыс
есептеулері есептелген.
Жобада еңбекті қорғау және адам өміртіршілігінің қауіпсіздігі және
қоршаған ортаны қорғау мәселелері қаралады. Экономикалық бөлімде бизнес
жоспар құрылған. Арнайы есептеулер көмегімен экономикалық тиімділігі
есептелген.
АННОТАЦИЯ
В данном
дипломном
проекте
рассмотрена
модернизация
телекоммуникационной сети Жанакурганского района. При модернизации
существующих сетей работающие аналоговые станции были заменены на более
новейшие цифровые станции.
В проекте произведен расчет параметров оптического кабеля
соединяющих линий выбранных станции, так же входящие и исходящие
нагрузки.
В проекте рассматривались безопасность жизнедеятельности и охрана
труда. Так же экономической части был составлен бизнес план. Был рассчитан
экономическая эффективность данного проекта.
ABSTRACT
In this thesis project considered modernization of the telecommunications
network in Zhanakurgan district. When upgrading existing networks working analog
stations were replaced with the latest digital station.
The project calculated the parameters of the optical cable lines connecting the
selected station, as well inbound and outbound load .
The project considers the safety of life and safety . Just economic part was a
business plan . Was calculated cost-effectiveness of the project.
9
МАЗМҰНЫ
Кіріспе
1 Жаңақорған ТАТ қазіргі телекоммуникация желісіне шолу
1.1 АТЖ жағдайын талдау және Жаңқорған ТАТ стансалық
құрылысытарына сипаттама
1.2 Жобаның мақсаты мен міндеттері
1.3 Міндет қою
1.4 Байланыс құралдары дамуына шолу
1.5 Сандық тығыздалудың көп арналы жүйесін пайдалану
1.6 Телефон желісі арқылы интернетке қосылу
1.7 ААТС сигнализациясының интерфейстері мен хаттамалары .
1.8 Қызылорда облысы Жаңақорған ауданы ТАТ телефон желісін жобалау
1.9 Ең оңтайлы АТС сандық құрығысын таңдау
1.10 М-200 коммутациялық желісі
1.11 Жаңартудан кейінгі Жанақорған ТАТ телекоммуникация желісінің
күйі
2 Есептеу бөлімі
2.1 Жаңақорған ауданының телефондық желілерінің жаңартылуын
қарастыру
2.2 ЭАСТ аймағында оптикалық кабельді жүргізу
2.3 Оптикалық кабельдің негізгі параметрлерін есептеу
2.4 Телефондық жүктеменің интенсивтілігін анықтау
3 Техникалық - экономикалық талдау
3.1 Жобаның мақсаты
3.2 Жобаның міндеті
3.3 Нарықтың маркетингтік талдауы және маркетингілік стратегия
3.4 Жобаның ішкі ортасын талдау
3.5 Маркетингілік стратегия
3.6 Қызмет
3.7 Менеджмент
3.8 Қаржылық жоспар
3.9 Қайтарылу мерзімін есептеу
4 Өміртіршілік қауіпсіздігі
4.1 Автозалдағы жарықтандыру қондырғыларын жобалау
4.2 Автозалды электрқауіпсіздігімен жабдықтау
4.3 Автозалдағы механикалық алмасу вентиляциясын жобалау
Қорытынды
Әдебиеттер тізімі
Қысқартылған сөздер тізімі
А Қосымшасы
Ә Қосымшасы
Б Қосымшасы
10
7
8
8
12
12
13
19
20
21
23
28
29
34
37
37
38
40
52
58
58
59
59
60
60
61
62
63
66
68
68
70
74
78
79
80
81
82
83
КІРІСПЕ
Әрбір азаматтың байланыс қызметіне қолжетімділігі заманауи қоғамға,
ұлттық және әлемдік экономикаға енуге ықпал жасап және ақпаратты таратуға
деген конституциялық құқығын жүзеге асыруға мүмкіндік береді. Шетел
тәжірибесіне сүйенсек, байланыс инфрақұрылымы мен экономиканың дамуы
бір-біріне тәуелді екенін аңғарамыз.
Соңғы жылдары әлемде, соның ішінде біздің елімізде байланыс нарығы
ырықтандыру және демонополизация үрдісі жүріп келеді. Жаңа операторлар,
клиенттік базасы жоғары және тармақталған тораптарға ие мемлекеттік немесе
жеке телекоммуникация алпауыттарымен бәсекеге түсіп жатыр. Бәсекеге орай,
түрлі байланыс құралдары мен технологияларды ендіру арқылы жаңа
операторлар позициялардан орын алып, ал бұрынғы операторлар өз позициясын
арттыруға жағдай жасады.
Телекоммуникациялық реформаларды жүргізудегі басты моменті ол
реттеуіш институты. Көптеген мемлекет басшылары байланысты халықтың
маңызды қызметі деп танып, реттеуіш орган қызметін өздеріне сақтайды. Егер
де телекоммуникация торабы олардың қол астында болмаса, сенімді болу үшін
байланыс қызметін мемлекеттік және қоғамдық назарда ұстайды.
Одан бөлек соңғы жылдары әлемде реттеуіш органдардың артуы
байқалады. Басты себебі, телекоммуникациялық облыста саяси, реттеуіш және
эксплуатациялық функцияларды бөліп береді. Бірақ, реттеуіш органдардың
саны артқанымен, бәсекенің енуіне байланысты телекоммуникациялық нарықта
реттеу деңгейінің түсуін күтуге болады.
Соңғы уақытта телекоммуникацияны және ақпарттаық технологиялардың
дамуына байланысты экономикалық әсердің өскенімен бұл үрдісті реформалау
кезінде орын алатын салдарды да ескеруіміз қажет. Солардың бірі мемлекет
территориясындағы барлық азаматтарға қызметті қолжетімді бағамен ұсына
алмауы.
Қазіргі уақытта Қазақстан Республикасында телекоммуникация саласы
жылдам дамып келеді. Ауылдарда телекоммуникация қызметін АҚ
Қазақтелеком көрсетеді. Айта кетер бір жайт, телефоны жоқ ауылдарға телефон
орнату мен қатар Қазақтелеком жаңарту және ауыл байланысын дамыту, оның
ішінде АТС-ды оптималды сандық АТС-на ауыстыру, байланыс желілерін
сандықтау, ауа желілерін радиорелелік және талшықтық-оптикалық байланыс
желілеріне ауыстыру жұмыстарымен айналысады.
11
1 ЖАҢАҚОРҒАН
ТАТ
ҚАЗІРГІ
ТЕЛЕКОММУНИКАЦИЯ
ЖЕЛІСІНЕ ШОЛУ
1.1 АТЖ жағдайын
талдау
және
Жаңақорған
ТАТ
стансалық
құрылыстарына сипаттама
Жаңақорған ауданы - Қызылорда облысының оңтүстік-шығысында
орналасқан. Аудан 1928 жылдың 11 қаңтарында құрылған. Ауданның аумағы
16,6 мың квадрат метрді құрайды, бұл облыстың бүкіл аумағының 6,8 пайызын
құрайды. Ауданның аумағын Батыс Қазақстан темір жолы, Шымкент-Самара
автомагистралі кесіп өтеді. Жаңақорған ауданының аумағы бойынша Ұлттық
ақпараттық супермагистральдің Батыс тармағы өтеді. Жаңақорған ТАТ
Қызылорда ТОД құрылымдық бөлімшесі болып табылады.
Аудан орталығы - Қызылорда қаласының облыстық орталығынан 178 км
арақашықтықтағы Жаңақорған ауылы. Аудан да 2 ауыл және 24 ауыл округі
бар, 17 ұлт өмір сүреді. Ауданда тұратын халық саны 70134 адамды құрайды
олардан, 49377 адам немесе 68,3 пайызы ауыл округтерінде өмір сүреді,
аулалар саны 12279, аудан бойынша 100 адамға шаққанда телефондардың
тығыздығы 6,3 ті құрады, ҚТЖ торабында - 8,5. Мекемелердің әрекеттегі
бағасында өнім өндірісінің көлемі (жұмыс, қызмет) 2006 жылда 1465772 мың
теңгені құраған, өнімнің физикалық көлемінің индексі 125,5 %. Климат -
континенталды. Ауданның негізгі қызметі ауыл шаруашылығы және мал
шаруашылығы. Шалқия кенішінде қорғасын, мыс шығару өндіру бойынша
мекемелер жұмыс істейді, сонымен қатар шағылдың әртүрлі фракциясын
өндіреді. Шалхия ауылында мырыш, қорғасын өндіріледі, күкірт қышқылын
өндіру бойынша тау-байыту комбинатын, зауытын құру жоспарланып отыр,
шағыл және құрылыс тасы өндіріледі. Жаңақорған облысында мына мекемелер
қызмет етеді: Қазатпром ЖШС уран өндірумен айналысады, облыста
республикалық деңгейдегі Жаңақорған санаториі орналасқан, мұнда тек қана
біздің мемлекеттің емес, көрші мемлекеттердің: Ресей, Өзбекстан және т.б.
тұрғындары денсаулықтарын түзеуге келеді.Жылдан жылға кіші мекемелердің
саны артуда. 2010 жылға ауданда тұрғындардың қаражаты есебінен 100 тұрғын
үй салынды, 190 орынды жаңа аурухана құрылып жатыр, Сырдария өзені
бойынша өтетін қалқымалы көпір жаңартылуда. Байкенже ауылында уран
рудаларының жаңа орны ашылды, қазір вахталық ауы құрылуда.
Төменарық ауылы - халқы 10236 адамды құрайды, аудан орталығынан 25
км де орналасқан. Әртүрлі тауарлар мен қызметті тікелей тұтынушы халық
өмірінің деңгейі орташа. Ауылда әкімшілік, ФАП, дүкен, АТК ауыл
кооперативі бар. Түгіскен ауылы - Түгіскен халқы 8060 адамды құрайды,
аулалар саны 610. Әртүрлі тауарлар мен қызметті тікелей тұтынушы халық
өмірінің деңгейі орташа. Ауылда мектеп, әкімшілік, ФАП, ауыл өндірістік
кооперативі бар. Қожакент ауылы - Жаңақорған ауданында орналасқан және
Жаңақорған ауыл орталығынан 25 км де орналасқан. Халық саны 3032 адамды
12
құрайды, аулалар саны - 444, отбасылар саны - 444. Телефон тығыздығы -
3,3%. Әртүрлі тауарлар мен қызметі тікелей тұтынушы халық өмірінің деңгейі
орташа. Ауылда ауыл әкімшілігі, мектеп, медпункт, пошта бар. Тұрғындар
бақша өсірумен және мал шаруашылығымен айналысады.Баспақкөл ауылы -
Баспақкөл ауылының тұрғыны 1794 адамды құрайды, аулалар саны 553.
Әртүрлі тауарлар мен қызметті тікелей тұтынушы халық өмірінің деңгейі
орташа. Тұрғындар мал шаруашылығы, күріш өндірумен айналысады. Ауылда
мектеп, ФАП, әкімшілік, ауыл өндірістік кооперативі бар. Талапбекеті ауылы -
Талапбекеті тұрғындары 1435 адамды құрайды, аулалар саны 94. Тұрғындар
мал шаруашылығы, күріш өндірумен айналысады. Ауылда мектеп, ФАП, ауыл
өндірістік кооперативі, темір жол бар. Жаңақорған ауылына мынадай ауылдар
да кіреді: Қандөз, Қалғансыр, Қашқанкөл, Баспақкөл, Көктөбе, Бәйкенже,
Екпінді, Манап, Қосуенкі, Қызылмақташы, Ақсуат, Ақжол, Талапбекеті, Бірлік,
Тақыркөл, Түгіскен, Жайылма, Қорасан, Бесарық ауылдары.
Жалпы Жаңақорған ТАТ құрастырылған сыйымдылығы (1.1 сурет) 6838
нөмірді құрайды, олардан 6255 әрекетте, яғни торап 93% күшіне енген.
Жаңақорған ТАТ АТС бойынша сипаттама 1.1 кестеде келтірілген.
13
1.1 К е с т е - Жаңақорған телекоммуникация аудандық торабының АТС сипаттамасы
14 №
АТС атауы
АТС түрі
Пайдалануға
берілген жыл
Монтаждалған
сыйымдылық
Қолданыстағы
сыйымдылық
1
Жаңақорған
DRX-4
2004
2300
2144
2
Ақжол
М-200
2004
250
212
3
Қожакент
М-200
2005
250
200
4
Санаторий
М-200
2004
150
120
5
Өзгент
МС-240
2007
250
195
6
Шалхия
М-200
2004
250
235
7
Талапбекеты
КАТС 50200
1995
250
226
8
Аққұм
М-200
2000
150
124
9
Төменарық
М-200
2001
480
476
10
Байкенже
М-200
2004
250
240
11
Жаңарық
МС-240
2007
176
159
12
Бесарық
МС-240
2007
250
234
13
Түгіскен
М-200
2004
456
408
14
Баспақкөл
КАТС 50200
1994
200
209
15
Қандөз
М-200
2005
200
181
16
Келінтөбе
МС-240
2007
200
189
17
Талап
МС-240
2007
200
190
18
Сунақата
М-200
2005
200
176
19
Екпінді
М-200
2005
176
162
20
Бірлік
МС-240
2007
200
175
Сунақата
АТС М-200
200№№
Шалхия
АТС М-200
250№№
Бірлік
АТС МС-240
200№№
Талапбекеті
КАТС 50200
250№№
АҚТС
Қызылорда
қаласы
AXE-10
4х
1,2 2х
РЖ
СА С
NE
4х
1,2
Екпінді
АТС М-200
176№№
Төменарық
АТС М-200
480№№
17
.
Санаторий
АТС М-200
150№№
М
К-
Аққұм
АТС М-200
150№№
МК
9
Ж
Ж
С10,
ТС-5
.
.
1
х0
х0,9
ДАМА
6 ағын
Бесарық
АТС МС-240
Қандөз
АТС М-200
200№№
Талап
АТС МС-240
200№№
Баспақкөл
КАТС 50200
200№№
ао.Жаңақорған
СТЖ хDSL ППБК 1х4х0,9
DRX-4
2300№№
45км.
Келінтөбе
АТС МС-240
ТО
Ж
СТ
30
50
.
-03
Ж О
45км.
-50-0
3
200№№
Түгіскен
АТС М-200
456№№
Бәйкенже
АТС МС-240
250№№
Жаңарық
ТО
.
50
-03
Қожакент
АТС М-200
250№№
АТС МС-240
176№№
Ақжол
АТС М-200
250№№
Өзгент
АТС МС-240
250№№
1.1 Cурет - Жаңақорған телекоммуникация аудандық торабының байланысты ұйымдастыруының қазіргі кездегі сұлбасы
15
25км.
ТОТЖ ОКСТС-50-03
250№№
1.2 Жобаның мақсаты мен міндеттері
Жобаның мақсаты - ертеден келген аналогты құрылғыны жаңа цифрлық
ЭАТС құрылғысына алмасытра отырып, ауылдық телефон желісінің сапасын
көтеру және табысты көбейту болып келеді. Ауыл тұрғындарын еліміздегі
барлық тұрғындар сияқты жаңа телекоммуникациялық кызметімен
қамтамасыздандыру. Ауыл және қала тұрығындары арасында өмір тіршілік
қатынасы, білім алу және де басқа әлеуметтік қызмет көрсету жағына
дисбаланс орнату.
Жаңа технологияларды енгізуге байланысты эксплутациялық шығынды
қысқарту және табысты АТЖ экономикалық сатып алуды дамыту керек.
Байланыстың қызмет көрсетуін және инвестициалық, өзіндік шарт құруын табу
керек.
1.3 Міндет қою
Алдында орнатылған АТС ғимаратын қолдану ғимараттың қайта
жобалану шығындарының азайуына алып келеді, өз кезегінде ол жобаға
салынатын инвистиция салымдарын азайуына алып келеді. НТА орнатуға
тіркелген сұранысты есепке ала отырып СКШ сыйымдылығын жүзеге асыру
құрылғының тұрып қалу қаупін қысқартуға, сыйымдылықтың әрекет ету
процесін жылдамдатуға және соған сай, жобаның тиімділігін арттыруға
мүмкіндік береді.
Ол үшін істеу қажет:
- байланыстың сапасын жаңарту;
- қолдану кезiндегі шығындарды азайту;
- құрылғыны таңдау;
- құрылғыны орналастыру;
- қоғамның клиенттерiн санының 1376 абоненттерге көбеюiне;
- ЭАТС және СТЖ кеңейту үшін құрылғы сатып алу;
- ЭАТС және СТЖ құрылғыларын құрастыру және тексеру;
- СКШ дамуына байланысты ҚМЖ жүргізу;
- жаңа абоненттердің қосылуы;
- пайда болатын жүктеменi есептеу және бағыт бойынша жүктемені
есептеу;
- пайда болған арнаны есептеу;
- құрылғыны есептеу;
- желілердің косылуын есептеу;
- ОТБЖ негізгі параметрін есептеу;
- экономикалық негіздеу;
- ӨТҚ сұрақтарын қарастыру.
16
1.4 Байланыс құралдары дамуына шолу
Бүгінгі күнде ауыл аймағында телефонмен жабдықтау қалаға қарағанда
екі жарым есе және үш жарым есе аз. Бірінші кезекте бұл ауыл телефон
байланысының (АТЖ) зияндылығымен түсіндіріледі, оның негізгі себептері:
абоненттер бөлігінің АТС алыстығы, нәтижесінде оны пайдалануға және
дамытуға шығындар орта жылдық табыстан үш және жеті есе асып кетеді:
абонент топтарының аздығы: ауылдарда сыйымдылық өсуі болжамының
қиындығы.
Ауыл аймағының телефонмен жабдықталуына байланысты
ұйымдастырудың жеке техникалық шешімінің толық жетілмеуіне байланысты
қиындатылған. Техникалық фактор АТЖ
дамуы және пайдалануында
экономикалық көрсеткіштерді жақсартуды басым роль ойнайды.
Сонымен бірге, ауылды телефонмен жабдықтау қалаға қарағанда екі-үш
есе жылдам жүреді, және де егер байланыс операторларының табысын,
байланыс құралдарын пайдаланушылар мен жалпы қоғамды (аудан, мемлекет)
алғанда, барлық әлеуметтік және экономикалық факторларларды жиынтығымен
қарағанда АТЖ
тиімділігіне 100
адамға шаққанда 14-16 телефон
аппараттарының (ТА) тығыздығында жетуге болатыны айқын көрінеді. Ауыл
байланысының дамыған инфрақұрылымының болуы көп жағдайда
ауылшаруашылық өндірісінің тиімділігін жоғарылататына септігін тигізетіні
туралы дәйекті жоққа шығаруға болмайды.
АТЖ басым жағдайда 160-тан 2048 кбитс жылдамдықта радиалды
немесе айналмалы схема бойынша РРЖ немесе бір жұпты, төрттен бір
кабельдердің көмегімен ОБ-қа қосылған 16-дан 90 ға дейінгі нөмір
сыйымдылықты орталық блок (ОБ) және жайма абоненттік модульге (ЖАМ) ие
үлестірілген сыйымдылықты соңғы сандық АТС-ларды пайдаланумен құрылуы
тиіс (1.2 суретке қараңыз). Мұндай АТС-ларда тарату және үлестіру бір уақытта
жүзеге асырылады. ОБ және ВАМ-ға әрекеттегі және құрылып жатқан
абоненттік желілердің өткізу қабілетін жоғарылату үшін аз арналы аппаратура
және абоненттің радиожетімділіктің құралдары қосылуы мүмкін.
Радиожетімділік құралдарын енгізу және оны алыстатылған абоненттік
топтарға немесе жеке абоненттерге қолданудың үлкен көлемі кабельдік
желілерді құруға үлкен шығындарды болдырмауға және ауыл тұрғындары үшін
телефон қосу мерзімін азайтуға септігін тигізеді. АТБ-та аналогты және сандық
радиалды радиожүйелерді (сыйымдылығы 100 ден 600 нөмірге дейін)қолдануға
болады, DECT, NMT-450,
GSM, WLL-CDMA
PPK-35.0 ридаожүйе
технологиялары және т.б. (CDMA-дан басқа) мобильді байланысты
ұйымдастыруға ыңғайлануы мүмкін.
17
1.2 сурет - Ауылдық телефон желілерін құру сұлбасы
ОС жергілікті (ауыл) телефон желісі абоненттері арасында шеттік және
транзиттік байланыс орнатуды қамтамасыз етеді. ОС арқылы ҚТС, АҚТС және
аудан орталығының арнайы қызметтерімен ауыл абоненттерінде байланыс
жүзеге асырылады. Аудан орталығының ҚТС сыйымдылығына байланысты ОС
ретінде ауыл немесе қалалық типті стансалар пайдаланылды.
ТС арқылы келесі байланыстар орнатылады: СС, СС және ОС (сандық
станса) абоненттер арасында шеткі және тразиттік байланыс, сонымен қатар СС
және ТС АҚТС-ға шығуы. Бар ауыл АТС (ААТС) жаңашаландыру минималды
қаржы шығынында байланыс сапасын жақсарту мақсатында жүргізіледі. Бұдан
басқа, таратудың аналогты желілерін сандыққа ауыстыру жүргізіліп жатыр,
нәтижесінде станса аралық алмасу ИКМ-30 немесе ИКМ-15 арналары бойынша
жүргізілуде, байланыс бағасын автоматты есептеу, ААТС диагностика
құралдары енгізілуде, нөмірді автоматты анықтау (НАА) енгізіліп немесе
ауыстырылып жатыр. Алайда бар ААТС жаңашаландыру нөмір
сыйымдылығын арттыру және дәстүрлі (жергілікті және қалааралық байланыс,
шұғыл тапсырыстық және ҚҚТ ақпараттық қызметтер, ISDN қызметтері) және
жаңа технологиялармен туындаған (деректерді табыстау, Интернетке кіру)
қызметтердің жаңа түрлерін енгізу секілді маңызды мәселелерді шешпейді.
Бұл мәселелерді шешу үшін АТЖ-ге сандық АТС жаңа ұрпақтарын
енгізу, сонымен қатар жетімділікті абоненттік желілер мен жоғары
жылдамдықты біріншілік желілерді құру қажет.
1.4.1 Ауыл АТС-на қойылатын талаптар
Қазақстан ВАҚ талаптарына сай ААТС мыналарды қосу мүмкіндігін
қамтамасыз етуі қажет:
- жеке пайдаланудағы және мекемелер мен кәсіпорындарда телефон
аппараттары (максималды жүктеу - 0,15 ЭрлАЛ), абонент құқығында стансаға
қосылаты кіші АТС;
- жергілікті және қалааралық байланыс таксофондары, сонымен қатар
сервистің ақылы қызметтерімен байланыс;
- кіріс байланысы бойынша сериялық іздеумен аудандық сөйлесу пункті;
18
- телефон алгоритмі бойынша байланыс орнатылатын деректерді
табыстау құрылғылары;
- ISDN шеткі сандық құрылғысы;
- тікелей абоненттер желісі (абоненттік ұзартқыштар).
Ауыл транспорттық
желілерін жаңашаландыру принциптері.
Транспорттық желі бүкіл телекоммуникациялық желінің іргетасы рөлін
ойнайды. Ол көптеген коммутациялық желілерді ресурстармен (арналар мен
тракттар) қамтамасыз етеді.
Ауыл аймағында транспорттық желілерді жаңашаландыру қалаларға
сипатты принцип бойынша жүзеге асырылады.
Негізгі нұсқа - синхронды иерархия ұрпағына кіретін сандық жүйелермен
тығыздалатын сигналдарды жіберудің заманауи ортасын қолданумен
айналымдарды құру. Айналмалы құрылымға негізделген транспорттық
желілердің үлгісі 1.3 суретте келтірілген.
1.3 Cурет - Ауылдың транспорттық сұлбасы
Әрбір ауыл АТС мекемесінде (кроссында) желілік торабы (ЖТ) құратын
құрылғылар жиынтығы орналасқан. Ол транспорттық желінің сенімді және
сапалы функциялануын қамтамасыз ететін негізгі элемент болып табылады.
ОС,
УСП
пайдаланатын ауыл АТС-ларына аймақішілік желінің
тапсырыстық және қалааралық байланыс желісі (ТБЖ мен ҚБЖ) бойынша
АҚТС мен, сонымен қатар ауыл әкімшілік ауданының ақпараттық-
анықтамалық, тапсырыстық және шұғыл қызметімен әсерлесуге талаптар
қойылады. Бұл қосымша интерфейстер мен сигнализация хаттамалардың
болуын талап етуі мүмкін (желілік - сандық немесе физикалық төрт өткізуші
ТБЖ, ҚБЖ бойынша, үш өткізуші физикалық БЖ бойынша, регистрлік
импульстік пакет көпжиілікті кодты тәсіл бойынша).
АТЖ-де жартылай автоматты байланыс қажеттілігі әлі күнге дейін
сақталуына байланысты, ОС аудан орталығының ҚТС мен әсерлесудің
19
мүмкіндігін қамтамасыз етеді. Қазіргі аудан орталықтарында бар МТС ОС
құрамына кіретін немесе ИКМ тракты бойынша ОС-ға қосылатын және жеке
қойылатын телефоншылардың жұмыс орындарының электронды
құрылғыларын жаңашаландыру орынды болып табылады.
1.4.2 Ауыл телефон желісінің цифрландырылуы
Ауыл телефон желісі (АТЖ) ауыл әкімішілік аймағының ауданында
пайдаланудағы телефондық құрылыстар кешенін бірлестіреді. Бұл кешенге
аудан орталығы, ауыл, қала типті және ауданның басқада ауылдарының
стансалық, желілік және абоненттік құрылғылары кіреді.
Жоғарыда қарастырылған АТЖ құру принципі ауыл желілерінің
цифрландырылуында да сақталады, ол негізінен біріншілік сандық желіні құру
мен пайдаланудағы жоғары шығындар және ауыл аймағының әртүрлі елді
мекендерінде орнатылған стансалардың өзара тартылуымен байланысты.
Отандық ауыл біріншілік желілерінің бүгінгі жағдайы сипатталады:
- желілер мен арналардың қымбатшылығы мен жеткіліксіздігі;
- стандартты емес жылдамдықты ескірген сандық тарату желілерін
(СТЖ) және аналогты тарату желілерін (АТЖ) жаппай пайдалану;
- аналог - сан - аналог бірнеше ауысымдарының мүмкіндігі.
Ауыл байланысын цифрландыру таратрудың сымды және сымсыз
жүйелерін пайдаланумен біріншілік желінің жаңашаландыруына
коммутициялық құралдарды ауыстырудан бөлек, 2048 Кбитс тарату
жылдамдығымен стандартты АКМ тракттарын ұйымдастыру мүмкіндіктерін
қамтамасыз етуді талап етеді.
Болашақты ауыл желісі болжайды:
- қазіргі кездегі қызмет көрсетілмеген абоненттік шығарымдармен
үйлесімді сыйымдылыққа қарағанда көбірек сандық АТС пайдалану;
- сымды және сымсыз (радио) жетімділікті кеңінен қолданумен
абоненттік жетімділ желісін кеңейту;
- мүмкіндігі барынша СС және абоненттік жетімділік құрылғыларын
қосумен радио-түйіндіктен радио (бір деңгейлі) құрылымға өту.
АТЖ цифрландырылуы бірнеше ауыл аймақтарында бір сандық СС
қолдануға және комбинирленген телефон желілерін (КТЖ) құру мүмкіндіктерін
кеңейтуге мүмкіндік береді.
Астынан цифрлау. АТЖ цифрландырылуының шынайы жобалары жиі
астынан жүзеге асырылады, яғни бірінші кезекте СС-да ТС-ын ауыстыруды
меңзейді, өйткені байланыс операторының бірқатар себептеріне байланысты
ОС немесе УСП ретінде бар стансаны жібереді. Бұл себептер келесіде болуы
мүмкін:
- ОС ірі елді мекенде орналасқан және оның техникалық қызмет көрсетуі
мен пайдалану мәселелері кіші елді мекендерде орналасқан стансаларға
қарағанда жеңіл шешіледі;
20
- желілердің сенімділігіне қойылатын жоғары талаптарға байланысты
операторлар әйгілі отандық немесе шетелдік кәсіпорындардың өнімін ОСУСП
ретінде көргілері келеді;
- ОСУСП ауыстыру қомақты қаржы жұмсалымын талап етеді.
Төменнен нұсқасын іске асыру үшін цифрландырудың бастапқы
кезеңдерінде бар аналогты-сандық телефон желілерінің жоғары аталған
интерфейстер мен станса аралық сигнализация хаттамаларының едәуір
жиынтығының сандық СС қуаттау немесе тым болмаса, сигнализация
конверттерін қолдану талап етіледі.
Жоғарыдан цифрландыру бірінші кезекте ауыл желісінің ОС ауыстыру,
дұрысталған сандық желіні және АТЖ аясында ЖАД-7 желісін құруды
көздейді және егер ескі электр механикалық ОС бар сандық ТС барлық
талаптарды қанағаттандырса (сыйымдылығы бойынша даму перспективасы,
сигнализация хаттамалары жиынтығын есепке ала отырып) және оны ОС
ретінде пайдалануға рұқсат ететін сертификаты болса ғана соны
демонтаждаумен жүзеге асыруға болады. Уақытша нұсқа ретінде екі ОС
біруақыттық жұмысы рұқсат етіледі, демонтажға жататын ескі және қайтадан
енгізілген сандық.
Алдағы сандық ОС ТС дәрежесіне ауыстырған жағдайда бар аналогты
сандық желінің, интерфейстердің едәуір тізбегі мен станса
аралық
сигнализация хаттамаларының қайта енгізілген сандық ОС қуаттаудық
қажеттілігі жоқ. Бар байланыспен әрекеттесудің барлық функциялары (станса
аралық сигнализация интерфейстері мен хаттамаларының үйлесуі) алдыңғы
ОС-ға жатады (енді ТС). Қайтадан енгізілген сандық СС сандық тракттарды
қолданумен қайта енгізілген сандық ОС-ға біртіндеп қосылу мүмкін. Мұнда
кезектегі қолдануға ИКМ-30 комплекттері босатылады. Алайда, мұндай
нұсқада АТЖ бар бөлігінде БЖ санын жоғарылату талап етілуі мүмкін, өйткені
ескі ОС-ны ТС-на ауыстырғаннан кейін оның ТС-на қосылғандар СС ретінде
қолданылуы және ТС ретінде қайтадан енгізілетін ОС-ға қосылуы қажет.
Ауыл аймағында АТС орнатқанда сенімділікті төмендетусіз шешімдерде
пайдаланылатын озық технологиялар мен арзашылықтарды үйлестіру мүмкін
емес. АТЖ-де байланыс сенімділігін арттыру мәселесі біріншілік желінің
айнаылмды құрылымын пайдаланумен және абоненттік радиожетімділікті
қолданумен шешілуі қажет.
АТЖ құрудың бір сатылы схемасы сенімділікті арттырады және байланыс
орнату уақытын азайтады, соған сай, перспективалы болып табылады. Екі
сатылы құрылу түйінқұрудың техника-экономикалық мақсаттылығы
жағдайында сақталады.
АТЖ-де кеңінен қолдану абоненттік шығаруларды табуы қажет. Басқа
жүйенің абоненттік шығарулары ААТС-ға (тірек стансасы) қарағанда, кез
келген абоненттік жетімділік желісінің құрылғысы секілді, жоғарыда аталған
стандартты интерфейстер мен сигнализация хаттамаларын қолданумен
қосылады. Мұнда абоненттік шығарулар сәйкестік сертификатына ие болуы
қажет.
21
Жеке меншік абоненттік шығарулар фирмаішілік сигнализация
хаттамаларын қолданумен тіректік АТС-ға қосылау мүмкін, мұндай жағдайда
бұл құрылғы АТС ажырамасы бөлігі болып табылады және тек қана бір
стансамен қолданылуы мүмкін, ал сәйкестік сертификаты құрылғының тұтас
комлпектіне беріледі.
Ішкі жүктемені (концентраттарды) тұйықтаусыз абоненттік шығаруларды
қолдану абоненттердің алыстатылған топтарына қызмет ететін құрылғыны
ықшамдауға және арзандатуға мүмкіндік береді. Мұндай шешімде
функциялардың басым бөлігі ААТС-ға (тіректік станса) жатады, нақтырақ
айтқанда:
- бағасын есептеу;
- ОІШЖ;
- шақыруды бағдарлау бойынша функциялардың белгілі бір бөлігі;
- техникалық қызмет көрсету және пайдалану функцияларының едәуір
саны (сондай-ақ, трафиті бақылау, бағдарландыруды басқару, желіні басқару).
Барлық байланыстар тірек стансасы арқылы орнатылатын шешімдердің
кемшіліктеріне ішкі жүктеменің тұйықталуымен абоненттік шығару, ААТС
(тірек стансасы) БЖ және төмен сенімділік жағдайына қарағанда көбін
жатқызуға болады: тракттың авариясы кезінде тіректік стансаға осы абоненттік
шығарулар арасында байланыс орнату мүмкін емес.
Абоненттік шығарулар ретінде мультиплекторларды пайдалану
абоненттік шығарымдарда шақыруды өңдеуде (абоненттік сигнализацияны
түрлендіруден басқа) және жүктемені шоғырлаудың қандай да бір
функцияларының толық жоқтығын болжайды (1.4 сурет).
1.4 Сурет - Орталықтандырылған құрылымымен концетратор
Бір алыстатылған топтың абоненттері арасында едәуір тартылыс орны
бар ауыл желілерінде мұндай шешімдер тек қана шектеулі қолданысқа ие
болуы мүмкін. Ішкі жүктеменің тұйықталуынсыз мультиплексорлар мен
концентраторларды қолданумен қосуды тек ИКМ бірнеше тракттары бар
кезінде орынды болып табылады. Қазір ТС немесе ОСУСП шеткі ауыл
стансаларына қосқанда олардың кіші сыйымдылығына байланысты 30 арнадан
артығы талап етілмейді, сондықта не болашағы жоқ аз арналы тарату жүйелері
пайдаланылады, не болмаса бірнеше СС ИКМ бір трактына қосылады.
22
Ішкі жүктемесі тұйықталған коммутациялық жүйелерді қолдану ішкі
жүктемесінің
(СС немесе абоненттік шығару)
тұйықталуынсыз
мультиплексорларды және концентраторларды қолдануға тән шешімдердегі
кемшіліктердің алдын алуға мүмкіндік береді, нәтижесінде АТЖ бар
құрылымына жақсы енеді. Алайда мұндай шешім қосылатын коммутациялық
құрылғыны күрделілендіреді және соған сай бағасын қымбаттатады, өйткені
баға есебі функциялары, техникалық қызмет көрсету және пайдалануды, ал
үлкен сыйымдылықта ОІШЖ функцияларында жүзеге толық көлемде жүзеге
асыруды талап етеді.
1.5 Сандық тығыздалудың көп арналы жүйесін пайдалану
Telmax - жалғыз ширатылған жұп арқылы nn санында (nn 4, 8, 10 немесе
12 абонент болуы мүмкін) абоненттерді жаплы қолданудың (POTS) қарапайым
телефониясын жеткізу үшін SDSL (Symmetrical bit rate Digital Subscriber Line -
таратудың жоғары жылдамдығымен сандық абоненттік байланыс желісі)
технологиясы пайдаланылған сандық тығыздалудың көп арналы жүйесі. Бұдан
басқа, Telmax жүйесі ISDN-ге қосылу да мүмкін. Абоненттердің ІSDN немесе
POTS қа барлық қосылулары жалғыз ширатылған сым арқылы жүзеге
асырылады (1.5 сурет).
1.5 Сурет - Telmax сандық тығыздалуының көп арналы жүйесі
1.5 суретте көрсетілген қарапайым кескінде - Telmax жүйесі орталық
стансаға Telmax стансалық шкафына қойылатын стансалық платадан (EU) және
алыстатынған абоненттер мен ширатылған сым EU мен қосылған мекемелер
мен мекемелер маңында орнатылған дистанциялық блоктан (RU) тұрады.
Дыбыс және сандық ақпаратпен бір уақыттық, еркін, дуплекстік байланыс
орталық станса мен абонент арасындағы nn арнасы бойынша жеткізіледі, әрі
SDSL коммутациялық технологиясы жалғыз ширатылған сым арқылы
цифрланған дыбыс пен ақпаратты тарату қызметін атқарады. Стансалық плата
мен дистанциялық блок арасындағы сандық байланыс 1.2 кестеде келтірілген
23
мәнге тең немесе одан кіші эквивалентті басылумен кез келген контурда тарату
жылдамдығымен жүргізіледі: тарату жылдамдығы мен сигналдың басылуы
мүмкін болған конфигурацияларда.
Жүйенің екі шетінде де қарапайым сандық телефон арналарының nn
сигналдары ИКМ сандық биттік ағындарда түрленеді, 2В1Q желілік кодталған
сигналға комбинацияланады және түрлендіріледі, одан кейін трансформатор
арқылы ширатылған жұпқа әкелінеді.
1.2 Кесте - Тарату жылдамдығы мен басылу
Диапазонның қосымша кеңдігі контур, қоңырау, полярлық, өлшеу және
бақылау қызмет көрсету секілді сигналдық ақпаратты таратуды қамтамасыз
етеді. Тарату мен функциялану сенімділігі эхоны сөндірумен және SDSL
өңдегенді қателіктерді түзеумен жақсартылады.
EU және RU блоктарының ISDN интерфейстері орталық станса мен
желілік жалғау портының дұрыс жұмысын қуаттау үшін қарсы жатқан
интерфестердің шарттарымен қосылады. Бұл тұрақты тоқ бойынша шартқа да,
2В1Q сигналдық мәнге де қатысты.
Стандартты ISDN 16 kps D - EU мен RU арасында арна айқын беріледі.
Қосымша сигналдық арналар жүйенің екі ұшы арасындағы ақпаратты активтік
қуатын беретін сигнализация үшін қолданылады. RU мен желі ұштары
арасындағы контурдың кедергісі шамамен 500 Ом лимиттеледі.
Telspec Telmax жүйесі орталық станса мен абоненттер арасындағы
желілерге арналған. Өздерін жақсы ұсынған Telplus жүйелері және ондағы
пайдаланылған HDSL технолгиясымен қатар тарату жүйелері үшін, Telspec
Telmax жүйесі бар мыс кабельдік жүйесін едәуір жоғары тығыздауда келесі
табиғи басқыш болып табылады. Бұл жүйелер мыс кабелі бойынша телефония
мен сандық қызметтерді жақсартылған жеткізуде Telspec ұсынатын құралдар
ұрпағының бөлігі болып табылады.
1.6 Телефон желісі арқылы интернетке қосылу
ADSL модем - соңғы кезде екпіндеп атақ жинап жатқан құрылғы. Бұл
неден келіп шығатынын талқылап көрейік, әрі мұны қарапайым үй бикелері
түсінікті болу үшін қарапайым деңгейде жасайық.
24 Арна саны
Тарату жылдамдығы
(кбитсек)
Эквиваленттi өшу (дБ)
150 кГц болғанда
12
872
28
10+i
904
28
10
720
30
8+i
720
30
8
584
35
4+i
456
40
4
336
48
ADSL (Asymmetric Digital Subscriber Line) аббревиатурасының мағынасы
Асимметриялы сандық абоненттік желі деп ашылады - атауының өзі
технологияға бастапқыда салынған абонентке және кері бағытталған алмасу
жылдамдықтарының айырмашылықты көрсетеді. АТС-ға орналасқан ADSL
құрылғысы және абоненттік ADSL-модемі телефон желісінің екі ұшына
қосылып, 3 арнаны құрайды:
- желіден компьютерге деректерді табыстаудың жоғары жылдамдықты
арнасы (жылдамдық - 32 Кбитс тан 8 Мбс-қа дейін);
- компьютерден желіге деректерді табыстаудың жылдам арнасы
(жылдамдық - 32 Кбитс тан 1 Мбс-қа дейін);
- телефондық сөйлесулер жүретін телефон байланысының қарапайым
арнасы.
Бұл қарапайым желі телефон желісі бойынша қандай да бір алдын ала
дайындықсыз Интернетке жетімділіктің максимальді жылдамдығы.
Қарапайым модем телефон сияқты сол телефон арнаны пайдаланады.
Интернетке қосылғанда провайдер қайда орналасса да, сіздің модеміңіз бен
модем провайдері арасында тікелей байланыс орнатылады. Осы жолдың қай
бөлігін телефондық сигнал сандық формада өтуіне байланысты, максимальді
жылдамдық 2,3 немесе 8,2 Мбитс қа жетуі мүмкін.
ADSL негізгі артықшылығы - бұл әмбебаптылық. Әмбебаптылық
себептері қарапайым: телефон модемдері дыбысты жіберу үшін дәстүрлі
телефонияда пайдаланылатын сол жиілік диапазоын пайдаланады - 4 кГц-тен
жоғары емес. Сондықтан телефон модемдерінің сигналдары дыбыс
коммутицияланған телефон арнасы бойынша берілетін сол ереже және сол
аралық бойынша жіберіледі. Бұл ерешелік сандық модемдердің Интернет
тартуында таралуын қамтамасыз етті
-
сонда, провайдермен немесе
корпоративтік желімен байланысу үшін қалааралық, ал кейде халықаралық
пайдалануға тура келді.
Интернетке коммутацияланған жетімділік провайдерлерін кез келген
қалада табуға болады, ал деректерді шифрлеу құралдары корпоративті
желілерге қорғалған жетімділікті жүзеге асыруға және ашық желі - интернет
арқылы банк есебін басқаруға мүмкіндік береді.
Желінің жағдайына және қандай АТС-ға байланысты - сандық, сандық
үшін максимальді жылдамдық 8,22,3 Мбитс пен шектеледі.
Көптеген адамдар үшін коммутацияланған жетімділік - қазірге дейін
жалғыз мүмкіндік және сонда - интернетке жетімділіктің ең арзан тәсілі.
1.7 ААТС сигнализациясының интерфейстері мен хаттамалары
ААТС АТЖ-де барлық бар телефон стансаларымен, сонымен қатар ауыл
аймағында ұйымдастырылған МӨАТС құқықтарыда АТЖ-ге қосылатын
ведомстволық және коммерциялық желілермен өзара әрекеттесуді қамтамасыз
етуі қажет. Осыған байланысты ААТС-ға ЖҚТф сигнализация интерфейстері
мен хаттамаларынның едәуір жиынтығы талап етіледі (1.3 кесте).
25
1.3 Кесте - ААТС станса аралық интерфейсі
Абоненттік жетімділік сигнализациясы. DSS-1 абоненттік жетімділіктің
сигнализация жүйесі тіректік АТС-ға МӨАТС құқықтарына АТЖ-ге ISDN
функцияларымен МӨАТС немесе абоненттік жетімділік желісі құрылғысын
қосуда үлкен болашаққа ие, бірақ, мысалы СС сыйымдылығы кіші МАТС кіші
болса да СС немесе ТС қосу үшін қабылданбайды:
- кіріс байланысында жоғарыда сипатталған талаптарға сай жергілікті
үстінде орнатылған телефоншының қалааралық байланыс басымдылығын
қамтамасыз ету мүмкін емес;
- абоненттен шығатын setup хабарламасын орнатқанда шақырушы
абонент нөмірін жіберу мүмкін, бірақ автоматты зоналық, қалааралық және
халықаралық желіге абоненттің шығысына абоненттік желінің типін (жеке,
таксофон, сөйлесу пункті және т.б.) мүмкіндік бермейтін категорияны жіберу
қарастырылмаған.
Жаңашаландыруды кезең бойынша жүзігу ұсынылады, яғни ИКМ-15
және М-200 бен желінің төменгі учаскесінің схемасы клиеттер және ЭБАТ
қызметкерлері үшін жаңасына ауыстырылуы қажет. Бұл жаңашаландырудың
бірінші кезеңінде ауылда ескі шеткі стансаны оның жергілікті және өндірістік
функцияларын сақтаумен қалдыруды және жаңа қызметтер енгізуді көздейді.
Сұлбалар 1.6 суретте келтірілген.
Бұл үшін кодтау мен
сигнал жіберудің жаңа технологияларын
пайдалатын қымбат емес (желілік тракт құрылғысымен бірге порт $100-дан
артық емес) және заманауи, пайдалануда қарапайым құрылғыны пайдалану
қажет, осы ұсыныстың негізгі мәні.
26 Атауы
Интерфейс типі
Ескерту
Сандық
итерфейстермен
БЖ: - А
2048 Кбитс.
1024 Кбитс.
Міндетті түрі.
Міндетті емес түрі.
Сандық
итерфейстермен
БЖ: - С2, С1
- С22
4 - , 6 - ,8 - сымды
физикалық тарау
жүйесімен
3 - сымды БЖ
Міндетті емес түрі.
Міндетті емес түрі. (аналогты
АТС үшін қарым-қатынас).
1.6 Сурет - Жаңартуға дейінгі сұлба
1.8 Қызылорда облысы Жаңақорған ауданы ТАТ телефон желісін
жобалау
1.8.1 Қызылорда облысы Жаңақорған ауданының телекоммуникациялық
торабы желілерін жаңарту
Осы дипломнық жобада Төменарық ауылының телекоммуникациялық
желісін кеңейту ұсынылады:
- М-200 типті бар ЭАТС 500 нөмірге кеңейту үшін құрылғы алу;
- ЭАТС монтажын жасау және ретке келтіру;
- 500 нөмірге даму бойынша ҚМЖ жүргізу.
Сыйымдылықты 30% қосымша қорға жинау үшін кросс құрылғысын
MDF және DDF дамытуда қарастыру қажет. Мұнда жеткізілімде тоқ және
кернеу бойынша 100% қорғанысты қамтамасыз ету қажет.
Сатып алуда ЭҚҚ ескеру қажет:
- стационарлық аккумуляторлық батареялардың сыйымдылығын
арттыру;
- ҮЭҚК түзеткішін стационарлық жүктемеге сай келетін (қосыша
жүктемені қосу үшін қуаттың 10% запасын ескере отырып) ЗҚС мен БЭҚҚ-2
маркалы түзеткішке ауыстыру;
- айнымалы кіріс кернеуінің стабилизаторын алу;
- кондицирлеудің преционды жүйесін және ҚМЖ қарастыру;
- ЭҚҚ жағдайын диастансалық бақылау үшін БЭҚҚ түзеткіші үшін
бақылаушының болуы.
Төменарық ауылында ЭАТС талшықты-оптикалық байланыс жүйесі
бойынша Жаңақорған аулының ЭАТС-на қосылуына мүмкіндігі болғандықтан
ЖАД-7-ға
2ЖДА
станса
аралық сигнализациясын ауыстыру
орынды.
Босатылған платаларды арналық кеңейту және М-200 типті басқа АТС ЗҚС
үшін қолдану керек. ЖАД-7 бойынша қосылудың техникалық мүмкіндігі бар.
ЖАД-7 сигнализациясы үшін код алынды. Төменарық ауылының ЭАТС
бағытының сызбасы 1.7 суретте көрсетілген. Төменарық ауылының ЭАТС
бағытының жобаланған сызбасы 1.8 суретте көрсетілген.
27
480 сандық АЖ
Төменарық
ауылының ЭАТС
1Е1, 2ЖДА, ТОТЖ ПолиКом-300
Жаңақорған ауылы
1.7 Сурет - Төменарық ауылының ЭАТС бағытының қазіргі сызбасы
980 сандық АЖ
Төменарық
ауылының ЭАТС
8Е1, ЖАД-7, ТОТЖ ПолиКом-300
Жаңақорған ауылы
1.8 Сурет - Төменарық ауылының ЭАТС бағытының жобаланған
сызбасы
1.8.2 Түгіскен ауылының АТС желісінің 500 нөмірге кеңейтілуін
жаңашаландыру
Қазіргі кезде Түгіскен ауылында 456 нөмірге 320 нұсқалы М-200 типті
ЭАТС орнатылған. Осы АТС-ды кеңейту орынсыз, өйткені АТС түрі ескірген
және кіші сыймдылықты ауыл АТС-на арналған.
Осыған байланысты Түгіскен ауылында телекоммуникация желісін
кеңейту жобасымен ұсынылады:
- 956 нөмірге ЭАТС құрылғысын алу;
- ЭАТС монтаж жасау және ретке келтіру;
- даму бойынша 500 нөмірге ҚМЖ жасау.
Жалпы сыйымдылығы 456 нөмір абоненттерді жаңа ЭАТС-на қосу.
ЭАТС-да М-200 типті босатылған ЭАТС 456 нөмірді ажырату және АТС-сын
келесі объектіге ауыстыру қажет:
- Жайылма ауылына 200 нөмір;
- Манап ауылына 176 нөмір.
80 нөмірді абоненттік төлем ретінде Шиелі ТАТ Шоқай ауылын кеңейту
үшін беру қажет.
Сыйымдылықты 30% қосымша қорға жинау үшін кросс құрылғысын
MDF және DDF дамытуда қарастыру қажет. Мұнда жеткізілімде тоқ және
кернеу бойынша 100% қорғанысты қамтамасыз ету қажет.
Түгіскен ауылында ЭАТС талшықты-оптикалық байланыс жүйесі
бойынша Жаңақорған аулының ЭАТС-на қосылу мүмкіндігі болғандықтан
ЖАД-7-ге 2ЖДА станса аралық сигнализациясын ауыстыру орынды. ЖАД-7
бойынша қосылудың техникалық мүмкіндігі бар. ЖАД-7 сигнализациясы үшін
код алынды.
Сатып алуда ЭҚҚ ескеру қажет:
- ЭҚК алу (ЗҚС мен және есептеу қуатының импульстік блогымен
түзеткішті қосыша жүктемеге қосу үшін 10% запасты ескере отырып, 10
сағаттан кем емес автономды жұмысты қамтамасыз ететін қызмет көрсетпейтін
2 топ аккумуляторлық батареялар, кіріс айнмалы кернеудің стабилизаторы);
28
- кондицирлеудің преционды жүйесін және ҚМЖ қарастыру;
- ЭҚҚ жағдайын диастансалық бақылау үшін БЭҚҚ түзеткіші үшін
платалар мен бақылаушылардың болуы.
Түгіскен ауылының ЭАТС бағытының сызбасы 1.9 суретте көрсетілген.
Түгіскен ауылының ЭАТС бағытының жобаланған сызбасы 1.10 суретте
көрсетілген.
456 сандық АЖ
Түгіскен
ауылының ЭАТС 1 Е1, 2ЖДА , ТОТЖ ПолиКом -300
Жаңақорған ауылы
1.9 Сурет - Түгіскен ауылының ЭАТС бағытының қазіргі сызбасы
956 сандық АЖ
Түгіскен
ауылының ЭАТС
6Е1 ЖАД -7 ТОТЖ ПолиКом -300
Жаңақорған ауылы
1.10 Сурет - Түгіскен ауылының ЭАТС бағытының жобаланған
сызбасы
1.8.3 Баспақкөл ауылы телекоммуникалық желісін жаңашаландыру
бойынша
Толық цифрландыру үшін жалпы сыйымдылығы 200 нөмірлі Баспақкөл
ауылындағы КАТС50200-ді ЭАТС-на ауыстыру, сонымен қатар МК-30ТС10
ТСЖ трафиктің есебіне сай НССС типті СТЖ-не ауыстыру керек. Сонымен
қатар ТОБЖ бойынша ТОТЖ және WiMax нұсқалары да қарастырылды.
Арақашықтықтық ұзақтығына байланысты НССС-дан басқа қарастырылған
нұсқалар сәйкес келмейді. Баспақкөл ауылының ЭАТС бағытының сызбасы
1.11 суретте көрсетілген. Баспақкөл ауылының ЭАТС бағытының жобаланған
сызбасы 1.12 суретте көрсетілген.
200 аналогтық АЖ
Баспақкөл
ауылының
КАТС50200
1Е1, 2ЖДА, МК-30ТС10
Жаңақорған ауылы
1.11 Сурет - Баспақкөл ауылының КАТС 50200 бағытының қазіргі
сызбасы
29
200 сандық АЖ
Баспақкөл
ауылының ЭАТС
30 арна (PRI) НССС
1.12 Сурет - Баспақкөл ауылының ЭАТС бағытының жобаланған
сызбасы
Баспақкөл ауылы телекоммуникалық желісін
жаңашаландыруға
байланысты ұсынылады:
- № 200-ге ЭАТС құрылғысын алу;
- ЭАТС монтажын жасау және ретке келтіру;
- НССС типті СТЖ алу;
- НССС монтажын жасау және ретке келтіру.
1.8.4 Талапбекеті ауылы телекоммуникалық желісін жаңашаландыру
бойынша
Толық цифрландыру үшін жалпы сыйымдылығы 250 нөмірлі Талапбекеті
ауылындағы КАТС50200-ді ЭАТС-на ауыстыру, сонымен қатар МК-30ТС10
ТСЖ трафиктің есебіне сай НССС типті СТЖ-ге ауыстыру керек. Сонымен
қатар ТОБЖ бойынша ТОТЖ және WiMax нұсқалары да қарастырылды.
Арақашықтықтық ұзақтығына байланысты НССС-дан басқа қарастырылған
нұсқалар сәйкес келмейді. Талапбекеті ауылының ЭАТС бағытының сызбасы
1.13 суретте көрсетілген. Талапбекеті ауылының ЭАТС бағытының жобаланған
сызбасы 1.14 суретте көрсетілген.
250 аналогтық АЖ
Талапбекеті
ауылының КАТС
50200
1Е1, 2ЖДА, МК-30ТС10
Жаңақорған ауылы
1.13 Сурет - Талапбекеті ауылының КАТС 50200 бағытының қазіргі
сызбасы
250 сандық АЖ
Талапбекеті
ауылының
ЭАТС
30 арна (PRI) НССС
1.14 Сурет - Талапбекеті ауылының ЭАТС бағытының жобаланған
сызбасы
30
Талапбекеті ауылы
телекоммуникалық желісін
жаңашаландыруға
байланысты ұсынылады:
- № 250-ге ЭАТС құрылғысын ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
