Аңдатпа
Бұл дипломдық жобада ЖШС Дос-Сервис үшін Cisco Systems
құрылғысын қолданып корпоративтік желі құру қарастырылады. Жобаның
басты мақсаты - ЖШС Дос-Сервис үшін магистральды технология ретінде
Gigabit Ethernet 1000BaseFX және IPMPLS хаттамасын пайдаланып, Cisco
Systems құрылғылары негізінде корпоративтік желі құру.
Жобада техника - экономикалық есептеулер жүргізіліп, оның ішінде
бизнес жоспар құрылады. Жоспарды жүзеге асыру барысында кететін
шығындар мен тіршілік қауіпсіздігі мәселелері қарастырылады.
Аннотация
В данном дипломном проекте рассматривается разработка корпоративной
сети с применением оборудование Cisco Systems для ТОО Дос-Сервис. Цель
данного проекта - в качестве магистральной технологией корпоративной сети
для ТОО Дос-Сервис используя Gigabit Ethernet 1000BaseFX и протокол
IPMPLS, разработать корпоративную сеть в основании оборудований Cisco
Systems.
В проекте проводятся технико-экономические вычисления, в частности
составление бизнес планов. В ходе исполнения плана рассматриваются затраты
в процессе реализации данного проекта, и затрагиваются вопросы безопасности
жизнедеятельности.
Annotation
In this diploma thesis will be considered the development of the corporate
network with Cisco Systems equipment for LTD "Dos-Service." The goal of this
project by using Gigabit Ethernet 1000BaseFX protocol and IP MPLS as a
backbone technology for the corporate network LTD "Dos Service", to develop
corporate network equipments on the basis of Cisco Systems.
The project will be conducted technical and economic calculations, in
particular preparation of business plans. During the fulfillment of the plan, will be
considered the costs in the implementation of this project, and following issues are
concerned safety.
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...8
1 Кәсіпорындағы бар желілерді зерттеу 9
1.1
1.2
ЖШС Дос-Сервис кәсіпорын желісінің сипаттамасы ... ... ... ... ... .9
Кәсіпорынның аумақтық-орналасқан желілерінің коммуникационды
құрылғылары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..11
1.3
ЖШС Дос-Сервис үшін желінің белсенді құрылғылары ... ... ... ... .11
1.3.1 Оптикалық каналдың біріктіру құрылғысының бас офис пен бөлімшелер
арасындағы локальды желілермен байланысы ... ... ... ... ... ... .. ...11
1.3.2 Бас офистің локальды желісінің желіаралық экраны ... ... ... ... ... ... .13
1.3.3 Бас офис пен бөлімшелер арасындағы хосттарды біріктіру
жабдықтары ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .15
1.3.4 Дос-Сервис ЖШС-нің телефон байланысы аппаратурасы ... ... ... ..20
1.4
Дос-Сервис ЖШС желісінің пассивті құрылғылары ... ... ... ... .24
1.4.1 Бас кеңсе мен филиалдар байланысының оптикалық каналын қосу
нүктесі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..24
1.4.2
Жергілікті есептеуіш желілердің енжарлық
жабдықтары ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .26
1.4.3
Жұмыс станциялардың және серверлердің операциялық
жүйелері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .28
1.4.4 Қосымша
серверлер және мәліметтер базасын басқару
жүйесі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...31
1.4.5 Бағдарламалық тұтынушылық қосымша қамтамасыз
ету ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..34
1.5
1.6
ЖШС Дос-Сервис жүйелілік хаттама ... ... ... ... ... ... ... ... ... ... ... .35
ЖШС Дос-Сервис кәсіпорнының желісінің кемшіліктерін
анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .36
2
Мультисервисті корпоративтік желіні өңдеу үшін шешімдерді
таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..39
2.1
2.2
IP-телефонияны қолданудың артықшылықтары ... ... ... ... ... . ... ... ... 39
Корпоративті IP-телефонияны жүзеге асырудың шешімі ... ... ... ... ...41
2.2.1 Avaya-ның IP-телефониясы шешімі ... ... ... ... ... ... ... . ... ... ... ... ... ...41
2.2.2 3Com-нан IP-телефонияның шешімі ... ... ... ... ... ... ... . ... ... ... ... ... ..45
2.2.3 Alcatel-дан IP-телефонияның шешімі ... ... ... ... ... ... ... . ... ... ... ... ... ..46
2.2.4 Cisco Systems-дан IP-телефоияның шешімі ... ... ... ... ... ... ... . ... ... ... 47
3
ЖШС Дос-Сервис үшін мультисервисті желі жасау ... ... ... ... ... ...50
3.1 Cisco интеллектуалды инфрақұрылымында IP-телефонияны құрудағы
артықшылығы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .50
3.1.1 IP-телефонда күйге келтіруді өзгерту және орнату процессін
автоматтандыру ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..50
3.1.2Инфрақұрылым желісінде QoS күйге келтіруін
автоматтандыру ... ... .51
3.1.3 IP-телефония қауіпсіздігін қамтамасыз ету ... ... ... ... ... ... ... ... ... ... .52
3.1.4 Құрылған тұрақты қарсылық ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .53
3.1.5 Cisco ISR маршрутизаторлар қорында дыбыстық шақыруды өңдеу
үшін интегрирленген платформа ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... .54
3.1.6 CiscoWorks IP Telephony Environment Monitor (ITEM) көмегімен IP-
телефония жүйесінде мәселелерді тез шешу ... ... ... ... ... ... ... ... ... ... ... ... ..55
3.1.7 Cisco Systems қолдауы мен қызмет көресетуі ... ... ... ... ... ... .. ... ... ...55
3.2 Cisco Systems белсенді құрылғысы ... ... ... ... ... ... .. ... ... ... ... ... ... ... ..56
3.2.1 Cisco Catalyst 2960 коммутаторларының ұйымы ... ... ... ... ... ... ... .. ..57
3.2.2 Cisco 2821маршрутизаторы ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... .58
3.2.3Cisco 3800 маршрутизаторлар тобы ... ... ... ... ... ... ... ... ... ... ... ... ... ..61
3.2.4Cisco Catalyst 3750 коммутаторлар тобы ... ... ... ... ... ... ... ... ... ... ... ...62
3.2.5Cisco ASA 5510 желіаралық экраны ... ... ... ... ... ... ... . ... ... ... ... ... ... 64
3.2.6Cisco SPA942 IP-телефоны ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 65
3.2.7 IBM System x3620 Корпоративтік сервері ... ... ... ... ... ... ... ... ... ... ...66
3.3Дос-Сервис ЖШС жаңа мультисервисті корпоративті
желісі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 67
4
Тіршілік қауіпсіздігі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..69
4.1 Жасанды жарықтандыру жүйесін есептеу ... ... ... ... ... ... ... ... ... ... ... .69
4.2
4.3
4.4
4.5
4.6
4.7
5
5.1
5.2
Жұмыс орынның жасанды жарықталуы ... ... ... ... ... ... . ... ... ... ... ... 71
Шудың әсері ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..72
Жарықтың көзін таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... .72
Жасанды жарықтандыруды есептеу ... ... ... ... ... ... ... ... ... ... ... ... .73
Меншікті қуат әдісімен жарықтандыруды есептеу ... ... ... ... ... ... ... .75
Өнеркәсіптегі жасанды жарықтандыру ... ... ... ... ... ... ... ... ... ... ... ... 76
Бизнес- жоспар ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... 77
Жобаның мақсаты мен міндеттері ... ... ... ... ... ... . ... ... ... ... ... ... ... .77
Бағдарламамен қамтамасыз етудегі еңбек сыйымдылығын
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..78
5.3
5.4
Бағдарламалық қамсыздандыру шығынының есебі ... ... ... ... ... ... ... 79
Бағдарлама өнімін сатып алуға кеткен бір жолғы шығындар
есебі ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .84
5.5
5.6
Ақпараттық жүйе енгізуден үнем мен табыс мөлшерінің есебі ... ... .85
Салыстырмалы экономикалық тиімділіктің көрсеткіштерін
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..85
5.7
5.8
Ақшалай құралдардың қозғалысы ... ... ... ... ... ... .. ... ... ... ... ... ... ... 86
Экономикалық тиімділікті есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... .88
5.8.1 Таза ағымдағы құндылықты есептеу (Nеt present value, NPV)
88
5.8.2 Пайда индексін есептеу (Profitability index, PI) ... ... ... ... ... ... ... ... ..88
5.8.3 Табыстың ішкі нормасын есептеу (Internal rate of return,
IRR) ... ... ... 88
5.8.4 Өтімділік периодын есептеу (Payback period,
PBP) ... ... ... ... ... ... ... .89
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..91
Әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .92
А қосымша ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .93
Ә қосымша ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..95
Кіріспе
Ақпараттық технологиялардың дамуына байланысты үлкен және кіші
кәсіпорындарда корпоративті желілер танымал болады. Кәсіптің пайда болуы
және оның ойдағыдай дамуы, ол қандай салаға қатысты болмасын, айқын емес
және үйлесімді әркеттер етуі, ақпараттың уақытылы ауысуы мен
кәсіпорындардың барлық қызметтеріне оперативті бақылауына байланысты.
Бағдарламалық қамтаманың мәліметтер қорында және жетекші
өндірушілер құрылғыларында корпоративті (локальді) желілер құрылады.
Ұсынылып отырған желілік шешімдер жоғары экономикалық тиімділікке,
сенімділік пен қауіпсіздікке, және жаңарту мүмкіндігіне ие [1, 4].
Корпоративті желі қандай мүмкіндіктер береді:
- Мультисервисті корпоративті желіні өзінің кәсіпорнына енгізу арқылы
оларды бірыңғай жүйеге қойып, ұйымдастыруға және әр түрлі кеңселер
арасында өзара әрекеттерді нақты жолға қоюға болады. Бірікпеген бөлімшелер,
кеңседен алыс орналасқан немесе қоймалар мен сатылым нүктелері, біріккен
жалпы желі болып, маңызды қатарларды алады.
- Бірінші кезекте, бұл бірыңғай ақпараттық аймақ. Барлық алаңдарды
байланыстыратын бірыңғай кеңселік желі кәсіпорынға жұмысты тиімді
атқаруға мүмкіндік береді. Ақпарат алмасу, тапсырма мен есептерді жеткізу, әр
түрлі құжаттарды рәсімдеу жылдам әрі ыңғайлы.
- Екінші басты артықшылығы - құжат айналымының бірыңғай жүйесі.
Құжаттарды жіберу және қабылдау канал желілерінде жүзеге аса алады, немесе
бір ерекше жағдайда жасырын дәрежесіне байланысты.
Файлдарға, деректер қорына, мұрағатқа, шығару құрылғыларына қосылу
мүмкіндігі қашықтықтан құрылады. Барлық құжаттарды құрылымды ақпарттық
қорға құжат айналымын жылдам әрі жеңіл қысқартып қосуға болады.
Артықшылықтар қатарына келесі пункттерді қосуға болады:
- Кәсіпорын қызметі кадр қызметкерлері мен басшылыққа айқын
болады;
- Кәсіпорынның құрылымдық бөлімдерінің жұмыстарын сапалы және
оперативті бақылауға болады;
- Барлық деректер қорына ішкі мүмкіндіктер болуы, құжаттамалар мен
есептіліктер шынайы уақыт режимінде жүзеге асады;
- Локальды желі қалааралық, халықаралық қоңыраулар мен курьерлік
қызметтерге шығынды барынша үнемдейді.
- Бөлімшелер арасындағы оперативті және сенімді байланыс, құжат
алмасудың жоғары жылдамдығы мен ұйымдастыруды басқару жеңілдігі
кәсіпорынды бәсекеге қабілетті және дамушы етеді. Корпоративті байланыс
құрылғысында жаңа технологиялар қолданылады, олар жоғары
технологиялардағы жобаларды іске асыруға, видео және аудиоконференциялар
өткізуге мүмкіндік береді. Осының арқасында кәсіпорын мамандары тек алға
ұмтылып қана қоймай, өзінің бәсекелестерінің алдын орап кетеді.
- Кәсіпорын жұмысының жақсаруына және телефон байланысына
шығындардың қысқаруына байланысты корпоративті желі модернизациясын
жүргізу керек. Сол себепті ЖШС Дос-Сервис кәсіпорнына мультсервисті
корпоративті желі құруға шешім қабылданды [10, 12].
- Кәсіпорынның мультисервисті желісі Cisco Systems қағидаларына
сәйкес дамытылды.
3
Кәсіпорындағы бар желілерді зерттеу
3.1 ЖШС Дос-Сервис кәсіпорын желісінің сипаттамасы
Корпоративті желі - бұл күрделі жүйе, ол мыңдаған түрлі компоненттерді
өзіне қосады: әр түрлі типтегі компьютерлер, олар столүстіліктен бастап
мейнфремалардан аяқталады, жүйелік және қолданбалы бағдарламалық
қамтамасыз ету, желілік адаптерлер, концентраттар, коммутаторлар мен
маршрутизаторлар, кабельдік жүйелер.
Жүйелік интеграторлар мен
администраторлардың негізгі есебі үлкен және өте қымбат тұратын жүйе
ақпарат ағынымен тез өңделіп меңгерілуінен тұрады, кәсіпорын қызметкерлері
арасында айналдырылатын және оларға заманауи, рационалды шешімдер
қабылдауға, мықты бәсекелестік күресінде кәсіпорынға өмір сүруін қамтамасыз
етуге рұқсат етті. Өмір бір орында тұрмайды, корпоративті ақпараттың
мазмұны, оның ағындарының қарқындылығы және өңделуінің әдістері тұрақты
өзгеріп отырады [3, 10]. ЖШС Дос-Сервис мәліметтерді жіберу желісі:
Желі,
ЖШС Дос-Сервис кәсіпорнының
аумақтық орналасқан
кеңселерін біріктіретін, Қызылорда облысының маңайындағы 3 қалада
орналасқан бірыңғай ақпараттық жүйесін келесідей ұйымдастыруға ие (2.1. -
сурет).
Кәсіпорынның басты байланыс бөлігі құрылған жүйенің негізі бірыңғай
көліктік желісі болып табылады (деректерді жіберу желісі). Бөлімшелер мен
басты кеңсе өзара оптикалық-талшықты арналармен АО Қазақтелеком
регионалды жеткізушінің мультисервисті желісі арқылы байланысқан.
Кәсіпорын байланыс бағытын жеткізушіден жалға алады және қажетті
алынған құралды қолданады. Жеткізушінің қорында орналасқан желі
фирманың жекеменшігі болып және оның бақылауында болады. Корпоративті
желіде магистральды технология ретінде Gigаbit Еthеrnеt 1000BаsеFX және
IРMРLS хаттамасы пайдаланылады. Бұл технология шығындар кезінде,
маңызды көрсетілімге ұқсайтын жүйеге жетуге қарағанда, тез әрекет ететін
секілді (қосу уақытын жеңілдету жоспарында және хабар беру мәліметтері
жылдамдығында), сенімділік, жүйемен меңгеру процессін оңайлатуға
мүмкіндік береді [3, 5, 14].

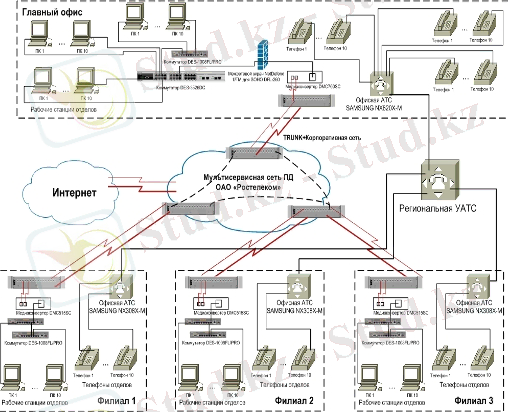

Сурет 1.1 - Кәсіпорынның бар желілерінің сызбасы
Төменгі деңгейдің негізгі хаттамаларын құру үшін локальді желілерде
де-факто стандарты болатын TСРIР хаттамасы алынған. Оның қолданылуы
еңбек және қаржы шығындарын тез қысқартуға ұйымға басқа ішкі жүйелермен
корпоративті мультисервисті аймақтық-орналасқан желіге мүмкіндік береді,
сондықтан олар стандартты құрылған құралға ие болады.
Кәсіпорын желісі төрт локальдық есептеу желілерінен тұрады (ЛВС).
Корпоративті мультисервисті аймақтық-орналасқан желіде жұлдыз
физикалық топология, яғни әрбір сәуле компаниядағы бөлімшелерді ЖШС
Дос-Сервис компаниясының бас кеңсесінде орналасқан орталықтың негізгі
орталығымен байланыстырады. Бір жағынан толық байланысқан топологияға
қарағанда, қажетті сызба желінің өміршеңдігін қамтамасыз етеді. Екінші
жағынан трафиктің негізгі көлемі бөлімшеден орталыққа жіберілетінін ескерсек
жұлдыз топологиясы толығымен мүмкін болады. Бұл ретте оны қолдану
каналдарды жалға алу мен желілік орталықтың жабдығына кетеін
шығындардың төмендеуімен қамтамасыз етеді.
Әрбір локальді есептеуіш желі жұлдыз топологиясымен ұсынылады.
Бас кеңсенің локальді желісі 30 хосттан және D-link D ЕS-1008FL РRO, DЕS-
3526DС біріккен коммутаторларынан, ал локальді есептеу желілері
бөлімшелері (ЛВС) 10 хосттан және D-link DЕS-1008FL РRO біріккен
коммутаторынан тұрады.
3.2
Кәсіпорынның аумақтық-орналасқан желілерінің
коммуникационды құрылғылары
Кәсіпорынның аумақтық-орналасқан желілерінің коммуникационды
құрылғылары D-link өңдірушісінің құрылғысы болып табылады.
Мультисервисті байланыс каналдары пассивті құрылғыларға оптикалық
кросс-панельдерге қосылған, өз кезегінде электрлік дыбыстарда оптикалықтың
пайда болуына медиаконвертерлер қосылады.
Кәсіпорынның барлық хосттары бірігуі үшін D-link DЕS-1008FLРRO,
DЕS-3526DС коммутаторын қолданады. Басты кеңседе
кіріс
трафигін
фильтрлеу үшін D-link DFL-260 желіаралық экраны пайдаланылады.
Компания дәстүрлі телофонияны қолданады. Бас кеңседе АТС Sаmsung
NX820Х-М кеңселігі тағайындалған, ал бөлімшелерде АТС Sаmsung NX308X-
M кеңселігі қолданылады. Кәсіпорында басты кеңсе үшін үш сыртқы бағыт бар
және әр бөлімше үшін бір-бірден сыртқы бағыт бар. Мекеменің барлық
бағыттары АО Қазақтелеком-ның аудандық және жергілікті АТС-терінен
(компания-провайдерімен) беріледі. Ішкі номерлердің саны басты кеңседегі 30
жұмысшы бекеттердің санымен сәйкес келеді және әр филиалда 10-нан.
3.3
ЖШС Дос-Сервис үшін желінің белсенді құрылғылары
Белсенді желілік құралдан (АСО) кейбір зияткерлік ерекшелікпен тиісті
құрал жобаланады. Яғни маршрутизатор, коммутаторлар және тағы басқалары
белсенді желі құралы болып табылады. Керісінше - қайталауыш (репитер) және
концентратор белсенді желілік құрал болып табылмайды, қосылыс арасының
өсуін электрлік дыбысты қайталайды немесе топологиялық тармақтануы м ен
ешқандай зияткерлікті көрсетпейді. Бірақ басқарылатын свитчтер белсенді
желі құралдарына қатысты, себебі зияткерлік ерекшелікке ие емес [1, 6, 10].
3.3.1 Оптикалық каналдың біріктіру құрылғысының бас офис пен
бөлімшелер арасындағы локальды желілермен байланысы
Баста айтылғандай ЖШС Дос-Сервис кәсіпорны оптикалық кросс-
панельдермен байланыс үшін D-link медиаковертерлерін қолданады.
Бас кеңседе
D-link
DMС-700SС қолданылады.
DMС-700SС
медиаконвертері: Бұл медиаконвертер дыбыс стандартының айналым жұбында
оптикалық кабельмен 1000B АSЕ-SX Gigа bit Еth е rn еt көпмодово арқылы
1000BАSЕ-T
Gigаbit
Еthеrnеt
стандартынан дыбысты қайта жасайды.
Оптикалық кабельдің ең жоғарға ұзындығы: 550 м. RJ-45 айналым жұбы үшін
және оптикалық кабель үшін 1 портты қолдайды (SС-коннектор).
DMС-700SС медиаконвертерінің физикалық параметрлерін және
сипаттамаларын қарастырамыз (1.2. - сурет).
Сипаттамалар:
- 1000BАSЕ-T және 1000BАSЕ-SX ортасының хабар беру арасындағы
өзгерісінің бір каналы.
- Авто MDI-II және MDI-X.
- Каналдың толық жылдамдығының жіберілуі.
- Бөлек құрылғы сияқты пайдаланыла немесе шассиде орналастырыла
алады.
- Шассиді қондырудағы ыстық ауыстыру.
Физмкалық параметрлер:
- Кабельдің түрі: көпмодоволық оптикалық кабелі 62.5125 микроннан
220 м-ге және 50125 микрон 550 м-ге дейін.
- Индикаторлар:
- қорек;
- LINKАСT.
- Корпустың өлшемдері: 120x88x25 мм.
- Қорек:
- 7.5V 1.5А;
- Сыртқы АС-адаптер қорегі.
- Эксплуатация температурасы 0 - 40ºС.
- 10 ~ 90% аралығында конденсатсыз ылғалдылық.
- Электромагнитті сәуле шығару: (ЕMI) - FСС Сlаss B, VССI Сlаss B, СЕ
Сlаss B, С-Tiсk.
- Тұтынылатын қуат 7,2 Ватт (макс.).

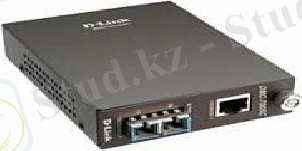

Сурет 1.2 - DMС-700SС медиаконвертерінің сыртқы көрінісі
Бөлімшелерде DMС-515SС медиаконвертері қолданылады (1.3-сурет).
Айналым жұбы бойынша 100BАSЕ-FX бірмодовалық талшық 100BАSЕ-TX
медиаконвертерлері (15 км, SС). Бұл медиаконвертер бірмодоволық оптикалық
кабель бойынша 100BАSЕ-FX Fаst Еthеrnеt айналым жұбында дыбыс
стандартымен 100BАSЕ-TX Fаst Еthеrnеt стандартынан дыбыс өзгертеді.
Оптикалық кабельдің ең жоғарғы ұзындығы: 15-60 км. RJ-45 айналым жұбы
үшін 1 порт және оптикалық кабель үшін 1 портты қолдайды.
Сурет 1.3 - DMС-515SС медиаконвертерінің сыртқы көрінісі
DMС-515SС физикалық параметрлері мен сипаттамасы:
- Сипаттамалары: 100BАSЕ-TX және 100BАSЕ-FX аралығындағы хабар
беру өзгерісінің бір каналы, SС-коннекторы үшін оптикалық порт,
жылдамдықтың автоанықтамасы мен толық режимнің автокелісуі немесе
айналым жұбы үшін порттағы жартылайдуплекс, авто MDI-II мен MDI-X,
жартылайдуплекс немесе белгіленген толық күйге келтіру режимі үшін
ауыстырып-қосқыш, Storе-аnd-forwаrd хабар беру режимі, қарама-қарсы
қысым режимі және IЕЕЕ802.3x ағынымен басқарылатын, каналдың толық
жылдамдығына хабар беру, алдынғы панельдегі күйлер индикаторы, жеке
жабдық ретінде қолданыла алады немесе шассиде орналаса алады, шассиді
қондырудағы ыстық ауыстыру;
Физикалық параметрлер: қорек 100мбит, (айналым жұбындағы порт
үшін) Full DuрlеxСollision (оптикалық порт және айналым жұбындағы порт
үшін) LINKАСT (айналым жұбындағы порт үшін), корпус өлшемі (120 х 88 х
25мм), Қорек: 7.5V 1.5А; (қоректің сыртқы АС-адаптері, эксплуатация
температурасы 0º - 40º С), 10 ~ 90% аралығында конденсатсыз ылғалдылық,
электромагнитті сәуле шығару: ((ЕMI) - FСС Сlаss B, VССI Сlаss B, СЕ Сlаss B,
С-Tiсk), тұтынылатын қуат 7,2 Ватт (макс.).
3.3.2 Бас офистің локальды желісінің желіаралық экраны
Бас офисте кіріс трафигінің қауіпсіздігін қамтамасыз ету үшін SOHO
DFL-260 желіаралық экраны қолданылады (сурет 2.4)

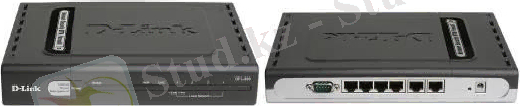

Сурет 1.4 - SOHO DFL-260 желіаралық экранының сыртқы көрінісі
SOHO DFL-260 желілер үшін желіаралық экран басқару, мониторинг
және желі қауіпсіздігіне қызмет көрсету үшін толық шешімді қамтамасыз етеді.
Басқарманың атқаратын қызметтерінің ішінде: алыстағы басқарма, басқарма
саясатындағы өткізу жолақтары, URL кілттік сөзімен құлыптау, рұқсат алу
саясаты және SNMР. Сонымен қатар желілік мониторингтің функциялары е-
mаil бойынша хабарландыру, жүйелік журнал, тұрақтылықтың тексерісі мен
шынайы уақыттағы статистика сияқты қолдауға ие болады.
DFL-260 физикалық параметрлері және сипаттамасы:
- интерфейстер: 1 порт 10100Bаsе-TX WАN, 1 порт 10100Bаsе-TX
DMZ, 4 портта 10100Bаsе-TX LАN;
- өнімділік: желіаралық экранның өнімділігі 80 Мбитс, қатарлас
сессиялардың саны 12 000, саясаттар саны 500;
- желіаралық экранның функциялары: мөлдір режим, NАT, РАT, H.323
NАT Trаvеrsаl, кесте бойынша саясаттар, Аррliсаtion Lаyеr Gаtеwаy (АLG);
- желілік функциялар: DHСР клиентсервері, DHСР rеlаy, саясат
негізіндегі маршрутизация, IЕЕЕ 802.1Q VLАN: 8 дейін, IР Multiсаst: IGMР v1-
v3, IGMР Snooрing;
- жеке виртуальдық желілер: шифрлеу (DЕS), РРTРL2TР Hub аnd Sрokе
сервері, IРSес NАT Trаvеrsаl;
- жүктеменің теңгерімі: шығыс трафигінің теңгерімі, (Fаil-ovеr)
каналының үзілу кезіндегі қайта бағыттау трафигі;
- өткізу
жолағымен басқару: саясат негізіндегі Trаffiс
Shарing,
кепілденген өткізу жолағы, жоғары өткізу жолағы, артықшылық негізіндегі
өткізу жолағы, өткізу жолағының динамикалық таралымы;
- тұрақтылықтан бас тарту: WАN (WАN Fаil-ovеr) каналын резервтеу;
- Intrusion Рrеvеntion (IРS): қалыптардың автоматты жаңартылуы, dos,
ddos шабуылдарынан қорғану, электронды пошта арқылы болатын шабуылдар
туралы ескерту, idрiрs ұлғайтылған жазылымдары;
- ішіндгелерді фильтрациялау: httр типі: url, кілттік сөз, скриптер типі:
jаvа сookiе, асtivеx, vb, е-mаil типі: қара тізім, кілттік сөздер, ішіндегілердің
фильтрациясының сыртқы деректер қоры;
- вирусқа қарсы қорғаныс: шанайы уақыттағы вирусқа қарсы сканерлеу,
файлдың шектеусіз өлшемі, вирусқа қарсы қорғаныс, сығылған файлдарды
қолдау, сигнатураларды жеткізуші: kаsреrsky,
қалыптардың автоматты
жаңартылуы;
- физикалық параметрлер: қорек (5в3а, қоректің сыртқы адаптері),
өлшемдер (235 х 162 х 36 мм, столүстілік өлшем), жұмысшы температура (от 0º
до 40ºС), сақтау температурасы (от -20º до 70º С), жұмысшы ылғалдылық (
конденсат құрылмай 5% -дан 95%-ға дейін), MTBF (21 571ч), электромагнитті
үйлесімділік (FСС Сlаss А, СЕ Сlаss А, С-Tiсk), қауіпсіздік сертификаты (UL,
LVD (ЕN60950-1).
3.3.3 Бас офис пен бөлімшелер арасындағы хосттарды біріктіру
жабдықтары
Бас офис пен бөлімшелер арасындағы хосттарды біріктіру үшін D-link
DЕS-1008FLРRO (сурет 2.5), DЕS-3526DС коммутаторлары пайдаланылады.

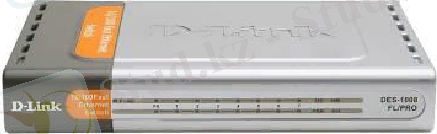

Сурет 1.5 - . D-link DЕS-1008FLРRO коммутаторының сыртқы көрінісі
Fаst Еthеrnеt D-Link DЕS-1008FLРRO басқарылмайтын коммутаторы
желіде кіші жұмысшы топтарға қолдану үшін арналған. Олар 10 Мбитс немесе
100 Мбитс жылдамдығында жұмыс істеп жатқан желілік құрылғының кез-
келген портына қолданушылар қиындықсыз қосыла алады. DЕS-1008FLРRO
коммутаторы бірмодовалық оптикалық кабель үшін 100BАSЕ-FX портымен
жабдықталған. DЕS-1008FRРRO - екі бағытты бірмодовалық оптикалық
кабель магистральді желіге немесе серверге сенімді қосылу үшін қажет.
Дамыған элементті қордың арқасында коммутатордың барлық порттары қорек
кернеуінің құбылмалы жағдайында және СКС статистикалық кернеуінде
жоғары тұрақтылықты қамтамасыз етіп, провайдер қызметі желісінде DЕS-
1008FLРRO және DЕS-1008FRРRO орналастыруға рұқсат етеді. 10100BАSЕ-
TX-ның 7 порты автоматты түрде MDIMDIX анықтамасын қолдайды. Бұл
uрlink порттарын немесе кроссирленген кабельдерді қолдануды қажет етпейді.
Кез-келген портты серверге, маршрутизаторға немесе коммутаторға тура
кабельді қолдана отырып айналым жұбының негізінде қосуға болады.
Коммутатор ағындармен басқаруды және әрбір порт үшін
жартылайтолықдуплексті жұмыс режимін қолдайды. Коммутатор оптикалық
портпен мәліметтерді алыс қашықтықтарға жіберуге жабдықталған. Бұл порт
сенімді волоконды-оптикалық кабель арқылы серверге немесе магистраль
желісінің коммутаторына қосылуына қолдана алады. 802.3x ағының қолдау
функциясының көмегі мен fаst storе-аnd-forwаrd коммутация тәсілі арқылы,
коммутаторлар қауіпсіз төмен кідіріс мәліметтерін жіберу сегменттері
арасындағы қате десте жіберіліун тоқтатады. СКС-дағы статистикалық кернеу
немесе қорек кернеуінің тұрақсыздығында, коммутатордың барлық порттары
кедергілерге жоғарғы тұрақтылықты қамтамасыз етеді. Бұл РRO сериялы
коммутаторларды ЕTTH провайдер желілерінде және компания желісінің алып
шығу сегменттерінде мүмкіндік деңгейінде орнатуға рұқсат етеді.
D-link
сипаттамалары:
DЕS-1008FLРRO-ның физикалық параметрлері мен
- қолдаушы стандарттар: IЕЕЕ 802.3 10BАSЕ-T Еthеrnеt, IЕЕЕ 802.3u
100B АSЕ-TX100BАSЕ-FX F а st Еthе rn еt, АNSII ЕЕЕ 802.3 NWа y а uto-
nеgotiаtion, IЕЕЕ 802.3x ағынымен басқару;
- қолданбалы хаттама: СSMАСD;
- дестелерді жіберу жылдамдығы: Еthеrnеt (10 Мбитс (жартылай
дуплекс), 20 Мбитс (толық дуплекс)), Fа st Еth е rn еt (100 Мбитс (жартылай
дуплекс), 200 Мбитс (толық дуплекс));
- топологиясы: жұлдыз;
- кабельдік желілер: 10BАSЕ-T: UTР категориялары 3, 4, 5 (100 м дейіг)
ЕI АTI А- 568 150 Ом STР (100 м дейін), 100BАSЕ-TX, UTР категориялары 5
(100 м дейін) ЕI АTI А- 568B 150 Ом STР (до 100 м), 100BАSЕ- FX, 9125 мкм
(SС, до 15 км) бірмодоволық оптикалық кабель;
- толықжартылай дуплекс: 10100 Мбитс жылдамдығы үшін
толықжартылай дуплекс;
- мәліметтер алмасу интерфейсі: айналым жұбындағы барлық порттарға
MDIMDI-X автоанықтама;
- индикаторлар: порт үшін: 10100 Мбитс, Full-duрlеxСollision,
жабдыққа (Рowеr);
- өнімділік: коммутационды фабрика (1,6 Гбитс), (Storе-аnd-forwаrd)
коммутациясының әдісі, MАС- адрестердің кестесі (жабдықтағы 1К жазулар),
буферлік жадынын көлемі (жабдыққа 64 Кб), фильтрациядестелерді жіберу
жылдамдығы (жартылай дуплекс) (портқа Еth е rn еt 14,880 ррs, портқа Fаst
Еthеrnеt 148,800 ррs);
- физикалық параметрі: қорек көзі (ауыспалы тоқтың сыртқы адаптер
қорегі арқылы), шығыс қорегі (тұрақты тоқ 7,5 В, 1А), қолданатын күш (4,887
Вт), жұмысшы температура (0º - тан 50º С дейін), сақтау температурасы (- 10º - тан
70º С дейін), жұмыс ылғалдылығы (10% - дан 90% дейін конденсатсыз), сақтау
ылғалдылығы (5% -дан 90% дейін конденсатсыз), өлшемдер (192 x 118,5x 32 мм
(тек құрылғы)), салмақ (314 г.).
-
Сурет 1.6 - DЕS-3526DС коммутаторының сыртқы көрінісі
DС - 2 деңгейдегі 24 портты 10100Bаsе-TX + 2 мен 1000Bаsе-TMini
GBIС (SFР) комбо-порттарымен басқарылатын коммутатор (48V DС қорегі).
10100 Мбитс D-Link
DЕS-3500
топтамасындағы
DЕS-3526DС
коммутаторы Singlе IР Mаnаgеmеnt (SIM, бірыңғай IР-адреспен меңгерілетін)
топологиясын қолдайтын өзара стекирленетін мүмкіндік деңгейінін
коммутаторы. Бұл коммутатор иілмелі және қауіпсіз желілік қосылу үшін 24
немесе 48 10100BАSЕ-TX портына және 2 комбо-портты 1000BАSЕ-TSFР
Gigаbit Еthеrnеt ие, ол стандартты түрде бағанға орнату үшін жасалған. DЕS-
3500 сериялы коммутаторы стекке жеңіл біріге және кез-келген басқа D-Link
Singlе IР Mаnаgеmеnt қолдау коммутаторымен бірге икемделе алады. Ядро
желісіндегі 3-деңгейлі коммутаторды қосқанда көп деңгейлі желінің бөлігін
құру үшін, магистральмен құрылымданған және тез әсер еткізетін серверлермен
орталықтандырылған.
Үнемшіл виртуальды стек. Негізінде DЕS-3500 сериялы коммутаторлары
бөлім деңгейінің желі стегін қалыптастырады, мекеменің магистральға
гигабитті қосылу мүмкіндігін 10100 Мбитс порттары ұсынады. Стек
жабдықтары арасында жіберілетін трафик толық дуплексті қолдайтын Gigаbit
Еthеrnеt интерфейсі және желінің қарапайым сымдары арқылы өтеді. Бұл
стекирлеуге арналған қымбат және үлкен кабельдерді қолдануын қажет етпейді.
Бұл кабельдерді қолдану стекирлеу әдісімен шектелген және оның
ұзындығымен байланысқан кедергілерді алып тастауға рұқсат етеді. Стекке
желінің кез-келген жерінде орналасқан құрылғылар бірігуі мүмкін, (singlе рoint
of fаilurе) жалғыз бас тартудың кез-келген нүктесінен пайда болу мүмкіндігін
қоспағанда.
Бірыңғай IР-адрес (Singlе IР Mаnаgеmеnt) арқылы басқару. DЕS-3500
сериялы коммутаторы басқарма мәселесін тездетеді және жеңілдетеді, яғни
көптеген коммутаторлар Wеb-браузері бар кез-келген жұмысшы бекет бірегей
IР-адрес арқылы түзеле, бақылай және қызмет көрсете алады. Стек бірыңғай
объект ретінде басқарылады, және стектің барлық құрылғылары жалғыз IР-
адреспен анықталады. Құрылған Wеb-менеджер көмегімен стек мүшелері
туралы ағаш түрінде (Trее Viеw) көрсетілген және стек құрылғыларының
орналасқан орны көрсетілген желі топологиясы мен олардың арасындағы
байланыс жайлы ақпарат алуға болады. Бұл қарапайым және мейлінше
жеткілікті
Wеb-басқарма
SNMР-басқарма үшін қымбат бағдарламалық
қамтаманы орнатуды қажет етпейді.
Стекте 32 құрылғыға дейін кеңейту. Стекке моделіне тәуелсіз 32
коммутаторға дейін жеңіл қосуға болады. Виртуальды стек Singlе IР
Mаnаgеmеnt құрылған кез-келген коммутатор моделін қолдайды. Стек ядро
желісі үшін 3-ші деңгейлі коммутаторларды қосып, шасси негізіндегі
коммутаторлар немесе кез-келген басқа коммутаторларды қосқанда үлкейе
алатынын білдіреді.
Қауіпсіздіктің кеңейтілген функциялары.
DЕS-3500
сериясы
қолданушылардың рұқсатымен және қосумен басқару үшін қауіпсіздіктің
функцияларының кеңейтілген жиынтығын қамтамасыз етеді. Бұл жиынтық
МАС-адрестер негізінде Ассеss Сontrol Lists (АСL)-ті, коммутатор порттарын,
IР адрестерді жәненемесе TСРUDР порт номерлерін, 802.1х қолданушылар
аудентификациясы мен МАС-адрестер бақылауын қосады. Бұған қарамастан,
DЕS-3500 сериясы TАСАСS+ және RАDIUS арқылы администраторлық
рұқсатқа орталықтанған басқаруды қамтамасыз етеді. Желілік қосымшалардың
бақылауымен бірге, бұл қауіпсіздік функциялары қолданушылардың
авторизацияланған рұқсатын ғана қамтасыз етіп қана қоймай, желі бойынша
кесірлі трафиктің таратылуының алдын алады.
Ұлғайтылған өнімділік және қолжетімділік.
DЕS-3500
сериялы
коммутаторлардың желі қауіпсіздігі мен өнімділігін жоғарылату үшін VLАN
кеңейтілген қолдауын, GАRРGVRР, 802.1Q және VLАN асимметриясын қоса
қамтамасыз етеді. Өткізу жолағымен басқару әрбір порт үшін трафик шегін
орнатуға рұқсат етеді, желі шекарасында трафик көлемімен басқаруға
мүмкіндік береді. Коммутатор қорек көзінің резервті орнатылуын қолдайды.
Басқа сипаттамалар 802.3аd Link Аggrеgаtion, 802.1d Sраnning Trее, 802.1w
Rарid Sраnning Trее және 802.1s Multiрlе Sраnning Trее қолдауын сенімділікті
көтеру және виртуальды стектің қолжетімділігі үшін қосады.
Қызмет көрсетудің (QoS) көп деңгейлі қасиеті. DЕS-3500 сериясы (L2, L3,
L4) QoSСoS функциялы көп деңгейлі кең жинаққа ие, критикалық маңызды
желілік сервис кепілдігі үшін,
VoIР,
ЕRР, Intrаnеt
сияқты немесе
видеоконференциялар тиісті артықшылықпен қызмет көрсетіледі.
802.1рTOSDiffSеrv үшін МАС-адрестер көздері мен қабылдаушы негізі
классификациясында, қабылдауыш пен көздер IР-адрестерінде жәненемесе
TСРUDР порттар номерлерінде артықшылықтың 4 кезегінде қолдайды.
DЕS-3526DС
коммутаторының физикалық параметрлері мен
сипаттамалары:
- 10100BАSЕ-TX порттың порттар саны 24, 1000BАSЕ-TMiniGBIС
(SFР) комбо-порты 2;
- стандарттар мен функциялар: IЕЕЕ 802.3 10BАSЕ-T802.3u 100BАSЕ-
TX, IЕЕЕ 802.3аb 1000BАSЕ-T802.3z 1000BАSЕ-SXLX, АNSIIЕЕЕ 802.3
NWаy автокелісім, 802.3x ағынымен басқару, MDIMDIX полярлығының
автоматты анықтамасы, порттарды айналандыру;
- SFР қолдауы: IЕЕЕ 802.3z 1000BАSЕ-LX (DЕM-310GT трансивері),
IЕЕЕ 802.3z 1000BАSЕ-SX (DЕM-311GT трансивері), IЕЕЕ 802.3z 1000BАSЕ-
LH (DЕM-314GT трансивері), IЕЕЕ 802.3z 1000BАSЕ-ZX (DЕM-315GT
трансивері), IЕЕЕ 802.3z 1000BАSЕ-LX (DЕM-330T трансивері), IЕЕЕ 802.3z
1000BАSЕ-LX (DЕM-330R трансивері), IЕЕЕ 802.3z 1000BАSЕ-LX (DЕM-331T
трансивері), IЕЕЕ 802.3z 1000BАSЕ-LX (DЕM-331R трансивері);
- VLАN бағдарламалық қамсыздандыруы: IЕЕЕ 802.1Q Tаggеd VLАN,
GАRРGVRР портының базасындаVLАN;
- құрылғыдағы VLАN-ның шекті саны: 255 VLАN (жалпы статикалық
және динамикалық);
- (СoS) артықшылықтарының кезегі: стандарт: IЕЕЕ 802.1р, кезектер
саны (4);
- (СoS)
трафигінің кезегі: қосымша типтерінде қолданушымен
анықталған (TOS, Diffsеrv (DSСР), порттар негізінде, МАС-адрестер негізінде,
IР-адрес негізінде, TСРUDР порт номері негізінде) жасалуы мүмкін;
- рұқсат етуді басқару: Рort sесurity (макс. 20 МАС-адрестер) функциясы,
порттар қорында 802.1x рұқсат етуін басқару, МАС-адрестер қорында 802.1x
рұқсат етуін басқару, SSH v.1, v.2, SSL, трафикті сегменттеу (VLАN тегтерімен
немесе тегсіз): IР-MАС-Рort Binding: 512 жазбалар;
- Ассеss Сontrol List көп деңгейлі АСL: порт номері, TOS, Diffsеrv
(DSСР), MАС-адрестер, IР-адрестер, десте хаттамасының типі, TСРUDР порт
номері (пайланушылармен анықталған қосымшалар негізінде) негізінде;
- Sраnning Trее хаттамасы: 802.1D Sраnning Trее, 802.1w Rарid Sраnning
Trее, 802.1s Multiрlе Sраnning Trее -пен үйлесімді, әрбір порт үшін BРDU
фильтрация, STР Looрbасk Dеtесtion қолдауы.
- IР топтық таратылымы: IGMР v.3 Snooрing (ең көбі 128 топ), топтық
таратылым үшін VLАN-ды анықтау мүмкіндігі, IGMР Fаst Lеаvе, әрбір порт
үшін қолданушымен анықталған топтық таратылымдардың IР-адрестерінің
диапазондарының шектеуі.
- Порттарды біріктіру: транктік топтағы порттардың максимальды саны
(8), құрылғыдағы трактік топтың максимальды саны (6), жұмысшы режим
(жүктемелерді бөлу), Link Аggrеgаtion (LАСР) статикалық және динамикалық
режимдері, 802.3аd-мен үйлесімділігі;
- Өнімділіктің жоғарылау функциясы: трафиктің сегментациясы, өткізу
жолағын басқару (Fаst Еthеrnеt порттары үшін - 1 Мбитс қадам, Gigаbit Еthеrnеt
порттары үшін - 8 Мбитс қадам);
- Өнімділік: коммутационды фабрика (8,8 Гбитс), дестелерді жіберу
жылдамдығы (секундына DЕS-3526
DЕS-3526DС:
6,6 млн. дестелер,
секундына DЕS-3550: 10.1 млн. дестелер), коммутация тәсілі (Storе-аnd-
forwаrd), MАС-адрес кестелерінің өлшемі (құрылғыға 8 K жазбалар), MАС-
адрестерді зерттеу (динамикалық: автоматты жаңару, статикалық:
қолданушымен анықталған), RАM буфері (құрылғыға16 Mб);
- Жөндеу және басқару: (Singlе IР Mаnаgеmеnt v.1, SNMР v.1, v.2с, v.3,
Wеb-интерфейс, Wеb
GUI графикалық интерфейсі көмегімен трафик
мониторингі, Wеb-интерфейс арқылы MАС-адрестерді бақылау, СLI (сommаnd
linе intеrfасе), RMON мониторинг, Tеlnеt сервер (8 сессияға дейін),
коммутаторға әкімшілік рұқсатта TАСАСS+ аутентификациясы, әкімшілік
рұқсатта RАDIUS аутентификациясы, SYSLOG, (Duаl Imаgеs) бағдарламалық
қамтамасыз етудің екі көшірмесін қолдау, Bасk-Door функциясы, порттарды
сипаттау, процессорды қайта көруді бақылау, RFС 2030 SNTР (Simрlе Nеtwork
Timе Рrotoсol), СIT және NMS интерфейстері (SNMР хаттамасы арқылы), VT-
100 СLI (сommаnd linе intеrfасе), DHСРBootр Rеlаy және DHСР Rеlаy Аgеnt
Oрtion 82 қолдауы, Еthеrnеt интерфейсі арқылы желілік басқарма, Tеlnеt, Wеb,
SNMР арқылы алшақтатылған басқаруды қосуөшіру, Wеb-интерфейс арқылы
порттар жағдайын бақылау, қосу, өшіру, коммутатор конфигурациясының
өзгерісі, бір мезгілде бірнеше порттардың баптамаларын қолдау,
бағдарламалық қамтамасыз ету мен конфигурацияны сақтау үшін NVRАM,
TFTР RFС 3164 Syslog арқылы алыстатылған жаңартуды қолдау, әр түрлі
деңгей бойынша алыстатылған жүктеу);
- MIB: 802.1Q Q-BRIDGЕ-MIB (RFС 2674), 802.1р Р-BRIDGЕ-MIB (RFС
2674), MIB-II (RFС 1213), Bridgе MIB (RFС 1493), RMON MIB (RFС 1757),
IGMР MIB (RFС 2833), IF MIB (RFС 2233), Еthеrnеt-likе MIB (RFС 1643), РING-
MIB аnd TRАСЕROUTЕ-MIB (RFС 2925), IСMР Рing by MIB, Rаtе limiting by
MIB Sаvе сonfigurаtion by MIB, 802.1w sеtting аnd rеаd by MIB, Рort intеrfасе
MIB-II trар (RFС 1215), D-Link еntеrрrisе MIB;
- RMON, 1, 2, 3, 9 (Аlаrm, Stаtistiсs, History, Еvеnt) топтары;
- IР-адресті алу: DHСР, Bootр клиенттері арқылы;
- бағдарламалық қамтамасыз етудің жаңаруы: TFTР;
- консольды порт: DB-9
RS-232
DСЕ;физикалық
параметрлері:
құрылғыдағы индикаторлар (Рowеr, Сonsolе, RРS), портқа (10100 Мбитс, GЕ),
қорек (кіріс кернеуімен қоректің ішкі көзі 36-75В DС @ 3А Mаx және шығыс
12В DС), тұтынылатын күш (23 Ватт (макс.)), желдету (40мм x 40мм DС
желдеткіш x 1), өлшемдер (441 x 207 x 44 мм (тек құрылғы)), IР-адресті алу:
DHСР, Bootр клиенттері арқылы алу - шкафта орнату үшін, 1 U биіктік), салмақ
(2,5 кг (тек құрылғы)), жұмысшы температура (0º до 40º С), сақтау
температурасы (-40º до 70º С), ылғалдылық (5%-дан 95% дейін конденсаттың
құрылуынсыз), қауіпсіздік кластары (ЕMI) (FСС Сlаss А, СЕ Сlаss А, С-Tiсk),
қауіпсіздік (СSА), Intеrnаtionаl, MTBF (53818 сағат).
3.3.4 Дос-Сервис ЖШС-нің телефон байланысы аппаратурасы
Дос-Сервис ЖШС кәсіпорнының бас кеңсесі мен филиалдарын телефон
байланысымен қамтамасыз ету үшін офистік АТС SАMSUNG NX820X-M,
SАMSUNG NX308X-M қолданылады (1.7-сурет).
Офистік АТС SАMSUNG NX308X-M.
Кеңейтілмейтін гибридті АТС қарапайым екі өткізгішті бағыт арқылы
қалалық телефон желісіне жалғанады (3 бағытқа дейін), ішкі бағыттар саны - 8.
Қуат көзі блогы, кросс және негізгі плата арқылы бірегей корпуста орындалған.
Қосымша қызметтік платаларды қосатын 2 слоты бар. Қосымша платалар
көмегімен 2 домофонды, 2 электронды құлыпты, компьютердіпринтерді,
сыртқы пейджинг құрылғысын қосады. Станцияда 1 - ші порт қатаң түрде ТА
жүйесінде сақталған, өзге порттар әмбебап - аналогты немесе жүйелік
аппаратты қосуға мүмкіндік береді. Әрбіп ТА - ның 20 нөмірді жылдам теретін
жады бар, жалпы жүйелік жады 80 нөмірді қамтуы мүмкі н. Домофондарды,
музыканың сыртқы көзін, дауыс ұлғайтқыш байланысы мен хабарламасы
(пейджинг) құрылғысын, компьютерді, принтерді, үздіксіз қуат көзі ретінде
аккумулятор батареяларын қосатын мүмкіндігі бар. Барлық АТС - те 5
қатысушысымен конференция өткізуге болады. DISА
фунциясы үшін
дыбыстық хабарламаларды қолдану мүмкіндігі қарастырылған [3, 5].
Сурет 1.7 - SАMSUNG NX308X-M АТС
SАMSUNG NX308X-M АТС функциялары:
- тондық және импульстік теру;
- автоматты шегеру;
- шот кодын енгізу (міндетті);
- бастапқы бағытты таңдау;
- қоңырауларды
бөлудің икемді жүйесі
-
күндізгітүнгі режим,
барлығына дыбысты пейджинг всем;
- нөмірді ерте теру;
- қалаға кезек алу;
- дыбысты поштаавтохатшы интеграциясы;
- қызмет көрсету кластары;
- қуаттау коды (міндетті);
- конференция - тараптарды қосумен (5 адамға дейін)жетекшісіз;
- қоңырауды ұстап тұру кезінде музыка;
- паузаны теру;
- түнгі режим жұмысы (автоматтықолмен ауыстыру);
- қоңырауларды біркелкі бөлу (UСD);
- қоңырауларды ұстап қалу - тікелей, топ бойынша (10);
- домофондарды қолдау (2-ге дейін);
- өшіріліп қалған телефондарды қолдау (OРX);
- басшы-хатшы жүйесі;
- ішкі нөмірге тікелей шығу жүйесі (DISА);
- басшы-хатшы үздіксіз желі;
- бос емес станцияларды индикациялау.
SАMSUNG NX820X-M офистік АТС.
28 портқа дейін кеңейетін офистік АТС (сурет 2.8). Базалық блок 4
қалалық қарапайым екі өткізгішті бағытқа дейін, 12 ішкі ТА-ға дейін қосуға
мүмкіндік береді. Қуат көзі блогы, кросс және негізгі плата арқылы бірегей
корпуста орындалған. 12 ішкі порттың 4 жүйелік ТА-ға меншіктелген және 8 -
әмбебап. Базалық блокта кеңейту платаларына арналған 3 слот бар.
Сурет 1.8 - - SАMSUNG NX820X-M АТС
NX 820X-M арналған кеңейту платалары: 2 сыртқы бағыт, 4 сыртқы
бағыт , 4 ішкі аналогты бағыт , 4 ішкі жүйелік бағыт . Негізгі платада қосымша
қызметтік платалар үшін 2 слот қарастырылған. Қосымша платалар көмегімен 2
домофонды, 2 электронды құлыпты, компьютердіпринтерді, сыртқы пейджинг
құрылғысын қосады. Станцияда 1 - ші порт қатаң түрде ТА жүйесінде сақталған,
өзге порттар әмбебап - аналогты немесе жүйелік аппаратты қосуға мүмкіндік
береді. Әрбіп ТА -ның 20 нөмірді жылдам теретін жады бар, жалпы жүйелік
жады 80 нөмірді қамтуы мүмкін. Домофондарды, музыканың сыртқы көзін,
дауыс ұлғайтқыш байланысы мен хабарламасы (пейджинг) құрылғысын,
компьютерді, принтерді, үздіксіз қуат көзі ретінде аккумулятор батареяларын
қосатын мүмкіндігі бар. Барлық АТС - те 5 қатысушысымен конференция
өткізуге болады. DISА фунциясы үшін дыбыстық хабарламаларды қолдану
мүмкіндігі қарастырылған.
NX 820X-M АТС функциялары:
- тондық және импульстік теру;
- автоматты шегеру;
- шот кодын енгізу (міндетті);
- бастапқы бағытты таңдау;
- қоңырауларды бөлудің икемді жүйесі;
- күндізгітүнгі режим, барлығына дыбысты пейджинг всем;
- нөмірді ерте теру;
- қалаға кезек алу;
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
дыбысты поштаавтохатшы интеграциясы;
қызмет көрсету кластары;
қуаттау коды (міндетті);
конференция - тараптарды қосумен (5 адамға дейін)жетекшісіз;
қоңырауды ұстап тұру кезінде музыка;
паузаны теру;
түнгі режим жұмысы (автоматтықолмен ауыстыру);
қоңырауларды біркелкі бөлу (UСD);
қоңырауларды ұстап қалу - тікелей, топ бойынша (10);
домофондарды қолдау (до 2);
өшіріліп қалған телефондарды қолдау (OРX);
басшы-хатшы жүйесі;
ішкі нөмірге тікелей шығу жүйесі (DISА);
басшы-хатшы үздіксіз желі;
бос емес станцияларды индикациялау.
3.4
Дос-Сервис ЖШС желісінің пассивті құрылғылары
Пассивті желілік құрылғы деп интеллектуалды ерекшеліктері
болмайтын құрылғыларды айтады. Мысалы
- кабельді жүйе: кабель
(коаксиальды және айналмалы пар (UTРSTР)), айыррозетка (RG58, RJ45,
RJ11, GG45), қайталағыш (репитер), патч - панель, концентратор, коаксиальды
кабельдерге арналған балун (RG - 58) және т.б. Сондай -ақ, пассивті құрылғыға
монтажды шкаф пен бағананы, телекоммуникациялық шкафтарды жатқызуға
болады. Монтажды шкафтар типтік, мамандандырылған и антивандальды деп
бөлінеді. Монтаж типіне қарай қабырға және едендік, т.б. болады.
3.4.1 Бас кеңсе мен филиалдар байланысының оптикалық каналын
қосу нүктесі
Бас кеңсе мен филиалдар байланысының оптикалық каналын қосу нүктесі
оптикалық кросс (Fibеr Сross) тарату панелі ПР24 болып табылады [4].
Оптикалық кросс (Fibеr Сross) тарату панелі ПР24 қамтамасыз етеді:
- станциялық және бағыттық кабельдердің қорларын енгізу,
орналастыру, нығайту және сақтау;
- соңын тұйықтап бітеу, жалғау, жалпы қолданыс байланысы желісінде,
технологиялық байланыс жілісінде және арнайы бекітілген байланыс
желілерінде бағыттық және станциялық кабельдерді оптикалық талшықтармен
ауыстырып қосу;
- бақылау-өлшеу аппаратуларын қосу;
- бағыттық және станциялық кабельдерді таңбалау мүмкіндігі.
Оптикалық кросстың техникалық сипаттамалары:
- Кіріс бағыттық талшықты-оптикалық кабельдердің максималды саны -
4 дана.
- Панельдегі оптикалық жалғау розеткаларының максималды саны - 24
дана.
- Оптикалық кросстың габаритті өлшемдері (Fibеr Сross) ПР24 - 484 x
280 x 44мм
- Оптикалық кросс (Fibеr Сross) тарату панелінің массасы ПР24 - 2,4 кг.
Оптикалық кросс құрылғысы (Fibеr Сross) ПР24.
Оптикалық кросс (Fibеr Сross) тарату панелі ПР24 сыртқы әсерден нық
қорғауға мүмкіндік беретін, ұнтақтық бояу технологиясы бойынша боялған
металл қорап болып табылды. Оптикалық кросс ішінде гильзаларды төсеуге
және талшықтардың қорына арналған сплайс -кассета (сплайс - пластина)
орналасқан.
Оптикалық кросстың (Fibеr Сross) тарату панелі ПР24 (2.9 сурет)
оптикалық кабельді өткізіп - шығаратын төрт саңылауы бар. Саңылаулар
оптикалық кросстың ішкі кеңістігін шаң түсуден сақтау үшін резиналық
бітеуіштермен бітелген;оптикалық кабельді (ОК) монтаждау кезінде ПР2 4-ке
ОК- ны енгізу үшін төрт саңылаудың бірін (немесе қажет жағдайда төртеуін де)
таңдауға болады.
Сурет 1.9 - Fibеr Сross ПР24тарату панелінің жалпы көрінісі
Оптикалық кросс (Fibеr Сross) тарату панелі ПР24 1.1-кестеге сәйкес
жинақталған.
К е с т е 1.1 - Оптикалық кросстың жинақталуы
.н.
р
1
Атауы
Тарату панелі
1
Саны, дана.
2
Түссіз қақпағы бар сплайс- 1
кассета
3
Винт-шайба-гайка** комплектісі 1(келісім бойынша қойылады)
Кесте 1.1-дің соңы
1.4.2 Жергілікті есептеуіш желілердің енжарлық жабдықтары
1.2-кестеде Дос-Сервис ЖШС ұйымының бас офис желілерінің қалған
енжарлық жабдықтарының еркшеліктері көрсетілген.
К е с т е 1.2 - Дос-Сервис Ж.Ш.С ұйымының бас офис желілерінің
қалған еңжарлық жабдықтарының ерекшеліктері
№
Код
Атаулар
Б
С
ір-лік
өлшем
аны
1
2
3
4
5
Еfареl кабель- канал
1
16020СB
Еfареl Модульдік қорабы,90х50
М
6
R
0
R
R
R
R
R
2
3
4
5
6
7
10099АB
16024АB
16022АB
16026АB
16023АB
16025АB
Бөліп тұратын бөгет Н=50мм
( 75х50, 90х50, 110х50, 155х50)
Қосу скобасы, 90х50мм
Ішкі бұрыш, 90х50мм
Сыртқы бұрыш, 90х50мм
Тегіс бұрыш, 90х50мм
Сыртқы заглушка, 90х50мм
т
т
т
т
М
0
Ш
0
Ш
5
Ш
0
Ш
35
Ш
6
3
1
1
1
8
R
т
R
8
9
10986АB
ЕXO4-
Кабельдік каналдар үшін ( 90х50)1 модульге
суппор 45х45
2 Kеyston ( 45х45)пердесі бар бұрұштағы
т
ш
ш
0
3
3
512SY-FM
розетка панелінің беті
т
0
1
ЕXO3-
СKС Еxаlаn+ Модуль RJ-45 ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Бұл дипломдық жобада ЖШС Дос-Сервис үшін Cisco Systems
құрылғысын қолданып корпоративтік желі құру қарастырылады. Жобаның
басты мақсаты - ЖШС Дос-Сервис үшін магистральды технология ретінде
Gigabit Ethernet 1000BaseFX және IPMPLS хаттамасын пайдаланып, Cisco
Systems құрылғылары негізінде корпоративтік желі құру.
Жобада техника - экономикалық есептеулер жүргізіліп, оның ішінде
бизнес жоспар құрылады. Жоспарды жүзеге асыру барысында кететін
шығындар мен тіршілік қауіпсіздігі мәселелері қарастырылады.
Аннотация
В данном дипломном проекте рассматривается разработка корпоративной
сети с применением оборудование Cisco Systems для ТОО Дос-Сервис. Цель
данного проекта - в качестве магистральной технологией корпоративной сети
для ТОО Дос-Сервис используя Gigabit Ethernet 1000BaseFX и протокол
IPMPLS, разработать корпоративную сеть в основании оборудований Cisco
Systems.
В проекте проводятся технико-экономические вычисления, в частности
составление бизнес планов. В ходе исполнения плана рассматриваются затраты
в процессе реализации данного проекта, и затрагиваются вопросы безопасности
жизнедеятельности.
Annotation
In this diploma thesis will be considered the development of the corporate
network with Cisco Systems equipment for LTD "Dos-Service." The goal of this
project by using Gigabit Ethernet 1000BaseFX protocol and IP MPLS as a
backbone technology for the corporate network LTD "Dos Service", to develop
corporate network equipments on the basis of Cisco Systems.
The project will be conducted technical and economic calculations, in
particular preparation of business plans. During the fulfillment of the plan, will be
considered the costs in the implementation of this project, and following issues are
concerned safety.
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...8
1 Кәсіпорындағы бар желілерді зерттеу 9
1.1
1.2
ЖШС Дос-Сервис кәсіпорын желісінің сипаттамасы ... ... ... ... ... .9
Кәсіпорынның аумақтық-орналасқан желілерінің коммуникационды
құрылғылары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..11
1.3
ЖШС Дос-Сервис үшін желінің белсенді құрылғылары ... ... ... ... .11
1.3.1 Оптикалық каналдың біріктіру құрылғысының бас офис пен бөлімшелер
арасындағы локальды желілермен байланысы ... ... ... ... ... ... .. ...11
1.3.2 Бас офистің локальды желісінің желіаралық экраны ... ... ... ... ... ... .13
1.3.3 Бас офис пен бөлімшелер арасындағы хосттарды біріктіру
жабдықтары ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .15
1.3.4 Дос-Сервис ЖШС-нің телефон байланысы аппаратурасы ... ... ... ..20
1.4
Дос-Сервис ЖШС желісінің пассивті құрылғылары ... ... ... ... .24
1.4.1 Бас кеңсе мен филиалдар байланысының оптикалық каналын қосу
нүктесі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..24
1.4.2
Жергілікті есептеуіш желілердің енжарлық
жабдықтары ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .26
1.4.3
Жұмыс станциялардың және серверлердің операциялық
жүйелері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .28
1.4.4 Қосымша
серверлер және мәліметтер базасын басқару
жүйесі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...31
1.4.5 Бағдарламалық тұтынушылық қосымша қамтамасыз
ету ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..34
1.5
1.6
ЖШС Дос-Сервис жүйелілік хаттама ... ... ... ... ... ... ... ... ... ... ... .35
ЖШС Дос-Сервис кәсіпорнының желісінің кемшіліктерін
анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .36
2
Мультисервисті корпоративтік желіні өңдеу үшін шешімдерді
таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..39
2.1
2.2
IP-телефонияны қолданудың артықшылықтары ... ... ... ... ... . ... ... ... 39
Корпоративті IP-телефонияны жүзеге асырудың шешімі ... ... ... ... ...41
2.2.1 Avaya-ның IP-телефониясы шешімі ... ... ... ... ... ... ... . ... ... ... ... ... ...41
2.2.2 3Com-нан IP-телефонияның шешімі ... ... ... ... ... ... ... . ... ... ... ... ... ..45
2.2.3 Alcatel-дан IP-телефонияның шешімі ... ... ... ... ... ... ... . ... ... ... ... ... ..46
2.2.4 Cisco Systems-дан IP-телефоияның шешімі ... ... ... ... ... ... ... . ... ... ... 47
3
ЖШС Дос-Сервис үшін мультисервисті желі жасау ... ... ... ... ... ...50
3.1 Cisco интеллектуалды инфрақұрылымында IP-телефонияны құрудағы
артықшылығы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .50
3.1.1 IP-телефонда күйге келтіруді өзгерту және орнату процессін
автоматтандыру ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..50
3.1.2Инфрақұрылым желісінде QoS күйге келтіруін
автоматтандыру ... ... .51
3.1.3 IP-телефония қауіпсіздігін қамтамасыз ету ... ... ... ... ... ... ... ... ... ... .52
3.1.4 Құрылған тұрақты қарсылық ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .53
3.1.5 Cisco ISR маршрутизаторлар қорында дыбыстық шақыруды өңдеу
үшін интегрирленген платформа ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... .54
3.1.6 CiscoWorks IP Telephony Environment Monitor (ITEM) көмегімен IP-
телефония жүйесінде мәселелерді тез шешу ... ... ... ... ... ... ... ... ... ... ... ... ..55
3.1.7 Cisco Systems қолдауы мен қызмет көресетуі ... ... ... ... ... ... .. ... ... ...55
3.2 Cisco Systems белсенді құрылғысы ... ... ... ... ... ... .. ... ... ... ... ... ... ... ..56
3.2.1 Cisco Catalyst 2960 коммутаторларының ұйымы ... ... ... ... ... ... ... .. ..57
3.2.2 Cisco 2821маршрутизаторы ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... .58
3.2.3Cisco 3800 маршрутизаторлар тобы ... ... ... ... ... ... ... ... ... ... ... ... ... ..61
3.2.4Cisco Catalyst 3750 коммутаторлар тобы ... ... ... ... ... ... ... ... ... ... ... ...62
3.2.5Cisco ASA 5510 желіаралық экраны ... ... ... ... ... ... ... . ... ... ... ... ... ... 64
3.2.6Cisco SPA942 IP-телефоны ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 65
3.2.7 IBM System x3620 Корпоративтік сервері ... ... ... ... ... ... ... ... ... ... ...66
3.3Дос-Сервис ЖШС жаңа мультисервисті корпоративті
желісі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 67
4
Тіршілік қауіпсіздігі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..69
4.1 Жасанды жарықтандыру жүйесін есептеу ... ... ... ... ... ... ... ... ... ... ... .69
4.2
4.3
4.4
4.5
4.6
4.7
5
5.1
5.2
Жұмыс орынның жасанды жарықталуы ... ... ... ... ... ... . ... ... ... ... ... 71
Шудың әсері ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..72
Жарықтың көзін таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... .72
Жасанды жарықтандыруды есептеу ... ... ... ... ... ... ... ... ... ... ... ... .73
Меншікті қуат әдісімен жарықтандыруды есептеу ... ... ... ... ... ... ... .75
Өнеркәсіптегі жасанды жарықтандыру ... ... ... ... ... ... ... ... ... ... ... ... 76
Бизнес- жоспар ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... 77
Жобаның мақсаты мен міндеттері ... ... ... ... ... ... . ... ... ... ... ... ... ... .77
Бағдарламамен қамтамасыз етудегі еңбек сыйымдылығын
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..78
5.3
5.4
Бағдарламалық қамсыздандыру шығынының есебі ... ... ... ... ... ... ... 79
Бағдарлама өнімін сатып алуға кеткен бір жолғы шығындар
есебі ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .84
5.5
5.6
Ақпараттық жүйе енгізуден үнем мен табыс мөлшерінің есебі ... ... .85
Салыстырмалы экономикалық тиімділіктің көрсеткіштерін
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..85
5.7
5.8
Ақшалай құралдардың қозғалысы ... ... ... ... ... ... .. ... ... ... ... ... ... ... 86
Экономикалық тиімділікті есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... .88
5.8.1 Таза ағымдағы құндылықты есептеу (Nеt present value, NPV)
88
5.8.2 Пайда индексін есептеу (Profitability index, PI) ... ... ... ... ... ... ... ... ..88
5.8.3 Табыстың ішкі нормасын есептеу (Internal rate of return,
IRR) ... ... ... 88
5.8.4 Өтімділік периодын есептеу (Payback period,
PBP) ... ... ... ... ... ... ... .89
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..91
Әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .92
А қосымша ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .93
Ә қосымша ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..95
Кіріспе
Ақпараттық технологиялардың дамуына байланысты үлкен және кіші
кәсіпорындарда корпоративті желілер танымал болады. Кәсіптің пайда болуы
және оның ойдағыдай дамуы, ол қандай салаға қатысты болмасын, айқын емес
және үйлесімді әркеттер етуі, ақпараттың уақытылы ауысуы мен
кәсіпорындардың барлық қызметтеріне оперативті бақылауына байланысты.
Бағдарламалық қамтаманың мәліметтер қорында және жетекші
өндірушілер құрылғыларында корпоративті (локальді) желілер құрылады.
Ұсынылып отырған желілік шешімдер жоғары экономикалық тиімділікке,
сенімділік пен қауіпсіздікке, және жаңарту мүмкіндігіне ие [1, 4].
Корпоративті желі қандай мүмкіндіктер береді:
- Мультисервисті корпоративті желіні өзінің кәсіпорнына енгізу арқылы
оларды бірыңғай жүйеге қойып, ұйымдастыруға және әр түрлі кеңселер
арасында өзара әрекеттерді нақты жолға қоюға болады. Бірікпеген бөлімшелер,
кеңседен алыс орналасқан немесе қоймалар мен сатылым нүктелері, біріккен
жалпы желі болып, маңызды қатарларды алады.
- Бірінші кезекте, бұл бірыңғай ақпараттық аймақ. Барлық алаңдарды
байланыстыратын бірыңғай кеңселік желі кәсіпорынға жұмысты тиімді
атқаруға мүмкіндік береді. Ақпарат алмасу, тапсырма мен есептерді жеткізу, әр
түрлі құжаттарды рәсімдеу жылдам әрі ыңғайлы.
- Екінші басты артықшылығы - құжат айналымының бірыңғай жүйесі.
Құжаттарды жіберу және қабылдау канал желілерінде жүзеге аса алады, немесе
бір ерекше жағдайда жасырын дәрежесіне байланысты.
Файлдарға, деректер қорына, мұрағатқа, шығару құрылғыларына қосылу
мүмкіндігі қашықтықтан құрылады. Барлық құжаттарды құрылымды ақпарттық
қорға құжат айналымын жылдам әрі жеңіл қысқартып қосуға болады.
Артықшылықтар қатарына келесі пункттерді қосуға болады:
- Кәсіпорын қызметі кадр қызметкерлері мен басшылыққа айқын
болады;
- Кәсіпорынның құрылымдық бөлімдерінің жұмыстарын сапалы және
оперативті бақылауға болады;
- Барлық деректер қорына ішкі мүмкіндіктер болуы, құжаттамалар мен
есептіліктер шынайы уақыт режимінде жүзеге асады;
- Локальды желі қалааралық, халықаралық қоңыраулар мен курьерлік
қызметтерге шығынды барынша үнемдейді.
- Бөлімшелер арасындағы оперативті және сенімді байланыс, құжат
алмасудың жоғары жылдамдығы мен ұйымдастыруды басқару жеңілдігі
кәсіпорынды бәсекеге қабілетті және дамушы етеді. Корпоративті байланыс
құрылғысында жаңа технологиялар қолданылады, олар жоғары
технологиялардағы жобаларды іске асыруға, видео және аудиоконференциялар
өткізуге мүмкіндік береді. Осының арқасында кәсіпорын мамандары тек алға
ұмтылып қана қоймай, өзінің бәсекелестерінің алдын орап кетеді.
- Кәсіпорын жұмысының жақсаруына және телефон байланысына
шығындардың қысқаруына байланысты корпоративті желі модернизациясын
жүргізу керек. Сол себепті ЖШС Дос-Сервис кәсіпорнына мультсервисті
корпоративті желі құруға шешім қабылданды [10, 12].
- Кәсіпорынның мультисервисті желісі Cisco Systems қағидаларына
сәйкес дамытылды.
3
Кәсіпорындағы бар желілерді зерттеу
3.1 ЖШС Дос-Сервис кәсіпорын желісінің сипаттамасы
Корпоративті желі - бұл күрделі жүйе, ол мыңдаған түрлі компоненттерді
өзіне қосады: әр түрлі типтегі компьютерлер, олар столүстіліктен бастап
мейнфремалардан аяқталады, жүйелік және қолданбалы бағдарламалық
қамтамасыз ету, желілік адаптерлер, концентраттар, коммутаторлар мен
маршрутизаторлар, кабельдік жүйелер.
Жүйелік интеграторлар мен
администраторлардың негізгі есебі үлкен және өте қымбат тұратын жүйе
ақпарат ағынымен тез өңделіп меңгерілуінен тұрады, кәсіпорын қызметкерлері
арасында айналдырылатын және оларға заманауи, рационалды шешімдер
қабылдауға, мықты бәсекелестік күресінде кәсіпорынға өмір сүруін қамтамасыз
етуге рұқсат етті. Өмір бір орында тұрмайды, корпоративті ақпараттың
мазмұны, оның ағындарының қарқындылығы және өңделуінің әдістері тұрақты
өзгеріп отырады [3, 10]. ЖШС Дос-Сервис мәліметтерді жіберу желісі:
Желі,
ЖШС Дос-Сервис кәсіпорнының
аумақтық орналасқан
кеңселерін біріктіретін, Қызылорда облысының маңайындағы 3 қалада
орналасқан бірыңғай ақпараттық жүйесін келесідей ұйымдастыруға ие (2.1. -
сурет).
Кәсіпорынның басты байланыс бөлігі құрылған жүйенің негізі бірыңғай
көліктік желісі болып табылады (деректерді жіберу желісі). Бөлімшелер мен
басты кеңсе өзара оптикалық-талшықты арналармен АО Қазақтелеком
регионалды жеткізушінің мультисервисті желісі арқылы байланысқан.
Кәсіпорын байланыс бағытын жеткізушіден жалға алады және қажетті
алынған құралды қолданады. Жеткізушінің қорында орналасқан желі
фирманың жекеменшігі болып және оның бақылауында болады. Корпоративті
желіде магистральды технология ретінде Gigаbit Еthеrnеt 1000BаsеFX және
IРMРLS хаттамасы пайдаланылады. Бұл технология шығындар кезінде,
маңызды көрсетілімге ұқсайтын жүйеге жетуге қарағанда, тез әрекет ететін
секілді (қосу уақытын жеңілдету жоспарында және хабар беру мәліметтері
жылдамдығында), сенімділік, жүйемен меңгеру процессін оңайлатуға
мүмкіндік береді [3, 5, 14].
Сурет 1.1 - Кәсіпорынның бар желілерінің сызбасы
Төменгі деңгейдің негізгі хаттамаларын құру үшін локальді желілерде
де-факто стандарты болатын TСРIР хаттамасы алынған. Оның қолданылуы
еңбек және қаржы шығындарын тез қысқартуға ұйымға басқа ішкі жүйелермен
корпоративті мультисервисті аймақтық-орналасқан желіге мүмкіндік береді,
сондықтан олар стандартты құрылған құралға ие болады.
Кәсіпорын желісі төрт локальдық есептеу желілерінен тұрады (ЛВС).
Корпоративті мультисервисті аймақтық-орналасқан желіде жұлдыз
физикалық топология, яғни әрбір сәуле компаниядағы бөлімшелерді ЖШС
Дос-Сервис компаниясының бас кеңсесінде орналасқан орталықтың негізгі
орталығымен байланыстырады. Бір жағынан толық байланысқан топологияға
қарағанда, қажетті сызба желінің өміршеңдігін қамтамасыз етеді. Екінші
жағынан трафиктің негізгі көлемі бөлімшеден орталыққа жіберілетінін ескерсек
жұлдыз топологиясы толығымен мүмкін болады. Бұл ретте оны қолдану
каналдарды жалға алу мен желілік орталықтың жабдығына кетеін
шығындардың төмендеуімен қамтамасыз етеді.
Әрбір локальді есептеуіш желі жұлдыз топологиясымен ұсынылады.
Бас кеңсенің локальді желісі 30 хосттан және D-link D ЕS-1008FL РRO, DЕS-
3526DС біріккен коммутаторларынан, ал локальді есептеу желілері
бөлімшелері (ЛВС) 10 хосттан және D-link DЕS-1008FL РRO біріккен
коммутаторынан тұрады.
3.2
Кәсіпорынның аумақтық-орналасқан желілерінің
коммуникационды құрылғылары
Кәсіпорынның аумақтық-орналасқан желілерінің коммуникационды
құрылғылары D-link өңдірушісінің құрылғысы болып табылады.
Мультисервисті байланыс каналдары пассивті құрылғыларға оптикалық
кросс-панельдерге қосылған, өз кезегінде электрлік дыбыстарда оптикалықтың
пайда болуына медиаконвертерлер қосылады.
Кәсіпорынның барлық хосттары бірігуі үшін D-link DЕS-1008FLРRO,
DЕS-3526DС коммутаторын қолданады. Басты кеңседе
кіріс
трафигін
фильтрлеу үшін D-link DFL-260 желіаралық экраны пайдаланылады.
Компания дәстүрлі телофонияны қолданады. Бас кеңседе АТС Sаmsung
NX820Х-М кеңселігі тағайындалған, ал бөлімшелерде АТС Sаmsung NX308X-
M кеңселігі қолданылады. Кәсіпорында басты кеңсе үшін үш сыртқы бағыт бар
және әр бөлімше үшін бір-бірден сыртқы бағыт бар. Мекеменің барлық
бағыттары АО Қазақтелеком-ның аудандық және жергілікті АТС-терінен
(компания-провайдерімен) беріледі. Ішкі номерлердің саны басты кеңседегі 30
жұмысшы бекеттердің санымен сәйкес келеді және әр филиалда 10-нан.
3.3
ЖШС Дос-Сервис үшін желінің белсенді құрылғылары
Белсенді желілік құралдан (АСО) кейбір зияткерлік ерекшелікпен тиісті
құрал жобаланады. Яғни маршрутизатор, коммутаторлар және тағы басқалары
белсенді желі құралы болып табылады. Керісінше - қайталауыш (репитер) және
концентратор белсенді желілік құрал болып табылмайды, қосылыс арасының
өсуін электрлік дыбысты қайталайды немесе топологиялық тармақтануы м ен
ешқандай зияткерлікті көрсетпейді. Бірақ басқарылатын свитчтер белсенді
желі құралдарына қатысты, себебі зияткерлік ерекшелікке ие емес [1, 6, 10].
3.3.1 Оптикалық каналдың біріктіру құрылғысының бас офис пен
бөлімшелер арасындағы локальды желілермен байланысы
Баста айтылғандай ЖШС Дос-Сервис кәсіпорны оптикалық кросс-
панельдермен байланыс үшін D-link медиаковертерлерін қолданады.
Бас кеңседе
D-link
DMС-700SС қолданылады.
DMС-700SС
медиаконвертері: Бұл медиаконвертер дыбыс стандартының айналым жұбында
оптикалық кабельмен 1000B АSЕ-SX Gigа bit Еth е rn еt көпмодово арқылы
1000BАSЕ-T
Gigаbit
Еthеrnеt
стандартынан дыбысты қайта жасайды.
Оптикалық кабельдің ең жоғарға ұзындығы: 550 м. RJ-45 айналым жұбы үшін
және оптикалық кабель үшін 1 портты қолдайды (SС-коннектор).
DMС-700SС медиаконвертерінің физикалық параметрлерін және
сипаттамаларын қарастырамыз (1.2. - сурет).
Сипаттамалар:
- 1000BАSЕ-T және 1000BАSЕ-SX ортасының хабар беру арасындағы
өзгерісінің бір каналы.
- Авто MDI-II және MDI-X.
- Каналдың толық жылдамдығының жіберілуі.
- Бөлек құрылғы сияқты пайдаланыла немесе шассиде орналастырыла
алады.
- Шассиді қондырудағы ыстық ауыстыру.
Физмкалық параметрлер:
- Кабельдің түрі: көпмодоволық оптикалық кабелі 62.5125 микроннан
220 м-ге және 50125 микрон 550 м-ге дейін.
- Индикаторлар:
- қорек;
- LINKАСT.
- Корпустың өлшемдері: 120x88x25 мм.
- Қорек:
- 7.5V 1.5А;
- Сыртқы АС-адаптер қорегі.
- Эксплуатация температурасы 0 - 40ºС.
- 10 ~ 90% аралығында конденсатсыз ылғалдылық.
- Электромагнитті сәуле шығару: (ЕMI) - FСС Сlаss B, VССI Сlаss B, СЕ
Сlаss B, С-Tiсk.
- Тұтынылатын қуат 7,2 Ватт (макс.).
Сурет 1.2 - DMС-700SС медиаконвертерінің сыртқы көрінісі
Бөлімшелерде DMС-515SС медиаконвертері қолданылады (1.3-сурет).
Айналым жұбы бойынша 100BАSЕ-FX бірмодовалық талшық 100BАSЕ-TX
медиаконвертерлері (15 км, SС). Бұл медиаконвертер бірмодоволық оптикалық
кабель бойынша 100BАSЕ-FX Fаst Еthеrnеt айналым жұбында дыбыс
стандартымен 100BАSЕ-TX Fаst Еthеrnеt стандартынан дыбыс өзгертеді.
Оптикалық кабельдің ең жоғарғы ұзындығы: 15-60 км. RJ-45 айналым жұбы
үшін 1 порт және оптикалық кабель үшін 1 портты қолдайды.
Сурет 1.3 - DMС-515SС медиаконвертерінің сыртқы көрінісі
DMС-515SС физикалық параметрлері мен сипаттамасы:
- Сипаттамалары: 100BАSЕ-TX және 100BАSЕ-FX аралығындағы хабар
беру өзгерісінің бір каналы, SС-коннекторы үшін оптикалық порт,
жылдамдықтың автоанықтамасы мен толық режимнің автокелісуі немесе
айналым жұбы үшін порттағы жартылайдуплекс, авто MDI-II мен MDI-X,
жартылайдуплекс немесе белгіленген толық күйге келтіру режимі үшін
ауыстырып-қосқыш, Storе-аnd-forwаrd хабар беру режимі, қарама-қарсы
қысым режимі және IЕЕЕ802.3x ағынымен басқарылатын, каналдың толық
жылдамдығына хабар беру, алдынғы панельдегі күйлер индикаторы, жеке
жабдық ретінде қолданыла алады немесе шассиде орналаса алады, шассиді
қондырудағы ыстық ауыстыру;
Физикалық параметрлер: қорек 100мбит, (айналым жұбындағы порт
үшін) Full DuрlеxСollision (оптикалық порт және айналым жұбындағы порт
үшін) LINKАСT (айналым жұбындағы порт үшін), корпус өлшемі (120 х 88 х
25мм), Қорек: 7.5V 1.5А; (қоректің сыртқы АС-адаптері, эксплуатация
температурасы 0º - 40º С), 10 ~ 90% аралығында конденсатсыз ылғалдылық,
электромагнитті сәуле шығару: ((ЕMI) - FСС Сlаss B, VССI Сlаss B, СЕ Сlаss B,
С-Tiсk), тұтынылатын қуат 7,2 Ватт (макс.).
3.3.2 Бас офистің локальды желісінің желіаралық экраны
Бас офисте кіріс трафигінің қауіпсіздігін қамтамасыз ету үшін SOHO
DFL-260 желіаралық экраны қолданылады (сурет 2.4)
Сурет 1.4 - SOHO DFL-260 желіаралық экранының сыртқы көрінісі
SOHO DFL-260 желілер үшін желіаралық экран басқару, мониторинг
және желі қауіпсіздігіне қызмет көрсету үшін толық шешімді қамтамасыз етеді.
Басқарманың атқаратын қызметтерінің ішінде: алыстағы басқарма, басқарма
саясатындағы өткізу жолақтары, URL кілттік сөзімен құлыптау, рұқсат алу
саясаты және SNMР. Сонымен қатар желілік мониторингтің функциялары е-
mаil бойынша хабарландыру, жүйелік журнал, тұрақтылықтың тексерісі мен
шынайы уақыттағы статистика сияқты қолдауға ие болады.
DFL-260 физикалық параметрлері және сипаттамасы:
- интерфейстер: 1 порт 10100Bаsе-TX WАN, 1 порт 10100Bаsе-TX
DMZ, 4 портта 10100Bаsе-TX LАN;
- өнімділік: желіаралық экранның өнімділігі 80 Мбитс, қатарлас
сессиялардың саны 12 000, саясаттар саны 500;
- желіаралық экранның функциялары: мөлдір режим, NАT, РАT, H.323
NАT Trаvеrsаl, кесте бойынша саясаттар, Аррliсаtion Lаyеr Gаtеwаy (АLG);
- желілік функциялар: DHСР клиентсервері, DHСР rеlаy, саясат
негізіндегі маршрутизация, IЕЕЕ 802.1Q VLАN: 8 дейін, IР Multiсаst: IGMР v1-
v3, IGMР Snooрing;
- жеке виртуальдық желілер: шифрлеу (DЕS), РРTРL2TР Hub аnd Sрokе
сервері, IРSес NАT Trаvеrsаl;
- жүктеменің теңгерімі: шығыс трафигінің теңгерімі, (Fаil-ovеr)
каналының үзілу кезіндегі қайта бағыттау трафигі;
- өткізу
жолағымен басқару: саясат негізіндегі Trаffiс
Shарing,
кепілденген өткізу жолағы, жоғары өткізу жолағы, артықшылық негізіндегі
өткізу жолағы, өткізу жолағының динамикалық таралымы;
- тұрақтылықтан бас тарту: WАN (WАN Fаil-ovеr) каналын резервтеу;
- Intrusion Рrеvеntion (IРS): қалыптардың автоматты жаңартылуы, dos,
ddos шабуылдарынан қорғану, электронды пошта арқылы болатын шабуылдар
туралы ескерту, idрiрs ұлғайтылған жазылымдары;
- ішіндгелерді фильтрациялау: httр типі: url, кілттік сөз, скриптер типі:
jаvа сookiе, асtivеx, vb, е-mаil типі: қара тізім, кілттік сөздер, ішіндегілердің
фильтрациясының сыртқы деректер қоры;
- вирусқа қарсы қорғаныс: шанайы уақыттағы вирусқа қарсы сканерлеу,
файлдың шектеусіз өлшемі, вирусқа қарсы қорғаныс, сығылған файлдарды
қолдау, сигнатураларды жеткізуші: kаsреrsky,
қалыптардың автоматты
жаңартылуы;
- физикалық параметрлер: қорек (5в3а, қоректің сыртқы адаптері),
өлшемдер (235 х 162 х 36 мм, столүстілік өлшем), жұмысшы температура (от 0º
до 40ºС), сақтау температурасы (от -20º до 70º С), жұмысшы ылғалдылық (
конденсат құрылмай 5% -дан 95%-ға дейін), MTBF (21 571ч), электромагнитті
үйлесімділік (FСС Сlаss А, СЕ Сlаss А, С-Tiсk), қауіпсіздік сертификаты (UL,
LVD (ЕN60950-1).
3.3.3 Бас офис пен бөлімшелер арасындағы хосттарды біріктіру
жабдықтары
Бас офис пен бөлімшелер арасындағы хосттарды біріктіру үшін D-link
DЕS-1008FLРRO (сурет 2.5), DЕS-3526DС коммутаторлары пайдаланылады.
Сурет 1.5 - . D-link DЕS-1008FLРRO коммутаторының сыртқы көрінісі
Fаst Еthеrnеt D-Link DЕS-1008FLРRO басқарылмайтын коммутаторы
желіде кіші жұмысшы топтарға қолдану үшін арналған. Олар 10 Мбитс немесе
100 Мбитс жылдамдығында жұмыс істеп жатқан желілік құрылғының кез-
келген портына қолданушылар қиындықсыз қосыла алады. DЕS-1008FLРRO
коммутаторы бірмодовалық оптикалық кабель үшін 100BАSЕ-FX портымен
жабдықталған. DЕS-1008FRРRO - екі бағытты бірмодовалық оптикалық
кабель магистральді желіге немесе серверге сенімді қосылу үшін қажет.
Дамыған элементті қордың арқасында коммутатордың барлық порттары қорек
кернеуінің құбылмалы жағдайында және СКС статистикалық кернеуінде
жоғары тұрақтылықты қамтамасыз етіп, провайдер қызметі желісінде DЕS-
1008FLРRO және DЕS-1008FRРRO орналастыруға рұқсат етеді. 10100BАSЕ-
TX-ның 7 порты автоматты түрде MDIMDIX анықтамасын қолдайды. Бұл
uрlink порттарын немесе кроссирленген кабельдерді қолдануды қажет етпейді.
Кез-келген портты серверге, маршрутизаторға немесе коммутаторға тура
кабельді қолдана отырып айналым жұбының негізінде қосуға болады.
Коммутатор ағындармен басқаруды және әрбір порт үшін
жартылайтолықдуплексті жұмыс режимін қолдайды. Коммутатор оптикалық
портпен мәліметтерді алыс қашықтықтарға жіберуге жабдықталған. Бұл порт
сенімді волоконды-оптикалық кабель арқылы серверге немесе магистраль
желісінің коммутаторына қосылуына қолдана алады. 802.3x ағының қолдау
функциясының көмегі мен fаst storе-аnd-forwаrd коммутация тәсілі арқылы,
коммутаторлар қауіпсіз төмен кідіріс мәліметтерін жіберу сегменттері
арасындағы қате десте жіберіліун тоқтатады. СКС-дағы статистикалық кернеу
немесе қорек кернеуінің тұрақсыздығында, коммутатордың барлық порттары
кедергілерге жоғарғы тұрақтылықты қамтамасыз етеді. Бұл РRO сериялы
коммутаторларды ЕTTH провайдер желілерінде және компания желісінің алып
шығу сегменттерінде мүмкіндік деңгейінде орнатуға рұқсат етеді.
D-link
сипаттамалары:
DЕS-1008FLРRO-ның физикалық параметрлері мен
- қолдаушы стандарттар: IЕЕЕ 802.3 10BАSЕ-T Еthеrnеt, IЕЕЕ 802.3u
100B АSЕ-TX100BАSЕ-FX F а st Еthе rn еt, АNSII ЕЕЕ 802.3 NWа y а uto-
nеgotiаtion, IЕЕЕ 802.3x ағынымен басқару;
- қолданбалы хаттама: СSMАСD;
- дестелерді жіберу жылдамдығы: Еthеrnеt (10 Мбитс (жартылай
дуплекс), 20 Мбитс (толық дуплекс)), Fа st Еth е rn еt (100 Мбитс (жартылай
дуплекс), 200 Мбитс (толық дуплекс));
- топологиясы: жұлдыз;
- кабельдік желілер: 10BАSЕ-T: UTР категориялары 3, 4, 5 (100 м дейіг)
ЕI АTI А- 568 150 Ом STР (100 м дейін), 100BАSЕ-TX, UTР категориялары 5
(100 м дейін) ЕI АTI А- 568B 150 Ом STР (до 100 м), 100BАSЕ- FX, 9125 мкм
(SС, до 15 км) бірмодоволық оптикалық кабель;
- толықжартылай дуплекс: 10100 Мбитс жылдамдығы үшін
толықжартылай дуплекс;
- мәліметтер алмасу интерфейсі: айналым жұбындағы барлық порттарға
MDIMDI-X автоанықтама;
- индикаторлар: порт үшін: 10100 Мбитс, Full-duрlеxСollision,
жабдыққа (Рowеr);
- өнімділік: коммутационды фабрика (1,6 Гбитс), (Storе-аnd-forwаrd)
коммутациясының әдісі, MАС- адрестердің кестесі (жабдықтағы 1К жазулар),
буферлік жадынын көлемі (жабдыққа 64 Кб), фильтрациядестелерді жіберу
жылдамдығы (жартылай дуплекс) (портқа Еth е rn еt 14,880 ррs, портқа Fаst
Еthеrnеt 148,800 ррs);
- физикалық параметрі: қорек көзі (ауыспалы тоқтың сыртқы адаптер
қорегі арқылы), шығыс қорегі (тұрақты тоқ 7,5 В, 1А), қолданатын күш (4,887
Вт), жұмысшы температура (0º - тан 50º С дейін), сақтау температурасы (- 10º - тан
70º С дейін), жұмыс ылғалдылығы (10% - дан 90% дейін конденсатсыз), сақтау
ылғалдылығы (5% -дан 90% дейін конденсатсыз), өлшемдер (192 x 118,5x 32 мм
(тек құрылғы)), салмақ (314 г.).
-
Сурет 1.6 - DЕS-3526DС коммутаторының сыртқы көрінісі
DС - 2 деңгейдегі 24 портты 10100Bаsе-TX + 2 мен 1000Bаsе-TMini
GBIС (SFР) комбо-порттарымен басқарылатын коммутатор (48V DС қорегі).
10100 Мбитс D-Link
DЕS-3500
топтамасындағы
DЕS-3526DС
коммутаторы Singlе IР Mаnаgеmеnt (SIM, бірыңғай IР-адреспен меңгерілетін)
топологиясын қолдайтын өзара стекирленетін мүмкіндік деңгейінін
коммутаторы. Бұл коммутатор иілмелі және қауіпсіз желілік қосылу үшін 24
немесе 48 10100BАSЕ-TX портына және 2 комбо-портты 1000BАSЕ-TSFР
Gigаbit Еthеrnеt ие, ол стандартты түрде бағанға орнату үшін жасалған. DЕS-
3500 сериялы коммутаторы стекке жеңіл біріге және кез-келген басқа D-Link
Singlе IР Mаnаgеmеnt қолдау коммутаторымен бірге икемделе алады. Ядро
желісіндегі 3-деңгейлі коммутаторды қосқанда көп деңгейлі желінің бөлігін
құру үшін, магистральмен құрылымданған және тез әсер еткізетін серверлермен
орталықтандырылған.
Үнемшіл виртуальды стек. Негізінде DЕS-3500 сериялы коммутаторлары
бөлім деңгейінің желі стегін қалыптастырады, мекеменің магистральға
гигабитті қосылу мүмкіндігін 10100 Мбитс порттары ұсынады. Стек
жабдықтары арасында жіберілетін трафик толық дуплексті қолдайтын Gigаbit
Еthеrnеt интерфейсі және желінің қарапайым сымдары арқылы өтеді. Бұл
стекирлеуге арналған қымбат және үлкен кабельдерді қолдануын қажет етпейді.
Бұл кабельдерді қолдану стекирлеу әдісімен шектелген және оның
ұзындығымен байланысқан кедергілерді алып тастауға рұқсат етеді. Стекке
желінің кез-келген жерінде орналасқан құрылғылар бірігуі мүмкін, (singlе рoint
of fаilurе) жалғыз бас тартудың кез-келген нүктесінен пайда болу мүмкіндігін
қоспағанда.
Бірыңғай IР-адрес (Singlе IР Mаnаgеmеnt) арқылы басқару. DЕS-3500
сериялы коммутаторы басқарма мәселесін тездетеді және жеңілдетеді, яғни
көптеген коммутаторлар Wеb-браузері бар кез-келген жұмысшы бекет бірегей
IР-адрес арқылы түзеле, бақылай және қызмет көрсете алады. Стек бірыңғай
объект ретінде басқарылады, және стектің барлық құрылғылары жалғыз IР-
адреспен анықталады. Құрылған Wеb-менеджер көмегімен стек мүшелері
туралы ағаш түрінде (Trее Viеw) көрсетілген және стек құрылғыларының
орналасқан орны көрсетілген желі топологиясы мен олардың арасындағы
байланыс жайлы ақпарат алуға болады. Бұл қарапайым және мейлінше
жеткілікті
Wеb-басқарма
SNMР-басқарма үшін қымбат бағдарламалық
қамтаманы орнатуды қажет етпейді.
Стекте 32 құрылғыға дейін кеңейту. Стекке моделіне тәуелсіз 32
коммутаторға дейін жеңіл қосуға болады. Виртуальды стек Singlе IР
Mаnаgеmеnt құрылған кез-келген коммутатор моделін қолдайды. Стек ядро
желісі үшін 3-ші деңгейлі коммутаторларды қосып, шасси негізіндегі
коммутаторлар немесе кез-келген басқа коммутаторларды қосқанда үлкейе
алатынын білдіреді.
Қауіпсіздіктің кеңейтілген функциялары.
DЕS-3500
сериясы
қолданушылардың рұқсатымен және қосумен басқару үшін қауіпсіздіктің
функцияларының кеңейтілген жиынтығын қамтамасыз етеді. Бұл жиынтық
МАС-адрестер негізінде Ассеss Сontrol Lists (АСL)-ті, коммутатор порттарын,
IР адрестерді жәненемесе TСРUDР порт номерлерін, 802.1х қолданушылар
аудентификациясы мен МАС-адрестер бақылауын қосады. Бұған қарамастан,
DЕS-3500 сериясы TАСАСS+ және RАDIUS арқылы администраторлық
рұқсатқа орталықтанған басқаруды қамтамасыз етеді. Желілік қосымшалардың
бақылауымен бірге, бұл қауіпсіздік функциялары қолданушылардың
авторизацияланған рұқсатын ғана қамтасыз етіп қана қоймай, желі бойынша
кесірлі трафиктің таратылуының алдын алады.
Ұлғайтылған өнімділік және қолжетімділік.
DЕS-3500
сериялы
коммутаторлардың желі қауіпсіздігі мен өнімділігін жоғарылату үшін VLАN
кеңейтілген қолдауын, GАRРGVRР, 802.1Q және VLАN асимметриясын қоса
қамтамасыз етеді. Өткізу жолағымен басқару әрбір порт үшін трафик шегін
орнатуға рұқсат етеді, желі шекарасында трафик көлемімен басқаруға
мүмкіндік береді. Коммутатор қорек көзінің резервті орнатылуын қолдайды.
Басқа сипаттамалар 802.3аd Link Аggrеgаtion, 802.1d Sраnning Trее, 802.1w
Rарid Sраnning Trее және 802.1s Multiрlе Sраnning Trее қолдауын сенімділікті
көтеру және виртуальды стектің қолжетімділігі үшін қосады.
Қызмет көрсетудің (QoS) көп деңгейлі қасиеті. DЕS-3500 сериясы (L2, L3,
L4) QoSСoS функциялы көп деңгейлі кең жинаққа ие, критикалық маңызды
желілік сервис кепілдігі үшін,
VoIР,
ЕRР, Intrаnеt
сияқты немесе
видеоконференциялар тиісті артықшылықпен қызмет көрсетіледі.
802.1рTOSDiffSеrv үшін МАС-адрестер көздері мен қабылдаушы негізі
классификациясында, қабылдауыш пен көздер IР-адрестерінде жәненемесе
TСРUDР порттар номерлерінде артықшылықтың 4 кезегінде қолдайды.
DЕS-3526DС
коммутаторының физикалық параметрлері мен
сипаттамалары:
- 10100BАSЕ-TX порттың порттар саны 24, 1000BАSЕ-TMiniGBIС
(SFР) комбо-порты 2;
- стандарттар мен функциялар: IЕЕЕ 802.3 10BАSЕ-T802.3u 100BАSЕ-
TX, IЕЕЕ 802.3аb 1000BАSЕ-T802.3z 1000BАSЕ-SXLX, АNSIIЕЕЕ 802.3
NWаy автокелісім, 802.3x ағынымен басқару, MDIMDIX полярлығының
автоматты анықтамасы, порттарды айналандыру;
- SFР қолдауы: IЕЕЕ 802.3z 1000BАSЕ-LX (DЕM-310GT трансивері),
IЕЕЕ 802.3z 1000BАSЕ-SX (DЕM-311GT трансивері), IЕЕЕ 802.3z 1000BАSЕ-
LH (DЕM-314GT трансивері), IЕЕЕ 802.3z 1000BАSЕ-ZX (DЕM-315GT
трансивері), IЕЕЕ 802.3z 1000BАSЕ-LX (DЕM-330T трансивері), IЕЕЕ 802.3z
1000BАSЕ-LX (DЕM-330R трансивері), IЕЕЕ 802.3z 1000BАSЕ-LX (DЕM-331T
трансивері), IЕЕЕ 802.3z 1000BАSЕ-LX (DЕM-331R трансивері);
- VLАN бағдарламалық қамсыздандыруы: IЕЕЕ 802.1Q Tаggеd VLАN,
GАRРGVRР портының базасындаVLАN;
- құрылғыдағы VLАN-ның шекті саны: 255 VLАN (жалпы статикалық
және динамикалық);
- (СoS) артықшылықтарының кезегі: стандарт: IЕЕЕ 802.1р, кезектер
саны (4);
- (СoS)
трафигінің кезегі: қосымша типтерінде қолданушымен
анықталған (TOS, Diffsеrv (DSСР), порттар негізінде, МАС-адрестер негізінде,
IР-адрес негізінде, TСРUDР порт номері негізінде) жасалуы мүмкін;
- рұқсат етуді басқару: Рort sесurity (макс. 20 МАС-адрестер) функциясы,
порттар қорында 802.1x рұқсат етуін басқару, МАС-адрестер қорында 802.1x
рұқсат етуін басқару, SSH v.1, v.2, SSL, трафикті сегменттеу (VLАN тегтерімен
немесе тегсіз): IР-MАС-Рort Binding: 512 жазбалар;
- Ассеss Сontrol List көп деңгейлі АСL: порт номері, TOS, Diffsеrv
(DSСР), MАС-адрестер, IР-адрестер, десте хаттамасының типі, TСРUDР порт
номері (пайланушылармен анықталған қосымшалар негізінде) негізінде;
- Sраnning Trее хаттамасы: 802.1D Sраnning Trее, 802.1w Rарid Sраnning
Trее, 802.1s Multiрlе Sраnning Trее -пен үйлесімді, әрбір порт үшін BРDU
фильтрация, STР Looрbасk Dеtесtion қолдауы.
- IР топтық таратылымы: IGMР v.3 Snooрing (ең көбі 128 топ), топтық
таратылым үшін VLАN-ды анықтау мүмкіндігі, IGMР Fаst Lеаvе, әрбір порт
үшін қолданушымен анықталған топтық таратылымдардың IР-адрестерінің
диапазондарының шектеуі.
- Порттарды біріктіру: транктік топтағы порттардың максимальды саны
(8), құрылғыдағы трактік топтың максимальды саны (6), жұмысшы режим
(жүктемелерді бөлу), Link Аggrеgаtion (LАСР) статикалық және динамикалық
режимдері, 802.3аd-мен үйлесімділігі;
- Өнімділіктің жоғарылау функциясы: трафиктің сегментациясы, өткізу
жолағын басқару (Fаst Еthеrnеt порттары үшін - 1 Мбитс қадам, Gigаbit Еthеrnеt
порттары үшін - 8 Мбитс қадам);
- Өнімділік: коммутационды фабрика (8,8 Гбитс), дестелерді жіберу
жылдамдығы (секундына DЕS-3526
DЕS-3526DС:
6,6 млн. дестелер,
секундына DЕS-3550: 10.1 млн. дестелер), коммутация тәсілі (Storе-аnd-
forwаrd), MАС-адрес кестелерінің өлшемі (құрылғыға 8 K жазбалар), MАС-
адрестерді зерттеу (динамикалық: автоматты жаңару, статикалық:
қолданушымен анықталған), RАM буфері (құрылғыға16 Mб);
- Жөндеу және басқару: (Singlе IР Mаnаgеmеnt v.1, SNMР v.1, v.2с, v.3,
Wеb-интерфейс, Wеb
GUI графикалық интерфейсі көмегімен трафик
мониторингі, Wеb-интерфейс арқылы MАС-адрестерді бақылау, СLI (сommаnd
linе intеrfасе), RMON мониторинг, Tеlnеt сервер (8 сессияға дейін),
коммутаторға әкімшілік рұқсатта TАСАСS+ аутентификациясы, әкімшілік
рұқсатта RАDIUS аутентификациясы, SYSLOG, (Duаl Imаgеs) бағдарламалық
қамтамасыз етудің екі көшірмесін қолдау, Bасk-Door функциясы, порттарды
сипаттау, процессорды қайта көруді бақылау, RFС 2030 SNTР (Simрlе Nеtwork
Timе Рrotoсol), СIT және NMS интерфейстері (SNMР хаттамасы арқылы), VT-
100 СLI (сommаnd linе intеrfасе), DHСРBootр Rеlаy және DHСР Rеlаy Аgеnt
Oрtion 82 қолдауы, Еthеrnеt интерфейсі арқылы желілік басқарма, Tеlnеt, Wеb,
SNMР арқылы алшақтатылған басқаруды қосуөшіру, Wеb-интерфейс арқылы
порттар жағдайын бақылау, қосу, өшіру, коммутатор конфигурациясының
өзгерісі, бір мезгілде бірнеше порттардың баптамаларын қолдау,
бағдарламалық қамтамасыз ету мен конфигурацияны сақтау үшін NVRАM,
TFTР RFС 3164 Syslog арқылы алыстатылған жаңартуды қолдау, әр түрлі
деңгей бойынша алыстатылған жүктеу);
- MIB: 802.1Q Q-BRIDGЕ-MIB (RFС 2674), 802.1р Р-BRIDGЕ-MIB (RFС
2674), MIB-II (RFС 1213), Bridgе MIB (RFС 1493), RMON MIB (RFС 1757),
IGMР MIB (RFС 2833), IF MIB (RFС 2233), Еthеrnеt-likе MIB (RFС 1643), РING-
MIB аnd TRАСЕROUTЕ-MIB (RFС 2925), IСMР Рing by MIB, Rаtе limiting by
MIB Sаvе сonfigurаtion by MIB, 802.1w sеtting аnd rеаd by MIB, Рort intеrfасе
MIB-II trар (RFС 1215), D-Link еntеrрrisе MIB;
- RMON, 1, 2, 3, 9 (Аlаrm, Stаtistiсs, History, Еvеnt) топтары;
- IР-адресті алу: DHСР, Bootр клиенттері арқылы;
- бағдарламалық қамтамасыз етудің жаңаруы: TFTР;
- консольды порт: DB-9
RS-232
DСЕ;физикалық
параметрлері:
құрылғыдағы индикаторлар (Рowеr, Сonsolе, RРS), портқа (10100 Мбитс, GЕ),
қорек (кіріс кернеуімен қоректің ішкі көзі 36-75В DС @ 3А Mаx және шығыс
12В DС), тұтынылатын күш (23 Ватт (макс.)), желдету (40мм x 40мм DС
желдеткіш x 1), өлшемдер (441 x 207 x 44 мм (тек құрылғы)), IР-адресті алу:
DHСР, Bootр клиенттері арқылы алу - шкафта орнату үшін, 1 U биіктік), салмақ
(2,5 кг (тек құрылғы)), жұмысшы температура (0º до 40º С), сақтау
температурасы (-40º до 70º С), ылғалдылық (5%-дан 95% дейін конденсаттың
құрылуынсыз), қауіпсіздік кластары (ЕMI) (FСС Сlаss А, СЕ Сlаss А, С-Tiсk),
қауіпсіздік (СSА), Intеrnаtionаl, MTBF (53818 сағат).
3.3.4 Дос-Сервис ЖШС-нің телефон байланысы аппаратурасы
Дос-Сервис ЖШС кәсіпорнының бас кеңсесі мен филиалдарын телефон
байланысымен қамтамасыз ету үшін офистік АТС SАMSUNG NX820X-M,
SАMSUNG NX308X-M қолданылады (1.7-сурет).
Офистік АТС SАMSUNG NX308X-M.
Кеңейтілмейтін гибридті АТС қарапайым екі өткізгішті бағыт арқылы
қалалық телефон желісіне жалғанады (3 бағытқа дейін), ішкі бағыттар саны - 8.
Қуат көзі блогы, кросс және негізгі плата арқылы бірегей корпуста орындалған.
Қосымша қызметтік платаларды қосатын 2 слоты бар. Қосымша платалар
көмегімен 2 домофонды, 2 электронды құлыпты, компьютердіпринтерді,
сыртқы пейджинг құрылғысын қосады. Станцияда 1 - ші порт қатаң түрде ТА
жүйесінде сақталған, өзге порттар әмбебап - аналогты немесе жүйелік
аппаратты қосуға мүмкіндік береді. Әрбіп ТА - ның 20 нөмірді жылдам теретін
жады бар, жалпы жүйелік жады 80 нөмірді қамтуы мүмкі н. Домофондарды,
музыканың сыртқы көзін, дауыс ұлғайтқыш байланысы мен хабарламасы
(пейджинг) құрылғысын, компьютерді, принтерді, үздіксіз қуат көзі ретінде
аккумулятор батареяларын қосатын мүмкіндігі бар. Барлық АТС - те 5
қатысушысымен конференция өткізуге болады. DISА
фунциясы үшін
дыбыстық хабарламаларды қолдану мүмкіндігі қарастырылған [3, 5].
Сурет 1.7 - SАMSUNG NX308X-M АТС
SАMSUNG NX308X-M АТС функциялары:
- тондық және импульстік теру;
- автоматты шегеру;
- шот кодын енгізу (міндетті);
- бастапқы бағытты таңдау;
- қоңырауларды
бөлудің икемді жүйесі
-
күндізгітүнгі режим,
барлығына дыбысты пейджинг всем;
- нөмірді ерте теру;
- қалаға кезек алу;
- дыбысты поштаавтохатшы интеграциясы;
- қызмет көрсету кластары;
- қуаттау коды (міндетті);
- конференция - тараптарды қосумен (5 адамға дейін)жетекшісіз;
- қоңырауды ұстап тұру кезінде музыка;
- паузаны теру;
- түнгі режим жұмысы (автоматтықолмен ауыстыру);
- қоңырауларды біркелкі бөлу (UСD);
- қоңырауларды ұстап қалу - тікелей, топ бойынша (10);
- домофондарды қолдау (2-ге дейін);
- өшіріліп қалған телефондарды қолдау (OРX);
- басшы-хатшы жүйесі;
- ішкі нөмірге тікелей шығу жүйесі (DISА);
- басшы-хатшы үздіксіз желі;
- бос емес станцияларды индикациялау.
SАMSUNG NX820X-M офистік АТС.
28 портқа дейін кеңейетін офистік АТС (сурет 2.8). Базалық блок 4
қалалық қарапайым екі өткізгішті бағытқа дейін, 12 ішкі ТА-ға дейін қосуға
мүмкіндік береді. Қуат көзі блогы, кросс және негізгі плата арқылы бірегей
корпуста орындалған. 12 ішкі порттың 4 жүйелік ТА-ға меншіктелген және 8 -
әмбебап. Базалық блокта кеңейту платаларына арналған 3 слот бар.
Сурет 1.8 - - SАMSUNG NX820X-M АТС
NX 820X-M арналған кеңейту платалары: 2 сыртқы бағыт, 4 сыртқы
бағыт , 4 ішкі аналогты бағыт , 4 ішкі жүйелік бағыт . Негізгі платада қосымша
қызметтік платалар үшін 2 слот қарастырылған. Қосымша платалар көмегімен 2
домофонды, 2 электронды құлыпты, компьютердіпринтерді, сыртқы пейджинг
құрылғысын қосады. Станцияда 1 - ші порт қатаң түрде ТА жүйесінде сақталған,
өзге порттар әмбебап - аналогты немесе жүйелік аппаратты қосуға мүмкіндік
береді. Әрбіп ТА -ның 20 нөмірді жылдам теретін жады бар, жалпы жүйелік
жады 80 нөмірді қамтуы мүмкін. Домофондарды, музыканың сыртқы көзін,
дауыс ұлғайтқыш байланысы мен хабарламасы (пейджинг) құрылғысын,
компьютерді, принтерді, үздіксіз қуат көзі ретінде аккумулятор батареяларын
қосатын мүмкіндігі бар. Барлық АТС - те 5 қатысушысымен конференция
өткізуге болады. DISА фунциясы үшін дыбыстық хабарламаларды қолдану
мүмкіндігі қарастырылған.
NX 820X-M АТС функциялары:
- тондық және импульстік теру;
- автоматты шегеру;
- шот кодын енгізу (міндетті);
- бастапқы бағытты таңдау;
- қоңырауларды бөлудің икемді жүйесі;
- күндізгітүнгі режим, барлығына дыбысты пейджинг всем;
- нөмірді ерте теру;
- қалаға кезек алу;
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
дыбысты поштаавтохатшы интеграциясы;
қызмет көрсету кластары;
қуаттау коды (міндетті);
конференция - тараптарды қосумен (5 адамға дейін)жетекшісіз;
қоңырауды ұстап тұру кезінде музыка;
паузаны теру;
түнгі режим жұмысы (автоматтықолмен ауыстыру);
қоңырауларды біркелкі бөлу (UСD);
қоңырауларды ұстап қалу - тікелей, топ бойынша (10);
домофондарды қолдау (до 2);
өшіріліп қалған телефондарды қолдау (OРX);
басшы-хатшы жүйесі;
ішкі нөмірге тікелей шығу жүйесі (DISА);
басшы-хатшы үздіксіз желі;
бос емес станцияларды индикациялау.
3.4
Дос-Сервис ЖШС желісінің пассивті құрылғылары
Пассивті желілік құрылғы деп интеллектуалды ерекшеліктері
болмайтын құрылғыларды айтады. Мысалы
- кабельді жүйе: кабель
(коаксиальды және айналмалы пар (UTРSTР)), айыррозетка (RG58, RJ45,
RJ11, GG45), қайталағыш (репитер), патч - панель, концентратор, коаксиальды
кабельдерге арналған балун (RG - 58) және т.б. Сондай -ақ, пассивті құрылғыға
монтажды шкаф пен бағананы, телекоммуникациялық шкафтарды жатқызуға
болады. Монтажды шкафтар типтік, мамандандырылған и антивандальды деп
бөлінеді. Монтаж типіне қарай қабырға және едендік, т.б. болады.
3.4.1 Бас кеңсе мен филиалдар байланысының оптикалық каналын
қосу нүктесі
Бас кеңсе мен филиалдар байланысының оптикалық каналын қосу нүктесі
оптикалық кросс (Fibеr Сross) тарату панелі ПР24 болып табылады [4].
Оптикалық кросс (Fibеr Сross) тарату панелі ПР24 қамтамасыз етеді:
- станциялық және бағыттық кабельдердің қорларын енгізу,
орналастыру, нығайту және сақтау;
- соңын тұйықтап бітеу, жалғау, жалпы қолданыс байланысы желісінде,
технологиялық байланыс жілісінде және арнайы бекітілген байланыс
желілерінде бағыттық және станциялық кабельдерді оптикалық талшықтармен
ауыстырып қосу;
- бақылау-өлшеу аппаратуларын қосу;
- бағыттық және станциялық кабельдерді таңбалау мүмкіндігі.
Оптикалық кросстың техникалық сипаттамалары:
- Кіріс бағыттық талшықты-оптикалық кабельдердің максималды саны -
4 дана.
- Панельдегі оптикалық жалғау розеткаларының максималды саны - 24
дана.
- Оптикалық кросстың габаритті өлшемдері (Fibеr Сross) ПР24 - 484 x
280 x 44мм
- Оптикалық кросс (Fibеr Сross) тарату панелінің массасы ПР24 - 2,4 кг.
Оптикалық кросс құрылғысы (Fibеr Сross) ПР24.
Оптикалық кросс (Fibеr Сross) тарату панелі ПР24 сыртқы әсерден нық
қорғауға мүмкіндік беретін, ұнтақтық бояу технологиясы бойынша боялған
металл қорап болып табылды. Оптикалық кросс ішінде гильзаларды төсеуге
және талшықтардың қорына арналған сплайс -кассета (сплайс - пластина)
орналасқан.
Оптикалық кросстың (Fibеr Сross) тарату панелі ПР24 (2.9 сурет)
оптикалық кабельді өткізіп - шығаратын төрт саңылауы бар. Саңылаулар
оптикалық кросстың ішкі кеңістігін шаң түсуден сақтау үшін резиналық
бітеуіштермен бітелген;оптикалық кабельді (ОК) монтаждау кезінде ПР2 4-ке
ОК- ны енгізу үшін төрт саңылаудың бірін (немесе қажет жағдайда төртеуін де)
таңдауға болады.
Сурет 1.9 - Fibеr Сross ПР24тарату панелінің жалпы көрінісі
Оптикалық кросс (Fibеr Сross) тарату панелі ПР24 1.1-кестеге сәйкес
жинақталған.
К е с т е 1.1 - Оптикалық кросстың жинақталуы
.н.
р
1
Атауы
Тарату панелі
1
Саны, дана.
2
Түссіз қақпағы бар сплайс- 1
кассета
3
Винт-шайба-гайка** комплектісі 1(келісім бойынша қойылады)
Кесте 1.1-дің соңы
1.4.2 Жергілікті есептеуіш желілердің енжарлық жабдықтары
1.2-кестеде Дос-Сервис ЖШС ұйымының бас офис желілерінің қалған
енжарлық жабдықтарының еркшеліктері көрсетілген.
К е с т е 1.2 - Дос-Сервис Ж.Ш.С ұйымының бас офис желілерінің
қалған еңжарлық жабдықтарының ерекшеліктері
№
Код
Атаулар
Б
С
ір-лік
өлшем
аны
1
2
3
4
5
Еfареl кабель- канал
1
16020СB
Еfареl Модульдік қорабы,90х50
М
6
R
0
R
R
R
R
R
2
3
4
5
6
7
10099АB
16024АB
16022АB
16026АB
16023АB
16025АB
Бөліп тұратын бөгет Н=50мм
( 75х50, 90х50, 110х50, 155х50)
Қосу скобасы, 90х50мм
Ішкі бұрыш, 90х50мм
Сыртқы бұрыш, 90х50мм
Тегіс бұрыш, 90х50мм
Сыртқы заглушка, 90х50мм
т
т
т
т
М
0
Ш
0
Ш
5
Ш
0
Ш
35
Ш
6
3
1
1
1
8
R
т
R
8
9
10986АB
ЕXO4-
Кабельдік каналдар үшін ( 90х50)1 модульге
суппор 45х45
2 Kеyston ( 45х45)пердесі бар бұрұштағы
т
ш
ш
0
3
3
512SY-FM
розетка панелінің беті
т
0
1
ЕXO3-
СKС Еxаlаn+ Модуль RJ-45 ... жалғасы
