]Аңдатпа
Дипломдық жобада КСВ-2,5 су қыздырғыш қазандарымен
жабдықталған табиғи газбен жұмыс жасайтын, 320 орындық бала бақшаға
арналған автономды қазандықты құрастыру ұснылады. Қазандықтың негізгі
және қосалқы қондырғыларын таңдау үшін екіқабатты бала бақша
ғимаратының жылу шығынының жылутехникалық есебі және ыстық сумен
қамдау жүйесінің жылулық жүктемесінің есебі жүргізілген. КСВ-2,5
қазандарының тиімділігі ГБак-0,34 оттық құрылғысының блокты
қондырылуымен қамтамасыз етіледі.
Өміртіршілік қауіпсіздігі бөлімінде табиғи және жасанды
жарықтандырда есетелінді және ғимараттың өрт қауіпсіздік шаралары
қарастырылды.
Техника экономикалық көрсеткіштер бөлімінде жылулық
энергияның жылдық шығына және автономды қазандықты қолдануда
жылулық энергияны өңдірудің өзіндік құнын есептелінді.

Аннотация
В дипломной работе предложена разработка автономной котельной
детского сада на 320 мест, оснащенной водогрейными котлами типа КСВ-2,5
на природном газе. Для обоснования выбора основного и вспомогательного
оборудования котельной проведен теплотехнический расчет теплопотерь
двухэтажного здания детского сада, рассчитаны тепловые нагрузки на

горячее водоснабжение.
Эффективность работы котлов КСВ-2,5

обеспечивается установкой блочных горелочных устройств ГБак-0,34.
В разделе Безопасность жизнедятельности проведен расчет
естественного и искуственного освещения, а также рассматривались меры по
обеспечению пожарный безопасности.
В разделе Технико - экономические показатели рассчитана
себестоимость выработки тепловой энергии при использовании автономной
котельной и годовой расход тепловой энергии.

Abstract
In the diploma project presents the development of autonomous boiler
kindergarten for 320 places, equipped with the water - heating KSV-2,5 boilers on
natural gas. To justify the selection of the main and auxiliary boiler equipment,
were have been done the thermal calculation of heat loss two-storey building of
the kindergarten. Efficiency of KSV-2.5 boilers are provides from blok burners
GBak-0,34 installation.
In the chapter Life Safety calculated the natural and artificial lighting, and
also considered measures to ensure fire safety.
In the chapter Technical and economic parameters calculated the cost of
the thermal power generation which is used independent boiler and annual heat
consumption.
Мазмұны

Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
1. Бала - бақшаның жылулық жүктемесі ... ... ... ... ... ... .. ... ... ... ... ... ... ...

1.1.
1.2.
1.3.
1.4.
1.5.
Бала бақшаның жылыту жүйесінің сипаттамасы ... ... ... ... ... ... ... ...
Жылыту жүйесі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
Газбен қамдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
Сумен қамдау және канализация ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
Желдету ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

2. Бала - бақша ғимаратының жылулық нысанының сипаттамасы ... ... ...

2.1.
2.2.
2.3.
Бала - бақша нысанының сипаттамасы ... ... ... ... ... ... ... ... ... ... ... ...
Ғимараттың жылулық теңестігі ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... .
Ғимарат бөлмелерін шектейтін қоршамалар арқылы кететін жылу
шығындарын анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

2.4.
Ғимарат
бөлмелерін шектейтін қоршамалар арқылы

инфильтрленетін, сыртқы ауаны жылытуға кететін жылу
шығынын анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
3. Дербес қазандықтың негізгі және көмекші жабдықтарын таңдау
және оны орналастыру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

3.1.
3.2.
Басты және көмекші жабдықтарды таңдау ... ... ... ... ... ... ... . ... ... .
Газбен жұмыс жасайтын жылыту қазанның жылулық есебі ... ... ...

3.2.1. Теориялық ауа көлемін мен жану өнімінің есебі ... ... ... ... ... ... ... .. .
3.2.2. Артық ауа коэффициенті және газ жолындағы түтін газының
көлемі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
3.2.3. Газ жолындағы түтін газының энтальпиялары ... ... ... ... ... .. ... ... ...
3.2.4. Қазанның жылулық балансы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .

3.3.
КСВ- 0,25 қазанында орнатылған ГБак-0,34 оттығының

техникалық сипаттамасы және жұмыс ережесі ... ... ... ... ... ... ... ... ..
3.3.1. ГБ-0,34 оттықтығының құрылымы және оны пайдалану
ерекшеліктері ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
3.3.2. ГБ оттығын Жұмысқа дайындау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

3.4.
3.5.
Қазандықты газдық отынмен қамдау жүйесінің сипаттамасы ... ... .
Жану процессі кезінде жалынның таралуы жылдамдығын

анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
3.5.1. ГБ-0,34 оттығынан таралатын жалынның нормалдық
жылдамдығын анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
3.5.2. КСВ - 2,5 қазанындағы газ қоспасы жалынының қалыпты таралу
жылдамдығын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
4. Өмір тіршілік қауіпсіздігі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

4.1.

4.2.

4.3.

Бала - бақша меңгеруші бөлмесіндегі табиғи жарықтандыруды
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
Бала бақша меңгеруші бөлмесіндегі жасандыжарықтандырудың
жалпы есебі ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
Өрт қауіпсіздігі негіздері ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... .

5. Техника -экономикалық көрсеткіштері ... ... ... ... ... .. ... ... ... ... ... ... ... ..

5.1.
Жылулық энергияның қажеттіліктерін есептеу ... ... ... ... ... ... ... ... .

5.1.1. Жылулық энергияның жылдық шығынын анықтау ... ... ... ... ... ... ..
5.1.2. Жылуменқамдауға кететін жылудың жылдық шығынын анықтау..
5.1.3. Максималды сағаттық жүктемені анықтау ... ... ... ... ... ... ... ... ... ... .
5.1.4. Жылу энергиясының жылдық қажеттілігін анықтау ... ... ... ... ... ... .

5.2.

5.3.
Қазандықты қолдануда жылулық энергияны өңдірудің өзіндік
құнын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
Кредитті қайтарудағы ақша ағыны және бастапқы инвестицияны

анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
Пайдаланылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ..
Қосымша А ... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..

Кіріспе

Барлық жылумен қамдау жүйесінің негізгі бағыты берілген
параметрлері бойынша тұтынушыларды жылу тасығыштар арқылы қажетті
жылу мөлшерімен қамтамасыз ету. Жылумен жабдықтау жылу көзінен, жылу
тасығышты тұтынушыға жеткізетін жылу торабынан және жылу тұтынаты н
қондырғылардан тұрады.
Мектепке дейін бала тәрбиесімен айналысатын мекемелерді жылумен
жабдықтау мәселесі қазіргі таңда аса маңызды. Қазақстан Республикасының
білім беру заңына сәйкес мектепке дейінгі бала тәрбиесімен айналысатын
мекемелер жас бұлдіршіндердің бала бақшада тәрбиеленуі сапалы түрде өтуі
үшін барлық жағдайларды қамтамасыз етуі тиіс. Әсіресе салқын климаттық
аймақта орналасқан бала - бақша ғимаратын жылумен жабдықтау типтік
ережелерге (ҚР СНиП 2.04. - 01 - 2001 Құрылыстық климатология , және
ҚР СНиП 4.02. - 42 - 2006 Жылыту, желдету және салқындату ) қатал
сәйкес келуі тиіс.
Осыған орай мен өзімнің дипломдық жұмысымда Батыс Қазақстан
облысы Бөрлі ауданының Қара Тал ауылына 320 орынды бала-бақшасын
жылумен қамтамасыз етуші дербес жұйесін құрастырдым. Бала бақша
ғимараты қазіргі заман талабына сәйкес техникалық деңгейде автономды
қазандықтың көмегі арқылы жылумен қамтамасыздандырылады.
Дипломдық жұмыстың мақсаты бала-бақша үшін 11070
температуралық графикте жұмыс атқаратын КСВ-2,5 су қыздырушы
қазандарымен жабдықталған автономды қазандықты құру және оны
пайдалану жағдайына сәйкес техникалық көрсеткіштерін есептеу сонымен
қатар жұмыс ерекшеліетерін сипаттау болып табылады. Ұсынылған
автономды қазандықты қолдануда негізгі көрсеткіштерінің бірі оның
үнемділігінде және жөндеу жұмыстары кезінде пішіні үлкен болмағандықтан
жоғарғы дәрежедегі қиындықтар туындамайды.
Осы ауылда жылдан-жылға жас отаулардың жұмыспен қамтамасыз
етілуіне байланысты мектеп алды даярлық жасындағы балалардың саны
артты. Елбасының Қазақстан 2020 әлеуметтік бағыт бағдарламасына
сәйкес бала-бақшаны жылумен жабдықтау мәселесінің практикалық мәні мен
мағынасы өте ерекше.
Жұмыстың өзектілігі бала - бақша ғимараты суық климаттық аймақта
орналасқандықтан және жылулық тәуліктері жылыту маусымы ұзақ
болғандықтан әртүрлі температуралар кездеседі. Мектепке дейінгі
мекемелер ҚР СНИП 3.02.-24-2004 бойынша бала - бақша ғимаратының
температурасы 210С төмен болмауы керек. Берілген дипломдық жобада
дербес жылу көзін ұйымдастыру дұрыс шешім болып табылады.

1 Бала - бақшаның жылулық жүктемесі

Жылыту, желдету және сумен жабдықтау жүйелерінің
сипаттамасы
320 орынға арналған Бала бақшаның құрылыс аумағы Батыс Қазақстан
облысы Бөрілі ауданы Қызыл Тал ауылында орналасқан. Құрылыс
басқармасының тапсырысымен, жылыту және желдету жүйелерінің жобасы
ғимаратты жобалау негізінде орындалды:
- Негізгі жоба;
- Жобалауға берілген ғимарат;
- Сәулет-құрлыс сызбалары;
- Технологиялық тапсыпмалар және оған сәйкес нормаларымен;
- СНиП РК 4.02. - 42 - 2006 Жылыту, желдету және салқындату ;
- СНиП РК 3.02 - 02 - 2009 Қоғамдық ғимараттар ;
- СНиП РК 3.02. - 24 - 2004 Мектепке дейінгі мекемелер;
- СНиП РК 2.04. - 01 - 2001 Құрылыстық климатология ;
- Жобалауға арналған сыртқы ауаның есептік температурасы:
Салықын уақыттағы ауаның температурасы -31С
Жылы уақыттағы ауаның орташа температурасы +28С
Құрылыс аумағының климаттық және гидрогеологиялық шарттары
келесідей сипатталады:
* суық кезендегі ауаның температурасы -31С
* жердің 1м2 жазық бетіндегі қар қабатының салмағы - 70кгсм21м2
* желдің жылдамдық тегеуріні 38кгсм2
* жер астындағы сулардың орналастырылған деңгейі - 3,8 м ал
көктемгі кезде жер бетінен 1,8м тереңдікте болуы мүмкін
* СНиП 2.02.09-83 бойынша маусымдық қатудың нормативтік тереңдігі
1,6м құрайды
* Карта бойынша құлылыс нысанының сисмикалық аумағы 6 балдық
аймаққа жатады (СНиП РК 2.03.04 - 2001).

1.1 Бала бақшаның жылыту жүйесінің сипаттамасы

Кесте 1.1.1 - Қазандықтың жылу өндірулік шығыны

Жылу көзі - КСВа - 0.25Гн қазандығы. Жылу тасығыш ретінде су
қолданылады температурасы 95-70С
Жылыту жүйесі екі құбырлы тұйықталған және су жоғарғы
магистралдан төмен құйылып, ғимарат ішіне таралады.Таратушы және кері
құбырлар 0.003 көлбеумен төбенің астына салынған.
ГОСТ 3262 - 75 бойынша сугаз құбырларының жылыту жүйесі

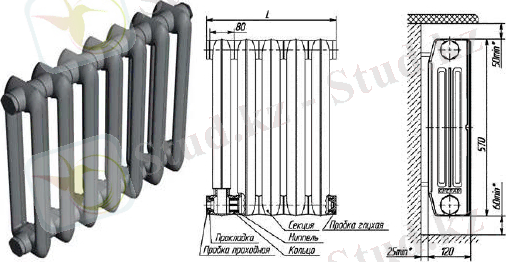

жобаланған. Жылыту құралы ретінде МС - 140 шойын секционды
радиаторын терезенің астына орнатамыз, бір секцияның наминалды жылу
ағыны 0,19 кВт.
Есептеу жүргізу үшін маркасы МС - 140 - 400 шойынды секционды
радиаторын аламыз. Жылыту құралының типтік өлшемін келесі формула
арқылы анықталады:

Qн.т.
Qп р
к

(1.1.1)

мұндағы Qпр - қарастырылып отырған ғимараттағы құралдардың қажетті
жылу берілуі, Вт.
(1.1.2)
мұндағы Qп - ғимараттағы жылудың жоғалуы, Вт.
Qтр - жылу берілу ашық орналасқан ол ғимаратқа құбыр
арқылы беріледі және ол құралға тікелей қосылған,Вт

Qтр qвlв qг l г

(1.1.3)

мұндағы qв, qг - ғимараттағы бір метр вертикаль немесе горизонталь
орналасқан құбырдың жылу берілуі, Втм;
lв, lг - ғимараттағы вертикальді және горизонтальды
орналасқан құбырдың ұзындығы, м; Есептік режим
Қазандықтың жылу өндірулігі Ккалсағ (Вт)
Электр
қозғалт-
қыштар-дың
орнатыл-ған
қуаты, кВт
Есептік режим
Жылыту және
желдетуге
кететін жылу
шығыны
Ыстық сумен
қамдауға
кететін жылу
шығыны
Технология-лық
мақсат-қа
кетектін жылу
шығыны
Жылу-
дың жалпы
шығыны
Электр
қозғалт-
қыштар-дың
орнатыл-ған
қуаты, кВт
320 орынды
Бала бақша
Қазандық (өзіне
керекті
қажеттілік-тер)
210490
244800
8462
9841
106978
124390
24484
28475
341952
397690
8462
9841
-
Нәтижесі:
218952
254641
106978
124390
24484
28475
350414
407531

Qпр Qп 0,9Qтр.

φк - комплексті коэффициент, бір қалыпсыз таралуы
ескерілген Δtср:
1 n р
в с
70

(1.1.4)

мұндағы Δtср - аспаптағы су температурасының айырымы және
қоршаған ортаның температурасы,оС:

t ср

t вх t вых
2

t в

(1.1.5)

Gпр - аспаптағы судың шығыны, кгч:

Gпр
3,6 Qпр
с t вх t вых

(1.1.6)

мұндағы с = 4,187
кДж
кг С

- судың жылу сыйымдылығы;

в - берілген жердің атмосфералық қысымын есепке алу
коэффициенті;
ψ - су қозғалысының бағыттарын есепке алу коэффициенті:

ψ = 1 - а(tвх - tвых)

(1.1.7)

мұндағы а = 0,006 - шойынды радиаторлар үшін.
Аспаптың сыртқы қыздыру бетінің қажетті ауданы, м2, ол келесі
формула арқылы анықталады:

Апр

Qпр
70 к н. у. к

(1.1.8)

мұндағы кн.у. - жылыту құралындағы жылу өтуінің номиналды шартты
Вт
)
Секциялық радиатордың минемалды рұқсат етілетін саны келесі
формуламен анықталады:

N min
Qн.т 3
Qн. у. 4

(1.1.9)

мұндағы Qн.у. - бір секциялық радиатордың номиналды шартты
жылулық ағыны (шойын ралиаторлары үшінQн.у. = 185 Вт);
β3 - аспаптағы секциялардың сандарын есепке алу коэффициенті;
β4 - радиаторды қондыруәдісін есепке алукоэффициенті(ашық қондыру
кезінде β4 = 1). t ср

Gпр

360
коэффициенті (шойын радиаторы үшінкн.у.=10,83
м 2 С

Кесте 1.1.2 - Аспаптағы секциялар сандарын есепке алу коэффициенті.

МС-140 шойынды радиатордың ұзындығы 4- тен 10 секцияға дейін
және сол жақ оймада екі керең тығындармен жинақталған сондай ақ 12
дюйм болатын оң жақ оймасында екі өтпелі ойма
тығындалған.Жылуландыратын ауданның стандартты шарты 10 кв.м
болғандағы секцияның санын анықтау радиатордың қуаты 1000 Вт - тан кем
болмаған жағдайда жүргізіледі. ( 1 терезе, 1 есік және төбенің биіктігі 3м -
дан көп емес).
Шойынды радиатор МС-140М-300-0.9. Ол терезе алдының биіктігі аз
болатын сондай ақ жылу тасығыштың температурасы 1300С - ға дейін және
жұмыстық артық қысымы 0.9 Мпа болатынтұрғын қоғамдық және өндірістік
ғимараттарды жылыту жүйесіне арналған [2].

Кесте 1.1.3 - Радиатордың сипаттамасы Радиатордың типі
секционды екі каналды.
Секцияның ұзындығы
93 мм
Биіктігі
388мм
Тереңдігі
140 мм
Номиналды жылулық ағыны
0.120кВт
Бір секцияның сыйымдылығы
1,11 л
Бір секцияның салмағы
5,7 кг
Тығынның және радиатор секциясының материалы
СЧ-10 сұр шойын
Аспаптағы
секциялардың саны
15-
ке дейін
6 - 20
1
1 - 25
2
6 - 30
2
1 - 35
2 35-
тен жоғары
3
1,0
,98
0
,96
0
,94
0
,92
0 0,90

Сурет 1.1.1 - Шойын радиаторы МС-140М-400-0.9

Кесте 1.1.3 - МС - 140 радиатордың негізгі техникалық сипаттамалары

Қыздырғыш құралдарының жылу берілуі жылустатикалық крандармен
реттеледі, ал жылыту жүйесіндегі ауаның шығарылуы - қыздырғыш
құралындағы ауа жібергіш кран арқылы жүзеге асады.
ГОСТ 3262-75 бойынша жеңіл сугаз құбырлары қабылданған. Жер
астымен өтетін құбырлар жапқыш қабатышыныпластика болатын =60

минералданған цилиндрмен оқшауланады, ал қалған құбырлар мен

Аталуы
МС-140М-500
МС-140М-300
Радиатордағы
секцияның саны
7
4
7
4
1 секцияның
номиналды жылулық
ағыны
0,160
0,160
0,106
0,106
Емік
саңылауының орта
арасындағы
қашықтығы, мм
500 + 0,5
500 + 0,5
300 + 0,5
300 + 0,5
Габариттіөлшемд
ері,мм,
биіктік*ені*тереңдік
588*853*
140
588*388*
140
388*853*
140
388*388* 140
Салмағы, кг
48,90
28,2
40,36
23,40

радиаторлар 2 рет майлы бояумен боялады.

1.2 Жылыту жүйесі

*

*
*
*

*
Нысанды жылытуға кеткен жылудың есептік шығыны - 210 000 ккалч
(245,0 кВт).
Жылумен қамдау көзі - автономды қазандық
Желдетуге кеткен жылу шығыны - 2400ккалсағ (29,0 Вт).
Ыстық сумен қамдауға кеткен жылудың орташа шығыны - 107 000
ккалч (24,0 кВт).
Жылыту жүйесіндегі жылутасығыш ретінде - температурасы 95-700 С

болатын ыстық су қолданылады.

Жылыту және жылуменқамдау жүйесі жылу желісіне жылулық түйін
арқылы қосылады, ол техникалық жасырын жерде орналасады.
Бала бақша горизонтальды бір құбырлы жылыту жүйесімен
жобаланған.
Жылыту құралдары ретінде МС -140, ГОСТ 8690-94 шойын секциялық
радиаторы қабылданған, олар терезенің астына орналастырылады немесе
қабырға сыртының бойымен.
Жылыту жүйесіндегі ауаны жою Маевтің крандары арқылы жүзеге
асады, ол радиатордың жоғарға тығнында орнатылады.
Бөлме температурасын реттеу үшін жылыту құралдарын "Danfoss"
фирмасының термостаттық радиаторлық вентилімен жабдықтайды.
Жылыту жүйесі 3 тармаққа бөлінген. Әрбір тармаққа тиекті арматура
орнатылған.
Еденді жылыту үшін еденнің конструкциясыда болаттан жасалған су
газ құбырын жылан жолды қылып төселген. Еденнің температурасын
берілген температурада ұстап тұру үшін реттегіш апарат қолданылады.

Жылыту жүйесі үшін ГОСТ 3262
- 75 және ГОСТ 10701 - 91

шойыннан жасалған су газ құбырлары қабылданған.
Магистральдік құбырлар 0,002 көлбеулікпен салынған. Жүру
жолдарында құбырларды есіктің ойықтарынан өткізіп құбырды оқшаулау
қарастырылған.
Жылыту жүйесінің монтажын ҚР СНиП 4.02. - 42 - 2006 талаптарына
сәйкес өткізілген. Монтаждаудан кейін құбырлармен жылыту құрылғыларын
майлы бояумен 2 рет жүргізіліп боялады.
Жылу пункті орналасқан жер төледегі магистралдық жылытушы
құбырлар және жылу желісі антикоррозиялық сылақ пен боялады (2 қабат
май - битум ГФ-21 грунты бойынша) және ГОСТ9573-96 сәйкес ISOVERKK-
AL фольгоизоломмы қабаты бар синтетикалық минералдық плитамен
оқшауланады.
Жабын жерлермен қабырғалардың қиылысқан жерлеріндегі

құбырларды
жанбайтын материалдан жасалған гильзаға салып,

гильзаның шеті жардың бетімен және төбемен бірдей етіп орналастырылады,

бірақ еденнің бетінен 30 мм - ге жоғары болуы керек. Гильзаның ішкі
диаметрі құбырдың сыртқы диаметрінен 5-10 мм-ге көп болуы керек [3].

1.3 Газбен қамдау
Батыс Қазақстан Облысы Бөрлі ауданының Қызыл Тал ауылындағы
320 орындық бала бақшаның газ жүйесін жабдықтау жобасы
КазТрансАймақ акционерлік қоғамының тапсырысы бойынша жасалған.
Есептік қысқы температурасы -31 С болатын аудандағы 320 орындық
бала бақша үшін автономды қазандықты газбен қамдау жобаланған.
Бұл жоба МСН 4.03.01 - 2003 Газ тарату жүйесі және газ
шаруашылығының қауіпсіздік ережесі талапратына сәйкес жасалған.
Қазандық қауіпсіздік жағынан ІІ - ші деңгейге жатады.
Қазандықта екі КСВа - 0.25 Гн аз қуатты су жылытқыш қазаны
орнатылғын, ол болаттан жасалған, автоматтандырылған, газ тәрізді отында
жұмыс жасайды.
Кесте 1.1.4 - Қазандық ғимаратының сипаттамасы

320 орынға арналған бала-бақшаның қайта құраламдылатын
қазандығын газбен қамдау , қысымның 0,005 МПа дейін төмендеуі жүретін,
РДНК -400М қысым реттегіші бар газды реттеуші ГРПШ - 400-01 шкафтың
жобалану сатысында ескеріледі.
Газ құбырының есептік ішкі диаметрі МСН 4.03 - 01 - 2033 Газ
таратқыш жүйелер арқылы анықталады.
Газдың сағаттық шығыны - 60.0 м3сағ тең.
Газ шығының тіркеу - СГ16Мт турбиналық есептегіші құрал арқылы
жүргізіледі.
Қазандар автоматикалық жүйесі КСУБ -0,26 болатын ГБак - 0,34
оттығымен жабдықталған. Олар жылуөндірулігінің 3 сатылы реттеу
режимінде жұмыс жасайды:жай жанатын от, қатты жанатын от және
аппатсық оттықтың тоқтатылуы. Автоматика жүйесі жылутасығыштың Ғимарат
-тың
атауы
Көле -
мі
3
м
Агрегат-
тың атауы
Қа -
зан
саны
Агре-
гатқа
кете -
тін газ
шығы
-ны
3
м час
Газдың
жалпы
шығы-
ны
3
м сағ
Ошақта-
ғы
газдың
қысымы,
Па
Ескер
ту -
лері
Автоно
м-ды
қазан -
дық
235.24
Су
қыздырғыш
қазан КСВа
- 0.25Гн
2
30.0
60.0
200

температурасын қадағалайды және қазандық құрылғыларының жұмысына
ұтымды тәртіп орнатады. Барлық режимде қазанның қауіпсіз жұмысын оттық
конструкциясы қамтамасыздандырады.
Газ құбыры ГОСТ 10704 - 91 бойынша болаттан жасалған. Үрлеу
құбыры ГОСТ 3262 - 75болаттан жасалған сугаз құбырлардан жобаланған.
Газ құбыры қоршаулардан өтетін жерлерде, құбарды қоршаудың екі
жақ шекараларынан 30мм шығып тұратын қораптың ішіне орнатылады.
Барлық газ құбырлары суға төзімді сары түске боялып, ескерту ретінде
қызыл сақиналы жолақпен жүргізіледі.
Газ құбырының ғимаратқа кірісінде, газ есептегіш құралдын алдында,
ғимарат ауасында отындық газдарды үздіксіз бақылау үшін, ауа газдалған
және апаттық жағдай орын алған кезде қауіпсіздікті қамтамасыз ететін
дабылдатқыш орнатылады.
Қазандық ғимаратынның терзесі желкөзімен , диаметрі 315 мм болатын
екі дефлектор орнатылған.
Газқұбырын монтаждау және сынау Газ шаруашылығының
қауіпсіздік ережесі , СНиП 3.05.02 - 88 Газ жүйесін жабдықтау және МСН
4.03.01 - 2003 Газ тарату жүйесі талаптарына сәйкес жүргізіледі [4].

1.4 Сумен қамдау және канализация
Су құбыры. Қазандықта шаруашылық ауыз суы құбырының біріктірілген
жүйесі жобаланған.
а) Шаруашылық - ауыз суының құбыры. Су снитарлық тораб арқылы
унитазға, қолжуғышқа және қазандық залында орнатылған
жылуалмастырғышқа, ыстық суды дайындау үшін беріледі.
Қазандық залында орнатылған ыстық суды дайындау үшін орнатылған
санитарлық торабы арқылы су унитазға, қолжуғышқа және
жылуалмастырғышқа беріледі. Сондай -ақ ол су қазанды сумен қамтиды
және ғимаратты жууға беріледі.Ғимарат ішіндегі аталған қажеттіліктер үшін
диаметрі 20 мм суарғыш кран еденнен 1,25м биіктікте орнатылады.
Сумен қамдау көзі - 320 орынға арналған бала - бақшада шаруашылық
- ауыз суы және өртке қарсы су құбырлары жобаланған.
Ғимараттағы су құбырының желісі ГОСТ - 10704 - 91 бойынша

электрдәнекерленген, болаттан жасалған құбыр
құрастырылған және

тегеурінді полипропиленді құбыр ТУ 2248-002-457026757-2001 бойынша.
Жапқыш құрал ретінде КШМ шарлы краны қолданылады, ал су
бөлінетін (водоразборной) құрал ретінде су бөлгіш кран қолданылады.Су
шығынының мөлшері сәйкесінше Ішкі су құбыры және ғимараттың
канализациясы СНиП РК 4.01 - 41 - 2006 бойынша қабылданған.
б) Өртке қарсы су құбыры. СНиП РК 4.01 - 41 - 2006 Ішкі су құбыры
және ғимараттың канализациясы бойынша және СНиП РК 2.02 - 14- 2002-

ге сәйкес қазандықта ішкі өрт сөндіру қарастырылмаған.
Өрттен қорғануда алғашқы құрал ретінде ОП - 10 өрт сөндіру ұнтағы

қолданылады, ол ғимараттың кірісінде орнатылады.
Канализация. Қазандықта унитаздағы және қол жуғыштағы сонымен
қатар өндірістік канализациядағы ақаба суларды кетіру үшін тұрмыстық
канализация жобаланған.
Апаттық жағдайдағы суларды және еденді жууғаннан кейін қалған
ақаба суды шығару үшін еденге трап орнатылады. Ішкі канализациялық желі
жобаланған бір қалыпты бөліктен және полиэтиленді құбырдан ол ГОСТ
22689.3.89 бойынша төменгі қысымды полителеннен жасалған.

1.5 Желдету
Бала бақшаны желдету жүйесі механикалық және табиғи жолмен
жобаланған.
Ғимараттың тәуелділігіне байланысты 1 кріс және 14 сору жүйесі
механикалық негізінде тағайындалады, сонымен қатар табиғи жағдайда 8
жүйе.
Механикалық негізде К1 кіріс желдетуі VTS фирмасының VS-10-R-H
үздіксіз қозғалыстағы кіріс құрылғысымен қарастырылған, ол венткамерада
жер асты қоймасында орнатылған. Тазартылған және қыздырылған ауа киім
үтіктейтін бөлмеге, сонымен қатар бірінші қабатта орналасқан жуатын
орынға және ыстық цехқа беріледі.
Калориферлердің жылуменқамдау құбырлары диаметрі 32 мм
полипропилен қабылданған [5].
Ас бөлмеде ауаны тарту жүйесі ( вытяжная система) В1 жобаланған,
ILT4-200 тартулық желдету бала бақшаның бірінші қабатының сыртқы
қабырғасында орнатылған.
Тартулық жүйесі В2 ден В5 дейін буфетте, үтіктеу бөлмесінде,
дәретханада және медициналық бөлімшеде жобаланған, қабырғаның
сыртында S&P фирмасының VENT 125 канальды желдеткіш орнатылады.
Шомылатын жерлерде желдетулер дербес жүйемен жабдықталған.
Шомылатын жерлердегі ауаны тарту жүйесі S&P фирмасының VENT 125
канальды желдеткішімен қамтамасыздандырылған, ол қабырғаның сыртында
орнатылған.
Гимнастикалық залды желдету үшін электродвигательдің қуаты
0,13кВт болатын VENT160L желдеткіші қолданылады.
ҚР СНиП 3.02-02-2001 және ҚР СНиП 3.02-24-2004 сәйкес ауа алмасу
еселігі қабылданған. Ішкі ауаның ылғалдылығы 50-60% шамасында болуы
қажет.
Желдету жүйесінің ауа құбыры ГОСТ 19904-90 бойынша болаттан
жасалған және мырышпен жұқа қапталған.
Киім ілгіш бөлмесіндегі киім кептіргіш шкафынан ауа ВЕ-5 - ВЕ-8
табиғи желдетуі арқылы жойылады.
Топтық және жатын бөлмедегі ВЕ-1 - ВЕ-4 табиғи желдету жүйесі
жобаланған.

Шатыр астында сору каналы металдан жасалған қорабта біріктіріледі,
содан сон шатыр және дефлекторлы желдету шахтасы арқылы 0,5м - ден кем
емес биіктіктен лақтырылады.
Шатыр астындағы маталдан жасалған ауа құбырлары ISOVERKIM-
ALL жылулық оқшаулағышпен қапталған, б=50мм.
Өрт кезінде жану өнімдері ғимаратқа кіруін алдын алу үшін, қызмет
көрсету бөлмесіндегі ауа құбырларында кері ұшқын қауіпі жоқ клапандар
қарастырылған. Клапандар өртке қарсы бөгетте ауа құбырларының
қиылысқан жерінде орналасқан.
Желдету жүйесінің монтажы ҚР СНиП 4.02.-42-2006 және РҚ СНиП
3.05.01-85 сәйкес жүргізілген.
2 Бала - бақша ғимаратының жылулық нысанының сипаттамасы
2.1 Бала - бақша нысанының сипаттамасы
Құрылыс астындағы аймақтың өңірлік орналасу жоспары солтүстікт
Қырат жиегінен солтүстік - шығыс Каспий маңы ойпатын алады.
Жер бетінің абсолюттік белгілері 71.0 - 72.0м аралығында.
(биіктіктердің жүйесі Балтық жағалау бойынша )
Іргенің қалануына негізі қызмет көрсететін жерлер - саз сұр - қоңыр
түсті, заттектіктің физика - механикалық тығыздық дәрежесі келесідей
сипатталады:
3
* Тығыздығы -20.0 кнм
* Бұрыштың ішкі үйкелісі 19
* Меншікті тұтасуы - 0,0005МПа
* Деформация модулі - 6,2МПа
Бұл нысанның жоспары ғимаратты жобалауға негізделген, тапсырыс
берушімен және инженерлік матералдармен сәйкесті, сондай-ақ ТОС
АқжайықГео осы ауданның төңіректік жер бедерін есепке ала отырып
1М:1000 орындалды.
ҚР СНиП 1.02.01 - 2007 бойынша басты жоспардың сызбалар
комплекті жасалды. Басты жоспардың сызбаларында
жобаланатынобъекттердібөлу игерілген және Мектепке дейнгі мекеме ҚР
СНиП 3.02-24-2004сәйкесті Бала бақша бөлімшесінің аумақтарын
сәулеттендіру сонымен қатар Қала құрылысы. Қала және ауылдардың
құрылыс ошағы және орналастырылуы ҚР СНиП 3.01-01-2008 бойынша
қарастырылды.
2
* Аумақтың жалпы территориясы - 15210,00м .
2
* Құрылыс ауданы - 2986,3м .
2
* Соның ішінде басты корпустың құрылыс ауданы - 2090,78м .
2
* Қазандықтың құрылыс ауданы - 66,64 м .
2
* Трансформаторлық қосалқы бекеттің құрылыс ауданы - 27,0м .
2
* Күзет думбіршегінің құрылыс ауданы - 8,64 м
2
* Көгалдандыру ауданы - 6948,1м .
Белгіленген аймақ Сайқұдық және Ақсуат, Ақсуат және Қызылтал
көшелерінің қиылысында орналасқан. Кіреберіс жолдары Ақсуат және
Қызылтал көшелері жағынан орналасқан. Негізгі жоспарда бір басты және
бір қызметтік кіреберіс жолдары қарастырылған, ол асфальтпен қапталған.
Бала бақшаның территориясы бірнеше функционалдық бөліктерге
бөлінген құрылыс аланы, ойын аланының территориясы, шаруашылық
аймағы, қоқыс контейнерлеріне арналған алаң және көгалдандыру аумағы.

ДЖ-5В071700-2014

ДЖ-5В071700-2014
Өзг.
Бет
Құжат № .
Қолы
Күні
ДЖ-5В071700-2014
Орындаған
Байгалиева А.А

Бала - бақша ғимаратының
жылулық нысанының
сипаттамасы
Әдеб.
Парақ
Парақтар
Тексерген
Абильдинова

Бала - бақша ғимаратының
жылулық нысанының
сипаттамасы

Н.Бақылау
СС.К
Колчин И.А

Бала - бақша ғимаратының
жылулық нысанының
сипаттамасы
АЭжБУ. ӨЖЭ каф.
ПТЭк-10-01
Пікірші
Исатаев М.С

Бала - бақша ғимаратының
жылулық нысанының
сипаттамасы
АЭжБУ. ӨЖЭ каф.
ПТЭк-10-01
Каф.меңг
Мусабеков Р.А

Бала - бақша ғимаратының
жылулық нысанының
сипаттамасы
АЭжБУ. ӨЖЭ каф.
ПТЭк-10-01

зг.Өз арақПа

№Құжат №

ы

ні

ДЖ - 5В071700 - 2014

Парақ Аймақтың ортасында екі қабатты мектепке дейінгі мекеме орналасқан,
айналасында ені 3,5м болатын сақиналы жүріп өтетін жол қарастырылған.
Ғимараттар негізгі фасады оңтүстікке бағытталған. Ғимаратқа кіретін негізгі
есік алды көлбеушінің болуын қарастырғын, мүгедек адамдардың ғимаратқа
кіруін қамтамасыз ету үшін.
Шаруашыллық аймаққа аланның шығыс көше жағынан кіре аламыз.
2
Шаруашылық аймағының ауданы 348,3м , ол аланның солтүстік - шығыс
2
бөлігінде жобаланған. Топтық алаңның әрқайсысының ауданы 120 м , ол
батыс және шығыс аймақта орналасқан.
2
Жол қозғалыс ережелерін меңгеру алаңы, оның ауданы 144,0 м және
2
дене шынықтыру аланының жалпы ауданы 257,9м .
Барлық топтық алаңдарда қалқалармен көлеңкелеген, ол күннен, жел және
жауыннан, сонымен қатар спорт және ойын құралдарын қорғау үшін
қойылған.
2.2 Ғимараттың жылулық теңестігі
Жылыту жүйесі ғимарат бөлмелерінде технологиялық құбылыстар
талаптарына сай, адамдарға жайлы температуралық жағдай туғызу үшін
қажет. Адам бөлмедегі жылудың не ыстық, не суық екенін сезбейтіндей
жағдайда болуы қажет.Ағындық жылу берілу қарқындылығы негізінен
қоршаған ауа температурасы мен қозғалтқыштығы арқылы, ал сәулеленудікі
- ішкі шектер беттерінің температурасымен анықталады.
Бөлме температурасы жылыту жүйесінің жылулық қуатына,
жылытушы қондырғылардың орналасуына, сыртқы шектердің жылу
қорғаныс қасиетіне және басқа да жылу беретін немесе шығындайтын
көздерге тәуелді.Жылдың суық мезгілінде ғимарат жылуды сыртқы шектер
арқылы жоғалтады, сонымен қатар жылу тығыз емес шектер арқылы, яғни
сырттан кіретін ауаны қыздыруға, сырттан бөлмеге салқын күйінде енетін
киім, бұйымдар мен материалдарды қыздыруға шығындалады.
Орныққан режимде шығындар түсетін жылуға тең. Жылу бөлмеге
технологиялық қондырғылардан, жасанды жарқтандыру көздерінен,
қыздырылған материалдардан, бұйымдардан, терезеден түсетін күн
сәулесінен және адамдардан бөлінеді.
Аталған барлық жылу беретін және шығындайтын көздерді ескеру
ғимарат бөлмелерінің жылулық теңестігін құруда маңызды.
Барлық жылу беретін және шығындайтын құраушылар мәліметінен
бөлменің жылулық теңестігінде жылудың жетіспейтіндігі не артықтығы
анықталады. Жылудың жетіспеушілігі ∆Q бөлмені жылытуда қондырғы
қажеттілігін көрсетеді, ал жылудың артықтығы әдетте желдету арқылы
ассимиляцияланады. Бөлменің жылулық теңестік шарты келесі теңдеумен
анықталады [10]:
Q QT QИ QЖ Qіб
(2.1.1)

ДЖ - 5В071700 - 2014
Парақ

ДЖ - 5В071700 - 2014
Парақ
Парақ
Өзг.
Парақ
Құжат
ҚолыҚол
КүніКү
ДЖ - 5В071700 - 2014
Парақ
Парақ

мұндағы Q - бөлмедегі жылулық шығындар қосындысы;
QТ - сыртқы оқшаулағыштар арқылы кететін шығын;
QИ - сыртқы оқшаулағыштардың тығыз орнатылмағандығы-
нан бөлеме ішіне енетін салқын ауаға байланысты пайда болатын
инфильтрлік жылу шығыны;
QЖ - жылуландыру жүйесінен бөлмеге берілетін жылу;
Qіб - ішкі жылулық бөліністер.
Бөлмедегі жылулық шығындардың көп бөлігі сыртқы оқшауламалар
арқылы кететін жылулық QТ шығындардан құралады. Сондықтан, есептеуге
ыңғайлы болу үшін соңғы мәліметті ескере отырып, бөлменің жылулық
шығындарын есептейтін теңдеуді келесі түрге келтіру керек :
Q QT (1 ) (2.1.2)
мұндағы QT QИ - инфильтрация еселеуіші.
Инфильтрация еселеуіші дегеніміз - инфильтрлік жылу шығындары
мен сыртқы оқшауламалардан кететін жылулық шығындардың қатынасын
ескеретін еселеуіш.
Ішкі жылу бөліністері Qіб әдетте, адамдардан бөлінетін жылу,
жарықтандыру мен жылытқыш аспаптар шығаратын жылудан құралады.
Аталған жылу көздері қай кезде көбейіп, қай кезде азаятынын болжап білу
мүмкін емес. Сонымен қатар, адамнан бөлінетін жылу мен жарықтандыру,
жылытқыш аспаптары шығаратын жылу бөлмеге біркелкі таралмайды.
Бөлме ішіндегі адам санының көбеюі - қарастырылып отырған шығын
мөлшерінің артуына алып келеді.
Сыртқы оқшауламалар арқылы кететін шығындар QТ Джс немесе
ккалсағ бірлігінде , келесі түрде жылу беріліс теңдеуі бойынша анықталады:
QT k F t (2.1.3)
2
мұндағы Ғ - сыртқы оқшауламалар бетінің ауданы, м ;
к - сыртқы оқшауламалардың жылуберілісін ескеретін еселеуіш,
2
Втм К;
∆t - оқшаулайтын құрылымның ішкі және сыртқы жағындағы ауа
0
температураларының айырмасы, С.
Жылуландыру жүйесіне қажетті есептік шығысты анықтағанда сыртқы
ауа температурасының кіші мәні қолданылады.
2.3 Ғимарат бөлмелерін шектейтін қоршамалар арқылы кететін
жылу шығындарын анықтау
Ішкі қабырға, төбе, еден және қоршамалар үшін жылуберу еселеуіші:

ДЖ - 5В071700 - 2014
Парақ

ДЖ - 5В071700 - 2014
Парақ
Өзг.
Парақ
Құжат №
Қолы
Күні
ДЖ - 5В071700 - 2014
Парақ

2 0
i 8,7 Втм . С
2 0
Ал, сыртқы қабырға мен қоршама үшін с 23 Втм . С.
Ғимарат ішіндегі температураны СНиП 2.04.05-91 бойынша
0
аламыз,тұрғын және қоғамдық ғимарат үшін tі = 20 С. Орал қаласы үшін
0
сыртқы ауа температурасы tс = -31 С, бұл СНиП II-3-79 бойынша алынады.
2 0
Қоршамалардың жылу беріліс кедергісі R0, м . СВт мына теңдеу
бойынша анықталады [11]:
1 1
R0 Rk
i c (2.2.1)
Сыртық қабырғалар М75 қалың кірпішіпен біржақты қаланған, М25
ерітіндісіне жабысу жақсы болу үшін қосымша заттар қосылады. Қабырғасы
- жақсылап сыланған, ылғалға төзімді бояумен боялған.
Сурет 2.2.1 - Сыртқы қабырғаның есептік сұлбасы
мұндағы δ 1 - сылақ;
δ 2 - мин.тақта;
δ 3 - монолитті тақта;
δ 4 - қалың кірпіш.
Rк - көп қабатты қоршамалардың термиялық кедергісі

Rk (2.2.2)

мұндағы δ - жеке қабаттың қалыңдығы;
2 0
λ - қабаттың есептік жылуөткізгіштік еселеуіші, Втм . С.

ДЖ - 5В071700 - 2014
Парақ

ДЖ - 5В071700 - 2014
Парақ
Өзг.
Парақ
Құжат №
Қолы
Күні
ДЖ - 5В071700 - 2014
Парақ

зг.

арақ Қоршамалардың жылу беріліс кедергісі R0 санитарлы - гигиеналық
тр
талаптарға сәйкес, R0 жылу берілістің қажетті кедергісі бойынша
анықталатын теңдеумен есептеледі:
TP n (t i t c )
R0 c (2.2.3)
t i
тр
мұндағы R0 - қоршамалардағы жылу берілістің қажетті кедергісі;
∆t - қоршама беттеріндегі ішкі және сыртқы ауа
температураларының айырмасы;
n - сыртқы шектейтін қоршама бетінің сыртқы ауа жағдайына
байланысты қабылданатын еселеуіші;
tі - ГОСТ 12.1.005-75 бойынша және ғимараттың сәйкесті
нормасына байланысты қабылданатын ішкі ауаның есептік температураы;
tс - суық мезгілдегі сыртқы ауаның есептік температурасы;
αі - қоршаманың ішкі бетіндегі жылуберу еселеуіші.
Қаланған кірпіштің, сылақ, изоляция және қапталатын материалдың
термиялық кедергісі (2.2.2) теңдеуі бойынша :
Rk Rкирп Rсылак Rкапт (2.2.4)
0,5 0,06 0,03 0,05
2 0
Rk 2,083 м . СВт.
0,7 0,76 3,49 0,039
Жылу береліс еселеуіші (2.2.1) теңдеу бойынша:
1 1
2 0
R0 2,084 2,242 м . СВт
8,7 23
Жылу берілістің қажетті кедергісі (2.2.3) теңдеу бойынша:
1 ( 20 ( 21)) 2 0
RTP 0,862 м . СВт
6 8,7
Темір бетонды плитадан және изоляциядан тұратын шатырдың
термиялық кедергісі (2.2.2) теңдеуі бойынша:
Rk RМЕТ RTБП RИЗ
0,002 0,12 0,15
2 0
Rk 3,9137 м . СВт
0,23 2,04 0,039

ДЖ - 5В071700 - 2014
Парақ

ДЖ - 5В071700 - 2014
Парақ
Өзг.
Парақ
Құжат №
Қолы
Күні
ДЖ - 5В071700 - 2014
Парақ

зг.

арақ Жылу беріліс кедергісі (2.2.1) теңдеуі бойынша:
1 1
2 0
R0 3,9137 4,11 м . СВт
8,7 12
Қоршалған бет арқылы кететін жылу шығыны мына теңдеуі бойынша
анықталады:
F (t i t c ) (1 ) n
Q (2.2.5)
R0
2
мұндағы Ғ - шектейтін қоршаманың есептік ауданы, м ;
0
tі - ғимарат ішіндегі ауаның есептік температурасы, С;
tс - суық мезгілдегі сыртқы ауаның есептік температурасы;
R0 - шектейтін қоршамалардағы жылу беріліс кедергісі,
2 0
м . СВт
∑β - СНиП 2.04.05-91 бойынша қосымша жылу шығыны;
n - СНиП II-3-79 бойынша,сыртқы шектейтін қоршама бетінің
сыртқы ауа жағдайына байланысты қабылданатын еселеуіші.
2.4 Ғимарат бөлмелерін шектейтін қоршамалар арқылы
инфильтрленетін, сыртқы ауаны жылытуға кететін жылу шығынын
анықтау.
Тұрғын және қоғамдық ғимарат бөлмелерінде инфильтрленетін ауаны
жылытуға кететін жылу шығыны Qі мына теңдеу бойынша анықталады:
Qi 0,28 Gi c (t i t c ) k (2.3.1)
мұндағы ∑Gі - бөлмені шектейтін қоршамалар арқылы инфильтрленетін
ауа шығыны;
0
с - ауаның меншікті жылу сыйымдылығы, ол 1 кДжкг. С - ге
тең;
tі , tс - бөлмедегі және жылдың салқын мезгіліндегі сыртқы
0
ауаның есептік температуралары, С;
k - қарсы жылу ағынының қоршамаға әсерін ескеретін
еселеуіш, жеке қапсырмалы терезе үшін 0,8 - ге тең.
Инфильтрленетін ауа шығыны мынаған тең:
0,67 0,5
0,21 p1 A1 p2 A2
Gi (2.3.2)
R1 R2
мұндағы ∆p - сыртқы және ішкі беттегі ауа қысымының айырмасы, Па;

ДЖ - 5В071700 - 2014
Парақ

ДЖ - 5В071700 - 2014
Парақ
Өзг.
Парақ
Құжат №
Қолы
Күні
ДЖ - 5В071700 - 2014
Парақ

зг.

арақ ∆p1 - терезенікі;
∆p1 - сыртқы есіктікі;
А1, R1, А2, R2 - сәйкесінше, терезе ауданы,м;сыртқы есік ауданы, м
және ауа өткізгіштік кедергісі, м.сағкг;
pi (H hi ) ( i p ) 0,5 i V (cвп свр ) к pіnt (2.3.3)
мұндағы Н-еденнен бастап карниздің жоғарғы бөлігіне дейінгі бөлме
биіктігі, м;
һ - еденнен бастап терезе, есіктің жоғарғы бөлігіне дейінгі
есептік биіктігі, м;
γі, γр - сыртқы ауа мен бөлме ауасының меншікті салмағы, Нм,
ол мына кейіптеме бойынша анықталады: 3463 (273 t) ;
ρі - сыртқы ауа тығыздығы, кгм;
V - ауа тығыздығы, мс 7;
свп, свр - аэродинамикалық еселеуіш, ғимарат шектерінің жел
бойымен және желге қарсы беттері;
pint - бөлмедегі ауаның шартты, тұрақты қысымы, Па, біздің
жағдайда рint = 0;
k - ғимарат биіктігі бойынша ауаның жылдамдық қысымының
өзгерісін ескеретін еселеуіш, бойынша алынады;
Табиғи желдетулі, ғимарат бөлмелеріндегі инфильтрленетін ауаны
жылытуға кететін жылу мөлшері келесі теңдеумен анықталады:
Qi 0,28 Ln c (tc ti ) k (2.3.3)
мұндағы Ln - қыздырылған ауамен теңгерілмейтін жойылатын ауа
3
шығыны, м сағ, (тұрғын үй бөлмесі үшін меншікті нормалық шығын
3
3 м сағ);
3
ρ - бөлмедегі ауа шығыны, кгм .

ДЖ - 5В071700 - 2014
Парақ

ДЖ - 5В071700 - 2014
Парақ
Өзг.
Парақ
Құжат №
Қолы
Күні
ДЖ - 5В071700 - 2014
Парақ

зг.

арақ Кесте 2.1.1. - Бала - бақша ғимаратының есептік жылу шығыны
Жалғасы - А Қосымшасында.

ДЖ - 5В071700 - 2014
Парақ

ДЖ - 5В071700 - 2014
Парақ
Өзг.
Парақ
Құжат №
Қолы
Күні
ДЖ - 5В071700 - 2014
Парақ
Бала бақша ғимаратының жылу шығының есебі 004812

Бөлменің атауы
tвн
Страны све
рыАтқ жаалғуыы
Өлшемі, мм
FО
1Rо
tвн-tн
К-т
Q Т

1 этаж
55)Жатын бөлме (бұрыш)
24
-
НС
9,31*3,3
30,72
0,57
30,5
1,20
641

-
ДО
(1,8*1,8)*3
9,72
1,58
30,5
1,20
562

-
НС
6,31*3,3
20,82
0,57
30,5
1,20
434

-
ОД
1,2*2,1
2,52
1,58
30,5
1,20
146

Нәтижесі:

-
Пл
8,8*5,8
51,04
0,32
30,5
-
498

Нәтижесі:

2281
ккалч
Нәтижесі:

2653
Вт
54)Топтық (бұрыш)
24
-
НС
9,31*3,3
30,72
0,57
30,5
1,20
641

-
... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
