Сандық бейнебақылау жүйелеріннің жіктелуі
АҢДАТПА
Қарастырылып отырған дипломдық жобада Алматы энергетика және
байланыс университетінің автотұрақтарында Online режимінде жүретін бейне
бақылауды жобалау жұмысы қарастырылған.
Жобада сандық автономды орынды бейне бақылау жүйелері таңдалған,
бұл жүйе автотұрақтағы болып жатқан жайтты толық бақылауға мүмкіндік
береді, қолданылып отырған жүйенің техникалық сипаттамалары,
мүмкіншіліктері келтірілген.
Жоба төрт бөлімде қарастырылған: теориялық, есептік, тіршілік
қауіпсіздігі, экономикалық.
АННОТАЦИЯ
В данном дипломном проекте проектируем видео наблюдения на
автостоянках АУЭС в режиме Online.
В проекте выбран автономная цифровая система видео наблюдения, эта
система может полностью наблюдать за проишествиями на территорие
автостоянки, привидены технические свойства, возможности системы.
Проект расмотрен в четырех разделах: теоритическая, расчетная,
безопасность жизнедеятельности, экономическая.
ABSTRACT
In this degree project we project supervision video on AUES parkings in the
Online mode.
In the project it is chosen autonomous digital system of video of supervision,
this system can watch completely incidents in the parking territory, technical
properties, possibilities of system are given.
The project is considered in four sections: theoretical, settlement, health and
safety, economic.
МАЗМҰНЫ
Кіріспе
8
1
1.1
1.2
1.3
1.4
1.5
1.6
2
2.1
2.2
2.3
2.4
2.5
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
АЭжБУ АВТОТҰРАҚТАРЫНДАҒЫ БЕЙНЕБАҚЫЛАУ
Бейнебақылауды орнатуды талдау
Бейнебақылаудың компьютерлік жүйелері
Сандық бейнебақылау жүйелеріннің жіктелуі
Кеңседен тыс бейне бақылау
Автортұрақтардағы бейнебақылау
Ғаламтор желісі арқылы бейнебақылау
АЭжБУ- де БЕЙНЕ БАҚЫЛАУ ЖҮЙЕСІН ЖОБАЛАУ
АЭжБУ - дегі бейне бақылау жүйесін сараптау
Бейне бақылауды ұйымдастыру
UControl Бизнес 5S бейне бақылау жинақтамасын орнату
Желіге қашықтан қатынау
Тіркеуішке локалды немесе ғаламтор желісі арқылы қосылу
Бейнебақылау сипаттамаларын есептеу
Винчестерді есептеу (қатқыл дискті)
Уақытты есептеу
Трафикті есептеу
Бейнебақылау камерасының геометриясын есептеу
Бейнебақылау камерасының лездік тереңдігін есептеу
Архив көлемін есептеу
Дейтаграмма ұзақтығын анықтау
Бір кіріске келетін ең көп ағын санын есептеу
Барлық кірістерден келетін ең көп ағын санын есептеу
9
9
10
11
15
18
19
22
22
24
27
30
32
33
33
34
35
36
37
38
40
40
40
3.10 Ақпараттық жүйшелерді анықтау
3.11 Жіберілуші ақпарат көлемі
3.12 Бейнекамераны орнату
3.13 Об ъ е к ти в ті ң к ө р у а й ма ғ ы
41
41
42
43
4
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
5
5.1
Тіршілік қауіпсіздігі
Еңбекті қорғау туралы негізгі түсінік
Техникалық құрылғыларды эксплуатация жасаған кезде қызмет
көрсетуші персоналдың еңбек шарттарына анализ жасау
Жобаның қоршаған ортаға әсері
Өрт қауіпсіздігі
Электр қауіпсіздігі
Қауіпсіздік ережесінің жалпы талаптары
Өндірістік шуыл мен дірілден қорғаныс
Ақпаратты бейнелеу жүйесіне қойылатын эргономикалық талаптар
Бизнес - жоспары
Түйіндеме
45
45
47
48
49
52
56
58
59
60
60
5.2
5.3
5.4
5.5
5.6
Таңдауды негіздеу және жабдық құрылымы
Бейнебақылаудың болашақта дамуымен қазіргі жағдайы
Менеджемент
Қаржылық жоспар
Бөлім бойынша қорытынды
60
61
61
62
68
Қорытынды
Әдебиеттер тізімі
А Қосымшасы
Ә Қосымшасы
69
70
72
74
КІРІСПЕ
XXI ғасыды ақпараттық технологиялар ғасыры деп еш күмәнсіз атауға
болады. Ақпараттық технологиялар өзіне көп бөліктерді қосады.Басты
бөліктердің бірі ол ақпараттық желілер көмегімен ақпаратты тарату. Қазіргі
телекоммуникациялық технологиялар ақпараттық технологияларды
қолдануда негізделеді. Телекоммуникациялық технологиялар - байланыс
желілерін, заманауи аналогты және сандық жүйелер және ғаламтор желісін
біріктіреді.Телекомуникациялық жүйелер мен желілер қарқынды дамуда.
Ақпараттрды пайдаланушыларға жылдам, әрі қолайлы жеткізуде көптеген
жұмыстыр атқарылған.
Заманауи бейнебақылау жүйелері даму сатысында бәсекелестіктің
алдын алып келеді, қазіргі таңда бейнебақылау жүйесін портативті
компьютер, ұялы телефон және басқа да портативті құрылғылар арқылы
басқара алуға жағдай жасалған.
Бейнебақылаудың басты мақсаты қауіпсіздік дәрежесін жоғарлату,
яғни адамдарға және олардың мүліктеріне, ақпараттық көздеріне келтірілетін
зиян қылықтарды азайту. Сырттан келетін қалаусыз жайттар: саналы түрде
жасалған немесе техногенді апаттар және табиғи апаттарболуы мүмкін.
Жалпы бейнебақылау жүйесін тұйықталған басқару
жүйесі ретінде
қарастыруға болады. Міне, осы қарастырылған жобада телекомуникациялық
жүйелер мен желілердің маңыздылығы бар. Қарастырылып отырған жобада
автотұрақ аумағында
Online
режимінде жүретін бейне бақылау
жобаланады.Бейнебақылаудың басты мақсаты
қауіпсіздік дәрежесін
жоғарлату, яғни адамдарға және олардың мүліктеріне, ақпараттық көздеріне
келтірілетін зиян қылықтарды азайту. Сырттан келетін қалаусыз жайттар:
саналы түрде жасалған немесе техногенді апаттар және табиғи апаттарболуы
мүмкін. Жалпы бейнебақылау жүйесін тұйықталған басқару жүйесі ретінде
қарастыруға болады.
Бұл димпломдық жобада Алматы энергетика және байланыс
университетінің автотұрақтарында Online режимінде жүретінбейне бақылау
жүйесін жобаладық. Жоба төрт бөлімге бөлініп қарастырылды. Олар:
теориялық бөлім,арнайы бөлім, тіршілік қауіпсіздігі бөлімі, экономикалық
бөлім. Теориялық бөлімде бейнебақылау жүйесінің құрылымы, классталуы,
Online режимде жүретін бейнебақылау тәсілдері, қарастырылып отырған
жүйенің орналасу орны келтірілген; арнайы немесе есептік бөлімде жүйеге
тән сипаттаманың есетеулері келтірілген; тіршілк қауіпсіздігі бөлімінде
жарықтандыру мәселелері көрсетілген; экономикалық бөлімде жобаның
шығындары мен өзін ақтау мерзімі көрсетілген.
1 АЭжБУ АВТОТҰРАҚТАРЫНДАҒЫ БЕЙНЕБАҚЫЛАУ
1.1 Бейнебақылауды орнатуды талдау
Бейнебақылаудың басты мақсаты қауіпсіздік дәрежесін жоғарлату,
яғни адамдарға және олардың мүліктеріне, ақпараттық көздеріне келтірілетін
зиян қылықтарды азайту. Сырттан келетін қалаусыз жайттар: саналы түрде
жасалған
немесе техногенді
апаттар және
табиғи апаттарболуы
мүмкін.Жалпы бейнебақылау жүйесін тұйықталған басқару жүйесі ретінде
қарастыруға болады (1.1 - суретте көрсетілген), келесі бөлімдерден
тұрады.Бейнебақылау жүйесін орнату үшін барлық компоненттерін сауатты
қарастыру керек. Камера қандай жүйе болмасын ең негізгі түпнұсқа болып
табылады, ал бірақ та әртүрлі орында орнатылатын басқа да қосымша
қондырғылардың да орны ерекше. Мысал ретінде, ақпаратты көрсету, өңдеу
және сақтау, тіркеу қондырғылары мен шығару құрылғыларын айтуға
болады.
Талдаушы құрылғы сыртқы ортадағы әсерді қабылдап,оны керек
шешім қабылдаушы түрге, яғни теледидарлы бейне алуға мүмкіндік беретін
құрылғы.Талдаушы құрылғы ретінді бейнекамераны алуға болады.

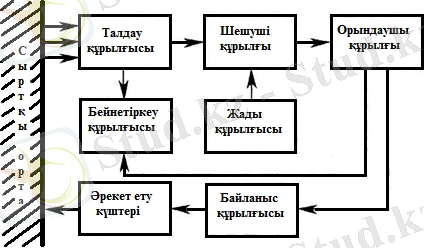

1.1Cурет - Бейнебақылау жүйесінің құрылымдық сұлбасы
Жады құрылғы мүмкін қауіптер жайлы деректік ақпаратты сақтайды.
Жады құрылғысы компьютер немесе электронды құрылғы болуы мүмкін
және әр туындайтын жайтына код немесе кернеудің бастапқы мәндерін
сақтауы мүмкін және тағы басқалары.
Шешуші құрылғы (кірісіне алдынғы екі құрылғыдан сигнал келеді)
белгіленген шарттар орындалса дабыл сигнал шақырады, бейнебақылау
қызметін атқарады. Шешуші құрылғы ретінде әдетте адам болып табылады,
бірақ соңғы кездері көмек ретінде қозғалыс детекторы, қалып қойғ ан заттар
немесе алып кеткен заттар детекторы, адамдар түрін немесе автокөлік
нөмірлерін автоматты түрде таныйтын детекторлар болуы мүмкін.
Орындаушы құрылғы автоматты түрде сыртқы ортаға әсер етуі мүмкін
- дабыл бойынша дабыл қосып, строб - жарықтандырғышты, орындаушы
механизмдерді және ұқсас әрекеттерді, оған қоса бейнетіркеу құрылғысын
қоса алады, байланыс құрылғысының қызметімен қолдана алады.
Байланыс құрылғысы әрекет ету күштерімен дабылдық ақпаратты
тарату үшін қажет. Ақпаратты тарату компьютерлі локалды желілер,
ғаламтор, SMS - хабарламалар, телефонды желілер, электронды пошталар
арқылы жүзеге асуы мүмкін.
Әрекет ету күштері (күзет, ТЖМж.т.б.), сыртқы ортаның кері әрекетіне
тікелей әсер етіп оны төмендету барысында, бақыланушы аймақты қорғау
мақсатында жұмыс істейді.
Бейнетіркеу құрылғысы жайттар жайлы бейнесигналды хаттамалар
жасау үшін қажет, талдаушы құрылғыдан түсуші бейне жазбалар, соңында
болған жайттар жайлы хронологиялық талдау жүргізуге мүмкіндік береді.
1.2 Бейнебақылаудың компьютерлік жүйелері
Соңғы уақыттасандық
(компьютерлі)
бейнебақылау
жүйелеріқауіпсіздікті қамтамасыздандырудағы салыстырмалы сапалық
ескірген, ұқсас бейнебақылау құрылғыларының нарығында басыңқы болып
жатыр. Қазіргі уақытта көптеген тапсырыс берушілер бірінші кезекте қазіргі
заманғы кәсіпқой көпфункциялы сандық жүйелерді, бұл құрылғылар сапасы
бойынша да, тұтынушылар мінездемесі бойыншада қазіргі заманғы қорғаулы
нысандардың қауіпсіздік талабына сай болып келеді. Әрине, соңғы 1-2 жылда
нарықта әр түрлі сандық (компьютерлі) бейнебақылау жүйелері шыққан
болатын, әрбір тауарды нарықтағы ең үздігі ретінде жарнамалады және бұл
жарнамалар құрылғыларды әр нысанда қолдану үшін көрсетіледі.
Тапсырыс беруші, шын мәнінде, сауда мен құрастыру ұйымының
тұтқыны болып қалады, яғни тауарды ұнатып қалады, ал жүйелік
интеграторлар болса, қауіпсіздік құрылғыларына байланысты, яғни дәстүрлі
ұқсас құрылғыларға ауысым табу үшін
басын қатыруда. Сансыз
жарияланымдарда отандық нарықтағы ресми түрде мақұлдалмаған жүйелер
жарнамаланады тiптi ешкiм тiрiдей көрмеген, тек қана көрмелерде
көрсетілген жүйелер. Көптеген жүйелердің мінездемелері, қағида бойынша,
бұрыс немесе әдейі бұрмаланған, негізінде жарнамалау мақсатында
қойылады, осының әсерінен айтарлықтай таңдау мәселесін қиындатып,
тұтынушыны жоғалтып алуы мүмкін. Нәтижесінде кейбіреу өзінің сандық
бейнебақылау жүйелерін таңдауда қателесіп, іс жүзінде бұл құрылғылар
кәсіби болмайды, ал кейбіреулер іздену барысында кейін пайдалана
алмайтын функциялар үшін артық төленіп қойады.Соңғы 2 - 3 жылда
компьютерлі технологиялар өзінің дамуы барысында сапалы секірістер
жасады, қазіргі уақытта қазіргі заманғы сандық бейнебақылау жүйелері,
техникалық жағынан да, бағалық мінездемесі жағынан да ұқсас кәсіби
бейнебақылауларды ды ысыруда. Басқа жағынан, нысандарды қорғаудың
қазiргi кешендерi біріктірілген желілің жүйелерге айналуда, ал ескiрген
үйлесімді бейнебақылау құрылғылары өз орнын таба алмауда.
Бейнешағылыстың сапасы бойынша, арнаның шынайы жету рұқсатына
жаңғырту жазбасының, құралымның және видеоархивтың одан әрі шұғыл
игерушілігінің жайлылығына ара триплекстің(бір уақытта бейнекөрсетудің,
жазбаның және видеоархивтың көрілуінің) режимінде,
қозғалыстың(белсенділікке) салынған көпарналы детекторының барына, ал
да көптен мақұлданған желілік және телекоммуникациялық тынымның
игерушілігінің мүмкіндік бас базалы қазіргі компьютерлік техника,
бейнебақылау сандық жүйе бірмәнді ұқсас жабдық бас қоры- нысан
қауіпсіздігін қамсыздандыру қазіргі техникалық тыным болып табылады.
Сондай-ақ, бейнебақылаудың қазіргі сандық жабдығы неғұрлым к
қазіргі зияткерлік компьютерлік жүйелерге өзінің мінездемелерімен
жақындады, бұл яғни нысанның қауіпсіздігінің қамсыздандыруының,
тетіктерге бекітілуін, нысанның қорғалу қауіпсіздігінің саясатын құру, адами
қисынға жақын болады. Осыған байланысты бейнебақылаудың қазіргі
сандық жүйелеріне зияткерлік деп ат қоюға болады. Ал бұл ешқандай ұқсас
бейнебақылау құрылғысына, сондай-ақ кәсіби құрылғығада сай келмейді
1.3 Сандық бейнебақылау жүйелеріннің жіктелуі
Бейнебақылаудың сандық(компьютерлік) жүйелерінің астында
видеобақылаудың немесебейнетіркеудің қазіргі құрылғыларын түсіну қажет,
қазіргі базада компьютерлік техника немесе арнайы сандық құрылғылармен
дайындалған видеомәліметтің өңдеуі орындалған болатын. Қағида бойынша,
бейнебақылаудың
сандық
жүйелері қозғалыстың(белсенділікке)
жай
бейнебақылаудың жүйелерінен көпарналы сандық видеотүзеткішінің, үрейлі
оқиғаның өңдеуінің тағайынды қисынының тапсырмасының мүмкіндігімен,
видеобақылаудың және видеорегистрации жай жүйелерінен қолданылуымен
ерекшеленеді. Оған қоса бейнебақылау немесе бейнетіркеу қызметі, арнайы
аналогты жүйелердегідей аралық қатынаста болады.Бейнебақылау әдетте
көпарналы бөлінген аймақтағы техникалық тұрғыда ұйымдастырылған
бақылау қатынасымен байланысты және бейнебақылауды телеметриялық
басқару құрылғысы болады, бейне сапасына талаптар қойылмайды.
Бейнетіркеу - керісінше сапалы сандық бейнежазуды талап етеді, ол болып
жатқан жайт сай жүйелік әрекет етеді, яғни бейнебақылау кезінде алынған
сигналдардан қозғалыс детекторы, кіріс - шығыс детекторы секілді жүйелік
бұйрықтарды орындайды.Заманауи сандық
бейнебақылау құралдарын
біріктірілген және бөлінген болып бөлінеді. Біріктірілген сандық
бейнебақылау жүйесі жалпы қосалқы қауіпсіздік жүйесімен: басқару
катынасы мен бақылау қосалқы жүйесі, қосалқы аудиобақылау жүйесі, өрт-
қауіпсіздік дабылдағышының қосалқы жүйесі және күзетілуші аймақтағы
қауіпсіздіктің инеженерлік - техникалық және басқа шемшімдермен оңтайлы
қызмет атақарады.Бөлінген бейнгебақылау жүйелері керісінше тұрақты
жүйелер қатарына жатады, қарапайым кіріс және шығысы бар аналогты
бейнебақылау құралы.Бірақ кей кездері сол кіріс және шығысы бар аналогты
бейнебақылау құралыбар жүйелерді - біріктірілген жүйелер қатарына
жатқызады, бұл біріктірілген жүйеге кіретін және қатысты құралдары
қатарына жатпайды.Техникалық сипаттамаларына байланысты барлық
сандық бейнебақылау жүйелерінен кәсіби жүйелерді жеке қарастырады,
олардың техникалық сипаттамалары бейнелеу мезетінде жоғары сапалы
бейнетізбек алу, бейнесигналды жоғары жылдамдықты өндеу, жедел жады
архивінің ауқымдылығы,видеорегистрации, көпарналы және кө қызметті
қосалқы және жүйелік бағдарламалардың беік жұмыс істеу мүмкіндіктері
болады.Мысалы: кәсіби сандық бейнебақылау жүйесіне 16-64 бейнеарнасы
бар, бейне сапасы 500 -600 ТВЛ рұқсат етілуші кадр көлемі 768х288 және
768х576 қара - ақ бейне және 350 - 400 ТВЛ түсті бейнесигналды
мультиплексірлеу және кері мультиплексірлеуді 12,5 - 25 кадрс
жылдамдықпен өңдеуі қажет.Компрессирленген бейнесигналдар жазу үшін
рұқсат етілген бейне сапасы 150-300 ТВЛ дәрежесінде, тіпті бөлек бейне
кадрлар үшін көлемі 2- 10 Кбайт болуы қажет.Кәсіби бейнебақылау жүйесін
ерекшелендіретін ол қимыл детекторы, ол қарапайым белсенділік детекторы
бар жүйелермен салыстырғанда.[5] Келесі сандық бейнебақылау жүйесінің
сипаттамалық қасиеттерінің бір LANWAN, компьютер желілерінде, яғни
желілік жұмыс істеу мүмкіндігі. Оған қоса ғаламтор желісі және ғаламтор
браузерлері (мысалы, Microsoft Internet Explorer, Netscape, Opera ж.т.б.),
желілік клиенттер арқылы қашықтықты қайшылықты бейнебақылау және
бейнетіркеу құрылымы, қашықтықты желі бойын басқаруды ажырату қажет.
Әдетте қайшылықты қашықтықты бейнебақылау және бейнежазу қасиетті
жүйелер сирек кездеседі, тек кейлері ғана қашықтықтан басқару мүмкіндігін
береді.Көп қызметті желілік қасиеті бар жүйелер, қозғалыссыз қалуда. Бұл
жүйелер өз дамуының бастапқы кезінде немесе әдейі желілік емес болады,
белгілі бір шешімдерді орындау үшін тура бағытты болады.Бейнебақылау
жүйесіне тән қасиеттердің бірі: бейнеөңдеу және бейнежазу кезінде
қолданылатын бейнекадрлардың рұқсат етілген пішімі. Заманауи сандық
бейнебақылау жүйелері қолданылатын, көптеген пішімдері бар. Кәсіби
сандық жүйелер, әдетте сандық өңдеудің максималды рұқсат етілген
пішімдермен 768х576, 720х576 және
768х288 жұмыс істейді. Кейде
бейнебақылау жүйесінің бірнеше қасиеттеріне байланысты 704х576,
640х512 пішімде жұмыс атқаратын жүйелерді кәсіби жүйелер қатарына
жатқызады. Қалғандары 640х480 до 640х256, 384х288, 320х256, 320х240
және тіпті 192х144, 160х120, 80х60 пішімдерімен жұмыс істейді. Kell -
факторына теледидарлы бейне пропорциясына қарайтын болсақ 384х288
пішімі, 250-280 рұқсат етілімі горизонталды теледидарлы сызықты өлшеміне
тең, ал 768х288 және 768х576 пішімі рұқсат етілімі 500 - 600горизонталды
теледидарлы сызықты қара - ақ өлшеміне және 300 - 400 түсті (сапасы (S-
VHS)).Заманауи бейнекамералар қуаттаушы зардты құрылғы матрицасы
келесі пішімде: монохромды жоғары рұқсат етілімді - 782х582, 768х576,
стандарты - 512х582, 512х576, түсті жоқары рұқсатылымды - 782х582,
768х576, стандартты - - 500х582.[15] Бейнебақылау жүйелерінде әдетте қара
- ақ жоғары және стандартты сапалы бейне қолданылғандықтан 768х288
және 768х576 пішімді болады, тек осылар ғана бастапқы кіріс сигналдың
минималды жоғалтусыз өңделеді, сандық өңдеу кезінде максималды
ақпараттық болады.Теледидарлы сызықтардағы бейнеөңдеужазуды
өлшейтін арна рұқсат етілімі. Әдетте кәсіби жүйелерге 500-600 теледидарлы
сызықты рұқсат етілім қара - ақ бейне үшін және 350-400 теледидарлы
сызықты рұқсат етілім үшін қажет. Арна рұқсат етілімі жоғарыда айтылған
бейнекадрдың пішіммен ғана байланысты емес, бейнесигналдарды сандық
өңдеу әдістері. Арнаның максималды рұқсат етілімі сандық композиттік
бейнесигналды сандық өңдеуіне тең, бұл горизонталь бойынша рұқсат
етіліміне шектеу қойады, 350-400 теледидарлы сызығынан кем емес.Бұдан
жоғары шешімді (400-500 теледидар сызығынан жоғары) түсті бейне алу
үшін компонентті түсті сигнал көмегіне жүгінеміз: Y:C, RGB ж.т.б. Яғни
сәйкес (Y) жарықтық және (С) түстілік сигналды кірісті бейнекамераларды
қолдану қажет.
Вертикаль бойынша рұқсат етілімі сипаты маңызды, ол
жүйедегі бейнекадр рұқсат етіліміне әсер етеді: 768х576 пішімі үшін реалды
вертикалды рұқсат етілімі 400-450 сызық(теорияда 576 аспау қажет), 640х480
пішімі үшін рұқсат етілімі 360-400 сызық(теорияда 480 аспау қажет), 384х288
пішімі үшін рұқсат етілімі
200-250
сызық(теорияда
288
аспау
қажет).Пішімнің теледидарлы сызықтан пикселге қайта санағы
кеңейтілгенKell жайтының көмегімен орындалады(горизонт бойынша 0,7-
0,85 және 0,7-0,8 - вертикаль бойынша). Kell- жайты осындай санақты, кез
келген кіріс бейнесигналдың жоларалық, прогрессивті компьютерлік ұнғуға
дейін мүмкіндік береді.Бейнежазу арнасының рұқсат етілімі ерекше бөлуге
болады, ол бейнесигналды копрессирлеу дәрежесіне байланысты кең
түрленеді.Кәсіби жүйелерде жақсылықты сығылған бейненің өзі жеткілікті
рұқсат етілімді қамтамасыздандырады(150-250 теледидарлы сызық), жеке
бейнекадрға шаққанда(1-2 кбайттан 5-10 кбайт дейін).Тәжірибеде өңдеу
жазу арнасының горизонт және вертикаль бойынша рұқсат етілімі EIA1956
кестесі бойынша алынады. Бейне сигналдың сығылу (копрессиясы) және
әдістері.Әдетте сандық (компьютерлік) жүйелерінде келесі сығу тәсілдері
жасалынады:
WAVELET (WL, DELTA-WL
ж.т.б.), JPEG
және
M-
JPEGMPEG (MPEG-1, MPEG-2, MPEG-4 ж.т.б.). Соңғы көрсетідгендер
қарапайым компьютерлі техникадан статикалық бейнені(JPEG) сығудан
келген немесе тұрмыстық сандық ағынды бейне(MPEG) жазудан алынған,
олардың бейнебақылауда қолдануында кей артықшылықтары болады.JPEG
ағынды бейнені қиыншылықпен сығады, ал M-JPEGMPEG болса тірек
кадры көмегімен жұмыс істейді және мультиплексрлеу кезінде жұмыс істеуін
тоқтатады, дара кадрлар арасында пайда болатын кідіс уақыты 100-200
мсжәне өңдеу жылдамдығы 5-10 FPS (frame per second, кадровс). Керісінше
M-JPEGMPEG - әдістері компрессия кезінде өзіне тән көп дәрежелі
бұрмалауға ұшырайды (блоккинг-эффекті, мозайкалы эффект, баспалдақ
тәрізді бұрмалануж.т.б.), кең ауқымды бейнеархивті орнатуды және шағын
сандық бейнежазуды жоғары дәрежелі сығуды қолдану тәжірибе жүзінде
мүмкін емес[9].Осы кемшіліктерден тыс сығу әдістері, WAVELET
түрленуіне негізделеді, яғни толқынды шалп матиматикасы. Бұнда
бұрмалану аз байқалады, ол өз кезегінде жақсылықты компрессрленген
бейнекадрдың сапасына әсер етеді(яғни, жазуойнату рұқсат етілімінің
арнасы).
Бейнебақылау платасының типі - жүйелік қасиет, мультиплексрленген
және мультиплексрленбеген кірістердің саны және бір платаның өңдеу
арнасы. Мультиплексрленбеген бейненің өңдеужазу жылдамдығы. Көбіне
заманауи сандық бейнебақылау жүйесінде мультиплексрленбеген бейнені 25
FPS жылдамдықпен орындайды. 25 FPS өңдеу жылдамдығы тікелей бейне
(live-video)сапасы. Сандық бейнетіркеуіштерде өңделетін бейнекадр пішімі
(768*576, 768*288, 384*288 ж.т.б.) және олардың түстілігі (қара - ақ немесе
түсті) көрсетілмейді. Осыдан жүйелердің қасиеттерін салыстыру қиындық
тудырады. Тағы да өңде және жазу жылдамдықтарынның ерекшеліктерін
ажырата білу қажет, олар бірінен өте қатты ерекше болады.
Мультиплексрленген бейнені өңдеужазу
жылдамдығы, сандық
мәндері және техникалық қасиеттеріне қарайтын болсақ оны түсіну қиын.
Заманауи бейне бақылау жүйесі асинхронды аналогты және гибридті
бейнкамералар қолданылады, ең қарапайым аналогты композитті
бейнешығысты. Кез келген сандық бейнебақылау жүйесіне камерадан
келетін бейне ағындар синхронизациясына уақыт талап етеді. Осы себепті
кәсіби бейне бақылау жүйелерінде мультиплексрленген бейнені өңдеу
жылдамдығы 12,5 - 16 FPS.
Дабылды кіріс және шығыс болуы. Қазіргі кезде бейне бақылау
жүйелері сыртқы күзеттік құралдармен біріктіру барысында арнайы
кірістермен және релейлі шығыспен қамтамаланады. Әдетте дабылды арнайы
кіріс саны 8-ден 64-ке дейін және 8-ден 32- ге дейін релейлі шығысы болады.
Кәсіби бейне бақылау жүйесінде дабылдық жағдай икемді логикалы болып,
шығысында керекті бұйрықты орындауы қажет. Қарапайым бейне бақылау
жүйесінде дабылдық жағдай қарапайым.
Қозғалтқыш құрылғысы және бейнекамера объективімен басқару
мүмкіндігі. Кей бейнебақылау жүйелеріне қозғалтқыш құрылғысы және
бейнекамера объективімен басқару міндет талаптардың бірі. Қазіргі кезде
қозғалтқыш құрылғысы
және бйнекамера
объективімен басқару
қамталанады, ал кәсіби бейнебақылау жүйелері үшін ол міндетті. Көбіне
осындай басқару тәсілі RS - 232RS - 485 интерфейсімен жүзеге асады, ал ол
өз кезегінде бейнебақылау жүйесінде RS - 232RS - 485 интерфейсті
түрлендіргішті талап етеді.
Көп арналы синхронды дыбыс жазу мүмкіндігі. Бейнеге синхронды
дыбыс жазу бейне бақылау жүйесін өте ауқымды түрде толықтырады,
болыпжатқан жайтты жіті қадағалауға мүмкіндік береді. Көбінесе бұл болып
жатқан жайттар бойынша дұрыс шешім қабылдауына лебін тигізеді,
қосымша ақпараттық арна береді. Заманауи бейне бақылау жүйелерінде 1 -
ден 16 - ға дейін синхронды дыбыс арнасы болады.
Бейне ақпартты тарату мүмкіндігі. Бұл бейне бақылау жүйесінен
алынған ақпараттарды құжаттандыру, олардың ішкі пішімді ақпараттарын
сыртқы ақпаратқа түрлендіру мүмкіндігі. Тәжірибе бойынша бейнетізбек кең
таралған AVI пішімді алынады, ал бөлек бейне кадрлар JPEG (BMP) пішімді
болады. Осы пішімді ақпаратты жай ойнатуға немесе Online таратып
көруге болады.
Желілік және телекоммуникациялық сипаттар. Заманауи сандық бейне
бақылау жүйелерінің барлығын қашықтан бейне сараптау немесе басқару
мүмкін. Ол үшін арнайы желілік клиенттер немесе ең қарапайым браузерлер
(Microsoft Internet Explorer, Netscape, Opera ж. т. б.) қолданады. Тәжірибе
жүзінде барлық жүйелер TCPIP хатамаларының көмегімен жұмыс істейді.
Кейлері орнатылған автоматты қоңырау шалу мүмкіндікті және қарапайым
телекоммуникациялық желілермен жұмыс істейді. Кәсіби сандық бейне
бақылау жүйесі шектелмеген бейне сервермен жұмыс істеу және кез келген
ауқымды бір желідегі желілік клиенттер, қайшылықты бейне бақылау орнату
мүмкіндігі, клиент - сервер архитектурасы қолданылады, желілік қамтама
үшін бірыңғай хаттама жүргізу мүмкіндігі, оған қоса ақпаратты ғаламтор
желісінде тарату мүмкіндігі және болған жайттарға сай икемді логикалы
қолданылады.
Қосымша қолданбалы бағдарламаның болуы. Пайдаланушының орнату
кезіндегі жұмысын оңайлату үшін, кәсіби жұмыскерлер көмегіне ретсіз
жүгінбес үшін, қолданбалы бағдарламалар қолданылады. Біріктірілген бейне
бақылау жүйелерін басқа сыртқы күзеттік қосымша құрылғылармен қызмет
ету үшін қолданбалы бағдарлама қажет.
1.4 Кеңседен тыс бейнебақылау
Күзеттік теледидарлама кірісшығыс,терезе, өрт қауіпсіздік басқышы,
қабырғаға жақын аумақта бейнебақылауға мүмкіндік береді. Жұпты қарама -
қарсы бағытталған камераларды қолданған қолайлы болады (1.2 сурет).
1.2 Cурет - Жұптықарама - қарсы бағытталған камералардың фокустау
диаграммасы
1.3 Cурет - Камералардың жұпты орналасуы
Кей мамандар үнемдеу және бекітуді жеңілдету үшін қарсы
бағытталған жұпты орналасқан камерларды қолданады (1.3 - сурет).
Осындай орналастырудың ерекшелігі:кабель үнемделеді;
- бейнекамераларды бекіту жеңілденеді;
- аз фокустық қашықтықты объективтер қажет (камер астында
көрініссіз жерлер азайады, лездік тереңдігі көбірек) резкости);
- ИҚ - жарықтандырғыштар қолданса олардың қуаты аз болады.
1.4 Cурет - Бейне камералардың екі - екіден орналасуы
1.5 Cурет - Бейнекамералардың қарсы екі - екіден орналасуы
Алайда осылай орнатылған бейнекамералардың горизонтальді және
вертикальді көрініссіз жерлері орнату жерінде болады, бұл камераларды
ұрлау және істен шығару жеңіл болады. Сол себепті жұп бейнекамераларды
бөлек қолдануға болмайды. Бұл орнатуды жұпты - бағыттас бірнеше
бейнекамераларды орнату, бір орынға екі карсы бағытты, бірақ әр қарсы
бақытталған жұптарға жататын кездерде қолданады (1.5 - сурет).
Кеңседегі кірісті бақылауда бейнекамераларды оған жақын орнатуға
болмайды. Бейнекамераларды бұзақылардан қорғау мақсатында оны жоғары
орнатады, ал ол өз кезегінде керек бейненің көрініс қырларын дұрыс
көрсетпейді. Қолайлы шешім ретінде бейнекамераларды алшақ орнатып,
ұзын фокусты обьектив қолданады.
1.5 Автортұрақтардағы бейнебақылау
Автотұрақтардағы бейнебақылау жүйелері бірнеше мәселелерді шеше
алады, жалпы жайтты бақылау, кіріс пен шығыс орындарын бақылау,
көліктердің мемлекеттік нөмірлерін тану, жергілікті авто көліктер ді бақылау
ж. т.б.Авто көліктердің мемлекеттік нөмерлерін тану мәселесі жеңілденеді,
егер оған әсер ететін жайт жылдамдық тұрақты болса(Мысалы: автокөлік
шлагбаумге келгенде ) .Тұраққа кіріп жатқан авто көлікті бақылау үшін
шағын, автоматты қақпаға орнатылған шағын көлемді камералар қолдануға
болады.Белгілі жайт кеңсе жанындағы автотұраққа бейнебақылау орнатуға
тура келеді.Егер бейнебақылау үшін екі автотұрақтын шет жақтарда
орналасқан бейнекамера қолданылса, онда олардың көру бұрышы келесі
қатынас арқылы анықталады:
(1.1)
Келесі жайтты естен шығармау қажет, орнату нүктесінен қарсы жатқан
автотұрақ бұрышына дейінгі қашықтық (яғни
), бейнекамераның
шектік аумақ шегіне дейінгі қашықтықтан аспау қажет.
1.6 Cурет - Бұрыш бойынша камералардыорналастыру
Автотұрақта жалпы жайтты бақылау
үшін жеткілікті жоғары
орналасқан камералар қолданады, обьективі төменге бағытталған.
Жабық автотұрақтардағы бейнебақылау үшін, бейнекамераларды
жоғары барлық тізбектегі көліктерді бақылау мүмкіндігі болмайды. Сол
себепті мұндай жерлерде кіріс және шығыс немес тізбекті бақылау орнатуға
болады.
1.7Cурет - Жалпыжайтты бақылау үшін бейнекамералардың орналасу
сұлбасы
Бейнекамера бақылау орнынан биік орналасса, оған тура түстін күн
сәулесінен қорғау қиындық тудырады.
1.6 Ғаламтор желісі арқылы бейнебақылау
Online бейнебақылау тапсырыс берушілерге өте қолайлы және соңғы
кездері кең таралған. Негізінде, ол өзіне қажет аумақты дүниенің кез келген
нүктесінен бақылайды немесе оны бақылауды күзет кәсіпорына беруге
олады. Интерент желісін ғаламдық желі деп жай айтпайды, себебі ол қазіргі
таңда дүние жүзінің кез келген нүктесін қамтиды.Сол себепті іс-сапар, жол
жүрістер сізді жұмыстан қалмауыңызға жағдай жасалады. Керегі тек
ғаламтормен байланыс орнату.
1.8Cурет - Ғаламтор арқылы бейнебақылау
Яғни, ғаламтор арқылы бейнебақылау тек дербес компьютер иесіне
ғана жеткілікті емес, смартфон, мобильді құрылғы, және тағы басқа
электронды құрылғысы барларғада қолдануға болады.Ғаламтор арқылы
немесе локалды желілер көмегімен Online режимінде жұмыс орыны, үйде
бейнебақылауды орнатудың бірнеше тәсілі бар. Сол тәсілдердің көп
таралғандарын және біздің жобаға келетіндерін қарастырайық:
1. Веб - камераларға негізделген тәсіл, көбінесе үй ішінде немес
аулаға қойылады.Бұл тәсіл кәсіби біліктілікті немесе жүйелік
орнату жұиыстарын және қаржылай шығынды көп талап етпейді,
кез келген дербес компьютерді білетін адам орната алады.
1.9 Cурет - Вебкамера көмегімен Online режимдегі бейне бақылауды
орнату
Егер үйіңізде бірнеше USB кірісі бар дербес компьютер болса, керекті
Веб - камера санын сатып алып оларды тек дербес компьютеріңізге қосу
қажет. Әдетте веб - камерамен бірге Online режимінде жүретін бейнені
көруге мүмкіндік беретін бағдарламалық қамтамасы болады.
Қортынды, бұл тәсіл ең арзан әрі, бейнекамералармен Online
режимінде жүретін бейнебақылауды орнату үшін монтаждық жұмыскерлерді
жалдауды қажет етпейді. Бірақ веб - камералардан алынған бейненің сапасы
өте төмен болады, дербес компьютеріңізді күнделікті қоылып тұруын қажет
етеді.
2. Сандық IP камераларға негізделген және техникалық тұрғыдан
алғанда озат болып келеді. Бейнекамералар белгілі бөлінген байланыс
жолымен, радиоарнамен, Wi-fi немесе GSM интернет қылы байланысып,
өзінің тұрақты IP мекені болады.
1.10 Cурет - Сандық ІP камера көмегімен Online режимдегі бейне
бақылауды орнату
Әр камераның IP мекені бойынша әр камерамен байланыс орнатып,
телефон, ноутбук, дербес компьютерге немесе арнайы серверге бейне
жазуды жүргізеді.IP
камераларға
негізделген бейнебақылау сандық
жүйелерге жатады, техникалық тұрғыда белсенді дамуда және
өндірушілердің қолдауына ие. Сандық камераларды орнатудың бірнеше
тәсілдері бар:
GSM
немесе
MMS
камералар көмегімен.Сандық
MMS камералар орнатылған шексіз GPRS ғаламторы бары GSM сим -
картасы болады және қозғалыс датчигі болады.Егер қажет болса өзіңіздің
шексіз GSM ғаламторы бары сим - картаығызды орната аласыз.Бейнекамера
220[В] кернеумен жұмыс істейді, розеткаға қосылған кейін ақпаратты ұялы
телефондарыңызға, планшетке, ноутбук немес дербес компьютерге тарата
алады. Керегі тек бейнекамерамен бірге келетін бағдарламалық қамтаманы
орнатып, өндірушінің серверінде тіреклу қажет.Интернет арқылы
бейнебақылау шағын дүкен, кеңсе немесе қоймаларға өте ыңғайлы. Сіз кез
келген уақытта бейнекамералардан бейне немесе бейнежазбаны алуға
болады.Архивте бейнежазба көшірілңп өндіруші серверіне жазылады, ол
үшін жұмыс бастау алдында бейнекамераны тіркеу қажет. Егер сіз
ақпарттарды өндіруші серверінде сақтауды қаламасаңыз, хостинг қызметін
атқаратын компаниядан жалғаи аласыз немесе өз серверіңізді жасауға өажет
болады. Егер сіз жүйелік бағдарламашы болсаңыз онда сізге әр камерадан
бейнені тарату қиындық тудырмайды.Ең бастысы қарастырылатын аймаққа
бөлінген шексіз интернет болуы қажет. Қазіргі уақытта бұл қызметтер өте
қымбат емес, ал пайдасы өте көп. Бөлінген арнайы сымдық интернет арқылы
Online режимінде жүретін бейнебақылауды орнату жеңілрек болады. Әр
камераны роутер көмегімен ғаламторға тікелей қосуға болады және
жобаланып отырған аймақта сервер орнатуға болады.
1.11Cурет - Бөлінген арнайы сымдық ғаламтор арқылы Online
режимдегі бейне бақылауды орнату
Егре сіздің аймағынызда бөлінген арнайы ғалаторды таңдалған аймақта
орнату мүмкін емес болса, мобильді операторлар Beeline, Activ, Tele2,
көмегіне жүгінуге болады.
Қорытынды, сандық ІP камера көмегімен Online режимдегі бейне
бақылауды орнату техникалық жағынан белсенді және кәсіби, бірақ
бақылауды орнату үшін монтаждық жұмыс құны, камералар бағасы, орнату
өте қымбат.
3.Автоматтардырылған тікелей немесе локалды желілер арқылы
ғаламторға қосылған жұмыс орнына негізделген. Жұмыс орыны дегеніміз
бейнетіркеуіштер немесе арнайы бағдарламалық дербес компьютер және
бейнетіркеу платасы. Бейнетіркеуіш пен дербес компьютерге цифрлы ІР
камералар және аналогты бейнекамераларды қосуға болады.
1.12Cурет - Автоматтардырылған тікелей немесе локалды желілер
арқылы ғаламторға қосылған жұмыс орнына негізделген бейне бақылау
орнату
Қорытынды,автоматтардырылған тікелей немесе локалды желілер
арқылы ғаламторға қосылған жұмыс орнына негізделген тәсі ең сенімді және
қарапайым, қолйлы. Техникалық тұрғыдан алғанда қарастырылған
тәсілдерден озық, бұл бейнебақылау жинақтамасының бағасы да төмен.
2 АЭЖБУ- ДЕ БЕЙНЕ БАҚЫЛАУ ЖҮЙЕСІН ЖОБАЛАУ
2.1 АЭжБУ - дегі бейне бақылау жүйесін сараптау
Бұл жобада автотұрақта бейне бақылау жүйесін жобалаймыз,
орналасқан орны коммерциялық емес акционерлік қоғам Алматы
энергетика және байланыс униерситеті, Алматы қ. Бостандық ауданы,
Байтұрсынов көшесі 126 үй..
Орналасқан аумақта 3 оқу ғимараты (олар өз кезегінде келесі түрде
аталады А- оқу ғимараты, В - оқу ғимараты, С-оқу ғимараты), 2 автотұрақ,
футбол аланы.
Коммерциялық емес акционерлік қоғам Алматы энергетика және
байланыс униерситеті А - оқу ғимаратының алдында орналасқан
автотұрақтағы бейне бақылау жүйесінің бейнекамераларының орналасуы.
2.1 суретте камералардың қамту аумағы көрсетілген. Жоба VideoCad
бағдарламасының көмегімен жасалған.
2.1 Cурет - А оқу ғимараты алдындағы бейнекамералардың қамту
аумағы
Суретте бейнекамераларды керек ақапарат алуға мүмкіндік беретін
немесе керекті аумақты бақылауға және қолайсыз жайттардан сақтануға
арналған орналасулардың модельі жасалған. Бейнекамералардың орналасқан
орны қызыл нүктемен белгіленген.
Келесі бейне бақылау жүйесі жобаланатын жер коммерциялық емес
акционерлік қоғам Алматы энергетика және байланыс униерситеті А және
В оқу ғимараттарының арасында орналасқан автотұрақтағы бейне бақылау
жүйесі. 2.2 суреттен оны бейнебақылау жүйесін тамашалай аласыз.
2.2 Cурет - А және В оқу ғимараты арасындағы бейнекамералардың
қамту аумағы
Мұнда алдынғы бейне бақылау жүйесіне сай бейнекамераларды керек
ақапарат алуға мүмкіндік беретін немесе керекті аумақты бақылауға және
қолайсыз жайттардан сақтануға арналған орналасулардың модельі жасалған.
Бейнекамералардың орналасқан орны қызыл нүктемен белгіленген.
2.2 Бейнебақылауды ұйымдастыру
Бейне бақылауды ұйымдастыру үшін "UControl Бизнес 5S" сандық
бейнебақылау жүйесі қолданылған. "UControl Бизнес 5S" жинақтамасы бұл
жаңа және ілгерінді бағасы бойынша қол жетімді сандық бейне бақылау
жүйесі, ол комерциялық немесе жеке меншік (кеңседе, пәтерде, дүкенде, жер
үйде, ж.т.б.)тәулік бойы бейне бақылауға мүмкіндік береді."UControl Бизнес
5S" жинақтамасының басты элементтеріне сыртқы бейне тіркеуіш ,ол жоғары
сапалы жазбамен 1000Гб көлемді жадты, оған қоса сегіз жоғары
рұқсатылымды (520ТВЛ), ИҚ жарықтандырғышты, төзімді бейнекамера,
тіпті қараңғы уақыттада жазба жүргізе алады. Қамтама өзінің жоғары
беріктілігі мен сапалығымен ерекшелене қоймай, қашықтықтан бейне
бақылау жайтын басқару және қадағалауды ғаламтор арқылы жүргізе алады,
тағы да екі жақты даыбысты байланыс орнату мүмкіндігін береді.
2.3Cурет - UcontrolБизнес 5S бейнебақылау жинақтамасы
2.3 - суреттінде көрсетілген жинақтама құрамына келесілер кіреді:
- Стандартты рұқсаттты төзімді түсті бейнекамера - 8;
- бейне тіркеуіш ;
- бейне камераны бейне тіркеуішпен байланыстыратын BNCBNC 30м
ұзындықты өткізгіші - 8;
- қашықтан басқару пульті;
- USB тышқан;
- Теледидарға қосу өткізгіші;
- Желілік RJ-45 компьютерге қосылатын өткізгіш;
- Бейне тіркеуіш пен 4 камера үшін қорек көзі;
- 8 камера үшін қорек көзі;
- ТД қосылу өткізгіші;
- Бағдарламалық қамтамалы CD-диск;
- қолдану бойынша нұсқаулама;
- Poxipolжелімі және желімді лента.
2.4 Cурет - UControl Бизнес 5S бейнебақылау жинақтамасының
бейнетіркеушінің басқару панелінің беткі беті
2.5 Cурет - Ucontrol Бизнес 5S бейнебақылау жинақтамасының
бейнетіркеушінің басқару панелінің артқы беті
Технические харатеристики видео регистратора комплекта видео
наблюдения UControl Бизнес 5S:
- формат видеозаписи -- H.264;
- разрешение и скорость записи: 352х288 пикселей (25 кадров в секунду
для каждой камеры), 704х576 пикселей (6 кадров в секунду для каждой
камеры);
- восемь видеовходов BNC для камер;
- два видеовыхода на телевизор (типа "тюльпан");
- четыре аудиовхода и один аудиовыход;
- один видеовыход VGA на мониор;
- защита паролем и разграничение прав доступа (2-уровневое);
- возможность записи по: установленному расписанию, детектору
движения;
- тревожные кадры при срабатывании датчиков отсылаются на е-майл
адрес, кроме того, опционально возможно подключение GPRS модуля и
оповещение по SMS;
- возможность управления камерой и просмотра видеозаписей по
Интернету (локальной сети) в режиме on-line (через браузер InternetExplorer),
используя мобильный или стационарный ПК, а также сотовые телефоны или
iPhone;
- связь с ПК по USB-входу;
- копирование архивов на внешние носители (USB-флешка, жесткий
диск (HDD), CDDWD-RW) и передача данных по локальной сетисети
Интернет;
- жесткий диск объемом 1000 Гб (HDD);
- подключение управляемой камеры через порт RS485;
- контроль управляемой видеокамеры по локальной сетисети
Интернет;
- питание: сетевое, 110-220 В (адаптер 12 В3 А);
- габаритные размеры: 300 х 260 х 64 мм;
- вес: 2,05 кг;
2.6 Cурет - UcontrolБизнес 5S бейнебақылау жинақтамасының
бейнекамерасы
UControl Бизнес 5S бейнебақылау жинақтамасының бейнекамерасының
техникалық сипаттамасы:
- саны: барлығы 8 бейнекамера, көру бұрышы 60°;
- матрицсы SONY CMOS 13";
- минималды жарықтандыруы 0,5 Лк дейін. (0 Лк ИҚ-жарықтандырғыш
қосылған кезде);
- "түнгі көрініс"қызметі (ИҚ-жарықтандырғыш 30 м-ге дейін);
- бейнебақылаудың рұқсат етілуі -- 520 ТВЛ;
- "сигналдың автоматты күшейту" қызметі;
- автоматты үзінді 160 - 1100000 cекунд аралығы;
- сигналшуыл қатынасы 48 Дб;
- шығыс бейнесигнал: 75 Ом, 1.0 В;
- қорек көзі: кернеу -- 12 В, пайдаланушы ток -- 500 мА ;
- жұмыстық температуралық аралық: +50 °С - тен -35 °С дейін;
- габаритті көлемі: 65 х 67 х 65 мм;
- салмағы: 0,28 кг;
- вертикалдыгоризонталь бекіту мүмкіндігі;
- қызмет ету мерзімі: 5 жыл.
2.3 UControl Бизнес 5S бейне бақылау жинақтамасын орнату
UControl Бизнес 5S бейне бақылау жинақтамасының құрамы жоғарыда
көрсетілген.Жинақтама қорабын ашқаннан кейін барлық бөшектерді ретімен
қойамыз. BNCBNC 30 м
ұзындықты камераларға қосатын өткізгіштер
көмегімен бейне тіркеуішке қосамыз. 2.7- суретте бейне камераны бейне
тіркеуішке қосылуы көрсетілген.
2.7 Сурет - бейне камераны бейне тіркеуішке қосылуы көрсетілген
Егерде UControl Бизнес 5S бейне бақылау жинақтамасының
бейне
камераны бейне тіркеуішке қосатын өткізгіш ұзындығы қысқа болса, оны
ұзарту мүмкіндігі көрсетілген. 2.8- суретте Бейне камераны бейне
тіркеуішпен байланыстыру үшін өткізгішті ұзартамыз.
2.8 Сурет - Бейне камераны бейне тіркеуішпен байланыстыру үшін
өткізгішті ұзартамыз
2.8 суретте жалғастырғыш тетік немесе қосымша өткізгіш көмегімен
байланыс ұзындығын ұзарту тәсілі көрсетілген.
Енді жинап жатқан құрымылдар өз қызметін атқару үшін, бейне камера
мен жазу құрылғысын қоректену көзіне қосамыз. Қосылуы 2.8 - суретте
көрсетілген.
2.9 Сурет - Бейнекамера мен бейнетіркеуіштін қорек көзіне қосылуы
Келесі жасалынатын ол бейнетіркеуішті ғаламтор немесе жергілікті
желіге қосу.
2.10 Сурет - Бейне тіркеуішті ғаламтор немесе жергілікті желіге қосу
Жазба құрылғысының теледидардың AV кірісіне немесе монитордың
VGA
кірісімен байланыстыру.Бейнетіркеуішті монитормен немесе
теледидармен байланыстырғаннан кейін, жүйені басқарып, камера мен
тіркеуішті керекті сипаттамалар беріп орната аламыз.
2.11 Сурет - Теледидардың AV кірісіне немесе монитордың VGA
кірісімен байланыстыру
2.4 Желіге қашықтан қатынау
Жүйе қашықтан немесе ғаламтор көмегімен қатынас орнату үшін
келесі қадамдарды орындау қажет:
1.
Бейне тіркеуішті LAN-желісі (RJ-45) көмегімен ғаламторға қосу.
2.12Сурет - Жүйеге ғаламтор арқылы қатынау
2. Жүйеге қашықтан қатынас орнату үшін , біз келесі IP мекенді бейне
тіркеуіштерді қосамыз:
- сыртқы тұрақты IP мекен;
- сыртқы динамикалық IP мекен.
Осы мекендердің орнатылуын дәлелдеу үшін, ғаламтор провайдерына
немесе жүйелік әкімшілік көмегіне жүгінеміз.
3. Локалды немесе ғаламтор желісіне рекордерді қосу үшін, келесі
желілік сипаттамалар қажет:
- шлюз
- желі маскасы
- сыртқы IP мекенді қолданған кезде DNS қолданылады.
Бұл ақпараттарды жүйелік администратордан немесе локалды желіге
қосылған компьютерден көруге болады.
Осы ақпаратты MS Windows операционды жүйе арқылы жүзеге асады:
a) Пернетақтада WindowsжәнеRпернесін басамыз.Бағдарлама және
бұрық терезесі ашылады:
2.13 Сурет - Бағдарлама және бұрық терезесі
б) cmd енгізіп ENTER басыңыз.
в) Ашылған терезеде
ipconfigall
және
ENTER
пернесін
басмыз.Компьютер тіркеуіш жалғанған желінің сипаттамаларын береді.
2.14 Сурет - Компьютертіркеуіш жалғанған желінің сипаттамалары.
4. Қажетті орнатуларды орындаймыз. Ол үшін жоғары төмен
оңғасолға батырмаларымен желілік орнатуларды орындаймыз.
2.15 Сурет - Тіркеуішке қажет орнатулар.
2.5 Тіркеуішке локалды немесе ғаламтор желісі арқылы қосылу
1. Басты шарт ол браузерді немесе клиент бағдарламасын ашу қажет.
2. Мекен бөлімінде керек құрылғының IР мекенін жазу қажет
2.16 Сурет - Браузердің басты беті
2.17 Сурет - Жүйеге кіріс беті
3. Құпия сөздің енгізу немесе тек өз тіркеу атынызды енгізу қажет
2.18 Сурет - А - оқу ғимаратының алдында орналасқан автотұрақтағы
бейне бақылау жүйесінің интерфейсі
2.19 Сурет - А және В оқу ғимаратының аралығында орналасқан
автотұрақтағы бейне бақылау жүйесінің интерфейсі
3 БЕЙНЕБАҚЫЛАУ СИПАТТАМАЛАРЫН ЕСЕПТЕУ
3.1 Винчестерді есептеу (қатқыл дискті)
Есептеулер Calculator 2.0 бейнебақылау жүйелерін есептеуге арналған
бағдарлама көмегімен алынған. Бағдарлама бейнебақылау жүйелерінің
сипаттамаларын есептеу мүмкіндігін береді. Бағдарлама көмегімен
бейнебақылау уақытын,траффигін, қатқыл диск көлемін есептеу мүмкіндігін
береді.Бейне бақылаудың винчестер көлемін есептеу үшін кадрдың орта
мәні, жазу жылдамдығы, камера саны, апталық мерзімі, уақыты
қажет.Винчестер көлемін есептеу үшін келесі мәндер қажет:
3.1 К е с т е - Винчестерді есептеуге қажетті мәндер
3.1 Сурет - Траффикті есептеудің бағдарламалық көрінісі
3.2 Уақытты есептеу
Есептеулер Calculator 2.0 бейнебақылау жүйелерін есептеуге арналған
бағдарлама көмегімен алынған. Бейне бақылаудың бейне жазу уақытын
Берілгені
мәні
Кадрдын орта мәні (кб)
12.5
Жазу жылдамдығы (кадрсек 1 камера үшін)
25
Камер саны, n
8
Аптадағы күн саны
3
Уақыт (сағаткүн)
24
есептеу үшін кадрдың орта мәні, жазу жылдамдығы, камера саны, қатқыл
диск көлемі қажет. Уақытты есептеу үшін келесі мәндер қажет:
3.2К е с т е - Уақытты есептеуге қажетті мәндер
3.2 Сурет - Уақытты ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Қарастырылып отырған дипломдық жобада Алматы энергетика және
байланыс университетінің автотұрақтарында Online режимінде жүретін бейне
бақылауды жобалау жұмысы қарастырылған.
Жобада сандық автономды орынды бейне бақылау жүйелері таңдалған,
бұл жүйе автотұрақтағы болып жатқан жайтты толық бақылауға мүмкіндік
береді, қолданылып отырған жүйенің техникалық сипаттамалары,
мүмкіншіліктері келтірілген.
Жоба төрт бөлімде қарастырылған: теориялық, есептік, тіршілік
қауіпсіздігі, экономикалық.
АННОТАЦИЯ
В данном дипломном проекте проектируем видео наблюдения на
автостоянках АУЭС в режиме Online.
В проекте выбран автономная цифровая система видео наблюдения, эта
система может полностью наблюдать за проишествиями на территорие
автостоянки, привидены технические свойства, возможности системы.
Проект расмотрен в четырех разделах: теоритическая, расчетная,
безопасность жизнедеятельности, экономическая.
ABSTRACT
In this degree project we project supervision video on AUES parkings in the
Online mode.
In the project it is chosen autonomous digital system of video of supervision,
this system can watch completely incidents in the parking territory, technical
properties, possibilities of system are given.
The project is considered in four sections: theoretical, settlement, health and
safety, economic.
МАЗМҰНЫ
Кіріспе
8
1
1.1
1.2
1.3
1.4
1.5
1.6
2
2.1
2.2
2.3
2.4
2.5
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
АЭжБУ АВТОТҰРАҚТАРЫНДАҒЫ БЕЙНЕБАҚЫЛАУ
Бейнебақылауды орнатуды талдау
Бейнебақылаудың компьютерлік жүйелері
Сандық бейнебақылау жүйелеріннің жіктелуі
Кеңседен тыс бейне бақылау
Автортұрақтардағы бейнебақылау
Ғаламтор желісі арқылы бейнебақылау
АЭжБУ- де БЕЙНЕ БАҚЫЛАУ ЖҮЙЕСІН ЖОБАЛАУ
АЭжБУ - дегі бейне бақылау жүйесін сараптау
Бейне бақылауды ұйымдастыру
UControl Бизнес 5S бейне бақылау жинақтамасын орнату
Желіге қашықтан қатынау
Тіркеуішке локалды немесе ғаламтор желісі арқылы қосылу
Бейнебақылау сипаттамаларын есептеу
Винчестерді есептеу (қатқыл дискті)
Уақытты есептеу
Трафикті есептеу
Бейнебақылау камерасының геометриясын есептеу
Бейнебақылау камерасының лездік тереңдігін есептеу
Архив көлемін есептеу
Дейтаграмма ұзақтығын анықтау
Бір кіріске келетін ең көп ағын санын есептеу
Барлық кірістерден келетін ең көп ағын санын есептеу
9
9
10
11
15
18
19
22
22
24
27
30
32
33
33
34
35
36
37
38
40
40
40
3.10 Ақпараттық жүйшелерді анықтау
3.11 Жіберілуші ақпарат көлемі
3.12 Бейнекамераны орнату
3.13 Об ъ е к ти в ті ң к ө р у а й ма ғ ы
41
41
42
43
4
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
5
5.1
Тіршілік қауіпсіздігі
Еңбекті қорғау туралы негізгі түсінік
Техникалық құрылғыларды эксплуатация жасаған кезде қызмет
көрсетуші персоналдың еңбек шарттарына анализ жасау
Жобаның қоршаған ортаға әсері
Өрт қауіпсіздігі
Электр қауіпсіздігі
Қауіпсіздік ережесінің жалпы талаптары
Өндірістік шуыл мен дірілден қорғаныс
Ақпаратты бейнелеу жүйесіне қойылатын эргономикалық талаптар
Бизнес - жоспары
Түйіндеме
45
45
47
48
49
52
56
58
59
60
60
5.2
5.3
5.4
5.5
5.6
Таңдауды негіздеу және жабдық құрылымы
Бейнебақылаудың болашақта дамуымен қазіргі жағдайы
Менеджемент
Қаржылық жоспар
Бөлім бойынша қорытынды
60
61
61
62
68
Қорытынды
Әдебиеттер тізімі
А Қосымшасы
Ә Қосымшасы
69
70
72
74
КІРІСПЕ
XXI ғасыды ақпараттық технологиялар ғасыры деп еш күмәнсіз атауға
болады. Ақпараттық технологиялар өзіне көп бөліктерді қосады.Басты
бөліктердің бірі ол ақпараттық желілер көмегімен ақпаратты тарату. Қазіргі
телекоммуникациялық технологиялар ақпараттық технологияларды
қолдануда негізделеді. Телекоммуникациялық технологиялар - байланыс
желілерін, заманауи аналогты және сандық жүйелер және ғаламтор желісін
біріктіреді.Телекомуникациялық жүйелер мен желілер қарқынды дамуда.
Ақпараттрды пайдаланушыларға жылдам, әрі қолайлы жеткізуде көптеген
жұмыстыр атқарылған.
Заманауи бейнебақылау жүйелері даму сатысында бәсекелестіктің
алдын алып келеді, қазіргі таңда бейнебақылау жүйесін портативті
компьютер, ұялы телефон және басқа да портативті құрылғылар арқылы
басқара алуға жағдай жасалған.
Бейнебақылаудың басты мақсаты қауіпсіздік дәрежесін жоғарлату,
яғни адамдарға және олардың мүліктеріне, ақпараттық көздеріне келтірілетін
зиян қылықтарды азайту. Сырттан келетін қалаусыз жайттар: саналы түрде
жасалған немесе техногенді апаттар және табиғи апаттарболуы мүмкін.
Жалпы бейнебақылау жүйесін тұйықталған басқару
жүйесі ретінде
қарастыруға болады. Міне, осы қарастырылған жобада телекомуникациялық
жүйелер мен желілердің маңыздылығы бар. Қарастырылып отырған жобада
автотұрақ аумағында
Online
режимінде жүретін бейне бақылау
жобаланады.Бейнебақылаудың басты мақсаты
қауіпсіздік дәрежесін
жоғарлату, яғни адамдарға және олардың мүліктеріне, ақпараттық көздеріне
келтірілетін зиян қылықтарды азайту. Сырттан келетін қалаусыз жайттар:
саналы түрде жасалған немесе техногенді апаттар және табиғи апаттарболуы
мүмкін. Жалпы бейнебақылау жүйесін тұйықталған басқару жүйесі ретінде
қарастыруға болады.
Бұл димпломдық жобада Алматы энергетика және байланыс
университетінің автотұрақтарында Online режимінде жүретінбейне бақылау
жүйесін жобаладық. Жоба төрт бөлімге бөлініп қарастырылды. Олар:
теориялық бөлім,арнайы бөлім, тіршілік қауіпсіздігі бөлімі, экономикалық
бөлім. Теориялық бөлімде бейнебақылау жүйесінің құрылымы, классталуы,
Online режимде жүретін бейнебақылау тәсілдері, қарастырылып отырған
жүйенің орналасу орны келтірілген; арнайы немесе есептік бөлімде жүйеге
тән сипаттаманың есетеулері келтірілген; тіршілк қауіпсіздігі бөлімінде
жарықтандыру мәселелері көрсетілген; экономикалық бөлімде жобаның
шығындары мен өзін ақтау мерзімі көрсетілген.
1 АЭжБУ АВТОТҰРАҚТАРЫНДАҒЫ БЕЙНЕБАҚЫЛАУ
1.1 Бейнебақылауды орнатуды талдау
Бейнебақылаудың басты мақсаты қауіпсіздік дәрежесін жоғарлату,
яғни адамдарға және олардың мүліктеріне, ақпараттық көздеріне келтірілетін
зиян қылықтарды азайту. Сырттан келетін қалаусыз жайттар: саналы түрде
жасалған
немесе техногенді
апаттар және
табиғи апаттарболуы
мүмкін.Жалпы бейнебақылау жүйесін тұйықталған басқару жүйесі ретінде
қарастыруға болады (1.1 - суретте көрсетілген), келесі бөлімдерден
тұрады.Бейнебақылау жүйесін орнату үшін барлық компоненттерін сауатты
қарастыру керек. Камера қандай жүйе болмасын ең негізгі түпнұсқа болып
табылады, ал бірақ та әртүрлі орында орнатылатын басқа да қосымша
қондырғылардың да орны ерекше. Мысал ретінде, ақпаратты көрсету, өңдеу
және сақтау, тіркеу қондырғылары мен шығару құрылғыларын айтуға
болады.
Талдаушы құрылғы сыртқы ортадағы әсерді қабылдап,оны керек
шешім қабылдаушы түрге, яғни теледидарлы бейне алуға мүмкіндік беретін
құрылғы.Талдаушы құрылғы ретінді бейнекамераны алуға болады.
1.1Cурет - Бейнебақылау жүйесінің құрылымдық сұлбасы
Жады құрылғы мүмкін қауіптер жайлы деректік ақпаратты сақтайды.
Жады құрылғысы компьютер немесе электронды құрылғы болуы мүмкін
және әр туындайтын жайтына код немесе кернеудің бастапқы мәндерін
сақтауы мүмкін және тағы басқалары.
Шешуші құрылғы (кірісіне алдынғы екі құрылғыдан сигнал келеді)
белгіленген шарттар орындалса дабыл сигнал шақырады, бейнебақылау
қызметін атқарады. Шешуші құрылғы ретінде әдетте адам болып табылады,
бірақ соңғы кездері көмек ретінде қозғалыс детекторы, қалып қойғ ан заттар
немесе алып кеткен заттар детекторы, адамдар түрін немесе автокөлік
нөмірлерін автоматты түрде таныйтын детекторлар болуы мүмкін.
Орындаушы құрылғы автоматты түрде сыртқы ортаға әсер етуі мүмкін
- дабыл бойынша дабыл қосып, строб - жарықтандырғышты, орындаушы
механизмдерді және ұқсас әрекеттерді, оған қоса бейнетіркеу құрылғысын
қоса алады, байланыс құрылғысының қызметімен қолдана алады.
Байланыс құрылғысы әрекет ету күштерімен дабылдық ақпаратты
тарату үшін қажет. Ақпаратты тарату компьютерлі локалды желілер,
ғаламтор, SMS - хабарламалар, телефонды желілер, электронды пошталар
арқылы жүзеге асуы мүмкін.
Әрекет ету күштері (күзет, ТЖМж.т.б.), сыртқы ортаның кері әрекетіне
тікелей әсер етіп оны төмендету барысында, бақыланушы аймақты қорғау
мақсатында жұмыс істейді.
Бейнетіркеу құрылғысы жайттар жайлы бейнесигналды хаттамалар
жасау үшін қажет, талдаушы құрылғыдан түсуші бейне жазбалар, соңында
болған жайттар жайлы хронологиялық талдау жүргізуге мүмкіндік береді.
1.2 Бейнебақылаудың компьютерлік жүйелері
Соңғы уақыттасандық
(компьютерлі)
бейнебақылау
жүйелеріқауіпсіздікті қамтамасыздандырудағы салыстырмалы сапалық
ескірген, ұқсас бейнебақылау құрылғыларының нарығында басыңқы болып
жатыр. Қазіргі уақытта көптеген тапсырыс берушілер бірінші кезекте қазіргі
заманғы кәсіпқой көпфункциялы сандық жүйелерді, бұл құрылғылар сапасы
бойынша да, тұтынушылар мінездемесі бойыншада қазіргі заманғы қорғаулы
нысандардың қауіпсіздік талабына сай болып келеді. Әрине, соңғы 1-2 жылда
нарықта әр түрлі сандық (компьютерлі) бейнебақылау жүйелері шыққан
болатын, әрбір тауарды нарықтағы ең үздігі ретінде жарнамалады және бұл
жарнамалар құрылғыларды әр нысанда қолдану үшін көрсетіледі.
Тапсырыс беруші, шын мәнінде, сауда мен құрастыру ұйымының
тұтқыны болып қалады, яғни тауарды ұнатып қалады, ал жүйелік
интеграторлар болса, қауіпсіздік құрылғыларына байланысты, яғни дәстүрлі
ұқсас құрылғыларға ауысым табу үшін
басын қатыруда. Сансыз
жарияланымдарда отандық нарықтағы ресми түрде мақұлдалмаған жүйелер
жарнамаланады тiптi ешкiм тiрiдей көрмеген, тек қана көрмелерде
көрсетілген жүйелер. Көптеген жүйелердің мінездемелері, қағида бойынша,
бұрыс немесе әдейі бұрмаланған, негізінде жарнамалау мақсатында
қойылады, осының әсерінен айтарлықтай таңдау мәселесін қиындатып,
тұтынушыны жоғалтып алуы мүмкін. Нәтижесінде кейбіреу өзінің сандық
бейнебақылау жүйелерін таңдауда қателесіп, іс жүзінде бұл құрылғылар
кәсіби болмайды, ал кейбіреулер іздену барысында кейін пайдалана
алмайтын функциялар үшін артық төленіп қойады.Соңғы 2 - 3 жылда
компьютерлі технологиялар өзінің дамуы барысында сапалы секірістер
жасады, қазіргі уақытта қазіргі заманғы сандық бейнебақылау жүйелері,
техникалық жағынан да, бағалық мінездемесі жағынан да ұқсас кәсіби
бейнебақылауларды ды ысыруда. Басқа жағынан, нысандарды қорғаудың
қазiргi кешендерi біріктірілген желілің жүйелерге айналуда, ал ескiрген
үйлесімді бейнебақылау құрылғылары өз орнын таба алмауда.
Бейнешағылыстың сапасы бойынша, арнаның шынайы жету рұқсатына
жаңғырту жазбасының, құралымның және видеоархивтың одан әрі шұғыл
игерушілігінің жайлылығына ара триплекстің(бір уақытта бейнекөрсетудің,
жазбаның және видеоархивтың көрілуінің) режимінде,
қозғалыстың(белсенділікке) салынған көпарналы детекторының барына, ал
да көптен мақұлданған желілік және телекоммуникациялық тынымның
игерушілігінің мүмкіндік бас базалы қазіргі компьютерлік техника,
бейнебақылау сандық жүйе бірмәнді ұқсас жабдық бас қоры- нысан
қауіпсіздігін қамсыздандыру қазіргі техникалық тыным болып табылады.
Сондай-ақ, бейнебақылаудың қазіргі сандық жабдығы неғұрлым к
қазіргі зияткерлік компьютерлік жүйелерге өзінің мінездемелерімен
жақындады, бұл яғни нысанның қауіпсіздігінің қамсыздандыруының,
тетіктерге бекітілуін, нысанның қорғалу қауіпсіздігінің саясатын құру, адами
қисынға жақын болады. Осыған байланысты бейнебақылаудың қазіргі
сандық жүйелеріне зияткерлік деп ат қоюға болады. Ал бұл ешқандай ұқсас
бейнебақылау құрылғысына, сондай-ақ кәсіби құрылғығада сай келмейді
1.3 Сандық бейнебақылау жүйелеріннің жіктелуі
Бейнебақылаудың сандық(компьютерлік) жүйелерінің астында
видеобақылаудың немесебейнетіркеудің қазіргі құрылғыларын түсіну қажет,
қазіргі базада компьютерлік техника немесе арнайы сандық құрылғылармен
дайындалған видеомәліметтің өңдеуі орындалған болатын. Қағида бойынша,
бейнебақылаудың
сандық
жүйелері қозғалыстың(белсенділікке)
жай
бейнебақылаудың жүйелерінен көпарналы сандық видеотүзеткішінің, үрейлі
оқиғаның өңдеуінің тағайынды қисынының тапсырмасының мүмкіндігімен,
видеобақылаудың және видеорегистрации жай жүйелерінен қолданылуымен
ерекшеленеді. Оған қоса бейнебақылау немесе бейнетіркеу қызметі, арнайы
аналогты жүйелердегідей аралық қатынаста болады.Бейнебақылау әдетте
көпарналы бөлінген аймақтағы техникалық тұрғыда ұйымдастырылған
бақылау қатынасымен байланысты және бейнебақылауды телеметриялық
басқару құрылғысы болады, бейне сапасына талаптар қойылмайды.
Бейнетіркеу - керісінше сапалы сандық бейнежазуды талап етеді, ол болып
жатқан жайт сай жүйелік әрекет етеді, яғни бейнебақылау кезінде алынған
сигналдардан қозғалыс детекторы, кіріс - шығыс детекторы секілді жүйелік
бұйрықтарды орындайды.Заманауи сандық
бейнебақылау құралдарын
біріктірілген және бөлінген болып бөлінеді. Біріктірілген сандық
бейнебақылау жүйесі жалпы қосалқы қауіпсіздік жүйесімен: басқару
катынасы мен бақылау қосалқы жүйесі, қосалқы аудиобақылау жүйесі, өрт-
қауіпсіздік дабылдағышының қосалқы жүйесі және күзетілуші аймақтағы
қауіпсіздіктің инеженерлік - техникалық және басқа шемшімдермен оңтайлы
қызмет атақарады.Бөлінген бейнгебақылау жүйелері керісінше тұрақты
жүйелер қатарына жатады, қарапайым кіріс және шығысы бар аналогты
бейнебақылау құралы.Бірақ кей кездері сол кіріс және шығысы бар аналогты
бейнебақылау құралыбар жүйелерді - біріктірілген жүйелер қатарына
жатқызады, бұл біріктірілген жүйеге кіретін және қатысты құралдары
қатарына жатпайды.Техникалық сипаттамаларына байланысты барлық
сандық бейнебақылау жүйелерінен кәсіби жүйелерді жеке қарастырады,
олардың техникалық сипаттамалары бейнелеу мезетінде жоғары сапалы
бейнетізбек алу, бейнесигналды жоғары жылдамдықты өндеу, жедел жады
архивінің ауқымдылығы,видеорегистрации, көпарналы және кө қызметті
қосалқы және жүйелік бағдарламалардың беік жұмыс істеу мүмкіндіктері
болады.Мысалы: кәсіби сандық бейнебақылау жүйесіне 16-64 бейнеарнасы
бар, бейне сапасы 500 -600 ТВЛ рұқсат етілуші кадр көлемі 768х288 және
768х576 қара - ақ бейне және 350 - 400 ТВЛ түсті бейнесигналды
мультиплексірлеу және кері мультиплексірлеуді 12,5 - 25 кадрс
жылдамдықпен өңдеуі қажет.Компрессирленген бейнесигналдар жазу үшін
рұқсат етілген бейне сапасы 150-300 ТВЛ дәрежесінде, тіпті бөлек бейне
кадрлар үшін көлемі 2- 10 Кбайт болуы қажет.Кәсіби бейнебақылау жүйесін
ерекшелендіретін ол қимыл детекторы, ол қарапайым белсенділік детекторы
бар жүйелермен салыстырғанда.[5] Келесі сандық бейнебақылау жүйесінің
сипаттамалық қасиеттерінің бір LANWAN, компьютер желілерінде, яғни
желілік жұмыс істеу мүмкіндігі. Оған қоса ғаламтор желісі және ғаламтор
браузерлері (мысалы, Microsoft Internet Explorer, Netscape, Opera ж.т.б.),
желілік клиенттер арқылы қашықтықты қайшылықты бейнебақылау және
бейнетіркеу құрылымы, қашықтықты желі бойын басқаруды ажырату қажет.
Әдетте қайшылықты қашықтықты бейнебақылау және бейнежазу қасиетті
жүйелер сирек кездеседі, тек кейлері ғана қашықтықтан басқару мүмкіндігін
береді.Көп қызметті желілік қасиеті бар жүйелер, қозғалыссыз қалуда. Бұл
жүйелер өз дамуының бастапқы кезінде немесе әдейі желілік емес болады,
белгілі бір шешімдерді орындау үшін тура бағытты болады.Бейнебақылау
жүйесіне тән қасиеттердің бірі: бейнеөңдеу және бейнежазу кезінде
қолданылатын бейнекадрлардың рұқсат етілген пішімі. Заманауи сандық
бейнебақылау жүйелері қолданылатын, көптеген пішімдері бар. Кәсіби
сандық жүйелер, әдетте сандық өңдеудің максималды рұқсат етілген
пішімдермен 768х576, 720х576 және
768х288 жұмыс істейді. Кейде
бейнебақылау жүйесінің бірнеше қасиеттеріне байланысты 704х576,
640х512 пішімде жұмыс атқаратын жүйелерді кәсіби жүйелер қатарына
жатқызады. Қалғандары 640х480 до 640х256, 384х288, 320х256, 320х240
және тіпті 192х144, 160х120, 80х60 пішімдерімен жұмыс істейді. Kell -
факторына теледидарлы бейне пропорциясына қарайтын болсақ 384х288
пішімі, 250-280 рұқсат етілімі горизонталды теледидарлы сызықты өлшеміне
тең, ал 768х288 және 768х576 пішімі рұқсат етілімі 500 - 600горизонталды
теледидарлы сызықты қара - ақ өлшеміне және 300 - 400 түсті (сапасы (S-
VHS)).Заманауи бейнекамералар қуаттаушы зардты құрылғы матрицасы
келесі пішімде: монохромды жоғары рұқсат етілімді - 782х582, 768х576,
стандарты - 512х582, 512х576, түсті жоқары рұқсатылымды - 782х582,
768х576, стандартты - - 500х582.[15] Бейнебақылау жүйелерінде әдетте қара
- ақ жоғары және стандартты сапалы бейне қолданылғандықтан 768х288
және 768х576 пішімді болады, тек осылар ғана бастапқы кіріс сигналдың
минималды жоғалтусыз өңделеді, сандық өңдеу кезінде максималды
ақпараттық болады.Теледидарлы сызықтардағы бейнеөңдеужазуды
өлшейтін арна рұқсат етілімі. Әдетте кәсіби жүйелерге 500-600 теледидарлы
сызықты рұқсат етілім қара - ақ бейне үшін және 350-400 теледидарлы
сызықты рұқсат етілім үшін қажет. Арна рұқсат етілімі жоғарыда айтылған
бейнекадрдың пішіммен ғана байланысты емес, бейнесигналдарды сандық
өңдеу әдістері. Арнаның максималды рұқсат етілімі сандық композиттік
бейнесигналды сандық өңдеуіне тең, бұл горизонталь бойынша рұқсат
етіліміне шектеу қойады, 350-400 теледидарлы сызығынан кем емес.Бұдан
жоғары шешімді (400-500 теледидар сызығынан жоғары) түсті бейне алу
үшін компонентті түсті сигнал көмегіне жүгінеміз: Y:C, RGB ж.т.б. Яғни
сәйкес (Y) жарықтық және (С) түстілік сигналды кірісті бейнекамераларды
қолдану қажет.
Вертикаль бойынша рұқсат етілімі сипаты маңызды, ол
жүйедегі бейнекадр рұқсат етіліміне әсер етеді: 768х576 пішімі үшін реалды
вертикалды рұқсат етілімі 400-450 сызық(теорияда 576 аспау қажет), 640х480
пішімі үшін рұқсат етілімі 360-400 сызық(теорияда 480 аспау қажет), 384х288
пішімі үшін рұқсат етілімі
200-250
сызық(теорияда
288
аспау
қажет).Пішімнің теледидарлы сызықтан пикселге қайта санағы
кеңейтілгенKell жайтының көмегімен орындалады(горизонт бойынша 0,7-
0,85 және 0,7-0,8 - вертикаль бойынша). Kell- жайты осындай санақты, кез
келген кіріс бейнесигналдың жоларалық, прогрессивті компьютерлік ұнғуға
дейін мүмкіндік береді.Бейнежазу арнасының рұқсат етілімі ерекше бөлуге
болады, ол бейнесигналды копрессирлеу дәрежесіне байланысты кең
түрленеді.Кәсіби жүйелерде жақсылықты сығылған бейненің өзі жеткілікті
рұқсат етілімді қамтамасыздандырады(150-250 теледидарлы сызық), жеке
бейнекадрға шаққанда(1-2 кбайттан 5-10 кбайт дейін).Тәжірибеде өңдеу
жазу арнасының горизонт және вертикаль бойынша рұқсат етілімі EIA1956
кестесі бойынша алынады. Бейне сигналдың сығылу (копрессиясы) және
әдістері.Әдетте сандық (компьютерлік) жүйелерінде келесі сығу тәсілдері
жасалынады:
WAVELET (WL, DELTA-WL
ж.т.б.), JPEG
және
M-
JPEGMPEG (MPEG-1, MPEG-2, MPEG-4 ж.т.б.). Соңғы көрсетідгендер
қарапайым компьютерлі техникадан статикалық бейнені(JPEG) сығудан
келген немесе тұрмыстық сандық ағынды бейне(MPEG) жазудан алынған,
олардың бейнебақылауда қолдануында кей артықшылықтары болады.JPEG
ағынды бейнені қиыншылықпен сығады, ал M-JPEGMPEG болса тірек
кадры көмегімен жұмыс істейді және мультиплексрлеу кезінде жұмыс істеуін
тоқтатады, дара кадрлар арасында пайда болатын кідіс уақыты 100-200
мсжәне өңдеу жылдамдығы 5-10 FPS (frame per second, кадровс). Керісінше
M-JPEGMPEG - әдістері компрессия кезінде өзіне тән көп дәрежелі
бұрмалауға ұшырайды (блоккинг-эффекті, мозайкалы эффект, баспалдақ
тәрізді бұрмалануж.т.б.), кең ауқымды бейнеархивті орнатуды және шағын
сандық бейнежазуды жоғары дәрежелі сығуды қолдану тәжірибе жүзінде
мүмкін емес[9].Осы кемшіліктерден тыс сығу әдістері, WAVELET
түрленуіне негізделеді, яғни толқынды шалп матиматикасы. Бұнда
бұрмалану аз байқалады, ол өз кезегінде жақсылықты компрессрленген
бейнекадрдың сапасына әсер етеді(яғни, жазуойнату рұқсат етілімінің
арнасы).
Бейнебақылау платасының типі - жүйелік қасиет, мультиплексрленген
және мультиплексрленбеген кірістердің саны және бір платаның өңдеу
арнасы. Мультиплексрленбеген бейненің өңдеужазу жылдамдығы. Көбіне
заманауи сандық бейнебақылау жүйесінде мультиплексрленбеген бейнені 25
FPS жылдамдықпен орындайды. 25 FPS өңдеу жылдамдығы тікелей бейне
(live-video)сапасы. Сандық бейнетіркеуіштерде өңделетін бейнекадр пішімі
(768*576, 768*288, 384*288 ж.т.б.) және олардың түстілігі (қара - ақ немесе
түсті) көрсетілмейді. Осыдан жүйелердің қасиеттерін салыстыру қиындық
тудырады. Тағы да өңде және жазу жылдамдықтарынның ерекшеліктерін
ажырата білу қажет, олар бірінен өте қатты ерекше болады.
Мультиплексрленген бейнені өңдеужазу
жылдамдығы, сандық
мәндері және техникалық қасиеттеріне қарайтын болсақ оны түсіну қиын.
Заманауи бейне бақылау жүйесі асинхронды аналогты және гибридті
бейнкамералар қолданылады, ең қарапайым аналогты композитті
бейнешығысты. Кез келген сандық бейнебақылау жүйесіне камерадан
келетін бейне ағындар синхронизациясына уақыт талап етеді. Осы себепті
кәсіби бейне бақылау жүйелерінде мультиплексрленген бейнені өңдеу
жылдамдығы 12,5 - 16 FPS.
Дабылды кіріс және шығыс болуы. Қазіргі кезде бейне бақылау
жүйелері сыртқы күзеттік құралдармен біріктіру барысында арнайы
кірістермен және релейлі шығыспен қамтамаланады. Әдетте дабылды арнайы
кіріс саны 8-ден 64-ке дейін және 8-ден 32- ге дейін релейлі шығысы болады.
Кәсіби бейне бақылау жүйесінде дабылдық жағдай икемді логикалы болып,
шығысында керекті бұйрықты орындауы қажет. Қарапайым бейне бақылау
жүйесінде дабылдық жағдай қарапайым.
Қозғалтқыш құрылғысы және бейнекамера объективімен басқару
мүмкіндігі. Кей бейнебақылау жүйелеріне қозғалтқыш құрылғысы және
бейнекамера объективімен басқару міндет талаптардың бірі. Қазіргі кезде
қозғалтқыш құрылғысы
және бйнекамера
объективімен басқару
қамталанады, ал кәсіби бейнебақылау жүйелері үшін ол міндетті. Көбіне
осындай басқару тәсілі RS - 232RS - 485 интерфейсімен жүзеге асады, ал ол
өз кезегінде бейнебақылау жүйесінде RS - 232RS - 485 интерфейсті
түрлендіргішті талап етеді.
Көп арналы синхронды дыбыс жазу мүмкіндігі. Бейнеге синхронды
дыбыс жазу бейне бақылау жүйесін өте ауқымды түрде толықтырады,
болыпжатқан жайтты жіті қадағалауға мүмкіндік береді. Көбінесе бұл болып
жатқан жайттар бойынша дұрыс шешім қабылдауына лебін тигізеді,
қосымша ақпараттық арна береді. Заманауи бейне бақылау жүйелерінде 1 -
ден 16 - ға дейін синхронды дыбыс арнасы болады.
Бейне ақпартты тарату мүмкіндігі. Бұл бейне бақылау жүйесінен
алынған ақпараттарды құжаттандыру, олардың ішкі пішімді ақпараттарын
сыртқы ақпаратқа түрлендіру мүмкіндігі. Тәжірибе бойынша бейнетізбек кең
таралған AVI пішімді алынады, ал бөлек бейне кадрлар JPEG (BMP) пішімді
болады. Осы пішімді ақпаратты жай ойнатуға немесе Online таратып
көруге болады.
Желілік және телекоммуникациялық сипаттар. Заманауи сандық бейне
бақылау жүйелерінің барлығын қашықтан бейне сараптау немесе басқару
мүмкін. Ол үшін арнайы желілік клиенттер немесе ең қарапайым браузерлер
(Microsoft Internet Explorer, Netscape, Opera ж. т. б.) қолданады. Тәжірибе
жүзінде барлық жүйелер TCPIP хатамаларының көмегімен жұмыс істейді.
Кейлері орнатылған автоматты қоңырау шалу мүмкіндікті және қарапайым
телекоммуникациялық желілермен жұмыс істейді. Кәсіби сандық бейне
бақылау жүйесі шектелмеген бейне сервермен жұмыс істеу және кез келген
ауқымды бір желідегі желілік клиенттер, қайшылықты бейне бақылау орнату
мүмкіндігі, клиент - сервер архитектурасы қолданылады, желілік қамтама
үшін бірыңғай хаттама жүргізу мүмкіндігі, оған қоса ақпаратты ғаламтор
желісінде тарату мүмкіндігі және болған жайттарға сай икемді логикалы
қолданылады.
Қосымша қолданбалы бағдарламаның болуы. Пайдаланушының орнату
кезіндегі жұмысын оңайлату үшін, кәсіби жұмыскерлер көмегіне ретсіз
жүгінбес үшін, қолданбалы бағдарламалар қолданылады. Біріктірілген бейне
бақылау жүйелерін басқа сыртқы күзеттік қосымша құрылғылармен қызмет
ету үшін қолданбалы бағдарлама қажет.
1.4 Кеңседен тыс бейнебақылау
Күзеттік теледидарлама кірісшығыс,терезе, өрт қауіпсіздік басқышы,
қабырғаға жақын аумақта бейнебақылауға мүмкіндік береді. Жұпты қарама -
қарсы бағытталған камераларды қолданған қолайлы болады (1.2 сурет).
1.2 Cурет - Жұптықарама - қарсы бағытталған камералардың фокустау
диаграммасы
1.3 Cурет - Камералардың жұпты орналасуы
Кей мамандар үнемдеу және бекітуді жеңілдету үшін қарсы
бағытталған жұпты орналасқан камерларды қолданады (1.3 - сурет).
Осындай орналастырудың ерекшелігі:кабель үнемделеді;
- бейнекамераларды бекіту жеңілденеді;
- аз фокустық қашықтықты объективтер қажет (камер астында
көрініссіз жерлер азайады, лездік тереңдігі көбірек) резкости);
- ИҚ - жарықтандырғыштар қолданса олардың қуаты аз болады.
1.4 Cурет - Бейне камералардың екі - екіден орналасуы
1.5 Cурет - Бейнекамералардың қарсы екі - екіден орналасуы
Алайда осылай орнатылған бейнекамералардың горизонтальді және
вертикальді көрініссіз жерлері орнату жерінде болады, бұл камераларды
ұрлау және істен шығару жеңіл болады. Сол себепті жұп бейнекамераларды
бөлек қолдануға болмайды. Бұл орнатуды жұпты - бағыттас бірнеше
бейнекамераларды орнату, бір орынға екі карсы бағытты, бірақ әр қарсы
бақытталған жұптарға жататын кездерде қолданады (1.5 - сурет).
Кеңседегі кірісті бақылауда бейнекамераларды оған жақын орнатуға
болмайды. Бейнекамераларды бұзақылардан қорғау мақсатында оны жоғары
орнатады, ал ол өз кезегінде керек бейненің көрініс қырларын дұрыс
көрсетпейді. Қолайлы шешім ретінде бейнекамераларды алшақ орнатып,
ұзын фокусты обьектив қолданады.
1.5 Автортұрақтардағы бейнебақылау
Автотұрақтардағы бейнебақылау жүйелері бірнеше мәселелерді шеше
алады, жалпы жайтты бақылау, кіріс пен шығыс орындарын бақылау,
көліктердің мемлекеттік нөмірлерін тану, жергілікті авто көліктер ді бақылау
ж. т.б.Авто көліктердің мемлекеттік нөмерлерін тану мәселесі жеңілденеді,
егер оған әсер ететін жайт жылдамдық тұрақты болса(Мысалы: автокөлік
шлагбаумге келгенде ) .Тұраққа кіріп жатқан авто көлікті бақылау үшін
шағын, автоматты қақпаға орнатылған шағын көлемді камералар қолдануға
болады.Белгілі жайт кеңсе жанындағы автотұраққа бейнебақылау орнатуға
тура келеді.Егер бейнебақылау үшін екі автотұрақтын шет жақтарда
орналасқан бейнекамера қолданылса, онда олардың көру бұрышы келесі
қатынас арқылы анықталады:
(1.1)
Келесі жайтты естен шығармау қажет, орнату нүктесінен қарсы жатқан
автотұрақ бұрышына дейінгі қашықтық (яғни
), бейнекамераның
шектік аумақ шегіне дейінгі қашықтықтан аспау қажет.
1.6 Cурет - Бұрыш бойынша камералардыорналастыру
Автотұрақта жалпы жайтты бақылау
үшін жеткілікті жоғары
орналасқан камералар қолданады, обьективі төменге бағытталған.
Жабық автотұрақтардағы бейнебақылау үшін, бейнекамераларды
жоғары барлық тізбектегі көліктерді бақылау мүмкіндігі болмайды. Сол
себепті мұндай жерлерде кіріс және шығыс немес тізбекті бақылау орнатуға
болады.
1.7Cурет - Жалпыжайтты бақылау үшін бейнекамералардың орналасу
сұлбасы
Бейнекамера бақылау орнынан биік орналасса, оған тура түстін күн
сәулесінен қорғау қиындық тудырады.
1.6 Ғаламтор желісі арқылы бейнебақылау
Online бейнебақылау тапсырыс берушілерге өте қолайлы және соңғы
кездері кең таралған. Негізінде, ол өзіне қажет аумақты дүниенің кез келген
нүктесінен бақылайды немесе оны бақылауды күзет кәсіпорына беруге
олады. Интерент желісін ғаламдық желі деп жай айтпайды, себебі ол қазіргі
таңда дүние жүзінің кез келген нүктесін қамтиды.Сол себепті іс-сапар, жол
жүрістер сізді жұмыстан қалмауыңызға жағдай жасалады. Керегі тек
ғаламтормен байланыс орнату.
1.8Cурет - Ғаламтор арқылы бейнебақылау
Яғни, ғаламтор арқылы бейнебақылау тек дербес компьютер иесіне
ғана жеткілікті емес, смартфон, мобильді құрылғы, және тағы басқа
электронды құрылғысы барларғада қолдануға болады.Ғаламтор арқылы
немесе локалды желілер көмегімен Online режимінде жұмыс орыны, үйде
бейнебақылауды орнатудың бірнеше тәсілі бар. Сол тәсілдердің көп
таралғандарын және біздің жобаға келетіндерін қарастырайық:
1. Веб - камераларға негізделген тәсіл, көбінесе үй ішінде немес
аулаға қойылады.Бұл тәсіл кәсіби біліктілікті немесе жүйелік
орнату жұиыстарын және қаржылай шығынды көп талап етпейді,
кез келген дербес компьютерді білетін адам орната алады.
1.9 Cурет - Вебкамера көмегімен Online режимдегі бейне бақылауды
орнату
Егер үйіңізде бірнеше USB кірісі бар дербес компьютер болса, керекті
Веб - камера санын сатып алып оларды тек дербес компьютеріңізге қосу
қажет. Әдетте веб - камерамен бірге Online режимінде жүретін бейнені
көруге мүмкіндік беретін бағдарламалық қамтамасы болады.
Қортынды, бұл тәсіл ең арзан әрі, бейнекамералармен Online
режимінде жүретін бейнебақылауды орнату үшін монтаждық жұмыскерлерді
жалдауды қажет етпейді. Бірақ веб - камералардан алынған бейненің сапасы
өте төмен болады, дербес компьютеріңізді күнделікті қоылып тұруын қажет
етеді.
2. Сандық IP камераларға негізделген және техникалық тұрғыдан
алғанда озат болып келеді. Бейнекамералар белгілі бөлінген байланыс
жолымен, радиоарнамен, Wi-fi немесе GSM интернет қылы байланысып,
өзінің тұрақты IP мекені болады.
1.10 Cурет - Сандық ІP камера көмегімен Online режимдегі бейне
бақылауды орнату
Әр камераның IP мекені бойынша әр камерамен байланыс орнатып,
телефон, ноутбук, дербес компьютерге немесе арнайы серверге бейне
жазуды жүргізеді.IP
камераларға
негізделген бейнебақылау сандық
жүйелерге жатады, техникалық тұрғыда белсенді дамуда және
өндірушілердің қолдауына ие. Сандық камераларды орнатудың бірнеше
тәсілдері бар:
GSM
немесе
MMS
камералар көмегімен.Сандық
MMS камералар орнатылған шексіз GPRS ғаламторы бары GSM сим -
картасы болады және қозғалыс датчигі болады.Егер қажет болса өзіңіздің
шексіз GSM ғаламторы бары сим - картаығызды орната аласыз.Бейнекамера
220[В] кернеумен жұмыс істейді, розеткаға қосылған кейін ақпаратты ұялы
телефондарыңызға, планшетке, ноутбук немес дербес компьютерге тарата
алады. Керегі тек бейнекамерамен бірге келетін бағдарламалық қамтаманы
орнатып, өндірушінің серверінде тіреклу қажет.Интернет арқылы
бейнебақылау шағын дүкен, кеңсе немесе қоймаларға өте ыңғайлы. Сіз кез
келген уақытта бейнекамералардан бейне немесе бейнежазбаны алуға
болады.Архивте бейнежазба көшірілңп өндіруші серверіне жазылады, ол
үшін жұмыс бастау алдында бейнекамераны тіркеу қажет. Егер сіз
ақпарттарды өндіруші серверінде сақтауды қаламасаңыз, хостинг қызметін
атқаратын компаниядан жалғаи аласыз немесе өз серверіңізді жасауға өажет
болады. Егер сіз жүйелік бағдарламашы болсаңыз онда сізге әр камерадан
бейнені тарату қиындық тудырмайды.Ең бастысы қарастырылатын аймаққа
бөлінген шексіз интернет болуы қажет. Қазіргі уақытта бұл қызметтер өте
қымбат емес, ал пайдасы өте көп. Бөлінген арнайы сымдық интернет арқылы
Online режимінде жүретін бейнебақылауды орнату жеңілрек болады. Әр
камераны роутер көмегімен ғаламторға тікелей қосуға болады және
жобаланып отырған аймақта сервер орнатуға болады.
1.11Cурет - Бөлінген арнайы сымдық ғаламтор арқылы Online
режимдегі бейне бақылауды орнату
Егре сіздің аймағынызда бөлінген арнайы ғалаторды таңдалған аймақта
орнату мүмкін емес болса, мобильді операторлар Beeline, Activ, Tele2,
көмегіне жүгінуге болады.
Қорытынды, сандық ІP камера көмегімен Online режимдегі бейне
бақылауды орнату техникалық жағынан белсенді және кәсіби, бірақ
бақылауды орнату үшін монтаждық жұмыс құны, камералар бағасы, орнату
өте қымбат.
3.Автоматтардырылған тікелей немесе локалды желілер арқылы
ғаламторға қосылған жұмыс орнына негізделген. Жұмыс орыны дегеніміз
бейнетіркеуіштер немесе арнайы бағдарламалық дербес компьютер және
бейнетіркеу платасы. Бейнетіркеуіш пен дербес компьютерге цифрлы ІР
камералар және аналогты бейнекамераларды қосуға болады.
1.12Cурет - Автоматтардырылған тікелей немесе локалды желілер
арқылы ғаламторға қосылған жұмыс орнына негізделген бейне бақылау
орнату
Қорытынды,автоматтардырылған тікелей немесе локалды желілер
арқылы ғаламторға қосылған жұмыс орнына негізделген тәсі ең сенімді және
қарапайым, қолйлы. Техникалық тұрғыдан алғанда қарастырылған
тәсілдерден озық, бұл бейнебақылау жинақтамасының бағасы да төмен.
2 АЭЖБУ- ДЕ БЕЙНЕ БАҚЫЛАУ ЖҮЙЕСІН ЖОБАЛАУ
2.1 АЭжБУ - дегі бейне бақылау жүйесін сараптау
Бұл жобада автотұрақта бейне бақылау жүйесін жобалаймыз,
орналасқан орны коммерциялық емес акционерлік қоғам Алматы
энергетика және байланыс униерситеті, Алматы қ. Бостандық ауданы,
Байтұрсынов көшесі 126 үй..
Орналасқан аумақта 3 оқу ғимараты (олар өз кезегінде келесі түрде
аталады А- оқу ғимараты, В - оқу ғимараты, С-оқу ғимараты), 2 автотұрақ,
футбол аланы.
Коммерциялық емес акционерлік қоғам Алматы энергетика және
байланыс униерситеті А - оқу ғимаратының алдында орналасқан
автотұрақтағы бейне бақылау жүйесінің бейнекамераларының орналасуы.
2.1 суретте камералардың қамту аумағы көрсетілген. Жоба VideoCad
бағдарламасының көмегімен жасалған.
2.1 Cурет - А оқу ғимараты алдындағы бейнекамералардың қамту
аумағы
Суретте бейнекамераларды керек ақапарат алуға мүмкіндік беретін
немесе керекті аумақты бақылауға және қолайсыз жайттардан сақтануға
арналған орналасулардың модельі жасалған. Бейнекамералардың орналасқан
орны қызыл нүктемен белгіленген.
Келесі бейне бақылау жүйесі жобаланатын жер коммерциялық емес
акционерлік қоғам Алматы энергетика және байланыс униерситеті А және
В оқу ғимараттарының арасында орналасқан автотұрақтағы бейне бақылау
жүйесі. 2.2 суреттен оны бейнебақылау жүйесін тамашалай аласыз.
2.2 Cурет - А және В оқу ғимараты арасындағы бейнекамералардың
қамту аумағы
Мұнда алдынғы бейне бақылау жүйесіне сай бейнекамераларды керек
ақапарат алуға мүмкіндік беретін немесе керекті аумақты бақылауға және
қолайсыз жайттардан сақтануға арналған орналасулардың модельі жасалған.
Бейнекамералардың орналасқан орны қызыл нүктемен белгіленген.
2.2 Бейнебақылауды ұйымдастыру
Бейне бақылауды ұйымдастыру үшін "UControl Бизнес 5S" сандық
бейнебақылау жүйесі қолданылған. "UControl Бизнес 5S" жинақтамасы бұл
жаңа және ілгерінді бағасы бойынша қол жетімді сандық бейне бақылау
жүйесі, ол комерциялық немесе жеке меншік (кеңседе, пәтерде, дүкенде, жер
үйде, ж.т.б.)тәулік бойы бейне бақылауға мүмкіндік береді."UControl Бизнес
5S" жинақтамасының басты элементтеріне сыртқы бейне тіркеуіш ,ол жоғары
сапалы жазбамен 1000Гб көлемді жадты, оған қоса сегіз жоғары
рұқсатылымды (520ТВЛ), ИҚ жарықтандырғышты, төзімді бейнекамера,
тіпті қараңғы уақыттада жазба жүргізе алады. Қамтама өзінің жоғары
беріктілігі мен сапалығымен ерекшелене қоймай, қашықтықтан бейне
бақылау жайтын басқару және қадағалауды ғаламтор арқылы жүргізе алады,
тағы да екі жақты даыбысты байланыс орнату мүмкіндігін береді.
2.3Cурет - UcontrolБизнес 5S бейнебақылау жинақтамасы
2.3 - суреттінде көрсетілген жинақтама құрамына келесілер кіреді:
- Стандартты рұқсаттты төзімді түсті бейнекамера - 8;
- бейне тіркеуіш ;
- бейне камераны бейне тіркеуішпен байланыстыратын BNCBNC 30м
ұзындықты өткізгіші - 8;
- қашықтан басқару пульті;
- USB тышқан;
- Теледидарға қосу өткізгіші;
- Желілік RJ-45 компьютерге қосылатын өткізгіш;
- Бейне тіркеуіш пен 4 камера үшін қорек көзі;
- 8 камера үшін қорек көзі;
- ТД қосылу өткізгіші;
- Бағдарламалық қамтамалы CD-диск;
- қолдану бойынша нұсқаулама;
- Poxipolжелімі және желімді лента.
2.4 Cурет - UControl Бизнес 5S бейнебақылау жинақтамасының
бейнетіркеушінің басқару панелінің беткі беті
2.5 Cурет - Ucontrol Бизнес 5S бейнебақылау жинақтамасының
бейнетіркеушінің басқару панелінің артқы беті
Технические харатеристики видео регистратора комплекта видео
наблюдения UControl Бизнес 5S:
- формат видеозаписи -- H.264;
- разрешение и скорость записи: 352х288 пикселей (25 кадров в секунду
для каждой камеры), 704х576 пикселей (6 кадров в секунду для каждой
камеры);
- восемь видеовходов BNC для камер;
- два видеовыхода на телевизор (типа "тюльпан");
- четыре аудиовхода и один аудиовыход;
- один видеовыход VGA на мониор;
- защита паролем и разграничение прав доступа (2-уровневое);
- возможность записи по: установленному расписанию, детектору
движения;
- тревожные кадры при срабатывании датчиков отсылаются на е-майл
адрес, кроме того, опционально возможно подключение GPRS модуля и
оповещение по SMS;
- возможность управления камерой и просмотра видеозаписей по
Интернету (локальной сети) в режиме on-line (через браузер InternetExplorer),
используя мобильный или стационарный ПК, а также сотовые телефоны или
iPhone;
- связь с ПК по USB-входу;
- копирование архивов на внешние носители (USB-флешка, жесткий
диск (HDD), CDDWD-RW) и передача данных по локальной сетисети
Интернет;
- жесткий диск объемом 1000 Гб (HDD);
- подключение управляемой камеры через порт RS485;
- контроль управляемой видеокамеры по локальной сетисети
Интернет;
- питание: сетевое, 110-220 В (адаптер 12 В3 А);
- габаритные размеры: 300 х 260 х 64 мм;
- вес: 2,05 кг;
2.6 Cурет - UcontrolБизнес 5S бейнебақылау жинақтамасының
бейнекамерасы
UControl Бизнес 5S бейнебақылау жинақтамасының бейнекамерасының
техникалық сипаттамасы:
- саны: барлығы 8 бейнекамера, көру бұрышы 60°;
- матрицсы SONY CMOS 13";
- минималды жарықтандыруы 0,5 Лк дейін. (0 Лк ИҚ-жарықтандырғыш
қосылған кезде);
- "түнгі көрініс"қызметі (ИҚ-жарықтандырғыш 30 м-ге дейін);
- бейнебақылаудың рұқсат етілуі -- 520 ТВЛ;
- "сигналдың автоматты күшейту" қызметі;
- автоматты үзінді 160 - 1100000 cекунд аралығы;
- сигналшуыл қатынасы 48 Дб;
- шығыс бейнесигнал: 75 Ом, 1.0 В;
- қорек көзі: кернеу -- 12 В, пайдаланушы ток -- 500 мА ;
- жұмыстық температуралық аралық: +50 °С - тен -35 °С дейін;
- габаритті көлемі: 65 х 67 х 65 мм;
- салмағы: 0,28 кг;
- вертикалдыгоризонталь бекіту мүмкіндігі;
- қызмет ету мерзімі: 5 жыл.
2.3 UControl Бизнес 5S бейне бақылау жинақтамасын орнату
UControl Бизнес 5S бейне бақылау жинақтамасының құрамы жоғарыда
көрсетілген.Жинақтама қорабын ашқаннан кейін барлық бөшектерді ретімен
қойамыз. BNCBNC 30 м
ұзындықты камераларға қосатын өткізгіштер
көмегімен бейне тіркеуішке қосамыз. 2.7- суретте бейне камераны бейне
тіркеуішке қосылуы көрсетілген.
2.7 Сурет - бейне камераны бейне тіркеуішке қосылуы көрсетілген
Егерде UControl Бизнес 5S бейне бақылау жинақтамасының
бейне
камераны бейне тіркеуішке қосатын өткізгіш ұзындығы қысқа болса, оны
ұзарту мүмкіндігі көрсетілген. 2.8- суретте Бейне камераны бейне
тіркеуішпен байланыстыру үшін өткізгішті ұзартамыз.
2.8 Сурет - Бейне камераны бейне тіркеуішпен байланыстыру үшін
өткізгішті ұзартамыз
2.8 суретте жалғастырғыш тетік немесе қосымша өткізгіш көмегімен
байланыс ұзындығын ұзарту тәсілі көрсетілген.
Енді жинап жатқан құрымылдар өз қызметін атқару үшін, бейне камера
мен жазу құрылғысын қоректену көзіне қосамыз. Қосылуы 2.8 - суретте
көрсетілген.
2.9 Сурет - Бейнекамера мен бейнетіркеуіштін қорек көзіне қосылуы
Келесі жасалынатын ол бейнетіркеуішті ғаламтор немесе жергілікті
желіге қосу.
2.10 Сурет - Бейне тіркеуішті ғаламтор немесе жергілікті желіге қосу
Жазба құрылғысының теледидардың AV кірісіне немесе монитордың
VGA
кірісімен байланыстыру.Бейнетіркеуішті монитормен немесе
теледидармен байланыстырғаннан кейін, жүйені басқарып, камера мен
тіркеуішті керекті сипаттамалар беріп орната аламыз.
2.11 Сурет - Теледидардың AV кірісіне немесе монитордың VGA
кірісімен байланыстыру
2.4 Желіге қашықтан қатынау
Жүйе қашықтан немесе ғаламтор көмегімен қатынас орнату үшін
келесі қадамдарды орындау қажет:
1.
Бейне тіркеуішті LAN-желісі (RJ-45) көмегімен ғаламторға қосу.
2.12Сурет - Жүйеге ғаламтор арқылы қатынау
2. Жүйеге қашықтан қатынас орнату үшін , біз келесі IP мекенді бейне
тіркеуіштерді қосамыз:
- сыртқы тұрақты IP мекен;
- сыртқы динамикалық IP мекен.
Осы мекендердің орнатылуын дәлелдеу үшін, ғаламтор провайдерына
немесе жүйелік әкімшілік көмегіне жүгінеміз.
3. Локалды немесе ғаламтор желісіне рекордерді қосу үшін, келесі
желілік сипаттамалар қажет:
- шлюз
- желі маскасы
- сыртқы IP мекенді қолданған кезде DNS қолданылады.
Бұл ақпараттарды жүйелік администратордан немесе локалды желіге
қосылған компьютерден көруге болады.
Осы ақпаратты MS Windows операционды жүйе арқылы жүзеге асады:
a) Пернетақтада WindowsжәнеRпернесін басамыз.Бағдарлама және
бұрық терезесі ашылады:
2.13 Сурет - Бағдарлама және бұрық терезесі
б) cmd енгізіп ENTER басыңыз.
в) Ашылған терезеде
ipconfigall
және
ENTER
пернесін
басмыз.Компьютер тіркеуіш жалғанған желінің сипаттамаларын береді.
2.14 Сурет - Компьютертіркеуіш жалғанған желінің сипаттамалары.
4. Қажетті орнатуларды орындаймыз. Ол үшін жоғары төмен
оңғасолға батырмаларымен желілік орнатуларды орындаймыз.
2.15 Сурет - Тіркеуішке қажет орнатулар.
2.5 Тіркеуішке локалды немесе ғаламтор желісі арқылы қосылу
1. Басты шарт ол браузерді немесе клиент бағдарламасын ашу қажет.
2. Мекен бөлімінде керек құрылғының IР мекенін жазу қажет
2.16 Сурет - Браузердің басты беті
2.17 Сурет - Жүйеге кіріс беті
3. Құпия сөздің енгізу немесе тек өз тіркеу атынызды енгізу қажет
2.18 Сурет - А - оқу ғимаратының алдында орналасқан автотұрақтағы
бейне бақылау жүйесінің интерфейсі
2.19 Сурет - А және В оқу ғимаратының аралығында орналасқан
автотұрақтағы бейне бақылау жүйесінің интерфейсі
3 БЕЙНЕБАҚЫЛАУ СИПАТТАМАЛАРЫН ЕСЕПТЕУ
3.1 Винчестерді есептеу (қатқыл дискті)
Есептеулер Calculator 2.0 бейнебақылау жүйелерін есептеуге арналған
бағдарлама көмегімен алынған. Бағдарлама бейнебақылау жүйелерінің
сипаттамаларын есептеу мүмкіндігін береді. Бағдарлама көмегімен
бейнебақылау уақытын,траффигін, қатқыл диск көлемін есептеу мүмкіндігін
береді.Бейне бақылаудың винчестер көлемін есептеу үшін кадрдың орта
мәні, жазу жылдамдығы, камера саны, апталық мерзімі, уақыты
қажет.Винчестер көлемін есептеу үшін келесі мәндер қажет:
3.1 К е с т е - Винчестерді есептеуге қажетті мәндер
3.1 Сурет - Траффикті есептеудің бағдарламалық көрінісі
3.2 Уақытты есептеу
Есептеулер Calculator 2.0 бейнебақылау жүйелерін есептеуге арналған
бағдарлама көмегімен алынған. Бейне бақылаудың бейне жазу уақытын
Берілгені
мәні
Кадрдын орта мәні (кб)
12.5
Жазу жылдамдығы (кадрсек 1 камера үшін)
25
Камер саны, n
8
Аптадағы күн саны
3
Уақыт (сағаткүн)
24
есептеу үшін кадрдың орта мәні, жазу жылдамдығы, камера саны, қатқыл
диск көлемі қажет. Уақытты есептеу үшін келесі мәндер қажет:
3.2К е с т е - Уақытты есептеуге қажетті мәндер
3.2 Сурет - Уақытты ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
