Алматы ЖЭО-1дегі БКЗ-160-100 қазандығын жаңғырту
Аңдатпа
Бұл дипломдық жұмыста Алматы ЖЭО-1дегі БКЗ-160-100 қазандығын
жаңғырту қарастырылды. Жаңғыртуда қолданыстағы отын түрі Қарағанды
көмірінен табиғи газға өзгертілді. Қазандықтағы отын түрін ауыстырғанға
дейінгі және кейінгі жүктемелер есептелінді. Табиғи газ отынын жағуға
байланысты газды оттық таңдалынды. Экономикалық бөлімінде ЖЭО-1 дегі
БКЗ-160-100 қазандығын жаңғыртуға дейінгі және кейінгі өзіндік құны
анықталды. Өмір тіршілік қауіпсіздік бөлімінде өрт қауіпсіздік шаралары
сипатталды.
Аннотация
В дипломной работе была рассмотрена модернизация котла БКЗ - 160 -
100 в ТЭЦ - 1 города Алматы. При модернизаций ранее сжигаемое твердое
топливо, а точнее Карагандинский уголь был заменен на газовое топливо. Были
рассчитаны тепловые нагрузки до и после замены топлива. По соответствию
тепловых нагрузок котла выбрано газовая горелка. В экономической части
рассчитал себестоимость ТЭЦ - 1 до и после модернизаций горючего в котле
БКЗ - 160 -100. В части охраны труда была рассмотрена пожарная
безопасность.
Мазмұны
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .9
I Тарау. Алматы ЖЭО-1 жылулық есептеу
1.1
1.2
АлЭС 1- ЖЭО қысқаша сипаттамасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .11
1-АЖЭО негізгі қондырылғылары және цехтардың қысқаша сипаттамасы
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 14
1.3
1.4
1.5
1.6
1.7
1.8
1.9
Отын тасымалдаушы цех ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .14
ЖЭО-ң жылумен қамтамасыздандыру жүйесі ... ... ... ... ... ... ... . ... ... ... ... 14
Мазут шаруашылығы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...15
Газ тәрізді отын шаруашылығы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..16
Қазандық цех ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .16
Шығырлық цех ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .17
Электрлік цех ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 17
1.10 Химиялық суды тазарту ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...18
1.11 АлЭС 1-ЖЭО-ның СКШ(сұйық күлді шығару) жүйесі ... ... ... ... ... ... ... . ..19
1.12 Бас тұрқының орналасуы және бас жоспары ... ... ... ... ... ... ... ... ... ... ... ... 20
1.13 ЖЭО-ның қағидалық жылулық сүлбесі ... ... ... ... ... ... ... ... ... ... ... ... ... ... 21
1.14 Станцияның жылулық бөлігін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..21
1.15 Станцияның электрлік бөлігі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ..24
1.16 АЖЭО және оның қалаға экологиялық күйіне әсер етуі ... ... ... ... ... ... ... .27
1.17 ЖЭО-ның жылуландыру қондырғысының жылу есебі ... ... ... ... ... ... ... .. .28
II Тарау. БКЗ-160-100 қазандығын жаңғырту
2.1 ЖЭО 1-дегі БКЗ-160-100 қазандығы ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... .30
2.2 Жылулық есептеудің салыстырмалы нәтижесі ... ... ... ... ... ... ... ... ... ... ... ..30
2.3 БКЗ-160-100 қазандығының қатты отында есептелуі ... ... ... ... ... ... .. ... ... .31
2.4 БКЗ-160-100 қазандық қондырғысының табиғи газдағы есептелуі ... ... ... 34
2.5 Қазан қондырғысының және отын шығынының жылулық теңестігін
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..39
III ТАРАУ. Экономикалық бөлім
3.1 Алматы қаласындағы ЖЭО-1 БКЗ-160-100 қазандығын жаңғыртуға дейінгі
және пайдаланудың бизнес жоспары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .44
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
1 - ЖЭО-ның жылдық энергия жіберуін анықтау ... ... ... ... ... ... ... ... ... ... .44
Отынға жұмсалатын шығынды анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ..45
Отынды қолданудың ПӘЕ-ін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 46
Суға жұмсалатын шығындарды есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ...46
Еңбекақы шығындарын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..46
Амортизациялық аударылымдарды есептеу ... ... ... ... ... ... ... ... ... ... ... ... .48
Ағымдағы жөндеу шығындарын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ..48
Шығарындыларға төлемдерді есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...49
3.10 Жалпы стансалық және цехтық шығындарды есептеу ... ... ... ... ... ... ... ... .49
3.11 Энергия жіберудің өзіндік құнын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... 49
3.12 Алматы қаласындағы ЖЭО-1 БКЗ-160-100 қазандығын жаңғырту және
пайдаланудың бизнес жоспары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...50
3.13 ЖЭО-ның жылдық энергия жіберуін анықтау ... ... ... ... ... ... ... ... ... ... ... ...51
3.14 Отынға жұмсалатын шығынды анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... .52
3.15 Отынды қолданудың ПӘЕ -ін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .52
3.16 Суға жұмсалатын шығындарды есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... 53
3.17 Еңбекақы шығындарын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. ... .53
3.18 Амортизациялық аударылымдарды есептеу ... ... ... ... ... ... ... ... ... ... ... ... ..54
3.19 Ағымдағы жөндеу шығындарын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ...55
3.20 Шығарындыларға төлемдерді есептеу ... ... ... ... ... ... ... ... . ... ... ... ... ... ... ...55
3.21 Жалпы стансалық және цехтық шығындарды есептеу ... ... ... ... ... ... ... ... .55
3.22 Энергия жіберудің өзіндік құнын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... .56
ІV ТАРАУ. Өміртіршілік қауіпсіздігі
4.1 Жұмыс жағдайын талдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... 58
4.2 Жеке аппараттарға немесе бөлмеге автоматты өрт сөндіру жүйесін
қолдануды негіздеу және таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ..61
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .68
Пайдаланған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... .69
Кіріспе
Жылуэнергетика халықтық шаруашылықтыің қазіргі заманға сай
индустриалды дамыған сала болып табылады. Энергетиканың дамуындағы
негізгі бағыт өндірістің, қалалардың және елді мекенді энергиямен қамдау
орталықтандыру болып табылады.
Мемлекет Басшысымен және Мемлекеттік индустриалдық -иннвациялық
даму бағдарламасымен Қазақстандағы ішкі жалпы өнімнің энергия шығынын
2015 жылға қарай кемінде 10% - ға және 2020 жылға қарай 25% - ға төмендету
бойынша міндеттер қойылған. Сондай - ақ 2013 жылғы 26 қаңтарда Үкіметтің
кеңейтілген отырысында энергия тұтынуды 10% - ға жыл сайынғы төмендетуді
қамтамасыз ету және Энергия үнемдеу 2020 жаңа арнайы бағдарламасын
әзірлеу бойынша міндеттер қойылған. Бұл жүзеге асыру үшін биыл Қазақстанда
электр энергиясын өндіру 86 млрд. киловаттсағатты құрамақ. Бүгінде еліміздің
энергия жүйесінде 415 мегаватт жаңа энергия қуаттары іске қосылды. Жыл
соңына дейін еліміздегі жиынтық қуаттылық 900 мың мегаватты құрамақ,
еліміздің отын қоймаларында 3,9 млн. тоннадан астам көмір және 123 мың
тонна мазут дайындалды.
1-ЖЭО Алматы қаласын жылумен қамтамасыз ету аймаққа кіреді және қаланың
орталық бөлігінің тұтынушыларын жылумен қамтамасыздандырады.
АлЭС 1-ЖЭО-ның негізгі
қондырғыларының
құрамы
және
оның
сипаттамалары төменде келтірілген:
-Р-2590-18 типті №8 ст.шығырлық агрегат 1960ж орнатылған. 1996ж
шығыр қақпақшасын, цилиндрін және бу жіберуші құбырын ауыстырған;
-Мазут және газбен жұмыс істеу үшін арналған су қыздырғыш қазандар;
-Қазандық жылу өңдірулігі: мазутпен жұмыс істегенде -75 Гкалсағ, газбен
жұмыс істегенде -100 Гкалсағ.
1-ЖЭО жұмыс істеу тәртібі - жыл бойы жылулық сызбақ бойынша жұмыс
істейді. Жылу желісінің ыстықтық сызбағы - 15070˚С. Ыстық сумен
қамтамасыздандыру жүйесі-ашық.
АлЭС 1-ЖЭО 1935ж пайдалануға берілді. Станса дамуы бірнеше кезекте жүзеге
асырылды.
ЖЭО-ның жылулық және электрлік қуатының шектелуі келесілермен
анықталады:
* Атмосфераға зиянды заттардың шығуын төмендету талабына байланысты
бу және су жылытқыш қазандардың өндіруліктерін шектеу;
* Шығырға көрсетілген ( номиналды ) бу шығысын қамтамасыздандыру
үшін бу қазандардың жеткіліксіз өнімділігімен анықталады.
1932ж ЖЭО құрылысы үшін ауданша қаладан тыс жерде орналасқан
болатын. Дәл қазіргі уақытта станса қала орталығында болып қалды және оның
пайдалануы қаланың экологиялық ақуалына қатты ықпал етеді. Негізгі
мәселелер атмосфералық ауданы ластау, күлқож шығару қалдықтарының
таралуы, өндірістік қалдық сулардың тасталуы болып табылады.
АлЭС 1- ЖЭО үш түрлі отынды пайдаланады: табиғи газ, мазут және
Қарағанды көмірінің байыту қалдығы.
Дипломдық жобадағы экономикалық бөлігінде ЖЭО-ның БКЗ-160-100
қазандықтарының жаңғыртуға дейінгі және жаңғыртудан кейінгі өзіндік құны
қарастырылды.Өмір тіршілік қауіпсіздік бөлімінде ЖЭО-да және тұрмыстық
жағдайларға байланысты өрт қауіпсіздігі қарастырылды.
Негізгі бөлімде БКЗ-160-100 қазандығының қатты отындағы мәләметтері
және есептемесі көрсетілген. Қазандықты жаңғырту барысында БКЗ-160-100
қазандығына газды оттық
орнатылды.Қатты отын түрі
табиғи газга
алмастырылып, есептеулері қарастырылмақ.
I Тарау. Алматы ЖЭО-1 жылулық есептеу
1.1 АлЭС 1- ЖЭО ҚЫСҚАША СИПАТТАМАСЫ
АлЭС 1-ЖЭО ең үлкен орталықтандырылған Алматы қаласының жылуын
қамтамасыздандыратын аймаққа кіреді және қаланың орталық бөлігінің
тұтынушыларын жылумен қамтамасыздандырады. 1-ЖЭО қуатының күйі
бойынша 01.01.2009 ж. келесідей көрсеткіштерді құрайды.
1.1 Кесте -ЖЭО қуатының көрсеткіштері Атауы
Электрлік
Мвт
Жылулық
Гкалсағ
Қазандардың
өнімділігі, тсағ
1
2
3
4
Орнатылған
145
1203
960
Жайғасулық
11048
913,2
941
(қыстажазда)
ЖЭС-ғы ыстық судың жылулық жүктемесі - 887 Гкалсағ құрайды,
сонымен қатар ыстық сумен қамтамасыздандыру -136 Гкалсағ; бу шығыны -
102176 тсағ; ал ішкі тұтынушыларға - 1,6 МПа.
АлЭС 1-ЖЭО-ң негізгі қондырғыларының құрамы және оның
сипаттамалары төменде келтірілген:
- Р-2590-18 типті № 8 ст. шығырлық агрегат 1960 ж орнатылған. 1996 ж
шығырдың қақпақшаны, цилиндрді және бу жіберуші құбырды ауыстырылды;
- Мазут және газбен жұмыс істеу үшін арналған су жылытқыш қазандар.
- Жұмыстың қазандық жылу өнімділігі: мазутпен жұмыс істеген кезде -
75Гкалсағ, газбен жұмыс істеген кезде - 100 Гкалсағ.
1-ЖЭО жұмыс істеу тәртібі - жыл ішінде жылулық сызбақ бойынша
жұмыс істейді. Жылу торабының ыстықтық сызбағы -150700С. Ыстық сумен
қамтамасыздандыру жүйесі - ашық.
АлЭС 1-ЖЭО 1935ж пайдалануға қосылды. Станция дамуы бірнеше
кезекте жүзеге асырылды.
Бас тұрқысында орта қысымды негізгі қондырғы орналастырылды, ары
қарай дамығанда - жоғары қысымды. Дәл осы уақытта бірінші екі кезектердің
қондырғылары, яғни №1-7 қазанда, №1-7 шығырлар, бөлшектенген.
Қазандық цех ғимараты, онда №1-6 қазандары орналасқан, алынып
тасталған, машиналық зал ғимараты жөндеу мақсаты үшін және қоймалық
бөлме ретінде пайдаланылады. Сондықтан, пайдалануда алты №8-13 ст. жоғары
қысымды қазандар, №8-10ст. шығырлар. №7 бөлшектенген шығырдың
шықтағышы №8-10 шығырдың май суытқыштың суытылған суы үшін жылу
алмастыру ретінде пайдаланылады.
№1-7 су жылытқыш қазан бөлек су жылытқыштық қазандық ғимаратта
орналастырылады.
ЖЭО-ң жылулық және электрлік қуатының шектелуі келесілермен
анықталады:
* Атмосфераға зиянды заттардың түсуін төмендетуі бойынша
талабымен байланысты бу және су жылытқыш қазандардың өнімдерін еріксіз
шектеумен;
*
Мазутты төмендету кезіндегі су жылытқыш қазандардың
өнімділігін шектеумен;
* Шығырға номиналды бу шығынын қамтамасыздандыру үшін бу
қазандардың жеткіліксіз өнімділігімен.
1932ж ЖЭО құрылысы үшін ауданша қаладан тысжерде орналасқан
болатын. Дәл қазіргі уақытта станция қала орталығында болып қалды және
оның пайдалануы қаланың экологиялық ақуалына қатты әсер көрсетеді. Негізгі
мәселелер атмосфералық ауаның ластау, күл қож шығару қалдықтарының
таралуы, өндірістік қалдық сулардың тасталуы болып табылады.
АлЭС 1-ЖЭО үш түрлі отынды пайдаланады: табиғи газ, мазут және
энергетикалық, Қарағандылық көмір шоғырмасы.
Энергетикалық қазандарда көмір жағылады, су жылытқыштарда - мазут.
Су жылытқыш қазандарда күз-көктемді кезеңдерде және жазда
энергетикалықта маусымды артық газды жағады.
Көмір станцияға темір жол арқылы келеді, оның түсірілуі вагон
аударғышта жүзеге асады.
Қыстық кезеңде қатып қалған отын келген кезде, көмір барлық вагондар
жібіту қондырғыларынан өтеді.
Көмірдің ашық қоймасында 250000 т көмірді сақтау үшін есептелінген.
Штабелде көмірді ауыстыру жылына бір реттен аз болмайды, қоймада көмірді
сақтау нормасының талаптарына сәйкес.
Мазут Қазақстанның мұнай өндіруші зауыттарынан цистерналарға келіп
түседі. Мазут қоймасы екі 2х1000 м3 сақтау қоймасы және екі 2х2000 м3
шығындық қоймадан тұрады.
Газдық отын газ құбыры бойынша газ таратушы пунктіне келіп түседі
және содан кейін энергетикалық су жылытқыш қазандарға әкелінеді.
1-ЖЭО-ң көлденең байланыстарына сәйкес бу, қоректік су, шық бойынша
жылулық болады.
Бастапқы сумен қазандарды және жылу желілерін толықтыру үшін
талғарлық сутасуының суын пайдаланылады. Ауыз су сапалық өнделмеген су
екі диаметрлері 1000мм сутасулармен келіп түседі және жоғарлатылған
сорғылармен №7, 9,10 шығырлардың электр жинағыштарын суытуына келіп
түседі. Жылытылған өнделмеген су химиялық су тазартуға келіп түседі.
Қазандардың қоректік су химиялық суды таазртудан кейін атмосфералық
деаэраторларға бағытталады және №9,10 шығырларды жанғырту жүйесіне
сорып алғыш сорғылармен теріледі, қоректік судың қыздырылуы
шығырлардың жоғары қысымды қыздырғыштарды іске асады.
Жылу желіден қоректік судың деаэрациясы вакуумды деаэраторларға
өңделеді.
Жылу желідегі қоректік су қоры 2х5000 м3 аккумуляторлық күбілерде
қамтамасыздандырылады.
Желілік судың қыздырылуы негізгі және шындық қыздырғыштарда және
су жылытқыш қазандарда тізбектеліп өнделеді.
Желілік суды жіберу сүлбесі екі сатылы. Екінші көтеруден желілік
сорғысы су жылытқыш қазандар алдында орналастырылады.
1-ЖЭО-да ыстық судың жылуын жіберуі алты екі құбырлық бас жолдары
арқылы жүзеге асады.
Технологиялық қажеттілікке 1,3 МПа Буды пайдаланушы кәсіп орын,
оны төрт бу құбырлары бойынша №9,10 ст. шығырлық өндірістік алуынан №8
ст қарсы қысым шығырынан және қысым және температура шегергіш
қондырғы (РОУ) арқылы №7 ст. бу қазандарынан алынады.
Күл қожды шығару жүйесі - айналымдық сұйықағулық.
Энергетикалық қазандардан түтін газдар биіктіктігі 80м және 4,3м - өрнеу
диаметрлі екі түтіндік құбырлар және 45м биіктікті бір металдық құбыр арқылы
шығарылады.
Түтін газдары атмосфераға түсер алдында дымқыл күл ұстағыштарда
күлден тазартылады.
Су жылытқыш қазандардан түтін газдарын биіктігі 80 м және өрнеу
диаметрі - 4,3м екі түтіндік құбырлар арқылы шығарылады.
Бас тұрқыны негізгі қондырылғылармен басқару деаэраторлық
этажеркада 8м белбеуде орналасқан топтық қалқандармен жүзеге асады.
Қазіргі бас тұрқы 50-ші, 60-шы, 70-ші жылдардың басында, станцияны
кеңейткен кезде құрылған.
Қаңқа ғимараты - металлдық, қабырғалық шектеулер - темір бетондық
тақта алымынан.
Бас тұрқынын өткіні келесідей:
- Шығырлық бөлім - 27м;
- Деаэраторлық бөлім -8,5 м;
- Қазандық бөлім 25м;
- Шанақтық бөлім - 8,5 м;
- Бағандар адымы - 6 м;
- Қаңқа-металдық;
- Қызмет көрсетуді бағалау - 8м;
Машиналық бөлімде жүк көтергіштігі 10020 т мосттық кран орналасқан.
Қазандық бөлімде жүк көтергіштігі 5т электрлік кран - балкалар
орналасқан.ЖЭО-ң электрік қуаты жылулық тәртіпте 110 МВт. жаздық.
1.2 1-АЖЭО негізгі қондырылғылары және цехтардың қысқаша
сипаттамасы
Алматылық 1-ЖЭО-да төрт негізгі цехтар жұмыс істейді: отын
тасымалдаушы цех, қазандық цех, шығырлық цех және электрлік цех. Бұлардан
басқа да қосымша екі цех жұмыс істейді: химиялық су тазалау цехі және ТАСС
цехі.
1.3 Отын тасымалдаушы цех
1-ші ЖЭО-ға қатты және сұйық отынды жеткізу алматылық темір жол
арқылы жүзеге асады.
ОТЦ териториясында қатты және сұйық отын қоймасы орналасқан.
Сұйық отын астына төрт сиымдылық бөлінген. Екеуі 1000тонналық, екеуі 2000
тонналық - ол шығырдың сиымдылығы.
ОТЦ-да отынды жағуға дайындау және өңдеуі жүзеге асады. Қатты
отындар диірмендерде тозан күйіне дейін үнтақталады және тасығыш арқылы
шанаққа бағытталады.
Электрлік және су жылытқыш газдарды негізгі отын ретінде, табиғи
газды жағуға ауыстырған кезде, энергетикалық қазандар үшін - қосалқы отын
ретінде көмірді және су жылытқыш қазандар үшін - мазуты сақтауды
қарастырылады.
Дәл қазіргі кезде Орта Азиядан ДУ500 газ құбырының бас жолы арқылы
Алматы қаласына келіп түсетін артық табиғи газ АлЭС 1-ЖЭО - да, көбінесе
жаздық тәртіпте жағылады. Ішкі газ құбырлардың бар жүйесі жұмыс кезінде
жазғы тәртіпте қажетті газ көлемін беруді қамтамасыздандырады.
Табиғи газды негізгі отын ретінде пайдалану қажет етеді:
Құрылыстарды бітіру есебінен және пайдалануға екінші ДУ1000 газ
құбырының бас жолын енгізу есебінен қалаға газ құбырдың бас жолы арқылы
газды жіберуін өсіреді;
Жаңа газ құбырлардың енгізумен электр станцияның ішкі газбен
қамтамасыздандыру жүйесін жаңғырту.
Бас жол газ құбырларды пайдаланумен, сонымен қатар екінші жолдың
аяталмаған құрылысы мен Интергаз Центральная Азия (ИЦА) компаниясы
айналысады.
1.4 ЖЭО-ң жылумен қамтамасыздандыру жүйесі
Дәл осы уақытта АлЭС 1 - ЖЭО да энергетикалық Қарағандылық көмір
шоғырмасы келесі орташаланған сипаттамалармен жағылады:
- Жылу өлшем бірлігі - 5446 Ккалкг
- күлділік - 22,43%
- ылғалдылық - 9,14%
Қатты отынды жағу БКЗ-160-100Ф қазандарында жүзеге асады.
Энергетикалық шоғырмамен бірге станцияға ҚР басқа бассейндар
көмірлері реттік өндірістік өнім келіп түседі.
БКЗ-160-100Ф үшін сағаттық отын шығыны 20,3 тсағ құрайды.
Жазғы кезеңде энергетикалық қазанда артық табиғи газ жағылады,
жылытулық 1-ЖЭО үшін газ бөлінбейді.
7 х ПТВМ-100 су жылытқыш қазандарда негізгі отын ретінде мазут,
сонымен қатар артық табиғи газ жағылады.
Отындағы 1-ЖЭО есептік қажеттілік, энергетикалық және су жылытқыш
қазандарды газбен жұмыс істеу шарттары кезінде, қыста 184300 нм3сағ; жазда
- 30000-40000 нм3 сағ құрайды.

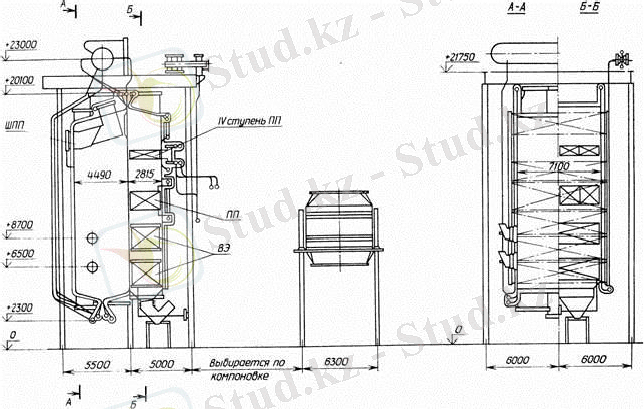

Сурет -1.1. БКЗ-160-100 қазандығы
1.5 Мазут шаруашылығы
Алматылық 1-ЖЭО-ң мазут шаруашылығы үш жолдық ағызулық темір
жолдық эстакадалардан тұрады, ол бір уақытта 18-60 кубтық цистерналарды
түсіру үшін арналған; жерасты темір бетондық қабылдаушы сиымдылықтан;
мазут сақтаушы, 10000 м3 сиымдылықты 2 металдық қоймалар, сорып алушы
сорғысымен, сыртқы сорғылармен қондырылған; мазут сорғылық және 2000 м3
сиымдылықты 2 шығындық мазут қоймасы.
1.6 Газ тәрізді отын шаруашылығы
Газбен қамтамасыздандыру 400мм диаметрлі құбырлар бойынша 0,3 -
0,4МПа қысымымен 1-ГРС тан және құбыр диаметрі 700мм, 0,3МПа
қысымымен Гульдер ГРП арқылы 2-ГРС тан қамтамасыздандырылады. 1-ЖЭО
газбен қамтамасыздандыру сүлбесі тұйық. ЖЭО ауданшасында барлық газ
шаруашылығының элементтері барлық жұмысшы қазандармен; энергетикалық
және су жылытқыш максималды газ шығынына есептелінген.
1-ЖЭО-ң ауданшасында газбен қамтамасыздандыру жүйесі келесі
түйіндерден тұрады.
- 1-ГРС мен 2-ГРС тан әкелінетін газ құбырлары;
- Газ реттегіш пункт
- ішкі ауданшалық газ құбырлары (орташа қысымды);
- Энергетикалық және су жылытқыш қазандардың газ құбырларымен
1.7 Қазандық цех
ОТЦ-тан кейін отын қазандық цехқа әкелінеді, осында жанады.
1-АЖЭО қазандық цехте БКЗ-160-100Ф бу қазандары орналасқан, БКЗ-160-
100Ф қазандары тек электр энергияны өндіру құбылысында жұмыс істейді.
Аталып өткен қазандардан басқа ҚЦ-та №1-7 ПТВМ-100 су жылытқыш
қазандары орналасқан, олар 1500С ыстықтықта жұмыс істейді және 80 Гкал
жүктемені орнатады.
Бірінші су жылытқыш қазандар; №1-7
ПТВМ-100 қазандары 1-ЖЭО-да қаздыру бетінің жұмысының
сенімділігінің көбейту және жылу өнімділігін номиналға дейін үлкейту
мақсатында орнатылды, олар ЭСКБ-БТИ өңделген жобасы бойынша
жаңғыртуды өтті. Соған байланысты қалқаның шет және артқы жағы
орналасқан оттықтың ағынды бөлігі зауыттық құрылмасынан айырмашылығы
бар.
1- жылу өнімділік (Гкалсағ)
2 - ошақ құттысының көлемі (м3) - 275,3
3- ағымдық бөліктің беті (м2) - 2743
4- қазандар осі бойынша өлшемдер (мм) ені - 6900, тереңдігі - 6900,
биіктігі 14450;
5- қалқан құбырларының диаметрі - 6х3
6 -құбырлар арасындағы адым - 64
7- ағымдық бөліктік құбыр диаметрі (мм) - 38х3
8- адымдар: көлденең (мм) - 110 және бойлық - 60 мм
9- сулық көлемі - 30 м3
10- екі жүрістік сүлбе бойынша номиналды су шығыны - 2400 м3сағ
11- минималды су шығыны - 1500м3сағ
12 - жайғасулық жүктеме 80Гкал - Т =150 болған кездегі
№8-13 бу бкз-160-100 бу қазандары Барнаул қазандық зауытында
дайындалған. Қазан қуаты 160 тсағ, жұмыстық қысым - 100 атм, жұмысшы
ыстықтық -540.
1.8 Шығырлық цех
ҚЦ өндірілетін бу шығырлық цехқа келеді. Цехта №8 Р-25 және №10 ПТ-
60-9013 шығырлар орналасқан. Қуаты 60МВт шығыр қысымы 90атм кезінде
және өндірістік алу 13атм кезінде жұмыс істейді. Шығыр шығырлық цехтарда
орналасқан өндіргіштермен қосылған. Цехта №8 ТВФ-30 және 10 - ТВФ-60
өндіргіштер жұмыс істейді.
Шығырлар:
№8 - Р - 25
№9, №10 - ПТ - 60-9013 бу шығыры екі цилиндрлік бір валды агрегат
болады.
1.
2.
3.
4.
5.
6.
7.
8.
9.
номиналды қуат - 60000 кВт
бір минуттағы айналу саны - 3000
ст. кл. алдында жаңа бу t - 535
шықтағыштағы қысым - 0,035 атм.
суытылған су температурасы - 20
шығыр арқылы мах бу щығыны - 402 тсағ
шықтағышқа мах бу өтуі - 170 тсағ
Реттелген өндірістік алудың бу қысымы - 18 атм
жылуландыру алудың бу қысымы - 2,5 атм
1.9 Электрлік цех
Шығырлық цехта өңделген энергия ЭЦ барады, онда олар жиналады және
түрлендіріледі және тұтынушыларға жіберіледі.
Өндіргіштер:
№8-ТВФ-30 номиналды жүктемесі - 30
№9,№10 - ТВФ - 60 №9-10
Қуат кВт
Қуат кВт
60000
75000
70000
82400
Өзіндік қажеттіліктердің электрлік электрқабылдаушыларды
қоректендіру келесе кернелер мен ток қарастырылған:
- 200 кВт және одан жоғары қуаты бар электр қозғалтқышы үшін - 6кВ;
- аз қуатты электр қозғалтқыш үшін - 0,4 кВ;
- пештерді қоректендіру электр қозғалтқышы, шығырлардың апаттық
майсорғылары, апаттық жарықтандыру - 220 в тұрақты тоқ.
Өзіндік қажеттіліктер қондырғылары 6,3 кВ кернеумен орналасқан ЖЭО
бөліктері 20 секциадан тұрады.
Бас тұрқының тоқ қабылдаушылары КРУСН-6кВ №1,2,5,6 бөліктерімен
қоректенген.
КРУСН-6кВ №3,4,9 секуиясымен сужылытқыш қазандармен
тоққабылдаушының қоректенуі орындалған.
Токқабылдағыштың қоректенуі үшін жоғарлататын сорғыдан мазут
сорғысында, хим-қ сутазартуда, жылужелісін сорғылық қоректенуінде
№7,8,9,10 КРУСН-6 кВ секциялары қарастырылған.
КРУСН -6 кВ секциясына сайкес РУСН-0,4 кВ секциясы бастұрқыда,
сужылытқыш қазандарда суды химиялық тазартуларда , мазут сорғыларда отын
жіберуге қоректенген.
Аз қуатты тұтынушыларды қоректендіру үшін 0,4 кВ кернеумен, ал
сонымен қатар жарықтандыруға екіншілік күштік жинтылықтар
қарастырылады.
1.10 Химиялық суды тазарту
Жылу желілерін жәәне қазандарды қоректендіру үшін суды химиялық
жолмен тазалауды сумен қамтамсыздандыру көзі, барлық басқалары сияқты, 1-
ЖЭО сумен қамтамасыздандыру қалалық су өткізгіш Толғандық суы болып
табылады.
Бастапқы судың сапасын талдау нәтижелері бойынша соңғы жылдары
тұрақты.
Өнімділігі 4500 мсағ жылу желісін қоректендіретін қазіргі суды
химиялық тазалау, ыстық сумен қамтамасыздандырудың ашық сүлбесі үшін
келесі сүлбелермен жобаланған:
Сужылытқыш қазандардың жұмыс істеу кезінде - күкірт қышқылымен
қышқылдату, декорбанизациялау, 100% натрий катиондау
Су жылытқыш қазандарын өшіру кезінде күкірт қышқылымен
қышқылдату, декорбанизация аралық сүзгілер. Аралық сүзгілер ретінде натрий
- катиондау сүзгілерін пайдалану қарастырылған.
1992 жылдан бастап жылулық желілердің қоректік суын өңдеу
жобаланбаған кезде сүлбе бойынша фосфаты бар кешендік тұрақтандыру
жолымен (ИОМС). ИОМС - ты мөлшерлеу үшін бар қышқылдату түйінімен
пайдаланады. Натрий - катиондау қондырғысы дайында тұр.
Бу қазандарын қоректендіруші химиялық су тазалау келесі сүлбелер
бойынша жұмыс істейді: екі сатылы сутегі - катиондау, декорбанизация,
жоғарғы негізді аниондардағы бір аниондау сатысы.
Қондырғының жобалық өнімділігі - 330 тсағ.
Дәл қазіргі уақытта қондырғының орташа жылдық өнімділігі 1997ж
стансаның белгіленген мәліметтері бойынша, 239мсағ аспайды - жылу
тораптарын қоректендіру үшін 119,1тсағ. Жалпы станциялық шық, өндірістегі
және мазут шаруашылығындағы шықты тазалау үшін САОВЭП жобаланған
шықтазалағыш толық емес көлемде жөнделген.
Дәл қазіргі кезде шығырлық цехтан кезеңдік келіп түсетін шықтар,
натрий катиондау сүзгілерінде өңделеді және ары қарай тұзсыздандыру
қондырғысының газсыздандырылған су түбіне түседі, ары қарай қосылған
аниондау азтұзсыздандыру суы қоспасымен натрий - катиондау сүзгілерімен
өнімділігі 160 т сағ .
1.11 АлЭС 1-ЖЭО-ның СКШ(сұйық күлді шығару) жүйесі
АлЭС 1-ЖЭО-да гидравликалық күлмен қожды шығару жүйесі тұйық
сүлбемен, мөлдірлетілген судың қайтуымен және оны қайталап пайдаланумен
орындалған. Нәтижесінде шектелген су көлемі көп қайтара пайдаланудан
судың ара сандығы өседі, ол СКШ жүйесінің қондырғысының ластануына
әкеледі, аз еритін тұздардың қалдықтарымен және корозия өнімдермен.
Құбырдың ішкі бетіндегі тұздың тұрып қалуысулыресурстардың шығынына
және қондырғының жұмыс тиімділігін төмендетуге әкеледі.
СКШ(ГЗУ) жүйе қондырғысының бетінің тазалығын қамтамасыздандыру
екі жолмен іске асады: қондырғыны кезеңдік химиялық тазалау,ол химиялық
реогенттермен тұрақтылық суды өңдеу немесе қалдықтары ерітуден тұрады.
Осы басқа да әдістер кешендер көмегімен жақсы іске асады. Қалдықтарды еріту
үшін кешендерді пайдалану кен рН диапазонында метал иондарымен
әрекеттесуге кіру мүмкіндіктеріне және сулы ерітінді кешенді құрауына
негізделген. Бірақ та кезендік тазалау қиыншылықтары, қосымша шығындарды
қажет етеді және тазалау арасындағы кезеңде пайдаланудың тиімділігі мен
сенімділігін қамтамасыздандырмайды.
Күл мен қож қасиеттері: қоймалжың және мөлдірленген су құбыр
ұзақтығы-15 км құбырлардың диаметрі -620 мм.
Күл төгіндісі бассейінінің сиымдылығы 700 мың м*3,толық айналымның
күл қождық қоймалжыңы бар судың өту уақыты-42 тәулік.
Күлді қождық қоймалжың ағызуға арналған су шығыны-700 м*3сағ.
Күл мен қож химиялық қасиеттері мен фазалы-арасандық құрамы
негізінде отындағы арасан заттардың құрамымен және ЖЭС қазандардағы
жоғары ыстықтықтық өңдеу кезінде шыдайтын өзгерістермен анықталады.
Отын жану құбылысында арасан заттардың қиын химиялық және
фазалық өзгерулері болады,нәтижесінде жаңа қасиеттері бар заттар - күл және
қож пайда болады. Қазандарды жағулық тәртібіндегі шарттарда отынның
арасан заттарымен үлкен бөлігі кулге ауысады,азы - қожға ауысады.
Көп отын түрінің күлі 98-99% бос және химиялық қосылыстар - кремний
тотығы,алюминий тотығы,темір тотығы,кальций тотығы,натрий тотығы,күкірт
тотығы қосылыстарында байланыстарынан тұрады.
Қазіргі кезде АлЭС 1-ЖЭО-да Қарағандылық көмір қолданады.
Қарағанды көмірінің күлділігі орташа 25% құрайды. Химиялық құрамы
бойынша күлде кремний және алюминий тотықтары бар. Үлгілік негізі
бойынша Мо=(СаО+ +MgO)(SiO2+AL2O3) (бірден аз) Қарағанды көмірінің
күлі қышқыл күлдерге жатады. Қышқыл күлдерде 10% аз кальций тотығы
болады, егер қышқылдық тотықтар 70-80 %-дан көп болса. Күл төгінді суының
тұздық құрамы толығымен күл, жағатын отынның химиялық құрамымен және
табиғи су құрамымен анықталады.
1.12 Бас тұрқының орналасуы және бас жоспары
Алматылық 1-ЖЭО ауданы Алматы қаласының орталығында, Жетісу
ауданының аймақшасында орналасқан және 33 га жерді алады.
Жоспарда ауданша көп бұрышты ретінде ұсынылған, солтүстікке қарай
созылған.
Ауданшаның созылуы оңтүстіктен солтүстікке дейін 1200м құрайды,ал
батыстан шығысқа дейін 200-ден 450 м аралығында тербелмелі.
Ауданшада координат жүйесі қалалық ретінде алынған. Биіктіктер жүйесі
де қалалық. Ауданша белгілеулері 730,00-746,00 м шектерінде
тербелмелі.Ауданшаның шекарасы ретінде батыста
- ет комбинатының
аумақшасы, оңтүстік жағынан өндіріс ауданы және ет комбинатына баратын
кірістік авто жолы қызмет етеді, шығыстан тұрғын құрылыстар және бірнеше
қатар кішігірім кәсіпорындар, ал солтүстіктен - тұрғын құрылыстар.
1-ЖЭО-ның өндірістік ауданшасында оңтүстіктен және батыстан кірістік
автожолдар келеді, 1-ЖЭО
- ны қаламен және басқа да өндірістік
кәсіпорындармен қосатын.
Темір жол жолы оңтүстік-шығыс жағынан келеді және МПС "Алматы-2"
темір жол станциясында кетеді. Жолдың ұзындығы 1,5 км.
Электрлік қорытындылар 1-ЖЭО ауданшасынан батыстық бағытпен
шығады.
Жылулық қорытындылар және өндірістік кәсіпорындар мен тұрғын
құрылыстарға бу құбыры екі бағытта - оңтүстік және батыстық шығады.
Күл төгіндісі 1-ЖЭО-да 10км қашықтықта, солтүстік және батысқа қарай
бағытталған. 1-ЖЭО ауданшасына бас жол құбыры батыс жағынан кіреді.
ЖЭО ауданшасы қазіргі бар және құрылып жатқан (әртүрлі титутылдан)
ғимараттар және құрылыстармен тығыз құрылған. 1-ЖЭО-ның бірінші
қатардағы құрылысы 1932жылы басталған. Ауданша сол кезде қаланың шетінде
орналасқан болатын. Қаланың барлық бағыттарда дамуының нәтижесінде 1-
ЖЭО тұрғын және өндірістік зона орталығында болып қалды. 1-ЖЭО
аумақшасы толығымен темір бетондармен, биіктігі 2 метр, қоршалған.
Ауданшаға екі автомобильді және темір жолды кірістер қарастырылған.
1-ЖЭО орналасқан өндірістік ауданша толығымен осындай қуаттың
қатты отындық станциясы бойыншадағы талаптарға сай келмейді.
Ауданшаның жетпеуінің салдарынан, отын қоймасының өлшемі
шектелген, онда көмірдің қажетті айлық шығыны (норма бойынша) толығымен
симайды. Бұл жұмыста белгілі бір қиыншылықтарды әкеледі, әсіресе қыстық
уақытта көмірді қабылдау кезінде.
Жаңа қазандық агрегаттардың орналастыруын пайдалануынан шыққан
қазандар орнына қарастырылады және станцияның отындық тәртібіне әсер
етпейді.
Газдың орнына қатты отын шығынының мүмкін болатын өсуі тек жазғы
уақытта болуы мүмкін және ол ешқандай қосымша қиындықтарды құрамайды.
1.13 ЖЭО-ның қағидалық жылулық сүлбесі
Өнделмеген су
ПТ-60-9013 шықтағыштың кіріктірме десте
қыздырылмайды (жыл бойы жұмыс істейді, шығырлар тек жылутулық тәртіпте
жұмыс істейді). Содан кейін өнделмеген суды қыздырғышта қыздырылады (30
С-ға дейін) және сәйкес өндеу үшін химиялық суды тазартуға жіберіледі (ХСТ).
ХСТ-дан кейін қоректік су вакуумды деаэраторға бағытталады, оның
жылытушы ортасы болып шындық бойлерлерден және ПВК - дан кеін
алынатын желілік су қызмет етеді. Вакуумды деаэраторлардан кейін қоректік су
аккумуляторлар күбісіне жіберіледі және қоректік сорғылармен қайтымды
желілік судын желісіне жіберіледі.
Қайтымды су желілік сорғылармен сәйкесінше бу шығырларының негізгі
қыздырғыштарына жіберіледі. Бу шығырларының шындық қыздырғыштары
және жалпы станциялық шындық бойлерлер. Желілік судың жоғарлатқыш
сорғыларымен желілік су шындық су жылытқыш қазандарға жіберіледі, одан
бас жол арқылы қалаға кетеді.
Негізгі бойлерлер үшін ыстық бу ПТ-60-9013 шығырының жылытулық
алу болып табылады. Шындық бойлердің жылытушы буы ПТ-60-9013
шығырының өндірістік алуы, Р-25-9018 қарсы қысымды және жалпы
станциялық бу жинаушысы 1,5МПа болып табылады. Бу өндіріске, өзіндік
мұқтажға және мазут шаруашылығына жалпы станциялық жинағыштан 1,5МПа
әкелінеді. Қоректік су екісатылы деаэрацияны өтеді, алдымен атмосфералық
деараторда 0,12МПа жылытушы ортасымен және жоғарлатылған қысымы бар
деаэраторда, оның жылытушы ортасы бу және 0,6МПа жалпы станциялық
жинағыш болып табылады.
Өндірістік шық, мазут шаруашылығынан қайтып келген шық
атмосфералық деаэраторға жіберіледі.
1,3 МПа және 0,12 МПа буға қажеттілікті қамтамасыздандыру үшін
станцияда РОУ-10013 және РОУ-131,2 орналастырылған.
1.14 Станцияның жылулық бөлігін есептеу
1.2 Кесте - ЖЭО жұмысының тәртібі және жылулық жүктемелері Көрсеткіштердің аталуы
Өлше
м бірліктері
Көрсет
кіштер мәні
1
2
3
ЖЭО жұмысының тәртібі базалық
сағжыл
6000
Жылужеліліктің химиялық суды
тазартудың өнімділігі
- максималды
- орташа қыстық кезеңге
- орташа жазғы кезеңге
3
м сағ
3
м сағ
3
м сағ
3200
2500
1750
Өнделмеген су шығыны
- максималды
- орташа қыстық кезеңге
- орташа жазғы кезеңге
кгсағ
кгсағ
кгсағ
1500
998
961
Жазғы кезеңдегі су температурасы
- өнделмеген бастапқы судың
- жылытулық десте қыздырылғаннан
кейінгі өнделмеген судың
- химиялық өңдеу алдындағы
- химиялық тазартылған
0
С
0
С
0
С
15
20-30
20-30
20-30
Қысқы кезеңдегі су температурасы
- өнделмеген бастапқы судың
- жылытулық десте қыздырылғаннан
кейінгі өнделмеген судың
- химиялық өңдеу алдындағы
химиялық тазартылған
0
С
0
С
0
С
0
С
С
С
5
11
20
20
1.3 Кесте - 1-АЖЭО жылулық сүлбесінің қондырғысы 1
2
3
4
5
6
3
№9,10 бу шығырлары
ПТ-60- 9013
2
164
Nэ=60МВт
4
Қысым және ыстықтықты
шегергіш қондырғы
РОУ- 4022
1
G=75 тсағ
4
Қысым және температура
шегергіш қондырғы
РОУ- 226
1
G=60 тсағ
5
Тез әрекеттеуші қысым
және температура
шегергіш қондырғы
БРОУ-
10013
3
G=150 тсағ
6
Жоғары қысымды
араластырғыш
деаэраторлар
ДСП-225
5
3
V=72м ,
G=225тсағ
7
Атмосфералық қысымды
араластырғыш
деаэраторлар
ДСА-300
ДСА- 200
2
1
3
V=27 м ,
G=300тсағ
3
V=53 м ,
G=200тсағ
Қыстық кезеңдегі потенциалдық
жылулық жүктеме
- жылытулық дестеден кейінгі
өнделмеген судың жылытуы
- жалпы химиялық тазаланған судың
жылытуы (50-53 С)
ГДжсағ
ГДжсағ
ГДжсағ
189
566-530
755-820
Жазғы кеәеңдегі потенциалдық жылулық
жүктеме
- - химиялық тазартылған судың
жылытылуы
ГДжсағ
373-410
Барлық көлемді пайдаланған кездегі
кеткен газдардың жылулық потенциалы
- көлемнің бір бөлігін пайдаланған кезде
(60%)
ГДжсағ
ГДжсағ
566-629
294-378
№
Қондырғының аталуы
Маркасы
сан
ы
Жылу.
өнд,
Гкалсағ
Ескерту
1
2
3
4
5
6
1
№8-13 бу қазандары
БКЗ-160 -
100Ф
6
98,0
2
№8 бу шығыры
Р-25- 9013
1
155
Nэ=25МВт
1.15 Станцияның электрлік бөлігі 8
№ 8,9 шықтағыштар
КСЦ-50-4
2
G=800тсағ
қосу сүлбесі
тізбектелге
н
9
Сорғылық (Талғарлық)
24 НДН
2
Н=56 м в.ст.
G=5000тсағ
10
Сорғылық (өнделмеген
судың)
300Д90
6
Н=74 м в.ст.
G=900тсағ
11
Вакуумды араластырушы
деаэраторлар
ВД-1200
ВД-800
ВД-400
1
3
3
G=1200тсағ
G=800тсағ
G=400тсағ
12
Деаэраторлық судың қор
күбісі
2
V=5000
тсағ
13
Сорғылық (желілік)
СЭ1250-140
СЭ1250-125
6
6
Н=140 м
в.ст.
G=1250тсағ
Н=125 м
в.ст.
G=1250тсағ
14
Сорғылық (қоректік)
300Д 90
8
Н=64 м в.ст.
G=900тсағ
15
Тік типті желілік суды
қыздырғыштар негізгі
ПВС315-3-
23
ПВС500-3-
23
2
3
G=725тсағ
F=315м*2
G=1150тсағ
2
F=500 м
16
Тік типті желілік суды
қыздырғыштар шыңдық
ПВС500-14-
23
ПВС315-14-
23
1
2
G=1800тсағ
2
F=500 м
G=1130тсағ
2
F=315 м
17
Сорғылық ұстап алу
СЭ-1250-70
СЭ-1250-140
СЭ-5000-70
1
2
1
G=1250тсағ
Н=70 м в.ст.
G=1250тсағ
Н=140 м
в.ст
G=5000тсағ
Н=70 м в.ст
18
Сорғылық (жоғарлатқыш)
СЭ-5000-160
5
G=5000тсағ
Н=160 м
в.ст
19
Шыңдық су жылытқыш
қазандар
ПТВМ-100
7
100
Алматылық 1-ЖЭО-да үш шығырлық агрегат жұмыс істеп тұр: қуаты 25
МВт бір Р-25-9018 және қуаты 60МВт екі ПТ-60-9013 шығыры.
Шығырлы өндіргіш №1 ШӨ кернеуі 6кВ (ГРУ-6), тектегішсіз және
трансферлі шина жүйесімен секциялық қосқышпен байланысқан, шиналардың
жұмыстық жүйенің екі секциясынан тұратын бас таратқыш қондырғысына
қосылған.
80 МВА қуаты бар екі орамды өзгерткіштері бар блоктағы шығырлы
өндіргіш №2 ШӨ және №3 ШӨ екі секцияланбаған шиналардың жұмысшы
жүйелері және орағытпа жүйеден тұратын (ОРУ-110кВ) кернеуі 110кВ ашық
таратқыш қондырғыларына қосылған.
ОРУ - 110кВ 5ВЛ-110кВ қосылады. Энергия жүйесімен байланысу
үшін үш жоғары вольттік сызықтары қолданылады: ВЛ 149А, ВЛ 103А және
ВЛ 116А, сызықтын ұзындығы 134км, 227км, 296км-ге сәйкес, тұйық
тұтынушылармен байланысу үшін ВЛ 115А және ВЛ 114А екі сызық
қолданылады.
1-АЖЭО-да ОРУ-35 кВ бар, оларға жақын орналасқан кәсіпорындар
тұтынушылары қосылған.
ОРУ-110 кВ қуаты 32 және 40МВА - мен байланысты екі үшорамды
өзгеркіштер ОРУ-35 кВ және ГРУ-6 кВ-пен байланысты. 1-АЖЭО өзі
мұқтажының электрлік жүктемесін қоректендіру үшін 6кВ, сонымен қатар
380220 В кернеуі қолданылады.
1-АЖЭО шындық тәртіпке ауыстырған кезде өзіндік мұтажының 6кВ
кернеуінің қоректенуі 200кВ қуатты қозғалтқыштар үшін және 60,4кВ
өзгерткіштер үшін қолданылады. Қуаты 160 кВт және одан аз қозғалтқыштар
үшін 380220 В кернеу қабылданады.
1-АЖЭО-ны шындық тәртіпке ауыстырған кезде негізгі тұтынушылардың
өзіндік мұқтажы қоректіксорғылық және 6кВ кернеулі 315-630 кВт қуаты бар
сегіз сорғылар болып табылады. Сорғылық 1-ші санатты тұтынушы болып
табылады.380220 В кернеулі тұтынушыларды электрмен қамтамасыздандыру
қуаты 250кВА, ТСЗ-25010типті екі құрғақ үшфазалы өзгерткіштер көмегімен
орындалады. Қосылулар ГРУ-6 кВ тартпаларындағы бөлек қосқыштар арқылы
қоылады. Өзгерткіштер қуаты 250МВА бойынша болашақта 1-АЖЭО қазіргі
кішкентай ауданында 0,4 кВ - ке тең кернеулі қозғалмайтың жүктемелердің
пайда болуы мүмкіндігінен шыққан.
Станцияда ТВС 30 ШӨ1 және ТВФ-60-2 ШӨ2 және ШӨ3
орналастырылған.
Электрлік жүйеге жіберілетін активті, реактивті және толық қуаттардың
сызбағын құру:
1.4 Кесте - Станция тұтынушыларымен бастапқы мәліметтер: Тұтынушы
Кс орташа
мәні
Рп
Р= Рп*Кс
1
2
3
4
Станцияның орнатылған қуаты
Рқон =145 МВт;
Рmax=95,7 МВт.
Қыстық кезеңде бойлерден кейін су жоғарлатқыш сорғылар арқылы су
жылытқыш қазандарға келіп түседі, онда берілген температураға дейін
қыздырылады және қалаға жіберіледі.
Станцияның жылулық сүлбесі келесі тәрәзді жасалған. БКЗ-160-100
(өнімділігі 160 тсағ, бу қысымы 100 кгссм, аса қызған бу температурасы
540 0С) типті №8-13 ст. қазандарынан бу 90ата жинаушыға келіп түседі,
онан №8-10ст. шығырлырына бағытталады.
Р-25-9018 типті №8ст. шығырлық агрегат қарсы қысым тәртібінде жұмыс
істейді. №8 ст. шығырында пайдаланған бу 18 ата жинағышқа келіп
түседі. ПТ-60-9013 типті №9,10 ст. шығырлық агрегат химиялық суды тазарту
үшін қалалық су құбырларынан келген қалалық суды жылыту үшін
шықтағышты пайдалануымен жұмыс істейді, өндірістік алу буы 18 ата
жинағышқа бағытталады, жылытулық алу өзіндік мұқтажға желілік суды
жылыту үшін қолданылады.18 ата жинағышынан бу өндіріске, станцияның
өзіндік мұқтажына және шындық бойлерлерге шығындалады.
Алматылық 1-ЖЭО-ның ақаба суларын қабылдашы шаруашылықты-
тұрмыстық және өндірістөгіндік арнамалар болып табылады.
Шаруашылық - тұрмыстық ақабалар фекалды арнама торабымен
жиналады және қалалық жинағышқа тасталады. Химиялық суды тазалаудағы
тұздалған ақабалар өз жүрістерімен шаруашылық - тұрмыстық арнама
жинағышына жиналады. 1-ші химиялық суды тазартудың ақабасының бір
бөлігі нейтралдау түйініне келіп түседі, содан кейін нормаға сәйкес тазаланған
ақабалар Қара-Су өзенімен жалпы болатын, өндірітіктөгінділер жинағышына
тасталады. Қара-Су өзеніне суды әкету 1999ж 636 мың м*3 құрады.
Мұнайы бар ақабалар тазалағыш құрылыстарға барады. Қондырғыла
тазаланған су СҚШ (ГЗУ) қайтымды сумен қамтамасыздандыру жүйесіне келіп
түседі.
Желілік судың апаттық төгілуі, майлықтар арқылы ағып кеткен су сұйық
жинаудан кейін қарсы сумен қамтамасыздандыру жүйесіне тасталады.
1.5 Кесте - Ақаба сулар сүлбесіне сәйкес қондырғылардың аталуы. Темір жол
0,2
14,5
3,19
Крючков зауыты
0,2
29
6,38
Киров зауыты
0,23
29
6,38
Металл құрылысының
зауыты
0,22
14,5
3,19
АЗТМ
0,22
29
6,38
Мостық құрылыс зауыты
0,22
29
6,38
№
Аталуы
№
Аталуы
1
Таратқыш арна
16
Сорғылық күбі
Сумен қамтамасыздандыру жүйесі
Алматылық 1-ЖЭО-ның сумен қамтамсыздандыруының қайнар көзі
Талғардық суенгізулі қалалық суөткізгіш болып табылады.
Су өнімділігі 5000 м3сағ 24 МДН типті екі сорғыларымен Талғарлақ
сорғылардан ЖЭО-ға беріледі. Талғарлық сорғылардан қалалық су өткізгіш
жалпы шығыны орташа 2729,44 м3сағ құрайды.
Талғарлық сорғылардан қалалық судың негізгі ағыны шығырлық цехқа,
шығырлық агрегаттар шықтағыштарының суытуына және өндіргіштік
газсуытқышына (3867 м3сағ жуық) жіберіледі. Сонымен қатар, шығырлық
және қазандық цехтарда қалалық су өткізгіш
су қондырғының
айналматіректерді суытуға қолданады. Су газсуытқыштардан, өндіргіштерден
және шықтағыштардан кейін 35 С - ға дейін қыздырылады, сосын қайта
пайдалану үшін бастапқы су ретінде химиялық цехқа ХСТ-1және ХСТ-2-ге
жіберіледі.
Тура суағардан судың бір бөлігі қазандық цехқа, су жылытқыш
қазандарға, отын-тасымалдаушы цехқа және қосымша цехтарда технологиялық
қажеттіліктерге пайдаланылады. Шығырлық өндіргіштердің майсуытқыштары
қалалық су сымының суымен қоректенетің айналымдық жүйенің суы болып
табылады. Майсуытқыштардан кейін суытылған су айналу шұнқырының
жүйесіне жиналады, сонымен қатар, 1-ЖЭО - да қайтымды сұйық күл
шығарудың сумен қамтамасыздандыруы жүйесі әрекеттеседі, мөлдірлетілген су
күл төгіндісінен станцияның айналымына қайтып келеді. 2
Мұнайұстағыш
17
Тасығыш
3
Мұнайұстағыштан кейінгі
суды жинау күбісі
18
Электр жетегі
4
Ажыратқыштарға суды
қоректендіру сорғылары
19
Коагулянттың жұмысшы ерітіндісінің
күбісі
5
Сұйық құйынғы
20
Ажыратқыштан кейін суды күбіге
жинау
6
Ажыратқыштын
араластырғышы
21
Мех.сүзгіге суды әперу сорғысы
7
Інінара тазарту арнасы
22
Мех.сүзгі
8
Ажырату құтысы
23
Бұрыштық сүзгі
9
Тұну құтыс
24
Майсыздандырылған сорушы сорғы
10
Жинағыш құты
25
Құрғатулық сорғы
11
Мұнай қабылдағыш
26
Құрғатулық шұнқыр
12
Коагулянттың
мөлшерлегіш сорғысы
27
Мұнайөнімдерін жинағыш күбі
13
Коагулянттың сүзгі - торы
28
Мұнайөнімдерін сорып алу сорғысы
14
Ауалық ілестіргіш
29
Автоцистернаға мұнайөнімдерін сору
сорғысы
15
Қайтару сорғысы
... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Бұл дипломдық жұмыста Алматы ЖЭО-1дегі БКЗ-160-100 қазандығын
жаңғырту қарастырылды. Жаңғыртуда қолданыстағы отын түрі Қарағанды
көмірінен табиғи газға өзгертілді. Қазандықтағы отын түрін ауыстырғанға
дейінгі және кейінгі жүктемелер есептелінді. Табиғи газ отынын жағуға
байланысты газды оттық таңдалынды. Экономикалық бөлімінде ЖЭО-1 дегі
БКЗ-160-100 қазандығын жаңғыртуға дейінгі және кейінгі өзіндік құны
анықталды. Өмір тіршілік қауіпсіздік бөлімінде өрт қауіпсіздік шаралары
сипатталды.
Аннотация
В дипломной работе была рассмотрена модернизация котла БКЗ - 160 -
100 в ТЭЦ - 1 города Алматы. При модернизаций ранее сжигаемое твердое
топливо, а точнее Карагандинский уголь был заменен на газовое топливо. Были
рассчитаны тепловые нагрузки до и после замены топлива. По соответствию
тепловых нагрузок котла выбрано газовая горелка. В экономической части
рассчитал себестоимость ТЭЦ - 1 до и после модернизаций горючего в котле
БКЗ - 160 -100. В части охраны труда была рассмотрена пожарная
безопасность.
Мазмұны
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .9
I Тарау. Алматы ЖЭО-1 жылулық есептеу
1.1
1.2
АлЭС 1- ЖЭО қысқаша сипаттамасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .11
1-АЖЭО негізгі қондырылғылары және цехтардың қысқаша сипаттамасы
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 14
1.3
1.4
1.5
1.6
1.7
1.8
1.9
Отын тасымалдаушы цех ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .14
ЖЭО-ң жылумен қамтамасыздандыру жүйесі ... ... ... ... ... ... ... . ... ... ... ... 14
Мазут шаруашылығы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...15
Газ тәрізді отын шаруашылығы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..16
Қазандық цех ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .16
Шығырлық цех ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .17
Электрлік цех ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 17
1.10 Химиялық суды тазарту ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...18
1.11 АлЭС 1-ЖЭО-ның СКШ(сұйық күлді шығару) жүйесі ... ... ... ... ... ... ... . ..19
1.12 Бас тұрқының орналасуы және бас жоспары ... ... ... ... ... ... ... ... ... ... ... ... 20
1.13 ЖЭО-ның қағидалық жылулық сүлбесі ... ... ... ... ... ... ... ... ... ... ... ... ... ... 21
1.14 Станцияның жылулық бөлігін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..21
1.15 Станцияның электрлік бөлігі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ..24
1.16 АЖЭО және оның қалаға экологиялық күйіне әсер етуі ... ... ... ... ... ... ... .27
1.17 ЖЭО-ның жылуландыру қондырғысының жылу есебі ... ... ... ... ... ... ... .. .28
II Тарау. БКЗ-160-100 қазандығын жаңғырту
2.1 ЖЭО 1-дегі БКЗ-160-100 қазандығы ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... .30
2.2 Жылулық есептеудің салыстырмалы нәтижесі ... ... ... ... ... ... ... ... ... ... ... ..30
2.3 БКЗ-160-100 қазандығының қатты отында есептелуі ... ... ... ... ... ... .. ... ... .31
2.4 БКЗ-160-100 қазандық қондырғысының табиғи газдағы есептелуі ... ... ... 34
2.5 Қазан қондырғысының және отын шығынының жылулық теңестігін
есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..39
III ТАРАУ. Экономикалық бөлім
3.1 Алматы қаласындағы ЖЭО-1 БКЗ-160-100 қазандығын жаңғыртуға дейінгі
және пайдаланудың бизнес жоспары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .44
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
1 - ЖЭО-ның жылдық энергия жіберуін анықтау ... ... ... ... ... ... ... ... ... ... .44
Отынға жұмсалатын шығынды анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ..45
Отынды қолданудың ПӘЕ-ін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 46
Суға жұмсалатын шығындарды есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ...46
Еңбекақы шығындарын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..46
Амортизациялық аударылымдарды есептеу ... ... ... ... ... ... ... ... ... ... ... ... .48
Ағымдағы жөндеу шығындарын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ..48
Шығарындыларға төлемдерді есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...49
3.10 Жалпы стансалық және цехтық шығындарды есептеу ... ... ... ... ... ... ... ... .49
3.11 Энергия жіберудің өзіндік құнын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... 49
3.12 Алматы қаласындағы ЖЭО-1 БКЗ-160-100 қазандығын жаңғырту және
пайдаланудың бизнес жоспары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...50
3.13 ЖЭО-ның жылдық энергия жіберуін анықтау ... ... ... ... ... ... ... ... ... ... ... ...51
3.14 Отынға жұмсалатын шығынды анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... .52
3.15 Отынды қолданудың ПӘЕ -ін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .52
3.16 Суға жұмсалатын шығындарды есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... 53
3.17 Еңбекақы шығындарын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. ... .53
3.18 Амортизациялық аударылымдарды есептеу ... ... ... ... ... ... ... ... ... ... ... ... ..54
3.19 Ағымдағы жөндеу шығындарын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ...55
3.20 Шығарындыларға төлемдерді есептеу ... ... ... ... ... ... ... ... . ... ... ... ... ... ... ...55
3.21 Жалпы стансалық және цехтық шығындарды есептеу ... ... ... ... ... ... ... ... .55
3.22 Энергия жіберудің өзіндік құнын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... .56
ІV ТАРАУ. Өміртіршілік қауіпсіздігі
4.1 Жұмыс жағдайын талдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... 58
4.2 Жеке аппараттарға немесе бөлмеге автоматты өрт сөндіру жүйесін
қолдануды негіздеу және таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ..61
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .68
Пайдаланған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... .69
Кіріспе
Жылуэнергетика халықтық шаруашылықтыің қазіргі заманға сай
индустриалды дамыған сала болып табылады. Энергетиканың дамуындағы
негізгі бағыт өндірістің, қалалардың және елді мекенді энергиямен қамдау
орталықтандыру болып табылады.
Мемлекет Басшысымен және Мемлекеттік индустриалдық -иннвациялық
даму бағдарламасымен Қазақстандағы ішкі жалпы өнімнің энергия шығынын
2015 жылға қарай кемінде 10% - ға және 2020 жылға қарай 25% - ға төмендету
бойынша міндеттер қойылған. Сондай - ақ 2013 жылғы 26 қаңтарда Үкіметтің
кеңейтілген отырысында энергия тұтынуды 10% - ға жыл сайынғы төмендетуді
қамтамасыз ету және Энергия үнемдеу 2020 жаңа арнайы бағдарламасын
әзірлеу бойынша міндеттер қойылған. Бұл жүзеге асыру үшін биыл Қазақстанда
электр энергиясын өндіру 86 млрд. киловаттсағатты құрамақ. Бүгінде еліміздің
энергия жүйесінде 415 мегаватт жаңа энергия қуаттары іске қосылды. Жыл
соңына дейін еліміздегі жиынтық қуаттылық 900 мың мегаватты құрамақ,
еліміздің отын қоймаларында 3,9 млн. тоннадан астам көмір және 123 мың
тонна мазут дайындалды.
1-ЖЭО Алматы қаласын жылумен қамтамасыз ету аймаққа кіреді және қаланың
орталық бөлігінің тұтынушыларын жылумен қамтамасыздандырады.
АлЭС 1-ЖЭО-ның негізгі
қондырғыларының
құрамы
және
оның
сипаттамалары төменде келтірілген:
-Р-2590-18 типті №8 ст.шығырлық агрегат 1960ж орнатылған. 1996ж
шығыр қақпақшасын, цилиндрін және бу жіберуші құбырын ауыстырған;
-Мазут және газбен жұмыс істеу үшін арналған су қыздырғыш қазандар;
-Қазандық жылу өңдірулігі: мазутпен жұмыс істегенде -75 Гкалсағ, газбен
жұмыс істегенде -100 Гкалсағ.
1-ЖЭО жұмыс істеу тәртібі - жыл бойы жылулық сызбақ бойынша жұмыс
істейді. Жылу желісінің ыстықтық сызбағы - 15070˚С. Ыстық сумен
қамтамасыздандыру жүйесі-ашық.
АлЭС 1-ЖЭО 1935ж пайдалануға берілді. Станса дамуы бірнеше кезекте жүзеге
асырылды.
ЖЭО-ның жылулық және электрлік қуатының шектелуі келесілермен
анықталады:
* Атмосфераға зиянды заттардың шығуын төмендету талабына байланысты
бу және су жылытқыш қазандардың өндіруліктерін шектеу;
* Шығырға көрсетілген ( номиналды ) бу шығысын қамтамасыздандыру
үшін бу қазандардың жеткіліксіз өнімділігімен анықталады.
1932ж ЖЭО құрылысы үшін ауданша қаладан тыс жерде орналасқан
болатын. Дәл қазіргі уақытта станса қала орталығында болып қалды және оның
пайдалануы қаланың экологиялық ақуалына қатты ықпал етеді. Негізгі
мәселелер атмосфералық ауданы ластау, күлқож шығару қалдықтарының
таралуы, өндірістік қалдық сулардың тасталуы болып табылады.
АлЭС 1- ЖЭО үш түрлі отынды пайдаланады: табиғи газ, мазут және
Қарағанды көмірінің байыту қалдығы.
Дипломдық жобадағы экономикалық бөлігінде ЖЭО-ның БКЗ-160-100
қазандықтарының жаңғыртуға дейінгі және жаңғыртудан кейінгі өзіндік құны
қарастырылды.Өмір тіршілік қауіпсіздік бөлімінде ЖЭО-да және тұрмыстық
жағдайларға байланысты өрт қауіпсіздігі қарастырылды.
Негізгі бөлімде БКЗ-160-100 қазандығының қатты отындағы мәләметтері
және есептемесі көрсетілген. Қазандықты жаңғырту барысында БКЗ-160-100
қазандығына газды оттық
орнатылды.Қатты отын түрі
табиғи газга
алмастырылып, есептеулері қарастырылмақ.
I Тарау. Алматы ЖЭО-1 жылулық есептеу
1.1 АлЭС 1- ЖЭО ҚЫСҚАША СИПАТТАМАСЫ
АлЭС 1-ЖЭО ең үлкен орталықтандырылған Алматы қаласының жылуын
қамтамасыздандыратын аймаққа кіреді және қаланың орталық бөлігінің
тұтынушыларын жылумен қамтамасыздандырады. 1-ЖЭО қуатының күйі
бойынша 01.01.2009 ж. келесідей көрсеткіштерді құрайды.
1.1 Кесте -ЖЭО қуатының көрсеткіштері Атауы
Электрлік
Мвт
Жылулық
Гкалсағ
Қазандардың
өнімділігі, тсағ
1
2
3
4
Орнатылған
145
1203
960
Жайғасулық
11048
913,2
941
(қыстажазда)
ЖЭС-ғы ыстық судың жылулық жүктемесі - 887 Гкалсағ құрайды,
сонымен қатар ыстық сумен қамтамасыздандыру -136 Гкалсағ; бу шығыны -
102176 тсағ; ал ішкі тұтынушыларға - 1,6 МПа.
АлЭС 1-ЖЭО-ң негізгі қондырғыларының құрамы және оның
сипаттамалары төменде келтірілген:
- Р-2590-18 типті № 8 ст. шығырлық агрегат 1960 ж орнатылған. 1996 ж
шығырдың қақпақшаны, цилиндрді және бу жіберуші құбырды ауыстырылды;
- Мазут және газбен жұмыс істеу үшін арналған су жылытқыш қазандар.
- Жұмыстың қазандық жылу өнімділігі: мазутпен жұмыс істеген кезде -
75Гкалсағ, газбен жұмыс істеген кезде - 100 Гкалсағ.
1-ЖЭО жұмыс істеу тәртібі - жыл ішінде жылулық сызбақ бойынша
жұмыс істейді. Жылу торабының ыстықтық сызбағы -150700С. Ыстық сумен
қамтамасыздандыру жүйесі - ашық.
АлЭС 1-ЖЭО 1935ж пайдалануға қосылды. Станция дамуы бірнеше
кезекте жүзеге асырылды.
Бас тұрқысында орта қысымды негізгі қондырғы орналастырылды, ары
қарай дамығанда - жоғары қысымды. Дәл осы уақытта бірінші екі кезектердің
қондырғылары, яғни №1-7 қазанда, №1-7 шығырлар, бөлшектенген.
Қазандық цех ғимараты, онда №1-6 қазандары орналасқан, алынып
тасталған, машиналық зал ғимараты жөндеу мақсаты үшін және қоймалық
бөлме ретінде пайдаланылады. Сондықтан, пайдалануда алты №8-13 ст. жоғары
қысымды қазандар, №8-10ст. шығырлар. №7 бөлшектенген шығырдың
шықтағышы №8-10 шығырдың май суытқыштың суытылған суы үшін жылу
алмастыру ретінде пайдаланылады.
№1-7 су жылытқыш қазан бөлек су жылытқыштық қазандық ғимаратта
орналастырылады.
ЖЭО-ң жылулық және электрлік қуатының шектелуі келесілермен
анықталады:
* Атмосфераға зиянды заттардың түсуін төмендетуі бойынша
талабымен байланысты бу және су жылытқыш қазандардың өнімдерін еріксіз
шектеумен;
*
Мазутты төмендету кезіндегі су жылытқыш қазандардың
өнімділігін шектеумен;
* Шығырға номиналды бу шығынын қамтамасыздандыру үшін бу
қазандардың жеткіліксіз өнімділігімен.
1932ж ЖЭО құрылысы үшін ауданша қаладан тысжерде орналасқан
болатын. Дәл қазіргі уақытта станция қала орталығында болып қалды және
оның пайдалануы қаланың экологиялық ақуалына қатты әсер көрсетеді. Негізгі
мәселелер атмосфералық ауаның ластау, күл қож шығару қалдықтарының
таралуы, өндірістік қалдық сулардың тасталуы болып табылады.
АлЭС 1-ЖЭО үш түрлі отынды пайдаланады: табиғи газ, мазут және
энергетикалық, Қарағандылық көмір шоғырмасы.
Энергетикалық қазандарда көмір жағылады, су жылытқыштарда - мазут.
Су жылытқыш қазандарда күз-көктемді кезеңдерде және жазда
энергетикалықта маусымды артық газды жағады.
Көмір станцияға темір жол арқылы келеді, оның түсірілуі вагон
аударғышта жүзеге асады.
Қыстық кезеңде қатып қалған отын келген кезде, көмір барлық вагондар
жібіту қондырғыларынан өтеді.
Көмірдің ашық қоймасында 250000 т көмірді сақтау үшін есептелінген.
Штабелде көмірді ауыстыру жылына бір реттен аз болмайды, қоймада көмірді
сақтау нормасының талаптарына сәйкес.
Мазут Қазақстанның мұнай өндіруші зауыттарынан цистерналарға келіп
түседі. Мазут қоймасы екі 2х1000 м3 сақтау қоймасы және екі 2х2000 м3
шығындық қоймадан тұрады.
Газдық отын газ құбыры бойынша газ таратушы пунктіне келіп түседі
және содан кейін энергетикалық су жылытқыш қазандарға әкелінеді.
1-ЖЭО-ң көлденең байланыстарына сәйкес бу, қоректік су, шық бойынша
жылулық болады.
Бастапқы сумен қазандарды және жылу желілерін толықтыру үшін
талғарлық сутасуының суын пайдаланылады. Ауыз су сапалық өнделмеген су
екі диаметрлері 1000мм сутасулармен келіп түседі және жоғарлатылған
сорғылармен №7, 9,10 шығырлардың электр жинағыштарын суытуына келіп
түседі. Жылытылған өнделмеген су химиялық су тазартуға келіп түседі.
Қазандардың қоректік су химиялық суды таазртудан кейін атмосфералық
деаэраторларға бағытталады және №9,10 шығырларды жанғырту жүйесіне
сорып алғыш сорғылармен теріледі, қоректік судың қыздырылуы
шығырлардың жоғары қысымды қыздырғыштарды іске асады.
Жылу желіден қоректік судың деаэрациясы вакуумды деаэраторларға
өңделеді.
Жылу желідегі қоректік су қоры 2х5000 м3 аккумуляторлық күбілерде
қамтамасыздандырылады.
Желілік судың қыздырылуы негізгі және шындық қыздырғыштарда және
су жылытқыш қазандарда тізбектеліп өнделеді.
Желілік суды жіберу сүлбесі екі сатылы. Екінші көтеруден желілік
сорғысы су жылытқыш қазандар алдында орналастырылады.
1-ЖЭО-да ыстық судың жылуын жіберуі алты екі құбырлық бас жолдары
арқылы жүзеге асады.
Технологиялық қажеттілікке 1,3 МПа Буды пайдаланушы кәсіп орын,
оны төрт бу құбырлары бойынша №9,10 ст. шығырлық өндірістік алуынан №8
ст қарсы қысым шығырынан және қысым және температура шегергіш
қондырғы (РОУ) арқылы №7 ст. бу қазандарынан алынады.
Күл қожды шығару жүйесі - айналымдық сұйықағулық.
Энергетикалық қазандардан түтін газдар биіктіктігі 80м және 4,3м - өрнеу
диаметрлі екі түтіндік құбырлар және 45м биіктікті бір металдық құбыр арқылы
шығарылады.
Түтін газдары атмосфераға түсер алдында дымқыл күл ұстағыштарда
күлден тазартылады.
Су жылытқыш қазандардан түтін газдарын биіктігі 80 м және өрнеу
диаметрі - 4,3м екі түтіндік құбырлар арқылы шығарылады.
Бас тұрқыны негізгі қондырылғылармен басқару деаэраторлық
этажеркада 8м белбеуде орналасқан топтық қалқандармен жүзеге асады.
Қазіргі бас тұрқы 50-ші, 60-шы, 70-ші жылдардың басында, станцияны
кеңейткен кезде құрылған.
Қаңқа ғимараты - металлдық, қабырғалық шектеулер - темір бетондық
тақта алымынан.
Бас тұрқынын өткіні келесідей:
- Шығырлық бөлім - 27м;
- Деаэраторлық бөлім -8,5 м;
- Қазандық бөлім 25м;
- Шанақтық бөлім - 8,5 м;
- Бағандар адымы - 6 м;
- Қаңқа-металдық;
- Қызмет көрсетуді бағалау - 8м;
Машиналық бөлімде жүк көтергіштігі 10020 т мосттық кран орналасқан.
Қазандық бөлімде жүк көтергіштігі 5т электрлік кран - балкалар
орналасқан.ЖЭО-ң электрік қуаты жылулық тәртіпте 110 МВт. жаздық.
1.2 1-АЖЭО негізгі қондырылғылары және цехтардың қысқаша
сипаттамасы
Алматылық 1-ЖЭО-да төрт негізгі цехтар жұмыс істейді: отын
тасымалдаушы цех, қазандық цех, шығырлық цех және электрлік цех. Бұлардан
басқа да қосымша екі цех жұмыс істейді: химиялық су тазалау цехі және ТАСС
цехі.
1.3 Отын тасымалдаушы цех
1-ші ЖЭО-ға қатты және сұйық отынды жеткізу алматылық темір жол
арқылы жүзеге асады.
ОТЦ териториясында қатты және сұйық отын қоймасы орналасқан.
Сұйық отын астына төрт сиымдылық бөлінген. Екеуі 1000тонналық, екеуі 2000
тонналық - ол шығырдың сиымдылығы.
ОТЦ-да отынды жағуға дайындау және өңдеуі жүзеге асады. Қатты
отындар диірмендерде тозан күйіне дейін үнтақталады және тасығыш арқылы
шанаққа бағытталады.
Электрлік және су жылытқыш газдарды негізгі отын ретінде, табиғи
газды жағуға ауыстырған кезде, энергетикалық қазандар үшін - қосалқы отын
ретінде көмірді және су жылытқыш қазандар үшін - мазуты сақтауды
қарастырылады.
Дәл қазіргі кезде Орта Азиядан ДУ500 газ құбырының бас жолы арқылы
Алматы қаласына келіп түсетін артық табиғи газ АлЭС 1-ЖЭО - да, көбінесе
жаздық тәртіпте жағылады. Ішкі газ құбырлардың бар жүйесі жұмыс кезінде
жазғы тәртіпте қажетті газ көлемін беруді қамтамасыздандырады.
Табиғи газды негізгі отын ретінде пайдалану қажет етеді:
Құрылыстарды бітіру есебінен және пайдалануға екінші ДУ1000 газ
құбырының бас жолын енгізу есебінен қалаға газ құбырдың бас жолы арқылы
газды жіберуін өсіреді;
Жаңа газ құбырлардың енгізумен электр станцияның ішкі газбен
қамтамасыздандыру жүйесін жаңғырту.
Бас жол газ құбырларды пайдаланумен, сонымен қатар екінші жолдың
аяталмаған құрылысы мен Интергаз Центральная Азия (ИЦА) компаниясы
айналысады.
1.4 ЖЭО-ң жылумен қамтамасыздандыру жүйесі
Дәл осы уақытта АлЭС 1 - ЖЭО да энергетикалық Қарағандылық көмір
шоғырмасы келесі орташаланған сипаттамалармен жағылады:
- Жылу өлшем бірлігі - 5446 Ккалкг
- күлділік - 22,43%
- ылғалдылық - 9,14%
Қатты отынды жағу БКЗ-160-100Ф қазандарында жүзеге асады.
Энергетикалық шоғырмамен бірге станцияға ҚР басқа бассейндар
көмірлері реттік өндірістік өнім келіп түседі.
БКЗ-160-100Ф үшін сағаттық отын шығыны 20,3 тсағ құрайды.
Жазғы кезеңде энергетикалық қазанда артық табиғи газ жағылады,
жылытулық 1-ЖЭО үшін газ бөлінбейді.
7 х ПТВМ-100 су жылытқыш қазандарда негізгі отын ретінде мазут,
сонымен қатар артық табиғи газ жағылады.
Отындағы 1-ЖЭО есептік қажеттілік, энергетикалық және су жылытқыш
қазандарды газбен жұмыс істеу шарттары кезінде, қыста 184300 нм3сағ; жазда
- 30000-40000 нм3 сағ құрайды.
Сурет -1.1. БКЗ-160-100 қазандығы
1.5 Мазут шаруашылығы
Алматылық 1-ЖЭО-ң мазут шаруашылығы үш жолдық ағызулық темір
жолдық эстакадалардан тұрады, ол бір уақытта 18-60 кубтық цистерналарды
түсіру үшін арналған; жерасты темір бетондық қабылдаушы сиымдылықтан;
мазут сақтаушы, 10000 м3 сиымдылықты 2 металдық қоймалар, сорып алушы
сорғысымен, сыртқы сорғылармен қондырылған; мазут сорғылық және 2000 м3
сиымдылықты 2 шығындық мазут қоймасы.
1.6 Газ тәрізді отын шаруашылығы
Газбен қамтамасыздандыру 400мм диаметрлі құбырлар бойынша 0,3 -
0,4МПа қысымымен 1-ГРС тан және құбыр диаметрі 700мм, 0,3МПа
қысымымен Гульдер ГРП арқылы 2-ГРС тан қамтамасыздандырылады. 1-ЖЭО
газбен қамтамасыздандыру сүлбесі тұйық. ЖЭО ауданшасында барлық газ
шаруашылығының элементтері барлық жұмысшы қазандармен; энергетикалық
және су жылытқыш максималды газ шығынына есептелінген.
1-ЖЭО-ң ауданшасында газбен қамтамасыздандыру жүйесі келесі
түйіндерден тұрады.
- 1-ГРС мен 2-ГРС тан әкелінетін газ құбырлары;
- Газ реттегіш пункт
- ішкі ауданшалық газ құбырлары (орташа қысымды);
- Энергетикалық және су жылытқыш қазандардың газ құбырларымен
1.7 Қазандық цех
ОТЦ-тан кейін отын қазандық цехқа әкелінеді, осында жанады.
1-АЖЭО қазандық цехте БКЗ-160-100Ф бу қазандары орналасқан, БКЗ-160-
100Ф қазандары тек электр энергияны өндіру құбылысында жұмыс істейді.
Аталып өткен қазандардан басқа ҚЦ-та №1-7 ПТВМ-100 су жылытқыш
қазандары орналасқан, олар 1500С ыстықтықта жұмыс істейді және 80 Гкал
жүктемені орнатады.
Бірінші су жылытқыш қазандар; №1-7
ПТВМ-100 қазандары 1-ЖЭО-да қаздыру бетінің жұмысының
сенімділігінің көбейту және жылу өнімділігін номиналға дейін үлкейту
мақсатында орнатылды, олар ЭСКБ-БТИ өңделген жобасы бойынша
жаңғыртуды өтті. Соған байланысты қалқаның шет және артқы жағы
орналасқан оттықтың ағынды бөлігі зауыттық құрылмасынан айырмашылығы
бар.
1- жылу өнімділік (Гкалсағ)
2 - ошақ құттысының көлемі (м3) - 275,3
3- ағымдық бөліктің беті (м2) - 2743
4- қазандар осі бойынша өлшемдер (мм) ені - 6900, тереңдігі - 6900,
биіктігі 14450;
5- қалқан құбырларының диаметрі - 6х3
6 -құбырлар арасындағы адым - 64
7- ағымдық бөліктік құбыр диаметрі (мм) - 38х3
8- адымдар: көлденең (мм) - 110 және бойлық - 60 мм
9- сулық көлемі - 30 м3
10- екі жүрістік сүлбе бойынша номиналды су шығыны - 2400 м3сағ
11- минималды су шығыны - 1500м3сағ
12 - жайғасулық жүктеме 80Гкал - Т =150 болған кездегі
№8-13 бу бкз-160-100 бу қазандары Барнаул қазандық зауытында
дайындалған. Қазан қуаты 160 тсағ, жұмыстық қысым - 100 атм, жұмысшы
ыстықтық -540.
1.8 Шығырлық цех
ҚЦ өндірілетін бу шығырлық цехқа келеді. Цехта №8 Р-25 және №10 ПТ-
60-9013 шығырлар орналасқан. Қуаты 60МВт шығыр қысымы 90атм кезінде
және өндірістік алу 13атм кезінде жұмыс істейді. Шығыр шығырлық цехтарда
орналасқан өндіргіштермен қосылған. Цехта №8 ТВФ-30 және 10 - ТВФ-60
өндіргіштер жұмыс істейді.
Шығырлар:
№8 - Р - 25
№9, №10 - ПТ - 60-9013 бу шығыры екі цилиндрлік бір валды агрегат
болады.
1.
2.
3.
4.
5.
6.
7.
8.
9.
номиналды қуат - 60000 кВт
бір минуттағы айналу саны - 3000
ст. кл. алдында жаңа бу t - 535
шықтағыштағы қысым - 0,035 атм.
суытылған су температурасы - 20
шығыр арқылы мах бу щығыны - 402 тсағ
шықтағышқа мах бу өтуі - 170 тсағ
Реттелген өндірістік алудың бу қысымы - 18 атм
жылуландыру алудың бу қысымы - 2,5 атм
1.9 Электрлік цех
Шығырлық цехта өңделген энергия ЭЦ барады, онда олар жиналады және
түрлендіріледі және тұтынушыларға жіберіледі.
Өндіргіштер:
№8-ТВФ-30 номиналды жүктемесі - 30
№9,№10 - ТВФ - 60 №9-10
Қуат кВт
Қуат кВт
60000
75000
70000
82400
Өзіндік қажеттіліктердің электрлік электрқабылдаушыларды
қоректендіру келесе кернелер мен ток қарастырылған:
- 200 кВт және одан жоғары қуаты бар электр қозғалтқышы үшін - 6кВ;
- аз қуатты электр қозғалтқыш үшін - 0,4 кВ;
- пештерді қоректендіру электр қозғалтқышы, шығырлардың апаттық
майсорғылары, апаттық жарықтандыру - 220 в тұрақты тоқ.
Өзіндік қажеттіліктер қондырғылары 6,3 кВ кернеумен орналасқан ЖЭО
бөліктері 20 секциадан тұрады.
Бас тұрқының тоқ қабылдаушылары КРУСН-6кВ №1,2,5,6 бөліктерімен
қоректенген.
КРУСН-6кВ №3,4,9 секуиясымен сужылытқыш қазандармен
тоққабылдаушының қоректенуі орындалған.
Токқабылдағыштың қоректенуі үшін жоғарлататын сорғыдан мазут
сорғысында, хим-қ сутазартуда, жылужелісін сорғылық қоректенуінде
№7,8,9,10 КРУСН-6 кВ секциялары қарастырылған.
КРУСН -6 кВ секциясына сайкес РУСН-0,4 кВ секциясы бастұрқыда,
сужылытқыш қазандарда суды химиялық тазартуларда , мазут сорғыларда отын
жіберуге қоректенген.
Аз қуатты тұтынушыларды қоректендіру үшін 0,4 кВ кернеумен, ал
сонымен қатар жарықтандыруға екіншілік күштік жинтылықтар
қарастырылады.
1.10 Химиялық суды тазарту
Жылу желілерін жәәне қазандарды қоректендіру үшін суды химиялық
жолмен тазалауды сумен қамтамсыздандыру көзі, барлық басқалары сияқты, 1-
ЖЭО сумен қамтамасыздандыру қалалық су өткізгіш Толғандық суы болып
табылады.
Бастапқы судың сапасын талдау нәтижелері бойынша соңғы жылдары
тұрақты.
Өнімділігі 4500 мсағ жылу желісін қоректендіретін қазіргі суды
химиялық тазалау, ыстық сумен қамтамасыздандырудың ашық сүлбесі үшін
келесі сүлбелермен жобаланған:
Сужылытқыш қазандардың жұмыс істеу кезінде - күкірт қышқылымен
қышқылдату, декорбанизациялау, 100% натрий катиондау
Су жылытқыш қазандарын өшіру кезінде күкірт қышқылымен
қышқылдату, декорбанизация аралық сүзгілер. Аралық сүзгілер ретінде натрий
- катиондау сүзгілерін пайдалану қарастырылған.
1992 жылдан бастап жылулық желілердің қоректік суын өңдеу
жобаланбаған кезде сүлбе бойынша фосфаты бар кешендік тұрақтандыру
жолымен (ИОМС). ИОМС - ты мөлшерлеу үшін бар қышқылдату түйінімен
пайдаланады. Натрий - катиондау қондырғысы дайында тұр.
Бу қазандарын қоректендіруші химиялық су тазалау келесі сүлбелер
бойынша жұмыс істейді: екі сатылы сутегі - катиондау, декорбанизация,
жоғарғы негізді аниондардағы бір аниондау сатысы.
Қондырғының жобалық өнімділігі - 330 тсағ.
Дәл қазіргі уақытта қондырғының орташа жылдық өнімділігі 1997ж
стансаның белгіленген мәліметтері бойынша, 239мсағ аспайды - жылу
тораптарын қоректендіру үшін 119,1тсағ. Жалпы станциялық шық, өндірістегі
және мазут шаруашылығындағы шықты тазалау үшін САОВЭП жобаланған
шықтазалағыш толық емес көлемде жөнделген.
Дәл қазіргі кезде шығырлық цехтан кезеңдік келіп түсетін шықтар,
натрий катиондау сүзгілерінде өңделеді және ары қарай тұзсыздандыру
қондырғысының газсыздандырылған су түбіне түседі, ары қарай қосылған
аниондау азтұзсыздандыру суы қоспасымен натрий - катиондау сүзгілерімен
өнімділігі 160 т сағ .
1.11 АлЭС 1-ЖЭО-ның СКШ(сұйық күлді шығару) жүйесі
АлЭС 1-ЖЭО-да гидравликалық күлмен қожды шығару жүйесі тұйық
сүлбемен, мөлдірлетілген судың қайтуымен және оны қайталап пайдаланумен
орындалған. Нәтижесінде шектелген су көлемі көп қайтара пайдаланудан
судың ара сандығы өседі, ол СКШ жүйесінің қондырғысының ластануына
әкеледі, аз еритін тұздардың қалдықтарымен және корозия өнімдермен.
Құбырдың ішкі бетіндегі тұздың тұрып қалуысулыресурстардың шығынына
және қондырғының жұмыс тиімділігін төмендетуге әкеледі.
СКШ(ГЗУ) жүйе қондырғысының бетінің тазалығын қамтамасыздандыру
екі жолмен іске асады: қондырғыны кезеңдік химиялық тазалау,ол химиялық
реогенттермен тұрақтылық суды өңдеу немесе қалдықтары ерітуден тұрады.
Осы басқа да әдістер кешендер көмегімен жақсы іске асады. Қалдықтарды еріту
үшін кешендерді пайдалану кен рН диапазонында метал иондарымен
әрекеттесуге кіру мүмкіндіктеріне және сулы ерітінді кешенді құрауына
негізделген. Бірақ та кезендік тазалау қиыншылықтары, қосымша шығындарды
қажет етеді және тазалау арасындағы кезеңде пайдаланудың тиімділігі мен
сенімділігін қамтамасыздандырмайды.
Күл мен қож қасиеттері: қоймалжың және мөлдірленген су құбыр
ұзақтығы-15 км құбырлардың диаметрі -620 мм.
Күл төгіндісі бассейінінің сиымдылығы 700 мың м*3,толық айналымның
күл қождық қоймалжыңы бар судың өту уақыты-42 тәулік.
Күлді қождық қоймалжың ағызуға арналған су шығыны-700 м*3сағ.
Күл мен қож химиялық қасиеттері мен фазалы-арасандық құрамы
негізінде отындағы арасан заттардың құрамымен және ЖЭС қазандардағы
жоғары ыстықтықтық өңдеу кезінде шыдайтын өзгерістермен анықталады.
Отын жану құбылысында арасан заттардың қиын химиялық және
фазалық өзгерулері болады,нәтижесінде жаңа қасиеттері бар заттар - күл және
қож пайда болады. Қазандарды жағулық тәртібіндегі шарттарда отынның
арасан заттарымен үлкен бөлігі кулге ауысады,азы - қожға ауысады.
Көп отын түрінің күлі 98-99% бос және химиялық қосылыстар - кремний
тотығы,алюминий тотығы,темір тотығы,кальций тотығы,натрий тотығы,күкірт
тотығы қосылыстарында байланыстарынан тұрады.
Қазіргі кезде АлЭС 1-ЖЭО-да Қарағандылық көмір қолданады.
Қарағанды көмірінің күлділігі орташа 25% құрайды. Химиялық құрамы
бойынша күлде кремний және алюминий тотықтары бар. Үлгілік негізі
бойынша Мо=(СаО+ +MgO)(SiO2+AL2O3) (бірден аз) Қарағанды көмірінің
күлі қышқыл күлдерге жатады. Қышқыл күлдерде 10% аз кальций тотығы
болады, егер қышқылдық тотықтар 70-80 %-дан көп болса. Күл төгінді суының
тұздық құрамы толығымен күл, жағатын отынның химиялық құрамымен және
табиғи су құрамымен анықталады.
1.12 Бас тұрқының орналасуы және бас жоспары
Алматылық 1-ЖЭО ауданы Алматы қаласының орталығында, Жетісу
ауданының аймақшасында орналасқан және 33 га жерді алады.
Жоспарда ауданша көп бұрышты ретінде ұсынылған, солтүстікке қарай
созылған.
Ауданшаның созылуы оңтүстіктен солтүстікке дейін 1200м құрайды,ал
батыстан шығысқа дейін 200-ден 450 м аралығында тербелмелі.
Ауданшада координат жүйесі қалалық ретінде алынған. Биіктіктер жүйесі
де қалалық. Ауданша белгілеулері 730,00-746,00 м шектерінде
тербелмелі.Ауданшаның шекарасы ретінде батыста
- ет комбинатының
аумақшасы, оңтүстік жағынан өндіріс ауданы және ет комбинатына баратын
кірістік авто жолы қызмет етеді, шығыстан тұрғын құрылыстар және бірнеше
қатар кішігірім кәсіпорындар, ал солтүстіктен - тұрғын құрылыстар.
1-ЖЭО-ның өндірістік ауданшасында оңтүстіктен және батыстан кірістік
автожолдар келеді, 1-ЖЭО
- ны қаламен және басқа да өндірістік
кәсіпорындармен қосатын.
Темір жол жолы оңтүстік-шығыс жағынан келеді және МПС "Алматы-2"
темір жол станциясында кетеді. Жолдың ұзындығы 1,5 км.
Электрлік қорытындылар 1-ЖЭО ауданшасынан батыстық бағытпен
шығады.
Жылулық қорытындылар және өндірістік кәсіпорындар мен тұрғын
құрылыстарға бу құбыры екі бағытта - оңтүстік және батыстық шығады.
Күл төгіндісі 1-ЖЭО-да 10км қашықтықта, солтүстік және батысқа қарай
бағытталған. 1-ЖЭО ауданшасына бас жол құбыры батыс жағынан кіреді.
ЖЭО ауданшасы қазіргі бар және құрылып жатқан (әртүрлі титутылдан)
ғимараттар және құрылыстармен тығыз құрылған. 1-ЖЭО-ның бірінші
қатардағы құрылысы 1932жылы басталған. Ауданша сол кезде қаланың шетінде
орналасқан болатын. Қаланың барлық бағыттарда дамуының нәтижесінде 1-
ЖЭО тұрғын және өндірістік зона орталығында болып қалды. 1-ЖЭО
аумақшасы толығымен темір бетондармен, биіктігі 2 метр, қоршалған.
Ауданшаға екі автомобильді және темір жолды кірістер қарастырылған.
1-ЖЭО орналасқан өндірістік ауданша толығымен осындай қуаттың
қатты отындық станциясы бойыншадағы талаптарға сай келмейді.
Ауданшаның жетпеуінің салдарынан, отын қоймасының өлшемі
шектелген, онда көмірдің қажетті айлық шығыны (норма бойынша) толығымен
симайды. Бұл жұмыста белгілі бір қиыншылықтарды әкеледі, әсіресе қыстық
уақытта көмірді қабылдау кезінде.
Жаңа қазандық агрегаттардың орналастыруын пайдалануынан шыққан
қазандар орнына қарастырылады және станцияның отындық тәртібіне әсер
етпейді.
Газдың орнына қатты отын шығынының мүмкін болатын өсуі тек жазғы
уақытта болуы мүмкін және ол ешқандай қосымша қиындықтарды құрамайды.
1.13 ЖЭО-ның қағидалық жылулық сүлбесі
Өнделмеген су
ПТ-60-9013 шықтағыштың кіріктірме десте
қыздырылмайды (жыл бойы жұмыс істейді, шығырлар тек жылутулық тәртіпте
жұмыс істейді). Содан кейін өнделмеген суды қыздырғышта қыздырылады (30
С-ға дейін) және сәйкес өндеу үшін химиялық суды тазартуға жіберіледі (ХСТ).
ХСТ-дан кейін қоректік су вакуумды деаэраторға бағытталады, оның
жылытушы ортасы болып шындық бойлерлерден және ПВК - дан кеін
алынатын желілік су қызмет етеді. Вакуумды деаэраторлардан кейін қоректік су
аккумуляторлар күбісіне жіберіледі және қоректік сорғылармен қайтымды
желілік судын желісіне жіберіледі.
Қайтымды су желілік сорғылармен сәйкесінше бу шығырларының негізгі
қыздырғыштарына жіберіледі. Бу шығырларының шындық қыздырғыштары
және жалпы станциялық шындық бойлерлер. Желілік судың жоғарлатқыш
сорғыларымен желілік су шындық су жылытқыш қазандарға жіберіледі, одан
бас жол арқылы қалаға кетеді.
Негізгі бойлерлер үшін ыстық бу ПТ-60-9013 шығырының жылытулық
алу болып табылады. Шындық бойлердің жылытушы буы ПТ-60-9013
шығырының өндірістік алуы, Р-25-9018 қарсы қысымды және жалпы
станциялық бу жинаушысы 1,5МПа болып табылады. Бу өндіріске, өзіндік
мұқтажға және мазут шаруашылығына жалпы станциялық жинағыштан 1,5МПа
әкелінеді. Қоректік су екісатылы деаэрацияны өтеді, алдымен атмосфералық
деараторда 0,12МПа жылытушы ортасымен және жоғарлатылған қысымы бар
деаэраторда, оның жылытушы ортасы бу және 0,6МПа жалпы станциялық
жинағыш болып табылады.
Өндірістік шық, мазут шаруашылығынан қайтып келген шық
атмосфералық деаэраторға жіберіледі.
1,3 МПа және 0,12 МПа буға қажеттілікті қамтамасыздандыру үшін
станцияда РОУ-10013 және РОУ-131,2 орналастырылған.
1.14 Станцияның жылулық бөлігін есептеу
1.2 Кесте - ЖЭО жұмысының тәртібі және жылулық жүктемелері Көрсеткіштердің аталуы
Өлше
м бірліктері
Көрсет
кіштер мәні
1
2
3
ЖЭО жұмысының тәртібі базалық
сағжыл
6000
Жылужеліліктің химиялық суды
тазартудың өнімділігі
- максималды
- орташа қыстық кезеңге
- орташа жазғы кезеңге
3
м сағ
3
м сағ
3
м сағ
3200
2500
1750
Өнделмеген су шығыны
- максималды
- орташа қыстық кезеңге
- орташа жазғы кезеңге
кгсағ
кгсағ
кгсағ
1500
998
961
Жазғы кезеңдегі су температурасы
- өнделмеген бастапқы судың
- жылытулық десте қыздырылғаннан
кейінгі өнделмеген судың
- химиялық өңдеу алдындағы
- химиялық тазартылған
0
С
0
С
0
С
15
20-30
20-30
20-30
Қысқы кезеңдегі су температурасы
- өнделмеген бастапқы судың
- жылытулық десте қыздырылғаннан
кейінгі өнделмеген судың
- химиялық өңдеу алдындағы
химиялық тазартылған
0
С
0
С
0
С
0
С
С
С
5
11
20
20
1.3 Кесте - 1-АЖЭО жылулық сүлбесінің қондырғысы 1
2
3
4
5
6
3
№9,10 бу шығырлары
ПТ-60- 9013
2
164
Nэ=60МВт
4
Қысым және ыстықтықты
шегергіш қондырғы
РОУ- 4022
1
G=75 тсағ
4
Қысым және температура
шегергіш қондырғы
РОУ- 226
1
G=60 тсағ
5
Тез әрекеттеуші қысым
және температура
шегергіш қондырғы
БРОУ-
10013
3
G=150 тсағ
6
Жоғары қысымды
араластырғыш
деаэраторлар
ДСП-225
5
3
V=72м ,
G=225тсағ
7
Атмосфералық қысымды
араластырғыш
деаэраторлар
ДСА-300
ДСА- 200
2
1
3
V=27 м ,
G=300тсағ
3
V=53 м ,
G=200тсағ
Қыстық кезеңдегі потенциалдық
жылулық жүктеме
- жылытулық дестеден кейінгі
өнделмеген судың жылытуы
- жалпы химиялық тазаланған судың
жылытуы (50-53 С)
ГДжсағ
ГДжсағ
ГДжсағ
189
566-530
755-820
Жазғы кеәеңдегі потенциалдық жылулық
жүктеме
- - химиялық тазартылған судың
жылытылуы
ГДжсағ
373-410
Барлық көлемді пайдаланған кездегі
кеткен газдардың жылулық потенциалы
- көлемнің бір бөлігін пайдаланған кезде
(60%)
ГДжсағ
ГДжсағ
566-629
294-378
№
Қондырғының аталуы
Маркасы
сан
ы
Жылу.
өнд,
Гкалсағ
Ескерту
1
2
3
4
5
6
1
№8-13 бу қазандары
БКЗ-160 -
100Ф
6
98,0
2
№8 бу шығыры
Р-25- 9013
1
155
Nэ=25МВт
1.15 Станцияның электрлік бөлігі 8
№ 8,9 шықтағыштар
КСЦ-50-4
2
G=800тсағ
қосу сүлбесі
тізбектелге
н
9
Сорғылық (Талғарлық)
24 НДН
2
Н=56 м в.ст.
G=5000тсағ
10
Сорғылық (өнделмеген
судың)
300Д90
6
Н=74 м в.ст.
G=900тсағ
11
Вакуумды араластырушы
деаэраторлар
ВД-1200
ВД-800
ВД-400
1
3
3
G=1200тсағ
G=800тсағ
G=400тсағ
12
Деаэраторлық судың қор
күбісі
2
V=5000
тсағ
13
Сорғылық (желілік)
СЭ1250-140
СЭ1250-125
6
6
Н=140 м
в.ст.
G=1250тсағ
Н=125 м
в.ст.
G=1250тсағ
14
Сорғылық (қоректік)
300Д 90
8
Н=64 м в.ст.
G=900тсағ
15
Тік типті желілік суды
қыздырғыштар негізгі
ПВС315-3-
23
ПВС500-3-
23
2
3
G=725тсағ
F=315м*2
G=1150тсағ
2
F=500 м
16
Тік типті желілік суды
қыздырғыштар шыңдық
ПВС500-14-
23
ПВС315-14-
23
1
2
G=1800тсағ
2
F=500 м
G=1130тсағ
2
F=315 м
17
Сорғылық ұстап алу
СЭ-1250-70
СЭ-1250-140
СЭ-5000-70
1
2
1
G=1250тсағ
Н=70 м в.ст.
G=1250тсағ
Н=140 м
в.ст
G=5000тсағ
Н=70 м в.ст
18
Сорғылық (жоғарлатқыш)
СЭ-5000-160
5
G=5000тсағ
Н=160 м
в.ст
19
Шыңдық су жылытқыш
қазандар
ПТВМ-100
7
100
Алматылық 1-ЖЭО-да үш шығырлық агрегат жұмыс істеп тұр: қуаты 25
МВт бір Р-25-9018 және қуаты 60МВт екі ПТ-60-9013 шығыры.
Шығырлы өндіргіш №1 ШӨ кернеуі 6кВ (ГРУ-6), тектегішсіз және
трансферлі шина жүйесімен секциялық қосқышпен байланысқан, шиналардың
жұмыстық жүйенің екі секциясынан тұратын бас таратқыш қондырғысына
қосылған.
80 МВА қуаты бар екі орамды өзгерткіштері бар блоктағы шығырлы
өндіргіш №2 ШӨ және №3 ШӨ екі секцияланбаған шиналардың жұмысшы
жүйелері және орағытпа жүйеден тұратын (ОРУ-110кВ) кернеуі 110кВ ашық
таратқыш қондырғыларына қосылған.
ОРУ - 110кВ 5ВЛ-110кВ қосылады. Энергия жүйесімен байланысу
үшін үш жоғары вольттік сызықтары қолданылады: ВЛ 149А, ВЛ 103А және
ВЛ 116А, сызықтын ұзындығы 134км, 227км, 296км-ге сәйкес, тұйық
тұтынушылармен байланысу үшін ВЛ 115А және ВЛ 114А екі сызық
қолданылады.
1-АЖЭО-да ОРУ-35 кВ бар, оларға жақын орналасқан кәсіпорындар
тұтынушылары қосылған.
ОРУ-110 кВ қуаты 32 және 40МВА - мен байланысты екі үшорамды
өзгеркіштер ОРУ-35 кВ және ГРУ-6 кВ-пен байланысты. 1-АЖЭО өзі
мұқтажының электрлік жүктемесін қоректендіру үшін 6кВ, сонымен қатар
380220 В кернеуі қолданылады.
1-АЖЭО шындық тәртіпке ауыстырған кезде өзіндік мұтажының 6кВ
кернеуінің қоректенуі 200кВ қуатты қозғалтқыштар үшін және 60,4кВ
өзгерткіштер үшін қолданылады. Қуаты 160 кВт және одан аз қозғалтқыштар
үшін 380220 В кернеу қабылданады.
1-АЖЭО-ны шындық тәртіпке ауыстырған кезде негізгі тұтынушылардың
өзіндік мұқтажы қоректіксорғылық және 6кВ кернеулі 315-630 кВт қуаты бар
сегіз сорғылар болып табылады. Сорғылық 1-ші санатты тұтынушы болып
табылады.380220 В кернеулі тұтынушыларды электрмен қамтамасыздандыру
қуаты 250кВА, ТСЗ-25010типті екі құрғақ үшфазалы өзгерткіштер көмегімен
орындалады. Қосылулар ГРУ-6 кВ тартпаларындағы бөлек қосқыштар арқылы
қоылады. Өзгерткіштер қуаты 250МВА бойынша болашақта 1-АЖЭО қазіргі
кішкентай ауданында 0,4 кВ - ке тең кернеулі қозғалмайтың жүктемелердің
пайда болуы мүмкіндігінен шыққан.
Станцияда ТВС 30 ШӨ1 және ТВФ-60-2 ШӨ2 және ШӨ3
орналастырылған.
Электрлік жүйеге жіберілетін активті, реактивті және толық қуаттардың
сызбағын құру:
1.4 Кесте - Станция тұтынушыларымен бастапқы мәліметтер: Тұтынушы
Кс орташа
мәні
Рп
Р= Рп*Кс
1
2
3
4
Станцияның орнатылған қуаты
Рқон =145 МВт;
Рmax=95,7 МВт.
Қыстық кезеңде бойлерден кейін су жоғарлатқыш сорғылар арқылы су
жылытқыш қазандарға келіп түседі, онда берілген температураға дейін
қыздырылады және қалаға жіберіледі.
Станцияның жылулық сүлбесі келесі тәрәзді жасалған. БКЗ-160-100
(өнімділігі 160 тсағ, бу қысымы 100 кгссм, аса қызған бу температурасы
540 0С) типті №8-13 ст. қазандарынан бу 90ата жинаушыға келіп түседі,
онан №8-10ст. шығырлырына бағытталады.
Р-25-9018 типті №8ст. шығырлық агрегат қарсы қысым тәртібінде жұмыс
істейді. №8 ст. шығырында пайдаланған бу 18 ата жинағышқа келіп
түседі. ПТ-60-9013 типті №9,10 ст. шығырлық агрегат химиялық суды тазарту
үшін қалалық су құбырларынан келген қалалық суды жылыту үшін
шықтағышты пайдалануымен жұмыс істейді, өндірістік алу буы 18 ата
жинағышқа бағытталады, жылытулық алу өзіндік мұқтажға желілік суды
жылыту үшін қолданылады.18 ата жинағышынан бу өндіріске, станцияның
өзіндік мұқтажына және шындық бойлерлерге шығындалады.
Алматылық 1-ЖЭО-ның ақаба суларын қабылдашы шаруашылықты-
тұрмыстық және өндірістөгіндік арнамалар болып табылады.
Шаруашылық - тұрмыстық ақабалар фекалды арнама торабымен
жиналады және қалалық жинағышқа тасталады. Химиялық суды тазалаудағы
тұздалған ақабалар өз жүрістерімен шаруашылық - тұрмыстық арнама
жинағышына жиналады. 1-ші химиялық суды тазартудың ақабасының бір
бөлігі нейтралдау түйініне келіп түседі, содан кейін нормаға сәйкес тазаланған
ақабалар Қара-Су өзенімен жалпы болатын, өндірітіктөгінділер жинағышына
тасталады. Қара-Су өзеніне суды әкету 1999ж 636 мың м*3 құрады.
Мұнайы бар ақабалар тазалағыш құрылыстарға барады. Қондырғыла
тазаланған су СҚШ (ГЗУ) қайтымды сумен қамтамасыздандыру жүйесіне келіп
түседі.
Желілік судың апаттық төгілуі, майлықтар арқылы ағып кеткен су сұйық
жинаудан кейін қарсы сумен қамтамасыздандыру жүйесіне тасталады.
1.5 Кесте - Ақаба сулар сүлбесіне сәйкес қондырғылардың аталуы. Темір жол
0,2
14,5
3,19
Крючков зауыты
0,2
29
6,38
Киров зауыты
0,23
29
6,38
Металл құрылысының
зауыты
0,22
14,5
3,19
АЗТМ
0,22
29
6,38
Мостық құрылыс зауыты
0,22
29
6,38
№
Аталуы
№
Аталуы
1
Таратқыш арна
16
Сорғылық күбі
Сумен қамтамасыздандыру жүйесі
Алматылық 1-ЖЭО-ның сумен қамтамсыздандыруының қайнар көзі
Талғардық суенгізулі қалалық суөткізгіш болып табылады.
Су өнімділігі 5000 м3сағ 24 МДН типті екі сорғыларымен Талғарлақ
сорғылардан ЖЭО-ға беріледі. Талғарлық сорғылардан қалалық су өткізгіш
жалпы шығыны орташа 2729,44 м3сағ құрайды.
Талғарлық сорғылардан қалалық судың негізгі ағыны шығырлық цехқа,
шығырлық агрегаттар шықтағыштарының суытуына және өндіргіштік
газсуытқышына (3867 м3сағ жуық) жіберіледі. Сонымен қатар, шығырлық
және қазандық цехтарда қалалық су өткізгіш
су қондырғының
айналматіректерді суытуға қолданады. Су газсуытқыштардан, өндіргіштерден
және шықтағыштардан кейін 35 С - ға дейін қыздырылады, сосын қайта
пайдалану үшін бастапқы су ретінде химиялық цехқа ХСТ-1және ХСТ-2-ге
жіберіледі.
Тура суағардан судың бір бөлігі қазандық цехқа, су жылытқыш
қазандарға, отын-тасымалдаушы цехқа және қосымша цехтарда технологиялық
қажеттіліктерге пайдаланылады. Шығырлық өндіргіштердің майсуытқыштары
қалалық су сымының суымен қоректенетің айналымдық жүйенің суы болып
табылады. Майсуытқыштардан кейін суытылған су айналу шұнқырының
жүйесіне жиналады, сонымен қатар, 1-ЖЭО - да қайтымды сұйық күл
шығарудың сумен қамтамасыздандыруы жүйесі әрекеттеседі, мөлдірлетілген су
күл төгіндісінен станцияның айналымына қайтып келеді. 2
Мұнайұстағыш
17
Тасығыш
3
Мұнайұстағыштан кейінгі
суды жинау күбісі
18
Электр жетегі
4
Ажыратқыштарға суды
қоректендіру сорғылары
19
Коагулянттың жұмысшы ерітіндісінің
күбісі
5
Сұйық құйынғы
20
Ажыратқыштан кейін суды күбіге
жинау
6
Ажыратқыштын
араластырғышы
21
Мех.сүзгіге суды әперу сорғысы
7
Інінара тазарту арнасы
22
Мех.сүзгі
8
Ажырату құтысы
23
Бұрыштық сүзгі
9
Тұну құтыс
24
Майсыздандырылған сорушы сорғы
10
Жинағыш құты
25
Құрғатулық сорғы
11
Мұнай қабылдағыш
26
Құрғатулық шұнқыр
12
Коагулянттың
мөлшерлегіш сорғысы
27
Мұнайөнімдерін жинағыш күбі
13
Коагулянттың сүзгі - торы
28
Мұнайөнімдерін сорып алу сорғысы
14
Ауалық ілестіргіш
29
Автоцистернаға мұнайөнімдерін сору
сорғысы
15
Қайтару сорғысы
... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
