Аңдатпа
Бұл дипломдық жобада орталықтандырылған және
орталықтандырылмаған жылумен қамтамасыз ету жүйесі қарастырылған.
КВ-ГМ-23,26(20)-150 қазанының жылулық есебі орындалды. Өміртіршілік
қауіпсіздігі бөлімінде жұмыс орындарын жасанды жарықтандыру орындалып
жұмыс орындарының микроклимат параметрлері көрсетілді. Экономикалық
бөлімде КВ-ГМ-23,26(20)-150 қазанының өтемділік мерзімі есептелді.

Аннотация
В данном дипломном проекте рассматривается централизованные и
дицентрализованные системы теплоснабжения. Выполнено тепловой расчет
котла КВ-ГМ-23,26(20)-150. В разделе безопастности жизнидеятельности
выполнено искуственное освещение рабочих помещении и показаны
параметры микроклимата в рабочих помещениях. В разделе экономики
выполнено расчет срока окупаемости котла КВ-ГМ-23,26(20)-150.

МАЗМҰНЫ

КІРІСПЕ
ТЕОРИЯЛЫҚ БӨЛІМ
1.1 Жылумен қамтамасыз ету түрлері. Орталықтандырылған және
орталықтандырылмаған.
1.2 Жылу тасымалдағыш пен жылумен қамтамасыз ету жүйесін таңдау
1.3 Жылуды тұтынуды есептеу
1.3.1 Маусымдық жүктеме
1.3.2 Жылудың жылуландыруға жіберілуін есептеу
1.3.3 Желдетуге берілетін жылуды есептеу

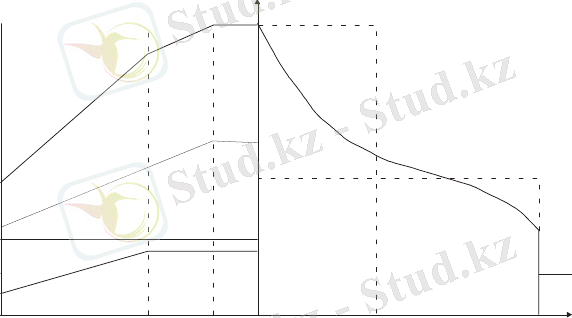

1.4 Жылу берудің жылдық есебі. Жылулық жүктеменің ұзақтығы
графигі

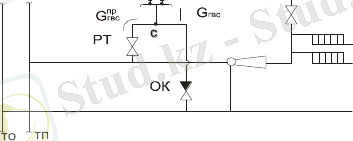

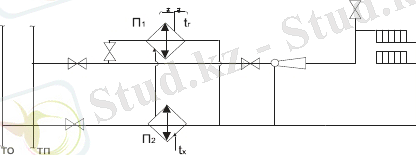

1.5 Жылумен қамтамасыз етудегі су жүйесі.
1.4 Жылумен қамтамасыз етудің көзі
ҚАЗАНДЫҚ ТУРАЛЫ ЖАЛПЫ МӘЛІМЕТТЕР
2.1 Қазандықтың жалпы сипаттамасы
2.2 Қолданылатын отынның сипаттамасы
2.3 Қазандықтың технологиялық сұлбасы
2.4 Негізгі және көмекші қондырғылар
ЕСЕПТІК БӨЛІМ
3.1 Бастапқы мәліметтер
3.2 Жану өнімдерінің көлемі мен энтальпиясын есептеу
3.3 Ауаның және жану өнімдерінің энтальпиясын есептеу.
3.4 КВГМ-23,26-150 қазанының жылулық есебі
3.4.1 Қазандық қондырғысының пайдалы әсер коэффициенті мен отын
шығынын есептеу
3.4.2 Ошақ камерасының жылулық есептелуі
3.4.3 Қазанның конвективті түйінін есептеу
3.4.4. Жылулық балансты тексеру
ӨМІРТІРШІЛІК ҚАУІПСІЗДІГІ
4.1.1 Жұмыс орындарының жарықталынуы
4.1.2 Жасанды жарықтандыруды есептеу
4.2.1 Жұмыс орнындағы микроклимат параметрлері
4.2.2. Адам ағзасына метеорологиялық жағдайлардың әсері.
4.2.3 Микроклиматтың ұтымды жағдайлары
4.2.4 Мироклиматтың рұқсат етілетін жағдайлары
ЭКОНОМИКАЛЫҚ БӨЛІМ
5.1 Жылу энергиясының жылдық шығынын анықтау
5.2 Максималдық сағаттық жүктемені анықтау
5.3 Қазандықтан жылу энергиясын өндірудің өзіндік құнын есептеу

5.4 Жылумен қамдау нұсқасын салуды және оны пайдалануды
экономикалық бағалау
5.5 Таза келтірілген құнды NPV анықтау
5.6 Пайданың ішкі нормаларын IRR есептеу
5.7 Инвестицияның өтелу мерзімін РР есептеу
ҚОРЫТЫНДЫ
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ

КІРІСПЕ

Өндірістік қазандықтар өнеркәсіптік мекемелердіің технологиялық
үдерістерін бумен, ыстық сумен (технологиялық жылумен қамтамасыз ету)
қамтамасыз ету үшін, және тұрғын аудандарды жылу мен ыстық сумен
қамтамасыз ету қажеттіліктерін толтыру үшін арналған.
Бұл тектес қазандықтарды жобалау, міндетті түрде жабдықтың
технологиялық картасына және өндірістің бас технологтарының
тапсырмаларына сәйкес жасалады. Мұнда жылу тасымалдағыштар
параметрлерінің максималды мәні ескеріледі. Егер басқа да параметрлер
қажет болса, онда талап етілген деңгейге дейін көрсеткіштерін түсіру арқылы
контурларға бөлу жобаланады.
Қазіргі заманда өмірімізді отынсыз елестету мүмкін емес, алғашқы
қауымдағы жағу арқылы емес, отын шамасын максималды пайдалануды
айтамыз. Айтайын дегеніміз, отынның жану жылуын технологиялық
үдерістерлі енгізу барысында, сонымен қатар тікелей энергетикалық
қондырғыларда, немесе оның аралық жылу тасымалдағыш арқылы
берілуінде қолданылады. Ең танымал, кеңінен таралған жылу
тасымалдағыштар - су буы мен су.
Қазіргі кезде Қазақстанда қазандық қондырғылардың көбі моральдық -
физикалық жағынан өте қатты ескірген, мұндай жағдайлар бу мен суды
жылыту өндірісінде айтарлықтай жылу шығынына әкеліп соқтырады.
Осыған байланысты қазандықтардың техникалық деңгейін жақсарту
мәселесі, жеке алғанда, олардың тиімділігі мен сенімділігі, халық-
шаруашылық жұмысында зор мәнге ие, сондықтан да көптеген ғылыми-
зерттеу және құрылымдаулық-технологиялық мекемелердің қызметтерінің
негізі болып табылады.
Негізінен, қазандық қондырғылар өндірістік және қоғамдық
кешендердің ажыратылмайтын құрамдас бөлігі боп келеді (химиялық, мұнай
өндіру, газды, автомобильды, ғылыми-зерттеу). Қазандықтардың негізгі
міндеті - алдын ала орнатылған параметрлер бойынша объектіні толассыз
бумен және ыстық сумен қамтамасыз ету. Егер, қазандықтар істен шығып
қалған жағдайда , барлық кешен жұмысы немесе кебір бөліктері тоқтатылып
қалады, бұл - өте үлкен шығынға әкеліп соқтырады.

ТЕОРИЯЛЫҚ БӨЛІМ

1.1 Жылумен қамтамасыз ету түрлері. Орталықтандырылған және
орталықтандырылмаған.

Жылумен қамтамасыз ету екіге бөлінеді - орталықтандырылған және
орталықтандырылмаған. Орталықтандырылмаған жылумен қамтамасыз етуде
жылу көзі мен жылуды тұтынушы бір-біріне жақын орналасады. Жылулық
желі болмайды. Орталықтандырылмаған жылуды жергілікті (жергілікті
қазандық арқылы жылумен қамтамасыз ету) және жеке (пештік, пәтерлердегі
қазандықтар арқылы жылумен қамтамасыз ету) деп бөледі.
Орталықтандыру деңгейіне қарай орталықтандырылған жылумен
қамтамасыз ету жүйесін (ОЖҚЖ) төрт топқа бөлуге болады:
- топтық жылумен қамтамасыз ету (ЖҚЖ) мекемелер тобы;
- аудандық - қалалық аудандар ЖҚЖ;
- қалалық - қалалар ЖҚЖ;
- қалааралық - бірнеше қалалар ЖҚЖ.
ОЖҚЖ процесі үш операциядан тұрады - жылу тасымалдағышты
дайындау (ЖТ), ЖТ тасу және ЖТ қолдану. ЖТ дайындау жылу электр
орталылықтары мен қазандықтардың жылу дайындаушы қондырғыларында
жүзеге асады. ЖТ тасу жылу желілері арқылы жасалады. ЖТ пайдалану
тұтынушылардың жылу қолдану қондырғыларында пайдаланылады.
Жылу тасымалдағышты дайындау, тасу, пайдаланудың кешенді
қондырғылары орталықтандырылған жылумен қамтамасыз ету жүйесі деп
аталады.
Жылуды тұтыну екі негізгі категорияға бөлінеді.

1.
Еңбек пен тұрмыстың жайлы жағдайларын жасау үшін

(коммуналдық-тұрмыстық жүктеме).
Мұнда судың жылуға, вентиляцияға, ыстық сумен қамтамасыз етуге
(ЫСҚ), кондиционерге тұтынылуы.

2.
Берілген сапа бойынша өнім шығару (технологиялық жүктеме).

Температура деңгейіне қарай жылу былай бөлінеді:
- төменгі потенциалды, темпратурасы 150 0С-қа дейін;
- орташа потенциалды, температурасы 150 0С-тан 400 0С-қа дейін;
- жоғарғы потенциалды, температурасы 400 0С-тан жоғары.

Коммуналдық-тұрмыстық жүктеме төменгі потенциалды процестерге
жатады.
Жылу желілеріндегі максималды температура 150 0С аспайды (тура
құбырда), минималды - 70 0С (кері құбырда).
Технологиялық жүктемені толтыру үшін, ереже бойынша 1.4 МПа
қысымды су буы қолданылады.
Жылу көзі ретінде қазандықтардың жылу дайындағыш қондырғылары
пайдаланылады. Жылу электр орталықтарында жылуландыру циклі негізінде
электр энергиясы мен жылуды аралас өндіру іске асырылады. Жылу мен
электр энергиясын бөліп өндіру қазандықтар мен конденсациялық электр
станцияларында жасалады. Аралас жылуды өндіруде отынның жалпы
шығыны, бөліп өндіруге қарағанда төменірек.

1.2 Жылу тасымалдағыш пен жылумен қамтамасыз ету жүйесін таңдау

Таңдау техникалық және экономикалық ұғым арқылы анықталады
және ол жылу көзінің сипатына және жылулық жүктеме түрлеріне
байланысты. Жылумен қамтамасыз ету жүйесін максималды жеңілдету
ұсынылады. Жүйе қарапайым болған сайын оның орнатылуы арзанырақ және
қолданылуы сенімдірек болады. Барынша қарапайым шешімдер жылулық
жүктемелердің барлық түріне бірыңғай жылутасымалдағышты пайдалануға
мүмкіндік береді.
Егер ауданның жылулық жүктемесі жылудан, вентиляциядан, және
ыстық сумен қамтамасыз етуден ғана тұратын болса, онда жылуландыруда
екіқұбырлы су жүйесі қолданылады. Егер жылудан, вентиляциядан, және
ыстық сумен қамтамасыз етуден басқа ауданда жоғарғы потенциалды
жылуды талап ететін технологиялық жүктеме болатын болса, үшқұбырлы су
жүйесін пайдаланған жөн. Құбырлардың біреуі жоғарғы потенциал
жүктемесін қанағаттандыру мақсатында қолданылады.
Ауданның маусымдық жүктемесі аз болып негізгі жылулық
жүктемесі жоғарғы потенциалды технологиялық жүктеме болған жағдайда,
жылу тасымалдағыш ретінде бу қолданылады.
Жылумен қамтамасыз ету жүйесін және жылу тасымалдағыш
параметрлерін таңдауда жүйенің барлық элементтері бойынша техникалық
және экономикалық көрсеткіштері ескеріледі: станция, жылу желілері,
тұтынушылар. Энергетикалық жағынан су будан тиімдірек. Станцияда
көпсатылы су жылытуды пайдалану электр энергиясын меншікті аралас
өндірілуін көбейтеді, осыған орай отын үнемділігі арта түседі. Бу жүйесін

қолданғанда барлық жылулық жүктеме, әдетте жоғарғы қысымдағы
пайдаланылған бумен толтырылады, одан электр энергиясының меншікті
аралас өндірілуі төмендей түседі.

1.3 Жылуды тұтынуды есептеу

Жылулық жүктемені маусымдық және жыл бойылық деп бөлеміз.
Маусымдық жүктемелердің өзгерісі климаттық жағдайларға байланысты -
сыртқы ауа температурасы, ылғалдылығы, жел жылдамдығы және күн
радиациясы және т.б. Сыртқы ауа температурасының өзгеруі негізгі рөлді
атқарады. Маусымдық жүктеменің салыстырмалы тұрақты тәуліктік және
ауыспалы жылдық графигі болады. Маусымдық жүктемеге жылу, вентиляция
(қысқы жүктеме), кондиционерлеу (жазғы жүктеме) жүктемелері жатады.
Жыл бойылық жүктемеге ыстық сумен қамтамасыз ету (ЫСҚ) және
технологиялық жүктеме жатады. Технологиялық жүктеме графигі өндіріс
сипатына байланысты болады. ЫСҚ жүктемесінің графигі ғимараттың
абаттандырылуына, тұрғындар құрамына, жұмыс күні графигіне,
коммуналдық мекемелер жұмысының режиміне байланысты. Технологиялық
және ЫСҚ жүктемесі жыл мезгілдерімен аса байланысты емес.

1.3.1 Маусымдық жүктеме

Жылуландырудың мақсаты - берілген деңгейде бөлменің ішкі ауа
температурасын сақтап тұру. Бөлмедегі ауа температурасы бөлменің не үшін
тағайындалғандығында, ал өндірістік ғимараттарда орындалатын жұмыс
сипатына байланысты. Бөлмедегі ауа температурасының мәні былай
қабылданады:
- тұрғын үйлер үшін - 18 0С-тан 20 0С-қа дейін;
- өндірістік ғимараттар үшін - 16 0С-тан 20 0С-қа дейін;
- қоғамдық ғимараттар үшін - 14 0С-тан 25 0С-қа дейін.

1.3.2 Жылудың жылуландыруға жіберілуін есептеу

Бөлмедегі ауа температурасын тұрақты түрде сақтап тұру үшін жылу
шығынымен жылу ағымын теңестіруді қамтамасыз ету қажет. Жылудың
шығындалуы жылудың қоршаулар арқылы өтуімен шарттандырылады,
мұндағы температура Qт құламасы 50С, сонымен қатар инфильтрациямен,
Qинф - қоршаудың тығыз болмағандығынан сырттан кіретін ауаны қыздыруға
кететін жылу шығыны.

Qин ф
QТ

(1.3.2.1)

мұнда
Qин ф
QТ

- инфильтрация коэффициенті.

Өндірістік бөлмелерде жылу материалдар мен сырттан келетін
тасымалдаушы көлікті қыздыруға жұмсалады - Qмт.
Бөлмеге жылудың ағуы жылуландыру қондырғылар арқылы жүзеге
асады - Qо және ішкі жылу шығару арқылы - Qвт.
Жалпылайтын болсақ, жылу теңгерімін мынадай түрде жазуға болады:

QТ Qин ф Qм т Qo Qвт
(1.3.2.2)

Тұрғын үйлер мен өндірістік ғимараттар үшін:
Qмт = Qинф = Qвт = 0 (1.3.2.3)
сонда Qо = Qт
Өндірістік ғимараттар үшін:

Qо = Qт (1 + ) + Qмт - Qвт
(1.3.2.4)

Өндірістік ғимараттарда Qинф жылуы Qо-дің 25...35 % құрауы мүмкін.

Тн
Тв

2

(1.3.2.5)

мұнда b - тұрақты инфильтрация, b=(35...40) 10-2;
g- еркін құлау үдеуі;
L- ауа түсетін ойық биіктігі;
Тн- сыртқы ауа температурасы, К;
Тв- бөлмедегі ауа температурасы, К;
W- жел жылдамдығы, мс.
Жылуды жібергендегі жылу шығыны келесі теңдеумен анықталады:

немесе
QТ ki Fi t%. t'
(1.3.2.6)

QТ
Fi
Ri
tв tн n

(1.3.2.7)

мұнда n - температуралық түрлілікке өзгеріс енгізу. 1 қабаттың едені
және жоғарғы қабат төбесі үшін ескеріледі (n 1);
- ғимарат қабатын, жел жылдамдығын, күн сәулесінің түсу
жақтары туралы бағдарлануға қосуды ескеретін коэффициент.

1
мұнда - жарық жақтарынан бағдарлануды ескеретін түзету.
(1.3.2.8)QТ Qин ф QТ 1
QТ 1
b 2gL 1
W

Белгілі бір ғимаратттың жылу жүйесін жобалауда (1.3.2.7) формуланы
қолданады, яғни есептеулер нәтижесінде бөлмелерде орнатылатын
қондырғылардың жылыту аспаптарының саны анықталады.
Жылу көзін жобалауда жылудың жылуландыруға қажеттілігі
ұлғайтылған көрсеткіштермен анықталады.
Бөлме көлеміне байланысты жылытуға жұмсалатын жылу шығынын
есептеу.

Q qoV(tв tн)
(1.3.2.9)

мұнда qо- бөлменің көлемі мен тағайындалуына тікелей байланысты
бөлменің жылыту сипаттамасы;
V- сыртқы өлшемдері бойынша ғимараттың көлемі.
Жылуды максималды шығыны, осыған сәйкес жылытуға жіберілетін
максималды жылу есептеу температурасымен анықталады - tно. Бұл соңғы 50
жылдағы 8 қыстың ең суық бес күндігінің орташа температурасы болып
табылады.
Бөлмелердің тағайындалу тізімі жоқ болған жағдайда ұлғайтылған
көрсеткіштер бойынша есептеуде tв 18 0С-қа тең болады, егер tно -31 0С
болса, егер tно -31 0С болса, tв 20 0С-қа тең болады.
Тұрғын үйлер мен қоғамдық ғимараттарды жылытуға берілетін
жылудың есептік мәні келесі формуламен анықталады:

tн tн о болғанда
Qo' Q'т qoV tв t н о .
(1.3.2.10)

Qo Qo'
tв t н
tв t н о

(1.3.2.11)

Отынды үнемді пайдалану үшін жылу мерзімінің басталуы мен
аяқталуын дұрыс таңдаудың маңызы зор. Жылу беру мерзімінің аяқталуы
мен басталуы орта тәуліктік есеппен температура +8 0С болғанда шешіледі.
Ішкі жылу бөлгіштері бар өндірістік бөлмелерде жылу беру мерзімі QТ Qвт
болғандағы сыртқы ауа температурада басталады.
Өндірістік ғимараттар үшін:
-tн tно болғанда

-tнtно болғанда

Q o q o V t в t но 1 Q мт Q вт

(1.3.2.12)

Q o q o V

t в t н
t в t но

1 Q мт Q вт

(1.3.2.12)

Жылу беру мерзімінің ұзақтығы тәуліктік және тұрақты орташа
тәуліктік температура +8 0С төмен, немесе осы температураға тең болғанда
анықталады.
Құрылыс салуға берілетін жылу шығынын анықтау.
Бұл әдіс тек қана тұрғын үйлердегі жылу шығынын анықтау үшін
беріледі. Мұнда tн tн оQo' qF F 1 k1 ,
мұнда qF - 1 м2 құрылыс көлеміне жіберілетін жылу, Вт м2;
F- құрылыс көлемі, м2;
F = fуд z , мұндағы z- тұрғындар саны;
fуд = 12,5 м2 адам - 1980 жылғы салынған құрылыс үшін;
fуд = 18 м2 адам - 1980 жылдан кейін салынған құрылыс үшін;
k1=0.25- қоғамдық ғимараттарға жылытуға жылу жіберуді
ескеретін коэффициент. Мұнда tнtно.

1.3.3. Желдетуге берілетін жылуды есептеу

Желдету жүктемесі дегеніміз, негізінен ол бөлмеге сырттан берілетін,
ауаны жылыту мақсатындағы жылу қажеттілігі. Арнайы ағым жүйесі бар
вентиляциялары жоқ тұрғын үйлердегі жылу шығыны Qв = 0.
Қоғамдық және өндірістік ғимараттар үшін:

Qв = C' Vв (tв - tн) m
(1.3.3.1)

3

Vв - ішкі өлшемдері бойынша желденетін бөлме көлемі;
m - бөлмедегі ауа алмасу еселігі.
Ұлғайтылған көрсеткіштер бойынша жылу жіберуді ғимараттың
белгілі бір көлемімен есептейді.

Qв = qв V (tв - tн)

Тұрғын аудандарда орналасқан қоғамдық ғимараттар үшін:
Qв' q f Fk1k 2
(1.3.3.2)

(1.3.3.3)

мұнда k2= 0,4 - ескі құрылыстағы ғимартаттар үшін , k2= 0,6 - жаңа
ғимараттар үшін.
Бөлмелерді желдетудің үш категориясын ажыратады:
А - аз зияндылықтарды бөлетін. Бұл ғимараттарға максималды жылуберу
желдетуге арналған есептік температура tнв бойынша есептеледі, едәуір суық
уақыттағы орташа температура жылыту мерзімінің 15 % құрайды.мұнда С' - ауаның көлемді жылусыйымдылығы, 1260 Дж(м К);

Qв' qвV tв tн в

(1.3.3.4)

tн tн в болғанда желдетуге берілетін жылу өспейді, бірақ ауа алмасудың
еселігі азаяды. Алмасу еселігінің минималды мәніне tн tн о болғанда
жетеді:

tн tн в болғанда:

mmin m
tв tн в
tв tн о

Qв Qв'
tв tн
tв tн в

.

Б - біраз зияндылықтар бөлетін ғимараттар:
Qв' qвV tв tн о
В - ерекш техникалық дәлелдемелерде (өте көп зияндылықтар) Qв' едәуір
суық тәуліктердің орташа температурасымен анықталады.

Qв,
Джсағ
А

Б
tн,0С

+8 tнв

tно

1.3.3-сурет. Желдетуге берілетін жылу графигі.

1.3.4 Жыл бойылық жүктеме

Жыл бойылық жүктемеге технологиялық жүктеме мен ЫСҚ жүктемесі
жатады. Технологиялық жүктеме өндіріс түріне қарай технологтармен
беріледі.
ЫСҚ жүктемесі тәулік бойы, сонымен қатар апта күндерінде әркелкі
сипатта болады. Ыстық судың ең көп шығыны таңғы және кешкі сағаттарда
байқалады, аптаның күндерінен сенбі күні.
Тұрғын үй, қоғамдық және өндірістік ғимараттарда ЫСҚ жылудың
орташа апталық шығыны келесі формуламен анықталады:

Qгсвср.н . amc t г t х nc

(1.3.4.1)

%
90
80
70
60

%
90
80
70
60

50
40
30
20
10
50
40
30
20
10
вторник

0

2

4

6

8

10

12

14

16

18

20

22

Часы
суток

0

2

4

6

8

10

12

14

16

18

20

22
Часы
суток

1.3.4.1-сурет. ЫСҚ жылу тұтынудың графигі.
мұнда a - ыстық су шығынының нормасы t=60 0С өлшем бірлікке;
m - өлшем бірлік саны;
с - судың жылусыйымдылығы, 4190 Дж(кгК);
tг, tх - ыстық және суық су температурасы;
nc - ЫСҚ су берудің есептік ұзақтығы, сектәу немесе сағтәу.
Қыста tх =5 0C, жазда tх =15 0C. а өлшемі tг = 60 0C үшін беріледі. tх мәні
басқа болғанда:

at a
60 t х
t г t х

. (1.3.4.2)

Суды бөлетін жерлерде ашық жүйелер үшін ыстық судың
температурасы - 60 0C төмен болмауы тиіс және 70 0C аспауы тиіс; жабық
жүйелер үшін - 55 0C төмен емес және 75 0C жоғары емес. Тұрғын үйлер,
ауруханалар, бала-бақшалар, шипажайлар, демалыс үйлер және т. б. үшін
nc=86400 сектәу, немесе 24 сағтәу. Жаңа аудандардағы тұрғын үйлер мен
қоғамдық ғимараттардың типі мен саны туралы деректер болмаған жағдайда
ЫСҚ берілетін орташа апталық жылу шығыны мына формуламен
анықталады:

ср.
(1.3.4.3)

мұнда а=80...120 лтәу - тұрғын үйлердегі бір адам басына;
в=18...22 лтәу - қоғамдық ғимараттағы бір адам басына.
Жазда

с

ле то

0.8

с р.н .

t г t хл
з им а t г t х

(1.3.4.4)

ЫСҚ-ға суды тәулікте ең көп тұтынудың орташа жылу шығыны

ср.
ср.

тең блатын апталық әркелкілік коэффициенті, қоғамдық ғимараттар үшін

Qг всн. m a b c tг tх nc
Qг всн .

Qг вс
з
Qг всс.
нQг всн. тең, мұндағы н - тұрғын үйлер мен қоғамдық ғимараттарға

н = 1. ЫСҚ берілетін жылудың есептік шығыны (максималды-сағаттық)
р ср.

үшін c =1,7...2,2, өндірістік ғимараттар үшін c =1.

(Qгвс )зима

(Qгвс )лето

0

t

н

1.3.4.2-сурет. ЫСҚ жылу беру графигі.
ЫСҚ жылу беру әдісі арқылы жылумен қамтамасыз етудің ашық және
жабық жүйесін ажыратады.
Ашық жүйелерде ЫСҚ-ге су жылу желісінен беріледі.
Абоненттік енгізу сұлбасы:

В

ОП

Э

ОК - кері клапан; Э - сусорғалағыш эжектор немесе элеватор; РТ -
температура реттегіші; В - ауалық; ОП - жылыту аспабы; С - араластырғыш.
1.3.4.3-сурет. Абоненттік орнатылымды қосудың ашық сұлбасы.

Жабық жүйеде желілік су ЫСҚ түсетін екіншілік суды жылытуға
пайдаланылады, яғни жабық жүйелерді абоненттік енгізуде 1 немесе 2 су
қыздырғыштары орнатылады. Оларды іске қосу қатарлас, екі сатылы
кезекпен немесе екісатылы аралас сұлбамен орындалған бірсатылы немесе
екі сатылы болады.

Qг вс н сQг всн. тең. Мұнда c - тәуліктік әркелкілік коэффициенті. Қалалар
+8 С

РТ

РР

1.3.4.4-сурет. ЫСҚ жүйесін қосудың екісатылы жүйелілік сұлбасы.

1.4 Жылу берудің жылдық есебі. Жылулық жүктеменің ұзақтығы
графигі

График құрап шығару үшін температуралық жағдай туралы деректер
қажет. Анықтамалықта келтірілген:
-40...-35 0С - n1 сағат;
-35...-30 0С - n2 сағат;
-30...-25 0С - n3 сағат;
0...+5 0С - ni-1 сағат;
+5...+10 0С - ni сағат.

1.4-кесте. Алматы қаласындағы жылу мерзіміндегі сыртқы ауаның орташа
айлық есеппен алғандағы темепратурасы.

ЖМ айлар
Сағаттар саны
Айдың орташа
0
температурасы, С
Қаңтар
744
-6,8
Ақпан
672
-5,1
Желтоқсан
744
-4,4
Қараша
360
+1,1
Наурыз
744
+1,9
Қазан
744
+9,6
Сәуір
360
+10,7

Q Джчас

QS
К
L

л

Qв

Q O

з

B

C

N
+8 0С t нв t но 0
1.4.1-сурет. Жалпы жылулық жүктемесінің ұзақтығы графигі.

D
n час

Абсцисса белдігіне сағаттар санын тастап
отырады, осының

нәтижесінде дерек температурасының теңдігі немесе азайғандығы
бақыланады. Ординаттар белдігі бойынша жылудың сағаттық шығыны
тасталады. Графикада екі тік бұрыш саламыз, олардың көлемі графика
көлеміне тең келеді.Онда 0BCD0 тікбұрышы үшін CD биіктігі жылу беру
мерзімінегі жылу берудің орташа шығынына тең. 0KLN0 тікбұрышы үшін
0N кескіні маусымдағы жылулық жүктеменің есебінің ұзақтығын
пайдаланылуын көрсетеді.
Егер жылулық жүктеме әр түрлі көзден қамтамасыздандырылатын
болса, онда итегралды графикты пайдаланғанымыз өте тиімді. Жинақталған
жылулық жүктемесінің ұзақтығы графигін ординаттар белдігі бойынша тең
интервалдарға бөледі. a - салыстырмалы жылулық жүктеме. aс = Qi Qc' - i-
жылулық жүктемесінің, аудандық есептік жүктемеге
қатынасы. г о д f c , г о д Qi Qc' - маусымдағы жылу көзінің санының
маусымдағы жылудың жинақталған шығынына теңдігі. Онда 0abc0 ауданы
жылу көзінің шығынына тең, оның қуаттылығы 20 % тең, яғни, c 0.2 .
Бір географиялық пунктке құралған интегралды графикаларды аса
нақтылықпен барлық климаттық белдеулер үшін пайдалан беруге болады.

Q гвс
Q гвс

a

a год

D

E

0.8

0.6

0.4

0.2
M

K

D

A
N

L

E

B
0.8

0.6

0.4

0.2

А

B
C

0

C

0

0.2

0.4

0.6

0.8

a с

1.4.2-сурет. Жылулық жүктеменің интегралды графигі.

F0abc0F=0.4 - A нүктесі. Мұнда c 0.4 , г о д 0.72 - В аламыз және т.б.
Мысалы, жылу алудың екі қайнар көзі бар делік. Біреуіндегі
максималды тұтынудағы c 0.6 , максималды қуаттылық 60% тең. Екіншісі
қалған 40 % толтыра алады. Бұл жағдайда бірінші қайнар көзіміз жылудағы
максималды тұтынудың 92 % қамтамасыз ете алады, ал екіншісі 8 %
қамтиды.

1.5. Жылумен қамтамасыз етудегі су жүйесі.

Жылумен қамтамасыз етудегі су жүйесі ашық және жабық болып екіге
бөлінеді. Ашық жүйелерде ыстық сумен қамтамасыз ету қажеттіліктеріне су
жылулық желіден алынады. Жабық жүйеде ыстық сумен қамтамасыз ету
қажеттіліктеріне су жылуалмастырғышпен қыздырылады. Ыстық сумен
қамтамасыз ету қондырғыларын қосу сұлбасы 1.3.4.3, 1.3.4.4-суреттерде
көрстеілген. Құбырлар санына қарай жылумен қамтамасыз ету бір, екі, үш
және көп құбырлы болып бөлінеді.
Жылумен қамтамасыз етудің ашық жүйесі ең аз дегенде, бір құбырлы
болуы тиіс. Жабық жүйеде ең аз дегенде екі құбыр болуы керек. Қалалы
жерлерде көп жағдайда екі құбырлы жүйе қолданылады. Ол егер көптеген
тұтынушыларға бір потенциалдағы жылу қажет болған жағдайда
қолданылады. Егер жоғарғы потенциалды жүктеме қажет болған жағдайда,
үш құбырлы жүйе қолданылады. Мұндай кезде екі магистраль қосылады -
бергіш, енді біреуі-керілік. Абоненттік орнатылымдар сипатына қарай
бірінші немесе екінші жылулық желісіне қосу сұлбасы таңдалынады.
Жылулық орнатылымдар тәуелді және тәуелсіз сұлбалар арқылы
қосыла алады. Тәуелсіз қосылуда жылу жүйесінің айналымындағы су

жылулық желідегі сумен жылуалмастырғышта қыздырылады. Тәуелді
сұлбада жылулық аспаптарға су жылулық желіден түседі. Дегенмен, мұнда
жылулық желі мен жылыту жүйесі аралығында қатты гидравликалық
байланыс болады. Жылыту қондырғысында максималды қысым жылыту
аспаптарының мықтылығымен шектеледі.

1.4 Жылумен қамтамасыз етудің көзі

Орталықтандырылған жылумен қамтамасыз ету жүйесінде
орнатылатын қазандықтар 4; 6,5; 10; 20; 30; 50; 100; 180 Гкалсағ өнімділікте
шығарылады.
20 Гкалс дейінгі қазандықтар жылудың негізгі қайнар көзі ретінде ғана
қоланылады. Судың қыздырылуы 150 0С дейін.
30 Гкалч асатын қазандықтар жылудың негізгі қайнар көзі ретінде,
сонымен қатар жылудың шыңдық көзі ретінде де пайдаланылады.
Қазандықтар маркалары:
1) газдымазутты: ПТВМ,КВ-ГМ;
2) қатты отынды: КВ-ТК, КВ-ТС.
Су қыздыратын қазандықтарда гидросоққылар, күйдірулер, таттың
болмауы мақсатында буланулар болмау керек. Бұл үшін құбыр жүйесінде
тұрақты су жылдамдығы ұстау керек, яғни, су қыздыратын қазандықтар тек
тұрақты шығында ғана жақсы жұмыс істей алады. Қазандықтан шығу
қысымы мынандай болу қажет, tнас-дан желідегі максималды температура
10...15 0С асуы қажет - бұл сұлбадағы сорманың орналасуын анықтайды.
Берілген температураны сақтау барысында қазандықтыңтың
шығысынан кірісіне қарай рециркуляция түйіні жасалады. Жоғары күкіртті
мазутты жаққанда қазандық су шығыны екі есеге артуы тиіс. Су қыздыратын
қазандықтар судағы жүрістердің екі еселенуіне қарай,ал жоғары режимдегі
қазандықтарды қолданғанда жүріс саны екі есеге азаяды. Казандықтағы
судың тұрақты шығындалуын сақтау мақсатында қайта қосу түйіні
қарастырылған, яғни, судың жарты бөлігі қазандықтың маңайымен кетіп
қалады. Қайта қосумен қатар бергіш құбырындағы су температурасы
реттеледі.
Желідегі су шығынын қайта толтыру химиялық тазартылған
деаэратордан өткен су қолданылады. Сондықтан да қазандықтарда химиялық
су тазартқыш, деаэратор қондырғыларын орнату қарастырылған.
Деаэратор типі вакуумды болып келеді. Деааэратордағы қысым 0,07

бастап
0,6 дейін болады. Деаэратор 0,3 атм қысымда реттеледі. Ол

қыздырумен, қыздырылымсыз да жұмыс істей береді. Қыздырусыз жұмыс

жасағанда деаэраторға кірердегі су температурасы деаэратордағы қысым
бойынша қанығу температурасынан 5...10 0С асуы қажет. Қыздыру арқылы
жұмыс атқарғанда деаэраторға кірердегі су температурасы деаэратордағы
қысым бойынша қанығу температурасынан 5...7 0С төмен болуы керек.
Қыздыру қазандықтағы су арқылы жасалады.
Бастапқы су температурасы суды алу орнына байланысты. Су
тазалағыштың дұрыс жұмысы үшін оның температурасы 25...40 0С болуы
тиіс (химиялық су тазалағыш сұлбасына байланысты). Сондықтан,
химиялық су тазалағыш алдында қазандықтағы ыстық сумен су
жылуалмастырғышында қыздырылуы керек. Химиялық су тазалағыштан
кейін су оның алдындағы су температурасынан 0...5 0С төмен болуы тиіс.
Деаэратор дұрыс жұмыс істеуі үшін химиялық су тазалағыштан кейін сулы
жылуалмастырғыш орнатылады.
Қазандықтарда негізгі және қордағы отын ретінде мазутты пайдалануда
судың қазандықтан шығу температурасы 100 0С төмендемеуі керек (егер
мазут құбырға қызған күйде түссе). Цистернадағы мазуттың қызуға түсуінде
оның сарқылуы мен қазандық бүріккілері алдында тек қана бу
пайдаланылады. Бұл жағдайда, су қыздыру қазандықтарында қызметтік бу
қазандықтары орнатылады. Қазандық сұлбасы - бу-су қыздыру нұсқасы
бойынша.
Суды дайындау қондырғыларының жақсы жұмыс істеуі үшін өте көп
реагенттер қажет. Су тазалауда өтек көп ерітінділер қоршаған ортаға
лақтырылады. Сондықтан, жүйеде жұмыс істеу температурасы 95...105
жоғары болмауы тиіс.
Өнімділігі аз қазандықтарда вакуумды деаэраторлар орнына сыртқа
тепкіш деаэраторлар орнатуға болады (құбыр ұзындығы 1,5 - 2 метр. Құбыр
ішіндегі су бұрандала жүреді. Бұл сәтте сыртқа тепкіш күш арқылы газ судан
ажыратылады да белдікте орналасқан кіші диаметрлі құбыр арқылы
қоршаған ортаға тасталынады.). Кемшілігі: өте көп қысым шығыны ( 3...4
атм дейін), деаэраторға дейін су 95 0С температурасына дейін қыздырылуы
қажет.
Қазандықтың ашық жүйелерге жұмыс істегенде жылу көзінің
сұлбасында міндетті түрде деаэратордан кейін бак-аккумлятор орнату
қарастырылады.

ҚАЗАНДЫҚ ТУРАЛЫ ЖАЛПЫ МӘЛІМЕТТЕР

2.1 Қазандықтың жалпы сипаттамасы

Қазандық

Алматы қаласының Алатау ауданындағы Ақкент

ықшамауданының көп қабатты тұрғын үйлерін, инфраструктуралы
объекттерді жылумен, ыстық сумен және ауамен қамдауға арналған.
Жылулық жүктемеге сәйкес қазандықта екі ДСЕ-4-14-ГМ қазаны, бу
өндірулігі 4 тсағ, екі КВГМ-23,26(20)-150 қазаны, қуаты 23,26 МВт (20
Гкалсағ) және екі КВГМ-63,8(55)-150 қазаны, қуаты 63,8 МВт (55 Гкалсағ)
қазандар орнатылған.
Қазандықтың жалпы орнатылған қуаты - 179,66 МВт (154,48 Гкалсағ),
мұнда ыстық су - 174,45 МВт (150 Гкалсағ);
бу - 5,21 МВт (4,48 Гкалсағ, 8 тсағ).
Жылумен және ыстық сумен қамдау үшін жылутасығыштардың
параметрлері:
- жылу жүйесін реттеудің температуралық графигі - 130-70 ºС;
- жылумен қамтамасыз ету жүйесі - ашық, екіқұбырлы;
- жұмыс істеу уақыты - тәулік бойы, жыл бойы;
- жылумен қамтамасыз ету бойынша сенімділік категориясы -
екіншілік.
Бу қазандары мазут шаруашылығын бумен қамтамасыз ету үшін
орнатылған, біреуі жұмыстық, екіншісі резервті. Негізгі отын ретінде Qнр =
8000 ккалм3 ( 33,52 МДжм3 ) болатын табиғи газ қолданылады. Резервті
отын ретінде маркасы М100 мазутты қолданады Qн = 9680 ккалкг ( 40,559
МДжкг ).
Мазутты жылу орталығына жеткізу көлік транспорты арқылы жүзеге
асырылады. Мазут жер бетіндегі металдан жасалған әрқайсысының
сыйымдылығы 1000 м3 болатын үш резервуарда сақталады.
ДСЕ - 4 - 14 ГМ бу қазаны және КВ ГМ - 23,26 (20) - 150 су қыздыру
қазандары биіктігі 60м, сағасының диаметрі 1,5 м болатын металл түтін
құбырына жалғанады.
КВ ГМ - 63,8 (55) - 150 су қыздыру қазандары биктігі 60 м, сағасының
диаметрі 2,4 м болатын металл түтін құбырына жалғанады.

2.2 Қолданылатын отынның сипаттамасы

Негізгі отын ретінде Qнр = 8000 ккалм3 ( 33,52 МДжм3 ) болатын
табиғи газ қолданылады. Резервті отын ретінде маркасы М100 мазутты
қолданады (Qн = 9680 ккалкг ( 40,559 МДжкг ). Мазутты жылу орталығына
жеткізу көлік транспорты арқылы жүзеге асырылады. Мазутты жер бетіндегі
металдын жасалған әрқайсысының сыйымдылығы 1000 м3 болатын үш
резервуарда сақталады.
a) Газ тәрізді отынның сипаттамасы
Газ тәрізді отындар жанатын және жанбайтын газдардың қоспасынан
тұрады. Жанатын газдарға көмірсутектер, көміртегі оксиді жатады. Ал
жанбайтын бөліктеріне азот, көміртегі (II) оксиді және оттегі жатады. Бұлар
газ тәріздес отындардың масылын құрайды. Оның құрамында су-булары,
шәйір, тозаң секілді қоспалары болады. Табиғи газдарға ілеспе және табиғи
газ кіреді. Жасанды жанар газдар жергілікті белгіленген отын ретінде
болады. Оларға генераторлық, кокстық және доменді газдар жатады.
Генераторлық газды қатты отынның толық жанбауынан алады. Коксті және
домен газдары кокс пен домен пештердің қалдықтары болып саналады.
Өнеркәсіптік бу генераторлар мен су жылытқыш қазандарда табиғи
және ілеспе газдарды пайдаланады. Табиғи мен ілеспе газдар метанды
көмірсутек қоспалары мен жанбайтын масыл газдардан тұрады. Ілеспе газға
қарағанда табиғи газда метан көбірек, кейбір табиғи газдарда оның құрамы
98%-ға жетеді. Ал ілеспе газда жоғары молекулярлы көмірсутектер көбірек
болады, метанға қарағанда. Метан көмірсутектерді көбінесе шектік деп
аталады, себебі оларда төрт валентті көмірсутектері бар, оның эмпирикалық
кейіптемесі CnH2n+2. Негізгі шекті көмірсутектері: метан (CH4), этан (C2H6),
пропан (C3H8), бутан (C4H10), пентан (C5H12) және тағы басқа. Қалыпты
шарттарда (101,8 кПа қысым және 00С температура) бутанға дейін алдыңғы
қатар иіссіз, түссіз газ болады, ал қалғандары - сұйықтар.
Газ тәрізді отынның қасиеттері болып уыттылығы және
жарылғыштығы, осы екеуі оның қолдануына әсерін тигізеді. Жасанды газда
көміртек оксидінің болуынан ол уытты болып саналады. Табиғи және ілеспе
газдар уытты болмайды, бірақ жоғарғы шек көмірсутектері елеулі
шоғырлауында нашақорлы қасиетке ие болады.
Жанар газдарға кіреді: сутегі H2, метан CH4, басқа көміртек
байланыстары CmHn, күкіртсутегі H2S және жанбайтын газдар, екі оксидті
көміртек CO2, оттек O2, азот N2 және кішкене мөлшерде сулы-булар H2O.
Кейбір табиғи газдардың құрамында күкіртсутегі бар, күкірсутек -
қатты у және адамның жүйке жүйесіне зақым тигізеді, сонымен қатар

металлды жегіп тастайды. Газдағы күкіртсутектің болымды шоғыры 100 м3-
қа 2 г-нан аспайды.
Белгілі шоғырда газ ауамен бірге жарылғыш қоспаны құрайды, оны
жандыру кезде тұтану қабілеттігі бар. Газ ауалы қоспаның жарылғыштығы
төменгі және жоғарғы шек тұтануы мен жарылғыштығымен сипатталады.
Төменгі шек жарылғыштығы деп газ ауалы қоспадағы газдың минимал
шоғыры. Жоғарғы шек жарылғыштығы деп газ ауалы қоспадағы газдың
максималды шоғыры. Жоғарғы және төменгі шек жарылғыштығында
тұтануы болуы мүмкін. Сондықтан, ауадағы газдың тұтануы белгілі бір
шекарада болады.
Газ тәрізді отынның құрамы көлем бойынша %-бен беріледі және
барлық есептеулер қалыпты жағдайдағы құрғақ газдың куб метріне
салыстырады (101,8 кПа және 00С). Қоспаның құрамы (сулы бу, шәйір, тозаң)
құрғақ газдың гм3-пен өрнектеледі.
Жылыту қазандықтарын орта және төменгі қысымды газдың желілерге
қосады. Газ шығындары 250 м3сағ аспайтын шағын қазандықтар газды
төмеңгі қысымды газ құбырларынан алады.
б) Мазуттың сипаттамасы
Сұйық қайраттық отынның негізгі түрі мұнайды өңдегенде алынатын
мұнай мазуты.
Мұнай мазуты олардың тұтқырлығына байланысты бірнеше түрге
бөлінеді. ЭС-да негізінде таңбасы (маркасы) 100 мазут жағылады. Ошақтық
мазут таңба ішінде олардағы күкірт мөлшеріне байланысты үш сұрыпқа
бөлінеді: аз күкіртті (Sж ‹0,5%), күкіртті (Sж =0,5-2%) және көп күкіртті (Sж
2,0%).
Ошақ мазутының күлділігі өте аз және әдетте 0,1 - 0,3% -дан аспайды.
Мазуттағы су мөлшері 0,5%-дан 5%-ға дейін, кейде одан да жоғары
(суланған мазуттар) 10 %-ға дейін болады.
Мазутты құю, ағызу, бүркігіштің (форсунка) жұмыс істеу нәтижелігі
мазут тұтқырлығына байланысты. Мазутты сақтағанда оның тұтқырлығы
өседі. Ыстықтық (температура) 75 0С-тан төмендесе мазут тұтқырлығы кенет
өседі. Мазут қоюланады.

1-кесте. Отынның сағаттық есептік максималды шығыны.

2.3 Қазандықтың технологиялық сұлбасы

а) Қазандықтың сұлбасы
Қазандықтың жылулық сұлбасы тәуелсіз екі бөлікке бөлінеді:
Булық бөлігі
Бу қазандары мазут шаруашылығын бумен қамтамасыз ету үшін
арналған. Бір қазан жұмыстық, екіншісі резервті. Қазанның біреуінен
қысымы 0,9МПА (9 кгссм2) тең өндірілетін бу мазут шарушылығына
беріледі: мазут қыздырғыштарына, мазут сақталатын резервуарға, авто
құйылу эстакадасына.
Бу қазандарын қоректендіруге баратын қорек суды дайындау үшін
редуцияланған бу атмосфералық деаэраторға беріледі. Бу қазандарын
қоректендіру су дайындау қондырғыларынан келетін химиялық тазартылған
су және мазут шаруашылығынан келетін конденсат қоспасымен жүзеге
асырылады.

Қазандардың
үздіксіз үрлеу жылуын пайдалану үшін

жылуалмастырғыш және үздіксіз үрлеудің кеңейткіші қарастырылған.
Сепаратордан өткізілген бу кеңейткіштен атмосфералық деаэраторға
жіберіледі, ал су химиялық тазартылған суды қыздыру үшін
жылуалмастырғышқа барады.
Атмосфералық деаэратордың выпарын суытқыш арқылы химиялық
тазартылған судың бөлігін қыздыру үшін қолданады.
Мазут шаруашылығындағы орташа сағаттық будың шығыны - 3,0 тсағ
құрайды. Қоректік су атмосфералық деаэраторына арналған бу шығыны -
0,4-0,5 тсағ құрайды. №
п
п
Қазан түрі
Отын шығыны
№
п
п
Қазан түрі
Табиғи газ,
3
нм сағ
Мазут, кгсағ
1
2
3
4
1
- 2 х ДСЕ-4-14ГМ
- 2 х КВ-ГМ-23,26(20)-150
- 2 х КВ-ГМ-63,8(55)-150
616
5434
14660
514
4540
12488

Барлығы:
20710
17542

Жұмыс істейтін қазандар
үшін барлығы:
20402
17285

Су қыздыру бөлігі
Жылулық сұлбадағы су қыздыру бөлігі 130-70 С температуралық
график бойынша жылумен, сумен қамтамасыз ету және желдету үшін
қарастырылған.
Қарсы желілі су желілік сорғылардан қарсы желілі су коллекторына
беріледі. Су коллектордан қазандарға беріледі.
Тура желілі су қазандардан магистральді коллекторға, сосын жылу
желісіне тұтынушыларға жіберіледі. Сонымен қатар, тура желілі су 110-130
°С температурада қазандардан өз мұқтаждық коллекторларына беріледі. Өз
мұқтаждық коллекторларынан су шикі, химиялық тазартылған су
қыздырғышына және вакуумдық деаэраторға қыздырғыш ретінде беріледі.
Су қыздыру қазандарында су шығынын қазан арқылы тұрақты және
қазанға кірердегі желілік судың температурасын 70°С деңгейінде ұстап тұру
қажет. Сонымен қатар, су қыздыру қазандары аз жүктемеде мазутпен жұмыс
істегенде қазаннан шығардағы желілік судың температурасын 150°С ұстап
тұру қажет.
Бұл талаптарды орындау үшін рециркуляция сорғылары
қарастырылған. Әрбір қазандағы жұмыс параметрлерін реттеу үшін: қазанға
кірердегі қарсы желілі судың температурасын реттегіш, желілік су шығынын
реттегіш қарастырылған. Қазаннан шығардағы берілген температура отын,
ауа реттегіштерімен реттеледі.
Шығындарды толықтыру және ыстық сумен қамтамасыз ету үшін
жылулық желіні қоректендіру келесі сұлба бойынша жүреді:
Химиялық тазартылған су 25°С температурада химиялық тазартылған
судың қыздырғышына беріледі. Содан кейін химиялық тазартылған су
қыздырғыштан 55°С температурасымен вакуумдық деаэраторға беріледі.
Вакуумдық деаэратордан су өздігінен ағып аккумулятор багына барады. Осы
бактардан су қоректік сорғы арқылы желілік сорғыларға жіберіледі.
Вакуумдық деаэраторда химиялық тазартылған және қыздырушы
судың ағынын реттеу үшін химиялық тазартылған және қыздырушы судың
реттегіші қарастырылған.
Жұмыстық судың жылуын пайдалану үшін химиялық тазартылған су
су дайындау қондырғыларынан кейін суытқышқа жіберіледі. Бактағы су
деңгейін тұрақты ұстап тұру үшін деңгей реттегіші қарастырылған.
б) Су өңдеу сұлбасы
Су өңдеу сұлбасы мен қондырғылары "Водно-технологические и
водно-химические режимы" орталығының ұсынысымен Алматы энергетика

және байланыс институтының профессоры Р.Н.Календарёвтың
басшылығымен ұсынылған.

-
Су өңдеудің аралас әдісін пайдалану мүмкіндігі бар бір сатылы

Na- катиондау - жылу жүйесін қоректендіруге арналған суды Na-катиондау
және комплексондар арқылы өңдеу;

-
Екі сатылы Na-катиондау - бу қазандарына баратын суларды

өңдеуге арналған.
Қазандықтың үнемді және тиімді жұмыс жасауы үшін жүйелік және
қоректік су сорғылары жиіліктік электржетекті реттеу қондырғыларымен
жобаланған. Сол арқылы қазандыққа түсетін жылулық жүктеме талаптарына
сәйкес берілген параметрлер бойынша электрқозғалтқыштың жылдамдығы
мен моментін дәл реттеуге болады.
Электржетекті сорғыларға жиілікті реттеуді қолдану келесі
мүмкіндіктерді тұғызады:

-
Жылулық жүйе мен қазандық қондырғылардың тиімді жұмыс

істеуін жоғарлатады;

-
-
Сорғылардың бірқалыпты қосылуы;
Отын мен электр энергиясын үнемдеу.

Бастапқыда су сорғылар арқылы шикі су қыздырғышына барады. Ол
қыздарғышта су 25 0С - қа дейін қыздырылады. Қыздырғыштан 25 0С
шыққан су Na-катиондау әдісімен жұмыс істейтін су дайындау
қондырғыларына барады. Суды жұмсарту үшін 4 автоматты қондырғы
орналастырылған. Әр қондырғының құрамына:
1. Na-катион фильтрі - 2
2. Фильтрді жуу мен регенерациялау процестерін автоматты басқару
электрохимиялық блоктары - 2
3. Тұз еріткіш бак - 1
Су дайындау қондырғыларынан химиялық тазаланған су химиялық
тазаланған су қыздырғышына жіберіледі. Қыздырғыштан химиялық
тазаланған су 55 0С - мен вакуумдық деаэраторға жіберіледі.
Бу қазандарына арналған қоректік су 2 сатылы Na-катиондау әдісімен
тазаланады. Бу қазандарын қоректендіретін су химилық тазаланған су мен
мазут шаруашылығынан тазаланып келетін конденсат қоспасынан тұрады.
Жылу желісін қоректендіру үшін химиялық тазаланған су
қыздырғыштан 55 0С - пен вакуумдық деаэраторға жіберіледі.
Вакуумдық деаэратор қорек судағы агрессивті газдарды жоюға
арналған. Қорек су вакуумдық деаэратордан t = 70 0C - пен бакқа жіберіледі.
Қоректік сорғы арқылы су кері су желісінің коллекторына (желілік
сорғы) беріледі.

2.4 Негізгі және көмекші қондырғылар
а) Бу қазандары
ДСЕ-4-14 ГМ бу қазанының технкалық сипаттамасы:

Бу өндірулігі, тсағ
- 4,0;

2

Қорек су температурасы, С
Есептік ПӘК, табиғи газ мазут, %
Өлшемдері L х В х Н, мм
Қазан ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
