АННОТАЦИЯ

В данном дипломном проекте рассмотрены особенности развития
технологий широкополосной беспроводной связи, характеристики
технологии WiBAS,а так же радио-частотное планирование.

В расчетной части проекта были рассчитаны максимальное расстояние
между базовой станции (БС) и абонентской станции (АС) сети
радиодоступа, мощность полезного сигнала на входе приемника, РРЛ прямой
видимости.

В экономической части был определен срок окупаемости и
целесообразности проекта.

В проекте рассмотрены вопросы о безопасности жизнедеятельности, в
том числе кондиционирования на рабочем месте.

АҢДАТПА

Берілген дипломдық жобада кең жолақты сымсыз байланыс
технологиясының даму ерекшеліктері, WiBAS жүйесінің сипаттамалары
және де радио-желілік жобалау сипаттамалары келтірілген.

Жобаның есептеу бөлімінде радиобайланыс жүйесінің базалық
станцияның (БС) және абоненттік станцияның (АС) арасындағы максималды
арақашықтық, қабылдағыш кірісіндегі пайдалы сигналдың қуаты, тура көру
мүмкіндігі бар РРЛ есептелініп, талдау жасау қарастырылған.

Экономикалық бөлімде жобаның мақсаты мен өзін - өзі ақтау мерзімі
көрсетілген.

Жобада, сондай - ақ, өміртіршілік қауіпсіздігі мәселелері, артық
жылуды жою үшін қажетті ауа алмастыруды есептеу қарастырылған.

ABSTRACT

In this diploma thesis is the features of the development of technology of
broadband wireless , technology characteristics WiBAS, as well as radio frequency
planning .

11

The calculated part of the project we can see maximum distance between the
base station (BS ) and radio access network of the subscriber station (SS ), the
power of the desired signal at the receiver input and the RRL line of sight.

In the economic part was determined payback period and the feasibility of
the project.

The project examines questions about the safety of life , including air-
conditioning in the workplace.

12

МАЗМҰНЫ
КІРІСПЕ
7

1 WІBAS ТЕХНОЛОГИЯСЫНА ЖАЛПЫ ШОЛУ
1.1 Кең жолақты сымсыз байланыс технологиясының даму
ерекшеліктері
1.2 Қарағанды қаласындағы желіні талдау
1.3 WiBAS жүйесінің сипаттамалары
1.4 Негізгі стандарттары
1.5 Желі архитектурасы
1.6 Техникалық сипаттамалары
1.7 Радио-желілік жобалау
1.8 WiBAS технологиясын жобалау үшін құрылғы таңдау
2 WІBAS-2Х ТЕХНОЛОГИЯСЫНЫҢ НЕГІЗГІ ПАРАМЕТРЛЕРІН
ЕСЕПТЕУ
2.1 Радиобайланыс жүйесінің базалық станцияның (БС) және
абоненттік станцияның (АС) арасындағы максималды арақашықтықты
есептеу
2.2 Қабылдағыш кірісіндегі пайдалы сигналдың қуатын есептеу
2.3 Тура көру мүмкіндігі бар РРЛ есептеу
3 БИЗНЕС - ЖОСПАР
3.1 Түйін
3.2 Компания және сала
3.3 Қызметтерді (өнімдерді) бейнелеп жазу
3.4 Нарықтық өтімді талдау. Нарық қызметтерін зерттеу
3.5 Менеджмент
3.6 Маркетинг стратегиясы
3.7 Қаражаттық жоспар
3.8 Табысты есептеу
3.9 Пайдалану шығындары
3.10 Экономикалық тиімділіктің көрсеткішін есептеу
4 ӨМІРТІРШІЛІК ҚАУІПСІЗДІГІ
4.1 Антенна-діңгекті ғимараттарда жұмыс барысында қауіпсіздік
ережелері
4.2 Найзағайдан қорғану
4.3 Электр - қорғаныс
4.4 Өрттің пайда болу көздерін талдау және өртке қарсы техниканы
тиімді таңдау
4.5 Жайлы микроклиматты құру бойынша шаралар.
4.6 Ауа алмасу
4.7 Артық жылуды жою үшін қажетті ауа алмастыруды есептеу
ҚОРЫТЫНДЫ
Әдебиеттер тізімі

13
8
8
9
10
13
17
19
21
21

30

30
37
38
48
48
49
49
50
50
51
51
52
54
58
60

60
61
62

62
63
64
65
69

КІРІСПЕ

Қазіргі таңда телекоммуникациялық байланыстың көпшілігі бір-біріне
тәуелсіз желілер арқылы іске асырылады. Соған қарамастан, сигналдың
цифрлық түрленуінің заманауи әдістері ақпараттық ағынның барлық түрін
біркелкі ағынға түрлендіре отырып байланыстың кең жолақты желілері
арқылы тасымалдауға мүмкіндік береді. Уақыттың бір мезетінде
пайдаланушыға байланыстың заман талабына сай бірнеше қызмет түрін
көрсету кең жолақты байланыс желілерін құруды талап етеді. Алайда, бұл
мәселе жаңа кабельдерді төсеуді қажет етеді. Осы жағдайдың ең дұрыс
шешімі болып сымсыз кең жолақты байланыс жүйелерін пайдалану болып
табылады. Ұялы кең жолақты байланыс, мультимедиалық қызмет көрсетулер
мен радиоинтерфейс саласындағы жаңа пайдаланымдар (HSPA+, LTE, Mobile
WiMAX, CDMA EV-DO және т.б.) жылдамдықтың жоғарылатуы мен сымсыз
байланыс сенімділігін арттыруды талап етеді. Оператор үшін ең оңтайлы
шешім WiBAS болып табылады.
WiBAS операторлық класының платформасы оператор үшін абоненттік
байланысты орнату мен трафикті тарату аймағындағы бүгінгі таңдағы,
сондай-ақ келешекте қойылатын талаптардың бәріне жауап бере алатын
сапалы әрі экономикалық жағынан тиімді сымсыз кең жолақты
инфрақұрылымды орнатуға мүмкіндік береді. Жаңа сымсыз технологияларды
қолдану мен жоғары деңгейлі өнімділік арқасында WiBAS өнімінің
топтамасы талғағыш тапсырыс берушілер үшін инвестициялық дұрыс шешім
болып табылады.
Дипломдық жобада Қарағанды қаласында VIP клиенттер үшін WiBAS
технологиясының негізінде кең жолақты сымсыз байланысты ұйымдастыру
мәселесі қаратырылды.
Дипломдық жоба мақсаты: WiBAS технологиясының негізінде кең
жолақты сымсыз байланысты ұйымдастырудың ерекшеліктерін,
экономикалық тиімділігін, өміртіршілік қауіпсіздік жағдайын қарастырып,
талдау жасау.

14

1 WIBAS ТЕХНОЛОГИЯСЫНА ЖАЛПЫ ШОЛУ

1.1 Кең

жолақты

сымсыз

байланыс

технологиясының

даму

ерекшеліктері

Кең жолақты байланыс - жиіліктің кең диапазонында сигналдардың
таралуының әдісі. "Кең жолақты" термині ретінде уақыттың бір мезетінде екі
немесе одан да көп сигнал санын тарататын байланыс түрлері түсіндіріледі.
Уақыттың бір мезетінде екі немес одан да көп сигнал санын тарату
барысында тарату жылдамдығы артады.
Сымды байланыспен салыстырғанда кең жолақты байланыстың
артықшылықтары өте көп. Біріншіден, кең жолақты байланыс жылдам
ұңғыланады. Екіншіден, өткізу жолағының үнемі өзгеріп отыратын
талаптарына сай өзгеруге икемді.
Заманауи телекоммуникациялық нарықта кеңжолақты сымсыз
байланыс құралдарының дамуына ықпал ететін негізгі үш себеп бар:
3G4G технологияларына өту;

Тұтынушыларға жедел және экономикалық тұрғыдан тиімді

қызмет көрсетуді көздеген жаңа операторлардың көбеюі;
Қызмет көрсету аймақтарында кеңжолақты байланыстың
ұйымдастыруының қажеттілігі.
Көптеген мемлекеттерде телекоммуникациялық нарыққа әсер ететін
заң бойынша шек қоюлардың азаюына байланысты телекоммуникациялық
компаниялар дәстүрлі операторлармен ұтымды бәсекелестікке түсу үшін
жаңа әрі экономикалық тұрғыдан үнемді желілерді тұрғызуда. Дамушы елдер
мен аймақтарда желілерді басынан бастап тұрғызу керек болса, дамыған
елдердің көптеген аймақтарында кең жолақты байланысты орнату үшін
инфрақұрылымының даму дәрежесі жеткіліксіз.
Сымсыз байланыс жүйелері нарықтың кез келген талабына жауап бере
алады. Бүгінгі таңда сымсыз желіні тұрғызу басқа желілерге қарағанда
әлдеқайда жылдам әрі арзанырақ.
WiBAS - бұл дүниежүзілік технология болып табылатын IEEE 802.16
стандарты негізінде жасалынған экономикалық тиімді, сапасы жоғары
кешенді шешім.
WiBAS технологиясы оператор үшін жаңа табыс көзіне айналатын
жоғарғы өнімді және кешенді транспорттық шешім болым табылады. Жүйе
ұялы байланыс операторларының нақты қажеттіліктерін қанағаттандыра
отырып, 2G және 3G желілерімен біріктіріледі. Сондай-ақ транспорттық
желі мен экономикалық эффктивті әрі сенімді желі тұрғызуға мүмкіндік
береді.

15

1.2 Қарағанды қаласындағы желіні талдау

Қарағанды қаласы облыстың ірі индустриалды-өнеркәсіпті, ғылыми
және мәдени орталығы болып табылады. Қала аумағы 543,3 шаршы
километрге тең. Қала халқының саны 479 211 адамды құрады.
Қалада 97 жалпы білім беру мектептері, 39 мектепке дейінгі тәлім беру
орталықтары, 10 техникалық мектеп, 12 колледж, 15 ЖОО, 92 емхана, 236
мемлекеттік мекемелер, мыңға жуық агенттіктер жұмыс істейді. Сонымен
қатар әрқайсысы 30-ға жуық филиалдан тұратын 155 банктік мекемелер бар.
Қалада экономикалық өнеркәсіп өте жоғары дамыған және де сапалы әрі
экономикалық жағынан тиімді байланыстың орнатылуын қажет етеді. Осы
жағдайларға сүйене отырып, технологияны орнату өз шығындарының орнын
тиімді жабады деген шешім жасауға болады.
Жоғары атап өтілген өнеркәсіп орындарына, банктерге, агенттіктерге
және тағы да басқа корпоративті клиенттерге жоғары жылдамдықты әрі
сенімді байланысқа қол жеткізу керек. Бқл жағдайда WiBAS жүйелері
клиенттерге келесі қызмет көрсету түрлеріне қол жеткізуге мүмкіндік береді:
Интернетке кеңжолақты байланыс орнату;
Корпоративті желілер ұйымдастыру;
Дәстүрлі байланыс орнату (телефония);
IP көмегімен мультимедиалық қызмет көрсетуді қамтамасыз ету;
VoIP дауысты қызмет көрсетуді қамтамасыз ету.

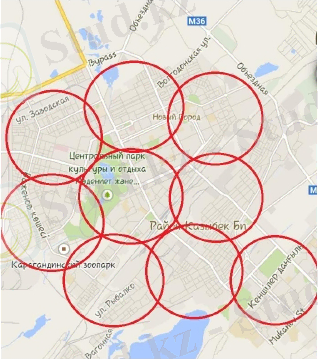

1.1 Сурет Қарағанды қаласында WiBAS технологиясының негізінде сымсыз
кең жолақты байланысты орнату үлгісі.

16

1.3 WiBAS жүйесінің сипаттамалары

WiBAS (Wireless INTRACOM Broadband Access Systems) - бұл
дүниежүзілік технология болып табылатын IEEE 802.16 стандарты негізінде
жасалынған экономикалық тиімді, сапасы жоғары кешенді шешім.
WiBAS жүйелерінде қолданушыға көрсетілетін қызмет түрлерінің
(QoS) жоғары сапасы мен кепілді сенімділігін қамтамасыз ету үшін, сондай -
ақ операторға SLA ұсынуға мүмкіндік беретін барлық механизм түрлері
қолданылады.
Пакеттік коммутация, модуляцияның адаптивті сұлбалары, адаптивті
қуат бақылауы, спектрді пайдаланудың жоғарғы тиімділігі, қателерді
түзетудің алдын - ала ескертпелері, қызмет көрсету (QoS) класы мен сапасы,
сондай - ақ қауіпсіздігі WiBAS технологиясының негізі болып табылады.
WiBAS жүйесі бүгінгі таңдағы өзекті мәселе болып табылады NGN
желілің стандартына өтуді қамтамасыз етуге, тіркелген және ұялы байланыс
(FMC) конвергенциясын іске асыруға сай келеді. WiBAS экологиялық
тұрғыдан зиянсыз, мықты ядролы және тарату технологияларын
пайдаланатын құралдардың керемет мүмкіншіліктері негізінде құрылған.
Осыған орай, ол - түрлі бизнес - модельдерді қамтамасыз ету үшін пайдалы
шешімдердің кешенін қажет ететін оператор үшін ең оңтайлы шешім болып
табылады.
WiBAS - келесі ұрпақтың LMDS жүйесі. 26 ГГц және 28 ГГц жиілік
жолағында жұмыс істейді. Сондай-ақ радиобайланыстың тамаша
сипаттамаларын көрсетіп, 134.4 Мбитс жоғарғы өткізу қабілетіне ие.
WiBAS технологиясы оператор үшін жаңа табыс көзіне айналатын
жоғарғы өнімді және кешенді транспорттық шешім болым табылады. жүйе
ұялы байланыс операторларының нақты қажеттіліктерін қанағаттандыра
отырып 2G және 3G желілерімен біріктіріледі. Сондай-ақ транспорттық желі
мен экономикалық эффктивті әрі сенімді желі тұрғызуға мүмкіндік береді
WiBAS жүйесі заманауи телекоммуникациялық ортаның дамуының екі
негізгі бағытында пайдалануға арналған:
Келесі ұрпақтың байланыс желілеріне (NGN) өту;
Тіркелген және ұялы байланыс (FMC) конвергерциясы.
NGN - ге өту немесе дәстүрлі телефонды желінің IMSSIP
протоколдарын пайдаланатын IP- инфрақұрылымына өту көптеген елдерде
қарқынды дамып келеді.
Шоғырлану үрдісінде ықшамдау қажеттілігі FMC конвергенции үшін
алғышарт болып табылады. Тұтынушылар көптеген қызмет көрсету түрлерін,
провайдерлердің қызмет көрсетуін пайдалануды қажет етпейді, және де
телекоммуникациялық салалар мұны ескеруі тиіс.
WiBAS жүйелері операторларға бұл мәселені сәтті шешуге мүмкіндік
береді. Тіркелген және ұялы байланыс қызмет көрсету мүмкіндіктеріне қол
жеткізе отырып, NGN желілері мен дәстүрлі желілердің талаптарына жауап

17

бере отырып, WiBAS жүйелері қазіргі оператор жағдайынан келешекке
жоғары дәрежеде өтуді қамтамасы етеді.

1.3.1 WiBAS технологиясының ерекшеліктері
Басты артықшылықтары:
Шығындарды 60% -ға дейін үнемдейді;
Корпоративті тұтынушылардың сұранысын қанағаттандыру үшін
техникалық демеуге деген сан алуан талаптарды
(жылдамдыққолжетімділіксапа) қамтамасыз етеді;
Желіні модернизациялау мен өрістету барысында операторлардың
капиталды мен операционды шығындарын әлдеқайда төмендетуді
қамтамасыз етеді:
Өнімнің бүкіл өмірлік тұтыну циклына берілетін бір реттік
лицензия;
Желілік қорларды дұрыс қолдану.
WiBAS жоғары өнімділікті қамтамасы етеді және де операторға келесі
мүмкіндіктерге қол жеткзуге көмектеседі:
Саладағы ең жоғарғы жылдамдық (157 Мбс);
IP, TDM және ATM трафиктерін тұтастандыратын, пакетті және
дәстүрлі қызмет көрсетуді оңтайлы басқаратын мультисервисті платформа;
Терминалды станциялардың ыңғайлы конфигурациясы;
Терминалды станция порттарының жоғары өткізу қабілеттілігі: 8Е1,
4 Ethernet 100 Мбс, 1 Гб Ethernet (оптикалық және энергетикалық);
Жүйенің жоғары өнімділігі, QoS толық қолдау және де тұтынушыға
сенімді әрі үзіліссіз қызмет көрсетуді қамтамасыз ететін операторлық
класстың қорғаныс механизмдері;
Мықты өзек, яғни адаптивті модуялция, өткізу жолағының
динамикалық бөлінуі;
Тұрақты мультиплексирлеу, FEC және т.б.;
Инфрақұрылыммен толық интеграциясын қамтамасыз ету үшін
түрлі желі интерфейстерін қолдау;
Базалық және терминалдық станцияларда орнатуды жеңілдететін
шағын, энерго - тиімді, жеңіл әрі жоғарғы кұшейту коэффициентіне ие
антенналардан тұратын сыртқы блоктардың толық кешені;
Кең жабу аймағы;
Орнатудың түрлі әдістері;
Өте шағын ішкі блок (мөлшері бар болғаны 1RU). Ол 4 секторға
дейін түрлі қорғалған (2+2) немесе қорғалмаған (4+0) конфигурациялардан
тұрады;
Тұтынушыға қызмет көрсетуге кепіл беретін QoS Ethernet заманауи
механизмдері.

18

1.3.2 Қолданылуы
Ұялы операторлардың қажеттіліктерін қамтамасыз ету үшін WiBAS-
дың ұсынылу себептері:
Құрал - жабдықтардың аз мөлшерін қажет ету - бір базалық станция
бірнеше терминалдарға жұмыс істей алады;
CapEx және OpEx тиімділік, яғни құрал - жабдықтар неғұрлым
азырақ болса, технологияны орнату жұмыстарына соғұрлым азырақ
шығындар жұмсалады;
"Жасыл технологиялар" - құралдардың аз мөлшерде энергияны
пайдалануы;
Масштабты және кеңейтілген шешім - желіні кеңейту үшін тек
терминалды станцияны қосу ғана қажет етіледі;
Түрлі мәселелерді шешу - транспортты желі үшін де корпоративті
тұтынушы үшін де бір ғана құрал қажет етіледі;
Сенімділік - бас тарту нүктелерінің санының азаюы - сенімділіктік
операторлық класы.

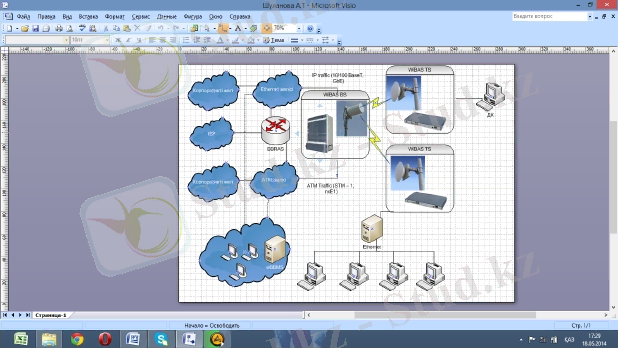

1.2 Сурет Корпоративті клиенттер үшін кең жолақты сымсыз

байланысты ұйымдастыру

WiBAS Интернет - провайдерлері мен ұялытіркелген байланыс
операторы үшін сымсыз кеңжолақты байланысты орнату үшін ең оңтайлы
шешім болып табылады. Сондай - ақ IP негізінде келесідей корпоративті
клиенттер үшін заманауи қызмет көрсетуге мүмкіндік береді:
Көптеген филиалдар мен офистерден тұратын корпоративті
клиенттер;
19

Өндіріс зоналарындағы корпоративті клиенттер;
Оқу орындары, студенттік кампустар;
Жеке желілер (бастапқы немесе резервті);
Банктербанкоматтарфилиалдар;
Қалалардағы мемлекеттік мекемелер;
Байланысты қажет ететін кез келген басқа да мекемелер;
IP негізіндегі басқа да қосымшалар (камералар, телеметрия және

т.б.);

Трафикті тарату басқа тәсілмен жүзеге асу мүмкіншілігі жоқ,

желілік инфрақұрылымы жоқ аудандар.

1.4 Негізгі стандарттары

1.4.1 WiBAS-2X
WiBAS-2X платформасы - корпоративті клиенттер үшін жоғарғы
жылдамдықты таратуға қол жеткізуге арналған "нүкте-көпнүкте" типті
тіркелген сымсыз кең жолақты байланысты орнатуға арналған жүйе (1.3
сурет).
Бұл технология басқа байланыс технологияларымен салыстырғанда
тура көру мүмкіншілігі жоқ кезде де үлкен арақашықтықта жоғарғы
жылдамдықты байланысты қамтамасыз ететін IEEE 802.16 хаттама негізінде
жасалынған. Технология кез келген ортада, тіпті тығыз орналасқан қала
жағдайында да жоғарғы жылдамдықты тарату мен жоғарғы сапалы
байланысты қамтамасыз ете отырып жұмыс істейді.

1.3 Сурет WiBAS-2X жүйесі

Сымсыз кең жолақты байланыстың жаңа ұрпағының жүйесі мәлімет
таратудың пакетті технологиясы негізінде базалық станциядан 5 км жабу
аймағымен монопольді режимде клиент жылдамдығын 135 Мбитс - ке
дейінгі жылдамдықты қамтамасыз етеді.
WiBAS -2Х жүйелері тіркелген сымсыз кең жолақты байланыс
аймағында заманауи шешім болып табылады.

20

Ерекшеліктері:
26 ГГц және 28 ГГц жиілік диапазондарында жұмыс істейді;
14 28 МГц арна жолағына ие;
Мультисервистік жүйе (IP , TDM, ATM қызметтерін қамтамасыз

ету);

Көрсетілетін қызметтердің (QoS) сапасы мен жәктелуін толық

қолдау;
Қауіпсіздікті қамтамасыз ету мен қорғаныстың заманауи әдістері;
SNMP хаттама негізінде S басқару;
CAPEX және OPEX қысқартылуына мүмкіндік беретін желінің
қарапайым сұлбасы;
Технологияны пакеттер коммутациясымен қолдану статистикалық
мультиплексирлеудің негізінде өткізу жолағын пайдаланулың максималды
тиімділігін қамтамасыз етеді;
Квадраттық амплитудалық модуляциялы (64QAM, 16QAM, 4QAM)
және FEC- кодировкалы (каскадирлау RS + ішкі код) PHY адаптивті режимі
абсолютті сенімді байланыс пен абоненттерді оңтайлы жабу аймағын
қамтамасыз етеді;
Жоғарғы спектралды тиімділік (4.8 битсекГц);
WiBAS-2X қалалық ортада, интенсивті трафикті сымсыз кең жолақты
байланысты қолдану үшін, сондай - ақ ауқымды географиялық зоналарда
операторлық классты кең жолақты байланыс орнатуды көздеген операторлар
үшін жасалынған. WiBAS-2X корпоративті клиенттер үшін байланыс
қызметін көрсету, сонымен қатар 2G және 3G, WiMAX сияқты қазіргі
таңдағы байланыс желілері мен дамушы транспортты ұйымдастыру үшін ең
оңтайлы шешім болып табылады.
WiBAS - 2Х келесі мәселелер үшін оңтайлы шешім болып табылады:
Келесі ұрпақтың байланыс желілеріне (NGN) өту;
Тіркелген және ұялы байланыс (FMC - Fixed Mobile Convergence)
конвергерциясы.

Ұялы
байланыс операторларының ойынша, "нүкте-көпнүкте"

негізіндегі WiBAS қолданыстағы 2G желісінде транспорттық , сондай-ақ
дамушы әрі интенсивті трафигімен сипатталатын 3G желісінде сапалы,
экономикалық үнемді байланыс орнату үшін ең дұрыс шешім болып
табылады.
WiBAS-2X базалық станциясы - жүйенің негізгі элементі, көптеген
қызметтерді қамтамасыз ететін және сымды әрі сымсыз байланысты
ұйымдастыруға арналған желілік жабдық.
Жүйе келесі келесі қызметтерді қамтамасыз етеді:
2G және 3G ұялы байланысының тіректі желісі;
Интернетке кеңжолақты байланыс орнату;
Корпоративті желілер ұйымдастыру;

21

Дәстүрлі байланыс орнату (телефония);
IP көмегімен мультимедиалық қызмет көрсетуді қамтамасыз ету;
VoIP дауысты қызмет көрсетуді қамтамасыз ету.
WiBAS-2X жүйесі операторларға WiBAS сота шегінде бір терминалды
станциядан екіншіге TDM ATMEthernet трафигін бағыттауға мүмкіндік
беретін ішкі коммутация (intra switch) функциясынан тұрады.

1.4.2 WiBAS-PRO
WiBAS-PRO - бұл мультисервисті транспорт (1.4 сурет)
WiBAS-PRO 3.5 ГГц және 10.5 ГГц жиілік диапазондарында жұмыс
істейтін, IEEE 802.16 хаттамасы негізінде жасалған, сонымен қатар, IP ,
TDM, және ATM трафиктарын таратуға арналған мультисервисті платформа
болып табылады. WiBAS-PRO ең үлкен 40 км жабу аймағын ұсынады.
WiBAS-PRO - TDM транспортынан ATM транспортына, уақыт өте IP
транспортына өтуді көздеген ұялы байланыс операторлары үшін келешегі
зор әрі оңтайлы шешім болып табылады. Орналастыру жұмыстарының
жақсы сипаттамалары, QoS толық қолдауы және операторлық классты
қорғаныс құралдарымен қатар, WiBAS-PRO байланыс желісінің кез келген
деңгейінде транспорт үшін әмбебап шешім болып табылады.

1.4 Сурет WiBAS-PRO мультисервисті транспорты

Ерекшеліктері:
3,5 ГГц және 10,5 ГГц жиілік диапазондарында жұмыс істейді;
Квадраттық амплитудалық модуляциялы (64QAM, 16QAM, 4QAM)
және FEC- кодировкалы (каскадирлау RS + ішкі код) PHY адаптивті режимі
абсолютті сенімді байланыс пен абоненттерді оңтайлы жабу аймағын
қамтамасыз етеді;
Саладағы ең жоғарғы жылдамдық (134,4 Мбитс);
Қауіпсіздікті қамтамасыз ету мен қорғаныстың заманауи әдістері;
SNMP хаттама негізінде S басқару;
Жоғарғы спектралды тиімділік (4.8 битсекГц);

22

Мультисервистік жүйе (IP, TDM, ATM қызметтерін қамтамасыз
ету);
Көрсетілетін қызметтердің (QoS) сапасы мен жәктелуін толық
қолдау.
WiBAS-2X және WiBAS-Pro жүйелерінің ішкі блогы тар және кең
жолақты сымды байланысты ұйымдастыруды қамтамасыз ететін MSAN-
IBAS мультисервисті байланыс түйіні болып табылады.
WiBAS-Pro технологиясы оператор үшін жаңа табыс көзіне айналатын
жоғарғы өнімді және кешенді транспорттық шешім болым табылады. жүйе
ұялы байланыс операторларының нақты қажеттіліктерін қанағаттандыра
отырып 2G және 3G желілерімен біріктіріледі. Сондай-ақ транспорттық желі
мен экономикалық эффктивті әрі сенімді желі тұрғызуға мүмкіндік береді.

1.4.3 WiBAS-MAX
WiBAS-MAX IEEE 802.16-2004 стандартының негізінде жасалған
сымсыз кең жолақты байланыс жүйесі болып табылады (1.5 сурет). WiMAX
технологиясы кең жолақты байланыс үшін жоғары жылдамдылығын, мықты
жабу аймағы мен сапалы қызмет көрсетуді қамтамасыз етеді.

1.5 Сурет WiBAS-MAX жүйесі

Ерекшеліктері
3,3 ГГц - 3,8 ГГц, 5,2 ГГц - 5,8 ГГц жиілік диапазондарында жұмыс
істейді;
Жылдамдығы 39,8 Мбитс;
Арналар жолағы 1,753,57 МГц;
Кең жабу аймағы;
Қауіпсіздікті қамтамасыз ету мен қорғаныстың заманауи әдістері;
SNMP хаттама негізінде S басқару;
Жоғарғы спектралды тиімділік (4.8 битсекГц);
Көрсетілетін қызметтердің (QoS) сапасын толық қолдау;
Triple-Play қызметтерін көрсету (дауыс,мәліметтер қоры, видео);

23

Тура көру мүмкіншілі жоқ жағдайда жабу аймағын қамтамасыз ету
(NLOS).
WiMAX жүйелері сымсыз кең жолақты байланыс нарығында ең
маңызды орын алады. WiMAX құралдарының түрлі өндірушілердің құрал-
жабдықтарымен сәйкестігі абоненттік құралдың арзандауына әкеліп соғатын
масштабтарда үнемдеуді қамтамасыз етеді.
WiBAS-Max екі нұсқада шығарылады:
Операторлы - дуплексті қамтамасыз ететудің жиілікті әдісі (FDD);
Азқаражатты - уақытша дуплексті (TDD).
Бірінші жағдайда, клиент үшін БС үш түрі қсынылады: - B-Flex, B-
Basic және B-Force. Олардың бір - бірінен параметрлік айырмашылықтары
(бірсекторлы немесе көпсекторлы, ішкі немесе сыртқы орналастыру және
т.б.) бар. Сонымен қатар, абоненттік құрылғының (АҚ) үш түрі ұсынылады
S-Force, S-Power и i-Power.
Екінші жағдайда, тұтынушыларға БС B-Access және АҚ S-Star, i-Star.
ұсынылады. i-Power және i-Star терминалдары ғимараттың ішінде орнатылуға
арналғанын атап кеткен жөн.

1.5 Желі архитектурасы

WiBAS-2X желісі "нүкте-көпнүкте" архитектурасы негізінде
тұрғызылған және тура көру мүмкіндігі бар (LOS) зонада сотаның
секторларға бөлінген аудандарында сымсыз жабу аймағын қамтамасыз етуге
арналған.
Сота дегеніміз - сотаның центрінде орналасқан базалық станция (BS)
және сотаның зонасында орналастырылған бірнеше терминалдық станциядан

(TS) тұратын
WiBAS-2X жүйесін пайдалана отырып, жабу аймағын

қамтамасыз ететін географиялық аймақ (1.6 сурет).
Сота физикалық 4 немесе 6 секторға бөлініп, сыртқы орналасуға
арналған BS модулі болып табылатын базалық станция радиобайланысының
(BRS) жүйесі арқылы кызмет көрсетеді. BRS BS пен TS арасындағы
радиобайланысты бақылайды. Сонымен қатар, әрбір TS жүйесі мен
терминалды станцияның радиобайланысын (TRS) басқарады.

24

1.6 Сурет WiBAS жүйесінің архитектурасы

IBAS (INTRACOM сымсыз кең жолақты байланыс жүйесі) -
ғимараттың ішінде орналастырылатын BS модулі. Ол барлық TS - дан келіп
түскен трафиктерді қадағалап, магистралды желіге қосылу үшін
интерфейстерді ұйымдастырады.

MSAD (байланыстың мультисервисті түйіні)
-
абонеттік

интерфейсттерді ұйымдастыратын ғимараттың ішінде орналастырылатын BS
модулі.

1.7 Сурет WiBAS жүйесін ұйымдастыру мысалы

25

1.6 Техникалық сипаттамалары

1.6.1 Жүйенің техникалық сипаттамалары

1.1 К е с т е IBAS техникалық сипаттамалары

26
Параметр аты
Сипаттамасы

Тұрақты токтың кіріс
кедергісі
-40 В ~ -60 В

Электр қоректену
стандарты
ETS 300 132-1
ETS 300 132-2

Максималды қуаты
PSFFC: 5 Вт
NPU: 15 Вт
SPU: 43 Вт
APU: 30 Вт
IPU: 50 Вт
MPU: 55 Вт
BMU: 10 Вт
FANT: 10 Вт (MCIS), 90 Вт (HCIS)

HCIS полкасының
максималды қуаты
IBAS төрт SPU және бір IPU карталарымен
байланысқан
Максималды қуаты - 327 Вт

Сыртқы көлемі
(Б х Е х Г)
HCIS моделі:
622.0 мм (14 U) x 483.0 мм (19") x 248.0 мм
MCIS моделі:
221.5 мм (5 U) x 483.0 мм (19") x 248.0 мм

Салмағы
27 кг

Ауа ағыны
(вентиляция
блогының)
3
85,46 фут мин.

Температура
o o
-5 C ~ +45 C (эксплуатация)
o o
-40 C ~ +75 C (сақтау)

Салыстырмалы
ылғалдығы
от 10 % до 95 %

Шу деңгейі
(вентилятор блогы
жұмысы кезінде)
47,5 дБ (A)
Қоршаған орта
Механикалық
Электрлік

1.2 К е с т е Жүйенің жалпы техникалық сипаттамалары

Артықшылықтары:
IP, TDM және ATM трафиктерін тұтастыра отырып, пакетті және
дәстүрлі қызмет көрсетуді оңтайлы басқаратын мультисервисті платформа;
CAPEX және OPEX қысқартылуына мүмкіндік беретін желінің
қарапайым сұлбасы;
Терминалды станциялардың ыңғайлы конфигурациясы;
Терминалды станция порттарының жоғары өткізу қабілеттілігі: 8Е1,
4 Ethernet 100 Мбс, 1 Гб Ethernet (оптикалық және энергетикалық);
Жүйенің жоғары өнімділігі, QoS толық қолдау және де тұтынушыға
сенімді әрі үзіліссіз қызмет көрсетуді қамтамасыз ететін операторлық
класстың қорғаныс механизмдері;
Мықты өзек, яғни адаптивті модуялция, өткізу жолағының
динамикалық бөлінуі, тұрақты мультиплексирлеу, FEC және т.б.;
Инфрақұрылыммен толық интеграциясын қамтамасыз ету үшін
түрлі желі интерфейстерін қолдау;
Базалық және терминалдық станцияларда орнатуды жеңілдететін
шағын, энерго - тиімді, жеңіл әрі жоғарғы кұшейту коэффициентіне ие
антенналардан тұратын сыртқы блоктардың толық кешені;
Кең жабу аймағы және орнатудың түрлі әдістері;
Өте шағын ішкі блок (мөлшері бар болғаны 1RU). Ол 4 секторға
дейін түрлі қорғалған (2+2) немесе қорғалмаған (4+0) конфигурациялардан
тұрады;
Тұтынушыға қызмет көрсетуге кепіл беретін QoS Ethernet заманауи
механизмдері.

27 Аты
Сипаттамалары
Базалық стандарт
IEEE 802.16 стандарты негізінде
Жұмыс істеу жиілік диапазондары
- 26 ГГц,
- 28 ГГц
Желі топологиясы
"Нүкте-көпнүкте"
Қызмет көрсету зона радиусы
Ауа-райы жағдайларына байланысты
BS (DL) бір секторының
максималды толық өткізу қабілеті
134,4 Мбитс
TS максималды өткізу қабілеті
134,4 Мбитс
Бір БС секторлар саны
1~8

1.7 Радио-желілік жобалау

Радио - желілік жоспарлау - сымсыз байланысты ұйымдастыру мен
жобалау барысындағы ең негізгі кезең. Сымсыз байланысты жобалау -
өнімділігі жоғары жүйені құру үшін түрлі факторларды қарастыруды қажет
ететін күрделі үрдіс.
РЖ жобалау барысында қарастырылатын факторлар:
Жүйенің қызмет көрсету зонасын анықтайтын радио-желілік
сипаттамалар (қуат антенна типікүшейту коэффициентісезгіштігі);
Қоршаған орта факторлары мен рельефі;
Жиіліктік ресурстардың қол жетімділігі;
Климаттық жағдайлар;
БС орнату үшін аймақтардың қол жетімділігі инфрақұрылым
абонеттер тығыздығы желілер және т.б.;
Қызмет көрсету зонасындағы БС саны;
Соталар радиусы.

1.8 WiBAS технологиясын жобалау үшін құрылғыны таңдау

1.8.1 IBAS мультисервисті байланыс түйіні
IBAS - қазіргі желілер мен келесі ұрпақ желісінде (NGN) байланыстың
мультисервисті түйіні (MSAN) ретінде қолданылатын INTRACOM
компаниясының шешімі болып табылады және күнделікті қолданыстағы түрлі
саладағы талаптарға жауап бере алатын жетілдірілген желі құралы.
WiBAS-2X базалық станциясының негізгі бөлшегі ретінде IBAS барлық
абоненттік станциялардан түсетін IP, TDM және ATM трафиктерді
тұтастыру үшін және магистралды желіге қосылу үшін қолданылады.
Сонымен қатар, IBAS "сақина" типті топология (STM-1, GbE) мен
трафиктің тұйықталуы үшін интерфейстер тізбегін ұсынатын коммутатор
ретінде де қолданылады. IBAS BS (E1, Ethernet) орналасқан ғимарат ішіндегі
пайдаланушыларға қызмет көрсетуге мүмкіндік береді.

28

1.8 Сурет WiBAS-2X компонеттері.

Мультисервисті байланыс түйіні(MSAN) ретінде IBAS тар жолақты
(POTS, ISDN) және кең жолақты (ADSL, ADSL2, SHDSL) байланыс
ұйымдастыру үшін қызмет көрсетеді.
IBAS радиобайланыстың әрбір секторының модемдерінен, жүйенің
басқару логикасынан, желілік интерфейстерден және байланыстың сымды
интерфейстерінен тұрады. IBAS жоғары жылдамдықты ішкі шинадан, жоғары
агрегаттық сыйымдылықтан, жоғары жылдамдықты желілік интерфейстерден
және жетілдірілген қорғаныс механимдерінен тұрады. IBAS алмалы-салмалы
ауыстырылатын карталарды орналастыруға арналған вертикалды отсектардан
тұратын стандартты тірекке монтировкаланатын модуль (1.9 сурет) түрінде
жасалынған.

HCIS моделі

MCIS моделі

1.9 Сурет IBAS мультисервисті байланыс түйінінің HCIS және MCIS
модельдері.

29

1.3 К е с т е IBAS жүйесінің модельдері

Негізгі ерекшеліктері:
Кең жолақты сымсыз байланыс;
Сымды байланыс;
Өткізу қабілеті жоғары желілік интерфейстер;
TDM, IP және ATM трафиктерін тұтастандыру;
Жұмыс істеу барысында ауыстыру мүмкіндігі;
Корғаныстың кеңейтілген функциялары.

1.8.2 BRS радиоблогы
BRS техникалық қызмет көрсетуге аз шығындарды орналастырудың
жылдамдығын, орналастырудың ыңғайлылығын, сымсыз байланыстың керемет
жабу аймағын қамтамасыз ететін радиобайланыстың жүйесі болып табылады
(1.10 сурет)
Жүйе келесі блоктардан тұрады:
Базалық станция радиоблогы (BRB);
Базалық станция антеннасы (BRA).

1.10 Сурет Діңгекте орналастырылған BRB және BRA

30

Модель
аты
Сипаттамасы
Слот
HCIS
IBAS жоғары сыйымдылық
полкасы
19
MCIS
IBAS орташа сыйымдылық
полкасы
6
SCIS
IBAS бір секторлы
сыйымдылық полкасы
1

Орналастырылатын BRB BRA блоктарының саны бір BS жабуына
жататын секторлардың санына тәуелді. Бір сотада n секторға қызмет ететін
BS үшін BRS сыртқы блоктарының элементтер саны n BRB блогы, n BRA
блогы және n коаксиалды кабелдердің трассасын құрайды.
Негізгі артықшылықтары:
Секторлы антенналы, күшейту коэффициенті жоғары және шағын,
жеңіл радиоблок;
Вертикалды және горизонталды поляризациялы, секторлы жабуы
0
Мәліметтерді тарату, электро қоректену және ішкі модульден
сигналдарды басқару үшін бір ғана коаксиалды кабель пайдаланылады. BRS
толық басқару;
Діңгекте немесе стенага орналастыру мүмкіндіктері;
Монтаждық кронштейннің үйлесімді конфигурациясы
орналастырудың қарапайымдылығын, бағытталу немесе ауыстырудың
тоқтатылуы немесе юстровкасын қамтамасыз етеді;
Қысымды құймамен дайындалған алюминийлік корпусы
максималды төімділігі мен техникалық қызмет көрсетуге кететін аз мөлшерлі
шығынымен сипатталады.
Бақылау мен басқару функциялары:
Апаттың белгісінің ағымдық тексерісі;
Таратқыштың статистикалық деректерінің (температурасы,
таратқыш қуаты) жиыны;
Радиопараметрлерінің (таратқыш қуаты, таратқышқабылдағыш
жиіліктерінің ) баптауы;
Бағдарламалық қамтамасыданудың модернизациясы.

1.8.3 Базалық станция радиоблогы (BRB)

Базалық станция радиоблогы
(BRB)
-
жоғарғы қуатты

радиобайланыстың шағын әрі жеңіл дуплексті қабылдағыш - таратқышы
болып табылады. Сонымен қатар, BRB конструкциясы қоршаған орта
жағдайларына төзімді болып келеді. Бұл мәселе оның кез келген жағдайда
жұмыс істеуіне кепілдік береді.
BRB корпусы IP55 талаптарына сай келеді. Сондай-ақ, өте қатты әрі
алюминий қысымында құйылған болып табылады. Оны стенала немесе
діңгекте орналастыруға болады.

1.8.4 Базалық станция антеннасы (BRA)

Базалық станция антеннасы (BRA)
- аралық ішкі адаптері, кабель

немесе толқын таратқышы жок сенімді қорғалған фланц арқылы BRB - на
қондырылатын бұл шағын секторлы антенна. Мұндай конструкция ең жақсы
қондырылу көсеткіштеріне және жоғары сенімділікке ие. Себебі, мұнда
сезгіш материалдар қоршаған ортаның эктремалды жағдайлары әсеріне ұзақ
3190 антенна;

душар болмайды ,және жалғастыруларға байланысты ақпарат шығыны жоқ.
Сонымен қатар, BRA қондырылған BRB габариттары минималды, және
олардың бір блокка бірлестіру қондыру, ауыстыру немесе транспортировка
жұмыстарына байланысты шығындарды төмендетеді.
Қарағанды қаласында VIP-клиенттер үшін сымсыз кең жолақты
байланысты ұйымдастыру үшін BRA-2890 V базалық станция антеннасы
таңдалды (1.11-сурет ).

1.4 К е с т е BRA-2890 V БС антеннасының сипаттамалары

1.11 Сурет BRA-2890 V Базалық станция антеннасы (BRA)

32

Параметрлері
BRA-2890 H

Жиілік диапазоны
27.35~29.50 GHz

Типі
o
Секторлы, 90 -қа

Күшейту коэффициенті
15.9 dBi

Поляризация
Горизонтальды

Номиналды жолағы (азимуткөтеру
бұрышы)
o o
90 8.5

Көлденең поляризация (XPD)
30 dB

FB Коэффициенті
40 dB

КСВН макс. (R.L.)
1.50:1 (14.0 dB)

Фландық типі
UBR320

Стандарты
ETSI EN 301 215 CS, класс 1

Диаметрі
190 мм (7.5 in)

Тереңдігі
245 мм (9.7 in)

Салмағы
3.4 кг (7.4 lb)

Фланц орнатылуы
Артынан

Желге беріктігі
250 кмсағ (156 mph)

Эксплуатация кезінде желге
беріктігі
180 кмсағ (112 mph)
Механикалық
Электрлік

1.8.5 TRS радиоблогы
TRS - техникалық қызмет көрсетуге аз шығындарды орналастырудың
жылдамдығын, орналастырудың ыңғайлылығын, сымсыз байланыстың керемет
жабу аймағын қамтамасыз ететін радиобайланыстың жүйесі болып табылады
(1.12 сурет).
Жүйе келесі блоктардан тұрады:
Терминалды станция радиоблогы (ТRB);
Терминалды станция антеннасы (ТRA).

1.12- Сурет. Діңгекте орналастырылған ТRB және ТRA

Негізгі артықшылықтары:
Секторлы антенналы, күшейту коэффициенті жоғары және шағын,
жеңіл радиоблок;
Вертикалды және горизонталды поляризациялы, секторлы жабуы
0
Мәліметтерді тарату, электро қоректену және ішкі модульден
сигналдарды басқару үшін бір ғана коаксиалды кабель пайдаланылады. BRS
толық басқару;
Діңгекте немесе стенага орналастыру мүмкіндіктері;
Монтаждық кронштейннің үйлесімді конфигурациясы
орналастырудың қарапайымдылығын, бағытталу немесе ауыстырудың
тоқтатылуы немесе юстровкасын қамтамасыз етеді.

1.8.6 Терминаады станция радиоблогы (TRB)

Терминалды станция радиоблогы (ТRB)
-
жоғарғы қуатты

радиобайланыстың шағын әрі жеңіл дуплексті қабылдағыш - таратқышы
болып табылады. Сонымен қатар, ТRB конструкциясы қоршаған орта

33

90 антенна;

жағдайларына төзімді болып келеді. Бұл мәселе оның кез келген жағдайда
жұмыс істеуіне кепілдік береді.
BRB корпусы IP55 талаптарына сай келеді. Сондай-ақ, өте қатты әрі
алюминий қысымында құйылған болып табылады. Оны стенала немесе
діңгекте орналастыруға болады.
Орналастырылуы қарапайым, ал блок өздігінен бағдарланатын болып
табылады.
TRB ішкі блогында келесі қосылу тіркеуіштері орнатылған:
Ішкі модульдің (MSAD) коаксиалды кабелін қосуға арналған F
типті қосқышының розетка бөлігі;
TRA антеннаға қосу үшін толқын таратқыш фландығы.

1.8.7 Терминалдық станция антеннасы (ТRA)
Терминалдық станция антеннасы (ТRA) - аралық ішкі адаптері, кабель
немесе толқын таратқышы жок сенімді қорғалған фланц арқылы ТRB - на
қондырылатын бұл шағын секторлы антенна. Мұндай конструкция ең жақсы
қондырылу көсеткіштеріне және жоғары сенімділікке ие. Себебі, мұнда
сезгіш материалдар қоршаған ортаның эктремалды жағдайлары әсеріне ұзақ
душар болмайды ,және жалғастыруларға байланысты ақпарат шығыны жоқ.
Сонымен қатар, ТRA қондырылған ТRB габариттары минималды, және
олардың бір блокка бірлестіру қондыру, ауыстыру немесе транспортировка
жұмыстарына байланысты шығындарды төмендетеді.
Қарағанды қаласында VIP-клиенттер үшін сымсыз кең жолақты

байланысты ұйымдастыру үшін
TRA-2803-NR терминалдық станция

антеннасы таңдалды (1.13 сурет ).

1.13 Сурет TRA-2803-NR терминалдық станция антеннасы

34

1.5 К е с т е

TRA-2803-NR терминалдық станция антеннасының

сипаттамалары

1.8.8 MSAD Байланыстың мультисервисті құрылымы
MSAD - желінің байланыс түйіндерінде түрлі қымет көрсетуді
қамтамасыз етудің барлық талаптарына сай жетілдірілген желі құрылымы
(1.14 сурет).
MSAD абонеттік интерфейстерге қол жеткізу түйіндерін және TRS-ны
басқаруға арналған. QoS жетілдіріген функциясы мен желі аралық алмасуды
қамтамасыз ететін жоғары деңгейде дамыған механизмдердің көмегімен
құрылғыны VIP - клиенттердің қажеттілігін қанағаттандыратын кешенді шлюз
ретінде пайдалануға болады.
MSAD үстелде, стенада немесе столбта орналастыруға болатын 1U
размерлі модуль ретінде жасалынған.
Барлық тіркегіштер панелдің алдыңғы бөлігінде орналасқан. Құрылғы
корпусы өте қатты әрі алюминий қысымында құйылған
Негізгі ерекшеліктері:
Байланыстың жартылай дуптексті режимі;
64QAM;
QoS толық қолданысы;
Өткізу қабілеттілігі 134,4 Мбитс;
Тұрақты немесе айнымалы токтың кернеуінен қоректену әдістері;

35
Параметр аты
Мәні

Жиіліктік диапазоны
27.50~29.50ГГц

Минималды күшейту
коэффициенті
35 dBi 1 dB

Поляризация
Сызықтық, вертикалды,
горизонталды

Шағылысу шығындары
13 dB

Толқыш таратқыш
интерфейсі
UBR320

Найзағайдан қорғану
түрі
Тұйықтау

Диаметрі
0,31 м (12 in)

Типі
параболоидтық

Сәулелену
1200 Втм

Желге қарсы тұруы
200 кмсағ (124 mps)

Температурасы
o o
-35 C пен +60 C арасында

Ылғалдылығы
o
30 C кезінде 95%
Электрлік
Механикалық

Корпусы жылуды эффективті бөліп отырады және суыту үшін
вентиляторды қажет етепейді.

1.14 Сурет MSAD Байланыстың мультисервисті құрылымы.

1.6 К е с т е MSAD техникалық сипаттамалары

36

Параметр
сипаттама

Кіріс кедергі
диапазоны
- тұрақты ток үшін: 40 В - 60 В
- айнымалы ток үшін: 110 В - 265 В (50 Гц 60 Гц
кезінде)

Қуаты
20 Вт (макс.)

Өлшемдері
44.45 мм (1U) x 442 мм x 240 мм

Корпусы
- Қоршаған орта әсері мен температурасына
берік;
- Контрукторлық жасалымы эффективті пассивті
салқындауды қамтамасыз етеді.

Салмағы
4 кг

Жұмыс істеу
температурасының
диапазоны
o o
- 5 C пен +45 C арасында (эксплуатация)

Салыстырмалы
ылғалдылық
10 % пен 95 % арасында
Электрлік
Механикалық
Қоршаған ортаға
байланысты

2 WIBAS-2X ТЕХНОЛОГИЯСЫНЫҢ НЕГІЗГІ ПАРАМЕТРЛЕРІН
ЕСЕПТЕУ

WiBAS-2X жүйесінің сипаттамасы:
- 100 Мбитс - тен жағары өткізу мүкіндігі;
- 26 ГГц және 28 ГГц диапазондарында жұмыс істейді;
- IEEE 802.16 стандартының негізінде жетілген;
- 64QAM дейінгі адаптивті модуляция;
- Арналардың кеңдігі14 28 МГц;
- Бір секторға 134.4 Мбитс өткізу мүмкіндігі;
- Мультисервистік жүйе (IP , TDM,ATM);
- Көрсетілетін қызмет сапасы (QoS);
- Қауіпсіздікпен қамтамасыз етудің және жаңа жетілген түрлері;
- SNMP протоколының нагізінде басқаруды жүргізу.
WiBAS-2x технологиясының негізгі параметрлерін есептеу келесі
бөлімдерден тұрады:
1. Радиобайланыс жүйесінің базалық станцияның (БС) және абоненттік
станцияның (АС) арасындағы максималды арақашықтықты есептеу керек.
Біріншіден, Бұхар жырау және Университетская көшелерінің қиялысындағы
үйлерінің төбелерінің бірінде орналасқан базалық станция үшін
қарастырайық. Екінші есептеуді Сейфуллин және Тынышпаев көшелерінің
қиылысында орналасқан базалық станция үшін жүргіземіз, күшейту
коэффициенті 10 дБ және горизонтальды поляризациясы бар антеннаны
қолданамыз;
2. Қабылдағыш кірісіндегі пайдалы сигналдың қуатын есептеу;
3. Тура көру мүмкіндігі бар РРЛ есептеу.

2.1 Радиобайланыс жүйесінің базалық станцияның (БС) және
абоненттік станцияның (АС) арасындағы максималды арақашықтықтың
есептелуі

2.1.1 БС Бұхар жырау және Университетская
Берілгені:
а) БС таратушының номиналды қуаты:
Pн = 25 Вт;
б)Орташа жұмыс істеу жиілігі:
f =25,4 ГГц;
в) Қабылдаушы антеннаның биіктігі (бірнеше биіктіктерді
қарастырайық, себебі қабылдағыш әр түрлі биіктікте болуы мүмкін):
h2 = 10 м; h2(1)=15 м; h2(2)=20 м;
г) АС қабылдағышындағы керекті өріс кернеулігі
Eс = 42 дБ;

37

д) Радио байланыс жүйесінің қызмет көрсетілетін жердегі ∆h жер
бедері
∆h1 = 10 м. ∆h2 = 40 м;
е) антенна мен сүзгіштегі өшулер
Bф = 9 дБ;
ж) Таратушы БС күшейтуі
Жалпы күшейтуі 14 дБ.
1)Таратушы антеннаның биіктігі берілмегендіктен, жергілікті
қасиеттерін ескере отырып, БС ыңғайлы орналастыру вариантын алу қызмет
көрсету радиусын таңдау үшін антеннаның әр түрлі биіктікте орналасуын
қарастырамыз.
БС антенна биіктіктерін береміз: h1=50, 100, 150, 200, 300 (м)
2) Барлық антенналардың биіктіктері үшін БС ұзындығы 50м жоғары
боғандағы фидердің қосымша өшуін анықтайық.

∆Bф=α(lф - 50), дБ,

(2.1)

мұндағы lф - фидер ұзындығы, м
α - фидердегі өшу, дБм.

Берілген жиілікте жұмыс істейтін кабельді таңдап, өшуін анықтайық.
Таңдағынымыз IOC LMR195-1-80 - IDU арқылы ODU қосу үшін арналған
кабель, коннекторлар: TNC male TNC male.
Ұзындығы: 50 - ден 300 м - ге дейін, толқындық кедергі 75 Ом, өшуі α
= 0,06 дБм.

Біріншіден, фидердің өшуін есептейік:
А( h= 50 м)=0,06∙50= 3 дБ.
А( h= 100 м)=0,06∙100= 6 дБ.
А( h= 150 м)=0,06∙150= 9 дБ.
А( h= 200м)=0,06∙200= 12 дБ.
А( h=300 м)=0,06∙300= 18 дБ.

Енді қосымша өшулерді есептейік:
∆Bф1=α(lф - 50)=0,06∙(50-50)= 0 дБ.
∆Bф1=α(lф - 50)=0,06∙ (100-50)= 3 дБ.
∆Bф1=α(lф - 50)=0,06∙ (150-50)= ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
