АҢДАТПА
Бұл дипломдық жобада NGN технологиясының көмегімен желіні
жаңартудың қазіргі нұсқасы қарастырылған.
Жоба дәстүрлі жергілікті телефондық желінің ұйымдастырылуын (VoIP)
пакет коммутациясымен дауысты тарату желі технологиясымен құрылуын
қарастырады. Сонымен қатар, HuaweiTechnologiesU-SYS компаниясының
NGN құрылғысы таңдалды. Желінің түйіскен жері медиашлюздың көмегімен,
ал дауысты тарату пакеттік желі арқылы жүзеге асады. Барлық құрылғыларды
тарату SoftSwitch бағдарламалық коммутатор көмегімен жүзеге асады. UA5000
және т.б. қажетті саны жүзеге асырылған.
Сондай-ақ, дипломдық жобада - жобаның экономикалық нәтижеліктің
және тіршілік қауіпсіздігінің сұрақтары қарастырылған.
АННОТАЦИЯ
В данном дипломном проекте рассмотрен современный вариант
модернизации сети с помощью технологий NGN.
Проект предусматривает переход традиционных методов организации
местной телефонной сети к построению по технологии передачи голоса по сети
с коммутацией пакетов (VoIP). При этом выбрано оборудование NGN
компании
HuaweiTechnologiesU-SYS.Стык с существующей сетью
производится при помощи медиашлюзов, а передача голоса производится по
пакетной сети. Управление всем оборудованием производится с помощью
программного коммутатора
SoftSwitch. Осуществлены необходимого
количества UA5000 и др.
Так же в дипломном проекте рассмотрены вопросы экономической
эффективности проекта и безопасности жизнедеятельности.
ABSTRACT
In this degree project the modern option of modernization of a network by
means of the NGN technologies is considered.
The project provides transition of traditional methods of the organization of a
local telephone network to construction on technology of a voice transfer on a
network with switching of packages (VoIP). The HuaweiTechnologiesU-SYS
company equipment NGN is thus chosen. The joint with an existing network is made
by means of media gateways, and the voice transfer is made on a package network.
Management of all equipment is made by means of the program SoftSwitch
switchboard. Are carried out necessary quantity of UA5000, etc.
As in the degree project questions of economic efficiency of the project and
health and safety are considered.
12
МАЗМҰНЫ
КІРІСПЕ
1 НЕГІЗГІ БӨЛІМ
1.1 Жамбыл ауданы туралы жалпы мәліметтер
1.2 Телефондық желі және оның сипаттамасы
1.3 Мультисервистік желінің даму үрдісі
1.4 Мультисервисті желілердің концепциясы
1.5 Мультисервистік желілерге қойылатын талаптар
1.6 Пакет коммутациясының артықшылықтары
1.7 NGN құрылымы
1.8 NGN желісінің архитектурасы
1.9 NGN-ның базалық эталонды моделі
1.10 Міндет қойылымы
1.11 NGN желісі құрылғыларын өндірушілер туралы мәліметтер
1.12 Құрылғыны таңдау
1.13 NGN U-SYS комплексінің жалпы сипаттамасы
1.14 SoftX3000 жүйесінің сипаттамасы
1.15 UMG8900 әмбебап медиашлюзының сипаттамасы
1.16 Жаңа ұрпақтағы желіні ұйымдастырудағы жобалау сұлбасы
2 ЕСЕПТЕУ БӨЛІМІ
2.1 UA5000-ның қажетті санын есептеу
2.2 Рұқсат шлюзының құрылғыларын есептеу
2.3Арналар коммутациясы және пакеттер коммутациясы желілеріндегі
көшірмелік байланысты таратудың салыстырмалы анализі
2.4 Пакетті телефония терминалдары үшін қорды есептеу
2.5 Сигналдық ақпарат үшін қорды есептеу
2.6 Иілгіш коммутатордың өнімділігін есептеу
2.7 Ethernet желісінің имитациялық үлгілеуі
3 БИЗНЕС ЖОСПАР
3.1 Бизнес жоспардың мақсаты
3.2 Құрылғының сипаттамасы
3.3 Даму жоспары
3.4 Капиталды қаржы жұмсауды есептеу
3.5 Жаңа құрылғыларды пайдалану шығынын есептеу
3.6 Табыстар
3.7 Экономикалық нәтижелікті есептеу
3.8 Алынған нәтижелердің сараптамасы
4 ӨМІРТІРШІЛІК ҚАУІПСІЗДІГІ
4.1 Өндірістік орындардағы микроклимат
4.2 Еңбек шартының сараптамасы
4.3 Өрт қауіпсіздігі
13
7
8
8
8
11
14
15
18
19
20
21
25
25
26
27
29
32
36
38
38
41
46
47
47
48
51
54
54
55
56
57
59
61
62
63
64
64
64
66
4.4 Жұмыс орнын жарықтандыру
4.5 Өндіріс бөлмесіндегі табиғи жарықтандыруды есептеу
ҚОРЫТЫНДЫ
Қысқартылған сөздер тізімі
Әдебиеттер тізімі
А қосымшасы
Б қосымшасы
14
66
67
68
69
70
71
72
КІРІСПЕ
Қазіргі кезде қаралып отырған ақпаратты және телекоммуникациялық
қызметтерді ұсыну көлемінің жоғары қарқынды дамуы олардың жақын
болашақта байланыс желісінде артуын болжайды. Жаңа ұрпақтағы даму
қызметіндегі бір уақыттағы байланыс желісінің функционалдық кеңеюі
ақпараттық қорлардың тиімді шегінуін талап етеді. Жаңа ұрпақтағы көптеген
қызметтер қосымша болып табылады, өйткені олардың функционалдығы
жабдықтаушының құрылғылар арасындағы қызметін және шеткі пайдаланушы
құрылғыларын таратады.
Жаңа ұрпақтағы қызметтерге мынандай талаптар қойылады:
қызметтің мобильділігі;
иілгіш және тездетілген жаңа қызметтерді жасау мүмкіндігі;
кепілдендірілген сапа қызметі.
Жаңа ұрпақтағы қызметтердің талабына конвергенция процесі үлкен
ықпалын тигізеді, ол рұқсат әдісіне тәуелсіз қызметтерді пайдаланушыларға
қол жетімді еткізеді. Қазіргі уақытта жоғарыдағы талаптарға сәйкес келмейтін
байланыс желісінің жалпы қолданыстағы арналар коммутациясы (ЖҚАК) және
пакеттер коммутациясы (СПД) бар. Дәстүрлі желілер мүмкіндігінің шектеулі
болуы жаңа инфокоммуникациялық қызметі жолында тоқтату факторы болып
табылады. Бір себептен, ұсынылып отырған қызмет көлемінің өсуі байланыс
желісінің базалық қоңырау шалу қызметінің мәліметтері сапасына негативті
түрде білінуі мүмкін. Осының барлығы байланыс желісінің келесі ұрпағын
(NGN)-ді құру бағытында, дәстүрлі байланыс желілерінің даму тәсілдерін
жобалауда жаңа ұрпақтағы қызметтердің бар болуын ескереді.
Келесі ұрпқтағы байланыс желісінің тұжырымдамасының құру негізіне
әмбебап желісінің құрылуы туралы идеясы жасалған, ол ақпараттың сөз, бейне,
аудио, графика сияқты әртүрлі түрлерін тасымалдауға, сондай-ақ
инфокоммуникативті қызмет спектрін шексіз ұсынуға мүмкіндік береді.
Қазіргі кезде ірі әлемдік операторлар өзінің телефондық желісін
коммутациялық пакет желісіне ауыстырды. Қалааралық транзит деңгейінің IP
желісіне ауысуы туралы көптеген жобалар жүзеге асуда. Сондай-ақ, қосымша
VoIP технология артықшылықтарын қолданатын қызметтің жаңа түрлері
енгізілген. Келесі бірнеше жылдың ішінде оператор қатарындағы желілер
толықтай
VoIP технологиясына ауысады. Бұл мақсатқа үлкен инвестиция
бөлінген. Берілген жобалаудың негізгі мақсаты болып - жаңа қызмет түрін
ұсыну және пайдалану шығынының радикалды төмендеуі болып табылады.
15
1 НЕГІЗГІ БӨЛІМ
1.1 Жамбыл ауданы туралы жалпы мәліметтер
Ұзынағаш ауылы - Алматы облысының әкімшілік, агроөнеркәсіптік және
мәдени орталығы. Ауданның аумағы 19320 мың км.кв құрайды. 2010 жылдың
санағы бойынша 126108 адам санын құрайды. Аудан орталығы - Ұзынағаш
ауылы.Ауылдың орналасу жерінің тиімді факторы болып - оның Алматы
қаласынан Оңтүстік-Батыста 45 км қашықтықтаорналасуы, Алматы-Бішкек
және Алматы-Ташкент халықаралық маңызға ие көлік коммуникациясының
торабында қолайлы тұрақтануы болып табылады, ол жерде халыққа табыс пен
жұмыс көзі болатын көптеген кафелер мен мейрамханалар бар.
Ұзынағаш ауылының аумағында ірі кәсіпорындар жұмыс істейді [1]:
Жартас ЖШС;
Карғалы АҚ, шұға өнімін шығаратын комбинат;
Алматы цемент ЖШС;
Даулетдорстрой ЖАҚ, асфальт өндіріс кәсіпорны;
Темекі өсіріп және шығаратын Мальборо Филип Морис
филиалының кәсіпорны.
Ауылда әртүрлі ауылшаруашылық өнімдерін жасап шығаратын Аруз
Диірмен шағын цехы жұмыс істейді.
Ұзынағаш аумағының 24 ауылдық округында, мал шаруашылығымен,
көкөніс шаруашылығымен айналысатын 15 жеке шаруа қожалықтары, 180
фермерлік шаруашылығы жұмыс істейді.
1.2 Телефондық желі және оның сипаттамасы
Ұзынағаш аудан орталығында 2004 жылдан бастап Huiawey Technologies
фирмасының C&C 08 бағдарламалық басқаруымен электронды коммутациялық
жүйе жұмыс істейді, оның монтаждау сыйымдылығы 4000 нөмір. С&С08
коммутациялық жүйесі бүкіл әлемде кең қолданыста.Оның айырмашылығы тек
жоғары сенімділігі және жақсы үйлесімділігінде ғана емес, сондай-ақ көптеген
жаңа функциялардың бар болуы, олардың ішіне(Enhanced Service Node)
жетілдірілген түйін қызметі,IP Bridge,мультисервистік модуль рұқсаты және
т.б. кіреді.Сондай-ақ, С&С08 NGN-ның көптеген қызметін ұстанады, ол
олардың бүгінгі пайдасын ұлғайтады және болашақтағы талаптардың
сәйкестігін қамтамасыз етеді.С&С08 тек қана коммутация арналарының
базасындағы дәстүрлік қызметті ұстана қоймай, сондай-ақ IP базасындағы
қызметті де орындайды.Бұл желінің дамуын жалғастырады және жаңа
технологияны енгізуінің мінсіз үйлесімін қамтамасыз етеді. С&С08 жүйесін
қолдану байланыс операторларына өзінің желісін ойдағыдай кеңейтіп және
қолданыстағы құрылғыдан барынша табыс табуға мүмкіндік береді.
16
Пайдаланатын сыйымдылық
-
3515 нөмір,
пайдаланатын
сыйымдылықтың коэффициенті - 87,87 процент. Ұзынағаш ауылының телефон
желісі тік қорек көзін қолданумен шкафтық жүйеде
құрылған.Кабельдікканализацияда магистральді кабельдертөселген, таратқыш
кабельдербайланыс тіреулерінде ілінген. ТППкабель түрлері.
Орталық станцияға 25 шеткі телефон станциялары қосылады.Осы 25
шеткі станциялардың ішінен тек бес ауылдық телефон станциялары -
электронды, дәлірек айтсақ C&C 08, М-200, SI2000, ЕSК-400,бір телефон
станциясы квазиэлектронды жүйеде және 20 аналогты АТС.Байланыс желісі
ауылдық телефон желісінің құрылуы радиалды принципі бойынша тұрғызылған
(1.1сурет).
Таргап АТСК
50200,100
Аккайнар АТСК
50200, 200
Унгуртас
АТСК 50200,200
Жамбыл SI
2000,256
Фабричный
C&C 08 2000
Умбеталы АТСК
50200,150
Каракастек АТСК
502000,300
Сарыбай ТСК
50200,200
Сарыбастау
АТСК 50200,100
Самсы АТСК
50200,100
Шиен АТСК
50200,200
Талап АТСК
50200,100
Таран АТСК
50200
Узынагаш,
С&C08 4000
ЦС
Ынтымак АТСК
50200,50
Мынбаев АТСК
50200,50
Касымбек
М200,512
Бериктас АТСК
50200,100
Актерек АТСК
50200,100
Айдарлы АТСК
50200,50
Улкен ЕСК
400,400 ном.
Мантыбулак
АТСК 50200,100
Горный АТСК
50200,100
Аксенгер АТСК
50200,50
Казбекбек
КВАНТ 512,300
Базой АТСК
50200,50

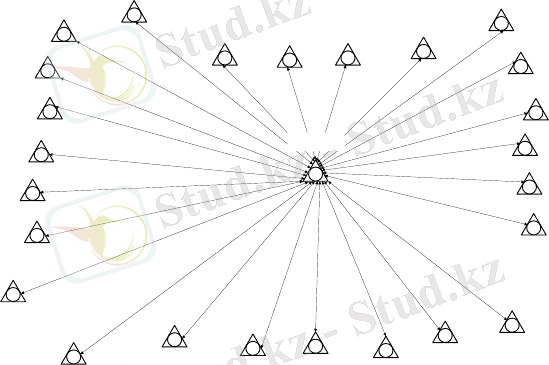

1.1 Сурет - Жамбыл АӨТТ байланыс ұйымының сұлбасы
ОС мен ШС-ның әрекеттесуі әуе және сымды байланыс желісі арқылы
жүзеге асады. Байланыс желісі әртүрлі құрылғылармен тығыздалған, аналогты
сондай ақ цифрлық ИКМ-30, ИКМ-15, КНК-12, BO-12-E2, В-3-3, В-2-2
типтерінің аппаратура тығыздығы қолданылады. 1.1кестеде АТС-тың аттары,
оның мақсаты, қолданысқа енген жылдары, монтаждау және пайдалану
сыйымдылығы, байланыс желісінің типі және олардың ұзақтығы туралы
мәліметтер көрсетілген.
Жамбыл АӨТТ желісінде нөмірлеудің жабық жүйесі қабылданған. ОС-да
нөмірлеудің бес таңбалы жүйесін пайдаланылады. Шеткі станциядан аудан
17
орталығына шығу тоғыз индекс көмегі арқылы жүзеге асады. Шеткі
станцияда қысқартылған үш таңбалы нөмірлеу қолданылады.
ОС арнайы қызмет түйінінің функцияларын жүзеге асырады және шығыс
және кіріс қалааралық байланыстың АҚТС-мен әрекеттесуін қамтамасыз етеді.
1.1
К е с т е - Жамбыл АӨТТ ауылдық АТС бойынша мәліметтер
18 Халықтың
қоныстау
пунктінің аттары
АТС түрлері
Қолда-
нысқа
енген
жыл
Монта
ждау
сыйым
дылығ
ы
Пайдал
ану
сыйым
дылығ
ы
БЖ
түрлері
БЖ,
км
Ұзынағаш ОС
C&C 08
2004
4000
3515
-
-
Фабричный
ШС1
C&C 08
2005
2000
998
ИКМ-30
20
ҚарақастекШС2
АТСК-
1002000
1984
300
289
ИКМ-15
22
Мыңбаев ШС3
М-200
2002
512
398
ИМК-30
30
Қазбекбек ШС4
Квант
2002
384
305
ВО-12-Е2
48
Жамбыл ШС5
SI-2000
2002
256
228
ИКМ-30
15
Үлкен ШС6
ЕSК-400
2002
400
299
ДАМА
СП
Қасымбек ШС7
АТСК-50200
1976
200
193
ИКМ-15
14
Үңгіртас ШС8
АТСК-50200
1985
200
188
ИКМ-15
4
Аққайнар ШС9
АТСК-50200
1984
200
186
ИКМ-15
26
Шиен ШС10
АТСК-50200
1976
200
200
ВО-12-Е2
36
Ақтерек ШС11
АТСК-50200
1973
200
197
ВО-12-Е2
80,7
Үмбеталы ШС12
АТСК-50200
1978
150
141
ИКМ-15
13,6
Талап ШС13
АТСК-50200
1984
150
146
ИКМ-15
36
Сарыбай ШС14
АТСК-50200
1984
100
83
ИКМ-15
12
Таран ШС15
АТСК-50200
1975
100
95
ИКМ-15
15,6
Самсы ШС16
АТСК-50200
1985
100
100
ИКМ-15
27,3
Сарыбастау
ШС17
АТСК-50200
1985
100
84
ИКМ-15
32,6
Беріктас ШС18
АТСК-50200
1973
100
97
ВО-12-Е2
63,6
Тарғап ШС19
АТСК-50200
1984
100
100
ИКМ-15
16
Мантыбұлақ
ШС20
АТСК-50200
1984
100
83
ВО-12-Е2
120
Горный ШС21
АТСК-50200
1986
100
96
ВО-12-Е2
103,
6
Ынтымақ ШС22
АТСК-50200
1983
50
41
КНК-12
48
Аксеңгір ШС23
АТСК-50200
1978
50
49
2 В-2-2
30
Базой ШС24
АТСК-50200
1975
50
42
В-3-3
127
Айдарлы ШС25
АТСК-50200
1987
50
45
ВО-12-Е2
168
Соңғы кездері жоғары
жылдамдықты ақпаратты тарату қызметі
корпоративтік клиенттер, сондай-ақ жеке тұлғалар арасында кең сұраныста.
Ұзынағаш аудан орталығында телекоммуникациялық желінің дамыған
инфраструктурасы құрылған, осыған қарамастан тұтынушылар қазіргі заманғы
кең спектрлі қызметті қажет етеді.
1.3
Мультисервистік желінің даму үрдісі
Бүгінгі күнде ақпараттық және телекоммуникациялық технологиялар
әлем экономикасы құрылуының негізгі факторларының бірі болып табылады.
Олардың дамуы және конвергенциясы - бұл біртұтас ғаламдық ақпараттық
инфрақұрылымды құруға қадам және ажыратылмайтын бөліктің қазіргі кездегі
құру тәсілі - өңдеу сақтау, ақпарат тарату және рұқсат болып табылады . Бұл
шарттардың ұлттық мемлекет экономикасының бастапқы міндеті - ғаламдық
ақпараттың кеңістік жолындағы сәйкестігін қамтамасыз ететін бүкіләлемдік
дамуы. [2]
Телекоммуникациялық нарықтың ғаламдық өзгерістерінің салдарынан,
дәлірек
айтсақ,
желі эволюциясы және конвергенция бағытындағы
терминалдық құрылғы, операторлар қызметі ортасында принципті өзгерістер
болады. Бұл дәстүрлі телефон қызметін ұсынудан тұрақты табыс бөлігінің
азаюына алып келеді. Тұрақты оператор байланысы үшін, қазіргі кезге дейін
өздерінің ісіндәл осы дәстүрлі қызметке бағыттаған, бұл тенденция интенсивті
ізденісті қажет ететін және енгізу тәсілін білдіреді, олар инфрақұрылымды
желінің тиімді пайдалануын, жаңа телекоммуникациялық инфрақұрылымның
қосымша қызметін енгізу арқылы біруақытта дамуын қамтамасыз етеді.
Желінің дамуы және конвергенция бағытындағы терминалдық құрылғы
бір жағынан негізгі технологиялардың , ал екінші жағынан, - жаңа талаптардың
және тұтынушы қажеттілігінің өсуімен анықталады. Қазіргі заманғы клиент
интеллектуалды және мобильді болып келеді. Ол
саясатқа белгілі
индивидуалды қызмет көрсетуін талап етеді, осы саясаттың түрленуін және өз
бетінше қондыру мүмкіндігіне ие болуын қалайды, қазіргі және өзінің жеке
(жаңа) қызметін құратын, саясатқа қызмет ететін келісімшарт бойынша құрады.
Ортақ стратегияны пайдалану және желілік ресурстарды виртуалды тарату
үлкен дамуға ие.
Цифровизациясонғы онжылдықта интенсивті түрде өтуде, жаңа желілік
технологияларды өңдеу және дамыту (көліктік және коммутациялық) әмбебап
желілік құрылым үшін алғышарт құрады, мультисервистік желі бүкіл әлемде
келесі ұрпақтың негізі ретінде қарастырылады.
Жаңа желілік инфрақұрылым дәстүрлі желідегі миллиондаған
тұтынушыларды қолдай алады. Сондай-ақ ол әртүрлі типті тұтынушылардың
арасындағы ақпарат алмасуына мүмкіндік береді.
Келесі ұрпақтағы желілік инфрақұрылым мультисервисті децентрленген
басқару қызметімен сипатталуы мүмкін. Оның негізін коммутация пакетін
19
тарататын технологияда негізделген, әмбебап хабардар көлік желісі құрайды.
Дәстүрлі түйіндерден басқа
(мультиплексірлер,маршутизаторлар,
коммутаторлар) осы желі элементінің құрамына сигнал беру контроллерлері
және әртүрлі бағыттағы шлюздар кіреді. Соңғы тұтынушыға ұсынылатын
қызметке рұқсат, әртүрлі бағыттағы серверлердің пайда болуына жасалады
(саясат қызметі, қорғанысы, банк үстемесі және т.б.).
Қызметтің мобильділігі, олардың тез және икемді жасалу, олардың
сапасына кепіл беру, сондай-ақ әртүрлі
өндіруші құрылғыларының
үйлесімділігін және осы желідегі әртүрлі таратуын үш деңгейде: көліктік,
коммутацияны басқару деңгейімен, ақпаратты таратумен және қызметтік
деңгейді басқарумен жүзеге асырады.
Жаңа мультисервистік желінің көліктік деңгейі барлық қызмет түрлері
үшін мөлдір негізінде және электронды - оптикалық коммутатормен берілген
магистральді желі болады. Мұндай көліктік бағдарлаудың магистральді желісі
тез және сенімді коммутациялауды және қажетті бағытта миллиондаған
пакеттерді бір секундта жібере алады. Онда әртүрлі қосымша ақпаратты өңдеу
тәртібі ерекшеленеді
(мысалы,
интеллектуалды қызмет қолдауына
бағыттау),сондай-ақ олар ақпаратты ағын коммутациясын және магистральдің
жұмыс істеуін тоқтатуға қабілетті болады [3].
Әрекеттесу функциясы және мультисервистік желідегі қызметті ұсыну
интеллекті магистральдік желінің шекарасында шоғырланады, ол олардың
қолжетімділігін, мониторинг қарапайымдылығын және ұсынылған қызмет сапа
кепілдігін қамтамасыз етеді. Магистральді желі шекарасындағы интеллект
дифференциялдау сияқты интегралдау қызметіне де рұқсат береді, магистральді
желі мен рұқсат желісінің тәуелсіз дамуы үшін мүмкіндік және үміт береді.
Мультисервистік желіні құрудың ең тиімді тәсілі - жаңа байланыс қызметі,
бизнес моделінің бағдарланған клиентін өңдеуі және оның негізіне желілік
инфрақұрылымды тұрғызу және осы қызметтерге сұранысты жүзеге асыруды
қамтамасыз ету. Жаңа инфокоммуникациялық инфрақұрылымның тұрғызу
стратегиясы болып:
кең жолақты мультисервисті желінің пакетті инфрақұрылымын құру;
жалпы қолданыстағы телефон желісін жеңілдету. Яғни, оның
базасындағы дәстүрлі дауыс қызмет ұсынуын жалғастыра отырып, берілген
желіге инвестицияны ықшамдайды, сонымен қатар қызмет спектрінің болашақ
дамуын және жаңа мультисервистік желі арқылы трафик көлемін қамтамасыз
етеді;
жаңа мультисервистік желідегі жалпы қолданыстағы телефон желісін
абоненттердің толық масштабты қамтамасыз етуге рұқсатын және оларға жаңа
қызмет базасын ұсыну.
Бірақ жақын арада дауыс қызметі әлі көптеген ұлттық операторлардың
басты табыс көзі болып қалады, осы пайда деңгейін сақтап қалу үшін желінің
коммутация арналарына қаржы қажет.Бұл шарт бойынша
телекоммуникациялық желі пакетті сияқты телефонды коммутация арнасымен
20
де функциялы дамиды.Бұл табысты қолдау және болашақта дамуымен қатар
өмір сүреді. Сонымен қатар телефондық желі біртіндеп рұқсат желісіне
айналады.
Мультисервистік желіде мультимедиялық трафиктің өсу көлемі өткізу
қабілеттілігі аса жоғары арналарды талап етеді. Толқын ұзындығы арқылы
тығыздалу технологиясын күтуге болады. Оптика әлі де ұзақ уақыт бойы
біртұтас интегралдаушы негіз болып табылады, ал рұқсат беру үшін нақты
тапсырмаларды нәтижелі тәсілмен шешетін технологиялар қолданылады.
Бүкіл әлемді әмбебап интерфейс қызмет сапасыменIP-ді қабылдауға
итермелейтін ғаламтордың едәуір коммерциялық потенциалын ескере отырып,
мультисервистік желінің даму кезеңінде IP-бағдарлау желі рұқсатына көбірек
назар аударған дұрыс.

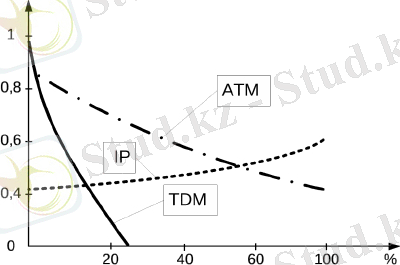

1.2 Сурет - IP-желісінің пакетті даму тенденциясы
Келесі ұрпақ желісінің дәстүрлі желіден негізгі айырмашылығы желідегі
барлық айналма ақпараты, екі бөлікке бөлінуі болып табылады. Бұл сигналды
ақпарат абоненттердің коммутациясын, қызметтерді ұсынуын,пайдалы
жүктемені құрайтынабонентке арналған (дауыс, бейне, мәліметтер), тікелей
тұтынушының мәліметтерін қамтамасыз етеді. Сигналды хабарламалардың өту
жолы мен тұтынушы жүктемесі сәйкес келмеуі мүмкін.Бүгінгі күні, NGN
желісінің дауыстық қызметі үшін негізгі құрылғысы болып VoIP сессиясын
басқаратын, бағдарламалық коммутатор деп аталатын - Softswitch болып
табылады. Сондай-ақ бағдарламалық коммутатордың айтарлықтай функциясы
ЖҚТЖ дәстүрлік
желісі бар NGN-ның келесі ұрпағы болып табылады, ол
сигналды және медиашлюз арқылы бір құрылғыда орындала алады.
Коммутациялық арнасы бар дәстүрлік желінің коммутациялық пакеті
(NGN) бар желіге өтуі байланыс операторларының өзекті мәселесі болып
табылады. IP-коммуникация аумағының перспективалық жұмысы келесі
ұрпақтың дамуына мүмкіндік береді және кез келген желіде үздіксізжұмыс
21
істеуін қамтамасыз етеді, мысалы: мыс жұбы инфрақұрылымында, оптикалық
арналарда, сымсыз (WiMAX, WiFi) және сымды (ETTH, PLC және т. б.)
желілерде.
NGN-желісінің ескі ұрпақ желісінен негізгі айырмашылығы көлік деңгейі
және қызмет ұсыну деңгейі арасы физикалыққа қарағанда логикалық болып
табылады (1.3 сурет).

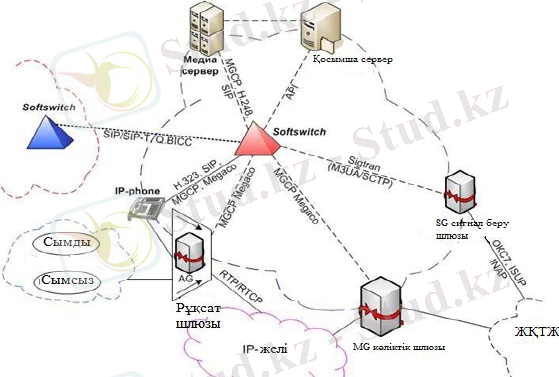

1.3 Сурет - NGN желісінің мысалы
NGN-желісі жаңа қызметтерді жеңіл және тез іске қосады. Байланыс
операторлары - әр жаңа қызмет үшін көлікті тұрғызуда емес, ал қазіргі кездегі
платформа базасындағы тез таралуына қызығады.
1.4 Мультисервисті желілердің концепциясы
Мультисервистік концепция желінің әртүрлі құру жағына қатысты
бірнеше аспекті құрайды [4]:
желі жүктемесінің конвергенциясы, мәліметтердің ұсынуынбіртұтас
шеңбер ішінде әртүрлі типті трафикте анықтайды. Мысалы, қазіргі кезде
аудио және бейнетрафик көбінесе желі арқылы, ал ақпарат тарату --
коммутация желісі арқылы жүзеге асады.
Желі жүктемесінің
конвергенциясы -- аудио мен видеоағындардың және өзінің жеке мәліметтер
желісі үшін коммутация пакетімен желі тенденциясын анықтайды;
22
хаттамалар конвергенциясы, көп желілік хаттамаларды жалпыға
анықтайды (әдеттегідей IP). Сол уақытта желілер көптеген протоколдарды
басқаруға арналған, солардың ішінде IP, IPX, AppleTalk және бір типті
мәліметтер, мультисервисті желілер бірыңғай хаттамаларға және әртүрлі
сервистерге, әртүрлі типті трафиктерді қолдау үшін талап етіледі;
физикалық конвергенция,біртұтас желілік инфрақұрылым
шеңберінде әртүрлі типті трафикті таратуды анықтайды. Және
мультимедиялық, өткізу жолағының әртүрлі талаптарын ескере отырып,
дыбыстық трафиктер бір құрылғымен жіберілуі мүмкін. Сақтау қорының
хаттамасы құрылуының басым кезегі және қызмет ету сапасы(QоS) әртүрлі
трафик түрлеріне арналған қызметтерді дифференциялдауға мүмкіндік
береді;
құрылғы конвергенциясы, әртипті трафикті қолдайтын біртұтас
жүйе шеңберінде желілік құрылғы архитектурасы тенденциясын
анықтайды. Коммутатор Ethernet-пакет коммутациясын, IP-
маршутизациясын және АТЖ-нің бірігуінқолдайды.Желі құрылғысыжалпы
желі хаттамасын тарататын (мысалы, IP) жәнеәртүрлі сервисті талаптарға ие
мәліметтерді өңдеу мүмкін (мысалы, өткізу жолағы енінің кепілдігі, кідірісі
және т.б.);
қосымша конвергенция, біртұтас бағдарламалық тәсіл шеңберінде
әртүрлі интеграция функциясын анықтайды. Мысалы, Web-браузер бір бет
көлемінде мультимедиялық-мәліметтер дыбыс, бейнесигнал, жоғары рұқсат
етілген графиктерді және т.б. біріктіруге мүмкіндік береді;
технология конвергенциясы, байланыс желісін құру үшін біртұтас
жалпы технологиялық базаны құруға ұмтылысын білдіреді, ол аймақты
байланыс желісін және жергілікті есептегіш желісін қанағаттандыруға
қабілетті. Мұндай база қазіргі кезде қолданыста бар : мысалы, асинхронды
тарату жүйесі (АТЖ), ол аймақтық және жергілікті есептегіш желіде
қолдана алады;
ұйымдастыру конвергенциясы, желілік, телекоммуникациялық,
ақпараттық қызметін орталықтандыруға арналған, мысалы, вице -президент
тұлғасында. Бұл дыбыс интеграциясы, бейнесигнал және біртұтас
мәліметтер үшін ұйымдастыру алғышартын қамтамасыз етеді.
Барлық айтылған аспекттер мультисервистік желі құрылуының
мәселелерін шеткі бөлігінде ғана емес, сонымен қатар оның ядросында да
әртүрлі типті трафиктерді тарата алады.
1.5 Мультисервистік желілерге қойылатын талаптар
Мультисервистік желілер корпоративті клиенттер ортасы үшін
операторларға жаңа сервисті ұсыну бағытындағы өзінің
желілік
магистральдарын кеңейтуге мүмкіндік береді. Мультисервистік желілер -
23
біртұтас ақпаратты тарату инфрақұрылымындағы әртүрлі
телекоммуникациялық қызметтерді ұсынады.
Мультисервистік желілерді тарату туралы сұрақты қарастырғанда, әдетте
мынандай төрт техникалық сұрақ қаралады: өткізу қабілеттілігі, кідіріс,
рассинхрондау, басқару.
Кеңжолақты ақпаратты таратудың жаңа түрлеріне сұраныс көбейген
сайын, Ғаламторға тұтынушылық қатал бәсекелестікте болғандықтан
провайдерлер диапазон қызметін кеңейтуге мәжбүр болады, сондай-ақ
инфрақұрылымға шығатын шығында төмендеу және т.б. болады. Сөйтіп, кең
спектр қызметіне мүмкіндік беретін: АТМ, Frame Relay, Internet, IP, сапалы
қызмет ететін (QoS) дауыс және бейнесигнал тарататын, комплексті шешімді
қабылдауға платформа қажет. Осыған орай клиент бір жабдықтаушыдан
қымбат емес және сенімді қызметтің абонентіне айналады, ол жоғары
жылдамдықты Ғаламторға, қызмет жиынтығына өзгеріс алып келуге және бір
ғана шотты төлеуге мүмкіндік алады.
Сондай-ақ болашақтағы желі міндетінің маңыздылығын түсіну үшін
[5,6,7]:
трафик құрылымына инварианты болуы (әртүрлі трафик арасындағы,
ең алдымен сөз трафигі және мәлімет трафигі арасындағы қатынасы );
желілік технологиялардағы мөлдір трафигінің таралуын қамтамасыз
ету;
қосылуды құру кезіндегі тек қана сервисті қолдау, АТЖ және қосылу
құрылмаған кездегі сервис, TCPIP және екі сервисті де қолдау;
сәйкес желілік технологияларға қарағанда QoS-тің бірдей шартының
нашар болмауын қамтамасыз ету;
желілік қорларды тиімді пайдалану (арналық қорлар және желі
құрылғыларының қорлары) немесе олардың қазіргі кездегі артықшылығына
сүйену.
Сонымен бірге ең маңызды сұрақ, осындай желілер құрылатын
негіздегі технологияны таңдау болып табылады. Кез-келген технология
негізінде қолданылытын коммутация тәсілі кіреді. Коммутацияның келесі
түрлері айрықша ерекшеленеді:арналар коммутациясы (АК), хабарлар
коммутациясы(ХК), пакеттер коммутациясы (ПК), ұяшықтар коммутациясы
(ҰК).
Айтылғандардың әрқайсысы өзінің артықшылықтарына және
кемшіліктеріне ие (1.2 кесте).
24
1.2
Кесте -
Коммутация
түрлерінің
артықшылықтары
және
кемшіліктері
Бүгінгі күні мультисервистік желілер үшін пакеттер коммутациясы
таңдалған.
Негізгі дәлелдер
TCPIP
пайдасына шешілген, біріншіден АТЖ
құрылғыларының қымбат болуы және күрделілігі, ал екіншіден TCPIP
технологиясының жаппай таралуы,
TCPIP
технологиясы өзінің
мүмкіндіктерін ұлғайтуда, сол мультисервистік желі құрудағы эволюциялық
ықпалын көрсетуде. Маңызды факторларының бірі болып арналық қорлардың
жылдам өсуі, ол АТЖ қысқа пакет ұяшықтарын айтарлықтай мөлшерде жояды [8].
TCPIP артықшылыұтарына тоқтала қоймай, сонымен қатар ПК тобына
кіретін технология кемшіліктерінде айта кеткен жөн. Олардың барлығы АТЖ-ді
қосқанда нақты уақыттағы (НУ) трафикті таратуға нашар оңтайланған,
өйткені ПК қолданылатын желілер, уақыт мөлдірлігін қамтамасыз етпейді.
Сондықтан, ПК желісіндегі (QoS) қызметінің сапасы туралы ескерілгенде онда
біріншіден(НУ)трафикті тарату мүмкіндігі туралы айтылады. Қазіргі кезде
осы мәселені шешу үшін көптеген күш жұмсалуда, айта кетсек АК
желісіндегі(QoS-пен) қамтамасыз ету мәселесі негізінен бөлінетін арналық
қорлар және артықшылықтар арқылы шешіледі. Бірақ осы екі механизм осы
мәселені түбегейлі шешпейді. Айта кететін болсақ, бүгінгі күні ПК
технология шеңберінде QoS қамтамасыз ету механизмі жоқ, сондықтан QoS
қамтамасыз етуі шеткі құрылғыларға қомақты мөлшерде ұміттенеді. АК
және ҰК мәліметтер блогы белгіленген өлшемге ие, ал ПК айналмалы
болып табылады. Телефонияда мәліметтер блогы бір байт өлшемге ие, DTM
технологиясында 8 байт, алАТЖ - да 53 байт. ПК мәліметтер блогы кең
шамада өзгеруі мүмкін.
Желіні жобалау мәселесіне келетін болсақ, онда мультисервистік
желіге мүлде басқа ықпал талап етіледі. Бейне және дауыс көліктік желінің
қайта жүктелу басымдылығы қажеттілігінде, нақты уақытта жүзеге асуы
тиіс.
25 Тарату әдісі
Кезексіз
Синхронды
Кезекпен
Асинхронды
Қайта жүктеу кезіндегі
күйі
QoS қамтамасыз етуі
Қызмет етуден
бас тарту
Жай
Кідірістің
ұлғаюы.Кезектің
толуынан болатын
жоюлар
Қиын
Үстеме шығыстар
Арналық
ресурстар
Тақырыбы және өңдеуі
Кезектерді басқару
Арналық қорларды
таратудағы иілгіштік
Нашар
Жақсы
Болашақ ұрпақтағы желілер - телефондық және компьютерлік тармақты
көрсетеді. Осыған орай қызметке алу кең түрде жүзеге асырылады, телефония
қызметінің классикалық түрінен бастап, әртүрлі қызметті тарату немесе
олардың комбинацияларымен аяқталады.
NGN әмбебап көлік ортасындағы сервистің құрылуына көптеген
мүмкіндіктерн береді. Ол - пакеттік телефониядан (VoIP) бастап интерактивті
теледидар және WEB-қызметін қамтиды. Жаңа ұрпақ желісі тұтынушы
орналасқан жерге және ол қолданатын интерфейске (Ethernet, xDSL, Wi-Fi және
т.б.) тәуелсіз сервиспен ерекшеленеді. Желі тұтынушысы әр түрлі сервиске қол
жеткізе алады.
NGN-нің негізгі элементтері болып:
медиа-шлюз (MG)
телефондық желіден дауыс қоңырауын
терминдейді, IP желісіне сығылған дауыс пакеттерін жібереді, сондай-ақ IP
желісіндегі дауыстық қоңыраулар үшін теріс операцияны орындайды.
ISDNPOTS
қоңырауы кезінде
мәліметтерді медиа-шлюз контроллерінің
сигнал берушісіне таратады немесе Н.323 хабарламасындағы сигнал беру
шлюздің өзінде орындалады. Сондай-ақ медиа-шлюз жойылған мәліметтерге,
маршутизацияға, жеке виртуалды желілерге, TCPIP және сол сияқты
трафиктерге функционалдық қоса алады;
сигнал беру шлюзі (SG) шлюздің пайда болуын, оның коммутациялық
және пакеттік желі арасындағы мәліметті тарату үшін қызмет етеді. Ол сигнал
беруді терминдейді және хабарламаларды желі арқылы IP контроллер медиа-
шлюзына немесе басқа сигнал беру шлюздарына таратды;
медиа-шлюзконтроллері (MGC) тіркелуді орындайды және медиа-
шлюздің өткізу тқабілеттілігін басқарады. Медиа-шлюз арқылы телефондық
станциялар хабарламалармен алмасады;
пакетті телефония қызметі және мультимедиялық байланыс SoftSwitch
иілгіш коммутаторымен жұмыс істейді, ол мультимедиялық SIP және H.323
терминалын жұмыспен қамтамасыз етеді (және бағдарламалық сияқты,
аппараттықты да), кең спектрлі мультимедиялық дауыс және бейнекодктарды
қолдайды, оған
G.711, G.723, H.261 және H.263 кіреді. Желі мен ақпарат
көлемін өткізу қабілеттілігін тәуелді шақырылатын және шақырылып отырған
құрылғы көмегімен анықтайды [9].
1.6 Пакет коммутациясының артықшылықтары
Пакет коммутациясының артықшылықтарына келесілер кіреді:
тарату жылдамдығының көп түрлі болу мүмкіндігі;
байланыс сеансы кезіндегі тарату жылдамдығын динамикалық өзгеру
мүмкіндігі(кейбір аралықта);
статистикалық мультиплексірлеу мүмкіндігінің көп болуы. Егер
арналық коммутациясын байланыс сеанс уақыты кезінде қолданса, онда
пакеттер коммутациясына байланыс сеансы кезіндегі кезең белсенділігінің
26
кездеспеуі қосылады, өйткені үзілістер кезінде ақпаратты таратумен желілік
қорлар айналыспайды.
Осы барлық айтылған артықшылықтар тек байланыс операторлары
үшін ғана емес, сондай-ақ тұтынушылар үшін де маңызды. Олар арналар
коммутациясындағыдай тұтынушы қызмет уақыты үшін емес(сондай-ақ
барлық байланыс сеансының ұзақтығы), ал ақпаратты жіберетін нақты көлемі
үшін төлейді. Мұндай ақы төлеу нысаны өте көп тұтынушыларға ұнамды
болып келеді.
1.7 NGN құрылымы
Телекоммуникациялық желінің транспортты архитектурасы үш деңгейді
құрайды:
магистральді желілер;
тіреулікауылдық желілер;
рұқсат желілер.
NGN-дағы магистраль деңгейінде кейде АТЖ технологиясы
қолданылады, бірақ NGN құрылымы үшін барлық магистраль желілері IP
MPLS технологиясымен жасалады, ол арна коммутациясы бар желі үстімен
қойылады.
Рұқсат желісінің мүмкін болатын нұсқалары - ЖҚТЖ, ADSL, LAN, HFC,
WLAN, GSM, UMTS, CDMA 2000, келешекте - WiMax. NGN
желілеріне тарату пакетін қолдамайтын желіліер де қосыла алады.
көліктік
Дәстүрлі телефония желісі
-
ортаңғы және шеткі АТС
- та
орналастыратын орын болып табылады.NGN желілеріндегі дәстүрлі АТС
орнына
--
SoftSwitch
бағдарламалық коммутаторы қолданады. Бұл
коммутаторкомпьютерде бағдарламалы орындалатын және дәстүрлі
матрицалық коммутаторды басқару жүйесімен бірге алмастырады. Көп
жағдайларда SoftSwich-ті комплексті құраушылардың бірі деп түсінеді, оны
кейде Call Agent деп атайды, онда дауыс ағындарын таратумен байланысты
басқару тапсырмалары болады. Бұл құрылғы ағын маршутизациясын
орындайды,сигналды және биллинг жүйесі үшін ақпаратты құрады. Екінші
құрылғы
Media Gateway (медиашлюз)
ағындарды рұқсат желісіне
айналдыратын және оларды қажетті арналарға бағыттайды. Бұл барлық
шлюздарға арналған екі әртүрлі көлік ортасын қосатын жалпы термин. Оларға
сонымен қатар, DSLAM және IP QAM шлюздары жатады, HFC рұқсат желі
шекарасында орнатылады.
NGN
және дәстүрліЖҚТЖ
шекарасында
орнатылған медиашлюздар
VoIP ортасын және
TDM желісін түйістіреді.
Медиашлюз бұл жағдайдатек қана кодты және дауысты өзгертіп қана қоймай,
сонымен қатар барлық телефон сигналдарын ("қоңырау", "тондық теру","бос
емес"), жаңғырық басу және т.б. механизмдерін қолдайды.
Бір Soft Switch бірнеше медиашлюздарды, соның ішінде географиялық
таратылғандарды басқара алады. Бұл екі құрылғының қашықтығы мың
27
километрге
жетуі мүмкін, дегенмен олардың өзара
орналасуын
оңтайландыруға, ал бағдарламалық коммутатордың жұмысын -- дубляждауға
тырысады [10].
NGN құрылымы 1.4. суретте келтірілген.
1.4 Сурет - NGN элементтерін келешекте енгізу жолы
1.8 NGN желісінің архитектурасы
1.5
суретте
Y.1001МСЭ
ұсынысы бойынша
NGN
желісінің
архитектурасы көрсетілген, онда
медиа-шлюз
ақпараттық ағындар
құрылуының жай функцияларын орындайды [11].
1.5 Сурет - NGN желісінің архитектурасы
28
Медиа-шлюздың сол жақ бөлігінде көліктік хаттаманың қазіргі
уақытын (Real-TimeTransportProtocol) пайдаланудан құрылатын RTP-роток,
ал оң жақ бөлігінде импульсті-кодтық модуляциясының
(ИКМ) тарату
жүйесінен құрылатын ағын көрсетілген. Softswitch сияқты танымал медиа-
шлюз MGC контроллерімен басқарылады. Контроллерлер бір-бірімен
MGCMGC интерфейсі арқылы байланысады. Сондай-ақ контроллерлер
интеллектуалды базасымен (IntelligentDatabase - ID) әрекеттеседі. MGC
контроллерінің үстінде сигнал беру шлюзы көрсетілген. Сигнал беру
шлюзының ТОҚТА жағында (немесе ұялы байланыс желісі) ОКС арқылы
ақпаратты таратады және қабылдайды. ОКС желісінде пайдаланушының
ЦСИО -
ISUP
жүйесі қолданылады. MGC
контроллерімен әрекеттесуі
интерфейс арқылы жүзеге асады, ол
SGMGC түрінде белгіленген. ID
байланысы үшін IDCG интерфейсі анықталған. ИС қызметінің қолдауы
үшін ИС - INAP қолданбалы хаттама қолданылады.
1.9 NGN-ның базалық эталонды моделі
МСЭ-Т Y.2011 кепілдемесінде
NGN-ның базалық эталонды моделі
ұсынылған (1.6 сурет ), ол екі деңгейді қамтиды, олардың әрқайсысы үш
жазықтықты құрайды (тұтынушы,басқарушы және менеджмент):
NGN қызметінің деңгейі (service stratum);
NGN көлігінің деңгейі (transport stratum).
1.6 Сурет - NGN-ның базалық эталонды моделі
NGN-ның базалық эталонды моделінің функционалды деңгейі NGN-ның
жалпы функционалдық архитектурасын бірінші нұсқасында ашылады, (NGN
release 1), ол МСЭ - Т Y.2012 кепілдемесінде көрсетілген (1.7 сурет ).
29
1.7 Сурет - NGN - ның жалпы функционалдық архитектурасы
Әрбір деңгейде бірнеше функция атқарылады . Тұтынушыға қызметті
ұсыну үшін үстемені қолдау міндеті, қызметті қолдау міндеті және басқару
міндеті қолданылады.
NGN топтық функционалды үстемесі бар ANI
(Application Network Interface)
үстемелі интерфейс желісін түйіндесу
нүктесімен қолдайды , ол арна әрекеттесуін жүзеге асырады, үстемелер
арасында ақпараттарды және
NGN желісінің элементтерін алмастырады.
Көліктік деңгей функциясы көмегімен NGN
желісін тұтынушылар үшін
көліктік деңгейдегі IP-қосылу қызметін жүзеге асырады,
NACFs (Network
Attachment Control Functions) желілік қосылуына басқару функциялары
кіргенде, қорларды басқару функциясы және RACFs (Resource and Admission
Control Functions) рұқсаты орындалады [12].
МСЭ-Т Y.2011 кепілдемесіне сәйкес көліктік деңгейі функциясы өзімен
бірге тікелей көліктік
функцияны және көлікті басқару функциясын
қосады.Көліктік функция
(transport functions)барлық компоненттердің
қосылуын және NGN ішіндегі функцияның физикалық бөлінуін қамтамасы з
етеді. Бұл функциялар медиаақпаратты таратуды, сонымен қатар ақпаратты
басқаруды (сигнал беру) және техникалық қызмет етуді қолдайды. Көліктік
функциясы өзімен бірге желіге рұқсат беру функциясын, шекаралық
30
функцияларды, көліктік ядро функциясын (магистральдар ) және шлюздар
функциясын қосады.
Желіге рұқсат беру функциясы
(access network functions) шеткі
тұтынушылардың желіге қосылуына, сондай - ақ агрегация трафигі және
олардың жиынтығының, көліктік магистральдің (ядро) желілік рұқсатына
мүмкіндік береді. Сондай - ақ бұл функциялар тұтынушы трафигімен тікелей
байланысты, QoS қызмет көрсету сапасының басқару механизмін жүзеге
асырады, ол өзімен бірге басқару буферін, кезектер және кестелерді, пакеттік
фильтрацияны, трафик классификациясын, трафик маркалауын, саяси қызметін
анықтауды және трафикті тарату трафигін құруды қосады.Рұқсат беру желісінің
функциясы рұқсат технологиясын пайдаланумен байланысты, мысалы, олар
CDMA сымсыз технологиясы және xDSL сымды технологиясы рұқсаты үшін
ажыратылады. NGN қызметінің желі рұқсаты мынандай функцияларды қосады :
сымды рұқсат;
xDSL технологиясы рұқсаты;
сымсыз рұқсат (мысалы, IEEE 802.11 (WiFi) технологиялары, 802.16
(WiMAX) және 3G RAN рұқсаты);
оптикалық рұқсат.
Шекаралық функциялар
(edge functions)трафикті қңдеу үшін
қолданылады, олар әртүрлі рұқсат желісінен келіп түсетін және көліктік желі
магистраліне таралатын, QoS
қызмет сапасынқолдайтын және трафикті
басқаратын агрегаттық трафик жолымен алынады. Шекаралық фунуциялар
сондай-ақ магистральді көліктік желі арасында да қолданылады.
Магистральді көліктік функциялар (сore transport functions)әртүрлі сапа
деңгейімен көліктік желі арқылы ақпаратты тарату үшін жауап береді. Олар
тұтынушы трафигінің басқару буферін,
кезек және кесте, пакеттер
фильтрациясын,классификациясын, маркировкасын және трафиктің құрылуын,
қызмет тәртібін орындау бақылауын, шлюздарды басқару және желі
арасындағы экран функциясы үшін QoS тарату сапасының механизмінің жүзеге
асыруын қамтамасыз етеді. Шлюздар функциясы (gateway functions) шеткі
тұтынушының функцияларын және немесе басқа желілермен әрекеттесу
мүмкіндігін қамтамасыз етеді, оған NGN желісінің басқа типтері және көптеген
желілер, олардың ішіне ЖҚТЖ ISDN, көпшілік қолданатын Ғаламтор және т.б.
кіреді. Шлюздар функциясы тәкелей функциялар деңгейімен немесе көліктік
желіні басқару функциясымен басқара алады.
Медиаақпаратты өңдеу функциясы (media handling functions) - қызметті
ұсыну барысында медиақпаратты өңдеуді қамтамасыз етеді, оның ішіне
тоналды сигнал генерациясы және қайта кодтау кіреді. Бұл функциялар көліктік
деңгейде арнайы медиаақпаратты өңдеумен жүзеге асырылады.
Көліктік желіні басқару функциясы (transport control functions)- өзімен
бірге қорларды басқару және желіге қосылуды басқару функциясын қосады.
Қорларды және
RACFs (Resource and Admission Control
Functions)рұқсатын басқару функциясы QoS қолдауы үшін көліктік және
31
қызметтік басқару функциялары арасында төреші әрекетін атқарады, ол
көліктік желі қорларын басқарумен және магистральді көлік желісіне
байланысты болып келеді. Басқару туралы шешім талап етіліп отырған көлікке
негізделеді және оған SLA қызметінің жұмыс істеу деңгейі, желілік саясат,
көліктік қорларды пайдалану кіреді. RACF функциясы - SCFs (Service Control
Functions) қызметін басқару функциясын желілік топологиядан сервис -
провайдерлерін қамсыздандыруын,
көліктік инфроқұрылым желісіне
абстрактты жақындауынқамтамасыз етеді.RACF функциялары
SCF(мысалы,
SIP- қоңырауы , бейне ағыны және т.б .), ол NGN көлік қорларын басқаруды
талап етеді , оның ішіне QoS, NAPTfirewall басқаруы және NAPT порты
деңгейіндегі адрестік желілер кіреді.
NACFs (Network Attachment Control Functions)желісіне қосылуын басқару
функциясы рұқсат деңгейінде NGN қызмет рұқсаты үшін соңғы тұтынушының
инициализациясын тіркеуге мүмкііндік береді. Бұл функциялар көліктік
деңгейдің идентификациясын және аутенфикация сессиясы мен IP - адрес желі
рұқсатында басқарады.
Сондай-ақ олар
соңғы тұтынушыларға
NGN
функциясының қызмет деңгейі туралы хабарламалар береді. NACF функциясы
тұтынушының көліктік профилін қосады, ол тұтынушы ақпаратын қосатын,
сондай - ақбасқа да мәліметті басқаратын функционалдық базада сақталады.
(Service stratum) қызмет деңгейі өзімен бірге мыналарды қосады:
қызметтерді басқару фунциясы, оған қоса тұтынушы трафигінің
қызмет функциясы;
үстемені және қызметті қолдау функциялары.
Қызметті басқару функциясы (service control functions)өзімен бірге
қорларды басқаруды, қызмет деңгейіндегі әртүрлі қызметтері үшін
аутентификация және авторизацияны қосады. Олар сонымен қатар
медиақорларды басқаратын арнайы құрылғылар және сигналдық деңгейдегі
шлюздарды қосуы мүмкін. Қызметті басқару функциясы өзімен бірге
тұтынушы ақпаратының комбинациясын және басқа да басқаруларды, сондай -
ақ әрбір тұтынушының жеке профилін, функционалды база мәліметтерінің
бірігуін қолдайды.
Үстемені және қызметті қолдау функциялары (application support functions
and service support functions)өзімен бірге шлюздарды, тіркеулерді, үстеме
деңгейіндегі аутентификацияны және авторизацияны қосады. Бұл функциялар
функционалдық топтағы үстеме және соңғы тұтынушыға қол жеткізілуі
болып табылады . Олар NGN қызметіне талап етілетінүстеме және соңғы
тұтынушыларды қамтамасыз етуі үшін басқару функцияларымен бірге жұмыс
істейді. Тұтынушы - желі UNI интерфейсі арқылы үстемені қолдау функциясы
және қызметті қолдау функциясы соңғы тұтынушы функциясына қол жеткізуге
мүмкіндік береді. Үстеме мен функция мәліметтерінің әрекеттесуі ANI
үстеме -желісі интерфейсімен қол жеткізу нүктесі арқылы жүзеге асырылады .
Соңғы тұтынушылардың функциясы
(end-user
functions)тұтынушы
интерфейсі және соңғы тұтынушы желісі үшін ешқандай шекті анықтамайды,
32
олар NGN рұқсат желісінде бірігуі мүмкін. NGN тұтынушылар қызметінің
терминалды құрылғысы мобильді немесе стационарлы құрылғы болуы мүмкін.
Әкімшілік басқару функциясы (management functions)берілген қызмет
сападеңгейін, қауіпсіздік және сенімділік үшін NGN желісін басқаруға
мүмкіндік туады. Бұл функциялар барлық функционалдық блок (FE) арқылы
орталықтандырылып таралады және олар желілік элементтерді басқаратын
функционалдық блоктармен әрекеттеседі, желіні және қызметті басқарады .
Әкімшілік басқару функциясы көліктік және қызмет деңгейінде басқарылады
және әрбір деңгейі үшін келесі амалдар қолданылады:
бас тартуды жою процесін басқару (Fault Management);
конфигурация желісін басқару (Configuration Management);
тұтынушылар есептеулерін және жабдықтаушылар қызметін басқару
(Accounting Management);
өндірушілер желісін бақылау (Performance Management);
желі жұмысының қауіпсіздігін қамтамасыз ету (Security Management).
1.10 Міндет қойылымы
Диверсификация механизмін аша отырып, желілік конвергенция
шарты, байланыс қызметі және байланыс желісінің болшақ ұрпаққа (NGN)
өту қажеттілігін, ауылдық АТС (СТС) талаптарын тұжырымдауға болады.
Қазіргі кездегі байланыс желісі дамуының өзекті мәселесін шешу үшін,
дауыс желілерінің нәтижелі қызмет етуі және телекоммуникациялың дамуына
байланысты жаңа желінің келесі ұрпақтарға өтуі, келесі тапсырмаларды
шешуге мүмкіндік береді:
Ұзынағаш аудан орталығының мультисервистік желіні ұйымдастыру
сұлбасын құру;
мультисервистік желіні ұйымдастыру нұсқасын таңдау;
құрылғыны таңдау;
есептеулер жүргізу;
экономикалық пайданы есептеу;
тіршілік қауіпсіздігі.
... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
9
10
11
АҢДАТПА
Бұл дипломдық жобада NGN технологиясының көмегімен желіні
жаңартудың қазіргі нұсқасы қарастырылған.
Жоба дәстүрлі жергілікті телефондық желінің ұйымдастырылуын (VoIP)
пакет коммутациясымен дауысты тарату желі технологиясымен құрылуын
қарастырады. Сонымен қатар, HuaweiTechnologiesU-SYS компаниясының
NGN құрылғысы таңдалды. Желінің түйіскен жері медиашлюздың көмегімен,
ал дауысты тарату пакеттік желі арқылы жүзеге асады. Барлық құрылғыларды
тарату SoftSwitch бағдарламалық коммутатор көмегімен жүзеге асады. UA5000
және т.б. қажетті саны жүзеге асырылған.
Сондай-ақ, дипломдық жобада - жобаның экономикалық нәтижеліктің
және тіршілік қауіпсіздігінің сұрақтары қарастырылған.
АННОТАЦИЯ
В данном дипломном проекте рассмотрен современный вариант
модернизации сети с помощью технологий NGN.
Проект предусматривает переход традиционных методов организации
местной телефонной сети к построению по технологии передачи голоса по сети
с коммутацией пакетов (VoIP). При этом выбрано оборудование NGN
компании
HuaweiTechnologiesU-SYS.Стык с существующей сетью
производится при помощи медиашлюзов, а передача голоса производится по
пакетной сети. Управление всем оборудованием производится с помощью
программного коммутатора
SoftSwitch. Осуществлены необходимого
количества UA5000 и др.
Так же в дипломном проекте рассмотрены вопросы экономической
эффективности проекта и безопасности жизнедеятельности.
ABSTRACT
In this degree project the modern option of modernization of a network by
means of the NGN technologies is considered.
The project provides transition of traditional methods of the organization of a
local telephone network to construction on technology of a voice transfer on a
network with switching of packages (VoIP). The HuaweiTechnologiesU-SYS
company equipment NGN is thus chosen. The joint with an existing network is made
by means of media gateways, and the voice transfer is made on a package network.
Management of all equipment is made by means of the program SoftSwitch
switchboard. Are carried out necessary quantity of UA5000, etc.
As in the degree project questions of economic efficiency of the project and
health and safety are considered.
12
МАЗМҰНЫ
КІРІСПЕ
1 НЕГІЗГІ БӨЛІМ
1.1 Жамбыл ауданы туралы жалпы мәліметтер
1.2 Телефондық желі және оның сипаттамасы
1.3 Мультисервистік желінің даму үрдісі
1.4 Мультисервисті желілердің концепциясы
1.5 Мультисервистік желілерге қойылатын талаптар
1.6 Пакет коммутациясының артықшылықтары
1.7 NGN құрылымы
1.8 NGN желісінің архитектурасы
1.9 NGN-ның базалық эталонды моделі
1.10 Міндет қойылымы
1.11 NGN желісі құрылғыларын өндірушілер туралы мәліметтер
1.12 Құрылғыны таңдау
1.13 NGN U-SYS комплексінің жалпы сипаттамасы
1.14 SoftX3000 жүйесінің сипаттамасы
1.15 UMG8900 әмбебап медиашлюзының сипаттамасы
1.16 Жаңа ұрпақтағы желіні ұйымдастырудағы жобалау сұлбасы
2 ЕСЕПТЕУ БӨЛІМІ
2.1 UA5000-ның қажетті санын есептеу
2.2 Рұқсат шлюзының құрылғыларын есептеу
2.3Арналар коммутациясы және пакеттер коммутациясы желілеріндегі
көшірмелік байланысты таратудың салыстырмалы анализі
2.4 Пакетті телефония терминалдары үшін қорды есептеу
2.5 Сигналдық ақпарат үшін қорды есептеу
2.6 Иілгіш коммутатордың өнімділігін есептеу
2.7 Ethernet желісінің имитациялық үлгілеуі
3 БИЗНЕС ЖОСПАР
3.1 Бизнес жоспардың мақсаты
3.2 Құрылғының сипаттамасы
3.3 Даму жоспары
3.4 Капиталды қаржы жұмсауды есептеу
3.5 Жаңа құрылғыларды пайдалану шығынын есептеу
3.6 Табыстар
3.7 Экономикалық нәтижелікті есептеу
3.8 Алынған нәтижелердің сараптамасы
4 ӨМІРТІРШІЛІК ҚАУІПСІЗДІГІ
4.1 Өндірістік орындардағы микроклимат
4.2 Еңбек шартының сараптамасы
4.3 Өрт қауіпсіздігі
13
7
8
8
8
11
14
15
18
19
20
21
25
25
26
27
29
32
36
38
38
41
46
47
47
48
51
54
54
55
56
57
59
61
62
63
64
64
64
66
4.4 Жұмыс орнын жарықтандыру
4.5 Өндіріс бөлмесіндегі табиғи жарықтандыруды есептеу
ҚОРЫТЫНДЫ
Қысқартылған сөздер тізімі
Әдебиеттер тізімі
А қосымшасы
Б қосымшасы
14
66
67
68
69
70
71
72
КІРІСПЕ
Қазіргі кезде қаралып отырған ақпаратты және телекоммуникациялық
қызметтерді ұсыну көлемінің жоғары қарқынды дамуы олардың жақын
болашақта байланыс желісінде артуын болжайды. Жаңа ұрпақтағы даму
қызметіндегі бір уақыттағы байланыс желісінің функционалдық кеңеюі
ақпараттық қорлардың тиімді шегінуін талап етеді. Жаңа ұрпақтағы көптеген
қызметтер қосымша болып табылады, өйткені олардың функционалдығы
жабдықтаушының құрылғылар арасындағы қызметін және шеткі пайдаланушы
құрылғыларын таратады.
Жаңа ұрпақтағы қызметтерге мынандай талаптар қойылады:
қызметтің мобильділігі;
иілгіш және тездетілген жаңа қызметтерді жасау мүмкіндігі;
кепілдендірілген сапа қызметі.
Жаңа ұрпақтағы қызметтердің талабына конвергенция процесі үлкен
ықпалын тигізеді, ол рұқсат әдісіне тәуелсіз қызметтерді пайдаланушыларға
қол жетімді еткізеді. Қазіргі уақытта жоғарыдағы талаптарға сәйкес келмейтін
байланыс желісінің жалпы қолданыстағы арналар коммутациясы (ЖҚАК) және
пакеттер коммутациясы (СПД) бар. Дәстүрлі желілер мүмкіндігінің шектеулі
болуы жаңа инфокоммуникациялық қызметі жолында тоқтату факторы болып
табылады. Бір себептен, ұсынылып отырған қызмет көлемінің өсуі байланыс
желісінің базалық қоңырау шалу қызметінің мәліметтері сапасына негативті
түрде білінуі мүмкін. Осының барлығы байланыс желісінің келесі ұрпағын
(NGN)-ді құру бағытында, дәстүрлі байланыс желілерінің даму тәсілдерін
жобалауда жаңа ұрпақтағы қызметтердің бар болуын ескереді.
Келесі ұрпқтағы байланыс желісінің тұжырымдамасының құру негізіне
әмбебап желісінің құрылуы туралы идеясы жасалған, ол ақпараттың сөз, бейне,
аудио, графика сияқты әртүрлі түрлерін тасымалдауға, сондай-ақ
инфокоммуникативті қызмет спектрін шексіз ұсынуға мүмкіндік береді.
Қазіргі кезде ірі әлемдік операторлар өзінің телефондық желісін
коммутациялық пакет желісіне ауыстырды. Қалааралық транзит деңгейінің IP
желісіне ауысуы туралы көптеген жобалар жүзеге асуда. Сондай-ақ, қосымша
VoIP технология артықшылықтарын қолданатын қызметтің жаңа түрлері
енгізілген. Келесі бірнеше жылдың ішінде оператор қатарындағы желілер
толықтай
VoIP технологиясына ауысады. Бұл мақсатқа үлкен инвестиция
бөлінген. Берілген жобалаудың негізгі мақсаты болып - жаңа қызмет түрін
ұсыну және пайдалану шығынының радикалды төмендеуі болып табылады.
15
1 НЕГІЗГІ БӨЛІМ
1.1 Жамбыл ауданы туралы жалпы мәліметтер
Ұзынағаш ауылы - Алматы облысының әкімшілік, агроөнеркәсіптік және
мәдени орталығы. Ауданның аумағы 19320 мың км.кв құрайды. 2010 жылдың
санағы бойынша 126108 адам санын құрайды. Аудан орталығы - Ұзынағаш
ауылы.Ауылдың орналасу жерінің тиімді факторы болып - оның Алматы
қаласынан Оңтүстік-Батыста 45 км қашықтықтаорналасуы, Алматы-Бішкек
және Алматы-Ташкент халықаралық маңызға ие көлік коммуникациясының
торабында қолайлы тұрақтануы болып табылады, ол жерде халыққа табыс пен
жұмыс көзі болатын көптеген кафелер мен мейрамханалар бар.
Ұзынағаш ауылының аумағында ірі кәсіпорындар жұмыс істейді [1]:
Жартас ЖШС;
Карғалы АҚ, шұға өнімін шығаратын комбинат;
Алматы цемент ЖШС;
Даулетдорстрой ЖАҚ, асфальт өндіріс кәсіпорны;
Темекі өсіріп және шығаратын Мальборо Филип Морис
филиалының кәсіпорны.
Ауылда әртүрлі ауылшаруашылық өнімдерін жасап шығаратын Аруз
Диірмен шағын цехы жұмыс істейді.
Ұзынағаш аумағының 24 ауылдық округында, мал шаруашылығымен,
көкөніс шаруашылығымен айналысатын 15 жеке шаруа қожалықтары, 180
фермерлік шаруашылығы жұмыс істейді.
1.2 Телефондық желі және оның сипаттамасы
Ұзынағаш аудан орталығында 2004 жылдан бастап Huiawey Technologies
фирмасының C&C 08 бағдарламалық басқаруымен электронды коммутациялық
жүйе жұмыс істейді, оның монтаждау сыйымдылығы 4000 нөмір. С&С08
коммутациялық жүйесі бүкіл әлемде кең қолданыста.Оның айырмашылығы тек
жоғары сенімділігі және жақсы үйлесімділігінде ғана емес, сондай-ақ көптеген
жаңа функциялардың бар болуы, олардың ішіне(Enhanced Service Node)
жетілдірілген түйін қызметі,IP Bridge,мультисервистік модуль рұқсаты және
т.б. кіреді.Сондай-ақ, С&С08 NGN-ның көптеген қызметін ұстанады, ол
олардың бүгінгі пайдасын ұлғайтады және болашақтағы талаптардың
сәйкестігін қамтамасыз етеді.С&С08 тек қана коммутация арналарының
базасындағы дәстүрлік қызметті ұстана қоймай, сондай-ақ IP базасындағы
қызметті де орындайды.Бұл желінің дамуын жалғастырады және жаңа
технологияны енгізуінің мінсіз үйлесімін қамтамасыз етеді. С&С08 жүйесін
қолдану байланыс операторларына өзінің желісін ойдағыдай кеңейтіп және
қолданыстағы құрылғыдан барынша табыс табуға мүмкіндік береді.
16
Пайдаланатын сыйымдылық
-
3515 нөмір,
пайдаланатын
сыйымдылықтың коэффициенті - 87,87 процент. Ұзынағаш ауылының телефон
желісі тік қорек көзін қолданумен шкафтық жүйеде
құрылған.Кабельдікканализацияда магистральді кабельдертөселген, таратқыш
кабельдербайланыс тіреулерінде ілінген. ТППкабель түрлері.
Орталық станцияға 25 шеткі телефон станциялары қосылады.Осы 25
шеткі станциялардың ішінен тек бес ауылдық телефон станциялары -
электронды, дәлірек айтсақ C&C 08, М-200, SI2000, ЕSК-400,бір телефон
станциясы квазиэлектронды жүйеде және 20 аналогты АТС.Байланыс желісі
ауылдық телефон желісінің құрылуы радиалды принципі бойынша тұрғызылған
(1.1сурет).
Таргап АТСК
50200,100
Аккайнар АТСК
50200, 200
Унгуртас
АТСК 50200,200
Жамбыл SI
2000,256
Фабричный
C&C 08 2000
Умбеталы АТСК
50200,150
Каракастек АТСК
502000,300
Сарыбай ТСК
50200,200
Сарыбастау
АТСК 50200,100
Самсы АТСК
50200,100
Шиен АТСК
50200,200
Талап АТСК
50200,100
Таран АТСК
50200
Узынагаш,
С&C08 4000
ЦС
Ынтымак АТСК
50200,50
Мынбаев АТСК
50200,50
Касымбек
М200,512
Бериктас АТСК
50200,100
Актерек АТСК
50200,100
Айдарлы АТСК
50200,50
Улкен ЕСК
400,400 ном.
Мантыбулак
АТСК 50200,100
Горный АТСК
50200,100
Аксенгер АТСК
50200,50
Казбекбек
КВАНТ 512,300
Базой АТСК
50200,50
1.1 Сурет - Жамбыл АӨТТ байланыс ұйымының сұлбасы
ОС мен ШС-ның әрекеттесуі әуе және сымды байланыс желісі арқылы
жүзеге асады. Байланыс желісі әртүрлі құрылғылармен тығыздалған, аналогты
сондай ақ цифрлық ИКМ-30, ИКМ-15, КНК-12, BO-12-E2, В-3-3, В-2-2
типтерінің аппаратура тығыздығы қолданылады. 1.1кестеде АТС-тың аттары,
оның мақсаты, қолданысқа енген жылдары, монтаждау және пайдалану
сыйымдылығы, байланыс желісінің типі және олардың ұзақтығы туралы
мәліметтер көрсетілген.
Жамбыл АӨТТ желісінде нөмірлеудің жабық жүйесі қабылданған. ОС-да
нөмірлеудің бес таңбалы жүйесін пайдаланылады. Шеткі станциядан аудан
17
орталығына шығу тоғыз индекс көмегі арқылы жүзеге асады. Шеткі
станцияда қысқартылған үш таңбалы нөмірлеу қолданылады.
ОС арнайы қызмет түйінінің функцияларын жүзеге асырады және шығыс
және кіріс қалааралық байланыстың АҚТС-мен әрекеттесуін қамтамасыз етеді.
1.1
К е с т е - Жамбыл АӨТТ ауылдық АТС бойынша мәліметтер
18 Халықтың
қоныстау
пунктінің аттары
АТС түрлері
Қолда-
нысқа
енген
жыл
Монта
ждау
сыйым
дылығ
ы
Пайдал
ану
сыйым
дылығ
ы
БЖ
түрлері
БЖ,
км
Ұзынағаш ОС
C&C 08
2004
4000
3515
-
-
Фабричный
ШС1
C&C 08
2005
2000
998
ИКМ-30
20
ҚарақастекШС2
АТСК-
1002000
1984
300
289
ИКМ-15
22
Мыңбаев ШС3
М-200
2002
512
398
ИМК-30
30
Қазбекбек ШС4
Квант
2002
384
305
ВО-12-Е2
48
Жамбыл ШС5
SI-2000
2002
256
228
ИКМ-30
15
Үлкен ШС6
ЕSК-400
2002
400
299
ДАМА
СП
Қасымбек ШС7
АТСК-50200
1976
200
193
ИКМ-15
14
Үңгіртас ШС8
АТСК-50200
1985
200
188
ИКМ-15
4
Аққайнар ШС9
АТСК-50200
1984
200
186
ИКМ-15
26
Шиен ШС10
АТСК-50200
1976
200
200
ВО-12-Е2
36
Ақтерек ШС11
АТСК-50200
1973
200
197
ВО-12-Е2
80,7
Үмбеталы ШС12
АТСК-50200
1978
150
141
ИКМ-15
13,6
Талап ШС13
АТСК-50200
1984
150
146
ИКМ-15
36
Сарыбай ШС14
АТСК-50200
1984
100
83
ИКМ-15
12
Таран ШС15
АТСК-50200
1975
100
95
ИКМ-15
15,6
Самсы ШС16
АТСК-50200
1985
100
100
ИКМ-15
27,3
Сарыбастау
ШС17
АТСК-50200
1985
100
84
ИКМ-15
32,6
Беріктас ШС18
АТСК-50200
1973
100
97
ВО-12-Е2
63,6
Тарғап ШС19
АТСК-50200
1984
100
100
ИКМ-15
16
Мантыбұлақ
ШС20
АТСК-50200
1984
100
83
ВО-12-Е2
120
Горный ШС21
АТСК-50200
1986
100
96
ВО-12-Е2
103,
6
Ынтымақ ШС22
АТСК-50200
1983
50
41
КНК-12
48
Аксеңгір ШС23
АТСК-50200
1978
50
49
2 В-2-2
30
Базой ШС24
АТСК-50200
1975
50
42
В-3-3
127
Айдарлы ШС25
АТСК-50200
1987
50
45
ВО-12-Е2
168
Соңғы кездері жоғары
жылдамдықты ақпаратты тарату қызметі
корпоративтік клиенттер, сондай-ақ жеке тұлғалар арасында кең сұраныста.
Ұзынағаш аудан орталығында телекоммуникациялық желінің дамыған
инфраструктурасы құрылған, осыған қарамастан тұтынушылар қазіргі заманғы
кең спектрлі қызметті қажет етеді.
1.3
Мультисервистік желінің даму үрдісі
Бүгінгі күнде ақпараттық және телекоммуникациялық технологиялар
әлем экономикасы құрылуының негізгі факторларының бірі болып табылады.
Олардың дамуы және конвергенциясы - бұл біртұтас ғаламдық ақпараттық
инфрақұрылымды құруға қадам және ажыратылмайтын бөліктің қазіргі кездегі
құру тәсілі - өңдеу сақтау, ақпарат тарату және рұқсат болып табылады . Бұл
шарттардың ұлттық мемлекет экономикасының бастапқы міндеті - ғаламдық
ақпараттың кеңістік жолындағы сәйкестігін қамтамасыз ететін бүкіләлемдік
дамуы. [2]
Телекоммуникациялық нарықтың ғаламдық өзгерістерінің салдарынан,
дәлірек
айтсақ,
желі эволюциясы және конвергенция бағытындағы
терминалдық құрылғы, операторлар қызметі ортасында принципті өзгерістер
болады. Бұл дәстүрлі телефон қызметін ұсынудан тұрақты табыс бөлігінің
азаюына алып келеді. Тұрақты оператор байланысы үшін, қазіргі кезге дейін
өздерінің ісіндәл осы дәстүрлі қызметке бағыттаған, бұл тенденция интенсивті
ізденісті қажет ететін және енгізу тәсілін білдіреді, олар инфрақұрылымды
желінің тиімді пайдалануын, жаңа телекоммуникациялық инфрақұрылымның
қосымша қызметін енгізу арқылы біруақытта дамуын қамтамасыз етеді.
Желінің дамуы және конвергенция бағытындағы терминалдық құрылғы
бір жағынан негізгі технологиялардың , ал екінші жағынан, - жаңа талаптардың
және тұтынушы қажеттілігінің өсуімен анықталады. Қазіргі заманғы клиент
интеллектуалды және мобильді болып келеді. Ол
саясатқа белгілі
индивидуалды қызмет көрсетуін талап етеді, осы саясаттың түрленуін және өз
бетінше қондыру мүмкіндігіне ие болуын қалайды, қазіргі және өзінің жеке
(жаңа) қызметін құратын, саясатқа қызмет ететін келісімшарт бойынша құрады.
Ортақ стратегияны пайдалану және желілік ресурстарды виртуалды тарату
үлкен дамуға ие.
Цифровизациясонғы онжылдықта интенсивті түрде өтуде, жаңа желілік
технологияларды өңдеу және дамыту (көліктік және коммутациялық) әмбебап
желілік құрылым үшін алғышарт құрады, мультисервистік желі бүкіл әлемде
келесі ұрпақтың негізі ретінде қарастырылады.
Жаңа желілік инфрақұрылым дәстүрлі желідегі миллиондаған
тұтынушыларды қолдай алады. Сондай-ақ ол әртүрлі типті тұтынушылардың
арасындағы ақпарат алмасуына мүмкіндік береді.
Келесі ұрпақтағы желілік инфрақұрылым мультисервисті децентрленген
басқару қызметімен сипатталуы мүмкін. Оның негізін коммутация пакетін
19
тарататын технологияда негізделген, әмбебап хабардар көлік желісі құрайды.
Дәстүрлі түйіндерден басқа
(мультиплексірлер,маршутизаторлар,
коммутаторлар) осы желі элементінің құрамына сигнал беру контроллерлері
және әртүрлі бағыттағы шлюздар кіреді. Соңғы тұтынушыға ұсынылатын
қызметке рұқсат, әртүрлі бағыттағы серверлердің пайда болуына жасалады
(саясат қызметі, қорғанысы, банк үстемесі және т.б.).
Қызметтің мобильділігі, олардың тез және икемді жасалу, олардың
сапасына кепіл беру, сондай-ақ әртүрлі
өндіруші құрылғыларының
үйлесімділігін және осы желідегі әртүрлі таратуын үш деңгейде: көліктік,
коммутацияны басқару деңгейімен, ақпаратты таратумен және қызметтік
деңгейді басқарумен жүзеге асырады.
Жаңа мультисервистік желінің көліктік деңгейі барлық қызмет түрлері
үшін мөлдір негізінде және электронды - оптикалық коммутатормен берілген
магистральді желі болады. Мұндай көліктік бағдарлаудың магистральді желісі
тез және сенімді коммутациялауды және қажетті бағытта миллиондаған
пакеттерді бір секундта жібере алады. Онда әртүрлі қосымша ақпаратты өңдеу
тәртібі ерекшеленеді
(мысалы,
интеллектуалды қызмет қолдауына
бағыттау),сондай-ақ олар ақпаратты ағын коммутациясын және магистральдің
жұмыс істеуін тоқтатуға қабілетті болады [3].
Әрекеттесу функциясы және мультисервистік желідегі қызметті ұсыну
интеллекті магистральдік желінің шекарасында шоғырланады, ол олардың
қолжетімділігін, мониторинг қарапайымдылығын және ұсынылған қызмет сапа
кепілдігін қамтамасыз етеді. Магистральді желі шекарасындағы интеллект
дифференциялдау сияқты интегралдау қызметіне де рұқсат береді, магистральді
желі мен рұқсат желісінің тәуелсіз дамуы үшін мүмкіндік және үміт береді.
Мультисервистік желіні құрудың ең тиімді тәсілі - жаңа байланыс қызметі,
бизнес моделінің бағдарланған клиентін өңдеуі және оның негізіне желілік
инфрақұрылымды тұрғызу және осы қызметтерге сұранысты жүзеге асыруды
қамтамасыз ету. Жаңа инфокоммуникациялық инфрақұрылымның тұрғызу
стратегиясы болып:
кең жолақты мультисервисті желінің пакетті инфрақұрылымын құру;
жалпы қолданыстағы телефон желісін жеңілдету. Яғни, оның
базасындағы дәстүрлі дауыс қызмет ұсынуын жалғастыра отырып, берілген
желіге инвестицияны ықшамдайды, сонымен қатар қызмет спектрінің болашақ
дамуын және жаңа мультисервистік желі арқылы трафик көлемін қамтамасыз
етеді;
жаңа мультисервистік желідегі жалпы қолданыстағы телефон желісін
абоненттердің толық масштабты қамтамасыз етуге рұқсатын және оларға жаңа
қызмет базасын ұсыну.
Бірақ жақын арада дауыс қызметі әлі көптеген ұлттық операторлардың
басты табыс көзі болып қалады, осы пайда деңгейін сақтап қалу үшін желінің
коммутация арналарына қаржы қажет.Бұл шарт бойынша
телекоммуникациялық желі пакетті сияқты телефонды коммутация арнасымен
20
де функциялы дамиды.Бұл табысты қолдау және болашақта дамуымен қатар
өмір сүреді. Сонымен қатар телефондық желі біртіндеп рұқсат желісіне
айналады.
Мультисервистік желіде мультимедиялық трафиктің өсу көлемі өткізу
қабілеттілігі аса жоғары арналарды талап етеді. Толқын ұзындығы арқылы
тығыздалу технологиясын күтуге болады. Оптика әлі де ұзақ уақыт бойы
біртұтас интегралдаушы негіз болып табылады, ал рұқсат беру үшін нақты
тапсырмаларды нәтижелі тәсілмен шешетін технологиялар қолданылады.
Бүкіл әлемді әмбебап интерфейс қызмет сапасыменIP-ді қабылдауға
итермелейтін ғаламтордың едәуір коммерциялық потенциалын ескере отырып,
мультисервистік желінің даму кезеңінде IP-бағдарлау желі рұқсатына көбірек
назар аударған дұрыс.
1.2 Сурет - IP-желісінің пакетті даму тенденциясы
Келесі ұрпақ желісінің дәстүрлі желіден негізгі айырмашылығы желідегі
барлық айналма ақпараты, екі бөлікке бөлінуі болып табылады. Бұл сигналды
ақпарат абоненттердің коммутациясын, қызметтерді ұсынуын,пайдалы
жүктемені құрайтынабонентке арналған (дауыс, бейне, мәліметтер), тікелей
тұтынушының мәліметтерін қамтамасыз етеді. Сигналды хабарламалардың өту
жолы мен тұтынушы жүктемесі сәйкес келмеуі мүмкін.Бүгінгі күні, NGN
желісінің дауыстық қызметі үшін негізгі құрылғысы болып VoIP сессиясын
басқаратын, бағдарламалық коммутатор деп аталатын - Softswitch болып
табылады. Сондай-ақ бағдарламалық коммутатордың айтарлықтай функциясы
ЖҚТЖ дәстүрлік
желісі бар NGN-ның келесі ұрпағы болып табылады, ол
сигналды және медиашлюз арқылы бір құрылғыда орындала алады.
Коммутациялық арнасы бар дәстүрлік желінің коммутациялық пакеті
(NGN) бар желіге өтуі байланыс операторларының өзекті мәселесі болып
табылады. IP-коммуникация аумағының перспективалық жұмысы келесі
ұрпақтың дамуына мүмкіндік береді және кез келген желіде үздіксізжұмыс
21
істеуін қамтамасыз етеді, мысалы: мыс жұбы инфрақұрылымында, оптикалық
арналарда, сымсыз (WiMAX, WiFi) және сымды (ETTH, PLC және т. б.)
желілерде.
NGN-желісінің ескі ұрпақ желісінен негізгі айырмашылығы көлік деңгейі
және қызмет ұсыну деңгейі арасы физикалыққа қарағанда логикалық болып
табылады (1.3 сурет).
1.3 Сурет - NGN желісінің мысалы
NGN-желісі жаңа қызметтерді жеңіл және тез іске қосады. Байланыс
операторлары - әр жаңа қызмет үшін көлікті тұрғызуда емес, ал қазіргі кездегі
платформа базасындағы тез таралуына қызығады.
1.4 Мультисервисті желілердің концепциясы
Мультисервистік концепция желінің әртүрлі құру жағына қатысты
бірнеше аспекті құрайды [4]:
желі жүктемесінің конвергенциясы, мәліметтердің ұсынуынбіртұтас
шеңбер ішінде әртүрлі типті трафикте анықтайды. Мысалы, қазіргі кезде
аудио және бейнетрафик көбінесе желі арқылы, ал ақпарат тарату --
коммутация желісі арқылы жүзеге асады.
Желі жүктемесінің
конвергенциясы -- аудио мен видеоағындардың және өзінің жеке мәліметтер
желісі үшін коммутация пакетімен желі тенденциясын анықтайды;
22
хаттамалар конвергенциясы, көп желілік хаттамаларды жалпыға
анықтайды (әдеттегідей IP). Сол уақытта желілер көптеген протоколдарды
басқаруға арналған, солардың ішінде IP, IPX, AppleTalk және бір типті
мәліметтер, мультисервисті желілер бірыңғай хаттамаларға және әртүрлі
сервистерге, әртүрлі типті трафиктерді қолдау үшін талап етіледі;
физикалық конвергенция,біртұтас желілік инфрақұрылым
шеңберінде әртүрлі типті трафикті таратуды анықтайды. Және
мультимедиялық, өткізу жолағының әртүрлі талаптарын ескере отырып,
дыбыстық трафиктер бір құрылғымен жіберілуі мүмкін. Сақтау қорының
хаттамасы құрылуының басым кезегі және қызмет ету сапасы(QоS) әртүрлі
трафик түрлеріне арналған қызметтерді дифференциялдауға мүмкіндік
береді;
құрылғы конвергенциясы, әртипті трафикті қолдайтын біртұтас
жүйе шеңберінде желілік құрылғы архитектурасы тенденциясын
анықтайды. Коммутатор Ethernet-пакет коммутациясын, IP-
маршутизациясын және АТЖ-нің бірігуінқолдайды.Желі құрылғысыжалпы
желі хаттамасын тарататын (мысалы, IP) жәнеәртүрлі сервисті талаптарға ие
мәліметтерді өңдеу мүмкін (мысалы, өткізу жолағы енінің кепілдігі, кідірісі
және т.б.);
қосымша конвергенция, біртұтас бағдарламалық тәсіл шеңберінде
әртүрлі интеграция функциясын анықтайды. Мысалы, Web-браузер бір бет
көлемінде мультимедиялық-мәліметтер дыбыс, бейнесигнал, жоғары рұқсат
етілген графиктерді және т.б. біріктіруге мүмкіндік береді;
технология конвергенциясы, байланыс желісін құру үшін біртұтас
жалпы технологиялық базаны құруға ұмтылысын білдіреді, ол аймақты
байланыс желісін және жергілікті есептегіш желісін қанағаттандыруға
қабілетті. Мұндай база қазіргі кезде қолданыста бар : мысалы, асинхронды
тарату жүйесі (АТЖ), ол аймақтық және жергілікті есептегіш желіде
қолдана алады;
ұйымдастыру конвергенциясы, желілік, телекоммуникациялық,
ақпараттық қызметін орталықтандыруға арналған, мысалы, вице -президент
тұлғасында. Бұл дыбыс интеграциясы, бейнесигнал және біртұтас
мәліметтер үшін ұйымдастыру алғышартын қамтамасыз етеді.
Барлық айтылған аспекттер мультисервистік желі құрылуының
мәселелерін шеткі бөлігінде ғана емес, сонымен қатар оның ядросында да
әртүрлі типті трафиктерді тарата алады.
1.5 Мультисервистік желілерге қойылатын талаптар
Мультисервистік желілер корпоративті клиенттер ортасы үшін
операторларға жаңа сервисті ұсыну бағытындағы өзінің
желілік
магистральдарын кеңейтуге мүмкіндік береді. Мультисервистік желілер -
23
біртұтас ақпаратты тарату инфрақұрылымындағы әртүрлі
телекоммуникациялық қызметтерді ұсынады.
Мультисервистік желілерді тарату туралы сұрақты қарастырғанда, әдетте
мынандай төрт техникалық сұрақ қаралады: өткізу қабілеттілігі, кідіріс,
рассинхрондау, басқару.
Кеңжолақты ақпаратты таратудың жаңа түрлеріне сұраныс көбейген
сайын, Ғаламторға тұтынушылық қатал бәсекелестікте болғандықтан
провайдерлер диапазон қызметін кеңейтуге мәжбүр болады, сондай-ақ
инфрақұрылымға шығатын шығында төмендеу және т.б. болады. Сөйтіп, кең
спектр қызметіне мүмкіндік беретін: АТМ, Frame Relay, Internet, IP, сапалы
қызмет ететін (QoS) дауыс және бейнесигнал тарататын, комплексті шешімді
қабылдауға платформа қажет. Осыған орай клиент бір жабдықтаушыдан
қымбат емес және сенімді қызметтің абонентіне айналады, ол жоғары
жылдамдықты Ғаламторға, қызмет жиынтығына өзгеріс алып келуге және бір
ғана шотты төлеуге мүмкіндік алады.
Сондай-ақ болашақтағы желі міндетінің маңыздылығын түсіну үшін
[5,6,7]:
трафик құрылымына инварианты болуы (әртүрлі трафик арасындағы,
ең алдымен сөз трафигі және мәлімет трафигі арасындағы қатынасы );
желілік технологиялардағы мөлдір трафигінің таралуын қамтамасыз
ету;
қосылуды құру кезіндегі тек қана сервисті қолдау, АТЖ және қосылу
құрылмаған кездегі сервис, TCPIP және екі сервисті де қолдау;
сәйкес желілік технологияларға қарағанда QoS-тің бірдей шартының
нашар болмауын қамтамасыз ету;
желілік қорларды тиімді пайдалану (арналық қорлар және желі
құрылғыларының қорлары) немесе олардың қазіргі кездегі артықшылығына
сүйену.
Сонымен бірге ең маңызды сұрақ, осындай желілер құрылатын
негіздегі технологияны таңдау болып табылады. Кез-келген технология
негізінде қолданылытын коммутация тәсілі кіреді. Коммутацияның келесі
түрлері айрықша ерекшеленеді:арналар коммутациясы (АК), хабарлар
коммутациясы(ХК), пакеттер коммутациясы (ПК), ұяшықтар коммутациясы
(ҰК).
Айтылғандардың әрқайсысы өзінің артықшылықтарына және
кемшіліктеріне ие (1.2 кесте).
24
1.2
Кесте -
Коммутация
түрлерінің
артықшылықтары
және
кемшіліктері
Бүгінгі күні мультисервистік желілер үшін пакеттер коммутациясы
таңдалған.
Негізгі дәлелдер
TCPIP
пайдасына шешілген, біріншіден АТЖ
құрылғыларының қымбат болуы және күрделілігі, ал екіншіден TCPIP
технологиясының жаппай таралуы,
TCPIP
технологиясы өзінің
мүмкіндіктерін ұлғайтуда, сол мультисервистік желі құрудағы эволюциялық
ықпалын көрсетуде. Маңызды факторларының бірі болып арналық қорлардың
жылдам өсуі, ол АТЖ қысқа пакет ұяшықтарын айтарлықтай мөлшерде жояды [8].
TCPIP артықшылыұтарына тоқтала қоймай, сонымен қатар ПК тобына
кіретін технология кемшіліктерінде айта кеткен жөн. Олардың барлығы АТЖ-ді
қосқанда нақты уақыттағы (НУ) трафикті таратуға нашар оңтайланған,
өйткені ПК қолданылатын желілер, уақыт мөлдірлігін қамтамасыз етпейді.
Сондықтан, ПК желісіндегі (QoS) қызметінің сапасы туралы ескерілгенде онда
біріншіден(НУ)трафикті тарату мүмкіндігі туралы айтылады. Қазіргі кезде
осы мәселені шешу үшін көптеген күш жұмсалуда, айта кетсек АК
желісіндегі(QoS-пен) қамтамасыз ету мәселесі негізінен бөлінетін арналық
қорлар және артықшылықтар арқылы шешіледі. Бірақ осы екі механизм осы
мәселені түбегейлі шешпейді. Айта кететін болсақ, бүгінгі күні ПК
технология шеңберінде QoS қамтамасыз ету механизмі жоқ, сондықтан QoS
қамтамасыз етуі шеткі құрылғыларға қомақты мөлшерде ұміттенеді. АК
және ҰК мәліметтер блогы белгіленген өлшемге ие, ал ПК айналмалы
болып табылады. Телефонияда мәліметтер блогы бір байт өлшемге ие, DTM
технологиясында 8 байт, алАТЖ - да 53 байт. ПК мәліметтер блогы кең
шамада өзгеруі мүмкін.
Желіні жобалау мәселесіне келетін болсақ, онда мультисервистік
желіге мүлде басқа ықпал талап етіледі. Бейне және дауыс көліктік желінің
қайта жүктелу басымдылығы қажеттілігінде, нақты уақытта жүзеге асуы
тиіс.
25 Тарату әдісі
Кезексіз
Синхронды
Кезекпен
Асинхронды
Қайта жүктеу кезіндегі
күйі
QoS қамтамасыз етуі
Қызмет етуден
бас тарту
Жай
Кідірістің
ұлғаюы.Кезектің
толуынан болатын
жоюлар
Қиын
Үстеме шығыстар
Арналық
ресурстар
Тақырыбы және өңдеуі
Кезектерді басқару
Арналық қорларды
таратудағы иілгіштік
Нашар
Жақсы
Болашақ ұрпақтағы желілер - телефондық және компьютерлік тармақты
көрсетеді. Осыған орай қызметке алу кең түрде жүзеге асырылады, телефония
қызметінің классикалық түрінен бастап, әртүрлі қызметті тарату немесе
олардың комбинацияларымен аяқталады.
NGN әмбебап көлік ортасындағы сервистің құрылуына көптеген
мүмкіндіктерн береді. Ол - пакеттік телефониядан (VoIP) бастап интерактивті
теледидар және WEB-қызметін қамтиды. Жаңа ұрпақ желісі тұтынушы
орналасқан жерге және ол қолданатын интерфейске (Ethernet, xDSL, Wi-Fi және
т.б.) тәуелсіз сервиспен ерекшеленеді. Желі тұтынушысы әр түрлі сервиске қол
жеткізе алады.
NGN-нің негізгі элементтері болып:
медиа-шлюз (MG)
телефондық желіден дауыс қоңырауын
терминдейді, IP желісіне сығылған дауыс пакеттерін жібереді, сондай-ақ IP
желісіндегі дауыстық қоңыраулар үшін теріс операцияны орындайды.
ISDNPOTS
қоңырауы кезінде
мәліметтерді медиа-шлюз контроллерінің
сигнал берушісіне таратады немесе Н.323 хабарламасындағы сигнал беру
шлюздің өзінде орындалады. Сондай-ақ медиа-шлюз жойылған мәліметтерге,
маршутизацияға, жеке виртуалды желілерге, TCPIP және сол сияқты
трафиктерге функционалдық қоса алады;
сигнал беру шлюзі (SG) шлюздің пайда болуын, оның коммутациялық
және пакеттік желі арасындағы мәліметті тарату үшін қызмет етеді. Ол сигнал
беруді терминдейді және хабарламаларды желі арқылы IP контроллер медиа-
шлюзына немесе басқа сигнал беру шлюздарына таратды;
медиа-шлюзконтроллері (MGC) тіркелуді орындайды және медиа-
шлюздің өткізу тқабілеттілігін басқарады. Медиа-шлюз арқылы телефондық
станциялар хабарламалармен алмасады;
пакетті телефония қызметі және мультимедиялық байланыс SoftSwitch
иілгіш коммутаторымен жұмыс істейді, ол мультимедиялық SIP және H.323
терминалын жұмыспен қамтамасыз етеді (және бағдарламалық сияқты,
аппараттықты да), кең спектрлі мультимедиялық дауыс және бейнекодктарды
қолдайды, оған
G.711, G.723, H.261 және H.263 кіреді. Желі мен ақпарат
көлемін өткізу қабілеттілігін тәуелді шақырылатын және шақырылып отырған
құрылғы көмегімен анықтайды [9].
1.6 Пакет коммутациясының артықшылықтары
Пакет коммутациясының артықшылықтарына келесілер кіреді:
тарату жылдамдығының көп түрлі болу мүмкіндігі;
байланыс сеансы кезіндегі тарату жылдамдығын динамикалық өзгеру
мүмкіндігі(кейбір аралықта);
статистикалық мультиплексірлеу мүмкіндігінің көп болуы. Егер
арналық коммутациясын байланыс сеанс уақыты кезінде қолданса, онда
пакеттер коммутациясына байланыс сеансы кезіндегі кезең белсенділігінің
26
кездеспеуі қосылады, өйткені үзілістер кезінде ақпаратты таратумен желілік
қорлар айналыспайды.
Осы барлық айтылған артықшылықтар тек байланыс операторлары
үшін ғана емес, сондай-ақ тұтынушылар үшін де маңызды. Олар арналар
коммутациясындағыдай тұтынушы қызмет уақыты үшін емес(сондай-ақ
барлық байланыс сеансының ұзақтығы), ал ақпаратты жіберетін нақты көлемі
үшін төлейді. Мұндай ақы төлеу нысаны өте көп тұтынушыларға ұнамды
болып келеді.
1.7 NGN құрылымы
Телекоммуникациялық желінің транспортты архитектурасы үш деңгейді
құрайды:
магистральді желілер;
тіреулікауылдық желілер;
рұқсат желілер.
NGN-дағы магистраль деңгейінде кейде АТЖ технологиясы
қолданылады, бірақ NGN құрылымы үшін барлық магистраль желілері IP
MPLS технологиясымен жасалады, ол арна коммутациясы бар желі үстімен
қойылады.
Рұқсат желісінің мүмкін болатын нұсқалары - ЖҚТЖ, ADSL, LAN, HFC,
WLAN, GSM, UMTS, CDMA 2000, келешекте - WiMax. NGN
желілеріне тарату пакетін қолдамайтын желіліер де қосыла алады.
көліктік
Дәстүрлі телефония желісі
-
ортаңғы және шеткі АТС
- та
орналастыратын орын болып табылады.NGN желілеріндегі дәстүрлі АТС
орнына
--
SoftSwitch
бағдарламалық коммутаторы қолданады. Бұл
коммутаторкомпьютерде бағдарламалы орындалатын және дәстүрлі
матрицалық коммутаторды басқару жүйесімен бірге алмастырады. Көп
жағдайларда SoftSwich-ті комплексті құраушылардың бірі деп түсінеді, оны
кейде Call Agent деп атайды, онда дауыс ағындарын таратумен байланысты
басқару тапсырмалары болады. Бұл құрылғы ағын маршутизациясын
орындайды,сигналды және биллинг жүйесі үшін ақпаратты құрады. Екінші
құрылғы
Media Gateway (медиашлюз)
ағындарды рұқсат желісіне
айналдыратын және оларды қажетті арналарға бағыттайды. Бұл барлық
шлюздарға арналған екі әртүрлі көлік ортасын қосатын жалпы термин. Оларға
сонымен қатар, DSLAM және IP QAM шлюздары жатады, HFC рұқсат желі
шекарасында орнатылады.
NGN
және дәстүрліЖҚТЖ
шекарасында
орнатылған медиашлюздар
VoIP ортасын және
TDM желісін түйістіреді.
Медиашлюз бұл жағдайдатек қана кодты және дауысты өзгертіп қана қоймай,
сонымен қатар барлық телефон сигналдарын ("қоңырау", "тондық теру","бос
емес"), жаңғырық басу және т.б. механизмдерін қолдайды.
Бір Soft Switch бірнеше медиашлюздарды, соның ішінде географиялық
таратылғандарды басқара алады. Бұл екі құрылғының қашықтығы мың
27
километрге
жетуі мүмкін, дегенмен олардың өзара
орналасуын
оңтайландыруға, ал бағдарламалық коммутатордың жұмысын -- дубляждауға
тырысады [10].
NGN құрылымы 1.4. суретте келтірілген.
1.4 Сурет - NGN элементтерін келешекте енгізу жолы
1.8 NGN желісінің архитектурасы
1.5
суретте
Y.1001МСЭ
ұсынысы бойынша
NGN
желісінің
архитектурасы көрсетілген, онда
медиа-шлюз
ақпараттық ағындар
құрылуының жай функцияларын орындайды [11].
1.5 Сурет - NGN желісінің архитектурасы
28
Медиа-шлюздың сол жақ бөлігінде көліктік хаттаманың қазіргі
уақытын (Real-TimeTransportProtocol) пайдаланудан құрылатын RTP-роток,
ал оң жақ бөлігінде импульсті-кодтық модуляциясының
(ИКМ) тарату
жүйесінен құрылатын ағын көрсетілген. Softswitch сияқты танымал медиа-
шлюз MGC контроллерімен басқарылады. Контроллерлер бір-бірімен
MGCMGC интерфейсі арқылы байланысады. Сондай-ақ контроллерлер
интеллектуалды базасымен (IntelligentDatabase - ID) әрекеттеседі. MGC
контроллерінің үстінде сигнал беру шлюзы көрсетілген. Сигнал беру
шлюзының ТОҚТА жағында (немесе ұялы байланыс желісі) ОКС арқылы
ақпаратты таратады және қабылдайды. ОКС желісінде пайдаланушының
ЦСИО -
ISUP
жүйесі қолданылады. MGC
контроллерімен әрекеттесуі
интерфейс арқылы жүзеге асады, ол
SGMGC түрінде белгіленген. ID
байланысы үшін IDCG интерфейсі анықталған. ИС қызметінің қолдауы
үшін ИС - INAP қолданбалы хаттама қолданылады.
1.9 NGN-ның базалық эталонды моделі
МСЭ-Т Y.2011 кепілдемесінде
NGN-ның базалық эталонды моделі
ұсынылған (1.6 сурет ), ол екі деңгейді қамтиды, олардың әрқайсысы үш
жазықтықты құрайды (тұтынушы,басқарушы және менеджмент):
NGN қызметінің деңгейі (service stratum);
NGN көлігінің деңгейі (transport stratum).
1.6 Сурет - NGN-ның базалық эталонды моделі
NGN-ның базалық эталонды моделінің функционалды деңгейі NGN-ның
жалпы функционалдық архитектурасын бірінші нұсқасында ашылады, (NGN
release 1), ол МСЭ - Т Y.2012 кепілдемесінде көрсетілген (1.7 сурет ).
29
1.7 Сурет - NGN - ның жалпы функционалдық архитектурасы
Әрбір деңгейде бірнеше функция атқарылады . Тұтынушыға қызметті
ұсыну үшін үстемені қолдау міндеті, қызметті қолдау міндеті және басқару
міндеті қолданылады.
NGN топтық функционалды үстемесі бар ANI
(Application Network Interface)
үстемелі интерфейс желісін түйіндесу
нүктесімен қолдайды , ол арна әрекеттесуін жүзеге асырады, үстемелер
арасында ақпараттарды және
NGN желісінің элементтерін алмастырады.
Көліктік деңгей функциясы көмегімен NGN
желісін тұтынушылар үшін
көліктік деңгейдегі IP-қосылу қызметін жүзеге асырады,
NACFs (Network
Attachment Control Functions) желілік қосылуына басқару функциялары
кіргенде, қорларды басқару функциясы және RACFs (Resource and Admission
Control Functions) рұқсаты орындалады [12].
МСЭ-Т Y.2011 кепілдемесіне сәйкес көліктік деңгейі функциясы өзімен
бірге тікелей көліктік
функцияны және көлікті басқару функциясын
қосады.Көліктік функция
(transport functions)барлық компоненттердің
қосылуын және NGN ішіндегі функцияның физикалық бөлінуін қамтамасы з
етеді. Бұл функциялар медиаақпаратты таратуды, сонымен қатар ақпаратты
басқаруды (сигнал беру) және техникалық қызмет етуді қолдайды. Көліктік
функциясы өзімен бірге желіге рұқсат беру функциясын, шекаралық
30
функцияларды, көліктік ядро функциясын (магистральдар ) және шлюздар
функциясын қосады.
Желіге рұқсат беру функциясы
(access network functions) шеткі
тұтынушылардың желіге қосылуына, сондай - ақ агрегация трафигі және
олардың жиынтығының, көліктік магистральдің (ядро) желілік рұқсатына
мүмкіндік береді. Сондай - ақ бұл функциялар тұтынушы трафигімен тікелей
байланысты, QoS қызмет көрсету сапасының басқару механизмін жүзеге
асырады, ол өзімен бірге басқару буферін, кезектер және кестелерді, пакеттік
фильтрацияны, трафик классификациясын, трафик маркалауын, саяси қызметін
анықтауды және трафикті тарату трафигін құруды қосады.Рұқсат беру желісінің
функциясы рұқсат технологиясын пайдаланумен байланысты, мысалы, олар
CDMA сымсыз технологиясы және xDSL сымды технологиясы рұқсаты үшін
ажыратылады. NGN қызметінің желі рұқсаты мынандай функцияларды қосады :
сымды рұқсат;
xDSL технологиясы рұқсаты;
сымсыз рұқсат (мысалы, IEEE 802.11 (WiFi) технологиялары, 802.16
(WiMAX) және 3G RAN рұқсаты);
оптикалық рұқсат.
Шекаралық функциялар
(edge functions)трафикті қңдеу үшін
қолданылады, олар әртүрлі рұқсат желісінен келіп түсетін және көліктік желі
магистраліне таралатын, QoS
қызмет сапасынқолдайтын және трафикті
басқаратын агрегаттық трафик жолымен алынады. Шекаралық фунуциялар
сондай-ақ магистральді көліктік желі арасында да қолданылады.
Магистральді көліктік функциялар (сore transport functions)әртүрлі сапа
деңгейімен көліктік желі арқылы ақпаратты тарату үшін жауап береді. Олар
тұтынушы трафигінің басқару буферін,
кезек және кесте, пакеттер
фильтрациясын,классификациясын, маркировкасын және трафиктің құрылуын,
қызмет тәртібін орындау бақылауын, шлюздарды басқару және желі
арасындағы экран функциясы үшін QoS тарату сапасының механизмінің жүзеге
асыруын қамтамасыз етеді. Шлюздар функциясы (gateway functions) шеткі
тұтынушының функцияларын және немесе басқа желілермен әрекеттесу
мүмкіндігін қамтамасыз етеді, оған NGN желісінің басқа типтері және көптеген
желілер, олардың ішіне ЖҚТЖ ISDN, көпшілік қолданатын Ғаламтор және т.б.
кіреді. Шлюздар функциясы тәкелей функциялар деңгейімен немесе көліктік
желіні басқару функциясымен басқара алады.
Медиаақпаратты өңдеу функциясы (media handling functions) - қызметті
ұсыну барысында медиақпаратты өңдеуді қамтамасыз етеді, оның ішіне
тоналды сигнал генерациясы және қайта кодтау кіреді. Бұл функциялар көліктік
деңгейде арнайы медиаақпаратты өңдеумен жүзеге асырылады.
Көліктік желіні басқару функциясы (transport control functions)- өзімен
бірге қорларды басқару және желіге қосылуды басқару функциясын қосады.
Қорларды және
RACFs (Resource and Admission Control
Functions)рұқсатын басқару функциясы QoS қолдауы үшін көліктік және
31
қызметтік басқару функциялары арасында төреші әрекетін атқарады, ол
көліктік желі қорларын басқарумен және магистральді көлік желісіне
байланысты болып келеді. Басқару туралы шешім талап етіліп отырған көлікке
негізделеді және оған SLA қызметінің жұмыс істеу деңгейі, желілік саясат,
көліктік қорларды пайдалану кіреді. RACF функциясы - SCFs (Service Control
Functions) қызметін басқару функциясын желілік топологиядан сервис -
провайдерлерін қамсыздандыруын,
көліктік инфроқұрылым желісіне
абстрактты жақындауынқамтамасыз етеді.RACF функциялары
SCF(мысалы,
SIP- қоңырауы , бейне ағыны және т.б .), ол NGN көлік қорларын басқаруды
талап етеді , оның ішіне QoS, NAPTfirewall басқаруы және NAPT порты
деңгейіндегі адрестік желілер кіреді.
NACFs (Network Attachment Control Functions)желісіне қосылуын басқару
функциясы рұқсат деңгейінде NGN қызмет рұқсаты үшін соңғы тұтынушының
инициализациясын тіркеуге мүмкііндік береді. Бұл функциялар көліктік
деңгейдің идентификациясын және аутенфикация сессиясы мен IP - адрес желі
рұқсатында басқарады.
Сондай-ақ олар
соңғы тұтынушыларға
NGN
функциясының қызмет деңгейі туралы хабарламалар береді. NACF функциясы
тұтынушының көліктік профилін қосады, ол тұтынушы ақпаратын қосатын,
сондай - ақбасқа да мәліметті басқаратын функционалдық базада сақталады.
(Service stratum) қызмет деңгейі өзімен бірге мыналарды қосады:
қызметтерді басқару фунциясы, оған қоса тұтынушы трафигінің
қызмет функциясы;
үстемені және қызметті қолдау функциялары.
Қызметті басқару функциясы (service control functions)өзімен бірге
қорларды басқаруды, қызмет деңгейіндегі әртүрлі қызметтері үшін
аутентификация және авторизацияны қосады. Олар сонымен қатар
медиақорларды басқаратын арнайы құрылғылар және сигналдық деңгейдегі
шлюздарды қосуы мүмкін. Қызметті басқару функциясы өзімен бірге
тұтынушы ақпаратының комбинациясын және басқа да басқаруларды, сондай -
ақ әрбір тұтынушының жеке профилін, функционалды база мәліметтерінің
бірігуін қолдайды.
Үстемені және қызметті қолдау функциялары (application support functions
and service support functions)өзімен бірге шлюздарды, тіркеулерді, үстеме
деңгейіндегі аутентификацияны және авторизацияны қосады. Бұл функциялар
функционалдық топтағы үстеме және соңғы тұтынушыға қол жеткізілуі
болып табылады . Олар NGN қызметіне талап етілетінүстеме және соңғы
тұтынушыларды қамтамасыз етуі үшін басқару функцияларымен бірге жұмыс
істейді. Тұтынушы - желі UNI интерфейсі арқылы үстемені қолдау функциясы
және қызметті қолдау функциясы соңғы тұтынушы функциясына қол жеткізуге
мүмкіндік береді. Үстеме мен функция мәліметтерінің әрекеттесуі ANI
үстеме -желісі интерфейсімен қол жеткізу нүктесі арқылы жүзеге асырылады .
Соңғы тұтынушылардың функциясы
(end-user
functions)тұтынушы
интерфейсі және соңғы тұтынушы желісі үшін ешқандай шекті анықтамайды,
32
олар NGN рұқсат желісінде бірігуі мүмкін. NGN тұтынушылар қызметінің
терминалды құрылғысы мобильді немесе стационарлы құрылғы болуы мүмкін.
Әкімшілік басқару функциясы (management functions)берілген қызмет
сападеңгейін, қауіпсіздік және сенімділік үшін NGN желісін басқаруға
мүмкіндік туады. Бұл функциялар барлық функционалдық блок (FE) арқылы
орталықтандырылып таралады және олар желілік элементтерді басқаратын
функционалдық блоктармен әрекеттеседі, желіні және қызметті басқарады .
Әкімшілік басқару функциясы көліктік және қызмет деңгейінде басқарылады
және әрбір деңгейі үшін келесі амалдар қолданылады:
бас тартуды жою процесін басқару (Fault Management);
конфигурация желісін басқару (Configuration Management);
тұтынушылар есептеулерін және жабдықтаушылар қызметін басқару
(Accounting Management);
өндірушілер желісін бақылау (Performance Management);
желі жұмысының қауіпсіздігін қамтамасыз ету (Security Management).
1.10 Міндет қойылымы
Диверсификация механизмін аша отырып, желілік конвергенция
шарты, байланыс қызметі және байланыс желісінің болшақ ұрпаққа (NGN)
өту қажеттілігін, ауылдық АТС (СТС) талаптарын тұжырымдауға болады.
Қазіргі кездегі байланыс желісі дамуының өзекті мәселесін шешу үшін,
дауыс желілерінің нәтижелі қызмет етуі және телекоммуникациялың дамуына
байланысты жаңа желінің келесі ұрпақтарға өтуі, келесі тапсырмаларды
шешуге мүмкіндік береді:
Ұзынағаш аудан орталығының мультисервистік желіні ұйымдастыру
сұлбасын құру;
мультисервистік желіні ұйымдастыру нұсқасын таңдау;
құрылғыны таңдау;
есептеулер жүргізу;
экономикалық пайданы есептеу;
тіршілік қауіпсіздігі.
... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
