Gigabit Ethernet жоғары жылдамдықты технологиясы


Қ. А. Ясауи атындағы Халықаралық Қазақ-Түрік университеті.

«Ақпараттық технологиялар және инженерлік» факультеті.

«Процесстерді компьютерлі-математикалық модельдеу

және автоматтандыру» кафедрасы.

Бекітемін

Кафедра меңгерушісі п. ғ. к. Г. Д. Қашанова

«__» 2009ж

Курстық жұмыс

Тақырыбы: «Gigabit Ethernet жоғары жылдамдықты технологиясы»

Қабылдаған: аға оқытушы Әміртаев Қ.

Орындаған : 050704-Есептеу техникасы

және бағдарламамен қамтамасыз

ету мамандығы 1- курс студенті Ильясов Д

Түркістан-2009

Мазмұны

1. Кіріспе

1 тарау . Gigabit Ethernet

1. 1 Gigabit Ethernet пайда болу тарихы

1. 2 Gigabit Ethernet-ті Суреттеу

2 тарау . Глобальдық және аймақтық желі. Gigabit Ethernet, АТМ, SONET технологияларының бір-бірінен айырмашылықтары.

2. 1. Локальдық желі

2. 2. Қалалық желі

2. 3. Ethernet-тің серверлық фермалардан кетуі

2. 4. Желілердің апараттық құрамдары

2. 5. Желі кабельдері

2. 5. 10 GbE в рамках отличия динамики глобальных и локальных сетей

3 тарау Gigabit Ethernet дамуы

3. 1 Gigabit Ethernet даму тарихы

3. 2. GbE ның интернеттегі орны

3. 3. Каркас байланысының жүйелері

Қорытынды

Пайдаланылған әдебиеттер

Приложение 1

Кіріспе

Локальды және глобальды желілерде ақпаратты жылдам өткізу үшін көптеген технологиялар жасалынған. Осы жасалынған технологиялардың ішінен Ethernet озып шықты. Gigabit Ethernet және Fast Ethernet технологияларының пайда болуының арқасында жоғары деңгейдегі локальдық желілердің пада болды. Қазіргі Ethernet 10 Мбит/с ал Fast Ethernet 100 Мбит/с ал Gigabit Ethernet 1000 000 Мбит/с жылдамдықта жұмыс істейді. Ethernet жұмысы үшін арнайы желі адаптерлері, концентраторлар ЦТР кабелі немесе оптикалық талшықты кабельдермен қатар 10 және 100 Мбит/с жылдамдықта жұмыс істейтін комбинацияланған құрылғы керек.


1 тарау. Gigabit Ethernet

1. 1 Gigabit Ethernet стандартының пайда болу тарихы

Gigabit Ethernet-тің қызмет көрсете бастауы 1999 жылдан басталады. Сол жылдың февраль айында жеті компания (3Com, Cisco Systems, Extreme Networks, Intel, Nortel Networks, Sun Microsystems и World Wide Packets) Gigabit Ethernet Alliance-ты ұйымдастырды. Жаңа ұйым өзінің алдына екі мақсат қойды:

  • жақын арада IEEE 802. 3ae стандартын қабылдау.
  • бұл технологияны белсенділік пен пайдаланушылар арасына тарату.

10GEA консорциумы мен 802. 3ae жұмыс группасының белсенді ынтымақтастығы өзінің пайдасын тигізді. Жаңа технологияны 2000 жылдың июль айында 16 айлық зерттеуден кейін IEEE жұмыс группасы Gigabit Ethenet тің басты мүмкіншіліктерін қабылдағанымен, бір неше айдан кейін бірінші стандартты нұсқасы жарияланды, локальдық және глобальдық желілерде протоколдарды физикалық деңгейде ( РНҮ ) сипаттап игерілген.

802. 3ae нің жұмыс группасы деп байқаулардың нәтижесінде табысты деп танылған, сонымен қатар әр-түрлі жасап шығарушылардың (Gigabit Attachment Unit Interface) жұмыс істеу үйлесілімдігінің интерфейсі тексерілді. Көрсетілген интерфейстер іске асыруға мүмкіндік беретін коммутация функцияларын оптикалық, трафикалық берілімде (передача) Gigabit Ethernet арзан бағалы, тұтас салмақты микросхемалар 16 лы сыртқа шығарушы өткізгіш ( 72 орнына, XGMII интерфейсы қарастырылады) .

2000 жылы қыркүек айында 802. 3ae жұмыс группасын талқылау жиналысында оның интервейсын нығайту, сыртқа шығаруының жай жұмыс істеуі (Physical Media Dependent, PMD), кемшіліктері жөнделіп 2001 жылдың май айында жаңа стандарт қабылданған.

Ақтық стандарт IEEE 802. 3ae 2002 жыл 27 июнде қабылданды. Сонымен технология және стандарт Gigabit Ethernet, жасалған дүние жүзін басқаратын, істеп шығарушылардың үш жылдағы еңбек қызулығы үлкен нәтиже берді.

Жаңа технологияны жұрт алдында жария ету көрмелері:

SuperComm (июнь 2002, Атланта) и NetWorld+Interop (май 2002, Лас-Вегас), Agilent Technologies Inc., Blaze Network Products, Cable Design Technologies (CDT), Cisco Systems, Corning Incorporated, Enterasys Networks, Extreme Networks, Force10 Networks Inc., Foundry Networks Inc., Hitachi Cable, Ltd, Infineon Technologies Corporation, Intel Corporation, Ixia, JDS Uniphase, Marvell Semiconductor Inc., Mindspeed, Molex Inc., Nortel Networks, OFS, Optillion, PMC-Sierra, Primarion, Quake Technologies Inc., Spirent Communications және Velio Communications Inc.

1. 2. Ethernet ті суреттеу

Форматы Ethernet 802. 3 болған пакеттер диапозоны бәрінен бұрын МАС қарапайым протоколын қамтамасыз етеді. Сондықтан бұл құрылғылар жаңа стандартқа сәйкес бұдан алдын жасалған Ethernet құрылғылармен жұмыс істей алады сондықтан оған жасалынған инвистициялар бағаланады.

Гигабитті желілер өзінен алдынғы құрылғылардан айырмашылығы тек олардың жылдамдығында емес біріншіден трафиктерді тасымалдау тек дуплексті режимде орындалады. Гигабитті желілер өте баяу істейтін CSMA/CD1 протоколды Ethernet желілерінен бас тартуға көмегін тигізді. Екіншіден Gigabit Ethernet әсіресе волоконно-оптикалық қосылу жолы пайдаланылады.

Оптикалық волокнаға және алгоритмді ұзартуды бейімдеу стандартта көрсетілген мүмкіндіктерді тура көрсетіп берді. Ethernet формалды протоколы екінші дәрежелі OSI үлгісіне жатқанымен, қабылданған еш бір Ethernet стандарттарынан, физикалық тұрғыдан ақпарат тасымалдаудан аттап шыға алмайды.

Физикалық дәрежедегі Ethernet тің архитектурасы (PHYsical layer device, PHY) деңгейінде, және код пен жазу деңгейінде (Physical Coding Sublayer, PCS) .

802. 3ae сипаттаудың екі турлы физикалық интерфейсі бар: локальдық (LAN PHY) және глобальдық (WAN PHY) желілер, олардан глобальдық желі локальдық желінің кеңейтірілген түрі.

Локальдық желі мен глобальдық желі екеуінің интерфейтерінің арасындағы айырмашылықтар тек кодтау деңгейінде (кодирования) . LAN PHY - интерфейсіндегі басты айырмашылығы гигабитті Ethernet желілердегі ақпараттарды жылдам өткізуінде. Уақыт өте келе ол глобальдық магистралға қосылады деген тұжырым бар. Жаңа стандарттың мүмкіншілігі Gigabit Ethernet құрылғылары SONET/SDH2 желілерімен біргелесіп жұмыс істей алады яғни Ethernet пакеттерін SONET/SDH каналымен үлкен тиімділікпен жібере алады.

Қалалық желіге арналған Ethernet технологиясының экспансиясы нәтижесінде кәзіргі глобальды Gigabit Ethernet (802. 3z) желісінде кең таралған. Тура сол мақсатта WAN PHY интерфейсі қызмет көрсетеді. Жеңілдетілген форматтағы кадрлар SONET/SDH - физикалық интерфейсінде бір-бірінен ажыралып тұратын басты екі айырмашылығы бар. SONET OC-192/SDH STM-64 сызықтық өткізгіш интерфейсінде айырмашылықтары аз осыған ұқсас 10/100/1000 Гбит/с Base-T Gigabit Ethernet. Бір ғана MAC протоколын жасау екі физикалық интерфейс үшін бір-біріне жақын ақпарат өткізу жылдамдығы үлкен қиындық туғызған жоқ.

Бұл уақытта Gigabit Ethernet жабдықтарын арзандату мақсатында 802. 3 жұмыс группасының мүшелері SONET/SDH желісімен бірге жеткен табыстарынан бас тартты. Гигабитты Ethernet, асинхронды протокол болып қалды.


2 Тарау.
Глобальдық және аймақтық желі

2. 1. Локальдық желі

Локальдік желінің компьютерлерді қосу схемасына байланысты екі негізгі типі бар:

Клиент/сервер және бір рангілі (peec-to-peer- теңбе - тең) .

Клиент / сервер - де әрбір компьютер жеке роль: клиент немесе сервер атқара алады. Сервер - желідегі барлық компьютерге өз ресурсын пайдалануға рұқсат ете алады да онда негізгі маңызды ақпараттар сақталады. Желідегі компьютерлер клиент рөлін атқарады.

Серверде сыйымдылығы үлкен қатты диск және оперативтік жад, жылдам процессор орналасады. Ол бір мезгілде бірнеше компьютерлердің сұраныстарына жауап беруі керек. Серверде арнайы желілік операциялық жүйе, Novell Net Wаre, Windows NT Server немесе Windows 2000 Server орнатылады. Сервер белгілі бір әрекеттерді орындауға арналады да, файлдық, баспаға беру, факс, пошта сервері болып бөлінеді.

Клиент - кәдімгі дербес компьютер онда DOS, Windows операциялық жүйелері орналасады. Бір рангілі желіде әрбір компьютер кез - келген басқа компьютермен жалғаса алады да әрі клиент, әрі сервер рөлінде жұмыс істейді. Ол офистерде, мекемелерде орналасады да, олардың біреуін файл - сервер ретінде қолданудың қажеті болмайды.

Компьютерлік желілерге төмендегі талаптар қойылады.

1. Компьютерлерді физикалық қосу (кабель немесе өткізгішсіз қосу құралы) .

2. Қосу әдісінің бірін таңдап алу (хаттамалар) .

3. Компьютерлер арасында ресурстарды бөлу бағдарламасымен қамтамасыз ету - желілік операциялық жүйе.

4. Ортақ қолданылатын ресурстар, принтерлер, қатты дискілер, СD ROM .

5. Ортақ қолдану ресурстарын қолдануға мүмкіндік беретін бағдарламамен қамтамасыз ету.

Компьютерлік желіні құру үшін компьютер арасында байланыс орнататын хаттаманы таңдап алу керек. Байланыс хаттаманы желінің жұмыс істеу жылдамдығын, физикалық ақпарат жинақтауыштарға қосу әдістерін, кабельдерінің түрін, желі адаптерлері және жұмыс станциясында орнатылатын драйверлерді анықтауға мүмкіндік береді. Ethernet және Token Ring хаттамалары кең тараған. Қазіргі кезде дүние жүзінде Ethernet хаттамасы қолданылады. Бұл базадағы желі 10 - даған миллион компьютерлерді біріктіреді. Ол көптеген әр түрлі қондырғыларды Unix және Linux жұмыс станцияларын, Apple принтерлерін және компьютерлерді біріктіреді.

Қазіргі Ethernet 10 Мбит/с ал Fast Ethernet 100 Мбит/с ал Gigabit Ethernet 1000 000 Мбит/с жылдамдықта жұмыс істейді. Ethernet жұмысы үшін арнайы желі адаптерлері, концентраторлар ЦТР кабелі немесе оптикалық талшықты кабельдермен қатар 10 және 100 Мбит/с жылдамдықта жұмыс істейтін комбинацияланған құрылғы керек.

Жұмыс станцияларындағы желі адаптерлерінің төмендегі параметрлеріне көңіл бөлу керек.

• Жылдамдығы:

Fast Ethernet протоколы үшін Ethernet адаптерінің 100 Base TX - 100 Мбит/с стандартын алу керек. Ол ескі желілерді қолдануға мүмкіндік береді. Желі адаптері жартылай және толық дуплексті операцияларды орындай алуы керек. Жартылай дуплекст режимде адаптер бір операцияда деректі бере алуы немесе қабылдауы мүмкін. Толық дуплексті режимде бір мезгілде деректерді әрі бере алуы, әрі қабылдауы тиіс. Концентратордың орнына ауыстыратын қосқыш қолданылған жағдайда бұл деректер беру жылдамдатылады.

• Шинаның типі, ұяшықтар.

ISA шинасына арналған бұрынғы желі адаптерлерінің жылдамдығы баяу, разрядтылығы аз, ол оның өнімділігін азайтады. ISA шинасы 10 Мбит/с жылдамдықтан жоғары жұмыс істей алмайды. Ethernet адаптерлерінің телефон ұяшығына ұқсас RJ - 45 деп аталатын ұяшығы болады. Онымен қоса желі адаптері BNС немесе Д - типті 15 контактілі ДВ 15 ұяшығына орналаса алады. Кейбір адаптерлер комбинацияланған деп аталады да үш түрлі ұяшыққа да қосуға болады. Token Ring желісінің адаптерлері 9 контактілі болады да ДВ9 немесе RJ - 45 ұяшықтарына қосылады.

2. 2. Қалалық желі

Қалалық желілерде технологияның жоғары жылдамдықты болуын 10/100/1000GbE қамтамасыз етеді. Қалалық желілерде 10/100/1000GbE провайдерлердің жұмысын жақсартып жоғары жылдамдықты каналдарды коммутаторлармен маршрутизатор магистральдарының жұмыстарын құны қымбат болмаған бағада орындайды. Бұл шешім аймақтық каналдарды байланыстыру үшін OC-192 жүйесінде ақпарат ауысу мен жұмыс істеуіне мүмкіншілік береді. Бұл Ethernet технологиясына қалалық желіге кіруге және үлкен географиялық аудандағы проблемалардың шешімі болып табылады. Мысалы халықаралық Ethernet желісіндегі оператор қала масштабындағы желілердің барлығын байланыстыра алады.

2000 жылы қалалық желіде Gigabit Ethernet қолданыла басталды. Компания - провайдерлері Құрама Штаттағы Yipes және Telseon Европадағы Utfors -та қызмет ете бастады. Бұл желілерде олар Extreme, Foundry, Nortel Networks және Riverstone компанияларынан шығатын жоғары класстағы үшінші дәрежелі Ethernet коммутаторларынан пайдаланды. Корпоративті желілердің жылдамдығы глобальдық желілердің жылдамдығынан өте жоғары. Осыдан көтеген желі компаниялар, серверлер Ethernet технологиясын пайдалануда.

10/100/1000 GbE қалалар арасындағы байланыстарда өте қолайлы және бұл технология OC-768 жылдамдығынан да асып тұсуы мүмкін. Бұндай аймақты желілердің пайда болуы желі технологиясының дамуының кейінгі сатысына өтуіне мүмкіндік береді.

Fast Ethernet стандартының волоконно-оптикалы кабелдері 1995 жылдан бастап пайдаланылған бірақ 1990 жылдың орталарында да соңында да Fast Ethernet - тің волоконды жалғануына көп сұраныс болған жоқ. Себебі волоконно-оптикалы жалғанудың құрылғыларының құны қымбат болған және соңғы уақытқа дейін жақсартулар болған емес.

2. 3. Ethernet-тің серверлық фермалардан кетуі

Өзінің алдына қойған мақсатына яғни серфердің өнімділігін үлкейту үшін Infini-Band Trade Association біртекті архитектурасын дайындады . Бұл ұйым 1999 жылы пайда болды ұйымдағылар каналдың базасының архитектурасындағы ақпарат жеткізу жылдамдығын 500 Мбит/с -тан 6 Гбит/с қа дейін жеткізді корпоративті талаптарды бастауыш деңгейдегі ситемалармен үлкен деңгейдегі системаларды қанағаттандырды. Бұл стандарттың ерекшелігі - системалы архитектураны құру, жадтың үлкен көлемділігін процессор мен системаның кіру/шығуын қамтамасыз ете алуында.

Тұжырым бойынша InfiniBand - тың өткізу жылдамдығы сияқты 2, 5 Гбит/с жылдамдығымен PCI және PCI-X кіру/шығу технологиясының орнына қолданыла алады, 1990 жылдың орталарында PCI слотын ISA слотына ауыстыруы керек болды. Себебі Ethernet технологиясы системалы платаның шмналары, Локальды желіге қосылу үшін платының PCI-to-Ethernet адаптері болуы қажет.

Егер жаңа серверлерде жоғары деңнейдегі InfiniBand қарапайым системалы шиналарда қолданылса онда бастапқы InfiniBand-to-Ethernet желілік карталары қолданылады. InfiniBand коммутаторларға арналған болса онда ол Ethernet - ті серверлік фермалардан ығыстырып шығарып корпоративті магистралға кіруге мүмкіндік береді. Коммутатордың порттарымен желілік интерфейстің карталары 2000 жылы серверлік фермаларда сатылуда үшінші орында тұрды. Желілік плата мен Gigabit Ethernet коммутаторлары тауар айналымында 4 млрд долларға жетті.

Тұжырым бойынша InfiniBand - тің бағасы Gigabit Ethernet - пен тең болады. Үлкен жылдамдылығының арқасында InfiniBand тен Gigabit Ethernet желілік интерфейсінің картасы серверлерде өте баяу жұмыс істейді сонымен өзінің қорларын бостан босқа жұмсайды.

Коммутатор, концентратор және Fibre Channel Storage Area Network (SAN) артына қосылатын адаптер шиналарын сатуда 2000 жылы ақша айналымы 500 млн долларға жетті. InfiniBand мен Ethernet технологиялары Fibre Channel технологиясының тек бағасымен бәсекелес болып қалмай бұл екі технология онша қиын емес және басқаруда қолайлы сонымен бірге бар біліктілікпен пайдалануға болады. Сауда айналымы InfiniBand технологиясын немесе настольный системадағы Ethernet технологияларының біреуін таңдау немесе InfiniBand технологиясын серверлік фермада пайдалануда, ал Ethernet технологиясын ақпаратты сақтау және локальды желілердің басқа да бөліктерінде пайдалану фермалары болады.

2. 3. Желі кабельдері

Бұрынғы Ethernet желілерінде коаксиальды кабельдер қолданылды. 10Base5 протоколы үшін жұқа Ethernet (Thicknet) кабелі қолданылып, ол желі адаптеріне АUI құрылғысы арқылы жалғастырылды. Ол желі адаптерінің артқы панеліне ДВ15 ұяшығы арқылы орнатылады. Ethernet 10Base2 желі адаптерінде BNС (Bayonet - Neill - Councilman) ұяшығы қолданылады. RJ- 58 жұқа коаксиальды кабельінің ұяшықтарына штыр түрінде ұяшық орналасқан. BNS ұяшығына Т - формалы коннектор жалғастырлады да оның екі жағынан кабельдер бекітіледі. Ең соңғы компьютерде коннектордың екінші ұяшығына 50 Омдық кедергі - терминатор тұйықталады.

• Өткізгіштер жұбы.

Бұл бір - біріне оралған бірнеше өткізгіштер жұбынан тұратын кабельдер. Ұзындық бірлігіндегі орам саны қатаң түрде анықталады. Өткізгіштер бір - біріне орау оларға әсер ететін сыртқы электрлік кедергілерді азайтады. Олар экрандалған және экрандалмаған түрде болады. Экрандалған өткізгіштер жұбына сыртқы кедергілер мүлде әсер етпейді деуге болады. Ethernet және Fast Ethernet негізіндегі кабельдік жүйеде Т типті өткізгіштер жұбы қолданылады. Олар физикалық иілгіштік және ұяшықтарының шағын болуымен ерекшеленеді.

Ethernet - концентраторы.

Ethernet - жұлдызша топологиясында концентраторға UТР кабелі арқылы қосылады. Концентраторлар мынандай элементтерден тұрады.

- UТР кабелі үшін бірнеше RJ - 45 ұяшықтары;

- Активтілікті анықтау және диогностика индикаторы;

- Ток көзі.

Концентраторлардың Ethernet үшін екі негізгі типі бар: басқарылатын және басқарылмайтын.

Жұмысшы топтарында және үй желілерінде басқарылмайтын, корпоративтік желілерде басқарылатын яғни бағдарлама мен қамтамасыз етілген концентраторлар қолданылады.

Жұмысшы станция концентраторы мен UТР кабелі және RJ-45 ұяшықтары арқылы жалғастырылады. Алдыңғы панелдегі индикаторлар компьютерелердің қандай тәсілмен қосылғандығын көрсетеді. Концентраторда әр бір компьютер үшін кем дегенде бір RJ-45 ұяшығы болуы керек.

Концентратордың жұмыс істеу принципі . Ethernet компьютер концентраторға желілік ақпарат немесе бағдарлама туралы сұраныс береді. Ол сұранысты концентратор өзіне жалғастырылған барлық компьютерге жеткізеді. Бағдарлама адрестелген компьютер оны қабылдап қайтадан концентраторға береді, ол концентратор қайтадан барлық компьютерлерге жеткізіледі.

Ethernet коммутаторы .

Ethernet коммутаторы UТР кабелі базасында компьютерлерді және Ethernet желісі құралдарын өзара қосу үшін қолданылады. Оның концентратардан ерекшелігі қосымша мүмкіндіктерінің болуы, локальдік желінің тиімділігін арттыруы.

Коммутатордың жұмыс істеу принципі .

Коммутатор деректерді тиісті адрестерге ғана жеткізуге мүмкіндік береді. Ол ақпарат беруші және қабылдаушы компьютерлер арасында тікелей байланыс орнатады. Оның әрбір компьютерге дерек жеткізу жылдамдығы 100 Мбит/с. Ал концентраторда ол компьютер санына байланысты тең бөлініп, жылдамдықтың азаюына душар етеді.

Концентраторлар мен коммутаторлар бір - біріне ұқсас қызметтер атқарады:

  • - Желі тақшасы жылдамдығын екі еселеп арттыру. Бұл 10 BASE- T және Fast Ethernet немесе 10 / 100 жылдамдықтарында ешқандай қиындықсыз бірлесіп жұмыс істеуіне мүмкіндік береді;
  • - Жұмыс түрін көбейту үшін қосымша порттар қолдану. Порттар санының артуы олардың құнын арзандатады.
  • - Кеңейту порты (uplink) . Қосымша коммутатор (концентратор ) қосуға мүмкіндік береді.

3. 3. ЖЕЛІЛЕРДІҢ АПАРАТТЫҚ ҚҰРАМДАРЫ

Желі адаптерлері үшін тор және ауыстырып қосқыштар қажет. Желі адаптері компьютерлерде PCI, ISA немесе EISA ұяшықтарына орналастырылады. Жұмысшы станцияларында желі адаптері жүйелік платада интеграцияда орналасуы мүмкін. Ethernet және Token Ring өндірушілері адаптерлерге ақпараттық адрестер жазу, желідегі жүйені иденфикациялау үшін қолданылады. Деректерді беру хаттамалары ол адресті желідегі компьютерлерді анықтау үшін қолданады. Адаптерде таратушы және қабылдаушы жүйелердің ақпараттық адрестері болады. Желі адаптері 20 - 200 доллар. Жас компьютер үйренушілер үшін арнайы Ethernet және Ethernet адаптерлері мен концентратордан, ЦТР кабелінен тұратын құралдар тобы шығарылады.

Жұмыс станцияларындағы желі адаптерлерінің төмендегі параметрлеріне көңіл бөлу керек.

•Жылдамдығы:

Fast Ethernet протоколы үшін Ethernet адаптерінің 100 Base TX - 100 Мбит/с стандартын алу керек. Ол ескі желілерді қолдануға мүмкіндік береді. Желі адаптері жартылай және толық дуплексті операцияларды орындай алу керек. Жартылай дуплекст режимде адаптер бір операцияда деректі бере алуы немесе қабылдауы мүмкін. Толық дуплексті режимде бір мезгілде деректерді әрі бере алуы, әрі қабылдауы тиіс. Концентратордың орнына ауыстыратын қосқыш қолданылған жағдайда бұл деректер беруді жылдамдатады.

• Шинаның желі, ұяшықтары.

ISA клеткасына арналған бұрынғы желі адаптерлерінің жылдамдығы баяу, разрядшылығы аз, ол оның өнімділігін азайтады.

ISA шинасы 10 Мбит/с жылдамдықтан жоғары жұмыс істей алмайды. Ethernet адаптерлерінің телефон ұяшығына ұқсас RJ - 45 деп аталатын ұяшығы болады. Онымен қоса желі адаптері BNS немесе Д- типті 15 контактілі ДВ 15 ұяшығына орналаса алады. Кейбір адаптерлер комбинацияланған деп аталады да, оны үш түрлі ұяшыққа қосуға болады, ДВ 9 немесе RJ - 45 ұяшықтарына қосылады.

I. Компьютерлік желі элементтері

1. UTP кабелін монтаждауға қолданылатын қажетті құралдар мен материалдар:

2. Ұяшықтардың түрлері

DB-15 ұяшығы RJ-45 ұяшығы BNC ұяшығы

Т - коннектор

Желі топологиясы деп компьютерді ортақ желі қосудың физикалық сызбасын айтады. Оның шиналық жұлдызша және сақина түрлері бар.

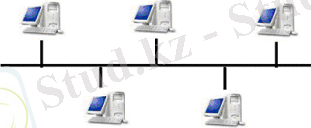

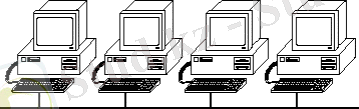

Шиналық топология - мұнда бір-бірімен қашық орналасқан жұмысшы станциялар бір ғана кабель арқылы тізбектеліп қосылады. Оның кемшілігі бір жұмысшы станция немесе кабель істен шықса қалған обьектілер жұмыс істемейді. Шиналық топология жуан және жіңішке кабелден Ethernet арқылы локальдық желілер құру үшін қолданылады.

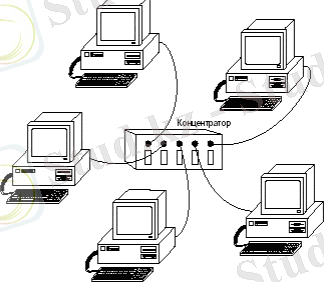

Жұлдызша топология - барлық құрылғылар бір ғана таратушы қондырғы (концентраторға) жалғастырылады. Бұл кең таралған, 10 Base-Т желісінде экрандалмаған ЦТР кабельдерінің 3-інші немесе 5- інші категориясы қолданылады, ал Fast Ethernet үшін ЦТР кабелінің 5 - категориясы қолданылады.

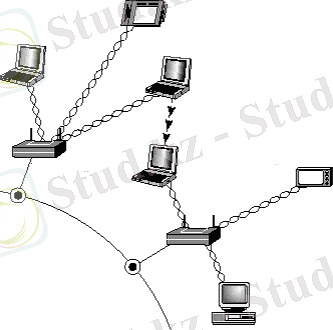

3. Желі топологиясының түрлері

ЖЕЛІ ТОПОЛОГИЯСЫ

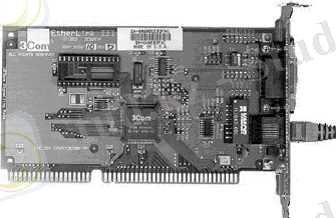

4. Желі адаптерлерінде қолданылған ұяшықтың түрлері

Желі коммутаторы

3 тарау Gigabit Ethernet дамуы

3. 1. Gigabit Ethernet даму тарихы

... жалғасы
