Кіріспе
Трансформатор (лат. transformo – түрлендіремін) – кернеулі айнымалы
токты жиілігін өзгертпей басқа кернеулі айнымалы токқа түрлендіретін
статикалық электрмагниттік құрылғы. Трансформатордың жұмыс істеу принципі
электро-магниттік индукция құбылысына және параметрлік эффектіге
негізделген. Негізгі элементтері магнитөткізгіш және онда орналасқан
бірінші реттік орамалар (БРО) мен бір немесе бірнеше екінші реттік
орамалардан (ЕРО) тұрады. Трансформатордың барлық орамалары бір-бірімен
индуктивті түрде, ортақ магнит өрісімен байланысқан. Бірқатар
Трансформаторларда екінші реттік орама қызметін бірінші реттік ораманың бір
бөлігі атқарады, мұндай Трансформаторларды автотрансформаторлар деп атайды.
Бірінші реттік орамаларның шықпаларын (Трансформатордың кірісі) айнымалы
кернеу көзіне, ал Екінші реттік орамаларның шықпаларын жүктемеге қосады.
Бірінші реттік орамалардағы айнымалы ток магнитөткізгіште айнымалы магнит
ағынын, ал Екінші реттік орамалардағы өзара индукция электр қозғаушы күш
(ЭҚК) тудырады. Бірінші және екінші реттік орамалардағы кернеулердің
қатынасы олардағы орамдар санының қатынасына тең болады. Түрлендіретін ток
түріне қарай 1 фазалы және 3 фазалы Трансформаторлар болады. Атқаратын
қызметіне қарай олар күштік немесе қоректендіру Трансформаторлары (электр
энергиясын таратуға арналған), жоғары кернеулі сынақ Трансформаторлары, ток
немесе кернеу импульстерін түрлендіру үшін қолданылатын импульстік
Трансформаторлар, үлкен токтар мен кернеулерді өлшеуге арналған өлшеуіштік
Трансформаторлары, жоғары жиілікті кернеулерді түрлендіруге арналған
радиожиілікті Трансформаторлар және радиоэлектрондық құрылғылардың
қоректендіруші блоктарында қолданылатын радиотрансформаторларға, т.б.
бөлінеді. Импульстік Трансформаторлар мен қоректендіру Трансформаторлары
бірнеше Гц-тен 2 МГц-ке дейінгі жиілікте, радиожиілікті Трансформаторлар
500 МГц-ке дейінгі жиілікте жұмыс істейді. Трансформаторлардың
магнитөткізгіштігі магниттік өтімділігі жоғары материалдардан (мысалы,
электртех. болат таспаларынан, магнитодиэлектриктер мен фериттерден)
жасалады. Электрмен жабдықтау жүйелерінде, негізінен майлы Трансформаторлар
қолданылады. Күштік Трансформаторлар Қазақстанда Кентау трансформатор
зауытында шығарылған. Қазіргі кезде электр-механикалық жабдықтар осы
зауыттың негізінде құрылған Трансформатор ААҚ-да шығарылады.
1. Үш фазалы трансформаторлар
Үш фазалы трансформаторлар фазалық құрлымы жағынан екі немесе үш
орамалы болады да, оларды екі немесе үш орамалы дейді.
1. Үш фазалы трансформаторлардың магнит өткізгіштігішінің құрылыс
ерекшеліктері. Үш фазалы кернеуді (ЭҚК) трансформациялау үшін үшфазалы
трансформатор қолданылады. Ең көп тарағандары өзекшелері бір жазықтықта
орналасқан (1-сурет) үш фазалы үш өзекшелі трансформаторлар.
Мұндай трансформаторлардың сипаттамалық ерекшелігі оның магнит
жүйесінің симметриялы болмауы, ортадағы магнит өткізгіштің өзекшесі
шеткілерінікінен қысқа. Бұл ең бастысы бос жүріс кезінде білінеді.
1.-сурет. Өзекшелері бір жазықтықта орналасқан үшфазалы үшөзекшелі
кернеу трансформаторы: 1 – магнитөткізгіш; 2 – төменгі кернеу орамасы; 3 –
жоғарғы кернеу орамасы.
2-сурет. Тәуелсіз магнит жүйелі топтық үшфазалы кернеу трансформаторы.
Тәуелсіз магнитті жүйелі трансформаторлар- топтамалы үшфазалы
трансформатор, ол үш бір фазадан тұрады (2-сурет). Мұндай трансформаторлар
тоқ беретін үшфазалы желілерде, тарату жүйелерінде кеңінен қолданынылады.
2. Үшфазалы трансформаторлар орамдарының белгіленуі және жалғану топтары
Жоғары кернеудің фазалық орамаларының басы латынша бас әріппен А,В,С,
ал аяғы жағынан,Y, X Z пен белгілейді. Төменгі кернеулі орамның қысқыштарын
латын алфавитінің кіші әріптерімен белгілейді; а,в,с-ораманың басы және
x,y,z-ораманың аяғы (3-сурет). Қысқа болу үшін, фазалық орамаларды бастапқы
әріптерімен белгілейді Фаза А(а), фаза В(в), фаза С(с), бір фазалық
ораманың басы мен аяғы еркін етіп таңдайды. Онда ораманың қалған екі
ораманың басы етіп қысқыштарды алады, содан шығып орамаға орау бірінші
ораманың бағытымен жүргізіледі.

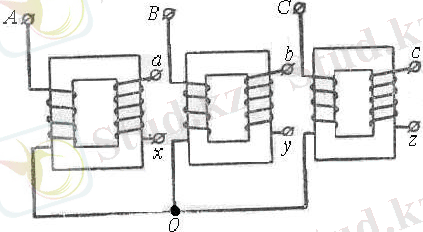

3-сурет. Үшфазалы кернеу трансформаторы орамасының ұштарын белгілеу.
Үш фазалы трансформаторлардың ортаңғы өзекшесіндегі ораманы табу үшін
орамалардың бірін кезекпен желіге қосып, қалған екеуінің қысқышындағы
кернеуді өлшейді.
Егер ол кернеу бірдей болса,онда желіге қосылған орама ортаңғы
өзекшеде болғаны. Үшфазалы трансформатордың фазалық орамалары жұлдызша
немесе үшбұрыштап сұлбасы бойынша жалғанады.
Үшфазалы ораманы жұлдызша сұлбасы арқылы қосу оның барлық үш ұшын
ортақ түйіншекке жалғап,бас жағын тоқ көзіне немесе жүктемеге жалғау үшін
бос қалдырады (4-сурет). Ораманы ұшбұрыштан қосқанда, бірінші ораманың
басы,келесі ораманың аяғымен қосып барлық орама тұйықталғанша жалғайды (5-

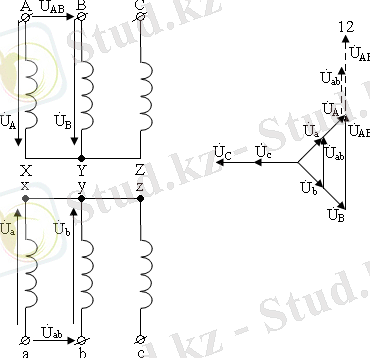

сурет). Трансформатордың орамаларын жұлдызша немесе үшбұрыштап етіп
қосу Ү немесе ( деп таңбалайды. Егер жұлдызша қосуда шығарылған бейтарап
нүктесі болса, онда сәйкес белгінің қасына О ... жалғасы
Техникалық юөлімі
РЕФЕРАТ
Тақырыбы:
Үш фазалы трансформатор
Орындаған: ЭЛС-топ оқушысы Құжыров
Н.О.
Тексерген: арнайы пәндер оқытушысы
Орал, 2016ж.
Жоспары
Кіріспе
1. Үш фазалы трансформаторлар
2. Үшфазалы трансформаторлар орамдарының белгіленуі және жалғану топтары
Қорытынды
Пайдаланылған әдебиеттер тізімі
Кіріспе
Трансформатор (лат. transformo – түрлендіремін) – кернеулі айнымалы
токты жиілігін өзгертпей басқа кернеулі айнымалы токқа түрлендіретін
статикалық электрмагниттік құрылғы. Трансформатордың жұмыс істеу принципі
электро-магниттік индукция құбылысына және параметрлік эффектіге
негізделген. Негізгі элементтері магнитөткізгіш және онда орналасқан
бірінші реттік орамалар (БРО) мен бір немесе бірнеше екінші реттік
орамалардан (ЕРО) тұрады. Трансформатордың барлық орамалары бір-бірімен
индуктивті түрде, ортақ магнит өрісімен байланысқан. Бірқатар
Трансформаторларда екінші реттік орама қызметін бірінші реттік ораманың бір
бөлігі атқарады, мұндай Трансформаторларды автотрансформаторлар деп атайды.
Бірінші реттік орамаларның шықпаларын (Трансформатордың кірісі) айнымалы
кернеу көзіне, ал Екінші реттік орамаларның шықпаларын жүктемеге қосады.
Бірінші реттік орамалардағы айнымалы ток магнитөткізгіште айнымалы магнит
ағынын, ал Екінші реттік орамалардағы өзара индукция электр қозғаушы күш
(ЭҚК) тудырады. Бірінші және екінші реттік орамалардағы кернеулердің
қатынасы олардағы орамдар санының қатынасына тең болады. Түрлендіретін ток
түріне қарай 1 фазалы және 3 фазалы Трансформаторлар болады. Атқаратын
қызметіне қарай олар күштік немесе қоректендіру Трансформаторлары (электр
энергиясын таратуға арналған), жоғары кернеулі сынақ Трансформаторлары, ток
немесе кернеу импульстерін түрлендіру үшін қолданылатын импульстік
Трансформаторлар, үлкен токтар мен кернеулерді өлшеуге арналған өлшеуіштік
Трансформаторлары, жоғары жиілікті кернеулерді түрлендіруге арналған
радиожиілікті Трансформаторлар және радиоэлектрондық құрылғылардың
қоректендіруші блоктарында қолданылатын радиотрансформаторларға, т.б.
бөлінеді. Импульстік Трансформаторлар мен қоректендіру Трансформаторлары
бірнеше Гц-тен 2 МГц-ке дейінгі жиілікте, радиожиілікті Трансформаторлар
500 МГц-ке дейінгі жиілікте жұмыс істейді. Трансформаторлардың
магнитөткізгіштігі магниттік өтімділігі жоғары материалдардан (мысалы,
электртех. болат таспаларынан, магнитодиэлектриктер мен фериттерден)
жасалады. Электрмен жабдықтау жүйелерінде, негізінен майлы Трансформаторлар
қолданылады. Күштік Трансформаторлар Қазақстанда Кентау трансформатор
зауытында шығарылған. Қазіргі кезде электр-механикалық жабдықтар осы
зауыттың негізінде құрылған Трансформатор ААҚ-да шығарылады.
1. Үш фазалы трансформаторлар
Үш фазалы трансформаторлар фазалық құрлымы жағынан екі немесе үш
орамалы болады да, оларды екі немесе үш орамалы дейді.
1. Үш фазалы трансформаторлардың магнит өткізгіштігішінің құрылыс
ерекшеліктері. Үш фазалы кернеуді (ЭҚК) трансформациялау үшін үшфазалы
трансформатор қолданылады. Ең көп тарағандары өзекшелері бір жазықтықта
орналасқан (1-сурет) үш фазалы үш өзекшелі трансформаторлар.
Мұндай трансформаторлардың сипаттамалық ерекшелігі оның магнит
жүйесінің симметриялы болмауы, ортадағы магнит өткізгіштің өзекшесі
шеткілерінікінен қысқа. Бұл ең бастысы бос жүріс кезінде білінеді.
1.-сурет. Өзекшелері бір жазықтықта орналасқан үшфазалы үшөзекшелі
кернеу трансформаторы: 1 – магнитөткізгіш; 2 – төменгі кернеу орамасы; 3 –
жоғарғы кернеу орамасы.
2-сурет. Тәуелсіз магнит жүйелі топтық үшфазалы кернеу трансформаторы.
Тәуелсіз магнитті жүйелі трансформаторлар- топтамалы үшфазалы
трансформатор, ол үш бір фазадан тұрады (2-сурет). Мұндай трансформаторлар
тоқ беретін үшфазалы желілерде, тарату жүйелерінде кеңінен қолданынылады.
2. Үшфазалы трансформаторлар орамдарының белгіленуі және жалғану топтары
Жоғары кернеудің фазалық орамаларының басы латынша бас әріппен А,В,С,
ал аяғы жағынан,Y, X Z пен белгілейді. Төменгі кернеулі орамның қысқыштарын
латын алфавитінің кіші әріптерімен белгілейді; а,в,с-ораманың басы және
x,y,z-ораманың аяғы (3-сурет). Қысқа болу үшін, фазалық орамаларды бастапқы
әріптерімен белгілейді Фаза А(а), фаза В(в), фаза С(с), бір фазалық
ораманың басы мен аяғы еркін етіп таңдайды. Онда ораманың қалған екі
ораманың басы етіп қысқыштарды алады, содан шығып орамаға орау бірінші
ораманың бағытымен жүргізіледі.
3-сурет. Үшфазалы кернеу трансформаторы орамасының ұштарын белгілеу.
Үш фазалы трансформаторлардың ортаңғы өзекшесіндегі ораманы табу үшін
орамалардың бірін кезекпен желіге қосып, қалған екеуінің қысқышындағы
кернеуді өлшейді.
Егер ол кернеу бірдей болса,онда желіге қосылған орама ортаңғы
өзекшеде болғаны. Үшфазалы трансформатордың фазалық орамалары жұлдызша
немесе үшбұрыштап сұлбасы бойынша жалғанады.
Үшфазалы ораманы жұлдызша сұлбасы арқылы қосу оның барлық үш ұшын
ортақ түйіншекке жалғап,бас жағын тоқ көзіне немесе жүктемеге жалғау үшін
бос қалдырады (4-сурет). Ораманы ұшбұрыштан қосқанда, бірінші ораманың
басы,келесі ораманың аяғымен қосып барлық орама тұйықталғанша жалғайды (5-
сурет). Трансформатордың орамаларын жұлдызша немесе үшбұрыштап етіп
қосу Ү немесе ( деп таңбалайды. Егер жұлдызша қосуда шығарылған бейтарап
нүктесі болса, онда сәйкес белгінің қасына О ... жалғасы
