Төмен қысымды қыздырғышты таңдау

Жұмыс түрі: Дипломдық жұмыс
Тегін: Антиплагиат
Көлемі: 71 бет
Таңдаулыға:

Мазмұны

Кіріспе

1
ЖЭО технологиялық сүлбесінің сипаттамасы

1.1
Газтазарту құралдары

1.2
Отын шаруашылығы

1.3
РЖЭО химиялық су тазарту

1.4
Техникалық сумен қамдау жүйесі

1.5
Гидроқожшығару жүйесі

2
РЖЭО басты ғимаратының құрылымы және бас жоспары

2.1
Басты ғимараттың үйлестірілуі

3
Қазандық және шығырлы цехтердің негізгі жабдығы

3.1
БКЗ-220-100-9 (ПК ст.№4,5) қазанның қысқаша сипаттамасы

3.2
ТП-190 (ПК ст.№1,2) қазанның қысқаша сипаттамасы

3.3
БКЗ-220-100 (ПК ст.№3) қазанның қысқаша сипаттамасы

3.4
Т-5825-90 ст.№1 бу шығырлы қондырғысы

3.5
Т-5825-90 ст.№2 бу шығырлы қондырғысы

3.6
ПР-5525-9010-1,4 ст.№3 бу шығырлы қондырғысы

4
Қазіргі жылулық сүлбенің сипаттамасы

5
РЖЭО кеңейту

5.1
РЖЭО кеңейту үлгісінің негізделуі

5.2
К-17-1,6 шығырлы қондырғының техникалық мінездемесі

5.3
К-17-1,6 шығырлардың машиналық бөлімде орнатудың ұсынылатын үйлестіру үлгісі

5.4
РЖЭО айналымды суқамдау жүйесін кеңейту

5.5
Қосымша градирняны салу үшін құрылыс аймағын таңдау

6
К-17-1,6 шығырдың конденсациялық және жылулық сүлбесінің сипаттамасы

7
К-17-1,6 шығырдың жылулық есебі

7.1
Бастапқы мәліметтер

7.2
Реттеуіш сатының жылулық есебі

8
К-17-1,6 шығырдың жылулық сүлбесінің есебі

9
РЖЭО-ның ыстық сумен қамдау және жылуландыруға жылулық жүктемесінің есебі

9.1
tн.о, tнв температуралары үшін жылу жүктемесінің есебі

10
РЖЭО айналым жүйесінің есебі

11
Қосалқы жабдықты таңдау

11.1
Шық сорғыштарын таңдау

11.2
Төмен қысымды қыздырғышты таңдау

11.3
Конденсаторды таңдау

11.4
Айналым сорғыштарын таңдау

12
Автоматика

12.1
К-17-1,6 шығырдың автоматикалық реттеу және қорғаныс жүйесі

12.2
Функционалды бақылау сүлбесін жасау

12.3
Шығырға бу шығыны үшін сүйірлендіргіш құралының есебі

13
Қоршаған ортаны қорғау

13.1
Жылулық энергетиканың экологиялық проблемалары

13.2
РЖЭО кеңейту жобасындағы қоршаған ортаны қорғау

13.3
Ауа алабын қорғау бойынша іс-шаралар

13.4
РЖЭО қазандардан зиянды шығыстың есебі

13.5
Вентури құбырымен жабдықталған күлұстағыш қондырғының есебі

13.6
РЖЭО-да суды пайдалану және суды бұру

13.7
Жерасты суларын ластанудан сақтау бойынша іс-шаралар

14
Еңбекті қорғау

14.1
Қазақстан Республикасының "Еңбекті қорғау және қауіпсіздігі" туралы заңынан үзінді, 6 бап

14.2
Қайғылы жағдайларды талдау және статистикасы

14.3
Жөндеу персоналына қойылатын қауіпсіздік талаптары

14.4
Орталық жылулық щит машинистінің жұмыс орнын жарықтандырудың есебі

15
Экономика

15.1
Күш өрісін талдау

15.2
Мақсат тармағын құру

15.3
РЖЭО құрылыс үйлесімі

15.4
РЖЭО кеңейту шығындарын есептеу

15.5
РЖЭО кеңейту үлгісінің экономикалық әсерінің және құнының қайтарылу мерзімінің есебі

15.6
Кеңейтуден кейін РЖЭО техникалық-экономикалық көрсеткіштерінің есебі

Пайдаланған әдебиеттер тізімі

А қосымша

Кіріспе

Көптеген өнеркәсіптік дамыған елдердің үкіметтерінің саясаты жылуэлектрорталықтарын (ЖЭО) салу және қызмет ету мерзімін ұзартуды жақтауға бағытталған, яғни екі түрлі энергияны өндірудің қиыстырылған түрін дамыту.
Бұл салада ластаушы заттардың төмен эмиссиясын қамтамасыз ететін, бірақ жоғары капиталды шығынды болатын төмен қуатты шығырлар жаңа технология болып табылады. Оларды қолдану кезінде отынды үнемдеу табиғи газдағы іштен жану қозғалтқыштарының үнемдеуімен шамалас болады.
ЖЭО-да өндірілетін электр энергиясы электр жүйесінен алынатын энергияға қарағанда экономикалық артықшылықтарға ие болады. Әсіресе электр энергиясы ірі тұтынушымен бір алаңда өндірілгенде өткізгіш және таратқыш торапты және қосалқы станцияны салуға (құрылысы энергия құнының 30%) қаржы үнемделеді, тұтынушының қайту жылуын пайдалану мүмкіндігі пайда болады, электр энергиясының құны да бәсекелестікке әсер етеді.
Сату нарығын жаулап алу үшін АҚ "ССГПО" өндірілетін өнімнің өздік бағасын төмендетуі тиіс. Бұны іске асыру үшін негізгі өндірісті өзіндік арзан электр энергиясымен қамтамасыз ету қажет.
Екі төмен қуатты щығырды орнату арқылы ЖЭО кеңейту өзіндік электр және жылу энергиясының үлесін арттыруға мүмкіндік береді. Сөйтіп, өнім бағасы төмендейді, сонымен қатар ТГ ст.№3 шығырын жүктеу арқылы ЖЭО жазғы мезгілде толық қуатпен жұмыс істей алады.

1 ЖЭО технологиялық сүлбесінің сипаттамасы

Рудный ЖЭО бес сатымен салынған. 1961 жылдың тамызда ЖЭО 1-ші қатары 25 МВт іске қосылды. Оның құрамына ТП-170 ст.№1 қазаны, ст.№1 Т-25-90 шығыры, ТВС-30 өндіргіші және ТДТНГ-31500110 байланыс трансформаторы кірді. 1962 жылы ст.№2 өндіргіші жүктелді, 1964 жылы ст.№3 өндіргіші. Энергикалық қазандар ст.№2-5 сәйкесінше 1961, 1963, 1981, 1994 жылы іске қосылды. 1964 жылдан 1976 жылға дейін ст.№1-5 ПТВМ-100 су қыздырғыш қазандары жұмысқа қосылды.
ЖЭО жылулық график бойынша электр энергиясын конденсациялық режимде өнірумен жұмыс істейді. ЖЭО жылулық сүлбесі бөліктік принциппен бу және су бойынша көлденең баланыспен орындалған. ЖЭО айналымындағы шығындарды толтыру буды жылулық жинағышқа 1,2 ата қысыммен беретін буландырғыш қондырғылармен іске асады.
ЖЭО-дан жылуды жіберу Рудный қаласының өнеркәсіп аймағы үшін ыстық сумен, ал ССГПО үшін бумен іске асады. Ыстық сумен қамдау жүйесі жабық. Жылу берудің температуралық графигі - қыста-130[0]С, жазда 70[0]С. Рудный қаласына жылуды жеткізу диаметрлері 500, 700 және 800 мм екі құбырла жүйемен үш бас жол арқылы іске асырылады.
Екібастұз көмірі РЖЭО-ға арнайы жартывагондармен жеткізіледі, олар таразымен өлшеніп көмір қоймасының жүк түсіру эстакадасына жіберіледі. Принциптік сүлбесі 1-1 суретте көрсетілген.
Содан кейін қоймадан көмір кранмен вагондарға жүктеліп, қабылдау бункерлеріне түсіріледі. Қабылдау бункерінен және көмір қоймасынан көмір ұнтақтағыш корпуақа түседі, содан соң конвейермен тозаңжүйелерінің бункеріне жеткізіледі. Әрбір қазан шарлы дағыралы диірменмен екі тозаң жүйесімен жабдықталған, оларда ұнтақталған көмір үгітіліп, ыстық ауамен кептіріледі. Дайын көмір тозаңы оттықтарға тасымалданады. Қазан үшін ыстық ауаны дайындау: үрлегіш қазандықтың үстіңгі бөлігіндегі (жазда) немесе тікелей сыртқы ауаны (қыста) сорып, қазанның конвективті бөлігінде орналасқан ауақыздырғышқа жібереді. Әрі қарай ауа тозаң жүйелеріне және оттықтарға өтеді. Энергетикалық қазандардың жағу отыны-газ. Табиғи газ ЖЭО-ға магистралды газ жолынан ГРП арқылы өтеді, онда оның шығыны тіркеліп, қысымы реттеледі.
Отынды (көмір) жаққан кезде қож бен күл түзіледі. Қож ошақтың астына түсіріледі, ал күл қазанның газ трактіне түседі. Онда Вентури құбырлы сулы күл-ұстағыштарда ұсталынып, сумен қож арнасына шайылады.

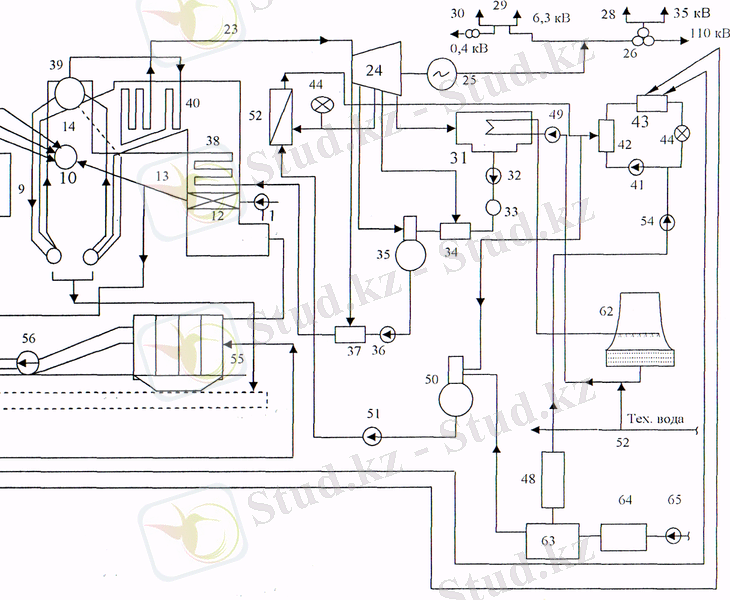

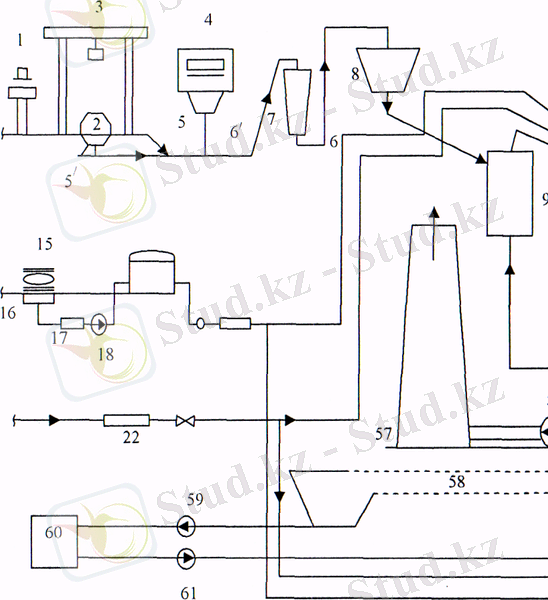

Сурет 1.1 - РЖЭО технологиялық процесінің қағидалы сүлбесі.

Күлқожды қоспа сарқыма сумен багерлі сорғыштардың зумпфіне түседі, ол оны ЖЭО-дан 8,5 км қашықтықта орналасқан күл төгіндісіне тасымалдайды. Күл төгіндісінде қоспа тұнады, ал су қайтадан РЖЭО қожшығару жүйесіне оралады. Күл төгіндісінің үрлеу суы Василевск буландырғыш-жинауышына түседі.
Қазанға келетін қоректік су үнемдегіште қанығу температрасына дейін қыздырылады. Дағыдара субулы қоспадан буды бөліп алады. Бу әрі қарай бу аса-қыздырғышқа кетеді, ал су дағырадан түсіру құбырлары арқылы төменгі жинаушыға түседі. Қалқанды құбырлар арқылы ол қайтадан дағыраға түседі. Бу аса қыздырғыштан бу шығырға беріледі, онда жұмыс торларында және қалақшаларда будың жылулық энергиясы айналудың кинетикалық энергиясына айналады.
Бу ст.№3 шығырдың ағынды бөлімінен өтіп 1,2 ата бойлерде тораптық суды қыздыру үшін жинауышқа түседі. Ст.№1,2 шығырдан кейін будың бір бөлігі конденсаторға түседі. Конденсатордан шық деаэраторға төмен қысымды қыздырғыштар арқылы шық сорғышымен тасымалданады. Деаэратордан қоректік су үнемдегіштерге жоғары қысымды қыздырғыштар арқылы қоректік сорғышпен тасымалданады. Регенеративті қыздырғыштардың қыздыру ортасы болып шығырдың реттелмейтін алуының буы болып табылады.
Тұтынушыға жылуды жіберу ТГ ст.№1,2 жылуландырғыш алуынан және ТГ ст.№3 кері қысымынан алынады, РОУ-1008-13 және РОУ-1001,2-2,5 ата. Жылуландыруға ыстық су жылуландырғыш алудан және буландырғыштың буынан алынады. Тұтынушыдан қайтатын су қаланың және өнеркәсіп аймағының жинауыштарына түседі. Ыстық сутарату сүлбесі - ашық, жылу торабынан. Жылу торабы үшін қоректік суды дайындайдың технологиялық сүлбесі: су сорғышпен бойлер (1,2 ата бумен 45-500С қыздырылады) арқылы химиялық цехке тасымалданады. Химиялық цехте су алдын-ала тазартудан өтіп, Na-катионитті сүзгілерде жұмсартылады. Химиялық тазартудан кейін су вакумды деаэраторға түседі, әрі қарай тораптық сорғыштарға беріледі. Тұтынушының және ЖЭО өзлік қажеттіліктерінің шығы сүлбеге қайтарылмайды.
Будың және шықтық сыртқы және станциялық ішкі шығындарын толтыру үшін И-600 буландыру қондырғысы қарастырылған. Су 40-500С температурамен химиялық цехте механикалық және 2 сатылы Na-катионитті сүзгіде тазартылып шығырлы цехтің деаэраторына түседі, одан сорғышпен буландырғышқа беріледі. Буландырғыштың екінші буы 1,2 ата жинауышқа айналымдағы шығындарды толтыру үшін түседі.
Турбоөндіргіш станцияның өздік қажеттіліктері үшін ГРУ-6 кВ шинамен трансформатормен қосылған, ал тұтынушыға ОРУ-110 кВ арқылы 35 кВ және 110 кВ сымы бойынша.

Газтазарту құралдары

Түтіндік газдарды ластаушы заттардан тазарту үшін станцияда Вентури құбырымен сулы МВ-ВТН күлұстағыш скруберлер қолданылады. Қазандардың түтіндік газдары биіктігі 180 м, ернеуінің диаметрі 6,0 м мұржа арқылы шығарылады.

Отын шаруашылығы

Отын шаруашылығы келесіден тұрады: ұзындығы 140 м жүк түсіру құралы, отын беру екі жолды тракты, ұнтақтағыш құрал, ұзындығы 400 м жүк түсіру эстакадалар, сыйымдылығы 140000 тонна отын қоймасы. Қойма Блейхерм фирмасының кранымен жабдықталған, өткін 60 м, сыйымдылығы 10 м3, өнімділігі 300тсағ, 3 Д271 бульдозер және бір 1-727 виброкаток. ЖЭО отынберу өнімділігі - 200 тсағ.
Жүк түсіру құралы АП-150х300 екі қалақшалы қоректендіргішпен және 2хАП-175-400 жабдықталған.
Отын беру тракты - екі жолды В=800 лентамен. Ұнтақтағыш құрылғы - 4 бөлімді, СМ-170А өнімділігі 200 тсағ ұнтақтағыштармен. Қоймадан өтын қабылдау бункеріне түседі, одан кейін №5 конвейерге, №1А конвейерге, ал №1Б конвейеріне түсіргіш көмегімен түседі. Вагон таразысы жүккөтергіштігі 200 тонна орнатылған.

РЖЭО химиялық су тазарту

Бу қазандары буландырғыш пен бу түрлендіргіштердің дистилятымен қоректенеді. Олар үшін су мөлдірлеткіште коагуляциямен әктендіру арқылы дайындалады. Механикалық сүзгілерде 2 сатымен тазартылады. Қондырғының өнімділігі 64 м3сағ.
Сумен қамдау көзі-қалалық су құбыры. 500 м3сағ су мөлдірлеткіште әктендіріледі, механикалық сүзгіден өтеді, Na-катиондау бір сатылы, екінші ағым 1300 м3сағ. Жалпы өнімділігі 1800 м3сағ.

Техникалық сумен қамдау жүйесі

ЖЭО техникалық сумен қамдау жүйесі - айналымды. Салқындатқыш ретінде градирня қолданылады. Суландыру ауданы 1600 м2. Салқындатқыш судың жалпы шығыны 14000 м3сағ болады. Салқындатқыш су конденсаторға табиғи тегеурін арқылы өтеді. Қыздырылған су айналым сорғыштарымен қайтарылады.

Гидрокүлшығару жүйесі

ЖЭО гидрокүлшығару жүйесі айналымды, гидравликалық, өзіне багерлі сорғыш станциясын, болат күлқож құбырларын, су жолдарын, мөлдір судың сорғыш станциясын және күл төгіндісін құрайды. Багерлі сорғыш станциясы күл мен қожды қазаннан алады. Суару сорғыштары мөлдір суды Вентури құбырына береді. Скруберді суаруға, күл мен қожды тасымалдауға, салқындатуға мөлдірленген су НГЗУ жинауышынан алынады.
2 РЖЭО басты ғимаратының құрылымы және бас жоспары

РЖЭО алаңы Рудный қаласынан солтүстікке қарай екі километр қашықтықта орналасқан. Геологиялық тұрғыдан РЖЭО барлық алаңы 12 м тереңдікке төрттік неогенді және полеогенді қабаттардан құрылған.
РЖЭО алаңы шегіндері жер кескінінің жоғарғы нүктелері 172,5-тен 179,5-ке дейін жердің еңіс бағытында жатыр.
Жер асты суларының деңгейі ұсақ түйіршікті топыраққа ұласқан. Су деңгейінің абсолютті белгілі 175,1-176,1 м жер бетінен. Жер сулары тербелісінің амплитудасы 0,5 м, сулар құрылысқа зиянсыз.
Жердің қатуының орташа тереңдігі 2,5 м.
ЖЭО алаңының аймағы сейсмоқауіпсіз.
РЖЭО құрылысына бөлінген жердің ауданы 216,9 га. Құрамында: электрстанция алаңы 72,9 га; күл төгіндісі 45,4 га.
Берілген жобада тек ғана РЖЭО алаңының бас жоспары қарастырылады.
Электр станцияның алаңында РЖЭО басты ғимараты, біріктірілген қосалқы корпус, қатты отын қоймасы, ұнтақтау корпусы, градирня, трансформаторлар, ашық тарату құралдары, әкімшілік-лабораториялық ғимарат орналасқан.
РЖЭО алаңы өзеннің сол жақ жағасында орналасқан. Сыртқы автожолдармен алаң ұзындығы 0,9 км жолмен байланысқан.
Электрстанция территориясының тік жоспарлануы мүмкіндігінше жергілікті табиғи бедерді сақтаумен жасалған. Сонда да ол судың ғимараттардан ең қысқа жол бойынша арнайы арналарға ағуын қамтамасыз етеді. Жоспалланатын алаңдардың минималды еңістері 0,005-0,008 қабылданады.
Ғимараттардың қабырғалары бойымен ені 500 мм кем емес, төбенің шығысынан 200 мм ұзын, еңісі 0,03-0,10, қабырғадан сыртқа бағытталған шығыстар орнатылған.
Машиналық бөлім мен қазандық цехтің едені 0,0 м белгіде орналасқан. Жыл бойы Рудный қаласында орташа жылдамдығы 5 мс желдер басым болды. Олар оңтүстік-батыс (22%) және батыс бағытта соғады.
Басжоспар үйлесімінің техникалық-экономикалық көрсеткіштері:
1 Электрстанция алаңының ауданы F=72,9 га
Ғимараттар алып жатқан аудан Ғзд=10,7 га
Ғимараттар, темір және автожолдар ауданы Ғсум=93 га
Өнеркәсіптік алаңның меншікті ауданы

Территорияны пайдалану коэффициенті

Құрылыс коэффициенті

Жел бағытының қайталануы, %; желдің орташа жылдамдығы, мс; желдің минималды және максималды жылдамдығы, мс (Құрылыс климатологиясы және геофизикасы нормалары бойынша СНИП-01.01.82). Рудный қаласы үшін 2.1 кестеде берілген.

Кесте 2.1 - Жел бағытының қайталануы, %; желдің орташа жылдамдығы

С
СШ
Ш
ОШ
О
ОБ
Б
СБ
Румб бойынша максималды орташа жылдамдық
Қантар

10
4,3
11
4,3
3
3,4
6
4,3
28
5,2
27
2,8
8
5
7
4,2
Румб бойынша минималды орташа жылдамдық
Шілде

23
5,1
15
4,7
6
4,2
5
4,1
8
4,1
9
4,3
13
4,9
21
5,1

2.1 Басты ғимараттың үйлестірілуі

Көлемдік жоспарлау бойынша басты ғимарат 3 шығырды орнатуға жобаланған: Т-5825-90, Т3В - 63-243, ТР-55-901,6, және бес қазанды орнатуға: ТП-190, ТП-190, БКЗ-220, БКЗ-260, БКЗ-270. Ғимарат бес өткіннен тұрады: машиналық бөлім, 27 м өткіні, А-Б қатары; диаэраторлық бөлім, өткен 9 м, Б-В қатары; бункерлік бөлім, өткіні 9 м, В-Г қатары; қазандық бөлім, өткіні 27 м, Г-Д қатары; түтінсорғыш, өткіні 9 м, Д-Е қатары.
Бағандардың адымы 6 метр қабылданған.
Машиналық бөлім шығырлардың бойлық орналасуымен үйлескен және жүккөтергіштігі 75,25 т кранмен жабдықталған.
Машиналық бөлімнің негізгі белгілері: шықтық бөлімнің едені 0,0 м; шығырларды күту белгісі 8,0 м; жаппалардың асты 20 м. Машиналық бөлімнің шықтық бөлігінде шығырлардың фундаменттері, конденсаторлар, қоректік (ПЭН-270-150), шықтық (КСД5х3) және құрғатқыш сорғыштар, электр майсорғыштары, салқындатқыш су сорғышы (20НДН 24), регенеративті және тораптық қыздырғыштар орналасқан.
Шығыр және өндіргіш дірілден қорғану үшін басқа құрылымдардан бөлек орналасқан құрама іргетасында орнатылады. Олардың айналасында күту алаңдары жасалады. Регенеративті қыздырғыштар шығырдың оң жағында темір бетонды қаңқада орналасады. Қыздырғыштардың орналасуы құбырлардың ыңғайлы үйлестірілуіне байланысты.
Қосалқы жабдықтарды қызмет ету үшін шығырды күту алаңы мен шықтық бөлімнің едені арасында аралық алаңдардың екі қабаты қарастырылған.
Қалтада (А-А қатары) тораптық 10НМК-1000 80 (140) және айналымдық сорғыштар мен құбырлары орналасады.
Бункерлік - деаэраторлық бөлім, Б-В-Г өткіні, басты ғимарат қаңқасының беріктік өзегі болып табылады. Б-В өткінде орналасады: -2,1 м - РУСН, ГРУ кабельдер жолдары; 0,0 м - РУСН-6,3 және 0,4 кВт; 8,0 м - басқару орталық қалқаны; 10 м - жоғары қысымды құбыр жолдары, РОУ; 14,0 м - 6 және 1,2 ата деаэраторлар. Оларды жөндеу үшін 2 кран, көтергіштігі 10 т орналасқан. В-Г өткінінде орналасқан: көмір бункері; 0,0 м - ШБМ 287470 және үрлегіш ВМ-18 ДЛ; 8,0 м - көмір қоректендіогіш; 0,0 м - 21,0 м дейін - көмір бункерінің таспалы тасығыштары.
Бұл бөлім қазандықтан В қатары бойынша қабырғамен (0-23,1 м), 23,1 м белгіде жаппамен және Г қатары бойынша қабырғамен (23,1м 29,4 м) бөлінген.
Қазандық цехте 0,0 м +34,8 м дейін ТП-190, БКЗ-220, БКЗ-260 және БКЗ-270 орналасқан. 0,0 м белгіде гидрокүлшығару жабдығы, үрлегіштер ДН-22х2-0,62 және багерлі сорғыштар тұрады. Қазандар жеке қаңқаларда орналасқан, жәндеу үшін көтергіштігі 30 т екі кран орнатылған.
ДН-20х2 және ДН-22-0,62 түтін сорғыштары Д-Е қатарында орналасқан. Басты ғимаратта автомобиль кірісі бар жөндеу алаңдары қарастырылған.

3 Қазандық және шығырлы цехтің негізгі жабдығы

3.1 БКЗ-220-100-9 (ПК ст.№4,5) қазанның қысқаша сипаттамасы

Е-220-9,8-510 КТ бу қазаны (БКЗ-220-100-9 модель) бір дағыралы, тік-суқұбырлы, табиғи айналымды, жарғақты тақталармен, Екібастұз көмірін және табиғи газды жаққанда, жоғары қысымды буды алу үшін арналған. Қазан П-тәрізді сүлбе бойынша құрылған.
Қазан келесі номиналды көрсеткіщтерге жобаланған: бу өнімділігі - 220 тсағ; дағырадағы бу қысымы - 11,4 МПа; бу қысымы - 9,8 Мпа; бу температурасы - 5100С; қоректік су температурасы - 2150С.
Қазан аралық бункері бар екі жеке тозаңдайындау жүйесімен жабдықталған. Отын өнімділігі 16 тсағ ПСУ 700х4000 қоректендіргіштерімен диірменге беріледі. Көмірді үгіту және кептіру екі ШБМ 287470 шарлы дағыралы диірменде іске асырылады. Олардың өнімділігі 32 тсағ.
Кептіргіш агент пен көмір тозаңын тасымалдау үшін жүйеге ВМ-18Дл диірмендік үрлегіші орнатылған:
5% қорымен өнімділігі - 40,9х103 м3сағ;
25% қорымен толық тегеурін - орта температурасы 700С болғанда 10400 Па;
айналым жиілігі 1480айнмин.
Диірменнен кейін ауалы қоспа диаметрі 3300 мм СПВШ 33001200 ажыратқышқа түседі. Ажыратқышта қоспадан тозаңның ірі бөлшектері алынып, қайтадан диірменге жіберіледі. Ұнтақтаудың қажетті жіңішкелігі ажыратқыш қалақшаларының орналасуымен жөнге салынады.
Ажыратқыштан кейін ауалы қоспа диаметрі 2360 мм ЦП-2 құйынғыға түседі де, тозаң ауадар айырылып көмір бункеріне түседі. Бункерден тозаң ППЛ 10А қалақшалы тозаң қоректендіргіштерімен оттықтарға беріледі. Қоректендіргіштердің әрқайсының өнімділігі: максималды 14, номиналды 10, минималды 2,8 тсағ. Өнімділік электр қозғалтқыштың айналым санын өзгерту арқылы реттеледі.
Қазан екі ВДН-20 үрлегішімен жабдықталған: 10% қорымен өнімділігі - 131,2х103 м3сағ. Үрлегіш айналым жылдамдығымен және бағыттауыш құралмен реттеледі.
Суық ауа қазандықтың үстіңгі бөлігінен және сырттан сорылып алынады. Газдарды сору үшін қазанда ДН-22х2-0,62 екі түтінсорғышы орнатылған: 10% қорымен өнімділік - 170,7х103 м3сағ, 20% қорымен толық тегеурін - орта температурасы 710С болғанда 2960 Па, айналым жиілігі 745 айнмин. Түтін сорғыштың өнімділігі қуаты 325160 кВт ДА304-450 электр қозғалтқышымен реттеледі. Түтіндік газдарды күлден тазарту үшін Вентури құбыры орнатылған сулық скруберлерден тұратын күлұстағыш қондырғы қарастырылған. Қайта құрудан кейін ПК ст.№4,5 бу өнімділігі сәйкесінше 260 және 270 тсағ дейін өсті.

3.2 ТП-190 (ПК ст.№1,2) қазанның қысқаша сипаттамасы

ТП-190 (ТП-21) жоғары қысымды қазан екі дағыралы, тік - су құбырлы табиғи айналыммен, 2 сатылы буландырғышпен, будың дағыралы жууымен. Дағырада 110 атм қысымдағы қазанның жобалық өнімділігі 190 тсағ, аса қызған бу температурасы - 5100С, қоректік су температурасы - 2150С. Қазанның ошағы камералы, көлемі 885 м3, 20 болат Ø 76х6 мм құбырлармен қалқандалған. Қалқандардың қыздыру беті - 480 м2. Бу аса қыздырғыш - иірлі, тік, конвективті, 2 сатылы. Аса қыздырғыштың қыздыру беті - 1635 м2. Сулық үнемдегіш қарсы ағынды, 2 сатылы, қайнаған типті. Қыздыру беті 1400 м2. Үнемдегіште суды қыздыру 2150С-ден 3150С-ге дейін.. Ауа қыздырғыш - қарсы ағынды, 2 сатылы, үнемдегішке қиылыстыра орналасқан. ПК ст.№1 тік Вентури құбырлы 4 жүрісті скруббер орнатылған. ПК ст.№2 жатық Вентури құбырлы бір жүрісті төрт скруббер орнатылған. Күл мен қож өнімділігі 800 м3сағ ГР 80071 багерлі сорғыштармен алынады.
Сору-үрлеу қондырғысы құралады:
Екі Д-20х2 түтінсорғыштан, өнімділігі 205000 м3сағ, айналым саны 730 айнмин, статикалық тегеурін 400 мм су бағ. Түтінсорғыштың жетегі ДАМСО 15-7-10, қуаты 260 кВт, ток күші 35А.
Екі ВД-18 үрлегіштен, өнімділігі 105000 м3сағ, 740 айнмин, статикалық тегеурін 240 мм су бағ.
Тозаң дайындау қондырғысы 2 жеке жүйеден, ортақ бункерден және ортақ диірменді үрлегіштің тегеурінді шаршысынан тұрады. Тозаң дайындау жүйесі жабдықталған: екі ШБМ-287410.

3.3 БКЗ-220-100 (ПК ст.№3) қазанның қысқаша сипаттамасы

БКЗ-220 қазаны тік-суқұбырлы, табиғи айналымды, Екібастұз көмірін жазуға арналған. Қазанда екі ШБМ-287410 дағыралы диірмен, өнімділіктері 25 тсағ, орнатылған. Қазан келесі параметрлермен жұмыс істейді: өнімділігі 220 тсағ; дағырадағы қысым 110 атм; аса қызған бу қысымы 100 атм; аса қызған бу температурасы 5100С; қоректік судың температурасы 2150С. Қазан П-тәрізді сүлбемен үйлестірілген.

3.4 Т-5825-90 ст.№1 бушығырлы қондырғысы

Шығыр реттеуші саты ретінде екі қатарлы доңғалақ және 19 қысым сатысы орнатылған бір цилиндрлі қондырғы болып табылады. Номиналды қуаты 58 МВт, тұйықтауыш қақпа алдындағы қысым 90 атм, температура 5050С. Шығырдың ЖҚБ екі қатарлы реттеуіш сатыдан және 15 қысым сатысынан, ал ТҚБ реттеуші сатыдан және 3 қысым сатысынан тұрады. Шығырдың роторы иілгіш. Ротордың бірінші 2 дискі білікпен бірге жасалған, қалған 9 отырғызылған. 2-18 сатының дискілерінде жүк түсіргіш тесіктер бар. Шығырдан 4 реттелмейтін алу және 1 реттелетін алуы жасалған.
Реттелетін алу 16-шы сатыдан кейін жасалған. Шығырдың бу таратуы саптамалы. Шығыр ТЗВ-63-243 өндіргішімен жабдықталған. Олардың роторлары жартылай иілгіш муфтамен жалғастырылған. Алулардағы қысым: ЖҚБ-126 кгссм2; 2 алу-15 кгссм2; 3 алу-6 кгссм2; ТҚБ-4 алу-2,5 ата. Щығырдың сүлбесіне 2 жоғары қысымды қыздырғыш: ПВД-4 15 ата, ПВД-5 26 ата; және 3 төмен қысымды қыздырғыш кіреді: ПНД-4 0,5 ата, ПНД-2 1,2-1,5 ата, ПНД-3 6 ата. Майлықты қыздырғыштан салқындату конденсатордың шығымен іске асырылады. Шығырдың май жүйесіне кіреді: басты май сорғышы, электр май сорғышы, апатты май сорғышы, 3 майсалқындатқышы.
Майсалқындатқыш МП-37 типті. Жүйеде сыйымдылығы 14 м3 бак бар. Шықтық қондырғы конденсатордан, 2 шық сорғыштан, 2 негізгі эжектордан, 1 жіберу эжекторынан, 2 айналым сорғышынан тұрады.
Конденсатор 25-КСЦ-6 екі жүрісті, беттік типті, айналым суы бойынша 2-ге бөлінген.
Конденсатордың сипаттамасы: жүктеме-90 тсағ; салқындату беті 2000 м2; жұмыс қысымы 0,056 ата; салқындату суының қалыпты температурасы 200С, максималды 330С; 200С су шығыны - 4500 м3сағ, 330С-5000 м3сағ. Шық эжектор, майлық қыздырғыш, ПНД-1,2,3 арқылы 6 ата деаэраторға өтеді.

3.5 Т-5425-90 ст.№2 бу шығырлы қондырғасы

Шығыр реттеуші сатыдан және 19 қысым сатыдан тұратын бір цилиндрлі қондырғы болып табылады. Номиналды қуаты 54 МВт, тұйықтағыш қақпа алдында қысым 90 атм, температура 5050С. ЖҚБ екі қатарлы реттеуіш және 15 қысым сатысынан тұрады, ТҚБ реттеуіш сатыдан және 3 қысым сатыдан тұрады. Шығырдың роторы иілгіш. Шығырда 4 реттелмейтін және 1 реттелетін бу алуы бар.
Реттелетін алу 16 сатыдан кейін орналасқан. Бу тарату - саптамалы. Шығыр ТЗВ-63-243 өндіргішімен жабдықталған. Олардың біліктері муфтамен жалғастырлған.
Алулардағы қысым: ЖҚБ 1 алу - 26 кгссм2; ТҚБ 4 алу - 2,5 ата. Жылулық сүлбе және шықтық қондырғы ст.№1 сәйкес келеді.

3.6 ПР-5525-9010-1,4 ст.№3 бу шығырлы қондырғысы

ТР-55-901,4 бу шығыры номиналды қуаты 55 МВтсағ, 3000 айнмин, реттелетін бу алуы, реттелетін кері қысыммен өндіргішті жетекке арналған. Өндіргіш ТЗВ-63-24Е, қуаты 63000 кВт, кернеуі 6000 В.
Шығыр келесі параметрлермен істейді: максималды қуаты 60 МВтсағ номиналды қуаты - 55 МВтсағ; жаңа бу қысымы 90 ата; температурасы 5000С; жаңа бу шығыны - 305 тсағ; өндірістік алу 130 тсағ; номиналды кері қысым 1,4 ата. Шығыр үнемі кері қысымда істеуі тиіс, кері қысымға шығыстағы температура 2000С аспауы тиіс: 1,2 ата кері қысымда шығын 20-40 тсағ, ал 2,5 ата-60,5 тсағ.
Шығырда номиналды қысымы 10 ата реттелетін өндірістік алуы бар. Қоректік су 3 қыздырғышта қыздырғышта: 1-төмен қысымды, 19-сатыдан кейінгі алудан қоректенеді, екеуі жоғары қысымды, 13 және 9 сатыдан кейін қоректенеді. Өндірістік алу 8-13 ата, шығырдың кері қысымы 1,2-2,5 ата.
Шығыр 23 бір қатарлы қысым сатысы бар бір цилиндрлі қондырғы болып табылады. Шығырда 3 реттелмейтін және 1 реттелетін алу бар.
Шығыр мен өндіргіш роторлары жартылай иілгіш муфтамен жалғастырылған. Ротрдың 1-ші 16 дискі білікпен ортақ, ал қалған 7 диск отырғызылған. Шығыр қақпалы реттеледі. Шығыр лабиринтті бу тығыздамаларымен жабдықталған. Шекті тығыздамалардан сорылатын бу ПС-100-2 қыздырғышта шықталады. Тығыздамалардан бу ХЗ-25-220-1 эжекторымен, 220 кгсағ алынады. Салқындату үшін эжектор 2 сатылы тоңазытқышпен жабдықталған.
Жоғары қысымды қыздырғыштар қореқтік суды қыздыруға арналған. Қоректік су қыздырғыштардың екі сатысынан өтіп 2250С дейін қыздырылады. ПВД-3 пен ПВД-2 қыздырғыш буы 6 ата деаэраторға алынады.
Төмен қысымды қыздырғыш бойлерді қондырғының шығын қыздыруға арналған. ПНД-1-ге бу шығырдың 4-алуынан алынады. ПНД-1-ден бу шық жинауышқа барады, ал шық жинауыштан сорғышпен деаэраторға тасымалданады.

4 Жылулық сүлбенің сипаттамасы

Рудный ЖЭО жылулық график бойынша конденсациялық режимде жұмыс істейді. Жылулық сүлбе бөліктік принцип бойынша орындалған. ЖЭО шығындарын толтыру буландырғыш қондырғылармен 1,2 ата іске асырылады. Қазандарды және жылулық торапты қоректендіру үшін бастапқы су ішетін сапалы су ретінде алынады.
ЖЭО-дан жылуды ыстық сумен Рудный қаласының жылуландыру аймағына жібереді. Ыстық сумен қамдау жүйесі ашық.
Рудный қаласына Ду700,800,500 мм үшқұбырлы 3 бас жылу магистралімен беріледі. Жылулық энергияның негізгі тұтынушылары Рудный қаласы, поселоктер, Соколов-Сарыбай тау-кен байыту объектілері, қаланың өндіріс орындары, автобазалар, әкімшілік объектілері болып табылады.
ААҚ ССГПО технологиялық бу ст.№3 шығырдың алуынан, 5-7 кгссм2, 220-2300С беріледі. Шығыр ст.№3 тоқтауы кезінде технологиялық қажеттіліктерге бу қазандардан РОУ 1008-13 арқылы беріледі.
Жылуландыруға және желдетуге жылу ст.№3 кері қысымынан, ст.№1,2 алудан, РОУ 1001,2 ата және су қыздырғыш қазандардан екі контур бойынша берілді.
Қазандардың сипаттамалары 4.1 кестеде, ал шығырлардың 4.2 кестеде берілген.

Кесте 4.1 - Қазандардың сипаттамалары
Қазан түрі, жүйесі
Жасалу жылы
Номиналды максималды өнімділік
Жобалық отын
Қожшығару түрі
Пайдаланудан бастап істейді
1
2
3
4
5
6
Паровые котлы
ТП-170, бу, тік, су құбырлы, дағыралы
1957
190 тсағ
Экібастұз көмірі
Қатты
239628
ТП-170, бу, тік, су құбырлы дағыралы
1958
190 тсағ
Экібастұз көмірі
Қатты
215681
БКЗ-160-100Ф, булақ, тік, су құбырлы, дағыралы
1962
180 тсағ
Экібастұз көмірі
Қатты
214299
БКЗ-220-100-4, булақ, тік, су құбырлы, дағыралы
1977
220 тсағ
Экібастұз көмірі
Қатты
125914
БКЗ-220-100-9, булақ, тік, су құбырлы, бір дағыралы табиғи айналыммен
1990
270 тсағ
Экібастұз көмірі
Қатты
37032
Су қыздырғыш қазандар
ПТВМ-100 сулық, жылулындарғыш жасанды айналыммен
1963
75 Гкалс
Газ
Газ тәрізді
79828
- -
1965

80674
Кесте 4.1 - жалғасы
1
2
3
4
5
6
- -
1966
75 Гкалс
Газ
Газ тәрізді
82935
- -
1970

62858
- -
1976

59876

Кесте 4.2 - Жылуландырғыш шығырқондырғыларының көрсеткіштері
Қондырғының түрі және станциялық нөмірі (қыздырғыштардың түрі және саны)
Қуаты
Электр энергиясын өндіруі,
мың кВт.сағ
Пайдаланудан бастап істейді, сағ.

Электр, кВт
Жылу, Гкалсағ

Т-5825-90 ст.№1
(ПСВ-500-3 дана)
58000
116,6
419178
255036
Т-5425-90 ст.№2
(ПСВ-500-4 дана)
54000
97,6
396529
268473
Т-55-901,6 ст.№3
(ПСВ-500-3 дана)
55000
130
164854
241206
Барлығы:
167
344,2
980561

5 ЖЭО кеңейту

5.1 РЖЭО кеңейту нұсқасының негіздеуі

АҚ ССГПО сату нарығын жаулап алу үшін өндірілетін өнімнің өздік қуның төмендету керек. Бұған қол жеткізу үшін негізгі өндірісті өзінің арзан электр энергиясымен қамтамасыз ету қажет.
Екі төмен қуатты шығырды орнату арқылы ЖЭО кеңейту өзіндік электр және жылу энергиясының үлесін арттыруға мүмкіндік береді. Сөйтіп, өнімнің өздік бағасы төмендеп, сонымен қатар ТГ ст.№3 шығырын жүктеу арқылы ЖЭО жазғы мезгімде толық қуатпен жұмыс істей алады.
Жоғары айтылғаннан АҚ ССГПО үшін ЖЭО жылулық және электр қуатын минималды шығындарды шығындарда максималды пайдалану үлкен экономикалық мәнге ие екені көрініп жатыр.
Сондықтан жобада екі конденсациялық шығыр қондырғысын электр энергиясын максималды өндіру режимінде орнатуды ұсынамын. Шығырлар жыл бойы, тіпті жылуландыру жүктемесіз істеуі үшін ТГ ст.№3 ТР-55-901,6 шығырдың кері қысымына жылуландыру жүктемесіне парллелді К-17-1,6 шықтық құралдарын қосады.
Шығырлы қондырғыларын шығырлы цехтің машиналық бөлімінде коммуникациялық байланыстардың салыстырмалы төмен қайта құру көлемімен орнатады.

5.2 К-17-1,6 типті щығырлардың тезникалық сипаттамалары

РЖЭО-да электр энергиясының өндірілуін арттыру үшін орнатылатын шығырлардың техникалық сипаттамалары:
шығырдың түрі К-17-1,6
номиналды қуаты 17 МВт
жаңа будың номиналды қысымы 1,6 кгсм[2]
жаңа будың температурасы 112,7[0]С
жаңа будың максималды шығыны 222 тсағ
шықтандырғыштағы будың қысымы 0,078 кгсм[2]
ротор айналымының номиналды жиілігі 50"1 с (3000 айнмин)
Станционарлы, конденсациялық, реттелетін алусыз бу шығыры онымен бірге бір іргетаста орнатылатын айнымалы ток өндіргішімен бірге бір жетекті құрайды.
ААҚ Турбомоторный завод К-17-1,6 бу шығыры ТУ-24.О210651.24020-2001 техникалық шарттарға және МЕСТ-28 969-91 талаптарына сәйкес келеді. Климаттық орындалуы УХЛ 4.1 түрлі МЕСТ 1516069 бойынша. Шығырдың роторы сағат тілі бойынша айналады. Шығыр номиналды шығыннан 30-100% бу шығынымен ұзақ әрі тұрақты жұмысты қамтамасыз етеді.
Шығыр бір цилиндрлі қондырғы болып табылады. Ағынды бөлігі үш сатыдан тұрады.
Бу таралуы - дросельдік. Бу екі бу жолы арқылы жинауыштан цилиндрдің ішінде орнатылған жарғаққа, ал содан кейін реттеуіш жарғаққа беріледі. Реттеуіш жарғақ көмегімен шығырдың ағынды бөлігіне бу шығыны реттеледі.
Жұмыс істеген бу шығырдың шығыс құбыршасына тікелей қосылған беттік конденсаторға түседі.
Шығырдың роторы - отырғызылған дискілі.
Шығыр мен өндіргіштің роторлары қатты муфтамен жалғастырылған және төрт айналматірекке бекітілген. Тіреккермелі айналматірек шығырдың алдыңға бөлігінде орналасады.
Шығыр булық тығыздамамен жабдықталған (әр жақтан екі камерадан). Тығыздамалардың бірінші бөлімдеріне бу тығыздама жинауышынан түседі. Тығыздаманың қосымша қорек жолы болып өздік қажеттіліктер жинауышы табылады.
Шығырда екі бекіту пункті бар: біріншісі статорда (цилиндрде), басқасы роторда. Шығырдың бекіту пунктішығырдың осінде шығыс бөлігі тіректерінің көлденең шпонкаларының остік сызығымен қиылысуында орналасқан.
Шығырдың цилиндрі алдыңғы айналматіректің корпусына тірелмейді. Сондықтан да оған цилинддің жылулық ығысуы берілмейді.
Шығырда білік бұрағыш құрал бар. Ол шығырдың білігін 4 айнмин жылдамдығымен айналдырады.
Шығырдың маймен қамдау жүйесі шығыр мен өндіргіштің айналматіректердің майлануын қамтамасыз етеді, және де автоматты реттеу және қорғаныс жүйесін маймен қамтамасыз етеді.
Май багінің сыйымдылығы 14 м[3].
Реттеу жүйесіндегі майдың номиналды қысымы 14 кгсм[2].
Майлау жүйесіндегі майдың номиналды қысымы 0,8 кгссм[2].
Май реттеу жүйесіне басты центрден тепкіш сорғышпен беріледі. Сорғыштың білігі шығырдың білігімен тығыз бекітілген. Май бір мезгілде тізбектеп қосылған екі интекторға беріледі.
Бірінші сатының интекторы (басты) майды центрден тепкіш соғыштың сору құбыршасына беріп,оның жұмысына қажетті 0,3 кгссм[2] негіз береді, және екінші интектордың (майлау) камерасына береді. Ол майды майсалқындатқыш арқылы шығыр мен өндіргіштің майлау жүйесіне береді.
Шығыр іске қосылған кезде майды электр сорғыш береді. Сорғыш іске айнымалы ток электр қозғалтқышымен қосылады. Қондырғы тоқтағанда айналматіректерді қосымша электрсорғышы, ал апаттық қысым құлағанда қосымша немесе апат сорғышымен қамтамасыз етеді. Қосымша сорғыш айнымалы ток, ал апатты тұрақты ток электрқозғалтқышымен іске қосылады. Қосымша және апатты сорғыштар май қысымы төмендегенді өздігімен іске қосылады. Қысым сонда да төмендеп жатса, онда шығыр тоқтатылады. Бұл кезде білік айналдырғыш құралдың қорек жолы үзіледі.
Майды механикалық қоспалардан тазарту үшін май бағында сүзгілер орнатылған. Олардың құрылысы шығырды тоқтатпай сүзгілеугіш пакеттерді тез әрі қауіпсіз ауыстырылуын қамтамасыз етеді.
Майды салқындату үшін май багына үш майсалқындатқышы еңгізімен. Майсалқындатқыштың құрылысы май тамшыларының салқындатқыш суға өтуін жоққа шығарады.

5.3 Орнатылатын К-17-1,6 шығырлардың машналық бөлімде үйлестірілуінің нұсқасы

Шығырлы қондырғылар ААҚ ССГПО ЖЭО машиналық бөлігінде АБ қатарларының арасында 1726 осьтерінде орналасады.
ААҚ Уральский Турбомоторный Завод типтік үйлестірілуі ЖЭО машиналық бөлімінің құрылыс конструкцияларына және өлшемдеріне байланысты қайта түзетілген. Жобада құрылыстың және станциялық коммуникациялық жолдарының, жүк көтеру құралдарының сақталуы қарастырылған.
Шығырлар көлденең үйлестірілген, және жаңадан салынатын іргетасқа орнатылады.
Шығырда күтудің жедел белгісі 8,00 м.
Шықтық еденнің белгісі 0,00 м.
Аралық алаңдар шығырдың жабдығын қызмет ету талаптарына сәйкес орындалған.
Жедел 8,00 м белгіде негізгі құралдардан басқа негізгі және жіберу ілестіргіштері орналасады.
Б қатарында19 және 22 остер аймағында шығыр тығыздамасынан сору эжекторларын күтуге арналған жаппа жасалған.
Шығырлардың үйлестірілуімен өндіргіштің роторларын және конденсаторлардың құбырларын екі жаққа да алудың ыңғайлылығы қарастырылған.
5,00 м белгіде бу жолдары және сору эжекторлары орналасады. Дәл сол белгіде 18 осьте ПНД орнатылады.
4.70 белгіде шығырлардан сол жатқа май бактары тұр.
5.00 белгінің астында (2.400) құбырлар, конденсатордағы деңгейді реттеу құралы, шықтық сүзгілер орнатылады.
Шығырдан сол жаққа қарай 0,00 м белгісінде май бактары астында апаттық, жіберу және қосымша май сорғыштары орналасқан. 22 және 25 осте А қатарында өндіргіш майсалқындатқышы және ауа салқындатқышы суының сүзгілері орнатылған, 19 және 22 остердің аймағында минус 2.400 белгімен шық сорғыштары үшін ойықтар жасалған.

5.4 РЖЭО айналымдық сумен қамдау жүйесін кенейту

ЖЭО-да екі Т-5825-90 және Т-5425-90 конденсациялық шығыры. 25 КЦС-6 конденсаторымен, және бір ТР-55-901,6 шығыры орнатылған.
Бұл жобада 2 К-17-16 конденсаторымен шығырдың орнатылуы қарастырылған. Техникалық сумен қамдау жүйесі - айналымдық, суды градирняда салқындатумен.
Айналымдық техникалық сумен қамдау жүйесінің құрылыс құрамына кіреді:
қабықшалы мұнаралық градирня, суару ауданы 1600 м[2] және су шығыны 14000 м[3]сағ. Салқындату суының температурасы жазғы мезгілде 30-35[0]С; айналымдық сорғыштар ст.№1 және ст.№2 шығырларының.
тегеурінді Ду-700 мм су жолдары, ст.№1 және ст.№2 конденсаторында қыздырылған суды Ду-14000 мм жинауышына түсіреді; градирняда суды сорғыштар соруына жеткізетін қимасы 1500х2000 мм өздігінен ағу арналары. Жобада №2 градирняны, жеке орналасқан айналымдық сорғыштықтың және сорғыштық пен №2 градирня арасындағы құбыр жолдарын салу қарастырылған.
Суартқыш ретінде 000 Полимерхолодтехнка градирнясының пластмассалық суартқыш блоктары ТУ 2246-002, 12989016-97 бойынша қабылданған. Градирняның суартқышы 2 қабатты, 700х700х650 мм блоктардан алынған.
Ст.№4 және №5 конденсаторларына салқындатқыш суды сорғыштарын басты корпуста орнатудың мүмкіндігінің жоқтығына байланысты жеке орналасқан 4 сорғышпен жабдықталған айналымдық станцияны салуды қарастырамын.

5.5 Қосымша градирня салу үшін алаңғы таңдау

Градирняны салу аймағындағы жер сары-сұр түсті, ұсақ және дымқыл топырақты келеді. Қабаттың төменгі бөлігінде ұсақ тастар қосылады. Қабаттың қуаты 5,8-8,5 м. Құмның физикалық-мезаникалық қасиеті: ұсақ, табиғи ылғалдылығы - 5-28,5%; табиғи ылғалдылықтағы көлемдік салмақ - 1,91 гсм[3]; қанқаның көлемдік салмағы - 1,75 гсм[3]; құбыршықтық коэффициенті - 0,43-0,60; ішкі үйкеліс бұрышы - 30[0]; бекітілу күші - 0,05 кгсм[2]; деформация модулі - 200 кгсм[2].
Түбі ретінде қалыңдығы 500 мм фракциясы 40-60 мм, ұсақтасының фракциясы 10-20 мм дайындық алынған. Шартты 0,00 белгісі ретінде 179,35 м белгісі алынған. Градирняның сақиналық іргетасы және су жинау бассейінінің астына бағанды алаң салынады. Бағандар С7-30 МЕСТ-19804.1-79 бойынша алынған. Бағандар 1,8 м адыммен қағылады. Сақиналы іргетас тікелей бағандарға тіреледі. Мұнараның сақиналық іргетасы бүтін, В20, Ғ200, W6 бетоннан жасалады.
Іргетасты салу кезінде анкерлі болттарға аса назар бөлу қажет себебі олардың орналасуына мұнараның болат қанқасының орнатылуы тікелей байланысты.
Сужинауыш бассеин үшін түбі В20, Ғ200, W6 бетонды негізден және диаметрі 20-30 мм тастан жасалған құрғатудан тұрады. Сужинауыш бассейіннің өзі В25, Ғ200, W8 бетоннан жасалады. Құрылыс аймағының сейсмикалық қауіптілігі - 5 баллдан аспайды. Топырақтың қату тереңдігі - 2,1 м.
РЖЭО кеңеюінің сүлбесі 5-1, 5-2 суреттерінде көрсетілген.

Сурет 5.1 - Электр қуатын 201 МВт дейін өсіру РЖЭО кеңеюінің ұсынылатын сүлбесі. Жазғы мезгіл

Сурет 5.2 - Электр қуатын 201 МВт дейін өсіру РЖЭО кеңеюінің ұсынылатын сүлбесі. Қысқы мезгіл

6 К-17-1,6 шығырдың жылулық және шықтық сүлбесінің сипаттамасы

Жоба бойынша шықтық қондырғының құрамына конденсатор, ауа алу құралы, шық сорғыштары, айналым жүйесінің ілестіргіші, су сүзгілері және құбырлар кіреді.
Конденсатор шығырдан келетін буды шықтау үшін, оның шығыс құбыршасындағы стретілуді қамтамасыз ету үшін арналған.
Конденсатор корпустан және үш құбыр шоғынан - екі негізгі, бір енгізілген, тұрады. Су камераларының қақпақтары алынатын. Негізгі шоқтардың сәкі люктарымен жабдықталған.
Шық жинауышында шық деңгейінің реттелуі және оның деаэрациясы іске асырылады.
Құбыр шоқтарын тазалау үшін олардың тізбектеп салқындатқыш судан ажыратылуы қамтамасыз етілген.
Ауа алу құралы конденсаторда және сиретілумен істейтін жылу алмастырғыш қондырғыларда қалыпты жылу алмасу процесін қамтамасыз етуге арналған. Ол екі негізгі және 1 қосу ілестіргішпен тұрады.
Негізгі ілестіргіш конденсатордан бу ауалы қоспаны сору үшін және бұл қоспаның жылуын негізгі шықты қыздыруға жіберу үшін арналған.
Негізгі ілестіргіш - бу ағынды, үшсатылы қондырғы аралық және шеткі салқындатқышпен. Салқындатқыштар корпустан және ажыратылмайтын құбыр шоғынан тұрады.
Аралық салқындатқыштан шық конденсаторға, ал шеткі салқындатқыштан жинауышқа түседі.
Жіберу ілестіргіші шығыр іске қосылғанда вакуумды тез жинауға арналған. Ол - бу ағынды, бірсатылы салқындатқышсыз қондырғы.
Үш КсВ-125-140-1 шық сорғыштары негізгі шықты жинауыштан алып, ПНД арқылы шық жинауышына беруге арнап орнатылған. Бір сорғыш қосалқы болып табылады. Сорғыштар айнымалы ток электр қозғалтқышпен іске қосылады.
Айналым жүйесінің ілестіргіші айналым жүйесі толтырылғында одан ауаны алу мен суды беруді жеңілдету мақсатымен орнатылған. Ол - буағынды, бірсатылы, салқындатқышсыз.
К-17-1,6 шығырлардың жылулық сүлбелері.
Жаңа бу ст.№4 және ст.№5 шығырларына Ду1400 екі бу құбыры арқылы ортақ жинауыштан 1,6 кгссм[2] беріледі. Шығыр алдында бу ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
