Бейнебақылау жүйесінің орнатылуы мен жаңартылуы


Жұмыс түрі: Дипломдық жұмыс
Тегін: Антиплагиат
Көлемі: 82 бет
Таңдаулыға:
Қазақстан Республикасының білім және ғылым министрлігі
Жезқазған политехникалық колледжі
ДИПЛОМДЫҚ ЖҰМЫС
Тақырыбы:
«Бейнебақылау жүйесінің орнатылуы мен жаңартылуы»
Орындаған: Аханова Маржан
ВТ- 41 тобы
2012 жыл
Жоспар
КІРІСПЕ . . .
1 ЖАЛПЫ БӨЛІМ . . .
1. 1 Бейнебақылау жүйесінің даму тарихы . . .
1. 2 Бейнебақылау туралы негізгі түсініктеме . . .
1. 3 Негізгі бейнебақылау жүйелері . . .
1. 3. 1 Сандық және аналогтық бейнебақылау . . .
1. 3. 2 Интернет арқылы желілік ІР-бейнебақылау . . .
1. 4 Бейнебақылау жүйелерін қолдану аймақтары мен негізгі міндеттемелері . . .
1. 5 Бейнебақылау жүйесінің негізгі мүмкіндіктері . . .
2 АРНАЙЫ БӨЛІМ
2. 1 Жезқазған политехникалық колледжінде бейнебақылау жүйесін орнатудың техникалық сипаттары мен шешімдері . . .
2. 1. 1 Бейнебақылау жөніндегі колледж әкімшілігінің талаптары . . .
2. 1. 2 Бейнебақылау жүйесін орнатудың типтік келісімшарты . . .
2. 1. 3 Техникалық спецификация . . .
2. 1. 4 Техникалық тапсырма . . .
2. 2 TP-Link фирмасының бейнебақылау жүйесін негіздеу . . .
2. 2. 1 Сымсыз желілер есебінің бағдарламасы . . .
2. 2. 2 Қашықтықтың есептеуi . . .
2. 2. 3 Байланыс сапасын негіздеу . . .
2. 2. 4 Антеннаны нақтылау . . .
2. 3 Жезқазған политехникалық колледжінде ІР-бейнебақылау жүйесін орнату
2. 3. 1 Жоба бойынша белгіленген аудиторияларға TL-SC3430 камерасын орнату . . .
2. 3. 2 Жоба бойынша дәліз бен есеп бөліміне орнатылатын TL-SC3171G камерасы . . .
2. 3. 3 Колледж аумағын тексеруге арналған TL-SC4520V сыртқы бақылау камерасы . . .
2. 4 Бейнебақылау жүйесін құрудағы бағдарламалық жабдықтама . . .
2. 4. 1 Колледждегі күзетші орнында жүзеге асатын бақылау . . .
2. 4. 2 TP-Link фирмалық утилиттің орнатылуы мен қолданылуы . . .
3 ЭКОНОМИКАЛЫҚ БӨЛІМ . . .
3. 1 Материалды шығындарды жобалау . . .
3. 2 Қолдану шығындарын жобалау . . .
3. 3 Амортизациялық аударымды есептеу . . .
3. 4 Еңбекақы қорын және әлеуметтік салық шығындарын есептеу . . .
3. 5 Жалпы шығынды есептеу . . .
4 ЕҢБЕКТІ ЖӘНЕ ҚОРШАҒАН ОРТАНЫ ҚОРҒАУ . . .
4. 1 Еңбекті қорғау туралы негізгі түсінік . . .
4. 2 Электр қауіпсіздігі . . .
4. 3 Қауіпсіздік ережесінің жалпы талаптары . . .
4. 4 Өрт қауіпсіздігі . . .
4. 5 Өрт сөндіру құралдары . . .
4. 6 Өндірістік шуыл мен дірілден қорғаныс . . .
4. 7 Жобаның қоршаған ортаға әсері . . .
4. 8 Ақпаратты бейнелеу жүйесіне қойылатын эргономикалық талаптар . . .
4. 9 Оператордың жұмыс орнын ұйымдастыру . . .
4. 10 Қоршаған ортаның электромагнитті ластануы . . .
ҚОРЫТЫНДЫ . . .
ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ . . .
Кіріспе
Жалпы көпшілікке аян, иерархиялық жүйе талаптары бойынша сырттан келетін қауіп- қатерлерді бақылау, Маслоу айтқандай, ас-су ішуден кейін тұрған басты мәселе. Бұл түсінік тек қана жеке бастың қауіпсіздігі ғана емес, сонымен қатар тұрақтылықты және материалдық байлықты да ескереді. Қылмыскерлер тарабынан болатын, іс- қимылдарға қарсы үш сатылы құрал- жабдық қолданылады: бақылау құралы, кедергілер, күзетшілер.
Қазіргі заманғы дыбыс беру (дабыл қағу) және радиолокация құралдарына қарағанда, көру - бақылау қондырғысының өзіндік артықшылықтары басым. Олардың негізгі мүмкіндіктері жағдайды толық бағалап, берілген дабылды дер кезінде анықтай алатындығында, және -дағы қылмыстық іс- әрекеттерді тіркеп өзіне берілген аймақта болған оқыс жағдайларды әшкерелей алуында жатыр.
ХХ ғасырдың бірінші жартысында пайда бола бастаған кішкене фотоаппараттар легі техникалық құралдар эрасының бастамасы болды. Олар жасырын жалпылама ақпарат алу көзіне айналды. Фототехниканың кемшілігі - объектіні тірідей көру мүмкінідігі болмайды, объекттің қозғалыс кезінде іс- қимылдарды ашып бере алмайды. Ал сөз жоқ, заман ағынымен пайда болған бейнебақылау камералары қорғанысты қалыптастыра отырып, бейнелік қолжетімділікке жол ашты. Заманның заңғар ғылыми жаңалықтарының басым бөлігі де - осы бейнебақылаудың тоқтаусыз тапсырыстарына тиесілі. Бақылаудың бейнелік кейіпі көпшіліктің көмекейінде жүрген кемелді таңдау.
Бейнебақылау жүйесі - белгілі бір объектінің қимыл- әрекетін бақылауға қажетті бірден- бір маңызды кезеңнің бірі. Бейнебақылау жүйесі қаншалықты жоғары сапалы болғанымен, егер оның негізгі орнатылуы дұрыс жүзеге аспаған болса, онда шешім шығуы мүмкін емес. Сондықтан да, монтаж қондырғыларының, қызмет көрсетілуінің, бейнебақылау жүйесінің орнатылуының дұрыстығы - бейнебақылауды орнатудың алғашқы қадамында міндетті түрде іске асырылуы тиіс.
Дипломдық жобаның тақырыбы - «Бейнебақылау жүйесінің орнатылуы мен жаңартылуы». Жұмыстың негізгі мақсаты - бейнебақылау жүйесінің қазіргі таңдағы технологиялық қажеттілігін ерекшелеп, заманауи даму тоғысындағы ағыннан қалыспайтындай, Жезқазған политехникалық колледжінде бейнебақылау жүйесін орнату, түп-тамыры ІР-бейнебақылауы болатын жүйені енгізу болып табылады.
Дипломдық жобаның жалпы бөлімінде бейнебақылау жүйесінің қазіргі уақытқа дейінгі даму тарихы мен негізгі түсініктемелер туралы анықтама берілді. Негізгі бейнебақылау жүйелері, яғни сандық және аналогтық бейнебақылау, ІР-бейнебақылау жүйелері туралы сараптамалық негіз түйінделді. Оған қоса, бейнебақылау жүйелерінің қолдану аймақтары мен міндеттемелері жайында жалпылама шолу жасалды. Бейнебақылау жүйесінің мүмкіндіктері секілді ерекшелік белгілеріне сілтеме жасалып, жалпы бөлімді аша түсті.
Дипломдық жобаның арнайы бөлімінде мақсаттың орындалуын іске асыратын жүйе жөнінде сөз қозғалды. Яғни, дипломдық жобаның мақсатында айқындалғандай, Жезқазған политехникалық колледжінде бейнебақылау жүйесін орнатудың техникалық сипаттарына баса назар аударылды. Колледж ұйымының талаптарына сай келетін типтік келісімшарттар да өзіндік орын алды. Бейнебақылау жүйесінің негізін TP-Link фирмасынан алынған дипломдық жобада фирманың ерекшеліктері мен өнідірістік өнімділіктеріне ерекше назар аударылды. Бейнебақылау жүйесін шешетін сымсыз желілер есебінің бағдарламасының техникалық тепе- теңдіктері қарастырылды.
Арнайы бөлімде Жезқазған политехникалық колледжіндегі жоба бойынша белгіленген аудиториялар мен белгілі бір орындарға, сыртқы аумақты бақылау үшін орнатылатын бейнекамералар жөнінде толықтай анықтама беріліп, сараптама жүргізілді. Сонымен қатар, бейнебақылау жүйесінің бағдарламалық жабдықтамасы қарастырылды.
Экономикалық бөлімде жобаны іске асыруға кететін материалдар шығыны есептелді, әлеуметтік және еңбекақы мөлшерлері де назардан тыс қалған жоқ. Жалпы жобаны жүзеге асыратын жалпы шығындар есептеліп қарастырылды.
Еңбек және қоршаған ортаны қорғау бөлімінде еңбекті қорғау туралы жалпы түсінік пен жоба кезіндегі сақталынатын қауіпсіздік ережелері, оған сәйкес электрқауіпсіздігі мен өндірістік шуыл жайында түсінік берілді. Және де оператордың жұмыс орнын ұйымдастырылуы жайында сөз қозғалды.
Негізі, бейнебақылау жүйесі - кең мағынаға ие жалпылама атау. Әр түрлі объект негізінде бейнебақылау жүйесіне де әртүрлі талаптар қойылатыны белгілі. Тек бір негіз ғана жалпыға ортақ: жүйе өзінің негізгі функциясы- бейнебақылауды орындауы абзал.
Қандай объект болмасын, бірінші кезекте, оның өзіндік спецификациясы мен осыдан шығатын құрастыруды сақтаудағы жалпы концепциясына деген индивидуалды қолжетімділік керек екендігін назарға алған жөн.
Бейнебақылау жүйесінің негізгі міндеттері:
- Болымды бақылау;
- Бейнежазылым архивімен жұмыс жасау;
- Өтпелі суреттер мен архивке қолжетімділік;
- Қимыл детекторы мен күзет дабылдары не сигнал жоғалған жағдайдағы бейнекөрсетілімдерді автоматты түрде жазу.
Бейнебақылау жүйесін орнату үшін барлық компоненттерін сауатты қарастыру керек. Камера қандай жүйе болмасын ең негізгі түпнұсқа болып табылады, ал бірақ та әртүрлі бөлмелерде орнатылатын басқа да қосымша қондырғылардың да орны ерекше. Мысал ретінде, ақпаратты көрсету, өңдеу және сақтау, тіркеу қондырғылары мен шығару құрылғылары, арнайы бейнежазылымдарды айтуға болады.
Бейнебақылау жүйесін орнату - бұл тек қана камераларды монтаждау емес, сонымен қатар басқа да қондырғылар мен бағдарламалық жабдықтаманы орнату деген сөз. ІР- бейнебақылауын орнату дегеніміз өз алдына камерадан алынған барлық мәліметтерді өзі өңдеп, өзі сақтайтын сервер дайындығы. Монтаждау жұмысында дұрыс орнатылған қабаттамалар да маңызды рөл атқарады. Бір сөзбен айтқанда, бейнебақылау жүйесін орнату- камераны орнатып қана бітетін жұмыс емес, яғни бітеуі бітпес қарбалас кезең десек, артық айтқандық емес.
Бейнебақылау жүйесін іске асырудың бірнеше негізгі тәсілдері болады:
- Бейнерегистратор базасында. Бұл жағдайда өзіндік аудио- және бейнефиксацияланатын құрылғы орнатылады. Негізгі сипаттамалары- функциялардың жеткіліктілігі мен тепе- тееңдіктері.
- Бейнесервер базаасында. Көрсетілімді іске қосады оны бақылайды және аудио- мен бейнефиксациялауды жүзеге асырады. Бұл жағдайға тұрақтылық пен құрылымдарының иілгіштігі тән.
- Сымсыз бейнебақылау жүйесі. Сымдық тәсіл болмаған жағдайда, ең тиімді тәсіл болып келеді. Негізіг қондығырысы болып сымсыз желілік бейнекамералар(Wi-Fi) саналады.
- ІР-бейнебақылау жүйесі. Классикалық бейнебақылаудың дәстүрлі функциялары мен ІР-жүйесінің шегі жоқ шексіздігіне ие мүмкіндіктерін байланыстырған, қазіргі таңдағы ең ерекше жүйе.
Бейнебақылау жүйесі өз тарапында орнатылу кезінде ғана емес, сонымен қатар келесідей қызмет көрсетілуде және жаңартылуда қомақты қаржыны талап етеді.
Заманауи бейнебақылау жүйелері даму сатысында бәсекелестіктің алдын алып келеді, қазіргі таңда бейнебақылау жүйесін қалталы портативті компьютер, ұялы телефон және басқа да портативті құрылғылар арқылы да басқара алуға жағдай жасалған.
1 ЖАЛПЫ БӨЛІМ
1. 1 Бейнебақылау жүйесінің даму тарихы
Бейнебақылау жүйесі нақтылай қарқын алған беті 25 жыл бұрын бастау алған. Олар толығымен аналогтық жүйеден құралып, бертін келе сандыққа ұласты.
Ал, қорғау телебақылау жүйесі(немесе қарапайым түрде «бейнебақылау») өткен ғасырдың 40-шы жылдардың басында пайда болған.
Бейнебақылау жүйесінің алғашқы монтажы 1942 жылы Siemens AG компаниясы Германиядағы Фау-2 ракетасын ұшыру кезінде бақылау мақсатында жасаған болатын. Жобаның іске асып, бейнебақылау монтажына жауапты - инженер Вальтер Брукх болатын.
Еікніш дүнижүзілік соғыстан кейін бейнебақылау жүйесі АҚШ пен Ұлыбританияда пайда болды, әскери базалар мен стартегиялық объектілерде, арнайы қызметтерде қолданылды.
Ал АҚШ та алғашқы коммерциялық бейнебақылау жүйесі 1949 жылы жүзеге асты, ол Верикон деп аталатын.
60-шы жылдар орын алды. Бейнебақылау монтажы принципке сай болған-ды: әр камераның өзіндік мониторы болатын. Ал қосымша қосылыс мүлдем ақталмайтын. 60-шы жылдары орнатылған бейнебақылау жүйелері ақ-қара түсті және төменгі кеңейтілімді камералардан тұрды, біздің заманымыздың тілімен айтқанда, 0, 3 Мегапиксельден аз, коаксиальды кабель арқылы байланысқан рұқсаттылық болатын-ды. Әр камера өзіне тиесілі ақ-қара түсті монитормен байланысты. 16 каналдық бейнебақылау жүйесі 16 мониторды талап ететін, ал бейнежазылым туралы мүлдем ой да болмаған. Ол кездегі бейнебақылау жүйелері қымбаттылығына сай, тек коммерциялық және маңызды мемлекеттік стратегиялық объектілерде ғана қолданылғаны бізге мәлім. Ал бірақ та 60- шы жылдары да бейнебақылаудың техникалық дамуы қарқынды серпінмен іске асып жатты. Ең бастысы, бөлшектеуші жәшіктер пайда болды.
Бөлшектеуші жәшіктер опереторға камера аралығында бақылауға мүмкіндік беретін. Операторлар бір камера көрсетілімін ғана емес, қатарынан басқа камералар көрсетілімін де көре алатын мүмкіндігіне ие болды.
1968 жылдың қыркүйек айында Нью-Йорк штатындағы Олиэн қаласы- әлемде құқықбұзушылықпен күрес мақсатында басты көшесіне бейнекамера орнатқан алғашқы қала болып саналды. Өз кезегінде, бейнебақылау камерасынан алынған мәлімет тікелей милиция басқармасына жол тартып отырды. Бұл іс Олиэн қаласын құқықбұзушылыққа қарсы күресте көшбасшы етті.
70-ші жылдары мультиплексорлар, бейнемагнитофондар мен антивандалды корпустік камералар пайда болды. Мультиплексорлар бір мониторда бірнеше камера көрсетелімін көрсететін жағдай туғызды. Бейнемагнитофондар балық камералардың жазылымын бір мезетке басылуын қамтамасыз етіп, бір мониторда отырып бір уақытта көрсетіліп тұрған суреттемелер санын ауыстыру мүмкіндігіне жол ашты.
Бейнебақылаудың «Алғашқы ұрпағы» кемшіліктерге толы болды. Бұл арине 80-ші жылдардағы бейнемагнитофондар ақауларынан туындайды. Бейнмагнитофондар өте қырсық болатын. Ал жазылым сапасы нашардың нашақоры.
Бейнебақылау камераларының суреттемелері өте сапасыз, бейнелента нашар болды, ал тағы бір кемшілігі - жақсы түсіріліп алған техникалық шешімнің өзі жарамсыз болатын, себебі қыбыры көп, қисыны жоқ суреттемені идентификациялау яғни нақтылау мүмкін емес болатын. Сондықтан да, бейнебақылауға артылған үміт ақталмады деуге әбден болады. Бейнемагнитофонның жұмыс істеу технологиясы операторға жағдайды көруге көрімдік бермей, оған қоса жазылым басуға да жағдаят туғызбайтын-ды. Соған орай, іздеу үрдісі архивте болсын болмасын, қиындыққа кенелтетін. Қозғалысты қадағалайтын арнайы қондырғының көмегімен не іс- әрекетті не қашықтықтағы көрсетелімді басқарылу бітуі болмайтын жұымс тұғын.
Эксплуатациядағы қымбат қондырғылар негізгі түйіндемеге сәйкес жоғарғы функционалдылық пен сеіді жұмысты қамтамасыз ете алады деліндер, бірақ та бейнебақылау монтажы ұйымдастыру кезінде қомақты қондырғылардың қажеті де қанағаттандырмай шықты. Яғни, жай ғана қаражаттың көз болып, нәтижесіз мәмілеге алып келіп отырды.
90 шы жылдардың ортасына қарай, бейнебақылау «екінші ұрпағына» аяқ басты, бұл кезде сандық бейнерегистраторлар пайда бола бастады, Digital Video Recorders(DVR) - бұл жоғары сапалы бейнесуреттемелерді жазуға мүмкіндік берді. DVR өз кезегінде алғашқы ұрпақтың кемшілігін кмелте түсті, яғни бейнелента жөнін шешті десек болады. Сандық регистратордың қатқыл дискісі бейнкассетаға қарағанда, ұзақ жасайтын және сыйымдылығы мол болып келді.
Сандық бейнерегистраторлар автоматты түрде жұмыс атқарады және ешқашан да жазылу үрдісінде пайдаланушыны қажет етпейді. Жазылған бейнсуреттемелерді көрген кезде, регистратор жазылымды тоқтатпай, әрі қарай жалғастырып жаза береді. Бейнесуреттемелердің міндетті атрибуттары ретінде күні мен уақытының қойылуы болатын. Бір сөзбен айтқанда, бейнекөрсетілімді көру және іздеу оңтайлы шешімін тапты. Регистратор TCP/IP (интернет-Протокол) хаттамасын қолданғаннан бері, жеке қолданушылар авторизациялық қолжетімділік арқылы бақылауда болып жатқан жазылымды не онлайн ретінде көре отырып, бөлмедегі дыбысы естуге, Локальды желі немесе Интернет арқылы камераларды және жүйені толықтай басқара алады. Осылайша, интернет желісі жүргізілген қайсыбір жерде болмасын, үлкен көлемді ақпаратты ұстай алатын жағдаят орталығын ұйымдастыруға болады. Қаншалықты қашықтықта болса да бір- бірімен байланыса алатын операторлар посттарын құруға болады.
Заманауи камералар былай басқаруға да болады: камера жағдайын көлденең және тігінен жазықтықта орналастыруға болады, объективтердің әралуандылықтары мен (кейбіреуіне жұлдыздар жарығы да жеткілікті) . Аудио- бейнебақылаудың бөлінбес бір бөлшег і іспеттес болды. Бұл арине, операторға барлық оқиғаларды баяндап та суретеп те сойлестіріп те береді. Бейнебақылау жазылымының екінші ұрпағы бір ғимаратты басқарып қана қоймай, сонымен қатар қашықтықтан бақылауға да қол жетімді болды.
Осы жақында ғана бенебақылау жүйесінің үшінші ұрпағының заманы орнады: бұл - ІР-бейнебақылау жүйесі- толығымен сандық . . .
Қазіргі таңдағы жүйелер сонау кассеталы бейнерекордермен байланысқан аналогтық камералардан алдеқайда алшақта. Ендігі кезде, сандық жүйелер желілік камералар мен жазылымға қажетті компьютерлік серверлермен жабдықталған. Негізі, толықтай аналогтық және толықтай сандық жүйелердің аралығында бөлшектенген сандық шешімдер болған-ды. Бұл шешімдер бірнеше сандық компоненттерден тұрады, бірақ толықтай сандық болмады. Ал осы таңдағы желілік бейнежүйелерде бейнеақпарат тұрақты түрде ІР-желі арқылы жүргізіліп тұрады; олар толығымен иілгш әрі масштабты болып табылады.
Толықтай аналогты жүйелер:
- Кассеталы рекордермен аналогты CCTV-жүйелері;
- Бөлшектенген сандық жүйелер;
- Сандық бейнерекордермен аналогты CCTV-жүйелері;
- Желілік сандық бейнерегистратормен аналогты CCTV-жүйелері;
- Толығымен сандық жүйелер;
- Бейнесерверлермен желілік бейнежүйелер;
- Желілік камералармен желілік бейнежүйелер.
Кассеталы бейнерекордермен байланысқан аналогты CCTV- жүйелері- бұл коаксиальды кабель арқылы жүргізілген толығымен аналогты жүйе, жазылым кассеталы бейнерекордерде жүзеге асты.

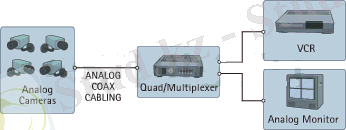

Сурет 1. 1- кассеталы бейнерекордермен байланысқан аналогты CCTV-жүйесі
Кассеталы бейнерекордерлер үйдегі бейнемагнитофон қолданатын VHS кассета түрін қолданады. Бейнеақпарат сығылмайды, сондықтан да бір кассетаға 8 сағаттық жазылымды ғана жаза алатын еді. Үлкен көлемді жүйелерде камералар аралығында және кас сеталық бейнерекордерді байланыстыратын коммутатор пайдаланылуы мүмкін. Ал көрсетілімді аналогты монитор арқылы көре аламыз.
Сандық бейнерегисторлармен байланысқан аналогты CCTV-жүйелері- бұл сандық жазылыммен қолданылатын аналогты жүйе. Сандық бейнерегистраторда бейнелік жазуды үйымдастыру үшін бейнекассеталар қатқыл дисуктермен алмасқан. Бейнеақпарат сандықталып, сығылып және сапасы кетпей бірталай уақыт сақталынады.
Сурет 1. 2- Сандық бейнерекордермен байланысқан аналогты CCTV-жүйесі
Бұдан алғашқы бейнерегистраторларда қатқыл дисктердің көлемі шектеулі болатын, сондықтан да жазылу да соншалықты қысқа түрде жүргізілетін, ал соған бола секундтық кадрлар санын азайту керек болды. Ал заманауи даму деңгейінде қатқыл дисктердің көлемін ұлғайту міселе емес болып қалды. Сандық бейрегистраторлардың көпшілігі бірнеше бейнекірістерден тұрады: - қарапайым 4, 9 және 16, - бұл өз кезегінде коммутаторлар ретінде де қолданыла алады.
Сандық бейрегистраторлармен байланысқан жүйелер келесідей мүмкіндіктерге ие болып табылады:
- Кассеталарды ауыстырып әуре болмайды;
- Тұрақты сапалы суреттемелер;
Желілік байланысқан аналогты CCTV-жүйелері- бұл бөлшектелген сандық жүйелер, оның ішіне кіретіндері - желіге қосылатын Ethernet-порты бар желілік бейнерегистратор болады. Осылайша, бейнеақпарат сандықталып, бейнерегистраторда сығылады, өз кезегінде бұл ақпарат компьютерлік желі арқылы қашықтықтан басқарыла алады.
Сурет 1. 3- Желілік бейнерегистратормен байланысқан аналогты
CCTV-жүйесі
Кей жүйелер болып жатқан және «сақталған» бейнеағындарды көруге мүмкіндік береді, ал басқалары - тек жазылған жазылымдарды ғана көрсетеді. Кейбір жүйелер бейнеағынды көрсететін арнайы программалармен жабдықталған; ал қалғандарында стандартты веб брайзерлерді қолдануға болады. Веб браузермен көрсетілім арқылыь қашықтықтағы көру иілгіш және тиімді болып келеді.
Желілік бейнерегистраторлар келесідей мүмкіндіктерге ие болды:
- Компьютер арқылы қөашықтықтағы көрсетілім;
- Қашықтағы жүйені қолдану.
Бейнесерверлермен байланысқан желілік бейнежүйелер бейнесервер, желілік свич және бейнебасқарушы бағдарламалық жабдықтамадан тұрады.
Аналогтық камералар бейнеақпаратты сығатын және сандықтайтын бейнесерверге қосылады. Содан кейін бейнесервер желіге қосылып, бейнеақпаратты желілік свич арқылы компьбтерге жібереді. Ал ақпарат компьютердің қатқыл дискісінде сақталынады. Бұл нағыз желілік бейнежүйе.
Сурет 1. 4- Желілік бейнежүйе
Бейнесерверлермен байланысқан желілік бейнежүйелердің мынадай мүмкіндіктері бар:
- Бейнежазылым мен басқаруға арналған стандартты серверлер мен стандартты желілерді қолдану;
- in steps of one camera at a time жүйесін масштабтау;
- қашықтықтағы бейнежазылымды жүзеге асыру;
- желілік камераларды қосу арқылы жүйені қиындықсыз кеңейту.
1. 4-суретте желілік бейнежүйе көрсетілген, онда бейнеақпарат тұрақты түрде ІР-желі арқылы беріліп тұрады. Бейнесервер - аналогтық жүйеден бейнекеңейтілімге келетін ІР-негізді кілттік элемент.
Желілік камералармен байланысқан желілік бейнежүйелер. Жеоіок камералар камералар мен компьбтерді бір құрылғыға бріктіреді, ал олар өз кезегінде желімен қосылып, бейнеақпараттың сығылуы мен сандықталуын жүзге асырады. Бейнеақпарат желлік свич пен желілік ІР-арқылы беріліп, бейнебасқарушы бағдарламалық жабдықтамалы компьютерге берілп отырылады. Бұл да нақты және нағыз желілік бейнежүйе оған қоса толығымен сандық: онда аналогтық жүйе мүлдем қолданылмайды.

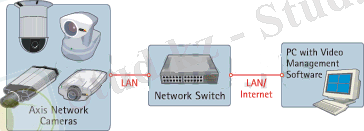

Сурет 1. 5- Желілік камералар арқылы жүргізілетін желілік жүйе
Желілік бейнежүйе мынадай мүмкіндіктерге ие:
- жоғарғы мегапиксельдік рұқсаттылық;
- тұрақты сапалы суреттеме;
- сымсыз жұмыс мүміндігі;
- Power over Ethernet функциясы;
- PTZ-, аудио-, және сандық кірістер мен шығыстар;
- Толық иілгіштік пен масштабтылық.
1. 5-сурет нағыз желілік бейнежүйені суреттеп береді, онда яғни ең бастысы желілік камералар арқылы ІР-желі көмегімен бейнеақпараттық берілуі жақсы бейнеленген. Бұл жүйе толығымен сандық мүмкіндіктерді ашып, көрсетілім болып жатқан жеріне қарамастан, суреттеменің сапалы екендігін айқындайды.
Бейнебақылау жүйесі, сонау 40-шы жылдан бастап қаншама қиын да қисынды кезеңдерден өтті. Қазірдің өзінде, бақылау нарығында төселу үшін жаңадан жаңаша ойлар қосып, одан сайын қарқынды дамуда, қосымша қосынды ретінде қаншама функциялар қосып, бейнебақылау жүйесінің эрасына кейіп беріп жатыр.
1. 2 Бейнебақылау туралы негізгі түсініктеме
Бейнебақылау жүйесі - белгілі бір объектінің қимыл- әрекетін бақылауға қажетті бірден- бір маңызды этаптың бірі. Бейнебақылау жүйесі қаншалықты жоғары спалаы болғанымен, егер оның негізгі орнатылуы дұрыс жүзеге аспаған болса, онда шешім шығуы мүмкін емес. Сондықтан да, монтаж қондырғылларының, қызмет көрсетілуінің, бейнебақылау жүйесінің орнатылуының дұрыстығы - бейнебақылауды орнатудың алғашқы қадамында міндетті түрде іске асырылуы тиіс.
Бейнебақылау жүйесін орнату үшін барлық компоненттер мен бөлшектерін сауатты таңдай білу қажет. Камералар - қандай жүйе болмасын, ең негізгісі болып табылады, бірақ соған қарамастан, қосымша қондырғылардың жұмысы мен ерекшеліктері де маңызды рөл атқарады.
... жалғасы- Іс жүргізу
