Желілік камераларға қосылған желілік бейне жүйелер
МАЗМҰНЫ
НОРМАТИВТІК СІЛТЕМЕЛЕР 7
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ..
АНЫҚТАМАЛАР, ҚЫСҚАРТУЛАР МЕН БЕЛГІЛЕУЛЕР ... ... ... ... ... .. 7
КІРІСПЕ 8
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ... ... .. ...
1 Күзет теледиар жүйесінің жалпы сипаттамалары 9
... ... ... ... ... ... ... ... .. ...
1.1 Күзет теледидар жүйесі ... ... ... ... ... ... ... ... ... ... ... ... ... ... . 9
1.2 Бейнебақылау жүйесі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 12
1.2.1 Бейнебақылау жүйесіне шолу 17
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... .
1.2.2 Негізгі бейнебақылау жүйелері 18
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ...
1.2.3 Сандық және аналогтық бейнебақылау 18
... ... ... ... ... ... ... ... .. ... ... ... ..
1.2.4 Интернет арқылы желілік ІР-бейнебақылау ... ... ... ... ... ... ... 21
1.3 Мобильдік технологиялар 24
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
...
1.3.1 Мобильді телерадио тарату тарихы 25
... ... ... ... ... ... ... ... .. ... ... ... ... ...
1.3.2 Мобильді теледидардың қазіргі жағдайы 26
... ... ... ... ... ... ... ... .. ... ... ..
1.3.3 Мобильді теледидар стандарттары 26
... ... ... ... ... ... ... ... .. ... ... ... ... ...
1.3.4 Тұманды болашақ 27
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ..
1.3.5 Мобильді теледидар альтернативалары 28
... ... ... ... ... ... ... ... .. ... ... ... .
2 Таралымды бейнебақылау 30
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ..
2.1 Сымсыз камера 30
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... .
2.1.1 COFDM модуляциясының принциптері 31
... ... ... ... ... ... ... ... .. ... ... ...
2.1.2 Сымсыз камералардың жұмыс істеу режимін таңдау 32
... ... ... ... ... ... .
2.1.3 Жүйенің негізгі элементіне қойылатын техникалық талаптар 35
... ... .
2.1.4 Бейнебақылаудың мобильді пункті 36
... ... ... ... ... ... ... ... .. ... ... ... ... ...
2.1.5 Екідеңгейлі бейнебақылау жүйесі 37
... ... ... ... ... ... ... ... .. ... ... ... ... ... .
2.2 EN-106 DVB-T сандық үй модуляторы 39
... ... ... ... ... ... ... ... .. ... ... ... ... .
2.3 Радио-камера ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . 40
2.3.1 MIMO тәсілі 40
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ...
2.3.2 Жүйе архитектурасы 41
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... .
3 Есептеу бөлімі 43
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ..
3.1 Сандық таратқыштың қуатын анықтау 43
... ... ... ... ... ... ... ... .. ... ... ... ... .
3.2 DVB-H жүйесінің параметрлері ... ... ... ... ... ... ... ... ... ... ... . 44
4 Бұл дипломдық жұмыста мобильді телерадиотаратуды 49
... ... ... ... ... ... ..
4.1Қауіпті және зиянды өндірістік факторлардың анализі 49
... ... ... ... ... ... .
4.2 жарықтандыруды есептеу 50
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
...
4.3 Ауа кондициалауын есептеу 51
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
4.4 Кондиционерлерді таңдау ... ... ... ... ... ... ... ... ... ... ... ... ... ... 56
5 Технико-экономикалық бөлім 57
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
5.1 Жобаның мәні 57
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ...
5.2 Өндірістік жоспар 57
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... .
5.3 Инвестициялық шығындарды есептеу 57
... ... ... ... ... ... ... ... .. ... ... ... ... ..
ҚОРЫТЫНДЫ 61
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ...
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ 62
... ... ... ... ... ... ... ... .. ... ... ... .
ҚОСЫМША А. Бағдарлама листингі 64
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ..
АНЫҚТАМАЛАР, ҚЫСҚАРТУЛАР МЕН БЕЛГІЛЕУЛЕР
Радиотехника – бұл электромагнитті толқындар мен ауытқулар
радиодиапазонын зерттейтін, генерациялау, күшейту, түрлендіру әдістерін,
тарату мен қабылдау, сонымен қатар олардың ақпаратты таратуда қолданылуы,
және радиоаппаратураларды жобалау мен құрастыру, сигналдарды өңдеу,
радиоқабыдау мен радиотарату техниаларан құрамына енгізетін электротехника
бөлімі.
Электроника – бұл электромагниттік энергияны түрлендіруге арналған
электрондық құралдар мен қондырғыларды құру әдістері мен электрондарды
электромагниттік өрістермен өзара байланысы туралы ғылым.
Телекоммуникация – бұл телефон, компьютерлік модемдер, жерсерік мен
волоконды – оптикалық кабельдер тәріздес электронды құрылғылардың көмегімен
ұйымдастырылған байланыс.
LQI — байланыс каналы сапасының индикаторы;
ТКШ — тұрғын-коммуналдық шаруашылық WLAN — сымсыз жергілікті есептеуіш
желілері;
WPAN — сымсыз арнайы есептеуіш желілері;
BWA — сымсыз кең жолақты рұқсат;
CSMA-CA— коллизияны тоқтататудың көптік рұқсаты бар бақылау;
TDMA — уақыттық бөлінген көптік рұқсат;
СШҚ — сигнал-шу қатынасы;
PRR — пакеттерді қабылдау жылдамдығы;
PER — қате пакеттер саны;
OSI — ашық жүйелердің өзара әсерлесу моделі;
ZigBee — Аз қуатты тұтынатын IEEE 802.15.4 стандартында негізделген
жоғары деңгейлік желілік протоколдарының жиынтығы;
GPRS — мәліметтерді дестелік тарату қызметі;
EDGE — GSM үшін мәліметтерді таратудың күшейтілген жылдамдығы.
КІРІСПЕ
Шешілетін мәселенің жағдайын бағалау. Қоғамның заманауи деңгейде даму
үшін инновациялық жүйелерді енгізу қажеттігі бәрімізге айқын. Күннен-күнге
адам жаңа деңгейдегі қарым-қатынасты, ақпаратты жіберу және сақтаудың озық
түрлерін қажет етуде. Бұл мәселе қарқынды дамып келе жатқан Қазақстанда да
аса өзекті болып тұр. Сондықтан, телекоммуникациялар нарығының қарқынды
дамуы (жаңа қызметтерді енгізу, жаңа операторлардың пайда болуы, сәйкесінше
бәсекенің өсуі) динамикалы өсіп келе жатқан ортаға Қазақстанның ұлттық
байланыс операторларын бейімделуге мәжбүр етті.
Қазақстанның операторларының байланыс желісінің қазіргі кездегі даму
кезеңі, бір жағынан, инфракоммуникациялық технологияның ілгерлеуі және
абоненттерге жақсы қызмет көрсетуді талап ету, екінші жағынан телефон
желісінде әзірге аналогты жабдықтардың біршама болуы және электр
байланысының қарапайым қызметіне сұраныстың аз болу шарттарында өтуде.
Басқа байланыс операторлары телекоммуникациялар қызметтерін радиожалғау
жүйелерін қолдану арқылы жеткізіліп жатыр.
Жұмыстың мақсаты. Дипломдық жұмыстың зерттеу тақырыбы ретінде
Ауыстырудың нақты қатыссыз оптикалық көрсеткіштерді тұрғызу мен олардың
сипаттамалары алынған. Бұл дипломдық жұмысты орындау барысында ойын-сауық
орталығы үшін бейнебақылау қауіпсіздік жүйесін жобалау мен орнату
мәселелері қарастырылады.
Зерттеу объектісі. Осы жұмыстың басты объектісі – Алматы қаласы
бойынша ең үлкен молл болып табылады. Бүгінгі күні Aport Mall СОО танымал
бренд-бутиктері, екінші деңгейдің банктары, ірі фуд-корд, СПА-Салон, фитнес-
зал, аттракцион, кинотеатр және т.б. орналасқан. Осы жобаны енгізудегі
негізгі мақсат – бұл тұтынушыларды кепілді де сапалы түрдегі байланыс
қызметтерімен қамтамасыз ету болып табылады. Өз кезегінде бұл азаматтардың
ақпарат алуға деген конституциялық құқығын барынша іске асыруға мүмкіндік
береді.
Тақырыптың өзектілігі. Осы тақырыптың өзектілігі жаңа
телекоммуникациялық технологияларды енгізу, оны жетілдіре түсу және жаңа
қызметтерді тұтынушыларға ұсыну, және де бүгінгі күні қолданылатын
технологияларды әрі қарай дамыту мен жаңартуға тікелей байланысты
1 Күзет теледиар жүйесінің жалпы сипаттамалары
1.1 Күзет теледидар жүйесі
Қауіпсіздік жүйелерінің тиімділігі, оның сыртқы әсерлерге қатысты
өңдеу жылдамдылығымен анықталады, яғни оқиға жағымсыз жаққа ауыспай тұрып,
жауапты әрекет жылдамдығы әсер ету жылдамдығынан жоғары болуы керек.
Осы мақсатпен криминалды элементті іс–әрекетті тежейтін механикалық
күшейткіш (сейфтер, механикалық құлыптар, металдық есіктер, бөлме
терезесіндегі решеткалар, автомобильдің рульді және передачаларды ауыстыру
рычагын блоктау құрылғысы) оргтехника және компьютерді т.б. ұрлауға қарсы
механикалық қорғаныс шаралары қорғаныстығы жатады, себебі оларды құртуға
зиянкестердің уақыты кетеді.Қауіпсіздік жүйелерінің ерекшеліктерін
қарастырайық.
Күзет және өрт сөндіру жүйелерінде анализдеушілер құрылғыларының, есте
сақтау және шешім қабылдау құрылғыларының рөлін датчиктер атқарады.Бақылау
панелінде қауіптің бар болуына қатысты соңғы шешім қабылданады (күзетшінің
назарын аударту ,радиоканал не телефон желісімен қауіп сигналын жіберу).
Датчиктер ортаның физикалық жағдайын анализдейді (жарықтандыру, дыбыс,
жылу, механикалық әсер, электромагнитті өріс кернеулігі,бұлардың іске
қосылуы өртенуді немесе адамның қоршаған кеңістікте пайда болуын
білдіреді). Бұндай модельдің толық жетілмеуі жалған қауіп не қауіптік
оқиғаның өтуіне себеп болады. Күзет сигнализациясы бүкіл танымдық әсерлерді
рұқсатсыз кіру деп түсінеді, яғни күзетілетін кеңістікке кіру тек оны
күзеттен алып тастау кезінде ғана жүзеге асырылады.
Периметрлік жүйелер – үлкен ашық кеңістіктерді бақылау үшін құрылған
датчикті күзет жүйелерінің бір түрі болып табылады. Рұқсатты басқару жүйесі
кіруге құқықтық рұқсаты барларға цивилизациялық түрде күзетілетін
кеңістікке кіруге мүмкіндік береді.Жүйе санауышы (анализдеуші құрылғы)
келуші енгізген нышандарды кодқа түрлендіреді, ал контроллер (шешуші
құрылғы) алынған кодты жады құрылғысында сақталатын рұқсат етілген кодпен
салыстырады.
Рұқсат етілген код табылған жағдайда орындаушы құрылғы іске қосылады
(электроқысқыш, электроқұлып, турникет, шлагбаум,шлуз). Рұқсатты басқару
жүйесіне, жоғарыда көрсетілген функциялар өз жадысында өзіндік, бөгде
образдарын сақтайтын оператор арқылы орындалатын сөйлесу жүйесін жатқызуға
болады. Ұрлықтың алдын алу жүйесі тауар залынан тауардың рұқсатсыз
шығарылуын жариялау мәселесін шешеді. Қауіп сигналының пайда болуына
тауарда, оның антенна жанынан өткенде, арнайы бирканың болуы себеп. Айта
кететін жайт, антиұрлық жүйелері сатылмаған тауарға қатысты (және де оны
дүкеннен шығарған адамға қатысты) рұқсатты басқару жүйесі функциясына
инверсті функцияны жүзеге асырады. Тексеріп қарау қондырғысы тасуға тыйым
салынған белгілері бар заттарды бақылау аймағына тасымалдауын жария етеді.
Автомобильдік сигнализациялар көбінше күзет сигнализация жүйесі және
рұқсатты басқару жүйесіне ұқсас жұмыс істейді. Сонымен қоса оларда
күзетілетін кеңістікте жүйе функциясының бір бөлігін блоктау жүзеге
асырылады. Автомобильдік сигнализациялардың жалған іске қосылуы, көбінше,
оларды эксплуатациялау кезіндегі қатаң жағдайлардың салдарынан.
Күзет теледидар жүйесінде анализдеу құрылғысы, шешуші құрылғы және
жады құрылғы ретінде адамның өзі қолданылады. Техника, оған тек шешім
қабылдауға көмектеседі. Көру органы визуалды ақпаратты, бейнекамера,
ақпаратты өңдеу құрылғысы және бейнемонитор арқылы жанамалы анализдейді.
Әрине, адамның шешім қабылдауға қатысуы, оқиғаны бағалаудағы адамның
субъективтілігі,саналы немесе санасыз түрде кейбір істерді әлде тіпті
қасақананы ескермеу мүмкіндігі сияқты өзіндік мәселелерге әкеледі. Одан
басқа, адамның минималды жоғалымдарымен, үлкен ақпарат ағымын өңдеудегі
физиологиялық мүмкіндіктерінің шектеулілігі болады. Яғни, визуалды ақпарат
ағынының, бейнемонитор – оператор ақпараттық каналының өткізу
қабілеттілігімен келісімі қажет етіледі.Бейнежүйелерге қолданғанда бұл
келесі шарттарды орындаумен көрсетіледі:
-Оператордың жұмыс істеу орнын сәйкес ұйымдастыру (бейнемонитор
экранына дейінгі арақашықтық, жарықтылық сипаты).
-Оператордың жалығуына әкелмейтін, камераларды ауыстыру уақытын
орнату.
-Экранда, бір уақытта оператор шынайы бақылай алатын мөлшерде
бейнекөріністі орналастыру (эргономика бойынша 6...8 ден көп емес).
Адам факторлардың жағымсыз жақтарының әсерінің азайтылуы, болғанның
бәрінің бейнежазбасы және олардың кейінгі анализі арқылы жүзеге асырылады.
Егер бұл мақсатпен бейнемагнитофон қолданылса, оның рұқсатын болктауқажет
тіпті оның арнайы сейфте болғаны дұрыс. Жалпы айтқанда, бейнесигналдарды
өңдеуге арналған көпшілік құрылғылардарұқсатты блоктау, парольдар болады.
Тіпті күзет бөлмесінде операторлардың іс – әрекетін жазатын бейнекамераны
құпия түрде орналастыру қажет.
Операторға, экрандағы сәйкес жазулар, зуммер, қауіп датчигінің іске
қосылуын, не бейнемагнитофон лентасының бітуін сигналдауыш
,бейнесигналдардың кенет жоғалуын немесе бақылау аймағында қозғалыстың
пайда болуы жайлы ақпарат көмек береді.
Күзет теледидар жүйесінің басқа күзет жүйелерімен салыстырғандағы
артықшылығы оның жоғары ақпараттылығы (қоршаған әлем туралы ақпараттың 90%-
ын адам көру органы арқылы алады). Қауіпсіздік жүйелерінің дұрыс жұмысын,
сигнализация қосылғандағы қауіптің шынайылылығына көз жеткізу үшін адамның
сол орынға бармай-ақ, бейнежүйе арқылы дистанционды көз жеткізсе
болады.Тағы бір маңызды жайт,бұл бақылау аймағы алдында қауіпті байқап,
қауіп-қатердің болу ықтималдығын бейнемонитор экраны арқылы есептеп,
оқиғаның алдын алу. Бұл әсіресе алыстатылған қызметтелмейтін объектілерге
өзекті.
Жобалаушының түрлі жүйелерді ортақ бір қауіпсіздік жүйесіне
интеграциялау әрекеті, бір жүйенің жетілмеуі кезінде ,жеке түрде, жүйелер
бірігіп оны толықтыруға ұмтылысына әкеледі. Бұл - әр жүйенің әлсіз
жақтарының әсерін азайтып, оператор арқылы алынатын ақпарттың дұрыстылығын
жоғарылатады. Интегрециялау ақпараттық деңгейде, не программалық деңгейде
де жүзеге асырыла алады. Ал бейнежүйелерге келетін болсақ, кейбір
жағдайларда өз бейнежүйеңді басқа жүйелерден мүшелеу киын.
Айтып кететін бір жайт, күзет теледидар жүйесін қолдану тек
қолданушылармен ғана емес,криминалды элементтермен де бағаланады. Бұл
бейнекамера муляждарының өндірісі мен олардың күзетілетін объектідегі
орналасуын ақтайды. Осылай күзет теледидары күзет жүесінде маңызды рөл
атқарады.
Бейнебақылау жүйесінің басқа қауіпсіздік шараларынан басты
артықшылықтарын айтып кетсе болады. Бұл - оқиғаны автоматты түрде табу және
бейнебақылау, күзетілетін территорияларға рұқсатсыз кіруді лезде табу,
қабылданатын ақпараттық ағындарды интеллектуалды өңдеудің арқасында жалған
іске қосылуларды болдырмау, өңделіп жатқан ақпараттың анық көрсетілуі,
басқа күзет жүйелерімен тығыз интеграция мүмкіндігі. Бұндай жүйелердің
жаман жақтарына, ауа райының райының келеңсіз жағдайларында, мысалы тұман
кезінде жұмыстың қиындайтынын жатқызуға болады.
Бейнебақылау жүйесін құрастыру кезінде басты критерийлерге беріктілік,
ақпараттылық, дұрыстылық және өз уақытылық жатады.
Алғашқы критерий,қолданысымен практикада тексерілген және
конструктивті шешімдері терең ойластырылған, алдыңғы қатарлы әлемдік
өндірушілерден тек ең жақсы компоненттерді қолданумен жүзеге асырылады.
Мұның бәрі, істен шығу мен қалпына келудің минималды периоды арасында
жүйенің ұзағырақ уақыт жұмыс істеуін жүзеге асыруға көмектеседі.
Екінші критерийді ұстану қозғалыс видеотекциясының, бейнежазбаның,
экранға шығаруды орындау және әр қосылған камерадан резервті архивтеудің
біруақытты және үздіксіз жұмысын қамтамасыз етеді.
Дұрыстылық , бейнебақылау жүйелері орналасқан объекттің қауіпсіздік
қызметінің жұмысшылары және жүйе операторы үшін басты критерий болып
табылады. Қажетті көріністің жетіспеушілік жағдайларынан көріністі үлкейту
және бейнеақпарат ағындарын өңдеу интеллектуалды алгоритмі арқасында жалған
іске қосылуларды минимизациялау арқылы жүзеге асырылады.
Өз уақытылық,авторизацияланған тұлғаларға тікелей рұқсатты,оқиға
болғанға дейінгі іс-әрекетті қарауды,яғни қауіп дабылы қосылғанға дейін
бірнеше секунд бұрын алынған бейнежазбаны қарауды алынған алгоритм
бойынша,жүйе операторының қатысысыз өз бетімен шешім қабылдау мүмкіндігін
қамтамасыз етеді.
1.2 Бейнебақылау жүйесі
Бейнебақылау жүйесі нақтылай қарқын алған беті 25 жыл бұрын бастау
алған. Олар толығымен аналогтық жүйеден құралып, бертін келе сандыққа
ұласты.
Сонымен қатар, өткен ғасырдың 40-жылдарының басында телевизиялық
қауіпсіздік жүйесі (немесе бейнебақылау) пайда болды.
1942 жылы Siemens AG компаниясы Германиядағы Fau-2 зымыранын ұшыру
мақсатында бейнебақылау жүйесін алғашқы орнатқан. Бұл жобаға бейнебақылауға
жауапты инженер Уолтер Брок қатысты.
Екінші дүниежүзілік соғыстан кейін АҚШ-та және Ұлыбританияда әскери
базаларда және стратегиялық нысандарда, арнайы қызметтерде бейнебақылау
жүйесі пайда болды.
Құрама Штаттарда 1949 жылы Veronic атты коммерциялық бейнебақылау
жүйесі енгізілді.
60 жыл өтті. Бейнебақылау принципке сәйкес келеді: әр камераның өзінің
мониторы бар. Және бұл қосымша ақталған жоқ. 1960 жылдары қадағалау жүйесі
қара және төмен ажыратымдылықтағы камералардан тұрды, олар заманауи
жағдайларда 0,3 мегапиксельден аз және коаксиалды кабельдік қосылыстар
болды. Әрбір камера оған тиесілі қара және ақ мониторға қосылады. 16 арналы
бейнебақылау жүйесі 16 мониторды талап етті, бұл бейне белгісіз.
Бейнебақылау жүйелері тек коммерциялық және үкіметтік стратегиялық
сайттарда қолданылғаны белгілі. Бірақ 1960 жылдардың ортасында
бейнебақылаудың техникалық дамуы қарқынды дамып келеді. Ең бастысы,
ыдырайтын қораптар болды.
Бөлгіш қорапшалар операторға камераны басқаруға мүмкіндік береді.
Операторлар бір ғана бейнекамераны емес, басқа да камераларды көре алды.
1968 жылдың қыркүйегінде Oakland, Нью-Йорк, әлемдегі құқық
бұзушылықтарға қарсы негізгі көшелерде бейнекамералар орнататын алғашқы
қала болды. Өз кезегінде, бақылау камералары туралы ақпарат тікелей полиция
бөліміне жіберілді. Бұл оқиға қылмыспен күресте Олининнің қаласы болды.
1970 жылдары мультиплексорлар, бейнемагнитофондар және антивирустық
камералар пайда болды. Мультиплексорлар бір мониторда бірнеше камералардың
көрсетілуіне әкелді.
Бейнемагнитофондар бір мезгілде бір мезгілде бір мезгілде бір
монитордағы сандық суреттерді өзгертуге мүмкіндік беретін балық
клеткаларының жазылуын белсендіре алады.
CCTV-тың бірінші ұрпағы кемшіліктерден гөрі толы болды. Бұл 80
бейнемагнитофонның салдары. Жазу құралы біраз қобалжу болды. Жазылымның
сапасы нашар.
CCTV камералары сапасыз, нашар көрінеді және басқа да кемшіліктер
техникалық шешімнің өзі жарамсыз болғандықтан болды, өйткені кескінді
логикалық суретсіз анықтау мүмкін болмады. Сондықтан бейнебақылауға үміттер
ақталды. VHF технологиясы операторға жағдайды көруге мүмкіндік бермейді
және жазылымды қолдамайды. Алайда іздеу үдерісі мұрағаттарда бола ма,
проблема болды. Қимыл басқару құралы немесе қашықтан басқару құралы немесе
қашықтан басқару құралы болсын.
Жұмыс орнындағы қымбат жабдықтар негізгі нұсқаға сәйкес жоғары
функционалдылық пен өнімділікті қамтамасыз ете алатындығын, бірақ
бейнебақылау жүйесіндегі үлкен қондырғыларға деген қажеттілік сақталмағанын
айтады. Бұл тек ақша табудың және пайдасыз мәміленің құралы.
90-жылдардың ортасына қарай, CCTV сандық бейнемагнитофондар пайда
болған екінші ұрпақтан жойылды, DVR-лар жоғары сапалы бейне жазуға
мүмкіндік берді. DVR, өз кезегінде, бірінші ұрпақтың артта қалып отыр.
Сандық тізілімнің қатты дискісі бейне кассетаға қарағанда ұзағырақ және
қиын болды.
Видеорегистраторы автоматты түрде жұмыс істейді және ешқашан
пайдаланушы жазылымды қажет етеді. Жазылған бейне клиптерді көргенде, DVR
жазуды жалғастырады және жазуды жалғастырады. Қажетті бейнелер уақыты мен
күні болды бөледі. Бір сөзбен айтқанда, іздеу және бейне іздеу ең дұрыс
шешім болды. жеке пайдаланушылар арқылы басқарылады TCP IP (Internet
Protocol) пайдалану Тіркеуші, авторландыру қол немесе бөлме камераларда
дыбыс есту, және бүкіл жүйесін басқара аласыз жергілікті желі немесе
интернет арқылы, жазылым бойынша интернетте қараңыз. Осылайша, ол оқиғалар
сіз ең соңғы ақпаратты ала аласыз орталығы, ешқандай мәселені Интернет
ұйымдастыруға болады. Бір-бірімен тіпті қашықтықтан байланыса алатын
операторлардың плакаттарын жасауға болады.
Ол қазіргі заманғы камера, сондай-ақ бақылауға болады: объективтің
жазықтықта және дифференциалдық сезімталдығы (олардың кейбіреулері жұлдыз
үшін жеткілікті жарық бар) көлденеңінен және тігінен болуы мүмкін. Аудио-
бейне бақылау ажырамас бөлігі болды. Бұл, өз кезегінде, оператор үшін
оқиғаны суреттейді және суреттейді. Екінші буын қадағалау ғимарат, сонымен
қатар қашықтан қатынау бақылау ғана емес, бақылайды.
Жақында ол бенчмаркинг жүйесін үшінші буын құрылды: бейнебақылау
жүйесі.
Қазіргі заманғы жүйелері қашықтан кластерлік камералар байланысты
аналогтық камералары одан әрі болып табылады. Енді сандық жүйелер жазылуға
қажетті желілік камералар мен компьютерлік серверлермен жабдықталған.
Негізінде аналогтық және цифрлық жүйелер арасында толықтай бұзылған сандық
шешімдер болды. Бұл шешімдер бірнеше сандық құрамдас тұрады, бірақ толық
сандық емес. Ал қазіргі заманғы желілік бейне жүйелерінде бейнематериалдар
IP-желіде үнемі сақталады; олар толығымен бейім және кең.
Толықтай аналогты жүйелер:
1) кассеталы рекордермен аналогты CCTV-жүйелері;
2) бөлшектенген сандық жүйелер;
3) сандық бейнерекордермен аналогты CCTV-жүйелері;
4) желілік сандық бейнерегистратормен аналогты CCTV-жүйелері;
5) толығымен сандық жүйелер;
6) бейнесерверлермен желілік бейнежүйелер;
7) желілік камералармен желілік бейнежүйелер.
Кассеталы бейнерекордермен байланысқан аналогты CCTV- жүйелері– бұл
коаксиальды кабель арқылы жүргізілген толығымен аналогты жүйе, жазылым
кассеталы бейнерекордерде жүзеге асты.

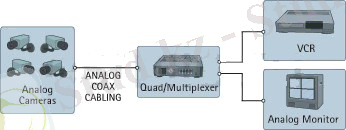

Сурет 1.1. Кассеталы бейнерекордермен байланысқан аналогты CCTV-
жүйесі
Үй VCR кассетасын пайдаланып VHS таспалар, магнитофондар пайдаланады.
Видео деректер сондықтан, жазу тек 8 сағат бір кассетаға жазылған болуы
мүмкін, қысылған жоқ. кең ауқымды жүйелерінде, қосқыш камераны қосу және
желілік камера қосылу үшін пайдалануға болады. Ал аналогтық монитордағы
презентацияны көре аламыз.
Сандық бейнемагнитофондар байланысты Аналогты CCTV жүйелері сандық
жазылыммен пайдаланылады аналогтық жүйе болып табылады. Бейне таспалар
сандық бейне жазу бейне жасау үшін қатты дискілерді алмастырылды. Бейне
ақпараттары сандық қысу, қысу және сапасы бар ұзақ уақыт сақталады.
Сурет 1.2. Сандық бейнерекордермен байланысқан аналогты CCTV-
жүйесі
Алғашқы рекордерде қатты дискілердің саны шектелген, сондықтан жазылу
қысқа болғандықтан, секундтар санын азайту қажет болды. Ал қазіргі заманғы
деңгейде қатты дискілерді көбейту мүмкін емес. Көптеген сандық регистрлер
бірнеше бейнематериалдардан тұрады: қарапайым 4.9 және 16, ажыратқыштар
ретінде пайдалануға болады.
Сандық бейрегистраторлармен байланысқан жүйелер келесідей
мүмкіндіктерге ие болып табылады:
1) кассеталарды ауыстырып әуре болмайды;
2) тұрақты сапалы суреттемелер;
Желілік бейнерегистраторлармен байланысқан аналогты CCTV- жүйелері–
бұл бөлшектелген сандық жүйелер,оның ішіне кіретіндері - желіге қосылатын
Ethernet-порты бар желілік бейнерегистратор болады. Осылайша, бейнеақпарат
сандықталып, бейнерегистраторда сығылады, өз кезегінде бұл ақпарат
компьютерлік желі арқылы қашықтықтан басқарыла алады.
Сурет 1.3. Желілік бейнерегистратормен байланысқан аналогты CCTV-
жүйесі
Кейбір жүйелер ағымдағы және сақталған бейнелерді көруге мүмкіндік
береді, ал қалғандары жазылған жазылымдарды ғана көрсетеді.
Кейбір жүйелер бейнелерді ағынмен қамтамасыз ету үшін арнайы
бағдарламамен жабдықталған; Басқалар стандартты веб-браузерлерді пайдалана
алады. Веб-шолу - қашықтағы уақытты көру үшін икемді және тиімді әдіс.
Желілік рекордерлер келесі мүмкіндіктерге ие:
1) компьютер арқылы қөашықтықтағы көрсетілім;
2) қашықтағы жүйені қолдану.
Бейне серверлермен байланысты желілік видео жүйелеріне бейне драйвері,
желілік ажыратқыштар және бейнебақылау бағдарламалық қамтамасыз ету жатады.
Аналогтық камералар бейне компрессорлар мен бейне ойнатқыштарға
қосылған. Содан кейін бейне сервері желіге қосылып, бейне а паратын
компьютерге желілік ажыратқыштар ар ылы жібереді. Ақпарат компьютердің
қатты дискісінде сақталады. Бұл нақты желілік бейне жүйесі.
Сурет 1.4. Желілік бейнежүйе
Бейнесерверлермен байланысқан желілік бейнежүйелердің мынадай
мүмкіндіктері бар:
1) бейнежазылым мен басқаруға арналған стандартты серверлер мен стандартты
желілерді қолдану;
2) in steps of one camera at a time жүйесін масштабтау;
3) қашықтықтағы бейнежазылымды жүзеге асыру;
4) желілік камераларды қосу арқылы жүйені қиындықсыз кеңейту.
1.4-суретте видеотасымалдаушының IP желісі бойынша тұрақты түрде
берілетін желілік бейне жүйесі көрсетілген. Бейне сервері аналогтық жүйеден
бейне ойнату үшін оңтайландырылған IP негізіндегі негізгі элемент болып
табылады.
Желілік камераларға қосылған желілік бейне жүйелер. Камералар мен
камералар құрылғыны бір құрылғыға біріктіреді, ол өз кезегінде желіге
қосылып, бейне ақпаратын қысады және қысады. Бейне ақпаратын желілік
ажыратқыштар және желі IP мекенжайы арқылы қамтамасыз етеді және бейне
бақылау бағдарламалық жасақтамасымен компьютерге жіберіледі. Бұл сондай-ақ
шынайы және дәл желілік бейне жүйесі және толық цифрлық жүйе: аналогтық
жүйе мүлде жұмыс істемейді.
Сурет 1.5. Желілік камералар арқылы жүргізілетін желілік жүйе
Желілік бейнежүйе мынадай мүмкіндіктерге ие:
1) жоғарғы мегапиксельдік рұқсаттылық;
2) тұрақты сапалы суреттеме;
3) сымсыз жұмыс мүміндігі;
4) Power over Ethernet функциясы;
5) PTZ, аудио, және сандық кірістер мен шығыстар;
6) толық иілгіштік пен масштабтылық.
1.5-сурет IP желісінің көмегімен желілік камералармен
бейнекамералармен жақсы көрсетілетін ағымдағы желілік бейне жүйесін
көрсетеді. Бұл жүйе сандық мүмкіндіктерді толығымен ашады және көрсетілім
қай жерде орналаспасын, суреттің сапасын анықтайды.
Бейнебақылау жүйесі 1940 жылдан бері көптеген күрделі және қисынды
кезеңдерден өтті. Қазірдің өзінде ол нарықтық бақылау жасау үшін жаңа
идеяларды қосып, динамикалық дамып, көптеген функцияларды қондырма ретінде
қосып, CCTV жүйесінің шарықтауын көрсетеді..
1.2.1 Бейнебақылау жүйесіне шолу
Қазіргі таңда бейнебақылау жүйесі қарсықұқықтық іс-әрекеттің орын алу
фактын оперативті немесе біраз уақыт өте тіркей алатын, қауіпсіздікті
қамтамасыз ететін ең тиімді техникалық шаралардың бірі болып табылады.
Бұдан бөлек, бейнебақылауды орнату, жұмысшылар жұмысының сапасын,
объекттегі жалпы жағдайды бақылауға мүмкіндік береді.
Бейнебақылау жүйесі адам факторымен күрделі құрылым болып табылады,
бұл көбінесе кейбір компоненттердің істен шығуына әкеледі. Сондықтан да
бейнебақылау жүйелерін жиі сақтау керек. Техникалық қызмет көрсету жүйені
өшіруді болдырмауға көмектеседі, ол бейнені түсірместен болдырмауға болады.
Бейнебақылау объектісінің нақты құрылымын маман анықтайды.
Бейнебақылау жүйесі - белгілі бір мекеменің мінез-құлқын бақылау үшін
қажетті маңызды қадамдардың бірі. Бейнебақылау жүйесі кеңістіктік
кеңістікке ие болса да, оны негізгі орнату сәтсіз болған жағдайда шеше
алмайды. Сондықтан бейнебақылауды орнатудағы алғашқы қадам - орнату
жабдығы, қызмет көрсету, бейнебақылау жүйесін дұрыс орнату.
Бейнебақылау жүйесін орнату үшін барлық компоненттер мен
компоненттерді дұрыс таңдауға мүмкіндігіңіз болуы керек. Камералар - ең
бастысы, жүйеге қарамастан, бірақ жұмысында және қосымша жабдықтың
ерекшеліктерінде маңызды роль атқарады.
Бейнебақылау жүйесін орнату тек бақылау камераларын орнату ғана емес,
сонымен қатар аппараттық және бағдарламалық қамтамасыз етуді орнату. IP-
бейнені қадағалауды құру - камераның барлық дербес деректеріне арналған
дербес серверді өзі өңдеу. Орнатылған жұмыста дұрыс орнатылған роликтер де
маңызды рөл атқарады. 1.6-суретте көрсетілгендей, бейнебақылау жүйесін
орнату, түсіруді тоқтату процесінің аяқталуы емес, шексіз үзіліс.
Бейнебақылау жүйелерінің талаптары мен жауапкершілігі, яғни шағын және
ірі нысандарда - шекаралас аумақты қорғау, автокөлік қозғалысы және
объектілерді, дәліздерді және бөлмелерді бақылауды қамтитын жерлердің өтуін
бейне бақылау.
Арнайы бейнебақылау жүйесін таңдағанда өте үлкен және күрделі
параметрлерге әсер ететін параметрлерді атап өту маңызды. Олар бір-бірімен
өзара әрекеттесе алады және жүйелік ресурстар туралы мәлімдей алады.
Мысалы, бейне сапасы (қол жетімділік) басқа құрылғының қол жетімділігі,
өткізу қабілеті, сыйымдылығы, сақтау сыйымдылығына әсер етуі мүмкін.
Бейнебақылау жүйесінің камералараны таңдауда қандай негігі параметрді
білу қажет (жобалау мен техникалық тапсырманы тағайындау).
Бейнеақпараттың көрсетілімі мен жазылуына, оның сақталып өңделуіне өте
ерекше әсер ететін негізгі параметрлер болып мыналар табылады:
1) Оперативті бақылау режимі – барлық болып жатқан жағдайға оперативті
реакциямен қадағалайтын күзет қызметі бейнемониторына ақпаратты шығару;
2) Полетті бөлу режимі – барлық камералардан алынған бейнекөрсетілім
ақпарат тасымалдауыштарда жазылады, және ол тек бір жағдайларға жушар
болғанда не керек кезде ғана көрсетіледі.
3) Аралас режим – камералардың бір бөлігі оперативті баылаумен, ал екінші
бөлігі полетті бөлу режимдерінде жұмыс жасайды.
Барлық бейнебақылау жүйелері ек түрге – қарапайым(біркамералы) және
күрделі(көпкамералы) деп бөлінеді.
1.2.2 Негізгі бейнебақылау жүйелері
Бейнебақылау жүйесін іске асырудың бірнеше негізгі т әсілдері болады:
1) Бейнерегистратор базасында. Бұл жағдайда өзіндік аудио- және
бейнефиксацияланатын құрылғы орнатылады. Негізгі сипаттамалары-
функциялардың жеткіліктілігі мен тепе- тееңдіктері.
2) Бейнесервер базаасында. Көрсетілімді іске қосады оны бақылайды және
аудио- мен бейнефиксациялауды жүзеге асырады. Бұл жағдайға тұрақтылық пен
құрылымдарының иілгіштігі тән.
3) Сымсыз бейнебақылау жүйесі. Сымдық тәсіл болмаған жағдайда, ең тиімді
тәсіл болып келеді. Негізіг қондығырысы болып сымсыз желілік
бейнекамералар(Wi-Fi) саналады.
4) ІР-бейнебақылау жүйесі. Классикалық бейнебақылаудың дәстүрлі функциялары
мен ІР-жүйесінің шегі жоқ шексіздігіне ие мүмкіндіктерін байланыстырған,
қазіргі таңдағы ең ерекше жүйе.
1.2.3 Сандық және аналогтық бейнебақылау
Бейнебақылау жүйесі (CCTV ағылшын аббревиатура - жабық типті теледидар
CCTV жабық жүйесі) аға мекемелерде бейнебақылау арналған. Соңғы жылдары,
бейнебақылау жалпы жүйе қауіпсіздігінің ажырамас ерекшелігі айналды, сондай-
ақ қазіргі заманғы бейнебақылау құрылғылары бақылауға және бейнежазбаға,
бірақ сондай-ақ кенеттен қолайсыз оқиғаларға барлық реакцияларды
бағдарламалауға болады ғана емес.
Бейнебақылау жүйесінің түріне байланысты ол аналогтық және сандық
болып бөлінеді. Аналогтық жүйелер Бұл жүйе кіші бөлмелерде бейнебақылауды
ұйымдастыру және бейнемагнитофондардан бейнемагнитофондарға деректерді жазу
үшін қолданылады. Өз кезегінде бұл жүйе қауіпсіздік жүйелерінің жиынтығынан
тұрады. Ол өз кәдеге жарату немесе жүйелік оператордың, деректер жиынтық
бейнекамералар жиналған қатынасуды бақылау жүйелерін, қауіпсіздік және
өртке қарсы дабыл жүйесін, сондай-ақ дербес объект қорғау, жинайды жинайды,
талдайды, талдайды және талдау.
Сандық бейнебақылау жүйесі аймақтық объектілерінің қауіпсіздік
жүйесінде пайдаланылатын, және жаһандық қауіпсіздік компаниялардың жалпы
басқаруда ерекше орын бар. Аналогты жүйелердің функционалдық және
техникалық сипаттамалары уақыт бойынша сандық бейнебақылау технологиясын
болдырмайды. Және баға аналогтық CCTV жүйесінің құны сияқты.
Бейнебақылау жүйесінің функциялары мен ерекшеліктері тұтынушының
сайтының қауіпсіздік талаптарына бейімделген. Әдетте, мұндай жүйенің ең аз
жобалау бейне камералар, бейнежазба құрылғылары (Quad, мультиплексорлар
және сондықтан AD. Бойынша), пайдаланушы жабдық (бейнемагнитофондар,
бейнемагнитофондар, тіркеушілері) және бейне (видео монитор) тұрады.
Үлкен көлемді бейнебақылау жүйелерінде қосымша басқарылатын және
көмекші құралдар орнатылады – матрицалық коммутаторлар, бейнекмераларды
басқару пернетақтасы, бейнепринтерлер, күшейткіш-бөлшектегіштер,
модуляторлар, телеметрикалық қабылдағыштар мен жіберілім және басқа да
күзеттік құрылғылар.
Аналогты бейнебақылау камералары. Қазіргі таңда бейнебақылау жүйесінің
қарапайым құрылымдық және аса қымбат емес бағадан тұратын аналогтық
бейнебақылау камералары орнатылған. Бұл бейнекамералар өз кезегінде
оптикалық құрылғылармен, жарықтық ағыннан бейнесигналды пінішмдейтін ПЗС-
матрицаға келіп түсетін линзалар тобынан сарапталып шығады. Сонымен қатар,
бейнебақылау камераларында аналогтық бейнесигналды сандыққа айналдыратын
арнайы түзеткіш блок қолданылады. Мұндай бейнекамераларды сандық
ейнебақылау жүйесіне жатқызуға болады.
Бейнебақылау жүйесінде белглі бір талаптарға сәйкес бейнекамералар
модельдері келесідей топтарға бөлінеді:
1) жабынсыз камералар – сіріңке қорапшасындай өлшемді, жазыбнсыз өңдіріліп,
бөлмедегі әрбір қандай болмасын затқа бекітіле алады;
2) кішігірім бейнекамералар кіші көлемге ие, өзіндік жабыны бар және
кронштейнге де, айналмалы қондырғыларға да бекітіле алады.
3) жасырын бейнекамералар ең кіші габариттермен ерекшелінеді. Және жасырын
бейнебақылау жүргізу үшін қолданылады.
4) жылдам купольді бейнекамералар өзіндік жылдамдыққа ие айналмалы
құрылғымен жабдықталған, оған сәйкес бейнекамералар көлденең жазықтықта 400
градусқа дейін айналып және тік жақызтыққа бұрылып, купольді камера
қызметін атқарады. Бұл камералар төбеге орнатылып, банк, казино,
супермаркеттер секілді объектілерде қолданылады.
5) ақ-қара түсті бейнекамералар бейнебақылау камераларының танымал класына
жатады, себебі олар аз қаражатты талап етеді және сонау бейнебақылау
жүйесінің негізін құрған нақ осы камералар еді.талапқа сай, ақ- қара түсті
бейнекамералар бөлме ішінде жұмыс істеуге және бөлме сыртында болып
бөлінеді;
6) түрлі- түсті камералар бейнебақылау жүйесінде крек кезінде ғана, яғни
түсті суреттемені бейнебақылау жүйесінде бейнемонитор арқылы көрсетуде не
бейнемагнитофонда жазу кезінде қолданылады;
7) сандық бейнекамералар. Бұл камералар сигналды сандық түрде өңдеуші блок
пен түзеткіш веб-браузерден тұрады. Олар бейнебақылау жүйесінің LANWAN
желісі арқылы сандық сигнал түрінде өе сапалы суреттемені жібере алады.
Сандық және желілік бейнекамералар локальді компьютерлік желі жүргізілген
кішігірім объектілерде қолданылады, сонымен қатар ережеге сай, сандық
камералар аналогты және сандық шығыстардан тұрады.
Сандық камералар өздерінің жұмыс тәжірибесінде жетекші орын алады.
Қазіргі уақытта көптеген компьютерлер PCI картасы үшін конфигурациялануы
мүмкін және 1-ден 12-ке дейін бейнекамера болуы мүмкін.
Бейнені ғана көре алмай қана қоймай, оны қатты дискіге жазуыңызға
болады, 1.7-суретте көрсетілгендей, оны дербес немесе қозғалыс детекторын
қосу арқылы жасауға болады.
Қадағалауға арналған Батыс қадағалау бағдарламасы цифрлы үй немесе
ақылды үй бағдарламалары шеңберінде жүзеге асырылғанын атап өткен жөн.
Сурет 1.6. Сандық бейнебақылау жүйесінің монитордан көрсетілімі
Бұл бағдарламалар, бір жағынан, барлық құрылғыларды күшейтуге, барлық
тірі жүйелерді компьютерлендіруге, тұрмыстық техниканың кейбір деңгейіне
және тұрмыстық техниканы Интернет технологиясымен біріктіруге әкеледі.
Қазіргі заманғы технология құзыретті тұлғаның қиялын жүзеге асыра алады.
Цифрлы үй - қазіргі әлем. Сондықтан, дизайнерлердің ең үлкен
жетістіктерінің бірі үйде қызмет көрсетудің күрделілігін еңсеру үшін
қауіпсіздікті қамтамасыз ету үшін цифрлық жүйені пайдалану мүмкіндігі
болды. Бұл жүйе цифрлы үй функциясының бейне және қадағалау саласындағы
қызметіне, сондай-ақ өртке қарсы және өртті бақылауды және басқа жүйелермен
өзара іс-қимыл жасауды қадағалау арқылы сенімді мониторинг жүргізуді
қамтамасыз етеді.
Айтпақшы, қатты дискіге жазуға болатын көптеген цифрлық бейне
таратқыштар бар, сондай-ақ түпнұсқалық қатты дискіні өзгертуге және TCP
IP бейне жіберуді ұйымдастыруға болады. Мысалы, сіз дискіні алып, үйіңізге
басқа дискіні салсаңыз болады, не болып жатқанын көруге болады.
Сандық бейнебақылау жүйесінің негізгі мүмкіндіктері:
1) бейнесуреттемелерді қашықтықтағы компьютерлерге жібере алу;
2) жазылым уақыттың сарабына көнбейд, сондықтан қаншалықты ұзақ болса да
сақталынып тұрады;
3) сандық жазылымнан тез арада көшірімді ала алу;
4) әр түрлі сараптамалар арқылы бейнесигнал фрагменттерінің қандай болмасын
фрагментін табу, бейнекөрсетілімді өңдеу мүмкіндігі;
5) ақпаратты тираждау кезінде бейнесуреттемелердің сапасы өзгермейд, ал
бейнесуреттемені шығару үшін қарапайым принтердің өзі де жеткілікті.
Егер бағафункциональдығы сапасы қатынастары бойынша сұрыптайтын
болса, онда сандық бейнекодерлерді пайдаланған дұрыс(DVR).
Қазіргі заманғы цифрлы көп арналы бейнемагнитофондар үлкен көлемдегі
ақпаратпен жұмыс істеуге арналған. Сақталған бейне ақпарат ешқашан сапасын
жоғалтпайды. Сонымен қатар, заманауи сандық фотоаппараттар өте маңызды
функцияға ие - қозғалыс детекторының сигналын көру және камера да
бейнемагнитофонға орнатылған және бағдарламаланған.
Камера суреттегі тег орнатады. Егер осы камераның бақылауында
динамикалық жағдайлар болмаса, иллюстрациялар тек мониторда көрсетіледі.
Егер камераның шекарасында жағдай орын алса, DVR автоматты түрде оқиғаны
тіркейтін дыбыс сигналын жібереді және пошта бөліміндегі қызметкерге
хабарлайды. Бұл режимде бейнебақылау жүйесі қатты дискіге біртіндеп жұмыс
істеуге мүмкіндік береді, сондай-ақ жазылу режимінің уақытша ресурсын
арттырады.
1.2.4 Интернет арқылы желілік ІР-бейнебақылау
IP-бейне бақылау - жаңа көрініс, өзгерудің жаңа тәсілі, жаңа
перспектива. Себебі, сандық бейнебақылау жүйесі уақытылы өзгеріп отырады.
Біздің қарқынды дамып келе жатқан технология мамандарымыздың айтуынша,
алдағы 2-3 жылда IP-CCTV барлық жаңа жүйелердің 80% -ын құрайды.
IP бейне қосылады және түпнұсқалы IP-камералардың санына қосылады.
Сурет 1.7. ІР бейнебақылау жүйесінің қызметтік орнынан бақылау
Сонымен қатар, әртүрлі көлеммен мен өлшемге ие ІР бейнебақылау жүйесін
жүргізе алады. 1.8-суреттегідей мысал кетіретін болса, бейнекамералардың бр
бөлігі қаланың бір шетінде, ал қалған бөлімі қаланың келесі шетінде
орнатылған жағдайда да, олар бір ІР бейнебақылау жүйесі аясында жұмыс
атқарады.
Сондай-ақ, IP-бейнені қадағалаудың шешілмейтін құны - жоғары
ажыратымдылықтағы суреттер және IP-камералардың кеңеюі. Олар бұрынғыдай
дамып келеді және олардың шешімдері 1,2,3 және 5 мегапиксельге дейін өседі.
Мысалы, 1,3 мегапиксель - қарапайым бейнекамерадан 4 есе артық. Бұл
дегеніміз, сақтау құрылғылары төрт есе артады. Сонымен қатар, 10 IR
камераға қосқан кезде, энергияны үнемдеу автоматты түрде өткізгіштерде және
бейнебақылау жүйесінде кейбір қосымша элементтермен жасалады. Ал сіз әрбір
аналогтық камера аналогтық камера туралы біледі ornatsañı 10 700-метрге
және қымбат жолмен қуат кабелін келсе міндетті болып табылады, 70-метрлік
сым, жоқ. Егер сіз желілік зерттеуді пайдалана болса, сымдар жалпы ұзындығы
әрқашан свинга жұбы шағын, 300-400 м, және бұл кабель бейне камера
қарағанда 2 есе арзан. Бұл ИК-камерадан цифрлық сигналдарды бір кабельмен
пайдалануға болатынына байланысты. Егер сіз 30-40 камераны орнатсаңыз, онда
ИК-камераларды орнату керек. Айта кетейін, презентацияның сапасы өзгеріссіз
қалады, дегенмен бейнебақылау жүйесіне дейінгі қашықтық қаншалықты алыс.
Интернеттегі интернет-бейнені пайдалансаңыз да, сапа өзгеріссіз қалады. Бұл
IP-негізіндегі бейнебақылаудың кең ауқымын жаңартатын бірегей мүмкіндік.
Бейнебақылау жүйесінің негізгі міндеттері:
1) болымды бақылау;
2) бейнежазылым архивімен жұмыс жасау;
3) өтпелі суреттер мен архивке қолжетімділік;
4) қимыл детекторы мен күзет дабылдары не сигнал жоғалған жағдайдағы
бейнекөрсетілімдерді автоматты түрде жазу.
Кең көлемді объектілерде белгілікті тапсырмадан өзге келесідей
міндеттер қойылады:
1) қорғау жүйесі мен өрт қауіпсіздігіне сәйкес интеграция;
2) басқару жүйесінің аппаратты-бағдарламалық жиынтығына және
қолжетімділікті басқаруына сәйкес интеграция;
3) қажет жағдайда бейнебақылау жүйесінің жаңартылуы мен мүмкіндігінің
кеңейтілуі;
4) барлық жүйені тек бір ортада ғана басқарып, оған қоса Интернет
арқылы(қашықтықтағы қолжетімділік) бейнебақылауды ұйымдастыру мүмкіндігінің
болуы.
Жүйелердiң негiзгiсi ерекшелiгi автоматты аудио болып табылады -, сiз
тап қалған параметрлер бойынша компьютерiн апаратын бейнежазба. Мысалы,
сигналдың берулерi үшiн негiзбен қозғалыс немесе дыбыс бола алады. Сiз
видеокамералардың жиыны бар компьютерiнiң жұмысын синхронизациялануға,
жылжымалы телефонға үрей туралы хабарлауды функцияны қоса аласыз.
Бейнебақылаулар цифрларға жүйенiң негiзi функциясында цифрларға
құрылымдарға бейнежазбалар, оның өңдеуi және сақтауы жүзеге асыру кiретiн
құрылым болып табылады. Жүйелердiң әсерi сурет өңделетiн компьютердiң
жұмысымен бөтенше өрнектеле салыстыруға болады
CCTV аббревиатура орыс шифрды шешуiне Closed Circuit TeleVision, сөзбе-
сөз аудармада сияқты басын ашып айтады осылай сезiледi: тұйықталған
дидардың жүйесi. Еркiн интерпретация бәрiне белгiлi: видеобақылаудың
жүйелерi.
Суреттердiң көру, жазу және берiлуiн сiзге видеобақылаулар цифрларға
жүйе көмегiмен әлемнiң нүктелерiн түсiнiктi сұқтанатын болады. Берiлу
рұқсат етiлмеген қосу мүмкiн емес iстейтiн және қолдану шифрлалған түрде
iске асады.
Функцияны да, көп каналды тәртiп те сiз суреттер көру үшiн қозғалыстың
кiрiстiрiлген детекторы бойынша жазуды жүзеге асыру Автопереключение
уақытында қолдана аласыз. Және рұқсат орталық сервер, және желi құқықты
қолданып архивтың көрулерi мүмкiндiк бередi.
Және жергiлiктi, және ғаламдық желiлер алып тастаған камералармен
видеосигналдарды қарап шығуға мүмкiндiк бередi. Ол үшiн арнайы видео
серверiнiң алуы ерекшеленген IP керек - мекенжаймен.
Эквалайзерді пайдаланатын пайдаланушы бейне серверге ауысады және
бейнені қосылған бейнекамералармен алады. World Wide Web соңында біз 90-шы
жылдары Ресейден келген байланыс түріне қатысты ақпаратты тексере алдық.
Желілік жабдықтар жыл сайын кемелділікке жетеді және Интернетке қосылудың
өткізу қабілеттілігін арттырады, баға төмендейді. Қазіргі уақытта ғаламдық
желінің қатты компьютерлері әлі көрсетілмеген.
Өткен жылы Интернеттегі кез келген масштабталатын объектіні жоюды
тексеруге мүмкіндік беретін бейнебақылау. Ұсынылған бейне сервердің түрін
қарастырамыз. (нақты модельге байланысты) сымның немесе сымсыз камераның
түсінде, ал объективтің барлығы дыбыс алдында тұр. Ол пайдаланушы мен
камераның арасындағы шлюз ретінде қызмет еткен өзінің сирек IP-мекен-жайын
алады. Сіз істеуіңіз керек, Интернет желісіне кіретін браузерде IP
мекенжайын құру және парольді енгізу қажет IP-камераның ішіндегі сөрені
қарау. Осыдан кейін сіз өзіңіздің қатысуыңызды нақты уақытта бақылай аласыз
және қалаған қатты дискіге жазғыңыз келсе. Ең ірі ғимарат жанында
орналасқан немесе аялдама тоқтаған көшелер.
CCTV жүйелері - бейнебақылау жүйелерінің тиімді қорғауы мен қорғауы
CCTV жүйелерін тұрғын үй және офистік үй-жайларды, дүкендерді, мекемелер
мен кәсіпорындардың заңсыз айналысына қарсы тиімді және тиімді қорғау болып
табылады. Қолданыстағы бейнематериалдардың сауаттылығын жоғалтуға болмайды,
ол ерте ме, кеш пе, кетудің барлық жерінде және сыртқы.
Бейнебақылаудың камералары олар келушiлерге (жасырын камера)
көрiнбейтiнiн сайып келгенде құрастыра алады. Мұндай жүйелер барлық жиiрек
бекiтiле баста орындар өте келгiштейсiң - саудалық және қалжыңбастан
орталықтары, ойын залдар, мейрамханалар. Тап бүркеме бақылау құқық
бұзушылардың қауiптi ахуалдың тарқатуы немесе тез анықталуы сақтап қалуға
жиiрек мүмкiндiк бередi, көбiнесе - қылмыстық аужайлары бар тұлғалар.
Бейнебақылау камера көрінбейтін имиджін соңында палатасы (жасырын
камера) құрастыруға болады. Мұндай жүйелер өте тар - дүкендер мен ойын-
сауық орталықтары, құмар ойындар залдары, мейрамханалар. айналымын бақылау
жиі қауіпті жағдайға уақтылы немесе тез анықтау жиі қылмыстық қаражат бар
адамдармен, сақтауға болады дегенді білдіреді. Сонымен қатар,
бейнекамералар тәртіпті нығайтудың бір әдісі болып табылады. Тәжірибе
білікті, ұзақ мерзімді қадағалау мәселесі үшін жауапкершілікті көрсетеді.
Бейне камералар механизмнің күрделілігіне байланысты түрлі жолдармен жұмыс
істей алады
Тышқан, сымсыз, сандық бейнебақылау, түрлі көлемдегі түсті немесе
түсті камералар, мониторлар, басқару панелі - бейнебақылау негізгі
компоненттері болып табылады. Тек кәсіби етікшінің қауіпсіздік жүйесі
(немесе объектілердің жиынтығы) объектінің сенімді қорғауды қамтамасыз ете
алады, қандай анықтауға болады. Бейнекамера - сіз кез келген уақытта көруге
болады қандай сағат жазба. Арнайы тіркеушілер ақпараттың үлкен көлемін
қолдайды. Бөлмелерде камералар оңай реттеліп, бетті бұзып, кішігірім
заттардың суретін ұлғайта алады.
санақ операторлары өз міндеттерін тиісті орындау үшін үлкен қабілеті
бар жерлерде күдікті адамдардың қатысуымен қарсы уақтылы қорғауды алуға
көрсетеді. Қазіргі заманғы жүйелерді қолдану оңай және оңай. Жақында
операторлардың көбісі интернетте немесе жергілікті желідегі ақпаратты көру
мүмкіндігін пайдаланады.
Желілік компьютерлердің кең ауқымы жүйеге біріктірілуі мүмкін.
Ақпаратты беру серверлері мен жабдықтары осындай IP-бейне жүйелерін жинау
үшін жергілікті жүйеге енгізілген. Модульдік жүйелер аннотациялар мен
сандық камералардың жұмысын қолдайды.
Локоть құралдары қорғалатын аумақта кез келген қозғалыс пен қозғалыс
үшін сезіледі. Алайда, бейнебақылау жүйесін жобалау алдындағы мамандар
барлық ықтимал айнымалылар және Бейнекамераны айналып қабілетін жазып
қажет. Сондықтан сіз күрделі басқаруды кәсіби шеберлер мен инженерлер ғана
қолдана аласыз. Қазіргі заманғы бейнебақылау жүйелерінің шешімдері нақты
және перспективалы болып табылады. Олар бейнебақылау жүйесі орын рет, ол өз
кезегінде degenimizşç, яғни, бірге қазіргі заманғы технологияларды дамыту
болып табылады іс, өрт қауіпсіздігі жұмысты қабылдамау үшін ең мүмкіндіктер
мен болжау bolmaşını бірі болып табылады, колледжде қадағалау артады.
1.3 Мобильдік технологиялар
Бүгінгі таңда мобильдік технологиялар арқылы мәлімет жіберу ең бір
болашағы бар технология және де бейнекамерадан алынған бейнекөріністі
мобильді телефон арқылы жіберуді толығырақ қарастыруға қажеттілік бар. Бұл
сұрақ, бейнекамерадан бейнекөріністі қарауға, компьютерлік немесе телефон
желісін қолдануға мүмкіндік болмаған кезде үлкен арақашықтықта орналасқан
объектіні бақылау кезінде қажеттілік болғанда өзекті болып келеді.
Соңғы онжылдықта сандық технологиялардың күрт дамуы ақпараттты
персоналды қолданылуының өсуіне септігін тигізді. DVB – Н стандартын енгізу
теледидарды тірідей мобильді портативті құрылғыларға трансляциялауға
мүмкіндік беріп, теледидарды қараудың мобильді стилін және қолданушымен
тұрақты контактіні енгізді. Енді теледидарлы программаларды қарауға шектеу
жоқ, қандай уақыт, қай жерде болсын көруге болады. Мобильді теледидарлардың
түрлі нұсқалары бар.Бұл бөлмеде қабылдауға құрылған желіден жіберілген
сандық теледидарлық сигналдардың мобильді қабылдауы не сыртқы фиксиреленген
антеннаға қабылдау.Бұл тағы,теледидарлық сигналдарды портативті
құрылғыларға, мәселен, мобильдік телефондарға қабылдау бола алады. Мобильді
теледидарды қабылдаудың бірнеше жүйелері бар.
1.3.1 Мобильді телерадио тарату тарихы
Мобильді телефондар баяғыдан , байланыс құралынан бірден бірнеше
девайсты, мәселен, плеер, навигатор, ауыстыратын көп функциялық
мультимедиялық, құрылғыға айналды. Бұл ситуацияда ұялы телефон
тұтынушыларынан және оларды өндірушілерден бөлек ұялы операторлардың
қызығушылығын болжау шынайы болып келеді. Шынында да дыбыстық байланыстың
арзандауынан, соңғыларға қосымша дыбыссыз қызметтер уақыт өте келе үлкен
маңыз тудыра бастады.Ең үміттірек Vas- қызметтерінің бірі мобильді
теледидар болып табылады. Бұл жайлы төмен жақта қарастырайық. Мобильді
теледидарды қатаң енгізу осыдан бірнеше жыл бұрын-ақ пайда бола бастады.
Көптеген уақыт бұл бағыттың дамуына сәйкес функцияналдығы бар мобильді
терминалдардың жоқтығы кедергі келтірген. Мобильді теледидарды түрлі-түсті
экрандарсыз, динамикалықбейне ағымын көрсете алатын, жақсы жұмыс істейтін
ұялы телефон процессорларынсыз елестету мүмкін еместігі аян. Сонымен
тұрмақ, егер мобильді теледидардың ұялы желілеріндегі трансляциясы туралы
айтсақ, мобильді интернет арқылы ақпарт жіберуде жақсы жылдамдыққа қол
жеткізу керек еді. Көптеген жылдар GSM – рыноктарында жалғыз жіберу түрі
GPRS – байналысы болған.Технологиялардың дамуымен , EDGE секілді анағұрлым
жылдамырақ тәсілдер пайда болды. Ал, үшінші ұрпақ желілерінің пайда
болуымен мобильді теледидар тіптен ұялы байланыс операторларының ең басты
маркетингтік көңіл аудартқышына айналды. Алайда ұялы байланыс
операторларының жылдам байланысты тәсілін жүзеге асыру инициативаларынан
бөлек, мобильді теледидардың түрлі стандарттарының дамуы да жүзеге асып
жүрді. Бүгінгі таңда осындай стандарттардың Азия, Батыс Еуропа, Солтүстік
Америка сияқты аймақтарда жұмыс істейтін бірнешеуі ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
НОРМАТИВТІК СІЛТЕМЕЛЕР 7
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ..
АНЫҚТАМАЛАР, ҚЫСҚАРТУЛАР МЕН БЕЛГІЛЕУЛЕР ... ... ... ... ... .. 7
КІРІСПЕ 8
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ... ... .. ...
1 Күзет теледиар жүйесінің жалпы сипаттамалары 9
... ... ... ... ... ... ... ... .. ...
1.1 Күзет теледидар жүйесі ... ... ... ... ... ... ... ... ... ... ... ... ... ... . 9
1.2 Бейнебақылау жүйесі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 12
1.2.1 Бейнебақылау жүйесіне шолу 17
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... .
1.2.2 Негізгі бейнебақылау жүйелері 18
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ...
1.2.3 Сандық және аналогтық бейнебақылау 18
... ... ... ... ... ... ... ... .. ... ... ... ..
1.2.4 Интернет арқылы желілік ІР-бейнебақылау ... ... ... ... ... ... ... 21
1.3 Мобильдік технологиялар 24
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
...
1.3.1 Мобильді телерадио тарату тарихы 25
... ... ... ... ... ... ... ... .. ... ... ... ... ...
1.3.2 Мобильді теледидардың қазіргі жағдайы 26
... ... ... ... ... ... ... ... .. ... ... ..
1.3.3 Мобильді теледидар стандарттары 26
... ... ... ... ... ... ... ... .. ... ... ... ... ...
1.3.4 Тұманды болашақ 27
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ..
1.3.5 Мобильді теледидар альтернативалары 28
... ... ... ... ... ... ... ... .. ... ... ... .
2 Таралымды бейнебақылау 30
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ..
2.1 Сымсыз камера 30
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... .
2.1.1 COFDM модуляциясының принциптері 31
... ... ... ... ... ... ... ... .. ... ... ...
2.1.2 Сымсыз камералардың жұмыс істеу режимін таңдау 32
... ... ... ... ... ... .
2.1.3 Жүйенің негізгі элементіне қойылатын техникалық талаптар 35
... ... .
2.1.4 Бейнебақылаудың мобильді пункті 36
... ... ... ... ... ... ... ... .. ... ... ... ... ...
2.1.5 Екідеңгейлі бейнебақылау жүйесі 37
... ... ... ... ... ... ... ... .. ... ... ... ... ... .
2.2 EN-106 DVB-T сандық үй модуляторы 39
... ... ... ... ... ... ... ... .. ... ... ... ... .
2.3 Радио-камера ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . 40
2.3.1 MIMO тәсілі 40
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ...
2.3.2 Жүйе архитектурасы 41
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... .
3 Есептеу бөлімі 43
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ..
3.1 Сандық таратқыштың қуатын анықтау 43
... ... ... ... ... ... ... ... .. ... ... ... ... .
3.2 DVB-H жүйесінің параметрлері ... ... ... ... ... ... ... ... ... ... ... . 44
4 Бұл дипломдық жұмыста мобильді телерадиотаратуды 49
... ... ... ... ... ... ..
4.1Қауіпті және зиянды өндірістік факторлардың анализі 49
... ... ... ... ... ... .
4.2 жарықтандыруды есептеу 50
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
...
4.3 Ауа кондициалауын есептеу 51
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
4.4 Кондиционерлерді таңдау ... ... ... ... ... ... ... ... ... ... ... ... ... ... 56
5 Технико-экономикалық бөлім 57
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
5.1 Жобаның мәні 57
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ...
5.2 Өндірістік жоспар 57
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... .
5.3 Инвестициялық шығындарды есептеу 57
... ... ... ... ... ... ... ... .. ... ... ... ... ..
ҚОРЫТЫНДЫ 61
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ...
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ 62
... ... ... ... ... ... ... ... .. ... ... ... .
ҚОСЫМША А. Бағдарлама листингі 64
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ..
АНЫҚТАМАЛАР, ҚЫСҚАРТУЛАР МЕН БЕЛГІЛЕУЛЕР
Радиотехника – бұл электромагнитті толқындар мен ауытқулар
радиодиапазонын зерттейтін, генерациялау, күшейту, түрлендіру әдістерін,
тарату мен қабылдау, сонымен қатар олардың ақпаратты таратуда қолданылуы,
және радиоаппаратураларды жобалау мен құрастыру, сигналдарды өңдеу,
радиоқабыдау мен радиотарату техниаларан құрамына енгізетін электротехника
бөлімі.
Электроника – бұл электромагниттік энергияны түрлендіруге арналған
электрондық құралдар мен қондырғыларды құру әдістері мен электрондарды
электромагниттік өрістермен өзара байланысы туралы ғылым.
Телекоммуникация – бұл телефон, компьютерлік модемдер, жерсерік мен
волоконды – оптикалық кабельдер тәріздес электронды құрылғылардың көмегімен
ұйымдастырылған байланыс.
LQI — байланыс каналы сапасының индикаторы;
ТКШ — тұрғын-коммуналдық шаруашылық WLAN — сымсыз жергілікті есептеуіш
желілері;
WPAN — сымсыз арнайы есептеуіш желілері;
BWA — сымсыз кең жолақты рұқсат;
CSMA-CA— коллизияны тоқтататудың көптік рұқсаты бар бақылау;
TDMA — уақыттық бөлінген көптік рұқсат;
СШҚ — сигнал-шу қатынасы;
PRR — пакеттерді қабылдау жылдамдығы;
PER — қате пакеттер саны;
OSI — ашық жүйелердің өзара әсерлесу моделі;
ZigBee — Аз қуатты тұтынатын IEEE 802.15.4 стандартында негізделген
жоғары деңгейлік желілік протоколдарының жиынтығы;
GPRS — мәліметтерді дестелік тарату қызметі;
EDGE — GSM үшін мәліметтерді таратудың күшейтілген жылдамдығы.
КІРІСПЕ
Шешілетін мәселенің жағдайын бағалау. Қоғамның заманауи деңгейде даму
үшін инновациялық жүйелерді енгізу қажеттігі бәрімізге айқын. Күннен-күнге
адам жаңа деңгейдегі қарым-қатынасты, ақпаратты жіберу және сақтаудың озық
түрлерін қажет етуде. Бұл мәселе қарқынды дамып келе жатқан Қазақстанда да
аса өзекті болып тұр. Сондықтан, телекоммуникациялар нарығының қарқынды
дамуы (жаңа қызметтерді енгізу, жаңа операторлардың пайда болуы, сәйкесінше
бәсекенің өсуі) динамикалы өсіп келе жатқан ортаға Қазақстанның ұлттық
байланыс операторларын бейімделуге мәжбүр етті.
Қазақстанның операторларының байланыс желісінің қазіргі кездегі даму
кезеңі, бір жағынан, инфракоммуникациялық технологияның ілгерлеуі және
абоненттерге жақсы қызмет көрсетуді талап ету, екінші жағынан телефон
желісінде әзірге аналогты жабдықтардың біршама болуы және электр
байланысының қарапайым қызметіне сұраныстың аз болу шарттарында өтуде.
Басқа байланыс операторлары телекоммуникациялар қызметтерін радиожалғау
жүйелерін қолдану арқылы жеткізіліп жатыр.
Жұмыстың мақсаты. Дипломдық жұмыстың зерттеу тақырыбы ретінде
Ауыстырудың нақты қатыссыз оптикалық көрсеткіштерді тұрғызу мен олардың
сипаттамалары алынған. Бұл дипломдық жұмысты орындау барысында ойын-сауық
орталығы үшін бейнебақылау қауіпсіздік жүйесін жобалау мен орнату
мәселелері қарастырылады.
Зерттеу объектісі. Осы жұмыстың басты объектісі – Алматы қаласы
бойынша ең үлкен молл болып табылады. Бүгінгі күні Aport Mall СОО танымал
бренд-бутиктері, екінші деңгейдің банктары, ірі фуд-корд, СПА-Салон, фитнес-
зал, аттракцион, кинотеатр және т.б. орналасқан. Осы жобаны енгізудегі
негізгі мақсат – бұл тұтынушыларды кепілді де сапалы түрдегі байланыс
қызметтерімен қамтамасыз ету болып табылады. Өз кезегінде бұл азаматтардың
ақпарат алуға деген конституциялық құқығын барынша іске асыруға мүмкіндік
береді.
Тақырыптың өзектілігі. Осы тақырыптың өзектілігі жаңа
телекоммуникациялық технологияларды енгізу, оны жетілдіре түсу және жаңа
қызметтерді тұтынушыларға ұсыну, және де бүгінгі күні қолданылатын
технологияларды әрі қарай дамыту мен жаңартуға тікелей байланысты
1 Күзет теледиар жүйесінің жалпы сипаттамалары
1.1 Күзет теледидар жүйесі
Қауіпсіздік жүйелерінің тиімділігі, оның сыртқы әсерлерге қатысты
өңдеу жылдамдылығымен анықталады, яғни оқиға жағымсыз жаққа ауыспай тұрып,
жауапты әрекет жылдамдығы әсер ету жылдамдығынан жоғары болуы керек.
Осы мақсатпен криминалды элементті іс–әрекетті тежейтін механикалық
күшейткіш (сейфтер, механикалық құлыптар, металдық есіктер, бөлме
терезесіндегі решеткалар, автомобильдің рульді және передачаларды ауыстыру
рычагын блоктау құрылғысы) оргтехника және компьютерді т.б. ұрлауға қарсы
механикалық қорғаныс шаралары қорғаныстығы жатады, себебі оларды құртуға
зиянкестердің уақыты кетеді.Қауіпсіздік жүйелерінің ерекшеліктерін
қарастырайық.
Күзет және өрт сөндіру жүйелерінде анализдеушілер құрылғыларының, есте
сақтау және шешім қабылдау құрылғыларының рөлін датчиктер атқарады.Бақылау
панелінде қауіптің бар болуына қатысты соңғы шешім қабылданады (күзетшінің
назарын аударту ,радиоканал не телефон желісімен қауіп сигналын жіберу).
Датчиктер ортаның физикалық жағдайын анализдейді (жарықтандыру, дыбыс,
жылу, механикалық әсер, электромагнитті өріс кернеулігі,бұлардың іске
қосылуы өртенуді немесе адамның қоршаған кеңістікте пайда болуын
білдіреді). Бұндай модельдің толық жетілмеуі жалған қауіп не қауіптік
оқиғаның өтуіне себеп болады. Күзет сигнализациясы бүкіл танымдық әсерлерді
рұқсатсыз кіру деп түсінеді, яғни күзетілетін кеңістікке кіру тек оны
күзеттен алып тастау кезінде ғана жүзеге асырылады.
Периметрлік жүйелер – үлкен ашық кеңістіктерді бақылау үшін құрылған
датчикті күзет жүйелерінің бір түрі болып табылады. Рұқсатты басқару жүйесі
кіруге құқықтық рұқсаты барларға цивилизациялық түрде күзетілетін
кеңістікке кіруге мүмкіндік береді.Жүйе санауышы (анализдеуші құрылғы)
келуші енгізген нышандарды кодқа түрлендіреді, ал контроллер (шешуші
құрылғы) алынған кодты жады құрылғысында сақталатын рұқсат етілген кодпен
салыстырады.
Рұқсат етілген код табылған жағдайда орындаушы құрылғы іске қосылады
(электроқысқыш, электроқұлып, турникет, шлагбаум,шлуз). Рұқсатты басқару
жүйесіне, жоғарыда көрсетілген функциялар өз жадысында өзіндік, бөгде
образдарын сақтайтын оператор арқылы орындалатын сөйлесу жүйесін жатқызуға
болады. Ұрлықтың алдын алу жүйесі тауар залынан тауардың рұқсатсыз
шығарылуын жариялау мәселесін шешеді. Қауіп сигналының пайда болуына
тауарда, оның антенна жанынан өткенде, арнайы бирканың болуы себеп. Айта
кететін жайт, антиұрлық жүйелері сатылмаған тауарға қатысты (және де оны
дүкеннен шығарған адамға қатысты) рұқсатты басқару жүйесі функциясына
инверсті функцияны жүзеге асырады. Тексеріп қарау қондырғысы тасуға тыйым
салынған белгілері бар заттарды бақылау аймағына тасымалдауын жария етеді.
Автомобильдік сигнализациялар көбінше күзет сигнализация жүйесі және
рұқсатты басқару жүйесіне ұқсас жұмыс істейді. Сонымен қоса оларда
күзетілетін кеңістікте жүйе функциясының бір бөлігін блоктау жүзеге
асырылады. Автомобильдік сигнализациялардың жалған іске қосылуы, көбінше,
оларды эксплуатациялау кезіндегі қатаң жағдайлардың салдарынан.
Күзет теледидар жүйесінде анализдеу құрылғысы, шешуші құрылғы және
жады құрылғы ретінде адамның өзі қолданылады. Техника, оған тек шешім
қабылдауға көмектеседі. Көру органы визуалды ақпаратты, бейнекамера,
ақпаратты өңдеу құрылғысы және бейнемонитор арқылы жанамалы анализдейді.
Әрине, адамның шешім қабылдауға қатысуы, оқиғаны бағалаудағы адамның
субъективтілігі,саналы немесе санасыз түрде кейбір істерді әлде тіпті
қасақананы ескермеу мүмкіндігі сияқты өзіндік мәселелерге әкеледі. Одан
басқа, адамның минималды жоғалымдарымен, үлкен ақпарат ағымын өңдеудегі
физиологиялық мүмкіндіктерінің шектеулілігі болады. Яғни, визуалды ақпарат
ағынының, бейнемонитор – оператор ақпараттық каналының өткізу
қабілеттілігімен келісімі қажет етіледі.Бейнежүйелерге қолданғанда бұл
келесі шарттарды орындаумен көрсетіледі:
-Оператордың жұмыс істеу орнын сәйкес ұйымдастыру (бейнемонитор
экранына дейінгі арақашықтық, жарықтылық сипаты).
-Оператордың жалығуына әкелмейтін, камераларды ауыстыру уақытын
орнату.
-Экранда, бір уақытта оператор шынайы бақылай алатын мөлшерде
бейнекөріністі орналастыру (эргономика бойынша 6...8 ден көп емес).
Адам факторлардың жағымсыз жақтарының әсерінің азайтылуы, болғанның
бәрінің бейнежазбасы және олардың кейінгі анализі арқылы жүзеге асырылады.
Егер бұл мақсатпен бейнемагнитофон қолданылса, оның рұқсатын болктауқажет
тіпті оның арнайы сейфте болғаны дұрыс. Жалпы айтқанда, бейнесигналдарды
өңдеуге арналған көпшілік құрылғылардарұқсатты блоктау, парольдар болады.
Тіпті күзет бөлмесінде операторлардың іс – әрекетін жазатын бейнекамераны
құпия түрде орналастыру қажет.
Операторға, экрандағы сәйкес жазулар, зуммер, қауіп датчигінің іске
қосылуын, не бейнемагнитофон лентасының бітуін сигналдауыш
,бейнесигналдардың кенет жоғалуын немесе бақылау аймағында қозғалыстың
пайда болуы жайлы ақпарат көмек береді.
Күзет теледидар жүйесінің басқа күзет жүйелерімен салыстырғандағы
артықшылығы оның жоғары ақпараттылығы (қоршаған әлем туралы ақпараттың 90%-
ын адам көру органы арқылы алады). Қауіпсіздік жүйелерінің дұрыс жұмысын,
сигнализация қосылғандағы қауіптің шынайылылығына көз жеткізу үшін адамның
сол орынға бармай-ақ, бейнежүйе арқылы дистанционды көз жеткізсе
болады.Тағы бір маңызды жайт,бұл бақылау аймағы алдында қауіпті байқап,
қауіп-қатердің болу ықтималдығын бейнемонитор экраны арқылы есептеп,
оқиғаның алдын алу. Бұл әсіресе алыстатылған қызметтелмейтін объектілерге
өзекті.
Жобалаушының түрлі жүйелерді ортақ бір қауіпсіздік жүйесіне
интеграциялау әрекеті, бір жүйенің жетілмеуі кезінде ,жеке түрде, жүйелер
бірігіп оны толықтыруға ұмтылысына әкеледі. Бұл - әр жүйенің әлсіз
жақтарының әсерін азайтып, оператор арқылы алынатын ақпарттың дұрыстылығын
жоғарылатады. Интегрециялау ақпараттық деңгейде, не программалық деңгейде
де жүзеге асырыла алады. Ал бейнежүйелерге келетін болсақ, кейбір
жағдайларда өз бейнежүйеңді басқа жүйелерден мүшелеу киын.
Айтып кететін бір жайт, күзет теледидар жүйесін қолдану тек
қолданушылармен ғана емес,криминалды элементтермен де бағаланады. Бұл
бейнекамера муляждарының өндірісі мен олардың күзетілетін объектідегі
орналасуын ақтайды. Осылай күзет теледидары күзет жүесінде маңызды рөл
атқарады.
Бейнебақылау жүйесінің басқа қауіпсіздік шараларынан басты
артықшылықтарын айтып кетсе болады. Бұл - оқиғаны автоматты түрде табу және
бейнебақылау, күзетілетін территорияларға рұқсатсыз кіруді лезде табу,
қабылданатын ақпараттық ағындарды интеллектуалды өңдеудің арқасында жалған
іске қосылуларды болдырмау, өңделіп жатқан ақпараттың анық көрсетілуі,
басқа күзет жүйелерімен тығыз интеграция мүмкіндігі. Бұндай жүйелердің
жаман жақтарына, ауа райының райының келеңсіз жағдайларында, мысалы тұман
кезінде жұмыстың қиындайтынын жатқызуға болады.
Бейнебақылау жүйесін құрастыру кезінде басты критерийлерге беріктілік,
ақпараттылық, дұрыстылық және өз уақытылық жатады.
Алғашқы критерий,қолданысымен практикада тексерілген және
конструктивті шешімдері терең ойластырылған, алдыңғы қатарлы әлемдік
өндірушілерден тек ең жақсы компоненттерді қолданумен жүзеге асырылады.
Мұның бәрі, істен шығу мен қалпына келудің минималды периоды арасында
жүйенің ұзағырақ уақыт жұмыс істеуін жүзеге асыруға көмектеседі.
Екінші критерийді ұстану қозғалыс видеотекциясының, бейнежазбаның,
экранға шығаруды орындау және әр қосылған камерадан резервті архивтеудің
біруақытты және үздіксіз жұмысын қамтамасыз етеді.
Дұрыстылық , бейнебақылау жүйелері орналасқан объекттің қауіпсіздік
қызметінің жұмысшылары және жүйе операторы үшін басты критерий болып
табылады. Қажетті көріністің жетіспеушілік жағдайларынан көріністі үлкейту
және бейнеақпарат ағындарын өңдеу интеллектуалды алгоритмі арқасында жалған
іске қосылуларды минимизациялау арқылы жүзеге асырылады.
Өз уақытылық,авторизацияланған тұлғаларға тікелей рұқсатты,оқиға
болғанға дейінгі іс-әрекетті қарауды,яғни қауіп дабылы қосылғанға дейін
бірнеше секунд бұрын алынған бейнежазбаны қарауды алынған алгоритм
бойынша,жүйе операторының қатысысыз өз бетімен шешім қабылдау мүмкіндігін
қамтамасыз етеді.
1.2 Бейнебақылау жүйесі
Бейнебақылау жүйесі нақтылай қарқын алған беті 25 жыл бұрын бастау
алған. Олар толығымен аналогтық жүйеден құралып, бертін келе сандыққа
ұласты.
Сонымен қатар, өткен ғасырдың 40-жылдарының басында телевизиялық
қауіпсіздік жүйесі (немесе бейнебақылау) пайда болды.
1942 жылы Siemens AG компаниясы Германиядағы Fau-2 зымыранын ұшыру
мақсатында бейнебақылау жүйесін алғашқы орнатқан. Бұл жобаға бейнебақылауға
жауапты инженер Уолтер Брок қатысты.
Екінші дүниежүзілік соғыстан кейін АҚШ-та және Ұлыбританияда әскери
базаларда және стратегиялық нысандарда, арнайы қызметтерде бейнебақылау
жүйесі пайда болды.
Құрама Штаттарда 1949 жылы Veronic атты коммерциялық бейнебақылау
жүйесі енгізілді.
60 жыл өтті. Бейнебақылау принципке сәйкес келеді: әр камераның өзінің
мониторы бар. Және бұл қосымша ақталған жоқ. 1960 жылдары қадағалау жүйесі
қара және төмен ажыратымдылықтағы камералардан тұрды, олар заманауи
жағдайларда 0,3 мегапиксельден аз және коаксиалды кабельдік қосылыстар
болды. Әрбір камера оған тиесілі қара және ақ мониторға қосылады. 16 арналы
бейнебақылау жүйесі 16 мониторды талап етті, бұл бейне белгісіз.
Бейнебақылау жүйелері тек коммерциялық және үкіметтік стратегиялық
сайттарда қолданылғаны белгілі. Бірақ 1960 жылдардың ортасында
бейнебақылаудың техникалық дамуы қарқынды дамып келеді. Ең бастысы,
ыдырайтын қораптар болды.
Бөлгіш қорапшалар операторға камераны басқаруға мүмкіндік береді.
Операторлар бір ғана бейнекамераны емес, басқа да камераларды көре алды.
1968 жылдың қыркүйегінде Oakland, Нью-Йорк, әлемдегі құқық
бұзушылықтарға қарсы негізгі көшелерде бейнекамералар орнататын алғашқы
қала болды. Өз кезегінде, бақылау камералары туралы ақпарат тікелей полиция
бөліміне жіберілді. Бұл оқиға қылмыспен күресте Олининнің қаласы болды.
1970 жылдары мультиплексорлар, бейнемагнитофондар және антивирустық
камералар пайда болды. Мультиплексорлар бір мониторда бірнеше камералардың
көрсетілуіне әкелді.
Бейнемагнитофондар бір мезгілде бір мезгілде бір мезгілде бір
монитордағы сандық суреттерді өзгертуге мүмкіндік беретін балық
клеткаларының жазылуын белсендіре алады.
CCTV-тың бірінші ұрпағы кемшіліктерден гөрі толы болды. Бұл 80
бейнемагнитофонның салдары. Жазу құралы біраз қобалжу болды. Жазылымның
сапасы нашар.
CCTV камералары сапасыз, нашар көрінеді және басқа да кемшіліктер
техникалық шешімнің өзі жарамсыз болғандықтан болды, өйткені кескінді
логикалық суретсіз анықтау мүмкін болмады. Сондықтан бейнебақылауға үміттер
ақталды. VHF технологиясы операторға жағдайды көруге мүмкіндік бермейді
және жазылымды қолдамайды. Алайда іздеу үдерісі мұрағаттарда бола ма,
проблема болды. Қимыл басқару құралы немесе қашықтан басқару құралы немесе
қашықтан басқару құралы болсын.
Жұмыс орнындағы қымбат жабдықтар негізгі нұсқаға сәйкес жоғары
функционалдылық пен өнімділікті қамтамасыз ете алатындығын, бірақ
бейнебақылау жүйесіндегі үлкен қондырғыларға деген қажеттілік сақталмағанын
айтады. Бұл тек ақша табудың және пайдасыз мәміленің құралы.
90-жылдардың ортасына қарай, CCTV сандық бейнемагнитофондар пайда
болған екінші ұрпақтан жойылды, DVR-лар жоғары сапалы бейне жазуға
мүмкіндік берді. DVR, өз кезегінде, бірінші ұрпақтың артта қалып отыр.
Сандық тізілімнің қатты дискісі бейне кассетаға қарағанда ұзағырақ және
қиын болды.
Видеорегистраторы автоматты түрде жұмыс істейді және ешқашан
пайдаланушы жазылымды қажет етеді. Жазылған бейне клиптерді көргенде, DVR
жазуды жалғастырады және жазуды жалғастырады. Қажетті бейнелер уақыты мен
күні болды бөледі. Бір сөзбен айтқанда, іздеу және бейне іздеу ең дұрыс
шешім болды. жеке пайдаланушылар арқылы басқарылады TCP IP (Internet
Protocol) пайдалану Тіркеуші, авторландыру қол немесе бөлме камераларда
дыбыс есту, және бүкіл жүйесін басқара аласыз жергілікті желі немесе
интернет арқылы, жазылым бойынша интернетте қараңыз. Осылайша, ол оқиғалар
сіз ең соңғы ақпаратты ала аласыз орталығы, ешқандай мәселені Интернет
ұйымдастыруға болады. Бір-бірімен тіпті қашықтықтан байланыса алатын
операторлардың плакаттарын жасауға болады.
Ол қазіргі заманғы камера, сондай-ақ бақылауға болады: объективтің
жазықтықта және дифференциалдық сезімталдығы (олардың кейбіреулері жұлдыз
үшін жеткілікті жарық бар) көлденеңінен және тігінен болуы мүмкін. Аудио-
бейне бақылау ажырамас бөлігі болды. Бұл, өз кезегінде, оператор үшін
оқиғаны суреттейді және суреттейді. Екінші буын қадағалау ғимарат, сонымен
қатар қашықтан қатынау бақылау ғана емес, бақылайды.
Жақында ол бенчмаркинг жүйесін үшінші буын құрылды: бейнебақылау
жүйесі.
Қазіргі заманғы жүйелері қашықтан кластерлік камералар байланысты
аналогтық камералары одан әрі болып табылады. Енді сандық жүйелер жазылуға
қажетті желілік камералар мен компьютерлік серверлермен жабдықталған.
Негізінде аналогтық және цифрлық жүйелер арасында толықтай бұзылған сандық
шешімдер болды. Бұл шешімдер бірнеше сандық құрамдас тұрады, бірақ толық
сандық емес. Ал қазіргі заманғы желілік бейне жүйелерінде бейнематериалдар
IP-желіде үнемі сақталады; олар толығымен бейім және кең.
Толықтай аналогты жүйелер:
1) кассеталы рекордермен аналогты CCTV-жүйелері;
2) бөлшектенген сандық жүйелер;
3) сандық бейнерекордермен аналогты CCTV-жүйелері;
4) желілік сандық бейнерегистратормен аналогты CCTV-жүйелері;
5) толығымен сандық жүйелер;
6) бейнесерверлермен желілік бейнежүйелер;
7) желілік камералармен желілік бейнежүйелер.
Кассеталы бейнерекордермен байланысқан аналогты CCTV- жүйелері– бұл
коаксиальды кабель арқылы жүргізілген толығымен аналогты жүйе, жазылым
кассеталы бейнерекордерде жүзеге асты.
Сурет 1.1. Кассеталы бейнерекордермен байланысқан аналогты CCTV-
жүйесі
Үй VCR кассетасын пайдаланып VHS таспалар, магнитофондар пайдаланады.
Видео деректер сондықтан, жазу тек 8 сағат бір кассетаға жазылған болуы
мүмкін, қысылған жоқ. кең ауқымды жүйелерінде, қосқыш камераны қосу және
желілік камера қосылу үшін пайдалануға болады. Ал аналогтық монитордағы
презентацияны көре аламыз.
Сандық бейнемагнитофондар байланысты Аналогты CCTV жүйелері сандық
жазылыммен пайдаланылады аналогтық жүйе болып табылады. Бейне таспалар
сандық бейне жазу бейне жасау үшін қатты дискілерді алмастырылды. Бейне
ақпараттары сандық қысу, қысу және сапасы бар ұзақ уақыт сақталады.
Сурет 1.2. Сандық бейнерекордермен байланысқан аналогты CCTV-
жүйесі
Алғашқы рекордерде қатты дискілердің саны шектелген, сондықтан жазылу
қысқа болғандықтан, секундтар санын азайту қажет болды. Ал қазіргі заманғы
деңгейде қатты дискілерді көбейту мүмкін емес. Көптеген сандық регистрлер
бірнеше бейнематериалдардан тұрады: қарапайым 4.9 және 16, ажыратқыштар
ретінде пайдалануға болады.
Сандық бейрегистраторлармен байланысқан жүйелер келесідей
мүмкіндіктерге ие болып табылады:
1) кассеталарды ауыстырып әуре болмайды;
2) тұрақты сапалы суреттемелер;
Желілік бейнерегистраторлармен байланысқан аналогты CCTV- жүйелері–
бұл бөлшектелген сандық жүйелер,оның ішіне кіретіндері - желіге қосылатын
Ethernet-порты бар желілік бейнерегистратор болады. Осылайша, бейнеақпарат
сандықталып, бейнерегистраторда сығылады, өз кезегінде бұл ақпарат
компьютерлік желі арқылы қашықтықтан басқарыла алады.
Сурет 1.3. Желілік бейнерегистратормен байланысқан аналогты CCTV-
жүйесі
Кейбір жүйелер ағымдағы және сақталған бейнелерді көруге мүмкіндік
береді, ал қалғандары жазылған жазылымдарды ғана көрсетеді.
Кейбір жүйелер бейнелерді ағынмен қамтамасыз ету үшін арнайы
бағдарламамен жабдықталған; Басқалар стандартты веб-браузерлерді пайдалана
алады. Веб-шолу - қашықтағы уақытты көру үшін икемді және тиімді әдіс.
Желілік рекордерлер келесі мүмкіндіктерге ие:
1) компьютер арқылы қөашықтықтағы көрсетілім;
2) қашықтағы жүйені қолдану.
Бейне серверлермен байланысты желілік видео жүйелеріне бейне драйвері,
желілік ажыратқыштар және бейнебақылау бағдарламалық қамтамасыз ету жатады.
Аналогтық камералар бейне компрессорлар мен бейне ойнатқыштарға
қосылған. Содан кейін бейне сервері желіге қосылып, бейне а паратын
компьютерге желілік ажыратқыштар ар ылы жібереді. Ақпарат компьютердің
қатты дискісінде сақталады. Бұл нақты желілік бейне жүйесі.
Сурет 1.4. Желілік бейнежүйе
Бейнесерверлермен байланысқан желілік бейнежүйелердің мынадай
мүмкіндіктері бар:
1) бейнежазылым мен басқаруға арналған стандартты серверлер мен стандартты
желілерді қолдану;
2) in steps of one camera at a time жүйесін масштабтау;
3) қашықтықтағы бейнежазылымды жүзеге асыру;
4) желілік камераларды қосу арқылы жүйені қиындықсыз кеңейту.
1.4-суретте видеотасымалдаушының IP желісі бойынша тұрақты түрде
берілетін желілік бейне жүйесі көрсетілген. Бейне сервері аналогтық жүйеден
бейне ойнату үшін оңтайландырылған IP негізіндегі негізгі элемент болып
табылады.
Желілік камераларға қосылған желілік бейне жүйелер. Камералар мен
камералар құрылғыны бір құрылғыға біріктіреді, ол өз кезегінде желіге
қосылып, бейне ақпаратын қысады және қысады. Бейне ақпаратын желілік
ажыратқыштар және желі IP мекенжайы арқылы қамтамасыз етеді және бейне
бақылау бағдарламалық жасақтамасымен компьютерге жіберіледі. Бұл сондай-ақ
шынайы және дәл желілік бейне жүйесі және толық цифрлық жүйе: аналогтық
жүйе мүлде жұмыс істемейді.
Сурет 1.5. Желілік камералар арқылы жүргізілетін желілік жүйе
Желілік бейнежүйе мынадай мүмкіндіктерге ие:
1) жоғарғы мегапиксельдік рұқсаттылық;
2) тұрақты сапалы суреттеме;
3) сымсыз жұмыс мүміндігі;
4) Power over Ethernet функциясы;
5) PTZ, аудио, және сандық кірістер мен шығыстар;
6) толық иілгіштік пен масштабтылық.
1.5-сурет IP желісінің көмегімен желілік камералармен
бейнекамералармен жақсы көрсетілетін ағымдағы желілік бейне жүйесін
көрсетеді. Бұл жүйе сандық мүмкіндіктерді толығымен ашады және көрсетілім
қай жерде орналаспасын, суреттің сапасын анықтайды.
Бейнебақылау жүйесі 1940 жылдан бері көптеген күрделі және қисынды
кезеңдерден өтті. Қазірдің өзінде ол нарықтық бақылау жасау үшін жаңа
идеяларды қосып, динамикалық дамып, көптеген функцияларды қондырма ретінде
қосып, CCTV жүйесінің шарықтауын көрсетеді..
1.2.1 Бейнебақылау жүйесіне шолу
Қазіргі таңда бейнебақылау жүйесі қарсықұқықтық іс-әрекеттің орын алу
фактын оперативті немесе біраз уақыт өте тіркей алатын, қауіпсіздікті
қамтамасыз ететін ең тиімді техникалық шаралардың бірі болып табылады.
Бұдан бөлек, бейнебақылауды орнату, жұмысшылар жұмысының сапасын,
объекттегі жалпы жағдайды бақылауға мүмкіндік береді.
Бейнебақылау жүйесі адам факторымен күрделі құрылым болып табылады,
бұл көбінесе кейбір компоненттердің істен шығуына әкеледі. Сондықтан да
бейнебақылау жүйелерін жиі сақтау керек. Техникалық қызмет көрсету жүйені
өшіруді болдырмауға көмектеседі, ол бейнені түсірместен болдырмауға болады.
Бейнебақылау объектісінің нақты құрылымын маман анықтайды.
Бейнебақылау жүйесі - белгілі бір мекеменің мінез-құлқын бақылау үшін
қажетті маңызды қадамдардың бірі. Бейнебақылау жүйесі кеңістіктік
кеңістікке ие болса да, оны негізгі орнату сәтсіз болған жағдайда шеше
алмайды. Сондықтан бейнебақылауды орнатудағы алғашқы қадам - орнату
жабдығы, қызмет көрсету, бейнебақылау жүйесін дұрыс орнату.
Бейнебақылау жүйесін орнату үшін барлық компоненттер мен
компоненттерді дұрыс таңдауға мүмкіндігіңіз болуы керек. Камералар - ең
бастысы, жүйеге қарамастан, бірақ жұмысында және қосымша жабдықтың
ерекшеліктерінде маңызды роль атқарады.
Бейнебақылау жүйесін орнату тек бақылау камераларын орнату ғана емес,
сонымен қатар аппараттық және бағдарламалық қамтамасыз етуді орнату. IP-
бейнені қадағалауды құру - камераның барлық дербес деректеріне арналған
дербес серверді өзі өңдеу. Орнатылған жұмыста дұрыс орнатылған роликтер де
маңызды рөл атқарады. 1.6-суретте көрсетілгендей, бейнебақылау жүйесін
орнату, түсіруді тоқтату процесінің аяқталуы емес, шексіз үзіліс.
Бейнебақылау жүйелерінің талаптары мен жауапкершілігі, яғни шағын және
ірі нысандарда - шекаралас аумақты қорғау, автокөлік қозғалысы және
объектілерді, дәліздерді және бөлмелерді бақылауды қамтитын жерлердің өтуін
бейне бақылау.
Арнайы бейнебақылау жүйесін таңдағанда өте үлкен және күрделі
параметрлерге әсер ететін параметрлерді атап өту маңызды. Олар бір-бірімен
өзара әрекеттесе алады және жүйелік ресурстар туралы мәлімдей алады.
Мысалы, бейне сапасы (қол жетімділік) басқа құрылғының қол жетімділігі,
өткізу қабілеті, сыйымдылығы, сақтау сыйымдылығына әсер етуі мүмкін.
Бейнебақылау жүйесінің камералараны таңдауда қандай негігі параметрді
білу қажет (жобалау мен техникалық тапсырманы тағайындау).
Бейнеақпараттың көрсетілімі мен жазылуына, оның сақталып өңделуіне өте
ерекше әсер ететін негізгі параметрлер болып мыналар табылады:
1) Оперативті бақылау режимі – барлық болып жатқан жағдайға оперативті
реакциямен қадағалайтын күзет қызметі бейнемониторына ақпаратты шығару;
2) Полетті бөлу режимі – барлық камералардан алынған бейнекөрсетілім
ақпарат тасымалдауыштарда жазылады, және ол тек бір жағдайларға жушар
болғанда не керек кезде ғана көрсетіледі.
3) Аралас режим – камералардың бір бөлігі оперативті баылаумен, ал екінші
бөлігі полетті бөлу режимдерінде жұмыс жасайды.
Барлық бейнебақылау жүйелері ек түрге – қарапайым(біркамералы) және
күрделі(көпкамералы) деп бөлінеді.
1.2.2 Негізгі бейнебақылау жүйелері
Бейнебақылау жүйесін іске асырудың бірнеше негізгі т әсілдері болады:
1) Бейнерегистратор базасында. Бұл жағдайда өзіндік аудио- және
бейнефиксацияланатын құрылғы орнатылады. Негізгі сипаттамалары-
функциялардың жеткіліктілігі мен тепе- тееңдіктері.
2) Бейнесервер базаасында. Көрсетілімді іске қосады оны бақылайды және
аудио- мен бейнефиксациялауды жүзеге асырады. Бұл жағдайға тұрақтылық пен
құрылымдарының иілгіштігі тән.
3) Сымсыз бейнебақылау жүйесі. Сымдық тәсіл болмаған жағдайда, ең тиімді
тәсіл болып келеді. Негізіг қондығырысы болып сымсыз желілік
бейнекамералар(Wi-Fi) саналады.
4) ІР-бейнебақылау жүйесі. Классикалық бейнебақылаудың дәстүрлі функциялары
мен ІР-жүйесінің шегі жоқ шексіздігіне ие мүмкіндіктерін байланыстырған,
қазіргі таңдағы ең ерекше жүйе.
1.2.3 Сандық және аналогтық бейнебақылау
Бейнебақылау жүйесі (CCTV ағылшын аббревиатура - жабық типті теледидар
CCTV жабық жүйесі) аға мекемелерде бейнебақылау арналған. Соңғы жылдары,
бейнебақылау жалпы жүйе қауіпсіздігінің ажырамас ерекшелігі айналды, сондай-
ақ қазіргі заманғы бейнебақылау құрылғылары бақылауға және бейнежазбаға,
бірақ сондай-ақ кенеттен қолайсыз оқиғаларға барлық реакцияларды
бағдарламалауға болады ғана емес.
Бейнебақылау жүйесінің түріне байланысты ол аналогтық және сандық
болып бөлінеді. Аналогтық жүйелер Бұл жүйе кіші бөлмелерде бейнебақылауды
ұйымдастыру және бейнемагнитофондардан бейнемагнитофондарға деректерді жазу
үшін қолданылады. Өз кезегінде бұл жүйе қауіпсіздік жүйелерінің жиынтығынан
тұрады. Ол өз кәдеге жарату немесе жүйелік оператордың, деректер жиынтық
бейнекамералар жиналған қатынасуды бақылау жүйелерін, қауіпсіздік және
өртке қарсы дабыл жүйесін, сондай-ақ дербес объект қорғау, жинайды жинайды,
талдайды, талдайды және талдау.
Сандық бейнебақылау жүйесі аймақтық объектілерінің қауіпсіздік
жүйесінде пайдаланылатын, және жаһандық қауіпсіздік компаниялардың жалпы
басқаруда ерекше орын бар. Аналогты жүйелердің функционалдық және
техникалық сипаттамалары уақыт бойынша сандық бейнебақылау технологиясын
болдырмайды. Және баға аналогтық CCTV жүйесінің құны сияқты.
Бейнебақылау жүйесінің функциялары мен ерекшеліктері тұтынушының
сайтының қауіпсіздік талаптарына бейімделген. Әдетте, мұндай жүйенің ең аз
жобалау бейне камералар, бейнежазба құрылғылары (Quad, мультиплексорлар
және сондықтан AD. Бойынша), пайдаланушы жабдық (бейнемагнитофондар,
бейнемагнитофондар, тіркеушілері) және бейне (видео монитор) тұрады.
Үлкен көлемді бейнебақылау жүйелерінде қосымша басқарылатын және
көмекші құралдар орнатылады – матрицалық коммутаторлар, бейнекмераларды
басқару пернетақтасы, бейнепринтерлер, күшейткіш-бөлшектегіштер,
модуляторлар, телеметрикалық қабылдағыштар мен жіберілім және басқа да
күзеттік құрылғылар.
Аналогты бейнебақылау камералары. Қазіргі таңда бейнебақылау жүйесінің
қарапайым құрылымдық және аса қымбат емес бағадан тұратын аналогтық
бейнебақылау камералары орнатылған. Бұл бейнекамералар өз кезегінде
оптикалық құрылғылармен, жарықтық ағыннан бейнесигналды пінішмдейтін ПЗС-
матрицаға келіп түсетін линзалар тобынан сарапталып шығады. Сонымен қатар,
бейнебақылау камераларында аналогтық бейнесигналды сандыққа айналдыратын
арнайы түзеткіш блок қолданылады. Мұндай бейнекамераларды сандық
ейнебақылау жүйесіне жатқызуға болады.
Бейнебақылау жүйесінде белглі бір талаптарға сәйкес бейнекамералар
модельдері келесідей топтарға бөлінеді:
1) жабынсыз камералар – сіріңке қорапшасындай өлшемді, жазыбнсыз өңдіріліп,
бөлмедегі әрбір қандай болмасын затқа бекітіле алады;
2) кішігірім бейнекамералар кіші көлемге ие, өзіндік жабыны бар және
кронштейнге де, айналмалы қондырғыларға да бекітіле алады.
3) жасырын бейнекамералар ең кіші габариттермен ерекшелінеді. Және жасырын
бейнебақылау жүргізу үшін қолданылады.
4) жылдам купольді бейнекамералар өзіндік жылдамдыққа ие айналмалы
құрылғымен жабдықталған, оған сәйкес бейнекамералар көлденең жазықтықта 400
градусқа дейін айналып және тік жақызтыққа бұрылып, купольді камера
қызметін атқарады. Бұл камералар төбеге орнатылып, банк, казино,
супермаркеттер секілді объектілерде қолданылады.
5) ақ-қара түсті бейнекамералар бейнебақылау камераларының танымал класына
жатады, себебі олар аз қаражатты талап етеді және сонау бейнебақылау
жүйесінің негізін құрған нақ осы камералар еді.талапқа сай, ақ- қара түсті
бейнекамералар бөлме ішінде жұмыс істеуге және бөлме сыртында болып
бөлінеді;
6) түрлі- түсті камералар бейнебақылау жүйесінде крек кезінде ғана, яғни
түсті суреттемені бейнебақылау жүйесінде бейнемонитор арқылы көрсетуде не
бейнемагнитофонда жазу кезінде қолданылады;
7) сандық бейнекамералар. Бұл камералар сигналды сандық түрде өңдеуші блок
пен түзеткіш веб-браузерден тұрады. Олар бейнебақылау жүйесінің LANWAN
желісі арқылы сандық сигнал түрінде өе сапалы суреттемені жібере алады.
Сандық және желілік бейнекамералар локальді компьютерлік желі жүргізілген
кішігірім объектілерде қолданылады, сонымен қатар ережеге сай, сандық
камералар аналогты және сандық шығыстардан тұрады.
Сандық камералар өздерінің жұмыс тәжірибесінде жетекші орын алады.
Қазіргі уақытта көптеген компьютерлер PCI картасы үшін конфигурациялануы
мүмкін және 1-ден 12-ке дейін бейнекамера болуы мүмкін.
Бейнені ғана көре алмай қана қоймай, оны қатты дискіге жазуыңызға
болады, 1.7-суретте көрсетілгендей, оны дербес немесе қозғалыс детекторын
қосу арқылы жасауға болады.
Қадағалауға арналған Батыс қадағалау бағдарламасы цифрлы үй немесе
ақылды үй бағдарламалары шеңберінде жүзеге асырылғанын атап өткен жөн.
Сурет 1.6. Сандық бейнебақылау жүйесінің монитордан көрсетілімі
Бұл бағдарламалар, бір жағынан, барлық құрылғыларды күшейтуге, барлық
тірі жүйелерді компьютерлендіруге, тұрмыстық техниканың кейбір деңгейіне
және тұрмыстық техниканы Интернет технологиясымен біріктіруге әкеледі.
Қазіргі заманғы технология құзыретті тұлғаның қиялын жүзеге асыра алады.
Цифрлы үй - қазіргі әлем. Сондықтан, дизайнерлердің ең үлкен
жетістіктерінің бірі үйде қызмет көрсетудің күрделілігін еңсеру үшін
қауіпсіздікті қамтамасыз ету үшін цифрлық жүйені пайдалану мүмкіндігі
болды. Бұл жүйе цифрлы үй функциясының бейне және қадағалау саласындағы
қызметіне, сондай-ақ өртке қарсы және өртті бақылауды және басқа жүйелермен
өзара іс-қимыл жасауды қадағалау арқылы сенімді мониторинг жүргізуді
қамтамасыз етеді.
Айтпақшы, қатты дискіге жазуға болатын көптеген цифрлық бейне
таратқыштар бар, сондай-ақ түпнұсқалық қатты дискіні өзгертуге және TCP
IP бейне жіберуді ұйымдастыруға болады. Мысалы, сіз дискіні алып, үйіңізге
басқа дискіні салсаңыз болады, не болып жатқанын көруге болады.
Сандық бейнебақылау жүйесінің негізгі мүмкіндіктері:
1) бейнесуреттемелерді қашықтықтағы компьютерлерге жібере алу;
2) жазылым уақыттың сарабына көнбейд, сондықтан қаншалықты ұзақ болса да
сақталынып тұрады;
3) сандық жазылымнан тез арада көшірімді ала алу;
4) әр түрлі сараптамалар арқылы бейнесигнал фрагменттерінің қандай болмасын
фрагментін табу, бейнекөрсетілімді өңдеу мүмкіндігі;
5) ақпаратты тираждау кезінде бейнесуреттемелердің сапасы өзгермейд, ал
бейнесуреттемені шығару үшін қарапайым принтердің өзі де жеткілікті.
Егер бағафункциональдығы сапасы қатынастары бойынша сұрыптайтын
болса, онда сандық бейнекодерлерді пайдаланған дұрыс(DVR).
Қазіргі заманғы цифрлы көп арналы бейнемагнитофондар үлкен көлемдегі
ақпаратпен жұмыс істеуге арналған. Сақталған бейне ақпарат ешқашан сапасын
жоғалтпайды. Сонымен қатар, заманауи сандық фотоаппараттар өте маңызды
функцияға ие - қозғалыс детекторының сигналын көру және камера да
бейнемагнитофонға орнатылған және бағдарламаланған.
Камера суреттегі тег орнатады. Егер осы камераның бақылауында
динамикалық жағдайлар болмаса, иллюстрациялар тек мониторда көрсетіледі.
Егер камераның шекарасында жағдай орын алса, DVR автоматты түрде оқиғаны
тіркейтін дыбыс сигналын жібереді және пошта бөліміндегі қызметкерге
хабарлайды. Бұл режимде бейнебақылау жүйесі қатты дискіге біртіндеп жұмыс
істеуге мүмкіндік береді, сондай-ақ жазылу режимінің уақытша ресурсын
арттырады.
1.2.4 Интернет арқылы желілік ІР-бейнебақылау
IP-бейне бақылау - жаңа көрініс, өзгерудің жаңа тәсілі, жаңа
перспектива. Себебі, сандық бейнебақылау жүйесі уақытылы өзгеріп отырады.
Біздің қарқынды дамып келе жатқан технология мамандарымыздың айтуынша,
алдағы 2-3 жылда IP-CCTV барлық жаңа жүйелердің 80% -ын құрайды.
IP бейне қосылады және түпнұсқалы IP-камералардың санына қосылады.
Сурет 1.7. ІР бейнебақылау жүйесінің қызметтік орнынан бақылау
Сонымен қатар, әртүрлі көлеммен мен өлшемге ие ІР бейнебақылау жүйесін
жүргізе алады. 1.8-суреттегідей мысал кетіретін болса, бейнекамералардың бр
бөлігі қаланың бір шетінде, ал қалған бөлімі қаланың келесі шетінде
орнатылған жағдайда да, олар бір ІР бейнебақылау жүйесі аясында жұмыс
атқарады.
Сондай-ақ, IP-бейнені қадағалаудың шешілмейтін құны - жоғары
ажыратымдылықтағы суреттер және IP-камералардың кеңеюі. Олар бұрынғыдай
дамып келеді және олардың шешімдері 1,2,3 және 5 мегапиксельге дейін өседі.
Мысалы, 1,3 мегапиксель - қарапайым бейнекамерадан 4 есе артық. Бұл
дегеніміз, сақтау құрылғылары төрт есе артады. Сонымен қатар, 10 IR
камераға қосқан кезде, энергияны үнемдеу автоматты түрде өткізгіштерде және
бейнебақылау жүйесінде кейбір қосымша элементтермен жасалады. Ал сіз әрбір
аналогтық камера аналогтық камера туралы біледі ornatsañı 10 700-метрге
және қымбат жолмен қуат кабелін келсе міндетті болып табылады, 70-метрлік
сым, жоқ. Егер сіз желілік зерттеуді пайдалана болса, сымдар жалпы ұзындығы
әрқашан свинга жұбы шағын, 300-400 м, және бұл кабель бейне камера
қарағанда 2 есе арзан. Бұл ИК-камерадан цифрлық сигналдарды бір кабельмен
пайдалануға болатынына байланысты. Егер сіз 30-40 камераны орнатсаңыз, онда
ИК-камераларды орнату керек. Айта кетейін, презентацияның сапасы өзгеріссіз
қалады, дегенмен бейнебақылау жүйесіне дейінгі қашықтық қаншалықты алыс.
Интернеттегі интернет-бейнені пайдалансаңыз да, сапа өзгеріссіз қалады. Бұл
IP-негізіндегі бейнебақылаудың кең ауқымын жаңартатын бірегей мүмкіндік.
Бейнебақылау жүйесінің негізгі міндеттері:
1) болымды бақылау;
2) бейнежазылым архивімен жұмыс жасау;
3) өтпелі суреттер мен архивке қолжетімділік;
4) қимыл детекторы мен күзет дабылдары не сигнал жоғалған жағдайдағы
бейнекөрсетілімдерді автоматты түрде жазу.
Кең көлемді объектілерде белгілікті тапсырмадан өзге келесідей
міндеттер қойылады:
1) қорғау жүйесі мен өрт қауіпсіздігіне сәйкес интеграция;
2) басқару жүйесінің аппаратты-бағдарламалық жиынтығына және
қолжетімділікті басқаруына сәйкес интеграция;
3) қажет жағдайда бейнебақылау жүйесінің жаңартылуы мен мүмкіндігінің
кеңейтілуі;
4) барлық жүйені тек бір ортада ғана басқарып, оған қоса Интернет
арқылы(қашықтықтағы қолжетімділік) бейнебақылауды ұйымдастыру мүмкіндігінің
болуы.
Жүйелердiң негiзгiсi ерекшелiгi автоматты аудио болып табылады -, сiз
тап қалған параметрлер бойынша компьютерiн апаратын бейнежазба. Мысалы,
сигналдың берулерi үшiн негiзбен қозғалыс немесе дыбыс бола алады. Сiз
видеокамералардың жиыны бар компьютерiнiң жұмысын синхронизациялануға,
жылжымалы телефонға үрей туралы хабарлауды функцияны қоса аласыз.
Бейнебақылаулар цифрларға жүйенiң негiзi функциясында цифрларға
құрылымдарға бейнежазбалар, оның өңдеуi және сақтауы жүзеге асыру кiретiн
құрылым болып табылады. Жүйелердiң әсерi сурет өңделетiн компьютердiң
жұмысымен бөтенше өрнектеле салыстыруға болады
CCTV аббревиатура орыс шифрды шешуiне Closed Circuit TeleVision, сөзбе-
сөз аудармада сияқты басын ашып айтады осылай сезiледi: тұйықталған
дидардың жүйесi. Еркiн интерпретация бәрiне белгiлi: видеобақылаудың
жүйелерi.
Суреттердiң көру, жазу және берiлуiн сiзге видеобақылаулар цифрларға
жүйе көмегiмен әлемнiң нүктелерiн түсiнiктi сұқтанатын болады. Берiлу
рұқсат етiлмеген қосу мүмкiн емес iстейтiн және қолдану шифрлалған түрде
iске асады.
Функцияны да, көп каналды тәртiп те сiз суреттер көру үшiн қозғалыстың
кiрiстiрiлген детекторы бойынша жазуды жүзеге асыру Автопереключение
уақытында қолдана аласыз. Және рұқсат орталық сервер, және желi құқықты
қолданып архивтың көрулерi мүмкiндiк бередi.
Және жергiлiктi, және ғаламдық желiлер алып тастаған камералармен
видеосигналдарды қарап шығуға мүмкiндiк бередi. Ол үшiн арнайы видео
серверiнiң алуы ерекшеленген IP керек - мекенжаймен.
Эквалайзерді пайдаланатын пайдаланушы бейне серверге ауысады және
бейнені қосылған бейнекамералармен алады. World Wide Web соңында біз 90-шы
жылдары Ресейден келген байланыс түріне қатысты ақпаратты тексере алдық.
Желілік жабдықтар жыл сайын кемелділікке жетеді және Интернетке қосылудың
өткізу қабілеттілігін арттырады, баға төмендейді. Қазіргі уақытта ғаламдық
желінің қатты компьютерлері әлі көрсетілмеген.
Өткен жылы Интернеттегі кез келген масштабталатын объектіні жоюды
тексеруге мүмкіндік беретін бейнебақылау. Ұсынылған бейне сервердің түрін
қарастырамыз. (нақты модельге байланысты) сымның немесе сымсыз камераның
түсінде, ал объективтің барлығы дыбыс алдында тұр. Ол пайдаланушы мен
камераның арасындағы шлюз ретінде қызмет еткен өзінің сирек IP-мекен-жайын
алады. Сіз істеуіңіз керек, Интернет желісіне кіретін браузерде IP
мекенжайын құру және парольді енгізу қажет IP-камераның ішіндегі сөрені
қарау. Осыдан кейін сіз өзіңіздің қатысуыңызды нақты уақытта бақылай аласыз
және қалаған қатты дискіге жазғыңыз келсе. Ең ірі ғимарат жанында
орналасқан немесе аялдама тоқтаған көшелер.
CCTV жүйелері - бейнебақылау жүйелерінің тиімді қорғауы мен қорғауы
CCTV жүйелерін тұрғын үй және офистік үй-жайларды, дүкендерді, мекемелер
мен кәсіпорындардың заңсыз айналысына қарсы тиімді және тиімді қорғау болып
табылады. Қолданыстағы бейнематериалдардың сауаттылығын жоғалтуға болмайды,
ол ерте ме, кеш пе, кетудің барлық жерінде және сыртқы.
Бейнебақылаудың камералары олар келушiлерге (жасырын камера)
көрiнбейтiнiн сайып келгенде құрастыра алады. Мұндай жүйелер барлық жиiрек
бекiтiле баста орындар өте келгiштейсiң - саудалық және қалжыңбастан
орталықтары, ойын залдар, мейрамханалар. Тап бүркеме бақылау құқық
бұзушылардың қауiптi ахуалдың тарқатуы немесе тез анықталуы сақтап қалуға
жиiрек мүмкiндiк бередi, көбiнесе - қылмыстық аужайлары бар тұлғалар.
Бейнебақылау камера көрінбейтін имиджін соңында палатасы (жасырын
камера) құрастыруға болады. Мұндай жүйелер өте тар - дүкендер мен ойын-
сауық орталықтары, құмар ойындар залдары, мейрамханалар. айналымын бақылау
жиі қауіпті жағдайға уақтылы немесе тез анықтау жиі қылмыстық қаражат бар
адамдармен, сақтауға болады дегенді білдіреді. Сонымен қатар,
бейнекамералар тәртіпті нығайтудың бір әдісі болып табылады. Тәжірибе
білікті, ұзақ мерзімді қадағалау мәселесі үшін жауапкершілікті көрсетеді.
Бейне камералар механизмнің күрделілігіне байланысты түрлі жолдармен жұмыс
істей алады
Тышқан, сымсыз, сандық бейнебақылау, түрлі көлемдегі түсті немесе
түсті камералар, мониторлар, басқару панелі - бейнебақылау негізгі
компоненттері болып табылады. Тек кәсіби етікшінің қауіпсіздік жүйесі
(немесе объектілердің жиынтығы) объектінің сенімді қорғауды қамтамасыз ете
алады, қандай анықтауға болады. Бейнекамера - сіз кез келген уақытта көруге
болады қандай сағат жазба. Арнайы тіркеушілер ақпараттың үлкен көлемін
қолдайды. Бөлмелерде камералар оңай реттеліп, бетті бұзып, кішігірім
заттардың суретін ұлғайта алады.
санақ операторлары өз міндеттерін тиісті орындау үшін үлкен қабілеті
бар жерлерде күдікті адамдардың қатысуымен қарсы уақтылы қорғауды алуға
көрсетеді. Қазіргі заманғы жүйелерді қолдану оңай және оңай. Жақында
операторлардың көбісі интернетте немесе жергілікті желідегі ақпаратты көру
мүмкіндігін пайдаланады.
Желілік компьютерлердің кең ауқымы жүйеге біріктірілуі мүмкін.
Ақпаратты беру серверлері мен жабдықтары осындай IP-бейне жүйелерін жинау
үшін жергілікті жүйеге енгізілген. Модульдік жүйелер аннотациялар мен
сандық камералардың жұмысын қолдайды.
Локоть құралдары қорғалатын аумақта кез келген қозғалыс пен қозғалыс
үшін сезіледі. Алайда, бейнебақылау жүйесін жобалау алдындағы мамандар
барлық ықтимал айнымалылар және Бейнекамераны айналып қабілетін жазып
қажет. Сондықтан сіз күрделі басқаруды кәсіби шеберлер мен инженерлер ғана
қолдана аласыз. Қазіргі заманғы бейнебақылау жүйелерінің шешімдері нақты
және перспективалы болып табылады. Олар бейнебақылау жүйесі орын рет, ол өз
кезегінде degenimizşç, яғни, бірге қазіргі заманғы технологияларды дамыту
болып табылады іс, өрт қауіпсіздігі жұмысты қабылдамау үшін ең мүмкіндіктер
мен болжау bolmaşını бірі болып табылады, колледжде қадағалау артады.
1.3 Мобильдік технологиялар
Бүгінгі таңда мобильдік технологиялар арқылы мәлімет жіберу ең бір
болашағы бар технология және де бейнекамерадан алынған бейнекөріністі
мобильді телефон арқылы жіберуді толығырақ қарастыруға қажеттілік бар. Бұл
сұрақ, бейнекамерадан бейнекөріністі қарауға, компьютерлік немесе телефон
желісін қолдануға мүмкіндік болмаған кезде үлкен арақашықтықта орналасқан
объектіні бақылау кезінде қажеттілік болғанда өзекті болып келеді.
Соңғы онжылдықта сандық технологиялардың күрт дамуы ақпараттты
персоналды қолданылуының өсуіне септігін тигізді. DVB – Н стандартын енгізу
теледидарды тірідей мобильді портативті құрылғыларға трансляциялауға
мүмкіндік беріп, теледидарды қараудың мобильді стилін және қолданушымен
тұрақты контактіні енгізді. Енді теледидарлы программаларды қарауға шектеу
жоқ, қандай уақыт, қай жерде болсын көруге болады. Мобильді теледидарлардың
түрлі нұсқалары бар.Бұл бөлмеде қабылдауға құрылған желіден жіберілген
сандық теледидарлық сигналдардың мобильді қабылдауы не сыртқы фиксиреленген
антеннаға қабылдау.Бұл тағы,теледидарлық сигналдарды портативті
құрылғыларға, мәселен, мобильдік телефондарға қабылдау бола алады. Мобильді
теледидарды қабылдаудың бірнеше жүйелері бар.
1.3.1 Мобильді телерадио тарату тарихы
Мобильді телефондар баяғыдан , байланыс құралынан бірден бірнеше
девайсты, мәселен, плеер, навигатор, ауыстыратын көп функциялық
мультимедиялық, құрылғыға айналды. Бұл ситуацияда ұялы телефон
тұтынушыларынан және оларды өндірушілерден бөлек ұялы операторлардың
қызығушылығын болжау шынайы болып келеді. Шынында да дыбыстық байланыстың
арзандауынан, соңғыларға қосымша дыбыссыз қызметтер уақыт өте келе үлкен
маңыз тудыра бастады.Ең үміттірек Vas- қызметтерінің бірі мобильді
теледидар болып табылады. Бұл жайлы төмен жақта қарастырайық. Мобильді
теледидарды қатаң енгізу осыдан бірнеше жыл бұрын-ақ пайда бола бастады.
Көптеген уақыт бұл бағыттың дамуына сәйкес функцияналдығы бар мобильді
терминалдардың жоқтығы кедергі келтірген. Мобильді теледидарды түрлі-түсті
экрандарсыз, динамикалықбейне ағымын көрсете алатын, жақсы жұмыс істейтін
ұялы телефон процессорларынсыз елестету мүмкін еместігі аян. Сонымен
тұрмақ, егер мобильді теледидардың ұялы желілеріндегі трансляциясы туралы
айтсақ, мобильді интернет арқылы ақпарт жіберуде жақсы жылдамдыққа қол
жеткізу керек еді. Көптеген жылдар GSM – рыноктарында жалғыз жіберу түрі
GPRS – байналысы болған.Технологиялардың дамуымен , EDGE секілді анағұрлым
жылдамырақ тәсілдер пайда болды. Ал, үшінші ұрпақ желілерінің пайда
болуымен мобильді теледидар тіптен ұялы байланыс операторларының ең басты
маркетингтік көңіл аудартқышына айналды. Алайда ұялы байланыс
операторларының жылдам байланысты тәсілін жүзеге асыру инициативаларынан
бөлек, мобильді теледидардың түрлі стандарттарының дамуы да жүзеге асып
жүрді. Бүгінгі таңда осындай стандарттардың Азия, Батыс Еуропа, Солтүстік
Америка сияқты аймақтарда жұмыс істейтін бірнешеуі ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
