Ленгер қаласында жобаланған IMS байланыс желісі
МАЗМҰНЫ
НОРМАТИВТІК СІЛТЕМЕЛЕР 6
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ..
АНЫҚТАМАЛАР, ҚЫСҚАРТУЛАР МЕН БЕЛГІЛЕУЛЕР ... ... ... ... ... .. 7
КІРІСПЕ 8
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ... ... .. ...
1 Негізгі бөлім. ТОБЖ мен IP-платформаның ақпаратты технологиялы 10
арақатынасына әдеби шолу
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ...
1.1 Ленгер қаласы байланыс желілерінің сипаттамасы 10
... ... ... ... ... ... ... ...
1.2 Конвергенция түсінігі 11
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ..
1.3 IP негізінде инфрақұрылымның дамуы 15
... ... ... ... ... ... ... ... .. ... ... ... ... .
1.4 IMS қағидаларымен салынған перспективті желі құрастыру 17
принциптері
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ... ...
1.5 ТОБЖ физикалық ерекшеліктері мен артықшылықтары 24
... ... ... ... ... ..
1.6 ТОБЖ кемшіліктері 25
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... .
1.7 Оптикалық талшықтың жалпы жағдайлары Оптикалық талшықта жарық 27
сәулесінің таралуы
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... .
2 Құрылғы таңдау 30
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ...
2.1 Оптикалық коммутатор 30
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ...
3 Есептеу бөлімі 37
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ..
3.1 ТОБЖ-WDM үшін талшықты оптика 37
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ..
3.2 Өткізу жолағы 38
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ...
3.3 Өткізу жолағы мен тарату жылдамдығы 39
... ... ... ... ... ... ... ... .. ... ... ... ...
3.4 ТОБЖ ұйымдастыру негізі 40
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ..
3.5 Оптикалық интерфейстер ... ... ... ... ... ... ... ... ... ... ... ... ... ... 43
3.6 Сигналкедергі қарым-қатынасы есептеулері 48
... ... ... ... ... ... ... ... .. ... ... ... ... ... ...
3.7 MPI- S және S’ интерфейстерінде сигнал қуатының есептеулері 49
... ...
3.8 MPI-R және R’ интерфейстеріндегі сигнал қуаты есептеулері 50
... ... ... .
3.9 Қабылдағыш ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 51
4 Тіршілік қaуіпcіздігі жәнe eңбeк қорғaу 54
4.1 Теориялық бөлім 54
4.2 Жұмыс орнының жарықтандырылуы 56
ҚОРЫТЫНДЫ 61
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ...
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ 62
... ... ... ... ... ... ... ... .. ... ... ...
АНЫҚТАМАЛАР, ҚЫСҚАРТУЛАР МЕН БЕЛГІЛЕУЛЕР
Ақпарат - белгілі бір объект туралы толық мәліметті дәлелдейтін
деңгей.
Радиотехника – бұл электромагнитті толқындар мен ауытқулар
радиодиапазонын зерттейтін, генерациялау, күшейту, түрлендіру әдістерін,
тарату мен қабылдау, сонымен қатар олардың ақпаратты таратуда қолданылуы,
және радиоаппаратураларды жобалау мен құрастыру, сигналдарды өңдеу,
радиоқабыдау мен радиотарату техниаларан құрамына енгізетін электротехника
бөлімі.
Электроника – бұл электромагниттік энергияны түрлендіруге арналған
электрондық құралдар мен қондырғыларды құру әдістері мен электрондарды
электромагниттік өрістермен өзара байланысы туралы ғылым.
Телекоммуникация – бұл телефон, компьютерлік модемдер, жерсерік мен
волоконды – оптикалық кабельдер тәріздес электронды құрылғылардың көмегімен
ұйымдастырылған байланыс.
ТОБЖ - Талшықты - оптикалық байланыс желілері;
ОТ – Оптикалық талшық;
IMS - IP Multimedia Subsystem;
FMC - Fixed-Mobile Convergence;
VCC - Voice Call Continuity;
NGN - Next- Generation Networks;
FE - Frame Error;
NPN - New Public Network;
VoB - Voice over Broadband;
CPAM - Control Plane Assurance Manager;
SAM - Service Aware Manager;
ОМ -оптикалық мультиплексор;
ОА - оптикалық күшейткіш;
ОD -оптикалық демультиплексор;
OSC- оптикалық қызметтік арнасының қосылу нүктесі;
OADM-оптикалық арнаның кіру-шығу мультипрексоры;
STM - Синхpонды тpaнспоpты модуль.
КІРІСПЕ
Егер желілік технологияның заманауи негізгі үрдісін сипаттайтын
болсақ, онда "араластыру" сөзі тура келеді (неғұрлым ғылыми терминологияны
тұтынушылар үшін "интеграция" немесе "конвергенция"). Желі ақпаратын тарату
саласында IP хаттама бұрыннан базалық болып келеді. Көптеген өндірушілер
ақпарат түрін біріктіруге¸яғни араластыруға тырысады. Ол – мультимедия
(дауыс, бейне т.б.)
Шешілетін мәселенің жағдайын талдау. Желі конвергенциясы бірінші ретте
өндірушіге емес, тұтынушыға маңызды және пайдалырақ. Дамытып, пайдалануға
қажетті заттар мәнін сатып алу қажеттілігі азаяды. Егер барлық ақпараттық
қамтамасыз етуді өзіне қосып трактілі кеңейтсе, нәтижесінде корпоративті
ақпараттық жүйе шығыны төмендейді. Мақсат түсінікті.Енді оған қалай қол
жеткізуге болатынын және не істеу керектігін түсіну ғана қалды.
IP хаттаманың біріккен желі транспорты ретінде қолданылуы, дестені
жеткізу уақыты мен желінің өткізу қабілеті және басқа да параметрлеріне
белгілі бір талаптар қояды. Жұмыс барысында қызмет көрсету сапасын
қамтамасыз ететін желілерді жүзеге асыру тәсілдері, механизмі
қарастырылады. Бұл механизмдерді түсіну, программалық қамтамасыз етумен
жаңа құрылғыларды дұрыс сатып алуда корпоративті желінің талаптары үшін
маңызды.
Тақырыптың өзектілігі. IP - платформа - IP технологиясына негізделген
озық шешім. IP- платформа көмегімен, арнайы бағдарламалардың үлкен саны
арқасында тиімді коммуникация құрастыруға болады. IP-платформа коммуникация
саласында озық технологияларды біріктіреді. Берілген құрылғының тек кейбір
қабілетін қолданудың өзі: байланыс шығынын азайтуға; жойылған жұмыс орнын
жасауға; шақыруды өңдеу орталықтарын ұйымдастыруға; қызметкерлердің жұмысын
максималды оңтайландыруға мүмкіндік береді.
Жоғарыда айтылған конвергенцияға көмек беретін аспектілерінің бірі,
Интеллектуалды желі негізін құрайтын қызметті ұйымдастыру принципін
ақпаратты тасымалдаудан ажырату болып табылады. Интеллектуалды желі (IN)
түсінігі негізі, телефонды қызметінің ең үлкен тиімділігін жасау мен
көрсетуді қамтамасыз ететін ортаны құрастыруы болып табылады. Уақыт өте бұл
түсінік жаһандық ортақ қолданыстағы телефон желілер (ТфОП) қуаттық
есептеулерінің құралына айналды.
Осы жерде телекоммуникация қызметінің қысқа мерзімді және ұзақ
мерзімді сандық бағалауларын түсіндіріп өту дұрыс.
Қысқа мерзімді жорамал авторы жоғарыда айтылған желі конвергенциясы
және байланыс қызметі аспектімен байланысты.
Жұмыстың практикалық маңыздылығы. Ұзақ мерзімді жорамалда IP-желі
негізімен клиент-сервер бағдарламасын иелену (мысалы, ақпаратты іздеу,
пошта т.б.) сақталады деп күтіледі. Бірақ, IP хаттама негізіндегі желінің
ішкі табиғаты интерактивті мультимедия талаптарын орындауда тежеуіш болуы
мімкін. Болашақта мұндай негіздегі бағдарламаларға неғұрлым қуатты
платформа қажет болады.
Бірыңғай платформа арқылы қызметтердің толық спектрін қамтамасыз
ететін нақты мультимедиялық IP-қызмет (IP Multimedia Subsystem — IMS)
желілерін қамтамасыз етуге бағытталған - телекоммуникациялық қызметтерді
жинақталуының үрдістері тұжырымдамасы ортақ платформаның пайда болуына
әкелді. Бұл шынайы конвергенция деп атауға лайық шешім.
Берілген жұмыстың мақсаты - Ленгер қаласында талшықты-оптикалық
желілердің негізінде IP-платформасын жобалау болып табылады. Дәл осы
мақсатты жүзеге асыру үшін жұмыста келесілерді жасау қажет.
1 Негізгі бөлім. ТОБЖ мен IP-платформаның ақпаратты технологиялы
арақатынасына әдеби шолу
1.1 Ленгер қаласы байланыс желілерінің сипаттамасы
Ленгер қаласында талшықты-оптикалық желілердің негізінде IP-
платформасын жобалау.
Ленгер қаласының желі жағдайын талдау. Ленгер – Оңтүстік Қазақстан
облысы, Төле би ауданындағы қала (1945 жылдан), аудан орталығы (1956
жылдан). Ленгер қаласының аумағы – 0,1 км2
Теміржол станциясы Шымкент қаласынан оңтүстік-шығысқа қарай 30
шақырым, Бадам өзенінің оң жағалауында орналасқан. Іргесі XIX ғасырдың 70-
жылдарында қоңыр-көмір өндіретін шағын кеніш ретінде қаланған. Ленгер
қаласының тұрақты тұрғындарының саны 25 мың адамнан астам (2012).
Аудан жерімен Ленгер-Шымкент теміржолы жүріп өтеді. Ленгер қаласында:
Ақмаржан АҚ, Балмұздақ фабрикасы, Қазақстан – Иран бірлескен машина
жасау зауыты, ауыл шаруашылығына қажетті қосалқы бөлшектер, құрал-саймандар
шығарады: көмір өндіретін шахта, кірпіш-қыш зауыты, астық қабылдау пункті,
Шұғыла АҚ, Үміт АҚ, Әсел ӨК, күнбағыс және мақсары майын өндіретін
бірнеше цехтар, сыра зауыты т.б көптеген кәсіпорындар бар. Тігін, ұйық,
тоқыма фабрикалары, машина жасау зауыты, Оңтүстік мұнай-газ ашық
акционерлік қоғамы, Ленгерде мұнай барлау скважиналарын сынау экспедициясы
жұмыс істейді. Фудмастер- Шымкент компаниясы − сүт өнімдерін шығарумен
айналысады. Орталық алаңында Төле биге арнап ескерткіш орнатылған.
Қаланың байланыс желісінің жалпы сыйымдылығы 30912 нөмір. Желідегі
нумерация 5 және 6 мәнді. Желі сыйымдылығының толықтай қолданылуы
қамтамасыз етіледі. Ленгер қаласының инфрақұрылымдық өсуіне байланысты,
басқа аймақтардан халықтың көптеп қоныс аударуы, кеңжолақты сымсыз рұқсат
сияқты жаңа қызметтерді қолданудың қажеттілігін арттырады. Сонымен бірге
қалада GSM, Activ, Beeline, Pathword, Теле2 сияқты ұялы байланыс
операторлары орнатылған.
Қалада халықтың орналасуы жоғары тығыздылығымен сипатталады. Оларды
мәліметтермен қамтамасыз ету үшін - үлкен өткізу жолағы қажет. Сол себепті
берілген спектрде үлкен өткізу жолағы бар желіні құру керек.
Бұл технология, қалалық және аумақтық жоғары жылдамдықты радио
желілерге ыңғайлы болады. Яғни бірнеше байланыс желісін біріктіруде өте
тиімді. Қазақстан территориясы үлкен, алайда халықтың қоныстануы сирек
болып келетін жерлер де аз емес. Сондықтан, жоғарыда аталған жобалау
технологиясының желісін, осындай жерлерге қолдану тиімді тәсілдердің бірі
болып табылады.
Бүгінгі таңда Интернетке, мультимедиялық ақпаратқа және VoIP-ге деген
сұраныс күннен-күнге өсіп келеді. Сондықтан, кеңжолақты сымсыз желілерге
деген сұраныс та туындайды.
Операторлар периферияда қызмет істейтін, тікелей құрылыс не басқа
өндіріс саласымен айналысатын және де өз бөлімшелерін сапалы байланыспен
қамтамасыз етуді қажет ететін корпоративті клиенттерге өз қызметтерін
ұсынады.
Қалалық байланыс желісінің торапты бөлігінде негізінен ТПП және ТГ
типті талшық диаметрі 0,5, 0,32 мм болатын, ИКМ-30, ИКМ-120 типті сандық
тарату жүйелерімен тығыздалатын мыс кабельдері қолданылған. Қалада 7
цифрлық сыртқа шығарылған станциясы жұмыс істейді, 2 цифрлық АТС пен АТСКУ
түрлі үш аналогты станция бар.

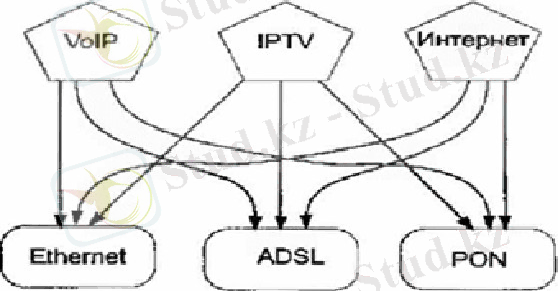

1.2 Конвергенция түсінігі
Конвергенция - көптеген телекоммунациялық конференция мен көрмелерде
еститін және басылымдардан көретін термин. Конвергентті қызмет, тіркелген
және мобильді желілер туралы көп айтылады (Fixed-Mobile Convergence - FMC).
Алайда, бұл түсінік жиі талқылауға түседі. Кейде, FMC деп жай ғана үздіксіз
сойлесу шақыруларын қамтамасыз ететін VCC (Voice Call Continuity) қызметі
деп түсінеді. Яғни, қос режимді телефонмен қамтамасыз етілген Wi-Fi желісі
қамту аймағының (мысалы, GSMWi-Fi) бастамашылыған қалдырып кетеді (ұялы
желіге жіксіз қоңырау тарату жүзеге асады). Бұл - қоңырау бағыттау төлем
ақысынан құтылатын пайдалы қызметі.
Дегенмен, VCC технологиясын FMC шешімі деп түсінуге болмайды.
Негізінде FMC барлық типтегі желілерге, жалпы қол жетімді біріктірілген
тіректі желі, тіркелген және мобильді абоненттер үшін бірегей қызмет
портфелімен комплексті басқарылуы күтілуде. FMC концепция тұжырымдамасы
бойынша, абоненттер кез-келген жерде және уақытта қолдануға болатын
мультимедиялы ақпараттық қызмет көрсетуді қамтамасыз етуді көздейді.
IMS ерекшелігі: IP-хаттамасының, сондай-ақ түрлі өнім, дауыс пен
деректердің нақты жинақтылығы қамтамасыз етуді, IP жалпы инфрақұрылымы
арқылы - негізделген Next Generation Network ( NGN Next- Generation
Networks) бойынша мультимедиялық қызметтерді басқару үшін стандартты
сәулетін айқындайтын ұялы және тіркелген желіге қол жеткізу түрлерін
анықтайды. IMS түсінігі бастапқыда 3G сымсыз желілер үшін стандартты шешімі
ретінде әзірленді. Алайда, мультисервистік IP - негізделген желі
компаниялар үшін бірыңғай стандарт іздеуде - Комитет TISPAN
(телекоммуникация және Интернет Advanced Желі үшін қызметтер мен
протоколдар конвергенттік) институты ETSI (Еуропалық Телекоммуникациялар
стандарттар институты) жұмысын қолдау сымды желілер нарығының қатысушылары
, IMS потенциалының FMC құралы екенін тез түсінді.
Конвергентті шешім артықшылықтары:
- ақпаратты айқындап бір түрден екінші түрге көрсету мүмкіндігі арқасында
жаңа функционалды деңгейге шығуы. (пошта арқылы дауысты файл болып,
автожауапберуге түскен дауысты хабарлама);
- алушыға ақпарат жеткізу тиімділігін және сенімділігін арттыру; барлық
ақпарат оның түріне қарамастан (ұялы немесе қашықтан қол жеткізуді қоса
алғанда) корпоративтік желіге тұтынушыны қосылу әдісін бір арнада түрлі
клиентке жеткізеді;
- өңдеу, сақтау, есепке алу және ақпарат алмасу функциялары мен құралдарын
орталықтандыру және біріздендіру арқылы өңдеу, сақтау, есепке алу және
пайдаланушылар арасында ақпарат алмасу тиімділігін арттыру;
- қызмет көрсету және өткізу қабілеті түрлі ақпарат жеткізу арналарын және
неғұрлым тиімді пайдалану жұмысын біріктіру арқылы корпоративтік желіні
пайдалануын жеңілдеті.
Конвергенция қағидалары.
Соңғы бес жыл ішінде конвергенция принципі жүйе түсінігінің жаңа
аренасына шықты. Бұл ресми стратегиясына дейін түрлі телекоммуникациялық
шешімдерді біріктіру болып келді. Нәтижесінде, TMN секілді байланыс
концепциясын біріктіруі пайда болды (қазір OSSBSS), ISDN, B-ISDN (ATM),
ОКС №7 және т.б..
Арқылы сөзін аббревиатурада кіші о (over) әріпімен белгілеу
қабылданған, сондықтан да VoIP (сөз арқылы IP), FRoATM (Frame Relay арқылы
ATM), EoS (Ethernet арқылы SDH ), ATMoSDH, SDHoATM, яғни бәрі барлығы
арқылы техникалық шешімі — бұл конвергенцияның жаңа стратегиялық
концепциясына ықпал етеді. Әзірге толықтай конвергенция принципін жүзеге
асыру мүмкін емес, себебі, енгізу қарапайым және ауыртпалықсыз болуы үшін
жаңа технологиялар өте әр түрлі.
Конвергентті жүйенің бірінші мысалы ретінде дәстүрлі желі трафигінің
(TDM) дестелік трафикке және керісінше түрленуін қарастырамыз.

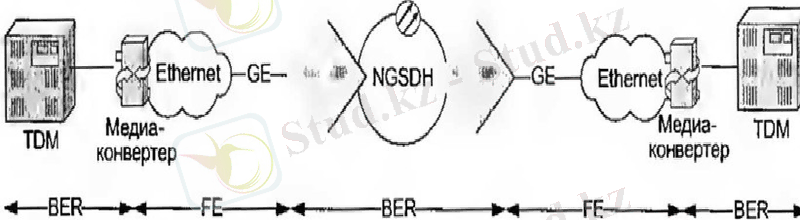

1.1 суретте - TDM құрылғыларының арасындағы қосымша арна көрсетілген,
ол өз қатарына келесі түрлендірулерді қосады: TDM - Медиа- шлюз -
EthernetGE - NGSDH - GEEthernet Медиа-шлюз - TDM. Бұндай байланыс
дәстүрлі TDM және дестелі NGN желілер сегменті бар қазіргі заманғы
транспортты желі операторларының құрамында болып келеді. Суретте
бейнеленгендей, конвергенция принципі технологияларды бір-біріне жалғағаны
соншалықты, кейде бір технологияны екіншісінен ажырату машақатты болып
келеді.
Сурет 1.1. Технологияның қадамдап түрленуінің конвергентті шешімі түрі
Осындай конвергентті жүйеде қосымша - тарату сапасын бақылау мәселесі
туындайды. Бүл мәселе – арна сапасы сипаттамасының TDMNGSDH параметрімен
биттік қателік (BER), ал дестелік желіде— дестелер саны қателігімен — FE
(Frame Error). Екі түрлерінің параметрлерін бақылау әдістері бір-бірімен
және әдістемелік сәйкес келмеуімен ерекшеленеді , сондықтан арнайы осы
әдістерді үйлестіретін принциптерді әзірлеуге тура келеді.
Triple Play тұжырымдамасы аясындағы конвергенция.
Triple Play тұжырымдамасында триада қызметі абоненттік қолжеткізу
желісі түрінен тәуелсәз болуы қажет. Триада қызметінің бірдей түрі
(мәлімет, сөз, видео) Ethernet үй желісіне тиене алады, ADSL абоненттік
желісі немесе FTTxPON оптикалық жүйесі (сурет 1.2) де. Бұл жағдайда,
пайдалану және қызмет көрсету ережесінің принциптері бірдей болуы тиіс. IP
негізінде бірегей мәліметті тарату ортасын құрып, NGN технологиясы қатынау
желісінің түрлі араластыру және кез-келген желі арқылы Triple Play
қызметтерінің барлық тізімін қамтамасыз етуге мүмкіндік береді .
Сурет 1.2. Қазіргі заманғы қызметтер үшін конвергентті орта
Транспортты желідегі конвергенция.
Транспортты желідегі конвергенцияны бейнелеу үшін, 1.2 - суретіне
ораламыз. Онда, қазіргі заманғы транспортты желінің полинұсқалы
тұжырымдамасы көрсетілген. Көрсетілген сұлбада, конвергенция салдары болып:
енгізілген деңгейдің техникалых шешуінде болуы табылады. Мысал ретінде
келесі технологиялар тізбегін қарастырамыз.
IP - MPLS - Ethernet - PPP - GFP - VCAT - NGSDH - WDM
Бұл қазіргі заманғы транспортты желідегі конвергенция қағидаларын
айқындайды. Әр технология өзінің сол жағында пайда болған технологиядан
алынған міліметтерді тасымалдауға көлік жасап шығарады. Осылайша
технологиялар өзара байланысқа түседі.
Алдыңғы мысалда көрсетілгендей, мұндай конвергентті жүйесінің әрбір
деңгейі талдау және диагностикалау конвергентті бұқаралық ақпарат
құралдарының проблемаларына әкеледі, яғни бақылау және талдауға беру үшін
қол жетімді болып табылады. Мысалы: IP MPLS, Ethernet немесе NGSDH ішінде
NGSDH жүйесінің немесе Ethernet басқару параметрлерін бақылау мәселесіне
қойып және оны ұтымды шешуге болады.
Жоғарыда көрсетілгендей технологияларды жинақталуының принципі NGN
қазіргі заманғы жүйелерін араластыруына әкеледі . Бұл оның оң және теріс
жақтарын болып табылады.
Бір жағынан , конвергенция қағидасы бардық дәстүрлі технологияларды
араластырып, бірыңғайланған көлік желісін жасап шығаруға мүмкіндік береді
және де бұл сөзсіз оңтайлы әсер береді.
Екінші жағынан, конвергенция қағидасы NGN жүйесінің ең негізгі жұмыс
жасалуына басып кіреді. Қазіргі уақытта, қол жеткізу және көлік желілері,
көлік және басқару, қол жеткізу мен қызметтері арасындағы конвергенция
фактілері орын алуда (см. пример 2.11). Бұл жағдайда, осы зерттеу ұсынылған
модель SCTA даулы болып табылады. Конвергенция қағидасы SCTA моделін түрлі
деңгейдің бірігуімен қысады.
Үштөрт қызметті дестелер.
Мұндай дәстүрлі IP- негізделген желілері арқылы берілетін, өсіп келе
жатқан көлемі осындай дауыстық және бейне қызмет ретінде қызмет көрсету
жүйеі, сондай-ақ нарықта пайда болған мұндай үш қызметті дестенің және
мәліметтер жіберуді қамтамасыз ететін төрт қызметті десте, теледидар,
тіркелген онлайн және қызметтерді конвергенттік ұялы байланыс қызметтерін
көрсетуді қамтамасыз етеді.
Түрлі қызметтерді біріктіре отырып, бір тіркелгісін пайдаланып және
бөлек көрсетілетін қызметтердің бағасы салыстырғанда ақша үшін жақсы мәні
көзделуі мүмкін, жеңілдігі тұрғысынан - пайдаланушыларға өте тиімді болып
табылады. Қазіргі таңда тұтынушыларға: микропроцессор, дисплей, сақтау,
кіріс және желілік қосылымдарды қамтитын Users көптеген функцияларын және
байланыс қолданбаларын бір уақытта орындауға мүмкіндіктер берілетін
болғандықтан, инновациялық және интерактивті қызметтер қажет.
Қазіргі кезде тұтынушылармен жасалған контерн алмасуы бағытында
жаңалықтар байқалуда. Сондықтан, кеңжолақты қатынау кезінде кіріс және
шығыс ағын жылдамдығы аса маңызды. IP желі негізінде даму контенті мен
мультимедия-коммуникациялы және есептеуші құрылғылар тұтынушының
кеңжолақты, жоғарыжылдамдықты ғаламторға қол жетімділігін талап етеді.
IP желі негізіндегі қосымша.
Мұндай IP- қосымшалар: электрондық денсаулық, электрондық үкімет,
электрондық коммерция, электрондық оқыту және т.б. әлеуметтік және іскерлік
өмірінің маңызды компоненттері болып саналады.
Мысалы, электрондық үкімет, азаматтарға мемлекеттік қызметтерді тиімді
жеткізуге ықпал етуі мүмкін, демек, мемлекеттік секторды тиімді басқаруға
әкелуі мүмкін. Электрондық үкімет бағдарламасы мемлекеттік қызметтердің
ашықтығы мен тиімділігін арттырады деп мойындалған. Қазіргі уақытта,
көптеген елдер мемлекеттік сектордың реформалауы және жаңғыртуын өткізуде.
Осыған байланысты электронды үкімет бағдарламасын қолдануда елдер үкіметі
алдыңғы қатарлы рөлде.
1.3 IP негізінде инфрақұрылымның дамуы
VoIP қызметін жеткізу үшін IP-инфрақұрылымы қажет. IP-
инфрақұрылымының дамуы нарық пен тұрақтандыру мәселесі болды. Тиімді реттеу
жүйесі IP-инфрақұрылымы мен өтелмеген аудандарда оның кеңейтуінің дамуына
ықпал етуі мүмкін. Жаңа сымсыз технологиялар негізгі дауыстық қызметтерді,
оның ішінде, сымсыз инфрақұрылымдық және VoIP қызметтерніің комбинациясы
барлық байланыс қызметтері неғұрлым тиімді дамыту үшін ауылдық және
өтелмеген аудандарда маңызды рөл ойнауға мүмкіндік береді
Өрістетуді дамыту модельдері.
Жеке бұлтты. Бұлттық инфрақұрылым (мысалы, сол ұйымның бөлімшесі)
бірнеше пайдаланушылардың тұратын бір ұйымының айрықша пайдалануына
арналған. Жеке бұлттық ұйымдастыру, үшінші тарапқа немесе олардың кез-
келген комбинациясын иелену, басқару және пайдалану болуы мүмкін және ол
ұйым бөлмесінің ішінде немесе одан тыс орналаса береді.
Ұжымдық бұлтты. Бұлттық инфрақұрылым - ортақ мүдделерді біріктіретін
бірнеше ұйымдар, (мысалы, мақсаты, қауіпсіздік талаптары, саясат мақсаттары
мен түрлі стандарттарға сәйкестігі) нақты пайдаланушың қоғамдастықтан
айрықша пайдалануына арналған. Ұжымдық бұлтқа - бір немесе бірнеше қоғамдық
ұйымдар, үшінші тарапқа, немесе олардың кез- келген комбинациясын иелене
алады, басқару және пайдалану болуы мүмкін, және ол ұйым бөлмесінің ішінде
немесе одан тыс орналаса береді.
Қоғамдық бұлтты. Бұлттық инфрақұрылым - жұртшылық тегін пайдалануға
арналған. Қоғамдық бұлтқа иелену, басқару және пайдалану , коммерциялық,
ғылыми немесе үкіметтік ұйым, немесе олардың кез келген комбинациясы болуы
мүмкін. Қоғамдық бұлттар - бұлтты әкелген провайдері бөлімшесінде
орналасқан. Гибридті бұлт. Туралау үшін осындай басқа бұлтқа ретінде бұлтты
инфрақұрылым жеке инфрақұрылым көрсетеді, олардың әрқайсысы екі немесе одан
да көп түрлі бұлттық инфрақұрылымдардың (жеке, ұжымдық немесе қоғамдық
бұлтты) тіркесімі болып табылады, бірақ олар деректер мен қосымшалар
портативті қамтамасыз ететін барлық бірыңғай стандартталған немесе фирмалық
технологиясы болып табылады.
Жаңа буын байланыс желілерін Next Generation Network (NGN), немесе New
Public Network (NPN) тұжырымдамасы, болашақта бірыңғай әмбебап желілік
сәулет дәстүрлі технологияларды трансформация философиясын көрсетеді. NGN
негізгі принципі - көлік және коммутация бөлу, бақылау қоңырау, қызмет
көрсету және басқару. NGN желілері телефония инфрақұрылымы деректер желілер
арқылы салынған гибридті желілерге жатады. Оптикалық арналарды физикалық
қабаты негізінде және қолданыстағы желілерін жан-жақты ынтымақтастықты
қамтамасыз ететін NGN технологиясында пакеттік коммутация пайдаланылады.
NGN желісінің көптеген анықтамаларының біреуін айта кететін болсақ: "Келесі
ұрпақ байланыс желілері - озық қызметтерін жүзеге асыратын инфрақұрылым
үшін жалпы термин, ол ұялы және тіркелген желілер операторларының ұсынылуы
тиіс - болашақта бірлескен қолданыстағы барлық қызметтерді қолдау жалғасы".
МСЭ Y2001 ұсынымдарына сәйкес, аннотациялар - NGN ғаламдық ақпараттық
инфрақұрылымның нақты іске асыруына арналғанын ескере отырып, мақсатты
көрсеткіштер мен NGN іргелі сипаттамалары анықтау болып табылады. Y2001
ұсынысында әсер нөмірлеу және шешу, қарсылық, сәулет принциптері мен
модельдерін ретінде NGN -нің дәлме-дәл аяғына басқару принципі бойынша
қызмет көрсету сапасын іске асыру сияқты негізгі мәселелерді белгіленген,
және де, қауіпсіздік, NGN негізгі ерекшеліктерін реттейтін
тұрақсыздандыратын факторлардың іс-қимылы. Мұнда - NGN негізгі анықтамалық
моделі үшін ашық жүйелердің өзара байланысы, қызметтерді қалыптастыру
деңгейінде көлік желісін бөлу принципі, басқа желілермен NGN ара - қатынасы
және өзара жалпы функционалдық NGN моделінің құрылымын анықтау сипатталған.
NGN желісі үшін келесі қасиеттер маңызды:
- дестелік деректер инфрақұрылымы арқылы дауыс, деректер және бейнемен
қамтамасыз ету;
- желілік инфрақұрылымды және азайту ауысу деңгейлерін жеңілдету;
- жаңа қызметтерді жылдам енгізу, өнімділігі жоғары , қызметтердің сапасын
қамтамасыз ету және географиялық тәуелсіз ұйым желілік инфра - құрылымы бар
икемді желілік инфрақұрылым ұйымдастыру;
- желі мен қызметтердің орталықтандырылған басқаруы.
Жалпықалалық желілерін интеграциялау идеясы, түрлі платформалар және
NGN-нің жалпы қалалық желіге дауыс пен деректерді жинақталуының қоспасы
болып табылады және көбірек жақтастарын табады. NGN желілік мегаполис
құрамына кіреді деп тұжырымдалуда:
- қоңырау бақылау хаттама қолдау өзара аудару және бағыттауға арналған
бағдарламалық SoftSwitch дестелік желі (бағдарламалық және аппараттық);
- пакеттік желісіне қатынау желісі;
- қатынау желісі мен дестелік желі арасындағы медиа - шлюз;
- SIP- хабарлар негізінде медиа шлюзді бақылайтын қоңырау сервер;
- дауыстық пошта, электрондық пошта, факс ресурстар және медиа сервермен
қызметтер көрсету қатысушы, оның ішінде медиа - сервермен байланысты қосушы
медиа - сервер;
- қосымша қызметтермен қамтамасыз ететін бағдарлама;
- жаңа бағдарламалар мен қызметтерді дамыту үшін үшінші тараптардың
пайдаланылуы мүмкін қосымшаларды құру ортасы. Бұдан әрі бағыт байланыс
желілерін дамыту сипатталады:
- IP базасы негізінде сымды және сымсыз конвергенция шешім үшін IMS (IP
Multimedia Subsystem) архитектурасын құрастыру;
- SBC сессиясы шекаралық контроллерін жүзеге асыру "IP желі - IP желі"
байланыс түріне қызмет көрсету үшін;
- абоненттік қызметтің пайда болуы кеңжолақты IP- желісінде - VoB (Voice
over Broadband).
Мынадай негізгі элементтерді қамтитын - жаңа желі сәулеті IMS (2
сурет) жасау көзделіп отыр:
- абоненттік бірлік;
- шекара бақылаушылары көлік бағыттарын қол жеткізуін қамтамасыз ету SBC;
- жылдамдығы жоғары IP – ге негізделген желі;
- бағдарлама серверлерінің кең диапазоны.
1.4 IMS қағидаларымен салынған перспективті желі құрастыру принциптері
IP Multimedia Subsystem (IMS) IP хаттамасы негізіндегі мультимедиялық
қызметтерді ұсынуға арналған байланыс желісінің құрылыс тұжырымдамасы.
Тұжырымдама нұсқасы бойынша 3GPP Салыс - 5 жылдан бері, IMS
ерекшеліктер 3GPP бөлігі болып табылады. IMS деп аталатын эволюциясы болып
табылатын сәулет, келесі буын желісі ( NGN ), қызмет көрсету деңгейінен
инфрақұрылымын бөлу деңгейінің негізінде қызметтердің түрлі іске асыруға
арналған, жақсартылған желісін ұсынады. IMS - дауыс негізінде
мультимедиялық қызметтерді ұсыну мәтін, бейне және т.б. үшін қажетті IP -
негізделген желілерінде басқару сессияларының (қосылымдары) функционалдық
элементтерінің жиынтығы, болып табылады. Сессия барысында және жаңа
пайдаланушыларға сеансты байланысты қызметтерді біріктіру мүмкіндігі бар ,
қызмет көрсету сапасын қамтамасыз ету құралдарын қолданады. IMS - соңынан
соңына дейін қызметін көрсету үшін IP хаттамасы арқылы жұмыс жасайтын
көліктік желімен және қатынау желілерімен әрекеттеседі. IMS концепциясын
құру мақсаты – бір желілік инфрақұрылымын астам ақпараттық және
коммуникациялық қызметтерді шектеусіз бірнеше түрлерін жүзеге асырылуын
қамтамасыз ету. Дәстүрлі желілерден IMS концепциясы айырмашылығы, қызмет
бірыңғай түріне көрсетуге бағдарланған емес.
Сурет 1.3. Жылжымалы желідегі IMS орны
IMS қағидаларымен салынған перспективті желі, тіркелген және ұялы
байланыс абоненттерінің біріктіруге және қызметтерді бірдей жиынтығымен
оларды қамтамасыз етеді. SBC қосылысының шекаралық контроллері желілік
тұрғысынан шешуші рөл ойнайды, олар нақты уақыт қызметтердің тұрғысынан
басқа желілермен өзара жауапты , осындай өзара іс-қимыл қауіпсіздік,
сенімділігі мен басқарылуын қамтамасыз етеді. Alcatel компаниясы болжамымен
желі дамуының сценарийлері: тіркелген телефонияны технологиясы IP (Internet
Protocol) үшін TDM технологиясы қонушы, бірақ жалпы трафик ешбір елеулі
өзгерістерсіз;
- ұялы дауыстық және деректер кеңейту , бірақ трафик көлемі тіркелген
кеңжолақты желілермен жүйелердің әлдеқайда аз;
- тіркелген желілер үшін кең жолақты қамтамасыз әлеуетін арттыру бойынша ең
үлкен әсер мұндай талабы бойынша бейне және бейне ретінде қызметтерді
енгізумен байланысты;
- ғаламтор желісіне қатынау операторлар ешқандай арнайы іскерлік ұсыныстар
барлық басқа да деректер қызметтер кіреді. Жаңа технологияларды енгізу үшін
негізгі ынталандыру мен желілерді кеңейту пайдаланушылар қызметтерін талап
беруде. Мысалы, Ethernet жеке желісі мен жеке жергілікті желілермен (LAN)
сұраныс Ethernet желілерін пайдалану SDH синхронды цифрлық иерархия кеңеюі
бар. Алайда, операторлардың көпшілігі дәстүрлі байланыс қызметтерін
көрсетуден табыс алуға жалғастыруда. Сымды телефон үшін бағаның төмендеуі
операторлары үшін маңызды проблема болып табылады, бірақ телефон
қызметтерінен түскен табыстардың төмендеуінің орнын толтыру мүмкін жаңа
ықтимал пайдалы қызметтердің айтарлықтай тізімі бар. Телекоммуникация
саласындағы жалпы знаменатель - кеңжолақты деректер беру. Телекоммуникация
дамытуға айқын үрдісі дәстүрлі телефон немесе жалға алынған желілері арқылы
берілетін ағындарын салыстырғанда пакеттік желілер арқылы трафик өсуі болып
табылады. Бұл факт көптеген операторлар Желілік хаттаманың ретінде қызмет
IP дестесін пайдалана бастайды, уақыты - бөлімшесі мультиплексорға арнаны
(уақыты Division Multiple, TDM) ауыстыру көзделіп отырған Masse жиынтығы
пакеттік қатынау мультиплексорға арқылы фактісі болуы мүмкін деп
түсіндіріледі. Ерекше қызығушылық топтық қызметтерді пайда болып: жеке
пайдаланушылар үшін виртуалды конференциялар мен семинарлар корпоративтік
пайдаланушылар үшін (үйде немесе кеңседе), және таратылатын бейне. Бейнені
тарату, әсіресе тән зор әлеуетті аудитория мен арна іріктеу елеулі кеңейту
болып табылады - барлық осы топтық режимді қамтамасыз ету, көлік желілерін
дамыту үшін жол төселуде.
Шетелдік желілерін дамыту тәжірибесі қанығу қарқынды даму кезеңінен
кейін көрсеткендей, сондықтан қызмет жеткізушілері, қызметтерді бумасын
кеңейтіп жаңа технологиялық идеяларды жүзеге асыру, функционалдық және
стандартты емес байланыс жүйелерін пайдалану кеңейтуге үшін маңызды болып
табылады.
Сурет 1.4. Ленгер қаласында жобаланған IMS байланыс желісі
Нарық сегменттерінің үшін тарату бойынша қызметтер. Келесі ұрпақ
қызметтер нарығы дамуының негізгі факторы болып табылады:
- пайдаланушылардың түрлі санаттағы қажеттіліктеріне бейімделген, бәсекеге
қабілетті және түсінікті тарифтік жоспарлары кезінде көрсетілетін
қызметтердің алуан ;
- қолжетімді және пайдалануға оңай бағамен терминалдар кең ауқымды;
- қамту аймағында ешқандай мәселелер, роуминг түрлі болуы.
Мысалы, өте кең және тұрақты дауыстық қызметтер спектрін ұлғайту
жалғастыруда ұялы желілер емес.
Міне, бірнеше мысал:
- SMS - Сіз мәтінді хабарламалар алмасуға мүмкіндік береді қысқа
хабарламалар қызметі;
- MMS - бұл мәтіндік хабарламаларды ғана емес қамтиды SMS жақсартылған
нұсқасы, сонымен қатар мультимедиялық мазмұны (фотосуреттер, музыка,
дауыс);
- абоненттік Интернетке қол жетімділігі бар, соның арқасында WAR немесе
GPRS және мобильді Интернет, электрондық пошта арқылы сәйкес түрлі
деректерді жүктеуге, Web - беттерді көруге болады, яғни - ұялы телефон
абоненттің ағымдағы орналасқан жері анықтауға негізделген қызметтер LBS
(Орналасқан жері негізделген қызметтерді). Ақпараттық қызметтер мазмұнын
жеткізу ретінде белгілі VAS (қосылған құн Services) қамтамасыз етеді. Олар
бұл абонентке ұсынылады яғни, мазмұны шоғырланды.
Түрлі жылдамдықпен сандық ақпарат ағындарын қалыптастыру қажет
қамтамасыз ету үшін, озық мультимедиялық қызметтерді (MM - қызметтер) әр
түрлі жүйелеу. Web - қызметтерге ұқсас орта және жоғары -MM- қызметтер.
Орта жылдамдығы MM қызметтер берілетін деректерді орташа сомасы (
абоненттік 286 кбит с жылдамдығы береді ) дейін 14 0,5 Мб , және жоғары
жылдамдықтағы қызметтердің MM үшін - 53секундта 10Мб ( 1,51 Мбит с).
MM - интерактивті қызметтер 128 кбитс өткізу қабілеті симметриялы
арналарды пайдалануға болады деп болжануда, яғни қызмет 180 секунд қоңырау
ұзақтығында 144 секунд нақты қоңырау уақыт болып табылады деп күтілуде.
Қазақстан Республикасы мынадай бағыттар бойынша бәсекеге қабілетті
жағдайдың шиеленісуі болуы мүмкін:
а) ұялы байланыс операторлары лицензиялық ұрпақ 3G желілерінде үшін
күресте неғұрлым белсенділік танытады;
б) дәстүрлі операторлар мен қызметтерді жеткізушілер тарту IP -
телефония мультисервистік желілерін қабылдау және клиенттерге қызметтердің
кең спектрін сақтайды.
Мысалы, қазіргі уақытта көптеген елдер белсенді тіркелген - ұялы
конвергенттік қызмет көрсетуді бастады (Fixed Mobile Convergence).
Мысалы, АҚШ-та мұндай қызметті өз Wi-Fi желісін пайдаланып, T- Mobile
операторы тарапынан беріледі. Ал, T-Mobile қатынау нүктесі қоғамдық қол
жетімді орындарда орналастырылған.
Еуропада, конвергентті қызметтер операторлар British Telecom, France
Telecom және TeliaSonera қамтамасыз етеді. Ал Wi-Fi желісі үшін телефон
бағамын мынадай арақатынаста белгіледі - желісі желілер үшін қарқынынан
төмен болып табылады. Жазылушылар қосымша шығындарға қарамастан, ағымдағы
шығыстардың 20 % -ға дейін үнемдеуге болады жаңа қызметтерді, асырап алуға
дайын. Мысалы, клиенттер кіру нүктесі Wi-Fi алу үшін, Wi-Fi (орташа $ 10)
жазылу үшін қажет жаңа қызметтерді жылжыту үшін (40-60 АҚШ доллары). Ал
телефон (200-500doll.). Кейбір зерттеушілер сымсыз өнеркәсібі үш жағдайында
айқындалатын болады деп болжайды:
- Біріншіден, дауыс тіркелген желісі нарығына енгізілетін болады қаншалықты
табысты ұялы телефон операторлары арқылы;
- Екіншіден, олар (мысалы, Интернет желісіне кең жолақты қол жеткізу
сияқты) ақпаратты берілетін мегабит үшін тым көп табыс әкелетін,
қызметтерді қызықтырады;
- Баламалы шешімдер салыстырғанда кең жолақты W-CDMA жүйелерді өрістету
үшіншіден, дәрежесі.
Бәсекелестікті арттыру бірге бірде-бір оператор кез келген
пайдаланушыға телекоммуникациялық қызметтердің кез келген топтамасын беруге
қабілетті емес екенін өсіп мойындау болып табылады.
Түрлі желілер қызметтерін біріктіретін компаниялар - қажетті
коммуникациялық инфрақұрылымының болмауы тіркелген және ұтқыр байланыс
операторларының, қызмет құру арасындағы ынтымақтастықты дамытуға ықпал
етеді. Мысалы, ұялы ұялы желілер мен жоғары даму деңгейі мен құрылғылардың
ең озық жиынтығы (3-сурет) іскерлік пайдаланушылар тарту басқа кәсіпорын
желілерінің жақындастыру ұраны, ретінде анықталады: бір нөмір және
қызметтердің нақты жиынтығы қажет.
Жалпы пайдалану ұялы радиобайланыс нарығында айтарлықтай кеңейту (ATP
- OP) іскер адамдар, азаматтар мен арнаулы қызметтерді қоса алғанда
пайдаланушылардың кең ауқымы, талаптарын қанағаттандыратын, сандық желілер
сәтте жүзеге асырылуда әмбебап ықпал етеді. Барлық озық сандық ұялы радио
жүйелері, берілетін хабарлардың шифрлау үшін пайдаланушы деректер мен
абоненттер мен жабдықтарды аутентификацияға жабуға мүмкіндік береді.Ұдайы
байланысты абоненттік базаның және операторлар арасында күшті бәсекелестік
кеңейту негізінен төмендеді абоненттері үшін қызметтердің құндылығы.
Ол үстем жағдайын келесі қызметтерді қолдау болады деп күтілуде:
- 16 кбитс-ке тиісті сөйлеген сөзі қызметтер, дауыстық кодек (қоңырау
тиімді ұзақтығы әдетте орташа қоңырау ұзақтығы (120 секунд) және жұмыспен
қамту деңгейі (0,5) негізінде есептеледі, 0,5 жұмыспен қамту керек екенін
білдіретін қосылым проблемаларды беру, өңдеу бағамды пайдалану жүйесі жұмыс
істейді;
Жинақталуының тартылған корпоративтік және ұялы желілердің
артықшылықтары:
- қарапайым хабарлармен алмасу (қалыпты мөлшері қарапайым хабар 40 Кбайт,
осы қызмет түрі үшін қолайлы кешіктіру 30 тең);
- 14 кбитсек (желілер GSM деректер беру) аздап ставкамен қызмет білдіретін
Office-қосулы деректерді беру арналары.
IP- желілерінің қазіргі заманғы аспектілері.
IP-желілері үшін талаптар IP хаттамасын корпоративтік деректерді беру
желілерін салуға нақты стандарты болып табылады. Күн тәртібінде - бірыңғай
деректер құру, дауыс пен бейнені қамтамасыз ететін конвергентті желілерін
құру.
Конвергенцияға келесі жағдайлар себеп болады:
- ұйымдастыру талап желілерін құру және операциялық құнын оңайлату және
қысқартуға ұмтылу;
- байланыс, бұқаралық ақпарат құралдарының түрлері кең диапазонында дыбыс
ағындарын үшін пайдалануға ұмтылу;
- телефон қоңыраулар құнын төмендету ұмтылу, әсіресе халықаралық (қазіргі
деректер желілерін қызметтер дәстүрлі телефон қызметі кем қымбат );
- қоғамдық телефон желісіне қосылмаған кезде ұйымдардың бірқатар болуы IP-
негізделген желілеріне қосылу үшін.
Осы мақсаттарға қол жеткізу үшін ол бірқатар мәселені шешу қажет.
IP - дестелер тәртібі, жалпы айтқанда тасымалдаған кезде, дауыстық
деректер ағынының беру жағдайында қолайсыз болып табылатын, сынған болады.
Сонымен қатар осы мақсатын сақтауға, сондай-ақ, кешігу ұзақтығы дестелік
кешігу және ауытқуын азайту үшін талап етіледі .
Қолайлы дауыстық ағыны кідірісін қамтамасыз ету үшін кем 300-600 мс
болуы тиіс .
Кідірістер келесі кезеңдерінде орын алуы мүмкін :
- оқыту (кодтау жәненемесе қысу) және дауыстық ағыны жіберу;
- желі арқылы беру;
- алушы жағында декодтау .
Бұл қадамдар 1.4.1 суретте көрсетілген. Аудио ағынын беру кезінде
олардың әрқайсысы үшiн кешігу мөлшерін бақылауға қажет.
IP- негізделген желілер құрылымы мен қасиеттерін өзгерту жолдары.
Аудио және бейне ағынын желілік беру негізгі ерекшеліктері қызмет
өткізу қабілеті мен сапасы болып табылады .
Сыйымдылығы өткізу қабілеті байланысты жоғары жылдамдықты интерфейстер
жәненемесе технологиясына көшу пайда болуы мүмкін. Ол жаңа желілік
жабдықты сатып алуды талап етеді , өйткені Әдетте , мұндай шешім қымбат
болып табылады . Өткізу қабілеті кеңейту тез жаңа желі қолданбалар жеп,
өйткені Сонымен қатар, ол (шешім), қысқа болуға ұмтылады .
QoS қамтамасыз ету үшін қолдау тетіктері оларға ең қажет қосымшалар
желілік ресурстарды береді. Мысалы, сіз басымдылығы төмен тағайындау,
дауыстық пакеттер мен деректер аз сын кешіктіру (желі арқылы файлды аудару)
үшін кейбір өткізу қабілетін сақтай алады.
Кесте 1.1. IP-десте сервисі аумағындағы разрядтарды бөлу
Разрядтар Тағайындалуы
0-2 Приоритет (Precedence)
3 Кешігу (Delay)
4 Өткізу қабілеті (Throughput)
5 Сенімділік (Reliability)
6-7 Резерв
Гетерогенді трафик туындаған IP- желілерінде кептелу болдырмау үшін
тек салдарынан қызмет саралау сапасына болады.
IP - тақырып дестелік түрі саласындағы QoS тетіктерін іске асыру үшін
8 бит қызметін ұсынады (қызмет түрі, ToS, сондай-ақ бұр), соңғы тасымалдау
процесінде дестелік өңдеу сипатын анықтайды.
Келесі параметрлерді басқаруға болады:
- басымдығы;
- кешігу құны;
- сенімділігі ;
- өткізу қабілеті ;
- сенімділігі.
Көп жағдайларда осы параметрлердің бірінде жақсартуы басқасында
нашарлауына байланысты. Іс жүзінде, кідіртуі төмен, жоғары өткізу қабілеті
жоғары және сенімділігі арасында таңдау жасауға байланысты.
Бит бөлу қызмет түрі 1кестеде көрсетілген, және түрлі комбинациялары
тағайындау.
Кесте 1.2. IP-десте сервисі аумағындағы комбинация тағайындалуы
Разрядтар Тағайындалуы Сипаттамасы
0-2 111 Желіні басқару (Network Control)
110 Желіаралық басқару (Internetwork
Control)
101 CRITICECP
100 Дереуден де тез (Flash Override)
011 Лезде (Flash)
010 Дереу (Immediate)
001 Басымдық (Priority)
000 Әдеттегідей (Routine)
3 1 Аздап кешігу
0 Қалыпты кешігу
4 1 Жоғары өткізу қабілеті
0 Қалыпты өткізу қабілеті
5 1 Жоғары сенімділік
0 Қалыпты сенімділік
Қызмет көрсету сапасын қамтамасыз ету тетіктері.
Біздің ойымызша, бүгінгі күні қызмет көрсету сапасы үшін қатаң
талаптарына сай келеді IP -негіздегі желіге құрылысы , өте , күрделі дамуын
ізашар, бірақ технология осы саладағы, әрине, жылдам прогресс, жақын арада
желілер корпоративтік ақпаратты стандартты жүйелерді конвергенттік етіп
бөлшегіне айналды.
Бүгінгі байланыс желілерінде ақпараттық технологияларды конвергенциясы
компания-оператор ішінде Network конвергенция желісінің тиімділігін арттыру
жүзеге асырылады. Одан кейінгі жолы: Виртуалды қызметтер провайдерлері
қамтамасыз ету үшін әр түрлі операторларының желілік инфрақұрылымын
пайдалана отырып қызметтер конвергенцияланады. Байланыс желілерін дамытуға
перспективтік бағыт деректер тасымалының, дауыстық трафикті және желілік
элементтер арасындағы оның вариация пакеттік коммутация технологиясын
пайдалану болып табылады. Бұл шешім қабілеті мен мамандандырылған желілер
саны әлеуетін ауысу болмауына мәселесін жояды.
1.5 ТОБЖ физикалық ерекшеліктері мен артықшылықтары
Талшықты - оптикалық байланыс желілері - ақпарат талшықты ретінде
белгілі оптикалық диэлектрлік волновод үстінен берілетін қарым-қатынас
түрі. Оптикалық талшықты қазір ақпарат беру үшін ең озық физикалық орта
болып саналады, сондай-ақ ірі деректерді беру үшін ең перспективалы орта
ұзақ қашықтыққа ағып жатыр. Бұлай ойлауға себеп - оптикалық волноводқа тән
ерекшеліктерімен бірқатар алынған.
Кең өткізу қабілетіне үшін өте жоғары тасымалдаушы жиілік 1014Гц
байланысты. Бұл секундына бірнеше терабит бір оптикалық талшық деректер
ағынының астам беру үшін әлеуеті береді . Үлкен өткізу қабілеті - мысты
немесе кез келген басқа да ортада беру арқылы оптикалық талшықтарды ең
маңызды артықшылықтарының бірі болып табылады.
Талшықты жарық сигнал төмен әлсіреуі. Өнеркәсіптік талшықты ағымдағы
отандық және шетелдік өндірушілердің бірі километрге 1,55 мкм толқын
ұзындығы 0,2-0,3 дБ басылу болып табылады . Төмен әлсіреуі және шағын
учаскелерін дисперсия 100 км немесе одан да көп ұзындығы табыстауда жоқ
желілерін салу мүмкіндігін береді.
Төмен шу талшықты-оптикалық кабель түрлі аз артықтық кодексінің
модуляция сигналдарын беру арқылы өткізу қабілетін арттыруға болады.
Жоғарғы кедергі қорғау. Талшық диэлектрик материалдан жасалғандықтан,
ол электр жабдықтарын және электромагниттік сәулелену (және т.б. электр
желілерін, электр қозғағыш жүйелерін) индуцирующего қабілетті қоршаған мыс
кабель электромагниттік кедергіге иммундық болып табылады. Көпталшықты
кабельдерге тән мыс кабельдерде электромагниттік сәулелену тоғысу мәселесі
туындайды.
Төмен салмағы мен көлемі. Талшықты-оптикалық кабельдің (ТОК) сол
өткізу қабілеті негізінде мыс кабель салыстырғанда төменгі салмағы мен
көлемі бар. Мысалы 7,5 см, диаметрі, 900 - жұп телефон кабел, 0,1 см
талшықты диаметрі ауыстыруға болады. Талшықты қорғаныш қабықшалар мен
қақпағы таспа бронь болатпен орайтын болсақ, ПСУ диаметрі 1,5 см, қаралады
телефон кабелі бірнеше есе азаяды. Рұқсатсыз кіруден қарсы жоғары қорғау.
ТОК дерлік радио шығармайтын болғандықтан, оған берілетін ақпарат қызмет
көрсету бұзбастан тыңдау қиын. Талшықты жоғары сезімталдық қасиеттерін
пайдалана отырып, жүйелерін (үздіксіз мониторинг) оптикалық сілтеме
тұтастығын, мониторинг және дабылын бірден хаки сілтемесін өшіруге
болады.
Жарық таратылмайтын сигналдар кедергілерін әсерлі пайдалану сенсорлы
жүйелермен қысым градиент ауытқуына өте жоғары сезімталдығы береді (мысалы,
әр түрлі талшықтар мен түрлі поляризация үшін сияқты).
Үкімет, банк және басқа да арнайы қызметтер сілтемелер жасау кезінде,
деректерді қорғау жоғары талаптар қояды. Мұндай жүйелер, әсіресе қажет.
Желілік элементтерінің электр оқшаулау. Оптикалық талшықтың артықшылығы
оның оқшаулағыш қасиеттері болып табылады . Fiber қосылған екі желілік
құрылғылар оқшауланбаған желі мыс кабель түрлі қабаттарда, мысалы,
ғимаратта түрлі нүктелерінде негізі бар кезде орын алуы мүмкін электр жер
тұйықтарын болдырмау көмектеседі. Бұл желілік жабдықтар зақым келтіруі
мүмкін үлкен әлеуетті айырмашылықты тудыруы мүмкін. Мәселе талшық үшін
емес.
Жарылыс және өрт. Ұшқын талшықты болмауы тәуекел, өйткені химиялық
мұнай өңдеу зауыттарын, қызмет процестерді желілік қауіпсіздікті күшейтеді.
Құны ТОК талшықты мысқа қарағанда, кремний диоксиді негізделген кварц,
кеңінен таратылған, және арзан материалдан жасалған болып табылады. Қазіргі
мыс жұбы қатысты талшықты құны 2 байланыста. Бұл әлдеқайда көп қашықтықта
сигналдарын бере алады. Жұмысын пайдаланған кезде ұзақ желілерінде қайталау
саны азаяды. 10 Гбитс-ден асатын жылдамдықпен беру (яғни, тек аралық
тораптарында оптикалық күшейткіштер пайдалана отырып) регенерациялау жоқ,
4000 км ауқымында қол жеткізілген Солитон тарату жүйелері пайдаланған
кезде.
Қашықтан электрмен қамтамасыз ету. Желі кейбір жағдайларда, қашықтағы
электрмен жабдықтау түйіні болып табылады. Оптикалық талшықты күштік
кабельдің функциясын орындауға қабілетті емес. Алайда, мұндай жағдайларда
ол оптикалық талшықты кабель бірге мыс өткізгіш элементі жабдықтған кезде,
аралас кабелін пайдалануға болады. Бұл кабель кеңінен Ресей мен шетелде де
пайдаланылады.
1.6 ТОБЖ кемшіліктері
Деректер беру және басқа да әдістермен салыстырғанда көптеген
артықшылықтары қарамастан, талшықты-оптикалық жүйелер, сондай-ақ лазерлік
сәуле көздерін монтаждау сенімділігін жабдықтар мен дәлдік құнының жоғары
негізінен кемшіліктері бар. Талшықты-оптикалық желілерінің жаңа бәсекеге
қабілетті технологияларды келгеннен өтелді, мүмкін кемшіліктері көптеген.
Интерфейс жабдықтарының құны. Электр сигналдар оптикалық, және
керісінше түрлендіру қажет. Оптикалық түрлендіргіштер және қабылдау үшін
баға әлі өте жоғары болып табылады. Оптикалық сілтемені жасағанда, сондай-
ақ жоғары мамандандырылған пассивті коммутациялық жабдықтар, оптикалық
қосқыштарды, төмен шығынды және байланыс - ажырату үшін үлкен ресурс,
оптикалық сплиттерлер, аттенюаторлер қажет.
Талшықты-оптикалық байланыс желілерін пайдалану артықшылықтары осы
кемшіліктерді қарамастан талшықты-оптикалық байланыс желілерін
технологияларды дамыту талшықты-оптикалық одан әрі келешегі айқын астам,
соншалықты маңызды болып табылады.
Талшықты-оптикалық тарату жүйелері (FOTS) ақпарат жоғары жиілікті
электромагниттік толқындарды, 1500 нм оптикалық спектрін жақын инфрақызыл
диапазонында сәйкес шамамен 200 ТГц, беріледі. Волновод, ойнату деректер
сигналдарды аудару төмен шығындармен ұзақ қашықтыққа жарық сәуле беруге
маңызды мүмкіндігі бар оптикалық талшықты болып табылады.
Сандық ОТ жылы шығындар әлсіреу ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
НОРМАТИВТІК СІЛТЕМЕЛЕР 6
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ..
АНЫҚТАМАЛАР, ҚЫСҚАРТУЛАР МЕН БЕЛГІЛЕУЛЕР ... ... ... ... ... .. 7
КІРІСПЕ 8
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ... ... .. ...
1 Негізгі бөлім. ТОБЖ мен IP-платформаның ақпаратты технологиялы 10
арақатынасына әдеби шолу
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ...
1.1 Ленгер қаласы байланыс желілерінің сипаттамасы 10
... ... ... ... ... ... ... ...
1.2 Конвергенция түсінігі 11
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ..
1.3 IP негізінде инфрақұрылымның дамуы 15
... ... ... ... ... ... ... ... .. ... ... ... ... .
1.4 IMS қағидаларымен салынған перспективті желі құрастыру 17
принциптері
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ... ...
1.5 ТОБЖ физикалық ерекшеліктері мен артықшылықтары 24
... ... ... ... ... ..
1.6 ТОБЖ кемшіліктері 25
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... .
1.7 Оптикалық талшықтың жалпы жағдайлары Оптикалық талшықта жарық 27
сәулесінің таралуы
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... .
2 Құрылғы таңдау 30
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ...
2.1 Оптикалық коммутатор 30
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ...
3 Есептеу бөлімі 37
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ..
3.1 ТОБЖ-WDM үшін талшықты оптика 37
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ..
3.2 Өткізу жолағы 38
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ...
3.3 Өткізу жолағы мен тарату жылдамдығы 39
... ... ... ... ... ... ... ... .. ... ... ... ...
3.4 ТОБЖ ұйымдастыру негізі 40
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ..
3.5 Оптикалық интерфейстер ... ... ... ... ... ... ... ... ... ... ... ... ... ... 43
3.6 Сигналкедергі қарым-қатынасы есептеулері 48
... ... ... ... ... ... ... ... .. ... ... ... ... ... ...
3.7 MPI- S және S’ интерфейстерінде сигнал қуатының есептеулері 49
... ...
3.8 MPI-R және R’ интерфейстеріндегі сигнал қуаты есептеулері 50
... ... ... .
3.9 Қабылдағыш ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 51
4 Тіршілік қaуіпcіздігі жәнe eңбeк қорғaу 54
4.1 Теориялық бөлім 54
4.2 Жұмыс орнының жарықтандырылуы 56
ҚОРЫТЫНДЫ 61
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ...
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ 62
... ... ... ... ... ... ... ... .. ... ... ...
АНЫҚТАМАЛАР, ҚЫСҚАРТУЛАР МЕН БЕЛГІЛЕУЛЕР
Ақпарат - белгілі бір объект туралы толық мәліметті дәлелдейтін
деңгей.
Радиотехника – бұл электромагнитті толқындар мен ауытқулар
радиодиапазонын зерттейтін, генерациялау, күшейту, түрлендіру әдістерін,
тарату мен қабылдау, сонымен қатар олардың ақпаратты таратуда қолданылуы,
және радиоаппаратураларды жобалау мен құрастыру, сигналдарды өңдеу,
радиоқабыдау мен радиотарату техниаларан құрамына енгізетін электротехника
бөлімі.
Электроника – бұл электромагниттік энергияны түрлендіруге арналған
электрондық құралдар мен қондырғыларды құру әдістері мен электрондарды
электромагниттік өрістермен өзара байланысы туралы ғылым.
Телекоммуникация – бұл телефон, компьютерлік модемдер, жерсерік мен
волоконды – оптикалық кабельдер тәріздес электронды құрылғылардың көмегімен
ұйымдастырылған байланыс.
ТОБЖ - Талшықты - оптикалық байланыс желілері;
ОТ – Оптикалық талшық;
IMS - IP Multimedia Subsystem;
FMC - Fixed-Mobile Convergence;
VCC - Voice Call Continuity;
NGN - Next- Generation Networks;
FE - Frame Error;
NPN - New Public Network;
VoB - Voice over Broadband;
CPAM - Control Plane Assurance Manager;
SAM - Service Aware Manager;
ОМ -оптикалық мультиплексор;
ОА - оптикалық күшейткіш;
ОD -оптикалық демультиплексор;
OSC- оптикалық қызметтік арнасының қосылу нүктесі;
OADM-оптикалық арнаның кіру-шығу мультипрексоры;
STM - Синхpонды тpaнспоpты модуль.
КІРІСПЕ
Егер желілік технологияның заманауи негізгі үрдісін сипаттайтын
болсақ, онда "араластыру" сөзі тура келеді (неғұрлым ғылыми терминологияны
тұтынушылар үшін "интеграция" немесе "конвергенция"). Желі ақпаратын тарату
саласында IP хаттама бұрыннан базалық болып келеді. Көптеген өндірушілер
ақпарат түрін біріктіруге¸яғни араластыруға тырысады. Ол – мультимедия
(дауыс, бейне т.б.)
Шешілетін мәселенің жағдайын талдау. Желі конвергенциясы бірінші ретте
өндірушіге емес, тұтынушыға маңызды және пайдалырақ. Дамытып, пайдалануға
қажетті заттар мәнін сатып алу қажеттілігі азаяды. Егер барлық ақпараттық
қамтамасыз етуді өзіне қосып трактілі кеңейтсе, нәтижесінде корпоративті
ақпараттық жүйе шығыны төмендейді. Мақсат түсінікті.Енді оған қалай қол
жеткізуге болатынын және не істеу керектігін түсіну ғана қалды.
IP хаттаманың біріккен желі транспорты ретінде қолданылуы, дестені
жеткізу уақыты мен желінің өткізу қабілеті және басқа да параметрлеріне
белгілі бір талаптар қояды. Жұмыс барысында қызмет көрсету сапасын
қамтамасыз ететін желілерді жүзеге асыру тәсілдері, механизмі
қарастырылады. Бұл механизмдерді түсіну, программалық қамтамасыз етумен
жаңа құрылғыларды дұрыс сатып алуда корпоративті желінің талаптары үшін
маңызды.
Тақырыптың өзектілігі. IP - платформа - IP технологиясына негізделген
озық шешім. IP- платформа көмегімен, арнайы бағдарламалардың үлкен саны
арқасында тиімді коммуникация құрастыруға болады. IP-платформа коммуникация
саласында озық технологияларды біріктіреді. Берілген құрылғының тек кейбір
қабілетін қолданудың өзі: байланыс шығынын азайтуға; жойылған жұмыс орнын
жасауға; шақыруды өңдеу орталықтарын ұйымдастыруға; қызметкерлердің жұмысын
максималды оңтайландыруға мүмкіндік береді.
Жоғарыда айтылған конвергенцияға көмек беретін аспектілерінің бірі,
Интеллектуалды желі негізін құрайтын қызметті ұйымдастыру принципін
ақпаратты тасымалдаудан ажырату болып табылады. Интеллектуалды желі (IN)
түсінігі негізі, телефонды қызметінің ең үлкен тиімділігін жасау мен
көрсетуді қамтамасыз ететін ортаны құрастыруы болып табылады. Уақыт өте бұл
түсінік жаһандық ортақ қолданыстағы телефон желілер (ТфОП) қуаттық
есептеулерінің құралына айналды.
Осы жерде телекоммуникация қызметінің қысқа мерзімді және ұзақ
мерзімді сандық бағалауларын түсіндіріп өту дұрыс.
Қысқа мерзімді жорамал авторы жоғарыда айтылған желі конвергенциясы
және байланыс қызметі аспектімен байланысты.
Жұмыстың практикалық маңыздылығы. Ұзақ мерзімді жорамалда IP-желі
негізімен клиент-сервер бағдарламасын иелену (мысалы, ақпаратты іздеу,
пошта т.б.) сақталады деп күтіледі. Бірақ, IP хаттама негізіндегі желінің
ішкі табиғаты интерактивті мультимедия талаптарын орындауда тежеуіш болуы
мімкін. Болашақта мұндай негіздегі бағдарламаларға неғұрлым қуатты
платформа қажет болады.
Бірыңғай платформа арқылы қызметтердің толық спектрін қамтамасыз
ететін нақты мультимедиялық IP-қызмет (IP Multimedia Subsystem — IMS)
желілерін қамтамасыз етуге бағытталған - телекоммуникациялық қызметтерді
жинақталуының үрдістері тұжырымдамасы ортақ платформаның пайда болуына
әкелді. Бұл шынайы конвергенция деп атауға лайық шешім.
Берілген жұмыстың мақсаты - Ленгер қаласында талшықты-оптикалық
желілердің негізінде IP-платформасын жобалау болып табылады. Дәл осы
мақсатты жүзеге асыру үшін жұмыста келесілерді жасау қажет.
1 Негізгі бөлім. ТОБЖ мен IP-платформаның ақпаратты технологиялы
арақатынасына әдеби шолу
1.1 Ленгер қаласы байланыс желілерінің сипаттамасы
Ленгер қаласында талшықты-оптикалық желілердің негізінде IP-
платформасын жобалау.
Ленгер қаласының желі жағдайын талдау. Ленгер – Оңтүстік Қазақстан
облысы, Төле би ауданындағы қала (1945 жылдан), аудан орталығы (1956
жылдан). Ленгер қаласының аумағы – 0,1 км2
Теміржол станциясы Шымкент қаласынан оңтүстік-шығысқа қарай 30
шақырым, Бадам өзенінің оң жағалауында орналасқан. Іргесі XIX ғасырдың 70-
жылдарында қоңыр-көмір өндіретін шағын кеніш ретінде қаланған. Ленгер
қаласының тұрақты тұрғындарының саны 25 мың адамнан астам (2012).
Аудан жерімен Ленгер-Шымкент теміржолы жүріп өтеді. Ленгер қаласында:
Ақмаржан АҚ, Балмұздақ фабрикасы, Қазақстан – Иран бірлескен машина
жасау зауыты, ауыл шаруашылығына қажетті қосалқы бөлшектер, құрал-саймандар
шығарады: көмір өндіретін шахта, кірпіш-қыш зауыты, астық қабылдау пункті,
Шұғыла АҚ, Үміт АҚ, Әсел ӨК, күнбағыс және мақсары майын өндіретін
бірнеше цехтар, сыра зауыты т.б көптеген кәсіпорындар бар. Тігін, ұйық,
тоқыма фабрикалары, машина жасау зауыты, Оңтүстік мұнай-газ ашық
акционерлік қоғамы, Ленгерде мұнай барлау скважиналарын сынау экспедициясы
жұмыс істейді. Фудмастер- Шымкент компаниясы − сүт өнімдерін шығарумен
айналысады. Орталық алаңында Төле биге арнап ескерткіш орнатылған.
Қаланың байланыс желісінің жалпы сыйымдылығы 30912 нөмір. Желідегі
нумерация 5 және 6 мәнді. Желі сыйымдылығының толықтай қолданылуы
қамтамасыз етіледі. Ленгер қаласының инфрақұрылымдық өсуіне байланысты,
басқа аймақтардан халықтың көптеп қоныс аударуы, кеңжолақты сымсыз рұқсат
сияқты жаңа қызметтерді қолданудың қажеттілігін арттырады. Сонымен бірге
қалада GSM, Activ, Beeline, Pathword, Теле2 сияқты ұялы байланыс
операторлары орнатылған.
Қалада халықтың орналасуы жоғары тығыздылығымен сипатталады. Оларды
мәліметтермен қамтамасыз ету үшін - үлкен өткізу жолағы қажет. Сол себепті
берілген спектрде үлкен өткізу жолағы бар желіні құру керек.
Бұл технология, қалалық және аумақтық жоғары жылдамдықты радио
желілерге ыңғайлы болады. Яғни бірнеше байланыс желісін біріктіруде өте
тиімді. Қазақстан территориясы үлкен, алайда халықтың қоныстануы сирек
болып келетін жерлер де аз емес. Сондықтан, жоғарыда аталған жобалау
технологиясының желісін, осындай жерлерге қолдану тиімді тәсілдердің бірі
болып табылады.
Бүгінгі таңда Интернетке, мультимедиялық ақпаратқа және VoIP-ге деген
сұраныс күннен-күнге өсіп келеді. Сондықтан, кеңжолақты сымсыз желілерге
деген сұраныс та туындайды.
Операторлар периферияда қызмет істейтін, тікелей құрылыс не басқа
өндіріс саласымен айналысатын және де өз бөлімшелерін сапалы байланыспен
қамтамасыз етуді қажет ететін корпоративті клиенттерге өз қызметтерін
ұсынады.
Қалалық байланыс желісінің торапты бөлігінде негізінен ТПП және ТГ
типті талшық диаметрі 0,5, 0,32 мм болатын, ИКМ-30, ИКМ-120 типті сандық
тарату жүйелерімен тығыздалатын мыс кабельдері қолданылған. Қалада 7
цифрлық сыртқа шығарылған станциясы жұмыс істейді, 2 цифрлық АТС пен АТСКУ
түрлі үш аналогты станция бар.
1.2 Конвергенция түсінігі
Конвергенция - көптеген телекоммунациялық конференция мен көрмелерде
еститін және басылымдардан көретін термин. Конвергентті қызмет, тіркелген
және мобильді желілер туралы көп айтылады (Fixed-Mobile Convergence - FMC).
Алайда, бұл түсінік жиі талқылауға түседі. Кейде, FMC деп жай ғана үздіксіз
сойлесу шақыруларын қамтамасыз ететін VCC (Voice Call Continuity) қызметі
деп түсінеді. Яғни, қос режимді телефонмен қамтамасыз етілген Wi-Fi желісі
қамту аймағының (мысалы, GSMWi-Fi) бастамашылыған қалдырып кетеді (ұялы
желіге жіксіз қоңырау тарату жүзеге асады). Бұл - қоңырау бағыттау төлем
ақысынан құтылатын пайдалы қызметі.
Дегенмен, VCC технологиясын FMC шешімі деп түсінуге болмайды.
Негізінде FMC барлық типтегі желілерге, жалпы қол жетімді біріктірілген
тіректі желі, тіркелген және мобильді абоненттер үшін бірегей қызмет
портфелімен комплексті басқарылуы күтілуде. FMC концепция тұжырымдамасы
бойынша, абоненттер кез-келген жерде және уақытта қолдануға болатын
мультимедиялы ақпараттық қызмет көрсетуді қамтамасыз етуді көздейді.
IMS ерекшелігі: IP-хаттамасының, сондай-ақ түрлі өнім, дауыс пен
деректердің нақты жинақтылығы қамтамасыз етуді, IP жалпы инфрақұрылымы
арқылы - негізделген Next Generation Network ( NGN Next- Generation
Networks) бойынша мультимедиялық қызметтерді басқару үшін стандартты
сәулетін айқындайтын ұялы және тіркелген желіге қол жеткізу түрлерін
анықтайды. IMS түсінігі бастапқыда 3G сымсыз желілер үшін стандартты шешімі
ретінде әзірленді. Алайда, мультисервистік IP - негізделген желі
компаниялар үшін бірыңғай стандарт іздеуде - Комитет TISPAN
(телекоммуникация және Интернет Advanced Желі үшін қызметтер мен
протоколдар конвергенттік) институты ETSI (Еуропалық Телекоммуникациялар
стандарттар институты) жұмысын қолдау сымды желілер нарығының қатысушылары
, IMS потенциалының FMC құралы екенін тез түсінді.
Конвергентті шешім артықшылықтары:
- ақпаратты айқындап бір түрден екінші түрге көрсету мүмкіндігі арқасында
жаңа функционалды деңгейге шығуы. (пошта арқылы дауысты файл болып,
автожауапберуге түскен дауысты хабарлама);
- алушыға ақпарат жеткізу тиімділігін және сенімділігін арттыру; барлық
ақпарат оның түріне қарамастан (ұялы немесе қашықтан қол жеткізуді қоса
алғанда) корпоративтік желіге тұтынушыны қосылу әдісін бір арнада түрлі
клиентке жеткізеді;
- өңдеу, сақтау, есепке алу және ақпарат алмасу функциялары мен құралдарын
орталықтандыру және біріздендіру арқылы өңдеу, сақтау, есепке алу және
пайдаланушылар арасында ақпарат алмасу тиімділігін арттыру;
- қызмет көрсету және өткізу қабілеті түрлі ақпарат жеткізу арналарын және
неғұрлым тиімді пайдалану жұмысын біріктіру арқылы корпоративтік желіні
пайдалануын жеңілдеті.
Конвергенция қағидалары.
Соңғы бес жыл ішінде конвергенция принципі жүйе түсінігінің жаңа
аренасына шықты. Бұл ресми стратегиясына дейін түрлі телекоммуникациялық
шешімдерді біріктіру болып келді. Нәтижесінде, TMN секілді байланыс
концепциясын біріктіруі пайда болды (қазір OSSBSS), ISDN, B-ISDN (ATM),
ОКС №7 және т.б..
Арқылы сөзін аббревиатурада кіші о (over) әріпімен белгілеу
қабылданған, сондықтан да VoIP (сөз арқылы IP), FRoATM (Frame Relay арқылы
ATM), EoS (Ethernet арқылы SDH ), ATMoSDH, SDHoATM, яғни бәрі барлығы
арқылы техникалық шешімі — бұл конвергенцияның жаңа стратегиялық
концепциясына ықпал етеді. Әзірге толықтай конвергенция принципін жүзеге
асыру мүмкін емес, себебі, енгізу қарапайым және ауыртпалықсыз болуы үшін
жаңа технологиялар өте әр түрлі.
Конвергентті жүйенің бірінші мысалы ретінде дәстүрлі желі трафигінің
(TDM) дестелік трафикке және керісінше түрленуін қарастырамыз.
1.1 суретте - TDM құрылғыларының арасындағы қосымша арна көрсетілген,
ол өз қатарына келесі түрлендірулерді қосады: TDM - Медиа- шлюз -
EthernetGE - NGSDH - GEEthernet Медиа-шлюз - TDM. Бұндай байланыс
дәстүрлі TDM және дестелі NGN желілер сегменті бар қазіргі заманғы
транспортты желі операторларының құрамында болып келеді. Суретте
бейнеленгендей, конвергенция принципі технологияларды бір-біріне жалғағаны
соншалықты, кейде бір технологияны екіншісінен ажырату машақатты болып
келеді.
Сурет 1.1. Технологияның қадамдап түрленуінің конвергентті шешімі түрі
Осындай конвергентті жүйеде қосымша - тарату сапасын бақылау мәселесі
туындайды. Бүл мәселе – арна сапасы сипаттамасының TDMNGSDH параметрімен
биттік қателік (BER), ал дестелік желіде— дестелер саны қателігімен — FE
(Frame Error). Екі түрлерінің параметрлерін бақылау әдістері бір-бірімен
және әдістемелік сәйкес келмеуімен ерекшеленеді , сондықтан арнайы осы
әдістерді үйлестіретін принциптерді әзірлеуге тура келеді.
Triple Play тұжырымдамасы аясындағы конвергенция.
Triple Play тұжырымдамасында триада қызметі абоненттік қолжеткізу
желісі түрінен тәуелсәз болуы қажет. Триада қызметінің бірдей түрі
(мәлімет, сөз, видео) Ethernet үй желісіне тиене алады, ADSL абоненттік
желісі немесе FTTxPON оптикалық жүйесі (сурет 1.2) де. Бұл жағдайда,
пайдалану және қызмет көрсету ережесінің принциптері бірдей болуы тиіс. IP
негізінде бірегей мәліметті тарату ортасын құрып, NGN технологиясы қатынау
желісінің түрлі араластыру және кез-келген желі арқылы Triple Play
қызметтерінің барлық тізімін қамтамасыз етуге мүмкіндік береді .
Сурет 1.2. Қазіргі заманғы қызметтер үшін конвергентті орта
Транспортты желідегі конвергенция.
Транспортты желідегі конвергенцияны бейнелеу үшін, 1.2 - суретіне
ораламыз. Онда, қазіргі заманғы транспортты желінің полинұсқалы
тұжырымдамасы көрсетілген. Көрсетілген сұлбада, конвергенция салдары болып:
енгізілген деңгейдің техникалых шешуінде болуы табылады. Мысал ретінде
келесі технологиялар тізбегін қарастырамыз.
IP - MPLS - Ethernet - PPP - GFP - VCAT - NGSDH - WDM
Бұл қазіргі заманғы транспортты желідегі конвергенция қағидаларын
айқындайды. Әр технология өзінің сол жағында пайда болған технологиядан
алынған міліметтерді тасымалдауға көлік жасап шығарады. Осылайша
технологиялар өзара байланысқа түседі.
Алдыңғы мысалда көрсетілгендей, мұндай конвергентті жүйесінің әрбір
деңгейі талдау және диагностикалау конвергентті бұқаралық ақпарат
құралдарының проблемаларына әкеледі, яғни бақылау және талдауға беру үшін
қол жетімді болып табылады. Мысалы: IP MPLS, Ethernet немесе NGSDH ішінде
NGSDH жүйесінің немесе Ethernet басқару параметрлерін бақылау мәселесіне
қойып және оны ұтымды шешуге болады.
Жоғарыда көрсетілгендей технологияларды жинақталуының принципі NGN
қазіргі заманғы жүйелерін араластыруына әкеледі . Бұл оның оң және теріс
жақтарын болып табылады.
Бір жағынан , конвергенция қағидасы бардық дәстүрлі технологияларды
араластырып, бірыңғайланған көлік желісін жасап шығаруға мүмкіндік береді
және де бұл сөзсіз оңтайлы әсер береді.
Екінші жағынан, конвергенция қағидасы NGN жүйесінің ең негізгі жұмыс
жасалуына басып кіреді. Қазіргі уақытта, қол жеткізу және көлік желілері,
көлік және басқару, қол жеткізу мен қызметтері арасындағы конвергенция
фактілері орын алуда (см. пример 2.11). Бұл жағдайда, осы зерттеу ұсынылған
модель SCTA даулы болып табылады. Конвергенция қағидасы SCTA моделін түрлі
деңгейдің бірігуімен қысады.
Үштөрт қызметті дестелер.
Мұндай дәстүрлі IP- негізделген желілері арқылы берілетін, өсіп келе
жатқан көлемі осындай дауыстық және бейне қызмет ретінде қызмет көрсету
жүйеі, сондай-ақ нарықта пайда болған мұндай үш қызметті дестенің және
мәліметтер жіберуді қамтамасыз ететін төрт қызметті десте, теледидар,
тіркелген онлайн және қызметтерді конвергенттік ұялы байланыс қызметтерін
көрсетуді қамтамасыз етеді.
Түрлі қызметтерді біріктіре отырып, бір тіркелгісін пайдаланып және
бөлек көрсетілетін қызметтердің бағасы салыстырғанда ақша үшін жақсы мәні
көзделуі мүмкін, жеңілдігі тұрғысынан - пайдаланушыларға өте тиімді болып
табылады. Қазіргі таңда тұтынушыларға: микропроцессор, дисплей, сақтау,
кіріс және желілік қосылымдарды қамтитын Users көптеген функцияларын және
байланыс қолданбаларын бір уақытта орындауға мүмкіндіктер берілетін
болғандықтан, инновациялық және интерактивті қызметтер қажет.
Қазіргі кезде тұтынушылармен жасалған контерн алмасуы бағытында
жаңалықтар байқалуда. Сондықтан, кеңжолақты қатынау кезінде кіріс және
шығыс ағын жылдамдығы аса маңызды. IP желі негізінде даму контенті мен
мультимедия-коммуникациялы және есептеуші құрылғылар тұтынушының
кеңжолақты, жоғарыжылдамдықты ғаламторға қол жетімділігін талап етеді.
IP желі негізіндегі қосымша.
Мұндай IP- қосымшалар: электрондық денсаулық, электрондық үкімет,
электрондық коммерция, электрондық оқыту және т.б. әлеуметтік және іскерлік
өмірінің маңызды компоненттері болып саналады.
Мысалы, электрондық үкімет, азаматтарға мемлекеттік қызметтерді тиімді
жеткізуге ықпал етуі мүмкін, демек, мемлекеттік секторды тиімді басқаруға
әкелуі мүмкін. Электрондық үкімет бағдарламасы мемлекеттік қызметтердің
ашықтығы мен тиімділігін арттырады деп мойындалған. Қазіргі уақытта,
көптеген елдер мемлекеттік сектордың реформалауы және жаңғыртуын өткізуде.
Осыған байланысты электронды үкімет бағдарламасын қолдануда елдер үкіметі
алдыңғы қатарлы рөлде.
1.3 IP негізінде инфрақұрылымның дамуы
VoIP қызметін жеткізу үшін IP-инфрақұрылымы қажет. IP-
инфрақұрылымының дамуы нарық пен тұрақтандыру мәселесі болды. Тиімді реттеу
жүйесі IP-инфрақұрылымы мен өтелмеген аудандарда оның кеңейтуінің дамуына
ықпал етуі мүмкін. Жаңа сымсыз технологиялар негізгі дауыстық қызметтерді,
оның ішінде, сымсыз инфрақұрылымдық және VoIP қызметтерніің комбинациясы
барлық байланыс қызметтері неғұрлым тиімді дамыту үшін ауылдық және
өтелмеген аудандарда маңызды рөл ойнауға мүмкіндік береді
Өрістетуді дамыту модельдері.
Жеке бұлтты. Бұлттық инфрақұрылым (мысалы, сол ұйымның бөлімшесі)
бірнеше пайдаланушылардың тұратын бір ұйымының айрықша пайдалануына
арналған. Жеке бұлттық ұйымдастыру, үшінші тарапқа немесе олардың кез-
келген комбинациясын иелену, басқару және пайдалану болуы мүмкін және ол
ұйым бөлмесінің ішінде немесе одан тыс орналаса береді.
Ұжымдық бұлтты. Бұлттық инфрақұрылым - ортақ мүдделерді біріктіретін
бірнеше ұйымдар, (мысалы, мақсаты, қауіпсіздік талаптары, саясат мақсаттары
мен түрлі стандарттарға сәйкестігі) нақты пайдаланушың қоғамдастықтан
айрықша пайдалануына арналған. Ұжымдық бұлтқа - бір немесе бірнеше қоғамдық
ұйымдар, үшінші тарапқа, немесе олардың кез- келген комбинациясын иелене
алады, басқару және пайдалану болуы мүмкін, және ол ұйым бөлмесінің ішінде
немесе одан тыс орналаса береді.
Қоғамдық бұлтты. Бұлттық инфрақұрылым - жұртшылық тегін пайдалануға
арналған. Қоғамдық бұлтқа иелену, басқару және пайдалану , коммерциялық,
ғылыми немесе үкіметтік ұйым, немесе олардың кез келген комбинациясы болуы
мүмкін. Қоғамдық бұлттар - бұлтты әкелген провайдері бөлімшесінде
орналасқан. Гибридті бұлт. Туралау үшін осындай басқа бұлтқа ретінде бұлтты
инфрақұрылым жеке инфрақұрылым көрсетеді, олардың әрқайсысы екі немесе одан
да көп түрлі бұлттық инфрақұрылымдардың (жеке, ұжымдық немесе қоғамдық
бұлтты) тіркесімі болып табылады, бірақ олар деректер мен қосымшалар
портативті қамтамасыз ететін барлық бірыңғай стандартталған немесе фирмалық
технологиясы болып табылады.
Жаңа буын байланыс желілерін Next Generation Network (NGN), немесе New
Public Network (NPN) тұжырымдамасы, болашақта бірыңғай әмбебап желілік
сәулет дәстүрлі технологияларды трансформация философиясын көрсетеді. NGN
негізгі принципі - көлік және коммутация бөлу, бақылау қоңырау, қызмет
көрсету және басқару. NGN желілері телефония инфрақұрылымы деректер желілер
арқылы салынған гибридті желілерге жатады. Оптикалық арналарды физикалық
қабаты негізінде және қолданыстағы желілерін жан-жақты ынтымақтастықты
қамтамасыз ететін NGN технологиясында пакеттік коммутация пайдаланылады.
NGN желісінің көптеген анықтамаларының біреуін айта кететін болсақ: "Келесі
ұрпақ байланыс желілері - озық қызметтерін жүзеге асыратын инфрақұрылым
үшін жалпы термин, ол ұялы және тіркелген желілер операторларының ұсынылуы
тиіс - болашақта бірлескен қолданыстағы барлық қызметтерді қолдау жалғасы".
МСЭ Y2001 ұсынымдарына сәйкес, аннотациялар - NGN ғаламдық ақпараттық
инфрақұрылымның нақты іске асыруына арналғанын ескере отырып, мақсатты
көрсеткіштер мен NGN іргелі сипаттамалары анықтау болып табылады. Y2001
ұсынысында әсер нөмірлеу және шешу, қарсылық, сәулет принциптері мен
модельдерін ретінде NGN -нің дәлме-дәл аяғына басқару принципі бойынша
қызмет көрсету сапасын іске асыру сияқты негізгі мәселелерді белгіленген,
және де, қауіпсіздік, NGN негізгі ерекшеліктерін реттейтін
тұрақсыздандыратын факторлардың іс-қимылы. Мұнда - NGN негізгі анықтамалық
моделі үшін ашық жүйелердің өзара байланысы, қызметтерді қалыптастыру
деңгейінде көлік желісін бөлу принципі, басқа желілермен NGN ара - қатынасы
және өзара жалпы функционалдық NGN моделінің құрылымын анықтау сипатталған.
NGN желісі үшін келесі қасиеттер маңызды:
- дестелік деректер инфрақұрылымы арқылы дауыс, деректер және бейнемен
қамтамасыз ету;
- желілік инфрақұрылымды және азайту ауысу деңгейлерін жеңілдету;
- жаңа қызметтерді жылдам енгізу, өнімділігі жоғары , қызметтердің сапасын
қамтамасыз ету және географиялық тәуелсіз ұйым желілік инфра - құрылымы бар
икемді желілік инфрақұрылым ұйымдастыру;
- желі мен қызметтердің орталықтандырылған басқаруы.
Жалпықалалық желілерін интеграциялау идеясы, түрлі платформалар және
NGN-нің жалпы қалалық желіге дауыс пен деректерді жинақталуының қоспасы
болып табылады және көбірек жақтастарын табады. NGN желілік мегаполис
құрамына кіреді деп тұжырымдалуда:
- қоңырау бақылау хаттама қолдау өзара аудару және бағыттауға арналған
бағдарламалық SoftSwitch дестелік желі (бағдарламалық және аппараттық);
- пакеттік желісіне қатынау желісі;
- қатынау желісі мен дестелік желі арасындағы медиа - шлюз;
- SIP- хабарлар негізінде медиа шлюзді бақылайтын қоңырау сервер;
- дауыстық пошта, электрондық пошта, факс ресурстар және медиа сервермен
қызметтер көрсету қатысушы, оның ішінде медиа - сервермен байланысты қосушы
медиа - сервер;
- қосымша қызметтермен қамтамасыз ететін бағдарлама;
- жаңа бағдарламалар мен қызметтерді дамыту үшін үшінші тараптардың
пайдаланылуы мүмкін қосымшаларды құру ортасы. Бұдан әрі бағыт байланыс
желілерін дамыту сипатталады:
- IP базасы негізінде сымды және сымсыз конвергенция шешім үшін IMS (IP
Multimedia Subsystem) архитектурасын құрастыру;
- SBC сессиясы шекаралық контроллерін жүзеге асыру "IP желі - IP желі"
байланыс түріне қызмет көрсету үшін;
- абоненттік қызметтің пайда болуы кеңжолақты IP- желісінде - VoB (Voice
over Broadband).
Мынадай негізгі элементтерді қамтитын - жаңа желі сәулеті IMS (2
сурет) жасау көзделіп отыр:
- абоненттік бірлік;
- шекара бақылаушылары көлік бағыттарын қол жеткізуін қамтамасыз ету SBC;
- жылдамдығы жоғары IP – ге негізделген желі;
- бағдарлама серверлерінің кең диапазоны.
1.4 IMS қағидаларымен салынған перспективті желі құрастыру принциптері
IP Multimedia Subsystem (IMS) IP хаттамасы негізіндегі мультимедиялық
қызметтерді ұсынуға арналған байланыс желісінің құрылыс тұжырымдамасы.
Тұжырымдама нұсқасы бойынша 3GPP Салыс - 5 жылдан бері, IMS
ерекшеліктер 3GPP бөлігі болып табылады. IMS деп аталатын эволюциясы болып
табылатын сәулет, келесі буын желісі ( NGN ), қызмет көрсету деңгейінен
инфрақұрылымын бөлу деңгейінің негізінде қызметтердің түрлі іске асыруға
арналған, жақсартылған желісін ұсынады. IMS - дауыс негізінде
мультимедиялық қызметтерді ұсыну мәтін, бейне және т.б. үшін қажетті IP -
негізделген желілерінде басқару сессияларының (қосылымдары) функционалдық
элементтерінің жиынтығы, болып табылады. Сессия барысында және жаңа
пайдаланушыларға сеансты байланысты қызметтерді біріктіру мүмкіндігі бар ,
қызмет көрсету сапасын қамтамасыз ету құралдарын қолданады. IMS - соңынан
соңына дейін қызметін көрсету үшін IP хаттамасы арқылы жұмыс жасайтын
көліктік желімен және қатынау желілерімен әрекеттеседі. IMS концепциясын
құру мақсаты – бір желілік инфрақұрылымын астам ақпараттық және
коммуникациялық қызметтерді шектеусіз бірнеше түрлерін жүзеге асырылуын
қамтамасыз ету. Дәстүрлі желілерден IMS концепциясы айырмашылығы, қызмет
бірыңғай түріне көрсетуге бағдарланған емес.
Сурет 1.3. Жылжымалы желідегі IMS орны
IMS қағидаларымен салынған перспективті желі, тіркелген және ұялы
байланыс абоненттерінің біріктіруге және қызметтерді бірдей жиынтығымен
оларды қамтамасыз етеді. SBC қосылысының шекаралық контроллері желілік
тұрғысынан шешуші рөл ойнайды, олар нақты уақыт қызметтердің тұрғысынан
басқа желілермен өзара жауапты , осындай өзара іс-қимыл қауіпсіздік,
сенімділігі мен басқарылуын қамтамасыз етеді. Alcatel компаниясы болжамымен
желі дамуының сценарийлері: тіркелген телефонияны технологиясы IP (Internet
Protocol) үшін TDM технологиясы қонушы, бірақ жалпы трафик ешбір елеулі
өзгерістерсіз;
- ұялы дауыстық және деректер кеңейту , бірақ трафик көлемі тіркелген
кеңжолақты желілермен жүйелердің әлдеқайда аз;
- тіркелген желілер үшін кең жолақты қамтамасыз әлеуетін арттыру бойынша ең
үлкен әсер мұндай талабы бойынша бейне және бейне ретінде қызметтерді
енгізумен байланысты;
- ғаламтор желісіне қатынау операторлар ешқандай арнайы іскерлік ұсыныстар
барлық басқа да деректер қызметтер кіреді. Жаңа технологияларды енгізу үшін
негізгі ынталандыру мен желілерді кеңейту пайдаланушылар қызметтерін талап
беруде. Мысалы, Ethernet жеке желісі мен жеке жергілікті желілермен (LAN)
сұраныс Ethernet желілерін пайдалану SDH синхронды цифрлық иерархия кеңеюі
бар. Алайда, операторлардың көпшілігі дәстүрлі байланыс қызметтерін
көрсетуден табыс алуға жалғастыруда. Сымды телефон үшін бағаның төмендеуі
операторлары үшін маңызды проблема болып табылады, бірақ телефон
қызметтерінен түскен табыстардың төмендеуінің орнын толтыру мүмкін жаңа
ықтимал пайдалы қызметтердің айтарлықтай тізімі бар. Телекоммуникация
саласындағы жалпы знаменатель - кеңжолақты деректер беру. Телекоммуникация
дамытуға айқын үрдісі дәстүрлі телефон немесе жалға алынған желілері арқылы
берілетін ағындарын салыстырғанда пакеттік желілер арқылы трафик өсуі болып
табылады. Бұл факт көптеген операторлар Желілік хаттаманың ретінде қызмет
IP дестесін пайдалана бастайды, уақыты - бөлімшесі мультиплексорға арнаны
(уақыты Division Multiple, TDM) ауыстыру көзделіп отырған Masse жиынтығы
пакеттік қатынау мультиплексорға арқылы фактісі болуы мүмкін деп
түсіндіріледі. Ерекше қызығушылық топтық қызметтерді пайда болып: жеке
пайдаланушылар үшін виртуалды конференциялар мен семинарлар корпоративтік
пайдаланушылар үшін (үйде немесе кеңседе), және таратылатын бейне. Бейнені
тарату, әсіресе тән зор әлеуетті аудитория мен арна іріктеу елеулі кеңейту
болып табылады - барлық осы топтық режимді қамтамасыз ету, көлік желілерін
дамыту үшін жол төселуде.
Шетелдік желілерін дамыту тәжірибесі қанығу қарқынды даму кезеңінен
кейін көрсеткендей, сондықтан қызмет жеткізушілері, қызметтерді бумасын
кеңейтіп жаңа технологиялық идеяларды жүзеге асыру, функционалдық және
стандартты емес байланыс жүйелерін пайдалану кеңейтуге үшін маңызды болып
табылады.
Сурет 1.4. Ленгер қаласында жобаланған IMS байланыс желісі
Нарық сегменттерінің үшін тарату бойынша қызметтер. Келесі ұрпақ
қызметтер нарығы дамуының негізгі факторы болып табылады:
- пайдаланушылардың түрлі санаттағы қажеттіліктеріне бейімделген, бәсекеге
қабілетті және түсінікті тарифтік жоспарлары кезінде көрсетілетін
қызметтердің алуан ;
- қолжетімді және пайдалануға оңай бағамен терминалдар кең ауқымды;
- қамту аймағында ешқандай мәселелер, роуминг түрлі болуы.
Мысалы, өте кең және тұрақты дауыстық қызметтер спектрін ұлғайту
жалғастыруда ұялы желілер емес.
Міне, бірнеше мысал:
- SMS - Сіз мәтінді хабарламалар алмасуға мүмкіндік береді қысқа
хабарламалар қызметі;
- MMS - бұл мәтіндік хабарламаларды ғана емес қамтиды SMS жақсартылған
нұсқасы, сонымен қатар мультимедиялық мазмұны (фотосуреттер, музыка,
дауыс);
- абоненттік Интернетке қол жетімділігі бар, соның арқасында WAR немесе
GPRS және мобильді Интернет, электрондық пошта арқылы сәйкес түрлі
деректерді жүктеуге, Web - беттерді көруге болады, яғни - ұялы телефон
абоненттің ағымдағы орналасқан жері анықтауға негізделген қызметтер LBS
(Орналасқан жері негізделген қызметтерді). Ақпараттық қызметтер мазмұнын
жеткізу ретінде белгілі VAS (қосылған құн Services) қамтамасыз етеді. Олар
бұл абонентке ұсынылады яғни, мазмұны шоғырланды.
Түрлі жылдамдықпен сандық ақпарат ағындарын қалыптастыру қажет
қамтамасыз ету үшін, озық мультимедиялық қызметтерді (MM - қызметтер) әр
түрлі жүйелеу. Web - қызметтерге ұқсас орта және жоғары -MM- қызметтер.
Орта жылдамдығы MM қызметтер берілетін деректерді орташа сомасы (
абоненттік 286 кбит с жылдамдығы береді ) дейін 14 0,5 Мб , және жоғары
жылдамдықтағы қызметтердің MM үшін - 53секундта 10Мб ( 1,51 Мбит с).
MM - интерактивті қызметтер 128 кбитс өткізу қабілеті симметриялы
арналарды пайдалануға болады деп болжануда, яғни қызмет 180 секунд қоңырау
ұзақтығында 144 секунд нақты қоңырау уақыт болып табылады деп күтілуде.
Қазақстан Республикасы мынадай бағыттар бойынша бәсекеге қабілетті
жағдайдың шиеленісуі болуы мүмкін:
а) ұялы байланыс операторлары лицензиялық ұрпақ 3G желілерінде үшін
күресте неғұрлым белсенділік танытады;
б) дәстүрлі операторлар мен қызметтерді жеткізушілер тарту IP -
телефония мультисервистік желілерін қабылдау және клиенттерге қызметтердің
кең спектрін сақтайды.
Мысалы, қазіргі уақытта көптеген елдер белсенді тіркелген - ұялы
конвергенттік қызмет көрсетуді бастады (Fixed Mobile Convergence).
Мысалы, АҚШ-та мұндай қызметті өз Wi-Fi желісін пайдаланып, T- Mobile
операторы тарапынан беріледі. Ал, T-Mobile қатынау нүктесі қоғамдық қол
жетімді орындарда орналастырылған.
Еуропада, конвергентті қызметтер операторлар British Telecom, France
Telecom және TeliaSonera қамтамасыз етеді. Ал Wi-Fi желісі үшін телефон
бағамын мынадай арақатынаста белгіледі - желісі желілер үшін қарқынынан
төмен болып табылады. Жазылушылар қосымша шығындарға қарамастан, ағымдағы
шығыстардың 20 % -ға дейін үнемдеуге болады жаңа қызметтерді, асырап алуға
дайын. Мысалы, клиенттер кіру нүктесі Wi-Fi алу үшін, Wi-Fi (орташа $ 10)
жазылу үшін қажет жаңа қызметтерді жылжыту үшін (40-60 АҚШ доллары). Ал
телефон (200-500doll.). Кейбір зерттеушілер сымсыз өнеркәсібі үш жағдайында
айқындалатын болады деп болжайды:
- Біріншіден, дауыс тіркелген желісі нарығына енгізілетін болады қаншалықты
табысты ұялы телефон операторлары арқылы;
- Екіншіден, олар (мысалы, Интернет желісіне кең жолақты қол жеткізу
сияқты) ақпаратты берілетін мегабит үшін тым көп табыс әкелетін,
қызметтерді қызықтырады;
- Баламалы шешімдер салыстырғанда кең жолақты W-CDMA жүйелерді өрістету
үшіншіден, дәрежесі.
Бәсекелестікті арттыру бірге бірде-бір оператор кез келген
пайдаланушыға телекоммуникациялық қызметтердің кез келген топтамасын беруге
қабілетті емес екенін өсіп мойындау болып табылады.
Түрлі желілер қызметтерін біріктіретін компаниялар - қажетті
коммуникациялық инфрақұрылымының болмауы тіркелген және ұтқыр байланыс
операторларының, қызмет құру арасындағы ынтымақтастықты дамытуға ықпал
етеді. Мысалы, ұялы ұялы желілер мен жоғары даму деңгейі мен құрылғылардың
ең озық жиынтығы (3-сурет) іскерлік пайдаланушылар тарту басқа кәсіпорын
желілерінің жақындастыру ұраны, ретінде анықталады: бір нөмір және
қызметтердің нақты жиынтығы қажет.
Жалпы пайдалану ұялы радиобайланыс нарығында айтарлықтай кеңейту (ATP
- OP) іскер адамдар, азаматтар мен арнаулы қызметтерді қоса алғанда
пайдаланушылардың кең ауқымы, талаптарын қанағаттандыратын, сандық желілер
сәтте жүзеге асырылуда әмбебап ықпал етеді. Барлық озық сандық ұялы радио
жүйелері, берілетін хабарлардың шифрлау үшін пайдаланушы деректер мен
абоненттер мен жабдықтарды аутентификацияға жабуға мүмкіндік береді.Ұдайы
байланысты абоненттік базаның және операторлар арасында күшті бәсекелестік
кеңейту негізінен төмендеді абоненттері үшін қызметтердің құндылығы.
Ол үстем жағдайын келесі қызметтерді қолдау болады деп күтілуде:
- 16 кбитс-ке тиісті сөйлеген сөзі қызметтер, дауыстық кодек (қоңырау
тиімді ұзақтығы әдетте орташа қоңырау ұзақтығы (120 секунд) және жұмыспен
қамту деңгейі (0,5) негізінде есептеледі, 0,5 жұмыспен қамту керек екенін
білдіретін қосылым проблемаларды беру, өңдеу бағамды пайдалану жүйесі жұмыс
істейді;
Жинақталуының тартылған корпоративтік және ұялы желілердің
артықшылықтары:
- қарапайым хабарлармен алмасу (қалыпты мөлшері қарапайым хабар 40 Кбайт,
осы қызмет түрі үшін қолайлы кешіктіру 30 тең);
- 14 кбитсек (желілер GSM деректер беру) аздап ставкамен қызмет білдіретін
Office-қосулы деректерді беру арналары.
IP- желілерінің қазіргі заманғы аспектілері.
IP-желілері үшін талаптар IP хаттамасын корпоративтік деректерді беру
желілерін салуға нақты стандарты болып табылады. Күн тәртібінде - бірыңғай
деректер құру, дауыс пен бейнені қамтамасыз ететін конвергентті желілерін
құру.
Конвергенцияға келесі жағдайлар себеп болады:
- ұйымдастыру талап желілерін құру және операциялық құнын оңайлату және
қысқартуға ұмтылу;
- байланыс, бұқаралық ақпарат құралдарының түрлері кең диапазонында дыбыс
ағындарын үшін пайдалануға ұмтылу;
- телефон қоңыраулар құнын төмендету ұмтылу, әсіресе халықаралық (қазіргі
деректер желілерін қызметтер дәстүрлі телефон қызметі кем қымбат );
- қоғамдық телефон желісіне қосылмаған кезде ұйымдардың бірқатар болуы IP-
негізделген желілеріне қосылу үшін.
Осы мақсаттарға қол жеткізу үшін ол бірқатар мәселені шешу қажет.
IP - дестелер тәртібі, жалпы айтқанда тасымалдаған кезде, дауыстық
деректер ағынының беру жағдайында қолайсыз болып табылатын, сынған болады.
Сонымен қатар осы мақсатын сақтауға, сондай-ақ, кешігу ұзақтығы дестелік
кешігу және ауытқуын азайту үшін талап етіледі .
Қолайлы дауыстық ағыны кідірісін қамтамасыз ету үшін кем 300-600 мс
болуы тиіс .
Кідірістер келесі кезеңдерінде орын алуы мүмкін :
- оқыту (кодтау жәненемесе қысу) және дауыстық ағыны жіберу;
- желі арқылы беру;
- алушы жағында декодтау .
Бұл қадамдар 1.4.1 суретте көрсетілген. Аудио ағынын беру кезінде
олардың әрқайсысы үшiн кешігу мөлшерін бақылауға қажет.
IP- негізделген желілер құрылымы мен қасиеттерін өзгерту жолдары.
Аудио және бейне ағынын желілік беру негізгі ерекшеліктері қызмет
өткізу қабілеті мен сапасы болып табылады .
Сыйымдылығы өткізу қабілеті байланысты жоғары жылдамдықты интерфейстер
жәненемесе технологиясына көшу пайда болуы мүмкін. Ол жаңа желілік
жабдықты сатып алуды талап етеді , өйткені Әдетте , мұндай шешім қымбат
болып табылады . Өткізу қабілеті кеңейту тез жаңа желі қолданбалар жеп,
өйткені Сонымен қатар, ол (шешім), қысқа болуға ұмтылады .
QoS қамтамасыз ету үшін қолдау тетіктері оларға ең қажет қосымшалар
желілік ресурстарды береді. Мысалы, сіз басымдылығы төмен тағайындау,
дауыстық пакеттер мен деректер аз сын кешіктіру (желі арқылы файлды аудару)
үшін кейбір өткізу қабілетін сақтай алады.
Кесте 1.1. IP-десте сервисі аумағындағы разрядтарды бөлу
Разрядтар Тағайындалуы
0-2 Приоритет (Precedence)
3 Кешігу (Delay)
4 Өткізу қабілеті (Throughput)
5 Сенімділік (Reliability)
6-7 Резерв
Гетерогенді трафик туындаған IP- желілерінде кептелу болдырмау үшін
тек салдарынан қызмет саралау сапасына болады.
IP - тақырып дестелік түрі саласындағы QoS тетіктерін іске асыру үшін
8 бит қызметін ұсынады (қызмет түрі, ToS, сондай-ақ бұр), соңғы тасымалдау
процесінде дестелік өңдеу сипатын анықтайды.
Келесі параметрлерді басқаруға болады:
- басымдығы;
- кешігу құны;
- сенімділігі ;
- өткізу қабілеті ;
- сенімділігі.
Көп жағдайларда осы параметрлердің бірінде жақсартуы басқасында
нашарлауына байланысты. Іс жүзінде, кідіртуі төмен, жоғары өткізу қабілеті
жоғары және сенімділігі арасында таңдау жасауға байланысты.
Бит бөлу қызмет түрі 1кестеде көрсетілген, және түрлі комбинациялары
тағайындау.
Кесте 1.2. IP-десте сервисі аумағындағы комбинация тағайындалуы
Разрядтар Тағайындалуы Сипаттамасы
0-2 111 Желіні басқару (Network Control)
110 Желіаралық басқару (Internetwork
Control)
101 CRITICECP
100 Дереуден де тез (Flash Override)
011 Лезде (Flash)
010 Дереу (Immediate)
001 Басымдық (Priority)
000 Әдеттегідей (Routine)
3 1 Аздап кешігу
0 Қалыпты кешігу
4 1 Жоғары өткізу қабілеті
0 Қалыпты өткізу қабілеті
5 1 Жоғары сенімділік
0 Қалыпты сенімділік
Қызмет көрсету сапасын қамтамасыз ету тетіктері.
Біздің ойымызша, бүгінгі күні қызмет көрсету сапасы үшін қатаң
талаптарына сай келеді IP -негіздегі желіге құрылысы , өте , күрделі дамуын
ізашар, бірақ технология осы саладағы, әрине, жылдам прогресс, жақын арада
желілер корпоративтік ақпаратты стандартты жүйелерді конвергенттік етіп
бөлшегіне айналды.
Бүгінгі байланыс желілерінде ақпараттық технологияларды конвергенциясы
компания-оператор ішінде Network конвергенция желісінің тиімділігін арттыру
жүзеге асырылады. Одан кейінгі жолы: Виртуалды қызметтер провайдерлері
қамтамасыз ету үшін әр түрлі операторларының желілік инфрақұрылымын
пайдалана отырып қызметтер конвергенцияланады. Байланыс желілерін дамытуға
перспективтік бағыт деректер тасымалының, дауыстық трафикті және желілік
элементтер арасындағы оның вариация пакеттік коммутация технологиясын
пайдалану болып табылады. Бұл шешім қабілеті мен мамандандырылған желілер
саны әлеуетін ауысу болмауына мәселесін жояды.
1.5 ТОБЖ физикалық ерекшеліктері мен артықшылықтары
Талшықты - оптикалық байланыс желілері - ақпарат талшықты ретінде
белгілі оптикалық диэлектрлік волновод үстінен берілетін қарым-қатынас
түрі. Оптикалық талшықты қазір ақпарат беру үшін ең озық физикалық орта
болып саналады, сондай-ақ ірі деректерді беру үшін ең перспективалы орта
ұзақ қашықтыққа ағып жатыр. Бұлай ойлауға себеп - оптикалық волноводқа тән
ерекшеліктерімен бірқатар алынған.
Кең өткізу қабілетіне үшін өте жоғары тасымалдаушы жиілік 1014Гц
байланысты. Бұл секундына бірнеше терабит бір оптикалық талшық деректер
ағынының астам беру үшін әлеуеті береді . Үлкен өткізу қабілеті - мысты
немесе кез келген басқа да ортада беру арқылы оптикалық талшықтарды ең
маңызды артықшылықтарының бірі болып табылады.
Талшықты жарық сигнал төмен әлсіреуі. Өнеркәсіптік талшықты ағымдағы
отандық және шетелдік өндірушілердің бірі километрге 1,55 мкм толқын
ұзындығы 0,2-0,3 дБ басылу болып табылады . Төмен әлсіреуі және шағын
учаскелерін дисперсия 100 км немесе одан да көп ұзындығы табыстауда жоқ
желілерін салу мүмкіндігін береді.
Төмен шу талшықты-оптикалық кабель түрлі аз артықтық кодексінің
модуляция сигналдарын беру арқылы өткізу қабілетін арттыруға болады.
Жоғарғы кедергі қорғау. Талшық диэлектрик материалдан жасалғандықтан,
ол электр жабдықтарын және электромагниттік сәулелену (және т.б. электр
желілерін, электр қозғағыш жүйелерін) индуцирующего қабілетті қоршаған мыс
кабель электромагниттік кедергіге иммундық болып табылады. Көпталшықты
кабельдерге тән мыс кабельдерде электромагниттік сәулелену тоғысу мәселесі
туындайды.
Төмен салмағы мен көлемі. Талшықты-оптикалық кабельдің (ТОК) сол
өткізу қабілеті негізінде мыс кабель салыстырғанда төменгі салмағы мен
көлемі бар. Мысалы 7,5 см, диаметрі, 900 - жұп телефон кабел, 0,1 см
талшықты диаметрі ауыстыруға болады. Талшықты қорғаныш қабықшалар мен
қақпағы таспа бронь болатпен орайтын болсақ, ПСУ диаметрі 1,5 см, қаралады
телефон кабелі бірнеше есе азаяды. Рұқсатсыз кіруден қарсы жоғары қорғау.
ТОК дерлік радио шығармайтын болғандықтан, оған берілетін ақпарат қызмет
көрсету бұзбастан тыңдау қиын. Талшықты жоғары сезімталдық қасиеттерін
пайдалана отырып, жүйелерін (үздіксіз мониторинг) оптикалық сілтеме
тұтастығын, мониторинг және дабылын бірден хаки сілтемесін өшіруге
болады.
Жарық таратылмайтын сигналдар кедергілерін әсерлі пайдалану сенсорлы
жүйелермен қысым градиент ауытқуына өте жоғары сезімталдығы береді (мысалы,
әр түрлі талшықтар мен түрлі поляризация үшін сияқты).
Үкімет, банк және басқа да арнайы қызметтер сілтемелер жасау кезінде,
деректерді қорғау жоғары талаптар қояды. Мұндай жүйелер, әсіресе қажет.
Желілік элементтерінің электр оқшаулау. Оптикалық талшықтың артықшылығы
оның оқшаулағыш қасиеттері болып табылады . Fiber қосылған екі желілік
құрылғылар оқшауланбаған желі мыс кабель түрлі қабаттарда, мысалы,
ғимаратта түрлі нүктелерінде негізі бар кезде орын алуы мүмкін электр жер
тұйықтарын болдырмау көмектеседі. Бұл желілік жабдықтар зақым келтіруі
мүмкін үлкен әлеуетті айырмашылықты тудыруы мүмкін. Мәселе талшық үшін
емес.
Жарылыс және өрт. Ұшқын талшықты болмауы тәуекел, өйткені химиялық
мұнай өңдеу зауыттарын, қызмет процестерді желілік қауіпсіздікті күшейтеді.
Құны ТОК талшықты мысқа қарағанда, кремний диоксиді негізделген кварц,
кеңінен таратылған, және арзан материалдан жасалған болып табылады. Қазіргі
мыс жұбы қатысты талшықты құны 2 байланыста. Бұл әлдеқайда көп қашықтықта
сигналдарын бере алады. Жұмысын пайдаланған кезде ұзақ желілерінде қайталау
саны азаяды. 10 Гбитс-ден асатын жылдамдықпен беру (яғни, тек аралық
тораптарында оптикалық күшейткіштер пайдалана отырып) регенерациялау жоқ,
4000 км ауқымында қол жеткізілген Солитон тарату жүйелері пайдаланған
кезде.
Қашықтан электрмен қамтамасыз ету. Желі кейбір жағдайларда, қашықтағы
электрмен жабдықтау түйіні болып табылады. Оптикалық талшықты күштік
кабельдің функциясын орындауға қабілетті емес. Алайда, мұндай жағдайларда
ол оптикалық талшықты кабель бірге мыс өткізгіш элементі жабдықтған кезде,
аралас кабелін пайдалануға болады. Бұл кабель кеңінен Ресей мен шетелде де
пайдаланылады.
1.6 ТОБЖ кемшіліктері
Деректер беру және басқа да әдістермен салыстырғанда көптеген
артықшылықтары қарамастан, талшықты-оптикалық жүйелер, сондай-ақ лазерлік
сәуле көздерін монтаждау сенімділігін жабдықтар мен дәлдік құнының жоғары
негізінен кемшіліктері бар. Талшықты-оптикалық желілерінің жаңа бәсекеге
қабілетті технологияларды келгеннен өтелді, мүмкін кемшіліктері көптеген.
Интерфейс жабдықтарының құны. Электр сигналдар оптикалық, және
керісінше түрлендіру қажет. Оптикалық түрлендіргіштер және қабылдау үшін
баға әлі өте жоғары болып табылады. Оптикалық сілтемені жасағанда, сондай-
ақ жоғары мамандандырылған пассивті коммутациялық жабдықтар, оптикалық
қосқыштарды, төмен шығынды және байланыс - ажырату үшін үлкен ресурс,
оптикалық сплиттерлер, аттенюаторлер қажет.
Талшықты-оптикалық байланыс желілерін пайдалану артықшылықтары осы
кемшіліктерді қарамастан талшықты-оптикалық байланыс желілерін
технологияларды дамыту талшықты-оптикалық одан әрі келешегі айқын астам,
соншалықты маңызды болып табылады.
Талшықты-оптикалық тарату жүйелері (FOTS) ақпарат жоғары жиілікті
электромагниттік толқындарды, 1500 нм оптикалық спектрін жақын инфрақызыл
диапазонында сәйкес шамамен 200 ТГц, беріледі. Волновод, ойнату деректер
сигналдарды аудару төмен шығындармен ұзақ қашықтыққа жарық сәуле беруге
маңызды мүмкіндігі бар оптикалық талшықты болып табылады.
Сандық ОТ жылы шығындар әлсіреу ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
