NGN қызметтеріне қосылуды ұйымдастыру
МАЗМҰНЫ
НОРМАТИВТІК СІЛТЕМЕЛЕР 6
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ..
АНЫҚТАМАЛАР, ҚЫСҚАРТУЛАР МЕН БЕЛГІЛЕУЛЕР ... ... ... ... ... .. 6
КІРІСПЕ 7
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ... ... .. ...
1 Негізгі бөлім 8
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ... .
1.1 Түркістан қаласының қазіргі жағдайы 8
... ... ... ... ... ... ... ... .. ... ... ... ... ..
1.2 Келесі ұрпақ технологиясына өту негіздері 9
... ... ... ... ... ... ... ... .. ... ... ..
1.3 NGN желісі 10
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ...
1.4 NGN мультисервисті желісін ұйымдастыру 11
... ... ... ... ... ... ... ... .. ... ... .
1.5 Дипломдық жобаның мақсаты мен қойылымы 20
... ... ... ... ... ... ... ... .. ...
2 Құрылғы таңдау және жобалау бөлімі 22
... ... ... ... ... ... ... ... .. ... ... ... ... ... .
2.1 Түркістан қаласында NGN желісін жобалау 22
... ... ... ... ... ... ... ... .. ... ... .
2.2 Жұмыстың техникалық сипаттамасы 22
... ... ... ... ... ... ... ... .. ... ... ... ... ...
2.3 NGN желі қондырғылары 23
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
...
2.4 Huawei Technologies U – SYS жүйе қондырғысы 25
... ... ... ... ... ... ... ... .. .
2.5 Иілгіш коммутатор 25
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ...
2.6 Riverstone құрылғыларында трафиктің жіктелуі 30
... ... ... ... ... ... ... ... .. ..
2.7 Байланыс желілерінің сипаттамалары 31
... ... ... ... ... ... ... ... .. ... ... ... ... ...
2.8 IP желісінде қызмет ету сапасын стандарттау ... ... ... ... ... ... ... .. 34
3 Есептік бөлім 37
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ...
3.1 Телефондық жүктеменің екпінділігін есептеу 37
... ... ... ... ... ... ... ... .. ... .
3.2 Дестелерді беру уақытын анықтау 41
... ... ... ... ... ... ... ... .. ... ... ... ... ... ...
3.3 Кешігу уақытын бағалау 43
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ..
3.4 Дестелер ұзындығын анықтау 45
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ...
4 Тіршілік қауіпсіздігі 47
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ...
4.1 Өндірістік санитария және еңбек гигиенасы 47
... ... ... ... ... ... ... ... .. ... ...
4.2 Өндірістік мекемелердегі метеорологиялық жағдайлар 48
... ... ... ... ... ...
4.3 Жарықтандыру 50
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ..
4.4. Өндірістік шу және діріл 51
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
...
4.5 Электр қауіпсіздігі 52
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ...
4.6 Өрт қауіпсіздігі 54
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... .
4.7 Тіршілік қауіпсіздігін қамтамасыз етудің ұйымдастырушылық 55
негіздері
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ... ... .. ... .
ҚОРЫТЫНДЫ 56
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ...
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ 60
... ... ... ... ... ... ... ... .. ... ... ... .
АНЫҚТАМАЛАР, ҚЫСҚАРТУЛАР МЕН БЕЛГІЛЕУЛЕР
NGN – желісін қолдану арқасында дәстүрлі аналогтық телефондық станса
тұтынушылары цифрлық телефонды стансаға өтіп, жаңа платформаға
алмастырылады.
NGN - дестелер коммутациялық технологиясын қолданатын деректер,
бейнелер және сөздерді таратуға арналған көпфункционалды жетілдірілген
желі.
Гмогенді инфрақұрылым - бұл топтастыруға қарастырылмаған желі
толығымен дестелерге бөлінетін және коммутацияланатын аймақтық байланыс
желісі немесе АТМ тәрізді байланысқа негізделген желі.

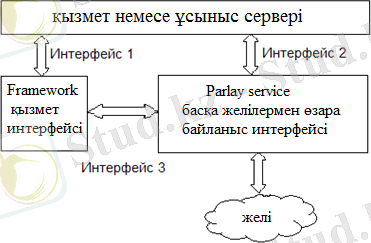

Parlay-ядро мен қызметтерарасындағы интерфейстер.
Framework – API Parlay-дің бөлігі, ол ұсынатын қызметтерінен тәуелсіз
функционалдылықты қамтамасыз етеді.
АҚ – акционерлік қоғам
АТС – автоматтандырылған телефон станциясы
SDH (Synchronous Digital Hierarchy) – Синхронды Цифрлік Иерархия
SDM - Synchronous Digital Multiplexer
MPLS (Multi Protocol Label Switching) - жылдам пакеттік коммутация
технологиясы
RADIUS - Remote Authentication Dial-In User Service
КІРІСПЕ
Тақырыптың өзектілігі. Телекоммуникация және инфокоммуникация
желілерінде мәліметтерді және деректерді таратуда жылдамдыққа деген
сұраныстың өсіп кележатқанымен қақтығысады. Бұл қарқын негізінде Internet
желісін пайдаланушыларының көбею салдарынан, халықаралық байланыс
операторларының өзара әрекеттесуімен және таралатын мәліметтер көлемінің
көбеюіне байланысты. Осылай әртүрлі қызмет түрлерін дамыту үшін, сәйкес
келетін байланыс желісі мен коммутация жүйелері және оның көліктік
инфрақұрылымы керек. Соның салдарынан дүниежүзілік телекоммуникациялық одақ
келесі ұрпақ желісін құру мәселесіне тоқталды. Ол – NGN желісі деп аталады.
NGN желісінің ерекше қасиеті оның шексіз қызмет түрлерінің мүмкіндіктері.
Мәселенің заманауи жағдайын бағалау. NGN желісін құрудың жоғарғы
икемділігі, төмен шығындары және кең таратылуы оны қолданыстағы ең тиімді
хаттама етеді. Дәстүрлі желінің қалааралық және қалықаралық байланыс
желілеріне қарағанда, NGN IP технологиясында жұмыс істейді. Бұл қалалық
желіні тиімді және экономикалық тиімді тәсілдермен және соның салдарынан
жергілікті NGN желілерін кеңейтуге мүмкіндік береді.
Практикалық құндылығы мен жаңалығы. NGN – желісін қолдану арқасында
дәстүрлі аналогтық телефондық станса тұтынушылары цифрлық телефонды
стансаға өтіп, жаңа платформаға алмастырылады. Конвергентті желі тек
дәстүрлі телефон қызметтерін ғана бермей, сонымен бірге жаңа мультимедиалық
қызметті де ұсынады. Олар: бейнетелефоннама, мультимедиялық мәжіліс,
мультимедиялық хабарды және деректерді тасымалдау қызметтері.
Қазақтелеком АҚ NGN- желісі арқылы Қазақстан кәсіпорындарына және
бірлескен тапсырыс берушілерге виртуалды жеке телекоммуникация байланыс
желілерін ұйымдастыру үшін қорғалған дауысты тасымалдау мүмкіншілігін және
бейнені пайдалануды ұйымдастырады.
Жұмыстың мақсаты мен міндеттері. Нарық экономикасына сай NGN желісі
ашық, реттелген архитектурамен сипатталады, онда қолданылатын барлық қызмет
шақырудың басқару фунцияларына бөлінген, ал шақырулар мен басқару
фунциялары тасымалдау функцияларына бөлінген. Ашық хаттамалардың және
интерфейстердің арқасында көптген қызметтерді жылдам және сапалы тарату, ал
абоненттерге жүйе қондырғыларының құрылымынан және тасымалдау қызметтерінің
терминалдар түрлерінен тәуелсіз, өздерінің қалауынша қызметті ықтималдау
мүмкіндігі береді. NGN желісі телефондық желінің интеграциясын, деректерді
байланыс желісінде таратуды және кәбілдік теледидар желісінің жылдамдықтары
мен өткізу қабілеттілігін жоғарылатады. Тәуелсіз желілік басқару деңгейінде
шақырумен басқарудың негізгі функциялары бағдарламалы түрде жүзеге асады,
шақыруды маршруттауды, басқаруды бақылауды және сигнализацияның таралуын,
сонымен қатар тұтынушылардың қажет ететін талартарын және тасымалдау
қызметтері мен басқару желі хаттамаларын тиімді етуге мүмкіндік береді.
1 Негізгі бөлім
1.1 Түркістан қаласының қазіргі жағдайы
Түркістан қаласы Оңтүстік Қазақстан облысының туристік орталығы,
Қазақстан Республикасының ең көне қалаларының бірі. Соңғы жылдары Түркістан
қаласында халық саны көбеюде. Өйткені көрші мемлекеттерден оралмандар көп
келуде. Сонымен қатар Түркістан қаласында Ахмет Яссауи кесенесі
орналасқаннан шет елден туристер өте көп келеді. Қолданыстағы қалааралық
телефон стансасы қалааралық және ішкізонааралық байланыстың коммутациялық
түйіні болып есептелінеді. Магистралды және ішкі аймақтық байланыстар
Оңтүстік Қазақстан орталығы Шымкент арқылы орындалады. Сонымен қатар соңғы
жылдары 40 карточкалы таксофондар орнатылды. Олар арқылы қалааралық және
халықаралық байланысты орнатуға болады.
Соңғы жылдары қалалық телефон желісінің өзгеруі салдарынан қалада екі
DRX-4 стансасы орнатылды. ҚТЖ стансалық қондырғы немесе желілік
қондырғылардың өзгеруі техникалық және сапасы жағынан барлық талаптарға
сәйкес. Қазіргі кезде Шымкент-Түркістан талшықты оптикалық байланыс желісін
жүргізу аяқталды. Ол Шымкент, Қызыл-Орда, Ақтөбе, Атырау магистралы арқылы
Ресейге шыға алады.
Түркістан қалалық телефон желісі қала тұрғындарын, мекемелер мен
өндірістік компанияларды телефон байланысымен қамтамасыз етеді. Бірақ
қалалық телефон желісі толығымен цифрлық желіге ауыспағандықтан,
тұтынушылардың сұраныстары толығымен қанағаттандырылмай отыр. Сондықтан NGN
желісін ұйымдастыру өте тиімді, әрі қолайлы. Қолданыстағы қалалық телефон
желісі 1.1-ші суретте келтірілген.
Жобаның мақсаты ол NGN желісін ұйымдастыру арқылы байланыс
қызметтерінің сапасын арттыру және тұтынушылар талаптарын қанағаттандыру.
Сонымен қатар қосымша қызметтерден түсетін пайданы да арттыру. ҚТЖ-дегі
жұмыс істейтін АТС параметрлері (станцияның түрі, сыйымдылығы) 1.1-ші
кестеде көрсетілген.
Кесте 1.1. АТС параметрлері
№ АТС нөмірі Жалпы лайықталған сыйымдылығы
1 АТС-2 3563
2 АТС3 2041
3 АТС-4 2534
Барлығы 8138
Кестеде көрсетілгендей Түркістан қаласындағы жалпы лайықталған
сыйымдылығы 8138 нөмір. Ғаламтор желісін тұтынушылар саны өте әр жыл сайын
өсіп келеді. Сондықтан NGN желісіне өтуі өте тиімді.
Транспортты желі SDH (Synchronous Digital Hierarchy – Синхронды
Цифрлік Иерархия) жабдығының негізінде құрылған. Желі түйіндерінде бір-
бірімен магистралды оптоталшықтық кабелімен байланысқан синхронды цифрлік
мультиплексорлар (Synchronous Digital Multiplexer - SDM) орналасқан.
Түркістан қаласының көліктік желісі талшықты кәбіл арқылы құрылған,
олар синхронды есептік иерархия (SDH) арқылы тығыздалады. Транспорттық
желінің құрылымы STM-4 деңгей сақинасынан тұратын сақиналық топологияға
негізделген [1].

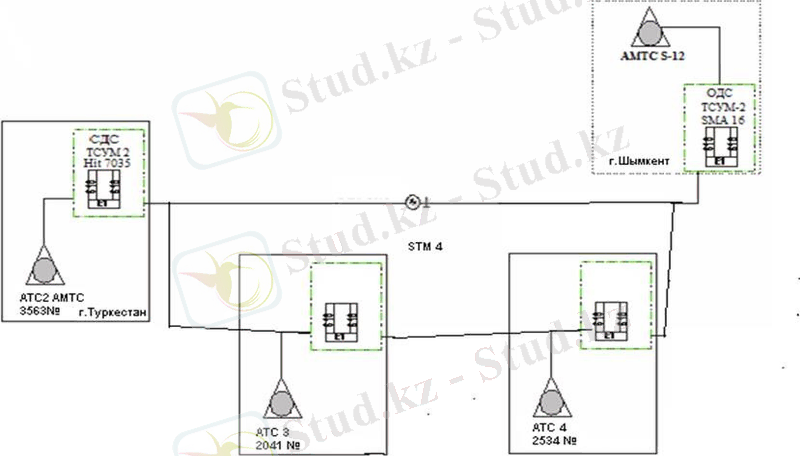

Сурет 1.1. Түркістан қаласының қолданыстағы байланыс сұлбасы
1.2 Келесі ұрпақ технологиясына өту негіздері
Түркістан қаласының қазіргі таңдағы телекоммуникациялық қызметтерінің
нарығы тұтынушылардың сандық және сапасына қойылатын талаптары, жаңа
технологиялардың дамуымен және бәсекелестіктің шұғыл күшейуімен
сипатталады. Абоненттер сыйымдылығының өсуінен туындаған ОҚТЖ трафигінің
өсуі АТС-тер мен транзиттік стансалардың, қуаттарын үнемі өсіріп отыруын
талап етеді. Оның үстіне, Шымкент ОДТ-сының табыс көлемінің өсуі мен
абсолюттік көрсеткіштегі трафик көлемінің өсуінің салдарынан соңғы жылдары
дәстүрлі байланыс қызметтерінен түсетін пайда көлемінің төмендеуі
байқалады. Телефон желісі, инфокоммуникацияның қазіргі дамуы кезеңінде
жалпы пайдалану телефондық желісі оның қолдану масштабтары және инфражүйе
көлемінен басқа барлық желілермен - ұялы байланыс желісімен байланыса
алады. Айтылған мәліметтерді тасымалдау қосымша өсу тенденциясы тұрақты
үлкен жетістіктерге алып келеді, яғни мәліметтер трафигінің көлемі телефон
трафигінің көлемімен бір деңгейге көтеріледі.
Нәтижесінде, қолданыстағы желілер бір жүйесіне жаңа аудио тарату
жүйелерінің интеграциясы арқылы телекоммуникация қызметтерін деңгейін,
деректерді, сондай-ақ бейне қамтамасыз етеді және тұтынушыларға қосымша
қызметтерді ұсынады келесі ұрпақ желісін (NGN), ауысады.
NGN желісі келесі шешімдерді ұсынады:
- желілік стегі бөлу, телефон және жұмыс үстел арасындағы дабыл
хаттамаларының деректер желісі, бөлу және қайта өңдеу қалааралық және
халықаралық телефон трафигін ұйымдастыруға телекоммуникация желілерін
конвергенция;
- әр түрлі Топологиялық тұрақты және қосылу арналарын ұйымдастыру;
- корпоративтік VPN желілерін ұйымдастыру;
- сапалы қызмет көрсету деңгейін ұстау;
- желінің сенімділігі мен тұрақтылығын қамтамасыз ету.
2005-2006 жж - желілік үстелді (NGN) желісін құру бастамасы. Барлық
мегаполис Ethernet орталықтар құрылған.
Желілері құрылысын салу жобаларын және IPMPLS
технологиясыбойыншадеректерберудіңм агистралдықтасымалдаужелісіқұрыл
ысынсалужобаларыіскеасырылуда.
Компанияны дамыту және дамыту жобаларындағы технологияға негізделген
мультисервистік қатынау желісін өндіру. Бұл жеке тұлғаларға ADSL -нен
өңірлердегі корпоративтік VPN-ке жаңа қызметтерді жасауға мүмкіндік береді.
IP желісінің бөлінуінің бірінші кезеңі - дауыс беру сапасы, NGN
кішігірім ақпараттық жүйе, биллингтік жүйелер, негізгі мәселелерді
сертификаттауды қамтамасыз ету және NGN желісін басқаруда қолданылатын
барлық элементтерді қарау.

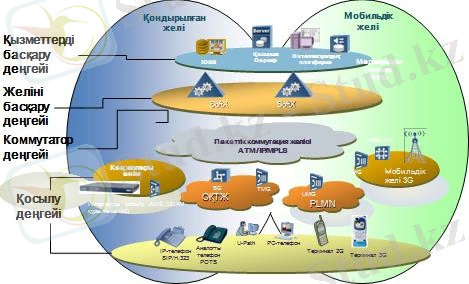

1.3 NGN желісі
NGN - дестелер коммутациялық технологиясын қолданатын деректер,
бейнелер және сөздерді таратуға арналған көпфункционалды жетілдірілген
желі. NGN желісі ашық және реттелген архитектурамен сипатталады, онда
қызметтер шақыру және басқару функцияларына бөлінеді, ал шақыру мен басқару
функциялары тасымалдауфункцияларына бөлінеді. Ашық хаттамалар мен
интерфейстердің арқасында көптеген қызметтерді тез және иілгішті көрсету,
ал абоненттерге жүйелікжабдығының құрылымынан және тасымалдау қызметтерінің
терминалдарының түрлерінен, өздерінің қалауынша қызметті ықтималдау
мүмкіндігі беріледі. Дестелі коммутация телефондық желініңинтеграциясын,
деректерді тарату желісі мен кабельдік теледидар желісін
жоғарғыжылдамдақпен қамтамасыз етеді. Тәуелсіз желілік басқару деңгейінде
шақыруды басқарудың негізгі функциялары бағдарламалытүрде жүзеге асады,
шақырудымаршруттауды, басқаруды бақылауды және сигнализация трафигін қоса,
тұтынушылардың керекті қажеттіліктеріне тасымалдауқызметтерін және басқару
хаттамаларын тасымалдаудықамтамасыз ете алады. NGN жүйесі PSTN жүйесімен,
PLMN жалпы қолданыстағы ұялы байланыспен, 3G 3-ші ұрпақты ұялы байланыс
желісімен, IN интелектуалдыжелімен, Internet желісімен және тағы басқа
желілермен жүйе аралықмедиашлюздер және сигнализация медиашлюздер арқылы
өзарақатынасын да меңгеруді рұқсат етеді. Кәдімгі тұтынушылар NGN желісіне
рұқсаттытерминалды жабдықтар, ол дестелі коммутациялы жүйелері бойынша
дауыстық ақпаратты таратуды қамтамасызетеді және мультимедиялық терминалдар
арқылы қол жеткізе алады. (MG) медиашлюздеріарқылы корпоративті
тұтынушылардың желіге қосылуы және (IAD) интегралды рұқсат құрылғылары
арқылы іске асырылады. Олар дауыстық, деректерді тарату және бейне ақпарат
қызметтерін таратуда әртүрлі тұтынушылардың талаптарына толық сәйкес
келеді.
NGN желілеріне қойылатын талаптар:
- Multiservice, көліктік технологиялар технологияларына кедергісіз
кіру;
- кең жолақты ені, тұтынушы кең жолақты ені өткізу жылдамдығының
икемділігін өзгерту мүмкіндігі;
- Мультимедиа сөзді, деректерді, бейне мазмұнды, күрделі қосылым
конфигурацияларын пайдалану сияқты ақпаратты алмасу мүмкіндігін білдіреді;
- Интеллект, тұтынушыны немесе телекомпанияның қызметіне, телефон
қоңырауларына және басқа да қосымша қызметтерді басқаруға қабілеті;
- пайдаланылатын технологияға қарамастан, қолжетімділік нұсқасы,
басқа қызметтерге қол жетімділік;
- көп операторлы, қызмет көрсетушілерді және олардың қызметке қатысу
қабілетін [2].
Сонымен қатар, NGN келесі буын желісін басқару байланыс желісін
жетілдіру қызметтердің көптеген түрлері, желілік проблемаларды шексіз
пайдалануға мүмкіндік беретін, өте икемді, жаңа қызметтер мен дербестендіру
түрлері, перифериялық және жүйенің бағдарламалық қамтамасыз ету, аппараттық
және сервистік функциялардың құру дәстүрлі байланыс желілерін интеграциялау
тұжырымдамасы болып табылады.
1.4 NGN мультисервисті желісін ұйымдастыру
Мультисервисті желі құрудың бірнеше нұсқасы бар. Олардың бірі
гомогенді инфрақұрылым - бұл топтастыруға қарастырылмаған желі толығымен
дестелерге бөлінетін және коммутацияланатын аймақтық байланыс желісі немесе
АТМ тәрізді байланысқа негізделген желі. Осы айтылған архитектуралардың
біреуі де жекеленген түрде мультисервисті желіні құруда тұтунышыларды
қанағаттандыра алмайды. Бұл жергілікті есептеуіш және аймақты байланыс
желілері үшін экономикалық және функционалдық талаптарына байланысты
болады. Мультисервисті желінің кең аймаққа таралатын ядросы болуы қажет –
аймақтық байланыс желісі, перифериялы жергілікті есептеуіш желілермен
ұйымдастырылған.
Қолданыстағы желі біріктірілген көлікпен, интеграциямен, маршруттаумен
және қызметімен сипатталады. Әр түрлі қызметтер үшін (телефон, бейне,
деректерді беру) түрлі желілер пайдаланылады. Заманауи талаптарға сай
келетін NGN желісі ашық жобалаумен және көлденең байланыстырумен
ерекшеленеді.
Жалпы NGN инфрақұрылымы көлік деңгейінде жүзеге асырылады, ол стек
технологиясына негізделген әртүрлі қызметтер үшін пайдаланылады.
Екі соңғы құрылғы арасындағы ақпарат алмасу бір позицияға сәйкес
жүзеге асырылады, яғни қосылыс түріне қарамастан (телефон байланысы,
Интернетке қол жеткізу, бейнені беру).
OSI қабаттарындағы қосымшалар қабаты логикалық және физикалық
тасымалдау қабатынан бөлінеді. Бұл желідегі әр түрлі сегменттерді бір-
біріне тәуелсіз түрде дамытуға мүмкіндік береді. Түрлi қызмет түрлерi үшiн
әртүрлi байланыс деңгейлерi бар әртүрлi серверлер (телефон, электрондық
коммерция, бейне беру және тағы басқалар) жауапты. Жаңа қызметке кіріспе -
желінің барлық пайдаланушылары үшін көлік деңгейінде тиімді болатын жаңа
серверді енгізу.
Тұтынушылардың NGN-ге қатынасы түрлі технологиялар негізінде
интерфейстер арқылы жүзеге асырылады. NGN-ке қосылыс кеңжолақты интерфейс
арқылы тиімдірек болады, барлық клиенттерге кіріктірілген ғимараттан
тәуелсіз, қолжетімділікті қамтамасыз етеді.
NGN желісінің ерекшеліктері мен артықшылықтары:
- NGN желісі пайда келтіретін көптеген қызметтер көрсетуге мүмкіндік
береді;
- қызмет дестелерін ұсыну мүмкіндігі;
- шығынның төмендеуі;
- ашық стандартты интерфейстер;
- жаңа заманауи талаптарға сай қызметтерді енгізу мүмкіндігі;
- желіге қызмет көрсету мен дәнекерлеу жеңілдігі;
- масштабтылығы жоғары;
- әртүрлі технологияларды өндірушілердің қондырғыларын қолдану;
- қолдану арзандығы, яғни желі қорын тиімді пайдалану;
- тұтынушыларды толық байланыспен қамтамасыз ету.
1.4.1 NGN құрылысы. Huawei компаниясының U-SYS концепциясына сәйкес
NGN желісінде төрт деңгей қолданылады: қосылу деңгейі, коммутациялау
деңгейі, желіні басқару және қызметтерді басқару деңгейлері. Желінің
құрылысы 1.1-ші суреттекөрсетілген.
Сурет 1.2. NGNқұрылысы
Абоненттерді және терминалдарды қосылым деңгейінде, 1.1-суретте
көрсетілгендей, басқа желілік қосылымды пайдалану арқылы және шығу пішімін
осы желіде қолданылатын қажетті форматқа түрлендіруге болады.
- кіріктірме қосқыш (IAD), NGN құрылысында қолданылатын абоненттік
құрылғы. Бұл параметр көмегімен деректерді беру, дауыс, бейне және басқа
қызметтерді жүзеге асыруға болады. Әр IAD орнатушыда 48 абонент порты
болады;
- қосылу MediaGLUS AMG: абонентке әртүрлі қызметтерге қосылуға
мүмкіндік береді: аналогтық абонентке кіру, ISDN интегралдау арқылы цифрлық
желіге қосылу, V5 қосу және xDSL сандық желісіне қосылу;
- сигнализациясы SG: OSS-7 және IP-IP сигналдық деңгейде орналасқан;
Коммутация ортасында PSTN телефон желісі мен IP желісі арасындағы сигналды
[3] түрлендіреді.
Коммутатор қабатында пакеттік коммутация орындалады. Бұл деңгейде
үшінші деңгейлі маршрутизатор және магистраль және IP коммутаторында желі
қосқышы бар. Бұл деңгейде абоненттерге қызмет көрсетудің бір түрі және
жоғары сенімділік және қызмет көрсетудің жоғары сапасы бар интеграцияланған
QoS платформасы беріледі. MPLS технологиясы асып кету қызметін қамтамасыз
ету үшін көлік желісінде қолданылады.
MPLS (Multi Protocol Label Switching) - жылдам пакеттік коммутация
технологиясы. MPLS (Data Link Layer 2) технологиясы арналарды басқаруға,
сондай-ақ 3 желілік деңгейдегі технологияға тән хаттамалар мен тұрақтылыққа
шоғырландырылады. Технологияның атауы мульти-хаттама, MPLS
инкапсуляциялық хаттама болып табылады және көптеген басқа хаттамаларды
қамтуы мүмкін. MPLS протоколы пакеттер мен бағыттаушыларды бағыттауды
жеңілдетеді, өйткені аралық LSR-де арнайы маршрутизация бар, бұл деректер
орталығында жоғары жылдамдықты коммутацияны білдіреді.
Симптом - бұл жергілікті желідегі белгілі бір ұзындықты қысқа
мерзімдік көрсеткіш. Қазіргі уақытта 32 биттік жапсырма стандартты пішім.
Ол үшінші деңгейде (3-деңгей) және екінші деңгейде (2-деңгей) орналасқан.
Осылайша, MPLS технологиясы клиенттерге қызмет көрсету бойынша
міндеттемелерді орындайды және QoS-ді қолдайды. Жіберуші портынан төтенше
деректерді жою тұрақты түрде трафикті бақылауға және басқаруға мүмкіндік
береді. Басқару барысында бұл технология көптеген желілік басқару жүйелерін
пайдалануға мүмкіндік беретін көптеген маршруттау кластерлерін қамтиды.
Call басқару желілік басқару деңгейде жүзеге асырылады. Осы деңгейде
негізгі технологиясы икемді қосқыш болып табылады. Ол тұрақты шақыру және
байланыстарды емдеу үшін пайдаланылады. Икемді қосқыш (Жұмсақ aSwitch): NGN
желісін негізгі. Икемді ауысу - бұл функция деңгейі бақылау ақпараттық беру
және коммутация орындайды негізгі құрылғы болып табылады. қосқыш қоңырау
бақылау, мультимедиялық, өрістету, бағыттау, аутентификация, және сырттай
қызметтер, және негізгі дауыс, дауыстық және мультимедиялық дауыстық
қызметтерге қол бақылауды жүзеге асырады. Тағайындау Softswitch ауысады -
кез келген қосылыстар процесін толық бақылау. Бұл процесс клиент желісі
болып табылады және кім деп аталатын болады кім байланысты емес. Суретте
1.2 көрсетілген желіде Softswitch қосқышын пайдалану.
Сурет 1.3. Softswitch коммутаторының желіде қолданылуы
1.3 суретте көрсетілгендей, Softswitch қосқышы барлық желілік
сигнализация жүйелерімен жұмыс істеуі және түрлі хаттамалар арасындағы
үйлесімділікті сақтауы керек. Қызметтерді басқару үшін қосымша қызметтер
ұсынылады, сондай-ақ қосылулардың жұмысын жеңілдетеді. Қызметтерді басқару
деңгейінде, қызметтер мен қосымшаларда логикалық басқару функциясы бар және
ол таратылатын есептеу ортасы болып табылады. Ол келесі функциялармен
анықталады:
- инфрокоммуникациялық қызметтерді ұсыну;
- қолданыстағы қызметтерді басқару;
- жаңа қызметтерді құру және енгізу;
- әртүрлі қызметтердің өзара жұмысын басқаруды.
Осы деңгейдің көмегімен желіге кез-келген жаңа қызметтерді енгізуге
болады.
Қызметтерді басқару деңгейі көптеген тәуелсіз қосымша жүйелерден
құрылуы мүмкін. Қосымша жүйелер әртүрлі технологиялар негізінде құрылған,
өзініңабоненттері мен ішкі адрестік жүйесі бар. Қазір таңда операторлар
абоненттерге тиімді, ыңғайлы және тұтынушыға қосымша мүмкіндіктер
туғызаалатын қосымша қызметтер ұсынса, яғни, қарапайым дауыстық
қызметтерден басқа, мультимедиялық қызметтер, коммерциялық, ойын-сауық және
т.б. кеңінен дамитынболса ғана NGN-ге кеткен шығын ақталатыны белгілі.
Осының барлығыпрограммистердің кең щеңберін қосымшаны құру үшін тартуды
талап етеді, ол өз алдына желінің сервистік деңгейінде OSAParlay сияқты
ашық архитектураларды енгізу қажеттілігін туғызады.
Ашық интерфейстерлің қолдануын бағдарламалық коммутаторлар
қондырғысының бірі деп атауға болады, алайда, бұл жағдайда ол ITU, IЕTF
және т.с.с стандарттар емес, әр түрлі жұмыс топтарымен жасалған қолданбалы
бағдарламаның интерфейсі – АРІ ретінде түсінуге болады.
Parlay – бұл ашық желі стандарты, ол шеткі провайдерлар қосымшасы
жағынан желі мен басқаруға қауіпсіз қосылуды қамтамасыз етеді, олардың
қызметтер бизнесініңдамуына ықпал етеді және жаңа қосымшалар құру үшін желі
қорларының жұмысын жеңілдетеді. Parlay құрылысы OSA (Open Service Access)
ашық қосылу концепциясыніске асыру үшін, яғни қызметтер үшін бағдарламамен
қамтамасыздандыру немесе технологияға тәуелді болмауы үшін қажет.
Осы желілік элементтердің әрқайсысы (Gateway) шлюзге өзінің хаттамасы
бойынша шығады, OSAParlay концепциясы бойынша шлюздің қызметі
барлықхаттамаларды АРІ (Applied Programming Interface) ортақ интерфейстерге
келтіру болып табылады. Сол кезде АРІ интерфейстерін қатаң ұстанып,
қосымшаларды төмен жатқан желінің ерекшелігіне қарамастан жаза беруге
болады.
Parlay-дың ашық интерфейсі бағдарланған және сәйкестендіру тәсілін
іске асырады. Parlay құрылысыныңнегізі үш блоктан тұрады. Бұл блоктар
интерфейстер көмегімен хабар алмасады. Parlay құрылысы 1.3 –ші суретте
көрсетілген.
Сурет 1.4. Parlay API құрылысының жеңілдеткен түрі
1.3 – ші суретте көрсетілген интерфейстердің үш тобы көрсетілген:
Қосымшалар мен Parlay-ядросы арасындағы интерфейстер. Интерфейс
(немесе SCF) қызмет интерфейстері ашық, қауіпсіз қолданыста және
пайдалануүшін қолданғандаиілгіш, онымен қоса басқарылғыш болуы үшін қажетті
жағдайларды қамтамасыз етеді. Framework – API Parlay-дің бөлігі, ол
ұсынатын қызметтерінен тәуелсіз функционалдылықты қамтамасыз етеді.
Интерфейстердің негізгі функциясы қосымшаларды аутентификациялауболып
табылады: Parlay-ядро мен қызметтерарасындағы интерфейстер. Олардың мақсаты
жаңа жүйе қызметтерін тіркеу болып табылады.
АРІ ашық интерфейстерінің басты артықшылығы:
- аз уақыт аралығында жаңа қызметтердің қосылуы;
- тұтынушының ыңғайына қарай ықшамдалған;
- инвестиция және операция шығындарының азаюы;
- қосымшаны өңдеуде стандарты техникалық құралдарды қолдану;
- құрылымының күрделілігі өңдеушілер үшін әсер етпейді.
ІOSS (integrated Operation Support System)пайдаланудың интегралды
жүйесі. Ол екі жүйеден тұрады: NGN желілік элементтерін орталықтанған
басқаруы үшін желіні басқару жүйесі (NMS) және қызметтерді тарифтеудің
интеграцияланған жүйесі.
Policy Server: абоненттерге байланыс құралдарын ұсынатын басқару
сервері, тұтынушға ұсынылған байланыс қызметтерін басқаруда қолданылады.
Оларға: қосылудың басқару тізбегі, өткізгіштік жолағы, трафик, қызмет
көрсету сапасы және т.б. жатады.
Application Server: қосымша сервер, әртүрлі қызметтерді құру мен
логикалық басқару үщін қолданады. Оған қоса құрылыс провайдерлерін (АРІ)
бағдарламалық қосымшалар ашық интерфейсінің көмегімен бағанның қосылу және
интеллектуалды желі қызметтерін және қызметтерді құру мен қызметтерді ұсыну
үшін инновациялық платформаны қамтамасыз етеді. Қосымша сервері физикалық
ерекшеленген құрылғы болғандықтан,желілік басқару деңгейінде орналасқан
Softswitch коммутаторына тәуелсіз. Бұл қызметтерді ұсыну функциясынан
бөліп, жаңа қызметтерді енгізуге көмектеседі [4].
Location Server: орналасу сервері. NGN желісіндегі Softswitch иілгіш
коммутаторлар құрылғылары арасында маршруттарды динамикалық бөлу үшін
қолданады. Ол тағайындалу пунктімен байланыс орнату мүмкіндігін анықтайды
және маршруттардың күрделілігін азайтады.
RADIUS (Remote Authentication Dial-In User Service) сервері,
шеттетілген шақырылатын тұтынушыларды аутентификациялау қызметінің сервері:
қолданушыларды орталықтан аутентификациялау үшін қолданады, парольды
шифрлейді, қызметтер мен сүзгіні таңдау және қызметтердің орталықтанған
тарификациясын жүргізу үшін қолданылады.
Media Resource Server (MRS): медиаресурстар сервері, негізгі және
жетілдірілген қызметтерді ұйымдастыру кезінде тарату ортасын өңдеу
функциясын орындау үшін қолданылады. Берілген функцияларға: қызметтердің
тоналды дабылды, конференц-байланыс қызметін, интерактивті дауыстық жауап
беру IVR (Interactive Voice Response), жазылған хабар және дауыс
қызметтерін қамтамасыз етеді.
Service Control Point (SCP): қызметтерді басқару түйіні.
Интеллектуалды желінің (ІN) негізгі түйіні болып табылады және абоненттік
мәліметтер мен қызметтер логикасын сақтау үшін қолданылады.
1.4.2 NGN қызметтеріне қосылуды ұйымдастыру. ОҚТЖ-ға қосылу үшін
абоненттік аймақ қолданылса, онда оның өткізгіштік қасиетін арттыру үшін
xDSL технологиясын қолдану мүмкін, ал жылжымалы байланыс желілерінде 3G
немесе 4G технологиясы қолданылуы мүмкін.
Келесі ұрпақ желісінің негізгі артықшылықтары:
- масштабтылығы жоғары;
- желінің модулды кеңеюі;
- әртүрлі өндірушілердің қондырғыларын қолдану;
- жаңа қызметтер мен желі элементтерін көліктік желімен тәуелсіз қосу;
- желі қорларын тиімді пайдаланғандықтан пайдалану құнының төмендігі;
- желінің толық байланыстылығы.
Сурет 1.5. NGN – дегі қызметтерді ұсыну
Қазіргі уақытта маңызды мәселе - байланыс операторларына NGN енгізу
қажеттілігі. Мұның басты себебі арналарды ауыстырған кезде трафикті тиімсіз
пайдалану болып табылады.
NGN желісі коммутация технологиясы бойынша сапалы қызмет көрсетеді
және айналмалы кестелерді тиімді ауыстырып қосады. Бұл қызметтер 1.4
суретте көрсетілген.
1.5-суретті талдай отырып, NGN абоненттерінің келесі қызметтері бар
екенін көреміз:
- Көп сервис желісінің соңғы түйіндерін және мультисервистік желіге
немесе дәстүрлі желіге қатынауды қамтамасыз ететін біріктірілген желілік
қосылыстар;
- Дәстүрлі желі абоненттері (OGR) Media Gateway (шлюздер) арқылы
мультисервистік желіге қосылады.
Осылайша, Түркістандағы заманауи телекоммуникация қызметтері нарығы
тұтынушы желісінің сандық және сапалық өзгеруімен, жаңа технологиялардың
жылдам дамуы мен бәсекелестіктің жылдам өсуімен сипатталады. Бұл ғаламтор
пайдаланушылардың саны, халықаралық байланыс операторларының өзара іс-
қимылының өсуі және берілетін деректер көлемінің артуымен байланысты.
Алайда, Түркістандағы қолданыстағы желілер тұтынушылардың барлық талаптарын
қанағаттандырмайды, сондықтан ағымдағы желілер келесі ұрпақтың NGN желісіне
ауысуы керек. Олар дыбыстық, деректер және бейне сияқты тәуелсіз көлік
жүйелерін бір жүйеге біріктіру және тұтынушыларға қосымша қызметтер ұсыну
арқылы телекоммуникация қызметтерінің жаңа деңгейін қамтамасыз етеді.
ADSL-технологиясы. ADSL (ассиметриялық сандық абоненттік желі) -
аналогтық телефон желісін лездік сандық желіге айналдыратын технология.
Басты мақсат - жоғары жылдамдықтағы телефондық ескертулерді, деректерді
беруді және жоғары сапалы желіні ұсыну. ADSL-ні пайдаланған кезде
интернетті бір уақытта қолдануға және интернетте сөйлесуге болады. ADSL
кеңжолақты технологиялық класс болып табылады. Деректерді беру жылдамдығы
7,5 Мбит с дейін, абоненттердің жылдамдығы 1,5 Мбит с дейін жетеді.
Қазіргі уақытта ADSL - xDSL үшін ең кең қолданылатын технология.
ADSL технологиясы стандартты абоненттік аналогты телефондық желілерді
жоғарғы жылдамдықты цифрлік желілерге түрлендіреді. Бір желіде телефонмен
сөйлесу мүмкіндігін сақтай отырып, өрілген жұп сымын қолдану (АТС-тен
абонентке дейінгі телефондық желі) ADSL технологиясының ерекшеліктерінің
бірі болып табылады. Бұл қосымша кәбіл тартуға артық шығын кетпейтінін
көрсетеді.
ADSL технологиясы деректерді ассиметриялық жіберуді талап ететін
қызметті көрсету үшін орындалған. Мысалы: сұраныс бойынша бейнені тарату.
Бұл кезде деректер ағыны тұтынушы жағына жіберіледі, бірақ тұтынушыдан
келетін деректер ағыны өте аз болады. Жалғану барысында ADSL қондырғысына
DSLAM мультиплексоры жалғанады. Телефон желісімен бір мезетте дауыс және
деректерді тарату үшін жиілік жолағын ағындарға бөлу керек: 4 кГц-ке
дейінгі жолақ - дәстүрлі телефон байланысын қамтамасыз ету үшін
қолданылады, ал деректерді тарату дабылы 4 кГц -тен 1 МГц- ке дейінгі
жиілік диапазонын қолданады.
Жоғарғы жылдамдықты ағындар бірнеше ағынға бөлінеді: 30-дан 138 кГц-ке
дейінге жиілік диапазоны 640 кБитс максималды жылдамдықтағы абоненттен
деректерді тарату үшін қолданылады. 150 кГц -тен 1,1 МГц-ке дейінгі жоғарғы
жиілік диапазоны төмен түсетін ағын үшін арналған. Мұнда өткізу
қабілеттілігі желі жағдайына байланысты, 8 Мбитс аралығында жетуі мүмкін.
Деректер ағынын тарату көбіне дискретті мультижиіліктік модуляция тәсілімен
орындалады.
ADSL технологиясын қолдану артықшылықтары:
- қолданыстағы телефондық байланыс жолдарын пайдалану;
- жоғарғы жылдамдықты деректерді тарату, яғни жаңа қызметке қосылу
мүмкіншілігі - сұраныс бойынша бейне, желілік ойындар, бейне бақылау және
бейне конференциясы, дистанциондық оқыту және т.с.с.;
- бір уақытта ғаламторға ену және телефонмен сөйлесу мүмкіндігі;
- тұтынушы қондырғысының қымбат болмауы, компьютерге қосылу үшін
интерфейсті таңдау мүмкіндігі (Ethernet, USB, PCI-карта).
Абоненттен провайдерге декректерді тарату жылдамдығы бірнеше
факторларға байланысты, абоненттік желі қашықтығы, мыс сымының диаметрі
және кәбіл изоляциясының кедергісі, тармақ көпірінің болуы, қиылысу
мөлшері, орам саны және т.с.с.
ADSL2+ технологиялары. ADSL2 (G.992.3,G.992.4) және ADSL2+
(G.992.3,G.992.5) стандарттарының мақсаты: таржолақты кедергі болғанда
деректерді үлкен қашықтыққа жіберу кезінде желінің өте жоғары өткізу
қабілеттілігін қолдану. Олардың артықшылықтары: абонент жағына деректерді
тарату жылдамдығының жоғарлауы, 12 Мбитс - ADSL2 және 24 Мбитс - ADSL2+,
байланыс арнасының сапасына сәйкестігі, арна жағдайының диагностикасы және
деректерді үлкен қашықтыққа жіберу мүмкіндігі. Бұл модуляция мен дабылды
өңдеу алгоритм сұлбаларының жетілдірілуінен, дестедегі деректердің
азаюынан, деректерді дұрыс кодтаудың әсерінен жүзеге асады.
ADSL2ADSL2+ технологиясында бір биттік квадратуралық- амплитудалық
модуляция және төрт жазықтықты 16-деңгейлік торлық кодалау жүзеге
асырылады. Бұл ұзындығы 3 км–ге дейін созылатын желілерде деректерді жылдам
жеткізуге және дабылшу қатынасын азайтуға көмектеседі. ADSL-да дестенің
ішіндегі 32 кБитс жолағында орналасқан қызмет ақпараты тұрақты көлемді
алып тұрады, ал ADSL2-де қызмет ақпаратының көлемі бағдарламалы, яғни төрт
пен 32 кБитс интервал аралығында керексіз шығындардың көлемін басқара
алады. Тұтынушыға керекті ақпаратты жіберу үшін қосымша 28 кБитс
қолданады. Нәтижесінде сапасы жақсы желілерде ақпаратты 12 Мбитс жолағында
жібереді. Ұзындығы 3,5 км-ден асатын желілерде ADSL2 технологиясы ақпаратты
ADSL-ге қарағанда 200м қашықтыққа жібереді, ал егер қашықтық бірдей болса
ADSL2 технологиясы ADSL-ге қарағанда ақпаратты 50 кБитс– қа тез жібереді.
Артықшылықтары мен мүмкіншіліктері:
- жақсартылғанжылдамдық пен қашықтықта таралу параметрлері;
- Диагностика және автоматты басқару;
- Қоректендіруді басқару мүмкіншіліктері;
- Жылдам қосылу;
- Толығымен цифрлік режим;
- Қондырғылардың өзара арекеттесу мүмкіншілігі.
ADSL2+ технологиясында жаңа функциялар көп және ADSL-ге қарағанда
бңрнеше артылықшылықтары бар: жұмыс істеу қашықтығы мен
жылдамдығыжоғарлатылған, желіге диагностика жасау, берудің қуатын басқару,
тез уақытта байланыс орнату және жақсартылған өзара қатынас. Қоректенуді
екірежиммен басқару энергияныңшығындалуын азайтады және ADSL-і бар
тұтынушыларға кез-келген уақытта қосылуды ұйымдастырады. Қореқтендірудің L2
режимі ақпаратты төмен жылдамдықтыжіберуге пайдаланылса, L3 режимі күту
режимі үшін немесе ұйқы режимі үшін қосылады. Осы функция энергияның
шығындалуын елу пайызға дейін азайтады.
1.5 Дипломдық жобаның мақсаты мен қойылымы
Жұмыстың негізгі мақсаты: Түркістан қаласында, NGN негізінде, Huawei
құрылғысының көмегімен, сөз және басқада мәліметтерді беру қызметін ұсыну,
қаладағы бар цифрлық арналарды тиімді пайдаланып желілердіңөнімділігін
арттыру және дестелік коммутациялар технологиясы бойынша қызметтер көрсету
негізінде көліктік желіні құру.
Осы жұмыстың мақсатын анықтау үшін телекоммуникациялық операторлар
ұсынған NGN желілерін енгізу стратегиясын қарастыру қажет. NGN желілеріне
көшу үш негізгі топтан тұрады.
Бірінші топ екі жағдайда қолайлы: жаңа желі құрылады; Сіз қолданатын
барлық коммутациялық және таратқыш жабдықтар ауыстырылуы керек.
Революциялық стратегия туралы нұсқаулар өте сирек.
Екінші топ - операторлар желіні түрлендірудің нақты жоспарын жасайды.
Бұған аналогы - жалпы телефон байланысы үшін телефон желісін цифрлау
кезеңінде қабылданған қосылатын желі тұжырымдамасы.
Үшінші топ - мұқтаж оператор, ескірген коммутация станцияларының пайда
болуын көрсетіп, арал сияқты өзіндік NGN желісін құрастырады.
Жұмыстың басты мақсаты абоненттерге телекоммуникацияның сапасы мен
сенімділігін қамтамасыз ету және телекоммуникация қызметтерінің қосымша
түрлеріне сұранысты қанағаттандыру болып табылады.
Технологиялық мақсаттары:
- дыбыстық жол қозғалысы технологиясының тегіс құрылысы нәтижесінде
заманауи телефон желісінің тиімді көпфункционалды құрылымын құру;
- NGN деректер желісімен қоғамдық желінің конвергенциясы;
- желіні бақылау және басқарудың бірыңғай жүйесін құру;
Желінің сенімділігін арттыру. Баяндамада келесі мәселелер
қарастырылады:
- ең тиімді желіні орнатуды анықтау;
Жабдықтың сипаттамасы;
- жабдықтарды есептеу;
- өмірдің қауіпсіздігі;
- экономикалық тиімділікті есептеу [5].
2 Құрылғы таңдау және жобалау бөлімі
2.1 Түркістан қаласында NGN желісін жобалау
NGNкелесі ұрпақ желісі желінің жаңа концепциясы болып табылады. Ол
өзінің бойында дауыстық функцияларды, QoS қызметкөрсету сапасы мен
коммутацияланатынжеліні біріктіреді. NGN желісі қолданыстағы
телекоммуникациялық желілердің эволюциясын білдіреді, ол желілер мен
технологиялардыңбірігуінен байқалады. Осының арқасында телефонияның
дәстүрлі қызметтерінен бастап мәліметтерді таратудың әртүрлі қызметтерімен
аяқталатын қызметтердің кең көлемін тіркеуге болады.
Бұл үлкен көлік жүйесі. NGN Huawei желісіне қосылу Softswitch арқылы
қосылады.
Бастапқыда дәстүрлі TDM телефон желісі - бастысы, NGN желісі -
резервтік болып табылады. Өткізу жолағы кеңейтілсе, NGN желісі кілт болып
табылады және көлік дерекқорлары арасында байланыс орнату мүмкіндігі бар.
GN желісін құруда қолданыстағы ОҚТЖ желісінің болуы.
Softswitch архитектуралық сәулетімен Түркістан желісінде салынған ОҚТЖ
негізінде электронды коммутациялау арқылы келесі ұрпақ технологияларын
пайдаланудың тамаша мүмкіндігі бар екенін көруге болады. Ол үшін басқару
панелі мен шлюздер арасында виртуалды арналар ұйымдастырылады. Ол АТС
ғимаратында орналасқан. Осылайша, сенімді және икемді коммутатор арқылы
қала желісін құру кезінде сандық ағындарды басқару үшін бір Softswitch
қосқышы қажет.
Түркістан қаласында орналасқан NGN желісі А қосымшасында көрсетілген.
Бірінші кезеңде шлюздер қолданыстағы цифрлық терминалдарға және ADSL
байланыс түйініне қосылған. Осы әдіспен құрылған желі инфрақұрылымы екі
параллельді мәселені шешеді. Бұл: жоғары жылдамдықты желі байланысы және
ресиверге қосылу үшін жаңартылған. Осылайша, желіні жаңартуға және барлық
станцияларды Softswitch-ге қосуға негізделген желіні жалпы коммутациялық
желіге біріктіруге болады.
2.2 Жұмыстың техникалық сипаттамасы
Берілген дипломдық жобада Түркістан қаласында NGN желісін
дестелеркоммутациясы технологиясымен ұйымдастыру қарастырылады.
NGN келесі ұрпақ технологиясыжелісіне келесі компоненттер кіреді:
- қосылу деңгейі;
- дестелік транспорттық желілер деңгейі;
- транспорттық шлюздер деңгейі;
- бағдарламалық коммутаторлар деңгейі.
Қосылу деңгейі. Функцияcы әртүрлі қолданушы топтарына қызметтердің
максималды санын қосуды қамтамасыз ету. Түркістан қаласындығы АТС-терге
қондырылатын қосылу деңгейінің негізгі компоненті ретіндемультисервистік
абоненттік қосылу қондырғылары жатады. Оларға дәстүрлі телефония
қызметтері, кеңжолақтықосылу және ІР технологиясы бойынша аналогты
порттарға қосылу, ADSL –дың порттары мен IP DSLAM құрылғыларына ADSL
порттары біріктіріледі.
IP DSLAM құрылғысын АТС-2, АТС-3 және АТС-4 ғимараттарында
орналастырамыз және қосылу желісін кеңейту үшін ADSL 2+ порттарды да
қосамыз.
Дестелік траспорттық желі деңгейі. Желінің осы деңгейінде дестелерді
құру, басқару, дестелер коммутациясы және бірігулердімаршруттау жүзеге
асырылады. Дестелік транспорттық желі деңгейінің негізгі компоненттері
мультисервисті маршрутизаторлар және үлкен сыйымдылықты коммутаторлар болып
табылады.
Осы жобада ғаламтор желісіне кеңжолақты қосылуды дамыту үшін
транспорттық ІР желісін тұрғызу қарастырылады.
Транспортты шлюздер деңгейі. Транспорттық шлюздер арна коммутациясымен
дәстүрлі желілер мен дестелеркоммутация желілер арасындағы
өзараәрекеттесуді қамтамасыз етуге арналған. Жобада ТМG –ді АҚТС
ғимаратында орналастыру қарастырылды. Осы қондырғыныОҚТЖ желілермен
біріктіру үшін ОКС №7 сигнализациясықолданылады. Қала желісіндегі ADSL
қолданушылар санын көбейту үшін қосымша 12 дана SSG функционалдығы бар
7206VXR маршрутизаторларынқолданамыз.SSG-ді АТС 2 желісінің негізгі
трафиктер агрегациялау түйініне орналастырамыз.
Бағдарламалық коммутаторлар деңгейі. SoftSwitch бағдарламалық
коммутаторы транспорттықжеліде трафик ағындарын орталықтанған
интеллектуалды басқаруды жүзеге асырады. Ол IP AMG мен TMG арасында өтетін
дауыстық шақыруларды келесі деңгей (қосымшалар деңгей) қызметтерін ұсына
отырыплогикалық басқаруды қамтамасыз етеді. Әр түрлі
өндірушілердіңқұрылғылары желіге қосылукезінде максималды иілгіштікті
қамтамасыз ету үшін MGCP, H.248Megaco, SIP, H.323 т.с.с. әр түрлі басқару
хаттамаларын қолданады. SoftSwitch коммутаторына енгізілген иілгіштік
бағдарламалық коммутатордың функционалдығыорталықтандыру немесе желі бойына
таратудықамтамасыз етеді, ол соның арқасында желінің жеткілікті
сенімділігін тудырады. IP DSLAM құрылғысын АТС-2, АТС-3 және АТС-4
ғимараттарында орналастырамыз және қосылу желісін кеңейту үшін ADSL 2+
порттарды қосамыз.
2.3 NGN желі қондырғылары
Қондырғыны таңдауда келесі параметрлерді ескереміз:
- қондырғылардың барлықтүрлерінің өндіргіштігі мен масштабталуы;
- сигнализация хаттамаларыныңбарлық түрлерін қолдау;
- NGN архитектурасына сай болу керек.
NGN құрылғысын таңдау үшін үш өндірушінің құрылғыларын қарастырамыз:
Nel Centrex. Veraz Networks и Huawei Technologies. 2.1-ші кестеде осы
компанияларың NGN құрылғыларының салыстырылуы келтірілген.
Кесте 2.1. Centrex, Veraz Networks, Huawei Technologies құрылғыларын
салыстыру
Компания Net Centrex (CCS) Vera Networks Huawei Technologies
(Control (U-SYS)
Switch, I-Gate)
Қолданылу Франция мен АҚШ, Ресей, Барлық жүйелер
Италияда қосылуы Германияда арасында әлемде ең
іске асырылған қосылуы іске көп қолданылады
асырылған (Қытай, Англия,
Ресей)
Номерлер 1 00000 дейін 1000000 аса 2000000 аса
өндіргіштігі
NGN Жоқ. CCS дауыстық Иә Иә
архетектурасына сызбаны іске
сәйкес келуі асырады
Протоколдарды Конвертерлер SIP. H 323. S1P. Н323. MGCР.
қолдау көмегімен SIP. MGCP.Н 248. Н.248. ОКС№7. DSS-1
H.323. MGCP. ОКС№7 ОКТ№7. DSS-1
және PRI
Абоненттік Шеттік Мультисервис Абоненттік шлюз және
шлюздер өндірушілерден тік абоненттік мультисервистік
шлюз қосылу жүйесі
Медиаресурста р CCS-те тұрғызылған Сыртқы Иә
сервері өндірушілер-
ден
Интеграциялан Шеттік Сыртқы 4 тен 32 нөмірге
ған IAD қосылу өндірушілерден өндірушілер- дейін өзінің қатары
құрылғысы ден
Soft Phone Иә Сыртқы Иә
бағдарламалық өндірушілер-
абоненті ден
2.1-кестеге талдау жасай отырып Huawei Technologies U-SYS
компаниясының NGN қондырғыларыбарлық талаптарға сай келетінін көруге
болады. U-SYS жүйесінде, бізге қажетті, сигнализация хаттамаларын қолдануға
болатын, жеткіліктіөндіргіштікке ие барлық қондырғылар бар екенін көріп,
Huawei Technologies U-SYS компаниясының жабдықтарын таңдаймыз.
2.4 Huawei Technologies U – SYS жүйе қондырғысы
NGN желісінің қызметі қоңырауды басқару функциясынан бөлініп, ашық
және таратылған архитектурамен ерекшеленеді және қоңырауды бұру функциясы
ажыратылады. Интерфейс және ашық протокол көптеген ыңғайлы және қолайлы
қызметтерді ұсынады, бірақ қызмет көрсетуді оңтайландыруға мүмкіндік
беретін желілік инфрақұрылым мен коммутация терминалының түріне тәуелді
емес. 24 сағаттық коммутация желісі телефон желілерін, деректер желілерін
және кабельдік теледидар желілерін біріктіруді жылдамдатады. Желіні басқару
қабаты басқару функцияларын медиа ағындарынан бөлетін ашық және тәуелсіз
желілік басқару платформасы. Тәуелсіз желіні басқару деңгейінде шақыруды
басқарудың негізгі функциялары бағдарламаланатын, бағдарламаланған,
маршруттау, қолжазба және басқару болып табылады және пайдаланушыларға
басқару хаттамаларын және олардың қажеттіліктеріне сәйкес коммутациялық
қызметтерді жеңілдетуге мүмкіндік береді. NGN желісі мемлекеттік жергілікті
ұялы байланыс желісімен, 3G 3G желісімен, интеллектуалды желімен,
Интернетпен және байланыс құралдарын пайдаланып, басқа да желілермен PSTN,
PLMN және бәсекелес шлюздермен бәсекелесе алады. Қарапайым пайдаланушылар
жұртшылық үшін каскадты ақпаратты бере алады терминалдар немесе
мультимедиалық терминалдармен NGN желісін коммутацияланған қол жеткізу
желісін қосылып қосуға болады. Және бизнес пайдаланушылар барлық
өндірушілердің талаптарына сай келетін интеграцияланған деректер кіру
құралы (IAD), пайдалана отырып, Media Access (MG) арқылы желіге қатынаса
алады.
2.5 Иілгіш коммутатор
SoftX3000 - көп функционалды, жоғары сапалы, икемді, жоғары сапалы,
икемді коммутатор, NGN желісін басқару және дауыстық байланыс үшін
қосылымды басқару, сондай-ақ мультимедиялық қызметтер және IP желісі
бойынша деректерді беру. SoftX3000 әртүрлі қызметтер мен ірі желілік
қосылымдарды ұсынуға қабілеттілікпен ерекшеленеді. 2.1-сурет SoftX3000
физикалық құрылымын және оның басқа компоненттермен байланысын көрсетеді.
Сурет 2.1. SoftX3000 қондырғысының физикалық құрылымы және оның басқа
компоненттермен өзара байланысы
SoftX3000 аппараттық құрылымы үш жүйеден тұрады: қызметтерді өңдеу;
техникалық қызметті басқару және қоршаған орта мониториг жүйелерінен.
Қызметтерді өңдеу жүйесі немесе негізгі жүйе - SoftX3000 негзгі
компоненті. ОлOSTA сөресінен жәнежалғастыру қондырғыларынан тұрады. Бұл
жүйе қызметтерді өңдеу және басқару қорларының функциясын орындайды.
SoftX3000 қондырғылары арасындағы өзара байланысты қарастырайық. OSTA
сөрелері бір-бірімен екі LAN коммутаторы арқылы (0-ші жазықтықтағы LAN және
1-ші жазықтықтағы LAN) жалғанады. Әрбір сөре LAN коммутаторларына Ethernet
кәбілі арқылы жалғанады.
OSTA сөрелері сыртқы желіқондырғыларымен уақытты тығыздау
интерфейстерімен (TDM; Time-Division Multiplexing) немесе IP
интерфейстерімен қосылады. Сонымен қатар OSTA сөресі мен негізгі O&M
жүйесініңBAM және iGWB екі LAN коммутаторы арқылы (0-ші жазықтықтағы LAN
және 1-ші жазықтықтағы LAN) жалғанады. Оларда LAN коммутаторларына Ethernet
кәбілі арқылы қосылады.
Жүйенің сыйымдылығы OSTA сөресіне (1-ден 18-ге дейін) байланысты
кеңейтіледі.
Техникалық қызметті басқару жүйесі немесе O&M жүйесі ВАМ авариялық
жұмысшы стансасынан және iGWB жалғастыру қондырғысынан тұрады. Қондырғылар
арасындағыөзара байланыс төрт аспектіден тұрады.
Біріншісі, ВАМ авариялық жұмысшы стансасы мен iGWB жалғастыру
қондырғысының аралығы екі LAN коммутаторы арқылы (0-ші жазықтықтағы LAN
және 1-ші жазықтықтағы LAN) жалғанады.Оларда LAN коммутаторларына
Ethernetкәбілі арқылы қосылады. Егер ВАМ дұрыс жұмыс істер тұрса, онда екі
LAN коммутаторынан ажыратылады. Ал егер авариялы жағдай туындаса, онда ол
екі коммутаторға да қосылады.
Екіншісі, ВАМ активтірезервті iGWB болғанда ВАМ екі коммутаторға да
жалғанады және жұмысшы стансалары TCPIP хаттамасымен концентраторарқылы
тұтынушысерверрежимін орындайды. Концентратор сыртқы қондырғы үшін желіні
басқару интерфейсін қолдайды.
Үшіншісі, активтірезервті iGWB блоктары биллинг орталығымен Ethernet
кәбіліарқылы жалғанады. Ол FEарнасын сыртқы қондырғылармен қосады.
Төртіншісі, авариялы жұмысшы станса ВАМ резервті көшірмесін құрайды,
яғни егер ВАМ істен шықса, онда жұмысшы станса 0-ші және 1-ші жазыөқтықтағы
коммутаторларменEthernet кәбілі арқылы ВАМ функциясын орындайды.
Қоршаған орта мониторинг жүйесі қорекпен қамтамасыз ету модулінен,
вентилятор модулінен және мониторинг модулінен тұрады. Бұл жүйе SoftX3000
қондырғысыныңжұмыс режимін қадағалайды.
2.2-ші суретте SoftX3000 қондырғысында қолданылатын шиналар
көрсетілген. OSTA сөресінде төрт түрлі шинақолданылады: қорларды бөлу
шинасы, Ethernet шинасы, Н.110 шинасы және тізбектелген порт шинасы. Бұл
шиналар SoftX3000 қондырғысының сөрелер арасындағы барлық: байланысты,
бағдарлама жүктемесін деректер мен авариялық дабылдарды беру функцияларын
қолдайды.
Қорларды бөлу шинасы бір сөредегі IFMI BSGI FCCU FCSU CDBI MRCA
MSGI платаларының техникалық қызмет етілуін және басқарылуын SMUI блогы
арқылы орындайды.
2.3-ші суретте А және В шиналарының бөлу қорларының сұлбасы
көрсетілген. Әрбір шинаның өткізу қабілеттілігі -2 Гбитс. Бұл қорлардың
жағдайын басқару SMUI блогы арқылы орындалады.
Сурет 2.2. SoftX3000 қондырғысында қолданылатын шиналар көрсетілген
Сурет 2.3.А және В шиналарының бөлу қорларының сұлбасы
А қорының 6-шы слоттағы SMUI сөренің сол жағында орналасқан алдыңғы
платалардыбасқарады. В қорының 8-ші слотындағы SMUI сөренің оң жағында
орналасқан ALUI және UPWR платаларынан басқа алдыңғы платалардың жұмысын
басқарады. 7-ші және 9-шы слоттағы HSCI платасы ішкі PCI шинасы арқылы
жалғанады. Қорларды бөлу шиналарының арасындағы өзара байланысосылай
қамтамасыз етіледі.
Байланыстың дәстүрлік желісін NGN желісі арқылы арттыру және
интеграциялау үшін SoftX3000 қондырғысынтүрлі мақсаттарда қолдануға болады:
– құрылғы толығыменен PSTN желісі қызметінің мүмкіндіктеріменен
сәйкестендірілген және түрлі хаттамаларды қолдайды, айтатын болсақ MGCP
медиашлюзді басқару хаттамасы, Н.248 хаттамасы, байланыс сеансын
инициализациялау SIP хаттамасы және Н.323 хаттамасы. Дәстүрлі телефондық
терминалдар PSTN, MGCP қолдайтын дестелі терминалдар, Н.323, SIP немесе
Н.323 терминалдары SoftX3000 қондырғысына қосылады. Сонымен қатар SoftX3000
қондырғысы мультимедия қызметінің ақырғы станциясы ретінде қолданылады;
– SoftX3000 қондырғысы дәстүрлі PSTN желісінің сигнализациясын, мысалы
жалпы арналық сигнализацияжүйесін ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
НОРМАТИВТІК СІЛТЕМЕЛЕР 6
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ..
АНЫҚТАМАЛАР, ҚЫСҚАРТУЛАР МЕН БЕЛГІЛЕУЛЕР ... ... ... ... ... .. 6
КІРІСПЕ 7
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ... ... .. ...
1 Негізгі бөлім 8
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ... .
1.1 Түркістан қаласының қазіргі жағдайы 8
... ... ... ... ... ... ... ... .. ... ... ... ... ..
1.2 Келесі ұрпақ технологиясына өту негіздері 9
... ... ... ... ... ... ... ... .. ... ... ..
1.3 NGN желісі 10
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ...
1.4 NGN мультисервисті желісін ұйымдастыру 11
... ... ... ... ... ... ... ... .. ... ... .
1.5 Дипломдық жобаның мақсаты мен қойылымы 20
... ... ... ... ... ... ... ... .. ...
2 Құрылғы таңдау және жобалау бөлімі 22
... ... ... ... ... ... ... ... .. ... ... ... ... ... .
2.1 Түркістан қаласында NGN желісін жобалау 22
... ... ... ... ... ... ... ... .. ... ... .
2.2 Жұмыстың техникалық сипаттамасы 22
... ... ... ... ... ... ... ... .. ... ... ... ... ...
2.3 NGN желі қондырғылары 23
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
...
2.4 Huawei Technologies U – SYS жүйе қондырғысы 25
... ... ... ... ... ... ... ... .. .
2.5 Иілгіш коммутатор 25
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ...
2.6 Riverstone құрылғыларында трафиктің жіктелуі 30
... ... ... ... ... ... ... ... .. ..
2.7 Байланыс желілерінің сипаттамалары 31
... ... ... ... ... ... ... ... .. ... ... ... ... ...
2.8 IP желісінде қызмет ету сапасын стандарттау ... ... ... ... ... ... ... .. 34
3 Есептік бөлім 37
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ...
3.1 Телефондық жүктеменің екпінділігін есептеу 37
... ... ... ... ... ... ... ... .. ... .
3.2 Дестелерді беру уақытын анықтау 41
... ... ... ... ... ... ... ... .. ... ... ... ... ... ...
3.3 Кешігу уақытын бағалау 43
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ..
3.4 Дестелер ұзындығын анықтау 45
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ...
4 Тіршілік қауіпсіздігі 47
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ...
4.1 Өндірістік санитария және еңбек гигиенасы 47
... ... ... ... ... ... ... ... .. ... ...
4.2 Өндірістік мекемелердегі метеорологиялық жағдайлар 48
... ... ... ... ... ...
4.3 Жарықтандыру 50
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ..
4.4. Өндірістік шу және діріл 51
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
...
4.5 Электр қауіпсіздігі 52
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ...
4.6 Өрт қауіпсіздігі 54
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... .
4.7 Тіршілік қауіпсіздігін қамтамасыз етудің ұйымдастырушылық 55
негіздері
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ... ... .. ... .
ҚОРЫТЫНДЫ 56
... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ...
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ 60
... ... ... ... ... ... ... ... .. ... ... ... .
АНЫҚТАМАЛАР, ҚЫСҚАРТУЛАР МЕН БЕЛГІЛЕУЛЕР
NGN – желісін қолдану арқасында дәстүрлі аналогтық телефондық станса
тұтынушылары цифрлық телефонды стансаға өтіп, жаңа платформаға
алмастырылады.
NGN - дестелер коммутациялық технологиясын қолданатын деректер,
бейнелер және сөздерді таратуға арналған көпфункционалды жетілдірілген
желі.
Гмогенді инфрақұрылым - бұл топтастыруға қарастырылмаған желі
толығымен дестелерге бөлінетін және коммутацияланатын аймақтық байланыс
желісі немесе АТМ тәрізді байланысқа негізделген желі.
Parlay-ядро мен қызметтерарасындағы интерфейстер.
Framework – API Parlay-дің бөлігі, ол ұсынатын қызметтерінен тәуелсіз
функционалдылықты қамтамасыз етеді.
АҚ – акционерлік қоғам
АТС – автоматтандырылған телефон станциясы
SDH (Synchronous Digital Hierarchy) – Синхронды Цифрлік Иерархия
SDM - Synchronous Digital Multiplexer
MPLS (Multi Protocol Label Switching) - жылдам пакеттік коммутация
технологиясы
RADIUS - Remote Authentication Dial-In User Service
КІРІСПЕ
Тақырыптың өзектілігі. Телекоммуникация және инфокоммуникация
желілерінде мәліметтерді және деректерді таратуда жылдамдыққа деген
сұраныстың өсіп кележатқанымен қақтығысады. Бұл қарқын негізінде Internet
желісін пайдаланушыларының көбею салдарынан, халықаралық байланыс
операторларының өзара әрекеттесуімен және таралатын мәліметтер көлемінің
көбеюіне байланысты. Осылай әртүрлі қызмет түрлерін дамыту үшін, сәйкес
келетін байланыс желісі мен коммутация жүйелері және оның көліктік
инфрақұрылымы керек. Соның салдарынан дүниежүзілік телекоммуникациялық одақ
келесі ұрпақ желісін құру мәселесіне тоқталды. Ол – NGN желісі деп аталады.
NGN желісінің ерекше қасиеті оның шексіз қызмет түрлерінің мүмкіндіктері.
Мәселенің заманауи жағдайын бағалау. NGN желісін құрудың жоғарғы
икемділігі, төмен шығындары және кең таратылуы оны қолданыстағы ең тиімді
хаттама етеді. Дәстүрлі желінің қалааралық және қалықаралық байланыс
желілеріне қарағанда, NGN IP технологиясында жұмыс істейді. Бұл қалалық
желіні тиімді және экономикалық тиімді тәсілдермен және соның салдарынан
жергілікті NGN желілерін кеңейтуге мүмкіндік береді.
Практикалық құндылығы мен жаңалығы. NGN – желісін қолдану арқасында
дәстүрлі аналогтық телефондық станса тұтынушылары цифрлық телефонды
стансаға өтіп, жаңа платформаға алмастырылады. Конвергентті желі тек
дәстүрлі телефон қызметтерін ғана бермей, сонымен бірге жаңа мультимедиалық
қызметті де ұсынады. Олар: бейнетелефоннама, мультимедиялық мәжіліс,
мультимедиялық хабарды және деректерді тасымалдау қызметтері.
Қазақтелеком АҚ NGN- желісі арқылы Қазақстан кәсіпорындарына және
бірлескен тапсырыс берушілерге виртуалды жеке телекоммуникация байланыс
желілерін ұйымдастыру үшін қорғалған дауысты тасымалдау мүмкіншілігін және
бейнені пайдалануды ұйымдастырады.
Жұмыстың мақсаты мен міндеттері. Нарық экономикасына сай NGN желісі
ашық, реттелген архитектурамен сипатталады, онда қолданылатын барлық қызмет
шақырудың басқару фунцияларына бөлінген, ал шақырулар мен басқару
фунциялары тасымалдау функцияларына бөлінген. Ашық хаттамалардың және
интерфейстердің арқасында көптген қызметтерді жылдам және сапалы тарату, ал
абоненттерге жүйе қондырғыларының құрылымынан және тасымалдау қызметтерінің
терминалдар түрлерінен тәуелсіз, өздерінің қалауынша қызметті ықтималдау
мүмкіндігі береді. NGN желісі телефондық желінің интеграциясын, деректерді
байланыс желісінде таратуды және кәбілдік теледидар желісінің жылдамдықтары
мен өткізу қабілеттілігін жоғарылатады. Тәуелсіз желілік басқару деңгейінде
шақырумен басқарудың негізгі функциялары бағдарламалы түрде жүзеге асады,
шақыруды маршруттауды, басқаруды бақылауды және сигнализацияның таралуын,
сонымен қатар тұтынушылардың қажет ететін талартарын және тасымалдау
қызметтері мен басқару желі хаттамаларын тиімді етуге мүмкіндік береді.
1 Негізгі бөлім
1.1 Түркістан қаласының қазіргі жағдайы
Түркістан қаласы Оңтүстік Қазақстан облысының туристік орталығы,
Қазақстан Республикасының ең көне қалаларының бірі. Соңғы жылдары Түркістан
қаласында халық саны көбеюде. Өйткені көрші мемлекеттерден оралмандар көп
келуде. Сонымен қатар Түркістан қаласында Ахмет Яссауи кесенесі
орналасқаннан шет елден туристер өте көп келеді. Қолданыстағы қалааралық
телефон стансасы қалааралық және ішкізонааралық байланыстың коммутациялық
түйіні болып есептелінеді. Магистралды және ішкі аймақтық байланыстар
Оңтүстік Қазақстан орталығы Шымкент арқылы орындалады. Сонымен қатар соңғы
жылдары 40 карточкалы таксофондар орнатылды. Олар арқылы қалааралық және
халықаралық байланысты орнатуға болады.
Соңғы жылдары қалалық телефон желісінің өзгеруі салдарынан қалада екі
DRX-4 стансасы орнатылды. ҚТЖ стансалық қондырғы немесе желілік
қондырғылардың өзгеруі техникалық және сапасы жағынан барлық талаптарға
сәйкес. Қазіргі кезде Шымкент-Түркістан талшықты оптикалық байланыс желісін
жүргізу аяқталды. Ол Шымкент, Қызыл-Орда, Ақтөбе, Атырау магистралы арқылы
Ресейге шыға алады.
Түркістан қалалық телефон желісі қала тұрғындарын, мекемелер мен
өндірістік компанияларды телефон байланысымен қамтамасыз етеді. Бірақ
қалалық телефон желісі толығымен цифрлық желіге ауыспағандықтан,
тұтынушылардың сұраныстары толығымен қанағаттандырылмай отыр. Сондықтан NGN
желісін ұйымдастыру өте тиімді, әрі қолайлы. Қолданыстағы қалалық телефон
желісі 1.1-ші суретте келтірілген.
Жобаның мақсаты ол NGN желісін ұйымдастыру арқылы байланыс
қызметтерінің сапасын арттыру және тұтынушылар талаптарын қанағаттандыру.
Сонымен қатар қосымша қызметтерден түсетін пайданы да арттыру. ҚТЖ-дегі
жұмыс істейтін АТС параметрлері (станцияның түрі, сыйымдылығы) 1.1-ші
кестеде көрсетілген.
Кесте 1.1. АТС параметрлері
№ АТС нөмірі Жалпы лайықталған сыйымдылығы
1 АТС-2 3563
2 АТС3 2041
3 АТС-4 2534
Барлығы 8138
Кестеде көрсетілгендей Түркістан қаласындағы жалпы лайықталған
сыйымдылығы 8138 нөмір. Ғаламтор желісін тұтынушылар саны өте әр жыл сайын
өсіп келеді. Сондықтан NGN желісіне өтуі өте тиімді.
Транспортты желі SDH (Synchronous Digital Hierarchy – Синхронды
Цифрлік Иерархия) жабдығының негізінде құрылған. Желі түйіндерінде бір-
бірімен магистралды оптоталшықтық кабелімен байланысқан синхронды цифрлік
мультиплексорлар (Synchronous Digital Multiplexer - SDM) орналасқан.
Түркістан қаласының көліктік желісі талшықты кәбіл арқылы құрылған,
олар синхронды есептік иерархия (SDH) арқылы тығыздалады. Транспорттық
желінің құрылымы STM-4 деңгей сақинасынан тұратын сақиналық топологияға
негізделген [1].
Сурет 1.1. Түркістан қаласының қолданыстағы байланыс сұлбасы
1.2 Келесі ұрпақ технологиясына өту негіздері
Түркістан қаласының қазіргі таңдағы телекоммуникациялық қызметтерінің
нарығы тұтынушылардың сандық және сапасына қойылатын талаптары, жаңа
технологиялардың дамуымен және бәсекелестіктің шұғыл күшейуімен
сипатталады. Абоненттер сыйымдылығының өсуінен туындаған ОҚТЖ трафигінің
өсуі АТС-тер мен транзиттік стансалардың, қуаттарын үнемі өсіріп отыруын
талап етеді. Оның үстіне, Шымкент ОДТ-сының табыс көлемінің өсуі мен
абсолюттік көрсеткіштегі трафик көлемінің өсуінің салдарынан соңғы жылдары
дәстүрлі байланыс қызметтерінен түсетін пайда көлемінің төмендеуі
байқалады. Телефон желісі, инфокоммуникацияның қазіргі дамуы кезеңінде
жалпы пайдалану телефондық желісі оның қолдану масштабтары және инфражүйе
көлемінен басқа барлық желілермен - ұялы байланыс желісімен байланыса
алады. Айтылған мәліметтерді тасымалдау қосымша өсу тенденциясы тұрақты
үлкен жетістіктерге алып келеді, яғни мәліметтер трафигінің көлемі телефон
трафигінің көлемімен бір деңгейге көтеріледі.
Нәтижесінде, қолданыстағы желілер бір жүйесіне жаңа аудио тарату
жүйелерінің интеграциясы арқылы телекоммуникация қызметтерін деңгейін,
деректерді, сондай-ақ бейне қамтамасыз етеді және тұтынушыларға қосымша
қызметтерді ұсынады келесі ұрпақ желісін (NGN), ауысады.
NGN желісі келесі шешімдерді ұсынады:
- желілік стегі бөлу, телефон және жұмыс үстел арасындағы дабыл
хаттамаларының деректер желісі, бөлу және қайта өңдеу қалааралық және
халықаралық телефон трафигін ұйымдастыруға телекоммуникация желілерін
конвергенция;
- әр түрлі Топологиялық тұрақты және қосылу арналарын ұйымдастыру;
- корпоративтік VPN желілерін ұйымдастыру;
- сапалы қызмет көрсету деңгейін ұстау;
- желінің сенімділігі мен тұрақтылығын қамтамасыз ету.
2005-2006 жж - желілік үстелді (NGN) желісін құру бастамасы. Барлық
мегаполис Ethernet орталықтар құрылған.
Желілері құрылысын салу жобаларын және IPMPLS
технологиясыбойыншадеректерберудіңм агистралдықтасымалдаужелісіқұрыл
ысынсалужобаларыіскеасырылуда.
Компанияны дамыту және дамыту жобаларындағы технологияға негізделген
мультисервистік қатынау желісін өндіру. Бұл жеке тұлғаларға ADSL -нен
өңірлердегі корпоративтік VPN-ке жаңа қызметтерді жасауға мүмкіндік береді.
IP желісінің бөлінуінің бірінші кезеңі - дауыс беру сапасы, NGN
кішігірім ақпараттық жүйе, биллингтік жүйелер, негізгі мәселелерді
сертификаттауды қамтамасыз ету және NGN желісін басқаруда қолданылатын
барлық элементтерді қарау.
1.3 NGN желісі
NGN - дестелер коммутациялық технологиясын қолданатын деректер,
бейнелер және сөздерді таратуға арналған көпфункционалды жетілдірілген
желі. NGN желісі ашық және реттелген архитектурамен сипатталады, онда
қызметтер шақыру және басқару функцияларына бөлінеді, ал шақыру мен басқару
функциялары тасымалдауфункцияларына бөлінеді. Ашық хаттамалар мен
интерфейстердің арқасында көптеген қызметтерді тез және иілгішті көрсету,
ал абоненттерге жүйелікжабдығының құрылымынан және тасымалдау қызметтерінің
терминалдарының түрлерінен, өздерінің қалауынша қызметті ықтималдау
мүмкіндігі беріледі. Дестелі коммутация телефондық желініңинтеграциясын,
деректерді тарату желісі мен кабельдік теледидар желісін
жоғарғыжылдамдақпен қамтамасыз етеді. Тәуелсіз желілік басқару деңгейінде
шақыруды басқарудың негізгі функциялары бағдарламалытүрде жүзеге асады,
шақырудымаршруттауды, басқаруды бақылауды және сигнализация трафигін қоса,
тұтынушылардың керекті қажеттіліктеріне тасымалдауқызметтерін және басқару
хаттамаларын тасымалдаудықамтамасыз ете алады. NGN жүйесі PSTN жүйесімен,
PLMN жалпы қолданыстағы ұялы байланыспен, 3G 3-ші ұрпақты ұялы байланыс
желісімен, IN интелектуалдыжелімен, Internet желісімен және тағы басқа
желілермен жүйе аралықмедиашлюздер және сигнализация медиашлюздер арқылы
өзарақатынасын да меңгеруді рұқсат етеді. Кәдімгі тұтынушылар NGN желісіне
рұқсаттытерминалды жабдықтар, ол дестелі коммутациялы жүйелері бойынша
дауыстық ақпаратты таратуды қамтамасызетеді және мультимедиялық терминалдар
арқылы қол жеткізе алады. (MG) медиашлюздеріарқылы корпоративті
тұтынушылардың желіге қосылуы және (IAD) интегралды рұқсат құрылғылары
арқылы іске асырылады. Олар дауыстық, деректерді тарату және бейне ақпарат
қызметтерін таратуда әртүрлі тұтынушылардың талаптарына толық сәйкес
келеді.
NGN желілеріне қойылатын талаптар:
- Multiservice, көліктік технологиялар технологияларына кедергісіз
кіру;
- кең жолақты ені, тұтынушы кең жолақты ені өткізу жылдамдығының
икемділігін өзгерту мүмкіндігі;
- Мультимедиа сөзді, деректерді, бейне мазмұнды, күрделі қосылым
конфигурацияларын пайдалану сияқты ақпаратты алмасу мүмкіндігін білдіреді;
- Интеллект, тұтынушыны немесе телекомпанияның қызметіне, телефон
қоңырауларына және басқа да қосымша қызметтерді басқаруға қабілеті;
- пайдаланылатын технологияға қарамастан, қолжетімділік нұсқасы,
басқа қызметтерге қол жетімділік;
- көп операторлы, қызмет көрсетушілерді және олардың қызметке қатысу
қабілетін [2].
Сонымен қатар, NGN келесі буын желісін басқару байланыс желісін
жетілдіру қызметтердің көптеген түрлері, желілік проблемаларды шексіз
пайдалануға мүмкіндік беретін, өте икемді, жаңа қызметтер мен дербестендіру
түрлері, перифериялық және жүйенің бағдарламалық қамтамасыз ету, аппараттық
және сервистік функциялардың құру дәстүрлі байланыс желілерін интеграциялау
тұжырымдамасы болып табылады.
1.4 NGN мультисервисті желісін ұйымдастыру
Мультисервисті желі құрудың бірнеше нұсқасы бар. Олардың бірі
гомогенді инфрақұрылым - бұл топтастыруға қарастырылмаған желі толығымен
дестелерге бөлінетін және коммутацияланатын аймақтық байланыс желісі немесе
АТМ тәрізді байланысқа негізделген желі. Осы айтылған архитектуралардың
біреуі де жекеленген түрде мультисервисті желіні құруда тұтунышыларды
қанағаттандыра алмайды. Бұл жергілікті есептеуіш және аймақты байланыс
желілері үшін экономикалық және функционалдық талаптарына байланысты
болады. Мультисервисті желінің кең аймаққа таралатын ядросы болуы қажет –
аймақтық байланыс желісі, перифериялы жергілікті есептеуіш желілермен
ұйымдастырылған.
Қолданыстағы желі біріктірілген көлікпен, интеграциямен, маршруттаумен
және қызметімен сипатталады. Әр түрлі қызметтер үшін (телефон, бейне,
деректерді беру) түрлі желілер пайдаланылады. Заманауи талаптарға сай
келетін NGN желісі ашық жобалаумен және көлденең байланыстырумен
ерекшеленеді.
Жалпы NGN инфрақұрылымы көлік деңгейінде жүзеге асырылады, ол стек
технологиясына негізделген әртүрлі қызметтер үшін пайдаланылады.
Екі соңғы құрылғы арасындағы ақпарат алмасу бір позицияға сәйкес
жүзеге асырылады, яғни қосылыс түріне қарамастан (телефон байланысы,
Интернетке қол жеткізу, бейнені беру).
OSI қабаттарындағы қосымшалар қабаты логикалық және физикалық
тасымалдау қабатынан бөлінеді. Бұл желідегі әр түрлі сегменттерді бір-
біріне тәуелсіз түрде дамытуға мүмкіндік береді. Түрлi қызмет түрлерi үшiн
әртүрлi байланыс деңгейлерi бар әртүрлi серверлер (телефон, электрондық
коммерция, бейне беру және тағы басқалар) жауапты. Жаңа қызметке кіріспе -
желінің барлық пайдаланушылары үшін көлік деңгейінде тиімді болатын жаңа
серверді енгізу.
Тұтынушылардың NGN-ге қатынасы түрлі технологиялар негізінде
интерфейстер арқылы жүзеге асырылады. NGN-ке қосылыс кеңжолақты интерфейс
арқылы тиімдірек болады, барлық клиенттерге кіріктірілген ғимараттан
тәуелсіз, қолжетімділікті қамтамасыз етеді.
NGN желісінің ерекшеліктері мен артықшылықтары:
- NGN желісі пайда келтіретін көптеген қызметтер көрсетуге мүмкіндік
береді;
- қызмет дестелерін ұсыну мүмкіндігі;
- шығынның төмендеуі;
- ашық стандартты интерфейстер;
- жаңа заманауи талаптарға сай қызметтерді енгізу мүмкіндігі;
- желіге қызмет көрсету мен дәнекерлеу жеңілдігі;
- масштабтылығы жоғары;
- әртүрлі технологияларды өндірушілердің қондырғыларын қолдану;
- қолдану арзандығы, яғни желі қорын тиімді пайдалану;
- тұтынушыларды толық байланыспен қамтамасыз ету.
1.4.1 NGN құрылысы. Huawei компаниясының U-SYS концепциясына сәйкес
NGN желісінде төрт деңгей қолданылады: қосылу деңгейі, коммутациялау
деңгейі, желіні басқару және қызметтерді басқару деңгейлері. Желінің
құрылысы 1.1-ші суреттекөрсетілген.
Сурет 1.2. NGNқұрылысы
Абоненттерді және терминалдарды қосылым деңгейінде, 1.1-суретте
көрсетілгендей, басқа желілік қосылымды пайдалану арқылы және шығу пішімін
осы желіде қолданылатын қажетті форматқа түрлендіруге болады.
- кіріктірме қосқыш (IAD), NGN құрылысында қолданылатын абоненттік
құрылғы. Бұл параметр көмегімен деректерді беру, дауыс, бейне және басқа
қызметтерді жүзеге асыруға болады. Әр IAD орнатушыда 48 абонент порты
болады;
- қосылу MediaGLUS AMG: абонентке әртүрлі қызметтерге қосылуға
мүмкіндік береді: аналогтық абонентке кіру, ISDN интегралдау арқылы цифрлық
желіге қосылу, V5 қосу және xDSL сандық желісіне қосылу;
- сигнализациясы SG: OSS-7 және IP-IP сигналдық деңгейде орналасқан;
Коммутация ортасында PSTN телефон желісі мен IP желісі арасындағы сигналды
[3] түрлендіреді.
Коммутатор қабатында пакеттік коммутация орындалады. Бұл деңгейде
үшінші деңгейлі маршрутизатор және магистраль және IP коммутаторында желі
қосқышы бар. Бұл деңгейде абоненттерге қызмет көрсетудің бір түрі және
жоғары сенімділік және қызмет көрсетудің жоғары сапасы бар интеграцияланған
QoS платформасы беріледі. MPLS технологиясы асып кету қызметін қамтамасыз
ету үшін көлік желісінде қолданылады.
MPLS (Multi Protocol Label Switching) - жылдам пакеттік коммутация
технологиясы. MPLS (Data Link Layer 2) технологиясы арналарды басқаруға,
сондай-ақ 3 желілік деңгейдегі технологияға тән хаттамалар мен тұрақтылыққа
шоғырландырылады. Технологияның атауы мульти-хаттама, MPLS
инкапсуляциялық хаттама болып табылады және көптеген басқа хаттамаларды
қамтуы мүмкін. MPLS протоколы пакеттер мен бағыттаушыларды бағыттауды
жеңілдетеді, өйткені аралық LSR-де арнайы маршрутизация бар, бұл деректер
орталығында жоғары жылдамдықты коммутацияны білдіреді.
Симптом - бұл жергілікті желідегі белгілі бір ұзындықты қысқа
мерзімдік көрсеткіш. Қазіргі уақытта 32 биттік жапсырма стандартты пішім.
Ол үшінші деңгейде (3-деңгей) және екінші деңгейде (2-деңгей) орналасқан.
Осылайша, MPLS технологиясы клиенттерге қызмет көрсету бойынша
міндеттемелерді орындайды және QoS-ді қолдайды. Жіберуші портынан төтенше
деректерді жою тұрақты түрде трафикті бақылауға және басқаруға мүмкіндік
береді. Басқару барысында бұл технология көптеген желілік басқару жүйелерін
пайдалануға мүмкіндік беретін көптеген маршруттау кластерлерін қамтиды.
Call басқару желілік басқару деңгейде жүзеге асырылады. Осы деңгейде
негізгі технологиясы икемді қосқыш болып табылады. Ол тұрақты шақыру және
байланыстарды емдеу үшін пайдаланылады. Икемді қосқыш (Жұмсақ aSwitch): NGN
желісін негізгі. Икемді ауысу - бұл функция деңгейі бақылау ақпараттық беру
және коммутация орындайды негізгі құрылғы болып табылады. қосқыш қоңырау
бақылау, мультимедиялық, өрістету, бағыттау, аутентификация, және сырттай
қызметтер, және негізгі дауыс, дауыстық және мультимедиялық дауыстық
қызметтерге қол бақылауды жүзеге асырады. Тағайындау Softswitch ауысады -
кез келген қосылыстар процесін толық бақылау. Бұл процесс клиент желісі
болып табылады және кім деп аталатын болады кім байланысты емес. Суретте
1.2 көрсетілген желіде Softswitch қосқышын пайдалану.
Сурет 1.3. Softswitch коммутаторының желіде қолданылуы
1.3 суретте көрсетілгендей, Softswitch қосқышы барлық желілік
сигнализация жүйелерімен жұмыс істеуі және түрлі хаттамалар арасындағы
үйлесімділікті сақтауы керек. Қызметтерді басқару үшін қосымша қызметтер
ұсынылады, сондай-ақ қосылулардың жұмысын жеңілдетеді. Қызметтерді басқару
деңгейінде, қызметтер мен қосымшаларда логикалық басқару функциясы бар және
ол таратылатын есептеу ортасы болып табылады. Ол келесі функциялармен
анықталады:
- инфрокоммуникациялық қызметтерді ұсыну;
- қолданыстағы қызметтерді басқару;
- жаңа қызметтерді құру және енгізу;
- әртүрлі қызметтердің өзара жұмысын басқаруды.
Осы деңгейдің көмегімен желіге кез-келген жаңа қызметтерді енгізуге
болады.
Қызметтерді басқару деңгейі көптеген тәуелсіз қосымша жүйелерден
құрылуы мүмкін. Қосымша жүйелер әртүрлі технологиялар негізінде құрылған,
өзініңабоненттері мен ішкі адрестік жүйесі бар. Қазір таңда операторлар
абоненттерге тиімді, ыңғайлы және тұтынушыға қосымша мүмкіндіктер
туғызаалатын қосымша қызметтер ұсынса, яғни, қарапайым дауыстық
қызметтерден басқа, мультимедиялық қызметтер, коммерциялық, ойын-сауық және
т.б. кеңінен дамитынболса ғана NGN-ге кеткен шығын ақталатыны белгілі.
Осының барлығыпрограммистердің кең щеңберін қосымшаны құру үшін тартуды
талап етеді, ол өз алдына желінің сервистік деңгейінде OSAParlay сияқты
ашық архитектураларды енгізу қажеттілігін туғызады.
Ашық интерфейстерлің қолдануын бағдарламалық коммутаторлар
қондырғысының бірі деп атауға болады, алайда, бұл жағдайда ол ITU, IЕTF
және т.с.с стандарттар емес, әр түрлі жұмыс топтарымен жасалған қолданбалы
бағдарламаның интерфейсі – АРІ ретінде түсінуге болады.
Parlay – бұл ашық желі стандарты, ол шеткі провайдерлар қосымшасы
жағынан желі мен басқаруға қауіпсіз қосылуды қамтамасыз етеді, олардың
қызметтер бизнесініңдамуына ықпал етеді және жаңа қосымшалар құру үшін желі
қорларының жұмысын жеңілдетеді. Parlay құрылысы OSA (Open Service Access)
ашық қосылу концепциясыніске асыру үшін, яғни қызметтер үшін бағдарламамен
қамтамасыздандыру немесе технологияға тәуелді болмауы үшін қажет.
Осы желілік элементтердің әрқайсысы (Gateway) шлюзге өзінің хаттамасы
бойынша шығады, OSAParlay концепциясы бойынша шлюздің қызметі
барлықхаттамаларды АРІ (Applied Programming Interface) ортақ интерфейстерге
келтіру болып табылады. Сол кезде АРІ интерфейстерін қатаң ұстанып,
қосымшаларды төмен жатқан желінің ерекшелігіне қарамастан жаза беруге
болады.
Parlay-дың ашық интерфейсі бағдарланған және сәйкестендіру тәсілін
іске асырады. Parlay құрылысыныңнегізі үш блоктан тұрады. Бұл блоктар
интерфейстер көмегімен хабар алмасады. Parlay құрылысы 1.3 –ші суретте
көрсетілген.
Сурет 1.4. Parlay API құрылысының жеңілдеткен түрі
1.3 – ші суретте көрсетілген интерфейстердің үш тобы көрсетілген:
Қосымшалар мен Parlay-ядросы арасындағы интерфейстер. Интерфейс
(немесе SCF) қызмет интерфейстері ашық, қауіпсіз қолданыста және
пайдалануүшін қолданғандаиілгіш, онымен қоса басқарылғыш болуы үшін қажетті
жағдайларды қамтамасыз етеді. Framework – API Parlay-дің бөлігі, ол
ұсынатын қызметтерінен тәуелсіз функционалдылықты қамтамасыз етеді.
Интерфейстердің негізгі функциясы қосымшаларды аутентификациялауболып
табылады: Parlay-ядро мен қызметтерарасындағы интерфейстер. Олардың мақсаты
жаңа жүйе қызметтерін тіркеу болып табылады.
АРІ ашық интерфейстерінің басты артықшылығы:
- аз уақыт аралығында жаңа қызметтердің қосылуы;
- тұтынушының ыңғайына қарай ықшамдалған;
- инвестиция және операция шығындарының азаюы;
- қосымшаны өңдеуде стандарты техникалық құралдарды қолдану;
- құрылымының күрделілігі өңдеушілер үшін әсер етпейді.
ІOSS (integrated Operation Support System)пайдаланудың интегралды
жүйесі. Ол екі жүйеден тұрады: NGN желілік элементтерін орталықтанған
басқаруы үшін желіні басқару жүйесі (NMS) және қызметтерді тарифтеудің
интеграцияланған жүйесі.
Policy Server: абоненттерге байланыс құралдарын ұсынатын басқару
сервері, тұтынушға ұсынылған байланыс қызметтерін басқаруда қолданылады.
Оларға: қосылудың басқару тізбегі, өткізгіштік жолағы, трафик, қызмет
көрсету сапасы және т.б. жатады.
Application Server: қосымша сервер, әртүрлі қызметтерді құру мен
логикалық басқару үщін қолданады. Оған қоса құрылыс провайдерлерін (АРІ)
бағдарламалық қосымшалар ашық интерфейсінің көмегімен бағанның қосылу және
интеллектуалды желі қызметтерін және қызметтерді құру мен қызметтерді ұсыну
үшін инновациялық платформаны қамтамасыз етеді. Қосымша сервері физикалық
ерекшеленген құрылғы болғандықтан,желілік басқару деңгейінде орналасқан
Softswitch коммутаторына тәуелсіз. Бұл қызметтерді ұсыну функциясынан
бөліп, жаңа қызметтерді енгізуге көмектеседі [4].
Location Server: орналасу сервері. NGN желісіндегі Softswitch иілгіш
коммутаторлар құрылғылары арасында маршруттарды динамикалық бөлу үшін
қолданады. Ол тағайындалу пунктімен байланыс орнату мүмкіндігін анықтайды
және маршруттардың күрделілігін азайтады.
RADIUS (Remote Authentication Dial-In User Service) сервері,
шеттетілген шақырылатын тұтынушыларды аутентификациялау қызметінің сервері:
қолданушыларды орталықтан аутентификациялау үшін қолданады, парольды
шифрлейді, қызметтер мен сүзгіні таңдау және қызметтердің орталықтанған
тарификациясын жүргізу үшін қолданылады.
Media Resource Server (MRS): медиаресурстар сервері, негізгі және
жетілдірілген қызметтерді ұйымдастыру кезінде тарату ортасын өңдеу
функциясын орындау үшін қолданылады. Берілген функцияларға: қызметтердің
тоналды дабылды, конференц-байланыс қызметін, интерактивті дауыстық жауап
беру IVR (Interactive Voice Response), жазылған хабар және дауыс
қызметтерін қамтамасыз етеді.
Service Control Point (SCP): қызметтерді басқару түйіні.
Интеллектуалды желінің (ІN) негізгі түйіні болып табылады және абоненттік
мәліметтер мен қызметтер логикасын сақтау үшін қолданылады.
1.4.2 NGN қызметтеріне қосылуды ұйымдастыру. ОҚТЖ-ға қосылу үшін
абоненттік аймақ қолданылса, онда оның өткізгіштік қасиетін арттыру үшін
xDSL технологиясын қолдану мүмкін, ал жылжымалы байланыс желілерінде 3G
немесе 4G технологиясы қолданылуы мүмкін.
Келесі ұрпақ желісінің негізгі артықшылықтары:
- масштабтылығы жоғары;
- желінің модулды кеңеюі;
- әртүрлі өндірушілердің қондырғыларын қолдану;
- жаңа қызметтер мен желі элементтерін көліктік желімен тәуелсіз қосу;
- желі қорларын тиімді пайдаланғандықтан пайдалану құнының төмендігі;
- желінің толық байланыстылығы.
Сурет 1.5. NGN – дегі қызметтерді ұсыну
Қазіргі уақытта маңызды мәселе - байланыс операторларына NGN енгізу
қажеттілігі. Мұның басты себебі арналарды ауыстырған кезде трафикті тиімсіз
пайдалану болып табылады.
NGN желісі коммутация технологиясы бойынша сапалы қызмет көрсетеді
және айналмалы кестелерді тиімді ауыстырып қосады. Бұл қызметтер 1.4
суретте көрсетілген.
1.5-суретті талдай отырып, NGN абоненттерінің келесі қызметтері бар
екенін көреміз:
- Көп сервис желісінің соңғы түйіндерін және мультисервистік желіге
немесе дәстүрлі желіге қатынауды қамтамасыз ететін біріктірілген желілік
қосылыстар;
- Дәстүрлі желі абоненттері (OGR) Media Gateway (шлюздер) арқылы
мультисервистік желіге қосылады.
Осылайша, Түркістандағы заманауи телекоммуникация қызметтері нарығы
тұтынушы желісінің сандық және сапалық өзгеруімен, жаңа технологиялардың
жылдам дамуы мен бәсекелестіктің жылдам өсуімен сипатталады. Бұл ғаламтор
пайдаланушылардың саны, халықаралық байланыс операторларының өзара іс-
қимылының өсуі және берілетін деректер көлемінің артуымен байланысты.
Алайда, Түркістандағы қолданыстағы желілер тұтынушылардың барлық талаптарын
қанағаттандырмайды, сондықтан ағымдағы желілер келесі ұрпақтың NGN желісіне
ауысуы керек. Олар дыбыстық, деректер және бейне сияқты тәуелсіз көлік
жүйелерін бір жүйеге біріктіру және тұтынушыларға қосымша қызметтер ұсыну
арқылы телекоммуникация қызметтерінің жаңа деңгейін қамтамасыз етеді.
ADSL-технологиясы. ADSL (ассиметриялық сандық абоненттік желі) -
аналогтық телефон желісін лездік сандық желіге айналдыратын технология.
Басты мақсат - жоғары жылдамдықтағы телефондық ескертулерді, деректерді
беруді және жоғары сапалы желіні ұсыну. ADSL-ні пайдаланған кезде
интернетті бір уақытта қолдануға және интернетте сөйлесуге болады. ADSL
кеңжолақты технологиялық класс болып табылады. Деректерді беру жылдамдығы
7,5 Мбит с дейін, абоненттердің жылдамдығы 1,5 Мбит с дейін жетеді.
Қазіргі уақытта ADSL - xDSL үшін ең кең қолданылатын технология.
ADSL технологиясы стандартты абоненттік аналогты телефондық желілерді
жоғарғы жылдамдықты цифрлік желілерге түрлендіреді. Бір желіде телефонмен
сөйлесу мүмкіндігін сақтай отырып, өрілген жұп сымын қолдану (АТС-тен
абонентке дейінгі телефондық желі) ADSL технологиясының ерекшеліктерінің
бірі болып табылады. Бұл қосымша кәбіл тартуға артық шығын кетпейтінін
көрсетеді.
ADSL технологиясы деректерді ассиметриялық жіберуді талап ететін
қызметті көрсету үшін орындалған. Мысалы: сұраныс бойынша бейнені тарату.
Бұл кезде деректер ағыны тұтынушы жағына жіберіледі, бірақ тұтынушыдан
келетін деректер ағыны өте аз болады. Жалғану барысында ADSL қондырғысына
DSLAM мультиплексоры жалғанады. Телефон желісімен бір мезетте дауыс және
деректерді тарату үшін жиілік жолағын ағындарға бөлу керек: 4 кГц-ке
дейінгі жолақ - дәстүрлі телефон байланысын қамтамасыз ету үшін
қолданылады, ал деректерді тарату дабылы 4 кГц -тен 1 МГц- ке дейінгі
жиілік диапазонын қолданады.
Жоғарғы жылдамдықты ағындар бірнеше ағынға бөлінеді: 30-дан 138 кГц-ке
дейінге жиілік диапазоны 640 кБитс максималды жылдамдықтағы абоненттен
деректерді тарату үшін қолданылады. 150 кГц -тен 1,1 МГц-ке дейінгі жоғарғы
жиілік диапазоны төмен түсетін ағын үшін арналған. Мұнда өткізу
қабілеттілігі желі жағдайына байланысты, 8 Мбитс аралығында жетуі мүмкін.
Деректер ағынын тарату көбіне дискретті мультижиіліктік модуляция тәсілімен
орындалады.
ADSL технологиясын қолдану артықшылықтары:
- қолданыстағы телефондық байланыс жолдарын пайдалану;
- жоғарғы жылдамдықты деректерді тарату, яғни жаңа қызметке қосылу
мүмкіншілігі - сұраныс бойынша бейне, желілік ойындар, бейне бақылау және
бейне конференциясы, дистанциондық оқыту және т.с.с.;
- бір уақытта ғаламторға ену және телефонмен сөйлесу мүмкіндігі;
- тұтынушы қондырғысының қымбат болмауы, компьютерге қосылу үшін
интерфейсті таңдау мүмкіндігі (Ethernet, USB, PCI-карта).
Абоненттен провайдерге декректерді тарату жылдамдығы бірнеше
факторларға байланысты, абоненттік желі қашықтығы, мыс сымының диаметрі
және кәбіл изоляциясының кедергісі, тармақ көпірінің болуы, қиылысу
мөлшері, орам саны және т.с.с.
ADSL2+ технологиялары. ADSL2 (G.992.3,G.992.4) және ADSL2+
(G.992.3,G.992.5) стандарттарының мақсаты: таржолақты кедергі болғанда
деректерді үлкен қашықтыққа жіберу кезінде желінің өте жоғары өткізу
қабілеттілігін қолдану. Олардың артықшылықтары: абонент жағына деректерді
тарату жылдамдығының жоғарлауы, 12 Мбитс - ADSL2 және 24 Мбитс - ADSL2+,
байланыс арнасының сапасына сәйкестігі, арна жағдайының диагностикасы және
деректерді үлкен қашықтыққа жіберу мүмкіндігі. Бұл модуляция мен дабылды
өңдеу алгоритм сұлбаларының жетілдірілуінен, дестедегі деректердің
азаюынан, деректерді дұрыс кодтаудың әсерінен жүзеге асады.
ADSL2ADSL2+ технологиясында бір биттік квадратуралық- амплитудалық
модуляция және төрт жазықтықты 16-деңгейлік торлық кодалау жүзеге
асырылады. Бұл ұзындығы 3 км–ге дейін созылатын желілерде деректерді жылдам
жеткізуге және дабылшу қатынасын азайтуға көмектеседі. ADSL-да дестенің
ішіндегі 32 кБитс жолағында орналасқан қызмет ақпараты тұрақты көлемді
алып тұрады, ал ADSL2-де қызмет ақпаратының көлемі бағдарламалы, яғни төрт
пен 32 кБитс интервал аралығында керексіз шығындардың көлемін басқара
алады. Тұтынушыға керекті ақпаратты жіберу үшін қосымша 28 кБитс
қолданады. Нәтижесінде сапасы жақсы желілерде ақпаратты 12 Мбитс жолағында
жібереді. Ұзындығы 3,5 км-ден асатын желілерде ADSL2 технологиясы ақпаратты
ADSL-ге қарағанда 200м қашықтыққа жібереді, ал егер қашықтық бірдей болса
ADSL2 технологиясы ADSL-ге қарағанда ақпаратты 50 кБитс– қа тез жібереді.
Артықшылықтары мен мүмкіншіліктері:
- жақсартылғанжылдамдық пен қашықтықта таралу параметрлері;
- Диагностика және автоматты басқару;
- Қоректендіруді басқару мүмкіншіліктері;
- Жылдам қосылу;
- Толығымен цифрлік режим;
- Қондырғылардың өзара арекеттесу мүмкіншілігі.
ADSL2+ технологиясында жаңа функциялар көп және ADSL-ге қарағанда
бңрнеше артылықшылықтары бар: жұмыс істеу қашықтығы мен
жылдамдығыжоғарлатылған, желіге диагностика жасау, берудің қуатын басқару,
тез уақытта байланыс орнату және жақсартылған өзара қатынас. Қоректенуді
екірежиммен басқару энергияныңшығындалуын азайтады және ADSL-і бар
тұтынушыларға кез-келген уақытта қосылуды ұйымдастырады. Қореқтендірудің L2
режимі ақпаратты төмен жылдамдықтыжіберуге пайдаланылса, L3 режимі күту
режимі үшін немесе ұйқы режимі үшін қосылады. Осы функция энергияның
шығындалуын елу пайызға дейін азайтады.
1.5 Дипломдық жобаның мақсаты мен қойылымы
Жұмыстың негізгі мақсаты: Түркістан қаласында, NGN негізінде, Huawei
құрылғысының көмегімен, сөз және басқада мәліметтерді беру қызметін ұсыну,
қаладағы бар цифрлық арналарды тиімді пайдаланып желілердіңөнімділігін
арттыру және дестелік коммутациялар технологиясы бойынша қызметтер көрсету
негізінде көліктік желіні құру.
Осы жұмыстың мақсатын анықтау үшін телекоммуникациялық операторлар
ұсынған NGN желілерін енгізу стратегиясын қарастыру қажет. NGN желілеріне
көшу үш негізгі топтан тұрады.
Бірінші топ екі жағдайда қолайлы: жаңа желі құрылады; Сіз қолданатын
барлық коммутациялық және таратқыш жабдықтар ауыстырылуы керек.
Революциялық стратегия туралы нұсқаулар өте сирек.
Екінші топ - операторлар желіні түрлендірудің нақты жоспарын жасайды.
Бұған аналогы - жалпы телефон байланысы үшін телефон желісін цифрлау
кезеңінде қабылданған қосылатын желі тұжырымдамасы.
Үшінші топ - мұқтаж оператор, ескірген коммутация станцияларының пайда
болуын көрсетіп, арал сияқты өзіндік NGN желісін құрастырады.
Жұмыстың басты мақсаты абоненттерге телекоммуникацияның сапасы мен
сенімділігін қамтамасыз ету және телекоммуникация қызметтерінің қосымша
түрлеріне сұранысты қанағаттандыру болып табылады.
Технологиялық мақсаттары:
- дыбыстық жол қозғалысы технологиясының тегіс құрылысы нәтижесінде
заманауи телефон желісінің тиімді көпфункционалды құрылымын құру;
- NGN деректер желісімен қоғамдық желінің конвергенциясы;
- желіні бақылау және басқарудың бірыңғай жүйесін құру;
Желінің сенімділігін арттыру. Баяндамада келесі мәселелер
қарастырылады:
- ең тиімді желіні орнатуды анықтау;
Жабдықтың сипаттамасы;
- жабдықтарды есептеу;
- өмірдің қауіпсіздігі;
- экономикалық тиімділікті есептеу [5].
2 Құрылғы таңдау және жобалау бөлімі
2.1 Түркістан қаласында NGN желісін жобалау
NGNкелесі ұрпақ желісі желінің жаңа концепциясы болып табылады. Ол
өзінің бойында дауыстық функцияларды, QoS қызметкөрсету сапасы мен
коммутацияланатынжеліні біріктіреді. NGN желісі қолданыстағы
телекоммуникациялық желілердің эволюциясын білдіреді, ол желілер мен
технологиялардыңбірігуінен байқалады. Осының арқасында телефонияның
дәстүрлі қызметтерінен бастап мәліметтерді таратудың әртүрлі қызметтерімен
аяқталатын қызметтердің кең көлемін тіркеуге болады.
Бұл үлкен көлік жүйесі. NGN Huawei желісіне қосылу Softswitch арқылы
қосылады.
Бастапқыда дәстүрлі TDM телефон желісі - бастысы, NGN желісі -
резервтік болып табылады. Өткізу жолағы кеңейтілсе, NGN желісі кілт болып
табылады және көлік дерекқорлары арасында байланыс орнату мүмкіндігі бар.
GN желісін құруда қолданыстағы ОҚТЖ желісінің болуы.
Softswitch архитектуралық сәулетімен Түркістан желісінде салынған ОҚТЖ
негізінде электронды коммутациялау арқылы келесі ұрпақ технологияларын
пайдаланудың тамаша мүмкіндігі бар екенін көруге болады. Ол үшін басқару
панелі мен шлюздер арасында виртуалды арналар ұйымдастырылады. Ол АТС
ғимаратында орналасқан. Осылайша, сенімді және икемді коммутатор арқылы
қала желісін құру кезінде сандық ағындарды басқару үшін бір Softswitch
қосқышы қажет.
Түркістан қаласында орналасқан NGN желісі А қосымшасында көрсетілген.
Бірінші кезеңде шлюздер қолданыстағы цифрлық терминалдарға және ADSL
байланыс түйініне қосылған. Осы әдіспен құрылған желі инфрақұрылымы екі
параллельді мәселені шешеді. Бұл: жоғары жылдамдықты желі байланысы және
ресиверге қосылу үшін жаңартылған. Осылайша, желіні жаңартуға және барлық
станцияларды Softswitch-ге қосуға негізделген желіні жалпы коммутациялық
желіге біріктіруге болады.
2.2 Жұмыстың техникалық сипаттамасы
Берілген дипломдық жобада Түркістан қаласында NGN желісін
дестелеркоммутациясы технологиясымен ұйымдастыру қарастырылады.
NGN келесі ұрпақ технологиясыжелісіне келесі компоненттер кіреді:
- қосылу деңгейі;
- дестелік транспорттық желілер деңгейі;
- транспорттық шлюздер деңгейі;
- бағдарламалық коммутаторлар деңгейі.
Қосылу деңгейі. Функцияcы әртүрлі қолданушы топтарына қызметтердің
максималды санын қосуды қамтамасыз ету. Түркістан қаласындығы АТС-терге
қондырылатын қосылу деңгейінің негізгі компоненті ретіндемультисервистік
абоненттік қосылу қондырғылары жатады. Оларға дәстүрлі телефония
қызметтері, кеңжолақтықосылу және ІР технологиясы бойынша аналогты
порттарға қосылу, ADSL –дың порттары мен IP DSLAM құрылғыларына ADSL
порттары біріктіріледі.
IP DSLAM құрылғысын АТС-2, АТС-3 және АТС-4 ғимараттарында
орналастырамыз және қосылу желісін кеңейту үшін ADSL 2+ порттарды да
қосамыз.
Дестелік траспорттық желі деңгейі. Желінің осы деңгейінде дестелерді
құру, басқару, дестелер коммутациясы және бірігулердімаршруттау жүзеге
асырылады. Дестелік транспорттық желі деңгейінің негізгі компоненттері
мультисервисті маршрутизаторлар және үлкен сыйымдылықты коммутаторлар болып
табылады.
Осы жобада ғаламтор желісіне кеңжолақты қосылуды дамыту үшін
транспорттық ІР желісін тұрғызу қарастырылады.
Транспортты шлюздер деңгейі. Транспорттық шлюздер арна коммутациясымен
дәстүрлі желілер мен дестелеркоммутация желілер арасындағы
өзараәрекеттесуді қамтамасыз етуге арналған. Жобада ТМG –ді АҚТС
ғимаратында орналастыру қарастырылды. Осы қондырғыныОҚТЖ желілермен
біріктіру үшін ОКС №7 сигнализациясықолданылады. Қала желісіндегі ADSL
қолданушылар санын көбейту үшін қосымша 12 дана SSG функционалдығы бар
7206VXR маршрутизаторларынқолданамыз.SSG-ді АТС 2 желісінің негізгі
трафиктер агрегациялау түйініне орналастырамыз.
Бағдарламалық коммутаторлар деңгейі. SoftSwitch бағдарламалық
коммутаторы транспорттықжеліде трафик ағындарын орталықтанған
интеллектуалды басқаруды жүзеге асырады. Ол IP AMG мен TMG арасында өтетін
дауыстық шақыруларды келесі деңгей (қосымшалар деңгей) қызметтерін ұсына
отырыплогикалық басқаруды қамтамасыз етеді. Әр түрлі
өндірушілердіңқұрылғылары желіге қосылукезінде максималды иілгіштікті
қамтамасыз ету үшін MGCP, H.248Megaco, SIP, H.323 т.с.с. әр түрлі басқару
хаттамаларын қолданады. SoftSwitch коммутаторына енгізілген иілгіштік
бағдарламалық коммутатордың функционалдығыорталықтандыру немесе желі бойына
таратудықамтамасыз етеді, ол соның арқасында желінің жеткілікті
сенімділігін тудырады. IP DSLAM құрылғысын АТС-2, АТС-3 және АТС-4
ғимараттарында орналастырамыз және қосылу желісін кеңейту үшін ADSL 2+
порттарды қосамыз.
2.3 NGN желі қондырғылары
Қондырғыны таңдауда келесі параметрлерді ескереміз:
- қондырғылардың барлықтүрлерінің өндіргіштігі мен масштабталуы;
- сигнализация хаттамаларыныңбарлық түрлерін қолдау;
- NGN архитектурасына сай болу керек.
NGN құрылғысын таңдау үшін үш өндірушінің құрылғыларын қарастырамыз:
Nel Centrex. Veraz Networks и Huawei Technologies. 2.1-ші кестеде осы
компанияларың NGN құрылғыларының салыстырылуы келтірілген.
Кесте 2.1. Centrex, Veraz Networks, Huawei Technologies құрылғыларын
салыстыру
Компания Net Centrex (CCS) Vera Networks Huawei Technologies
(Control (U-SYS)
Switch, I-Gate)
Қолданылу Франция мен АҚШ, Ресей, Барлық жүйелер
Италияда қосылуы Германияда арасында әлемде ең
іске асырылған қосылуы іске көп қолданылады
асырылған (Қытай, Англия,
Ресей)
Номерлер 1 00000 дейін 1000000 аса 2000000 аса
өндіргіштігі
NGN Жоқ. CCS дауыстық Иә Иә
архетектурасына сызбаны іске
сәйкес келуі асырады
Протоколдарды Конвертерлер SIP. H 323. S1P. Н323. MGCР.
қолдау көмегімен SIP. MGCP.Н 248. Н.248. ОКС№7. DSS-1
H.323. MGCP. ОКС№7 ОКТ№7. DSS-1
және PRI
Абоненттік Шеттік Мультисервис Абоненттік шлюз және
шлюздер өндірушілерден тік абоненттік мультисервистік
шлюз қосылу жүйесі
Медиаресурста р CCS-те тұрғызылған Сыртқы Иә
сервері өндірушілер-
ден
Интеграциялан Шеттік Сыртқы 4 тен 32 нөмірге
ған IAD қосылу өндірушілерден өндірушілер- дейін өзінің қатары
құрылғысы ден
Soft Phone Иә Сыртқы Иә
бағдарламалық өндірушілер-
абоненті ден
2.1-кестеге талдау жасай отырып Huawei Technologies U-SYS
компаниясының NGN қондырғыларыбарлық талаптарға сай келетінін көруге
болады. U-SYS жүйесінде, бізге қажетті, сигнализация хаттамаларын қолдануға
болатын, жеткіліктіөндіргіштікке ие барлық қондырғылар бар екенін көріп,
Huawei Technologies U-SYS компаниясының жабдықтарын таңдаймыз.
2.4 Huawei Technologies U – SYS жүйе қондырғысы
NGN желісінің қызметі қоңырауды басқару функциясынан бөлініп, ашық
және таратылған архитектурамен ерекшеленеді және қоңырауды бұру функциясы
ажыратылады. Интерфейс және ашық протокол көптеген ыңғайлы және қолайлы
қызметтерді ұсынады, бірақ қызмет көрсетуді оңтайландыруға мүмкіндік
беретін желілік инфрақұрылым мен коммутация терминалының түріне тәуелді
емес. 24 сағаттық коммутация желісі телефон желілерін, деректер желілерін
және кабельдік теледидар желілерін біріктіруді жылдамдатады. Желіні басқару
қабаты басқару функцияларын медиа ағындарынан бөлетін ашық және тәуелсіз
желілік басқару платформасы. Тәуелсіз желіні басқару деңгейінде шақыруды
басқарудың негізгі функциялары бағдарламаланатын, бағдарламаланған,
маршруттау, қолжазба және басқару болып табылады және пайдаланушыларға
басқару хаттамаларын және олардың қажеттіліктеріне сәйкес коммутациялық
қызметтерді жеңілдетуге мүмкіндік береді. NGN желісі мемлекеттік жергілікті
ұялы байланыс желісімен, 3G 3G желісімен, интеллектуалды желімен,
Интернетпен және байланыс құралдарын пайдаланып, басқа да желілермен PSTN,
PLMN және бәсекелес шлюздермен бәсекелесе алады. Қарапайым пайдаланушылар
жұртшылық үшін каскадты ақпаратты бере алады терминалдар немесе
мультимедиалық терминалдармен NGN желісін коммутацияланған қол жеткізу
желісін қосылып қосуға болады. Және бизнес пайдаланушылар барлық
өндірушілердің талаптарына сай келетін интеграцияланған деректер кіру
құралы (IAD), пайдалана отырып, Media Access (MG) арқылы желіге қатынаса
алады.
2.5 Иілгіш коммутатор
SoftX3000 - көп функционалды, жоғары сапалы, икемді, жоғары сапалы,
икемді коммутатор, NGN желісін басқару және дауыстық байланыс үшін
қосылымды басқару, сондай-ақ мультимедиялық қызметтер және IP желісі
бойынша деректерді беру. SoftX3000 әртүрлі қызметтер мен ірі желілік
қосылымдарды ұсынуға қабілеттілікпен ерекшеленеді. 2.1-сурет SoftX3000
физикалық құрылымын және оның басқа компоненттермен байланысын көрсетеді.
Сурет 2.1. SoftX3000 қондырғысының физикалық құрылымы және оның басқа
компоненттермен өзара байланысы
SoftX3000 аппараттық құрылымы үш жүйеден тұрады: қызметтерді өңдеу;
техникалық қызметті басқару және қоршаған орта мониториг жүйелерінен.
Қызметтерді өңдеу жүйесі немесе негізгі жүйе - SoftX3000 негзгі
компоненті. ОлOSTA сөресінен жәнежалғастыру қондырғыларынан тұрады. Бұл
жүйе қызметтерді өңдеу және басқару қорларының функциясын орындайды.
SoftX3000 қондырғылары арасындағы өзара байланысты қарастырайық. OSTA
сөрелері бір-бірімен екі LAN коммутаторы арқылы (0-ші жазықтықтағы LAN және
1-ші жазықтықтағы LAN) жалғанады. Әрбір сөре LAN коммутаторларына Ethernet
кәбілі арқылы жалғанады.
OSTA сөрелері сыртқы желіқондырғыларымен уақытты тығыздау
интерфейстерімен (TDM; Time-Division Multiplexing) немесе IP
интерфейстерімен қосылады. Сонымен қатар OSTA сөресі мен негізгі O&M
жүйесініңBAM және iGWB екі LAN коммутаторы арқылы (0-ші жазықтықтағы LAN
және 1-ші жазықтықтағы LAN) жалғанады. Оларда LAN коммутаторларына Ethernet
кәбілі арқылы қосылады.
Жүйенің сыйымдылығы OSTA сөресіне (1-ден 18-ге дейін) байланысты
кеңейтіледі.
Техникалық қызметті басқару жүйесі немесе O&M жүйесі ВАМ авариялық
жұмысшы стансасынан және iGWB жалғастыру қондырғысынан тұрады. Қондырғылар
арасындағыөзара байланыс төрт аспектіден тұрады.
Біріншісі, ВАМ авариялық жұмысшы стансасы мен iGWB жалғастыру
қондырғысының аралығы екі LAN коммутаторы арқылы (0-ші жазықтықтағы LAN
және 1-ші жазықтықтағы LAN) жалғанады.Оларда LAN коммутаторларына
Ethernetкәбілі арқылы қосылады. Егер ВАМ дұрыс жұмыс істер тұрса, онда екі
LAN коммутаторынан ажыратылады. Ал егер авариялы жағдай туындаса, онда ол
екі коммутаторға да қосылады.
Екіншісі, ВАМ активтірезервті iGWB болғанда ВАМ екі коммутаторға да
жалғанады және жұмысшы стансалары TCPIP хаттамасымен концентраторарқылы
тұтынушысерверрежимін орындайды. Концентратор сыртқы қондырғы үшін желіні
басқару интерфейсін қолдайды.
Үшіншісі, активтірезервті iGWB блоктары биллинг орталығымен Ethernet
кәбіліарқылы жалғанады. Ол FEарнасын сыртқы қондырғылармен қосады.
Төртіншісі, авариялы жұмысшы станса ВАМ резервті көшірмесін құрайды,
яғни егер ВАМ істен шықса, онда жұмысшы станса 0-ші және 1-ші жазыөқтықтағы
коммутаторларменEthernet кәбілі арқылы ВАМ функциясын орындайды.
Қоршаған орта мониторинг жүйесі қорекпен қамтамасыз ету модулінен,
вентилятор модулінен және мониторинг модулінен тұрады. Бұл жүйе SoftX3000
қондырғысыныңжұмыс режимін қадағалайды.
2.2-ші суретте SoftX3000 қондырғысында қолданылатын шиналар
көрсетілген. OSTA сөресінде төрт түрлі шинақолданылады: қорларды бөлу
шинасы, Ethernet шинасы, Н.110 шинасы және тізбектелген порт шинасы. Бұл
шиналар SoftX3000 қондырғысының сөрелер арасындағы барлық: байланысты,
бағдарлама жүктемесін деректер мен авариялық дабылдарды беру функцияларын
қолдайды.
Қорларды бөлу шинасы бір сөредегі IFMI BSGI FCCU FCSU CDBI MRCA
MSGI платаларының техникалық қызмет етілуін және басқарылуын SMUI блогы
арқылы орындайды.
2.3-ші суретте А және В шиналарының бөлу қорларының сұлбасы
көрсетілген. Әрбір шинаның өткізу қабілеттілігі -2 Гбитс. Бұл қорлардың
жағдайын басқару SMUI блогы арқылы орындалады.
Сурет 2.2. SoftX3000 қондырғысында қолданылатын шиналар көрсетілген
Сурет 2.3.А және В шиналарының бөлу қорларының сұлбасы
А қорының 6-шы слоттағы SMUI сөренің сол жағында орналасқан алдыңғы
платалардыбасқарады. В қорының 8-ші слотындағы SMUI сөренің оң жағында
орналасқан ALUI және UPWR платаларынан басқа алдыңғы платалардың жұмысын
басқарады. 7-ші және 9-шы слоттағы HSCI платасы ішкі PCI шинасы арқылы
жалғанады. Қорларды бөлу шиналарының арасындағы өзара байланысосылай
қамтамасыз етіледі.
Байланыстың дәстүрлік желісін NGN желісі арқылы арттыру және
интеграциялау үшін SoftX3000 қондырғысынтүрлі мақсаттарда қолдануға болады:
– құрылғы толығыменен PSTN желісі қызметінің мүмкіндіктеріменен
сәйкестендірілген және түрлі хаттамаларды қолдайды, айтатын болсақ MGCP
медиашлюзді басқару хаттамасы, Н.248 хаттамасы, байланыс сеансын
инициализациялау SIP хаттамасы және Н.323 хаттамасы. Дәстүрлі телефондық
терминалдар PSTN, MGCP қолдайтын дестелі терминалдар, Н.323, SIP немесе
Н.323 терминалдары SoftX3000 қондырғысына қосылады. Сонымен қатар SoftX3000
қондырғысы мультимедия қызметінің ақырғы станциясы ретінде қолданылады;
– SoftX3000 қондырғысы дәстүрлі PSTN желісінің сигнализациясын, мысалы
жалпы арналық сигнализацияжүйесін ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
