1. КАБЕЛЬДІ ТАҢДАУ ЖӘНЕ ТАЛШЫҚТЫ ОПТИКАЛЫҚ ТАРАТУ ЖҮЙЕСІ (ТОТЖ) ЕКІНШІЛІК ПАРАМЕТРЛЕРІН ЕСЕПТЕУ

1. 1 Жобаланатын талшықты оптикалық байланыс жолы (ТОБЖ) үшін кабельді таңдау

Байганин - шұбарқұдық - Қандыағаш дистанциясындағы ТОБЖ үшін ЖАО (ЗАО) «Москабель-Фуджикура» фирмасының бір модалы 12-ші талшықты оптикалық кабелін таңдаймыз.

622 Мбит/с жылдамдықпен аппаратты тарату үшін λ=1550 нм толықн ұзындығында жұмыс істейтін 12 - талшықты кабельді пайдаланамыз.

Ұсынылатын кабель G652 МККТТ рекомендациясына және қосымшаларына толық сәйкес келеді. Сонымен қатар ол МЭК спецификациясына соның ішінде ТЕС791-1, IEC 794-2 нұсқауларына сәйкес келеді.

Кабель сипаттамалары:

  • 12 бір модалы талшықтар;
  • жұмыстық толқын ұзындықтары 1310 нм және 1550 нм;
  • металл емес орталық элементі;
  • оптикалық модульдері SZ типті өрумен;
  • қуыстар мен оптикалық модулдер толық толтырылған;
  • сыртқы қабаты полиэтиленнен;
  • кабель тегістей диэлектрлік.

Кабель типі: ОМЗКГМ - 10 - 01 - 0, 22 - 4 . . . 30 [144] - (20, 0) [7, 0] .

Кабель 12 - талшықты. Талшықтар таралуы келесідей:

  • 4 талшық STM-1-ді 1+1 (резерв схемасы бойынша таратуға пайдаланылады;
  • 4 талшық «салқын» резерв болып табылады;
  • 2 талшық 155 Мбит/с (STM-1) жылдамдықпен аудандық (облыстық) байланыс үшін РУТ (ГУТ) -те бөлінгенде оптикалық сигналды таратуда пайдаланылады;
  • 2 талшық облыстық байланыстардың «салқын» резерві үшін пайдаланылуы мүмкін.

ОМЗКГМ - 10 - 01 - 0, 22 - 12 [144] - (20, 0) [7, 0] 3. 1 - суретте көрсетілген.

omzkg_1v

ОМЗКГМ - 10 - 01 - 0, 22 - 4 . . . 30 [144] - (20, 0) [7, 0] кабелі сыртқы түрі

Кабельдің оптикалық көрсеткіштері

Көрсеткіштері
Өлшем бірлігі
ОГ типі үшін
Көрсеткіштері:

1310 нм, 1550 нм толқында өшу коэффициенті

Өлшем бірлігі: дБ/км
ОГ типі үшін: 0, 22
Көрсеткіштері:

Нөлдік дисперсия толқын ұзындығы

Өлшем бірлігі: Нм
ОГ типі үшін:
Көрсеткіштері:

1285-1330нм, 1550нм толқын ұзындығындағы хроматикалық дисперсия

Өлшем бірлігі: пс/нм•км
ОГ типі үшін:

(1530-1565нм)

1, 0-6, 0

Көрсеткіштері:

Нөлдік нүктедегі дисперсия қисығы еңкеюі

Өлшем бірлігі: пс/км•нм2
ОГ типі үшін:
Көрсеткіштері:

Поляризациялық модалық дисперсия

Өлшем бірлігі: пс/км1/2
ОГ типі үшін: 0, 5

ОМЗКГМ кабелінің техникалық көрсеткіштері

Арналуы
Барлық топтағы топырақта, тек мұз қатудың деформацияға ұшырағаннан басқа, кабелдік канализацияда, турбаларда, блоктарда, көпірлер мен шахталардағы коллекторларды, терең емес батпақта және кеме жүрмейтін өзендерде кабель салу үшін
Арналуы: Оптикалық талшық түрі:
Барлық топтағы топырақта, тек мұз қатудың деформацияға ұшырағаннан басқа, кабелдік канализацияда, турбаларда, блоктарда, көпірлер мен шахталардағы коллекторларды, терең емес батпақта және кеме жүрмейтін өзендерде кабель салу үшін: Нөлдік ағысқан дисперсиясы бар бірмодалы
Арналуы: Оптикалық талшықтар саны
Барлық топтағы топырақта, тек мұз қатудың деформацияға ұшырағаннан басқа, кабелдік канализацияда, турбаларда, блоктарда, көпірлер мен шахталардағы коллекторларды, терең емес батпақта және кеме жүрмейтін өзендерде кабель салу үшін: 12
Арналуы: Сыртқы диаметрі
Барлық топтағы топырақта, тек мұз қатудың деформацияға ұшырағаннан басқа, кабелдік канализацияда, турбаларда, блоктарда, көпірлер мен шахталардағы коллекторларды, терең емес батпақта және кеме жүрмейтін өзендерде кабель салу үшін: 16, 7 мм
Арналуы: Массасы
Барлық топтағы топырақта, тек мұз қатудың деформацияға ұшырағаннан басқа, кабелдік канализацияда, турбаларда, блоктарда, көпірлер мен шахталардағы коллекторларды, терең емес батпақта және кеме жүрмейтін өзендерде кабель салу үшін: 480 кг/км
Арналуы: Рұқсатты тартылу күші
Барлық топтағы топырақта, тек мұз қатудың деформацияға ұшырағаннан басқа, кабелдік канализацияда, турбаларда, блоктарда, көпірлер мен шахталардағы коллекторларды, терең емес батпақта және кеме жүрмейтін өзендерде кабель салу үшін: 7, 0 . . . 20, 0 кН
Арналуы: Рұқсатты топтасу күші
Барлық топтағы топырақта, тек мұз қатудың деформацияға ұшырағаннан басқа, кабелдік канализацияда, турбаларда, блоктарда, көпірлер мен шахталардағы коллекторларды, терең емес батпақта және кеме жүрмейтін өзендерде кабель салу үшін: 0, 9 кН/см-ден кем емес
Арналуы: Иілу минималды радиусы
Барлық топтағы топырақта, тек мұз қатудың деформацияға ұшырағаннан басқа, кабелдік канализацияда, турбаларда, блоктарда, көпірлер мен шахталардағы коллекторларды, терең емес батпақта және кеме жүрмейтін өзендерде кабель салу үшін: 335 мм
Арналуы: Пайдалану температурасы
Барлық топтағы топырақта, тек мұз қатудың деформацияға ұшырағаннан басқа, кабелдік канализацияда, турбаларда, блоктарда, көпірлер мен шахталардағы коллекторларды, терең емес батпақта және кеме жүрмейтін өзендерде кабель салу үшін: - 40 . . . + 600С
Арналуы: Құрылыстық ұзындығы
Барлық топтағы топырақта, тек мұз қатудың деформацияға ұшырағаннан басқа, кабелдік канализацияда, турбаларда, блоктарда, көпірлер мен шахталардағы коллекторларды, терең емес батпақта және кеме жүрмейтін өзендерде кабель салу үшін: 1 м-ге дейін
Арналуы: Қызметтік мерзімі
Барлық топтағы топырақта, тек мұз қатудың деформацияға ұшырағаннан басқа, кабелдік канализацияда, турбаларда, блоктарда, көпірлер мен шахталардағы коллекторларды, терең емес батпақта және кеме жүрмейтін өзендерде кабель салу үшін: 25 жылдан кем емес

Талшықты оптикалық кабельдің (ТОК) сыртқы қабығына қарағанда жоғары сыну коэффициент бар өзекшесі GeO>2 (гермонит қостотығы) қосымшасы бар SiO2 (кремний қостотығы) -нан тұрады.

ТОК-тың жабылғысы материалы да SiO2. Негізгі жабылғы - UV акрелат. әртүрлі модульдерде ол екі қабатты түрде қолданылады. Ішкі қабат сыртқыға қарағанда әлдеқайда жұмсақ. Бұл шыны талшықты микроиілгендегі және абразивті тозудағы шығындардан қорғайды. Негізгі жабылғы өлшемі 250 мкм ± 15мкм-ге тең. Негізгі жабылғы алып тастау керек болғанда механикалық құралдар көмегімен жеңіл аласталады. Жабылғыны алып тастау үшін ешқандай химиялық құрамдар керек емес.

Талшық, буферлік турба деп аталатын оптикалық модуль ішіне салынады. Буфер ішінде бір немесе одан көп талшықтарды орналастыруға болады; талшықтар статистика жағынан турба ортасында еркін жатады. Буферді бұрау нәтижесінде аса тартылу шамамен 0, 3-0, 5%-ды құрайды. Бұл дегеніміз, егер кабельге тартып созатын күш берілсе, осыдан және де өзекшеге, кең ауқымда салыстырмалы ұзару талшық жүктемесіне әсер етпейді және өшудің ұлғаюы білінбейді. Буферлік турба әдісі температура айырмашылықтарында кабельдің қысымдалу немесе ұлғаю жағдайында да қолданылады. Осы құрылым көлденең қысымдауға да жақсы қорғаныс бола алады.

ОМЗКГМ

Қорғаушы шланг

Болат сым

ПЭ-ден қабық

Орталық күштік шыныпластик элемент

Модуль

Гидрофобты компаунд

3. 2 - сурет. ОМЗКГМ типті кабель конструкциясы.

Кабельдің құрылыстық ұзындығын 6 км-ға тең деп аламыз, жолдағы минималды өшуді қамтамасыз ету үшін.

Кіріспе

Сәулелік жол дөңгелек немесе төртбұрышты диэлектрлік (стержень) болып табылады, диэлектрлік жабылғымен (қабықпен) қоршалған өзекше деп аталады. Сәулежолды және де жабу түріндегі екінші жабылғымен қоршайды, ол талшықтың механикалық қорғаушысы; жаб сонымен қатар іштен түсетін немесе талшық сыртынан келетін жарықты жұтқыш қызметін атқарады. Сондай-ақ ол талшық өзекшесінен (қабықтың) жабылғының сыртқы шекарасынан толық шағылысу жасамайтын жарық сәулелерінің кез келген зиянды интерференциясын басып тастайды, олар жабумен жұтылады.

Талшықтардың негізгі үш түрі бар: сатылы сыну коэффициенті бар көпмодалы, сыну коэффициентінің жайлап өзгеруі бр көпмодалы және бір модалылар.

Сатылы сыну коэффициенті бар көпмодалы сәулежол өзекше мен жабылғы арасындағы шекарада сыну коэффициентінің шұғыл өзгерісі болуымен сипатталады.

Сыну коэффициентінің жайлап өзгерісі бар көпмодалы сәулежол талшық оптикалық өсіне қарай бағытта сәуленің үздіксіз ауытқуы түріндегі жарық таралуы болуымен сипатталады.

Жарық кішкене ГШ бар облыстарда тезірек таралады, ал бұл таралу уақытының айырмасының төмендеуіне яғни дисперсиясына әкеледі. Дисперсия минималді болады, егер профиль пішіні параболикалыққа жақындаса.

Бірмодалы сәулежолдардың жиіліктер жолағының шектік енуі және таралудың белгілі сипаттамалары бар. Ол аса көлемді ақпаратты алыс қашықтықтарға таратуға идеалды түрде жарайды. Бірмодалы сәулежолдардың сыну көрсеткіштері әртүрлі болады.

Сипаттамалары: λ = 0, 85 мкм NA=0, 1-ге тең болғанда өшудің 1 дБ/км-ге тең шектік мәні бар. Жиіліктер жолағы 40 ГГц⋅км-ге тең және материалдағы дисперсиямен және сәулежолдық дисперсиямен шектеледі.

Оптикалық күшейткіштері бар көп каналды ТОТЖ толық ұзындықтары жұмыстың диапазонында 1, 55 мкм мөлдірлік терезесінде жұмыс істеуге арналған. Қолдану коды бойынша оптикалық жымдастыру классификациясына сәйкес оптикалық күшейткіштері бар көпканалды ТОТЖ-рі келесі типтегі бірмодалы талшықтары бар оптикалық кабельдермен жұмыс істе алады:

  • МСЭ-Т G. 625 (SMF-single mode fiber) нұсқауына сәйкес стандартты талшық;
  • МСЭ-Т G. 653 (DSSMF-dispersion shifted single mode fiber) нұсқауына сәйкес 1, 55 мкм тасқын ұзындықтарына ығысқан дисперсиясы бар талшық;
  • МСЭ-Т G. 655 (NZ DSSMF-non-zero dispersion shifted single mode fiber) нұсқауына сәйкес нөлдік емес ығысқан дисперсиясы бар талшық.

1, 55 мкм терезедегі өшуі бойынша түгел талшықтың үш типі де шамамен бірдей, бірақ хроматикалық дисперсиясы сипаттамаларымен ерекшеленеді. Бір арнасы ТОТЖ-лер үшін SMF-қа қарағанда DSSMF-ті қолдану кең жолақтылық бойынша регенерация учаскесінің ұзындығы айтарлықтай үлкейтуге мүмкіндік береді, өйткені DSSMF үшін нөлдік дисперсия толқын ұзындығы λ0 1, 55 мкм жұмыс диапазоны ортасына жылжыған. Бірақ та оптикалық күшейткіштері бар көпарналы. ТОТЖ үшін нәтиже теріс болып шығады, өйткені осы жағдайда болатын сызықты емес эффектілер әсері λ0/5/ толықн. Ұзындығы төңірегінде шұғыл өседі.

Жоғары өткізгіштік қабілеті бар ТОТЖ үшін SMF-ді қолдану (бір арналы үшін ≥ 10Гб/с және көпарналы ТОТЖ үшін ≥ 40Гб/с) регенерация учаскесі толқын ұзындығы шұғыл төменеуінен іс жүзінде мүмкін болмайды. Сондықтан жоғарғы өткізгіштік қабілеті бар көпканалды ТОТЖ үшін талшықтық үшін типін - NZDSSMF-ні қолданған қолайлы, DSSMF-мен салыстырғанда оның ерекшелігі 1, 55 мкм терезеде λ0 толқын ұзындықтары жұмыс диапазонының шегінен шығарылған, бірақ SMF-пен салыстырғанда 1, 55 мкм терезесінде дисперсияның әжептәуір төменгі мәніне ие. 3. 3-кестеде бірканалды ТОТЖ үшін әртүрлі тарату жылдамдықтарында және SMF талшығында оптикалық құрылғыны (ОК) қолдану варианттарындағы регенерация учаскесінің сәйкесті созылу қашықтығы (км-мен) берілген.

Регенерация учаскесі созылу қашықтығы сипаттамсы

Вариант ОК

f, Мб/с

I, км
II, км
III, км
IV - 1, км
IV - 9, км
Вариант ОКf, Мб/с: 155
I, км: 144
II, км: 204
III, км: 236
IV - 1, км: 234
IV - 9, км: 208
Вариант ОКf, Мб/с: 622
I, км: 114
II, км: 174
III, км: 218
IV - 1, км: 216
IV - 9, км: 190
Вариант ОКf, Мб/с: 2500
I, км: 66
II, км: 126
III, км: 194
IV - 1, км: 192
IV - 9, км: 166

Жолдық арнажол схемасын ОҚ-ны қосу варианттары: ОҚ-сыз схема; ІІ - ОҚ бар схема таратуға (ОҚ1) ; ІІІ екі ОҚ бар схема тарату мен қабылдауға (ОҚ1, ОҚ2) ; IV - ІІІ схема + n аралық күшейткіштер (ОҚ3) .

Кестеден көрініп тұр, ең арзан SMF оптикалық кабельді қолдануға тарату жылдамдығы өсуімен регенерация учаскесінің ұзындығы шұғыл кішіреюін аламыз. Осы тәуелділікті төмендету үшін DLF компенсациялық дисперсиясы бар талшықтарды немесе PDC пассивті компенсаторларды пайдалану мүмкіндігі бар.

Перспективада 10 Гб/с өткізгіштік қабілеті бар ТОТЖ жобалағанда бірарналы ТОТЖ үшін және 40 Гб/с дейін көпарналы ТОТЖ үшін SMF ііндегі талшықтар негізінде ОК қолдану тіптен тиімді болуы мүмкін, өйткені ол NZDSSMF типті талшықтарға қарағанда әлдеқайда арзан. Бірарналы ТОТЖ үшін PDC орнына DSSMF талшықтары негізіндегі кабель пайдаланылуы мүмкін, бірақ көпарналы ТОТЖ үшін SMF типті талшықтарды пайдаланған тиімді.

2. Талшық көрсеткіштерін есептеу және оптикалық кабель типін таңдау

Жолдық (жиілік) жабдық тарату ортасы ретінде бірмодалы талшықтар пайдаланылады. Сатылы сыну коэффициенті бар оптикалық талшық көрсеткіштері есебін жүргізейік.

Сатылы профилді сану көрсеткіші бар талшықтық сәулежолда бірмодалық режимі болуы үшін, нормаланған жиілік V 2, 405-тен кіші немесе оған тең болуы қажет. V шамасы келесі формуладан анықталады:

мұнда а - әулежол зекшесі диаметрі;

λ - сәулелену толқын ұзындығы;

NA - талшықтық сәулежол сандық апертурасы; π = 3, 14.

Сандық аператураның физикалық түсінігі мынада, ол өсі сәулежол өсінде жататын сәулелер конусын көрсетеді. Осы конуста жатқан сәулежол қырына түскен барлық сәулелер, сәулежолмен бағытталатын болады. Сандық апература сәулежолдың маңызды сипаттамасы. Оны келесі формуладан табады:

мұнда nо - сәулежолға қарағанда сыртқы ортаның сыну коэффициенті;

- сәулежол апертуралық бұрышы;

- өзекше мен жабылғының сыну көрсеткіштері салыстырмалы айырмасы:

Бірмодалық сәулежолдар үшін ITU-T нұсқауларына сәйкес, оның шамасы = 0, 0036, ал NA мәні 0, 1-ден 0, 12 аралығында жатуы тиіс.

Бірмодалы талшықтарды дайындап жасағанда өзекшенің ең көп тараған сыну көрсеткіші мәні n1=1, 468 деп алынады.

Сандық апертураны анықтаймыз:

ITU-T нұсқауы бойынша бірмодалы талшықтың өзекшесі диаметрі 10-нан 12 мкм аралығында жатады, ал жабылғы диаметрі 125 мкм-ге тең.

Ең жиі кездесетін диаметр 10 мкм-ге тең. Нормалайтын жиілік мәнін λ. =1, 55 мкм-де келесі формуладан анықтаймыз:

.

Сонымен сатылы профилді сынау көрсеткіші бар және параметрлері n1=1, 468, =0, 0036, NА=0, 12, а =10 мкм, в = 125 мкм, жұмыс толқын ұзындығы λ=1, 55 мкм талшықты оптикалық сәулежолда бірмодалы режим болады.

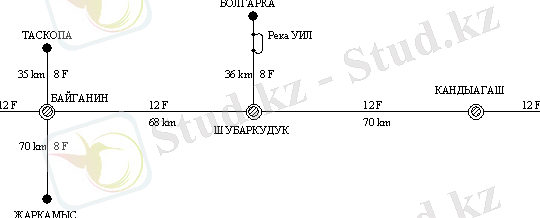

3. 3 - сурет. ТОТЖ арнажолы схемасы

2. 1 Талшықта сәулеленудің таралуының сәулелеік талдауы

Талшық өсі бойымен таралатын сәулелер меридионалды деп аталады. Олардың таралуының критикалық күйі (режимі) келесі шарттарға сәйкес болады.

sinθc = n2/n1,

sinθc = 1, 4410/1, 4675 = 0, 98

θc = arcsinθc = arcsin0, 98 = 78, 50

«Өзекше - жабылғы» бөлінісіндегі шекарада толық ішкі шағылысу (ТІШ) мына бұрыштарда болады:

θс ≤ θ ≤ π/2.

Бұл жағдайда, (3. 6) - шартын қанағаттандыратын сәуле өзекше бойымен қиғашты траекториямен таралады. ТІШ құбылысында ілеспе шығындар туындамайтындықтан, (3. 6) шартын қанағаттандыратын сәулелер жиынтығы, жарықты сигналды алыс қашықтыққа таратуды қамтамасыз ете алатыны анық болады.

Талшықта көптеген меридионалдық қималар болады, олардың әрқайсысында, (3. 6) шартын қанағаттандыратын көптеген меридионал сәулелер таралуы мүмкін және де сәйкесті түрде келесі шекте бағыттаушы бұрыштары θ1 (яғни толқындық вектор мен талшық өсі арасында) :

0 ≤ θ1 ≤ π/2-θс.

Сонымен егер сыну көрсеткіші n0 мөлдір ортамен қоршалған талшық ұшына, кез келген меридионалдық жазықтықтардан өске θ0 бұрышымен сәулелер түссе, онда талшықтағы олардың толқындық таралу шартына түсу бұрышы θ0-ге келесідей шектеулік бар:

θ0 ≤ arcsin(n12-n22/n0) 1/2.

Кіріс үш шекарасындағы сыну үшін (3. 12) өрнегін Снеллиус заңынан шығару қиын емес:

sinθ0c/sinθ1c = n1/n0 ⇒ n0 = n1sinθ1/ sinθ0.

Сондай-ақ (3. 5) шартынан және θ1c+θс = π/2 қатынасын:

sinθ1c = 90-78, 5 = 11, 50,

θ1c = 0, 199,

n0 = 1, 4675х0, 199/0, 27 = 1, 082,

θ0 ≤ arcsin(1, 46752-1, 44102/1, 082) 1/2 = 290.

Егер, көп кездесетін жағдай, жарық кіріс ұщқа ауа ортасынан түссе (бұл үшін жылдалатын талшықтар арасында немесе жарық көзі мен талшық арасында тіптен минималды аралық болса жеткілікті), онда n0 = 1 және:

sinθ0c = (n12-n22) 1/2 = Nа = 0, 27,

θ0c = 15, 70.

(3. 10) өрнегі бұрыннан белгілі шаманы - талшықтың сандық апертурасын анықтайды.

3. 4 - кесте. ОМЗКГМ-10-01-0, 22-(20, 0) кабелі көрсеткіштері

Көрсеткіштері
Шамалары
Көрсеткіштері: 1 Модалық аймақ дағы диаметрі
Шамалары: 10, 5 мкм ± 1 мкм
Көрсеткіштері: 2 Жабылғысы бар талшық диаметрі
Шамалары: 125 мкм ± 2 мкм
Көрсеткіштері: 3 Тиімділігі топтық коэффициент nl
Шамалары: 1, 4675
Көрсеткіштері: 4 Сандық апертура
Шамалары: 0, 13
Көрсеткіштері:
  1. Критикалық толқын ұзындығы
Шамалары: <1250нм
Көрсеткіштері: 6 Өшуі
Шамалары: 0, 22 дБ/км
Көрсеткіштері: 7 Дисперсия
Шамалары: <18 пс/нм -км
Көрсеткіштері: 8 Толқын ұзындығы
Шамалары: 1550 нм

3. ТОТЖ регенерация учаскесі ұзындығын есептеу

Өшуі бойынша регенерация учаскесінің екі шамасын есептеу қажет: La max - регенерация учаскесінің макисмалды жобалық ұзындығы; La min - регенерация учаскесінің минималды жобалық ұзындығы.

Регенерация учаскесі ұзындығы шамасын бағалау үшін келесі өрнектер пайдаланылуы мүмкін:

мұнда Amax, Amin (дБ) - ТОТЖ аппаратурасының басып тасталатын өшуінің максималды және минималды мәндері;

Aok(дБ/км) - кабельдің оптикалық талшықтарындағы километрлік өшу;

Aнс(дБ) - регенерация учаскесіндегі кабельдің құрылыстық ұзындығы жымдасуы арасындағы ажыратылмайтын оптикалық жалғаушысының оптикалық сәулелену қуаты өшуінің орташа мәні;

Lстр (км) - регенерация учаскесіндегі кабельдік құрылыстың ұзындығының орташа мәні;

Аpc (дБ) - ажыратылатын оптикалық жалғаушының оптикалық сәулеленуі қуаты өшуі;

n - регенерация учаскесіндегі ажыратылатын (ағытылатын) оптикалық жлғаушылардың саны.

Құрылыстық ұзындықтардың жымдасу (біріктіру) орны қосымша өшуді енгізбейді деген шартпен регенерация учаскесінің максималды мүмкін болатын ұзындығын анықтайық. Онда регенерация учаскесі регенерациясы тарату жүйесі энергетикалық зонасымен және кабельдің километрлік өшуімен анықталады:

,

мұнда А - жүйенің энергетикалық зонасы;

Lk - кабельдің километрлік өшуі.

Тарату жүйесінің энергетикалық зонасы таратушы және қабылдаушы жақтарындағы сигналдық максималды мүмкін деңгейлерімен анықталады:

А=39+6=45, дБм

ОМЗКГМ кабелінің 0, 22 дБ/км-ге тең километрлік өшуі бар.

Осыдан (3. 17) формуласы бойынша

Сәулежолының сатылы профилді сыну көрсеткіші бар талшықты - оптикалық кабельді пайдаланғанда регенерациялық учаскенің дисперсиямен шектелген ұзындығы 232 км-ге тең болады.

Бұл жағдайда регенерация учаскесі ұзындығы кабельдегі өшумен, жымдасу орындарындағы: сәулежол - таратқыш, сәулежол - сәулежол, сәулежол - қабылдағыш, сондай-ақ сәулежол материалының ескерілуі есебінен, лазер деградациясынан қосымша шығындармен:

.

мұнда А - жүйенің энергетикалық запасы;

Lbb - сәулежол - таратқыш жымдасуындағы шығындар;

Lвыв - сәулежол - қабылдағыш жымдасуындағы шығындар;

Lст - қосымша шығындар себебінен туындайтын өшу;

Lm - сәулежол - сәулежол жымдасуындағы өшу;

Lk - кабельдің километрлік өшуі;

L - кабельдің құрылыстық ұзындығы.

Кабель 2 км, 4км, 6 км, 10км-лік құрылыстық ұзындықтармен дайындалып беріледі.

Келесі шарттарда регенерация учаскесі макисмалды мүмкін болатын ұзындығын есептейік:

L = 6 км, А = 45 дБм, Lвв= 0, 05 дБ, Lвыв = 0, 05 дБ, Lct = 5 дБ, Lm = 0, 05 дБ, Lк=0, 22дБ/км

км,

Табылған шамалардан, талшықтың дисперсиялық қасиеттерін (бұл жағдайда ұзындық 232 км) және өшуді (мұнда 219 км) ескере отырып регенерация учаскесінің ұзындығы ақырғы мәні ретінде ең кішкентай мәнін таңдап аламыз. Регенерация учаскесі ұзындығы 219 км-ге тең.

Сонымен, елді пункттер арасындағы үлкен емес аралықтарды, олардың ішіндегі максималдысы Байганин мен Жарқамыс арасы 85 км, ескере отырып, регенераторлар немесе оптикалық күшейткіштер керек емес деген қорытындыға келеміз.

3. 1ТОК-гі SZ - құрылымын есептеу

3600 - қа толық айналым аймақ адымы есілу адымы S деп аталады.

Иірілген элементтер мен кабельдің көлденең қимасы арасындағы бұрыш есілу бұрышы α деп аталады. Кабель өсі мен иірілетін элемент ортасы арасындағы қашықтық есілу радиусы R деп аталады.

Берілген кабель түрлері үшін есілу адымы S=170мм және есілу радиусы R=4, 3мм, онда қосымша ұзындық Z тең болады:

.

Сондықтан кабель ұзындығы әрбір 100 метріне иірілетін элементтер 1, 25 м-ге ұзындық.

Есілу бұрышы тең:

.

Сәйкесті қисықтық радиусы тең:

.

Тартылуға берілген жүктемелер аумағында және температуралық диапазонда рұқсат етілмейтін беріліс сипаттамаларының өзгеруі мен сәулежолдардың бүліну қауіпі пайда болмас үшін иіумен бірге талшықтардағы сәулежолдардың тартылуын және қысымдалуын шектеу қажет. ТОК ұзындығы салыстырмалы өзгерісі ∆L/L, яғни кабельдің рұқсаты ұзаруы Ек немесе қысымдалуы тең болады:

мұнда «+» таңбасы кабельдің қысымдалуы үшін Етк;

«-» таңбасы кабельдің ұзаруы үшін.

Сөйтіп, сатылы (қосарланған профилді) сыну көрсеткіші бар 12 сәулежолдардың жабылғысы номиналды ішкі диаметрін αi = 2мм, біле отырып, олардың жалпы саңылауы:

∆R = (2. 0мм - 1, 0мм) /2=0, 4мм

Осыдан кабельдің максималды рұқсатты ұзаруы тең болады:

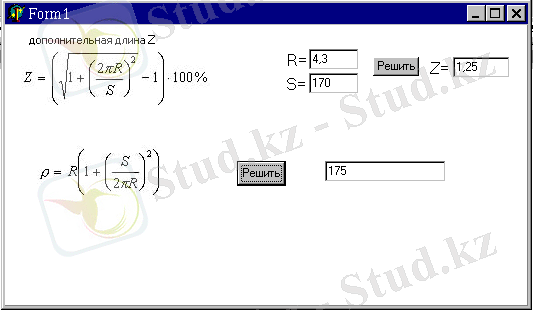

3. 3 - сурет. Есептеу нәтижелерін шығарудың программасы терезесі. Программа листингі А қосымшада.

3. 2 Талшықты оптикалық жүйелердің сенімділігін есептеу

Сенімділік - қазіргі магистралдар мен жалпы пайдалануы бар байланыс желілерінің маңызды сипаттамаларының бірі. Жоғары өткізгіштік қабілеті бар кабельдік магистралдарға, бұларға талшықты - оптикалы кабельдік магистралдар (ТОКМ) да жатады, сенімділік бойынша өте жоғары талаптар қойылады. Бұл оптикалық арнажолдар мен байланыс арналарын техникалық пайдалану жүйесінің негізгі мәселесі. Талшықты оптикалық байланыс жолының (ТОБЖ) тоқтап қалуы мен бұзылыстары кез келген сәтте туындауы мүмкін, олар уақыт бойынша кездейсоқ процесті - тоқтап қалу ағынын құрады.

... жалғасы
