Өткелдер түрлері
Ақтөбе колледжі
Мәнжазба
Орындаған: Тексерген:
Ақтөбе 2017-2018 оқу жылы
Мазмұны
Негізгі бөлім ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
Су асты құбырлары - дюкер.
Өткелдер түрлері
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
Пайдаланылған әдебиет ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
Жер асты газ құбырларын жиі табиғи және жасанды кедергілер кесіп өтеді: өзендер, су айдындары, тас және темір жолдары, коллекторлар және құбыр желілері, т.б. Бұл кедергілер өндіру жұмыстарын жүргізуді қиындатады және газ құбырларын пайдалану процесінде ең жауапты учаскесі болып табылад. Сондықтан күрделі жағдайларда газ құбырларының жұмысының жоғары сенімділігін қамтамасыз ету үшін қосымша шаралар қолдану қажет.

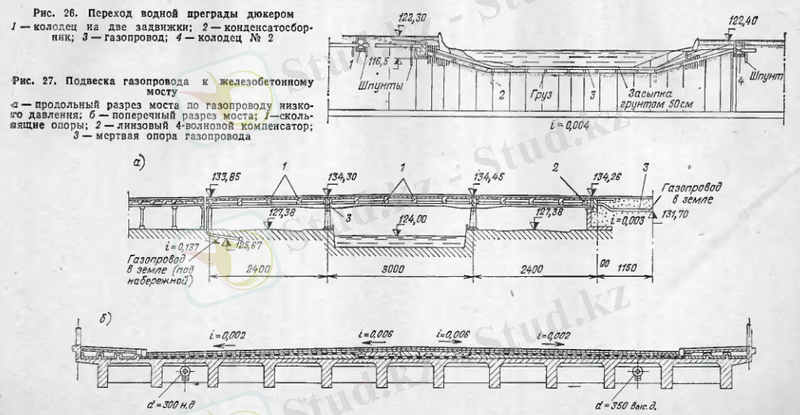

Су кедергілер арқылы өтпелер. өзендер, суқоймалар, каналдар арқылы газ құбырларын арнайы өтпелермен көпірлер бойымен дюкердің көмегімен төселеді. Су тосқауларынан өту үшін түбінен төмен орналасқан қысымды газ құбырын дюкер деп атайды. Құбырларды шамамен түбінің профилі бойынша, олардың зақымдануына жол бермейтін тереңдікте (түбінде) төселеді. Шағын және кеме жүрмейтін өзендерді кесіп өткен кезде тереңдікті 0,5 м ден кем емес етіп, ал кеме жүретін өзендерді кесіп өтетін кезде тереңдікті 1м -ге арттырады. Магистральді газ құбырларымен су тосқауылдарының қиылысы әдетте екі желі түрінде жүзеге асырады.
Дюкердің әр біржағалауында арнайы құдықтар - камералар орналастырылады, онда газ құбырының кез келген желісін өшіру үшін ысырмалар орналастырылады. Камералардың қабырғасы су өткізбейтін болуы тиіс, ал камераның жағдайы жылдың кез - келген уақытында оларға қызмет көрсету мүмкіндігін қамтамасыз ету тиіс. Пайдалану процесінде камераларда су болмауын қадағалайды. Өзеннің түбінің профиліне байланысты газ құбырының судың ішінде жағалау жағына қарай көлбеу төсейді, көбінесе жалғанған жерлерін жапырақты муфтамен күшейтеді. Газ құбырының ең төменгі нүктесінде арнайы конденсат жинағыш орнатады. Әдетте, камералардың бірінде газ құбырының су асты бөлігінен суды жою үшін сорғы орналасқан. Конденсат жинағыштын орналасу тереңдігі сорғыдан ең төменгі нүктелеріне дейін есептегенде сору биіктігінің ең жоғары нүктесі анықталады және төмен қысымдағы газ үшін 7 м- ден артық болмауы тиіс.
Үлкен тереңдікте арнайы тереңдік сорғылар қолданады, немесе компрессормен газ құбырларының ішінде қажетті газ немес ауа қысымын жасай отырып ысырма көмегімен екі желіні кезекпен өшіріп, конденсатты компрессормен шығырады, немесе автоцистернадағы жоғары ... жалғасы
