Курстық жұмыстың мазмұны
бет

Кіріспе
4
І.Конструкторлық бөлім
5-9
1.1.Поршенді сорғылардың бар конструкцияларына шолу және талдау, патенттік-техникалық шешімдер
7
1.2. Сорғының гидравликалық бөлігінің жалпы сипаттамасы және
қолдану аймақтары
8-9

ІІ.Технологиялық бөлім
10-12
Поршенді сорғының гидравликалық бөлігін жобалаудың негізі
10
2.1 Сорғы цилиндрі мен құбыршасының негізгі өлшемдерін анықтау
10-11
2.2 Цилиндрдің негізгі көрсеткіштерін анықтау.
12

ІІІ. Есептеу бөлімі
13-17
3.1. Сорғы құбырларының диаметрін анықтау.
13
3.2. Клапандарды есептеу
13-14
3.3. Діңгектің параметрлерін анықтау.
14-15
3.4. Цилиндрдің қақпағының параметрлерін есептеу.
15
3.5. Пневмокомпенсатордың параметрлерін қабылдау.
16-17
3.6. Өнімділіктің орташа мәні
17

ІV.Өмір тіршілік қауіпсіздік негіздері бөлімі
18-20
Сорғыны пайдаланғандағы өмір тіршілігі, өртке қарсы қауіпсіздік және қоршаған ортаны қорғау шаралары.
18
4.1. Сорғыны пайдаланғандағы өртке қарсы қауіпсіздік шаралары
18-20
Қорытынды
21
Пайдаланылған әдебиеттер тізімі
22

КІРІСПЕ

Курстық жұмыс "Поршендік аспаптар" тақырыбында жазылған. Курстық жұмыстың мақсаты- поршендік аспаптар тарихы, оның түрлері, поршендік аспаптардің артықшылығы және кемшілігі, оның құпиялары, поршендік аспапатар құру принципі және поршендік аспаптармен жұмыс кезіндегі қауіпсіздік ережелері туралы жазу.
Курстық жұмыстың өзектілігі - Радиальді-поршендік гидромашин жұмыс уақыттында поршендердің түзелгенің көрдік, ал поршень осьтері цилиндрлерің осіне 450 бұрыш жасап үирендік.
Курстық жұмыс кіріспеден, Поршенді сорғылардың бар конструкцияларына шолу және талдау, патенттік-техникалық шешімдер, Поршенді сорғының гидравликалық бөлігін жобалаудың негізі, Сорғыны пайдаланғандағы өмір тіршілігі, өртке қарсы қауіпсіздік және қоршаған ортаны қорғау шаралары, қорытындыдан және пайдаланылған әдебиеттер тізімінен тұрады. Курстық жұмыс 35 беттен тұрады.
Курстық жұмыстың бірінші бөлімінде, яғни, Поршенді сорғылардың бар конструкцияларына шолу және талдау, патенттік-техникалық шешімдер поршендік аспаптар тарихы, поршеннің аспаптар түрлері, поршенді аспаптар артықшылығы және кемшілігі, поршенді аспаптар құпиялары туралы жазылды.
Курстық жұмыстың екінші бөлімінде, яғни, Поршенді сорғының гидравликалық бөлігін жобалаудың негізі Сорғы цилиндрі мен құбыршасының негізгі өлшемдерін анықтау, Цилиндрдің негізгі көрсеткіштерін анықтау, Өнімділіктің орташа мәні толықтай жазылды.
Курстық жұмыстың үшінші бөлімінде, яғни, Сорғыны пайдаланғандағы өмір тіршілігі, өртке қарсы қауіпсіздік және қоршаған ортаны қорғау шараларында, Сорғыны пайдаланғандағы өмір тіршілігі қауіпсіздігі жиіліктігі, Сорғыны пайдаланғандағы өртке қарсы қауіпсіздік шаралары есептеулері жазылды.
Курстық жұмысты жазу кезінде қолданған әдебиеттер пайдаланылған әдебиеттер тізімінде көрсетілді.

І. Конструкторлық бөлім
Поршенді сорғылардың бар конструкцияларына шолу және талдау, патенттік-техникалық шешімдер.
0.1 Поршенді сорғылардың бар конструкцияларына шолу және талдау

Радиальді-поршендік гидромашина деп жұмысшы камералары цилидрлер мен поршендер жұмысшы беттерінен түзілген, ал поршень осьтері цилиндрлер блогының осіне перпендикуляр немесе одан 450 бұрыш жасап орналасқан роторлы поршеньдік гидромашинаны атайды.
Радиальді -поршеньдік гидромашиналар біліктің бір айналымындағы жұмыс жүрісінің сандары бойынша екіге бөлінеді
А) бір ретті әсерлі
Б) көп ретті әсерлі
Сорап статоры (корпус) роторға 2 қатысты эксцентриялы түрде орналасқан поршеньдері 3 бар ротор 2 цилиндрлер блогын құрайды. Айналып тұратын ротор ішінде қозғалатын поршеньдер мен цилиндлер бетімен түзілген, жұмысшы камера 4 орналасқан. цилидрлер осі бір жазықтықта орналасып, бір нүктеде қиылысады. Ол арқылы ротордың айналу осі өтеді . Сұйықтың таралуы қозғалмайтын камера түріндегі таратқышпен жүзеге асырылады. Ол таратқыш ішінде сорушы В және арынды қуыстары бар білік ротормен 2 қатаң байланысқан.

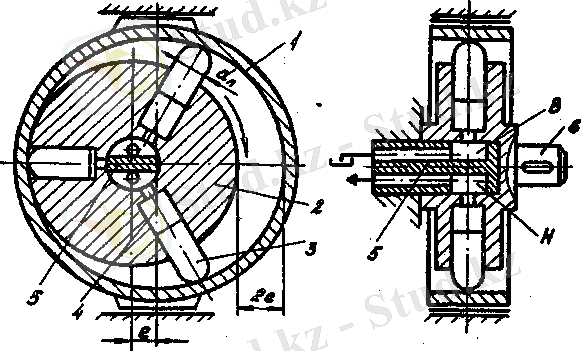

1-сурет. Бір ретті әсерлі радиалды - поршенді сорап сұлбасы

Ротор сағат тілінің жүру бағытында айналғанда поршеньдер күрделі қозғалыс жасайды, яғни ротормен бірге айналады және роторға қатысты ілгері кеиінді қозғалады. Поршендер серіппенің сұйықтық қысымы күшінен , және ортадан тепкіш күштердің әсерінен статордың ішкі бетімен үнемі қозғалмалы түйісуде болады.
Бұрылыс гидроқозғалтқыштары жұмысшы камералардың конструкциясы бойынша келесідей болып бөлінеді.
а) пластина тәрізді
б) поршендік
в) мембраналық
Пластиналық бұрылыс гидроқозғалтқыштары пластиналар саны бойынша бір ,екі және үш пластиналы болып бөлінеді. Бір пластиналық гидроқозғалтқыш тұлғадан және білікпен қатаң қосылған пластинадан тұрады.
Гидроқозғалтқыш корпус пластина және капталды қақпақтар жұмыс беттерінен түзілген А және Б жұмыс камералары бар шибер фигуралық профиль бөлшегі түрінде орындалуы мүмкін.
Бұрылмалы сұйықтық қозғалысын жүзеге асыру үшін сұйықтық біресе А біресе Б жұмыс камераларына түсіп отырады.
Сораптың сипаттамасы деп сораптың сұйықтықты беру күшінің біліктің тұрақты айналу жилігіндегі айдау қысымына тәуелділігін атайды. Айдау қысымы Рн жоғарлаған кезде сораптың сұйықтықты беру күші Qн азаяды. Бұл құбылыс сораптағы көлемдік шығындардың ΔQ жоғарлауыман түсіндіріледі.

2-сурет Сораптың сипаттамасы

Аксиальдік роторлы - поршендік сораптардың әр түрлі конструкцияларының ішінде (асинхронды күштік карданы бар; қос күштік емес карданды; карданы жоқ, сфера немесе жазық капталды таратқышты, перьшендерде тірек башмактары бар, шатунсыз немесе көлбеу шайбалардың көмегімен поршеньдердің нүктелік жанасудағы) гидрожетекті құрылыс машиналар үшін сфералық таратқышты кардансыз түрдегі, реттелетін және реттелмейтін аксиялдік роторлы поршендік сораптар кеңінен қолданылады. Бұл сораптар үлкен ауырлық пен үлкен жиіліктер кезіндегі орта және ауыр жұмыс режимдері үшін арналған. Олар басқа сораптарға қарағанда, пульсация жасаушы және белгісі ауыспалы жүктемелерге орнықты және жұмыс сұйықтығының ластануына сезімталдығы төмен болып келеді.

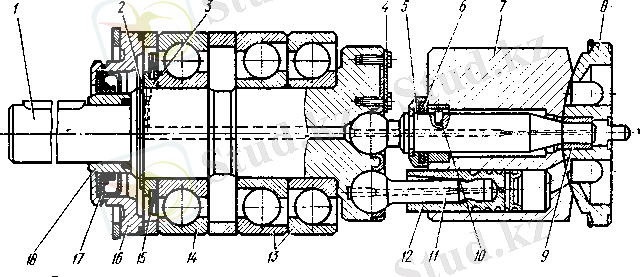

3-сурет. Сфера түріндегі таратқышы бар, аксиалды - поршендік сораптың жетілдірілген тербелмелі түйіні
Конструкциясы жағынан ол келесідей түрде болып келеді. Сораптың жетекші білігі 1 үш подшипник арқылы айналады. Олардың екеуі бір қатарлы радиальді тіректі 13 ол біреуі бір қатарлы радиальді 14. подшипниктерді алдын ала тартып бекіту төлнемен запорный сақина арқылы бекітілетін - екі серіппелі сақина арқылы жүзеге асады. Тербелістегі ттіннің алдыңғы бөлігінде болат корпусқа бекітілген, 17 монтаждалған манжетасы бар қақпақ орнатылған.
Манжетаның ішкі беті шындалған төлкеге қарай тіреледі. Жетекші біліктің артқы бөлігі ернемек арқылы аяқталады. Ол ернемектің сфера тәрізді ұяшықтарына завальцованный поршендері бар жеті шатуы мен орталық шип орнатылған. Шатун мен орталық шип минимальді саңылауы бар, бекітілген пластина арқылы білік ернемегіне тығыз орналастырылған.
Штифті бар орталық шипке цилиндрлер блогы отырғызылған. Олар серіппелі шайбалары пакеті бар сфера түріндегі таратқышқа тығыз орнатылған. Орталық шип тіректері ретінде арнайы қоладан жасалған және таратқышқа престелген подшипникпен сфера түріндегі головка алынған.
Білікпен орталық шип осьтері тік сызықты құрайтын болса онда ол айналған кезде шитундар , поршеньдердің ішкі жағымен дөңгелене отырып, айналу моментін цилиндрлер блогына береді, бірақ поршеньдер бұл жағдайда ілгері - кейінді қозғалыс жасамайды және сору мен жұмыс сұйықтығын беру процесстері жүзеге аспайды.
Егер жетекші білік осі мен орталық шип осы және осыған сәйкес цилиндрлер блогының осі бұрыла жасайтын болса, онда поршеньдер ілгері кейінді қозғалыс жасайды. Сонымен бірге жұмыс сұйықтығының алынуы және таратқыш диск арналары арқылы арынды гидро жолға берілуі жүзеге асады.
Көлбеу блогы бар аксиалды-поршенді сорап сорушы В және арынды гидроқұбырлармен өзара байланысқан екі орақ тәрізді канал бар, қозғалмайтын таратушы дисктен тұрады. Айналушы цилиндрлер блогының ішінде қозғалатын поршеньдермен цилиндр беттерімен түзілген жұмысшы камера 3 орналасқан. Поршеньдер жетек білігімен бірге айналатын , тіректі ернемегі бар 6 шатунмен шарнирлі қосылыста болып келеді.
Білік 7 мен 4 цилиндрлер блогы 2 өзі өсінен бірге айналған кезде поршеньдер 4 сол блокпен бірге айнала цилиндрлерге қатысты ілгері-кейінді қозғалыс жасайды.

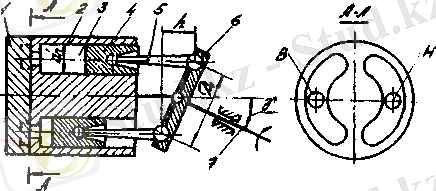

4-сурет

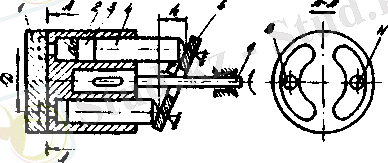

5-сурет Көлбеу дискісі бар аксиалды поршендік сорап сұлбасы

Көлбеу дискісі бар гидромашиналарда қозғалмайтын таратқыш диск болады. Цилиндр блогы 2 мен жұмысшы камера 3 білікпен бір өсте байланысып, солармен бірге айналады, ал поршеньдер 4 қозғалмайтын көлбеу дискке тіреледі. Осының нәтижесінде ілгері кейінді қозғалыс жасайды. Сору циклі кезінде поршеньдердің қозғалысын қамтамасыз ету үшін оларды сұйықтық қысымы мен немесе серіппелердің көмегімен көлбеу дискке ығыстыру қолданылады.

1.2. Сорғының гидравликалық бөлігінің жалпы сипаттамасы және қолдану аймақтары

Бір жақты әсерлі поршенді сорғы:
Поршенді сорғылар көлемді сорғылардың қарапайым түрлерінің бірі және олар жұмыс камерасында ілгері - кейінді және қайтымды - қайтымсыз клапандар арқылы жұмыс істейді. Цилиндр, поршендердің өте аз саңылаумен істелуі және клапандардың болуы, поршенді сорғылы ПӘК - нің жоғарғы көлемдік әсерінде, жоғарғы қысымда 120 - 30 мПа және әр - түрлі сұйықтарда жұмыс істеуін реттеп, шыдап отырады.
Поршенді сорғы бір жақты әсерлі сорғы болып істейді. Жетек ретінде бұл сорғыларда кривошипті - шатунды механизмдер қолданылады, онда ползунь ретінде кривошипті поршень механизмі қолданылады.
Бір жақты әсерлі сорғыда жұмыс істеу барысында поршеннің бір рет ілгері - кейінді жүрген жолында, бір рет сору және бір рет қуалау процесі болады, және ол сұйық цилиндрдің сол жағынан өтеді.
Сорғы мына ретте жұмыс істейді: сорғыш құбырдағы 1 сұйықтық сорғыш клапан 3 арқылы цилиндрге 10 келіп түседі. Цилиндр сорғыш құбыры сыйымдылығы арқылы сұйықтықпен толуы іске асады, және сұйықтықты шығарғанда сұйықтық айдау жолға айдалады. Поршень қозғалысы сорушы клапандардан сиретілу тудырады содан кейін сұйықтық қабылдаушы сыйымдылықтан қысымның жетіспеуі әсерінен цилиндр астындағы қысыммен сорғыш құбыр арқылы 1 цилиндрға 10 барады, бұдан сорғыш клапанды 3 ашып, седлоны 4 созып және көтереді. Поршеннің қарама қарсы қозғалысы сұйықтықты цилиндрдан 10 клапанды қорапқа 8 айдау клапаны арқылы 6 оларды ершік үстінен созып және көтеріп итереді, себебі осы сәтте сорғыш клапандар 3 клапанның ішкі күштерінің әсерінен жабылады. Пісірілген құбырша клапанды қорапша иілмелі клапандарымен тез жүрісті жеңілдетілген бір жақты әсерлі поршеньді сорғылармен тұтқыр сұйықтықтарды және цемент ерітінділерін айдау кезінде қолданылады.Бір жақты әсерлі иілмелі каркасты клапанды сорғының пісірілген құбырша клапанды қорапшасы құйылған тарелкалы клапандармен клапанды қорапшасы алдында мынандай артықшылықтары бар: қорапша салмағы жеңіл және қарапайым конструкциялы; дайындау кезінде өте қарапайым технология және метал өңдеу станоктарсыз жасау; құны төмен; тұтқырлы және цементті ерітінділерді айдауға арналған тез жүрісті поршеньді сорғыларды жинақтауға жарамды; резиналы клапандар қолданыс кезінде дыбыссыз және дайындауда құны төмен; алдыңғы жақтағы қалпақты ашу кезінде сору және айдау клапандарын бірден көруге болады; клапанды қораптың ішіндегі гидравликалық шығын минимум.

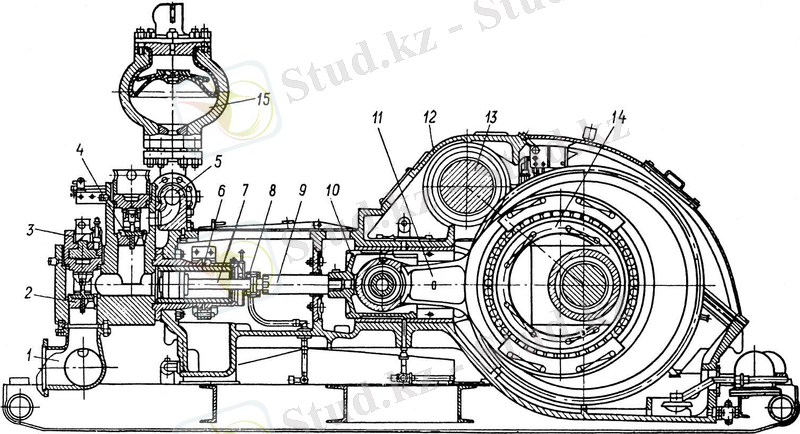

6 - сурет. Бір жақты әсерлі поршенді сорғы.
1-Цилиндр, 2- поршень, 3-діңгек, 4-беткі қақпа, 5- клапан , 6-клапан ері,
Клапан серіппесі, 8-клапан қақпағы, 9-діңгектің тығыздаушысы,
10-сақтандырғыш, 11- компенсатор, 12-реттегіш кран, 13-шкив, 14- шестерня, 15-жетектеуші дөңгелек, 16-кривошип,17-кривошип, 18-саусақ, 19-палзун, 20-механикалық бөлім жағынан діңгекті тығыздаушы.

ІІ. Технологиялық бөлім
Поршенді сорғының гидравликалық бөлігін жобалаудың негізі
2.1 Сорғы цилиндрі мен құбыршасының негізгі өлшемдерін анықтау

Кинематикалық есептеу және электроқозғалтқышын қабылдау.
Поршенді сорғының пайдалы қуатын анықтау.

2.1.2. P - кг.с электрлі қозғалтқыштың қуатын анықтаймыз
, - лм

ŋ=
- ... жалғасы
