ҚОРҒАНЫС ЭЛЕКТР
ТІЗБЕКТЕРІН ОҚШУЛАУ

Қорғаныс электр тізбектерін оқшаулау -- бір электр тізбегін екінші 1 кВ кернеу тізбегінен ошқаулау, екі рет қабаттау арқылы және қорғау экраны, күшейтілген оқшаулау арқылы тізбектердің бөлінуі. [8]. Қажет болған жағдайда электр тізбектерінің қорғаныс электр бөлімі
500 В дейінгі кернеулі электр қондырғыларында пайдаланылады [8]:
тікелей немесе жанама байланыста қауіпсіздікті қамтамасыз ету, мысалы, портативті және мобильді электр қабылдағыштарды қауіпті және ерекше қауіпті, құрылыс алаңдарында, жөндеу жұмыстарында және т.б.
қысқа тұйықталу кезіндегі өткізгіш бөліктерге электр қабылдағыштардың жұмысының үздіксіздігі, мысалы, жасанды тыныс алу үшін медициналық жабдыққа қуат берілсе, жүректің сыртқы электрлік ынталандырылуы;
электрондық жабдықты қуаттау кезіндегі ток кһзінің сыртқа тебуі.
Ток көздернің сыртқа ысырап болуын мүмкіндігінше азайту оқшауланған трансформаторға қосылған электр қабылдағыштардың санын шектеу арқылы жүзеге асырылады. Әдетте бұл бір немесе бірнеше, мысалы, жалпы қуаты 25 кВ аспайтын бір фазалы қабылдағыштар.
Фазасы жерге тұйықталған кезде, бөлінген тізбек қалыпты жағдайдағыдай жұмыс істейді. Сондықтан, тізбектерді бөліп алу, мысалы, үнемі жұмыс жасап тұруы тиіс жабдықтарға, мысалы, медициналық жабдықтарды қуаттандыру үшін және электр қабылдағыштарға қолданылуы мүмкін.
Ұзақ уақытқа созылғанапатты жағдайының нәтижесінде басқа қабылдағыштағы корпустың қысқа тұйықталуы орын алуы мүмкін,

нәтижесінде бөлінген тізбектегі қосарланған тұйықталудың нәтижесінде UL қабықшалары арасында жоғары кернеу пайда болып, адам өміріне қауіп төндіреді. Сондықтан, бірнеше электр қабылдағыштар ажыратқыш трансформаторға қосылған жағдайларда, олардың корпустарын әлеуетті теңестіру жүйесінің өткізгіштері арқылы бір-біріне қосып, автоматты қорғаныс жағдайын қамтамасыз ету керек.
Корпустың мұндай байланысы электр қабылдағыштардың корпусына қосарлы жабуды жеткізу желісінің өткізгіштерінің қысқа тұйықталу режиміне ауыстыруға және сақтандырғыштар немесе ажыратқыштар арқылы автоматты түрде өшіруді қамтамасыз етеді.
Электр тізбегінің негізінде тізбектің байланыста болмаса да әсер ете алатын қуат көздері бар, яғни электр тізбектерінің әсеріе ажырату үшін тізбекте гальваникалық ажыратуды қамтамасыз ету керек, яғни осы тізбектерді қосатын өткізгіштер болмауы керек. Байланыстағы емес электр энергиясын беру төмендегіше қамтамасыз етілуі мүмкін:
электромагниттік өріс арқылы трансф орматордың көмегімен пайдалану;
электромеханикалық жүйелер, мысалы, электр қозғалтқышы мен генератор арасындағы механикалық байланыс арқылы;
птоэлекторлық және фотоэлектрондық құрылғылар туралы және т.б. Суретте. 13.1 байланыссыз энергияны беру схемалары келтірілген.
Электр қондырғыларында ең көп таралған қорғаныс тізбектерін ажырату ажыратқыш трансформаторлар арқылы трансформаторлық коэффициенттері тең дәрежедегі трансформаторды қолдану арқылы тізбектерді қорғаныстық бөлу әдісі болды. Мұндай трансформаторларға енгізілген техникалық талаптардың неғұрлым толық зерттелуіне назар аударайық.
Тізбектерді ажыратқыш трансформаторларды пайдалану қауіпсіздік техникасы ережелерімен реттеледі, мысалы, онда электр жабдықтарын немесе тізбектің жеке бөліктерін,портативті құралдарды, тұрмыстық электр қабылдағыштарды және т.б. [8].
Төмен вольтты жабдықтардың тізбектерін жеткізу үшін қауіпсіз ажыратқыш трансформаторлары қолданылады.
Мұндай трансформаторларды портативті шамдар, портативті аспаптар, электрлік қоңыраулар, ойыншықтар және т.б. қуаттандыру үшін кеңінен қолданылады т.б.

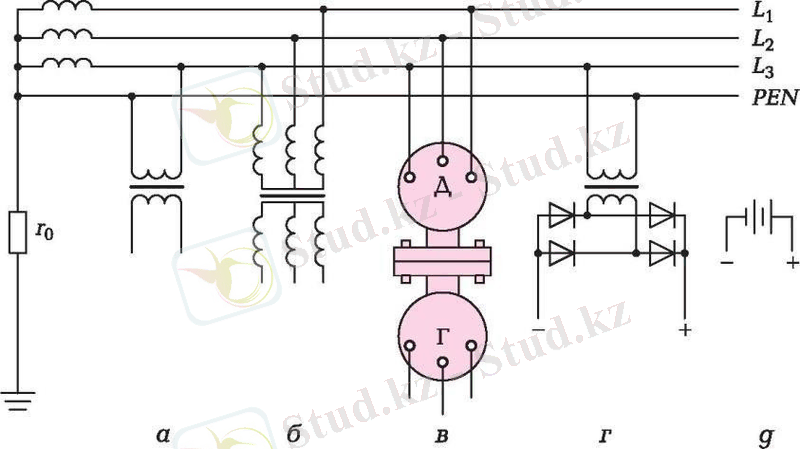

Сурет. 13.1.Байланыстағы емес энергия тасымалдаудың мысалдары (бөлінген тізбектердің қуат көздері):
а - бір фазалы оқшаулау трансформаторы, б - үш фазалы оқшаулау трансформаторы, в - электр машинасының түрлендіргіші (мотор- генератор), г-түзеткіш және бір фазалы оқшаулау трансформаторы, д - аккумулятор

Қолданыстағы ... жалғасы
