ҚЫСЫММЕН ЖҰМЫС ІСТЕЙТІН ТҮТІКТЕРДІҢ ҚАУІПСІЗДІГІ
ҚЫСЫММЕН ЖҰМЫС ІСТЕЙТІН ТҮТІКТЕРДІҢ ҚАУІПСІЗДІГІ
Жүйе мен түтіктер қысымында жұмыс жасайтын процестерді талдаудан бұрын жалпы ережелерге тоқталайық [4, 16, 19].
Осындай жүйелерді бағалаудың негізгі ережелерінің бірі - тығыздық. Тығыздық - сұйықтықтардың және газдардың қабырғалар және буындардың құрылғылар мен қондырғылардың ішкі көлемін шектейтін ауа өткізбейтіндігі.
Тығыздық жұмыс ретінде сұйықтықты немесе газды қолданатын барлық қондырғылар мен құрылғыларда қолданылады. Вакуум қондырғыларында тығыздық шарты міндетті болып табылады.
Өндірісте қысылған, сұйытылған және ерітілген газдарға, газ ұстағыштарға, компрессорларға арналған құбырлар, цилиндрлер мен цистерналар сияқты жоғары қысымды жүйелерді пайдаланады. Кез келген жоғары қысымды жүйе әрдайым ықтимал жарылыс қаупін білдіреді.
Суретте. 22.1-де жоғары қысымды жүйелердің бұзылуының және төмендеуінің негізгі себептері келтірілген.
Жүйенің қажетті тығыздығын және жарылысынан қорғауды қамтамасыз ету техникалық және ұйымдастыру-техникалық шаралармен қамтамасыз етіледі (22.2-график).
Сынақ кезінде жабдықтың тығыздық жоғалуы,%, формула бойынша анықталуы мүмкін
n = [1 - P1T1 P1T2] :: (100t),

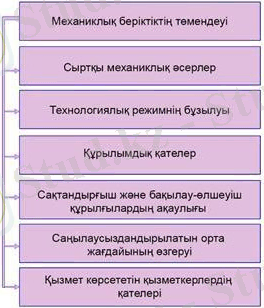

Сурет. 22.1. Жоғары қысым жүйесінің бұзылуының негізгі себептері
мұнда F1rT2 - сынақтың басында және соңында температурасы (K); Р1г Р2 - бастапқы және соңғы қысым, Па; Т-сынақ ұзақтығы, h.

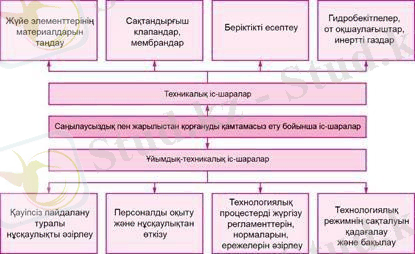

Сурет. 22.2. Тығыздықты және жарылыстан қорғауды қамтамасыз ететін негізгі техникалық және ұйымдастыру шаралары
22.1. Кесте.Құбыр жүйелерін белгілейтін бояу
Зат түрі
Құбыр түсі
Зат түрі
Құбыр түсі
Су
Жасыл
Қышқыл
Қызғылт
Бу
Қызыл
Каустика
Күлгін
Ауа
Көк
Жанатын және жанбайтын сүйықтар
Қоңыр
Жанатын және жанбайтын газдар
Желтый
Басқа да заттар
Сұр
Ағып кету сынағы ауаны, азотты немесе инертті газдарды қолданып гидравликалық сынау сынақтарынан кейін қысымның жұмыс қысымына әкелетінін тексереді.
Нәтижелері қанағаттанарлық деп саналмайды, егер қысымның төмендеуі сағатына 0,2% - жаңа құрылғылар үшін және 0,5% - мерзімді сынақтар үшін.
Құбыр арқылы тасымалданатын заттарға сәйкес сәйкестендіру түсі пайдаланылады (22.1-кесте) [4].
Қауіптілік деңгейін көрсету үшін құбырларға түсті ескерту сақиналары қолданылады, олардың саны қауіптің дәрежесін анықтайды:
қызыл сақиналар - жарылғыш және тұтанғыш заттар;
жасыл - бейтарап заттар;
сары - улы заттар.
Ауа өткізбейтіндіктегі құбырларды сынау ауа арқылы жүзеге асырылады. Сонымен қатар, жұмыс қысымы Pp-ға тең қысым жасалады, яғни жұмыс үрдісінің қалыпты кезеңінде туындайтын максималды артық қысым. Жұмыс қысымы беріктікті есептеу арқылы анықталады.
Құбырларды гидравликалық сынау 1.25 Ржұмыс сынақ қысымымен, бірақ 0,2 МПа-дан кем емес сумен жүзеге асырылады.
Сынақ қысымы жүйенің сынау күші мен тығыздылығында сыналған қысым болып саналады.
Газ құбырларын төсеу кезінде, оларда конденсат бар екендігін ескеру қажет. Демек, газ құбырлары газдың қозғалысы жағына аздап бағдарланған және конденсатын және майын алу үшін төмендетілген
клапанмен жабдықталады. Сұйытылған газдар тасымалданатын құбырлар ыстық жұмыс органы бар құбырлардан кем дегенде 0,5 м қашықтықта орналастырылады. Сонымен қатар, жылу оқшаулағышы ыстық жұмыс сұйықтығы бар құбырларға қолданылады.
Жеңіл мұздату газдарын тасымалдауға арналған құбырлар салынған жағдайда олар бу және ыстық су құбырларымен қатар салынады.
Жылулық деформациядан кернеулерді азайту үшін оларға П-тәрізді бөлім жасалады.
Тұтанғыш сұйықтықтарды және газдарды тасымалдауға арналған құбырлар автоматты клапандар, гидравликалық құлыптармен жабдықталады.
Сығылған, сұйытылған және ерітілген газдарды -50 ° C-тан +60 ° C дейінгі температурада сақтауға және тасымалдауға, жұмыс қысымы 10,15 мен 20 МПа дейінгі көміртекті болаттан дайындалған цилиндрлер, сондай-ақ 15 және 20 жұмыс қысымына арналған легірленген болат МПа қолданылады.
Баллондар дайындалады [4]:
төменгі сыйымдылық 0,4-тен 12 литрге дейін;
20-дан 50 литрге дейін орташа;
үлкен сыйымдылығы 80-нен 500 литрге дейін.
Баллондардың мойнына мынадай ақпарат бар таңба салынады:
өндірушінің тауар белгісі;
шығару күні (ай, жыл);
келесі сынақ мерзімі;
термоөңдеу түрі (N - нормалау, M - қатайту кезіндегі температура);
жұмыс сынақ гидравликалық қысымы (МПа);
баллонның сыйымдылығы, л;
баллон салмағы, кг;
басқару жүйесінің мөрі, мысалы, OTК;
қолданыстағы стандарттың белгіленуі.
Баллон бетіне (сыртқы) белгілі бір түс боялған, затқа сәйкес келетін жазба және сигнал жолағы қолданылады (22.2-кесте). Қысым түтіктерін салу және қауіпсіз пайдалану бойынша қолданыстағы ережелерге сәйкес [4].
Толтырғыш зауыттарына келетін баллондардағы қалдық қысым кемінде 0,05 МПа, ал еріген ацетилен баллондары кемінде 0,05 МПа диапазонында және 0,1 МПа-дан аспайтын қалдық қысымға ие болуы тиіс. Бұл газ қалдықтарын бақылауға және басқа газдардың баллонға кіруіне жол бермеуі керек.
22.2. Кесте. Сығылған, сұйытылған ж әне ерітілген газ баллондарын бояу
Газ (жазу)
Баллондарды бояу
Жазу түсі
Жолақ түсі
Азот
Қара
Сары
Қоңыр
Аммиак
Сары
Қара
Қоңыр
Тазааргон
Сұр
Жасыл
Жасыл
Ацетилен
Ақ
Қызыл
Қызыл
Сутегі
Қара-жасыл
Қызыл
Қызыл
Сығылған ауа
Қара
Ақ
Ақ
Гелий
Қоңыр
Ақ
Ақ
Оттегі
Көк
Қара
Қара
Көмірқышқыл
Қара
Сары
Сары
Бұл қалған газды бақылап, басқа газдарды баллонға түсіруге жол бермеуі керек.
Суретте. 22.3 цилиндрлердің жарылыстарының себептерін тізімдейді.Қазіргі уақытта Қысым түтіктерін ұйымдастыру және қауіпсіз пайдалану ережелері қолданылады:
Суретте. 22.3 баллон жарылыстарының себептері
гидростатикалық қысымсыз 0,07 МПа қысымымен қайнау температурасынан асатын температурада 115 ° C жоғары су немесе басқа сұйықтық бар су қысымымен жұмыс істейтін түтіктер;
0,07 МПа-дан жоғары бумен немесе газ қысымымен жұмыс істейтін түтіктер;
50 ° C-қа дейінгі температурада бу қысымы 0.07 МПа асатын сығылған, сұйытылған газдарды тасымалдауға немесе сақтауға арналған түтіктер;
сығымдалған, сұйытылған газдар мен сұйықтықтарды тасымалдауға немесе сақтауға арналған резервуарлар мен түтіктер, оларда 0,07 МПа-дан асатын қысым тұрақты түрде жасалады.
Ережелер төмендегілерге қолданылмайды:
радиоактивті материалдармен жабдықталған түтіктерде;
ғылыми мақсаттарда пайдаланылатын сыйымдылығы 0,025 м3 аспайтын түтіктер (қысымнан тәуелсіз);
қуаты (м3) үшін қысым р (MPa) өнімі 0,02 аспайтын ыдыстар;
теңізде және өзен кемелерінде, әуе кемелерінде, темiр жол және автомобиль көлiгiнде тежеу техникаларына және т.б. орнатылатын түтіктер.
Ережеге бағынатын барлық түтіктер меншік иесінің жазбаша өтініші негізінде белгіленген тәртіппен тіркеледі.
Түтіктерді пайдалануға рұқсат техникалық сараптамадан өткеннен кейін (ішкі тексеру және гидравликалық сынақтар) беріледі. Егер құрылымдық ерекшеліктерге арналған түтіктерді ішкі тексеруді жүзеге асыру мүмкін болмаса, гидравликалық сынақ, сынақ қысымы және қол жетімді жерлерде тексеру жүргіледі.
Түтіктердің ішкі сараптамасы кемінде 4 жылда бір рет, гидравликалық сынақтар - кемінде 8 жылда бір рет жүргізіледі.
Гидравликалық сынақтарда ыдыстың сыйымдылығы сумен толтырылады, температура + 5 ° C-тан +40 ° C-ге дейін, содан кейін су қысымы сынақ қысымына біртіндеп артады рпр:
құйылған ыдыстар үшін Pпp = 1,5 крpok;
құйылмаған ppm = P пр1.25 крpok;
соққыға төзімділігі 20 мкм см2 P пр = 1,3 рас-ден артық емес және 20 Дж см2-ден кем әсер ету жағдайында металл емес материалдар. Сынақ қысымының формуласы бар:
20 Дж см2
мұнда рpok - есептелген (жұмыс қысымы); k - материалдың рұқсат етілген кернеулерін стандартты температураға (20 ° C) әкелу коэффициенті,
Pпp =1,6 крpok,
мұнда 820; 8г - ыдыстың немесе оның элементтерінің тиісінше 20 ° C температурасында және конструкциялық температурада рұқсат етілген кернеу. Қысым сол түрдегі екі манометрмен бақыланады. Ұстау уақыты қабықтың қабырғаларының қалыңдығына байланысты (50 мм - 10 мин, 50-ден 100 мм дейін - 20 мин, 100 мм-ден жоғары 30 минутқа дейін). Өткізгеннен кейін қысым төмендейді және түтіктің беткі қабатын тексереді, бөлінген және дәнекерленген қосылыстар тексеріледі [4].
Түтік гидравликалық сынақтарға қарсы тұрды деп есептеледі табылмаса:
дәнекерленген қосылыстардағы және негіздегі металдардағы ағып кетулер, жарықтар, шергектер, теректер;
қосылатын қосылымдарда ағып кету;
қалдық деформация түрінде.
Қысыммен жұмыс істейтін кемелер:
өшіру немесе өшіру-ретеу клапандары;
қысымды өлшеу құралдарымен;
температура өлшеу құралдары;
қауіпсіздік құралдарымен;
сұйықтық деңгейінің көрсеткіштері болуы керек.
Әрбір түтік кеме блоктарына немесе кеме мен жабылатын клапан арасындағы құбырға орнатылатын тікелей әрекет ететін қысым монометрлерімен жабдықталуы керек.
Қысымды өлшеуіштердің дәлдік класы 2,5 МПа-дан төмен болмауы керек, 1,5 МПа-дан жоғары жұмыс қысымы кезінде 2,5-ден төмен болмауы керек. Жұмыс қысымын өлшеу шегі шкаланың үштен екі бөлігінде болуы керек.
Әрбір түтік қауіпсіздік көрсеткіштерімен рұқсат етілген мәннен жоғары қысымғасақтандырғыштармен жабдықталуға тиіс.
Қауіпсіздік құрылғылары ретінде:
серіппелі қауіпсіздік клапандары;
тұтқалы-жүктейтін қауіпсіздік клапандары;
қауіпсіздік мембранасы (үзілу, сыну, кесу,соғу) (22.4-сурет, а); жарылғыш клапандар (22.4-сурет, б).
Сурет. 22.4. Қауіпсіздік құрылғылары:

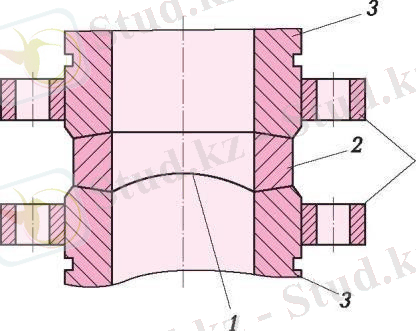

a - үзілу мембранасының линза қысымы: 1 - мембрана; 2 - конустық шайба; 3 - разряд желісінің ұштары; 4 - жалғастырғыш фланецтер; б

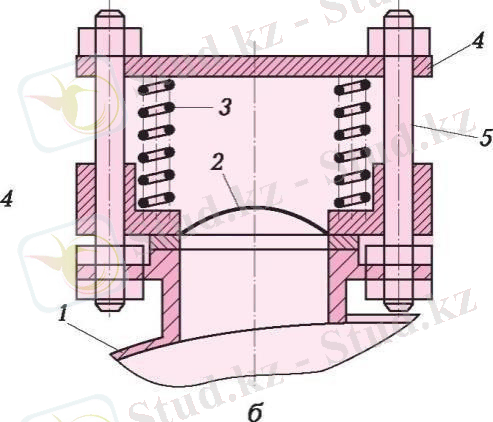

- сыртқы перифериялық серіппелермен жарылыс клапаны: 1- қорғалған түтік; 2 - құлыпталған диск; 3 - серіппе; 4 - сақина; 5 - штанга
Сақтандырғыш клапандар мен мембраналар әлсіз байланыс принципінде жұмыс істейді. Егер қысым асып кетсе, клапан белсендіріледі және қысым төмендейді.
Қауіпсіздік тұтқасы мен серіппелі клапандардың жетіспеушілігі - олардың коррозиялық жағдайлардағы жеткіліксіздігі, сондай-ақ медианың кристалдануы, беріктенуі және тығыздалуы мүмкін технологиялық үдерістер, қатты бөлшектердің пайда болуы.
Қысымды бірден күшейткен кезде, үлкен инерциядан жұмыс істей алмайды.
Қауіпсіздік клапанын есептеу және таңдау түтіктен немесе қауіпсіздіктің көлденең қимасының ауданынан шыққан сұйықтықтың мөлшерін анықтаудан тұрады.
Қауіпсіздік клапанымен қорғалған сыйымдылықтағы ең жоғарғы қысым жұмыс қысымы кезінде келесі мәндерден аспауы тиіс:
Рр 0[,]3 МПаРmахРр + 0[,]05;
Рр6,0 МПаРmахU[5]Рр;
Рр 6,0 МПа, Рmах 1,1 Рр.
Мембраналардың артықшылықтары:
конструкцияның қарапайымдылығы;
жоғары (клапандармен салыстырғанда) жұмыс жылдамдығы;
ортаны фазалық күйінен мембраналардың жұмыс қабіле тінің тәуелсіздігі.
Мембраналардың жетіспеушілігі - бұл жұмыстан кейін қорғалған жабдық ашық қалады, бұл үдерістің тоқтауына және құрылғының барлық мазмұнын атмосфераға шығаруына әкеледі.
Мембрананың жарылыс қысымы формула бойынша анықталады:
k= б20б1,
мұнда Д0 - мембраналық материалдың қалыңдығы, мм; Опр - материалдың беріктігі, Па; R - мембрана күмбезінің радиусы, мм.
Мембраналар қауіпсіздік клапандарының орнына орнатылуы мүмкін және олармен бірге өткізу қабілетін көбейту және сақтандыру клапандарының алдында сыйымдылығын арттыру үшін.
Жарылыс клапандары мембраналардың орнына үдерістің тоқтатылуын болдырмау және аппараттың барлық мазмұнын босату үшін пайдаланылуы мүмкін, өйткені іске қосқаннан кейін клапандардағы тесік қайтадан жабылады.
Жарылғыш клапандардың кемшіліктері мембраналар инерциясымен салыстырғанда өте үлкен, конструкция күрделілігі және тығыздықтың жетіспеуі. Оларды қалыпты қысымда жұмыс істейтін жабдықты жарылыстан қорғау үшін қолдануға болады.
ОБЪЕКТІДЕГІ ӨРТКЕ ҚАРСЫ ҚАУІПСІЗДІК ШАРАЛАРЫ
ЖӘНЕ ӨРТЕНУ ҚАУІПІ БАР ӨНІМДЕР
Өрт -- белгіленбеген жердегі арнайы бақылаусыз,материалдық шығынды алып келу барысын өрт деп атаймыз.
Өрт кезінде термиялық ыдырауға және жану факторларына әсер ететін әлеуметтік және экономикалық залалмен ерекшеленеді, ол арнайы бақылаудан тыс аймақтарда дамып, сондай-ақөрт сөндіру құралдарының көмегін қажет етеді. [4, 15].
Жарылыс - энергияны босату және сығымдалған газдардыңқұрылуын қамтамасыз ете отырады(жарылғыш жану).
Өнеркәсіптік қондырғылардағы өрттер көбінесе электр қондырғыларында, технологиялыққұрал-жабдықтарда, аспаптарда және қорғаныс құрылғыларындағы ақаулықтардан, сервистік персоналдың абайсыз әрекеттерінен және өрт қауіпсіздігі ережелерін бұзудан туындайды.
Өрттің жиі болу себебі жекелеген бөліктердің тозуы немесе қысым мен температураның рұқсат етілген мәндерден асып кетуі салдарынан пайда болады.
Мұндай жағдайларда өртену аймағы пайда болады. Ол тұтану көзі болған кезде, өртке әкеледі, әсіресе жеңіл сұйықтықтарды немесе газдарды қолданатын аспаптар мен аппараттарда көптеп орын алады. [4, 15].
Объектіде (кәсіпорын) ең көп өртке алып келетін жайттар :
қысқа тұйықталу жағдайында (электр желілері дұрыс таңдалмаған
және орнатылған, электр тогының жән е жабдықтардың оқшаулануының тозуы және зақымдалуы кезінде туындайды);
электр желілерінің, машиналардың және аппараттардың жүктемелері кезінде, үлкен уақытша кедергілерде (көбінесе ұзақ уақыт бойы
рұқсат етілген мәндерден асып түсетін жүктемелер кезінде), сондай- ақүлкен кедергілер - сорғылардағы нашар байланыстар кезінде пайда болатын жылуда, қысқыштар, тарату шиналарында және т.б.);
белбеу дискілерінің сырғанау кезінде, үйкеліс кезінде шығатын жылу, сондай-ақ жоғары қысымды газдар шығарылғанда ;
металл бөлшектердің бір-біріне соғылған кезде немесе тасқа соғылған кезде (мысалы, корпустағы желдеткіш қалақтардың соққылары, шет жағындағы металл заттардыңұнтақтарға түсуі, диірмендерде);
сілтілік металдар сумен, жанғыш заттары бар оксиданттармен, химиялықөзара әрекеттесуі кезінде шығарылатын жылу, сондай-ақ органикалық заттардыңөздігінен жануы (мысалы, қағаз дайындау үшін пайдаланылатын шүберек) майлар; статикалық электр зарядтарыныңұшқындары және т.б..
Белгілі бір жағдайларда, өрттің пайда болуы, сонымен қатар, қолданыстағы өндіріс қондырғыларының, жылытқыш құрылғылардың, электрлік және газды дәнекерлеу аппараттарының жұмыс жасау барысында туындаған жалындардан,ұшқындардан пайда болуы мүмкін. Өрт қаупі бар немесе жарылғыш объектіде өрттің (жарылыстың) ықтималдығы оны жобалау, салу және пайдалану кезеңдерінде анықталады.Қолданыстағы немесе құрылыстағы объектілерде өрттің (жарылыстың) пайда болу ықтималдығын есептеу үшін әр түрлі өрт қаупі бар немесе жарылғыш оқиғалард ың мерзімі туралы статистикалық мәліметтер болуы керек.Жоспарланған объектілерде өрттің пайда болу ықтималдығын объектінің элементтерінің сенімділік көрсеткіштері негізінде белгіленеді, бұл өндірістік жабдықтардың, басқару және басқару жүйелерінің бұзылу ықтималдығын есептеуге мүмкіндік береді және объектіні құрайтын басқа да құрылғыларда
әртүрлі өрт пен жарылыс қаупін тудыруы мүмкін. [4, 15].
Өрт және жарылыс оқиғалары жағдайында ыстық ортаны қалыптастыруға және от көзінің пайда болуына әкелетін осындай оқиғалар кездеседі.
Кез-келген нысандағы өрт және жарылыс қаупсіздігін , оныңқұрамдас бөліктерініңөртке қауіпсіздігімен анықталады. (технологиялық бейімделулер, қондырғылар, үй-жайлар).
Құрылысты ңөрт қауіпсіздігі өртке қарсы және өрт қауіпсіздігінің жүйелері, соның ішінде ұйымдастыруш ылық және техникалық шаралармен қамтамасыз етілген.
Өрт қауіпсіздігі жүйесі адамдардыңөрт қауіпсіздігі мен материалдыққұндылықтарымен, сондай-ақ осы жүйелердің экономикалық көрсеткіштерімен сипатталады.
Адамдар үшін өрт қауіпсіздігініңқажетті деңгейі адам үшін өрттің алдын алу үшін жылына 0,999999 мүмкіндіктен кем болмауы керек және адамдар үшін өрт қаупі бар рұқсат етілген деңгейі 10-6 аспауы тиіс. Қауіпті өрт фактілері ең жоғары рұқсат етілген мәндерден асып кетуі тиіс .[4, 15].
Өрт болған жағдайда қоршаған орта мен адамға оның әсері:
жалын;
соққы толқыны:
құрал-жабдықтыңқұлдырауы;
байланыстыңүзілуі;
ғимараттар мен құрылыстардыңқұрылысын бұзу;
шамадан тыс қоршаған орта мен объект температуралары;
жану өнімдерінің уыттылығы;
түтін
оттегінің біркелкі концентрациясы;
жарылыс пен өртте пайда болған зиянды заттардың бүлінген аппараттарынан қорғану.
Бұдан басқа, адамдар мен қоршаған ортаға басқа да әсері болады:
үзінділер, қираған аппараттардың, агрегаттардың, қондырғылардың, құрылымдардың бөліктері;
бұзылған аппараттар мен қондырғылардан босатылған радиоактивті және улы заттар мен материалдар;
жабдықтардың конструкциялық бөліктерінде агрегаттардыңөткізгіш бөліктерінде жоғары кернеуді жою нәтижесінде пайда болатын электр тогы;
Өрттің нәтижесінде болған жарылыстыңқауіпті факторлары;өрт сөндіретін заттар.
Жанудың және күйдіргіштің улы заттарынан (95% -дан астам) адамдар статистикалық мәлімет бойынша уланады екен ,соның ішінде адамдардың куәландыратын өрттің пайда болуы мен өлім-жітімін тудыратын өрттіңқауіпті факторларының арасында 60% -ы күйік және жарылыс кезінде өлімге алып келеді..
Жазатайым жағдайларды талдау кезінде зардап шеккендердің басым көпшілігі қызған газдар мен жалындардың жоғары температура, радиация жылуы әсерінен зардап шегеді.
Адамдарға жоғары температура мен зиянды газ тәрізді жану
Өнімдерінің әсері адамдарға белгілі бір уақыт аралығында өз әсерін тигізеді. (кесте. 23.1) [15].
Жалынның термиялықәсері оның температурасына, қараңғылық
дәрежесіне, сәулелендіру объектісіне дейінгі қашықтыққа, қоршаған ортаның ашықтығының дәрежесіне және басқа факторларға байланысты болады.
Орташа алғанда, 20 - 30с кейін 5 - 20 м қашықтықта (жылу ағыныныңқарқындылығына байланысты), адам денсаулығы нашарлай бастайды. (табл. 23.2).
Өрт кезінде әдетте органикалық заттар пайда болады, олардың негізгі құрамдас бөлігі көміртек, сутегі, оттегі.
Органикалық заттарды жағу кезінде улы газдар мен басқа да қосалқы өнімдер босатылады, олар газдың қалдықтарын бақылау және басқа газдарды баллонға енуіне жол бермеу керек атмосфералық ауаға кіретін және адамға (фосфор, азот оксиді, көміртегі тотығы және т.б.) ... жалғасы
Жүйе мен түтіктер қысымында жұмыс жасайтын процестерді талдаудан бұрын жалпы ережелерге тоқталайық [4, 16, 19].
Осындай жүйелерді бағалаудың негізгі ережелерінің бірі - тығыздық. Тығыздық - сұйықтықтардың және газдардың қабырғалар және буындардың құрылғылар мен қондырғылардың ішкі көлемін шектейтін ауа өткізбейтіндігі.
Тығыздық жұмыс ретінде сұйықтықты немесе газды қолданатын барлық қондырғылар мен құрылғыларда қолданылады. Вакуум қондырғыларында тығыздық шарты міндетті болып табылады.
Өндірісте қысылған, сұйытылған және ерітілген газдарға, газ ұстағыштарға, компрессорларға арналған құбырлар, цилиндрлер мен цистерналар сияқты жоғары қысымды жүйелерді пайдаланады. Кез келген жоғары қысымды жүйе әрдайым ықтимал жарылыс қаупін білдіреді.
Суретте. 22.1-де жоғары қысымды жүйелердің бұзылуының және төмендеуінің негізгі себептері келтірілген.
Жүйенің қажетті тығыздығын және жарылысынан қорғауды қамтамасыз ету техникалық және ұйымдастыру-техникалық шаралармен қамтамасыз етіледі (22.2-график).
Сынақ кезінде жабдықтың тығыздық жоғалуы,%, формула бойынша анықталуы мүмкін
n = [1 - P1T1 P1T2] :: (100t),
Сурет. 22.1. Жоғары қысым жүйесінің бұзылуының негізгі себептері
мұнда F1rT2 - сынақтың басында және соңында температурасы (K); Р1г Р2 - бастапқы және соңғы қысым, Па; Т-сынақ ұзақтығы, h.
Сурет. 22.2. Тығыздықты және жарылыстан қорғауды қамтамасыз ететін негізгі техникалық және ұйымдастыру шаралары
22.1. Кесте.Құбыр жүйелерін белгілейтін бояу
Зат түрі
Құбыр түсі
Зат түрі
Құбыр түсі
Су
Жасыл
Қышқыл
Қызғылт
Бу
Қызыл
Каустика
Күлгін
Ауа
Көк
Жанатын және жанбайтын сүйықтар
Қоңыр
Жанатын және жанбайтын газдар
Желтый
Басқа да заттар
Сұр
Ағып кету сынағы ауаны, азотты немесе инертті газдарды қолданып гидравликалық сынау сынақтарынан кейін қысымның жұмыс қысымына әкелетінін тексереді.
Нәтижелері қанағаттанарлық деп саналмайды, егер қысымның төмендеуі сағатына 0,2% - жаңа құрылғылар үшін және 0,5% - мерзімді сынақтар үшін.
Құбыр арқылы тасымалданатын заттарға сәйкес сәйкестендіру түсі пайдаланылады (22.1-кесте) [4].
Қауіптілік деңгейін көрсету үшін құбырларға түсті ескерту сақиналары қолданылады, олардың саны қауіптің дәрежесін анықтайды:
қызыл сақиналар - жарылғыш және тұтанғыш заттар;
жасыл - бейтарап заттар;
сары - улы заттар.
Ауа өткізбейтіндіктегі құбырларды сынау ауа арқылы жүзеге асырылады. Сонымен қатар, жұмыс қысымы Pp-ға тең қысым жасалады, яғни жұмыс үрдісінің қалыпты кезеңінде туындайтын максималды артық қысым. Жұмыс қысымы беріктікті есептеу арқылы анықталады.
Құбырларды гидравликалық сынау 1.25 Ржұмыс сынақ қысымымен, бірақ 0,2 МПа-дан кем емес сумен жүзеге асырылады.
Сынақ қысымы жүйенің сынау күші мен тығыздылығында сыналған қысым болып саналады.
Газ құбырларын төсеу кезінде, оларда конденсат бар екендігін ескеру қажет. Демек, газ құбырлары газдың қозғалысы жағына аздап бағдарланған және конденсатын және майын алу үшін төмендетілген
клапанмен жабдықталады. Сұйытылған газдар тасымалданатын құбырлар ыстық жұмыс органы бар құбырлардан кем дегенде 0,5 м қашықтықта орналастырылады. Сонымен қатар, жылу оқшаулағышы ыстық жұмыс сұйықтығы бар құбырларға қолданылады.
Жеңіл мұздату газдарын тасымалдауға арналған құбырлар салынған жағдайда олар бу және ыстық су құбырларымен қатар салынады.
Жылулық деформациядан кернеулерді азайту үшін оларға П-тәрізді бөлім жасалады.
Тұтанғыш сұйықтықтарды және газдарды тасымалдауға арналған құбырлар автоматты клапандар, гидравликалық құлыптармен жабдықталады.
Сығылған, сұйытылған және ерітілген газдарды -50 ° C-тан +60 ° C дейінгі температурада сақтауға және тасымалдауға, жұмыс қысымы 10,15 мен 20 МПа дейінгі көміртекті болаттан дайындалған цилиндрлер, сондай-ақ 15 және 20 жұмыс қысымына арналған легірленген болат МПа қолданылады.
Баллондар дайындалады [4]:
төменгі сыйымдылық 0,4-тен 12 литрге дейін;
20-дан 50 литрге дейін орташа;
үлкен сыйымдылығы 80-нен 500 литрге дейін.
Баллондардың мойнына мынадай ақпарат бар таңба салынады:
өндірушінің тауар белгісі;
шығару күні (ай, жыл);
келесі сынақ мерзімі;
термоөңдеу түрі (N - нормалау, M - қатайту кезіндегі температура);
жұмыс сынақ гидравликалық қысымы (МПа);
баллонның сыйымдылығы, л;
баллон салмағы, кг;
басқару жүйесінің мөрі, мысалы, OTК;
қолданыстағы стандарттың белгіленуі.
Баллон бетіне (сыртқы) белгілі бір түс боялған, затқа сәйкес келетін жазба және сигнал жолағы қолданылады (22.2-кесте). Қысым түтіктерін салу және қауіпсіз пайдалану бойынша қолданыстағы ережелерге сәйкес [4].
Толтырғыш зауыттарына келетін баллондардағы қалдық қысым кемінде 0,05 МПа, ал еріген ацетилен баллондары кемінде 0,05 МПа диапазонында және 0,1 МПа-дан аспайтын қалдық қысымға ие болуы тиіс. Бұл газ қалдықтарын бақылауға және басқа газдардың баллонға кіруіне жол бермеуі керек.
22.2. Кесте. Сығылған, сұйытылған ж әне ерітілген газ баллондарын бояу
Газ (жазу)
Баллондарды бояу
Жазу түсі
Жолақ түсі
Азот
Қара
Сары
Қоңыр
Аммиак
Сары
Қара
Қоңыр
Тазааргон
Сұр
Жасыл
Жасыл
Ацетилен
Ақ
Қызыл
Қызыл
Сутегі
Қара-жасыл
Қызыл
Қызыл
Сығылған ауа
Қара
Ақ
Ақ
Гелий
Қоңыр
Ақ
Ақ
Оттегі
Көк
Қара
Қара
Көмірқышқыл
Қара
Сары
Сары
Бұл қалған газды бақылап, басқа газдарды баллонға түсіруге жол бермеуі керек.
Суретте. 22.3 цилиндрлердің жарылыстарының себептерін тізімдейді.Қазіргі уақытта Қысым түтіктерін ұйымдастыру және қауіпсіз пайдалану ережелері қолданылады:
Суретте. 22.3 баллон жарылыстарының себептері
гидростатикалық қысымсыз 0,07 МПа қысымымен қайнау температурасынан асатын температурада 115 ° C жоғары су немесе басқа сұйықтық бар су қысымымен жұмыс істейтін түтіктер;
0,07 МПа-дан жоғары бумен немесе газ қысымымен жұмыс істейтін түтіктер;
50 ° C-қа дейінгі температурада бу қысымы 0.07 МПа асатын сығылған, сұйытылған газдарды тасымалдауға немесе сақтауға арналған түтіктер;
сығымдалған, сұйытылған газдар мен сұйықтықтарды тасымалдауға немесе сақтауға арналған резервуарлар мен түтіктер, оларда 0,07 МПа-дан асатын қысым тұрақты түрде жасалады.
Ережелер төмендегілерге қолданылмайды:
радиоактивті материалдармен жабдықталған түтіктерде;
ғылыми мақсаттарда пайдаланылатын сыйымдылығы 0,025 м3 аспайтын түтіктер (қысымнан тәуелсіз);
қуаты (м3) үшін қысым р (MPa) өнімі 0,02 аспайтын ыдыстар;
теңізде және өзен кемелерінде, әуе кемелерінде, темiр жол және автомобиль көлiгiнде тежеу техникаларына және т.б. орнатылатын түтіктер.
Ережеге бағынатын барлық түтіктер меншік иесінің жазбаша өтініші негізінде белгіленген тәртіппен тіркеледі.
Түтіктерді пайдалануға рұқсат техникалық сараптамадан өткеннен кейін (ішкі тексеру және гидравликалық сынақтар) беріледі. Егер құрылымдық ерекшеліктерге арналған түтіктерді ішкі тексеруді жүзеге асыру мүмкін болмаса, гидравликалық сынақ, сынақ қысымы және қол жетімді жерлерде тексеру жүргіледі.
Түтіктердің ішкі сараптамасы кемінде 4 жылда бір рет, гидравликалық сынақтар - кемінде 8 жылда бір рет жүргізіледі.
Гидравликалық сынақтарда ыдыстың сыйымдылығы сумен толтырылады, температура + 5 ° C-тан +40 ° C-ге дейін, содан кейін су қысымы сынақ қысымына біртіндеп артады рпр:
құйылған ыдыстар үшін Pпp = 1,5 крpok;
құйылмаған ppm = P пр1.25 крpok;
соққыға төзімділігі 20 мкм см2 P пр = 1,3 рас-ден артық емес және 20 Дж см2-ден кем әсер ету жағдайында металл емес материалдар. Сынақ қысымының формуласы бар:
20 Дж см2
мұнда рpok - есептелген (жұмыс қысымы); k - материалдың рұқсат етілген кернеулерін стандартты температураға (20 ° C) әкелу коэффициенті,
Pпp =1,6 крpok,
мұнда 820; 8г - ыдыстың немесе оның элементтерінің тиісінше 20 ° C температурасында және конструкциялық температурада рұқсат етілген кернеу. Қысым сол түрдегі екі манометрмен бақыланады. Ұстау уақыты қабықтың қабырғаларының қалыңдығына байланысты (50 мм - 10 мин, 50-ден 100 мм дейін - 20 мин, 100 мм-ден жоғары 30 минутқа дейін). Өткізгеннен кейін қысым төмендейді және түтіктің беткі қабатын тексереді, бөлінген және дәнекерленген қосылыстар тексеріледі [4].
Түтік гидравликалық сынақтарға қарсы тұрды деп есептеледі табылмаса:
дәнекерленген қосылыстардағы және негіздегі металдардағы ағып кетулер, жарықтар, шергектер, теректер;
қосылатын қосылымдарда ағып кету;
қалдық деформация түрінде.
Қысыммен жұмыс істейтін кемелер:
өшіру немесе өшіру-ретеу клапандары;
қысымды өлшеу құралдарымен;
температура өлшеу құралдары;
қауіпсіздік құралдарымен;
сұйықтық деңгейінің көрсеткіштері болуы керек.
Әрбір түтік кеме блоктарына немесе кеме мен жабылатын клапан арасындағы құбырға орнатылатын тікелей әрекет ететін қысым монометрлерімен жабдықталуы керек.
Қысымды өлшеуіштердің дәлдік класы 2,5 МПа-дан төмен болмауы керек, 1,5 МПа-дан жоғары жұмыс қысымы кезінде 2,5-ден төмен болмауы керек. Жұмыс қысымын өлшеу шегі шкаланың үштен екі бөлігінде болуы керек.
Әрбір түтік қауіпсіздік көрсеткіштерімен рұқсат етілген мәннен жоғары қысымғасақтандырғыштармен жабдықталуға тиіс.
Қауіпсіздік құрылғылары ретінде:
серіппелі қауіпсіздік клапандары;
тұтқалы-жүктейтін қауіпсіздік клапандары;
қауіпсіздік мембранасы (үзілу, сыну, кесу,соғу) (22.4-сурет, а); жарылғыш клапандар (22.4-сурет, б).
Сурет. 22.4. Қауіпсіздік құрылғылары:
a - үзілу мембранасының линза қысымы: 1 - мембрана; 2 - конустық шайба; 3 - разряд желісінің ұштары; 4 - жалғастырғыш фланецтер; б
- сыртқы перифериялық серіппелермен жарылыс клапаны: 1- қорғалған түтік; 2 - құлыпталған диск; 3 - серіппе; 4 - сақина; 5 - штанга
Сақтандырғыш клапандар мен мембраналар әлсіз байланыс принципінде жұмыс істейді. Егер қысым асып кетсе, клапан белсендіріледі және қысым төмендейді.
Қауіпсіздік тұтқасы мен серіппелі клапандардың жетіспеушілігі - олардың коррозиялық жағдайлардағы жеткіліксіздігі, сондай-ақ медианың кристалдануы, беріктенуі және тығыздалуы мүмкін технологиялық үдерістер, қатты бөлшектердің пайда болуы.
Қысымды бірден күшейткен кезде, үлкен инерциядан жұмыс істей алмайды.
Қауіпсіздік клапанын есептеу және таңдау түтіктен немесе қауіпсіздіктің көлденең қимасының ауданынан шыққан сұйықтықтың мөлшерін анықтаудан тұрады.
Қауіпсіздік клапанымен қорғалған сыйымдылықтағы ең жоғарғы қысым жұмыс қысымы кезінде келесі мәндерден аспауы тиіс:
Рр 0[,]3 МПаРmахРр + 0[,]05;
Рр6,0 МПаРmахU[5]Рр;
Рр 6,0 МПа, Рmах 1,1 Рр.
Мембраналардың артықшылықтары:
конструкцияның қарапайымдылығы;
жоғары (клапандармен салыстырғанда) жұмыс жылдамдығы;
ортаны фазалық күйінен мембраналардың жұмыс қабіле тінің тәуелсіздігі.
Мембраналардың жетіспеушілігі - бұл жұмыстан кейін қорғалған жабдық ашық қалады, бұл үдерістің тоқтауына және құрылғының барлық мазмұнын атмосфераға шығаруына әкеледі.
Мембрананың жарылыс қысымы формула бойынша анықталады:
k= б20б1,
мұнда Д0 - мембраналық материалдың қалыңдығы, мм; Опр - материалдың беріктігі, Па; R - мембрана күмбезінің радиусы, мм.
Мембраналар қауіпсіздік клапандарының орнына орнатылуы мүмкін және олармен бірге өткізу қабілетін көбейту және сақтандыру клапандарының алдында сыйымдылығын арттыру үшін.
Жарылыс клапандары мембраналардың орнына үдерістің тоқтатылуын болдырмау және аппараттың барлық мазмұнын босату үшін пайдаланылуы мүмкін, өйткені іске қосқаннан кейін клапандардағы тесік қайтадан жабылады.
Жарылғыш клапандардың кемшіліктері мембраналар инерциясымен салыстырғанда өте үлкен, конструкция күрделілігі және тығыздықтың жетіспеуі. Оларды қалыпты қысымда жұмыс істейтін жабдықты жарылыстан қорғау үшін қолдануға болады.
ОБЪЕКТІДЕГІ ӨРТКЕ ҚАРСЫ ҚАУІПСІЗДІК ШАРАЛАРЫ
ЖӘНЕ ӨРТЕНУ ҚАУІПІ БАР ӨНІМДЕР
Өрт -- белгіленбеген жердегі арнайы бақылаусыз,материалдық шығынды алып келу барысын өрт деп атаймыз.
Өрт кезінде термиялық ыдырауға және жану факторларына әсер ететін әлеуметтік және экономикалық залалмен ерекшеленеді, ол арнайы бақылаудан тыс аймақтарда дамып, сондай-ақөрт сөндіру құралдарының көмегін қажет етеді. [4, 15].
Жарылыс - энергияны босату және сығымдалған газдардыңқұрылуын қамтамасыз ете отырады(жарылғыш жану).
Өнеркәсіптік қондырғылардағы өрттер көбінесе электр қондырғыларында, технологиялыққұрал-жабдықтарда, аспаптарда және қорғаныс құрылғыларындағы ақаулықтардан, сервистік персоналдың абайсыз әрекеттерінен және өрт қауіпсіздігі ережелерін бұзудан туындайды.
Өрттің жиі болу себебі жекелеген бөліктердің тозуы немесе қысым мен температураның рұқсат етілген мәндерден асып кетуі салдарынан пайда болады.
Мұндай жағдайларда өртену аймағы пайда болады. Ол тұтану көзі болған кезде, өртке әкеледі, әсіресе жеңіл сұйықтықтарды немесе газдарды қолданатын аспаптар мен аппараттарда көптеп орын алады. [4, 15].
Объектіде (кәсіпорын) ең көп өртке алып келетін жайттар :
қысқа тұйықталу жағдайында (электр желілері дұрыс таңдалмаған
және орнатылған, электр тогының жән е жабдықтардың оқшаулануының тозуы және зақымдалуы кезінде туындайды);
электр желілерінің, машиналардың және аппараттардың жүктемелері кезінде, үлкен уақытша кедергілерде (көбінесе ұзақ уақыт бойы
рұқсат етілген мәндерден асып түсетін жүктемелер кезінде), сондай- ақүлкен кедергілер - сорғылардағы нашар байланыстар кезінде пайда болатын жылуда, қысқыштар, тарату шиналарында және т.б.);
белбеу дискілерінің сырғанау кезінде, үйкеліс кезінде шығатын жылу, сондай-ақ жоғары қысымды газдар шығарылғанда ;
металл бөлшектердің бір-біріне соғылған кезде немесе тасқа соғылған кезде (мысалы, корпустағы желдеткіш қалақтардың соққылары, шет жағындағы металл заттардыңұнтақтарға түсуі, диірмендерде);
сілтілік металдар сумен, жанғыш заттары бар оксиданттармен, химиялықөзара әрекеттесуі кезінде шығарылатын жылу, сондай-ақ органикалық заттардыңөздігінен жануы (мысалы, қағаз дайындау үшін пайдаланылатын шүберек) майлар; статикалық электр зарядтарыныңұшқындары және т.б..
Белгілі бір жағдайларда, өрттің пайда болуы, сонымен қатар, қолданыстағы өндіріс қондырғыларының, жылытқыш құрылғылардың, электрлік және газды дәнекерлеу аппараттарының жұмыс жасау барысында туындаған жалындардан,ұшқындардан пайда болуы мүмкін. Өрт қаупі бар немесе жарылғыш объектіде өрттің (жарылыстың) ықтималдығы оны жобалау, салу және пайдалану кезеңдерінде анықталады.Қолданыстағы немесе құрылыстағы объектілерде өрттің (жарылыстың) пайда болу ықтималдығын есептеу үшін әр түрлі өрт қаупі бар немесе жарылғыш оқиғалард ың мерзімі туралы статистикалық мәліметтер болуы керек.Жоспарланған объектілерде өрттің пайда болу ықтималдығын объектінің элементтерінің сенімділік көрсеткіштері негізінде белгіленеді, бұл өндірістік жабдықтардың, басқару және басқару жүйелерінің бұзылу ықтималдығын есептеуге мүмкіндік береді және объектіні құрайтын басқа да құрылғыларда
әртүрлі өрт пен жарылыс қаупін тудыруы мүмкін. [4, 15].
Өрт және жарылыс оқиғалары жағдайында ыстық ортаны қалыптастыруға және от көзінің пайда болуына әкелетін осындай оқиғалар кездеседі.
Кез-келген нысандағы өрт және жарылыс қаупсіздігін , оныңқұрамдас бөліктерініңөртке қауіпсіздігімен анықталады. (технологиялық бейімделулер, қондырғылар, үй-жайлар).
Құрылысты ңөрт қауіпсіздігі өртке қарсы және өрт қауіпсіздігінің жүйелері, соның ішінде ұйымдастыруш ылық және техникалық шаралармен қамтамасыз етілген.
Өрт қауіпсіздігі жүйесі адамдардыңөрт қауіпсіздігі мен материалдыққұндылықтарымен, сондай-ақ осы жүйелердің экономикалық көрсеткіштерімен сипатталады.
Адамдар үшін өрт қауіпсіздігініңқажетті деңгейі адам үшін өрттің алдын алу үшін жылына 0,999999 мүмкіндіктен кем болмауы керек және адамдар үшін өрт қаупі бар рұқсат етілген деңгейі 10-6 аспауы тиіс. Қауіпті өрт фактілері ең жоғары рұқсат етілген мәндерден асып кетуі тиіс .[4, 15].
Өрт болған жағдайда қоршаған орта мен адамға оның әсері:
жалын;
соққы толқыны:
құрал-жабдықтыңқұлдырауы;
байланыстыңүзілуі;
ғимараттар мен құрылыстардыңқұрылысын бұзу;
шамадан тыс қоршаған орта мен объект температуралары;
жану өнімдерінің уыттылығы;
түтін
оттегінің біркелкі концентрациясы;
жарылыс пен өртте пайда болған зиянды заттардың бүлінген аппараттарынан қорғану.
Бұдан басқа, адамдар мен қоршаған ортаға басқа да әсері болады:
үзінділер, қираған аппараттардың, агрегаттардың, қондырғылардың, құрылымдардың бөліктері;
бұзылған аппараттар мен қондырғылардан босатылған радиоактивті және улы заттар мен материалдар;
жабдықтардың конструкциялық бөліктерінде агрегаттардыңөткізгіш бөліктерінде жоғары кернеуді жою нәтижесінде пайда болатын электр тогы;
Өрттің нәтижесінде болған жарылыстыңқауіпті факторлары;өрт сөндіретін заттар.
Жанудың және күйдіргіштің улы заттарынан (95% -дан астам) адамдар статистикалық мәлімет бойынша уланады екен ,соның ішінде адамдардың куәландыратын өрттің пайда болуы мен өлім-жітімін тудыратын өрттіңқауіпті факторларының арасында 60% -ы күйік және жарылыс кезінде өлімге алып келеді..
Жазатайым жағдайларды талдау кезінде зардап шеккендердің басым көпшілігі қызған газдар мен жалындардың жоғары температура, радиация жылуы әсерінен зардап шегеді.
Адамдарға жоғары температура мен зиянды газ тәрізді жану
Өнімдерінің әсері адамдарға белгілі бір уақыт аралығында өз әсерін тигізеді. (кесте. 23.1) [15].
Жалынның термиялықәсері оның температурасына, қараңғылық
дәрежесіне, сәулелендіру объектісіне дейінгі қашықтыққа, қоршаған ортаның ашықтығының дәрежесіне және басқа факторларға байланысты болады.
Орташа алғанда, 20 - 30с кейін 5 - 20 м қашықтықта (жылу ағыныныңқарқындылығына байланысты), адам денсаулығы нашарлай бастайды. (табл. 23.2).
Өрт кезінде әдетте органикалық заттар пайда болады, олардың негізгі құрамдас бөлігі көміртек, сутегі, оттегі.
Органикалық заттарды жағу кезінде улы газдар мен басқа да қосалқы өнімдер босатылады, олар газдың қалдықтарын бақылау және басқа газдарды баллонға енуіне жол бермеу керек атмосфералық ауаға кіретін және адамға (фосфор, азот оксиді, көміртегі тотығы және т.б.) ... жалғасы
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
