МАКСИМАЛЬДЫ ТОКТАН ҚОРҒАНУ ЖӘНЕ КАУІПСІЗДІК ЖАҒДАЙЫНАТОРАП

ҰЗЫНДЫҒЫНЫҢ ӘСЕРІ

ПУЭ [8] электр желілеріне сәйкес, мысалы, жарықтандыру бөлімі бөлінеді:

  • қуат берушіжелісінде, яғни қосалқы станцияның тарату торабынан немесе әуе электр жеткізу желісіндегі тармағынанкіріс құрылғысының (КҚ) ғимараттың кіріс-тарату құрылғысы (КТҚ) немесе негізгі тарату тақтасына (НТТ) дейін;
  • тарату желісі, яғни кіріс құрылғысынан тарату пункттеріне (ТП), топтық және пәтерлі қалқандарға (ТҚ) дейінгі желі, сондай-ақ сыртқы жарықтандыру құрылғыларына қуат беруші пункттер;
  • топтық желі, яғни қалқандардан жарықшамға, желілік розеткалар мен басқа электр қабылдағыштарға дейін. Фазалық және нөлдік өткізгіштердің кедергісі олардың қимасы мен ұзындығы бойынша анықталады.

Өз кезегінде, осы кедергілердің мәндері күтілетін жанасу кернеуіне айтарлықтай әсер етеді.

Желі ұзындығының артуы демек, оның кедергісін жоғарылату электр сымдарының қысқатұйықталу тогының азаюына, соның салдарынан, артық ток қорғанысының жылдамдығының төмендеуіне әкеледі.

Нәтижесінде, таратқыш және топтық тораптар үлкен ұзындыққа ие болады және кіші көлденең қима өткізгіштер электр қабылдағыштарын беретінжелілері қысқа тұйықталу тогын шектейді.

Нәтижесінде, таратқыш және топтық тораптар үлкен ұзындыққа ие және аз сымдарының қимасын жабдықтаушы электр қабылдағыштар, бұл желілер қысқа тұйықталу тогын шектейді.

L ең көп ұзындықты анықтау, мысалы, ең жоғарғы ток қорғанысы белсендірілген топтық желі, оңайлатылған әдіс қолдану арқылы жүзеге асырылуы мүмкін.

Үшфазалы топтық желілер төрт сымды немесе бес сымды кабельмен жасалғандықтан, өткізгіштер арасындағы қашықтық аз.

Демек, өткізгіштердің индуктивті кедергісі және олардың сыртқы индуктивті кедергісі өткізгіштердің белсенді кедергісімен салыстырғанда аз.

Бұл болжам 120мм 2 дейінгі өткізгіштің көлденең қимасы бар кабельдер үшін жарамды [19] .

Сондай-ақ, топтық желінің басындағы кернеу≥ 80%номиналды фазаның кернеуі деп болжауға болады. Сонда " фазалық-нөлдік" ілмек үшінбіз келесідей жаза аламыз

𝐼 к = 0, 8 𝑈 ф /(𝑟 ф + 𝑟 н )

(11. 1)

Мұнда𝑟 ф және𝑟 н -Фазалық және бейтарап қорғағыш өткізгіштердің белсенді кедергісі бір-бірімен сәйкес.

𝑆 ф фазалық өткізгіштің көлденең қимасының ауданын және 𝑆 н бейтарап қорғаныс өткізгішті және олардың ұзындығын 𝐼 ескере отырып, ағымдағыток 𝐼 к теңдеу арқылы анықталуы мүмкін.

𝐼 к = 0, 8 𝑈 ф /(𝑝𝐼/𝑆 ф + 𝑝𝐼/𝑆 н ),

(11. 2)

мұндағы 𝑝 - қалыпты жұмыс температурасындағы электр кедергісін салыстыру, онда мыс үшін 22, 5 ∙ 10 −3 Ом∙ мм 2 /м, алалюминий үшін 36 ∙ 10 −3 Ом∙ мм 2 /м құрайды.

(𝑚 = 𝑆 ф /𝑆 н ) өткізгіштердің аудандарының қатынасын сипаттайтын T коэффициентін енгізейік. Сонда

𝐼 к = 0, 8 𝑈 ф 𝑆 ф /[𝑝𝐼(1 + 𝑚) ]

(11. 3)

Максималды кабель ұзындығы 𝐼 𝑚𝑎𝑥 , ондағымаксимальді ток қорғанысын іске қосуды камтамасыз етеді, теңдеу көмегімен анықталады.

𝐼 𝑚𝑎𝑥 = 0, 8 𝑈 ф 𝑆 ф /[𝑝𝐼 защ (1 + 𝑚) ] (11. 4)

мұнда 𝐼 защ - қысқа тұйықталу тогы, ол қауіпсіздік жағдайларына рұқсат етілген уақытқа максималды ток қорғанысын белсендіруді қамтамасыз етеді.

101

Ажыратқыштар үшін, 𝐼 защ шамасы ток мәніне тең (ток ағыны) электромагниттік босату және номиналды токқа қатысты қысқа тұйықталу тогының көптігін ескере отырып, уақытша ток сипаттамалары бойынша анықталады.

𝐼 защ мәніавтоматты ажыратқыш үшін таңдалғанток жиілігімен сәйкес келу керек.

Сақтандырғыштардың ерігіш байланыстары үшін 𝐼 к / 𝐼 ном талап етілетін ток көптігі, сондай-ақ, уақытша-ағымдық сипаттамаларырұқсат етілген ең ұзақ уақыт өшіру қауіпсіздік шарттарымен анықталады.

Осылайша, желінің ұзындығы 𝐼 𝑚𝑎𝑥 асып кетсе, «фазалық-нөлдік» топсасының кедергісі қысқа тұйықталу тогын аса ток қорғанысының жұмыс істеу деңгейі мен жылдамдығына сәйкес келмейтін мәндерге шектейді.

Бұл жағдайда адамның қауіпсіздігінөлдік қорғаныш өткізгішке қосылған электр жабдығына жанама байланыспен қамтамасыз етілмейді.

Электромагниттік ток шығуы бар сөндіргіш 𝐼 ном = 40А номиналды ток кезінде жұмыс істейтін жағдайда тізбектің ұзындығын есептеу қажет деп есептейік:

  • өткізгіш материал- медь;
  • фазалық өткізгіштің қимасы 𝑆ф= 2, 5 мм2;
  • нөлдік қорғаныс өткізгіштің қимасы𝑆н= 2, 5 мм2. Ескере отырып, 𝑆ф= 𝑆н, тоm= 1.

В типті электромагниттік босатумен (A, B, C, D типтері бар), қысқа тұйықталу тогының номиналды 𝐼 к / 𝐼 ном = 3 − 5қатынасына қатысты екенін қарастырайық. Зақымдалған жабдықтың сенімді ажыратылуын қамтамасыз ету және қауіпсіздікті қамтамасыз ету үшін 𝐼 к / 𝐼 ном ≥ 5 қатынасын пайдаланыңыз. Сонда.

𝐼 к = 51 ном 5 ∙ 40 = 200А

сондықтан

𝐼𝑚𝑎𝑥 = 0, 8 𝑈ф𝑆ф/[𝑝𝐼(1 + 𝑚) 𝐼к] = (0, 8 ∙ 220. 2, 5) /[22, 5 ∙ 10 −3 (1 + 1) ∙ 200 ∙]

= 48, 8м

𝐼 к / 𝐼 ном төменгі коэффициенттерінде, 𝐼 𝑚𝑎𝑥 , м мәні артады.

  • мыс𝐼к/ 𝐼ном= 4𝐼𝑚𝑎𝑥= 61 м;
  • мыс𝐼к/ 𝐼ном= 3𝐼𝑚𝑎𝑥= 81, 5 м.

Осылайша, біздің жағдайда, 𝐼 к / 𝐼 ном = 3 − 5коэффициенттерінің барлық диапазонында тізбек ұзындығы ≤

𝐼 𝑚𝑎𝑥 = 48, 8 м) [16, 19] .

Егер топтық желілердің өткізгіштерінің ұзындығы таңдалған сөндіргіштің жұмыс істеу шарттарына сәйкес ең жоғары мәннен асып кетсе, жанама түрлермен қауіпсіздікті қамтамасыз ету үшін келесі нұсқаларды пайдалануға болады:

Төменгі тағайындамалы автоматты ажыратқышты таңдаңыз, яғни, кіші арақатынасымен 𝐼 к / 𝐼 ном . Сонымен қатар тізбектегі өтпелі процестер, мысалы, асинхронды электр қозғалтқыштарын іске қосу кезінде, автоматты сөндіргіштің жалған істен шығып қалмауын тексеру керек.

  1. Номиналды дифференциалды ток 0, 5 А-дан асатын дифференциалдық токқа арналған жүктеме үзіліс коэффициентін орнатыңыз, мысалы, 1, 2, 3 . . . A. Мысалы, қауіптілігі жоғары үй- жайларда, бұл электр розеткаларын розеткадан жеткізетін тізбектердегі қорғаныш ажыратқыштарды қолдану қажеттілігін жоққа шығармайды, .
  2. «Фазалық-нөл» қимасының қарсылығын азайту үшін нөлдік қорғаныс өткізгіштердің немесе мүмкіндігінше фазалық өткізгіштердің көлденең қимасын және тиісінше қысқа тұйықталу тогын арттырыңыз
  3. Бейтарап қорғаныс өткізгішке параллель қосымша қорғаныс өткізгішті бағыттаңыз. Бұл күтілетін сенсорлық кернеуді азайтады және қысқа тұйықталу тогын арттырады.

Қорғаныс өткізгіштің қол тигізетін ашық және үшінші тарап өткізгіш бөлшектерін қосатын шамасын қосымша теңестіру жүйесін пайдаланыңыз.

TN-C жерлендіру жүйесімен жабдықталған электр қондырғыларында 4 және 5 нұсқалары пайдаланылмауы керек.

TN-C жүйесінде бейтарап өткізгіші жұмыс істейтін N және PE қорғаныс өткізгіштерінің функцияларын орындайды және корпусқа қосылған қосымша қуат шамасы теңестірудің қорғаныс өткізгіштері PEN өткізгішіне паралелль қосылған, сондықтан олжұмыс тогының бөлігі олар арқылы өтетін болады [8] .

ПУЭ-ға сәйкес, TNN жүйесінде автоматты өшіруге рұқсат етілген уақыт белгіленген мәндерден аспауға тиіс. кестеде келтірілген. 11. 1 [8] . Кестеде келтірілген мәндер. 11. 1 электр қауіпсіздігін қамтамасыз ету үшін жеткілікті болып саналады, оның ішінде жылжымалы және тасымалданатын электр қабылдағыштар мен қол электр құралдар

тобын қоса есептегенде1.

Кесте 11. 1. TN жүйесі үшін қорғаныс автоматты өшірудің

рұқсат етілген ең ұзақ уақыты

Кесте 11. 1. TN жүйесі үшін қорғаныс автоматты өшірудіңрұқсат етілген ең ұзақ уақыты:

Номиналды фазалық-фазалық

кернеу, В

Өшіру уақыты

Кесте 11. 1. TN жүйесі үшін қорғаныс автоматты өшірудіңрұқсат етілген ең ұзақ уақыты:

127

0, 8

Кесте 11. 1. TN жүйесі үшін қорғаныс автоматты өшірудіңрұқсат етілген ең ұзақ уақыты:

220

0, 4

Кесте 11. 1. TN жүйесі үшін қорғаныс автоматты өшірудіңрұқсат етілген ең ұзақ уақыты:

380

0, 2

Кесте 11. 1. TN жүйесі үшін қорғаныс автоматты өшірудіңрұқсат етілген ең ұзақ уақыты:

Жоғары 380

0, 1

Бөліп тарататын, топтық, қабатты және басқа қалқандар мен қалқандарды қамтамасыз ететін тізбектерде өшіру уақыты 5 секундтан аспауы керек.

Кейбір жағдайларда кестеде берілген мәннен асатын өшіру уақыты рұқсат етіледі. Алайда, қоректендіруші тек тұрақты электр қабылдағыштары бөлу қалқандарынан немесе қалқаншалар талаптардың бірі орындалған жағдайда, тізбектерінің ұзақтығы 5 с аспауы тиіс:

  1. Қорғаныш өткізгіштің негізгі жерге тұйықтағыш шинасы мен таратушы тақтайшасы мен қалқаны арасындағы кедергісі аспайды

𝑧 𝑛 ≤ 50𝑧 𝑛 /𝑈 ф ,

қайда 𝑧 н - ілмектің толық кедергісі «фаза - нөль», Ом; 𝑈ф - фазалық кернеу, В; 50-Қорғаныш өткізгіштің негізгі жерге тұйықтау шинасы (ЖТШ) мен тарату тақтайшасы немесе қалқаны арасындағыкернеудің төмендеуі, В.

Потенциалды теңдестірудің базалық жүйесі ретінде бірдей сыртқы бөліктерді қамтитын қосымша қоспаөткізгіш байланыс жүйесі таратушы тақтайшалар мен қалқан РЕ шинасына қосылған. Электр тізбектерін қысқа тұйықталу токтарынан қорғаутоктың шамадан тыс асып кетпеуі үшін сақтандырғыштар қолданылады.

Сақтандырғыштар- бұл электр құрылғылары.

Токтың шамадан тыс басымдығынан қорғау үшінжылу релесі мен автоматты ажыратқыштар беріледі [20] .

Сақтандырғыштың негізгі элементі тұрақты немесе ауыспалы көлденең қиманың сақтандырғыш-байланысы (11. 1-сурет) жұмыс істейтін токтарда күйік (балқымалар), электр тізбегін ажыратады.

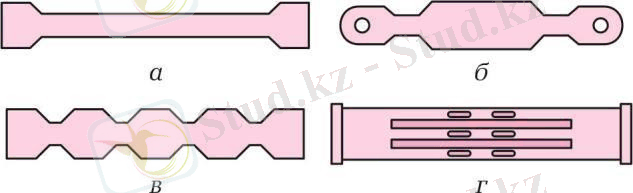

Сурет. 11. 1. Сақтандырғыш-байланыстарды орындаудың әртүрлі нұсқалары:

а - тұрақты қима, б - кернеуі 220 В аспайтын айнымалы пішінделген қимасы, 380 В жоғары кернеуге арналған айнымалы бөлік, в - толтырғышпен сақтандырғыштар үшін.

Суретте. 11. 2 жабық түрдегі және толтырғышпен жасалған сақтандырғыштарды конструктивті орындау мысалдары келтірілген.

Фигуралы балқығыш ендірмені тұрақты қимасы бар ендірмемен салыстырғанда мынадай артықшылықтарға ие:

... жалғасы
