ӨЛШЕУІШ ГЕНЕРАТОРЛАР

ысқаша теориялық мәліметтер

Разиоөлшеуіш аспаптардың топтамалық классификациясы бойынша барлық генераторлар Г тобына жатады (5 қосымша) . Өлшеуіш генераторлар сигнал пішіні, жиілік диапазоны және индексация типі бойынша классификацияланады.

Сигнал пішініне байланысты үйлесімді, импульстік және шуыл

генераторлары болып бөлінеді.

Жиілік диапазоны бойынша төмен жиіліктегі (ТЖГ), жоғары жиіліктегі (ЖЖГ) және аса жоғары жиіліктегі генераторлар (АЖЖГ) болып бөлінеді.

Индикаторының түрі бойынша аналогтық және цифрлық

генераторлар болып ажыратылады.

Индиксация түрі, жиілік диапазоны мен шығу сигналының пішінінен тәуелсіз өлшеуіш генератор жетекші генератордан - оң кері байланысты күшейткіштен және тұрақты тоқпен қуаттау көзінен құралады. Бұл ретте жетекші генератор өз параметрлеріне байланысты шығу сигналының пішіні мен жиілігін анықтайды.

Үйлесімді сигналды төмен жиіліктегі аналогтық генераторлар (Г3)

Инфрадыбыстық жиіліктер (20 Гц-тен төмен), дыбыстық жиіліктер (20 Гц-тен 20 кГц-ке дейін) және ультрадыбыстық жиіліктер (20-дан 200 кГц-ке дейін) төмен жиілікке жатады.

Жиілік диапазоны үлкен мәндерге қарай кеңеюі мүмкін. Сондықтан генераторлардың әріптік-сандық шифрына ғана назар аудармау керек - Г3.

Төмен жиіліктегі генераторлар синусоидалық сигналдардың көзі болып табылады. Алайда генераторлардың кейбір модельдері синусоидалық сигналмен қатар меандр пішінді сигналдар шығара алады. Егер аспаптың беткі жағында сигналдың пішіні белгіленбесе, бұл генератор тек синусоидалық пішінді сигналдардың көзі ғана болып табылады дегенді білдіреді.

Жетекші генераторлар келесідей типтерге бөлінеді:

  • қағысты, әдетте үлгілік генераторларда қолданылады;
  • RCтипті, төмен жиіліктегі генераторларда қолданылады;

Жиілікті көбейткіш, Гц

Жиілік диапазоны

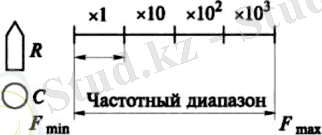

  1. сурет. RC-генератордағы жиілікті реттеудің түсіндірмесіLCтипті, жоғары жиіліктегі және аса жоғары жиіліктегі генераторларда қолданылады.

рлардың тер е бұл жағда

RC типті жетекші генерато белмелі жүйесі резистор мен конденсатордан тұрады жән йда тербеліс жиілігі мына формуламен анықталады.

(6. 1)

Төмен жиіліктегі генераторлардың жиілік диапазондары ішкі диапазондарға бөлінеді. Олардың саны төртке жетуі мүмкін (кейде беске) . Осындай ішкі диапазонның әрқайсысына резистордың нақты кедергісі сәйкес келеді. Ал жиілікті баяу реттеу үшін барлық ішкі диапазондарға қызмет ететін ауыспалы сыйымдылықтың бір конденсаторы қолданылады (6. 1 сурет) . Бұл конденсатор герцтермен жиілікті баяу реттейтін градуирленген шкаламен жабдықталған.

«Жиілікті көбейткіш» ауыстырып қосқышы резисторлар тобының көмегімен жиілікті дискреттік (он күндік) өзгертілуін қамтамасыз етеді.

Кернеу мәнін генераторға орналасуын бақылау үшін келісілген жүктемеге орташа квадраттық мәндермен градуирленген көпшекті вольтметр қолданылады.

Үйлесімді сигналды жоғары жиіліктегі және аса жоғары жиіліктегі генераторлар (Г4)

Бұл генераторлар жоғары (200 кГц-тен 300 МГц-ке дейін) және аса жоғары (300 МГц-тен жоғары) жиіліктегі сигналдар шығара алады.

Аталған жиілік диапазондаы кішірек мәндерге қарай тарылуы мүмкін.

Жоғары жиіліктегі генераторлар синусоидалық сигналдармен қатар ішкі (жиілігі 400 немесе 1 000 Гц) және сыртқы кернеу көзін қолдану арқылы амплитудалық-модульденген (АМ) және жиілікті- модульденген (ЖМ) сигналдар шығарады (АМ мысалын 7. 1 кестеден қараңыз)

Жиілікті көбейткіш, МГц

fm in

Жиілікдиапазоны

~ fm

  1. сурет. LC-генератордағы жиілікті реттеудің түсіндірмесі

Егер генератордың беткі жағында модульдейтін жиілік белгіленбесе, демек ол 1 000 Гц-ке тең. Модульдейтін жиіліктің ішкі көзі RC типті жетекші генератор болып табылады, ал салмақ түсетін жиіліктің көзі LC-генератордың негізінде іске асырылады. LC-генераторлардың тербелмелі жүйесі индуктивтік катушкасы (L) мен конденсатордан (С) тұрады және тербелістің салмақ түсетін жиілігі бұл жағдайда мына формуламен анықталады:

(6. 2)

Аса жоғары жиіліктегі тоқ генераторының салмақ түсетін жиілігінің диапазоны ішкі диапазондарға бөлінеді. Олардың саны сегізге жетуі мүмкін. Осындай ішкі диапазонның әрқайсысына катушка индуктивтілігінің нақты мәні сәйкес келеді. Ал жиілікті баяу реттеу үшін барлық ішкі диапазондарға қызмет ететін ауыспалы сыйымдылықтың бір конденсаторы қолданылады (6. 2 сурет) . Бұл конденсатор мегагерцтермен жиілікті баяу реттейтін градуирленген шкаламен жабдықталған. Жиілікті дискреттік белгілеу индуктивтілік катушкасының көмегімен іске асырылады.

Синусоидалық сигналдың шығыс кернеуін орналастыру жиілікті көбейткіштің көмегімен баяу реттеу арқылы іске асырылады (6. 3 сурет) . Бұл ретте синусоидалық сигналдың шығыс кернеуі ( төмен жиіліктегі генераторлардағыдай) орташа квадраттық мәнге сәйкес келеді.

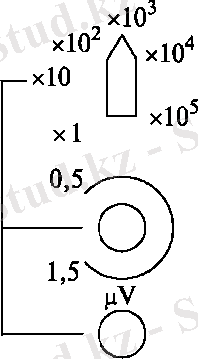

  1. сурет. Жоғары жиіліктегі генераторда шығыс кернеуді реттеу және бақылаудың түсіндірмесі

Генератор шығарылымдарының саны өзі шығаратын сигнал түрлерінің санымен анықталады. Егер ЖЖГ-дан екі сигнал алуға

болса (мысалы, синусоидалық және АМ), онда оның шығарылымы екеу.

Жоғары жиіліктегі тербелістердің пайдаланушыға сәулеленуін болдырмау үшін генераторда шығарылымды сөндіру немесе металл

бітеуіш бар. 75

Импульстік (релаксациялық) генераторлар (Г5)

76

Тік бұрышты импульстардың периодты тізбекті генераторлары кеңінен қолданылады. Олардың параметрлері (кернеудің амплитудалық мәні U m , шығыс сигналының жиілігі F, импульс уақыты t a , кідіріс уақыты t 3 және қуыстылығы q = T/t H , мұндағы Т - сигналдың жүру периоды) кең шектерде реттеледі.

Импульстық генераторлар екі түрлі сигнал түрін шығарушы болып табылады: негізгі -оң және теріс полярлықты тікбұрышты пішіндегі импульстар және қосымша - синхрондау импульстері (6. 4 сурет) .

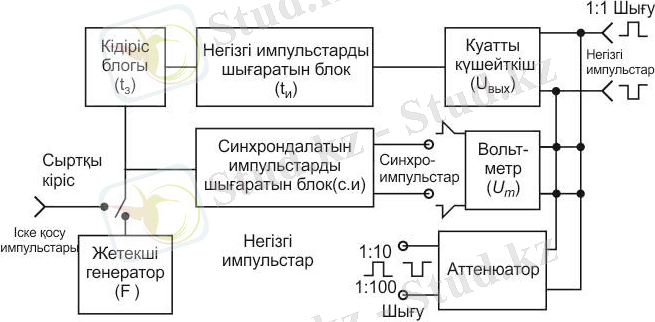

Импульстік генератордың өзарапайым құрылымдық схемасы 6. 5 суретте көрсетілген.

Генератордың шығыс кернеуін бақылайтын вольтметр оның амплитудалық мәнін U m көрсетеді.

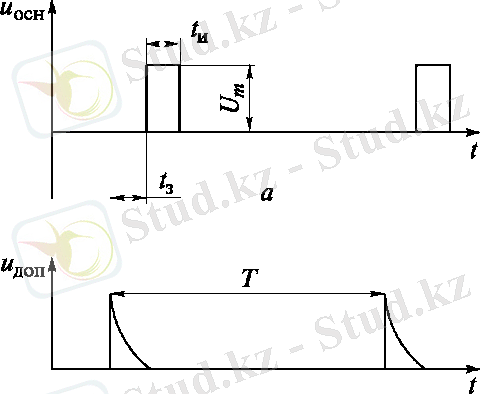

  1. сурет. Импульстық генератор сигналдарының уақытша диаграммалары:

а - негізгі импульстар; б - синхрондалатын импульстар

1:1 Шығарылым

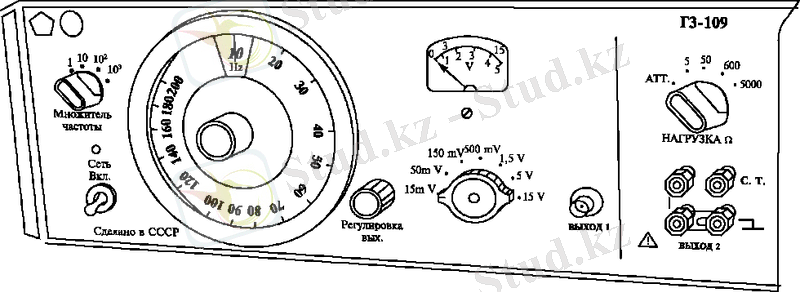

Есептерді шешу мысалдары Мысал. 6. 6 суретте көрсетілген Г3-109 генераторының беткі жағының суреті бойынша оның шығаратын сигналының пішінін анықтау қажет.

Шешімі. Г3-109 генераторының беткі жағында сигнал пішіні белгіленбеген, осыған сәйкес ол синусоидалық тербелістердің көзі болып табылады.

Мысал. Г3-109 генераторының жиілік диапазонын анықтау қажет.

Шешімі. Жиілкті баяу орнатудың градуирленген шкаласы бойынша (6. 6 суретке қараңыз) ең төменгі - 20 Гц және ең жоғарғы - 200 Гц мәндерді анықтаймыз.

«Жиілікті көбейткіш» қосқышы ең төменгі - 1 және ең жоғарғы - 10 3 мәнге ие.

Осылайша, ең төменгі жиілік F min = 20 Гц х 1 = 20 Гц, алең жоғарғы жиілікF max = 200 Гц х 10 3 = 200 кГц.

Мысал. Аспаптың беткі жағының суреті бойынша Г3-109 генераторының толық атауын анықтау керек.

Шешімі. Дыбыстық және ультрадыбыстық жиіліктегі электрондық аналогтық генератор.

Мысал. Г3-109 генераторының шығыс кернеуін орналастыру диапазонын анықтау керек.

Шешімі. Шығыс кернеудің өлшеу шектерін анықтау 3 және 5 тарауларда жан-жақты қарастырылды, осыдан U вых = 3 мВ . . . 15 B.

Мысал. Г3-109 генераторынан u (t ) = 10 sin (6, 28 • 10 3 Гц) t сигналын шығару үшін басқару органдарыныңқайсысын қандай күйге қоюды анықтау керек.

Шешімі. Берілген теңдеу синусоидалық пішіні бар сигналды сипаттайды. Теңдеудің жалпы түрі u(t ) = U m sinῳt.

Сәйкесінше, синусоидалық сигналдың амплитудасы U m = 10 B, ал бұрыштық жиілігі ῳ= 6, 28 • 10 3 Гц.

Генератордың вольметрі синусоидалық кернеудің орташа квадраттық мәнін көрсететіні белгілі, оны табу үшін U ~ 0, 7 U m тәуелділігі қолданылады, яғни 0, 7 • 10 В = 7 B.

Генераторға 7 В кернеуді қою үшін шектерді ауыстырып қою тетігімен 15 V шегін таңдап, «Шығ. реттеу» баяу реттеу қолымен индикатордың тілін вольтметрдің 7 В мәніне сәйкес келетін жоғарғы шкаласына орналастыру керек.

Генераторлардың барлық типтеріндеῳ бұрыштық жиілік емес, F сызықтық жиілік орналастырылады. ῳ= 2πF белгілі тәуелділіктің негізінде табамыз

2

F= π

6, 28 • 10 3 Гц

=1 000 Гц.

2 • 3, 14

Баяу реттеу қолымен генераторда 100 саны бар жиілікті сәйкестендіріп және «Жиілікті көбейткіш» басқышын 10 деген күйге келтірсек, Г3-109 генераторынан кернеуі 7 В және жиілігі 1 000 Гц синусоидалық пішінді сигналды аламыз.

Радиотехникалық өлшеу практикасында сигнал теңдеумен мен графикалық түрде берілуі мүмкін. Осыған сәйкес мысалды қарастырайық.

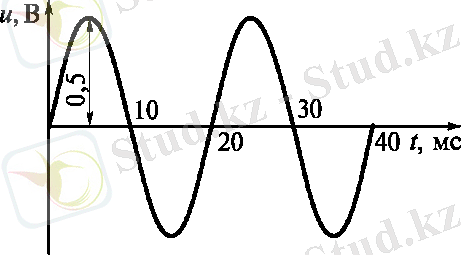

  1. Мысал. Г3-109 генераторынан6. 7 суретте көрсетілген сигнал түрін шығару үшін басқару органдарыныңқайсысын қандай күйге қою керектігін анықтаңыз.

Шешімі. 6. 7 суреттен синусоидалық сигналдық берілген параметрлерін іріктеп аламыз: U m = 5 B. Сонда U = 0, 7 • 5 B = 3, 5 B.

Генератор вольтметрінің шектерді ауыстырып қою тетігін (6. 6 суретке қараңыз) 5 V белгісіне қоямыз, ал вольтметрдің тілін

«Шығ. реттеу» қолымен 3, 5 В сәйкес келетін төменгі шкалаға

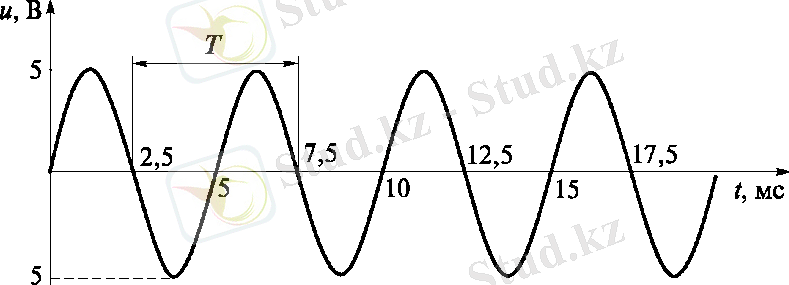

  1. сурет. 6. 6 мысалға қатысты параметрлері берілген синусоидалық сигнал

орналастырамыз.

  1. сурет бойынша синусоидалық сигналдық қаталану периодын анықтаймызТ =(7, 5 - 2, 5) мс = 5 мс = 5 • 10-3с.

Сигналдың қайталану жиілігін есептейміз

Сәйкесінше, талап етілген сигналды алу үшін жиілікті баяу орнату нысанасын (6. 6 суретке қараңыз) 200 санымен сәйкестендіру қажет, ал «Жиілікті көбейткіш» басқысын 1 күйге қою керек.

  1. Мысал. Егер Г3-109 генераторының төқұжатында вольтметрдің дәлдік класы ± 4, 0 % және абсолюттік қателікті есептеу формуласы ∆F== ±(0, 02F + 1) Гц берілген болса, 6. 6 мысалда табылған жиілік пен кернеу мәнін қоюдың қателігін есептеу керек.

Шешімі. 3, 5 В кернеуді қоюдың салыстырмалы нақты қателігін табу үшін (2. 4) формуланы қолданамыз:

200 Гц жиілігін қоюдың салыстырмалы нақты қателігін анықтау үшін бұл жиілікті қоюдың абсолюттік қателігін алдын-ала анықтап алып (2. 2) формуланы қолданамыз:

AF= ±(0, 02 • 200 Гц + 1) = ±5 Гц;

±5Гц • 100%

200 Гц

±2, 5%

Мысал. Вольметрдің 500 mV өлшеу шегі қосылып тұрған кездегі Г3-109 генераторының кернеуді қою шектерін анықтау қажет.

Шешімі. Генератор вольтметрінің төменгі шкаласын пайдаланамыз. Бұл жағдайда шкала коэффициенті 100 тең болады. Аталған шкаладағы алғашқы сан - 1, оны К ш -ға көбейтеміз. U min = 100 мВ шығады, ал бұл шкаланың соңғы саны 5-ті К ш -ға көбейтсек, U max = 500 мВ шығады.

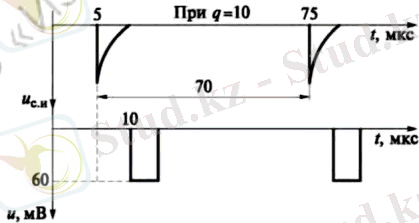

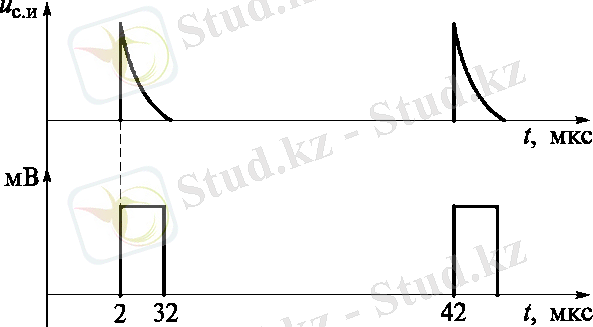

Мысал. 6. 8, а суретте беткі жағы көрсетілген Г5-54 генераторынан 6. 8, б суретте берілген парамертрлері бойынша сигнал түрін шығару үшін басқару органдарының қайсысын қандай күйге қою керектігін анықтаңыз.

к L

10 110 ty мкс

и, мВ

60

и,мВ60:

15 17

:
: t, мкс

б

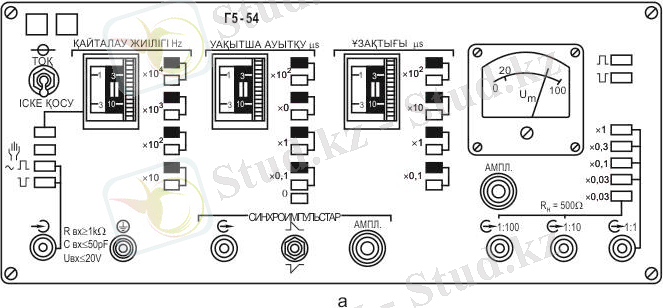

  1. сурет. Г5-54(а) генераторының беткі жағы және оған берілген параметрлер (б)

Шешімі. 6. 8, б сурет бойынша барлық берілген параметрлердің мәнін табамыз:

U m = 60 мВ; 4 = (17 - 15) мкс = 2 мкс;

Т = (110 - 10) мкс = 100 мкс; t 3 = (15 - 10) мкс = 5 мкс.

Генераторда 60 мВ амплитудалық кернеудің шығуын қамтамасыз ету үшін «Ампл. » U m баяу реттеу қолымен индикатордың тілін 20 мәніне қою керек, шығыс кернеудің сатылы ауыстырып қосқышында х 0, 03 тетігін басу керек және шығыс жалғағыштан 1:10 сигналын алу керек.

Кернеудің дұрыс қойылуын тексереміз:

2 мкс импульсінің ұзақтығын қою үшін баяу реттеу қолымен «μs ұзақтық» шкаласының ақшыл бөлігінің нысанасын 2 санымен сәйкестендіріп, х1 ақ тетігін басу керек.

100 мкс ипульстерінің қайталау периодын анықтау үшін оның жиілігін есептеу қажет:

Осыдан соң баяу реттеу қолымен нысананы «Қайталау жиілігі Hz» шкаласының қара жағындағы 10 санымен сәйкестендіріп, х 10 3 қара түсті тетігін басу керек.

Берілген 5 мкс уақытша қозғалысты анықтау үшін баяу реттеу қолымен нысананы «Уақытша қозғалыс ps» шкаласының қара түсті жағындағы 5 санымен сәйкестендіріп, х 1 қара түсті тетігін басу керек.

Енді тетікті тумблермен берілген негізгі импульстер мен синхроимпульстердің оң полярлығын анықтау керек.

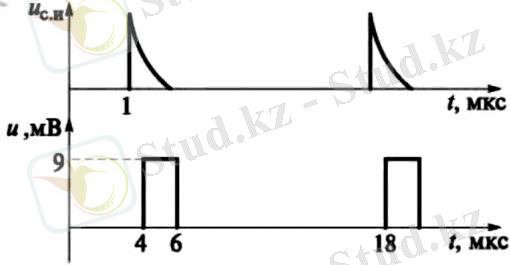

Мысал. 6. 8, а суретте бейнеленген аспаптың беткі жағы бойынша аспаптың толық атауын анықтау керек.

Шешімі. Импульстық генератор электрондық аналогтық.

6. 3. Өздігімен шешуге арналған есептер

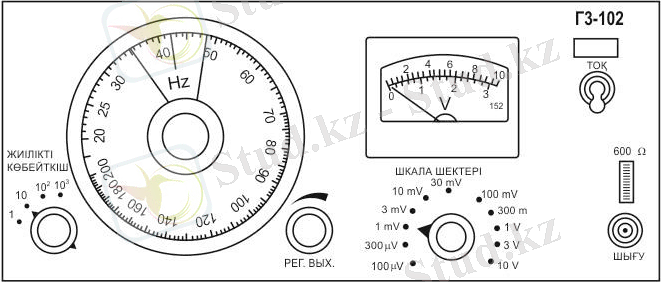

6. 1. Беткі жағы 6. 9 суретте бейнеленген аспаптың жиілік диапазонын анықтау керек.

6. 2. Г3-102 аспабының шығаратын сигналының пішінін анықтау керек.

6. 3. Беткі жағы 6. 9 суретте бейнеленген аспаптың толық атауын анықтау қажет.

6. 4. Г3-102 аспабының шығыс кернеуін қою диапазонын анықтау керек.

  1. Г3-102 аспабының «Жиілікті көбейткіш» ауыстырып қосқышының күйі 1 белгісінде тұрғандағы жиілікті реттеу шектерін анықтау керек.
  2. Г3-102 аспабының «Жиілікті көбейткіш» ауыстырып қосқышының күйі 10 белгісінде тұрғандағы жиілікті реттеу шектерін анықтау керек.
  3. Г3-102 аспабының «Жиілікті көбейткіш» ауыстырып қосқышының күйі 102белгісінде тұрғандағы жиілікті реттеу шектерін анықтау керек.
  4. Г3-102 аспабының «Жиілікті көбейткіш» ауыстырып қосқышының күйі 103белгісінде тұрғандағы жиілікті реттеу шектерін анықтау керек.
  5. - 6. 19. «Жиілікті көбейткіш» ауыстырып қосқышы келесідей күйлерде тұрғандағы жиілікті реттеу шектерін анықтау керек.

Есептің нөмірі

6. 9

6. 10

6. 11

6. 12

6. 13

6. 14

6. 15

6. 16

6. 17

6. 18

6. 19

Есептің нөмірі:

Шкала шегі

6. 9:

100

0V

6. 10:

300

oV

6. 11:

1 mV

6. 12:

3 mV

6. 13:

10

mV

6. 14:

30

mV

6. 15:

100

mV

6. 16:

300

mV

6. 17:

1 V

6. 18:

3 V

6. 19:

10 V

Г3-102 аспабынан келесідей сигнал түрін шығару үшін басқару органдарының қайсысын қандай күйге қою керектігін анықтаңыз:

u (t) = 40 sin (3, 14 • 10 2 Гц) t [мВ] .

Г3-102 аспабынан келесідей сигнал түрін шығару үшін басқару органдарыныңқайсысын қандай күйге қою керектігін анықтаңыз:

u(t ) = 100 sin (1, 57 • 10 2 Гц) t [мВ] .

Г3-102 аспабынан келесідей сигнал түрін шығару үшін басқару органдарыныңқайсысын қандай күйге қою керектігін анықтаңыз:

u(t) = 7 sin(6, 28 • 10 2 Гц) t [В] .

Г3-102 аспабынан келесідей сигнал түрін шығару үшін басқару органдарыныңқайсысын қандай күйге қою керектігін анықтаңыз:

u (t) = 30 sin (9, 42 • 10 3 Гц) t [мВ] .

Г3-102 аспабынан келесідей сигнал түрін шығару үшін басқару органдарыныңқайсысын қандай күйге қою керектігін анықтаңыз:

u(t) = 9sin(12, 56 • 10 3 Гц) t [мВ] .

Г3-102 аспабынан 6. 10 суретте көрсетілген сигнал түрін шығару үшін басқару органдарыныңқайсысын қандай күйге қою керектігін анықтаңыз:

и, мкВ

r40 t, мс

и, мВ

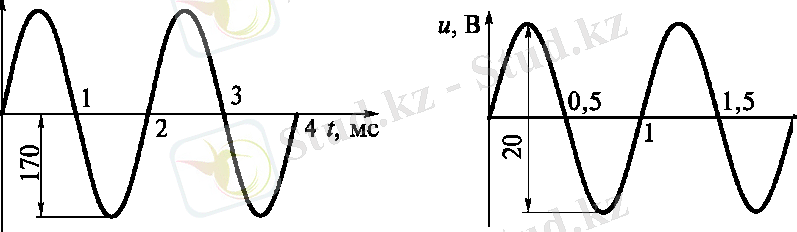

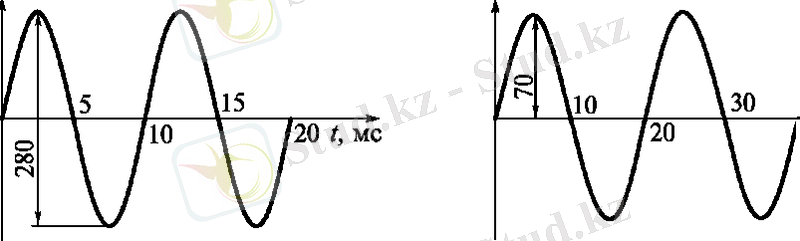

6. 10 сурет. 6. 25 есепке берілген 6. 11 сурет. 6. 26 есепке берілген параметрлері бар синусоидалық сигнал параметрлері бар синусоидалық сигнал

Г3-102 аспабынан 6. 11 суретте көрсетілген сигнал түрін шығару үшін басқару органдарыныңқайсысын қандай күйге қою керектігін анықтаңыз:
  1. Г3-102 аспабынан 6. 12 суретте көрсетілген сигнал түрін шығару үшін басқару органдарыныңқайсысын қандай күйге қою керектігін анықтаңыз:
  2. Г3-102 аспабынан 6. 13 суретте көрсетілген сигнал түрін шығару үшін басқару органдарыныңқайсысын қандай күйге қою керектігін анықтаңыз:
  3. Г3-102 аспабынан 6. 14 суретте көрсетілген сигнал түрін шығару үшін басқару органдарыныңқайсысын қандай күйге қою керектігін анықтаңыз:
  4. Егер Г3-102 аспабының төлқұжатында γпрU= ±1, 5 %, γдF= ±% деп белгіленсе және егерU =28 мВ, F =50 Гц

болса, онда 6. 20 есепте табылған кернеу мен жиіліктің мәндерін қоюдың салыстырмалы қателіктерін анықтаңыз.

  1. Егер Г3-102 аспабының төлқұжатында γпрU=±1, 5 %, γдF= ±% деп белгіленсе және егерU =70 мВ, F =25 Гц

и, мкВ

2 t, мс

'

6. 12 сурет. 6. 27 есепке берілген 6. 11 сурет. 6. 28 есепке берілген параметрлері бар синусоидалық сигнал параметрлері бар синусоидалық сигнал

6. 14 сурет. 6. 29 есепке берілген параметрлері бар синусоидалық сигнал

болса, онда 6. 21 есепте табылған кернеу мен жиіліктің мәндерін

қоюдың салыстырмалы қателіктерін анықтаңыз.

  1. Егер Г3-102 аспабының төлқұжатында γпрU= ±1, 5 %, γдF= ±% деп белгіленсе және егерU =4, 9 В, F =100 Гц

болса, онда 6. 22 есепте табылған кернеу мен жиіліктің мәндерін қоюдың салыстырмалы қателіктерін анықтаңыз.

  1. Егер Г3-102 аспабының төлқұжатында γпрU= ±1, 5 %, γдF= ±%деп белгіленсе және егерU =21мВ, F =1, 5 кГц

болса, онда 6. 23 есепте табылған кернеу мен жиіліктің мәндерін қоюдың салыстырмалы қателіктерін анықтаңыз.

  1. Егер Г3-102 аспабының төлқұжатында γпрU= ±1, 5 %, γдF= ±% деп белгіленсе және егерU =6, 3 мВ, F =2 кГц

болса, онда 6. 24 есепте табылған кернеу мен жиіліктің мәндерін қоюдың салыстырмалы қателіктерін анықтаңыз.

  1. Егер Г3-102 аспабының төлқұжатында γпрU= ±1, 5 %, γдF= ±% деп белгіленсе және егерU =98 мкВ, F =100 Гц

болса, онда 6. 25 есепте табылған кернеу мен жиіліктің мәндерін қоюдың салыстырмалы қателіктерін анықтаңыз.

  1. Егер Г3-102 аспабының төлқұжатында γпрU= ±1, 5 %, γдF= ±% деп белгіленсе және егерU =49 мВ, F =50 Гц

болса, онда 6. 26 есепте табылған кернеу мен жиіліктің мәндерін қоюдың салыстырмалы қателіктерін анықтаңыз.

  1. Егер Г3-102 аспабының төлқұжатында γпрU= ±1, 5 %, γдF= ±% деп белгіленсе және егерU =119 мкВ, F =500 Гц

болса, онда 6. 27 есепте табылған кернеу мен жиіліктің мәндерін қоюдың салыстырмалы қателіктерін анықтаңыз.

  1. Егер Г3-102 аспабының төлқұжатында γпрU= ±1, 5 %, γдF=лгіленсе және егерU =7 В, F =1 кГц

деп бе

болса, онда 6. 28 есепте табылған кернеу мен жиіліктің мәндерін қоюдың салыстырмалы қателіктерін анықтаңыз.

  1. Егер Г3-102 аспабының төлқұжатында γпрU= ±1, 5 %, γдF= ± лгіленсе және егерU =0, 35 В, F =50 кГц

% деп бе

болса, онда 6. 29 есепте табылған кернеу мен жиіліктің мәндерін қоюдың салыстырмалы қателіктерін анықтаңыз.

  1. Беткі жағы 6. 15 суретте бейнеленген аспаптың жиілік диапазонын анықтаңыз.
  2. Г6-26 аспабынан шығатын сигналдың пішінін анықтаңыз.
  3. Беткі жағы 6. 15 суретте бейнеленген аспаптың толық атауын анықтау керек.
6. 43 - 6. 49. «Жиілікті көбейткіш» ауыстырып қосқышының келесідей күлерінде жиілікті реттеу шектерін анықтау керек:

Есептің нөмірі

6. 43

6. 44

6. 45

6. 46
6. 47

6. 48

6. 49

Есептің нөмірі:

Ауыстырып қосқыштың күйі

6. 43:

0, 001

6. 44:

0, 01

6. 45:

0, 1

6. 46: 1
6. 47: 10
6. 48:

100

6. 49:

1 000

  1. Шығыс кернеуді реттеу диапазонын анықтау керек.
  2. Егер Г6-26 аспабының төлқұжатында 0, 5 . . . 1 000 Гц жиілік диапазонында γдF= ±2 %, удU= ±2, 5 % және қалған диапазонда -±3% деп белгіленсе және U = 10 мВ, F = 4 кГц болса, онда кернеу мен жиілік мәндерін қоюдың абсолюттік қателігін анықтаңыз.
  3. Егер Г6-26 аспабының төлқұжатында 6. 51 есепте келтірілген қателіктер белгіленсе және U = 150 мВ, F = 5 Гц болса, онда онда кернеу мен жиілік мәндерін қоюдың абсолюттік қателігін анықтаңыз.
  4. Егер Г6-26 аспабының төлқұжатында 6. 51 есепте келтірілген қателіктер белгіленсе және U = 4 В, F = 8 кГц болса, онда онда кернеу мен жиілік мәндерін қоюдың абсолюттік қателігін анықтаңыз.

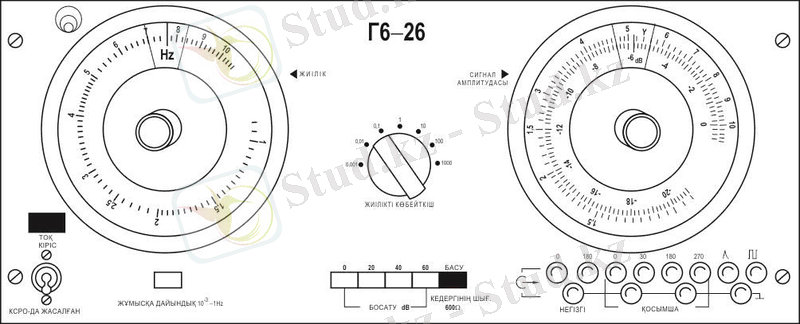

6. 15 сурет. Г6-26 генераторының беткі жағы

86

  1. Егер Г6-26 аспабының төлқұжатында 6. 51 есепте келтірілген қателіктер белгіленсе жәнеU=0, 1 B, F=200 Гц болса, онда онда кернеу мен жиілік мәндерін қоюдың абсолюттік қателігін анықтаңыз.
  2. 6. 8, асуретте көрсетілген аспаптың шығарған «1: 1» сигналының пішінін анықтаңыз.
  3. 6. 8, асуретте көрсетілген аспаптың шығарған «1: 10» сигналының пішінін анықтаңыз.
  4. 6. 8, асуретте көрсетілген аспаптың шығарған «1: 100» сигналының пішінін анықтаңыз.
  5. 6. 8, асуретте көрсетілген аспаптың шығарған

«Синхроимпульстар» сигналының пішінін анықтаңыз.

  1. Г5-54 аспабының жиілік диапазонын анықтау керек.
  2. Г5-54 аспабының уақытша қозғалысын реттеу диапазонын анықтау керек.
  3. Г5-54 аспабының импульстер ұзақтығын реттеу диапазонын анықтау керек.
  4. Г5-54 аспабының импульстар амплитудасын реттеу диапазонын анықтау керек.

6. 63 - 6. 70. Г5-54 аспабының «Қайталау жиілігі Hz» тетіктік ауыстырып қосқышының келесідей тетіктерін басқандағы жиілікті реттеу шектерін анықтау керек:

Есептің нөмірі

6. 63

6. 64

6. 65

6. 66

6. 67

6. 68

6. 69

6. 70

Есептің нөмірі:

Басылған тетік

6. 63:

Ақ

х10

6. 64:

Қара х10

6. 65:

Ақ Х10 2

6. 66:

Қара

Х10 2

6. 67:

Ақ х10 3

6. 68:

Қара

х10 3

6. 69:

Ақ х10 4

6. 70:

Қара

х10 4

6. 71 - 6. 79. Г5-54 аспабының «Уақытша қозғалыс μs» тетіктік ауыстырып қосқышының келесідей тетіктерін басқандағы уақытша қозғалысты реттеу шектерін анықтау керек:

Есептің нөмірі

6. 71

6. 72

6. 73

6. 74

6. 75

6. 76

6. 77

6. 78

6. 79

Есептің нөмірі:

Басылған тетік

6. 71: 0
6. 72:

Ақ х 0, 1

6. 73:

Қара

х0, 1

6. 74:

Ақ

х1

6. 75:

Қара

х1

6. 76:

Ақ х 10

6. 77:

Қара х 10

6. 78:

Ақ х 10 2

6. 79:

Қара х 10 2

6. 80 - 6. 87. Г5-54 аспабының «Ұзақтық» тетіктік ауыстырып қосқышының келесідей тетіктерін басқандағы импульстар ұзақтығын реттеу шектерін анықтау керек:

Есептің нөмірі

6. 80

6. 81

6. 82

6. 83

6. 84

6. 85

6. 86

6. 87

Есептің нөмірі:

Басылған тетік

6. 80:

Ақ

х0, 1

6. 81:

Қара 0, 1

6. 82:

Ақ

х1

6. 83:

Қара

х1

6. 84:

Ақ

х10

6. 85:

Қара

х10

6. 86:

Ақ

х10 2

6. 87:

Қара

Х10 2

6. 88 - 6. 93. Г5-54 аспабыныңтетіктік ауыстырып қосқышының келесідей тетіктерін басқандағы амплитуда импульстарын реттеу шектерін анықтау керек:

Есептің нөмірі

6. 88

6. 89

6. 90

6. 91

6. 92

6. 93

Есептің нөмірі:

Шыққан сигнал

6. 88:

1:1

6. 89:

1:1

6. 90:

1:1

6. 91:

1: 1

6. 92:

1: 10

6. 93:

1: 100

Есептің нөмірі:

Басылған тетік

6. 88:

х 1

6. 89: х 0, 3
6. 90:

х0, 1

6. 91:

х0, 03

6. 92:

х0, 03

6. 93:

х 0, 03

  1. Г5-54 аспабының шығарылымынан алынатын

«Синхроимпульстар» және 1:1 сигналдар параметрлерінің қайсысы сәйкес келетінін анықтаңыз.

  1. Г5-54 аспабының шығарылымынан алынатын

«Синхроимпульстар» және 1:1 сигналдар параметрлерінің қайсысы сәйкес келмейтінін анықтаңыз.

  1. Г5-54 аспабының шығарылымынан алынатын 1:10 және 1:100 сигналдар параметрлерінің қайсысы сәйкес келетінін анықтаңыз.
  2. Г5-54 аспабының шығарылымынан алынатын 1:10 және 1:100 сигналдар параметрлерінің қайсысы сәйкес келмйетінін анықтаңыз.
  3. 6. 16 суретте көрсетілгенГ5-54 аспабынан 1:1 сигнал түрін шығару үшін басқару органдарыныңқайсысын қандай күйге қою керектігін анықтаңыз.
  4. 6. 17 суретте көрсетілгенГ5-54 аспабынан 1:1 сигнал түрін шығару үшін басқару органдарыныңқайсысын қандай күйге қою керектігін анықтаңыз.

6. 100. 6. 18 суретте көрсетілгенГ5-54 аспабынан 1:1 сигнал түрін шығару үшін басқару органдарының қайсысын қандай күйге қою керектігін анықтаңыз.

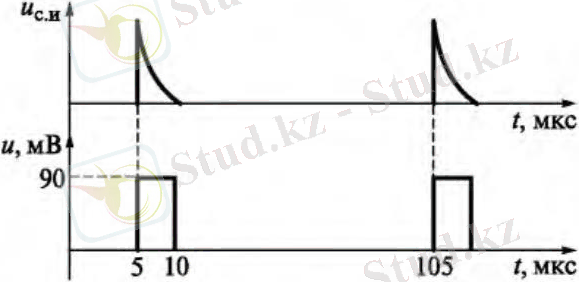

  1. сурет. 6. 98 есепке берілген сигнал

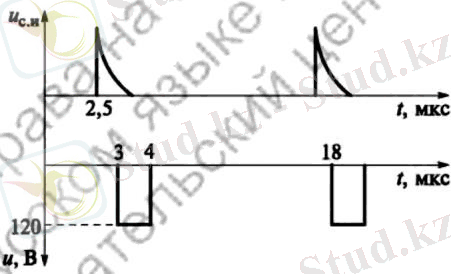

  1. сурет. 6. 99 есепке берілген сигнал
  1. 6. 19 суретте көрсетілген Г5-54 аспабынан 1:1 сигнал түрін шығару үшін басқару органдарының қайсысын қандай күйге қою керектігін анықтаңыз.
  2. 6. 20 суретте көрсетілген Г5-54 аспабынан 1:1 сигнал түрін шығару үшін басқару органдарының қайсысын қандай күйге қою керектігін анықтаңыз.
  3. 6. 21 суретте көрсетілген Г5-54 аспабынан 1:1 сигнал түрін шығару үшін басқару органдарының қайсысын қандай күйге қою керектігін анықтаңыз.

  1. сурет. 6. 100 есепке берілген сигнал

  1. сурет. 6. 101 есепке берілген сигнал

  1. сурет. 6. 102 есепке берілген сигнал
... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Өлшемдік түрлендіргіш
Аспаптардың жіктелуі
АВТОМАТИКАНЫҢ ЭЛЕКТРОНДЫҚ ҚҰРЫЛҒЫЛАРЫ
ЭЛЕКТРЛІК ӨЛШЕУЛЕР МЕН АСПАПТАР
Химиялық өсімдіктерді қорғауға арналған машиналар
Май толтырылған жабдықтардың диагностикасы
Кернеу көзінің қуаты
Трансформатор
Міндетті және еркін сертификаттау арасындағы ұқсастықтар мен өзгешіліктер сипаттамалары
Автоматика жүйесінің элементтері
Пәндер



Реферат Курстық жұмыс Диплом Материал Диссертация Практика Презентация Сабақ жоспары Мақал-мәтелдер 1‑10 бет 11‑20 бет 21‑30 бет 31‑60 бет 61+ бет Негізгі Бет саны Қосымша Іздеу Ештеңе табылмады :( Соңғы қаралған жұмыстар Қаралған жұмыстар табылмады Тапсырыс Антиплагиат Қаралған жұмыстар kz
