ӨНЕРКƏСІПТІК ЖИІЛІКТІҢ ЭЛЕКТРЛІК ӨРІС (50 ГЦ) ӘСЕРІНЕН ҚОРҒАНУ ҮШІН ЭКРАНДАУШЫ ҚҰРЫЛҒЫ

ЖЕКЕ ҚОРҒАНУ ҚҰРАЛДАРЫН ПАЙДАЛАНУ (ЭКРАНДАУШЫ ЖИЫНТЫҚ)

Қорғаныс жиынтығы бас және жүзді қорғау үшін қорғайтын шлемдерден, костюмдерден, аяқ киімнен, қолғаптан тұрады [4, 19, 67,

68] .

Қорғаныш костюм - жоғары және өте жоғары кернеудегі өнеркәсіптік жиіліктің қолданыстағы электр қондырғыларында жұмыс істеген кезде, сондай-ақ жоғары әуе электр желілерінде жұмыс істеген кезде электр өрісінің әсерінен қорғаудың жеке құралы (19, 37) .

Толық жиынтықтың элементтері - киім, аяқ киім және қолғап - электр өткізгіш материалдарды қолдану арқылы жүзеге асырылады және серпімді байланыс тұжырымдары арқылы гальваникалық түрде қосылады. Белгіленген жұмыс принципі - адам ағзасында ағып жатқан токты сөндіру, мысалы, индукцияланған кернеуде.

Жинақ адам денесін айналып өтетін, үлкен шамалардың (100 А және одан да көп) қысқа (1 - 2 с) уақыт үшін есептеледі. Бұл гальваникалық қосылыстардың параллель қосылыстары мен арнайы контактілі қосылыстары бар күрделі тізбекті қолдану арқылы қол жеткізіледі.

Костюмнің қорғаныш қасиеттері электростатикалық экрандау принципіне негізделген.

Электр өткізгішіне электр өрісін енгізгенде, электрондардың қысқа мерзімді қозғалысы жүргізіледі, нәтижесінде зарядтардың жүргізуші корпусының бетінде өте жұқа молекула қабаты пайда болады. Дененің жағында, керісінше, сыртқы зарядқа өрісті жасағанда, зарядтың сыртқы заряд белгісіне қарама-қарсы белгі болады.

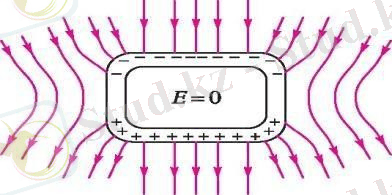

16. 1-сурет. Электростатикалық экран

Өткізуші дене ішіндегі бөлінген зарядтармен жасалатын өріс сыртқы өріске тең және керісінше.

Нәтижесінде дененің ішіндегі кернеу беретін өрістің қарқындылығы осы қатты немесе қуыстың қатты болғандығына қарамастан, өткізгіш корпус ішіндегі өріс нөлге тең. (сурет 16. 1) .

Осылайша, электр өткізгіштік денені электр өрісінің әсерінен қорғау үшін оны жұқа металл қабығына (экранға) орналастыру жеткілікті.

Тәжірибе көрсеткендей, экран тек толық қана емес, сонымен қатар тор болуы мүмкін.

Егер тор тордың кішкене ұяшығына ие болса, онда электр өрісінің күштері (кернеу сызықтары) оның сымдарында тұйықталады және тордың жабық кеңістігіне енбейді.

Экранда сенімділікті қорғау және экрандағы әлеуетті жою үшін экран жерге негізделеді.

Қорғаныс костюмдері (16. 2-сурет) арнайы өткізгіш матадан жасалған, онда, мысалы, әдеттегі жіптермен қатар, тор түріндегі металл өткізгіштер болады.

Заманауи қорғаныш жинақтарды өндіруде негізінен жаңа материалдар мен технологиялар қолданылады. Маңызды рөл атқаратын арнайы көп қабатты, мысалы, үш қабатты комплект құрылғысы: оның барлық элементтерінде электр өткізгіш мата қабаты, ішінен мата мақта материалымен, ал сыртында - жалпы мақсаттағы матамен «тігіледі». Жиынтықта ауа алмасуын қамтамасыз ету үшін желдеткіш саңылаулар қарастырылған.

Жергілікті әзірлеушілер мен өндірушілер өнеркәсіптік жиіліктің электромагниттік өрісіне әсер етуден қорғау үшін жиынтықтар дайындады, олардың электрлісынақтары 200 А дейін тоғытуға қабілеттілігін көрсетті.

а б

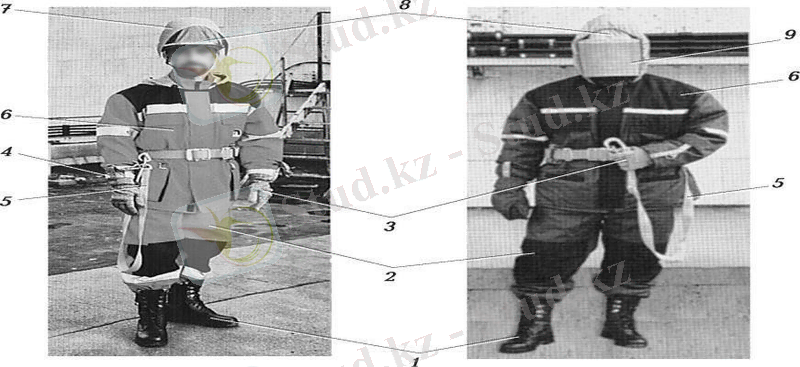

16. 2. Сурет. Eп-4 типті экрандаушы жинақтар (өндіруші -

«Энергоформ» фирмасы ) :

А-жазғы; б - қысқы: 1 - аяқ киім; 2 - комбинезондар; 3 - қолғаптар; 4 - электр қосылысы (өткізгіш) ; 5 - карабинді қауіпсіздік белдігі; 6 - куртка; 7 - сорғыш; 8 - хаггар; 9 - дулығатіреуіші бар қалқан

Сонымен қатар, жиынтықтың элементтерін қыздыру тек қана қорғаныш элементтерінің бұзылуына әкелмейді, сонымен қатар пайдаланушыға күю немесе ыңғайсыздықтар әкелмейді. Бұл жиынтық сыйымдылықты тек қана қуаттылықпен туындаған кернеудің әсерінен ғана емес, индуктивтік (электромагниттік) кедергі болған кезде де, ток жүздеген амперге жеткенде қорғауға мүмкіндік береді.

Осы талдауларда «Фарадей торы» принципі іске асырылады, ол пайдаланушыға өнеркәсіптік жиіліктің электр өрісінің зиянды әсерінен қорғануға мүмкіндік береді. Қорғаныш жинағының барлық элементтері арнайы өткізгіштермен жүргізілген сенімді байланысқа ие болуға тиіс (16. 2-суреттегі 4-тармақ) . Адамды әдеттегі электр желісінен электр

тогының әсерінен қорғауда тұрақты күйдегі ток көзі қорғайтын жинақтар (киім, аяқ киім) және қолды, бет пен басты қорғау құралдарын пайдаланады.

Экрандық жинақтар ағымдағы стандарттарға сәйкестігі үшін арнайы зертханаларда электр сынақтарынан өткізіледі.

Мысалы, электромагниттік өрістерден қорғауға арналған жинақтардың экрандау қасиеттері арнайы манекен (фантом) көмегімен тексеріледі (16. 3-сурет) .

Фатмон көптеген миниатюрлы сенсорлармен жабдықталған, бұл сізге фатоманың әртүрлі бөліктерінде дифференциалды (электр өрісі үстіндегі) жиынтық қорғаныш сипаттамаларын анықтауға мүмкіндік береді. Қорғаныш жинақтарын дайындау кезінде қолданылатын барлық маталар токсикологиялық және гигиеналық сараптамадан өтуге, сондай-ақ сырғыма, созылу жүктемесіне және басқа да механикалық қасиеттерге тексеру жүргізеді.

Ықтимал токтардан аспайтын мәндерге сыйымдылық токтарын бірнеше есе азайту үшін қорғау костюмі оқшаулағыш құрылғының металды жұмыс алаңына электрлік түрде қосылған.

Іс жүзінде бірқатар техникалық және экономикалық себептерге байланысты электр қондырғыларына қызмет көрсету және жөндеу көбінесе жүйенің қалыпты жұмысын тоқтатпай, қабылдаушы таратушы антенналар жанында қызметкерлермен орындалады. Ішкі және шет елдік тәжірибе көрсеткендей, осы жағдайларда, осы объектілерге қызмет көрсететін қызметкерлерде, оның ішінде қатерлі ісіктерде бірқатар ауыр патологияларды дамыту қаупі бар,

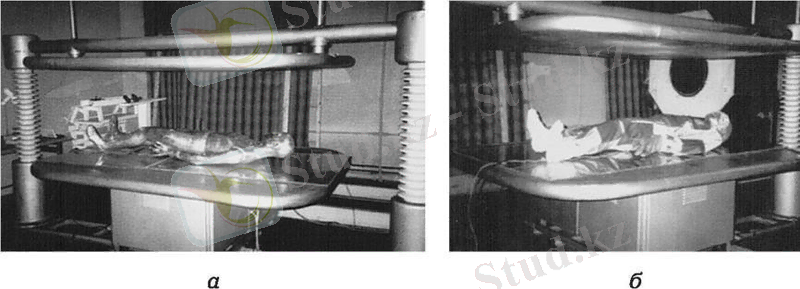

Сурет. 16. 3. Сынақ қондырғылары:

a - фантомы бар сенсорлар, б - фантом сынақ костюмінде

адамда организмінің өмірлік органдары мен жүйелерінің елеулі функционалдық бұзылыстары пайда болады.

Қазіргі уақытта киім-кешек, соның ішінде аяқ киім, бас, бет және қолды қорғау, радиожиілік диапазонының электромагниттік өрісінің зиянды әсерін пайдаланушы ағзасына, мысалы, Эп-4 жинағында қарастырылған.

Жинақтың барлық элементтері біріктірілген тігістердегі тиімді өткізгіш тығыздағыштармен, сондай-ақ жинақтың элементтері арасындағы жабық қабықшаны (жеке Фарадей торды) жасайды, бұл экранның кеңістіктегі радиожиіліктердің электромагниттік өрісіне енуін қиындатады.

Өріс кернеуінің қарқындылығы үшін экран арқылы өтіп, экранның сыртқы шетінде көрініс береді, содан кейін экран материалына сіңіріледі және ішкі шекарада көрініс береді.

Көріну кезінде әлсіреуі анықталады:

экранның толқынды және беткі қарсылықтарында;
экранның формаларында;
оған қатысты толқындар формасында;
микроағылдықтардың болуы;
бетті жабу болуы.

300 МГц-ден жоғары жиілікте жұтылу сіңіруге байланысты басым болады.

Жұтылу тері қабатының қалыңдығымен сипатталады, яғни. ЭМӨ-нің тереңдікке енуіне, оның қарқындылығы азаяды [15, 16, 19, 37] .

Тері қабатының қалыңдығы толқындардың түріне тәуелді емес, бірақ экран материалының электромагниттік қасиеттерімен анықталады.

Қорғаныш жинақтарын жасаған кезде, әр түрлі сызаттар, тесіктер, конструкциялардың, диэлектрлік тығыздауыштардың және т. б. қосылыстардың экран үздіксіздігін бұзатындығын ескеру қажет, бұл оның тиімділігін едәуір төмендетеді.

Радиожиілік өрістерінің әсерінен қорғауға арналған қорғаныш жинақтары электрлік өткізгіш қабатының гальваникалық технологиясы бойынша мата негізіне жасалған арнайы қорғайтын матадан жасалады.

Бұл технологиямен жасалған мата кең жиіліктер ауқымында жоғары электрөткізгіштігі мен экрандау коэффициентімен қатар, сыртқы механикалық әсерлері бойынша ұзақ қызмет ету мерзіміне жақсы ауа өткізгіштігі мен абразивті кедергісіне ие.

Мысалы, жоғары және өте жоғары вольтты кернеулерді пайдалану

үшін электр энергетикасында қолданылатын қондырғыларда барлық элементтер киімнің, қолғап пен аяқ киімнің соңғы бөлімдерінің (манжеттер мен қолғаптардың манжалары, бәтеңке шарлары, шалбар шортының төменгі бөлігі, қорғайтын бас киімдердің мойын бөлігі) қосылған блоу керек.

Жиынтық дулыға ток өткізгіштен жасалған мата мен алдыңғы экран арасындағы бос орындар арқылы өрістердің енуіне жол бермеу үшін арнайы электр өткізгіш клапандармен жабдықталған. Осының арқасында жоғары жиілікті өрістен тиімді қорғауды қамтамасыз етеді.

Қорғаныш жиынтықтарынан басқа, әртүрлі оқшаулау құрылғылары мен қосалқы құрылғылар практикада кеңінен қолданылады.

Оқшаулау құрылғылары автокөліктің корпусына орнатылатын жылжымалы баспалдақ түрінде, сондай-ақ бірнеше жекелеген бөлшектерден тұрады.

Оқшауланған құрылғы әдеттегі телескопиялық мұнара болып табылады, оның жоғарғы бөлігі оқшаулағыш материалдан жасалған, сондай-ақ оқшаулағыш байланыспен жабдықталған және өздігінен жүретін шассиге немесе көлік құралдарына орнатылатын гидравликалық көтергіштер.

Әрбір оқшаулағыш құрылғы, әдетте, электромонтер орналасқан металл жұмыс платформасы бар және икемді мыс ток өткізгішті қосады, оқшаулағыш таяққа бекітілген контактілі қысқышпен оқшаулағышқа бекітеді.

Әуе электр жеткізу желісіне тигізбестен бұрын, жұмыс орнындағы электромонтер қыстырғышты желінің сымына салып, сымды жұмыс платформасына беру арқылы түзетеді.

Жеке қорғану құралдарынан басқа (қорғаныш жинақтары), қорғалатын жерде 5 кВ / м дейін және одан кем электр өрісінің беріктігін азайтуды қамтамасыз ететін стационарлық және жылжымалы экрандау қондырғылары пайдаланылады.

Қорғаушы құрылғылардың қорғаныш қасиеттері кернеуді төмендету және жерге тұйықталған металл объектіге жақын кеңістіктегі электр өрісінің бұрмалану әсеріне негізделеді.

Егер электрлік өріске жерленген металл зат енгізілсе, онда оған келтірілген зарядтар және осы белгіні жасайтын басқа зарядының белгісіне сәйкес келетін бір таңба белгісі осы өрісте болады.

+

у/У///у/) ///у//у//у//у//у//у//у//) //у//У//у

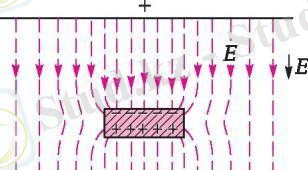

Сурет. 16. 4. Металды зат енгізілген кезде электр өрісін бұрмалау: а - жерге қосылған, б - негізсіз

Объектінің қалған заряды электр өрісіндегі жерге орналастырылған металдың бүкіл бетіне біркелкі бөлінбейді, соның салдарынан осы объектінің жанында электр өрісінің күрт бұрмаланған суреті (16. 4- сурет) .

Индуктивтілік өткізгішінің алдындағы жерге орналастырылған металл объектінің жағында өрістің беріктігі едәуір артып, керісінше, кірістірілген нысанда көрсетілетін немесе қорғалған кеңістікте, күрт әлсірейді.

Демек, тиісті өлшемдерді, экрандау құрылғысын конфигурациялауды және орналасуды таңдау арқылы жеткілікті үлкен қорғаныш кеңістікте электр өрісінің шамалы шамалы шамасын қамтамасыз етуге болады, бұл осы кеңістіктегі жұмыс қауіпсіздігін қамтамасыз етеді.

Егер құрылғы жерге тұйықталмаған болса, онда пайда болатын зарядтар да өрістің бұрмалануына әкеледі (16. 4-сурет, б), бірақ әлдеқайда аз мөлшерде. Бұл жағдайда екеуі де объектінің (құрылғының) қарама-қарсы жағының беттеріне назар аударады, және айналасындағы электр өрісі өзгермейді.

Мәселен, кеңістікте қорғалмаған металл объектісі (құрылғыны) қорғайтын кеңістікте осы объектіні енгізгенге дейінгі бар электр өрісі іс жүзінде бірдей болады, яғни қорғалмаған әсер болмаса, негізсіз объект жасалмайды.

Сонымен қатар, әлеуеті іс жүзінде нөлге ие болған жерге негізделген экранға қарағанда, негізсіз экран жоғары әлеуетке ие болуы мүмкін және ол адам оған тиген жағдайда белгілі қауіп тудырады.

Тұрақты экрандау қондырғылары (экрандар) электр қондырғыларын жобалаудың ажырамас бөлігі болып табылады және техникалық қызмет көрсету кезінде қызметкерлерді қорғауға арналған (жабдықты тексеру, пайдалануды бақылау бойынша міндеттерді орындау және т. б. ), сондай- ақ автоматты ажыратқыштардың ағымдағы және күрделі жөндеулерін және басқа да жұмыс істеген кезде.

Стационарлы экрандау қондырғылары металдан жасалған қалқандар, шатырлар, бастармалар, бөлімдер (16. 5-сурет) [19] .

Бастырмалар 50 * 50 мм-ден көп емес ұяшықтары бар металл тордан жасалады, ол бұрыштық болатпен рамкаға бекітіледі. Қорғаныш бастармалары орнатылады:

аспаптар мен құрылғыларды басқаруға және ұстауға арналған жұмыс орындарында;
ауамен сөндіргіштерге арналған шкафтар мен басқару шкафтары үшін;

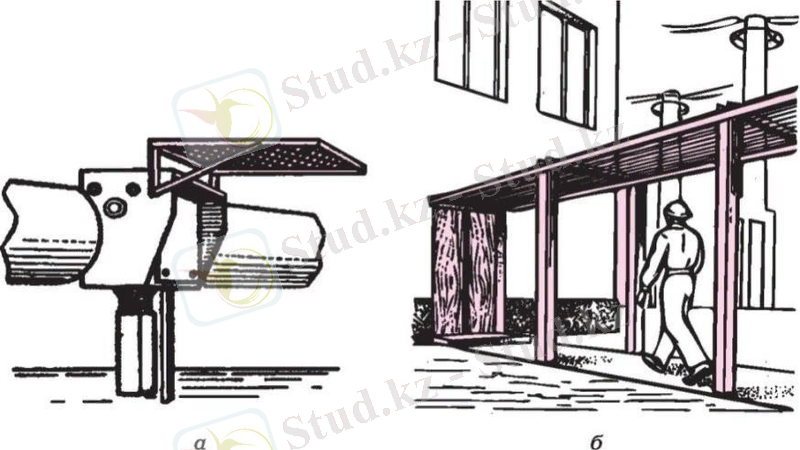

Сурет. 16. 5. Қорғау құрылғылары:

a - ажыратқышты басқару шкафының үстіндегі қорғаныш сөресі, б - ғимараттың шатыры

дискілер ажыратқыш орналасқан жерде орналасқан болса, жинақтарды және ажыратқыштар дискілерін тартуға арналған тартпалар;
1000 В дейін құрастыру;
электр қуатын тарату шкафтары;
ағытпалар мен техникалық қызмет көрсетуді талап ететін басқа құрылғылардың сүзгілері.
