ЭЛЕКТРЛІК ДОҒАЛАРДЫҢ АДАМҒА ӘСЕРІ. ЭЛЕКТРЛІК ДОҒАНЫҢ ЖЫЛУЛЫҚ ӘСЕРІНЕН ҚОРҒАУ

Өнеркәсiптiк электр энергиясының пайда болуымен және бiрiншi электр қондырғыларымен жұмыс істеген мамандар өлiм қаупi бар жағдайменжеке қалды, өйткенi сол кезде жеке қорғану құралы электр өрiсiне төтеп бере алмады және «электр доғасының қорғанысы» деген ұғым мүлде жоқ еді.

Көзге көрінетін және қалаусыз көріністердің бірі - электр тогының электр доғасы болып табылады. Электр доғасымен бірге жүреді:

▪ үлкен қашықтықта да көру үшін қауіпті жарық сәулесін түсіреді;

▪ металды өзгеретін диапазонына доғадан алыстатылған заттардың беткі қабаттарында конденсациялайтын бу (аэрозоль) түрлендіруге қабілетті жылу энергиясы;

▪ жарылысқа ұқсас шу әсері.

Доға арнасында ауа молекулаларының иондалуы орын алады, ал плазманың температурасы 15000 ° C дейін жетуі мүмкін [19] .

Бұл жағдайда доғалық арнада электродтар мен атмосфералық газдардың материалының барлық жылу электрондары мен иондары сақталмайды. Бұл адамдар үшін аса қауіпті, себебі олар қуатты соққылардың және жылу әсерінің көзі болып табылады.

Электр доғаның іске қосылуы кезінде қорғанысты автоматика іске қосылуы қажет, өте қысқа уақыт ішінде үлкен көлемде энергия бөлінеді, бұл электр қондырғысының жанында қызметкерлерді зақымдау үшін жеткілікті.

Доға пайда болған кезде күйіп қалу қаупі жоқ аймақтың шекараларын анық көрсету мүмкін емес.

Сондай-ақ, олардың кәсіби қызметінде электр энергетикасындағы көптеген қызметкерлер күніне бірнеше рет қауіпті аймақта болу қажет болғандығын ескеру қажет. Демек, адамның қауіпсіздігі тұрғысынан негізгі міндеттердің бірі электр доғасының зақымдану қаупін азайту болып табылады.

Бұл, әдетте, қорғаныш автоматтандыру және жеке қорғану құралдары (арнайы киім жиынтығы, аяқ киім және т. б. ) көмегімен электр доға ағымының көлемін және ұзақтығын барынша азайту арқылы жасалуы мүмкін.

Жоғарыда айтылғандай, электр доғаның әсері күшті зиянды әсерлермен сипатталады.

Заряд шығарудың пайда болуы доға диапазонында (7-10) 103 ° C дейін, ал кейде тіпті жоғары (15000 ° C дейін) ауаның массасын бірден жылытумен бірге жүреді. Жарылыс күшті импульстік шу, аэрозолдардың пайда болуы, металдың балқу және булану, жарқылдың артуымен және қоршаған ортаның температурасының күрт өсуімен бірге жүреді [16, 19, 37] .

Бұл факторлардың адамға әсері жарақаттарға әкеледі, көбінесе күйіктер, көбінесе өмірге сай келмейді. Электр энергиясын өндіру және тарату жүйелеріндегі ең қауіпті «өздігінен» электрлік доғалдану заряды. Электротехниканың негіздерінен ауа өткізгіштер мен контактілер арасындағы негізгі оқшаулағыш екені белгілі. Тұрақты режимде газ қабаттары жеткілікті. Бірақ төтенше жағдайларда желінің үлкен кернеуіне байланысты немесе, мысалы, сыртқы нысанмен (ауа қабатының азаюы немесе жоғалуы) жанасуға байланысты, ұшқынның

бұзылуы мүмкін.

Күйіктің ауырлығы дене тініне және зақымданған беттің мөлшеріне қарай тереңдіктің болуына байланысты екенін еске салу қажет.

Дәрежесіне елеулі әсер етуге жатады:

▪ жәбірленушінің жасы;

▪ жәбірленуші денсаулығының жай-күйі;

▪ зардап шеккен аймақты күйдіру құралымен ластау.

Күю дәрежесін дифференциялаудың әр түрлі себептері бар. Кейбір классификация үш деңгей, басқалары - төрт деңгей.

Бірінші дәрежелі күйіктерде, терінің қызаруы және зарарланған аймақтың ісінуі байқалады. Ауыруы ауыр болуы мүмкін, бірақ тері некрозсыз немесе көпіршік пайда болады. Көп ұзамай ауырсыну төмендейді, және бірнеше күннің ішінде жара тыртықсыз емделеді.

Екінші дәрежелі күйіктер кезінде эпидермис ғана әсер етеді және тіндердің кейбір бұзылуы қабыршақтардың қалыптасуымен байқалады. Содан кейін тері құрғап, қалпына келеді, емделеді.

Үшінші дәрежелі күйіктер эпидермистің толық бұзылуымен, сондай- ақ шашты торлары мен терін некрозымен байланысты. Үшінші дәрежелі күйіктермен үлкен бөртпелер немесе қоңыр-қара қылқаламдар пайда болуы мүмкін. Жиі асқынулар болады, сондықтан тері трансплантациясы қажет болуы мүмкін.

Төртінші дәрежедегі күйіктердің себебімен зақымданулар гиподермиялық майдың астында аймақтарды тартып алады, бұлшықеттер, сүйектер және тіпті толықтай бөлек органдар бұзылады.

Кейбір жіктеулерге сәйкес, үшінші және төртінші дәреже бір санатқа біріктіріледі.

Күйген беттің мөлшері әдетте бүкіл дене бетінің пайыздық үлесі ретінде көрінеді.

Бұл мәнді анықтау үшін дене беті ойша түрде бөліктерге бөлінеді, олардың әрқайсысы терінің белгілі бір пайызын құрайды:

  • бас - 9%;
  • қолдар - әрқайсысы 9%;
  • артқы және арқа жағы - әрқайсысының 16-18%;
  • аяқтар - 18% және т. б.

Күю дәрежесі дененің беті электр доғасының сәулеленуімен туындаған жылу ағынының әсерінен қыздырылған температураға байланысты.

Белгілі бір шекке дейін адам ағзасының қорғаныс механизмдері дене бетінің температурасының жоғарылауына жол бермейді. Дегенмен, энергия ағымы артып, жылуды реттеу бұзылып, тері температурасы тұрақты болмайды.

45 ° C температураға жеткеннен кейін, терінің зақымдануы басталады және 50 ° C температурада күю сезімі сезіледі, терінің бұзылу жылдамдығы 100 есе артады, 75 ° C температурада тері бірден дерлік бұзылады.

Электр доғасымен шығарылатын жылу энергиясының әсерінен дәстүрлі киім, алау сияқты жанады, оның синтетикалық бөліктері адамның терісіне ағып түсіп, қасірет әкеледі, көбінесе өлімге әкеледі.

Сонымен қатар, доға пайда болғаннан кейін дереу жәбірленушіге көмектесу мүмкін емес, себебі бұны секундтың бір бөлігі шешеді.

Сурет. 17. 1. Эталонды қисық стол: абсцисса осінде, адам денесінің қалыпты температурасына қатысты температураның көтерілуі (36, 6 ° C )

Мақта, вискоза және жүннен жасалған маталар денеде күйіп қалуды жалғастыра алады, күйіктердің мөлшерін және ауырлығын арттырады. Полиэфирден және нейлоннан жасалған маталар мезгілде тұтанып, балқып кетеді.

Өлім қаупі, сіз білетіндей, күйіктердің ауырлығымен, күйдірілген дене бетінің мөлшерімен, зардап шеккен адамның жасы мен емнің тиімділігімен анықталады. Екінші және үшінші дәрежедегі дене бетінің 65-70% күйік алған жәбірленушілерді құтқаруға қол жеткізіледі.

Адамның екінші дәрежелі күйіктерден және одан жоғары деңгейден қорғау мүмкіндігін алдын-ала болжау үшін, эталонды қисық столды пайдаланады (17. 1-сурет) .

Егер түсетін жылу энергиясының мәні 0-ден Эмакс, кал / м2 аралығында болса, онда екінші дәрежедегі күйік алу ықтималдығы 5% - дан аспайды (қисық C) . Электр доғасы Emax, кал / м2 асатын жағдайларда екінші дәрежелі күйік ықтималдығы 95% -дан кем емес (қисық A және B ) .

Қызметкерлерді электр доғаның әсерінен қорғау үшін жеке қорғану құралдарын жасау осы зерттеулердің нәтижелерін және әзірленетін материалдардың сипаттамаларын егжей-тегжейлі талдауды талап етеді. Сонымен бірге, ЖҚҚ өндірісінде қолданылатын барлық материалдар санитарлық-гигиеналық талаптарға сай болуы керек.

Электрлік доғаның жылу әсерінен жеке қорғану құралдарын таңдауда электрлік доғада шығарылатын жылу энергиясының максималды деңгейлерін көрсететін деректер бар, ол белгілі бір электр қондырғысында болғанда.

Мысалы, мұндай деректерді талдау көрсеткендей, жұмыс істейтін таратқыштардың жартысынан астамы (58%) 20 кал / м2 дейін артады, ал әрбір төртінші жағдайда (26%) оның мәні 5 кал / м2 аспайды [ 19] .

Бұл тәсіл экономикалық тиімділікті айтарлықтай жақсартады, сондай-ақ төменгі жылу қарқынды доғасы бар электр қондырғыларында жеңіл костюмдерді қолдануға байланысты қызметкер үшін жайлылық.

Сондықтан жиынтыққа енгізілген киім түрлі қорғау деңгейлерін ескере отырып дайындалуы мүмкін, мысалы:

▪ бірінші деңгей - 5 кал / см2;

▪ екінші деңгей - 20 кал / см2;

▪ үшінші деңгей - 40 кал / см2;

▪ 4-ші деңгей - 60 кал / см2;

▪ 5-деңгей - 80 кал / см2;

▪ 6-шы деңгей - 100 кал / см2.

Электр доғасының жылу әсерінен қорғаныш киімін жасау үшін қолданылатын маталар екі түбегейлі әртүрлі топтарға бөлінеді: айнымалы қорғау қасиеттері бар және тұрақты қорғаныс қасиеттері бар

маталар.

Айнымалы қорғаныш қасиеттері бар маталар - арнайы жалынға төзімді қосылыстармен өңделген мақта немесе аралас маталар.

Мета-арамид талшықтарынан жасалған «Номекс» бренді әлемдік тәжірибеде кеңінен пайдаланылатын тұрақты қорғаныш қасиеттері бар маталар осы материалдардың ішінде болады. «Номекс» маталар құрамында киімнің беріктігі сипаттамаларын жақсартатын және оттың күтпеген жыпылықтауы кезінде ұлпаларды ашу қаупін азайтатын пара - арамид «Кевлар» кіреді.

«Номекс» ерімейді және жануды қолдамайды, ал 300 ° C жоғары температура кезінде матаның үстіңгі қабаты пиролизге ұшырайды, құрылымды сапалы өзгеруімен бірге адам денесін сәуленуден және конвективті қуаттан оқшаулап, тері температурасының жоғарылауына жол бермейтін қорғағыш көмірқышқыл қабатын қалыптастырады. Салқындатудан кейін қалыптасқан көміртектің қабаты үгітілуге ұшырағанына қарамастан (қабат оңай бұзылып, мыжылып қалады), сол кезде мата өзінің қорғаныс қызметтерін табысты орындайды.

Номекс әр түрлі салаларда: аэроғарыш саласынан «Формула-1» костюмдеріне дейін, өнеркәсіптік қызметкерлерден өрт сөндірушілеріне, мұнай-газ саласының қызметкерлеріне арналған жеке қорғану құралдарында қолданылатынын атап өткен жөн.

Бастапқы талшықты құрылымы бар бұл материал отқа төзімді және ыстыққа төзімді өнімдердің бүкіл отбасы болып табылады. Алғашында осы материалға тән қорғаныш қасиеттері бар. Олар талшықтың молекулалық құрылымында өзіндік «ендірілген» және химиялық өңдеу немесе қоспаларды қосу нәтижесі емес.

Номекс талшықтарынан жасалған маталар өте жоғары температураларда тіпті жылу оқшаулаудың ерекше деңгейіне ие. Олар

«өзін-өзі сөндіретін» қасиетіне ие, олар күйіп кетпейді, олар ерімейді жәнеоларда дақтар болмайды, таза мақтадан жасалған дәстүрлі жұмыс киімдерінен немесе полиэфирден және мақтадан жасалған киімдей емес.

Талшықтарда статикалық электр қуатын тарататын арнайы қоспалар болуы мүмкін.

Бұл талшықтың маталары жеңіл және ауа өткізгіш болып табылады, бұл арнайы киімге арналған гигиеналық сертификаттарды алуға мүмкіндік береді.

Номекс талшықтарынан жасалған маталар диапазоны өте кең: тоқылған маталар, тоқылған және зығыр маталар, жүннен жасалған мата, киіз қосылған. Бұл сізге курткалар, шалбар, комбинезон, көйлек, іш киім, қолғап және т. б. жасауға мүмкіндік береді.

Мұндай маталардан жасалған киім төзімді композициялармен

өңделген таза мақтадан жасалған дәстүрлі жұмыс киімдеріне қарағанда 3- 5 есе артық берік, сондай-ақ жыртылу мен сүртуге шыдамды.

Қазіргі кезде отандық өндірушілер киім және басқа жеке қорғаныш құралдарын, әртүрлі тығыздық, жазғы және қысқы пальто, куртка, іш киім, қолғап, қола қалқан және т. б. коллекциясын шығарды. Ресейлік

«Энергоконтракт» фирмасы отандық тәжірибеде алғаш рет мета- арамидті жіптерді өндіруді бастады.

Әрбір нақты кәсіпорын үшін қажетті қорғаныс жабдығын таңдау мақсатында, қауіпті бағалауды жүргізу және электр доғасының бере алатын энергия мөлшерін есептеуді жүргізу керек. Егер ол нақты электр қондырғысында орын алса.

Бұл таңдау үздік сынақ орталықтарының негізінде отандық және шетелдік сарапшылар жүргізген ондаған тәжірибе деректеріне негізделген.

Материалдардың қорғаныш қасиеттерін зерттеу барысында және осы материалдардан дайындалған киім жиынтығынан әртүрлі қуаттың электр доғасы шығарылады және сенсорлардың көмегімен әртүрлі композициялар мен қабаттар саны бар, сондай-ақ осы материалдардың киім жиынтығы ыстыққа төзімді материалдардың «пакеттеріне» әсер етеді.

Өрттің және жылулық сынақтарды өткізгенде «Tермо Mэn» арнайы қондырғысы пайдаланылады (17. 2-сурет) .

Сынақ кезінде костюмде киінген киім бірнеше секундқа газ қыздырғыштармен жасалады. Көптеген сенсорлар (шамамен 130-150) костюм астында болады, «денеге», екінші және жоғары санаттағы күюге келетін температураны белгілейді.

Отандық өндірушілердің заманауи костюмдері адам денесінің 6-7% - нан төмен екінші және үшінші дәрежелі күйіктердің пайда болу қаупін тудырады, бұл ең жақсы әлемдік көрсеткіштерге сәйкес келеді.

Суретте. 17. 3 «Энергоконтракттың» электр доғасының жылу әсерінен қорғауға арналған жинақтардың жазғы және қысқы үлгілерін сынау нәтижелерін көрсетеді. Күйіп қалғандардың жалпы саны: жазғы жиынтық - 4%; қысқы жиынтық - 3%[19] .

Эксперименттік нәтижелерді талдау костюмнің қорғаныш қасиеттерін жақсарту үшін қажетті түзету әрекеттерін жасауға мүмкіндік береді және осылайша күтілетін екінші және үшінші дәрежелі күйіктерді азайтады (қызаруы, қабыршақтану) .

Айта кететін жайт, доғадағы жылу энергиясы аз болған кезде кейбір материалдар жойылады Emax.

a

b
a:

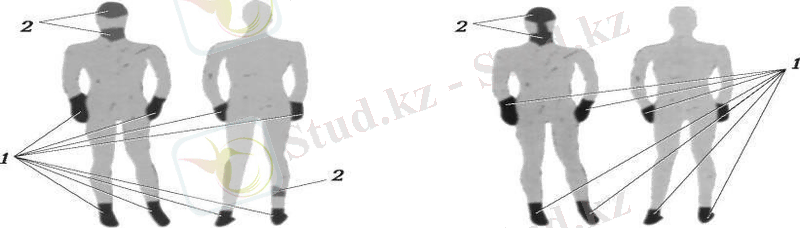

Cурет. 17. 3. TермоMэn (алдынан және артқы көріністегі) электр доғасы үшін жылулық қорғаныш жиынтықтарының сынақнәтижелерімысалы:

a - жазғы жиынтық, б - қысқы жиынтық: 1 - ақпарат жоқ; 2- екінші дәрежелі күйік

Қолданыстағы халықаралық стандарттарға сәйкес материалды бұзу кезінде бір немесе бірнеше тесіктердің (300 мм2 немесе кез-келген бағытта 25 мм өлшемі бар) сынақ үлгісінде қалыптастыруды түсіну әдеттегідей.

Демек, материал ашылғанда энергетикалық Евмнің шекті мәні анықталады (Евм - материалдың бұзылуына әкеп соқпайтын стол қисықтан төмен диапазондағы доғалы энергияның ең жоғары мәні болып табылады) . Бұл жағдайда, Евт материалдың қорғаныш қасиеттерін шектейтін бағалауға сәйкес келеді.

Әртүрлі материалдардың қорғаныш қасиеттерінің нормативтік талаптарын үйлестіру үшін олардың сынақтарында халықаралық стандарттарды басшылыққа алады. Мысалы, еуропалық электр стандарттау комиссиясы әзірлеген ENV50324. 2000 халықаралық стандарты құлдырайтын жылу энергиясын 423 кДж / м2 дейінгі электр доғаның ағызуын талап етеді, бұл 10. 11 кал / м2.

«Критерия Стол» әдіснамасына сүйене отырып, Халықаралық электротехникалық комиссия (IEC) IEC61482-1: 2002 халықаралық стандартын енгізді «Кернеу астында жұмыс. Ыстыққа төзімді киімге арналған отқа төзімді материалдар. Электр доғаның жылу қауіптері. 1- бөлім. «Сынау әдістері» [19, 38] .

Сонымен ЖҚҚ үшін материал таңдау стандарттарға сай болады, олар өмір қауіпсіздігіне кепілдік беріп қана қоймайды, сондай-ақ кәсіби және квалификациялы қорғану киімінің жиынтығын жеткілікті қаматамасыз етілуін қарастырады.

Электр доғаның жылу әсерінен қорғауға арналған ҚҚҚ күйіктерден 100% қорғауды қамтамасыз ете алмайды, себебі стол анықтамалық қисық сызығы 95% сенімділік шегі арқылы анықталады.

Сондықтан IEC61482-1: 2002 стандартында келтірілген әдіснаманың сенімділік шегі 90% тең [19] .

Сонымен қатар, электр доғасының төменгі жылу энергиясының максимумын есептеу эмпирикалық екенін ұмытпауымыз керек және іс жүзінде бұл энергия есептелгеннен көп болуы мүмкін.

Осылайша, электр доғасының әсеріне ұшыраған жағдайда және ЖҚҚ жағдайында күйдірілген жарақат алу қаупі бар. Сонымен қатар, қолданыстағы стандарттар талаптарына сәйкес әзірленген және дайындалған жылу қорғаныш жиынтығы қатты жылулық жарақат алу

қаупін айтарлықтай төмендетеді.

Энергетика саласындағы қолданыстағы нормативтік құжаттарға сәйкес мұндай қорғаныс құралдары міндетті болып табылатын мамандардың тізімі анықталған.

Мұндай мамандарға мыналар жатады:
