SCADA TRACE MODE біріктірілген құрал - жабдық жүйесінің мүмкіндіктері


Қазақстан Республикасы Білім және ғылым министрлігі
Шәкәрім университеті
Ақпараттық-коммуникациялық технологиялар факультеті
Автоматика және есептеу техникасы кафедрасы
СӨЖ
Тақырыбы: Trace Mode
Орындаған: Әбдікәрім Ә
Топ: АУ-601
Тексерген: Секербаева А. Б.
Семей 2018
Жоспар:
Кіріспе
- Trace Mode құрылымы
- Trace Mode мүмкіндіктері
- Қолданылатын құралдар
Қорытынды
Пайдаланылған әдебиеттер
Кіріспе
TRACE MODE («Трэйс моуд» немесе «Трэйс мод» деп айтылады) - 1992 жылы Мәскеуде AdAstra Research Group компаниясы әзірлеген SCADA HMI класының бағдарламалық кешені. С++ тілінде жазылған, Windows, Windows CE, Linux ОЖ қолданылады. ТП АБЖ бағдарламалық қамтамасыз етуді, телемеханика жүйелерін, ғимараттарды автоматтандыру, электроэнергия, су, газ, жылу есебі жүйесінің (Энергия ресурстарын бақылау мен есепке алудың автоматтандырылған жүйесі, коммерциялық электр энергиясын есепке алудың автоматтандырылған ақпараттық-өлшеу жүйесі) нақты уақыт режимінде жұмыс істеуі үшін бағдарламалық қамтамасыз етуді әзірлеуге арналған. 4. 20 (1995) нұсқасынан бастап TRACE MODE индустриялық контроллерлерді бағдарламалау функциялары бар.
1. Trace Mode құрылымы
TRACE MODE құрал-жабдық жүйесінен және атқарушы модульдер жиынтығынан (runtimes) тұрады. Құрал-жабдықтар жүйесінде «TRACE MODE жобасы» деп аталатын файлдар жиыны жасалады. TRACE MODE атқарушы модульдерінің көмегімен АБЖ жобасы нақты уақыт режимінде диспетчердің немесе оператордың жұмыс орнында іске қосылады.
TRACE MODE айрықша ерекшелігі - «бірыңғай бағдарламалау сызығының технологиясы», яғни бір құралдың көмегімен АБЖ барлық модульдерін жасау мүмкіндігі. Бірыңғай бағдарламалау сызығының технологиясы адам-машина интерфейсі, ресурстарды есепке алу жүйесі, өнеркәсіптік контроллерді бағдарламалауға және web-интерфейсті жетілдіруге мүмкіндік береді. Осы мақсатта арнайы редакторлар TRACE MODE құралы жүйесіне кіреді. Олардың ішінде:
- Графикалық мнемосхема редакторы;
- Экрандық панельдер редакторы;
- FBD визуальды тіліндегі бағдарламалар редакторы (IEC Standard 6-1131/3) ;
- SFC визуальды тіліндегі бағдарламалар редакторы (IEC Standard 6-1131/3) ;
- LD визуальды тіліндегі бағдарламалар редакторы (IEC 6-1131 / 3) ;
- ST рәсімдік тіліндегі бағдарламалар редакторы (IEC Standard 6-1131/3) ;
- IL рәсімдік тіліндегі бағдарламалар редакторы (IEC Standard 6-1131/3) ;
- Құжат үлгілерінің редакторы;
- ДҚБ-мен байланыс құрушы;
- Құрал паспорттарының редакторы (EAM) ;
- Қызметкерлер редакторы (HRM) ;
- Материалдық ресурстар редакторы (MES) ;
![]()

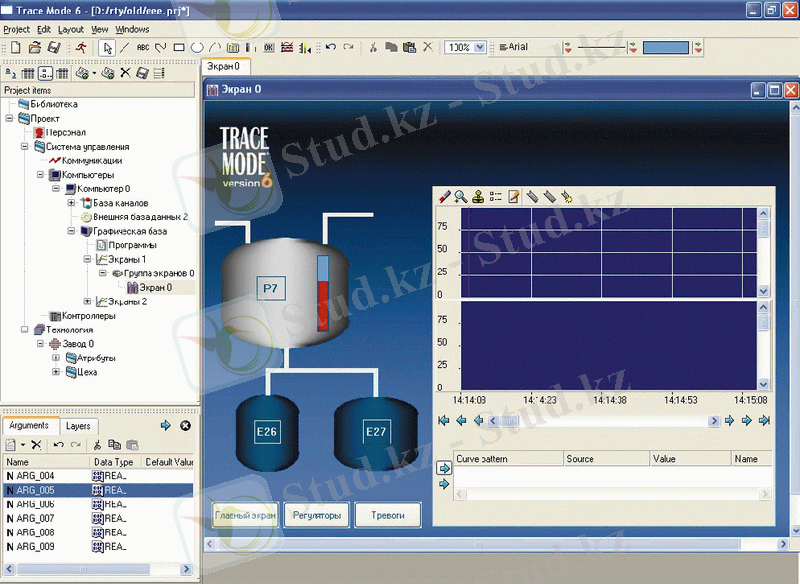

1-сурет. Trace Mode 6 бағдарламасында оператордың графикалық пайдаланушы интерфейсі автоматты түрде орнатылады және жабдықты басқару алгоритмдері таңдалады.
TRACE MODE атқарушы модульдері процестерді басқару жүйесіндегі рөліне байланысты әр түрлі функцияларға ие. Бағдарламаның негізгі атқарушы модульдері:
- Нақты уақыт мониторы - RTM;
- Нақты уақыттағы монитор + - RTM+;
- Нақты уақыттағы монитор + құжаттамалық сервермен - DocMRV +;
- Double Force MRV + - 2 RTM + сақтық қорда сақтау бар;
- GSM / GPRS қолдауымен нақты уақыттағы монитор - GSM MRV +;
- NetLink Light клиенттік модулі;
- TRACE MODE веб-сервер - TRACE MODE DataCenter;
- Өнеркәсіптік контроллерлер үшін басқару модульдері - Micro TRACE MODE;
- және т. б.
Барлық TRACE MODE бағдарламалық өнімдері екі түрге бөлінеді - кәсіби және негізгі. Негізгі және кәсіби бағдарламалары жоба файлдарының форматы әр түрлі болады.
2. Trace Mode мүмкіндіктері
SCADA TRACE MODE біріктірілген құрал-жабдық жүйесінің мүмкіндіктері:
- 2593-тен астам PLC, есептегіштер мен құрылғыларға тегін драйверлер немесе ОPC арқылы қосылу;
- Web-қолжетімділігі бар жоғары сапалы графикалық оператор интерфейсін (SCADA/HMI) әзірлеу;
- Өз өнеркәсіптік деректер базасында процестің тарихын жазу үшін базалық жүйені құру;
- Кестелерге, статистикалық деректерге немесе рецепттерге сәйкес IEC 6-1131/3 стандартының 5 тілінде басқару бағдарламаларын жазу;
- Ағымдағы талаптарға жауап беретін SCADA қауіпсіздік жүйесін орнату;
- Өнеркәсіптік контроллерді (SOFTLOGIC) IEC 6-1131/3 стандартының 5 тілінде бағдарламалау;
- Дабыл мен ескерту хабарларын басқару жүйесін құру;
- Өз генераторыңызды пайдаланып жоғары сапалы есептерді жасау;
- Әртүрлі архитектураларда автоматтандырылған процестерді басқару жүйесін құру: бөлінген (DCS), клиент-сервер немесе веб-бағытталған;
- Нашар байланыс жағдайында сенімді жүйелерді дамыту (телемеханика) ;
- АБЖ-ін қашықтан диагностикалау үшін мықты құралдарды қолдану.
Жүйеде бизнес процесін басқарудың кейбір элементтері де бар:
- Негізгі қорлар және жабдықтарды техникалық қызмет көрсету (EAM) жүйелерін басқару;
- Өндірісті басқару жүйесі (MES) .
TRACE MODE SCADA көптеген халықаралық байланыс стандарттарын қолдайды, бірақ басқа SCADA жүйелерінен айырмашылығы, ол сондай-ақ, байланыс қауіпсіздігін арттыруға және клиенттің тапсырмаларын икемді түрде шешуге мүмкіндік беретін i-NET және M-Link байланыс хаттамаларына ие.

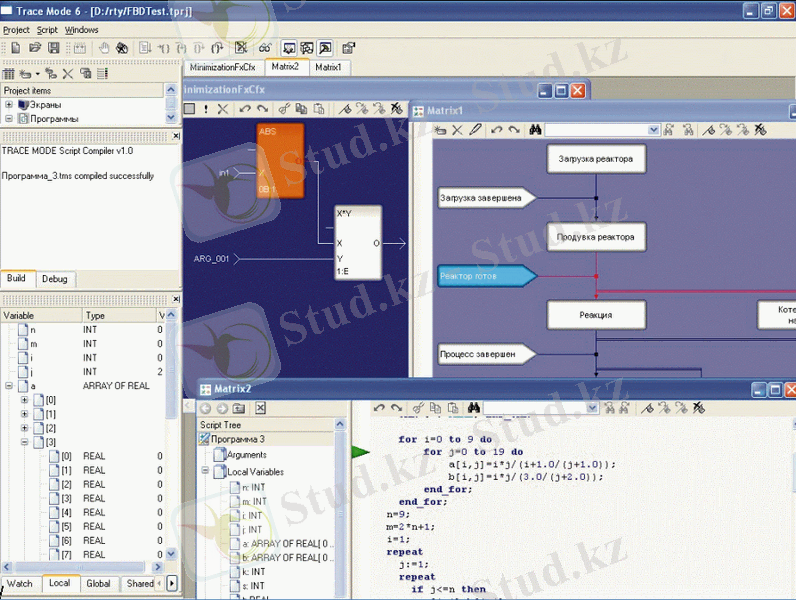

2-сурет. Trace Mode 6 IEC61131-3 халықаралық стандартының барлық бес бағдарламалау тілін қамтиды
3. Қолданылатын құралдар
TRACE MODE 2500-ден астам өнеркәсіптік контроллер (PLC), I/O тақталары, электр және ресурс есептегіштері үшін тегін драйверлердің кітапханасын қамтиды. Бұл драйверлер TRACE MODE бағдарламасының тегін, негізгі нұсқасында да бар. TRACE MODE режимінде келесі стандартты хаттамаларға қолдау көрсетіледі:
