Кіріспе

TIA Portal (Totally Integrated Automation Portal) - технологиялық процесстерді автоматтандыру жүйелерін жетектер мен контроллерлер деңгейінен адам-машиналық интерфейс деңгейіне дейін әзірлейтін бағдарламалық қамтамасыздандырудың интеграцияланған ортасы. Бұл кешенді автоматтандыру тұжырымдамасының (ағыл. Totally Integrated Automation) іске асуы және Siemens AG компаниясының Simatic автоматтандыру жүйесінің отбасының эволюциялық дамуы.

Totally Integrated Automation Portal (TIA Portal) Siemens автоматтандыру қызметтерінің толық пакетіне, сандық модельдеуден және интеграцияланған инженериядан операциялардың ашықтығын қамтамасыз ету бағдарламаларына дейін қолжетімділікті қамтамасыз етеді.


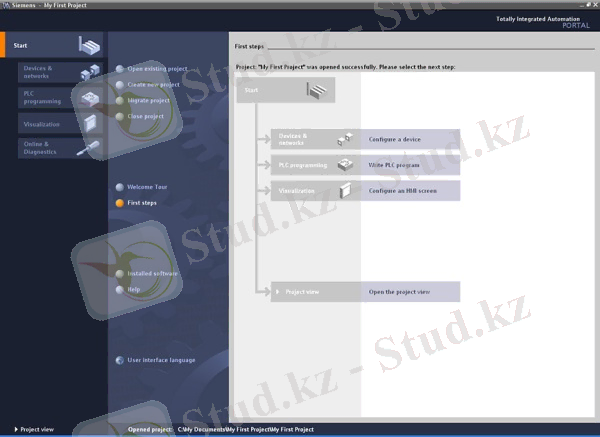

1-сурет. TIA Portal пайдаланушы интерфейсі. Жұмысты бастау

1. Бағдарламалық қамтамасыздандыру

Келесі бағдарламалық пакеттер TIA Portal-ға біріктірілген:

  • Simatic Step 7 - S7-1200, S71500, S7-300, S7-400 және WinAC контроллерлеріне арналған;
  • Simatic WinCC - адам-машина интерфейсін жасау үшін (қарапайым түймешіктер панелінен SCADA деңгейіндегі күрделі конфигурацияларға дейін) ;
  • Sinamics StartDrive - Sinamics жетектерін параметрлеу, бағдарламалау және диагностикалау үшін.
  • Simatic PLCSIM - PLC симуляторы
  • Simatic Step 7 Safety
  • Simatic Visualization Architect
  • Simatic Energy Suite

Белгілі бір уақыт өткеннен кейін бағдарламаның жаңартулары немесе жаңа нұсқалары шығады. Қазіргі уақытта ең жаңасы STEP 7 Basic (Professional) V15 (немесе TIA Portal 15) Service Pack 1 болып табылады.

STEP 7 V13 жобаларды автоматтандырудың барлық кезеңдеріне қолдау көрсетеді:

  • Аппараттық параметрлерді баптау және конфигурациялау.
  • Өнеркәсіптік байланыс жүйелерін конфигурациялау.
  • IEC тілдерінде бағдарламалау.
  • Адам-машиналық интерфейс құрылғыларын және визуализация жүйелерін конфигурациялау.
  • Тестілеу, іске қосуды аяқтау және дайын автоматтандыру жүйесіне техникалық қызмет көрсету.

STEP 7 V13 оңтайландырылған компиляторлармен жабдықталған қуатты S7 контроллер бағдарламасының редакторларын қолдайды.


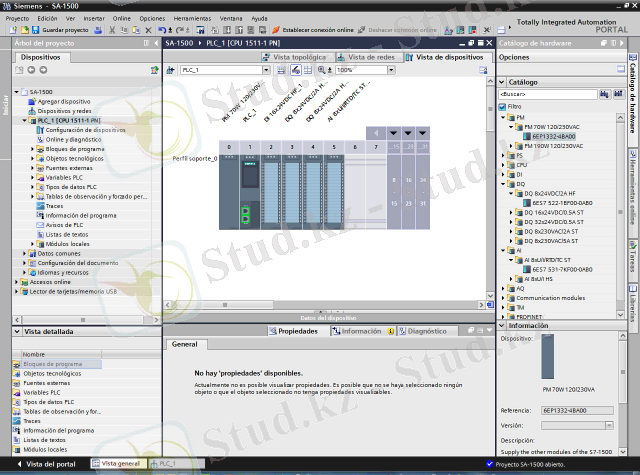

2-сурет. Құралдың конфигураторындағы параметрлердің орналасуы

STEP 7 V13 пакеттері қолдайтын барлық контроллерлердің бағдарламаларын әзірлеу мына тілдерде орындалады:

  • Сатылы логиканың диаграммалары (LAD) .
  • Функцияналдық блоктардың диаграммалары (FBD) .
  • Құрылымдық мәтін (SCL)

SIMATIC S7-1500, S7-300, S7-400 және WinAC контроллерлеріне қосымша:

  • Нұсқаулық тізіміндегі тіл (STL) .

Жаңа мүмкіндіктер:

  • кітапхана функцияларын икемді пайдалану үшін Variant Pointer (нұсқалар көрсеткіші) нұсқаулығы;
  • іске қосылған бағдарламадан ақпаратты оқу үшін нұсқаулықтарды көрсету (мысалы, үлгілер атаулары) ;
  • локалды константалар;
  • және т. б. қолданушы қосымшаларының тиімді әзірлеуін қамтамасыз етуге және деректерді өңдеу алгоритмдерін шешуге болатын міндеттер талаптарына оңай бейімделуге мүмкіндік береді.

Орын ауыстыру басқару функциясының икемді, ауқымды жиынтығы: STEP 7 V13 және S7-1500 көмегімен қозғалысты басқару тапсырмаларын шешу жаңадан бастағандар үшін тіпті балаларға арналған ойын түріне айналады. Интуитивті графикалық пайдаланушы интерфейсі STEP 7 технологиялық нысандарына оңай қол жеткізуге мүмкіндік береді, аналогтық және PROFIdrive-үйлесімді жетектерге параметрлерді орнату және іске қосу операцияларына қуатты қолдауды және ақауларды жоюға қамтамасыз етеді. PLCopenMotionControl қозғалысты басқару үшін қолданылады - үйлесімді нұсқаулықтар, сізге:

  • Абсолютті немесе салыстырмалы орналасу операцияларын орындауға;
  • Қозғалыс жылдамдығын басқаруға;
  • Жетекті синхрондауға;
  • Инкрементальды датчиктерді және абсолютті орын ауыстыру датчиктерін қолдануға мүмкіндік береді.

Кіруді қорғау:

Рұқсатсыз оқудан және бағдарламалық блоктың мазмұнын өзгертуден құпия сөзбен қорғау.

Бағдарламалық блоктарды рұқсатсыз көшіруден қорғау. Бағдарламалық блоктарды жад картасының нөмірімен байланыстыруға болады және тек осы карточка орталық процессорда болса ғана іске қосылуы мүмкін.

Автоматтандыру жүйесінде жұмыстарды орындау үшін әртүрлі құқықтарды пайдаланушылардың төрт деңгейіне дейінгі идентификацияны пайдалану.

STEP 7 мен контроллер арасында берілетін деректерге рұқсатсыз өзгерістерден қорғау.

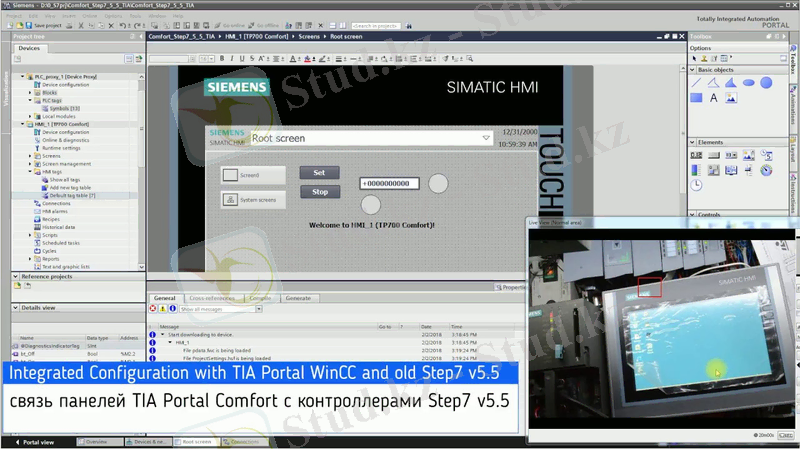

3-сурет. TIA Portal Comfort панелінің Step7 v5. 5 контроллерлерімен байланысы

2. Аппараттық қамтамасыздандыру

TIA Портал автоматтандыру жобасында барлық негізгі компоненттерді біріктіруге мүмкіндік береді: контроллерлер, адам-машиналық интерфейс құрылғылары, жетектер, орталықсыздандырылған перифериялық құрылғылар, қозғалтқышты басқару, қозғалысты басқару және электроэнергияны тарату.

Жаңа бастап жүрген қолданушыларға арналған SIMATIC жиынтығы:

  1. SIMATIC S7-1200 және SIMATIC S7-1500 қарапайым автоматтандыру тапсырмаларын орындауға мүмкіндік береді.
  2. SIMATIC Comfort Panels және SIMATIC Basic Panels. Сенсор немесе түймелер арқылы басқарылатын диагоналі 4-тен 22-ге дейінгі жоғары ажыратымдылықтағы кең экранды дисплейлер.
  3. SINAMICS G120C және SINAMICS V90 - TIA Portal ортасында жетектерге арналған тапсырмаларды жылдам және ыңғайлы шешу.

3. Артықшылықтары

  • Күшті бағдарлама редакторларын пайдалану арқылы тиімді жобалау.
  • Контроллерлердің барлық жолдарын қолданып, функционалдылық мүмкіндіктерін кеңейту.
  • Бір жұмыс ортасында контроллерлер, құралдар мен HMI жүйелер мен жетектер арасындағы тиімді өзара әрекеттесу.
  • Деректерді басқарудың жалпы менеджері және символикалық атаулардың біртекті жүйесі.
  • Ендірілген компонент ретінде жүйелік диагностика.
  • Тиімді іске қосу-реттеу жұмыстарын жүргізу үшін айнымалылардың жол тартуы.
  • Икемді масштабты қозғалысты басқару мүмкіндіктері.
  • Кітапханаларды пайдаланудың толық тұжырымдамасы.
  • Өндірістік және жобалық деректерге қолжетімділікті қорғау.
  • Қолданыстағы бағдарламалық және аппараттық өнімдерге арналған миграция қызметі.

4. Кемшіліктері

... жалғасы
