SCADA жүйелердің архитектурасы
Қазақстан Республикасы Білім және ғылым министрлігі
Шәкәрім университеті
Ақпараттық-коммуникациялық технологиялар факультеті
Автоматика және есептеу техникасы кафедрасы
СӨЖ
Тақырыбы: SCADA жүйелер
Орындаған: Әбдікәрім Ә
Топ: АУ-601
Тексерген: Секербаева А. Б.
Семей 2018
Жоспар:
Кіріспе
1. Негізгі міндеттері
2. Негізгі компоненттері
3. Жүйе концепциясы
4. SCADA жүйелердің архитектурасы
5. Әлсіз тұстары
6. SCADA-жүйелеріндегі басқару процесінің ерекшеліктері
Қорытынды
Пайдаланылған әдебиеттер
Кіріспе
SCADA (аббр. ағыл. Supervisory Control And Data Acquisition - диспетчерлік басқару және деректер жинау) - қазіргі уақытта дерек жинауға және өңдеуге, әзірлеуге, мониторинг немесе басқару объектісі туралы ақпараттарды көрсетуге және мұрағатта сақтауға арналған бағдарламалық пакет. SCADA АБЖ ТП, электрэнергиясын коммерциялық есепке алудың автоматтандырылған жүйесінің, экологиялық мониторинг жүйесінің, ғылыми эксперимент, ғимаратты автоматтандыру және т.б. құрамдас бөлігі болуы мүмкін. SCADA-жүйелер қазіргі уақытта технологиялық процесстерге операторлық бақылауды қамтамасыз ету қажет экономиканың барлық салаларында қолданылады. Бұл бағдарламалық қамтамасыз ету компьютерлерде орнатылады және объектпен байланысу үшін енгізу-шығару драйверлер мен OPCDDE серверлерді қолданады. Бағдарламалық код бағдарламалау тілдерінің бірінде немесе жобалау ортасында жазылуы мүмкін.
Кейде SCADA-жүйелер өндірістік контроллерлерді бағдарламалау үшін қосымша бағдарламалық қамтамасыздандырумен жабдықталған. Мұндай SCADA-жүйелер интеграцияланған деп аталады және оларға SoftLogic термині қосылады.
SCADA термині екі анықтамаға ие. Бағдарлама деген түсінік кеңінен таралған. яғни көрсетілген функцияларды орындауды қамтамасыз ететін бағдарламалық кешен, сонымен қатар осы бағдарламалық қамтамасыздандыруды әзірлейтін құрал. Дегенмен, SCADA-жүйесі бағдарламалық-аппараттық кешен деп жиі түсіндіріледі. SCADA терминінің мұндай түсінігі телеметрия бөліміне тән.
SCADA терминінің мағынасы автоматика мен процестерді басқару технологияларын дамытумен бірге өзгерді. SCADA-жүйесін 80-жылдары қазіргі уақытта дерек жинайтын бағдарламалық-аппараттық кешен деп түсінді. 90-жалдардан бастап SCADA термині АБЖ ТП-нің адам-машиналық интерфейсінің бағдарламалық бөлігін белгілеу үшін жиі қолданылып келеді.

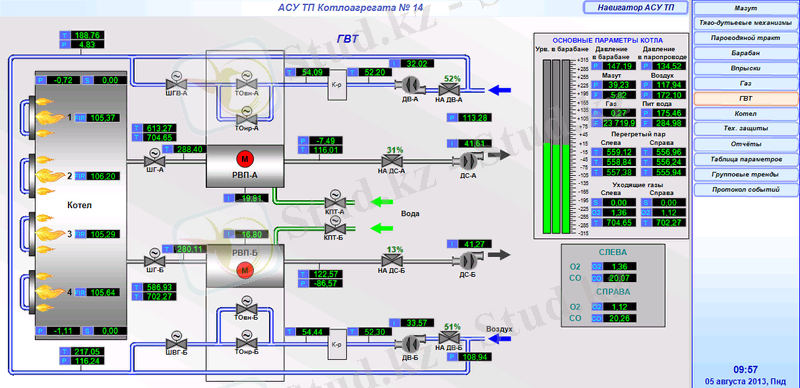

1-сурет. SCADAHMI DataRate(TM) интерфейсі
1. Негізгі міндеттері
SCADA-жүйелер мынадай міндеттерді шешеді:
* Драйверлер арқылы қазіргі уақыттағы объектімен байланыс құрылғылармен (яғни өндірістік контроллерлер мен енгізу-шығару тақталармен) деректер алмасу.
* Ақпаратты нақты уақыт режимінде өңдеу.
* Логикалық бақылау.
* Монитор экранындағы ақпаратты ыңғайлы және оқылатын нысанда көрсету.
* Техникалық ақпаратпен нақты уақыт деректер базасын жүргізу.
* Апаттық дабыл және қауіпті хабарламаларды басқару.
* Технологиялық процестің барысы туралы есептерді дайындау.
* SCADA мен ДК арасындағы желілік өзара іс-қимылды жүзеге асыру.
* Сыртқы қосымшалармен (Деректер базасын басқару жүйесі, электрондық кестелер, сөздік процессорлар және т.б.) байланыс орнату.
Кәсіпорындарды басқару жүйесінде осындай қосымшалар көбінесе MES деңгейіне жататын қосымшалар болып табылады.
SCADA-жүйелер АБЖ ТП-ні жеке қосымшалар ретінде, сондай-ақ клиент-сервер немесе таратылған архитектуралар түрінде әзірлеуге мүмкіндік береді.
2. Негізгі компоненттері
SCADA-жүйесінде әдетте келесі ішкі жүйелер бар:
Драйверлер немесе енгізу-шығару серверлері - өнеркәсіптік контроллерлер, есептегіш, аналогты-сандық түрлендіргіш және басқа да енгізу-шығару құрылғыларымен SCADA байланысын қамтамасыз ететін бағдарламалар.
Нақты уақыттағы жүйе - басымдықтарды есепке ала отырып, берілген уақыт циклында деректерді өңдеуді қамтамасыз ететін бағдарлама.
Адам-машина интерфейс (HMI, ағыл. Human Machine Interface) - процесс барысындағы деректерді адам операторға көрсетеді, ол операторға процесті бақылауға және басқаруға мүмкіндік береді.
Логикалық бақылау жүйесі - SCADA-жүйесінде логикалық бақылаудың пайдаланушы бағдарламаларын (скрипт) орындауды қамтамасыз ететін бағдарлама. Оларды әзірлеуге арналған редакторлар жиынтығы.
Нақты уақыттағы деректер базасы - процесстің нақты уақыт режимінде сақталуын қамтамасыз ететін бағдарлама.
Дабылды басқару жүйесі - бұл технологиялық оқиғаларды автоматты түрде бақылау, оларды қалыпты, ескерту немесе төтенше жағдайлар санатына жатқызу, сондай-ақ оператор немесе компьютермен өңдеуді қаматамасыз ететін бағдарлама.
Есеп генераторы - бұл технологиялық оқиғалар бойынша пайдаланушы есептерін жасауға мүмкіндік беретін бағдарлама. Оларды жасау үшін редакторлар жиынтығы.
Сыртқы интерфейстер - SCADA және басқа қосымшалар арасында деректер алмасуға арналған стандартты интерфейстер. Әдетте OPC, DDE, ODBC, DLL, т.б.
3. Жүйе концепциясы

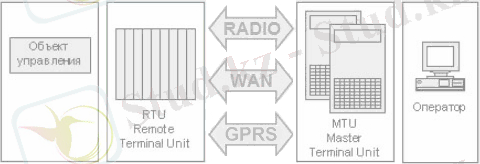

Әдетте, SCADA термині бақылаудың орталықтандырылған жүйелеріне және адамның қатысуымен жүзеге асырылатын ... жалғасы
