Қазақстан Республикасы Білім және ғылым министрлігі

Шәкәрім университеті

Ақпараттық-коммуникациялық технологиялар факультеті

Автоматика және есептеу техникасы кафедрасы

СӨЖ

Тақырыбы: Өтпелі процесс

Орындаған: Әбдікәрім Ә

Топ: АУ-601

Тексерген: Секербаева А. Б.

Семей 2018

Жоспар:

Кіріспе

  1. Өтпелі процесстерінің пайда болу себептері
  2. Бос процестер мінездемесі
  3. Коммутация заңдары

Қорытынды

Пайдаланылған әдебиеттер

Кіріспе

Өтпелі процесс дегеніміз электр тізбегіндегі бір жұмыс режимінің алдындағысынан айырмашылығы бар өтпелі процестерді айтамыз, мысалы, амплитудалар өлшемі, фазалар пішіні немесе жиілігі, тізбектегі әсерлік э. қ. к., сұлба параметрлерінің мәні, сондай-ақ тізбек конфигурациясының өзгеруі.

Өтпелі процестер тізбекте коммутация туғызады. Коммутация - сөндіргішті тұйықтандыру және қосу (1-сурет) процестері.

http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image001.jpg

1-сурет. Коммутация

Физикалық өтпелі процестер бір энергетикалық күйден басқа күйге ауысу кезіндегі электр тізбектерінің өтпелі процестерін айтамыз. Өтпелі процестер тез ағады, ұзақтылығы он жүз мың үлесті секундты құрайды. Бірақ өтпелі процестерді үйрену өте маңызды, ол әртүрлі электротехникалық қондырғылардан өтуі кезінде сигналдық пішін және амплитуда бойынша деформирленуін көрсетеді; бөлек тізбек элементтерінде тоқ немесе кернеудің жоғарлауын көрсетуге мүмкіндік береді, олар берілген элементке қауіпті, сондай-ақ өтпелі процесс ұзақтыцлығын анықтайды.

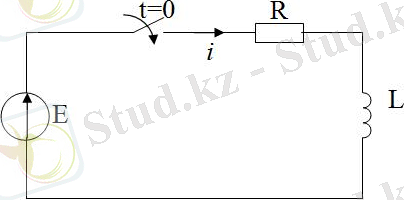

2-сурет сұлбасын қарастырамыз. Бұл сұлбада коммутациядан кейінгі жағдай үшін:

http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image002.gif
(1)

http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image003.jpg

2-сурет. Тізбек сұлбасы

Бұл қарастырылған тізбектің дифференциалды теңдеуі. Тоқты уақыт функциясы сияқты анықтау тізбектің дифференциалды теңдеуін шешумен ұқсас. Сызықты дифференциалды теңдеулер шешімі үш әдіспен өткізіледі: классикалық, операторлық және Дюамель интеграл әдісі.

Сызықты дифференциал теңдеуінің жа лпы интегралы біртекті теңдеудің жеке шешу қосындысына және біртекті теңдеудің жалпы шешіміне тең (1) . Біртекті емес дифференциалды теңдеудің жеке шешімі керекті тоқ құраушы i пр , ал біртекті теңдеу шешімі - бос тоқ құраушысы i с в . Онда толық тоқ:

http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image004.gif
(2)

Барлық өтпелі процестер үшін, t=0 моменті коммутация моментіне сәйкес, керекті тоқ құраушысы t=∞ кездегі коммутациядан кейінгі тоқ мәніне физикалық сәйкес. Бұл теоретикалық, ал практикалық коммутациядан кейін тоқ немесе кернеудің керекті мәні осы әдіске дейінгі анықталған тұрақты және айнымалы тоқ тізбегі үшін есептелінеді. Тоқтың бос құраушысы тізбекте болатын тоқ мәніне физикалық сәйкес, егер тізбек t=0 кейін одан барлық керекті күштер өшірілген. Осыдан тоқтың құраушысы уақыт ағымына қатысты өшеді, осыдан тізбекте энергия жоғалуы болады. :

http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image005.gif
(3)

мұнда А - t=0 кезіндегітоқ мәні i св ,

р- мінездемелік теңдеу түбірі рL+R=0 дифференциалды теңдеу (1)

Мінездемелік теңдеу түбірі барлық жағдайда теріс, http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image006.gif .

1. Өтпелі процесстердің пайда болу себептері

Тұйықталу электр немесе магнит өрісіне энергияны сақтау және беруге қабілеті бар индуктивті және ыдыстық элементтері бар болса, электр тізбегінде өтпелі процесс орын алуы мүмкін. Көшу процесі ауысу кезінде басталады, индуктивті, сыйымдылық тұйықталу элементтер мен тізбектің қосылған сыртқы қуат көздері арасында энергия бар. Энергияның бұл бөлігінде қайтымсыз (мысалы, белсенді жылу қарсылық ретінде) энергияның өзге де нысандарын айналдырады.

Өтпелі процесс аяқталғаннан кейін ғана сыртқы қуат көздері анықталады және жаңа тұрақты жағдай орнатылады. Сыртқы қуат көзін ажырату кезінде өтпелі жауапқа байланысты индуктивті схемалар элементтерiнiң өтпелі режимі басталғанға дейін жинақталған электромагниттік энергия орын алуы мүмкін.

Ол бірден электромагниттік өріс контур сақталған энергиясын өзгерту үшін мүмкін емес, өйткені өтпелі процесстен дереу кірісу мүмкін емес. Теориялық тұрғыдан уақыт т → ∞ өтпелі. Іс жүзінде, өтпелі тез болып табылады. Электр магниттік өрістердің энергия W Э , W М өрнектері:

gif-file, 2KB gif-file, 2KB (4)

кернеуі индуктивтіліктегі және сыйымдылықтағы ток бірден өзгеру мүмкін емес. Ол заңдар ауысуды көздейді.

2. Бос процестер мінездемесі

Бос процестер мінездемесі мінездемелік теңдеу түбір мінезі және саны дифференциалдық теңдеу ретіне тәуелді, бұлш теңдеу қарастырылып отырған энергияны жинақтау санына тәуелді.

Бірінші реттегі электрлік тізбек бірінші ретті дифференциал теңдеу болады, құрамында бір тәуелді емес энергия жинақтауы бар. Тізбектің дифференциал теңдеуінің мінездемелік теңдеуі бір айғақ түбірге ие. Бос тоқ келесі түрде жазылады:

http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image007.gif .

Екінші ретті тізбек екі тәуелсіз энергия жинақтаудан тұрады (екі сыйымдылық және екі индуктивтілік немесе сыйымдылық және индуктивтілік) . Екінші реттің дифференциал теңдеуі келесі түбірде болады:

а) айғақты әртүрлі http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image008.gif , http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image009.gif ;

в) айғақты бірдей http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image010.gif ;

с) комплексті жанасқан http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image011.gif ;

http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image012.gif .

Осыдан тоқ бос құраушысы кеғлесіден жазылады:

а) http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image013.gif ;

в) http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image014.gif ;

с) http://lib.kstu.kz:8300/tb/books/2015/Energetika/Elektr%20tizbekterinin%20teoriyasy%20-%202/teory/lec%208.files/image015.gif

(5)

(6)

(7)

мұнда А, А 1 , А 2 , φ -тұрақты интегрирлеу.

Үш тоқ ішінде (толық, керекті және бос) негізгі мәнге толық ие, ол электр тізбектерінің осы және басқа тармақтарында таралады. Тоқтың керекті және бос құраушылары есептік өлшем болып саналады.

3. Коммутация заңдары

Математикада (5), (6), (7) дифференциалды теңдеуін интегрирлеу кезінде тұрақты интегрирлеуді табу үшін айтқан бастапқы жағдай қолданылады. Электротехникада бастапқы жағдайды табу үшін коммутация заңдарын қолданады.
