Қазақстан Республикасы Білім және ғылым министрлігі
Шәкәрім университеті
СӨЖ
Тақырыбы: Тензорезисторлар
Орындаған: Әбдікәрім Ә
Топ: АУ-601
Тексерген: Секербаева А. Б.
Семей 2018
Жоспар:
Кіріспе
1. Тензорезисторлы түрлендіргіштер және олардың сипаттамалары
2. Тензорезисторлы түрлендіргіштердің конструкциясы
Қорытынды
Пайдаланылған әдебиеттер
Кіріспе
Тензорезистор өткізгішті немесе жартылай өткізгішті білдіреді, оның жұмысы активті кедергіні деформация кезінде геометриялық өлшемдерінің өзгеруі мен меншікті кедергісінің өзгеру есебінен қасиетін ауыстыруға негізделген.

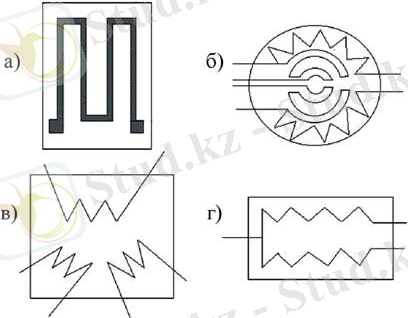

Конструкциясы бойынша: сымды, фольгалы және қабатты тензорезисторлар болып бөлінеді.
Тензорезистордың маңызды сипаттамаларына мыналар жатады:
- статикалық сипаттама;
- динамикалық сипаттама;
- механикалық гистерезис;
- баяу қозғалғыштық;
- температураның әсерінің функциясы.
1. Тензорезисторлы түрлендіргіштер және олардың сипаттамалары
l ұзындықты сым түріндегі резистордың кедергісі R мына өрнекпен анықталады:
R = ρ l S ,
(1)
мұнда ρ - сымның материалының меншікті кедергісі;
S - сымның көлденең қимасының ауданы.
Материалдың тензоэффектінің сипаттамасы тензо сезімтал қатысты коэффициенті К болып табылады. Тензо сезімтал қатыстық коэффициенті дегеніміз тензорезистордың қатыстық кедергісінің оның деформациясына қатынасы болып табылады:
,
(2)
мұнда R - ток өткізгіш элементтің кедергісі;
l - ток өткізгіш элементтің ұзындығы;
ΔR және Δl - сыртқы әсер еткендегі кедергі мен ұзындықтың өсімшесі;
ξ = ΔRR - кедергінің қатыстық өзгеруі;
ε = Δll - қатыстық деформация;
ν - Пуассон коэффициенті. Пуассон коэффициенті деформацияланатын дененің қысылу немесе кеңею кезінде көлденең қимасының неше есе өзгеретінін көрсетеді. Абсолютті нәзік материал үшін Пуассон коэффициенті 0 тең, абсолютті серпімді үшін - 0,5. көптеген металлдар үшін бұл коэффициент 0,2 аймағында жатады, резина үшін шамамен 0,4 тең.
ρ - меншікті кедергі;
Δρ - меншікті кедергінің өсімшесі.
Берілген өрнектегі бірінші қосынды (1+2n) өткізгіштің геометриялық өлшемдерінің (ұзындығы және қимасы) өзгеруімен байланысты кедергінің өзгеруін сипаттайды, ал екінші қосынды оның физикалық қасиеттерінің өзгеруімен байланысты материалдың меншікті кедергісінің өзгерісімен сипатталады.
.
(3)
Кейбір металлдар үшін деформация меншікті кедергінің шамасына аз әсерін тигізеді. Дәл осындай металлдар тензорезисторларды құрау үшін қолданылады. Тензо сезімтал қатысты коэффициент мұндай материалдарда К ≈ 2.
Тензорезисторды түрлендірудің статикалық сипаттамасына жалпы жағдайда сызықты емес функция болып табылады:
,
(4)
мұнда R - деформацияның әсері бар тензорезистордың кедергісі;
R0 - тензорезистордың бастапқы кедергісі.
Тензорезистордың негізгі динамикалық сипаттамасы олардың өзіндік жиілігі болып табылады. Тензорезистордың өзіндік жиілігі зерттелетін процесстің шекті жиілігін анықтайды, мұнда жиілікті қателіктерді ескермеуге болады. Айнымалы деформацияларды зерттеу үшін әдетте тензорезистивті түрлендіргіш қолданылады, оның өзіндік жиілігі деформацияның ең кем дегенде 5-10 есе аса алуы керек.
Механикалық гистерезис, баяу қозғалғыштық сияқты, желімнің және негіздің серпімді жетілмеуімен шартталған және сандық түрде бір мәнді деформация үшін шығыс кедергісінің мәнінің әр түрлілігінің кірісін келтіруімен анықталады, мұнда деформацияның берілген мәні оның баяу өсі және баяу кемуі кезінде қол жеткізілуі шартты орындалуы тиіс. Тензорезистордың әр түрлі типі үшін механикалық гистерезис 0,5-5% шегінде жатады.
Баяу қозғалғыштық берілген және өзгермейтін деформация мәні кезінде шығыс сигналының өзгеруі түрінде білінеді және әдетте былай анықталады:
σп = Δ ε1 ε1,,
(5)
мұнда Δε1 - берілген қатыстық деформация ε1 кезінде шығыс сигналының өзгеруіне келтіру (приведенное).
Баяу қозғалғыштықтың себебі желімнің және негіздің серпімді жетілмеуі болып табылады. Деформацияның серпімді диапазон шегіндегі баяу қозғалғыштық көптеген тензорезисторларда 6 сағатта 1-1,5% аспайды.
Температурлы тұрақсыздық немесе қоршаған ортаның температурасының тензорезистордың негізгі параметрлеріне әсері бір жағынан, оның КТК ... жалғасы
