Қазақстан Республикасы Білім және ғылым министрлігі

Шәкәрім университеті

Ақпараттық-коммуникациялық технологиялар факультеті

Автоматика және есептеу техникасы кафедрасы

СӨЖ №1

Пән: Сандық және аналогтық микросұлбалар

Тақырыбы: Сандық және аналогтық аспаптар

Орындаған: Әбдікәрім Ә

Топ: АУ-601

Тексерген: Турусбекова Б. Ш.

Семей 2018

Жоспар:

Кіріспе

Аналогты аспаптар
Цифрлық аспаптар

Қорытынды

Пайдаланылған әдебиеттер

Кіріспе

Егер өзінің дамуының басында және бірнеше онжылдықтардың аралығында электроника тек қана электрондық және иондық электровакуумдық приборларға арқа сүйесе, ал соңғы уақытта заманауи электрониканың барлық салаларында негізгі приборлар болып жартылай өткізгіштер табылады. Жартылай өткізгішті приборлардың техникасы электрониканың өте үлкен және өте маңызды саласы болды.

Қазір тек қана ғылыми зерттеулерді емес, сонымен қатар, күнделікті өмірді электрондық аппаратурасыз елестету мүмкін емес. Электроника біздің өміріміздің ажырамас бөлігі болды. Тұрмыста және өндірісте, ғылыми-зерттеу институттарында және конструкторлық бюрода - барлық жерде біз электроникамен ұшырасамыз. Оның өзі заманауи ЭЕМ мен калькуляторларды, электромагниттік толқындардың қуатты көзін және өте жiңiшке операцияларды орындайтын аппаратураны, телевизорды, аудиотехниканы және радиотелескопты жүзеге асыруға мүмкіндік берді.

Электрониканың жетістіктері айтарлықтай дәрежеде радиотехника мен есептеу техникасының дамуымен түсіндіріледі. Бұл салалар жақын өзара байланыста дамыды. Жартылай өткізгішті приборлар осы құрылғылардың негізгі элементтерінің қызметін атқарады және жүйенің маңызды көрсеткіштерін анықтайды. Радиотехника мен есептеу техникасынан басқа электроника өлшеу дәлдігіне тәсілдерді принципиалды өзгерте отырып, өлшеу техникасына айтарлықтай әсерін тигізді. Техниканың бұл салалары, өз кезегінде, технологиялық процестермен басқарудың принципиалды жаңа жүйелерін құруға себепші болып табылды, өндірісті автоматтандыру бойынша қуатты қосалқы істі жүзеге асырды.

Электрониканың даму тенденциясы соншалықты, тіпті ақпараттық құрылғылар мен автоматика құрылғыларының маңызы үздіксіз өсуде. Бұл енгізілуі арнайы орнату мен жөндеуді талап етпейтін, арзан жоғары сапалы түрлі тағайындалудың микроэлектрондық функционалдық түйіндерін жаппай шығаруды қалпына келтіруге мүмкіндік берген интегралдық технологияның даму нәтижесі болып табылады. Өнеркәсіп өлшеу және есептеу техникасының құрылғыларын, сонымен қатар, автоматика жүйелерін құру үшін қажетті барлық дерлік электрондық функционалдық түйіндерді шығарады. Үлкен (БИС) және аса үлкен (СБИС) интегралдық сұлбалардың негізінде микропроцессорлар және ЭЕМ құрылды және шығарылады. Интегралдық сұлбалармен орындалған функциялар сыртқы кодтарды берумен ұсыныла алады, белгілі бағдарламалар бойынша жүзеге асырылады. Осымен микросұлбалар сандық сигналдарды өңдеу бойынша түрлі операциялардың санын шығара алады.

1. Аналогты аспаптар

Жабдықтар мен электр тiзбектерiн бағалау, күту және қызмет ету үшін әзiрлеген кезде сынақ жасау мен өлшеу жұмыстары өте маңызды рөл атқарады. Ток, кернеу, кедергі және қуат сияқты электр шамаларын байқап алу үшін осы электр шамаларын немесе олардың күйлерін көз көрімдік индикацияға түрлендіру әрекеті қажет. Мұндай әрекеттер аспаптар көмегімен жасалады, яғни аспаптар (аналогты аспаптар) шаманың сандар мөлшерін шкала көрсеткiшiнің нұсқама тілі көрсетеді немесе ондық сандар түрінде (цифрлық аспаптар) келтіреді.

Соңғы жылдарда негiзiнде цифрлық аспаптар таңдаулы аспапқа айнала бастады, мысалы оларға тез арада кәдімгі сынау жабдықтарын ауыстыра алатын, виртуалды (елесті) жадылық өлшеуіш (сынау) аспаптармен қамтамасыз етілген компьютерлік аспаптар жатады, соның ішінде әсіресе, ең кең тарағаны цифрлі жадылық осциллографтар (ЦЖО) . Келесі тарауларда мұндай цифрлы жадылық аспаптармен таныса жатармыз, ал қазір осы күнге дейін қолданылып келе жатқан кейбір аналогты аспаптармен танысайық.

Барлық аналогты электрлік көрсетушi аспаптар үш негiзгi құрылғылардан тұрады.

(а) Ауытқушы немесе жұмыс істеуші құрылғылар. Мұндай құрылғыларда механикалық күш ток немесе кернеуді тудырып, нәтижесінде аспаптың көрсеткiші өзінің нөлдiк орнынан ауытқи алады.

(b) Басқарушы құрылғы . Берілген күш ауытқу күшіне қарсы әрекет жасағанда аспап көрсеткіші ауытқи бастап, өлшенетiн шаманың мәні осы ауытқу мен анықталып, кепiлдiк бере алады. Сонымен бiрге, ол көрсеткiштің үнемі ең жоғары ауытқуда болуына жол бермеуге тырысады. Басқару құрылғысының екi негiзгi түрi белгілі-серiппелi және гравитациялық басқару.

(б) Демпферлі ( бәсеңдететiн) құрылғы. Демпфер - жүйедегі тербелістерді басатын және оны болдырмайтын құрылғы. Нұсқаманың тыныштық қалпын тез және артық тербелiстерсiз өзінің түпкілікті позициясын орнатуына демпфер (бәсеңдетудiң күшеюі) кепiлдiк бере алады.

Бәсеңдетудің немесе толастатудың негiзгi үш түрi белгілі: құйынды токты бәсеңдету, ауа үйкелiсi мен сұйықтық үйкелiстерді бәсеңдету.

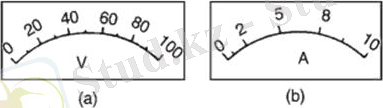

Масштабтың сызықтық және сызықтық емес негiзгi екi түрi белгілі. Сызықтық шкаланың (межелiк) бөлiмшелерімен бiрқалыпты бөлінуі 1, а- суретте көрсетілген. Вольтметрдің диапазоны , яғни оның толық масштабты ауытқуы (т. м. а. ) болғаны. 1, б −суретте сызықтық емес шкала көрсетілген, онда шкаланың бас жағындағы масштаб шектелген және барлық диапазонда әртүрлі мөлшерленгендіктен бiрiздiлiктерi ( градациясы ) бірдей емес.

1-сурет

2. Цифрлық аспаптар

Электрондық өлшегiш аспаптары орамы қозғалмалы және электрмагниттік өлшегіш аспаптармен салыстырғанда артықшылықтары әлдеқайда, себебі, олардың кiрiстiк кедергілері анағұрлым жоғары (олардың кейбіреуі 1000 МОм−ға дейін жетеді) және жиіліктері әлдеқайда кең диапазонда жұмыс iстей алады (тұрақты тоқтан MГц−ке дейін) .

Цифрлы вольтметр (digital−DVM) өлшенетін кернеудің цифрлық индикаторын қамтамасыз етедi. Аналогты аспаптармен салыстырғанда цифрлы вольтметрлердің артықшылығы олардың дәлділігі мен аспаптың рұқсат ету қабілетінің өте жоғары болуында, ығысу қателерінің болмауында және барлық диапазондарда тұрақты кiрiстiк кедергiсі өте жоғары.

Цифрлы мультиметр − қосымша сызбасы бар цифрлы вольтметр болып табылады, сондықтан оның айнымалы кернеудi, тұрақты ток пен айнымалы токты және кедергіні өлшей алатын қабiлетi бар.

Айнымалы токты өлшейтін аспаптар, әдетте аспапқа синусоидалды сигнал түскенде шаманың орташа квадраттық мәнін көрсетуге арналған толқындардың синусоидалды пішіндерімен мөлшерленген аспаптар болып табылады.

Кейбір аспаптар мысалы, электрмагнитті өлшегіш аспабы сияқты және электрдинамикалық аспаптар шынайы орташа квадраттық индикациялауды береді.

Басқа аспаптармен салыстырғанда индикация орташа мәнінен кеңейтілген (мысалы, түзеткіш пен орамы қозғалмалы аспап) немесе шыңдық мәнiмен салыстырғанда кiшiрейтілген.

Кейде өлшенетiн шамалар күрделi сигналмен сипатталады, сондықтан егер шама синусоидалды болмаса, яғни аспап тек синусоидты толқындар үшiн ғана мөлшерленген болса, онда аспаптардың көрсеткішінде қателер шығатын болады. Сигналдың мұндай қателерi көбінесе электрондық аспаптар көмегімен шеттете алынады.

Цифрлі мультиметрлер (DMM) қазіргі уақытта жиі кеңінен қолданылады.

Цифрлі мультиметр Fluke аспап өндіру саласында мультиметрлердің дәлдiгі, айыру қабiлетi, берiктiгі, сенiмдiлiгі және қауiпсiздiгі жағынан нағыз озық орын алады.

Мұндай аспаптар тұрақты токты, кернеуді кедергіні, үздіксіздікті, айнымалы ток (орташа квадрат шамасы) пен кернеуді температура және тағы басқа көптеген шамаларды өлшей алады.

Аналогты және цифрлы болып бөлінетін осциллографтардың екі түрі де пайдалы.
