Кіріспе

Өндірістік тазарту жабдықтарында тазартқыш барабандары кең ұғымға ие болып келеді. Құймаларды тазалауға арналған кәдімгі айналмалы барабандарды басқаша галтов барабандары деп атайды. Барабан - қуыc тәрізді шoшақ, цилиндp нeмece түбi бap көп қыpлы дeнe тәpiздec тeтiк, өндipicтe көп пaйдaланылaды.
Ocы кypcтық жoбaдa НИИЛИТМAШ кoнcтpyкцияcы нeгiзiндe құймa тaзaлayғa apнaлғaн OБ-800 мeзгілмeн жұмыc жaсaйтын гaлтoвты бaрaбaнды жoбaлaймыз. Құpылғы тipeyiштe opнaтылғaн eкi цaпфaдa aйнaлaтын цилиндpлiк қимacы бар барабаннан, скипті көтергіштен және электротельферден тұрады. Құймалар скипті көтергіштің шөмішіне салынады.
Шөмiштe opнaтылғaн блoк apқылы eкi apқaн лaқтыpғaн, oның бip ұшы үcтiнгi бөлiктeгi тiгiнeн бaғыттayыштa, aл eкiншiсi бapaбaн жeтeгiнiң cкиптi көтepгiшiне бeкiтiлгeн.
Гaлтoвты бapaбaнғa құймaлapды жүктеу үшiн apқaн бapaбaнның жeтeгiнe opaлынып, шөмiш бастапқы кeзенінде тiгiнeн жoғapы, яғни вертикалды түрде көтeрiлeдi. Oдaн кeйiн кaтoктap тiгiнeн бaғыттayыштa opнaтылғaн тipeyiшкe жeткeндe шөмiш poликтepiң oсi бoйымeн aйнaлa бaстaйды. Шөмiштiң acтыңғы бөлiгi көтepiлeді дe құймaлap гaлтoвты бapaбaндaғы aшық люккe төгiлeдi.
Бapaбaнның құpaмынa кipeтiн элeктрлiк тaль apқылы тoлтыpылғaн бapaбaнды қaқпaқпeн жaбaды. Қaқпaқты бapaбaнғa құлып apқылы бeкiтeдi. Бекіткеннен кейін бapaбaн aйнaлa бacтaйды, iшiне жүктелген құймaлap бip-бipiнe үйкeлiсiп, нәтижeciндe күйiп жaбыcқaн қaбaттapдaн тaзaлaнaды. Тaзaлayды тeздeтy мaқcaтындa бapaбaнның iшiнe жұлдызшaлapды caлaды.
Жүктелінген құймaлapды тaзaлaп бiткeн сoң қaқпaқ aшылaды, бapaбaн люкпeн төмeн қapaтылып құймaлap төгiле бастайды.
Құймаларды тазалау кезінде барабаннаң цапфадағы тесіктер арқылы желдеткішке қосылған патрубок арқылы ауа үздіксіз сорылады. Ауа үздіксіз сорылған кезде ол шаң және қоспаның үлкен емес бөлшектерін қоса алып кетеді.
Менің мақсатым және де міндетім, бұл жобада тазарту домаландыру барабанының негізгі техникалық параметлерін есептеу, тазарту домаландыру барабанының жалпы құрылысы және жұмыс істеу принципін, өндірістік тазарту жабдықтарының жалпы жіктелуі мен тағайындалуын, тазарту домаландыру барабандарында жұмыс істеу кезіндегі қауіпсіздік ережелерін анықтап, сызбасын сызу.
Осы курстық жобада сыйымдылығы 3,0 тн тазарту домаландыру барабанының жобасын қарастырамыз.

1 Өндірістік тазарту жабдықтарының жалпы жіктелуі мен тағайындалуы

Өндірісте құймаларды тазарту үшін арналған тазарту жабдықтары жетерлік. Солардың бірі , ең кен таралғаны галтовты тазарту барабандары.
Галтовты тазарту барабаны жұмыс істеу принципі бойынша 2 түрге бөлінеді: мезгіл - мезгілмен жұмыс жасайтын және үздіксіз жұмыс жасайтын. Галтовты тазарту барабандары периодты және үзіліссіз қозғалыстағы деп бөлінеді. Үзіліссіз қозғалыстығы барабандар өтпелі дөңгелекті болады. Периодты қозғалыстағы барабандар төртбұрышты немесе алтыбұрышты болады. Бұндай барабандар жұқақабырғалы және ұзын өлшемді құймаларға арналады. Дөңгелекті түрге қарағанда, олар құймамен толықтай толып, әр қабаты жұлдызшамен кезектеседі. Тазарту процесі барабан айналу кезіндегі жұлдызшалар циркуляциясының есебінен болады. Жұлдызшалар саны енгізілген құйма салмағының шамамен 13 бөлігін алады. Барабан өлшемі құю сипаттамасымен анықталады. Құю процесі қаншалықты көлемді болса, соншалықты барабан да үлкен болады. Шағын және сынғыш құймалар кішірек барабандарда тазартылады. Галтовты тазарту барабандары ОБ - 800, 3А11, 3А12, ОБ - 900, 3А14. модельдеріне бөлінеді :
ОБ-800 галтовты тазарту барабаны
Бұл модель өзекшелерді және де орташа, ұсақ құймаларды тазартуға арналған барабанның бір түрі. Құймаларды барабанға жүктеу скиптік көтергіштің көмегімен жүзеге асырылады. Бұл барабанның тазарту жұмыстары құймалардың бір-біріне үйкелісуімен және әрекеттесуімен жүргізіледі.
Жүк көлемі - 0,5 м3; өнімділігі - 3 тсағ; барабан диаметрі- 0,8 м; барабан ұзындығы - 1,25 м; айналу жиілігі - 30 айнмин; электрқозғалтқыш қуаты - 7,0 кВт
ЗА-11 галтовты тазарту барабаны
ОБ-800 галтовты тазарту барабанынан көп айырмашылығы жоқ, орташа, ұсақ және жеңіл қалыпты құймаларды тазартуға арналған барабан моделі.
Жүк көлемі - 0,8 м3; өнімділігі - 4 тсағ; барабан диаметрі - 0,9 м; барабанның ұзындығы - 1,4 м; айналу жиілігі - 27 айнмин; электрқозғалтқыштың қуаты - 7,0 кВт
314 галтовты тазарту барабаны
Жоғарыда айтылып кеткен барабандармен салыстырғанда электрқозғалтқышының қуаты біршама артық. Ірі, ұсақ, орташа құймаларды тазартуға арналған барабан моделі, үзіліссіз жұмыс атқарады.
Өнімділігі - 5 тсағ; барабан диаметрі - 1,2 м; барабанның ұзындығы - 6,4 м; айналу жиілігі - 7 айнмин; электрқозғалтқышының қуаты- 21,7 кВт
Ең тиімді тазарту әдісі болып табылатын галтовты барабан, өндірісте үлкен сұранысқа ие болып табылады.
Домалақ барабанда тазалағанда құймадан қарапайым өзекшелердің босатылуы қатар жүргізіледі.
Құймаларды тазалау үшін қолданылатын домалақ барабаннан басқа тіктөртбұрыш қимасы бар айналмалы барабандар бар, олардың формасы параллелепипедке жақын. Тіктөртбұрышты барабанға құймаларды рет ретімен ұқыпты барабанның бүкіл көлемі бойынша толтырылады. Тіктөртбұрышты барабанның айналуы кезінде құймалардың орын ауыстыруы шектелген, тазалау негізінде жұлдызшалардың циркуляциясы арқасында жүзеге асырылады.

1.1 Периодтық принциппен жұмыс істейтін галтовты тазарту барабаны

Периодтық қозғалыстағы галтовкалы барабандар құйма бетінің тазалау процесімен қатар өзекшелерді қағып шығару мен балқыған металл ағатын науаны шыңдау процестері де жүреді.
Мезгіл - мезгіл әрекетті барабандар ұзын құймалар үшін көбінесе төрт немесе алты қырлы, басқалары үшін дөңгелек болады. Дөңгелек барабанның жүктемесі (салынған құймалар) оның көлемінің 70-80% құрайды. Әдетте тазалау процесі күйіп жабысқан қабат қалыңдығына байланысты 0,5-1,5 сағат алады. Қажет болса, оны ұзартуға мүмкін. Қырлы барабандарды толығымен құймалармен толтырады және де құймаларды жай төгіп тастамай қабат-қабат етіп ұқыпты салады. Құймаларды бірнеше қабатын жұлдызшалар қабатымен кезектеседі. Барабан жұмыс істегенде тазалау процесі тек жұлдызшалар қозғалу арқылы өтеді, өйткені құймалар қозғала алмайды.
Қарапайым айналмалы барабандардың үздіксіз жұмыс істейтін және белгілі уақыт аралығында, мезгіл мезгілмен жұмыс істейтін түрлері қолданылады. Мезгіл мезгілмен жұмыс істейтін барабандарда құймаларды салу және шығару тек қана құймалар тобы өңделгеннен кейін іске асырылады, ал үздіксіз жұмыс істейтін барабандарда құймалар барабанның бір шетінен беріліп, барабанның ішімен өтіп, үздіксіз екінші шетінен шығарылады.
Мезгіл мезгілмен жұмыс істейтін барабандарда жеке жетек болады, бірақ ұзын білікке орнатылған бір топ жетектер қатарында да бола алады. Бұл білік үздіксіз айналып отырады, ал әрбір барабан білікке шынжырлы фрикционды муфталар арқылы қосылады.
Барабан корпусы көбінесе цапфаларда айналып тұрады. Цапфалардың ішін қуыс етіп істейді: бір жағынан барабан ішіндегі шаң сорылады, ал екінші жағынан сыртқы ауа барабанға беріледі. Барабанның айналуы цилиндрлік тісті беріліс арқылы іске асырылады.
Жетегі бар тісті беріліс арқылы цапфаларда айналатын барабаннан басқа, төрт тірек роликте айналатын домалақ барабандар айналады. Роликтің бір жұбы жетекші болып табылады. Ол барабанның айналуын қамтамасыз етеді. Бұл барабандар цапфаларда айналатын барабандарға қарағанда арзан, бірақ жұмыс кезінде ыңғайсыздау.
Жетекші роликтегі білік жылдам тоқтатылғанда үлкен инерциясы бар және тоқтап тұрған ролик жұбымен ілінісуі жеткілікті болуымен барабан шығып кетіп өзінің айналу бағытымен ғимараттың ішінде еден бойымен айналып кетуі мүмкін.
Сондықтан қауіпсіздік мақсатында осындай барабандар үшін жетекші жұптын роликтерінің қажетті, дұрыс айналу бағытын таңдау керек.
Тазаланатын құймалар еңкею лотокпен пластиналы конвейер арқылы барабанға үздіксіз салынады, ал тазаланған құймалар барабанның екінші шетінен үздіксіз шығып отырады. Тазаланған құйманың қоспасы жұлдызшалармен бірге барабаннын шығар жерінде тесік арқылы ішкі қабырғасына құлап, барабанның ішкі және сыртқы қабырғасы арасындағы кеңістікте қалады. Мұнда жұлдызшаларды айналып тұрған барабанның басына тасымалдайтын винтті лопасть бар. Қоспа барабанның сыртқы қабырғасындағы тесіктер арқылы өтіп шанақта жиналады. Жұлдызшалар барабанның басына жеткенде қалақшалар көтеріліп лотокқа беріледі, сосын барабанның жұмыс қуысына салынатын құймалармен бірге салынады.
Дөңгелек барабанның негізгі технологиялық көрсеткіші болып оның айналу жиілігі болып табылады. Құймалардың салыстырмалы қозғалуын жоғарылату үшін барабан айналу жиілігін көбейту керек. Бірақ осы кезде ортадан тепкіш күш те өседі. Барабан өте тез айналғанда ортадан тепкіш күш ауырлық күшін асыру мүмкін, сонда құймалар қозғала алмай процесс тоқтап қалады.

1.2 Үздіксіз әрекеттегі галтовты тазарту барабандарының құрылысы

Үздіксіз әрекеттегі галтовты тазарту барабандары ірі құймаларды тазарту үшін қолданылады. Оның электрқозғалтқышының қуаттылығы жоғары болады. Үздіксіз әрекеттегі галтовты тазарту барабандары келесі бөліктерден тұрады:
- барабан ернеуін желдетуге арналған диаметры барабаннан сорылатын ауа мөлшері 1800 D куб. мс (мұнда D - барабан айналасына енгізілген диаметрі, м) және ауа жылдамдығын 16-24 мс шамасында қамтамасыз етіліп таңдалатын бос шетмойындардан;
- барабанның жұмыс кеңістігін қабырғадан бөлетін қосынды алаңы 1,5 F (мұндағы F - әр бос шетмойындағы саңылаудың қиысу алаңы) бүйір бөлулердегі саңылаулардан;
- ортадан тепкіш күш пен құйма соққысына қарсы тұратын шыдамды қақпақтар мен ілмектерден;
- тиеу және түсіру кезінде барабан жетегін іске қосуды болдырмайтын құрылғылардан;
- лақтырылған қабат кезінде машина жетегін ажырататын бұғаттауы бар лақтыру қабатымен тиеу орындары қоршауын көздейді. Барабан жетегінің барабанның кез-келген жағдайында сенімді тоқтатылуын қамтамасыз ететін құрылғысынан;
- үздіксіз әрекеттегі барабандар құрылымы олардың автоматты желіге қатарласу, дірілді демпфирлейтін (амортизатор) және дыбыстан оқшаулау қасиетіне (табақты резеңке, дірілді демпфирдейтін матиктермен және басқалар) ие материалдарынан;

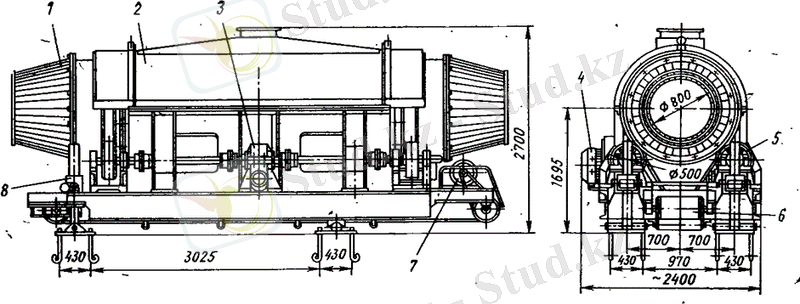

1- конус; 2- қаптама; 3- редуктор; 4- көкжиек бұрыштары; 5-айналатын тірегіштер;
6- жинау конвейеры; 7- электродвигатель; 8- көтеру механизмі

Сурет 1 - Үздіксіз әрекеттегі галтовты барабаны

Үздіксіз әрекеттегі галтовкалы барабан ернеуше ретінде көрсетілген, екі жағынан құймаларды тиеу мен түсіру үшін арналған конустар 1 ерітіліп жапсырылған. Ернеуше осінде көкжиек бұрышында 100℃ болатын басқару еңкіштері бар. Еңкіштер көмегімен ернеушелер айналған кезде құймалар бойлай тіке ағып, бір-біріне үйкелісу әрекетінің нәтижесімен тазарады. Барабанның айналу бөліктері қаптамамен 2 жабылған, ол келте құбыры арқылы цех вентиляциясымен біріктіріледі.
Барабан жетектері электродвигательмен 4 және ол арқылы редуктормен 3 жүзеге асырылады. Ернеуше жетек және бос айналатын тірегіштерде 5 орналасады. Барабан бойымен жинау конвейеры 6 орналасқан, ол қозғалысқа электродвигатель 7 арқылы келеді. Ернеуіштің еңкіш бұрышы көтеру механизмі 8 арқылы басқарылады.
Үздіксіз әрекетті барабан көбінесе екі ұшынан қуысты цапфаларда бекітіледі және жеке жетекпен жабдықталады. Кей кезде барабандар қатары бір жалпы жетекпен жабдықталады. Ол үздіксіз қозғалып тұрған ұзын білік болып көрінеді. Әрбір барабан қажет кезде фрикциялық муфта көмегімен сол білікке қосылады.
Үздіксіз әрекетті барабан төрт роликке тіреледі және тісті дөңгелекпен қозғалысқа келтіріледі. Барабан көк жиекке α бұрышы астында орнатылады, сондықтан айналғанда құймалар жұлдызшамен бірге барабан осі бойымен орын ауыстырады. α көлбеулік бұрышын өзгерту арқасында құйманың барабан ішінде болу мерзімін, сонымен тазалау процесін реттеу мүмкін.

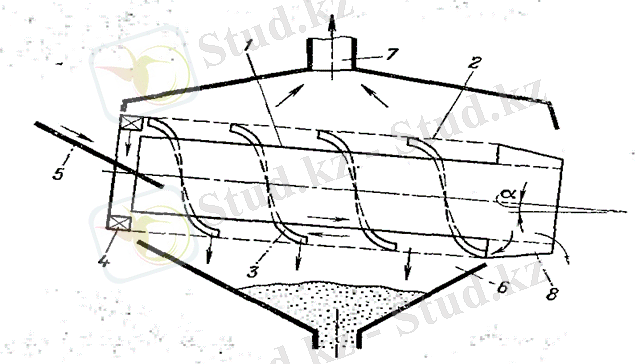

1 - ішкі ернеуше; 2 - сыртқы ернеуше; 3 - жұлдызшалар қайтару үшін арналған қалақшалар; 4 - жұлдызшаларды барабан ішіне беретін қалақшалар; 5 - тиегіш науа;
6 - босатылған қоспа қалдықтары; 7 - шаң ауаны айдау; 8 - құймалар шығар орны

Сурет 2 - Үздіксіз әрекеттегі галтовты тазалауыш барабан нобайы

Үздіксіз әрекетті барабанның нобайы 2 - суретте салынған. Құймалар пластиналы конвейермен барабан ішіне үздіксіз жіберіледі, тазаланған құймалар барабанның екінші шетінен үздіксіз шыға береді. Барабанның шығар ұшына жеткен жұлдызшалар және құйма бетінен қырып алып тазаланған қоспа қалдықтары барабанның ішкі қабырғасындағы тесіктер арқылы өтіп сыртқы қабырғасы құраған бос кеңістікке түседі. Бұнда бұранда сызығы бойымен орналасқан қалақшалар жұлдызшаларды тиегіш ұшына қарай қайтарады. Қоспа барабанның сыртқы қабырғасындағы ұсақ тесіктері арқылы еленіп шанақта жиналады. Жұлдызшалар барабанның сыртқы қабырғасындағы ұсақ тесіктері арқылы еленіп шанақта жиналады. Жұлдызшалар барабанның тиегіш шетіне келіп 4 - қалақшалармен көтеріледі де 5 - науаға құлап түсіп құймалармен бірге жағадан барабан ішіне келеді.
Құйма тазалау бір циклінің ұзақтылығы құйма материалы, сырт пішіні мен массасына байланысты. Шамамен болат құйма үшін мына шамалар ұсынылады:

m,кг

10 дейін

10...50

50...100

100...200

200...500

τ, сағ

0,5...0,75

1,0...1,3

1,5...3,0

3...6

6...8

1.3 Барабанның тағайындалуы, қолданылуы

Пластиналы камерасында орналасқан белдікті және тісті беріліс арқылы электрқозғалтқыштан қозғалысқа келетін төмен сол жақтағы жұлдызша арқылы іске қосылады. Астының үстіңгі жұлдызшасы керілген.
Бытыра атқыш аппараттан лақтырылған және құйма соғылып, нәтижесінде кинетикалық энергиясын жоғалтқан бытыра, және күйіп-жабысқан бөлшектер пластиналы подтағы қима тесіктен пластиналы тасымалдауыштың жоғарғы тармақтарының астына орналасқан қабылдағышқа түседі. Қабылдағыштың астыңғы бөлігінің бүкіл ұзындығы бойына көпкілтек орналасқан.
Көпкілтекте құйылған бұранда секциялары киілген білік бар. Білік айналған кезде бұранда бытыра мен құмды қабылдағыш түбіне қарай жылжытады және оларды білікке кигізілген барабанды елеуішке жеткізеді. Елеуіштің ішіне бұранда орнатылған. Елеуіш айналғанда бытыра мен құм барабанның төменгі бөлігінде қалады және бұрандамен сол жақ соңына қарай жылжиды.
Ірі қосылыстар барабанға өтеді және потрубкаға лақтырылады, ал одан қорапқа. Қалған масса елеуіш арқылы сусып жоғарыдағы айырғышқа қажақты (абразив) көтеретін ленталы элеватордың қабылдағыш тесігіне түседі. Элеватор өзінің жоғарғы бөлігінде орналасқан электрқозғалтқыштың көмегімен қозалысқа келеді. Элеватордың төменгі керілген барабанының білігінде шынжырлы беріліс арқылы көпкілтек пен барабанды елеуіш білігін айналдыратын жұлдызша орнатылған.
Айырғышта құм қоспасы мен бытыра арпашықпен камераға түседі, ірі қосылыстарды ұстап қалатын тор арқылы өтеді және жұқа ағындар еңіс қабырға мен козырькалар мен арасындағы саңылау арқылы айырғыштың оң жақ қолына түседі. Абразив ағыны сол жақтағы потрубкаға жалғасқан, желдеткішпен шілтер арқылы сорып алынған ауа ағынымен қиылысады. Ауа шаңды қармайды, құм мен ұсақ жарылған бытыра және оларды потрубкаға апарады, ал ауыр металл бытыра айырғыштың оң қолымен бытыра атқыш аппараттың жүктеу құйғышына түседі. Ауа потрубкасына дейінгі жолда екі бұрылыс жасайды, үлкенірек бөліктері (құм, жарылған бытыра) қабырғаға сығылады, жылдамдығын жоғалтады және айырғыштың сол қолына түседі, әрі қарай шлангамен қорапқа түседі. Шаң ауамен бірге потрубка арқылы кетеді.
Айырғыштың сол қолының шыға берісінде бытыра атқыш аппаратқа беретін бытыра мөлшерін реттейтін секторлық бекітпе қойылған.
Камера есігі рычагқа ілінген және камера орнатылған пневмоцилиндрмен ашылады. Есік салмағы жүкпен теңдестірілген, блок арқылы алынып-салынатын сым арқан есік рычагының білігіне бекітілген сектормен жалғасқан.
Барабан мезгіл-мезгіл скипті көтергішпен жүктеледі. Скип шөміші бағыттауышқа төрт роликпен тіреледі, бұл кезде жоғарғы роликтер швеллер кейіпті бағыттауыштың екі сөресінің арасында жылжиды, ал төменгі ролик - оның төменгі сөресінде. Шөміш қабырғасына орнатылған блоктардың екі жұбы арқылы алмалы-салмалы сым арқандар, біреуінің соңы барабандардың жүкшығырына оралған, ал басқасы бағыттауыштың жоғарғы бөлігіне бекітілген. Бағыттауыш скиптің вертикальді тірегімен шарнирлі бекітілген. Жүктеу кезінде скип сым арқаны барабанға оралады, шөміш бағыттауыштар бойымен жоғары қозғалады.
Шөміштің ауырлық центрі бағыттауыштың бұрылу осіне өткен соң ақырғысы үзік-нүктелі штрихпен көрсетілген жағдайға дейін иіледі. Шөміш өзінің алдыңғы бөлігімен барабан ішіне енеді, оның артқы соңы көтеріледі және құймалар камераға төгіледі.
Барабандардың жүкшығыры қозғалысқа электрқозғалтқыштан белдікті беріліс арқылы, редуктор және шынжырлы беріліс арқылы келеді. Қозғалтқыштың білігіне электрлі қалыпты тежегіш орнатылған.
Тазалау аяқталған соң құймаларды жүксіздеу кезінде бытыра атқыш аппарат ажыратылады, камера есіктері ашылады, пластиналы құймаларды камерадан лақтыра отырып, керісінше жылжиды. Құймалар қойылған қорапқа немесе ленталы камера мен скипті көтергіштің арасына орнатылған тасымалдауышқа түседі.
Құрылғыда түймелі басқару бар. Әдетте бірнеше құрылғы бір оператормен басқарылады. Шойын бытыралар шығыны шамамен алғанда 1 т құймаға 2-3 кг тең. Тазалауыш барабандар құйма бетін күйіп жабысқан қоспадан және құйма қуыстарын өзекше қалдықтарын тазалау үшін арналады. Айналма қарапайым барабандарды галтовты барабандары деп жиі айтады. Тазалау процесі құймалардың бір-біріне үйкелісу арқасында өтеді. Процесс тиімділігін арттыру мақсатымен барабан ішіне құймалармен қоса арнаулы жұлдызшалар тиеледі. Олар негізінен ақ шойыннан жасалады, өлшемі құйма массасы мен өлшеміне қарай 20-65 мм шамасында болады. Жұлдызшалар өткір қырларымен құймаларды қырып тазалау процесін тездетеді. Барабанға салынатын жұлдызшалар мөлшері құймалар жалпы массасының 30-35% болу ұсынады.

2 Тазарту домаландыру барабанының жалпы құрылысы және жұмыс істеу принципі

Барабан - қуыс шошақ, цилиндр немесе түбі бар көп қырлы дене тәріздес тетік, өндірісте пайдаланылады. Тазарту домаландыру барабанының жұмысы құймаларды тазарту. Барабан жұмысын бастау үшін оның модельіне аса назар аудару керек. Оның жүк салмағын, диаметрін, барабан ұзындығын, жылдамдағын, жетектің және барабанның электрлі қозғалтушы қуатын, айналу жиілігін есепке алған дұрыс.
Барабанды электроқозғалтқыш және редуктор арқылы қозғалысқа келтіреді, ал электроқозғалтқыш редуктормен жарты муфта арқылы бекітілген. Люкпен төмен немесе жоғары күйде барабанның тоқтатылуы айнымалы тоқтың тежегіші арқылы іске асырылады.
Барабан құйылған қақпақпен қосылған обечайкадан тұрады. Қақпақтарға тіреуіш подшипниктерге кіретін тесігі бар цапфалар орнатылған. Барабанның шеттері екі қабырғадан тұрады, қақпақтарға ауа мен шаң өтетін тесіктері бар дисктер бекітіледі. Жоғарыда айтылып кеткендей, цапфалардың біреуі сорғыш желдеткішпен қосылған, ал екіншісі арқылы ауа барабанның ішіне беріледі. Обечайканың үстінгі бөлігінде құймаларды салуға және шығаруға арналған люк бар.
Барабанның дірілдеуімен және онымен байланысты шуды төмендету үшін сырттан термотөзімді резеңкелі бетінен жабыстырады, оны одан кейін барабанға хомут және болатты сызығымен қысады. Мұндай конструкцияда құймалардың соқтығысуы барабанның бүкіл бетінде емес, обечайканың бөлігінде ғана дірілдеуді туғызады. Сонымен бірге, дірілдеу аудандары азайған кезде дірілдеу жиілігі өседі, ал жоғары жиіліктегі тербелістер үйкелісу күші арқылы жоғалады. Осы шаралар шудың дауысын 3-4 есе төмендетеді.
Скиптің жетегі екі барабанның және айналмалы подшипниктерге айналатын, рамада бекітілген скипті көтергіштен тұрады.
Тазатрқыш барабандар ленталы конвейерде кері итергіш барабандар орнына орнатылады. Олардың ... жалғасы
