ЖАБДЫҚТЫ ТҰРАҚТЫ ЖҰМЫС ОРНЫНА ОРНАТУ

11.1.
11.1.
ЖАБДЫҚТЫ ТҰРАҚТЫ ЖҰМЫС ОРНЫНА ОРНАТУ ТӘСІЛДЕРІ
Ауыр машиналар мен жабдықтарды тек қана негіз, яғни жабдықтың тірек бөлігі ретінде бола алатын немесе жабдыққа қосымша тұрақтылық жəне қаттылықты қамтамасыз ете отырып, онымен қатты байлана алатын фундаментке орнатады.
Фундаменттердің түрлері мен олардың мақсаты. Фундамент топырақта бекітілетін бетон, кесек тасты немесе кірпіш қалау болып табылады. Фундаменттің мақсаты - жабдықты пайдалану процесінде туындайтын жүктемелерді қабылдау болып табылады. Бұдан басқа, фундамент жабдықты жұмыс орнында дереу, дəл, жəне сенімді орнатуды қамтамасыз етеді. Фундаменттің алаңы, оның габаритті өлшемдері, оның габаритті өлшемдері мен массасы сəйкесінше тірек алаңымен, габаритті өлшемдермен жəне оған орнатылатын массасымен анықталады.
Жабдықты фундаментке орнатқан кезде тиісті нұсқаулықтарды, жинақтау сызбаларды, техникалық жағдайларды басшылыққа алу керек.
Фундаменттерді орнату үшін бетон, темірбетон, кірпіш қалау мен кесек құюды пайдаланылады. Жасау тəсіліне тəуелді құрастырмалы, құрастырмалы-тұтасқұйма фундаменттер болып бөлінеді.
Құрылысқа тəуелді өнеркəсіптік жабдықты орнатуға арналған фундаменттер ленталық, жақтаулы, тұтас немесе үлкен болуы мүмкін. Ленталық фундаменттерді пайдалану процесі кезінде үлкен динамикалық жүктемесі түспейтін ау ырлығы орташа жабдықты орнату үшін қолданылады (мысалы, роликті жəне ленталы конвейерлер, метал кесетін станокта р мен автоматтандырылған
желілер, ағашты өңдеуге арналған жабдық).
Жақтаулы фундаменттер тірек бағаналары тірек плитасында орындалған арнайы ұяшықтарда орнатылған жəне оның ішінде қатты бітелген, мысалы бетонмен ерітіп құйылған қатты жақтау болып

табылады. Жабдық орнатылатын алаң ж ақтаудың көлденең элементтерімен жасалды.
Тұтас фундаменттер цехтың барлық алаңның астында орналасады; олар тұтасқұйма плита болып табылады немесе қорапты пішіні де болуы мүмкін. Мұндай фундаменттер пайдалану процесінде айтарлықтай динамикалық жүктемелерді құрамайтын (мысалы, сорғылар, желдеткіштер, əмбебап металл кескіш жабдық, кіші жəне орташа қуатты компрессорлары жəне т.б.) жеңіл типті жабдықты орнатқан кезде қолданылады.
Үлкен фундаменттер жабдықтың үстіне орнатылатын тірек бөлігінің габаритті өлшемдер мен кескініне сəйкес келетін бетонды немесе темірбетонды ауқымы, форма жəне габаритті өлшемдері болып табылады. Іргетас шомбалында жабдық бөліктерін орналастыру жəне бекітуге арналған, сондай-ақ пайдалану кезінде оның жеке тораптарына жəне механизмдеріне қол жеткізу үшін арнайы саңылаулар мен ойықтарды көзделген. Шомбал фундаменттер екі типті болады: үй астындағы жайлар жəне үй астындағы жайларсыз. Үй астындағы жайларсыз типті шомбал фундаменттер кеңінен таралған, себебі оларды дайындау оңай жəне олар сəйкесінше арзан болып келеді.
Үй астындағы жайларсыз шомбал фундаменттер өнеркəсіптік ғимараттар бірінші қабатындағы таза еден белгісінде орнатылатын жабдық үшін қолданылады.
Үй астындағы жайлар шомбал фундаменттер жабдықты пайдалану кезінде қызмет көрсетуге арналған технологиялық үй асытндағы жайлар жүйесі бар.
Үй астындағы жайлар, сондай-ақ үй астындағы жайларсыз типті шомбал фундаменттерді ірі жинамикалық жүктемесін алатын ауыр жабдықты орнату үшін қолданады (мысалы, илемдік орнақ, ұста- баспақ жабдығы).
Жабдықты фундаментке орнату. Жабдық фундаментпен қалай байлаулы екендігіне тəуелді оны орнатудың мына нұсқаларына бөлінеді: фундаментке бекітумен, фундаментте бекітусіз, діріл əсерін оқшаулаумен.
Фундаментке бекітумен жабдықты орнату. Корпус бөлшегінің тірек элементтерін фундаментпен қосу сипаты бойынша жабдықты орнатудың мына типтеріне бөлінеді: төсеме пакеттеріне тіреумен (11.1, а-сур.), тірек тоспаларын пайдаланумен (11.1-сур., б), бетон тіректерін пайдаланумен

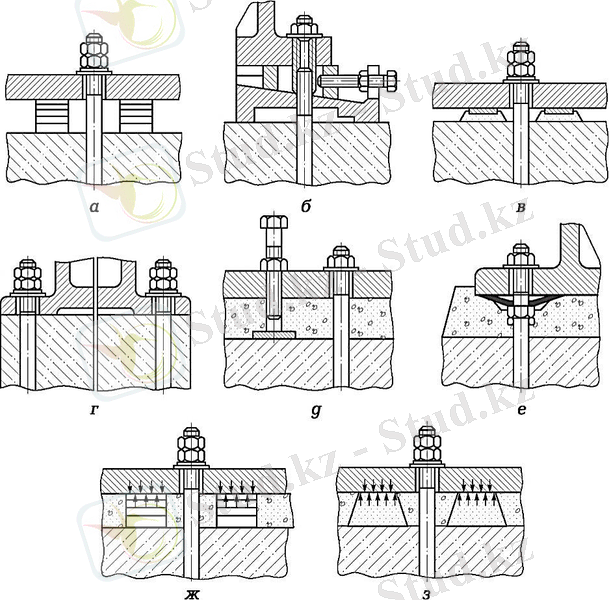

11.1-сур. Жіктің негізгі құрылымдары корпусты бөлшек-фундамент: а -- с төсемелер пакетіне жергілікті тірекпен; б -- тірек тоспаларына; в -- бетон тіректеріне; г -- тікелей фундаментке; д -- сыққыш бұрандаларда тексерген кезде уақытша орнатумен бетон құюға тегіс тіреумен; е -- орнатылма сомындарда; ж, з -- құюға жəне тіреу элементтеріне аралас тіреулерде

(11.1-сур., в), тура фундаментке (11.1-сур., г) (осы жабдықты орнатудың барлық түрлері оның қалпын жиі реттеу жəне пайдалану кезінде орнын ауыстыру талап етілген жағдайларда қолданылады); сыққыш бұрандаларды уақытша орнату жабдығының қалпына алдын ала дəлдеу үшін пайдаланумен бетон құйылуына тегіс тірегімен (11.1- сур., д) немесеорнатылма сомындар (11.1-сур., е) (жоғары қаттылық пен оның фундаментте сенімді бекітуі талап етілген жағдайларда жабдықты орнату үшін осы нұсқаны пайдаланады); құю мен тірек элементтеріне аралас тірекпен (11.1-сур., ж, з).
Жабдықты фундаментте оны құйып алудан бұрын оны бекіту талап етілетін жабдық.

Жабдықты фундаментте бекіту. Жабдықты фундаментте бекітудің негізгі тəсілі бұл оның арнайы фундамент бұрамалардың көмегімен бекіту болып табылады.
Жабдықты фундаментте бекіту үшін қолданылатын фундаментті бұрандаларды, құрылымы, пайдалану жағдайлары мен мақсаты, орнату тəсілдері мен фундаментте бекіту бойынша бөлінеді.
Жабдық қалпын фундаментте бекіту үшін жəне оның кездейсоқ жүктемелердің əсерінен жылжуын алдын ала ескерту үшін аз жүктелген құрылымдық фундамент бұрандаларын қолданады. Егер жабдықты пайдалану процесі кезінде айтарлықтай жүктемелер туындаса, онда оны бекіту үшін фундаментте күш болттарын қолданады.
Құрылымға тəуелді фундаментті бұрандалар иілген (11.2-сур., а, б), анкер плитасымен (11.2-сур., в), құрылымды (11.2-сур., г), алмалы (11.2-сур., д) жəне распорлы (11.2-сур., е) болып бөлінеді.
Фундаментте орындалған арнайы саңылауларда болттарды орнатады.
Жабдықты бекітудің жеңілдетілген тәсілдері. Кейбір жағдайларда жабдықты фундаментте бекіту үшін кəдімгі бұрандаларды немесе шпилькаларды арнайы салынатын бөлшектерді қолданылуы мүмкін (11.3-сур., а, б).
Пайдалану процесінде жиі ауыстырылуын талап ететін жабдықты лагтарға (11.3-сур., в, г) немесе күш едендеріне (11.3-сур., д) бекітеді
Жеңіл жабдықты фундаментте немесе химиялық тұрақты жабыны бар еденге бекіту арнайы бекіткіш бөлшектерді (11.3-сур., е) эпоксидті желімдермен желімдеу арқылы немесе жабдықтың тірек бетін діріл əсерін оқшаулайтын төсеме (11.3-сур., ж) арқылы желімдеу немесе тікелей фундаментке немесе еденге (11.3-сур., з) бекіту арқылы жүргізіледі.
Пайдалану кезінде шағын жүктемелері жəне корпусы дəнекерленген құрылыстары бар құрылымы бойынша жай жабдықты оны бетонға құя отырып тұрақты жұмыс орнында бекітуге болады.
Діріл әсерін оқшаулауды пайдаланумен жабдықты орнату.Егер жабдықты пайдалану процесінде оның жұмысы кезінде фундаментке, еденге немесе жабуға динамикалық жүктемелердің əсерін төмендету қажет болса, онда қондырғыны діріл əсерін оқшаулайтын тіректерде немесе діріл əсерін оқшаулайтын алашаларда жүргізеді.

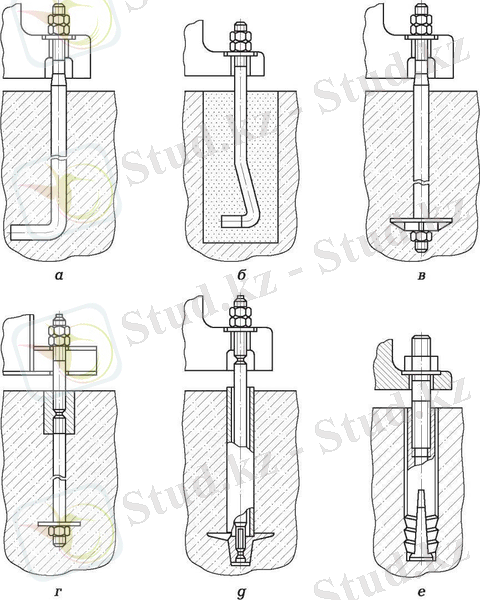

Рис. 11.2. Фундаментті бұрандалар:
а, б -- иілген; в -- анкерлі плитамен; г -- құрамдас; д -- алмалы; е -- распорлы

Қондырудың бұл əдісін жабдықты пайдалану процесінде жақын орналасқан жабдықтан немесе өтпелі көліктен берілетін сыртқы дірілдерден оқшаулау қажет болған жағдайларда қолданады.
Діріл əсерін оқшаулауды қолданумен қондырылған жабдықты əдетте бекітпейді. Жабдықты орнатуға қолданылатын діріл əсерін оқшаулайтын тіректер жабдық массасына қарай таңдалатын түрлі қаттылығы бар.

Діріл əсерін оқшаулайтын тіректердің еденде немесе фундаментте орналасу орындары тазаланып тегістелуі тиіс.
Жабдықты діріл əсерін оқшаулайтын тіректерде орнатқан кезде оларды əдетте тұрақты жұмыс орнына қондырғаннан бұрын жабдыққа ілініп тұрғанда бекітеді.
Жабдықты қондырғаннан кейін оның фундаменттегі қалпын тіректерге тепе-тең жүктемеге жету үшін салыстырып тексереді.

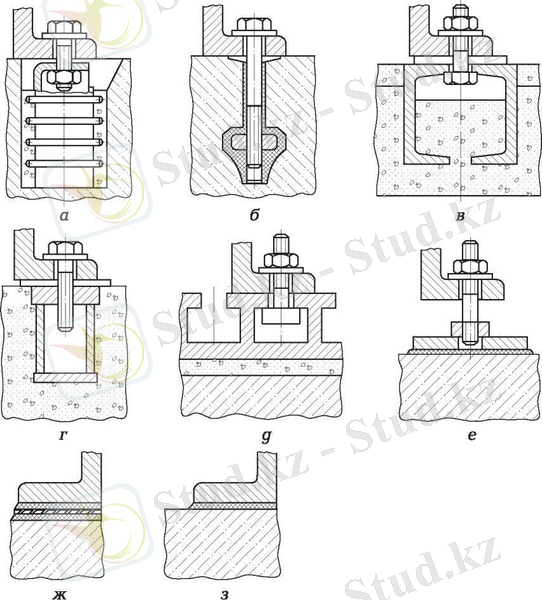

0.3 -сур. Жабдықты бекіту тəсілдері: а, б -- арнайы салынатын бөлшектерге; в, г -- лагтарға; д -- күш еденіне; е -- бекіту бөлшегін желімдеумен; ж -- діріл əсерін оқшаулайтын төсеме арқылы тірек бетін желімдеумен; з -- тірек бетін желімдеумен

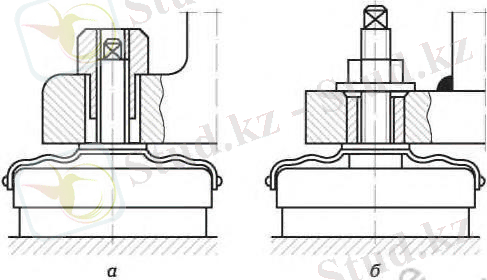

0.4 сурет. Сомын-төлке бекітумен (а) жəне бекіткіш төлкесі (б) бар діріл əсерін оқшаулайтын тіректер

Жабдықтың көлденең жазықтықтағы тербелістерді азайту үшін діріл əсерін оқшаулайтын тіректерді сомын-төлкені (11.4-сурет, а) пайдаланумен немесе бекіткіш төлкелері бар кəдімгі сомындардың (11.4 сурет, б) көмегімен бекітеді.
Жабдықты орнату үшін діріл əсерін оқшаулайтын төсемелері мен алашаларды пайдаланған кезде оларды көлденең жақтықта тиянақты түрде тегістелген еденге салады. Діріл əсерін оқшаулайтын алашаларға орнатқан кезде жабдық қалпын реттеуді жабдықтың тірек беті мен алаша арасында орнатылатын реттеу қондырғылардың көмегімен жүргізеді (11.5-сур.).

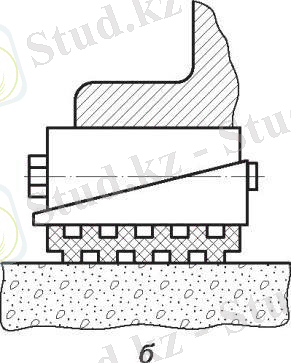

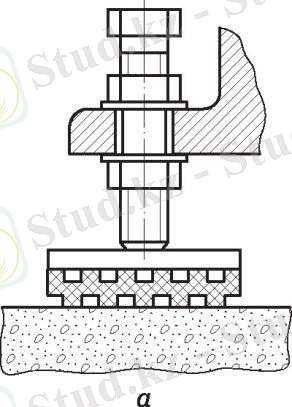

0.5 -сур. Жабдықты сыққыш бұрандаларды (а) жəне реттелетін сына төсемелерді (б) пайдаланумен діріл əсерін оқшаулайтын алашаларда орнату

Діріл əсерін оқшаулайтын тіректерді мен алашаларды пайдаланған кезде жабдықты орнату жəне реттеу айтарлықтай дəрежеде ықшамдалады, бұл фундаменттерді жиі пайдаланудан бас тартып, жабдықты тура өндірістік үй-жай еденінде орнатуға мүмкіндік береді. Жабдықты діріл əсерін оқшаулайтын тіректерде орнатқан кезде орнату жеріндегі еденді шаңнан, ластан жəне майдан тазартып, оның көлденеңділігін тексеру керек. Бұда н кейін жабдықты көтеріп, домкраттарға орнату керек, діріл əсерін оқшаулайтын тіректерді өтетін бұранда тірек қақпағына тірелмейтіндей етіп (кеңірдектенген серіппе жағдайы бойынша анықтайды) тұғырға бекіту керек. Кейін станокты тіректерге түсіреді де, оның қалпын реттеу бұрандамен түзете отырып, көлденең жазықтықта шығарады, сол уақытта тіректерге деген тепе-
тең жүктемеге жетеді.

11.2.
11.2.
ТҰРАҚТЫ ЖҰМЫС ОРНЫНДАҒЫ ЖАБДЫҚТЫҢ ҚАЛПЫН РЕТТЕУ

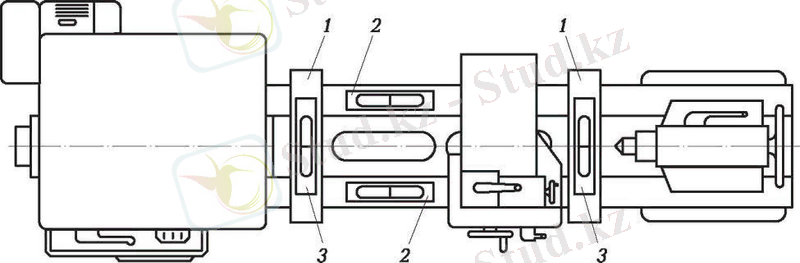

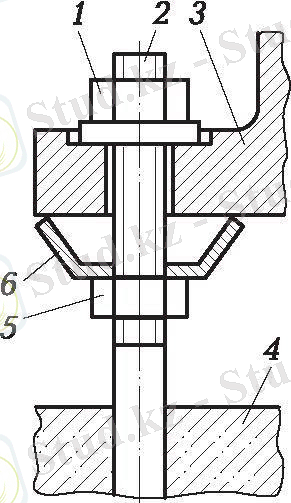

Реттеу -жабдықты жобада қарастырылған қалыпқа келтіру процесі. Жабдықтың қалпын жоспарда, биіктігі бойынша көлденең жəне тік жазықтықтарда реттейді.
Жабдық қалпын жоспарда реттеу. Жабдық қалпын жоспада реттеу алдымен алдын ала, кейін соңғы жүзеге асырылады.
Жабдық қалпын жоспарда алдын ала реттеу, фундаментте алдын ала жасалған тесіктермен жабдықтың тірек бөлігінде тесіктерді совмещение есебінен жүргізіледі.Мұндай реттеу фундамент тесіктеріне алдын ал орнатылған бұрандалар бойынша жасалады.
Жабдық қалпын жоспарда соңғы реттеу жабдықты жобалық ... жалғасы
