Жұмыс алаңының металл құралымдарын жобалау



Жұмыс түрі:  Курстық жұмыс
Тегін:  Антиплагиат
Көлемі: 46 бет
Таңдаулыға:
Қазақстан Республикасы Білім және Ғылым Министрлігі

Л.Н.Гумилев атындағы Еуразия Ұлттық Университеті

Ғимараттар мен имараттарды есептеу және жобалау кафедрасы

Металл құралымдары пәнінен курстық жұмысына

Есептік-түсіндірме жазбасы
Тақырыбы: Жұмыс алаңының металл құралымдарын жобалау
Мамандығы 5B072900- Ғимараттар мен имараттарды есептеу және жобалау

Орындаған:РПЗС -33 тобының студенті
Жиенбаев Қ.М.
Қолы:________________

Қабылдаған: Жандильдин Т.Е.

Қолы:________________

Астана - 2018
МАЗМҰНЫ

Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...3
Бастапқы деректер ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .4
Арқалықты торламаның құралымдық сызбасы ... ... ... ... ... ... ... ... ... ... 5
Құралымды есептеудегі негізгі жағдайлар ... ... ... ... ... ... .. ... ... ... ... ... ..6
Арқалықты торламаның нұсқаларын құру ... ... ... ... ... ... ... ... ... ... ... ... .6
4.1. Төсем есебі ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 7
4.1.2. Төсем есебі (1-нұсқа) ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... .7
4.1.3. Төсем есебі (2-нұсқа) ... ... ... ... ... ... .. ... ... . ... ... ... ... ... ... ... ... 10
4.1.4. Төсем есебі (3-нұсқа) ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ...12
4.2. Төсем арқылығы мен қосалқы арқалықтар ... ... ... ... ... ... . ... ... ...15
4.2.1. 1-нұсқа ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .15
4.2.2. 2-нұсқа ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .19
4.2.3. 3-нұсқа ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .22
4.3. Қосалқы арқалықтың қимасын таңдау ... ... ... ... ... ... ... . ... ... ... .25 4.4Арқалықты торламаны құрудың нұсқаларын салыстыру ... ... ... ... .29
БАС АРҚАЛЫҚТАР ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..30
5.1. Құрастылыру мен арқалықтың қимасы, беріктілікті тексеру ... ..30
5.2. Бас арқалықтың қимасының өзгеруі, өзгерген қимадағы беріктікті анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .37
5.3. Құралмалы арқалықтың жергілікті және жалпы тұрақтылығын тексеру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..40
5.4. Төсем арқалықтары мен бас арқалықтардың беттесуі ... ... ... ... ...48
5.5. Бас арқалықтың тірек қабырғасы ... ... ... ... ... ... .. ... ... ... ... ... ... ..50
5.6. Бас арқалықтың монтаждық түйісу ... ... ... ... ... ... ... . ... ... ... ... ...52
ҰСТЫН ЕСЕБІ ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .53
6.1. Орталықтан сығылған ұстын есебі ... ... ... ... ... ... ... .. ... ... ... ... .53
6.2. Өтпелі ұстын басы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 56
6.3. Өтпелі ұстын негізі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... .59
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ... ... ... ... ... ... . ... ... ... ... ... ... ... 63

КУРСТЫҚ ЖҰМЫСТЫ ОРЫНДАУҒА БЕРІЛГЕН ТАПСЫРМА
Негізгі тапсырма: Болат арқалықтордың барлық элементтерін техника- экономикалық негізінде үш конструктивтік сұлбанұсқалардың (екі нұсқасы - қалыпты түрде, біреу-күрделі) салыстырмасын құрастыру және есептеу. Негізгі арқалықтар, ұстындар мен торапты беттесулерді үнемді нұсқада есептеу керек.
БАСТАПҚЫ ДЕРЕКТЕР

БАСТАПҚЫ ДЕРЕКТЕР

1. Жоспардағы жұмыс алаңының жалпыөлшемдері
3l x 3b
3 баған (Қосымша1)
2. Арқалық торларының ұяшық мөлшері(ℓxb,м):
18,0 x 8
4 баған (Қосымша1)
3. Төсем арқалықтың жоғарғы белгісі(h2,м):
9,5
6 баған (Қосымша1)
4. Құрылыстық аражабынның биіктігі:
2,2
1 формула бойынша
5. Уақытша нормативтік жүктеме(рН,кНм2):
21
5 баған (Қосымша 3)
6. Негізгі арқалық пен көмекші арқалық
С345
2 жол Кесте 1
7. Төсем арқалығы материалы
С245
3 жол Кесте 1
8. Төсем материалдары:
С235
3 жол Кесте 1
9. Іргетас материалы (бетонклассы):
В12,5
4 жол Кесте 1
10. Ұстын қимасыныңтипі:
Тұтас ұстын
3 баған (Қосымша3)
11. Негізгі арқалықтар мен ұстындардың беттесу типі:

Жанынан жанасу
6 баған( Қосымша 3)
12. Ұлғайған түйістіруконструкциясы:
Пісірілген
қосылыс
8 баған (Қосымша 3)

Курстық жұмыстың орындау мерзімі:
Тапсырманың берілген күні: 10 қазан 2018 жыл.
Жобаны тапсыру мерзімі: желтоқсан 2018 жыл.

РПЗС-33 тобының студенті: ________________________ Жиенбаев Қ.М.
(қолы)
Оқытушы: ________________________ Жандильдин Т.Е.
(қолы)
КІРІСПЕ

Жұмыста өндірістік ғимараттың арқалық ауданындағы металл құралымдарының жұмыс істеу принципі мен ережелерінің жобалануы келтірілген, оның негізгі технологиялық құрастырылу жүйесі мен элементтерінің есептеулері көрсетілген.
Аумақ құрамына кіретін құрадымдар: болат төсем, настил арқалығы мен прокатты қоставрдан құралған арқалық, құралмалы қоставрлық қимасы бар негізгі арқалық (пісірілген), өтпелі қимасы бар болат ұстын.
Металл құралымдардың элементтерінің есептеулері шектік жағдайларды есептеу әдісі бойынша, халықаралық СИ бірліктерін пайдалану арқылы жүзеге асырылады. Құралымдар есебі керекті көрсеткіштегі дәлдікпен барлық талаптарға сай және ҚР ҚНжЕ 5.04-23-2002 Болат құралымдар конструктивті талаптарына сәйкес орындалған.
Есептік-графикалық орындаулар берілген бастапқы деректер негізінде жүзеге асырылды.

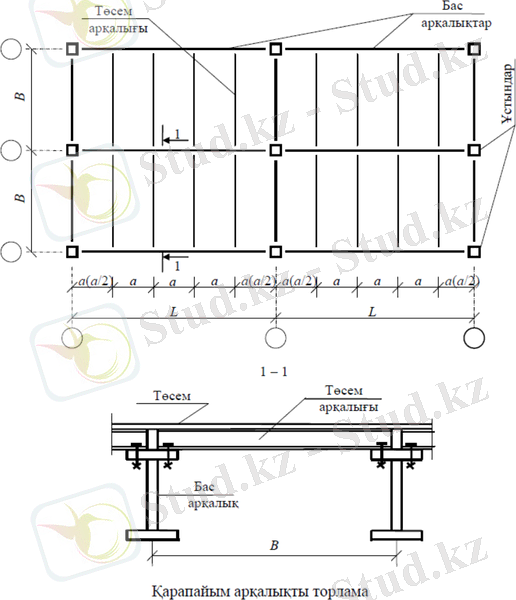

АРҚАЛЫҚТЫ ТОРЛАМАНЫҢ ҚҰРЫЛЫМДЫҚ СЫЗБАСЫ.

1-сурет.

Арқалықты торлама келесі бөліктерден тұрады: болат төсем (Н), арқалықтарға төсейтін төсем (БН), қосалқы арқалық (ВБ) және әдетте жабынның үлкен жағында орналасатын басты арқалық (ГБ). Осылайша төсем арқалығы төсем салмағы мен еденнен түскен пайдалы жүкті көтереді. Қосымша арқалықтар барлық төсем арқалығынан бас арқалыққа береді, ал бас арқалықтар ұстын мен қабырғаға таратады.

3. ҚҰРАЛЫМДЫ ЕСЕПТЕУДЕГІ НЕГІЗГІ ЖАҒДАЙЛАР
Есептеудің мақсаты - эксплуатацияның келтірілген шарттарын, материалдың аз шығынындағы беріктігі мен тұрақтылығын және дайындық, монтаж жұмыстарына минималды еңбек шығынын қамтамасыз ету. Есептеу материалдар кедергісі және құрылыс механикасы әдістерін пайдалану мен жүргізіледі. Бұл әдістердің негізгі мақсаты құралымдарға жүк түсірілген кездегі пайда болатын ішкі әсерлерді анықтау.
Жұмысты имараттың жалпы және жекелеген элементтерінің есептік сызбасын жасаудан бастайды. Есептік сызбада жекелеген құралымдарды ұйымдастырудың алдын-ала эскиздік сұлбасы мен түйіндесулері болу керек.
Қабылданған есептік сызбадан құралым мен оның элементтеріне түсетін күшті анықтап (статикалық есеп), қимасы таңдалады (құралымдық есеп), құралымның жүк көтергіштігі мен қаттылығы тексеріледі. Егер, ең болмағанда бір тексеріс қанағаттандырылмаса, қима өлшемдері қайта қаралады.

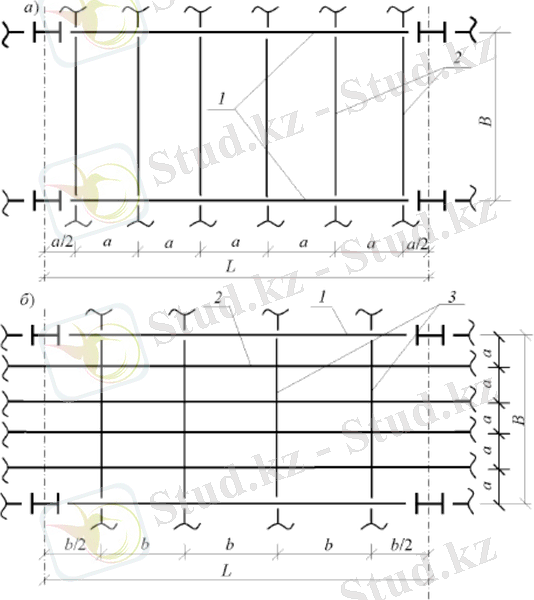

4. АРҚАЛЫҚТЫ ТОРЛАМАНЫҢ НҰСҚАЛАРЫН ҚҰРУ
Арқалықты торламаны жобалаудың негізгі мақсаты техника-экономикалық салыстыру көмегімен түрлі ұсыныстардың ішіндегі 1м2 жабын ауданына жұмсалатын арқалықты торламаның ең үнемді түрін таңдап алу.
Осы мақсатта қосалқы арқалық пен төсем арқалығының 3 жағдайдағы түрін құраймыз. Құралымдық және статикалық есептеулерді жүргізген соң төсем мен арқалықтың барлық түріне 1м2 ауданға жұмсалатын болат шығынын және монтажды бірлікті есептейміз.
Осыдан соң арқалықты торлама үшін болат шығыны мен монтажды бірліктің шығыны бойынша ең ұтымды түрін таңдаймыз. Болат шығыны бірдей болған жағдайда монтажды бірліктің санына қарай ұтымдысын таңдағанымыз жөн.

4.1. ТӨСЕМ ЕСЕБІ
4.2. Төсем есебі (қалыпты арқалық торы 1-нұсқа)
Төсем табақшалары жоғарғы төсем арқалығының сөрелеріне катеті 4 мм бұрыштық пісіру тігістерімен бекітіледі. Ыңғайлылық үшін табақша ені төсем арқалығының адымынан 15-20 мм ге кем болуы керек (жұмыстық сызбаны қараңыз). 50 кНм² дан кем жүктемеде, барлық төсемде [fuln]=1150 деп қабылданған салыстырмалы шектік иілуден аз мәнінде, шеткі жағынан шарнирмен бекітілген төсемнің беріктігі әрдайым қамтамасыз етілдеді және оны тек қаттылыққа есептеу керек (иілу).
Берілген төсем арқалығының ұзындығында, яғни lн=100 см кезіндегі төсемнің ең аз қалыңдығын анықтаймыз.
Төсем материалы - болат, С235МЕСТ 27772-88 бойынша есептік кедергісі

Төсемнің өлшемдерін анықтаймыз:
lntn= 4n0151+72E1n04qn
lntn= 4*120151+72*2,26*1041204*0,0025=132 ,44

Мұндағы n0=lnfu=120
E1=E1-v2=2,06*1051-0,32=2,26*105МПа =2,26*104 кНсм2
v - Пуассон коэффициенті (болат үшін v=0,3)
ln=132,44*tn=132,44*7=927,11 мм
ln=0,9 м0,927 м
ln=a=0,9 м
ГОСТ 82-70 бойынша төсем қалыңдығын tn=7 мм деп қабылдаймыз.
n= La=180,9=20
Мұндағы: ln- төсем аралығы;
tn - төсемнің қалыңдығы;
n - төсем саны.
Төсем табақшасының ұзын жағы мен қысқа жағының қатынасы
Ba= 80,9=8,892,
сол үшін төсем есебін ұзын пластинаға жүргізгендей жүргіземіз. Ені 1 см төсемше жолақшасын иілу мен жүк көтергішке келесі формулаларды пайдалана отырып есептейміз.
An=1*tn=1*0,7=0,6 см2
Wn=1* tn26= 1* 0,726=0,08 см3
In= 1* tn312= 1* 0,7312=0,029 см4
q= γfqn=1,2*25=30 кНм= 0,003 кНсм
Мұндағы: An - есептік жолақтың көлденең қимасының ауданы;
Wn - жолақтың кедергі моменті;
q - есептік уақытша жүктеме;
γf - сенімділік коэффициенті;
qn - төсемге түсірілген нормативті жүктеме.
M0= qln28= 0,00252* 9028=3,15 кН*см
f0= 5384qnln4E1In= 53840,003* 9042,26* 104*0,029=3,91 см
H= γfPI24fuln2E1tn*1=1,23,142411202*2, 26*104*0,7*1=3,25 кН
Pэ= PI2E1Inln2= 3,142*2,26*104*0,029902=0,79 кН
α= HPэ= 3,250,79=4,1
M= M011+α=3,1511+4,1=0,62кН*см
Мұндағы: M0 - арқалықтың иілу моменті;
f0 - арқалықтың бұрылуы
H - керу күші;
Pэ - Эйлеров күші;
σ= HAn+MWn= 3,250,7+0,620,08=12,4 кНсм2 Ryγc=23*1=23 кНсм2
f=f011+α=3,9111+4,1=0,77 смfu=ln120=90120=0,75 см
ffu Шарт орындалмады! Төсемге түсірілген уақытша нормативтік жүктеме шамасын және төсем қалыңдығын өзгертеміз.

Төсемнің өлшемдерін анықтаймыз:
lntn= 4n0151+72E1n04qn
lntn= 4*150151+72*2,26*1041504*0,0021=101 ,2

Мұндағы
n0=lnfu=150
E1=E1-v2=2,06*1051-0,32=2,26*105МПа =2,26*104 кНсм2
v - Пуассон коэффициенті (болат үшін v=0,3)
ln=101,2*tn=101,2*18=1821,6 мм
ln=1,8 м1,8216 м
ln=a=1,8 м
ГОСТ 82-70 бойынша төсем қалыңдығын tn=18 мм деп қабылдаймыз.
n= La=181,8=10
Мұндағы: ln- төсем аралығы;
tn - төсемнің қалыңдығы;
n - төсем саны.
Төсем табақшасының ұзын жағы мен қысқа жағының қатынасы
Ba= 81,8=4,442,
сол үшін төсем есебін ұзын пластинаға жүргізгендей жүргіземіз. Ені 1 см төсемше жолақшасын иілу мен жүк көтергішке келесі формулаларды пайдалана отырып есептейміз.
An=1*tn=1*1,8=1,8 см2
Wn=1* tn26= 1* 1,826=0,54 см3
In= 1* tn312= 1* 1,8312=0,486 см4
q= γfqn=1,2*21=25,2 кНм= 0,00252 кНсм
Мұндағы: An - есептік жолақтың көлденең қимасының ауданы;
Wn - жолақтың кедергі моменті;
q - есептік уақытша жүктеме;
γf - сенімділік коэффициенті;
qn - төсемге түсірілген нормативті жүктеме.
M0= qln28= 0,00252* 18028=10,21 кН*см
f0= 5384qnln4E1In= 53840,0021* 18042,26* 104*0,486=2,61 см
H= γfPI24fuln2E1tn*1=1,23,142411502*2, 26*104*1,8*1=5,35 кН
Pэ= PI2E1Inln2= 3,142*2,26*104*0,4861802=3,34 кН
α= HPэ= 5,353,34=1,6
M= M011+α=10,2111+1,6=3,93 кН*см
Мұндағы: M0 - арқалықтың иілу моменті;
f0 - арқалықтың бұрылуы
H - керу күші;
Pэ - Эйлеров күші;
σ= HAn+MWn= 5,351,8+3,930,54=10,25 кНсм2 Ryγc=23*1=23 кНсм2
f=f011+α=2,6111+1,6=1fu=ln150=1801 50=1,2 см
ffu Шарт орындалады! Осылайша қалыңдығы 18 мм-ге тең төсемшенің беріктігі мен қаттылығы қамтамсыз етілген. 1 м2 төсемшеге кететін болат шығыны:
7850 кгм3*0,018 м=141,3 кгм2.

4.2. Төсем есебі (қалыпты арқалық торы 2-нұсқа)
Төсемнің өлшемдерін анықтаймыз:
lntn= 4n0151+72E1n04qn
lntn= 4*150151+72*2,26*1041504*0,0021=101 ,2
Мұндағы
n0=lnfu=150
E1=E1-v2=2,06*1051-0,32=2,26*105МПа =2,26*104 кНсм2
v - Пуассон коэффициенті (болат үшін v=0,3)
ln=101,2*tn=101,2*20=2024 мм
ln=2 м2,024 м
ln=a=2 м
ГОСТ 82-70 бойынша төсем қалыңдығын tn=20 мм деп қабылдаймыз.
n= La=182=9
Мұндағы: ln- төсем аралығы;
tn - төсемнің қалыңдығы;
n - төсем саны.
Төсем табақшасының ұзын жағы мен қысқа жағының қатынасы
Ba= 82=42,
сол үшін төсем есебін ұзын пластинаға жүргізгендей жүргіземіз. Ені 1 см төсемше жолақшасын иілу мен жүк көтергішке келесі формулаларды пайдалана отырып есептейміз.
An=1*tn=1*2=2 см2
Wn=1* tn26= 1* 226=0,67 см3
In= 1* tn312= 1* 2312=0,67 см4
q= γfqn=1,2*21=25,2 кНм= 0,00252 кНсм
Мұндағы: An - есептік жолақтың көлденең қимасының ауданы;
Wn - жолақтың кедергі моменті;
q - есептік уақытша жүктеме;
γf - сенімділік коэффициенті;
qn - төсемге түсірілген нормативті жүктеме.
M0= qln28= 0,00252* 20028=12,6 кН*см
f0= 5384qnln4E1In= 53840,0021* 20042,26* 104*0,67=2,89 см
H= γfPI24fuln2E1tn*1=1,23,142411502*2, 26*104*2*1=5,94 кН
Pэ= PI2E1Inln2= 3,142*2,26*104*0,672002=3,73 кН
α= HPэ= 5,943,73=1,59
M= M011+α=12,611+1,59=4,86 кН*см
Мұндағы: M0 - арқалықтың иілу моменті;
f0 - арқалықтың бұрылуы
H - керу күші;
Pэ - Эйлеров күші;
σ= HAn+MWn= 5,942+4,860,67=10,22 кНсм2 Ryγc=23*1=23 кНсм2
f=f011+α=2,8911+1,59=1,11 смfu=ln150=180150=1,2 см
ffu Шарт орындалады! Осылайша қалыңдығы 20 мм-ге тең төсемшенің беріктігі мен қаттылығы қамтамсыз етілген. 1 м2 төсемшеге кететін болат шығыны:
7850 кгм3*0,02 м=157 кгм2.

4.3. Төсем есебі (қалыпты арқалық торы 3-нұсқа)
Төсемнің өлшемдерін анықтаймыз:
lntn= 4n0151+72E1n04qn
lntn= 4*150151+72*2,26*1041504*0,0021=101 ,2

Мұндағы
n0=lnfu=150
E1=E1-v2=2,06*1051-0,32=2,26*105МПа =2,26*104 кНсм2
v - Пуассон коэффициенті (болат үшін v=0,3)
ln=101,2*tn=101,2*18=1821,6 мм
ln=1,8 м1,8216 м
ln=a=1,8 м
ГОСТ 82-70 бойынша төсем қалыңдығын tn=18 мм деп қабылдаймыз.
n= La=181,8=10
Мұндағы: ln- төсем аралығы;
tn - төсемнің қалыңдығы;
n - төсем саны.
Төсем табақшасының ұзын жағы мен қысқа жағының қатынасы
Ba= 81,8=4,442,
сол үшін төсем есебін ұзын пластинаға жүргізгендей жүргіземіз. Ені 1 см төсемше жолақшасын иілу мен жүк көтергішке келесі формулаларды пайдалана отырып есептейміз.
An=1*tn=1*1,8=1,8 см2
Wn=1* tn26= 1* 1,826=0,54 см3
In= 1* tn312= 1* 1,8312=0,486 см4
q= γfqn=1,2*21=25,2 кНм= 0,00252 кНсм
Мұндағы: An - есептік жолақтың көлденең қимасының ауданы;
Wn - жолақтың кедергі моменті;
q - есептік уақытша жүктеме;
γf - сенімділік коэффициенті;
qn - төсемге түсірілген нормативті жүктеме.
M0= qln28= 0,00252* 18028=10,21 кН*см
f0= 5384qnln4E1In= 53840,0021* 18042,26* 104*0,486=2,61 см
H= γfPI24fuln2E1tn*1=1,23,142411502*2, 26*104*1,8*1=5,35 кН
Pэ= PI2E1Inln2= 3,142*2,26*104*0,4861802=3,34 кН
α= HPэ= 5,353,34=1,6
M= M011+α=10,2111+1,6=3,93 кН*см
Мұндағы: M0 - арқалықтың иілу моменті;
f0 - арқалықтың бұрылуы
H - керу күші;
Pэ - Эйлеров күші;
σ= HAn+MWn= 5,351,8+3,930,54=10,25 кНсм2 Ryγc=23*1=23 кНсм2
f=f011+α=2,6111+1,6=1fu=ln150=1801 50=1,2 см
ffu Шарт орындалады! Осылайша қалыңдығы 18 мм-ге тең төсемшенің беріктігі мен қаттылығы қамтамсыз етілген. 1 м2 төсемшеге кететін болат шығыны:
7850 кгм3*0,018 м=141,3 кгм2.

4.6.Төсем арқылығы мен қосалқы арқалықтар
(1-нұсқа:қалыпты арқалық торы)
ІІ жауаптылық дәрежелі арқалықты торламаның жабындысы үшін төсем арқалығының қимасын таңдау керек, сенімділік еселігі γc=1,0. Арқалықты торламаның жиынтығы мен жүктемесі - 1 ші мысал бойынша. Есептік температурасы t = -45º.
Арқалықты торламаның жинауының үш нұсқасын қарастырамыз, әр нұсқаға жеке қима тағайындаймыз.
Прокатты арқалық қолданылуына байланысты үшінші топқа жатады (4 кесте, В1) және құрылыс ауданының климаттық ерекшеліктеріне қарай С245 болатты Ry=24 кНсм2 фасонды прокаттың 20см дейінгі қалыңдығында.
Төсем арқалығының есептік аралығы - бір аралықты, шарнирлі тірелген арқалық (1- сурет).

Алдын ала қима түрін арқалықтың өз салмағын ескермей отырып анықтаймыз. Нормативті және уақытша арқалықтың жүктемесі:
qn= qn1+ qn2aγn= 21+1,413*1,8*1=40,34 кНм
q= qn1γf1+ qn2γf2aγn=21*1,2+1,413*1,05*1,8*1=4 8,03 кНм
Мұнда qn1-уақытша жүктеме;
qn2- төсемнің өз салмағынан түсетін жүктеме,
γ- болаттың көлемдік салмағы,
γf1,γf2 - өз салмағы мен уақытша салмақты есептеген кездегі сенімділік еселігі;
a-жүк ауданының ені.
qn2= γtn=78,5*0,018=1,413 кНсм2
γ=78,5кг қалыңдығы 6 мм, 1 м2 болат тақтаның салмағы.
Арқалықтың өз салмағын есепке алмағандағы алдын ала кесіндісін таңдаймыз.Есептік ию моменті (төсем арқалығының ұзындығы l=B=8м)

Mmax=ql28= 48,03*828=384,24 кНм=38424 кН*см
Qmax= ql2= 48,03*82=192,12 кН

Керекті кедергілік моментін пластикалық деформацияның дамуын ескере отырып, с1=1,1 тағайындап есептейміз. Wreq= Mmaxc1Ryγc=384241,1*24*1=1455 см3
Өзг.
Өзг.
Бет
Бет
Лист
Лист
12
12
Мұнда =1 конструкцияның жұмыс істеу шарты.
Қоставрды №50 ГОСТ 8239-89 бойынша бекітеміз, қима характеристикасы:
Wx=1589 см3 (кедергі моменті);
Ix=39727 см4(инерция моменті);
Sx=919 см3(статикалық момент);
h=500 мм (қоставр биіктігі);
b=170 мм (қоставр сөресінің ені);
d= tw=10мм (қабырғасының қалыңдығы);
tf=15,2 мм (сөре қалыңдығы);
ρ1=78,5 кгм (сызықты тығыздығы).

Арқалықтың өз салмағынан түсетін жүктеме
qn3*= ρ1g=78,5*10=785 Нм=0,785 кНм
Оның жалпы арқалыққа түсетін жүктемеге үлесі
qn3*qn*100%= 0,78540,34*100%=1,94%
осыған байланысты жүктемені нақтылау талап етілмейді.
Арқалықтың беріктігін келесі формуламен есептейміз:
Mmaxc1WxRyγc= 384241,1*1589*24*1=0,911
QmaxhtwRsγc= 192,1250*1*14*1=0,271
Мұнда Rs=14 кНсм2 болаттың кесуге есептік кедергісі; с1 = 1,099≈1,1 - үшінші жағдай бойынша AfAw=0,55-дан анықталған, мұндағы Af, Aw - сәйкесінше белдемше мен қабырғасының ауданы:
Af=bftf=170*15,2=2584 мм2
Aw= h-2td= 500-2*15,2*10=4696 мм2
Беріктік қамтамасыз етілді.
Арқалықтың қаттылығын тексереміз
ful=1250
f=5384qnl4EIx=5384*0,4034*80042,06* 104*39727=2,63 см fu=800250=3,2 см
Арқалықтың қаттылығы қамтамасыз етілді.
Бұрыштық тігістердің кесуге төтеп беретін қимасын анықтаймыз (шартты).
Rwβγwmin=minRwfβfγwf=18*0,9*1=16,2 кНсм2;Rwzβzγwz=16*1,05*1=16,8 кНсм2,=16,2 кНсм2

Тігістің есептік катетін анықтаймыз kf=HβRwγwminlw=5,3516,2*1=0,33 см
lw=1 төсем жолақшасының есептік ені
Пісірілген тігістерге конструктивті талаптар
kf, min=6мм
tmax=tf=15,2 мм
kf , min = kf= kf ,max
Тігістің есептік катетін қабылдаймыз - 6мм.
1м2 -қа төсем арқалығының салмағы -
ρ1a= 78,51,8=43,61 кгм2.

4.7.Төсем арқылығы мен қосалқы арқалықтар
(2-нұсқа:қалыпты арқалық торы)
Алдын ала қима түрін арқалықтың өз салмағын ескермей отырып анықтаймыз. Нормативті және уақытша арқалықтың жүктемесі:
qn= qn1+ qn2aγn= 21+1,57*2*1=45,14 кНм
q= qn1γf1+ qn2γf2aγn=21*1,2+1,57*1,05*2*1=53,7 кНм
Мұнда qn1-уақытша жүктеме;
qn2- төсемнің өз салмағынан түсетін жүктеме,
γ- болаттың көлемдік салмағы,
γf1,γf2 - өз салмағы мен уақытша салмақты есептеген кездегі сенімділік еселігі;
a-жүк ауданының ені.
qn2= γtn=78,5*0,02=1,57 кНсм2
γ=78,5кгқалыңдығы 6 мм, 1 м2 болат тақтаның салмағы.
Арқалықтың өз салмағын есепке алмағандағы алдын ала кесіндісін таңдаймыз.Есептік ию моменті (төсем арқалығының ұзындығы l=B=8м)

Mmax=ql28= 53,7*828=429,6 кНм=42960 кН*см
Qmax= ql2= 53,7*82=214,8 кН

Керекті кедергілік моментін пластикалық деформацияның дамуын ескере отырып, с1=1,1 тағайындап есептейміз. Wreq= Mmaxc1Ryγc=429601,1*24*1=1627,27 см3
Өзг.
Өзг.
Бет
Бет
Лист
Лист
12
12
Мұнда =1 конструкцияның жұмыс істеу шарты.
Қоставрды №55 ГОСТ 8239-89 бойынша бекітеміз, қима характеристикасы:
Wx=2035 см3 (кедергі моменті);
Ix=55962 см4(инерция моменті);
Sx=1181 см3(статикалық момент);
h=550 мм (қоставр биіктігі);
b=180 мм (қоставр сөресінің ені);
d= tw=11мм (қабырғасының қалыңдығы);
tf=16,5 мм (сөре қалыңдығы);
ρ1=92,6 кгм (сызықты тығыздығы).
Арқалықтың өз салмағынан түсетін жүктеме
qn3*= ρ1g=92,6*10=926 Нм=0,926 кНм
Оның жалпы арқалыққа түсетін жүктемеге үлесі
qn3*qn*100%= 0,92645,14*100%=2,05%
осыған байланысты жүктемені нақтылау талап етілмейді.
Арқалықтың беріктігін келесі формуламен есептейміз:
Mmaxc1WxRyγc= 429601,1*2035*24*1=0,81
QmaxhtwRsγc= 214,855*1,1*14*1=0,251
Мұнда Rs=14 кНсм2 болаттың кесуге есептік кедергісі; с1 = 1,099≈1,1 - үшінші жағдай бойынша AfAw=0,52-дан анықталған, мұндағы Af, Aw - сәйкесінше белдемше мен қабырғасының ауданы:
Af=bftf=180*16,5=2970 мм2
Aw= h-2td= 550-2*16,5*11=5687 мм2
Беріктік қамтамасыз етілді.
Арқалықтың қаттылығын тексереміз
ful=1250
f=5384qnl4EIx=5384*0,4514*80042,06* 104*55962=2,09 см fu=800250=3,2 см
Арқалықтың қаттылығы қамтамасыз етілді.
Бұрыштық тігістердің кесуге төтеп беретін қимасын анықтаймыз (шартты).
Rwβγwmin=minRwfβfγwf=18*0,9*1=16,2 кНсм2;Rwzβzγwz=16*1,05*1=16,8 кНсм2,

Тігістің есептік катетін анықтаймыз kf=HβRwγwminlw=5,9416,2*1=0,37 см
lw=1 төсем жолақшасының есептік ені
Пісірілген тігістерге конструктивті талаптар
kf, min=6мм
tmax=tf=16,5 мм
kf , min = kf= kf ,max
Тігістің есептік катетін қабылдаймыз - 6мм.
1м2 -қа төсем арқалығының салмағы -
ρ1a= 92,62=46,3 кгм2.

4.8.Төсем арқылығы мен қосалқы арқалықтар
(3-нұсқа:күрделі арқалық торы)
Күрделі арқалық торына төмендетілген деңгейлі түйісу сәйкес келеді. Күрделі арқалық торында бас арқалық пен төсем арқалығы арасында орналасатын қосымша, көмекші арқалықтар енгізіледі. Бас арқалықтар ұстынға тіреледі. Көмекші арқалықтар арасы 2...5м арасында алынады, және ол бас арқалық аралығына бөлінуі керек. Көмекші арқалықтар қадамын 3 м деп қабылдаймын.
a2= LB=183=6
Көмекші арқалықтардың саны 6.
Төсем арқалықтарын қадамы (арақашықтығы) 0,6-1,6 м болатындай етіп орналастыру қажет және олар көмекші арқалық ұзындығына еселі болуы керек. Төсем арқалықтарының қадамын 1,6 м деп қабылдаймыз.
Төсем арқалықтардың саны:
n=Ba1=81,6=5
ln=a=1,6 м; lntn=151,6 tn=18 мм
qn= qn1+ qn2aγn= 21+1,413*1,6*1=35,86 кНм

q= qn1γf1+ qn2γf2aγn=21*1,2+1,413*1,05*1,6*1=4 2,69 кНм
Мұнда qn1-уақытша жүктеме;
qn2- төсемнің өз салмағынан түсетін жүктеме,
γ- болаттың көлемдік салмағы,
γf1,γf2 - өз салмағы мен уақытша салмақты есептеген кездегі сенімділік еселігі;
a-жүк ауданының ені.
qn2= γtn=78,5*0,018=1,413 кНсм2
γ=78,5кг қалыңдығы 18 мм, 1 м2 болат тақтаның салмағы.
Арқалықтың өз салмағын есепке алмағандағы алдын ала кесіндісін таңдаймыз.Есептік ию моменті (төсем арқалығының ұзындығы l=B=3 м)

Mmax=ql28= 42,69*328=48,03 кНм=4803 кН*см
Qmax= ql2= 42,69*32=64,03 кН

Керекті кедергілік моментін пластикалық деформацияның дамуын ескере отырып, с1=1,1 тағайындап есептейміз. Wreq= Mmaxc1Ryγc=48031,1*24*1=181,93 см3
Өзг.
Өзг.
Бет
Бет
12
12
Мұнда =1 конструкцияның жұмыс істеу шарты.
Қоставрды № 20 ГОСТ 8239-89 бойынша бекітеміз, қима характеристикасы:
Wx=184 см3 (кедергі моменті);
Ix=1840 см4(инерция моменті);
Sx=104 см3(статикалық момент);
h=200 мм (қоставр биіктігі);
b=100 мм (қоставр сөресінің ені);
d= tw=5,2 мм (қабырғасының қалыңдығы);
tf=8,4 мм (сөре қалыңдығы);
ρ1=21 кгм (сызықты тығыздығы).
Арқалықтың өз салмағынан түсетін жүктеме
qn3*= ρ1g=21*10=210 Нм=0,21 кНм
Оның жалпы арқалыққа түсетін жүктемеге үлесі
qn3*qn*100%= 0,2135,86*100%=0,58%
осыған байланысты жүктемені нақтылау талап етілмейді.
Арқалықтың беріктігін келесі формуламен есептейміз:
Mmaxc1WxRyγc= 48031,1*184*24*1=0,991
QmaxhtwRsγc= 64,0320*0,52*13,5*1=0,461
Мұнда Rs=13,5 кНсм2 болаттың кесуге есептік кедергісі; с1 = 1,099≈1,1 - үшінші жағдай бойынша AfAw=0,88-дан анықталған,
мұндағы Af, Aw - сәйкесінше белдемше мен қабырғасының ауданы:
Af=bftf=100*8,4=840 мм2
Aw= h-2td= 200-2*8,4*5,2=952,64 мм2
Беріктік қамтамасыз етілді.

Арқалықтың қаттылығын тексереміз
ful=1200
f=5384qnl4EIx=5384*0,3586*30042,06* 104*1840=1 см fu=300200=1,5 см
Арқалықтың қаттылығы қамтамасыз етілді.
Бұрыштық тігістердің кесуге төтеп беретін қимасын анықтаймыз (шартты).
Rwβγwmin=minRwfβfγwf=18*0,9*1=16,2 кНсм2;Rwzβzγwz=16*1,05*1=16,8 кНсм2,

Тігістің есептік катетін анықтаймыз kf=HβRwγwminlw=5,3516,2*1=0,33 см
lw=1 төсем жолақшасының есептік ені
Пісірілген тігістерге конструктивті талаптар
kf, min=5мм
tmax=tf=8,4 мм
kf , min = kf= kf ,max
Тігістің есептік катетін қабылдаймыз - 5 мм.
1м2 -қа төсем арқалығының салмағы -
ρ1a= 211,6=13,13 кгм2.
4.9.Төсем арқылығы мен қосалқы арқалықтар
(қосалқы арқалықты есептеу)
ІІ жауаптылық дәрежелі арқалықты торламаның жабындысы үшін төсем арқалығының қимасын таңдау керек, сенімділік еселігі γc=1,0. Арқалықты торламаның жиынтығы мен жүктемесін - 1,2-ші мысал бойынша аламыз. Есептік температурасы t=45°.
Қосалқы арқалық тағайындалуына қарай конструкциялардың 3-тобына жатады. Құрылыста бұл жағдайды ескеріп, С245 болат маркасын қабылдаймыз. Қалыңдығы 20 мм фасон прокаты үшін Ry=24 кНсм2.
Қосалқы арқалықтарға нормативті есептеулер
qn=qn1+qn2+qn3bγn=21+1,413+0,13*3*1 =67,6 кНм
q=qn1γf1+qn2+qn3γf2aγn
q=21*1,2+1,413+0,13*1,05*3*1=80,46 кНм

qn1=21 кНм2 - уақытша таралған күш;
qn2=γtn=78,5*0,018=1,413 кНм2 - төсемнің өз салмағынан түсетін жүктеме;
qn3=ρ1ga=21*101,6=130 Нм2=0,13 кНм2
qn3 - төсем арқалығының өз салмағынан түсетін жүктеме;
ρ1=21 кгм - қоставрдың сызықтық тығыздығы.
Көлденең күштің иілу моментіне әсер ететін есептік кедергісі, керекті кедергі моменті:

Mmax=ql28= 80,46*828=643,68 кНм=64368 кН*см
Qmax= ql2= 80,46*82=321,84 кН

Керекті кедергілік моментін пластикалық деформацияның дамуын ескере отырып, с1=1,1 тағайындап есептейміз. Wreq= Mmaxc1Ryγc=643681,1*24*1= 2438 см3
Қоставрды №60 ГОСТ 8239-89 бойынша бекітеміз, қима характеристикасы:
Wx=2560 см3 (кедергі моменті);
Ix=76806 см4(инерция моменті);
Sx=1491 см3(статикалық момент);
h=600 мм (қоставр биіктігі);
b=190 мм (қоставр сөресінің ені);
d= tw=12 мм (қабырғасының қалыңдығы);
tf=17,8 мм (сөре қалыңдығы);
ρ1=108 кгм (сызықты тығыздығы).
Арқалықтың өз салмағынан түсетін жүктеме
qn3*= ρ1g=108*10=1080 Нм=1,08 кНм
Оның жалпы арқалыққа түсетін жүктемеге үлесі
qn3*qn*100%= 1,0867,6*100%=1,6 %
осыған байланысты жүктемені нақтылау талап етілмейді.
Арқалықтың беріктігін ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Құрылыс құралымдарын құрастыруға нұсқаулар
Семей қаласында орналасқан бір қабатты өндірістік цехтың негізі мен іргетасын (Б-13) есептеп жобалау
Объектінің құрылыс бас жоспары
Геотехника
Жер бетіндегі топырақты тығыздау
Құрылыс құралымдарын құрастыруға арналған нұсқаулар
ДКВР-20 бу қазан қондырғысын автоматтандыру жүйелерін монтаждау
Конструкция бөгеттерімен ауадағы шуды оқшаулау
Жабын плиталарын құрастыру құрастырудың техникалық схемалары
Жабын қабатының материалдары
Пәндер
