Жұқа линзаның формуласы

Жұмыс түрі: Реферат
Тегін: Антиплагиат
Көлемі: 6 бет
Таңдаулыға:

Жоспар

І. Линза . . . 3

ІІ. Линзалар. Жұқа линзаның формуласы . . . 4

І. Линза

Линза(нем. Lіnse, лат. lens - оптикалық шыны, әйнек) -- таужыныстар мен пайдалы қазбалар жатысының жасымық тәрізді нысаны; қалындығы шетіне қарай жұқара түсетін домалақ не овал дене.

Линзалардың негізгі кемшіліктері мынадай

сфералық аберрация (лат. aberratio - ауытку) - жалпақ параллелъ сәулелер шоғын қолданғанда линзада бір фокустың орнына бірнеше фокустың пайда болуы. Сфералық аберрацияны жою үшін

арнайы линзалар, диафрагма және линзалар жүйесі қолданылады;

хроматтық аберрация дегеніміз - линзалар жарық сәулелерін фокусқа жинағанда түске боялган дақтардың пайда болуы (түрлі-түсті

Жарық толкындарының сынуы олардың ұзындықтарына тәуелді (толқынның үзындығы үлкен болған сайын оның сынуы кіші) болғандықтан аталған кемшілік байқалады. Хроматтық аберрацияны арнайы лиызалар жүйелерінің (ахроматтар мен анахроматтар) көмегімен түзетеді;

астигматизм - линзаның ұзын және көлденең өлшемдеріне, яғни линзаның қисықтығына тәуелді болатын ақау (түрлі-түсті қосымшадағы 6-сурет) . Егер дөңгелек линзалар қолдансақ, онда астигматизм жойылады;
дистпорсия (лат. distorsio - қисаю) дегеніміз - кескіннің қисаюы. Бұл қисаю көру аймағы шегінде линзаның көлденең үлғаюының бірдей болмауынан туады. Осы жағдайда нәрсе мен оның кескінінің геометриялық ұқсастығы бұзылады. Мысалы, линза берген квадраттың кескіні көпшік немесе бөшке тәріздес болып шығуы мүмкін. Геодезия мен ұшақтан суретке түсірген кезде дисторсияны болдырмауға ерекше назар аударылады.

ІІ. Линзалар. Жұқа линзаның формуласы

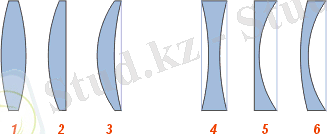

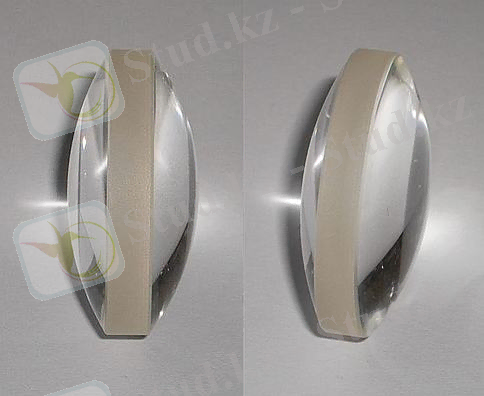

Линза деп - екі жағы сфералық беттермен шектелген мөлдір денені айтамыз. Олар шашыратқыш және жинағыш болып екіге бөлінеді.

Қос дөңес (1)

Жазық дөңес (2)

Ойыс дөңес (3)

Қос ойыс (4)

Жазық ойыс (5)

Дөңес ойыс(6)

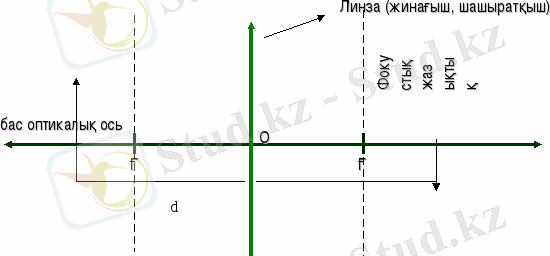

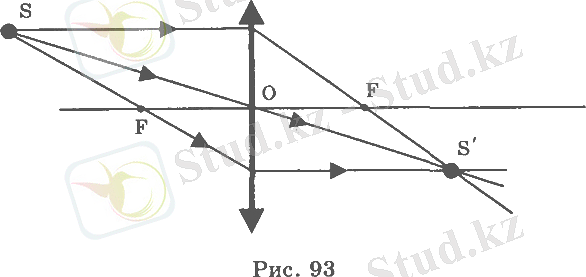

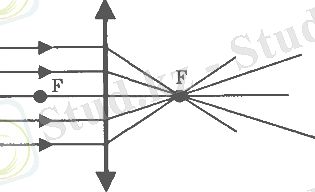

Егер бас оптикалық оське параллель жарық сәулелерін түсірсек линзаның бас F фокусында жиналады. Бұл нүкте линзаның бас оптикалық осінде жатады. Линзаның екі жағында орналасқан екі бас фокусы бар. Линзаның фокустық жазықтығы деп линзаның бас фокусы арқылы линзаның бас осіне перпендикуляр жүргізілген жазықтықты айтады. Линзада фокустық жазықтық екеу, ал қосымша окустар жазықтығы шексіз. Жинағыш линзаны «↨», ал шашыратқыш линзаны «‌» белгілеу енгізілген.

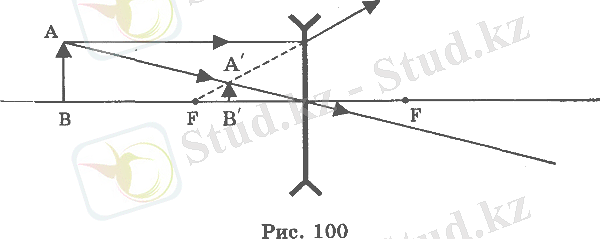

Дөңес линза өзі арқылы өткен жарықты бір нүктеге жинайды, сол себепті дөңес линза жинағыш д. а. Шашыратқыыш линзалардың шеті қалың ортасы жұқа болып келеді. Өзі арқылы өткен жарықты шашыратады.

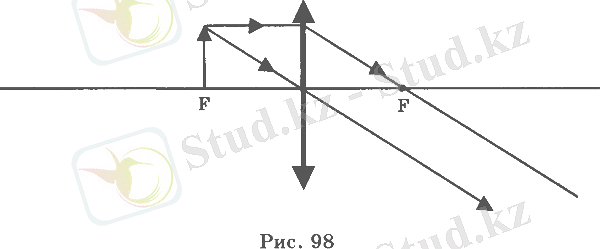

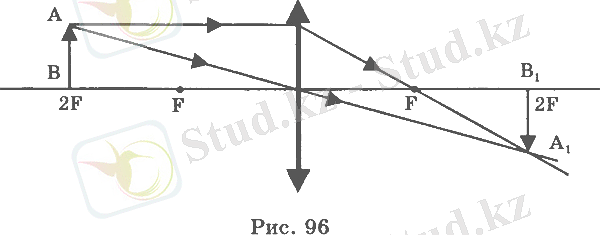

Жұқа линзаның формуласымен таныспас бұрын оны кескіндеу түрімен танысайық.
