Реактивті турбиалардың жұмысын реттеу жүйесінің негізгі элементтері

Жұмыс түрі: Материал
Тегін: Антиплагиат
Көлемі: 3 бет
Таңдаулыға:

Реактивтік турбина , жұмыстық дененің (сұйықтықтың тегеуріні, арыны, газдағы немесе будағы температура айырымы) потенциалдық энергиясының басым бөлігін жұмыстық доңғалақтың реактивті сопло пішіндес қалақшалы арнасында механикалық жұмысқа түрлендіреді. Реактивтік турбинаны айналдырушы күш қалақша арналарындағы жұмыстық дененің ағыны бағытын өзгерткенде пайда болатын актив күш пен сол арналарда жұмыстық дененің жылдамдығы өскенде пайда болатын реактивтік күштің қосындысынан құралады. Турбинада мех механикалық жұмысқа түрленген толық энергияның реактивтік күш есебінен алынған жұмысқа қатынасы Реактивтік турбинаның реактивтік дәрежесі ( r ) деп аталады. Егер r-1 болса, онда турбина таза реактивті , ал r-0 болса, онда - активті деп аталады. Әдетте Реактивтік турбина деп реактивтік дәрежесі 50%-дан жоғары турбиналарды айтады.

Ең көп таралған реактивті турбина түрлері: радиалды- осьті (РА), айналмалы-қалақшалы (АҚ) болып келеді. Айналма қалақты турбина 3-80 м арын кезінде пайдаланылады. Оның негізгі ерекшелігі - жұмыс доңғалағы қалақтарының бұрыштық орналасуы автоматты түрде бағыттаушы аппараттың қалақшасымен айналу кезінде бірге өзгеруінде. Бұл автоматты реттеудің жалпы жүйесі арқылы іске асырылады. Турбинаның білігі және жұмыс доңғалағының қорабы қуыс етіп жасалынады: біліктің ішіне қысыммен жіберілген май қорап ішінде орналасқан сервомоторды жұмысқа қосып, оның айналмалы жұмыс доңғалағының шетмойыны қалақшасын айналдырады. Сирек қолданыладын проппеллерді турбиналар (ПР) (1-сурет) . РА турбинасында жұмыс доңғалағының қалақшалары лөңгелекке (обода) тұрақты қозғалмайтындай бекітілген, ал ПТ-да втулкада бекітілген. АҚ турбиналарында қалақшалар цапфаларда айнауы мүмкін және арын мен шығынға байланысты турбинаның пайдалы әсер коэфициентін қамтамасыздандыратын күйде болады

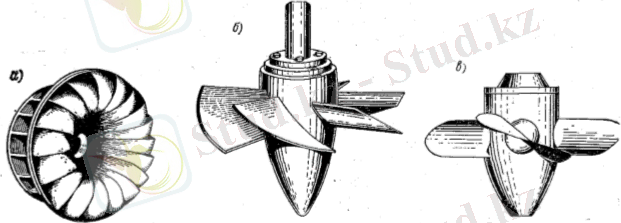

а - радиалды остік, б - прропеллерлі, в - айналмалы-қалақшалы 1 - сурет

а - радиалды остік, б - прропеллерлі, в - айналмалы-қалақшалы.

2. Рекативті турбинаны құрайтын гидротурбинді қондырғыдар (2-сурет) келесі элементтерден тұрады: жұмыс доңғалағы, бағыттаушы аппарат, турбинді камера, сорғыш құбыр.

Бағыттаушы аппарат электр тогы өңдірілуіне байланысты генератырдың айналым жылдамдығын тұрақтау негізінде құбыр алымдылығын реттеу үшін және оның айналымдар санын тұрақты ұстау мақсатында судың шығынын өзгерту үшін қолданылады. Сондықтан турбинаның бір минут ішіндегі айналым саны туынды болуы мүмкін емес, ол генератор құрылысына байланысты. Біздің зауыттардағы гидроагрегаттар айналымының саны минутына: 300, 250, 214, 187, 5, . . . 88, 3, 75, 60, 50. Нормальды саннан практикада максималды ауытқулар 5-6% аспау керек.

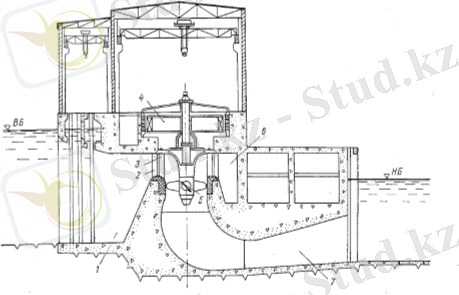

Турбиналық камера

2 - сурет

1- суқабылдауыш камерасы. 2 - турбина страторы. 3 - бағыттаушы апппарат. 4- генератор. 5- турбинаның жұмыс доңғалағы. 6 - турбинді камера. 7 - сорғыш құбыр.

Турбиналық камера ГЭС ғимаратының турбина қондырылатын жері. Осы камера арқылы су бағыттаушы аппаратқа, әрі қарай турбинаның жұмыс доңғалағына беріледі. Ашық және жабық турбинді камералар болады.

Ашық турбиналы камераны әдетте арын - 6-8м. -де және жұмыс доңғалағының аз диаметрінде қолданады. (3-сурет)

Ашық турбиналы камера

3 - сурет

1-жұмыс доңғалағы, 2- жұмыс доңғалағы үйіндісі, 3 - турбина қақпағы, 4 - бағыттаушы аппарат, 5 - сорғыш құбыр, 6 - ашық турбиналы камера.

Орташа және үлкен алымды турбиналарды спиральды жабық камераларда қолданады. Ол судың бағыттаушы аппараттың жан-жағына біркелкі таралуын қамтамасыз етеді. (2-сурет)

Сорғыш құбыр рекативті турбинадан суды кетіру үшін қолданылады. Оның маңызы келесі жағдайлардан көренеді.

Реактивті турбина әдетте төменгі бьефте, одан сәл минималды бтіктікте hs, су деңгейінен жоғары тұрады (3-сурет) . hs биіктіктегі ГЭС арынын жоғалтып алмау үшін және ағынның сәл де болса жұмыс доңғалағының қалақшалардан шығатын кинетикалық энергиясын қолдану үшін турбиналы камераның артқы жағына екінші шеті төменгі бьефке баратын арнайы құбыр қосылады. Осылайша су атмосфераға емес, ал сорғыш құбыр арқылы төменгі бьефке апарылады. Турбинада hs арынының қолданылуының себебі сорғыш құбырдың гереметикалығына және төменгі бьефтегі су деңгейіне енгізілуіне байланысты әрдайым ваккум болады.

Пайдаланған әдебиеттер:

И. М. Волков, П. Ф. Кононенко, И. К. Федичин "Гидротехнические сооружения" Издат. "Колос", Москва - 1968, ІІІ р, VI глава, 151 - 156 беттер.
