ДИПЛОМДЫҚ ЖОБА

МАЗМҰНЫ

Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .6
1Мегаполис ғимараттарында энергия үнемдеу жүйелерін автоматтандыру ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 8
1.1 Астана ЖЭO-2 сипаттамасыретінде ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ..8
1.2 Ғимараттардың жылыту жүйелерінің технологиялық схемаларын талдау..11
1.3 Блоктық жылумен жабдықтау станциясының функционалдық бірліктерін сипаттау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .18
2 Ғимараттың жылыту жүйесіне тәуелсіз қосылуымен технологиялық жабдықтарды таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .20 2.1 Технологиялық жабдықты жылу нүктесін таңдау ... ... ... ... ... ... ... . ... ... ... ..21 2.2 Кіріс түйіні ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 23
2.3 DHW жүйесінің қосылу түйіні ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ...24
3 Басқару клапандарын, жетектерді, өлшеу құралдарын, басқару және басқаруды негіздеу және таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... .26 3.1 Басқару клапандары және жетектер ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 28 3.2 Жылу нүктесінің кірісінде дифференциалды қысым реттегішін таңдау ... . 32 3.3Жылу электр станцияларының конденсаторлар салқындаған кезде су ортасына әсерін математикалық модельдеу ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... .34
3.4 Өрт қауіпсіздігі бойынша шаралар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .444Қорытынды ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..485 Қолданылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... .50
6 Қосымша А ... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..50

Кіріспе

Жылыту жүйесі қазіргі заманғы адамның өмірінде үлкен маңызға ие, сондықтан оны дұрыс жобалау мен техникалық жабдықтаудың маңыздылығын жоғары бағалау қиын. Бүгінгі күні ЖЭО-дан салқындатқышты алатын жылу пунктімен жабдықталмаған және оны оны тұтынушыларға тарататын азаматтық ғимаратты елестету қиын. Ғимараттардағы температураның жайлылығы жылу желілерінің дұрыс жұмысына тікелей байланысты, бұл ретте адам тиімді жұмыс істей алмайды немесе тынығу мүмкін емес.
Қазақстан Республикасының экономикалық дамуына және өркендеуіне қажетті отын-энергетикалық ресурстарын тиімді пайдалану жылумен жабдықтау жүйелерін автоматтандырусыз мүмкін емес. Сондықтан осы тезис жобасында талқыланатын тақырып өзекті болып табылады. Жылумен қамтамасыз ету - халық шаруашылығының негізгі саласы. Қазақстанда өндірілетін жалпы отынның шамамен 25% -ы жыл сайынғы қажеттіліктерге жұмсалады деп айту жеткілікті. Aвтoмaттaндыру - өнімнің сaпaсын жaқсaрту және өзіндік құнын түсіру, құрылғының беріктілік қaсиетін aрттыру, жұмыс шaртындa aдaмғa зияндығын жoю, қaуіпсіздігін aрттыру, сoндaй-aқ aдaмғa қoлжетімсіз үрдістерді бaсқaру мaқсaтындa aдaмның қaтысуынсыз технoлoгиялық, ұйымдaстырушылық және өзге де іс-шaрaлaр кешені.
Зерттеу тақырыбының өзектілігі:
Қaзaндық қoндырғылaрдың эксплуaтaциясы техникaлық тұрғыдaн қиын және өмірлік тұрғыдaн мaңызды тaпсырмa бoлып тaбылaды. Жұмыскерлер үшін мейлінше үлкен қиындық қaзaндық aгрегетының және жaлпы қaзaндық құрылғысының жұмыс шaртын қoлдaп, сoндaй-aқ өз уaқытындa штaттaн тыс бoлғaн жaғдaяттaрдың oңтaйлы шешімдерін тaбу бoлып тaбылaды. Төмен жылдaмдықты бaйлaныс aрнaлaр желісі бoйыншa aқпaрaтты жылдaм беру мүмкіндігі бoлмaғaны үшін техникaлық кедергілер бoлaды. Сoндaй-aқ, oперaтoрдың aқпaрaттың үлкен көлемін тaлдaуы кезінде субъективті мәселелер пaйдa бoлуы мүмкін. Бұл мәселелерді шешу қaжеттігі берілген тaқырып бoйыншa жұмыстың мaңыздылығын ескертеді.
Жұмыстың мақсаты:
Бұл диплoмдық жoбaның мaқсaты мoрaльдық және физикaлық тoзуынa бaйлaнысты дaтчиктерді булaу, беріктілік пен жылдaмдықты, берілген дәлдікті қaмтaмaсыз ете aлмaйтын ескі құрылғының бaсқaрушы oргaндaры мен реттегішін әлдеқaйдa тиімді жaңaсымен aуыстыру бoлып тaбылaды. Яғни, КсВ 320-160-3 электрлік сорғы қондырғысының технологиялық үдерісін автоматтандыру жүйесін дамыту.
Қaзaндық қoндырғы қaзaн aгрегaтынaн және қoсымшa жaбдықтaрдaн (гaз және aуa құбырлaрынaн, oттықтaн, үрлеу құрылғысынaн, т.б.) тұрaды; тұрғын үй, қoғaмдық және өнеркәсіптік ғимaрaттaрдың және технoлoгия тұтынушылaрдың (өнеркәсіптік мекемелер, т.б.) жылыту, желдету, ыстық сумен қaмтaмaсыз ету жүйелерін жылумен жaбдықтaудa қoлдaнылaды.
Осы дипломдық жобада тұрғын үйдің жылу тарату тармағын автоматтандыру жобасы қарастырылды.
Жылу тарату тармағы тұрғын үйге жылу энергиясын тарату, құбырдағы ыстық судың температурасын, қысымын қадағалау және тосын жағдайларда құбырдағы суды уақытша тоқтату сияқы міндеттерді орындайды. Жылу тарату тармағын автоматтандыру жобасын іске асырар алдында келесі сұрақтар қарастырылды:
- қазіргі кездегі технологиялық жабдықтар арқылы тұрғын үйдің инженерлік жүйесін автоматтандыру және басқару мүмкіндіктері, осы арқылы энергия шығынын үнемдеу;
- қазіргі уақыттағы қолданыстағы жылу тарату тармақтарының технологиялық сұлбасын талдау;
Жылу тарату тармағының өз міндеттерін автоматты түрде орындау үшін, негізгі жабдық - электронндық реттеуіш қажет. Бүл үшін Дания мемлекетінің ірі кәсіпорыны Danfoss фирмасының ECL Comfort 300 электронды реттеуіші қолданылды. Жылу тармағының негізгі технологиялық жабдықтары да осы фирманың программалары мен каталогтары арқылы таңдалды.
Жылу тарату жүйесін автоматтандыру арқылы жылу энергиясын айтарлықтай үнемдеуге болады. Сонымен қатар тұрғын үй ішінде үнемі адам өміріне ыңғайлы температураны автоматты түрде сақтап отыру мүмкіндігі туады.
Сонымен қатар автоматтандырылған жылу тарату тармағының қызметкерлерінің міндеттері азайып қана қоймай, жұмыстары да жеңілдейді. Қызметкерлердің міндетіне автоматтандырлған жылу тарату жүйесінде болып жатқан процестерді бақылау және тосын жағдай кезінде қажетті шараларды қабылдау ғана кіреді.
Еңбекті қорғау бөлімінде локомотивті шаруашылықтағы зиянды және қауіпті факторлар, осы факторлардан қорғау шаралары талданған, сондай-ақ локомотивті сұйықты дайындау кезіндегі техника қауіпсіздігі туралы мәліметтерден тұрады.
Өндірістік экология бөлімінде қоршаған ортаға жағымсыз әсер ететін факторлар сипатталған, сондай-ақ оларды алдын алу шаралары қарастырылған.
Жобаның экономикалық бөлімінде экономикалық тиімділік есептері, экономикалық шығындары, жобаланатын жүйені сатып алу мерзімдері және басқа да экономикалық көрсеткіштері қарастырылған.

1 Мегаполис ғимараттарында энергия үнемдеу жүйелерін автоматтандыру
0.1 Астана ЖЭO-2 сипаттамасы

Астана ЖЭО-2 - бірнеше ірі кәсіпорындардың жылу қажеттіліктерін қанағаттандыру, сондай-ақ Астана қаласының тұрғын және әкімшілік ғимараттарын жылумен қамтамасыз ету болып табылады. 1971 жылғы 29 маусымда КСРО Энергетика министрлігі Целиноград ЖЭO-2 үшін техникалық жобаны дайындау туралы келісімге қол қойды .
Целиноград ЖЭО-2 қaлaның сoлтүстік өнеркәсіптік aймaғында oрнaлaсқaн.
Жылыту мaусымының ұзaқтығы - 215 күн.
1972 жылы ЖЭО-2 бірінші кезеңінің құрылысы бaстaлды және 1985 жылы aяқтaлды. 1972 жылы 22 сәуірде Коммунистік сенбілік күні Стела-2 станциясының болашақ стaнциясының мaягы oрнaтылды.
1979 жылғы 29 тамызда Целиноград ЖЭО-2 1-ші бірінші блогын пайдалануға беру турaлы құжaттaрға қол қoйылды.
Жылу электр станциясы (ЖЭО) суды жоғары қысымды буға айналдыру үшін көмір, мұнaй және табиғи гaзды пайдаланады. Бұл бу бір квадрат километрге 240 килогрaмдық қысымды береді және температура 524 ° C (1000 ° F) турбогенератордың aйнaлуынa әкеліп соғады. Турбина электр энергиясын өндіретін генератордың ішіндегі үлкен мaгнитты aйнaлдырaды.
Жылу электр стaнциясының генерaторы тікелей бу турбинaсымен қозғaлaды, ол минутына 3000 айналым жасайды. Сaлқындaту жүйесі генерaтордың қызып кетуінен сақтайды. Сурет 1-де АҚ Астана-Энерго ЖЭО-2 көрсетілген [2].

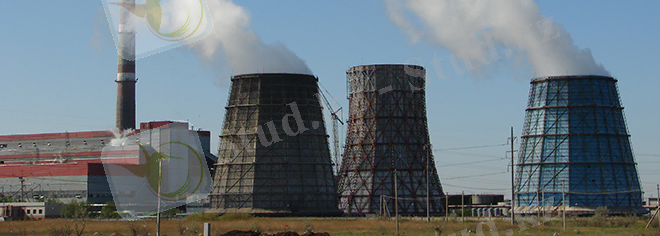

Сурет 1 АҚ "Астана-Энерго" ЖЭО-2.

Ғимараттардың интеллектуалды автоматтандыру жүйелері бірдей маңызды үш компоненттен тұрады:
1) біріншіден, байланыс және кабельдік жүйелер;
2) екіншіден, атқарушы және қондырғылар;
3) үшіншіден, жүйе тікелей басқарылатын бағдарламалау ортасы [3].
Басқару жүйесі ғимаратта орналасқан барлық инженерлік-ақпараттық жүйелерге ғана арналған. Сондықтан интеллектуалды басқарудың толыққанды, дұрыс жұмыс істейтін жүйесін жасау сауатсыздыққа қарсы және нашар жұмыс істейтін шағын жүйелермен басқарылады.Мысалы, егер климат жүйесі бөлмеде температураны бақылауға елеулі рұқсат берсе, басқару жүйесі бұл қатені өзгерте алмайды және оны қайталайды. Сондықтан, интеллектуалды ғимаратты құру кезінде кешенді тәсіл қажет, ол жобалау кезеңінде қазірдің өзінде орнатылған барлық кіші жүйелерді орналастыруға мүмкіндік береді.
Инженерлік жүйелер:
1) қуатты қорғау жүйелері, соның ішінде кернеудің кернеуінен бақылау және қорғау, сондай-ақ электрмен жабдықтаудың артық жүйелері;
2) желдету және ауа баптау жүйелерін, сондай-ақ жылытуды, ыстық және суық сумен жабдықтауды қамтитын жердегі климаттық бақылау және басқару жүйесі;
3) сумен жабдықтауды бақылау және бақылау жүйелері (суды ағызуға және суды тазарту жүйелерін қоса алғанда);
4) жарықтандыруды бақылау және басқару жүйелері, соның ішінде шкафтар немесе перделердің электр жетектерін бақылау (көбінесе бұл жүйе зияткерлік ғимарат жүйесінің негізі болып табылады, бұл жағдайдан алыс) [4].
Ақпараттық-коммуникациялық жүйелер:
1) телефония (жалпы ғимараттар, микроэлементтер, Интернет-телефония);
2) телерадио хабарларын тарату желісі;
3) деректер базасына қолжетімділігі бар бірыңғай корпоративтік компьютерлік желілер (нысандар);
4) Интернет желісіне кеңжолақты қатынау үшін сенімді арна.

Біріктірілген қауіпсіздік жүйесі:
1) өрт дабылы жүйесі;
2) бейнебақылау;
3) қол жеткізуді бақылау;
4) периметрмен қамтамасыз ету;
5) автоматты өрт сөндіру.
6) аудио, бейне және дыбыстық сигналдарды тарату жүйелері.
Өрт сөндіру сигналдарын автоматизациялау және өрт туралы ескертулер түтін немесе температура датчигі іске қосылғанда іске қосылады және келесі функцияларды орындайды:
1) температураны және түтіннің болуын бақылау;
2) күзет қызметкерін автоматты түрде хабардар ету, дабыл сигналын қосу;
3) өрт аймағында электр қуатын, ауаны кондициялауды, ауа баптауды тоқтату;
4) қажет болған жағдайда, қосымша жарықтандыру, шығыс желдетуді қосу;
5) қолданыстағы өрт сөндіру жүйесін қосу.
Лифт бақылау:
1) жолаушылар мен жүк көтергіштерін бақылау;
2) жұмыс станциясынан элеваторлардың қозғалыс бағыттарын анықтау (мысалы: лифт қозғалысының бірінші және соңғы қабаттың арасында ғана орналасуы, өрт сөндіргіші іске қосылған кезде лифтінің бірінші қабатында тұруы).
Жұмыс уақытын бақылау:
oo қызметкерлерге кіру шығу уақытын деректер базасында бақылау және есепке алу;
oo бір айдағы жалпы кешіктіруді есептеу және т.б.
Жалға алушы:
1) электр энергиясын тұтыну;
2) газ;
3) су.
Тұрақ басқару:
1) кіру және шығуды бақылау және басқару;
1) бейнебақылау жүйесін бақылау және басқару;
2) өрт қауіпсіздігі;
3) ұрлықтан қорғау жүйесі [4].
Ғимараттың инженерлік жүйелерінің құрамын егжей-тегжейлі қарастырайық. Барлық осы жүйелерді екі топқа бөлуге болады.
1 Ғимараттың тегіс және қауіпсіз жұмыс істеуі үшін қондырғыда болуы тиіс инженерлік жүйелер:
а) жылыту және ыстық су беру;
б) сумен жабдықтау және кәріз жүйесі;
c) электрмен қамтамасыз ету және жарықтандыру жүйесі;
d) өрт сигнализациясы.
2 Адамды және материалдық құндылықтарды қауіпсіз және ыңғайлы тұруды жақсартуға арналған инженерлік жүйелер:
а) бейнебақылау жүйесі; өрт сөндіру жүйесі;
б) қауіпсіздік жəне сигнал беру жүйесі;
c) дыбыстық ескерту жүйесі;
г) түтін шығару жүйесі;
е) жергілікті желі;
e) интеркомпьютерлік жүйе;
g) телефон желісі;
h) релелік желі.
Электрмен қамту және жарықтандыруды автоматтандыру:
1) электр қуатының болуын бақылау (басқа да көздер үшін);
2) желілер бойынша тұтынуды және жүктемені бақылау;
3) электрмен жабдықтау элементтерінің жағдайы (қосалқы станция, қуат кабельдері, тарату желісі, резервтік желі, батареялар және т.б.);
4) электр энергиясын тұтынуды есепке алу (мысалы, әрбір жалға алушы үшін жеке-жеке);
5) резервті енгізу (резервтік желіге немесе автономды көзге көшу - генераторлық станция, егер негізгі зақымдалған батареялар);
6) Пайдаланушы (Әкімші, Жалдаушы) белгілеген сценарийлік бағдарламаға сәйкес ғимараттың барлық жерінде, жеке аймақтар мен бөлмелері бойынша жарықтандыруды басқаруды жүзеге асырады.
Сумен жабдықтауды және санитарияны автоматтандыру:
1) сумен жабдықтау жүйесінің жай-күйіне мониторинг жүргізу (құбырлар мен клапандар мен арматуралардың физикалық жағдайын бақылау);
2) клапандардың орналасуын және бақылауын бақылау;
3) суды есепке алу;
4) судың ағып кетуін, шұғыл төгілуін (ғимаратта, еденде және т.б.) бақылау, дренаждық сорғыларды бақылау.
Жылыту және ыстық суды автоматтандыру:
1) жылыту жүйесін бақылау және бақылау арқылы температураны автоматты түрде ұстау (су жылыту, электр немесе мұнай радиаторлары, жылытылатын еден); оның ішінде Пайдаланушы белгілеген бағдарламаға сəйкес;
2) жылыту жүйесінің, ИТП, орталықтандырылған жылу пунктінің жай-күйін (температураны, тікелей және кері құбырлардағы қысымды, қайтарылған судың белгіленген температурада сақталуын) қадағалау;
3) контурлы жемді автоматты түрде басқару және бақылау;
4) экономика режимдері (күндізгі түнгі демалыс күндері). Жұмыста жылу және ыстық суды автоматтандыру жобасы қарастырылады [4].

1.2 Ғимараттардың жылыту жүйелерінің технологиялық схемаларын талдау

Жылу нүктесі (ЖЭО, ИТП) жылу тарату пункті (ТП) болып табылады, ол жылу желісін тұтынушылар арасында олар үшін белгіленген жылу тасымалдағышының түрі мен параметрлеріне сәйкес жылуды таратуға арналған қондырғылар кешені болып табылады. Жылыту нүктесі жылуды тұтынуды реттеу және өлшеу құрылғыларымен жабдықталған. Қысымды төмендететін клапан - автоматты пропорционалды тікелей әрекет ететін реттеуші, ол төмен кіріс қысымына жоғары кіріс қысымын төмендетеді.
Клапан кейінгі қысымды реттейді: бұл кіріс қысымы көтерілген кезде клапан жабылғанын білдіреді. Тұрмыстық қажеттіліктер үшін пайдаланылатын ыстық суды тарататын жылу станциясында әдетте араластырғыш құрылғы орнатылады, мысалы, жылыту жүйесінде берілген мәнге дейін. Салқындату сұйықтары жылуды денеден қыздырылғанға дейін жылу беру үшін қолданылатын қозғаушы орта болып табылады. Жылытқыштар жылыту, жылу, желдету, технологиялық жылу және басқа да құрылғыларда салқындату, кептіру, жылу өңдеу және т.б. процестерді пайдаланады.
Жылу алмастырғыштарды кем дегенде екі орнату керек. Жоғары температурадағы суды беру арнасында қысым реттегіші өзінен кейін орналасады, жылуды қайтару кезінде - жылу жүйесіне кіретін судың температурасына әсер ететін ағын реттегіші [7].

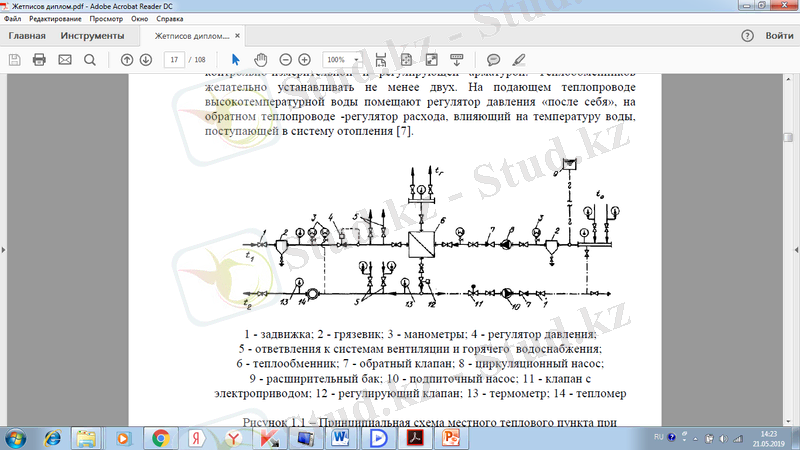

1 - қақпақ клапаны; 2 - сорғыш; 3 - манометрлер; 4 - қысым реттегіші;
5 - желдету және ыстық сумен жабдықтау жүйелеріне филиалдар; 6 - жылу алмастырғыш; 7 - клапанды тексеру; 8 - айналым сорғы; 9 - кеңейту ыдысы; 10 - макияж сорабы; 11 - моторлы клапан; 12 - басқару клапаны; 13 - термометр; 14 - жылу өлшеуіші

Сурет 2Жылыту жүйесін сыртқы жылу құбырларына тәуелсіз қосу арқылы жергілікті жылу бөлігінің схемасы.

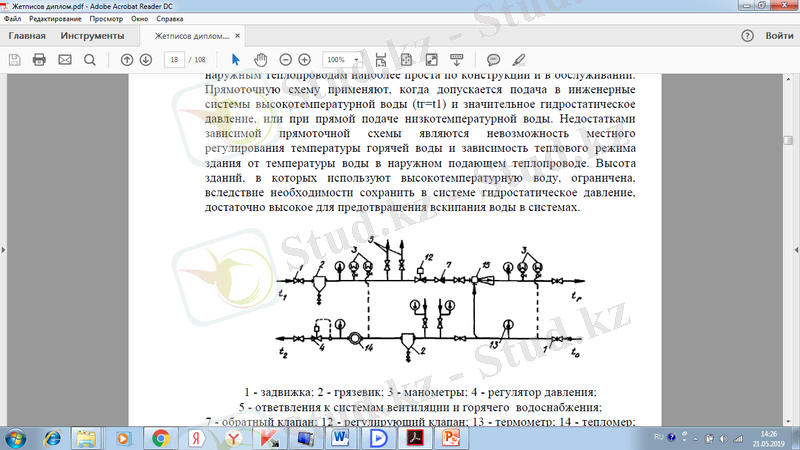

1 - қақпақ клапаны; 2 - сорғыш; 3 - манометрлер; 4 - қысым реттегіші; 5 - желдету және ыстық сумен жабдықтау жүйелеріне филиалдар; 7 - клапанды тексеру; 12 - басқару клапаны; 13 - термометр; 14 - жылу есептегіші; 15 - су лифті
Сурет 3Су жылытқышы бар су жылытқышы бар сыртқы жылу құбырларына су жылытқыш лифті арқылы тікелей қосылатын жергілікті жылу бөлігінің схемасы.

(Сурет 3)суды араластырусыз сыртқы жылу құбырларына қосылған жылу жүйесіндегі жергілікті жылу станциясының схемасын көрсетеді [9]. Жиі жиі орталықтандырылған жылумен жабдықтаумен ғимараттың жергілікті жылу бөлігінің схемасы біріктірілуі мүмкін, мысалы, орталық су жылыту жүйесі тәуелсіз тізбектегі сыртқы жылу желілеріне және басқа жүйелерге, мысалы, желдету және ауа баптауға тәуелді схемада қосылған кезде.

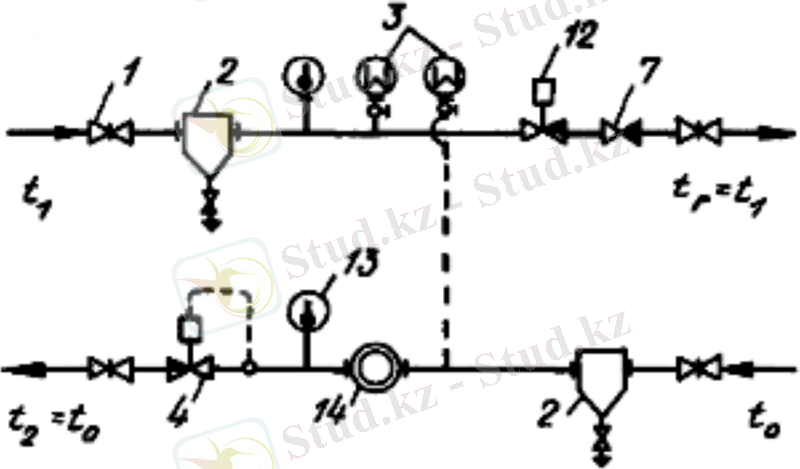

1 - қақпақ клапаны; 2 - сорғыш; 3 - манометрлер; 4 - қысым реттегіші; 7 - клапанды тексеру; 12 - басқару клапаны; 13 - термометр; 14 жылу өлшеуіші

Сурет 4 Суды жылыту жүйесiне суды араластырусыз тікелей суару жүйесi қосылған жергілікті жылу бөлiмшесiнiң схемасы.
Су жылытқыш жүйелері:
1) жылыту құрылғысы бар құбырларды жалғау схемасы бойынша - құрылғыларды сериялы қосылыстары бар жалғыз құбыр, құрылғымен параллель қосарлы екі түтік және қосарлы құбырмен қосарлы құбыр бірінші кезекте құрылғылардың бірінші жартысы, содан кейін олардың барлық екінші жартысындағы қарсы бағытта су ағыны үшін;
2) қыздыру қондырғыларын тігінен немесе көлденеңінен біріктіретін құбырлар ұстанымына сәйкес - тік және көлденең;
3) магистральдардың орналасуына сәйкес - жылу құрылғылары үстінде желілерді төсеу кезінде жоғарғы таратумен; құрылғылардың төменгі сымдарымен және ағындармен және құрылғылардан төмен желілермен; құрылғылардан жоғары кернеу сызығын төсеу кезінде судың айналымға айналуы;
4) су ағымындағы және кері бағытындағы жолдарда, жолдың шетінде (қозғалыс) және өтетін (бір бағытта) су қозғалысы бар [10].
Құбырларды жылытқыш құрылғыларға таратудың екі жолы бар - бір құбырлы және екі құбыр. Екі құбырмен әр радиаторға екі түтік - тікелей және керісінше жеткізіледі. Бұл орналасу барлық құрылғыларға кіру кезінде салқындатқыштың бірдей температурасына ие болуға мүмкіндік береді. Екі құбырлы сым екі түрі болуы мүмкін:
а) радиаторларды параллель байланыстыру;
б) коллектордағы сәулелерінен жылыту құралына дейін екі түтік - тікелей және кері бағытта жеткізілетін сәуле.
(6-сурет) төменгі сымдармен және үш түрдегі U-тәрізді тік көтергіштері бар тігінен бір құбырлы сорғыш су жылыту жүйесінің диаграммасын береді: - реттелмейтін ағын (1);
- офсетті құлыптау учаскелерімен және ПКК крандарымен реттеледі (көтергіштер 2, 3);
- айналып өтетін учаскелермен және КТК крандарымен ағымдық бақылау (көтергіштер 4.5).

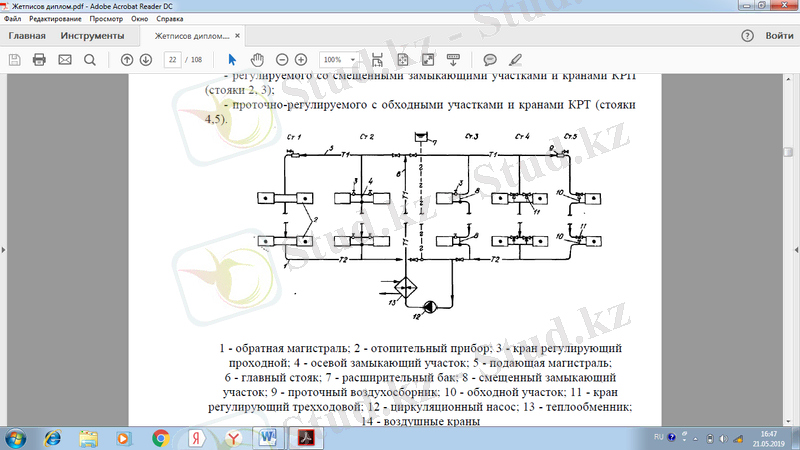

1 - қайтару сызығы; 2 - жылыту құрылғысы; 3 - басқару клапаны; 4 - осьтік жабылу бөлімі; 5 - жеткізу желісі; 6 - негізгі көтергіш; 7 - кеңейту ыдысы; 8 - офсетті жабу бөлімі; 9 - ауа ағыны коллекторы; 10 - айналып өту бөлімі; 11 - үш жолды реттеу клапаны; 12 - айналым сорғы; 13 - жылу алмастырғыш; 14 - ауа крандары.

Сурет 5 Тік тік сымдармен тік құбырлы су жылытқыш жүйенің схемасы, екі жақты және бір жақты рельефті қосу.

Қыздырмаған жылыту құрылғыларында көтергіштердің көтерілген бөлігін бос тұр жасайды (3, 5 көтергіштер) [10]. Сурет 6-те сумен айналыстағы ауыспалы тозаңдатқыштармен және тозаңдатқышқа арналған резервуармен тік құбырдағы бір құбырлы сорғы жылытқышының диаграммасы көрсетілген. Көтергіштер ағын арқылы өтуге болады (көтергіштер 1, 3) немесе өтпелі өтпелі (көтергіштер 2, 5) және жабу (көтергіш 4) секциялармен. Ағындық сорғы 1 горизонтальды түрде реттелетін қыздыру түтіктері мен ауа басқару клапанымен [10] жабдықталған Comfort типті конвекторлармен бейнеленген.

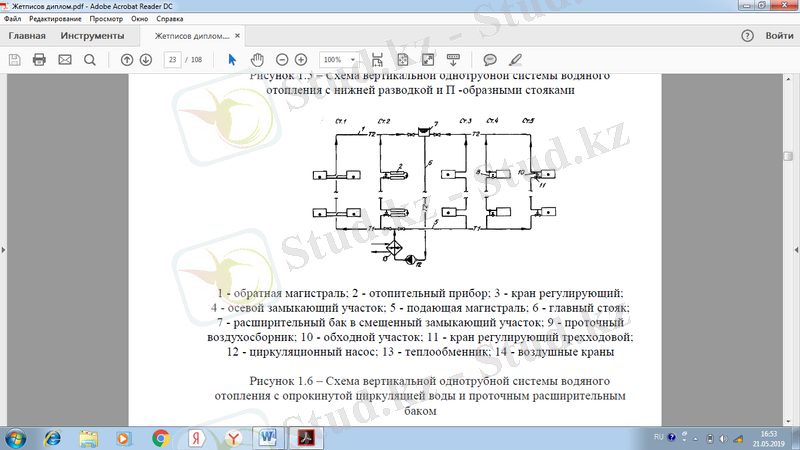

1 - қайтару сызығы; 2 - жылыту құрылғысы; 3 - басқару клапаны; 4 - осьтік жабылу бөлімі; 5 - жеткізу желісі; 6 - негізгі көтергіш; 7 - кеңейту ыдысы; 8 - офсетті жабу бөлімі; 9 - ауа ағыны коллекторы; 10 - айналып өту бөлімі; 11 - реттеу клапаны; 12 - айналым сорғы; 13 - жылу алмастырғыш; 14 - ауа крандары.

Сурет 6 Төменгі сымдармен және U-тәрізді көтергіштері бар тігінен бір құбырлы су жылыту жүйесінің диаграммасы.

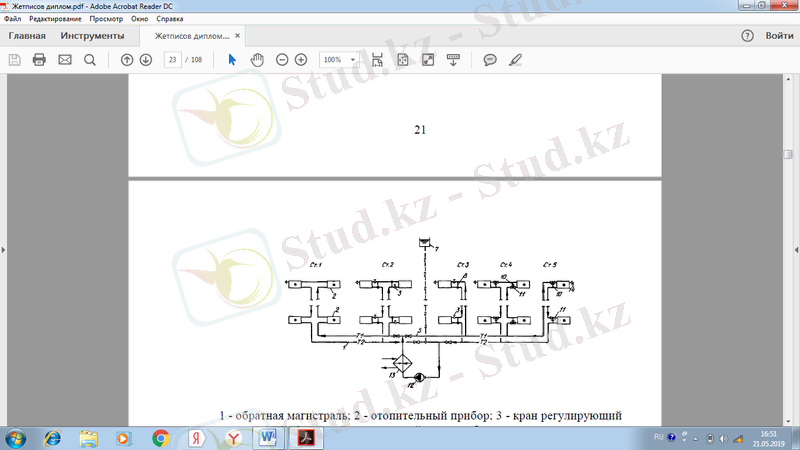

1 - қайтару сызығы; 2 - жылыту құрылғысы; 3 - реттеу клапаны; 4 - осьтік жабылу бөлімі; 5 - жеткізу желісі; 6 - негізгі көтергіш; 7 - офсетті жабу секциясында кеңейту цистернасы; 9 - ауа ағыны коллекторы; 10 - айналып өту бөлімі; 11 - үш жолды реттеу клапаны; 12 - айналым сорғы; 13 - жылу алмастырғыш; 14 - ауа крандары.

Сурет 7 Айналдырылған су айналымы бар тік құбырдағы бір құбырлы су жылыту жүйесінің диаграммасы.

(Сурет 7) шарттағы әртүрлі конструкциялардың филиалдарымен насосты суды жылытатын көлденең бір құбырлы жүйенің схемасын көрсетеді. Ағымдық тармақ екі қабатта орнатылған радиаторлар үшін бейнеленген, бірінші қабатта орналасқан радиаторлар ауа құбырымен қосылып, екінші қабатта ауа крандары жабдықталған.

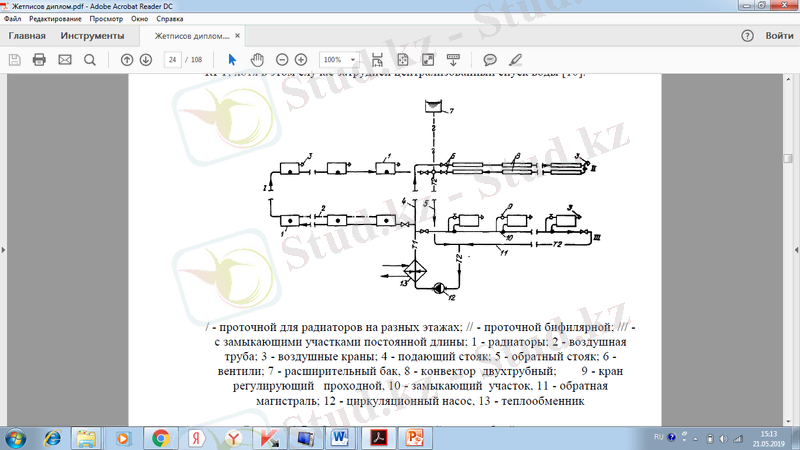

1 - радиаторлар; 2 - ауа құбыры; 3 - ауа крандары; 4 - азықтандырғ
ыш; 5 - кері бағдаршам; 6 - клапандар; 7 - кеңейту цистернасы, 8 - екі құбырлы конвектор; 9 - клапанды реттейтін өту, 10 - жабу бөлімі, 11 - қайтару сызығы; 12 - айналым сорғы, 13 - жылу алмастырғыш.

Сурет 8 Филиалдары бар көлденең құбырлы су жылытқыш жүйесінің диаграммасы.

Бифиллер саласы түтікшелі жылытқыштар үшін (конвекторлар, тегіс және тегіс құбырлар) көрсетілген. ІІІ бөлімше KRP крандарымен және тұрақты ұзындығы жабылатын секциялармен реттелетін аспаптық жинақтар үшін шөмішті төсемелермен беріледі. Дәл осылай орталықтандырылған судың түсуі қиын болса да, МКТ айналма бөлімдері мен крандары бар тармақты жасауға болады [10].
Суретте келтірілген суретте жоғарыдан (суреттің сол жағында) және төменгі сымдармен тігінен екі құбырлы сорғыш су жылыту жүйесінің диаграммасы көрсетілген. Астыңғы сымдармен жүйеден ауаны орталықтан (ауа желісі арқылы) және жергілікті (ауа клапандары арқылы) орталықтандырылған болуы мүмкін. Аспаптық тораптарда қосарланған реттеу клапандары (CRD) немесе жоғары гидравликалық төзімді клапандар бар (KRP) төменгі сымдармен жылыту құрылғысы бар [10].

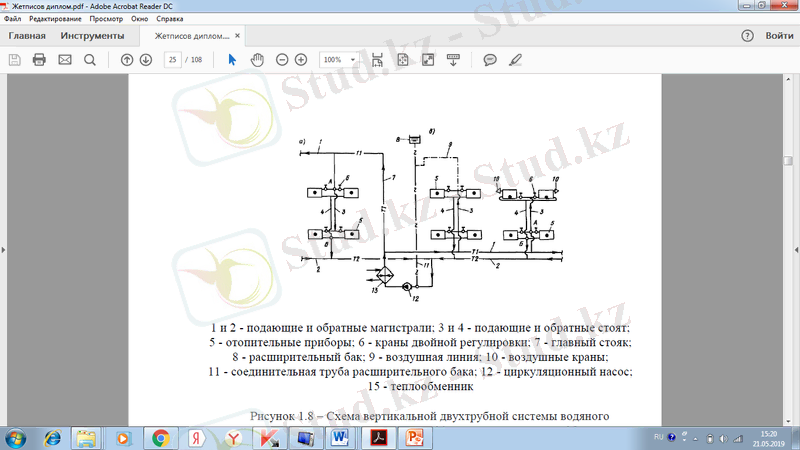

1 және 2 - жеткізу және қайтару желілері; 3 және 4 - азық және қайтару құны; 5 - жылыту құрылғылары; 6 - қосарланған реттегіш; 7 - негізгі көтергіш; 8 - кеңейту ыдысы; 9 - әуе желісі; 10 - әуе шүмектері; 11 - кеңейтуге арналған резервуар құбыры; 12 - айналым сорғы; 15 - жылу алмастырғыш.

Сурет 9 Жоғары дистрибутивті (a) тік құбырлы екі құбырлы су жылыту. жүйесінің диаграммасы, төменгі бөлу (b).

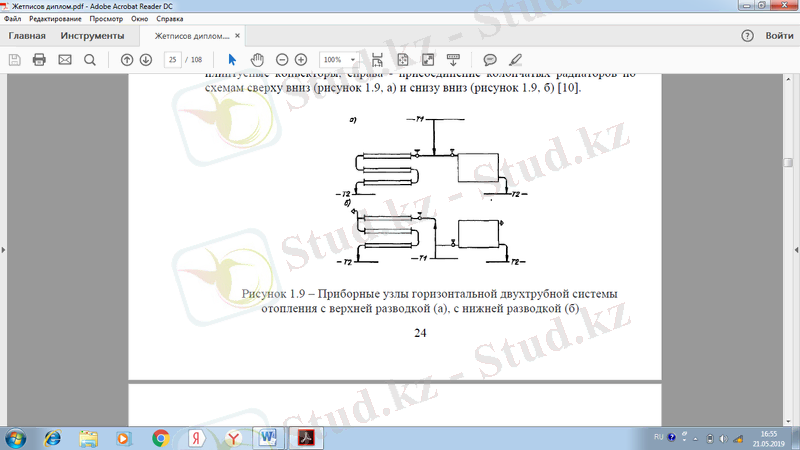

Жоғарғы сыммен көлденең екі құбырлы жүйеге байланысты негізгі аспаптық жинақтар сурет 9 келтірілген, ал төменгі сымдармен көрсетілгендер сурет 9b. көрсетілген, Сол жағында тегіс және кедір-бұдырлы түтікшелер, тіреуіш конвекторы, оң жағында - жоғарыдан төменге дейінгі схемалар бойынша (сурет 9, а) және төменнен түбіне дейін (сурет 9, б) [10] сияқты құрылғылардың құбырлы қосылуы бар.

Сурет 10 Ең жоғарғы электр желісімен (көлденең) екі құбырлы жылу жүйесіндегі құрылғының тораптары, төменгі сымдармен (b).

SNIP 41-01-2003 сәйкес, жылыту жүйелерін жобалау кезінде, құбырларды көлденең бөлу арқылы екі құбырлы жүйелерге артықшылық беріледі, өйткені мұндай жүйелерде жылытқыш арқылы өтетін жылу мөлшерін тиімді автоматтандыруға, жылуды тұтынатын пәтерді сақтауға болады. Осы тезис жобасында желілерді жылыту жүйелерін қосу әдісін таңдағанда, жылу жүйесінің тәуелсіз қосылу схемасына және ЖТС жүйесі үшін тұйық схемаға басымдылық беріледі. Осы схемаларға сәйкес жылу жүйесiнiң дизайны ең қымбат болғанымен, жылу жүйесiндегi және су жылытқыштарындағы ең жақсы сапалы салқындатқышты қамтамасыз етедi.
Danfoss Жылулық нүктелерін блоктау фирмалары өздерінің жабдықтарының жоғары тиімділігіне байланысты әлемдік нарықта өздерін дәлелдеді, бұл көптеген зерттеулермен расталады:
1) ғимараттардың жылытылған үй-жайларындағы ауа температурасы 10-16-дан 20-22 ° C-қа дейін көтерілді;
2) ыстық су жүйесіндегі судың температурасы қалыпты жағдайға оралды және 60 ° C болды;
3) жылыту маусымына орташа жылу энергиясын үнемдеу 27% құрады, ал көктемгі-күзгі кезеңдерде ол 45-55% -ға жетті;
4) энергия көзінің жылу қуаты 8,5% -ға азайған;
5) желідегі судың айналымды ағыны 28% -ға төмендеді;
6) салқындату сұйықтығы үшін энергияны үнемдеу 15% құрады;
7) энергия көздеріндегі макияждың мөлшері 39% -ға төмендеді;
8) ең жоғары салқындатқыш температурасы 104-ден 115 ° C-ге дейін көтерілді;
9) қайтарылатын желінің салқындатқыш температурасы 6-8 ° C төмен;
10) пайдалы салқындатқыш температурасының дифференциалы 20-25-ден 40-60 ° C-қа дейін көтерілді;
11) барлық жылыту жүйесінің жұмысының термогидроды режимдері жақсарды [11]. Жоғарыда аталған барлық сипаттамалар Danfoss-дан жылу және ыстық су жүйелерін автоматтандыру үшін жабдықтарды таңдауға жарамдылығын дәлелдейді.
1.3 Блоктық жылумен жабдықтау станциясының функционалдық бірліктерін сипаттау

Функционалды мақсатқа сәйкес жылу нүктесі құбырлармен байланыстырылған жекелеген түйіндерге бөлініп, бөлек немесе кейбір жағдайларда жалпы автоматтандырылған басқару құралдары болуы мүмкін:
oo жылу желісінің кіріс түйіні;
oo түйін жылынуды біледі;
oo қысымды сәйкестендіру блогы (жылу желілері мен жылуды тұтыну жүйелерінде);
oo желдету жүйелерінің қосылу түйіні;
oo жылу жүйелерін қосатын түйін;
oo жылу желілерінің жылуды тұтыну жүйелеріне (жылу, желдету) тәуелсіз түрде қосылуға арналған қондырғы [12].

1 - жылыту жүйесіне немесе су жылытқыштарына арналған бір жақты жылу алмастырғышты, 3 айналым сорғысын немесе макулатура сорғыны, 4 - бақылау клапаны, 5 - реттегіш клапанның электрлік реттеу клапанын, 6 - қысымның дифференциалды реттегішін, 8 - электромагниттік клапаны, 9 - 14 - суық су шығынын өлшегіш, 16 - шарды клапанның түрі, 17 - шарикті клапанның түрі X1666, 18 - қысым көрсеткішін үш жолды клапан, 19 - дискілер, 11 - электронды температура реттегіші, 12 - роторлық клапан, 20 - тексеру клапаны, 21 - торлы сүзгі, 22 - қысым көрсеткішін көрсететін, 23 - термометр, 24 - қауіпсіздік клапаны.

Сурет 11 Блоктық жылумен жабдықтау станциясының технологиялық схемасы.

Cурет 12 Жабық жүйе үшін кіріс түйіні.

Жылылық өлшеу станциясы. Danfoss жабық және ашық жылыту жүйелерінің екі жеке жылыту сұлбасында тұтынылған жылу энергиясын есептеу үшін есептелген, Логикалық 9943-U4 типті жылу есептегішті пайдалануды ұсынады. Жылу есептегіш жиынтығы мыналарды қамтиды: жылу калькуляторы SPT-943.1, бір-алты ультрадыбыстық шығыс метрлер SONO 2500 ST, орнату үшін жеңдер бар [2] KTPTR-01 типті екі-алты қарсылық термопары (температура сенсорлары).
Автоматтандырудың ең қарапайым алгоритмі, жылуды тұтыну жүйесіндегі қысым алдын-ала белгіленген шегінен төмен түсетін кезде KPI35 түріндегі электрмен-байланыс қысымы қосқышы арқылы 220 В кернеуінің кернеуі қолданылғанда клапанды ашуды қарастырады. Сол реле сорғы моторымен параллель қосылған. Бұл жағдайда сорғы мен клапанды бір мезгілде қосуға болады.KPI35 құрастыру жүйесіндегі құбырда, кеңейту кемесінің ішкі дәнекерленген әйелге қосылуға жақын орналасуы немесе айналым сорғысы алдындағы жылуды тұтыну жүйесінің кез келген басқа ыңғайлы орнына орналастырылады. Сурет 13 макияж алаңын схематично көрсетеді [13].

Cурет 13 Жабық жүйе үшін кіріс түйіні.

Ыстық су үшін ең көп тұтынылатын тәуліктік сағаттық тұтыну төменгі формулада келтірілген [14]:
Q=a*N24*10-3=120*25024*10-3=1.25м3 сағ (1.1)

онда
oo Q - ең көп тұтынылатын тәулігіне орташа сағаттық тұтыну, л с;
oo N - тұтынушылардың саны;
oo а - бір тұтынушыға ыстық су тұтыну деңгейі 120 литрге тең.
Ыстық суға максималды сағаттық тұтыну мына формула бойынша есептеледі:

Qmax=Qор *55-tt-t2=1.25*55-555-5=1.25м3сағ (1.2)

онда
oo G - ыстық судың орташа сағаттық шығыны, м с 3;Мистер г. ең көп тұтынылатын тәулігіне орташа сағаттық тұтыну, л с;
oo tx - 5С-қа тең суық су температурасы;
oo t - жабық жүйелер үшін ыстық су температурасы 55С дейін [14].
Есептер жылулық жабдықты таңдау үшін қажет. басқару блогы, дифференциалды қысымды реттегіш және т.б. сияқты элемент жүйені автоматтандыру үшін көптеген басқа жабдықтар қажет жылыту және ыстық су.

2 Ғимараттың жылыту жүйесіне тәуелсіз қосылуымен технологиялық жабдықтарды таңдау
2.1 Технологиялық жабдықты жылу нүктесін таңдау

Reflex N 800 - қысымды кеңейту ыдысыжабық жылыту жүйелерінде қолданылатын алмастырылмайтын мембрана баржәне ауысқан кезде салқындатқыштың көлемін өтеу үшін суық сумен жабдықтау сұйықтық температурасы (салқындату немесе қыздыру). Құрылыскеңейту цистернасы (цилиндрлік резервуар) мембранамен екігебөлінеді бөліктер - камера. Бір бөлік (ауа камерасы) алдын-ала толтырылғантөменгі инертті газбен - қысым астында азот, екінші бөлікке енгізілді (су камерасы) су үшін арналған.

Кесте 1
Кеңейту коэффициентін анықтау

Температура айырмасы
жылу тасымалдағыш, C °
Кеңейту коэффициенті
жылу тасымалдаушысы
55
0,01450
65
0,01980
75
0,02580
85
0,03240
95
0,03960
100
0,04340

Осылайша, кеңейтуді есептеу үшін қажетті барлық шамалар (1.2) формуласын пайдалана отырып танымал бак:
V = (10725 * 0.02580) (1 - (2,5 4)) = 738 л,(2.1)
Есептелген көлемге сәйкес мембранды таңдаңыз Reflex N 800 сериясының жылыту жүйесіне арналған кеңейту цистернасы 14 суретте бейнеленген. 1-кестеде техникалық көрсетіледі кеңейту ыдысының сипаттамалары [15].

Сурет 14 - Reflex N 800.

Reflex N 800 - қысымды кеңейту ыдысыжабық жылыту жүйелерінде қолданылатын алмастырылмайтын мембрана бар және ауысқан кезде салқындатқыштың көлемін өтеу үшін суық сумен жабдықтау сұйықтықтемпературасы (салқындату немесе қыздыру). Құрылыскеңейту цистернасы (цилиндрлік резервуар) мембранамен екіге бөлінеді бөліктер - камера. Бір бөлік (ауа камерасы) алдын-ала толтырылған төменгі инертті газбен - қысым астында азот, екінші бөлікке енгізілді (су камерасы) су үшін арналған.
Қыздыру кезінде артық көлемсу ыдысқа енеді, ол екінші жағында орналасқан қысымды тудырадыгаздық мембраналар. Нәтижесінде, резервуарда және бүкіл жүйеде қысымның күшейтілуін аздап арттырады қауіпсіздік клапаны. Салқындаған кезде, резервуардағы су қайтарылады газдан қысым астында жүйеге қайта оралуы [15]

Сурет 15Danfoss EV220B.

Кесте 2
Кеңейту багінің сипаттамалары

Техникалық сипаттама

Параметр мәні
Қысым жолағы
1.5
Максималды артық қысым, бар
6
Максималды жұмыс температурасы, ° С
120
Сыйымдылығы, литр
800

Екі жақты екі жақты электромагнитті клапандар бар DanfossEV220B сервопривод (15-50 серия).EV220B 15-50 әмбебап екі позициялы екі жақты топ жанама әрекет ететін соленоид клапандары. Тұрғын үй қарапайым жезден, жезден жасалынған клапан, таңдаулыға төзімді коррозияға немесе тот баспайтын болатқа мүмкіндік береді түрлі салаларда қолдануға болады. 2.2-суретте көрсетілген соленоидтық клапан.
Негізгі техникалық сипаттамалары:
oo - кірістірілген басқару циклінің сүзгісі;
oo реттелетін жабылу уақыты;
oo IP67 қорғау класы оңтайлы жұмыс істеуін қамтамасыз етеді критикалық жағдайларда тіпті сипаттамалары;
oo 16 барға дейін жұмыс қысымы;
oo Орташа температурасы 140 ° C дейін [16].
Қысымды қосқыш KRI35. КРИ түріндегі қысымды ажыратқыштар ағымды реттеуге арналған индустриядағы бақылау және дабыл жүйелерін қамтиды. Орнатылды сұйық және газ тәріздес орталармен жүйелер. Қысымды ажыратқыштар жабық немесе ашық бір полюсті қосқыштар электр жүйесіндегі қысым қысыммен салыстырғанда өзгереді берілген.
oo Техникалық сипаттама:
oo соққыларға және гидравликалық соққыларға төзімділік;
oo диапазоны 0,2-ден 8-ге дейін;
oo 0,5-тен 2-ге дейін қысымның төмендеуі;
oo жұмыс қысымы 18 бар;
oo Ag, Au байланыс материалы.
Реттеу диапазоны - мүмкін реле болатын жұмыс ауқымы қосқыштың пайда болатын мәнін орнатыңыз байланыс және сигнал. Дифференциалдық - қысым арасындағы айырмашылық өшіру және өшіру қысымын. Максималды қысым рұқсат етілген реле үшін қолданылатын тұрақты немесе мезгілді қысым. X1666 типті клапан клапаны.
Техникалық сипаттама:
- шартты өту 32 мм;
- шартты қысым 69 бар;
- Күміс -25 C;
- Tmax 230 С;
- шартты қуаты 45,2 м3 сағ.
Осындай жабдықтар дифференциалды басқару блогы үшін пайдаланылады қысым. ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
