Мазмұны

  1. Сәулеттік құрылыстық бөлім . . . Жалпы мәлімет . . . Құрылыс алаңының бас жоспарының шешімі . . . Ғимараттың көлемдік-жоспарлау және конструкциялық шешімдері . . . Қабырғаның жылу техникалық есебі . . . Жабынның жылу техникалық есебі . . . Сыртқы және ішкі әрлеу . . . Сумен қамтамасыз ету . . .
  2. Құрылымдық есептеу бөлімі . . . Бойлық оське тікқима байынша жарықшақ пайда болуын есептеу . . . Бойлық оське тік жарықшақтың ашылуын есептеу . . . Тақтаның иілу мөлшерін анықтау . . . Қардан түсетін жүктер . . . Желден түсетін жүк . . . Көлденең қаңқа рамасын есептеу . . .
  3. Құрылыстың технологиясы және ұйымдастырылуы . . . Құрама темірбетон конструкцияларды жинақтау жұмыстары . . . Құрылыс монтаждау кезіндегі крандардың жұмыс өнімділігі . . . Монтаждық кран қабылдау . . . Құрылыс машина механизмдер және құрал-саймандар . . .
  4. Экономикалық бөлім . . . Жалпы жағдайлар . . . Локальдық смета . . .
  5. Еңбекті қорғау, өртке қарсы іш-шаралар . . . Қоршаған ортаны қорғау . . .

Қорытынды

Қолданылған әдебиеттер


КІРІСПЕ

Құрылыста ноу-хау сияқты бағаланатын технология мен материалдарды қолдану жиілей бастады. Қазіргі таңда жоғарғы ғылыми-техникалық прогресс пен жаңа технология ғасыры деп аталып тұрған кезде құрылыс индустриясына шетелдік инвестиция таратылып, республикада мемлекеттік қана емес, сонымен қатар дүниежүзілік стандартты қанағаттандыратын жаңа құрылыс материалдарын ойластыру керек. Қазақстандағы барлық өндіріс салаларында иновациялық олқылықтарды жеңу мәселелері орын алалды. Онда өткен жылмен салыстырғанда жалпы ішкі өнімнің өсуін 3, 5 есе, оның энергия сыйымдылығын 2 есе кеміту және еңбек өнімділігін 3 есе арттыру көзделген. Тұрғын үй бағдарламасы -Қазақстанның 2050 жылдарға құрылыс алаңына айналдыру, құрылыс индустриясын қарқынды өсіруге мүмкіндік береді, еліміздің жалпы экономикалық өсуін қамтамасыз етеді.

Қазақстан Республикасының президенті Н. Назарбаевтың Қазақстан халқына жолдауы. Төртінші өнеркәсіпттік революция жағдайындағы дамудың жаңа мүмкіндіктері.

БЕСІНШІ. Құрылысқа және коммуналдық секторға заманауи технологияларды енгізу.

Жүзеге асырылып жатқан бағдарламалар арқасында Қазақстанда пайдалануға берілген тұрғын үйлердің көлемі жылына 10 миллион шаршы метрден асты.

Тұрғын үйді көпшілікке қолжетімді еткен тұрғын үй жинақтау жүйесі тиімді жұмыс істеуде.

Баспанамен қамту көрсеткіші соңғы 10 жылда бір тұрғынға шаққанда 30 процентке өсіп, бүгінде 21, 6 шаршы метрді құрады.

Бұл көрсеткішті 2030 жылы 30 шаршы метрге дейін жеткізу керек.

Осы міндетті орындау барысында құрылыс салудың жаңа әдістерін, заманауи материалдарды, сондай-ақ ғимараттардың жобасы мен қала құрылысының жоспарын жасағанда мүлде басқа тәсілдерді қолдану керек.

Ғимараттардың сапасына, экологиялық тазалығына және энергиялық тиімділігіне жоғары талап қою қажет.

Салынатын және салынған үйлер мен инфрақұрылымдық нысандарды интеллектуалды басқару жүйелерімен жабдықтау керек.

Бұл тұрғындарға қолайлы жағдай жасап, электр энергиясын, жылу мен суды тұтынуды қысқартып, табиғи монополистерді тиімді жұмысқа ынталандырады.

Заңнамаға, соның ішінде табиғи монополиялар саласын реттейтін заңдарға тиісті өзгерістер енгізу қажет.

Әкімдер тұрғын үй-коммуналдық инфрақұрылымын жетілдіру мәселесін мемлекет-жекеменшік серіктестігі негізінде белсенді шешуі керек.

Ауылдық елді мекендерді сапалы ауызсумен қамтамасыз ету үшін Үкімет бұл іске барлық қаражат көздерінен жыл сайын кем дегенде 100 миллиард теңге қарастыруы қажет.

Қала құрылысының жоспарланған алып көлемдерді, тұрғын үй қорларының толық жабдықталуы және қалалар мен тұрғын мекендерінің сәулеттік келбеттерін жақсарту, сәулетшілер мен құрылысшылардың қызметін молайтады. Ол қоғамдағы экономикалық, саяси және интелектуалды дамытудың нәтижесі ретінде, ұлттық материалды, көркемдік және рухани мәдениетінің өрбелі бір бөлшегі болып қала береді. Құрылыстар мен ғимараттартар және құрылыстық сәулет-көркемдік бейнесінің өзара байланысты сәулет өнері дамуының бір маңызды мәселесі. Ғимараттар мен құрылымдық конструкциялардың негізін қалай отырып, олар нақты қызметтік және әсемдік мақсаттарға сай келетін міндеттерді орындау үшін, қолдану кезінде құрылыс материалдары сәулеттік шығармашылыққа тән маңызға ие болады.

Қазақстан түрлі-түсті, табиғи, жасанды құрылыс материалдарына бай. Республикада жоғары сапалы сәулетті материалдарды өндіру индустриясы дамып келеді, жергілікті материалдарды шығару ұлғайтуда, жұмыс істеп тұрған мекемелерді қайта жабдықтау мен техникалық қаруландыру іске асуда, энергияны үнемдеу технологиясымен қатар өндірістік қалдықтар негізінде композициялық материалдар мен бұйымдарды шығаратын өндіріс орындары іске қосылуда, өндірістік технология мен соңғы дайын бұйымға қойылатын экономикалық талаптар өсуде, осының барлығы бұйымдар мен материалдардың сапасын дүниежүзілік стандартқа сай жақындата түседі.

Осындай құрылыс материалдары құрылып жатқан ғимараттардың сәулеттік бейнелері мен түрлерін жақсартады және құрылыс мерзімін қысқартуға мүмкіндік береді.

  1. СӘУЛЕТТІК ҚҰРЫЛЫСТЫҚ БӨЛІМЖалпы мәлімет

Дипломдық жобалау тақырыбы: «Жамбыл облысы, Игілік ауылындағы 100 орындық бала-бақша ғимаратының құрылысын жобалау».

Құрылыс ауданы III-в климаттық аудан және келесідей болып сипатталады:

ылғалдылық аймағы қалыпты;

- аудыны сыртқы есептеу температурысы - 16 0 16^{0} С;

- жел бағыты - шығыс-батыс;

- суық бескүндік орташа температура - 21 0 21^{0} С;

- топырақтың максимады қату тереңдігі - 0, 8 м;

- жылу беру кезіндегі ұзақтығы Z = 168тәулік.

- қар салмағы II- аудан үшін - 1, 20 кПа (есептеу) ;

- жел жылдамдығы V желді аудан үшін - 0, 60кПа (нормалды) ;

- құрылыс ауданның сейсмикасы -7балл.

Құрылыс алаңындағы инженерлік-геолгиялық элементтері:

Іргетас ойындағы негіз - саздақ топырақ; қабат қалыңдығы 2, 0-2, 5м, одан төменгі бөлігі тығыз топырақ қабаты. Жер асты сулары 2, 5-3, 0м тереңдікте орналасқан, олардың көтеріліп түсу амплитудасы - 1м. Жер асты сулары агрессиялы емес. Көпшілік желдер оңтүстік жағынан соғады. Салынатын ғимарат электр қондырғыларымен қамтамасыз етіледі.

  1. Құрылыс алаңының бас жоспарының шешімі

Жобаланып отырған ғимарат құрылыс алаңы Жамбыл обылысы, Игілік ауылында орналасқан. Жобаланған бала-бақша жобалау құрылысында Игілік ауылынының орталығынан орын алады. Мұнда жан-жақты елді мекеннен адамдардың және көліктің қатынауы қамтамасыз етілген.

Алаң релефі тыныш, оңтүстікке қарай біріңғай ылди, биіктіктің абсолют белгілері ауыспалы түрде 1, 0м. Жерді тігінен тегістеу ғимарат салудың конструктивті шешімдері мен жобалаушы құрылыс алаңының гидрогеологиялық жағдайларын ескере отырып, жобалық горизонтальдарда жасалған. Бас жоспардың элементтік шешімдері МЕМСТ 21. 508-93 талаптарына сәйкес қабылданған.

Жоба 4930 м 2 м^{2} алаңға жобаланған. Санитарлы гигиеналық және эстетикалық талаптарды қамтьамасыз ету үшін барлық терриртория көгалдандырылған және жағдай жасалған. Көгалдандыру негізгі эелеметті жапырақты ағаштар мен бұтақтар болып табылады, яғни олар климаттық температураға шыдамды болып келеді.

Көліктердің жүруіне және тұрақты алаңдар мен асфальт жабынды жолдар қарастырылған.

Қоқыс тастау контейнер шаруашылық алаңында орналасқан. Шаруашылық алаңында сонымен бірге мекемені азық-түлік тасымалдау үшін қолданады.

Негізгі технико-экономикалық көрсеткіштері:

  1. ғимарат бойынша

Ғимараттың жалпы ауданы - 1432, 8 м 2 м^{2} ,

Пайдалы алаңы - 1212 м 2 м^{2} ,

Есептеу алаңы - 1007, 3 м 2 м^{2} ,

Құрылыс көлемі - 6143 м 2 м^{2} ,

  1. участок бойынша

Участк алаңы - 0, 49 га;

Құрылыс алаңы - 77, 28 м 2 м^{2} ;

Жабын алаңы - 706, 7 м 2 м^{2} ;

Көгалдандыру алаңы - 836 м 2 м^{2} ;

Құрылыс пайызы - 25%;

Көгалдандыру пайызы - 41, 2%.

1. 3 Ғимаратың көлемдік-жоспарлау және конструкциялық шешімдері

Ғимарат жоспарда күрделі пішінде жобаланған, үш тікбұрышты блоктан, өзара деформациялық тігістермен бөлінген. Әрбір блок екі қабаттан тұрады. Шатыр оралмалы. Остегі ғимарат өлшемі 32000х36000мм.

Ғимаратқа кіру көше жақтан қарастырылған, ғимараттың барлық терезесіне және кіру есіктеріне өрт және сервис көліктерінің кіруі қарастырылған.

Ғимараттың зілзаладағы құрама-моналитті нұсқада жобаланған. Функционалды қамтамасыз ету үшін ішкі суғаруға арнайы шахта қарастырылған. Сыртқы қабырға қоршаулар болып жеңіл бетоннан жасалған панель ішкі және сыртқы фактуралық қабаттардан тұрады, 20 және 15мм. Фактуралық қабат цемент-құм ерітіндісінен жобаланған орташа тығыздығы 1800кг/ м 3 м^{3} маркасы М-100. Панелдерді зауыттық талаптарда МЕМСТ II024-84 сәйкес дайындалған.

Ғимарат қабаты - 2 қабат

Отқа тұрақтылығы - II.

Ғимарат класc - I.

Көлемдік - жоспарлау шешімдері санитарлы және өртқауіпсіздік нормаларына сәйкес қабылданған. Конструктивті шешімдері және құрылыс конструкциялары құрама-монолитті темірбетоннан жасалған. Ғимарат «ҚНжЕ 2. 03. 01-84*-. Темірбетон конструкциялары» сәйкес жобаланған.

Ғимаратта қабылданған конструкциялар.

Кесте 1. 3

Құрылыс конструкциялары
Құрылыс конструкциялары: Іргетас
Құрама темірбетоннан, стақан тәрзідес, әр бағана астына, серия 1. 020. 1-2с
Құрылыс конструкциялары: Бағана
Құрама темірбетоннан, қимасы 400х400мм, тігіссіз (ғимараттың бүкіл биіктігіне), қабат биіктігі 3, 3м ғимарат үшін, серия 1. 02. 1-2с
Құрылыс конструкциялары: Ригелдер
Құрама темірбетоннан, қима биіктігі 450мм, көпқуысты аражабынды тіреу үшін, серия 1. 02. 1-2с
Құрылыс конструкциялары: Аражабын
Тақаталар көпқуысты құрама темірбетоннан, серия 1. 041. 1-2
Құрылыс конструкциялары: Жабын
Тақталар құрама темірбетоннан көпқуысты, серия 1. 041. 1-2
Құрылыс конструкциялары: Баспалдақтар
Құрама темірбетоннан марш алаңдарымен серия 1. 050. 1-2.

1. 4 Қабырғаның жылу техникалық есебі

Есеп ҚНжЕ 23-01-99 «Құрылыстық климатология», ҚРҚНжЕ II-3-I-3-79(1998) «Құрылыстық жылутехника» сәйкес есептелген.

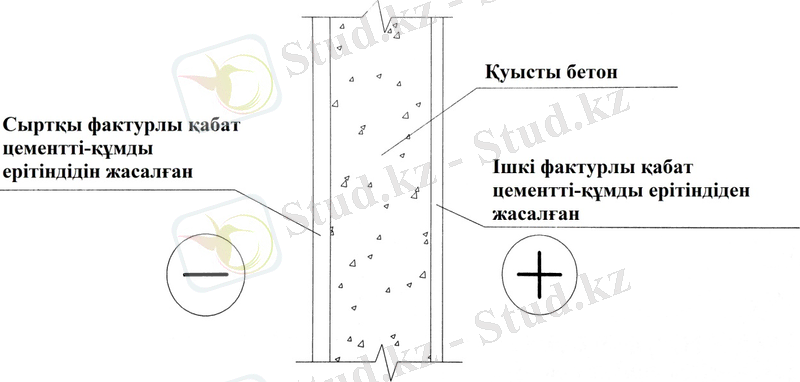

1. Қоршау конструкция материаладарының жылу техникалық көрсеткіші.

а) Панелдің сыртқы фактурлық қабаты:

- тығыздығы γ 1 \gamma_{1} =1800кг/ м 3 м^{3}

- қалыңдығы δ 1 \delta_{1} =0. 02м

- жылу өткізу коэф. λ 1 \lambda_{1} =0, 93Вт/ м 2 С 0 м^{2}С^{0}

C:\Users\User\Desktop\Новая папка (8)\TinyScan\201802081113001000.jpg

б) Газобетон, пенобетон немесе пеносиликат.

- тығыздығы γ 2 \gamma_{2} =400кг/ м 3 м^{3}

- қалыңдығы δ 2 \delta_{2} =Хм

- жылуөткізу коэф. λ 2 \lambda_{2} =0, 15Вт/ м 2 С 0 м^{2}С^{0}

в) Панелдің сыртқы фактуралық қабаты:

- тығыздығы γ 3 \gamma_{3} =1800кг/ м 3 м^{3}

- қалыңдығы δ 3 \delta_{3} =0, 015м

- жылуөткізу коэф. λ 3 \lambda_{3} =0, 93Вт/ м 2 С 0 м^{2}С^{0}

2. Бөлмедегі ауаның температурасы t в t_{в} = 18 0 18^{0} С

Жылу беру периодындағы орташа температура t о т . п е р . t_{от. пер. } = 0 , 9 0 {0, 9}^{0} С

Жылу беру периодының ұзақтығы z о . п z_{о. п} =168 тәулік.

3. Жылу беру периодының тәулік градусын есептейміз (ГСОП) :

ГСОП=( t в t о т . п е р . t_{в} - t_{от. пер. } ) * Z о . п . Z_{о. п. } =(18-0, 9) *168= 2872 , 8 0 {2872, 8}^{0} С

4. Формула бойынша жылу беру кедергісін анықтаймыз:

R 0 R_{0} =/ α В \alpha_{В} + R k R_{k} +1/ α Η \alpha_{Η} ;

Мұндағы, α В \alpha_{В} =87 Вт/ м 2 С 0 м^{2}С^{0} - қоршау конструкциясының ішкі беттігінің коэффициенті;

α Η \alpha_{Η} =23 Вт/ м 2 С 0 м^{2}С^{0} - қоршау конструкциясының сыртқы беттігінің коэффициенті;

R k R_{k} - қоршау конструкциясының термиялық кедергісі, жеке қабаттардың термиялық кедергісінің суммасымен анықталады:

R k = R 1 + R 2 + . . . R_{k} = R_{1} + R_{2} + . . . + R n R_{n} + R В . П . R_{В. П. }

Мұндағы R= δ \delta / λ \lambda

Онда

R k R_{k} = δ 1 \delta_{1} / λ 1 \lambda_{1} + δ 2 \delta_{2} / λ 2 \lambda_{2} + δ 3 \delta_{3} / λ 3 \lambda_{3} =0, 02/0, 93+ δ 2 \delta_{2} /0, 15+0, 015/0, 93=0, 0376+ δ 2 \delta_{2} /0, 15(Вт/ м 2 С 0 м^{2}С^{0} )

Олай болса R 0 R_{0} =1/8, 7+0, 0376+ δ 2 \delta_{2} /0, 15+1/23=0, 196+ δ 2 \delta_{2} /0, 15(Вт/ м 2 С 0 м^{2}С^{0} )

5. Қоршау конструкциясының жылу беру кедергісін анықтаймыз. Кесте бойынша 1б* ҚМжЕ I-3-79(1998) «Құрылыс жылу техника».

ГСО П 1 П_{1} = 2000 0 С т ә у л і к 2000^{0}С_{тәулік} , R т р 1 R^{тр1} =2, 1(Вт/ м 2 С 0 м^{2}С^{0} )

ГСО П 2 П_{2} = 2872 , 8 0 С т ә у л і к {2872, 8}^{0}С_{тәулік} , R т р 2 R^{тр2} =Х(Вт/ м 2 С 0 м^{2}С^{0} )

ГСО П 3 П_{3} = 4000 0 С т ә у л і к 4000^{0}С_{тәулік} , R т р 3 R^{тр3} =2, 8(Вт/ м 2 С 0 м^{2}С^{0} )

Интерполяция бойынша табамыз:

R т р 2 R^{тр2} =2, 1+(2, 8-2, 1) /(4000-2000) *(2872, 8-2000) =2, 4(Вт/ м 2 С 0 м^{2}С^{0} )

6. Талап ететін қалыңдықты анықтаймыз:

2, 4=0, 196+ δ 2 \delta_{2} /0, 15 сонда δ 2 \delta_{2} =(2, 4-0, 196) *0, 15=0, 33м

Панель қалыңдығын қабылдаймыз 250мм.

1. 5 Жабынның жылу техникалық есебі

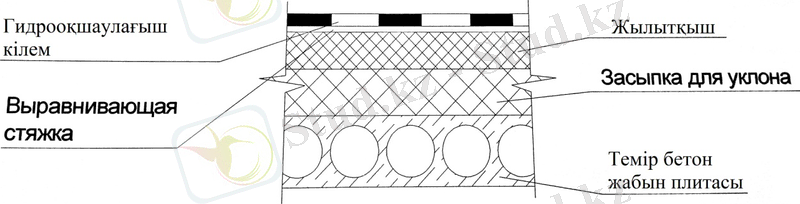

1. Қоршау конструкциясының жылу техникалық көрсеткіші жабын тақтасы - көпқуысты темірбетон.

- тығыздығы γ 1 \gamma_{1} =2500кг/ м 3 м^{3}

- қалыңдығы δ 1 \delta_{1} =0, 12м

жылуөткізу коэф. λ 1 \lambda_{1} =2, 04 Вт/ м 2 С 0 м^{2}С^{0}


Еңістілігі үшін керамзитті шағалмен жабу

- тығыздығы γ 2 \gamma_{2} =200кг/ м 3 м^{3}

- қалыңдығы δ 2 \delta_{2} =0, 15м

- жылуөткізу коэф. λ 2 \lambda_{2} =0, 12 Вт/ м 2 С 0 м^{2}С^{0}

Ұяшықты бетон (газобетон және пенобетон)

- тығыздығы γ 3 \gamma_{3} =400кг/ м 3 м^{3}

- қалыңдығы δ 3 \delta_{3} =Хм

- жылуөткізу коэф. λ 3 \lambda_{3} =0, 15 Вт/ м 2 С 0 м^{2}С^{0}

Тегістеу стяжкасы цементті-құм ерітіндісінен.

- тығыздығы γ 4 \gamma_{4} =1800кг/ м 3 м^{3}

- қалыңдығы δ 4 \delta_{4} =0, 015м

- жылуөткізу коэф. λ 4 \lambda_{4} =0, 93 Вт/ м 2 С 0 м^{2}С^{0}

Суоқшаулағыш кілем

- тығыздығы γ 5 \gamma_{5} =600кг/ м 3 м^{3}

- қалыңдығы δ 5 \delta_{5} =0, 04м

- жылуөткізу коэф. λ 5 \lambda_{5} =0, 17 Вт/ м 2 С 0 м^{2}С^{0}

2. Қоршау конструкциясының термиялық кедергісін анықтаймыз

R k R_{k} =0, 12/2, 04+0, 15/0, 12+ δ 3 \delta_{3} /0, 15+0, 015/0, 93+0, 04/0, 17=1, 56+ δ 3 \delta_{3} /0, 15 Вт/ м 2 С 0 м^{2}С^{0}

  1. Жылу беру кедергісінің мәнін анықтаймыз

R 0 R_{0} =1/8, 7+1, 56+ δ 3 \delta_{3} /0, 15+1/23=1, 718+ δ 3 \delta_{3} /0, 15(Вт/ м 2 С 0 м^{2}С^{0} )

  1. Талап ететін қалыңдықты анықтаймыз:

2, 4=1, 718+ δ 3 \delta_{3} /0, 15 сонда δ 3 \delta_{3} =(2, 4-1, 718) *0, 15=0, 10м

Тақтаны ұяшықты бетоннан қабылдаймыз қалыңдығы 120мм.

1. 6 Сыртқы және ішкі әрлеу

Панель қабырғасының сыртқы беті колердің күлгін түсті мәрмәр қиыршығымен фактуралық сылақ қабаты мен қапталған. Цокольдік панель керамикалық плитка тип «Кабанчик» әрленген.

Қабырғадағы кірпішпен қаланған участкаларын колердің күлгін түсті мәрмәр қиыршығымен фактуралық сылақ ерітіндісімен сылайды.

Баспалық қоршаулар ашық қоңыр түспен майлы сырмен сырланады. Жобада көрсетілген ағаш элементтері, ашық қоңыр түспен майлы сырмен 2 рет қайталана сырланады. Есіктер түссіз суға тұрақты лакпен лактанады.

Терезе рамалары ақ түсті металлопластиктен.

Тротуар және қасбетке қаралған бас алаң түсті брусчаткалармен жабылуын қарастырылған.

Барлық арақабырғлар мен қабырғалар биіктігі 2, 7м жақсартылған силикатты сырмен жабылған, төбеге дейінгі арақашықтық ісбесті сырмен сырланған. Сан жабдықтар, душ, қолжуғыштардың айналасын биіктігі

1700м керамикалық плиткамен әрленген.

Еден : холдарда және дәліздерде - ламинат. Сан. жабдықтарда, душта, медициналық бөлмеде, керамикалық плитка 30х30см. Қалған барлық бөлмеде - линолеум.

  1. Сумен қамтамасыз ету

100 орындық бала-бақшаны тұрақты желілерден сумен қамтамасыздандырылуда, сондай-ақ ауыз сумен және ауладағы көгалдарды суғару да қарастырылған.

Су құбыры полипропиленді құбырдан маркасы PPRC PN10 монтаждалды. Магистралды суқұбыры бірінші қабаттың еден астына төселген және жылумен оқшауланған.

Полипропиленді су құбырын жабық түрде төселген.

Салқын су құбыр жүйесін монтаждау, тексеру және қабылдау ҚНжЕ 3. 05. 01-85. сәйкес орындалған. Су шығынын есептеу белгілі ҚНжЕ 2. 04. 01. -85*. Сәйкес жүргізілген.

2. ҚҰРЫЛЫМДЫҚ - ЕСЕПТЕУ БӨЛІМ

Негізгі жоба ғимараттың схемасы және жұмыстың сипаттамасы бойынша ригелдің екі типі қарастырылған:

- ригель екі қатарлы, екі жақты аражабын плитасын бекіту үшін.

- ригель екі қатарлы, екі жақты аражабын плитасын бекіту үшін (шеткі остегі блоктар үшін қарастырылған) .

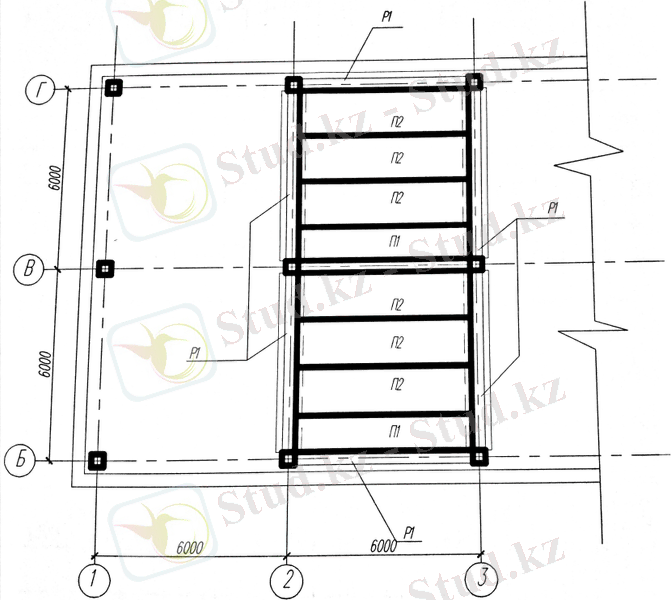

Сурет 2. 1 Аражабын тақтасын орнату

Ригелдің ғимаратта орналасуы көлденең және тігінен. Аражабын

тақтасын тіреу үшін ригелдің көлденең қимасы таворлы қабылданған. Қима биіктігі - 450мм . Ригелдің жұмысшы МЕМСТ 13015. 0-83. талаптарына сәйкес орындалған.

Көрші элементке түскен салмақты және аражабын тігістерін ауыр бетоннан класы В25 толтырады. Қабат биіктігі 3, 3м ғимарат үшін бағана құрама темірбетон қаңқалы конструкциядан.

Бағана қимасы - 400х400мм.

Керілген арматураның кернеуінің шығындары

Бұл есепте керілу дәлдігі коэффициенті γ s p \gamma_{sp} =1

Араматурадағы релаксация әсерінің шығыны

σ 1 \sigma_{1} =0, 03 σ s p \sigma_{sp} =0, 03 \bullet 590=17, 8 МПа

Арматура және тірек температуралары айырмасы әсерінен шығын

σ 2 \sigma_{2} =0

Сығу күші: P 1 P_{1} = A s A_{s} ( σ s p \sigma_{sp} - σ 1 \sigma_{1} =3, 14 \bullet (590-17, 8) 100=179, 6kH

Сол күштің ауырлық нүктеге катысты эксцентриситеті

e o p e_{op} =10-3=7см

Сығылған бетондағы кернеу

σ в р \sigma_{вр} =(179600/1340+179600 \bullet 10/7710) [ 1 ( 100 ) ] \left\lbrack \frac{1}{(100) } \right\rbrack =3, 66 МПа.

Төмендегі шарт арқылы бетонның өткізу беріктігін анықтаймыз.

σ в р R b p \frac{\sigma_{вр}}{R_{bp}} \leq 0, 75

R b p R_{bp} = 3 , 66 0 , 75 \frac{3, 66}{0, 75} =4, 89 < < 0, 5B25

R b p R_{bp} =12, 5МПа деп қабылдаймыз.

Сонда 3 , 66 12 , 5 \frac{3, 66}{12, 5}\ = 0, 29

Кернеулі арматура қимасының ауырлық нүктесі деңгейіндегі бетондағы сығушы кернеу

σ в р \sigma_{вр} =( 179600 1340 \frac{179600}{1340} + 179600 7 2 84806 \frac{179600 \cdot 7^{2}}{84806} ) ( 1 100 \frac{1}{100} ) = 2, 37МПа

Бетонның тез жылжуы әсерінен шығын

σ b p R b p \frac{\sigma_{bp}}{R_{bp}} = 2 , 37 12 , 5 \frac{2, 37}{12, 5} = 0, 1896 < < 0, 5

σ 6 \sigma_{6} = 40 \bullet 0, 85 σ b p R b p \frac{\sigma_{bp}}{R_{bp}} = 6, 45МПа

Бірінші топтағы шығындар мөлшері

σ l o s 1 \sigma_{los1} = σ 1 \sigma_{1} + σ 6 \sigma_{6} =17, 8+6, 45 = 24, 25МПа

Осы шығындар әсерінен бетондағы кернеу

σ b p \sigma_{bp} = 2, 01МПа, σ b p R b p \frac{\sigma_{bp}}{R_{bp}} = 0, 16

Бетонның отыру әсерінен шығын

σ 8 \sigma_{8} = 35МПа

Бетонның жылжуы әсерінен шығын

σ 8 \sigma_{8} = 40 σ 8 \sigma_{8} = 35МПа

Екінші топтағы шығындар мөлшері:

σ l o s 2 \sigma_{los2} = σ 8 \sigma_{8} + σ g \sigma_{g} = 75МПа

Толық шығын мөлшері:

σ l o s \sigma_{los} = σ l o s 1 \sigma_{los1} + σ l o s 2 \sigma_{los2} = 24, 25+75 = 99, 25МПа

Бұл белгіленген ең кіші шамадан аз.

Толық шығынды есептегендегі қысым күші

P 2 P_{2} = A s A_{s} ( σ p o + σ l o s \sigma_{po} + \sigma_{los} ) = 3, 14(590 - 99, 25) (100) = 154кH.

2. 1. Бойлық оське тік қима бойынша жарықшақ пайда болуын есептеу

Жарықша төзімділігі 3 категория болатын элементтер үшін жүктеу бойынша сенімділік коэффициенті:

γ f \gamma_{f} = 1; М=33, 08кН \bullet м

Жарықшақ пайда болатын момент мөлшері:

M c r c M_{crc} = R b t , s e r W p l R_{bt, ser}W_{pl} + M r p M_{rp} =1, 6 \bullet 11565(100) +1, 6 \bullet 11565(100) +1593022= =3443422 H \bullet см=32, 4кН \bullet м

γ s p \gamma_{sp} =0. 87 болғандағы сығушы күштің моменті.

M r p M_{rp} = γ s p P 2 \gamma_{sp}P_{2} ( e o p e_{op} +r) = 0. 87 \bullet 154000 (7+4, 89) = 1593022 H \bullet см

М=33, 08кН \bullet м > M c r c > M_{crc} =32, 4кН \bullet м болғандықтан, созылған аймақта жарықшақ пайда болады. Сондықтан, жарықшақтың ашылу есебін жүргізу керек. Енді, тақтаның жоғарғы бөлігінде жарықшақ пайда болуын тексереміз.

Есептік шарт. P 1 P_{1} \bullet ( e o p e_{op} - r inf \ r_{\inf} ) \leq R b t p W p e R_{btp}W_{pe}

1. 13 \bullet 179600(7-4. 89) =42882220 H \bullet см

R b t p W p e R_{btp}W_{pe}' = 1 \bullet 11565(100) = 115650 H \bullet см

428220 < < 1156500 Шарт орындалды, яғни жарықшақ пайда болмайды.

Бұл жерде R b t p R_{btp} = 1 МПа бетонның созылуға қарсыласуы.

2. 2. Бойлық оське тік жарықшақтың ашылуын есептеу

Жарықшақтың ашылуының шекті мөлшері:

Қысқа мерзімді: a c r c a_{crc} =[0, 4мм], ұзақ мерзімді: a c r c a_{crc} =[0, 3мм] .

Нормативті жүктен болатын июші момент:

Тұрақты және ұзақ мерзімді: М=36, 33кН \bullet м

Толық: М=33, 1кН \bullet м

Тұрақты және ұзақ мерзімді жүктен созылған арматурадағы кернеуді есептегенді:

σ s \sigma_{s} =3633000-(154000 \bullet 17, 07) /119(100) =84, 4МПа

Бұл жерде z 1 z_{1} = h 0 h_{0} - 0, 5 h f 1 h_{f}^{1} = 19 - 0, 5 3. 85 2 \bullet \frac{3. 85}{2} =17, 07см ішкі күштердің иіні.

e s N e_{sN} =0 сығушы күш төменгі кернулі арматураның ауырлық нүктесі деңгейінде әсер етеді.

W s W_{s} =As z 1 \bullet z_{1} =3, 14 \bullet 17, 07=53, 6 с м 3 {см}^{3} - созылған арматура қимасының қарсыласу мометі.

Толық жүк әсеріннен арматурадағы кернеу өсімі:

σ s \sigma_{s} =(331 - 154000 \bullet 17, 07) /119 \bullet 100=57, 02МПа

Толық жүктің қысқа мерзімді әсерінен жарықшақтың ашылу ені мөлшері:

a c r c 1 a_{crc1} =20(3, 5-100 μ \mu ) δ η γ 1 σ s E s d 3 \delta \bullet \eta \bullet \gamma_{1}\frac{\sigma_{s}}{Es}\sqrt[3] {d} -20(3, 5-100 \bullet 0, 007) \ \bullet 1 \bullet 1 \bullet 1 84 , 4 19 10 3 \frac{84, 4}{19}\sqrt[3] {10} =0, 054м

Бұл жерде μ \mu = A s b h 1 \frac{As}{{bh}_{1}} = 3 , 14 23 , 6 19 \frac{3, 14}{23, 6 \bullet 19} = 0, 007; δ \delta =1; η \eta =1; γ 1 \gamma_{1} =1; α \alpha =10мм

Тұрақты және ұзақ мерзімді жүктің қысқа мерзімді әсерінен жарықшақ енінің ашылу мөлшері:

... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Ғимараттар және оларға қойылатын талаптар
Осы заманғы өндірістік ғимараттарды жобалаудың жолдармен танысу
«Жасыл» құрылыс
Өртке қарсы жабындар
Құрылыс және жоспар
Курсттық жұмыс Атырау каласы
Жоба материалдарының сараптамасы
Құрылыс конструкциялардың сараптамасы
Эвакуациялық жолдар мен шығулар
Екі секциялы, екі қабатты, 12-пәтерлік кірпішті тұрғын үй
Пәндер



Реферат Курстық жұмыс Диплом Материал Диссертация Практика Презентация Сабақ жоспары Мақал-мәтелдер 1‑10 бет 11‑20 бет 21‑30 бет 31‑60 бет 61+ бет Негізгі Бет саны Қосымша Іздеу Ештеңе табылмады :( Соңғы қаралған жұмыстар Қаралған жұмыстар табылмады Тапсырыс Антиплагиат Қаралған жұмыстар kz
