КІРІСПЕ

Оптикалық талшық (ОТ) қазіргі уақытта ең жетілдірілген мәліметтерді тарату ортасы болып табылады, сонымен қатар ұзақ қашықтықтарға көп көлемдегі мәліметтерді тарату үшін де болашағы зор тарату ортасы болып табылады. Қазіргі таңда оптикалық талшық мәліметтерді таратумен байланысты есептердің барлығында қолданыс табады.
Аймақаралық масштабта синхронды сандық иерархияның талшықты-оптикалық желі құрылысын бөліп айтуымыз қажет. Біздің өмірімізге екпінді түрде локалды және аймақтық талшықты-оптикалық жүйелер интерфейстері Ethernet, FDDI, Fast Ethernet, Gigabit Ethernet, ATM кіруде.
Қазіргі таңда дүние жүзі бойынша байланыс қызметімен қамтушылар жылына ондаған мың километр талшықты-оптикалық кабельдерді жер асты, мұхиттар мен өзендердің түбі, электр сымдары мен тонельдер және коллекторлар арқылы тартады. Көптеген компаниялар, сонымен қатар IBM, Lucent Technologies, Nortel, Corning, Alcoa Fujikura, Siemens, Pirelli сияқты алып компаниялар да талшықты-оптикалық техналогиялар облысында қарқынды түрде зертеулер жүргізуде. Қазіргі таңда ең озық техналогиялар қатарына толқын ұзындығы бойынша өте тығыз толқындық мультиплекстеуді DWDM (Dense Wavelength Division Multiplexing) жатқызуға болады. Бұл техналогия қазіргі талшықты-оптикалық магистраль желісіндегі кабельдердің өткізу қабілетін анағұрлым көбейтеді.
ТОБЖ қолдану облысының мүмкіншілігі өте кең - қалалық және ауылдық байланыс желілерінен, борттық комплекстерге (самолеттер, ракеталар, кемелер), мәліметтер көлемінің көптігін үлкен қашықтықтарға таратуға дейін.
Талшықты-оптикалық байланыс негізінде мәліметтерді таратудың жаңа жүйелері құрылады.
Көпарналы ТОБЖ еліміздің магистральді,аймақтық байланыс желілерінде кең қолданылады, сонымен қатар қалалық АТС-тер араларын қосатын желілерде қолданылады. Бұл бір талшықты-оптика арқылы әртүрлі толқын ұзындығындағы мәліметтік сигналдардыбір уақытта таратумен түсіндіріледі, және де оптикалық кабель арқылы көп көлемде мәліметтерді таратуға болады. Су асты оптикалық магистральдар айрықша тиімді және экономды болып келеді.
Сандық тарату жүйелері өздерінің физикалық тарату ерекшеліктеріне қарай талшықты-оптикалық байланыс желілерінде кең қолданыс тапты.
Оптикалық кабельдің жеңілдігі, аз өлшемдігі, отқа қауіпсіздігі ұАтырау құрылғыларында, кемелерде, автомобильдерде, монтажда және басқа да техникаларда өте тиімді және пайдалы болды.
Бұл дипломдық жобада Атырау-Ақтау трассасында талшықты оптикалық байланыс жолын Конус (Конвертор күшейткіш) технологиясының негізінде кеңейту қарастырылған.

1. ЖАЛПЫ БӨЛІМ

1.1 DWDM жүйелерінің жалпы сипаттамасы

Оптикалық талшық ретінде бұндай үлкен ағымдағы ақпаратты бере алатын ортаның өзі болып табылды. Алғашқы уақытта бөлінген байланыстың арнасында әрбір талшықтың өте зор өткізгіш жолағын бөлу үшін TDM (Time Division Multiplexing) уақытша мультиплексерлеу қолданылған. Алайда, мәліметтерді жіберу жылдамдығын арттырған кезде құрылғының өсу күрделілігі мультиплексерлеу және модуляция үшін бұл технологияны қолдануға шектеу қойды. Өткізу жолағының кейінгі өсуі WDM (Wavelength Division Multiplexing) толқынды мультиплексерлеуге баламалы жақындауын қамтамасыз ете алды.
Талшықты-оптикалық байланыс желісін кең масштабта қолдану 40 жыл бұрын басталған болатын. Талшықты жасау техналогиясының алға басуы, талшықты-оптикалық байланыс желісін үлкен қашықтықтарға дейін салуға мүмкіндік берді. Қазір ТОБЖ-ін құру көлемі анағұрлым көбейді. Аймақаралық масштабта синхронды сандық иерархияның талшықты-оптикалық желі құрылысын бөліп айтуымыз қажет. Біздің өмірімізге екпінді түрде локалды және аймақтық талшықты-оптикалық жүйелер интерфейстері Ethernet, FDDI, Fast Ethernet, Gigabit Ethernet, ATM кіруде.
Қазіргі таңда дүние жүзі бойынша байланыс қызметімен қамтушылар жылына ондаған мың километр талшықты-оптикалық кәбільдерді жер асты, мұхиттар мен өзендердің түбі, электр сымдары мен тонельдер және коллекторлар арқылы тартады. Көптеген серіптесттер, сонымен қатар IBM, Lucent Technologies, Nortel, Corning, Alcoa Fujikura, Siemens, Pirelli сияқты алып серіптесттер да талшықты-оптикалық техналогиялар облысында қарқынды түрде зертеулер жүргізуде. Қазіргі таңда ең озық техналогиялар қатарына толқын ұзындығы бойынша өте тығыз толқындық мультиплекстеуді DWDM (Dense Wavelength Division Multiplexing) жатқызуға болады. Бұл техналогия қазіргі талшықты-оптикалық магистраль желісіндегі кәбільдердің өткізу қабілетін анағұрлым көбейтеді.
ТОБЖ қолдану облысының мүмкіншілігі өте кең - қалалық және ауылдық байланыс желілерінен, борттық комплекстерге (самолеттер, ракеталар, кемелер), мәліметтер көлемінің көптігін үлкен қашықтықтарға таратуға дейін.
Талшықты-оптикалық байланыс негізінде мәліметтерді таратудың жаңа жүйелері құрылады. ТОБЖ негізінде көпмақсатқа арналған бірегей интегралданған желі дамып келеді. Кәбільді телеарнада талшықты-оптиканы қолданған өте тиімді, мәліметтердің кең жолақтығы қамтылады, сонымен қатар кескіннің айқындылығы өте жоғарғы деңгейде болады және абоненттерге мәліметтік қызмет көрсетуін кеңейтеді.
DWDM технологиясындағы негізгі параметр көршілес арналардың оптикалық шағылуының толқын ұзындығындағы аралығы. Оптикалық арналардың кеңістіктік таралуының стандартталуы әр түрлі өндірушілердің құрылғыларын өзара сәйкестікке тестілеу мүмкіндігінің негізі болады. ITU-T электрбайланыс бойынша, толқын ұзындығы Δλ≈0.8 нм аралыққа сәйкес келетін көршілес арналар арасында 100 ГГц жиілігін қалыптандыратын DWDM жүйелерінің жиіліктік жоспары анықталған. Қазіргі кезде одан да аз жиіліктік аралығы 50 ГГц (Δλ≈0.4 нм) бар жиіліктік жоспарды қабылдау мүмкіндігі қарастырылуда. Арналардың бірқалыпты таралуы толқындық конверторлар- дың, орналастырылатын лазерлердің және оптикалық желінің басқа да толық құрылғыларының жұмысын оптимизациялауға мүмкіндік береді, сондай-ақ оның одан ары өсу мүмкіндігін жеңілдетеді. Қазіргі кезде күшейту коэффициентінің үлкен сызықтығын (барлық спектральды аймағында 1530...1560 нм) қамтамасыз ететін EDFA сенімді оптикалық күшейткіштерді енгізу бойынша жұмыстар жүргізілуде. EDFA оптикалық күшейткіштердің жұмыс аймағын өсіру арқылы, бір оптикалық талшыққа есептегенде, жиіліктік аралығы 100 ГГц, жолақтың жалпы сыйымдылығы 400 ГГц, STM-64-тің 40 арнасын мультиплекстеу мүмкін бола бастады.
DWDM жүйелерінің және аппаратураларының магистральды транс- порттық желілерде қолданылуы қандай да бір оптикалық талшық бойымен таратылатын хабарлардың қосынды жолағын шектеусіз кеңейту үшін кең болашақтарды ашады. WDM жүйелерінің классификациясы негіздерін және оcындай жүйелердің оптикалық транспорттық желілерде практика жүзінде кейбір қолданылуларын қарастырамын.
WDM жүйесінің классификациясын арналық жоспар негізінде келтіремін.
WDM жүйелері қазіргі кезде арналар саны және жиілік жоспар қадамы бойынша үш топқа бөледі (WDM мультиплексорлары) : - қарапайым WDM; - тығыз WDM (DWDM); - өте тығыз WDM - HDWDM (High Dense Wavelength Division Multiplexing). Осы күнге дейін WDM жүйелерінің классификациясы бойынша стандарт болмағанына қарамастан, Alcatel және ECI Telecom серіптестігінің артынша, арналық және жиіліктік жоспарға сәйкес, WDM жүйелерін келесі түрде бөлуге болады.

1.1 кесте

WDM жүйелері

Жүйе
Жиіліктік аралық, ГГц көп емес
Арналар саны
WDM
200
=16
DWDM
100
=64
HDWDM
50
64

Бұл классификацияда WDM жүйелерінің әрбір класының арналар саны айтарлықтай шартпен болады, бірақ арналар арасындағы жиіліктік аралық маңызды рөл атқарады. Өте тығыз WDM (HDWDM) жүйелері үшін ол кей жағдайларда 25 ГГц мәніне жетуі мүмкін.
Өткізу қабілетінің артуының шектелмеген мүмкіндіктері бар иілгіш тармақталған оптикалық желілерді құратын анағұрлым перспективті технология WDM (Wavelength Division Multiplexing) толқындық мультиплекстеу технологиясы болып табылады. WDM технологиясының мәні − оптикалық талшықтың мүмкіндіктерін тиімді қолдануға мүмкіндік беретін, бір оптикалық талшық бойымен бір уақытта әр түрлі толқын ұзындығында бірнеше ақпараттық арналар тарата алады. WDM технологиясы жаңа кәбільдерді жүргізбей және әр талшыққа жаңа қондырғы орнатпай-ақ, талшықты- оптикалық байланыс линияларының өткізу қабілетін қат-қабат өсіруге мүмкіндік береді. Бір талшықта бірнеше талшықтарға қарағанда, бірнеше арналармен жұмыс істеген анағұрлым ыңғайлы, өйткені талшықта арналардың кез келген мөлшерін өңдеу үшін тек бір WDM мультиплексоры, бір WDM демультиплексоры және қашықтыққа сәйкес оптикалық күшейткіштер қажет .
WDM-нің алғашқы жүйелері 1330 және 1550 нм терезелерінде екі арнадан тұрды. Кейіннен, 1550 нм терезесінде арналары арасындағы қашықтығы 8-10 нм болатын төрт арналық жүйелер пайда болды. Өндірушілердің және WDM компоненттері жетілдірушілерінің біріншілікке таласы нәтижесінде, DWDM (Dense WDM) тығыз толқындық мультиплекстеу технологиясын өңдеп шығаруға және 8, 16, 32, 64 арнасы бар жүйелердің пайда болуына алып келді.
Қазіргі кезде арналар арасындағы стандартты ара қашықтық 0,8 нм саналады.
192 арналы коммерциялық жүйелер де бар.
DWDM технологиясы өзінің жетістіктерімен көбіне эрбимен легирленген EDFA (Erbium Doped Fiber Amplifier) оптикалық талшықта күшейткіштердің өндірілуіне тиісті. Бұл құрылғыларда, толқын ұзындықтары 1530-1565 нм диапазонында − күшейткіштің жұмыс диапазонында жататын, лазердің толықтырылуы энергиясы есебінен арналардың кірісіне келіп түсетін күшейтулер болады. EDFA күшейткішінде, электрондық компоненттерді үнемдеуде үлкен аралықты мәліметтер тарату желілерін құру мүмкіндігін беретіндей, оптикалық дабылдар электрлікке және керісінше түрлендірусіз күшейтіледі.
Алғашқы WDM құрылғылары бір талшық бойымен әрқайсысы 2,5 Гбитс жылдамдықпен синхронды цифрлық иерархия SDHSONET дабылдарын таратуды қамтамасыз ететін, 4-тен 16-ға дейін арналарды таратуға мүмкіндік береді. Қазір DWDM қондырғысының өндірушілері сыйымдылығы бірнеше ондаған арналары бар жүйелерді дамытуда. Тағы бір оптикалық талшық бойымен жүздеген арналарды тарататын тәжірибелі жүйелер де бар және қосынды тарату жылдамдығы бойынша 1 Тбитс жылдамдыққа жақындап келеді. Мұндай өткізу қабілеті бар жүйелер байланыс операторларының ерекше қызығушылығын білдіреді.
Көпарналы ТОБЖ еліміздің магистральді, аймақтық байланыс желілерінде кең қолданылады, сонымен қатар қалалық АТС-тер араларын қосатын желілерде қолданылады. Бұл бір талшықты-оптика арқылы әртүрлі толқын ұзындығындағы мәліметтік дабылдарды бір уақытта таратумен түсіндіріледі, және де оптикалық кәбіл арқылы көп көлемде мәліметтерді таратуға болады. Су асты оптикалық магистральдар айрықша тиімді және экономды болып келеді.
Сандық тарату жүйелері өздерінің физикалық тарату ерекшеліктеріне қарай талшықты - оптикалық байланыс желілерінде кең қолданыс тапты.
Оптикалық кәбільдер негізінде локалды есептеу жүйелерінде әр түрлі құрылымдағы (сақина, жұлдыз және т.б) желілер құрылады. Бұндай желілер есептеу орталықтарын бірыңғай үлкен өткізу жолағын, сапаның өсуіне және мәліметтердің қауіпсіздігін қамтамасыз ететін мәліметтер жүйесіне біріктіреді.
Оптикалық кәбільдің жеңілдігі, аз өлшемдігі, отқа қауіпсіздігі ұАтырау құрылғыларында, кемелерде, автомобильдерде, монтажда және басқа да техникаларда өте тиімді және пайдалы болды.
DWDM жүйесі көп жағдайда дәстүрлі TDM жүйесіне ұқсас. Бір немесе бірнеше оптикалық таратқыштармен генерацияланатын (басқарылатын) толқын ұзындығы әртүрлі сигналдар мультиплексор көмегімен көп арналы құрылымдық оптикалық сигналға бірігеді, ол сигнал кейіннен оптикалық талшықтарға таралады. Таралу қашықтығы үлкен болған жағдайда байланыс желісіне бір немесе бірнеше қайталағыштар орнатылады. Демультиплексор құрылымдық сигналды қабылдап, одан толқын ұзындығы әртүрлі болатын шығыстық каналды ерекшелеп, оларды сәйкес фотоқабылдағыштарға бағыттайды. Аралық түйіндерге кейбір арналар құрылымдық сигналдан кірісшығыс мультиплексоры немесе кросс-коммутация құрылғысы арқылы ерекшеленіп бөлінуі немесе қосылуы мүмкін.
DWDM жүйесінің TDM жүйесінен бастапқы айырмашылығы ретінде DWDM жүйесінде таралудың түрлі толқын ұзындықтарына жүре алуын айта аламыз. Айта кететін жайт, DWDM жүйесінің әрбір толқын ұзындығына TDM жүйесінің мультиплексорлы сигналы беріле алады.
Жалпы жағдайда DWDM жүйесі бір немесе бірнеше лазерлі таратқыштан, мультиплексордан, бір немесе бірнеше EDFA күшейткішінен, кірісшықпалық мультиплексорынан, оптикалық талшықтардан, демультиплексордан, фотоқабылдағыштардан, сондай-ақ берілетін көрсеткіштерді сәйкесінше қолданылатын байланыс хаттамаларымен өңдейтін электронды қондырғы мен желілік басқару жүйесінен тұрады.
WDM технологиясында TDM қасиеттеріне сәйкес технологиялық қиыншылықтар мен көптеген шектеуілдер болмайды. WDM технологиясында өткізу қабілеттілігін жоғарылату үшін TDM жүйесіндегі секілді жеке құрылымдық арналарда тарату жылдамдығын арттырудың орнына, тарату жүйесінде қабылданатын арналар санын арттырады.
WDM технологиясын пайдалану кезінде өткізу қабілеттілігінің шамасы қымбат тұратын оптикалық кабельдердің ауыстырылуынсыз да жүзеге асады.
WDM технологиясын қолдану тек қана оптикалық кабель немесе талшықтарды ғана емес, сонымен қатар жеке толқын ұзындықтарын арендаға беру мүмкіндігін тудырады, яғни "виртуалды талшықтар" тұжырымдамасын нақтыландырады.
Бір талшық бойымен әртүрлі толқын ұзындықтарына біруақытта бірнеше түрлі қосымшалар таратуға болады, мысалы - кабельді телебейнелеу, телефондау, Интернет трафигі, "талап бойынша видео" және т.б. Оптикалы кабельде талшық бөлігін жинақталған қор (резерв) үшін пайдалануға мүмкіндік бар.
WDM технологиясы желіде оптикалық кабельдердің қосымша төсеуін жоққа шығарады. Тіпті келешекте талшықтар бағасы жаңа технологияларды қолдану есебінен арзандау болса да,талшықты - оптикалы инфрақұрылым барлық уақытта жеткілікті түрде қымбат болып кала береді. Оны тиімді түрде қолданылуы үшін желінің өткізу қабілетін ұзақ уақыт ағымында жоғарылату және оптикалық кабельдерді алмастырмау қызметінен туындаған жиынды ауыстыру қабелетіне ие болуы керек. WDM технологиясы дәл осы мүмкіндік тудырады.
WDM технологиясы қазіргі кезде үлкен өткізу жолағы талап етілетін жоғары тартылыстық байланыс желілерінде қолданыста. Қалалық және аймақтық масштаб желілері мен кабельді телебейне жүйесі WDM технологиясы үшін кең нарық болып табылады. Кабельдерді тиімді түрде қолдану қажеттілігі бір талшық бойымен таратылатын арналар санының артып, олардың аралығының азаюына алып келді. Дәл қазіргі кезде арналар арасындағы жиілікті аралығы 100 ГГц (~ 0,8 нм) немесе одан аз жүйелерді DWDM берік толқынды мультиплексор жүйелері деп атайды. Теориялық негізге сүйенсек толқын ұзындығының кез келген диапазонында тарату мүмкіндігі бар, алайда тәжірибелік шектеулер WDM жүйесінде толқын ұзындығы 1550нм маңындағы тар диапазонды пайдалануды қалдырып отыр. Бірақ тіпті осы диапазонның өзі көрсеткіштерді таратуда үлкен мүмкіндіктерге жол аАтырауда.
DWDM жүйесінің көптеген артықшылықтары олардың бағасында бейнеленеді. Біріншіден, оптикалық бөліктердің көптеген қасиеттері мен оптикалық кабель сипаттамалары маңызды болып табылады. Екіншіден, WDM жүйесінің бөліктерін таңдау және желі архитектурасына қойылатын талаптар салыстырмалы түрде, мысалы, STM - 16 деңгейлі TDM жүйесімен салыстырғанда қатаң болып келеді.
TDM және WDM технологиясының біріктіріліп қолданылуы көрсетілетін қызметтер спектрін кеңейтеді. WDM технологиясын қолдану көптеген артықшылықтарға ие, алайда персоналдық жоғарғы деңгейдегі дайындығы мен заманауи бақылау - өлшеу құрылғысын талап етеді.
DWDM техналогиясы талшықты-оптикалық арнаның өткізу жолағын жүз есе үлкейту кезіндегі ең масштабты және тиімді әдіс. DWDM негізіндегі оптикалық желінің өткізу мүмкіндігін желінңі дамуына қарай біртіндеп өсіруге болады, ол үшін бар қондырғыларға транспондерлерді орната отырып жаңа оптикалық арнаны қосады. DWDM техналогиясы оптикалық талшықтың өткізу мүмкіндігін жоғарлатып қана қоймай, сонымен қатар біріншілік мультисервистік инфрақұрылым және ұялы байланыс жүйелері үшін ең сенімді техналогия, және де жүйенің өткізу жолағын лезде көбейтуін қамтамасыз етеді және байланыс қызметінің жаңа түрлерін іске асыруға мүмкіндік береді.
DWDM қазіргі уақытта оптика саласында тез дамып келе жатқан техналогия, талшықтың арнала сыйымдылығын 8 ден 64 дейін және одан да көп арналарға мүмкіндік береді, ал арналар арасы 0,4; 0,8; 1,6; 3,2 нм құрайды. Практикада жүйелер операторларына оптикалық арналар саны маңызды емес, талшықты- оптикалық байланыс жолының жалпы өткізу жолағының мүмкіндігі және нарықтың сұранысының өсуіне қарай ТОБЖ өткізу жолағының өсірілуі маңызды. DWDM техналогиясы ең басты мүмкіншілігі электронды құрыл-ғыларды және оитикалық кабельді ауыстырмай-ақ өткізу мүмкіндігін барынша көбейту. Жаңа толқын ұзындығында және жаңа арналарды қосқан кезде қазіргі кездегі арналарға еш бөгет жасамайды, ал жүиенің өткізу мүмкіндігін жүз есе көбейтеді. Арналар әртүрлі протоколдар мен жылдамдықтарға ие болуы мүмкін, бірақта ол өзара синхрондауды қажет етпейді. Әр WDM арнасы үшін TDM техналогиясы қолдануы мүмкін, бұл тұтынушылар арасында өткізу жолағын ыңғайлы түрде таратып беруге мүмкіндік береді. Көптеген ұлттық және халықаралық операторлары DWDM техналогиясын алыс қашықтықтарға қуатты мәліметтер ағынын тарату кезінде ең қолайлы әдіс екенін мойындады. DWDM техналогиясының негізіндегі құрылғылар жаңа талшықты-оптикалық желілерді құрып қана қоймай, сонымен қатар қазіргі уақытта бар желілерді жаңарту мен олардың өткізу мүмкіншіліктерін арттыруғы қолжеткізеді. DWDM техналогиясына операторлардың қаржылай салымдарының тез арада қайтарылуы және пайданың келуі DWDM техналогиясының тағыда бір артықшылығы болып табылады. Операторлар үшін жаңадан байланыс желісін салу қажет емес.
DWDM құрылғыларын алуға кететін қаржылық шығындар DWDM-ді іске асыруға қажеті құрылғыларға (соңғы толқынды оптикалық таратқыштарға, күшейткіштерге, сүзгілерге, жүйені басқаратын құрылғыларға) жұмсалады, ол өз кезегінде жаңа желіні жүргізгеннен гөрі арзан болады.

1.2 Конус талшықты-оптикалық тарату жүйесінің жобалау

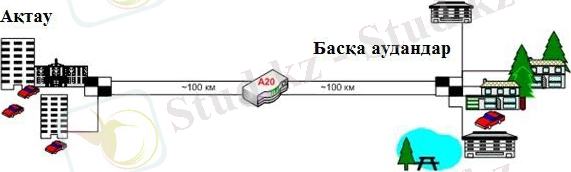

Бұл дипломдық жобада Конус аппаратурасының мынадай түрлері қолданылды. 1.1 суретте А20 типті КОНУС аппаратурасын ТОБЖ-да сызықтық күшейткіш ретінде қолдану көрсетілген.

А20 типті КОНУС аппаратурасын сызықтық күшейткіш ретінде қолдану

1.1 сурет

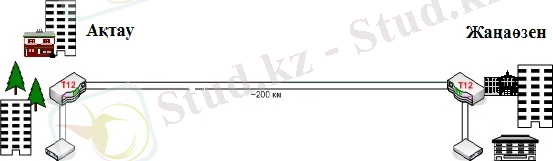

Тағыда Атырау немесе Ақтау қалаларында басқа аудандармен және қалалармен қосылу үшін нүкте-нүкте топологиясы қажет болды. Сондықтан Т12 типті КОНУС аппаратурасының көмегімен нүкте-нүкте қосылу топологиясы қолданылды(1.2 сурет).

Т12 типті КОНУС аппаратурасының көмегімен нүкте-нүкте
қосылуын ұйымдастыру

1.2 сурет

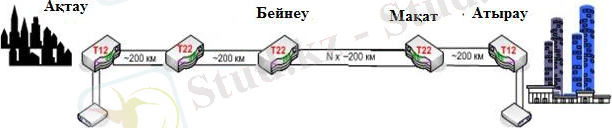

Ал негізінде Ақтау - Атырау қалаларының арасында ТОБЖ ұйымдастыру қарастырылған. Ол Т12,Т22 типті Конус аппаратурасының көмегімен ұйымдастырылған. 1.3 суретте Т12,Т22 типті Конус аппаратурасының көмегімен ТОБЖ-ын ұйымдастыру қарастырылған.

Т12,Т22 типті Конус аппаратурасының көмегімен ТОБЖ-ын ұйымдастыру

1.3 сурет

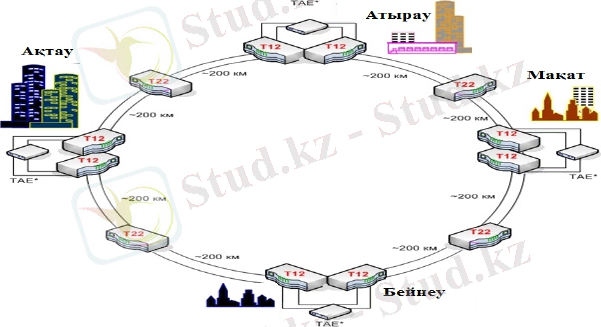

Сонымен қатар Т12,Т22 типті КОНУС аппаратурасын сақиналық топологиясында қолдану қарастырылған (1.4 сурет).

Т12,Т22 типті КОНУС аппаратурасын сақиналық
топологиясында қолдану

1.4 сурет

1.3 Атырау-Ақтау DWDM трассасын таңдау

Атырау-Ақтау ТОБЖ ұйымдастырудың көлемі 893 шақырымды қамтиды.Бұл жобаланатын трасса ҰАСМ-ды қамтиды. 1.5-суретте Атырау-Ақтау аймағының DWDM желісінің сұлбасы көрсетілген.Ал ҰАСМ-дың сұлбасының суреті А қосымшада көрсетілген.

DWDM желісінің сұлбасы

1.5 сурет
Трассаны таңдау мына бағытта орындалады: Атырау - Бейнеу - Мақат -Ақтау.Бұл аймақта талшықты-оптикалық кәбіл төселген. Техника қарқынды дамуда және халықтың саныда өсуде,сондықтан бұл аймақта ТОБЖ өңдеу судай қажет. Атырау-Ақтау DWDM желісінің сұлбасы 1.6-суретте көрсетілген.

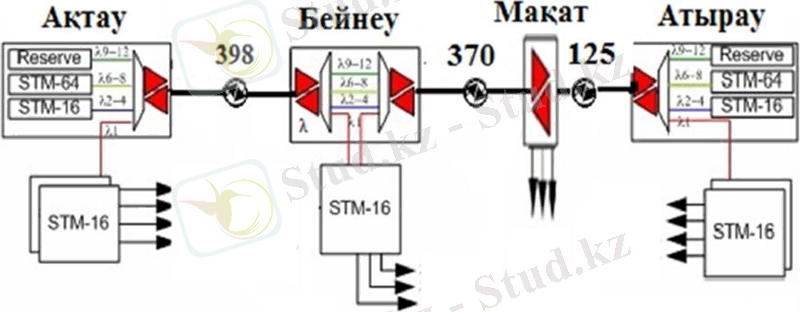

Атырау-Ақтау DWDM желісінің сұлбасы

1.6 сурет

Бұл сұлбада үлкен қалаларда SDH технологиялары қойылған,ал басқа кішкентай қалаларға раман оптикалық күшейткіштері қойылған.

1.4 Мәселенің қойылымын негіздеу

Бұл дипломдық жобаның мақсаты Атырау-Ақтау арасындағы байланыс желісін қазіргі заманғы ғылыми-техникалық жетістіктердің талабын сай.
Конус (Конвертор күшейткіш) құрылғысын таңдап жаңарту болып табылады.
DWDM Атырау-Ақтау арасындағы Қазақстан Республикасының магистральды желісінде қуатты сандық арналар түйінін қалыптастыруға арналған.
Қазіргі уақытта талшықты-оптикалық байланыс жолының өткізу қабілеті өсіп келе жатқан тұтынушылардң сұранысын қанағаттандырмайды.
Таратылатын мәліметтердің көлемі өскен сайын ТОБЖ арқылы таралатын сигналдың жылдамдығын арттыру керек, бұл таратушы мен қабылдағыштың жылдамдықтарын STM-16 дан STM-64-ке дейін арттыратын жаңартуларды жүргізгенде шешіледі.
Дипломдық жобаны орындаудың алдында келісі мақсаттар қойылған:
- Атырау-Ақтау магистральді ТОБЖ-ің трассасын таңдау;
- Қазіргі уақыттағы Атырау-Ақтау магистральді ТОБЖ-ің STM-64 сигналдарын беру мүмкіндігін бағалау;
- ТОБЖ барлық мүмкін жаңарту нұсқаларын қарау және ең тиімдісін таңдау; - Талшықты-оптикалық кабельдің сыйымдылығын және типін таңдау;
- ТОК негізгі параметрлерінің есептелуін жүргізу;
- ТОК салыну және монтаждалу ерекшеліктерін қарастыру;
- экономикалық бөлімді және өміртіршілік қауіпсіздігін қарастыру;
1 Жобаның құрылғыларын таңдау

1.5Конус (Конвертор күшейткіш) аппаратурасы

Конус аппаратурасы ТОБЖ кеңінен қолданылады.Конус (Конвертор күшейткіш) ол цифрлық жүйелерде байланыстың қашықтыған жоғарлату үшін арналған.
Конустың құрамы мен сипаттамалары:
oo SDH, PDH, Gigabit Ethernet, fast Ethernet 2,5(10) Гбитс та жылдамдықта жұмыс істейді
oo Тарату қашықтығы 200 км
oo DWDM құрылғысында қолданылатын транспондер
oo Шығыс қуаты 500 мВТ
oo Бағасы төмен
Конус SDH, STM-1 ден STM-16 ға дейінгі сондай-ақ Ethernet PDH Fiber Channel ESCON FICON FDDI 0,1 -2,5 Гбитс қашықтығын жоғарлатуына арналған аппаратура. 2.1 суретте конус аппаратурасы көрсетілген.

Конус аппаратурасы

1.7 сурет

Конус құрылғысының құрамына оптикалық талшық күшейткіші және транспондер DFB лазері ITU-T торы терезесінде 1550 нм толқын ұзындығы бойынша жұмыс істейді. Транспондер 1,311,55 нм дейінгі жиіліктерді бір модты талшықтармен немесе 0,851, нм көпмодалы талшықтарды қабылдайды және ол 3R регенирация сигналын тудырады. Таратушы DFB лазерінде сигнал жібереді, толқындар ұзындығы мен спектрік сипаттамасы бойынша тұрақты. Таратушыдан кейін оптикалық күшейткіш сигналдың таратылуын 200 км-ге дейін қашықтықта жүзеге асырады. Жаңа байланыс жүйелері үшін Конус таптырмас құрылғы болып табылады ол 200 км және одан да көп регенераторларда қашықтықтарын көбейтуде арзан тарату құрылғыларында қолданылады.
Қолдану аймағы: Конус тарату жүйесі Қазақстанның кез келген жерінде қолданылады:
oo магистралды біріншілік желіде;
oo біріншілік ішкіаумақ желіде;
oo жергілікті біріншілік желіде;
oo оптикалық желі қызметінде.
Конустың аппаратурасының түрлері:
А типті Конус аппаратурасы оптикалық сигнал күшейткіші
oo А10-бірарналы оптикалық сигнал күшейткіші,ол пассивті компаненттерінде оптикалық сигналдың қуатыныңжоғалуын компенсациялайды және байланыс жолында керекті сигнал немесе Атырауылды қатынастарын қамтамасыз етеді.
oo А20-екі арналы оптикалық сигнал күшейткіші. Екі арналылардың жұмысына арналған. Оны сызықтық күшейткіш ретінде қолданылады.
oo А10w, А20 w- ол толқындық тығыздығы технологиясыбойынша құрылғанжеліде қолдануға арналған.
Т типті Конус аппаратурасы
oo Т11-транспондер күшейткіш шығыс терминалымен. Ақырғы құрылғынысәулелендіруде оптикалық сәулелендіруде DWDM арналарында МСЭ-Т G.692 қатысты болады. Бұл аппаратура пассивті компоненттерінде оптикалық сигналдың қуатының жоғалуын компенсациялайды және байланыс жолында керекті сигнал немесе Атырауылды қатынастарын қамтамасыз етеді. Аппаратура сондай-ақ ақпараттық сигналда регенерация функциясын атқарады, форманың қайта қалпына келуін орындайды, амплитудалық және такталық жиілік цифрлық тізбектерінде қолданылады. Бұл құрылғы кез келген цифрлық желілерде, кез келген магистралдық тарату жлдарында қолданылады.
oo Т12-транспондер күшейткіш сигналАтырау қатынасын қамтамасыз ету үшін оптикалық сигналдардың жоғалтуын компенсациялайды. Тағыда регенератордың функциясын орындайды, импульстердің формасын,амплитудасын және тактілі жиілігін өз қалпына келтіреді.
oo Т121P-кіріс және шығыс терминалмен транспондер күшейткіші.Ол сызықтық кірісіне алдын ала сезімталдығы жоғары қабылдау терминалына бірақ қабылдау жағына конвертациясыз сигналға қосылған.
oo Т21PT-конвертациялық толқын ұзындығы (13101550 нм) қабылдау жағында осы функцияны атқарады.
oo Т22-регенератор күшейткіш, екі арналы оптикалық сигнал күшейткіші, ол пассивті компаненттерінде оптикалық сигналдың қуатының жоғалуын компенсациялайды және байланыс жолында керекті сигнал немесе Атырауылд қатынастарын қамтамасыз етеді.
oo Т24-Конвертер-күшейткіш терминалы. Ол екі тәуелсіз бағыттағы ұйымдарға және арна байланыстарында 1+1 сұлбасы арқылы болады.
Р типті Конус аппаратурасы
oo Рхх-алдын ала күшейткіш хх -шығыс қуатының мәні: 10,20 немесе 40 мВт.Қабылдаушы аппаратурасының кірісінде оптикалық сигналдың алдын ала күшейткіші ретінде кіріс ... жалғасы
